BEDIENUNGSANLEITUNG HLS8T-52/NT Crossfer
HLS8T-52/NT Holzspalter
Bie lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme aufmerksam und vollständig durch.
Modell-Nummer und Seriennummer nden Sie auf dem Auleber an der Maschine. Noeren Sie die Seriennummer auf dieser Seite der Bedienungsanleitung und heben Sie diese zur zukünigen Verwendung an einem sicheren Ort auf.
Diese Bedienungsanleitung wird von CROSSFER GmbH ohne jede Gewährleistung veröffentlicht. CROSSFER GmbH behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung Verbesserungen und Änderungen an dieser Bedienungsanleitung vorzunehmen, die aufgrund von Druckfehlern, Ungenauigkeiten oder Verbesserungen an Geräten notwendig werden. Ebenso behält sich die CROSSFER GmbH das Recht vor, jederzeit technische Änderungen an den Geräten vorzunehmen. Änderungen dieser Art werden in späteren Ausgaben dieser Bedienungsanleitung berücksichtigt.
Nicht mehr benötigte Materialien sollten nicht dem Müll zugeführt, sondern recycelt werden. Alle Teile, Schläuche, Verpackungsmaterialien, usw. sollten sortiert und in Ihrem örtlichen Recyclingcenter umweltgerecht entsorgt werden.
Zu Ihrer Sicherheit:
Lesen Sie dieses Handbuch vor der Inbetriebnahme der Säge sorgfältig durch und beachten Sie alle Anweisungen. Bewahren Sie dieses Handbuch zur späteren Verwendung auf.
WEEE-Hinweis
Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die am 13. Februar 2003 in die europäische Rechtsprechung aufgenommen wurde, hat zu einem weitreichenden Umdenken bei der Entsorgung von Elektro- und Elektronikgeräten geführt. Der Zweck dieser Direktive ist es, in erster Linie WEEE, d.h. elektrischen und elektronischen Abfall, zu vermeiden und des weiteren die Wiederverwendung, das Recycling und andere Formen der Weiterverwendung dieser Art von Müll voranzutreiben, um Abfallmengen zu verringern. Das WEEE-Logo auf dem Produkt oder seiner Verpackung bedeutet, dass dieses Produkt nicht in Ihren Haushaltsabfall gegeben werden darf. Sie sind dafür verantwortlich, jeglichen schädlichen Abfall von Elektro- und Elektronikgeräten zu den dafür bestimmten Sammelstellen zu bringen. Durch isolierte Sammlung und ordnungsgemäße Wiederverwendung Ihres elektrischen und elektronischen Abfalls können Sie zum Umweltschutz beitragen. Das ordnungsgemäße Recycling von Elektro- und Elektronikgeräten fördert die allgemeine Gesundheit und schützt die Umwelt. Weitere Informationen zur Entsorgung, Wiederverwendung und Sammlung von elektrischen und elektronischen Abfall erhalten Sie bei der Müllabfuhr, bei Recycling-Centern, sowie beim Verkäufer und Hersteller des Gerätes.
Version: 1.0
Dies ist die Original Bedienungsanleitung und als einzige gültig.
Stand: 01.09.2012
Nachdruck und Vervielfältigung nur mit Genehmigung!
© by CROSSFER GmbH
Technische Änderungen jederzeit vorbehalten!
Abbildungen teilweise ähnlich!
Lesen Sie die folgenden Anweisungen sorgfältig durch und bewahren Sie diese Anleitung zur späteren Verwendung auf!
| Version 1.0 vom 01.09.2012 | Seite 2 von 20 | Copyright by CROSSFER GmbH |
Inhalt
SICHERHEITSHINWEISE 4
EINSATZBEDINGUNGEN 7
TECHNISCHE DATEN 7
ELEKTRISCHER ANSCHLUSS....7
NUR RELEVANT FÜR DAS MODELL MIT 400V DREHSTROMMOTOR....8
EINRICHTEN UND VORBEREITEN FÜR DEN BETRIEB....8
ANSCHLUSSDIAGRAMM/HYDRAULIKDIAGRAMM....10
EINRICHTEN DER DRUCKPLATTE UND DES STEUERGEHÄUSES....10
BEDIENUNG DES HOLZSPALTERS 13
EINGEKLEMMTES SPALTGUT ENTFERNEN....14
HYDRAULIKÖL WECHSELN 15
SPALTKEIL SCHÄRFEN 15
FEHLERBEHEBUNG....16
EXPLOSION ZEICHNUNG....17
SICHERHEITSHINWEISE
Symbole an der Maschine
• LERNEN SIE IHREN HOLZSPALTER KENNEN
Lesen und beachten Sie die Bedienungsanleitung und die Auleber auf dem Holzspalter. Erfahren Sie dadurch alles über den Einsatz und die Einschränkungen sowie die von der Maschine ausgehenden möglichen Gefahren.
• DROGEN, ALKOHOL UND MEDIKAMENTE
Benutzen Sie den Holzspalter nicht, wenn Sie unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen, die Ihre Fähigkeit zur ordnungsgemäßen Bedienung der Maschine beeinträchgen könnten.
• VERMEIDEN SIE GEFÄHRLICHE ARBEITSBEDINGUNGEN
Stellen Sie den Holzspalter auf einen 60 - 75 cm hohen, stabilen, achen und ebenen Arbeitssch, der genügend Platz bietet und ein ermüdungsfreies Arbeiten ermöglicht. Befesgen Sie die Maschine mit Schrauben auf dem Arbeitssch, wenn sie während des Betriebs verrutscht oder 'wandert'.
Sorgen Sie dafür, dass Ihr Arbeitsbereich sauber und gut beleuchtet ist. Ein unordentlicher Arbeitsplatz erhöht das Unfallrisiko.
Verwenden Sie den Holzspalter nicht in nassen oder feuchten Bereichen und schützen Sie ihn vor Regen.
Verwenden Sie den Holzspalter nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmieln oder brennbaren Flüssigkeiten eine mögliche Gefahrenquelle darstellen.
- ÜBERPRÜFEN SIE IHREN HOLZSPALTER
Überprüfen Sie Ihren Holzspalter vor dem Einschalten. Sorgen Sie dafür, dass alle Schutzeinrichtungen monert und betriebsbereit sind. Machen Sie es sich zur Gewohnheit, stets vor dem Einschalten der Maschine zu prüfen, dass sich keine Werkzeuge, z.B. Schraubenschlüssel, mehr an der Maschine benden. Beschädigte, fehlende oder nicht betriebssichere Teile müssen sofort ersetzt werden.
• TRAGEN SIE GEEIGNETE KLEIDUNG
Tragen Sie keine lose sitzenden Kleidungsstücke, Handschuhe,. Halstücher oder Schmuck (Ringe, Armbänder, Uhren). Sie könnten sich in beweglichen Teilen der Maschine verfangen.
Tragen Sie nicht leitende Handschuhe und rutschfestes Schuhwerk. Tragen Sie eine Kopedeckung, um zu vermeiden, dass sich langes Haar in beweglichen Teilen der Maschine verfängt.
• SCHÜTZEN SIE IHRE AUGEN UND IHR GESICHT
Beim Betrieb eines jeden Holzspalters können die Augen durch umheriegende Fremdkörper dauerha geschädigt werden. Tragen Sie stets eine Sicherheitsbrille und/oder einen Gesichtsschutz! Eine normale Brille bietet keinen ausreichenden Schutz!
Stellen Sie den Holzspalter beim Betrieb nicht auf den Boden. Diese Arbeitsposion ist gefährlich, da das Gesicht des Bedieners zu nahe an der Maschine ist und umheriegende Späne oder Bruchstücke eine große Gefahr darstellen.
| Version 1.0 vom 01.09.2012 | Seite 4 von 20 | Copyright by CROSSFER GmbH |
SICHERHEITSHINWEISE
• VERLÄNGERUNGSKABEL
Die Verwendung von Verlängerungskabeln kann die Maschinenleistung herabsetzen und zur Überhitzung des Holzspalters führen. Achten Sie darauf, dass das eingesetzte Verlängerungskabel nicht länger als 10 m ist und der Querschni mindestens 2,5 mm ^2 beträgt, um eine ausreichende Stromversorgung der Maschine zu garaneren.
Verwenden Sie keine unsicheren und unzureichend isolierten Stecker. Stecker müssen ausreichend geschützt und für Außenanwendungen zugelassen sein.
• STROMSCHLÄGE VERMEIDEN
Vergewissern Sie sich, dass der Stromkreis entsprechend abgesichert ist und der Leistungsaufnahme, der Spannung und der Frequenz des Motors entspricht.
Der Anschluss darf nur über eine geerdete Steckdose mit Fehlerstrom-Schutzschalter erfolgen. Vermeiden Sie die Berührung von geerdeten Oberächen wie Rohren, Heizkörper, Öfen und Kühlschränken.
Önen Sie niemals das Schaltergehäuse am Motor. Sollte dies erforderlich sein, wenden Sie sich an einen qualizierten Elektriker.
Vermeiden Sie die Berührung der Metallteile des Steckers, wenn der Stecker des Holzspalters ein- oder ausgesteckt wird.
• ZUSCHAUER UND KINDER FERNHALTEN
Der Holzspalter darf stets nur von einer Person bedient werden. Andere Personen müssen sich außerhalb des Arbeitsbereichs aualten, besonders, wenn die Maschine in Betrieb ist. Bien Sie niemals Drie um Hilfe, um eingeklemmtes Spaltgut zu enernen.
• PRÜFEN SIE DAS SPALTGUT
Vergewissern Sie sich, dass das zu spaltende Holz keine Nägel oder Fremdkörper enthält. Die Enden des Spaltguts müssen gerade geschnien sein. Äste müssen bündig abgesägt sein.
• SORGEN SIE FÜR EINEN SICHEREN STAND
Der Boden muss rutschfest sein.
Achten Sie auf einen sicheren Stand, damit Sie das Gleichgewicht halten können.
Stellen Sie sich niemals auf den Holzspalter. Er könnte umkippen oder Sie könnten mit dem Spaltkeil in Kontakt kommen und sich ernsthae Verletzungen zuziehen. Lagern Sie nichts oberhalb oder in der Nähe des Holzspalters, was Drie dazu veranlassen könnte, diesen als Tri oder Leiter zu benutzen.
- VERLETZUNGEN DURCH UNERWARTE TE ZWISCHENFÄLLE VERMEIDEN
Konzentrieren Sie sich immer auf die Bewegung der Druckplae.
Legen Sie erst dann neues Spaltgut ein, wenn die Druckplae vollständig zum Sllstand gekommen ist. Halten Sie Ihre Hände stets fern von allen beweglichen Teilen.
| Version 1.0 vom 01.09.2012 | Seite 5 von 20 | Copyright by CROSSFER GmbH |
SICHERHEITSHINWEISE
• SCHÜTZEN SIE IHRE HÄNDE
Halten Sie Ihre Hände fern von Spalten und Rissen im Spaltgut. Diese könnten sich plötzlich schließen und Ihre Hände einquetschen oder abdrücken. Enernen Sie eingeklemmtes Spaltgut niemals mit den Händen.
• WENDEN SIE KEINE GEWALT AN
Die Maschine wird ihren Zweck gut und sicher erfüllen, wenn Sie in Übereinsmmung mit dieser Anleitung betrieben wird. Versuchen Sie nie, längeres Spaltgut als angegeben zu spalten. Dies ist gefährlich und kann zu Schäden an der Maschine führen.
Verwenden Sie den Holzspalter ausschließlich für den vorgesehenen Zweck.
• LASSEN SIE DIE MASCHINE NIE UNBEAUFSICHTIGT IN BETRIEB
Verlassen Sie die Maschine erst, nachdem sie vollständig zum Sllstand gekommen ist.
• NETZSTECKER ZIEHEN
Ziehen Sie den Netzstecker, wenn die Maschine nicht in Betrieb ist, bevor Sie Einstellungen vornehmen, Teile wechseln, die Maschine reinigen oder andere Arbeiten an der Maschine ausführen. Vor allen Wartungsarbeiten lesen Sie bie das technische Handbuch.
• SCHÜTZEN SIE DIE UMWELT
Bringen Sie gebrauchtes Öl zu einer öentlichen Sammelstelle und/oder befolgen Sie alle diesbezüglichen lokalen Besimmungen. Entsorgen Sie das Öl niemals in Abüssen, im Boden oder in Gewässern.
• PFLEGEN SIE IHREN HOLZSPALTER SORGFÄLTIG
Halten Sie Ihren Holzspalter stets sauber, damit er gut und sicher funkoniert.
• MACHEN SIE IHREN ARBEITSPLATZ KINDERSICHER
Schließen Sie Ihren Arbeitsraum ab. Schalten Sie den Hauptschalter aus. Stellen Sie Ihren Holzspalter in einen Raum, der für Kinder und andere ungeübte Personen unzugänglich ist.

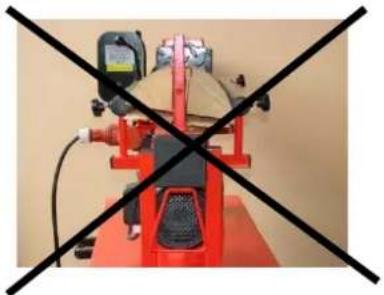

Achtung!
Achten Sie darauf dass sich NIEMALS Holz zwischen dem Spaltkeil und den Führungsrohren einklemmt!
Beim Spalten von Viertelspalten NIEMALS das Holz mit der Spaltäche nach unten auf die Auageäche legen. IMMER mit der runden Rindenseite nach unten spalten.
| Version 1.0 vom 01.09.2012 | Seite 6 von 20 | Copyright by CROSSFER GmbH |
Achtung!
Dieser Holzspalter ist nicht für die Verwendung von Zubehörteilen wie dem Spaltkreuz oder der Keilverbreiterung geeignet!
EINSATZBEDINGUNGEN
Der Holzspalter ist für den Heimgebrauch konzipiert und wurde für den Einsatz bei Umgebungstemperaturen zwischen +5°C und 40°C in einer Höhe von bis zu 1000 m über NN entwickelt. Die Feuchgheit der Umgebungslu sollte 50% bei 40°C nicht übersteigen. Die Maschine kann bei Umgebungstemperaturen zwischen -25°C und +55°C gelagert und transportert werden.
TECHNISCHE DATEN
| Modellnummer | HLS8T-230V | HLS8T-400V | |
| Motor | 230 V ~ 50 Hz 2200 W IP54 | 400 V ~ 50 Hz 2200 W IP54 | |
| SpaltgutAbmessungen | Durchmesser* | 7 - 30 cm | 7 - 30 cm |
| Länge | 52 cm | 52 cm | |
| Spaltkra | 7 - 8 to | 7 - 8 to | |
| Hydrauliköldruck | 21 Mpa | 21 Mpa | |
| Hydraulikölkapazität | 3 l | 3 l | |
| Abmessungen | Länge | 1460 mm | 1460 mm |
| Breite | 395 mm | 415 mm | |
| Höhe | 570 mm | 570 mm | |
| Gewicht | 80 kg | 82 kg | |
* Der angegebene Durchmesser des Spaltguts ist nur ein Richtwert. Spaltgut mit einem kleineren Durchmesser kann schwer zu spalten sein, wenn sich Äste darin benden oder wenn das Holz sehr zäh ist. Andererseits kann auch Spaltgut mit einem größeren Durchmesser gespalten werden, wenn das Holz trocken ist.
ELEKTRISCHER ANSCHLUSS
Das 230V Modell ist an eine standardmäßige Steckdose 230 V ± 10% (50 Hz ± 1 Hz) anzuschließen. Das 400V Modell ist an eine standardmäßige Steckdose 400 V ± 10% (50 Hz ± 1 Hz) anzuschließen. Der Anschluss muss gegen Unter- und Überspannung abgesichert und mit einer Fehlerstrom-Schutzeinrichtung mit einem max. Fehlerstrom von 0,03 A versehen sein.
| Version 1.0 vom 01.09.2012 | Seite 7 von 20 | Copyright by CROSSFER GmbH |
NUR RELEVANT FÜR DAS MODELL MIT 400V DREHSTROMMOTOR
Stellen Sie sicher, dass die Drehrichtung des Motors korrekt ist!

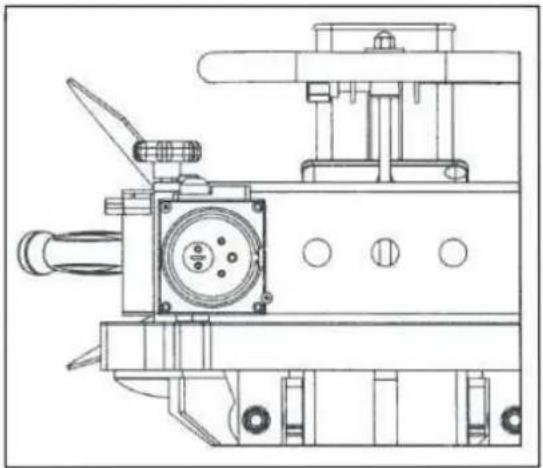

Auf dem Motor Ihres Holzspalters nden Sie einen Pfeil der die korrekte Drehrichtung anzeigt. Achten Sie beim Einschalten des Geräts auf das Lüerrad des Motors. Dieses muß sich in Pfeilrichtung drehen! Sollte die nicht der Fall sein, ändern Sie die Drehrichtung der Spannung im Netzanschluss. Dazu den weißen Teller innerhalb des Netzanschlusses am Gerät mit dem Schraubendreher nach innen drücken und dann um 180° drehen.
EINRICHTEN UND VORBEREITEN FÜR DEN BETRIEB
- Stellen Sie den Holzspalter auf einer stabilen und ebenen Arbeitsäche auf.
-

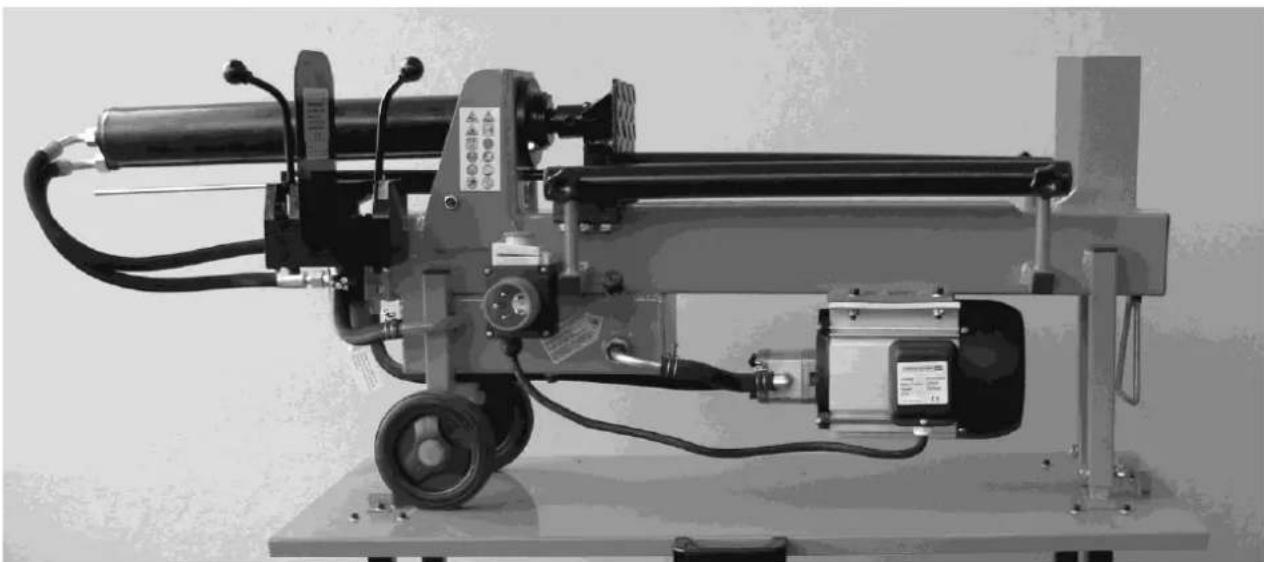

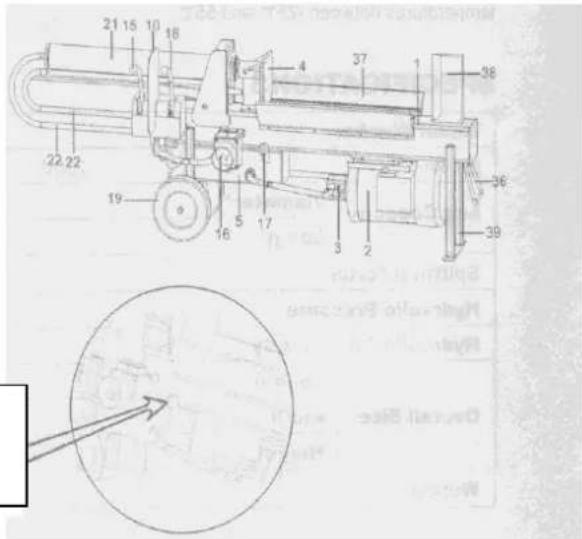

Machen Sie sich mit den in der Abbildung gezeigten Komponenten des Holzspalters vertraut.
-
Auageäche
- Motor
- Pumpe
- Druckplae
- Öltank
- Steuergehäuse
- Bedienhebel
- Schalter
- Ölstandsanzeige, Entlüungsschraube
- Bedienhebel
- Rad
- Zylindereinheit
- Hochdruckschlauch
- Transportgri
- Führungen
- Spaltkeil
- Standbein
| Version 1.0 vom 01.09.2012 | Seite 8 von 20 | Copyright by CROSSFER GmbH |
Vor Inbetriebnahme des Holzspalters sollte die Entlüungsschraube einige Umdrehungen geönet werden, bis Lu in den Öltank ein- und ausströmen kann.
Der Lustrom durch die Entlüngsschraube muss beim Betrieb des Holzspalters spürbar sein.
Vergewissern Sie sich vor dem Transport des Holzspalters, dass die Entlüungsschraube geschlossen ist, um Ölleckagen an dieser Stelle zu vermeiden.

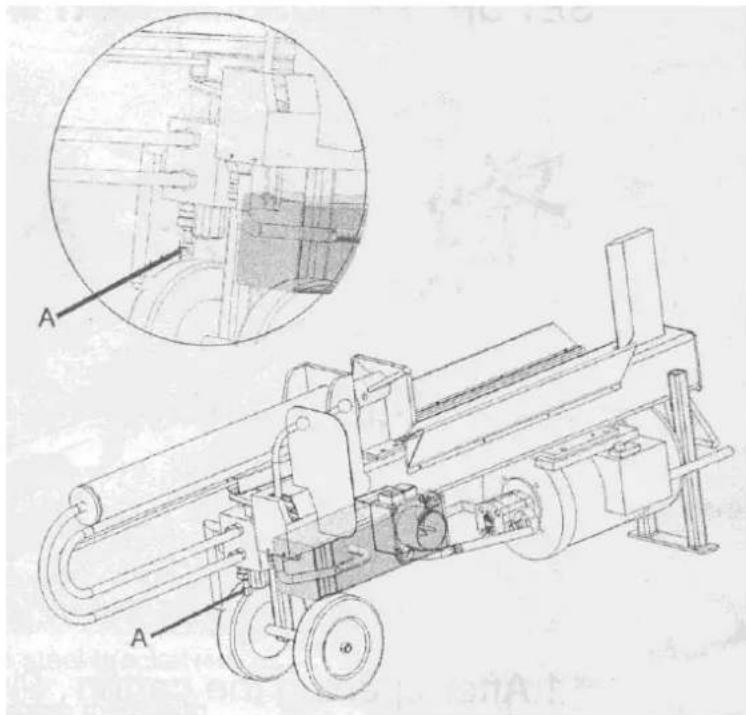

A. Einstellschraube für den Maximaldruck
ACHTUNG!
DIE EINSTELLSCHRAUBE FÜR DEN MAXIMALEN HYDRAULIKDRUCK DARF NIE VERSTELLT WERDEN!
Der maximale Druck wurde bereits ab Werk richg eingestellt. Die Einstellschraube wurde mit versiegelt, um sicherzustellen, dass der maximale Hydraulikdruck des Holzspalters im Betrieb 8 Tonnen nicht überschreitet. Die Einstellungen wurden von qualizierten Fachleuten vorgenommen. Eine Veränderung der Einstellung durch nicht autorisiertes Personal kann zu VERLETZUNGEN UND SCHÄDEN AN DER MASCHINE FÜHREN.
| Version 1.0 vom 01.09.2012 | Seite 9 von 20 | Copyright by CROSSFER GmbH |

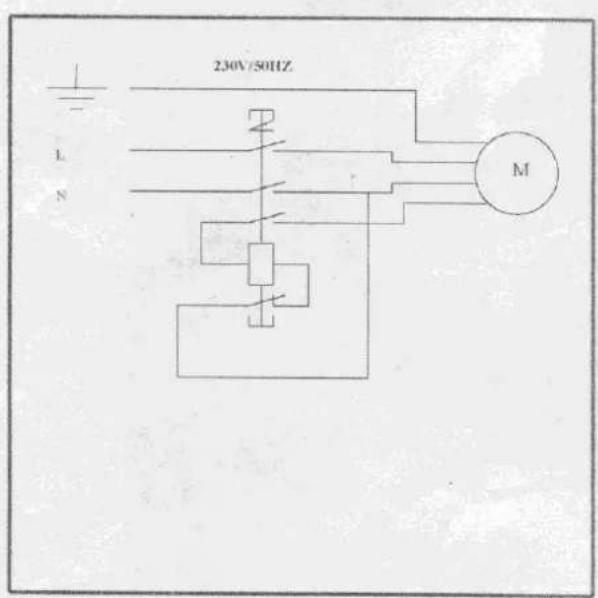

ANSCHLUSSDIAGRAMM
HYDRAULIKDIAGRAMM
EINRICHTEN DER DRUCKPLATTE UND DES STEUERGEHÄUSES
Abb. 1

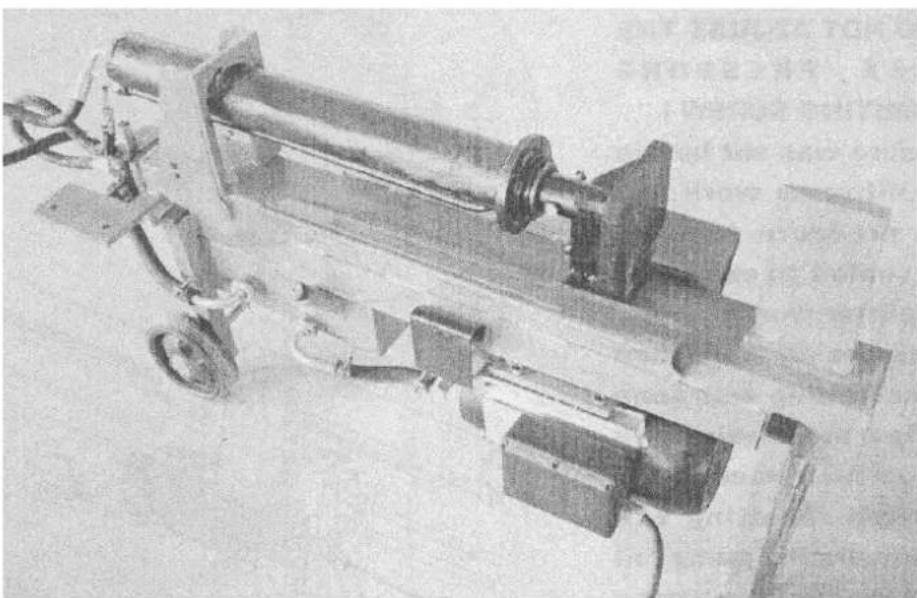

1. Nach dem Önen der Verpackung entnehmen Sie den Holzspalter und stellen ihn, wie in Abbildung 1 gezeigt, auf.
| Version 1.0 vom 01.09.2012 | Seite 10 von 20 | Copyright by CROSSFER GmbH |


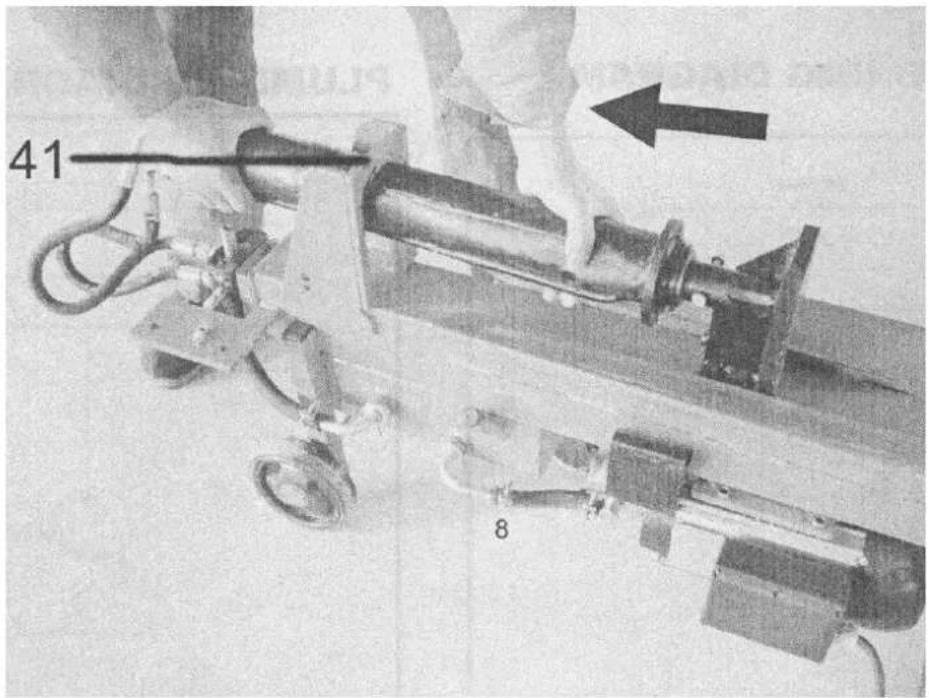

41 8Abb. 2
- Drehen Sie den Ölzylinder in Gegenrichtung zum Spaltkeil, wie in Abbildung 2 gezeigt


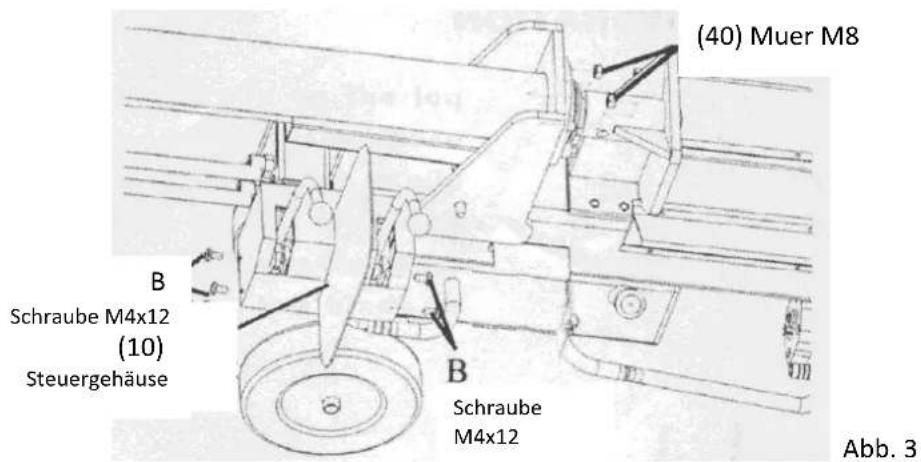

(40) Muer M8 B Schraube M4x12 (10) Steuergehäuse B Schraube M4x12 Abb. 3- Verbinden Sie das Steuergehäuse (Teil Nr. 10) mit Teil B miels der vier Schrauben M8x35 (s. Abbildung 3)
| Version 1.0 vom 01.09.2012 | Seite 11 von 20 | Copyright by CROSSFER GmbH |

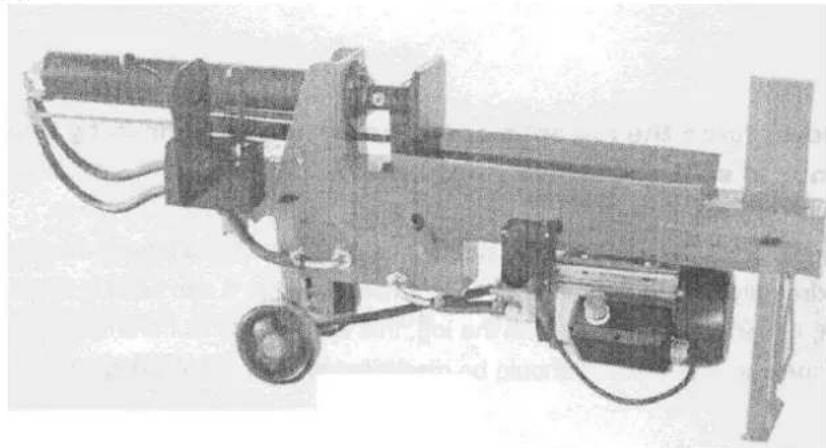

- Fixieren Sie die beiden Zylinderanschbohrungen miels zweier Schrauben M8x35 (Nr. 42) an der Stahlhalterung, wie in Abbildung 3 und 4 gezeigt, und ziehen Sie diese anschließend miels der Muern M8 (40) fest.


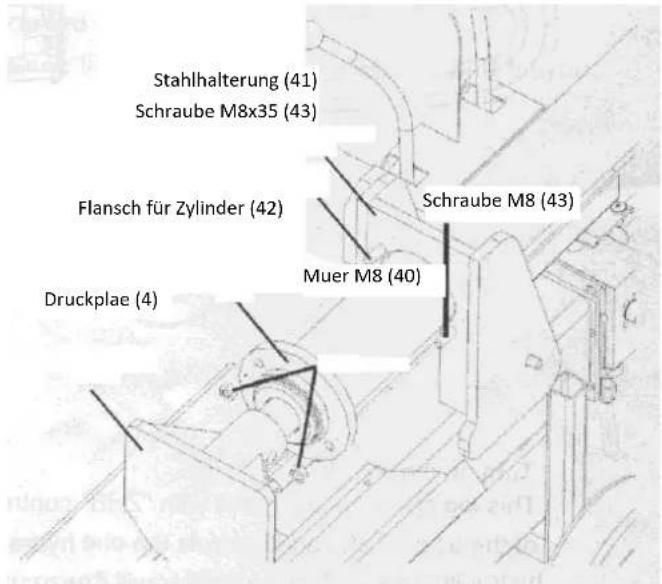

Stahlhalterung (41) Schraube M8x35 (43) Flansch für Zylinder (42) Muer M8 (40) Druckplae (4)Abb. 4
| Version 1.0 vom 01.09.2012 | Seite 12 von 20 | Copyright by CROSSFER GmbH |

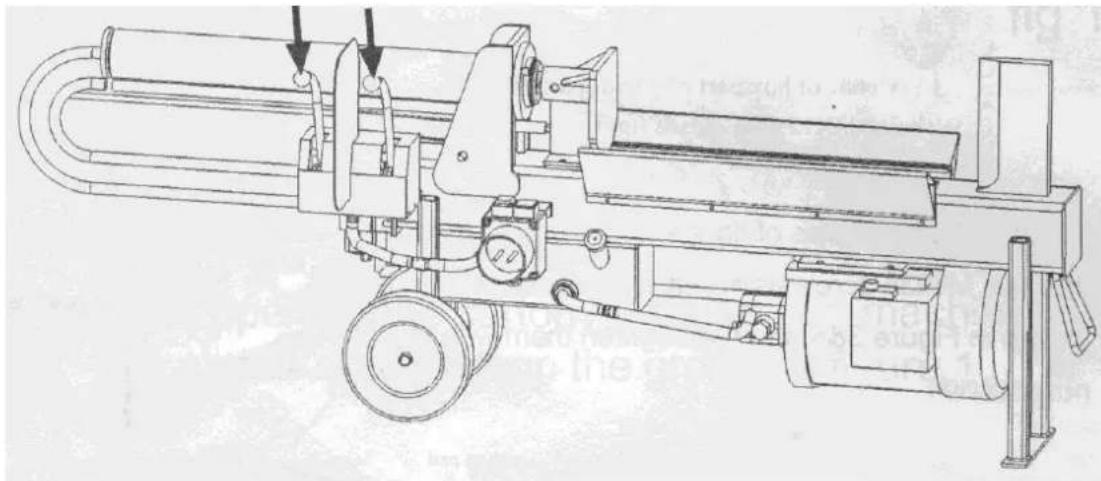

BEDIENUNG DES HOLZSPALTERS
Schalter auf EIN stellen.
Dieser Holzspalter ist mit einem „ZHB“ -Steuerungssystem ausgestaet, das eine beidhändige Bedienung durch den Benutzer erfordert - die linke Hand bedient den einen Bedienhebel, während die rechte Hand den Bedienhebel betägt. Sobald eine Hand die Steuerung loslässt, stellt der Holzspalter den Betrieb ein. Die Druckplae fährt nur dann in die Ausgangstellung zurück, wenn beide Hände die Bedienhebel nicht mehr betägen.

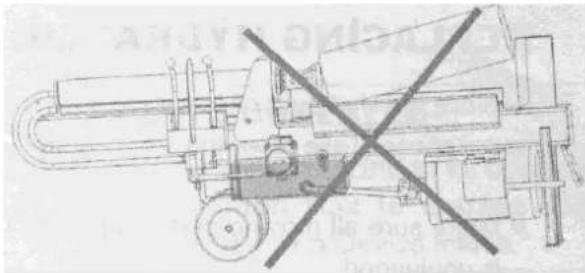

Üben Sie den Druck auf das Spaltgut, besonders bei extrem hartem Holz, nie länger als 5 Sekunden aus!
Nach dieser Zeit überhitzt das Hydrauliköl unter Druck und die Maschine kann Schaden nehmen. Bei extrem hartem Spaltgut drehen Sie dieses um 90°, um zu prüfen, ob es in einer anderen Ausrichtung gespalten werden kann. Sollte das Spaltgut gar nicht gespalten werden können, ist das Holz zu hart und überfordert die Maschine. Um Schäden am Holzspalter zu vermeiden, sollten keine weiteren Spaltversuche unternommen werden.
| Version 1.0 vom 01.09.2012 | Seite 13 von 20 | Copyright by CROSSFER GmbH |
Das Spaltgut muss immer fest auf den Führungen und der Auageäche auiegen. Vergewissern sie sich, dass sich das Spaltgut während des Spaltens nicht verdreht und nicht hochschnellen oder verrutschen kann.
Überfordern Sie den Spaltkeil nicht durch erzwungenes Spalten am oberen Ende. Dies kann zum Brechen des Keils oder zur Beschädigung des Holzspalters führen.
Spalten Sie das Spaltgut immer in Richtung der Holzfaser. Legen Sie ein Holz niemals in Querrichtung in die Maschine. Das kann gefährlich werden und/oder die Maschine ernstha beschädigen.
Versuchen Sie niemals, zwei Holzstücke gleichzeitig zu spalten. Eines könnte herausiegen und schwere Verletzungen verursachen.

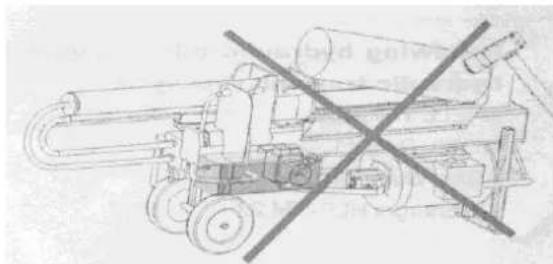

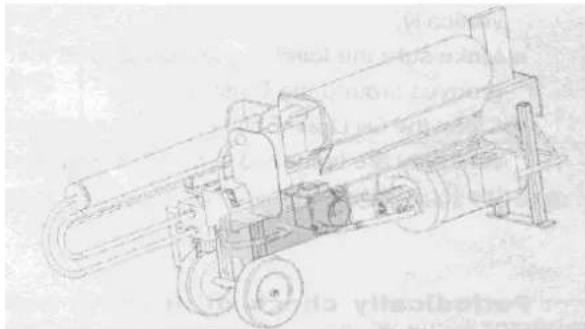

EINGEKLEMMTES SPALTGUT ENTFERNEN
• Lassen Sie beide Bedienhebel los.
- Nachdem die Druckplae vollständig in die Ausgangsposion zurückgekehrt ist und dort anhält, können sie einen Holzkeil zwischen das festsitzende Spaltgut und die Auageäche einlegen.
- Starten Sie den Holzspalter, um den Holzkeil zwischen Auageäche und Spaltgut zu schieben.
- Wiederholen Sie diesen Vorgang mit mehreren Keilstücken verschiedener Größe, bis das festsitzende Spaltgut vollständig befreit ist.
Versuchen Sie niemals, festsitzendes Spaltgut mit Gewalt aus dem Holzspalter, beispielsweise durch Schläge, zu befreien. Schläge können die Maschine zerstören oder sie ungewollt in Gang setzen, was zu schweren Verletzungen führen kann.
| Version 1.0 vom 01.09.2012 | Seite 14 von 20 | Copyright by CROSSFER GmbH |

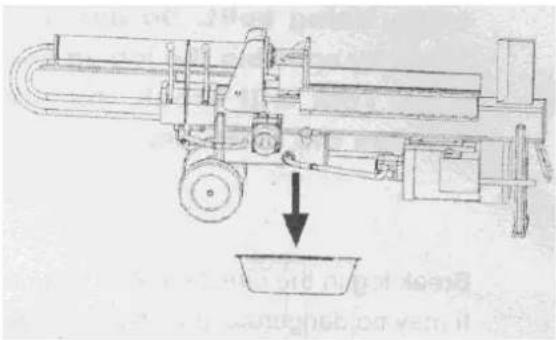

HYDRAULIKÖL WECHSELN
Wechseln Sie das Hydrauliköl im Holzspalter jeweils nach 150 Betriebsstunden. Gehen Sie hierzu wie folgt vor:
- Vergewissern Sie sich, dass alle beweglichen Teile zum Sllstand gekommen sind und das Anschlusskabel von der Stromversorgung getrennt ist.
- Enernen Sie die Ölablassschraube mit dem Ölmessstab.
- Zum Ablassen des Hydrauliköls benögen Sie einen Behälter mit über 4 Litern Kapazität.
- Füllen Sie die für das jeweilige Modell in der obigen Tabelle „Technische Daten“ angegebene Menge an frischem Hydrauliköl ein.
- Reinigen Sie den Ölmessstab an der Ölablassschraube und führen ihn in den Öltank ein, wobei der Holzspalter in verkaler Posion stehen muss.
- Vergewissern Sie sich, dass der Ölstand zwischen den beiden Markierungskerben am Messstab angezeigt wird.
- Reinigen Sie die Ölablassschraube vor dem erneuten Einsetzen. Stellen Sie sicher, dass sie fest zugedreht ist, um Leckagen zu vermeiden, bevor Sie den Holzspalter in die Horizontale bringen.
Prüfen Sie von Zeit zu Zeit den Ölstand. Er muss immer zwischen den beiden Kerben am Ölmessstab liegen. Bei niedrigerem Ölstand ist ein Nachfüllen erforderlich.
Folgende Hydrauliköle (oder gleichwerge Sorten) werden für das hydraulische Getriebe des Holzspalters empfohlen:
SHELL Tellus 22
MOBIL DTE 11
ARAL Vitam GF 22
BP Energol HLP-HM 22
SPALTKEIL SCHÄRFEN
Schärfen Sie den Spaltkeil des Holzspalters nach einiger Zeit des Gebrauchs mit einer feinen Feile. Achten Sie dabei darauf, dass entlang der Schneidkante keine Grate oder Unebenheiten zurückbleiben.
| Version 1.0 vom 01.09.2012 | Seite 15 von 20 | Copyright by CROSSFER GmbH |
FEHLERBEHEBUNG
| PROBLEM | MÖGLICHE URSACHE | BEHEBUNG |
| Motor startet nicht | Überlastschütz oen, Maschine deakviert, um sie vor Beschädigung zu schützen. | Kontakeren Sie einen qualizierten Elektriker, um den Schütz in seinem Gehäuse zurückzusetzen. |
| Spalten funkoniert nicht | Spaltgut ist falsch posioniert. | Schlagen Sie in der Anleitung das Kapitel „Bedienung des Holzspalters“ nach. |
| Größe oder Härte des Spaltguts überschreitet die Kapazität der Maschine. | Verkleinern Sie vor einem erneuten Spaltversuch die Größe des Spaltguts. | |
| Schneide des Spaltkeils ist stumpf. | Schlagen Sie in der Anleitung das Kapitel „Spaltkeil schärfen“ nach. | |
| Ölverlust | Stellen Sie die Leckagen fest und kontakeren Sie Ihren Händler. | |
| Nicht autorisierte Einstellungen wurden am max. Anpressdruck vorgenommen, Maximaldruck zu niedrig eingestellt. | Kontakeren Sie Ihren Händler. | |
| Die Druckplae läu ruckarg, macht Geräusche oder vibriert | Zu wenig Hydrauliköl und zu viel Lu im Hydrauliksystem. | Ölstand prüfen, bei Bedarf nachfüllen.Kontakeren Sie Ihren Händler. |
| Ölleckage an Kolbenstange oder anderen Stellen | Im Betrieb wurde Lu im Hydrauliksystem eingeschlossen. | Vor Inbetriebnahme des Holzspalters Entlüungsschraube einige Umdrehungen lösen |
| Entlüungsschraube wurde vor dem Starten des Holzspalters nicht richg angezogen. | Entlüungsschraube vor dem Starten des Holzspalters richg anziehen. | |
| Ölablassschraube mit Ölmessstab ist nicht richg angezogen. | Ölablassschraube mit Ölmessstab anziehen. | |
| Dichtungen des Hydrauliksteuervens sind verschlissen. | Kontakeren Sie Ihren Händler. |
| Version 1.0 vom 01.09.2012 | Seite 16 von 20 | Copyright by CROSSFER GmbH |

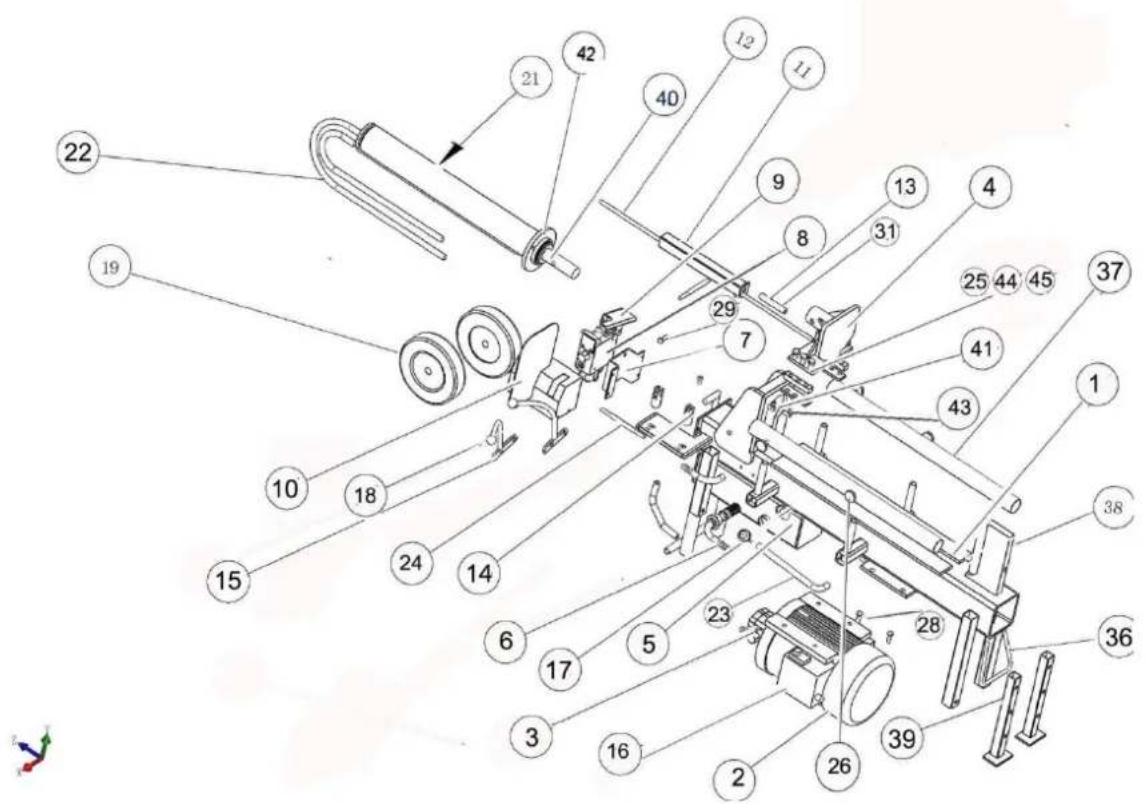

Explosion Zeichnung
| Version 1.0 vom 01.09.2012 | Seite 17 von 20 | Copyright by CROSSFER GmbH |
| Teil Nr. | BESCHREIBUNG | Menge |
| 1 | AUFLAGEFLÄCHE | 1 |
| 2 | MOTOR | 1 |
| 3 | PUMPE | 1 |
| 4 | DRUCKPLATTE | 1 |
| 5 | ÖLTANK | 1 |
| 6 | FILTER | 1 |
| 7 | VENTILSITZ | 1 |
| 8 | ZWEISTUFIGES VENTIL | 1 |
| 9 | VENTIL ANDRUCKPLATTE | 1 |
| 10 | STEUERGEHÄUSE | 1 |
| 11 | BLOCK ROHR | 1 |
| 12 | BLOCK STANGE | 1 |
| 13 | EINSTELLROHR | 1 |
| 14 | SCHARNIERSITZ | 2 |
| 15 | BEDIENHEBEL | 2 |
| 16 | SCHALTER | 1 |
| 17 | ÖLSTANDSANZEIGE | 1 |
| 18 | KUGEL BEDIENHEBEL M6x20 | 2 |
| 19 | RAD | 2 |
| 20 | SCHRAUBE M10x45 | 6 |
| 21 | ZYLINDEREINHEIT | 1 |
| 22 | HOCHDRUCKSCHLAUCH | 3 |
| 23 | GUMMISCHLAUCH | 3 |
| 24 | BLOCK STIFT | 1 |
| 25 | KUNSTSTOFFFÜHRUNG | 2 |
| 26 | BLINDSTOPFEN | 4 |
| 27 | SICHERUNGSMUTTER M10 | 6 |
| 28 | SECHSKANTSCHRAUBE M8 | 6 |
| 29 | SICHERUNGSMUTTER M8 | 6 |
| 30 | UNTERLEGSCHEIBE M8 | 6 |
| 31 | FLÜGELSCHRAUBE M6x25 | 1 |
| 36 | TRANSPORTGRIFF | 1 |
| 37 | SPALTGUTFÜHRUNG | 2 |
| 38 | SPALTKEIL | 1 |
| 39 | STANDBEIN | 1 |
| 40 | KOLBENSTANGE | 1 |
| 41 | BEFESTIGUNGSBOLZEN | 1 |
| 42 | ZYLINDERFLANSCH | 1 |
| 43 | SCHRAUBE M8x35 | 2 |
| 44 | GLEITBACKE 1 | 2 |
| 45 | GLEITBACKE 2 | 2 |
| Version 1.0 vom 01.09.2012 | Seite 18 von 20 | Copyright by CROSSFER GmbH |
Dies ist die Originalsprache / DE
EG-Konformitätserklärung
Hiermit erklären wir, We herewith declare,
Crossfer GmbH Martinstr. 108, 41063 Mönchengladbach, Germany
Dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.
Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.
Bezeichnung der Geräte: Machine Description:
- Hydraulik-Holzspalter HLS8T-52/NT12 230V - Hydraulik-Holzspalter HLS8T-52/NT12 400V
Artikel-Nr.: Article-No.:
- 100000233 - 100000234
Einschlägige EG-Richtlinien: Applicable EC Directives:
- Maschinenrichtlinie 2006/42/EG
Angewandte harmonisierte Normen: Applicable harmonized Standards:
- EN 609-1+A1: 2009
Ort/Place: Datum/Herstellerunterschrift: Date/Authorized Signature: Angaben zum Unterzeichner: Title of Sinatory:
Mönchengladbach 01.09.2012
Hr. M. Dürr Geschäftsführer Crossfer GmbH
Dokumentationsbevollmächtigter:
Rolf Corda
| Version 1.0 vom 01.09.2012 | Seite 19 von 20 | Copyright by CROSSFER GmbH |
Platz für Ihre Notizen
by CROSSFER GmbH
Crossfer GmbH
Martinstr. 108
D - 41063 Mönchengladbach
+49 (0)2161 462 29 88
□ +49 (0)2161 464 3833
Homepage www.crossfer.com
| Version 1.0 vom 01.09.2012 | Seite 20 von 20 | Copyright by CROSSFER GmbH |
