BEDIENUNGSANLEITUNG HKGK18560A2W Hanseatic

Nachdruck, auch aus zugs wei se,

nicht ge stat tet!

HKGK18560A2W/I/B/R

HKGK18560A3W/I/B/R

Kühl-Gefrier-Kombination

Inhaltsverzeichnis

Lieferung DE-3

Lieferumfang DE-3

Lieferung kontrollieren ..... DE-3

Geräteteile / Bedienelemente ..... DE-4

Sicherheit DE-5

Bestimmungsgemäßer Gebrauch . . DE-5

Begriffserklärung DE-5

Symbolerklärung DE-5

Sicherheitshinweise ..... DE-6

Bedienung DE-10

Voraussetzungen zur sicheren

Verwendung DE-10

Gerät ein- und ausschalten ..... DE-10

Temperatur einstellen .....DE-11

Ablagen und Türfächer. . . . . . . . . DE-11

Nahrungsmittel kühlen DE-12

Kühlbereich bestücken ..... DE-12

Qualität erhalten . . . . . . . . . . . DE-12

Nahrungsmittel einfrieren /

Tiefkühlkost lagern ..... DE-13

Lebensmittel einfrieren ..... DE-13

Tiefkühlkost lagern ..... DE-14

Lebensmittel auftauen ..... DE-15

Eiswürfel bereiten ..... DE-15

Pflege und Wartung DE-16

Türdichtungen kontrollieren

und reinigen DE-16

Außenwände reinigen ..... DE-16

Rückseite reinigen ..... DE-16

Abtauen und Innenbereich reinigen DE-16

Innenbeleuchtung DE-18

Inbetriebnahme ..... DE-19

Voraussetzung zur Inbetriebnahme . DE-19

Auspacken und Aufstellen ..... DE-19

Grundreinigung DE-21

Elektrischer Anschluss ..... DE-21

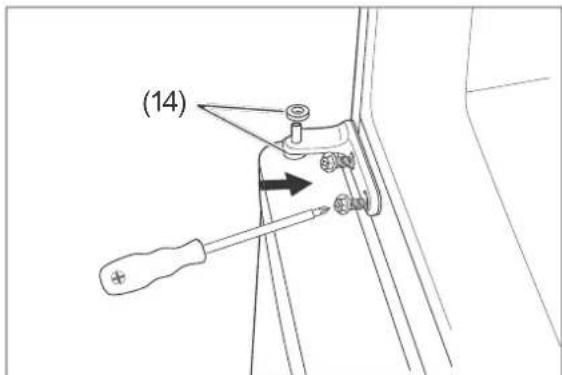

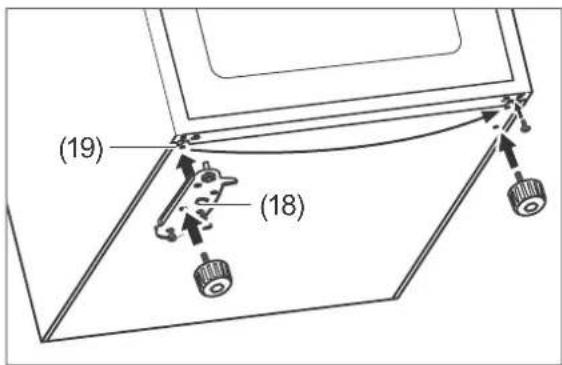

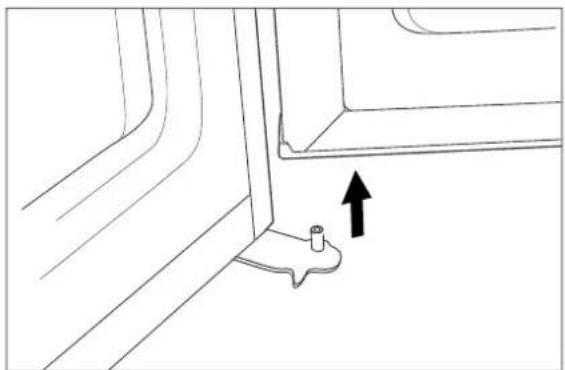

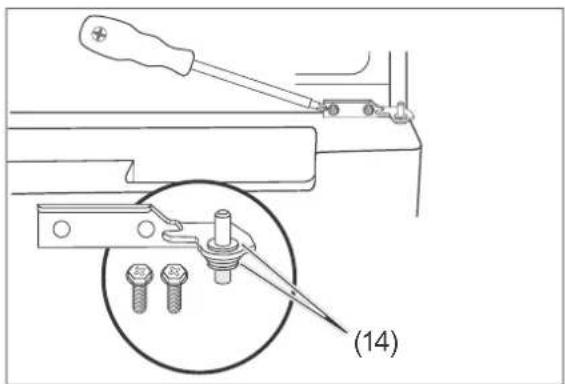

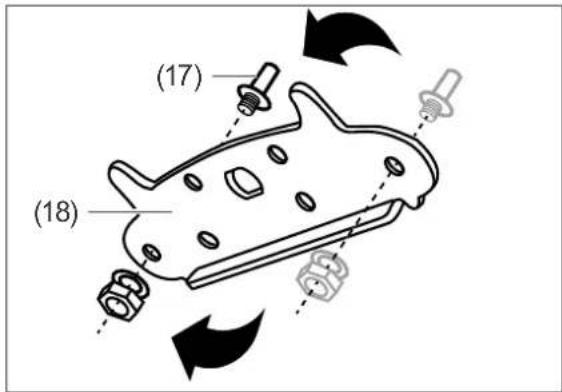

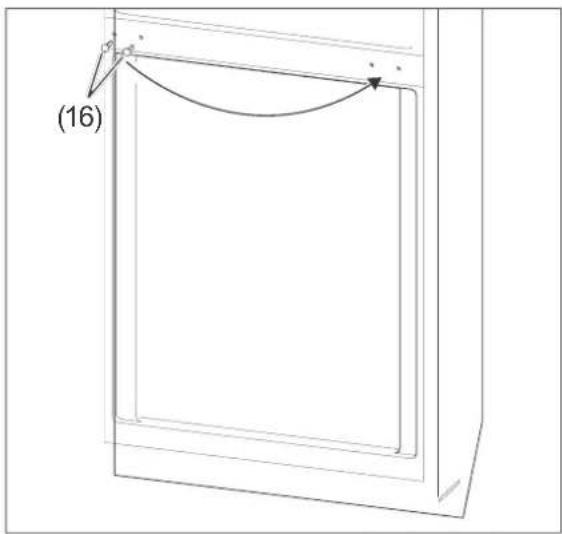

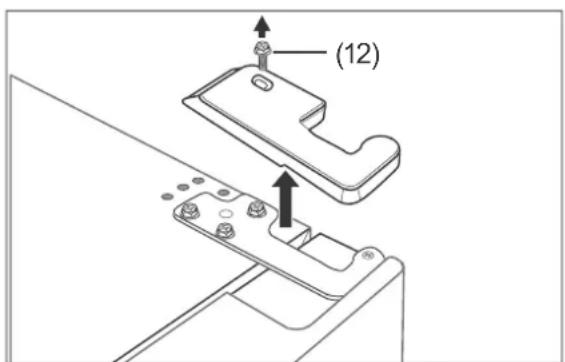

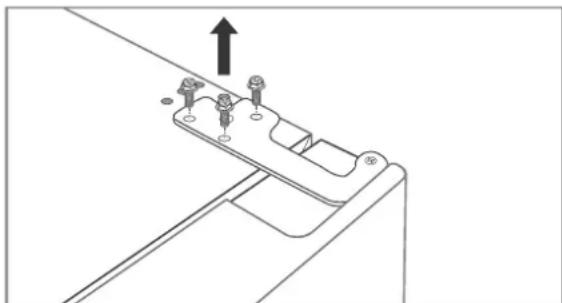

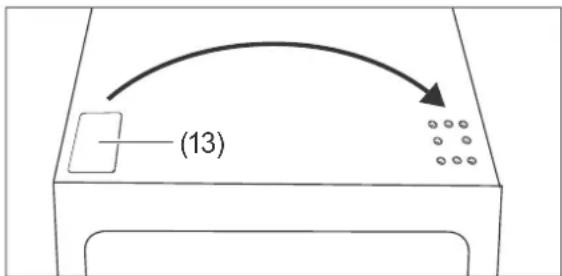

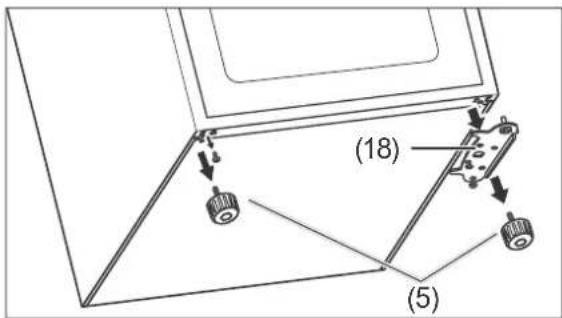

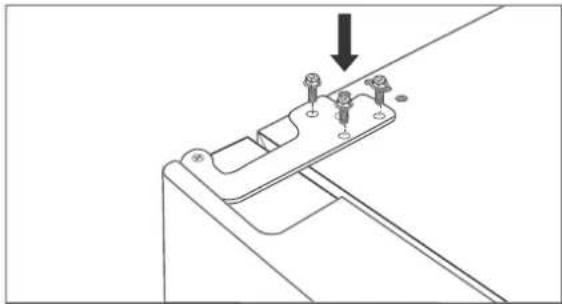

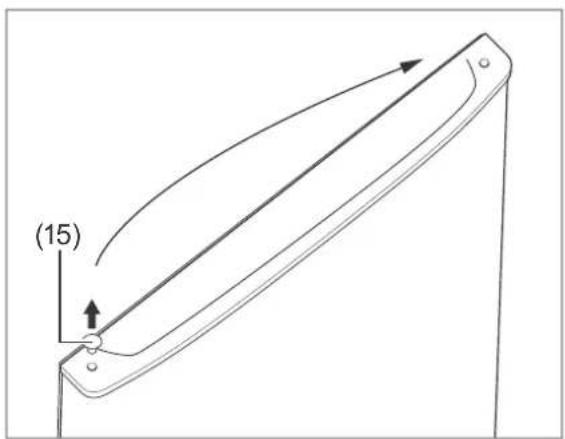

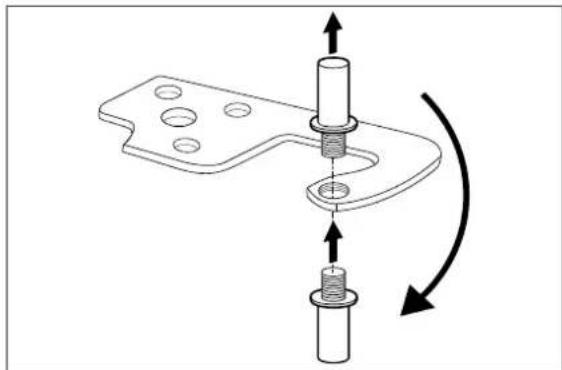

Türanschlag wechseln ..... DE-21

Fehlersuchtabelle ..... DE-24

Service DE-26

Beratung, Bestellung und

Reklamation DE-26

Reparaturen und Ersatzteile ..... DE-26

Umweltschutz DE-27

Elektro-Altgeräte umweltgerecht

entsorgen DE-27

Unser Beitrag zum Schutz der

Ozonschicht DE-27

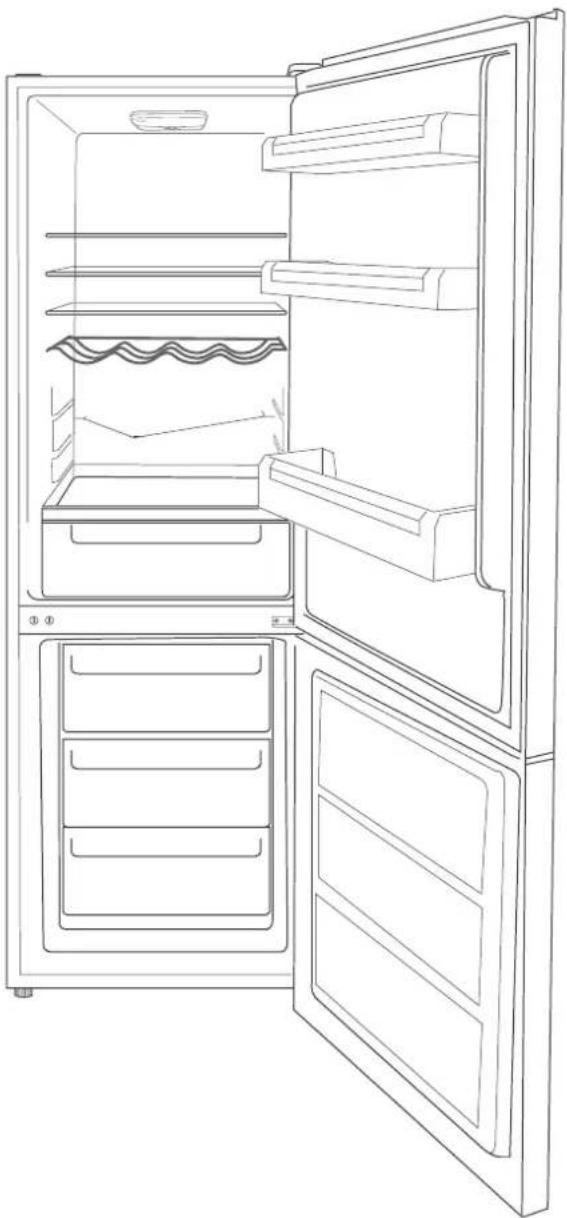

Datenblatt DE-28

Informationen zum Aufstellen und zur Erstinbetriebnahme fi nden Sie ab Seite DE-19.

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst die Sicherheitshinweise und

die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

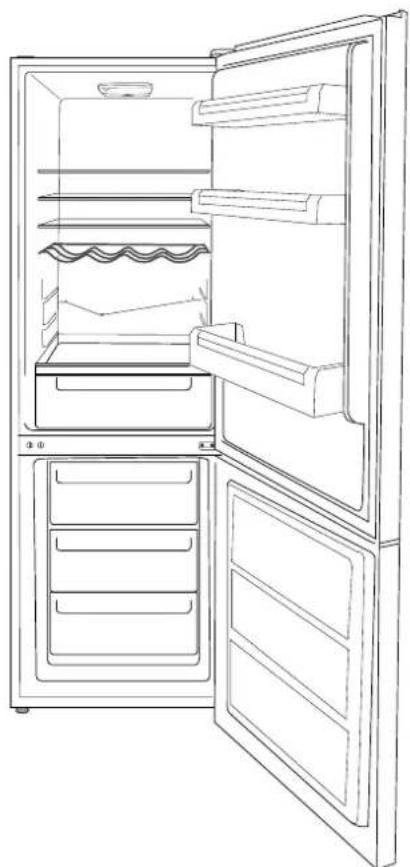

Lieferung

1× Kühl-Gefrier-Kombination

Kühlbereich:

3× Glasablagen

1× Flaschenablage

1× Glasablage als Abdeckung für die Obst-/Gemüseschublade

1× Obst-/Gemüseschublade mit Raumteiler

3× Türablagen

Gefrierbereich:

3× Schubladen

1× Eierablage (a)
1× Eiswürfelbehälter (b)

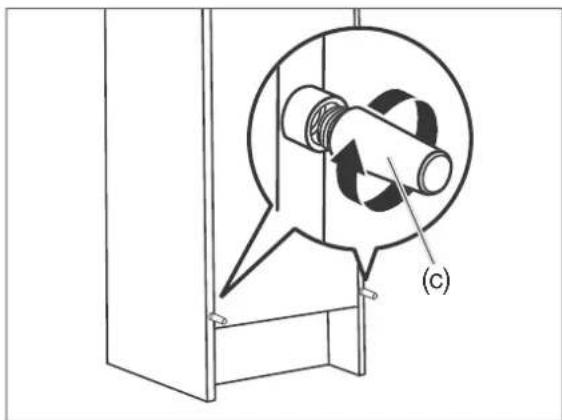

2× Abstandshalter (c)

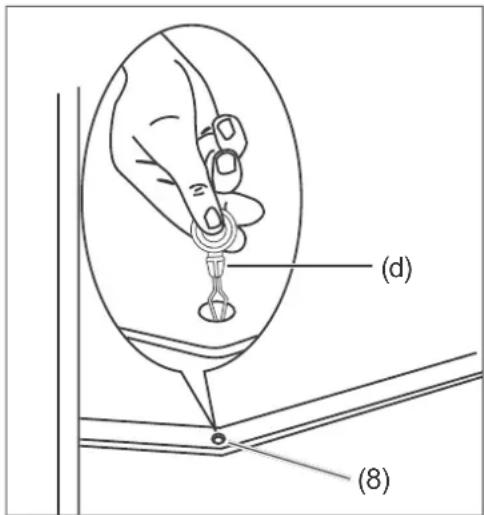

1× Reinigungsstäbchen (d)
1× Scharnierblende für Türanschlagwechsel (e)

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite DE-19).
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-26).

WARNUNG!

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Nie ein beschädigtes Gerät in Betrieb nehmen.

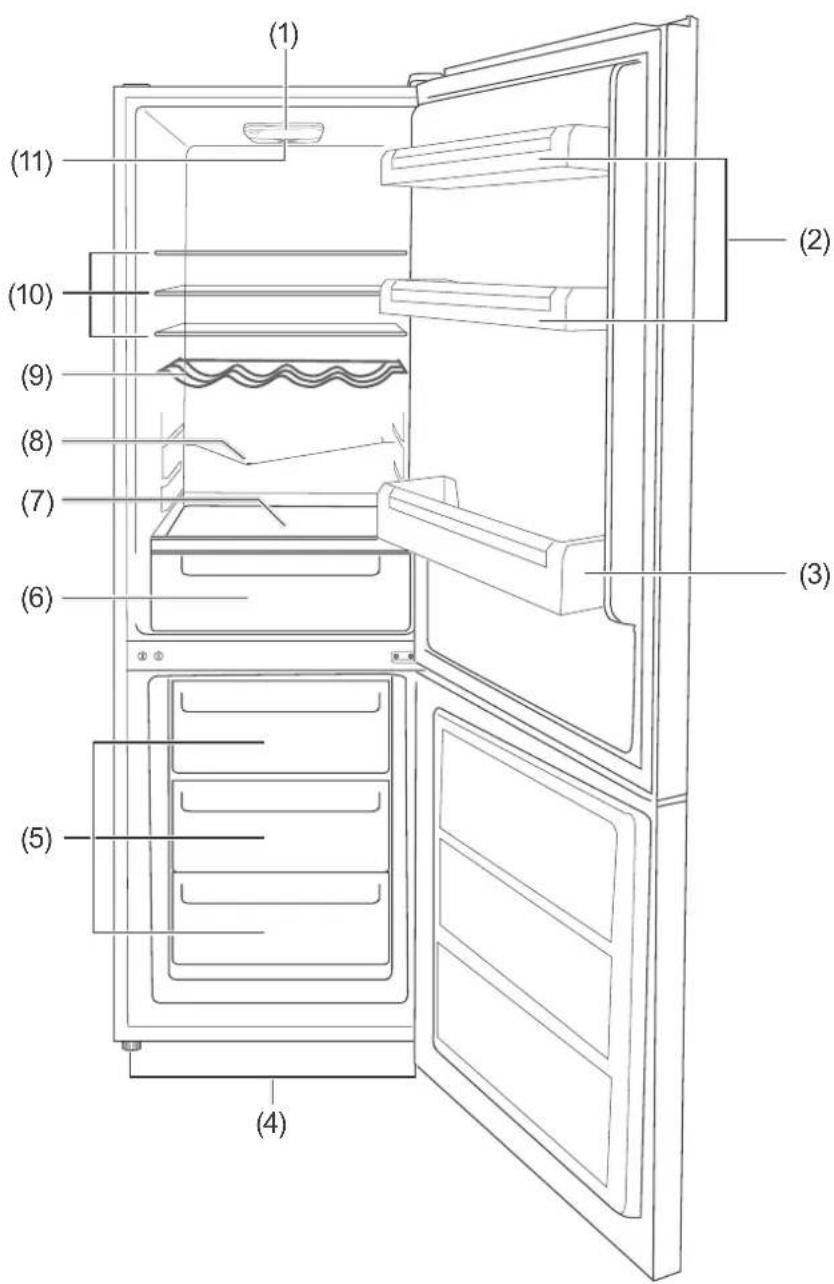

Geräteteile / Bedienelemente

(1) Innenbeleuchtung
(2) kleine Türablage
(3) große Türablage
(4) Schraubfüße
(5) Schubladen Gefrierbereich
(6) Gemüseschublade

(7) Glasablage als Abdeckung für die Gemüseschublade
(8) Tauwasserabfluss
(9) Flaschenablage
(10) Glasablagen im Kühlbereich
(11) Temperaturregler

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum

– Kühlen frischer Lebensmittel,
– Einlagernhandelsüblicher Tiefkühl- kost,
– Tiefkühlen frischer, zimmerwarmer Lebensmittel,
– Zubereiten von Eiswürfeln.

Das Gerät ist für den Gebrauch im privaten Haushalt konzipiert und nicht für eine gewerbliche Nutzung oder Mehrfachnutzung ausgelegt (z. B. Verwendung durch mehrere Parteien in einem Mehrfamilienhaus).

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Vorsicht: Brandgefahr!

Gefrierbereich mit -18 °C oder käl ter

Dieses Gerät erfüllt die geltenden europäischen und nationalen Richtlinien. Dies wird durch die CE-Kennzeichnung bestätigt (entsprechende Erklärungen sind beim Hersteller hinterlegt).

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
  ■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
  –sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
  – Rauch entwickelt oder verbrannt riecht,
  -ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-26).

• Das Gerät entspricht der Schutz klasse I und darf nur an eine Steck dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähere Informationen hierzu finden Sie auf dem Typenschild.

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem

zur Fernüberwachung und -steuerung ist unzulässig.

■ Die vollständige Trennung vom Strom-netz erfolgt bei diesem Gerät nur durch Ziehen des Netzsteckers. Gerät daher nur an eine gut zugängliche Steckdose anschließen, damit es im Störfall schnell vom Stromnetz getrennt werden kann.
■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
■ Netzanschlussleitung nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.
■ Gerät, Netzstecker und Netzanschlussleitung von offenem Feuer und heißen Flächen fernhalten.
- Immer am Netzstecker selbst, nicht an der Netzanschlussleitung anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzanschlussleitung und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.
- Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
- Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen (siehe „Service“ auf Seite DE-26).

■ Abdeckungen von der Innenbeleuchtung nicht entfernen.

■ Nicht versuchen, die Innenbeleuchtung auszutauschen.

- Wenn eigenständige oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

In diesem Gerät befin den sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.

- Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

- Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

- Kinder nicht mit der Verpackungsfolie spielen lassen.

- Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.
  ■ Zum Abtauen auf keinen Fall Abtausprays verwenden. Sie können ex plosiveGasebilden.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.
  ■ Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
  ■ Sicherstellen, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

• Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen.
  ■ Der Anschluss an eine Steckdosenlei- ste oder eine Mehrfachsteckdose ist unzulässig.
  ■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse nicht verschließen.

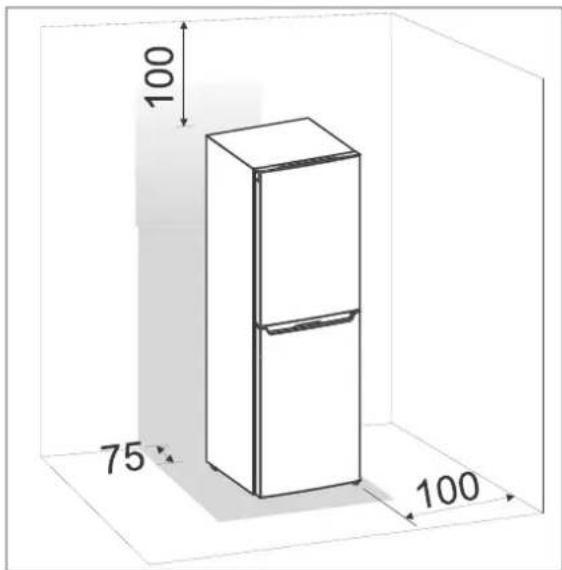

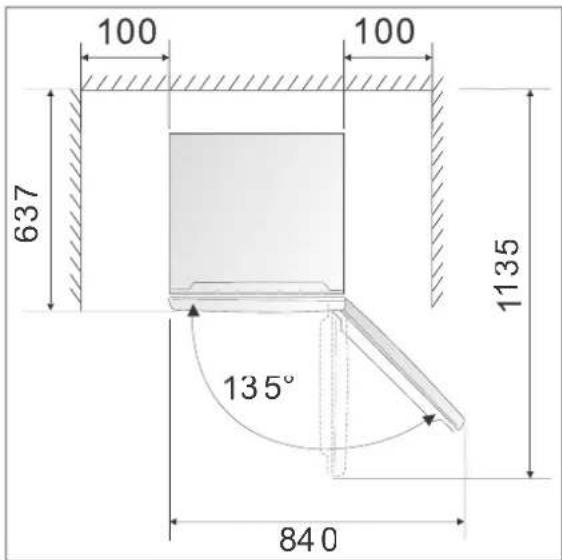

• Gerät nicht direkt an die Wand stellen und die Mindestabstände einhalten (siehe „Mindestabstände“ auf Seite DE-20).

Gefahren durch Kältemittel!

Im Kältemittel-Kreis lauf Ihres Gerätes befindetsichdasumweltfreundliche, aberbrennbareKältemittelR600a(Isobutan).

■ Me cha ni sche Ein grif fe in das K system sind nur autorisierten Fachkräften er laubt.
■ Den Kältekreislauf nicht be schägen, z. B. durch Auf ste chen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen, Aufschneiden der Isolierung usw.

■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au genschä den führen. In diesem Fall die Augen unter klarem Wasser spülen und sofort ei nen Arzt rufen.

■ Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfä-

higes Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m3 je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät fi nden Sie auf dem Datenblatt (siehe Seite DE-28).

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport die Hilfe einer weiteren Person in Anspruch nehmen.
- Prüfen, ob Transportwege und Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).
- Sockel, Schubfächer, Türen etc. nicht als Trittbrett oder zum Ab stüt zen verwenden.
■ Keine schweren Gegenstände auf dem Gerät abstellen, sie können herunterfallen und Verletzungen verursachen.
te- Netzanschlussleitung so verlegen, dass es nicht zur Stolperfalle wird.

di-Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung.

■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.

• Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
• Bei einem Stromausfall bleibt das Gefriergut noch einige Zeit ausreichend gekühlt (siehe „Lagerzeit bei Störung“ auf Seite DE-28). Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät einlagern.
• Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.
  ■ Zur Bereitung von Eiswürfeln nur Trinkwasser verwenden.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperatur anstieg im Inneren kommen.

- Immer die vorgeschriebene Umgebungstemperatureinhalten(siehe Zeile „Klimaklassen“ auf Seite DE-28).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut-

verletzungenführen. Auchbeitrockener Haut sind Hautschäden möglich.
- Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

! HINWEIS

Beschädigungsgefahren

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

• Das Kühlgerät möglichst nur vertikal transportieren.
  ■ Vor Inbetriebnahme das Kühlgerät 2 Stunden aufrecht stehen lassen. Währenddessen fl ießt das Schmiermittel in den Kompressor zurück.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Gerät nicht an den Türen oder Türgriffen ziehen oder heben.
• Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.
  ■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
  ■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.
• Keine elektrischen Geräte innerhalb des Geräts betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

■ Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als die vom Hersteller empfohlenen. Z. B. keine elek tri schen

Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und der Innenbehältersindkratz-undhitzeempf i nd lich oder können schmelzen.

• Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Inneren verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.
• Keine Glas- oder Metallgefäße mit Wasser, Limonade, Bier etc. einlagern. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.
• Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 5 mm bildet. Bei zu starker Eisbildung

steigt der Stromverbrauch, die Schubladen werden schwergängig und die Tür schließt eventuell nicht mehr dicht ab.

■ Beim Reinigen beachten:

• Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststoffflächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
• Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
• Nur weiche Tücher verwenden.

- Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten.

■ Nur Original-Zubehörteile verwenden.

Bedienung

Voraussetzungen zur sicheren Verwendung

• Sie haben das Kapitel „Sicherheit“ ab Seite DE-5 gelesen und alle Sicherheitshinweise verstanden.
• Das Gerät ist aufgestellt und angeschlossen wie im Kapitel „Inbetriebnahme“ ab Seite DE-19 beschrieben.

Gerät ein- und ausschalten

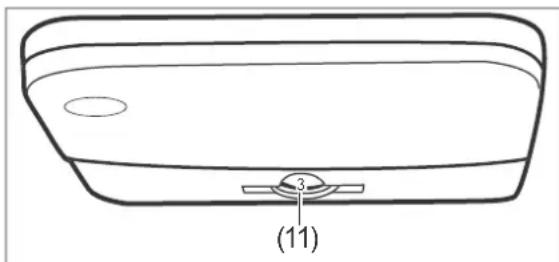

(11)

Der Temperatur-Reglers (11) dient auch zum Ein- und Ausschalten des Geräts. Er befindet sich oben im Kühlbereich.

Einschalten

1. Stellen Sie den Temperatur-Regler (11) auf eine Einstellung zwischen „1“ und „7“. Das Gerät ist damit eingeschaltet. Der Kompressor beginnt zu arbeiten, das Kältemittel strömt durch die Rohre und Sie hören ein leises Rauschen. Die Innenbeleuchtung schaltet ein, sobald die Tür geöffnet wird, und schaltet aus, wenn die Tür geschlossen wird.
2. Macht das Gerät störende Geräusche, überprüfen Sie den festen Stand und entfernen Sie Gegenstände, die auf dem Gerät liegen.

Ausschalten

1. Stellen Sie den Temperatur-Regler (11) auf „0“.
   Der Kompressor ist ausgeschaltet. Das Gerät kühlt nicht. Die Innenbeleuchtung funktioniert weiterhin.
2. Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steck-dose.
3. Wenn das Gerät ausgeschaltet ist, lassen Sie die Türen leicht geöffnet, damit sich kein Schimmel bildet.

Temperatur einstellen

VORSICHT

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringerUmgebungstemperaturausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen, sodass die eingelagerten Lebensmittel schneller verderben.

- Immer die vorgeschriebene Um gebungs temperatur einhalten (siehe Zeile „Klimaklassen“ auf Seite DE-28).

Mit dem Temperatur-Regler (11) können Sie die Temperatur im Kühl- und im Gefrierbereich einstellen.

• Wählen Sie zunächst eine mittlere Einstellung.
• Wählen Sie bei ansteigender Um gebungstemperatur, z. B. im Sommer, eine entsprechend höhere Einstellung.

- Um die Kühlleistung im Kühl- und Gefrierbereich zu

• erhöhen, drehen Sie den Temperatur-Regler in Richtung „7“.
• verringern, drehen Sie den Temperatur-Regler in Richtung „1“.

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 2 Kühl-/Gefrierthermometer.

- Platzieren Sie

- eines oberhalb der Gemüseschubla-de (7) im Kühlbereich; die richtige Tem-peratur beträgt hier +6 °C.

- das andere im Gefrierbereich; die ideale Lagertemperatur beträgt -18^ .

Ablagen und Türfächer

Die Glasablagen (10), die Flaschenablage (9), die Türablagen (2) und (3) lassen sich herausnehmen und bei Bedarf anders anordnen.

• Um die Türablagen herauszunehmen, drücken Sie sie einfach nach oben aus den Halterungen heraus.
• Um die Glasablagen herauszunehmen, heben Sie sie hinten etwas an und ziehen Sie sie dann aus der Führungsschiene heraus.
• Setzen Sie die Tür- und Glasablagen an den gewünschten Positionen wieder ein.

Nahrungsmittel kühlen

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

Kühlbereich bestücken

Bestücken Sie den Kühlbereich so, dass er die Temperaturverhältnisse im Inneren optimal ausnutzt.

(2) (10) (2) (9) (7) (3) (6)

– Legen Sie streichfähige Butter und Käse in die obere Türablage (2) im oberen Kühlbereich. Dort ist die Temperatur am höchsten.

– Lagern Sie Konserven Gläser und Eier auf der Türablage. Die Eier legen Sie am besten auf die mitgelieferte Eierablage.

- Stellen Sie Getränkekartons und Flaschen in die Türablage (3). Stellen Sie vol le Behäl-

ter dich ter ans Scharnier, um die Belastung der Tür zu vermindern.

– Legen Sie gut verschlossene Flaschen auf die Flaschenablage (9).

– Legen Sie Gekochtes und Gebackenes auf die Glasablagen (10).

– Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasablage (7) über der Gemüseschublade (6). Dort ist die Temperatur am niedrigsten.

– Legen Sie frisches Obst und Gemüse in die Gemüseschublade (6).

• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.
• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.

Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen, wenn die Türen häufig oder lange geöffnet werden oder die vorgeschriebene Raumtemperatur über- oder unterschritten wird (siehe „Klimaklassen“ auf Seite DE-28).

Qualität erhalten

• Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Lebensmittel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder han dels übli che Folien.
• Legen Sie die Lebensmittel – so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab. – nicht direkt an die Rückwand. Sie können sonst an der Rückwand festfrieren.

Nahrungsmittel einfrieren / Tiefkühlkost lagern

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung.

• Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
  ■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
• Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
• Bei einem Stromausfall bleibt das Gefriergut noch einige Zeit ausreichend gekühlt (siehe „Lagerzeit bei Störung“ auf Seite DE-28). Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät einlagern.
  ■ Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch

genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungenführen. Auchbeitrockener Haut sind Hautschäden möglich.
- Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

Wenn der Platz im Gefrierbereich in den Schubladen nicht ausreicht, kön- Sie die Schubladen herausnehmen.

Lebensmittel einfrieren

Einfrieren heißt, frische, zimmerwarme Lebensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzufrieren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d. h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lagertemperatur von -18^ C.

Lebensmittel vorbereiten

• Frieren Sie nur qualitativ einwandfreie Lebensmittel ein.
• Frieren Sie frische und zubereitete Speisen ungesalzen und ungewürzt ein. Un-

gesalzen eingefrorene Lebensmittel haben eine längere Halt bar keit.

• Lassen Sie zubereitete Lebensmittel abkühlen, bevor Sie sie einfrieren. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung im Gefrierbereich.
• Kohlensäurehaltige Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht.

Die geeignete Verpackung

Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchs- und Geschmacksstoffen und Austrocknen (Ge frier brand) schützen.

• Verwenden Sie nur Verpackungsmaterial, das widerstandsfähig, luft- und flüssigkeits undurchlässig, nicht zu steif und zu beschriften ist. Es sollte als Gefrierverpackung ausgewiesen sein.
• Verwenden Sie zum Verschließen Plastik-Clips, Gummiringe oder Klebebänder.

Das Portionieren

• Verwenden Sie möglichst flache Portionen; diese frieren schneller bis in den Kern durch.
• Streichen Sie die Luft aus dem Gefrierbeutel heraus, denn sie begünstigt das Austrocknen und nimmt Platz weg.
• Füllen Sie Flüssigkeitsbehälter max. zu 34 , denn beim Frieren dehnt sich Flüssigkeit aus.
• Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit wie Wasser, Limonade, Bier etc. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.

Frieren Sie nur hochprozentigen Alkohol (ab vol. 40%) ein; achten Sie darauf, dass er fest verschlossen ist.

- Kennzeichnen Sie das Gefriergut nach Art, Menge, Einfrier- und Verfalldatum. Benutzen Sie möglichst wischfeste Filzschreiber oder Klebeetiketten.

So bestücken Sie richtig

Kleinere Menge einfrieren

Sobald die Temperatur im Gefrierbereich bei -18 °C liegt, können Sie frische, zimmerwarme Lebensmittel einfrieren.

Maximales Gefriervermögen

Halten Sie das maximale Gefriervermögen ein. Sie finden die Angabe „Gefriervermögen in kg/24h“ im Datenblatt auf Seite DE-28.

Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut bekommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingelagerten Gefriergut nicht vermeiden, empfehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierbereich zu schaffen.

Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurzfristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren.

Tiefkühlkost lagern

Auf dem Weg vom Hersteller in Ihr Gefriergerät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens -18^ C betragen.

Kaufen Sie deshalb keine Ware, die

– in bereiften, stark vereisten Truhen liegt.
– oberhalb der vorgeschriebenen Mar kierungs marke gestapelt ist.
– teilweise verklumpt ist (vor allem bei Beeren und Gemüse leicht festzustellen).
– Schnee und Saftspuren aufweist.

Transportieren Sie Tiefkühlkost in Spezialboxen aus Styropor oder in Isoliertaschen.

Beachten Sie die Lagerbedingungen und -zeiten auf der Verpackung.

Lebensmittel auftauen

Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen:

– Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen.
– Tauen Sie Fleisch, Geflügel und Fisch immer im Kühlschrank auf. Ach ten Sie darauf, dass das Gefriergut nicht in der ei ge nen Auftauflüssigkeit liegt.
– Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sich so verme Bakterien und Keime bilden können.
- Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen und schließen Sie die Packung sofort wieder. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verbleibenden Lebensmittel.

Bereiten Sie aufgetaute Lebensmittel so schnell wie möglich zu. Entsorgen Sie die Auftauflüssigkeit.

Eiswürfel bereiten

VORSICHT

Gesundheitsgefahr!

Der Verzehr von Eiswürfeln, die mit verunreinigtem oder abgestandenem Wasser bereitet wurden, kann die Gesundheit gefährden.! Durch falsche Handhabung besteht die Gefahr einer Lebensmittelvergiftung.

■ Zur Bereitung von Eiswürfeln nur frisches Trinkwasser verwenden.

- Füllen Sie den mitgelieferten Eiswürfelbehälter zu 34 mit frischem Trinkwasser und legen Sie ihn waagerecht in den Gefrierraum.

Die Eiswürfel lösen sich am besten, indem Sie den Eiswürfelbehälter leichten oder kurze Zeit unter fließendes ander halten.

Pflege und Wartung

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Beim Herausziehen des Netzsteckers immer am Netzstecker selbst anfassen, nicht am Netzanschlussleitung ziehen.

VORSICHT

Verletzungsgefahr!

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

HINWEIS

Beschädigungsgefahr!

Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststofffl ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren und reinigen

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine warme Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durchziehen lassen.
2. Falls die Dichtung nicht überall gleichmäßig anliegt: Erwärmen Sie die Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner und ziehen Sie sie mit den Fingern etwas heraus.
3. Reinigen Sie verschmutzte Dichtungen nur mit klarem Wasser.

Außenwände reinigen

– Lackierte Oberflächen
Verwenden Sie nur eine leichte pH-neutra-le Seifenlauge.
– Edelstahl-Oberflächen
Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Rückseite reinigen

Befreien Sie ein- bis zweimal im Jahr die Geräterückseite und den Kompressor von Staub.

- Fegen Sie die Geräterückseite und den Kompressor mit einem weichen Besen vorsichtig ab.

Abtauen und Innenbereich reinigen

Der Kühlbereich muss nicht abgetaut werden, denn er ist mit einer Abtau-Automatik ausgestattet. Reif und Eis werden automatisch abgetaut und das Tauwasser auf der Rückseite

des Ge rä ts in einer Tauwasserschale gesammelt. Durch die Wärme des Mo tors verdunstet das Tauwasser.

Um den Gefrierbereich abzutauen, schaffen Sie zunächst eine Kältereserve. Stellen Sie den Temperaturregler (11) hierfür mindestens 3 Stunden vor dem Abtauen auf „7“. Die Tief kühl kost taut nun nicht so schnell auf.

VORSICHT

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einer Verpuffung oder Explosion führen!

■ Auf keinen Fall Abtausprays verwenden.SiekönnenexplosiveGasebilden.
■ Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als vom Hersteller empfohlen. Z.B.keineelektrischenHeizgeräte, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen ver wen den. Die WärmedämmungunddieInnenwände sind kratz- und hit ze emp findlich oder können schmelzen.

1. Stellen Sie den Temperaturregler (11) auf „0“.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Nehmen Sie das Gefriergut aus dem Gefrierbereich heraus.
4. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben. Wenn Sie keine Möglichkeit haben, das Gefriergut in einem anderen Gefrierschrank zwischenzulagern, wickeln Sie es dick in Zeitungspapier ein und lagern Sie es während der Abtauzeit in einem kühlen Raum oder in einer Isoliertasche.

5. Nehmen Sie die Schubladen aus dem Gefrierbereich heraus. Waschen Sie sie in warmem Wasser mit Spül mit tel und trocknen Sie sie gründlich ab.

6. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich. Das Abtauen wird dadurch be schleu nigt.

7. Lassen Sie die Tür während des Abtauens geöffnet und legen Sie einen Wischlappen vor das Gerät, um austretendes Tauwasser aufzufangen. Die Abtauuzeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Rei ni gen des Geräts be gon nen werden.
8. Nehmen Sie zum Reinigen des Kühlbereichs die Gemüseschublade (6) sowie die Glasablagen (7) und (10) heraus. Um die Glasablagen herauszunehmen, heben Sie sie hinten etwas an und ziehen Sie sie dann aus der Führungsschiene heraus.
9. Um die Türablagen herauszunehmen, drücken Sie sie einfach nach oben aus den Halterungen heraus.
10. Reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.
11. Wischen Sie die Innenräume mit warmem Wasser und Spülmittel aus. Geben Sie beim Nachwischen etwas Essig ins Wasser, um Schimmelbildung vorzubeugen.

Wischen Sie die Innenräume trocken.

(d) (8)

1. An der Rückwand des Kühlbereichs, oberhalb der Gemüseschublade befindet sich der Tauwasserablauf (8). Reinigen Sie ihn regelmäßig mit dem Reinigungswerkzeug (d).
2. Reinigen Sie die Türdichtungen nur mit klarem Wasser, sie sind empfindlich gegen Öl und Fett.
3. Setzen Sie die Glasablagen, die Schublade und die Türablagen wieder ein.
4. Legen Sie die Lebensmittel zurück in den Kühl- bzw. Gefrierbereich.
5. Stecken Sie den Netzstecker wieder in die Steckdose und drehen Sie den Temperaturregler (11) auf Stufe „7“.
6. Sobald im Gefrierbereich eine Temperatur von -18 ^ erreicht ist, drehen Sie den Temperaturregler wieder auf die übliche Position zurück.

Innenbeleuchtung

WARNUNG

Stromschlaggefahr!

Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Abdeckungen von der Innenbeleuchtung nicht entfernen.
■ Nicht versuchen, die Innenbeleuchtung auszutauschen.

Als Leuchtmittel werden wartungsfreie LEDs verwendet. Sollte die Innenbeleuchtung einmal ausfallen, wenden Sie sich bitte an unseren Service (siehe Seite DE-26).

Inbetriebnahme

Voraussetzung zur Inbetriebnahme

Sie haben das Kapitel „Sicherheit“ ab Seite DE-5 gelesen und alle Sicher heits hinweise verstanden.

Auspacken und Aufstellen

WARNUNG

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

• Kinder nicht mit der Verpackungsfolie spielen lassen.
• Kinder daran hindern, Kleinteile aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

! VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
- Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen verwenden.

Gefahren durch Kältemittel!

Unsachgemäßer Umgang mit dem gerät kann zu Verletzungen oder Gesundheitsschäden führen.

■ Den Kältekreislauf nicht be schä di-gen, z. B. durch Auf ste chen der Käl-temittelkanäledesVerdampfersmit

scharfenGegenständen, Abknicken von Rohrleitungen usw.

■ HerausspritzendesKältemittelist brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem Fall die Augen unter klarem Wasser und rufen Sie sofort ei nen Arzt.

! HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Kühlgerät möglichst nicht in die Horizontale kippen.
■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

- Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe Zeile „Klimaklassen“ auf Seite DE-28).

- Packen Sie das Gerät aus und entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.

- Wählen Sie einen geeigneten Standort mit einem Mindestvolumen von:

- Packen Sie das Gerät aus und entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite. - Wählen Sie einen geeigneten Standort mit einem Mindestvolumen von:

HKGK18560A2	HKGK18560A3
11,2 m^3	9,75 m^3

Stellen Sie das Gerät auf einen möglichst ebenen, festen Untergrund. Halten Sie die vorgegebenen Mindestabstände ein (siehe nächste Seite).

– Schrauben Sie die beiden Abstandshalter (c) unten an der Geräterückseite fest, damit der Mindesabstand zur Rückwand eingehalten wird.

Sorgen Sie dafür, dass die Umgebungstemperaturen der Klimaklasse des Geräts entsprechen (siehe „Datenblatt“ auf Seite DE-28).

– Gut geeignet sind Standorte, die trocken, gut belüftet und möglichst kühl sind.

- Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heiz kör per.

- Wenn am Aufstellungsort eine Fußbodenheizung installiert ist, stellen Sie das Kühlgerät auf eine Isolierplatte aus festem Material.

Mindestabstände

100 75 100

Raumbedarf

100 100 637 1135 135° 840

1. Über prü fen Sie den Stand des Geräts mit einer Was ser waa ge.

1. Gleichen Sie Unebenheiten im Untergrunds mithilfe der bei den vorderen Schraubfüße aus.

2. Kippen Sie das Gerät dazu leicht nach hinten und drehen Sie die Schraubfüße hinein bzw. heraus.

3. Wiederholen Sie das Ausrichten so lange, bis das Gerät senk recht und fest steht. Beim Öffnen der Türen darf das Gerät nicht wackeln.

Grundreinigung

Um den Geruch zu entfer nen, der allen neuen Geräten anhaftet, wischen Sie den Kühl- und Gefrierraum vor dem ersten Gebrauch mit einer Lösung aus 100 ml Essig und 200 ml Wasser aus. Wischen Sie anschließend mit klarem Wasser nach und trocknen Sie alle Teile danach ab.

Elektrischer Anschluss

- Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte und leicht zugängliche Steck do se (220–240 V\~ / 50 Hz).

Alle Informationen zur Bedienung finden Sie ab Seite DE-10.

Türanschlag wechseln

Wenn es Ihre räumlichen Verhältnisse erforden, können Sie bei Bedarf den Türanschlag Ihres Kühlgeräts wechseln. Diese Arbeit erfordert allerdings etwas handwerkliches Geschick. Bitte lesen Sie die nachfolgenden Arbeitsschritte vollständig durch, bevor Sie mit der Arbeit beginnen.

Zusätzlich zum Lieferumfang benötigen Sie

– einen mittelgroßen Schlitz- und Kreuzschlitzschraubendreher;
– einen 8er und 10er Schraubenschlüssel;
- eine Zange.

1. Ziehen Sie den Netzstecker aus der Steckdose.

(12)

1. Schrauben Sie die Schraube (12) heraus. Nehmen Sie dann die Scharnierblende ab.

1. Schrauben Sie die 3 Schrauben am oberen Scharnier heraus und nehmen Sie das Scharnier ab.
2. Öffnen Sie die obere Tür, nehmen Sie sie heraus und stellen Sie sie beiseite.

(13)

1. Versetzen Sie die Abdeckplatte (13) auf der Geräteoberseite auf die gegenüberliegende Seite.

(14)

1. Schrauben Sie das mittlere Scharnier ab und nehmen Sie es heraus. Achten Sie dabei auf die Kunststoff-Scheiben (14). Sie müssen später wieder an der gleichen Position angebracht werden.

1. Öffnen Sie die untere Tür, nehmen Sie sie heraus und stellen Sie sie beiseite.

(15)

1. Versetzen Sie den Blindstopfen (15) an der Oberseite der unteren Tür auf die gegenüberliegende Seite.

(16)

1. Drehen Sie die beiden Blindstopfen (16) heraus und an der gegenüberliegenden Seite wieder hinein.

(18) (5)

1. Kippen Sie das Gerät leicht nach hinten gegen eine Wand, sodass das untere Scharnier (18) zugänglich ist.

2. Schrauben Sie auf beiden Seiten die Schraubfüße (5) heraus.

3. Schrauben Sie das Scharnier (18) ab.

1. Versetzen sie den Scharnierbolzen wie oben dargestellt.

1. Versetzen sie die Schraube (19) auf die gegenüberliegende Seite.
2. Schrauben Sie das untere Scharnier (18) auf der gegenüberliegenden Seite wieder an. Drehen Sie die Schraubfüße wieder ein.

(14)

1. Setzen Sie das mittlere Scharnier an der neuen Position wieder ein. Achten Sie dabei auf die beiden Kunststoffscheiben (14). Schrauben Sie das Scharnier fest.

1. Schrauben Sie den Scharnierbolzen mithilfe einer Zange heraus und schrauben Sie ihn auf der anderen Seite der Scharnierplatte wieder hinein.

2. Setzen Sie die obere Tür wieder ein und schließen Sie sie.

1. Setzen Sie das obere Scharnier wieder ein und schrauben Sie es fest.
2. Drücken Sie die mitgelieferte Scharnierblende (e) auf das Scharnier und schrauben Sie die Scharnierblende fest.
3. Prüfen Sie, ob sich die Türen leichtgängig öffnen und schließen lassen. Sie können ggf. noch etwas nachjustieren, indem Sie die Kunststoffscheiben (14) anders anordnen.

Der Türanschlagwechsel ist damit abgeschlossen.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Das kann Sie und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfendieseReparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen
Kompressor aus, Innenbeleuchtung aus.	Steckdose ohne Strom. Steckdose mit einem anderen Gerät überprüfen.
	Netzstecker sitzt lose.	Festen Sitz des Netzsteckers kontrollieren.
Kompressor aus, Innenbeleuchtung an.	Temperatur-Regler (11) steht auf „0“.	Temperatur-Regler auf höhere Position drehen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innen-Temperatur steigt, schaltet sich der Kompressor selbsttätig ein.
Gerät kühlt zu stark.	Temperatur-Regler zu hoch eingestellt.	Niedrigere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite DE-11).
Gerät kühlt nicht ausreichend.	Temperatur-Regler zu niedrig eingestellt.	Höhere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf Seite DE-16.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte zwischen die Geräte stellen oder Standort wech sein.
	Speisen warm eingelagert.	Nur abgekühlte Speisen einlagern.
	Zu viel Ware eingefroren.	Maximales Gefriervermögen einhalten (siehe „Datenblatt“ auf Seite DE-28).
	Dicke Eisschicht im Gefrierbereich.	Gefrierbereich abtauen (siehe Seite DE-16).
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe „Datenblatt“ auf Seite DE-28).
	Kompressor scheint defekt.	Temperatur-Regler auf „7“ stellen. Schaltet der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren Service (siehe Seite DE-26).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen: Kälteaggregat läuft.
		Fließgeräusche: Kältemittel fl ießt durch die Rohre.
		Klicken: Kompressor schaltet ein oder aus.
	Störende Geräusche. Festen	Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper von der Geräterückseite entfernen.
Unten im Kühlbereich hat sich Wasser gesammelt.	Tauwasserablauf oberhalb der Gemüseschub lade ist verstopft.	Verstopfung des Tauwasserablaufs mithilfe des mitgelieferten Reinigungswerkzeugs beseitigen.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Farbe Modell Artikelnummer
hanseatic Kühl-Gefrier-Kombination	weiß HKGK18560A2W 8161 4408
	inox HKGK18560A2I 5837 4445
	schwarz HKGK18560A2B 6593 2467
	rot	HKGK18560A2R 1772 7827
	weiß HKGK18560A3W 4166 9900
	inox HKGK18560A3I 5657 3725
	schwarz	HKGK18560A3B 6471 7225
	rot	HKGK18560A3R 4124 1924

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile Kunden in Deutschland

– Wenden Sie sich bitte an unseren Technik-Service: Telefon [phone] (Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie: Sie sind für den einwandfreien Zustand des Gerätes und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

VORSICHT

Brandgefahr!

Kühlgeräte enthalten in den Kühlsystemen und Isolierungen, Kältemittel und Gase, welche fachgerecht entsorgt werden müssen. Bei Austritt von Kältemittel besteht Brandgefahr.

- Achten Sie darauf, dass an einem Kühlgerät bis zur fachgerechten Entsorgung keine Kühlrippen oder Rohre beschädigt werden.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 % FCKW- und FKW-freie Kälte- und

Aufschäummittel verwendet. Dadurch wird die Ozonschicht geschützt und der Treibhaus effekt reduziert.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-frei-em Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
– Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Datenblatt

Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010, 643/2009.

Marke		hanseatic
Gerätebezeichnung Kühl-Gefrier-Kombination
ModelleArtikelnummern		HKGK18560A2W8161 4408HKGK18560A2I5837 4445HKGK18560A2B6593 2467HKGK18560A2R1772 7827	HKGK18560A3W4166 9900HKGK18560A3I5657 3725HKGK18560A3B6471 7225HKGK18560A3R4124 1924
Kategorie des Kühlerätes 2)		7, Kühl-Gefriergerät
Energieeffizienzklasse 1), 2)		A++ A+++
Jährlicher Energieverbrauch 2)		212 kWh/Jahr 147 kWh/Jahr
Summe der Nutzinhalte 2)	Gefrierbereich / Stern-EinstufungKühlbereich (frostfrei) 2)	89 L / *223 L	84 L / *223 L
Lagerzeit bei Störung 2)		21 Stunden
Gefriervermögen 2)		4 kg / 24 Stunden
Klimaklassen3) / Grenzwerte der Umgebungs temperaturen, für die die Kühl-Gefrier-Kombination ausgelegt ist		N, ST/+16 °C bis 38 °C	N, ST, T/+16 °C bis 43 °C
Luftschallemission 2)		42 dB(A) re 1pW
Einbaugerät nein
Leistung 85 W 100 Watt
Versorgungsspannung		220–240 V~ / 50 Hz
Stromverbrauch		0,45 A	0,7 A
Gerätemaße (Höhe × Breite × Tiefe)		185 cm × 60 cm × 60 cm
Leergewicht		58 kg	61 kg
Kältemittel		R600a (Isobutan)
Kältemittel Füllmenge		78 g	89 g
Schaummittel		Zyklopentan

^1) Bewertung von A+++ (= niedriger Verbrauch) bis D (= hoher Verbrauch).
2) Ermittelt gemäß Verordnung (EU) Nr. 1060/2010 und Verordnung (EU) Nr. 643/2009. Die angewandten Mess- und Berechnungsmethoden entsprechen der Norm EN 62552.
3) Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der genannten Umgebungstemperatur bestimmt ist. Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von +10 °C bis +38 °C geeignet ist.
Sinkt die Raumtemperatur we sent lich darunter, schaltet das Gerät nicht so oft ein. Dies be deutet, dass ein unerwünschter Temperaturanstieg entstehen kann.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Tem pe raturen im Inneren des Geräts halten zu können. Deshalb achten Sie bitte auf die Einhaltung der Umgebungstemperatur.

Umgebungstemperatur je Klimaklasse

SN: +10°C bis +32°C

N: +16°C bis +32°C

ST: +16°C bis +38°C

T: +16°C bis +43°C

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Da ten abweichen.
