BEDIENUNGSANLEITUNG HKGK18860A2W Hanseatic

Nachdruck, auch aus zugs wei se,

nicht ge stat tet!

HKGK 18860A2W

HKGK 18860A2I

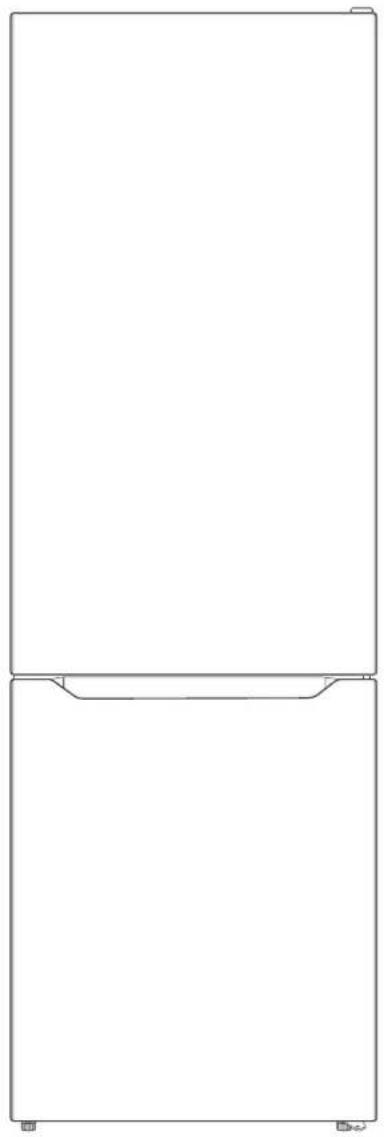

Kühl-Gefrier-Kombination

Inhaltsverzeichnis

Lieferung DE-3

Lieferumfang DE-3

Lieferung kontrollieren ..... DE-3

Geräteteile / Bedienelemente ..... DE-4

Sicherheit DE-5

Bestimmungsgemäßer Gebrauch . . DE-5

Begriffserklärung DE-5

Symbolerklärung DE-5

Sicherheitshinweise ..... DE-5

Bedienung .....DE-11

Bevor Sie beginnen .....DE-11

Gerät ein- und ausschalten .....DE-11

Temperatur einstellen .....DE-11

Glas- und Türablagen ..... DE-12

Nahrungsmittel kühlen DE-13

Kühlbereich bestücken . . . . . . . DE-13

Qualität erhalten . . . . . . . . . . . DE-14

Lebensmittel einfrieren /

Tiefkühlkost lagern ..... DE-15

Lebensmittel einfrieren ..... DE-15

Tiefkühlkost lagern ..... DE-16

Lebensmittel auftauen ..... DE-16

Eiswürfel herstellen ..... DE-17

Pflege und Wartung DE-18

Türdichtungen kontrollieren und reinigen. DE-18

Außenwände reinigen ..... DE-18

Rückseite reinigen ..... DE-18

Kühlbereich und Innenbereich reinigen . . . . . . . . . . . . . DE-18

Gefrierbereich abtauen und reinigen ....DE-19

Innenbeleuchtung DE-20

Inbetriebnahme ..... DE-21

Bevor Sie das Gerät in Betrieb nehmen ...... DE-21

Transportieren, Auspacken und Aufstellen. DE-21

Gerät aufstellen und ausrichten . . . DE-23

Grundreinigung DE-23

Gerät in Betrieb nehmen ..... DE-23

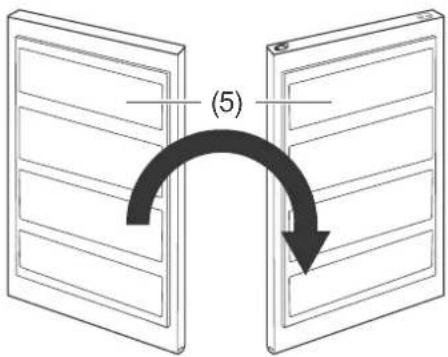

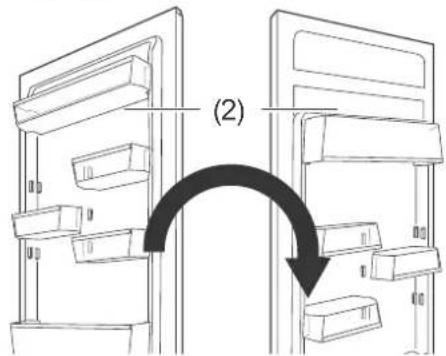

Türanschlag wechseln DE-25

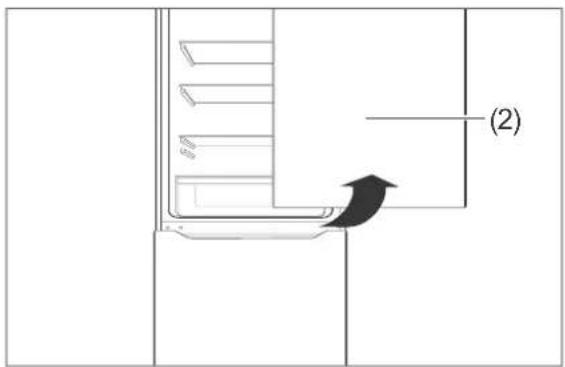

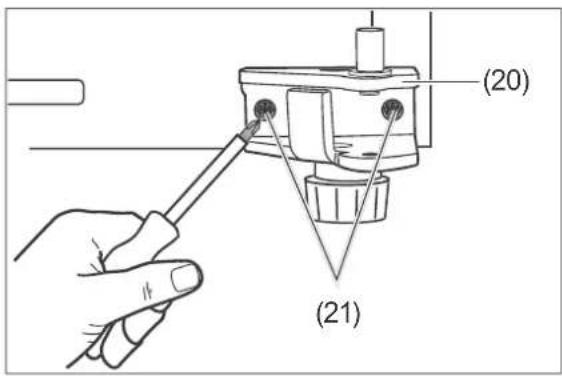

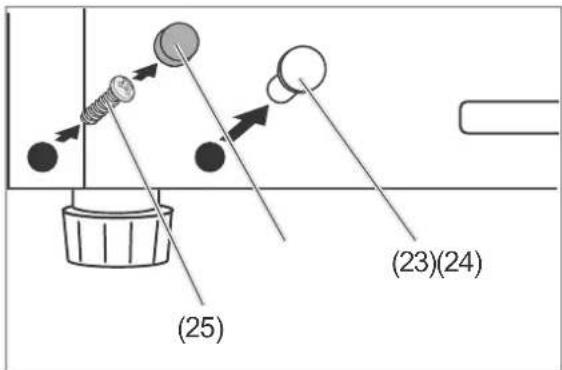

Türen abnehmen ..... DE-25

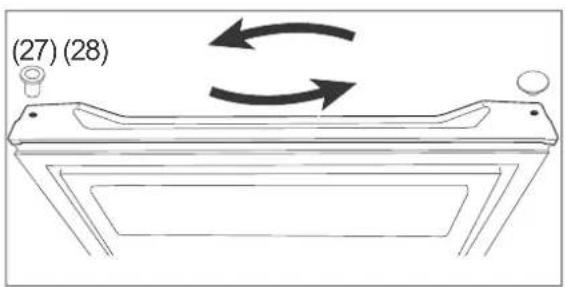

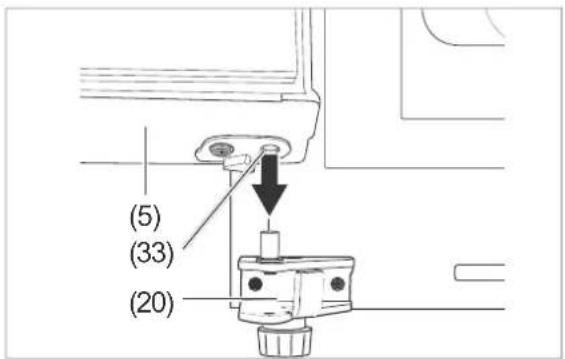

Türen einsetzen . . . . . . . . . . . DE-28

Fehlersuchtabelle DE-30

Service DE-32

Beratung, Bestellung und Reklamation ..... DE-32 Reparaturen und Ersatzteile ..... DE-32

Umweltschutz ..... DE-33

Elektro-Altgeräte umweltgerecht entsorgen. DE-33

Unser Beitrag zum Schutz der Ozonschicht ..... DE-33

Produktdatenblatt nach VO (EU) Nr. 1060/2010 ..... DE-34

Technische Daten DE-35

Informationen zum Aufstellen und zur Erstinbetriebnahme fi n- den Sie ab (siehe Seite DE-21).

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam

durch. Nur so können Sie alle Funk tio nen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

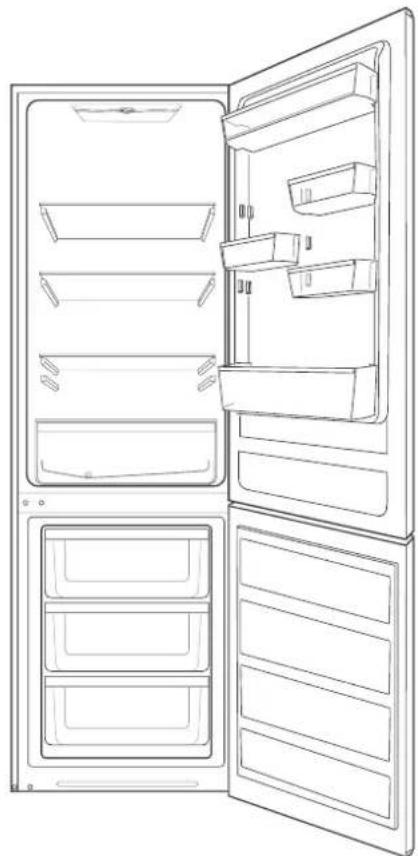

Lieferung

1× Kühl-Gefrier-Kombination
1× Eierablage
1× Eiswürfelbehälter

div. Teile für den Türanschlagwechsel (siehe „Türanschlag wechseln“ auf Seite DE-25)

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe „Bevor Sie das Gerät in Betrieb nehmen“ auf Seite DE-21).
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe (siehe Seite DE-32)).

WARNUNG

Stromschlaggefahr! Nie ein beschädigtes Gerät in Betrieb nehmen.

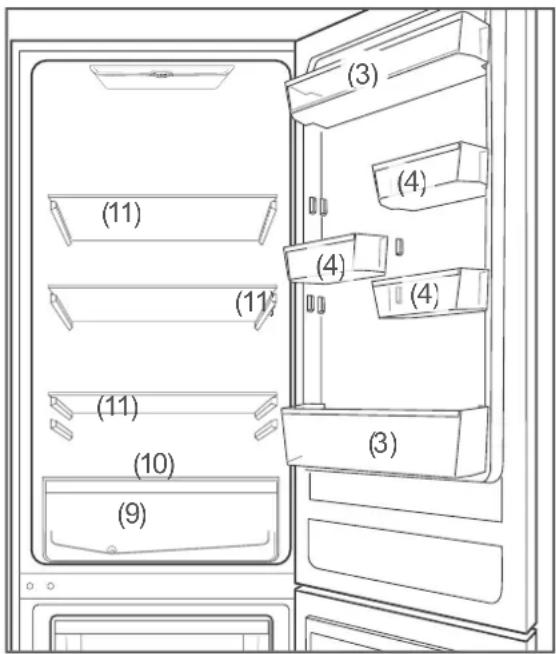

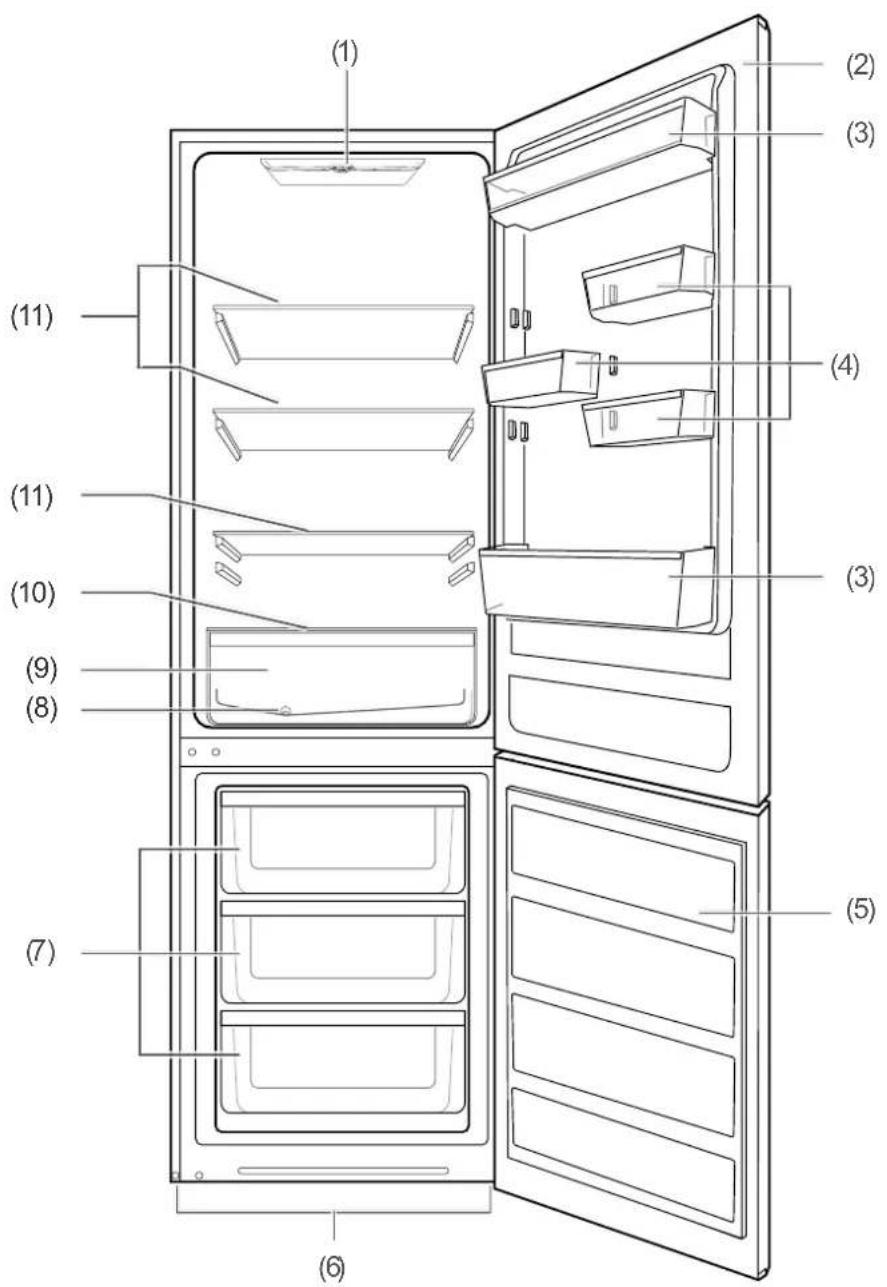

Geräteteile / Bedienelemente

(1) Temperaturregler Kühlbereich mit Innenraumbeleuchtung
(2) Kühlbereichstür
(3) 2 große Türablagen
(4) 3 kleine Türablagen
(5) Gefrierbereichstür

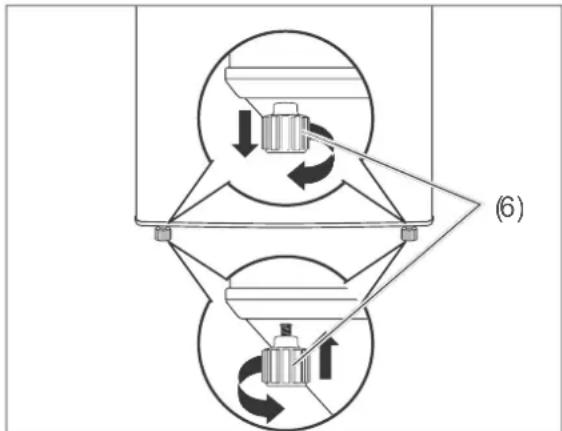

(6) Schraubfüße (im Bild nicht sichtbar)

(7) Schubladen im Gefrierbereich

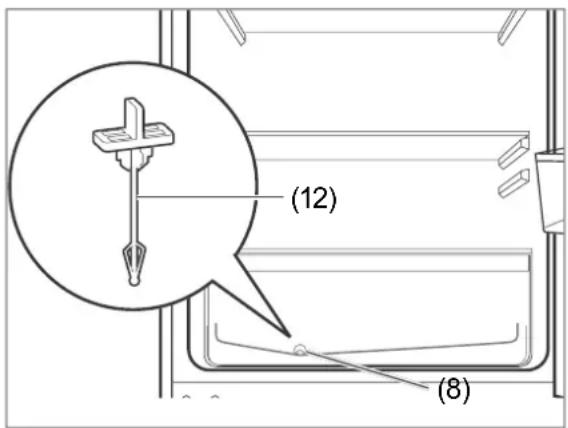

(8) Tauwasserabfluss
(9) Gemüseschublade
(10) Glasablage als Abdeckung für die Gemüseschublade
(11) 3 Glasablagen im Kühlbereich

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum

– Kühlen frischer Lebensmittel,
– Einlagern handelsüblicher Tief kühlkost,
– Tiefkühlen frischer, zimmerwarmer Lebensmittel,
– Zubereiten von Eiswürfeln.

Das Gerät ist für den Gebrauch im privaten Haushalt konzipiert und nicht für eine gewerbliche Nutzung oder Mehrfachnutzung ausgelegt (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus).

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Vorsicht: Brandgefahr!

Symbol „4 Sterne“: Gefrierbereich mit -18 °C oder käl ter

Dieses Gerät erfüllt die geltenden europäischen und nationalen Richtlinien. Dies wird durch die CE Kennzeichnung bestätigt (entsprechende Erklärungen sind beim Hersteller hinterlegt).

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Inbetriebnahme, Bedienung, Aufbau etc.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
– Rauch entwickelt oder verbrannt riecht,
-ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker aus der Steckdose ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe (siehe Seite DE-32)).

■ Das Gerät entspricht der Schutzklasse I und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähere Informationen hierzu finden Sie auf dem Typenschild.

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

■ Die vollständige Trennung vom Stromnetz erfolgt bei diesem Gerät nur durch Ziehen des Netzsteckers aus der Steckdose. Gerät daher nur

an eine gut zugängliche Steckdose anschließen, damit es im Störfall schnell vom Stromnetz getrennt werden kann.

■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.

■ Bei der Aufstellung des Gerätes ist sicherzustellen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

■ Ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite der Geräte platzieren.

■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.

■ Immer am Netzstecker selbst, nicht am Netzkabel anfassen.

■ Netzstecker niemals mit feuchten Händen anfassen.

■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.

■ Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.

■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen. Wenden Sie sich im Bedarfsfall an unseren Service (siehe (siehe Seite DE-32)).

- Wenn eigenständige oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Geräte-daten entsprechen.

■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker aus der Steckdose ziehen bzw. die Sicherung ausschalten/herausdrehen.

■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

■ Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.

■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.
■ Zum Abtauen auf keinen Fall Abtausprays verwenden. Sie können ex plosiveGasebilden.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Sicherstellen, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen.
■ Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.
■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse nicht verschließen.
- Gerät nicht direkt an die Wand stellen. Halten Sie die Mindestabstände ein (siehe „Transportieren, Auspacken und Aufstellen“ auf Seite DE-21).

Gefahren durch Kältemittel!

Im Kältemittelkreis lauf Ihres Gerätes befindetsichdasumweltfreundliche, aberbrennbareKältemittelR600a(Isobutan).

■ MechanischeEingriffeindasKältesystem sind nur autorisierten Fachkräften er laubt.
■ Den Kältemittelkreislauf nicht beschädigen, z.B. durch Aufstechender Kältemittelkanäledes Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen, Aufschneiden der Isolierung usw.
■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au genschä den führen. In diesem Fall die Augen un-

ter klarem Wasser spülen und sofort einen Arzt rufen.

■ Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät ist im Datenblatt am Ende dieser Gebrauchsanleitung angegeben.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
■ Prüfen, ob Transportwege und Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).
- Sockel, Schubfächer, Türen etc. nicht als Tritt brett oder zum Ab stützen verwenden.
■ Keine schweren Gegenstände auf dem Gerät abstellen, sie könnten herunterfallen und Verletzungen verursachen.
■ Netzkabel so verlegen, dass es nicht zur Stolperfalle wird.

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.

■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseeis oder Eiswürfeln geeignet.
■ Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Gesundheitsgefahr!!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).

■ Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 34 Stunden).
- Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.
■ Zur Bereitung von Eiswürfeln nur Trinkwasser verwenden.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

- Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe „Klimaklassen“ im Datenblatt am Ende dieser Gebrauchsanleitung).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungenführen. Auchbeitrockener Haut sind Hautschäden möglich.
■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

HINWEIS

Beschädigungsgefahren

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

■ Das Kühlgerät möglichst nur vertikal transportieren.
■ Vor Inbetriebnahme das Kühlgerät 2 Stunden aufrecht stehen lassen. Währenddessen fl ießt das Schmiermittel in den Kompressor zurück.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Gerät nicht an den Türen ziehen oder heben.
- Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.
■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.
■ Keine elektrischen Geräte innerhalb des Kühlraums betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
■ Keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
■ Keine Gegenstände in den Ventilator stecken und sicherstellen, dass auch Kinder keine Gegenstände hineinstecken.
■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Inneren ver-

wenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

■ Keine Glas- oder Metallgefäße mit Wasser, Limonade, Bier etc. im Gefrierbereich einlagern. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.
- Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 5 mm bildet. Bei zu starker Eisbildung steigt der Stromverbrauch, die Schubladen werden schwergängig und die Tür schließt eventuell nicht mehr dicht ab.
■Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als die vom Hersteller empfohlenen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen verwen den. Die Wärmedämmung und derInnenbehältersindkratz-undhitzeempfi nd lich oder können schmelzen.
■ Beim Reinigen beachten:

- Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststoffflächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

- Nur weiche Tücher verwenden.

• Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten.
  ■ Nur Originalzubehörteile verwenden.

Bedienung

Bevor Sie beginnen

– Lesen Sie das Kapitel „Sicherheit“ ab (siehe Seite DE-5), insbesondere alle Sicherheitshinweise.
– Stellen Sie das Gerät auf, und und schließen Sie es an, wie im Kapitel „Bevor Sie das Gerät in Betrieb nehmen“ ab (siehe Seite DE-21) beschrieben.

Gerät ein- und ausschalten

Einschalten

Sobald der Netzstecker in die Steckdose gesteckt wird, ist das Gerät eingeschaltet. Der Kompressor beginnt zu arbeiten, das Käl te- mit tel strömt durch die Rohre, und Sie hören ein leises Rauschen.

(1)

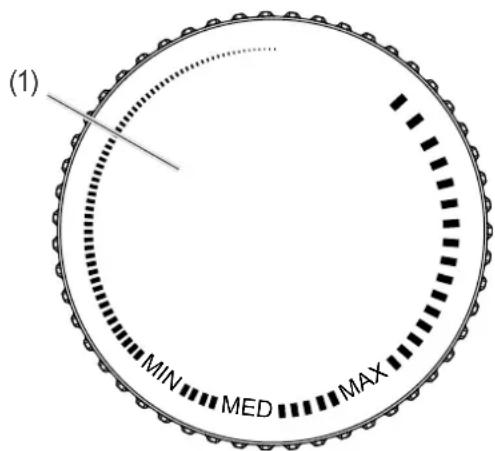

- Benutzen Sie den Temperaturregler (1), um die gewünschte Kühlraumtemperatur einzustellen.

Macht das Gerät störende Geräusche, überprüfen Sie den festen Stand und entfernen Sie ggf. Gegenstände, die auf dem Gerät liegen.

Ausschalten

- Um das Gerät auszuschalten, ziehen Sie den Netzstecker aus der Steckdose.

Temperatur einstellen

WARNUNG

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen.

- Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe „Klimaklassen“ im Datenblatt am Ende dieser Gebrauchsanleitung).

Mit dem Temperaturregler (1) können Sie die Temperatur im Kühl- und im Gefrierbereich einstellen.

• Wählen Sie zunächst eine mittlere Einstellung.
• Wählen Sie bei ansteigender Um gebungstemperatur, z. B. im Sommer, eine entsprechend höhere Einstellung.

Um die Kühlleistung im Kühl- und Gefrierbereich zu

– erhöhen, drehen Sie den Temperaturregler (1) im Uhrzeigersinn.
- verringern, drehen Sie den Temperaturregler (1) gegen den Uhrzeigersinn.

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 2 Kühl-/Gefrierthermometer.

Platzieren Sie eins im Kühlbereich oberhalb der Gemüseschublade (9) und eins im Ge frierbereich. Die richtige Temperatur im Kühlbereich beträgt +6 °C. Im Gefrierbereich beträgt die ideale Lagertemperatur -18 °C.

Glas- und Türablagen

Die Glasablagen (11) sowie die Türablagen (3) und (4) lassen sich herausnehmen, die Türablagen (4) bei Bedarf anders anordnen.

1. Ablage bzw. Türfach anheben und herausnehmen.
2. Ablage bzw. Türfach an neuer Position von oben einsetzen.

Nahrungsmittel kühlen

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseis oder Eiswürfeln geeignet.
■ Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Kühlbereich bestücken

- Bestücken Sie den Kühlbereich so, dass er die Temperaturverhältnisse im Inneren optimal ausnutzt:

– Legen Sie streichfähige Butter und Käse in die kleinen Türablagen (4) im oberen Kühlbereich. Dort ist die Temperatur am höchsten.
– Lagern Sie Konserven, Gläser und Eier auf der oberen großen Türablage (3). Die Eier legen Sie am besten auf die mitgelieferte Eierablage.
– Kleine Flaschen und Tuben gehören in die untere große Türablage (3).
- Stellen Sie Getränkekartons und Flaschen in die untere große Türablage (3). Stellen Sie volle Behälter dichter ans Scharnier, um die Belastung der Tür zu vermindern.
– Legen Sie Gekochtes und Gebackenes auf die Glasablagen (11).
– Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasablage (10) über der Gemüseschublade (9). Dort ist die Temperatur am niedrigsten.
– Legen Sie frisches Obst und Gemüse in die Gemüseschublade (9).

• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.
• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.
  • Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen,
  – wenn die Tü ren häufig oder lange geöffnet werden.
  – wenn die vorgeschriebene Raumtemperatur ü ber- oder unterschritten wird.
• Der Energieverbrauch ist auch abhängig vom gewählten Standort (nähere Informationen siehe Seite 13).

Qualität erhalten

• Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Le bens mit tel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder han dels übli che Folien.
• Legen Sie die Lebensmittel
• so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab.
• nicht direkt an die Rückwand. Sie können sonst an der Rück wand fest frie ren.

Lebensmittel einfrieren / Tiefkühlkost lagern

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
■ Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 34 Stunden).
- Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungenführen. Auchbeitrockener Haut sind Hautschäden möglich.
■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

Lebensmittel einfrieren

Einfrieren heißt, frische, zimmerwarme Lebensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzufrieren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d. h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lagertemperatur von -18 ^ .

Lebensmittel vorbereiten

• Frieren Sie nur qualitativ einwandfreie Lebensmittel ein.
• Frieren Sie frische und zubereitete Speisen ungesalzen und ungewürzt ein. Ungesalzen eingefrorene Lebensmittel haben eine längere Haltbarkeit.
• Lassen Sie zubereitete Lebensmittel abkühlen, bevor Sie sie einfrieren. Das spart nicht nur Energie, sondern vermeidet auch übermäßige Reifbildung im Gefrierbereich.
• Kohlensäurehaltige Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht.

Die geeignete Verpackung

Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchs- und Geschmacksstoffen und Austrocknen (Gefrierbrand) schützen.

• Verwenden Sie nur Verpackungsmaterial, das widerstandsfähig, luft- und flüssigkeitsundurchlässig, nicht zu steif und zu beschriften ist. Es sollte als Gefrierverpackung ausgewiesen sein.
• Verwenden Sie zum Verschließen Plastik-Clips, Gummiringe oder Klebebänder.

Das Portionieren

• Verwenden Sie möglichst flache Portionen; diese frieren schneller bis in den Kern durch.
• Streichen Sie die Luft aus dem Gefrierbeutel heraus, denn sie begünstigt das Austrocknen und nimmt Platz weg.
• Füllen Sie Flüssigkeitsbehälter max. zu 34 , denn beim Frieren dehnt sich Flüssigkeit aus.
• Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit wie Wasser, Limonade, Bier etc. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen. Frieren Sie nur hochprozentigen Alkohol (ab vol. 40%) ein; achten Sie darauf, dass er fest verschlossen ist.
• Kennzeichnen Sie das Gefriergut nach Art, Menge, Einfrier- und Verfalldatum. Benutzen Sie möglichst wischfeste Filzschreiber oder Klebeetiketten.

So bestücken Sie richtig

Kleinere Menge einfrieren

Sobald die Temperatur im Gefrierbereich bei -18 °C liegt, können Sie frische, zimmerwarme Lebensmittel einfrieren.

Maximales Gefriervermögen

Halten Sie das maximale Gefriervermögen ein. Sie finden die Angabe „Gefriervermögen in kg/24h“ im Datenblatt am Ende dieser Gebrauchsanleitung.

Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut bekommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingelagerten Gefriergut nicht vermeiden, empfehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierbereich zu schaffen.

Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurzfristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren.

Tiefkühlkost lagern

Auf dem Weg vom Hersteller in Ihr Gefrierge-rät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens -18°C betragen.

Kaufen Sie deshalb keine Ware, die

– in bereiften, stark vereisten Truhen liegt.
– oberhalb der vorgeschriebenen Markierungsmarke gestapelt ist.
– teilweise verklumpt ist (vor allem bei Beeren und Gemüse leicht festzustellen).
– Schnee und Saftspuren aufweist.

Transportieren Sie Tiefkühlkost in Spezialboxen aus Styropor oder in Isoliertaschen.

Beachten Sie die Lagerbedingungen und -zeiten auf der Verpackung.

Lebensmittel auftauen

Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen:

– Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen.

– Tauen Sie Fleisch, Geflügel und Fisch immer im Kühlschrank auf. Ach ten Sie darauf, dass das Gefriergut nicht in der ei genen Auftauflüssigkeit liegt.
– Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sich so vermehrt Bakterien und Keime bilden können.
- Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen und schließen Sie die Packung sofort wieder. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verbleibenden Lebensmittel.

Bereiten Sie aufgetaute Lebensmittel

so schnell wie möglich zu. Entsorgen

Sie die Auftaufl üssigkeit.

Eiswürfel herstellen

VORSICHT

Gesundheitsgefahr!

Der Verzehr von Eiswürfeln, die mit verunreinigtem oder abgestandenem Wasser bereitet wurden, kann die Gesundheit gefährden. Durch falsche Handhabung besteht die Gefahr einer Lebensmittelvergiftung.

■ Zur Bereitung von Eiswürfeln nur frisches Trinkwasser verwenden.
- Füllen Sie einen/den mitgelieferten Eiswürfelbehälter zu 34 mit frischem Trinkwasser und stellen Sie ihn waagerecht in eine der Schubladen (7) im Gefrierbereich.

Die Eiswürfel lösen sich am besten,
indem Sie den Eiswürfelbehälter leicht
biegen oder kurze Zeit unter fließendes Wasser halten.

Pflege und Wartung

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netzstecker aus der Steckdose ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Beim Herausziehen des Netzsteckers immer am Netzstecker selbst anfassen, nicht an der Netzanschlussleitung ziehen.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten.

■ Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

HINWEIS

Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststofffl ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren und reinigen

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.
2. Falls die Dich tung nicht überall gleichmäßig an liegt: Erwärmen Sie die Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner und ziehen Sie sie mit den Fin gern etwas her aus.
3. Reinigen Sie verschmutzte Dichtungen nur mit klarem Wasser.

Außenwände reinigen

– Lackierte Oberflächen Verwenden Sie nur eine leichte pH-neutra- le Seifenlauge.
- Edelstahl-Oberflächen Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Rückseite reinigen

Befreien Sie ein- bis zweimal im Jahr die Geräterückseite und den Kompressor von Staub.

- Fegen Sie die Geräterückseite und den Kompressor mit einem weichen Besen vorsichtig ab.

Kühlbereich und Innenbereich reinigen

Der Kühlbereich muss nicht abgetaut werden, denn er ist mit einer Abtau-Automatik ausgestattet. Reif und Eis werden automatisch abge taut und das Tauwasser auf der Rückseite

des Ge rä ts in einer Tauwasserschale gesammelt. Durch die Wärme des Mo tors verdunstet das Tauwasser.

1. Nehmen Sie die Gemüseschublade (9) und die Glasablagen (11) aus dem Kühlbereich heraus.
2. Um die Türablagen (3) herauszunehmen, drücken Sie sie seitlich etwas zusammen und ziehen Sie sie gleichzeitig nach oben aus der Halterung heraus.
3. Reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.
4. Wischen Sie die In nen räume mit warmem Wasser und Spülmittel aus.
5. Geben Sie beim Nach wi schen etwas Essig ins Wasser, um Schimmelbildung vor zu beu gen.
6. Wischen Sie die Innenräume trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen.

(12) (8)

1. An der Rückwand des Kühlbereichs, hinter der Gemüseschublade befindet sich der Tauwasserablauf (8). Reinigen Sie z. B. mit einem Reinigungswerkzeug (12) den Tauwasserablauf (8).
2. Reinigen Sie die Türdichtungen nur mit klarem Wasser, sie sind empfindlich gegen Öl und Fett.
3. Setzen Sie die Glasablagen, die Schublade und die Türablagen wieder ein.

Gefrierbereich abtauen und reinigen

Bevor Sie den Gefrierbereich abtauen, schaffen Sie zunächst eine Kältereserve. Drehen Sie den Temperaturregler (1) hierfür mindestens 3 Stunden vor dem Abtauen so weit wie möglich im Uhrzeigersinn.

Die Tief kühl kost taut nun nicht so schnell auf.

! VORSICHT

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einer Verpuffung oder Explosion führen!

■ Auf keinen Fall Abtausprays verwenden. Sie können ex plo si ve Gase bilden.
■ Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als vom Hersteller empfohlen. Z.B. keine elektrischen Heizgeräte, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen ver wen den. Die Wärmedämmung und die In nenwände sind kratz- und hitzeempfindlich oder können schmelzen.

1. Drehen Sie den Temperaturregler (1) so weit wie möglich gegen den Uhrzeigersinn.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Nehmen Sie das Gefriergut aus dem Gefrierbereich heraus.

4. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben. Wenn Sie keine Möglichkeit haben, das Gefriergut in einem anderen Gefrierschrank zwischenzulagern, wickeln Sie es dick in Zeitungspapier ein, und lagern Sie es während der Abtauzeit in einem kühlen Raum oder in einer Isoliertasche.

5. Nehmen Sie die Schubladen (7) aus dem Gefrierbereich heraus. Waschen Sie sie in warmem Wasser mit Spül mit tel, und trocknen Sie sie gründlich ab.

6. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich. Das Abtauen wird da durch be schleu nigt.
7. Lassen Sie die Gefrierbereichstür (5) während des Abtauens ge öff net, und legen Sie einen Wischlappen vor das Gerät, um austretendes Tauwasser aufzufangen. Die Ab tau zeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Rei ni gen des Geräts be gon nen werden.
8. Nach dem Reinigen legen Sie die Lebensmittel zurück in den Kühl- bzw. Gefrierbereich.
9. Stecken Sie den Netzstecker wieder in die Steckdosen und drehen Sie den Temperaturregler (1) so weit wie möglich im Uhrzeigersinn.
10. Sobald eine Temperatur von -18 ^ erreicht ist, drehen Sie den Temperaturregler wieder in die übliche Position.

Innenbeleuchtung

WARNUNG

Stromschlaggefahr! Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Abdeckungen von der Innenbeleuchtung nicht entfernen.
■ Nicht versuchen, die Innenbeleuchtung auszutauschen.

Als Leuchtmittel werden LEDs verwendet, die wartungsfrei sind. Sollte die Innenbeleuchtung einmal ausfallen, wenden Sie sich an unseren Service (siehe Seite DE-32).

Inbetriebnahme

Bevor Sie das Gerät in Betrieb nehmen

- Lesen Sie das Kapitel „Sicherheit“ ab (siehe Seite DE-5), insbesondere alle Sicherheitshinweise.

Transportieren, Auspacken und Aufstellen

WARNUNG

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.

VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport die Hilfe einer weiteren Person in Anspruch nehmen.

■ Schub fä cher, Tü ren etc. nicht als Tritt-brettoderzumAbstützenverwenden.

Gefahren durch Kältemittel!

■ Den Kältekreislauf nicht be schä digen, z. B. durch Auf ste chen der Kältemittelkanäledes Verdampfersmit scharfen Gegenständen, Abknicken von Rohrleitungenusw.

■ Herausspritzendes Kältemittel ist brennbar und kann zu Augenschäden füh ren. Spü len Sie in diesem Fall die Augen unter klarem Wasser, und rufen Sie sofort einen Arzt.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Kühlgerät möglichst nicht in die Horizontale kippen.
■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

- Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe „Klimaklasse“ im Datenblatt am Ende dieser Gebrauchsanleitung).

1. Packen Sie das Gerät aus und entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.
2. Wählen Sie einen geeigneten Standort und halten Sie die vorgegebenen Mindestabstände und Umgebungstemperaturen ein (siehe nächste Seite).

Grafik Raumbedarf (bei geschlossener und bei geöffneter Tür)

Raumbedarf nach Gerätemaßen

A: 1880 mm B: 595 mm

C: 300 mm D: 630 mm

E: 1179 mm F: 100 mm

G: 100 mm H: 135°

I: 1000 mm

- Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät finden Sie auf dem Typenschild und im Datenblatt am Ende dieser Gebrauchsanleitung.

- Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.

• Gut geeignet sind Standorte, die trocken, gut belüftet und möglichst kühl sind.
• Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizkörper.

- Diese Mindestabstände müssen eingehalten werden:

• zu Elektroherden 3 cm
• zu Öl- und Kohleherden 30 cm
• zu anderen Kühlgeräten 2 cm

- zu Wasch-/Geschirrspülmaschinen 2 cm

• Möchten Sie diese Abstände verringern, können Sie eine Isolierplatte zwischen den Geräten anbringen.
• Wenn am Aufstellungsort eine Fußbodenheizung installiert ist, stellen Sie das Kühlgerät auf eine Isolierplatte aus festem Material.

Gerät aufstellen und ausrichten

HINWEIS

Beschädigungsgefahr!

Eine unzureichende Luftzirkulation kann zur Überhitzung führen und Schäden am Gerät verursachen.

■ Der gesamte Raum oberhalb des Gerätes muss frei bleiben.
■ Das Gerät darf nicht direkt an der Wand stehen (min. 5 cm Abstand lassen).

1. Stellen Sie das Gerät auf einen möglichst ebenen, fe sten Unter grund.
2. Über prü fen Sie den Stand mit einer Wasser waa ge.

1. Gleichen Sie Unebenheiten des Untergrunds mithilfe der vorderen Schraubfüße (6) aus.

– Schließen Sie dazu die Türen.
– Kippen Sie das Gerät leicht nach hinten und drehen Sie die Schraubfüße (6) hinein bzw. heraus.

– Richten Sie das Gerät wieder auf, und überprüfen Sie die Ausrichtung mit einer Wasserwaage. Wiederholen Sie Vorgang, bis das Gerät senkrecht ausgerichtet ist. Beim Öffnen der Türen darf sich das Gerät nicht be we gen.

Grundreinigung

Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, wischen Sie den Kühl- und Gefrierraum vor dem ersten Gebrauch mit Essigwasser aus. Wischen Sie anschließend mit klarem Wasser nach und trocknen Sie alle Teile danach ab.

Gerät in Betrieb nehmen

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
- sichtbare Schäden aufweist, z.B. die Anschlussleitung defekt ist,
- Rauch entwickelt oder verbrannt riecht,
- ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ ausschalten und unseren Service kontaktieren (siehe „Service“ auf Seite DE-32).

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.
■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.

⚠ VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

! HINWEIS

Beschädigungsgefahr!

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

- Nach dem Transport und vor dem Anschließen das Gerät ca. 2 Stunden aufrecht stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufl ießen.

- Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte und leicht zu-gängliche Steck do se (220-240 V\~ / 50 Hz). Mit dem Öffnen und Schließen der oberen Tür wird die Innenraumbeleuchtung (1) automatisch ein- und ausgeschaltet.

Alles Wichtige zur Bedienung finden Sie ab (siehe Seite DE-11).

Türanschlag wechseln

Wenn es Ihre räumlichen Verhältnisse erforden, können Sie bei Bedarf den Türanschlag Ihres Kühlgeräts wechseln. Diese Arbeit erfordert allerdings etwas handwerkliches Geschick. Bitte lesen Sie die nachfolgenden Arbeitsschritte vollständig durch, bevor Sie mit der Arbeit beginnen.

Neben dem Lieferumfang benötigen Sie:

– mittelgroßer Kreuzschlitz-Schraubendreher
– mittelgroßer Schlitz-Schraubendreher
- 8er- und 10er-Schraubenschlüssel
– einen stabilen Bindfaden
- möglichst eine zwei te Per son

Türen abnehmen

1. Stellen Sie sicher, dass das Gerät nicht ans Stromnetz an ge schlos sen ist.
2. Öffnen Sie die obere Tür, und schließen Sie die untere Tür.

(13)

1. Schieben Sie die Blindplatte (13) an der oberen Tür ein Stück vor, und heben Sie sie ab.
   Bewahren Sie die Blindplatte (13) gut auf.

(14)

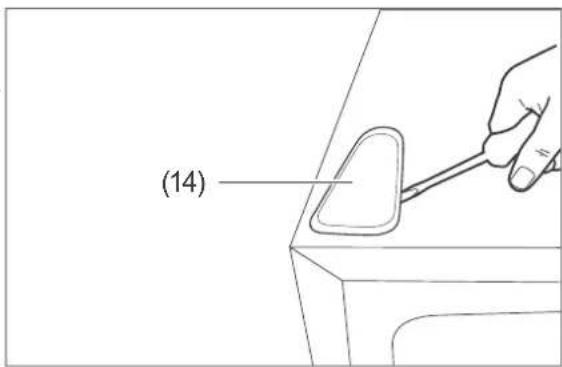

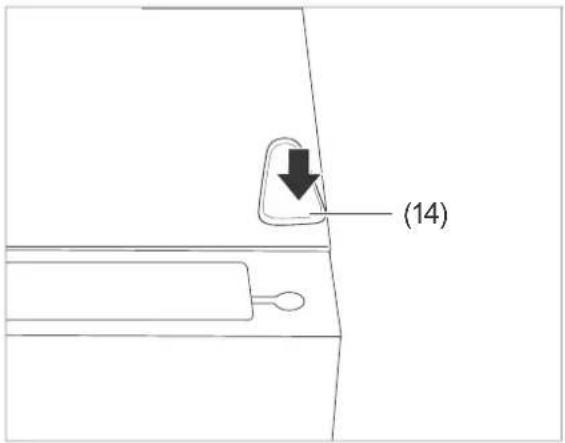

1. Hebeln Sie die gegenüberliegende Blindplatte (14) mithilfe eines Schlitz-Schraubendrehers hoch, und nehmen Sie sie ebenfalls ab.

Bewahren Sie auch diese Blindplatte gut auf.

1. Lösen Sie die drei Schrauben (15) am oberen Scharnier (16), entnehmen Sie sie, und bewahren Sie sie gut auf.

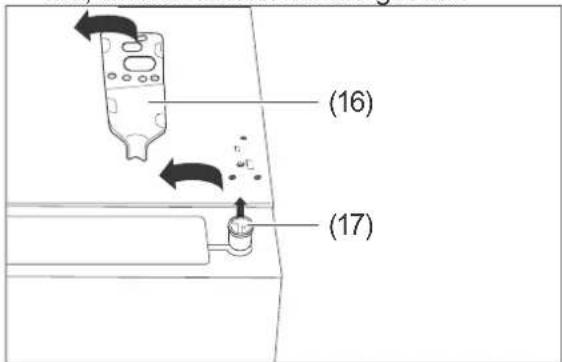

1. Nehmen Sie das obere Scharnier (16) ab.
2. Nehmen Sie den Einsatz (17) ab, und bewahren Sie ihn gut auf.

1. Heben Sie die Kühlbereichstür (2) aus dem mittleren Scharnier, und heben Sie sie ab.

1. Schrauben Sie die Schrauben (21) mit einem Kreuzschlitzschraubendreher heraus, und nehmen Sie das untere Scharnier (20) ab.

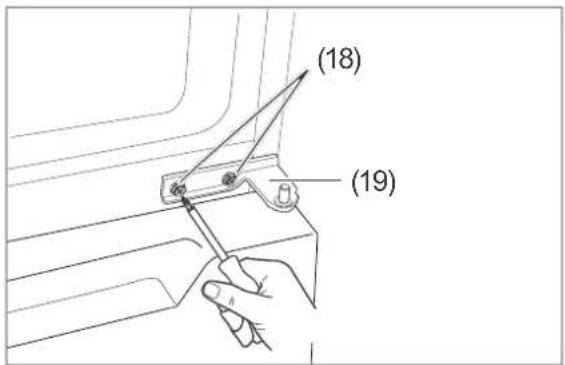

1. Schrauben Sie die beiden Schrauben (18) mit einem Kreuzschlitzschraubendreher oder einem 8er-Schraubenschlüssel heraus.

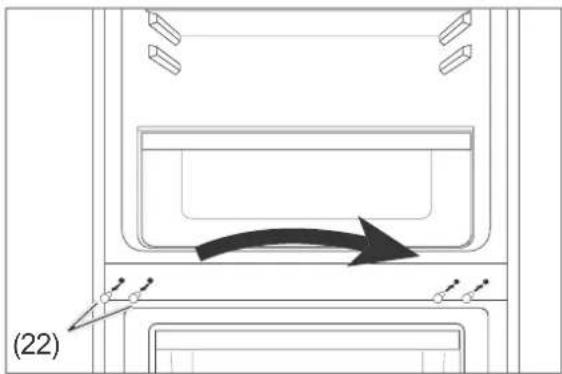

1. Hebeln Sie die Blindstopfen (22) heraus, und setzen Sie sie sie an den frei gewordenen Stellen ein, dort, wo sich zuvor die Schrauben befanden.

2. Entnehmen Sie das mittlere Scharnier (19).


(5) (20)

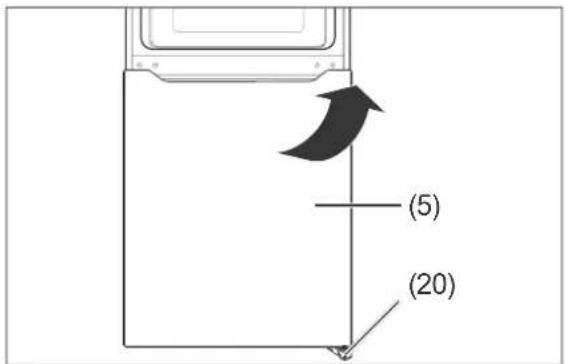

1. Heben Sie die Gefrierbereichstür (5) an, ziehen Sie sie dabei aus dem unteren Scharnier (20), und stellen Sie sie zur Seite.

1. Hebeln Sie den Blindstopfen (23) und die Abdeckkappe (24) heraus, und lösen Sie die Schraube (25).
2. Bringen Sie den Blindstopfen (23) sowie die Schraube (25) und die Abdeckkappe (24) an der gegenüberliegenden Seite wieder an.

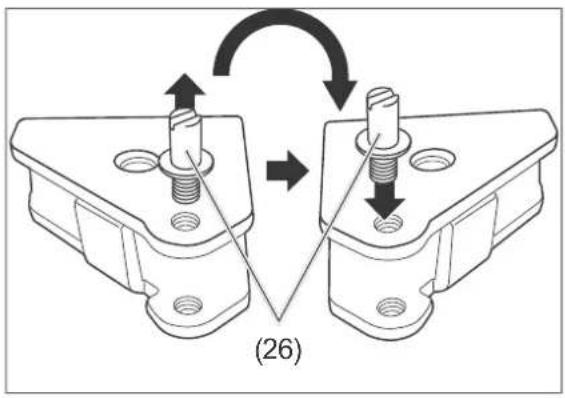

1. Drehen Sie die Stiftschraube (26) mit einem Schlitz-Schraubendreher heraus.

2. Drehen Sie das untere Scharnier (20) um, und schrauben Sie die Stiftschraube (26) dort wieder fest.

3. Schrauben Sie das untere Scharnier (20) an der neuen Anschlagseite an.

Türen vorbereiten

1. Tauschen Sie an der Gefrierbereichstür die Positionen des Blindstopfens (27) und des Einsatzes (28).

(5)

1. Drehen Sie die Gefrierbereichstür (5) um.

1. Lösen Sie die Schraube (29), und nehmen Sie die Metallverstärkung (31) ab.

1. Benutzen Sie die Schraube (29), um auf der gegenüberliegenden Seite die Metallverstärkung (32) anzuschrauben.

2. Drehen Sie die Gefrierbereichstür (5) wieder um.

(2)

1. Drehen Sie die Kühlbereichstür (2) ebenfalls um.

2. Wiederholen Sie die Schritte 3 und 4 an der Kühlbereichstür (2), und drehen Sie die Kühlbereichstür (2) wieder um.

(17) (2)

1. Setzen Sie den Kunststoff-Einsatz (17) auf der Oberseite der Kühlbereichstür (2) ein.

Türen einsetzen

(5) (33) (20)

1. Setzen Sie die Gefrierbereichstür (5) so wieder ein, dass die Stiftschraube (26) am Scharnier (20) in das Loch (33) in der Metallverstärkung gleitet.

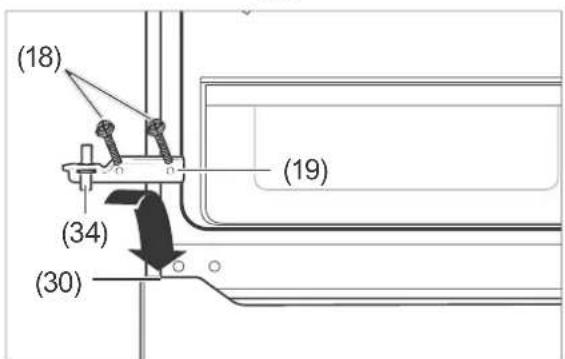

1. Bringen Sie das Scharnier (19) so wieder an, dass der untere Teil des Stifts (34) in den Einsatz (30) gleitet.
2. Schrauben Sie das Scharnier (19) mit den Schrauben (18) fest.
3. Schließen Sie die Gefrierbereichstür (5).

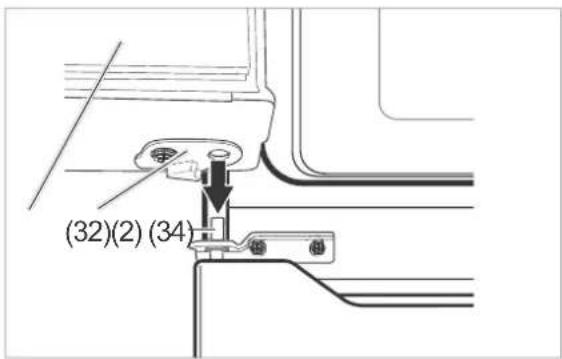

1. Setzen Sie die Kühlbereichstür (2) so wieder ein, dass der obere Teil des Stifts (34) in das Loch in der Metallverstärkung (32) gleitet.
2. Schließen Sie die Kühlbereichstür (2).

(37) (36) (36) (16) (35) (37) (17)

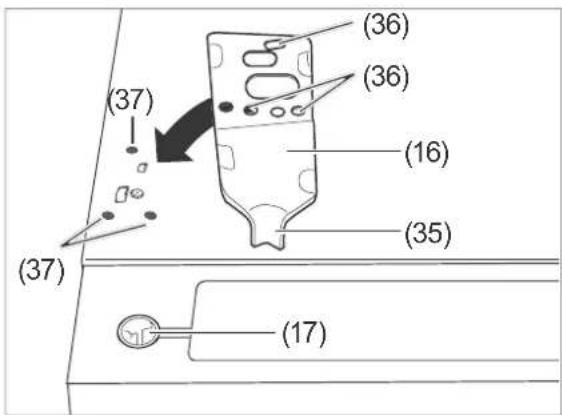

1. Setzen Sie das obere Scharnier (16) so ein, dass der Scharnierbolzen (35) in den Einsatz (17) gleitet und die Schraubenlöcher (36) über den Bohrungen (37) in der Gerätedecke liegen.

(13)

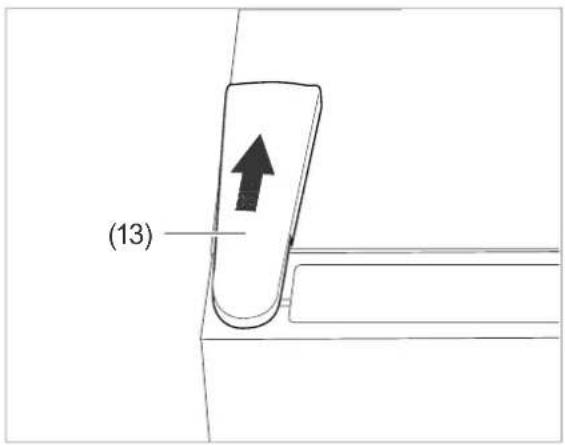

1. Legen Sie die Blindplatte (13) auf, und schieben Sie sie ein Stück zurück.


(14)

1. Setzen Sie die Blindplatte (14) auf der Anschlagseite ein.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Das kann Sie und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfendieseReparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen
Kompressor aus, Innenbeleuchtung aus.	Steckdose ohne Strom. S	teckdose mit einem anderen Gerät überprüfen.
	Netzstecker sitzt lose.	Festen Sitz des Netzsteckers kontrollieren.
Kompressor aus, Innenbeleuchtung an.	Temperaturregler (1) steht auf der niedrigsten Stufe.	Temperaturregler auf höhere Position drehen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innentemperatur steigt, schaltet sich der Kompressor selbsttätig ein.
Gerät kühlt zu stark.	Temperaturregler zu hoch eingestellt.	Niedrigere Einstellung wählen(siehe „Temperatur einstellen“ auf Seite DE-11).
Gerät kühlt nicht ausreichend.	Temperaturregler zu niedrig eingestellt.	Höhere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite 29).
	Tür nicht fest verschlossen oder Türdichtung liegt voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf (siehe Seite DE-18).
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte zwischen die Geräte stellen oder Standort wech sein.
	Speisen warm eingelagert.	Nur abgekühlte Speisen einlagern.
	Zu viel Ware eingefroren.	Maximal 2 kg auf einmal einfrieren.
	Dicke Eisschicht im Gefrierbereich.	Gefrierbereich abtauen (siehe „Gefrierbereich abtauen und reinigen“ auf Seite DE-19).
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe „Datenblatt“ am Ende dieser Gebrauchsanleitung).
	Kompressor scheint defekt.	Temperaturregler auf „max“ stellen. Schaltet der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren Service (siehe (siehe Seite DE-32).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen: Kälteaggregat läuft.
		Fließgeräusche: Kältemittel fließt durch die Rohre.
		Klicken: Kompressor schaltet ein oder aus.
	Störende Geräusche. Festen	Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper von der Geräterückseite entfernen.
Unten im Kühlbereich hat sich Wasser gesammelt.	Tauwasserablauf unterhalb der unteren Gemüseschubla-de ist verstopft.	Verstopfung des Tauwasserablaufs mithilfe eines/des mitgelieferten Reinigungsstäb-chens beseitigen.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Farbe Modell Bestellnummer
hanseaticKühl-Gefrier-Kombination	weiß HKGK 18860A2W 40861528
	Edelstahl HKGK 18860A2I 64892112

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an unseren Technik-Service:
Telefon [phone]
(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten: Sie sind für den einwandfreien Zustand des Gerätes und die fach gerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kosten ver bun den. Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können leider nicht anerkannt werden.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

VORSICHT

Brandgefahr!

Kühlgeräte enthalten in den Kühlsystemen und Isolierungen, Kältemittel und Gase, welche fachgerecht entsorgt werden müssen. Bei Austritt von Kältemittel besteht Brandgefahr.

■ Achten Sie darauf, dass an einem Kühlgerät bis zur fachgerechten Entsorgung keine Kühlrippen oder Rohre beschädigt werden.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 % FCKW- und FKW-freie Kälte- und Aufschäummittel verwendet. Dadurch wird die Ozonschicht geschützt und der Treibhauseffekt reduziert.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-frei-em Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
- Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Produktdatenblatt nach VO (EU) Nr. 1060/2010

Warenzeichen	hanseatic
Modellkennung	4086 1528 / HKGK18860A2W6489 2112 / HKGK18860A2I
Kategorie des Haushaltskühlgerätemodells	7, Kühl-Gefriergerät
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz)	A++
Energieverbrauch 223 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
NutzinhaltKühlbereichGefrierbereich / Sterne-Einstufung	215 L90 L / 4 Sterne
Lagerzeit bei Störung	17 h
Gefriervermögen	4,5 kg / 24 h
Klimaklasse: N-ST-T . Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16 °C und +43 °C bestimmt.
Luftschallemission	41 dB(A) re 1 pW
Einbaugerät	nein

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 62552 gemessen worden.

Technische Daten

Bestellnummer	4086 1528, 6489 2112
Gerätebezeichnung	Kühl-Gefrier-Kombination
Modell	HKGK18860A2WHKGK18860A2I
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	188,0 cm × 59,5 cm × 63,0 cm
Leergewicht	64 kg
Kältemittel	R600a
Kältemittel Füllmenge	79 g
Schaummittel	Zyklopentan
Leistungsaufnahme	75 W
Versorgungsspannung / Frequenz / Nennstrom	220 - 240 V / 50 Hz / 0,6 A
Schutzklasse	I
