BEDIENUNGSANLEITUNG HKS8555GA3I Hanseatic

Kühl-Gefrier-Kombination

Inhaltsverzeichnis

Lieferung DE-3

Lieferumfang DE-3

Lieferung kontrollieren ..... DE-3

Geräteteile / Bedienelemente ..... DE-4

Sicherheit DE-5

Bestimmungsgemäßer Gebrauch . . DE-5

Begriffserklärung DE-5

Symbolerklärung DE-5

Sicherheitshinweise ..... DE-6

Bedienung .....DE-11

Voraussetzungen zur sicheren

Verwendung .....DE-11

Gerät ein- und ausschalten .....DE-11

Temperatur einstellen .....DE-11

Glas- und Türablagen ..... DE-12

Nahrungsmittel kühlen DE-13

Kühlbereich bestücken ..... DE-13

Qualität erhalten ..... DE-14

Lebensmittel einfrieren /

Tiefkühlkost lagern ..... DE-15

Lebensmittel einfrieren ..... DE-15

Tiefkühlkost lagern ..... DE-17

Lebensmittel auftauen ..... DE-17

Eiswürfel herstellen ..... DE-17

Pflege und Wartung DE-18

Türdichtungen kontrollieren und

reinigen DE-18

Außenwände reinigen ..... DE-18

Rückseite reinigen ..... DE-18

Abtauen und Innenbereich reinigen .DE-19

Innenbeleuchtung ..... DE-20

Inbetriebnahme ..... DE-21

Voraussetzung zur Inbetriebnahme .DE-21

Auspacken und Aufstellen ..... DE-21

Gerät aufstellen und ausrichten . . . DE-22

Grundreinigung DE-22

Gerät elektrisch anschließen ..... DE-23

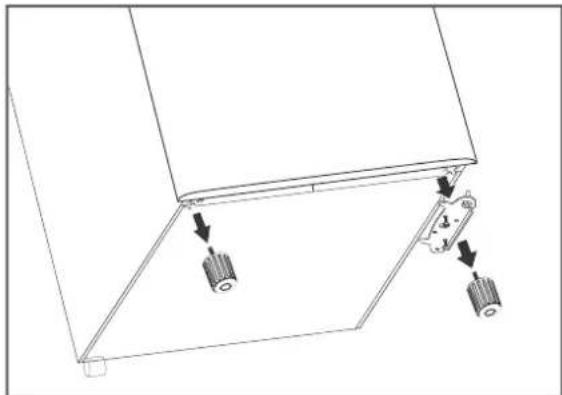

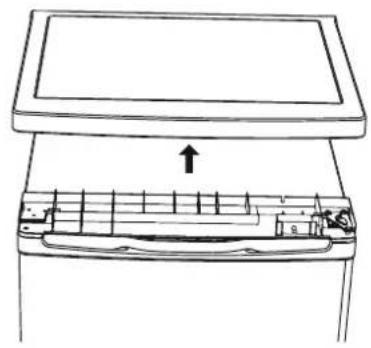

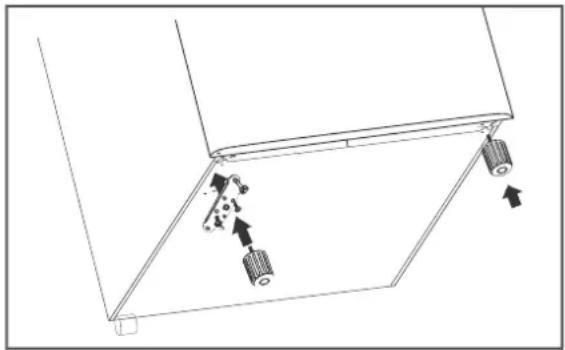

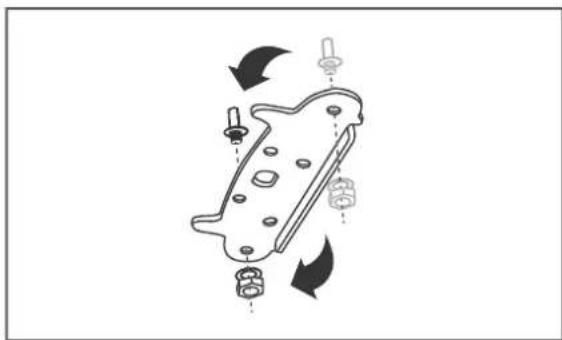

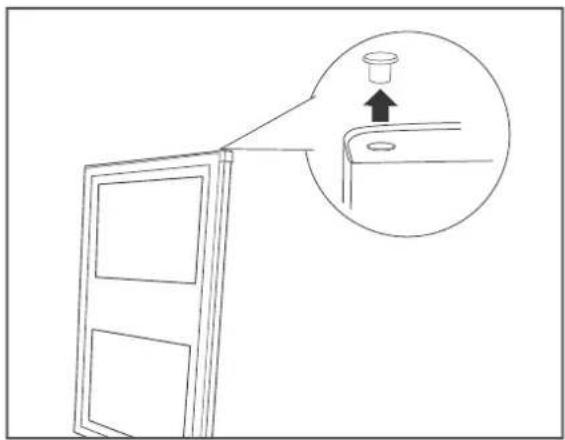

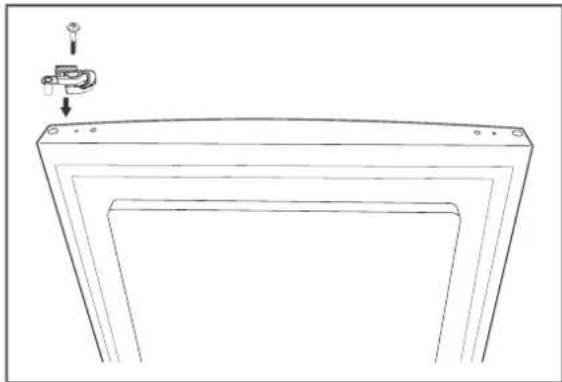

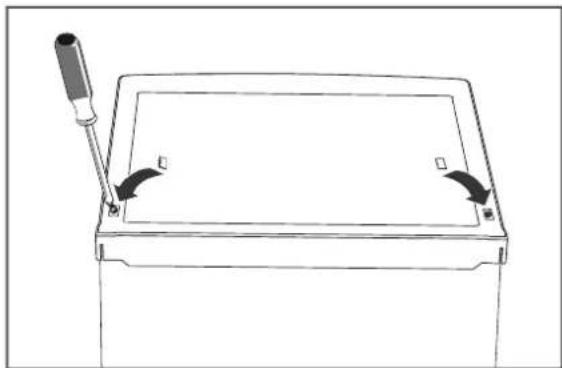

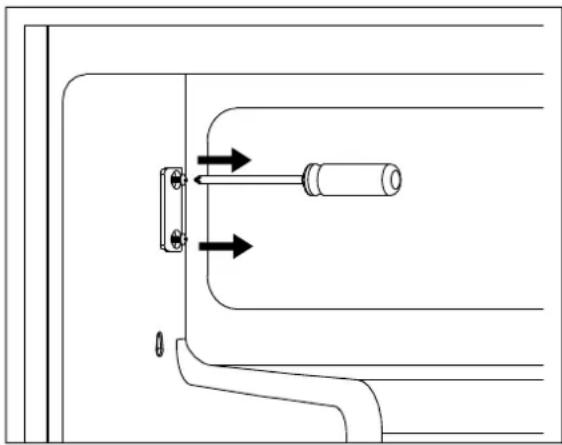

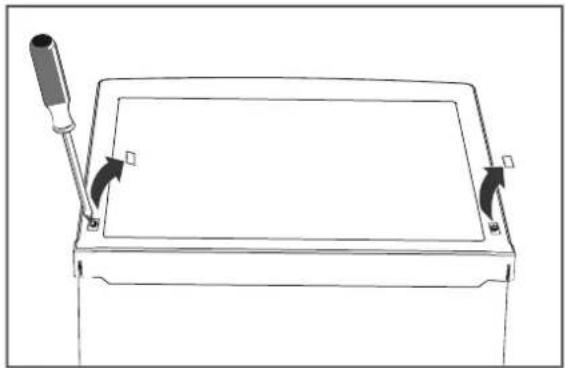

Türanschlag wechseln DE-24

Kühlschrank ausrichten ..... DE-27

Fehlersuchtabelle ..... DE-28

Service DE-30

Beratung, Bestellung und

Reklamation DE-30

Reparaturen und Ersatzteile ..... DE-30

Umweltschutz DE-31

Elektro-Altgeräte

umweltgerecht entsorgen ..... DE-31

Unser Beitrag zum Schutz der

Ozonschicht ..... DE-31

Produktdatenblatt nach

VO (EU) Nr. 1060/2010 ..... DE-32

Technische Daten DE-33

Informationen zum Aufstellen und zur Erstinbetriebnahme fi nden Sie ab Seite DE-21.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und

die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle onen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Funkti-

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

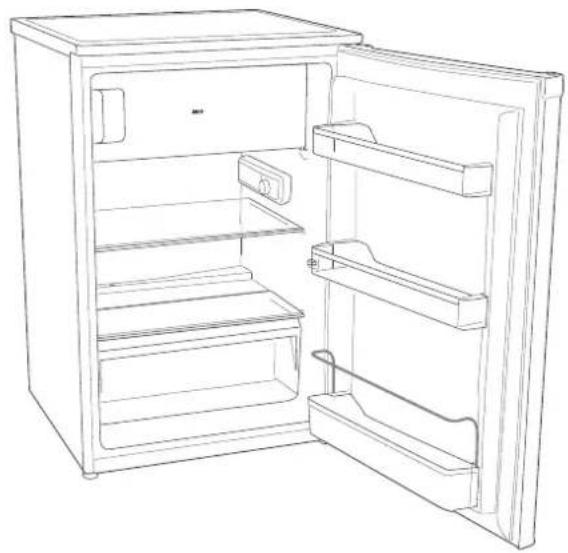

Lieferung

1× Kühlschrank
1× Eierablage
1× Eiswürfelbehälter
1× Reinigungsstäbchen
1× Kunststoff-Einsatz

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite DE-21).
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-30).

WARNUNG!

Stromschlaggefahr!

Nie ein beschädigtes Gerät in Betrieb nehmen.

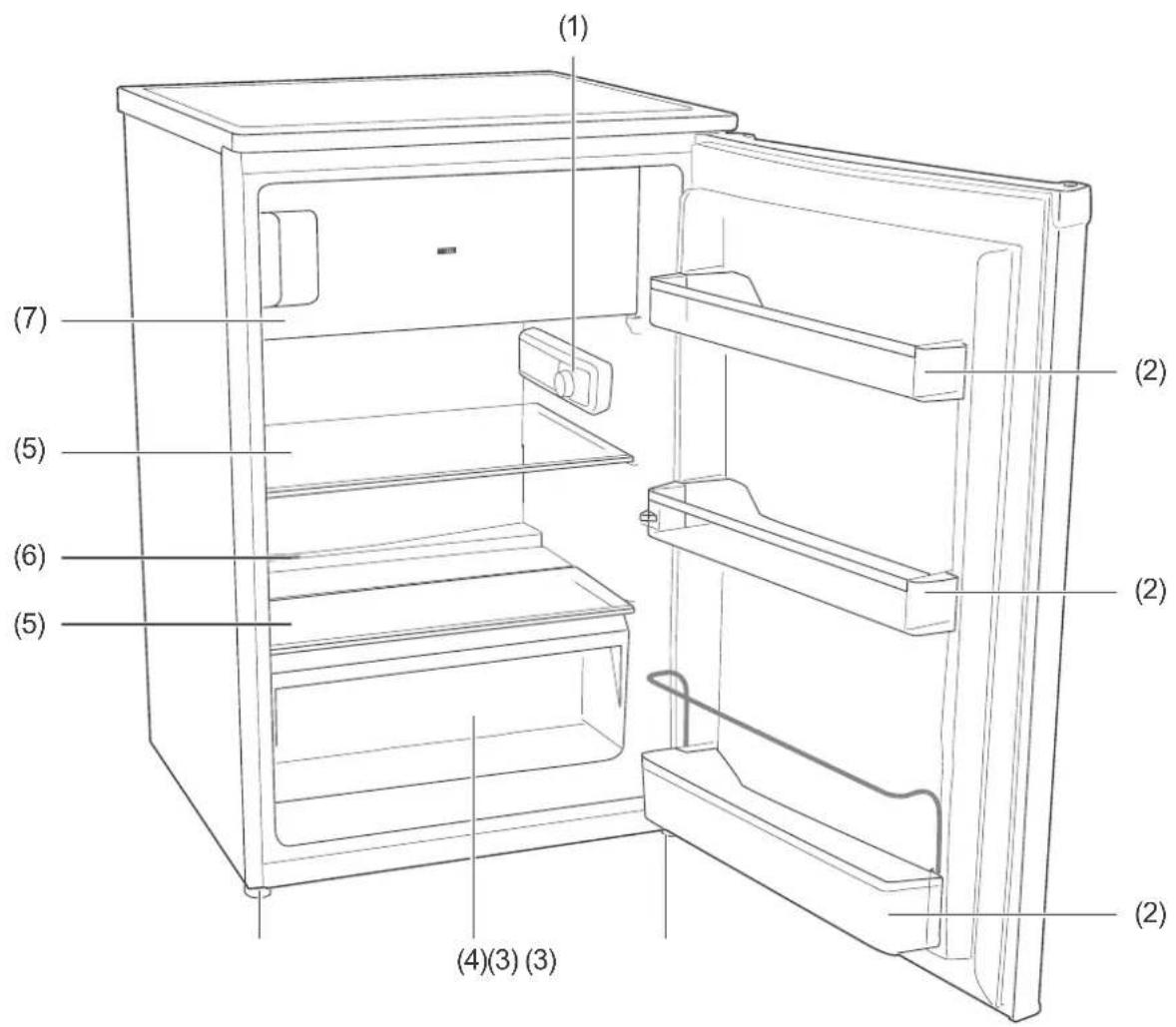

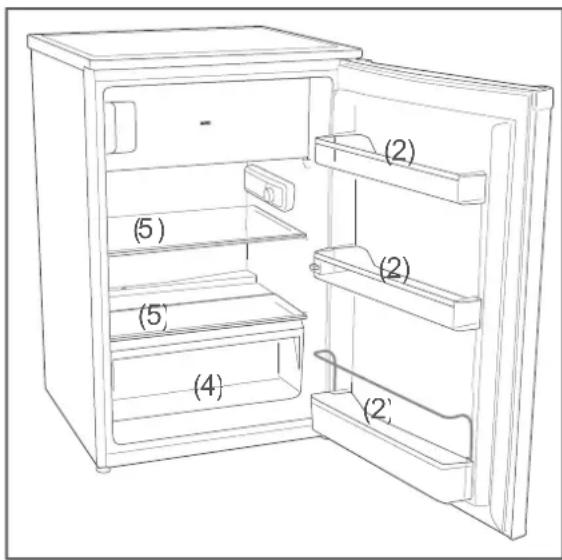

Geräteteile / Bedienelemente

(1) Temperaturregler und Innenbeleuchtung
(2) Türfach, 3×
(3) Schraubfuß, 2×

(4) Gemüsefach
(5) Glasablage, 2×

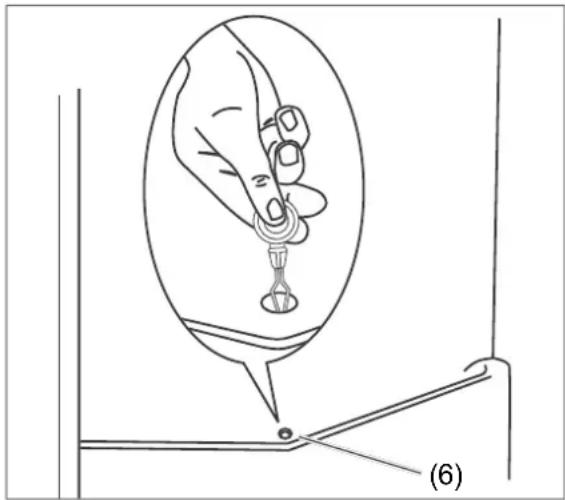

(6) Tauwasserablauf
(7) Gefrierfach

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum

– Kühlen frischer Lebensmittel,
– Einlagernhandelsüblicher Tiefkühl- kost,
– Tiefkühlen frischer, zimmerwarmer Lebensmittel,
– Zubereiten von Eiswürfeln.

Das Gerät ist für den Gebrauch im privaten Haushalt konzipiert und nicht für eine gewerbliche Nutzung oder Mehrfachnutzung ausgelegt (z. B.: Verwendung durch mehrere Parteien in einem Mehrfamilienhaus).

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Vorsicht: Brandgefahr!

Symbol „4 Sterne“: Gefrierbereich mit -18 °C oder käl ter

Dieses Gerät erfüllt die geltenden europäischen und nationalen Richtlinien. Dies wird durch die CE Kennzeichnung bestätigt (entsprechende Erklärungen sind beim Hersteller hinterlegt).

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Inbetriebnahme, Bedienungetc.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
– Rauch entwickelt oder verbrannt riecht,
-ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-30).

- Das Gerät entspricht der Schutzklasse I und darf nur an eine Steck-dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähere Informationen hierzu fi nden Sie auf dem Typenschild.

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.
■ Die vollständige Trennung vom Stromnetz erfolgt bei diesem Gerät nur durch Ziehen des Netzsteckers. Gerät daher nur an eine gut zugängliche Steckdose anschließen, damit es im Störfall schnell vom Stromnetz getrennt werden kann.
■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.
■ Bei der Aufstellung des Gerätes ist sicherzustellen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
■ Ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite der Geräte platzieren.
■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Immer am Netzstecker selbst, nicht am Netzkabel anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.
■Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst

oder eine qualifi zierte Fachkraft ausgetauscht werden.

■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen. Wenden Sie sich im Bedarfsfall an unseren Service (siehe Seite DE-30).
- Wenn eigenständige oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.
■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.
■ Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.

■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.
■ Zum Abtauen auf keinen Fall Abtausprays verwenden. Sie können ex plosiveGasebilden.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen. Kinder dürfen nicht mit dem

Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Sicherstellen, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen.
■ Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.
■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.

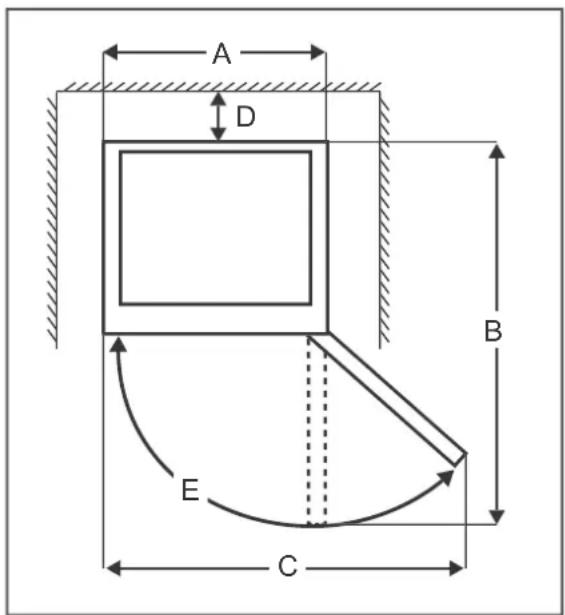

- Gerät nicht direkt an die Wand stellen. Halten Sie die Mindestabstände ein (siehe „Auspacken und Aufstellen“ auf Seite DE-21).

Gefahren durch Kältemittel!

Im Kältemittelkreis lauf Ihres Gerätes befindetsichdasumweltfreundliche, aberbrennbareKältemittelR600a(Isobutan).

■ Me cha ni sche Ein grif fe in das Käl system sind nur autorisierten Fachkräften er laubt.
■ Den Kältemittelkreislauf nicht beschädigen, z.B. durch Aufstechender Kältemittelkanäledes Verdampfers mitscharfen Gegenständen, Abkni-

ckenvonRohrleitungen,Aufschneiden der Isolierung usw.

■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au genschä den führen. In diesem Fall die Augen unter klarem Wasser spülen und sofort ei nen Arzt rufen.
- Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m ^3 je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät ist im Datenblatt am Ende dieser Gebrauchsanleitung angegeben.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
■ Prüfen, ob Transportwege und Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).

- Sockel, Schubfächer, Tür etc. nicht als Tritt brett oder zum Ab stützen verwenden.

■ Keine schweren Gegenstände auf dem Gerät abstellen, sie könnten herunterfallen und Verletzungen verur-

te-sachen.

■ Netzkabel so verlegen, dass es nicht zur Stolperfalle wird.

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseeis oder Eiswürfeln geeignet.
■ Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Gesundheitsgefahr!!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

• Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
  ■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
  ■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).

■ Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 34 Stunden).
- Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.
■ Zur Bereitung von Eiswürfeln nur Trinkwasser verwenden.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperatur anstieg im Inneren kommen.

- Immer die vorgeschriebene Umgebungstemperatureinhalten(siehe „Klimaklassen“ im Datenblatt am Ende dieser Gebrauchsanleitung).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut verlet zun gen führen. Auch bei trockener Haut sind Hautschäden möglich.
■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

HINWEIS

Beschädigungsgefahren

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

■ Das Kühlgerät möglichst nur vertikal transportieren.
■ Vor Inbetriebnahme das Kühlgerät 2 Stunden aufrecht stehen lassen. Währenddessen fl ießt das Schmiermittel in den Kompressor zurück.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Gerät nicht an der Tür ziehen oder heben.
■ Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.
■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.
■ Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
■ Keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräteinneren verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

■ Keine Glas- oder Metallgefäße mit Wasser, Limonade, Bier etc. einlagern. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.
- Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 5 mm bildet. Bei zu starker Eisbildung steigt der Stromverbrauch und die Tür schließt eventuell nicht mehr dicht ab.
■Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen verwenden.DieWärmedämmungund der In nen be häl ter sind kratz- und hitzeempfi nd lich oder können schmelzen.

■ Beim Reinigen beachten:

- Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststoffflächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

- Nur weiche Tücher verwenden.

- Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten.

■ Nur Originalzubehörteile verwenden.

Bedienung

Voraussetzungen zur sicheren Verwendung

• Sie haben das Kapitel „Sicherheit Seite DE-5 gelesen und alle Sicher heits-hinweise verstanden.
  – Das Gerät ist aufgestellt und angeschlos-2. sen wie im Kapitel „Inbetriebnahme“ ab Seite DE-21 beschrieben. 3.

Ausschalten

1. Stellen Sie den Temperaturregler (1) auf „0“.
   Der Kompressor ist ausgeschaltet. Das Gerät kühlt nicht. Die Innenbeleuchtung funktioniert weiterhin.
   Um das Gerät ganz auszuschalten, ziehen Sie den Netzstecker.
2. Wenn das Gerät ausgeschaltet ist, lassen Sie die Tür leicht geöffnet, damit sich kein Schimmel bildet.

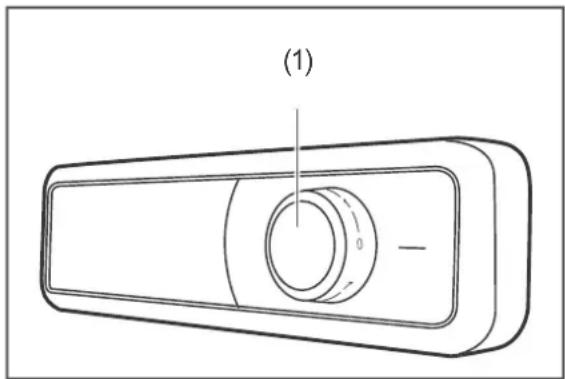

Gerät ein- und ausschalten

(1)

Der Temperaturregler (1) dient auch zum Ein- und Ausschalten des Geräts. Er befindet sich an der rechten Wand im Kühlbereich und ist stufenlos einstellbar.

Einschalten

1. Stecken Sie den Netzstecker in eine leicht zugängliche Steck do se (220–240 V\~/50 Hz).
2. Stellen Sie den Temperaturregler (1) auf eine Einstellung zwischen „1“ und „7“. Das Gerät ist damit eingeschaltet. Der Kompressor beginnt zu arbeiten, das Kältemittel strömt durch die Rohre und Sie hören ein leises Rauschen. Die Innenbeleuchtung schaltet ein, sobald die Tür geöffnet wird, und schaltet aus, wenn die Tür geschlossen wird.
3. Macht das Gerät störende Geräusche, überprüfen Sie den festen Stand und entfernen Sie Gegenstände, die auf dem Gerät liegen.

Temperatur einstellen

WARNUNG

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen.

• Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe „Klimaklassen“ im Datenblatt am Ende dieser Gebrauchsanleitung).

Mit dem Temperaturregler (1) können Sie die Temperatur im Kühl- und im Gefrierbereich einstellen.

- Wählen Sie zunächst eine mittlere Einstellung.

- Wählen Sie bei ansteigender Um gebungstemperatur, z. B. im Sommer, eine entsprechend höhere Einstellung.

Um die Kühlleistung im Kühl- und Gefrierbereich zu

– erhöhen, drehen Sie den Temperaturregler in Richtung „7“.

- verringern, drehen Sie den Temperaturregler in Richtung „0“.

- erhöhen, drehen Sie den Temperaturregler in Richtung „7“. - verringern, drehen Sie den Temperaturregler in Richtung „0“.

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 2 Kühl-/Gefrierthermometer.

Platzieren Sie eins im Kühlbereich und eins im Gefrierbereich. Die richtige Temperatur im Kühlbereich beträgt +6 °C. Im Gefrierbereich beträgt die ideale Lagertemperatur -18 °C.

Glas- und Türablagen

Die Glasablagen (5) und die Türfächer (2) lassen sich herausnehmen und bei Bedarf anders anordnen.

1. Ablage bzw. Türfach anheben und herausnehmen.
2. Ablage bzw. Türfach an neuer Position von oben einsetzen.

Nahrungsmittel kühlen

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseis oder Eiswürfeln geeignet.
■ Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Kühlbereich bestücken

- Bestücken Sie den Kühlbereich so, dass er die Temperaturverhältnisse im Inneren optimal ausnutzt:

– Legen Sie streichfähige Butter und Käse in das Türfach (2) im oberen Kühlbereich. Dort ist die Temperatur am höchsten. – Lagern Sie Konserven Gläser und Eier in dem Türfach im mittleren Kühlbereich. Die Eier legen Sie am besten auf die mitgelieferte Eierablage.

• Stellen Sie Getränkekartons und Flaschen in das Türfach im unteren Kühlbereich. Stellen Sie volle Behälter dichter ans Scharnier, um die Belastung der Tür zu vermindern.
  – Legen Sie Gekochtes und Gebackenes auf die Glasablagen (5).
  – Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasablage über dem Gemüsefach (4). Dort ist die Temperatur am niedrigsten. – Legen Sie frisches Obst und Gemüse in das Gemüsefach.

• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.

• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.

• Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen,

– wenn die Tür häufig oder lange geöffnet wird.

– wenn die vorgeschriebene Raumtemperatur ü ber- oder unterschritten wird.

- Der Energieverbrauch ist auch abhängig vom gewählten Standort (nähere Informationen siehe Seite DE-21).

Qualität erhalten

- Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Le bens mit tel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder han dels übli che Folien.

• Legen Sie die Lebensmittel

– so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab.

– nicht direkt an die Rückwand. Sie kön nen sonst an der Rück wand fest frie ren.

Lebensmittel einfrieren / Tiefkühlkost lagern

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
■ Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 34 Stunden).
- Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Ge frierfachs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut verlet zun gen führen. Auch bei trockener Haut sind Hautschäden möglich.
■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierfach in den Mund nehmen.

Lebensmittel einfrieren

Einfrieren heißt, frische, zimmerwarme Lebensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzufrieren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d. h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lagertemperatur von -18 ^ .

Lebensmittel vorbereiten

• Frieren Sie nur qualitativ einwandfreie Lebensmittel ein.
• Frieren Sie frische und zubereitete Speisen ungesalzen und ungewürzt ein. Ungesalzen eingefrorene Lebensmittel haben eine längere Haltbarkeit.
• Lassen Sie zubereitete Lebensmittel abkühlen, bevor Sie sie einfrieren. Das spart nicht nur Energie, sondern vermeidet auch übermäßige Reifbildung im Gefrierfach.
• Kohlensäurehaltige Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht.

Die geeignete Verpackung

Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchs- und Geschmacksstoffen und Austrocknen (Ge frier brand) schützen.

• Verwenden Sie nur Verpackungsmaterial, das widerstandsfähig, luft- und flüssigkeits undurchlässig, nicht zu steif und zu beschriften ist. Es sollte als Gefrierverpackung ausgewiesen sein.
• Verwenden Sie zum Verschließen Plastik-Clips, Gummiringe oder Klebebänder.

Das Portionieren

• Verwenden Sie möglichst flache Portionen; diese frieren schneller bis in den Kern durch.
• Streichen Sie die Luft aus dem Gefrierbeutel heraus, denn sie begünstigt das Austrocknen und nimmt Platz weg.
• Füllen Sie Flüssigkeitsbehälter max. zu 34 , denn beim Frieren dehnt sich Flüssigkeit aus.
• Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit wie Wasser, Limonade, Bier etc. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen. Frieren Sie nur hochprozentigen Alkohol (ab vol. 40%) ein; achten Sie darauf, dass er fest verschlossen ist.
• Kennzeichnen Sie das Gefriergut nach Art, Menge, Einfrier- und Verfalldatum. Benutzen Sie möglichst wischfeste Filzschreiber oder Klebeetiketten.

So bestücken Sie richtig

Kleinere Menge einfrieren

Sobald die Temperatur im Gefrierfach bei -18 °C liegt, können Sie frische, zimmerwarme Lebensmittel einfrieren.

Maximales Gefriervermögen

Halten Sie das maximale Gefriervermögen ein. Sie finden die Angabe „Gefriervermögen in kg/24h“ im Datenblatt am Ende dieser Gebrauchsanleitung.

Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut bekommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingelagerten Gefriergut nicht vermeiden, empfehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierfach zu schaffen.

Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurzfristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren.

Tiefkühlkost lagern

Auf dem Weg vom Hersteller in Ihr Gefrierge-rät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens -18°C betragen.

Kaufen Sie deshalb keine Ware, die

– in bereiften, stark vereisten Truhen liegt.
– oberhalb der vorgeschriebenen Markierungs marke gestapelt ist.
– teilweise verklumpt ist (vor allem bei Beeren und Gemüse leicht festzustellen).
– Schnee und Saftspuren aufweist.

Transportieren Sie Tiefkühlkost in Spez boxen aus Styropor oder in Isoliertaschen.

Beachten Sie die Lagerbedingungen und -zeiten auf der Verpackung.

Bereiten Sie aufgetaute Lebensmittel so schnell wie möglich zu. Entsorgen Sie die Auftaufl üssigkeit.

Eiswürfel herstellen

! VORSICHT

Gesundheitsgefahr!

Der Verzehr von Eiswürfeln, die mit zverunreinigtem oder abgestandenem Wasser bereitet wurden, kann die Gesundheit gefährden. Durch falsche Handhabung besteht die Gefahr einer Lebensmittelvergiftung.

■ Zur Bereitung von Eiswürfeln nur frisches Trinkwasser verwenden.

- Füllen Sie den mitgelieferten Eiswürfelbehälter zu 34 mit frischem Trinkwasser und legen Sie ihn waagerecht in das Gefrierfach.

Lebensmittel auftauen

Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen:

- Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierfach und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen.

- Tauen Sie Fleisch, Geflügel und Fisch immer im Kühlschrank auf. Ach ten Sie darauf, dass das Gefriergut nicht in der eigenen Auftauflüssigkeit liegt.

- Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sich so vermehrt Bakterien und Keime bilden können.

- Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen und schließen Sie die Packung sofort wieder. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verbleibenden Lebensmittel.

Die Eiswürfel lösen sich am besten, indem Sie den Eiswürfelbehälter leicht biegen oder kurze Zeit unter fließendes Wasser halten.

Pflege und Wartung

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Beim Herausziehen des Netzsteckers immer am Netzstecker selbst anfassen, nicht an der Netzanschlussleitung ziehen.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten.

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

HINWEIS

Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststofffl ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren und reinigen

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.
2. Falls die Dich tung nicht überall gleichmäßig an liegt: Erwärmen Sie die Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner und ziehen Sie sie mit den Fin gern etwas her aus.
3. Reinigen Sie verschmutzte Dichtungen nur mit klarem Wasser.

Außenwände reinigen

– Lackierte Oberflächen Verwenden Sie nur eine leichte pH-neutra- le Seifenlauge.
- Edelstahl-Oberflächen Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Rückseite reinigen

Befreien Sie ein- bis zweimal im Jahr die Geräterückseite und den Kompressor von Staub.

- Fegen Sie die Geräterückseite und den Kompressor mit einem weichen Besen vorsichtig ab.

Abtauen und Innenbereich reinigen

Feuchtigkeit aus den Lebensmitteln und der Umgebungsluft schlägt sich im Innenraum des Geräts als Reif nieder. Mindestens ein mal im Jahr, spätestens aber, wenn die Reif schicht ca. 4 mm dick ist, sollten Sie Eis und Reif an den Innenwänden des Gefrierbereichs entfernen. Andernfalls bildet das Eis eine Isolierschicht, welche die Kälteabgabe erschwert und den Stromverbrauch ansteigen lässt.

Der Kühlbereich muss nicht abgetaut werden, denn es ist mit einer Abtau-Automatik ausgestattet. Reif und Eis werden automatisch abge taut und das Tauwasser auf der Rückseite des Gerä ts in einer Tauwasserschale gesammelt. Durch die Wärme des Mo tors verdunstet das Tauwasser.

Um das Gefrierfach abzutauen, scha Sie zunächst eine Kältereserve. Stellen Sie den Temperaturregler (1) hierfür mindestens 3 Stunden vor dem Abtauen auf „7“.

Die Tief kühl kost taut nun nicht so schnell auf.

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einer Verpuffung oder Explosion führen!

■ Auf keinen Fall Abtausprays verwenden. Sie können explosive Gase bilden.
■ Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als vom Hersteller empfohlen. Z.B. keine elektrischen Heizgeräte, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und die Innenwände sind kratz- und hitzeempfindlich oder können schmelzen.

1. Stellen Sie den Temperaturregler (1) auf „0“.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Nehmen Sie das Gefriergut aus dem Gefrierfach und die Lebensmittel aus dem Kühlbereich heraus.
4. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben. Wenn Sie keine Möglichkeit haben, das Gefriergut in einem anderen Gefrierschrank zwischenzulagern, wickeln Sie es dick in Zeitungspapier ein und lagern Sie es während der Abtauzeit in einem kühlen Raum oder in einer Isoliertasche.
5. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in das Gefrierfach. Das Abtauen wird da durch beschleu nigt.
6. Lassen Sie die Tür und die Tür des Gehäft hierfachs während des Ab tauens geöffnet und legen Sie einen Wischlappen vor das Gerät, um austretendes Tauwasser aufzufangen. Die Abtauzeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Rei ni gen des Geräts be gon nen werden.
7. Nehmen Sie die Gemüsefach (4), und die Glasablagen (5) aus dem Kühlbereich heraus. Um die Türablagen (2) herauszunehmen, drücken Sie sie seitlich etwas zusammen und ziehen Sie sie gleichzeitig nach oben aus der Halterung heraus.
8. Reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.
9. Wischen Sie die In nen räume mit warmem Wasser und Spülmittel aus. Geben Sie beim Nach wi schen etwas Essig ins Wasser, um Schimmelbildung vor zu beu gen. Wischen Sie die Innenräume trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen.

(6)

1. An der Rückwand des Kühlbereichs, oberhalb des Gemüsefachs, befindet sich der Tauwasserablauf (6). In der Öffnung des Tauwasser ablaufs steckt das Reinigungsstäbchen. Reinigen Sie damit den Tauwasserablauf.
2. Reinigen Sie die Türdichtungen nur mit klarem Wasser, sie sind empfindlich gegen Öl und Fett.
3. Setzen Sie die Glasablagen, das Gemüsefach und die Türablagen wieder ein.
4. Legen Sie die Lebensmittel zurück in den Kühlbereich bzw. das Gefrierfach.
5. Stecken Sie den Netzstecker wieder in die Steckdose und drehen Sie den Temperaturregler (1) auf Stufe „7“.
6. Sobald eine Temperatur von -18 ^ erreicht ist, drehen Sie den Temperaturregler wieder in die übliche Position.

Innenbeleuchtung

WARNUNG

Stromschlaggefahr!

Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Abdeckungen von der Innenbeleuchtung nicht entfernen.
■ Nicht versuchen, die Innenbeleuchtung auszutauschen.

Die Innenbeleuchtung schaltet sich beim Öffnen der Tür automatisch ein und erlischt beim Schließen.

Als Leuchtmittel werden LEDs verwendet, die wartungsfrei sind. Sollte die Innenbeleuchtung einmal ausfallen, wenden Sie sich an unseren Service (siehe Seite DE-30).

Das Leuchtmittel hat den folgenden ILCOS-Code: ???.

Inbetriebnahme

Voraussetzung zur Inbetriebnahme

Sie haben das Kapitel „Sicherheit“ ab Seite DE-5 gelesen und alle Sicher heits-hinweise verstanden.

Auspacken und Aufstellen

WARNUNG

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.

VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport die Hilfe einer weiteren Person in Anspruch nehmen.
■ Schub fach, Tür etc. nicht als Tritt brett oder zum Ab stüt zen ver wen den.

Gefahren durch Kältemittel!

■ Den Kältemittelkreislauf nicht beschädigen, z.B. durch Aufstechender Kältemittelkanäledes Verdampfers mitscharfen Gegenständen, Abknicken von Rohrleitungen usw.

■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem Fall die Au gen unter kla rem Wasser und ru fen Sie sofort ei nen Arzt.

■ Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät ist im Datenblatt am Ende dieser Gebrauchsanleitung angegeben.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Kühlgerät möglichst nicht in die Horizontale kippen.
■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

- Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe „Klimaklasse“ im Datenblatt am Ende dieser Gebrauchsanleitung).

1. Packen Sie das Gerät aus und entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.
2. Wählen Sie einen geeigneten Standort und halten Sie die vorgegebenen Mindestabstände und Umgebungstemperaturen ein (siehe nächste Seite).

A D B E C

Platzbedarf nach Gerätemaßen

A: 54,5 cm B: 107 cm

• Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum mindestens 3 m³ groß sein.
  – Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.
  – Gut geeignet sind Standorte, die trocken, gut belüftet und möglichst kühl sind.
  – Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizkörper.

• Diese Mindestabstände müssen eingehalten werden:

• zu Elektroherden 3 cm

• zu Öl- und Kohleherden 30 cm
• zu anderen Kühlgeräten 2 cm
• zu Wasch-/Geschirrspülmaschinen 2 cm

- Möchten Sie diese Abstände verringern, können Sie eine Isolierplatte zwischen den Geräten anbringen.

- Wenn am Aufstellungsort eine Fußbodenheizung installiert ist, stellen Sie das Kühlgerät auf eine Isolierplatte aus festem Material.

Gerät aufstellen und ausrichten

1. Stellen Sie das Gerät auf einen möglichst ebenen, festen Untergrund.

2. Um eine ausreichende Luftzirkulation zu gewährleisten,

3. muss der gesamte Raum oberhalb des Gerätes frei bleiben.
   – darf das Gerät nicht direkt an der Wand stehen (min. 5 cm Abstand lassen)

- muss der Abstand von den Lüftungsschlitzen bis zur Wand, zu Schränken oder anderen Geräten mindestens 15 cm betragen.

1. Überprüfen Sie den Stand mit einer Wasserwaage.
2. Gleichen Sie Unebenheiten des Untergrunds mithilfe der beiden vorderen Schraubfüße aus.

– Schließen Sie dazu die Tür.
- Kippen Sie das Gerät leicht nach hinten und drehen Sie die Schraubfüße hinein bzw. heraus.
- Richten Sie das Gerät wieder auf und überprüfen Sie die Ausrichtung mit einer Wasserwaage. Wiederholen Sie den Vorgang, bis das Gerät senkrecht ausgerichtet ist. Beim Öffnen der Tür darf sich das Gerät nicht bewegen.

Grundreinigung

Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, wischen Sie den Innenraum vor dem ersten Gebrauch mit Essigwasser aus. Wischen Sie anschließend mit klarem Wasser nach und trocknen Sie alle Teile da- nach ab.

Gerät elektrisch anschließen

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es

–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,

– Rauch entwickelt oder verbrannt riecht,

-ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-30).

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.
■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

HINWEIS

Beschädigungsgefahr!

Wenn das Kühlgerät in der Vertikalen trans portiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

- Nach dem Transport und vor dem Anschließen das Gerät ca. 2 Stunden aufrecht stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufl ießen.

- Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte und leicht zu-gängliche Steck do se (220-240 V\~ / 50 Hz).

Alles Wichtige zur Bedienung finden Sie ab Seite DE-11.

Türanschlag wechseln

Bei Auslieferung befindet sich der schlag rechts. Da der Wechsel des Türanschlags etwas handwerkliches Geschick erfordert, lesen Sie die Arbeitsschritte bitte erst einmal durch. Um den Türanschlag zu wechseln, benötigen Sie folgendes Werkzeug:

– Kreuzschlitz-Schraubendreher
- 8er und 10er Maul- oder Steckschlüssel

1. Ziehen Sie den Blindstopfen aus der Oberseite der Tür heraus.

1. Lösen Sie die beiden Schraubabdeckungen auf der Oberseite der Abdeckung mit einem Schlitz-Schraubendreher.
2. Drehen Sie die zwei Schrauben links und rechts aus der Oberseite der Abdeckung heraus. Verwenden Sie dafür einen Kreuzschlitz-Schraubendreher.

Türan-

1. Hebeln Sie die beiden Seiten der Abdeckung vorne leicht nach außen und heben Sie die Abdeckung nach vorne ab. Achten Sie dabei darauf, den Temperaturregler nicht zu beschädigen.

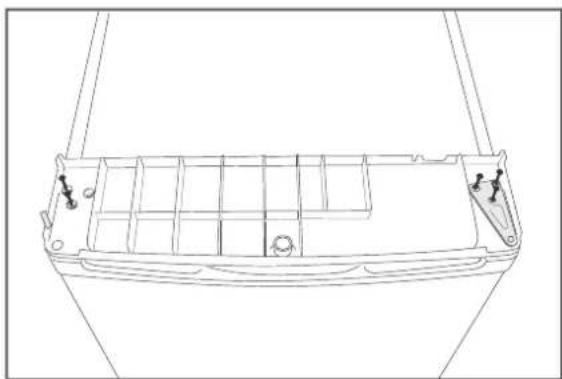

1. Drehen Sie die drei Befestigungsschrauben der Scharnierplatte und die beiden einzelnen Schrauben auf der gegenüberliegenden Seite heraus. Verwenden Sie dafür einen 8er Schlüssel oder einen Kreuzschlitz-Schraubendreher. Nehmen Sie die Scharnierplatte ab.

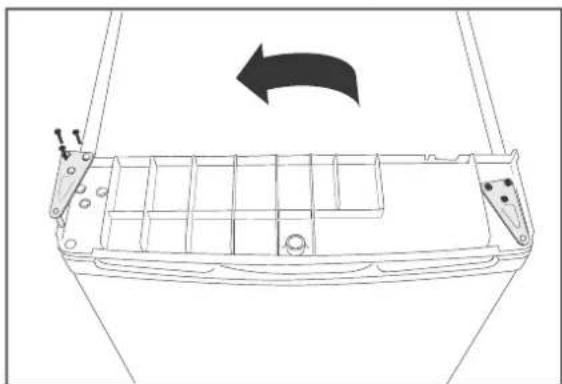

1. Schrauben Sie die Scharnierplatte sowie die beiden einzelnen Schrauben auf der jeweils gegenüberliegenden Seite wieder an.

1. Legen Sie die Abdeckung wieder auf den Kühlschrank zurück. Drücken Sie an beiden Seiten vorne links und rechts auf die Abdeckung, bis sie einrastet.
2. Schrauben Sie die zwei Schrauben oben auf der Ab deckung wieder fest. Verwenden Sie dafür einen Kreuzschlitz-Schraubendreher. Setzen Sie die beiden Schraubabdeckungen wieder ein.

1. Kippen Sie den Kühlschrank nach hinten (maximal 45°), damit Sie auch das untere Türscharnier umsetzen können.
2. Schrauben Sie die beiden vorderen Schraubfüße heraus.
3. Schrauben Sie die untere Scharnierplatte ab. Verwenden Sie dafür einen 8er Schlüssel oder einen Kreuzschlitz-Schraubendreher.
4. Nehmen Sie die Tür ab.

1. Entfernen Sie den Kunststoff-Einsatz von der Unterseite der Tür.

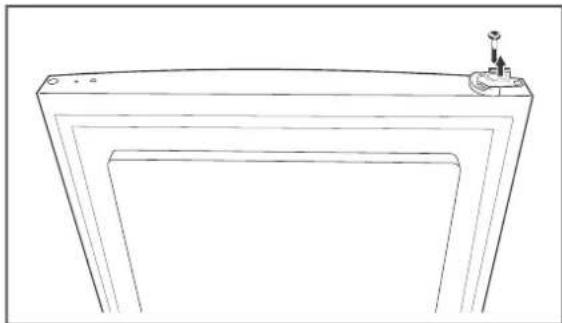

1. Setzen Sie den lose mitgelieferten Kunststoff-Einsatz auf der neuen Anschlagseite ein und schrauben Sie ihn fest.

1. Drehen Sie die untere Scharnierplatte. Lösen Sie den Scharnierbolzen mit einem 10er Schlüssel. Lösen Sie die Schrauben und setzen Sie die Schrauben und den Scharnierbolzen von der anderen Seite aus wieder ein.

1. Setzen Sie die Tür wieder ein.
2. Schrauben Sie die Scharnierplatte auf der gegenüberliegenden Seite fest. Achten Sie darauf, dass sich der Scharnierbolzen in der Scharnierbuchse der Tür befindet.

Die Tür ist jetzt wieder funktionsfähig.

1. Schrauben Sie beide Schraubfüße wieder am Kühlschrank fest.
2. Stellen Sie den Kühlschrank vorsichtig aufrecht hin.

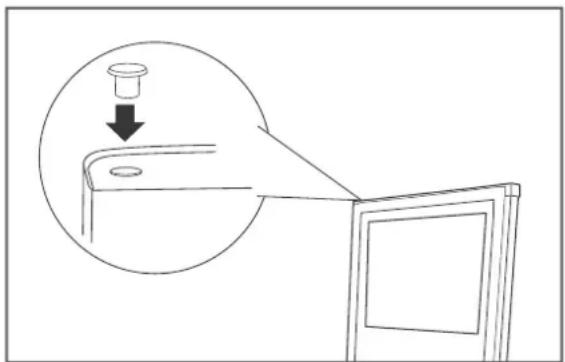

1. Setzen Sie den Blindstopfen auf der gegenüberliegenden Seite der Tür wieder ein.

Sie haben den Türanschlag erfolgreich gewechselt.

Türanschlag des Gefrierfachs wechseln

Sie können die Seite, an der die geöffnete Tür des Gefrierfachs an schlägt, wechseln.

Bei Auslieferung befindet sich der Anschlag rechts.

Gehen Sie folgendermaßen vor:

1. Stellen Sie sicher, dass das Gerät nicht ans Stromnetz an ge schlos sen ist.

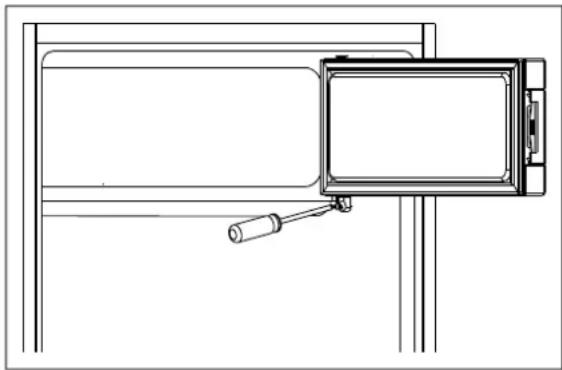

1. Drehen Sie die Schraube am Lagerstück der Tür mit einem Kreuzschlitz-Schraubendreher heraus.
2. Nehmen Sie die Tür heraus und legen Sie sie auf einer weichen Unterlage beiseite.

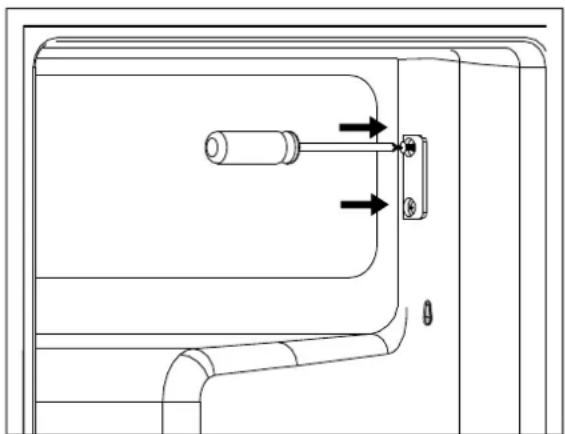

1. Ziehen Sie die Blindstopfen aus dem Verschlussstück und drehen Sie die Schrauben mit einem Kreuzschlitz-Schraubendreher heraus.
2. Nehmen Sie die Blindstopfen auf der anderen Seite heraus.

1. Versetzen Sie das Verschlussstück auf die andere Seite und schrauben Sie es fest.
2. Drücken Sie die Blindstopfen in das Verschlussstück auf der anderen Seite hinein.

1. Setzen Sie die Tür des Gefrierfachs oben ein und schrauben Sie das Lagerstück fest.
2. Schließen Sie die Tür des Gefrierfachs.

Kühlschrank ausrichten

Der Kühlschrank muss auf einem ebenen, festen Untergrund stehen. Überprüfen Sie den Stand des Kühlschranks am be sten mit einer Wasserwaage. Beim Öffnen der Tür darf sich der Kühlschrank nicht bewegen. Unebenheiten des Untergrunds können Sie über die beiden vorderen Schraubfüße ausgleichen.

1. Schließen Sie die Kühlschranktür.
2. Kippen Sie den Kühlschrank leicht nach hinten.
3. Drehen Sie die Schraubfüße nach Bedarf hinein bzw. heraus.
4. Stellen Sie den Kühlschrank wieder aufrecht hin und prüfen Sie die Ausrichtung mit einer Wasserwaage.
5. Wiederholen Sie die Schritte so oft, bis der Kühlschrank waagerecht steht.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Das kann Sie und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfendieseReparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen
Kompressor aus, Innenbeleuchtung aus.	Steckdose ohne Strom. Steckdose mit einem anderen Gerät überprüfen.
	Netzstecker sitzt lose. Festen	Sitz des Netz stec kers kontrollieren.
Kompressor aus, Innenbeleuchtung an.	Temperaturregler (1) steht auf „0“.	Temperaturregler auf höhere Position drehen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innentemperatur steigt, schaltet sich der Kompressor selbsttätig ein.
Gerät kühlt zu stark.	Temperaturregler zu hoch eingestellt.	Niedrigere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite DE-11).
Gerät kühlt nicht ausreichend.	Temperaturregler zu niedrig eingestellt.	Höhere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf Seite DE-18.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte zwischen die Geräte stellen oder Standort wech sein.
	Speisen warm eingelagert.	Nur abgekühlte Speisen einlagern.
	Zu viel Ware eingefroren.	Maximal 2 kg auf einmal einfrieren.
	Dicke Eisschicht im Gefrierfach.	Gefrierfach abtauen (siehe „Pflege und Wartung“ auf Seite DE-18).
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe „Datenblatt“ am Ende dieser Gebrauchsanleitung).
	Kompressor scheint defekt.	Temperaturregler auf „7“ stellen. Schaltet der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren Service (siehe Seite DE-30).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen: Kälteaggregat läuft.
		Fließgeräusche: Kältemittel fließt durch die Rohre.
		Klicken: Kompressor schaltet ein oder aus.
	Störende Geräusche. Festen	Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper von der Geräterückseite entfernen.
Unten im Kühlbereich hat sich Wasser gesammelt.	Tauwasserablauf oberhalb des Gemüsefachs ist verstopft.	Verstopfung des Tauwasserablaufs mithilfe des mitgelieferten Reinigungsstäbchens beseitigen.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Farbe Modell Bestellnummer
hanseaticKühl-Gefrier-Kombination	weiß HKS	8555GA3W 8466 5811
	edelstahl	HKS8555GA3I 8712 6002

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile Kunden in Deutschland

– Wenden Sie sich bitte an unseren

Technik-Service:

Telefon [phone]

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten: Sie sind für den einwandfreien Zustand des Gerätes und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

VORSICHT

Brandgefahr!

Kühlgeräte enthalten in den Kühlsystemen und Isolierungen, Kältemittel und Gase, welche fachgerecht entsorgt werden müssen. Bei Austritt von Kältemittel besteht Brandgefahr.

■ Achten Sie darauf, dass an einem Kühlgerät bis zur fachgerechten Entsorgung keine Kühlrippen oder Rohre beschädigt werden.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 % FCKW- und FKW-freie Kälte- und

Aufschäummittel verwendet. Dadurch wird die Ozonschicht geschützt und der Treibhaus effekt reduziert.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus ge schäum tem, FCKW-frei-em Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
- Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Produktdatenblatt nach VO (EU) Nr. 1060/2010

Warenzeichen	hanseatic
Modellkennung	84665811 / HKS8555GA3W87126002 / HKS8555GA3I
Kategorie des Haushaltskühlgerätemodells	7, Kühl-Gefriergerät
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz)	A+++
Energieverbrauch 93 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
NutzinhaltKühlbereichGefrierbereich / Sterne-Einstufung	101 L14 L / 4 Sterne
Lagerzeit bei Störung	12 h
Gefriervermöger	2 kg / 24 h
Klimaklasse: N-ST-T . Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16 °C und +43 °C bestimmt.
Luftschallemission	41 dB(A) re 1 pW
Einbaugerät	nein

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 62552 gemessen worden.

Technische Daten

Bestellnummer	84665811, 87126002
Gerätebezeichnung Kühlschrank mit	Gefrierfach
Modell	HKS8555GA3WHKS8555GA3
Gerätemaße ( Höhe × Breite × Tiefe mit Anschlüssen)	85,0 cm × 54,5 cm × 57,5 cm
Leergewicht	28 kg
Kältemittel	R600a
Kältemittel Füllmenge	30 g
Schaummittel Z	yklopentan
Leistungsaufnahme	70 W
Versorgungsspannung / Frequenz / Nennstrom	220 - 240 V / 50 Hz / 0,5 A
Schutzklasse	I
