BEDIENUNGSANLEITUNG HWM 914 A3 IT Hanseatic

Bestell-Nr.: 257757, 862010,

493707, 508039

Nachdruck,

auch aus zugs wei se,

nicht ge stat tet!

Waschvollautomat

Inhaltsverzeichnis

Lieferung DE-3

Lieferumfang DE-3

Lieferumfang kontrollieren ..... DE-3

Bedienelemente und Geräteteile .... DE-4

Sicherheit DE-5

Bestimmungsgemäßer Gebrauch .. DE-5

Begriffserklärung DE-5

Sicherheitshinweise ..... DE-5

Wäsche und Waschgang vorbereiten. .DE-11

Wäsche sortieren .....DE-11

Spezielle Materialien .....DE-11

Zusätzliche Tipps .....DE-11

Wäschemenge .....DE-11

Waschmittel .....DE-11

Dosierung DE-12

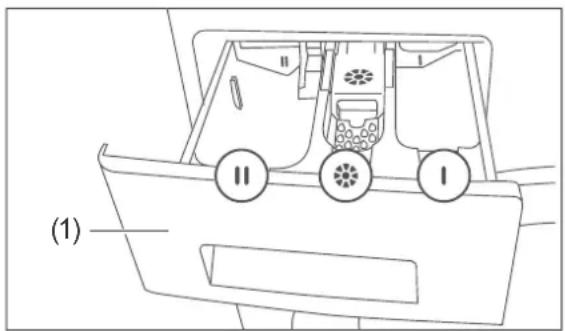

Wasch- und Pflegemittel einfüllen . DE-12

Wäsche einfüllen . . . . . . . . . . DE-13

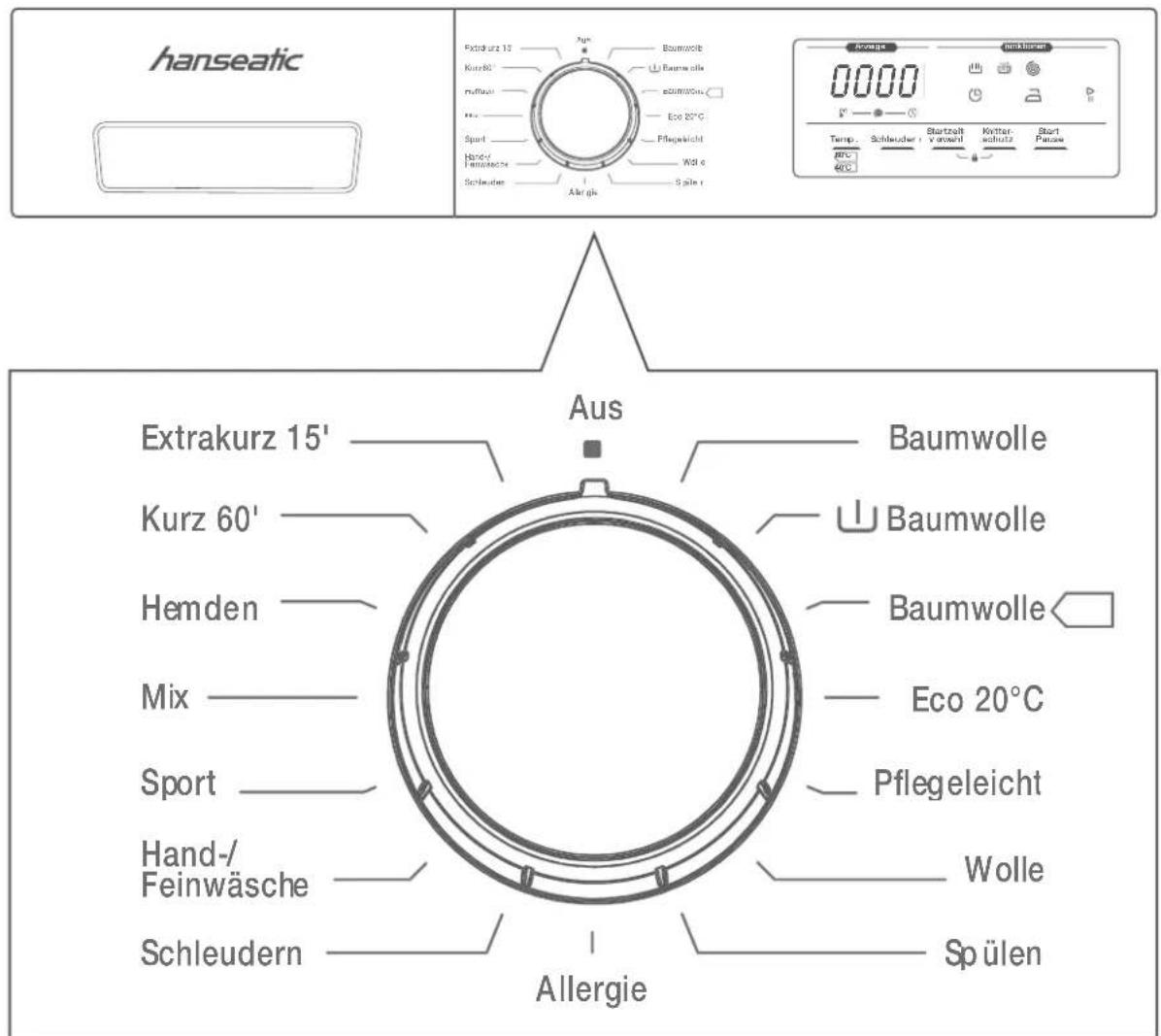

Standard-Programme ..... DE-14

Erste Schritte ..... DE-17

Programm wählen ..... DE-17

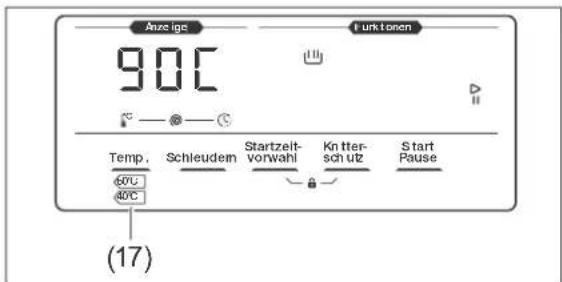

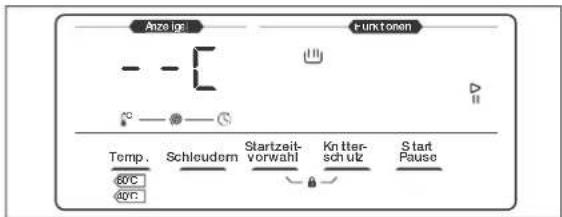

Temperatur anpassen ..... DE-17

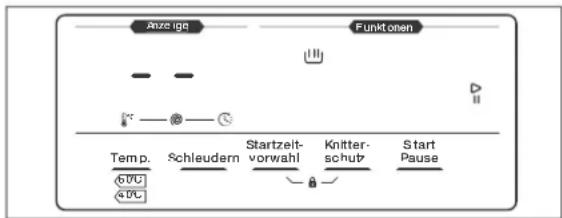

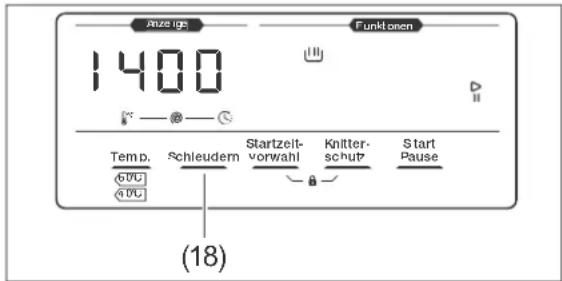

Schleuderdrehzahl anpassen .... DE-18

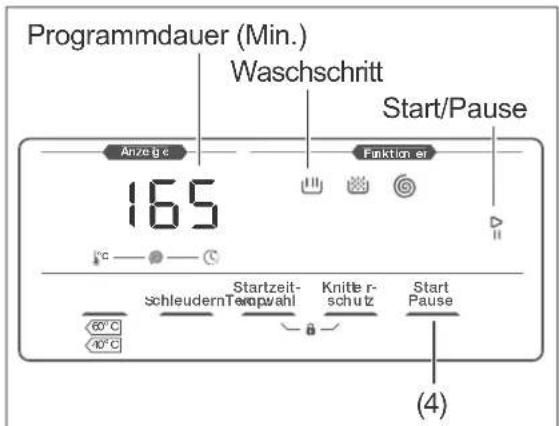

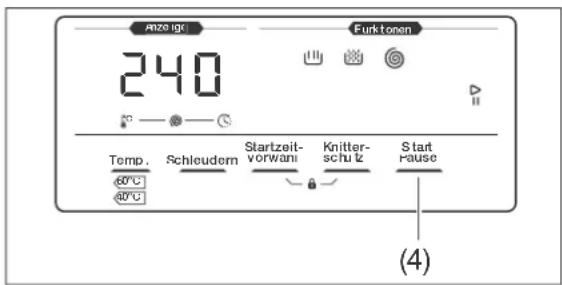

Programm starten ..... DE-18

Programm unterbrechen und

fortsetzen DE-18

Programm abbrechen ..... DE-19

Wasser abpumpen . . . . . . . . . DE-19

Programmende DE-19

Funktionen DE-20

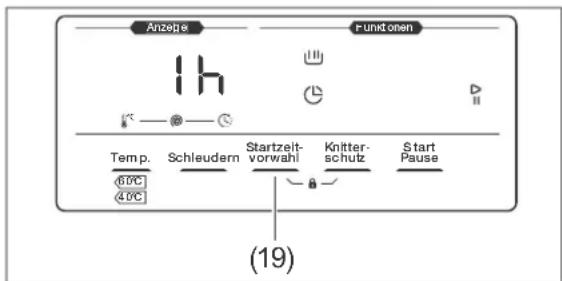

Startzeitvorwahl ..... DE-20

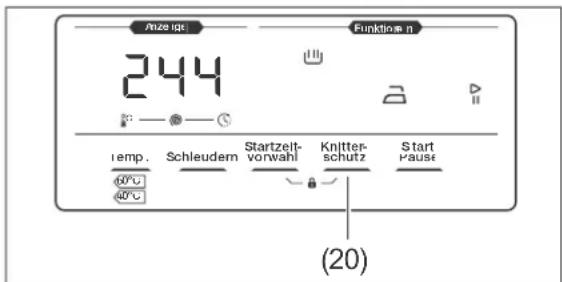

Knitterschutz DE-20

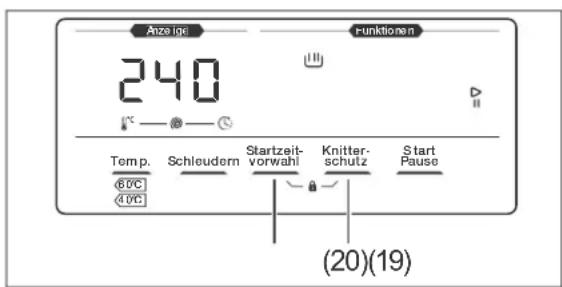

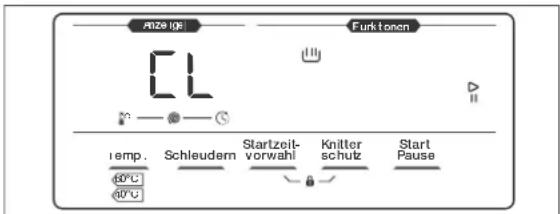

Tastensperre (Kindersicherung) . . . DE-21

Automatische Steuerfunktionen .... DE-22

Schaumerkennung ..... DE-22

Überlaufschutzsystem ..... DE-22

Dynamische Mengenautomatik . . . DE-22

Unwucht-Korrektursystem ..... DE-22

Pflege und Wartung DE-23

Regelmäßige Kontrolle ..... DE-23

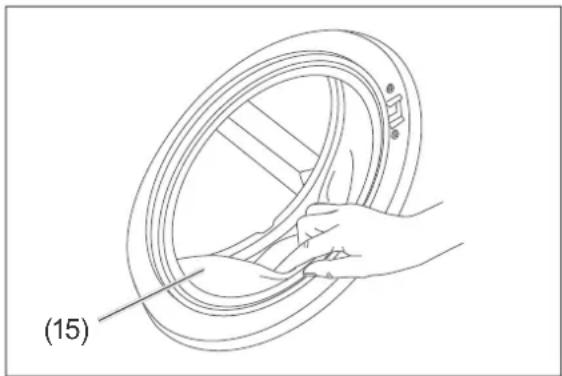

Einfülltür reinigen ..... DE-23

Trommel reinigen ..... DE-24

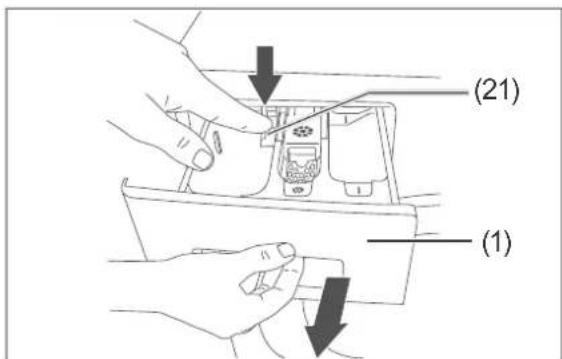

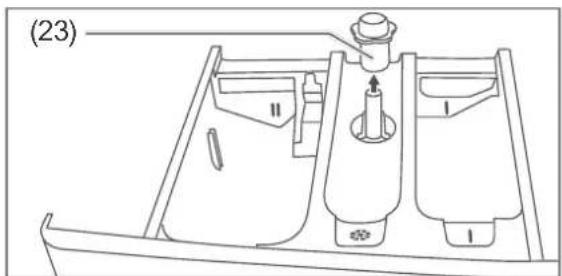

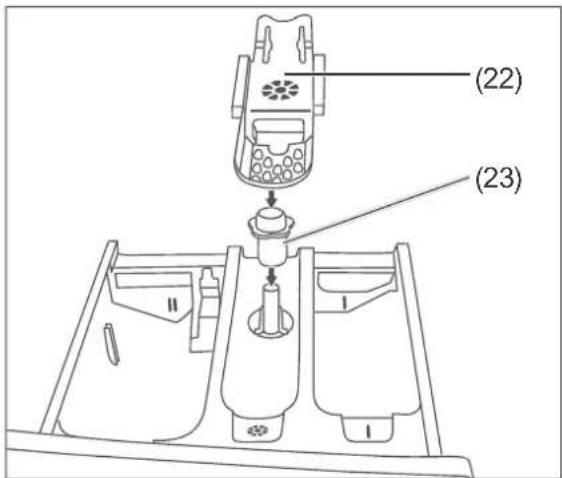

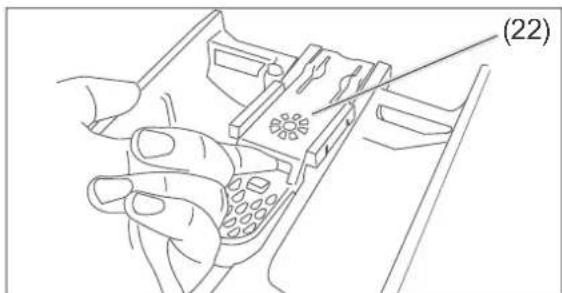

Einspülschublade reinigen ..... DE-24

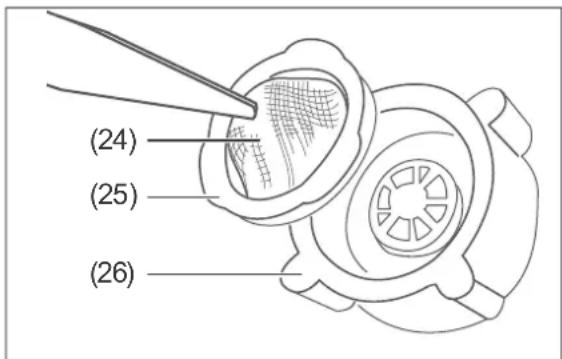

Siebe reinigen und Dichtung austauschen ..... DE-24

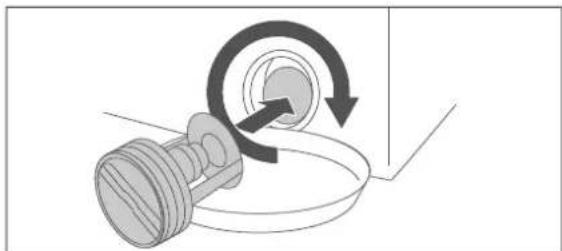

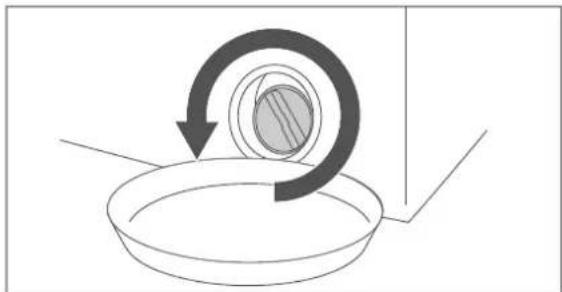

Fremdkörperfalle reinigen/ Notentleerung ..... DE-25

Restwasser entleeren ..... DE-26

Inbetriebnahme DE-27

Transportieren ..... DE-27

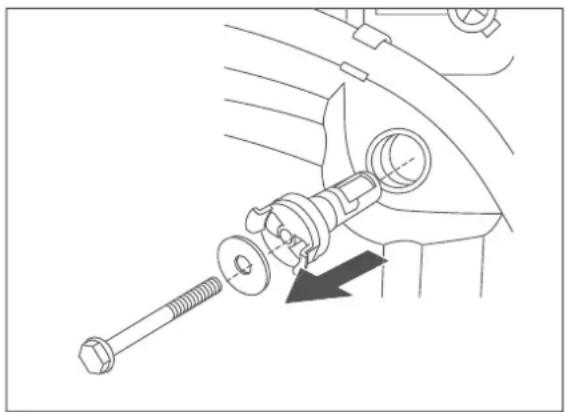

Transportsicherungen aus-/einbauen DE-27

Gerät aufstellen ..... DE-28

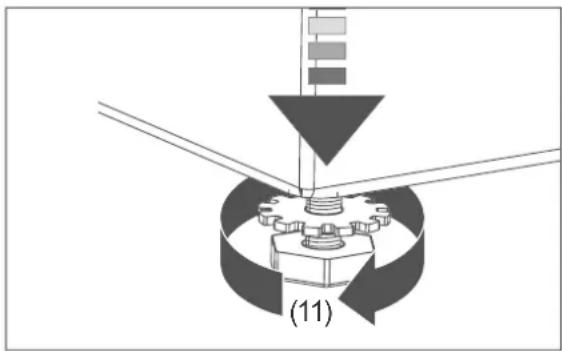

Gerät ausrichten DE-28

Wasserablauf herstellen ..... DE-29

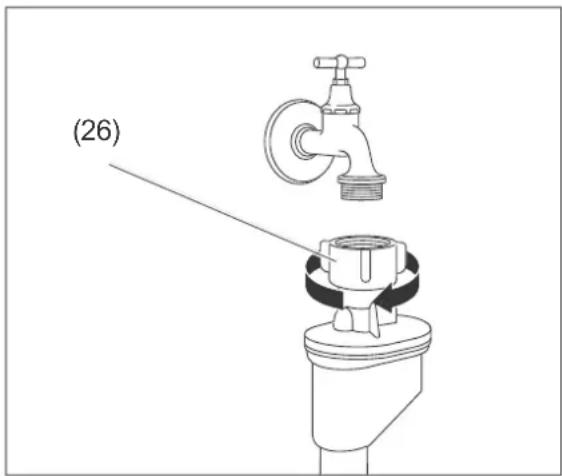

Wasserzulauf herstellen ..... DE-30

Elektrischen Anschluss herstellen . DE-31

Testlauf durchführen . . . . . . . . . DE-31

Fehlersuchtabelle ..... DE-33

Service DE-37

Beratung, Bestellung und Reklamation ..... DE-37

Reparaturen, Ersatzteile und Zubehör. DE-37

Technische Daten DE-38

Umweltschutz ..... DE-39

Elektro-Altgeräte umweltgerecht entsorgen. DE-39

Verpackung DE-39

Informationen zum Aufstellen und zum Anschluss des Geräts fi nden Sie ab Seite DE-27.

Lieferung

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

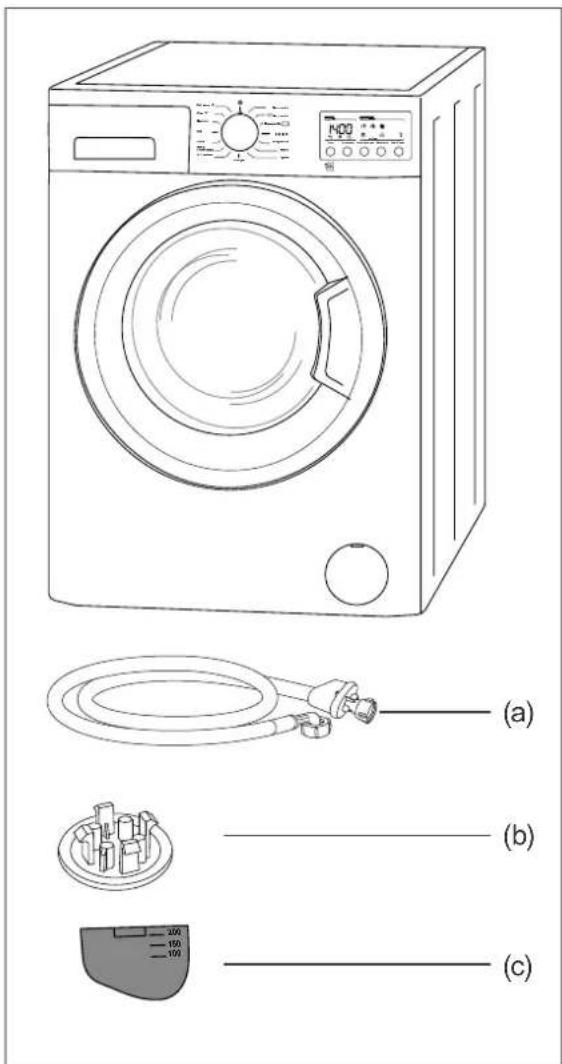

Lieferumfang

1× Waschvollautomat
1× Wasser-Zulaufschlauch (a)

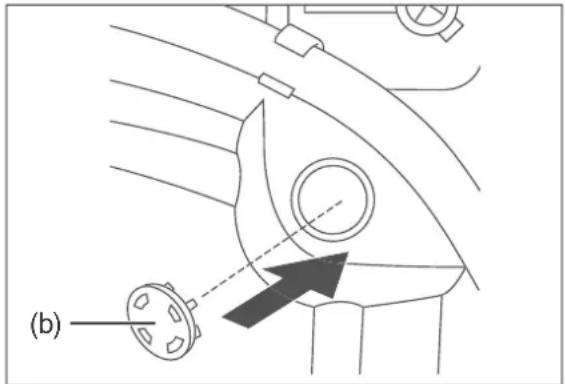

4× Abdeckung für Transportsicherungs löcher (b)

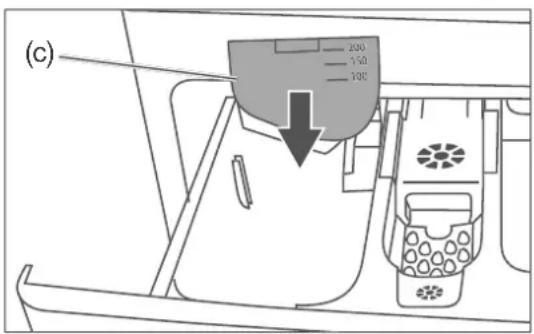

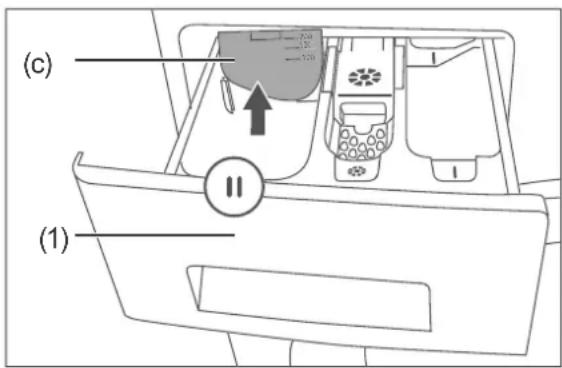

1× Trennwand für Einspülschublade (c)

-Kurzanleitung

– Garantiebeilage

Lieferumfang kontrollieren

1. Transportieren Sie das Gerät an einen ge- eigneten Standort und packen Sie es aus (siehe Seite DE-27).
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-37).

WARNUNG!

Stromschlaggefahr!

Nie ein beschädigtes Gerät in Betrieb nehmen.

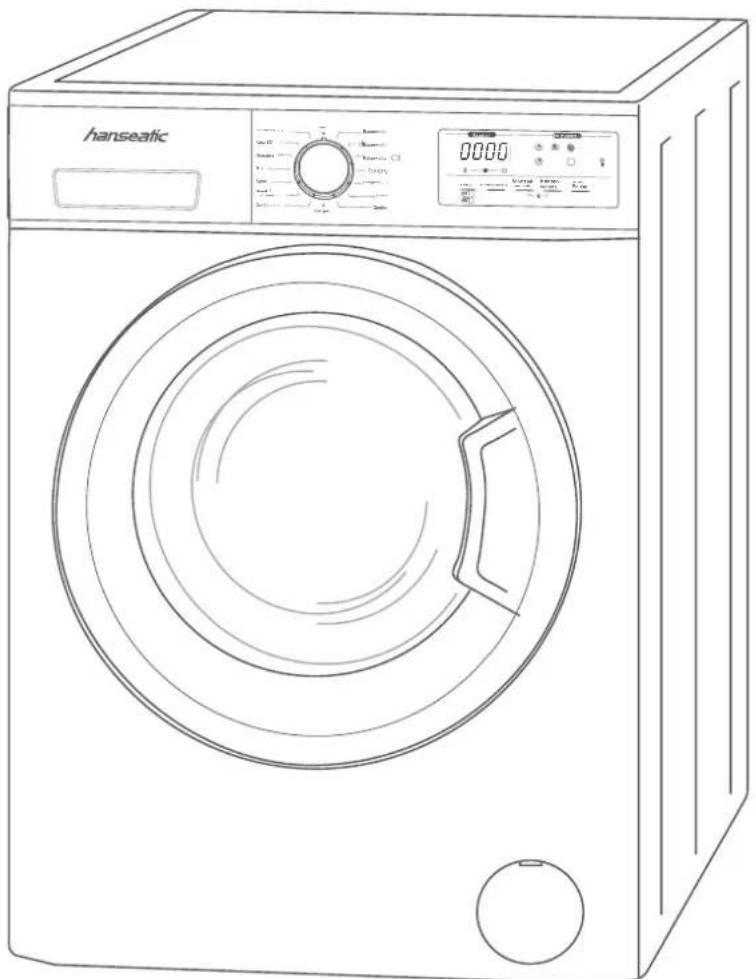

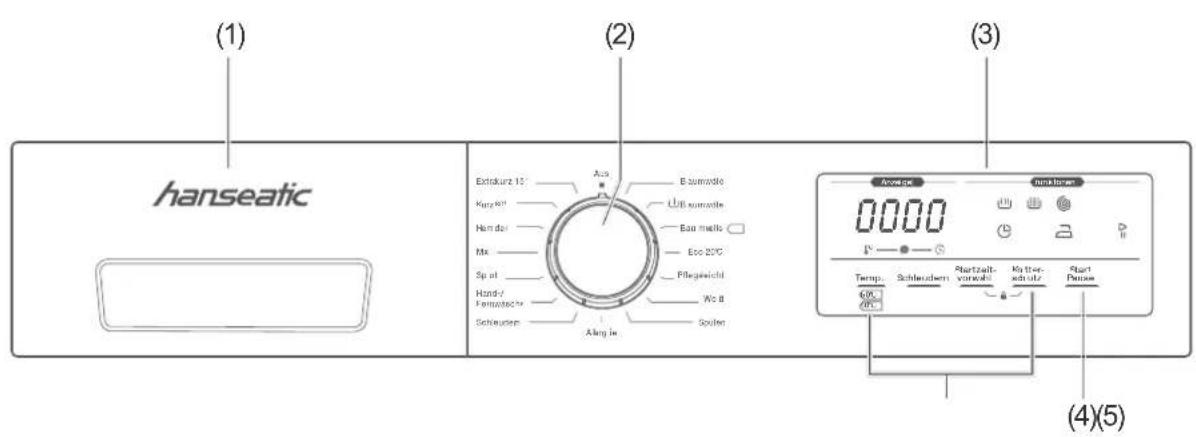

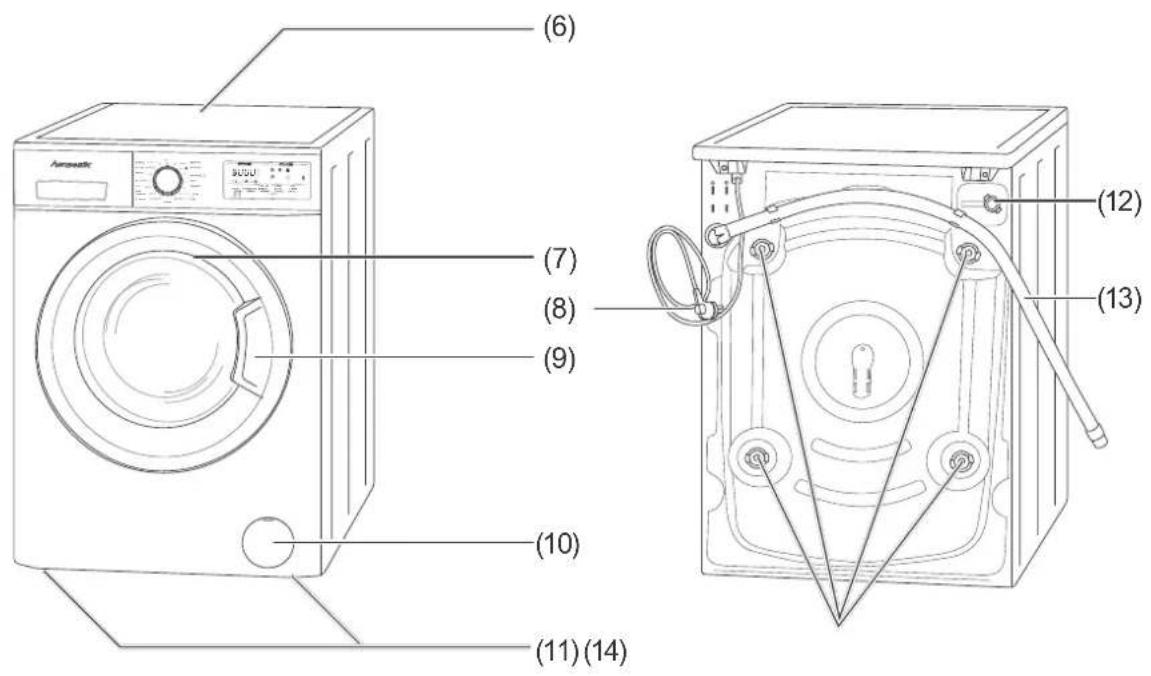

Bedienelemente und Geräteteile

(1) hanseatic (2) Extraturz 15° Kurz® Horn der Mix Sp at Hand-d Fernweltsch Schweizen Aus B somnade Uit somnade Ban melis Eco 20°C Pflegewicht Wc B Sollen Anlage hanslosen 0000 Temp. Schleuzern Startzeit- vorzehl Mutter- schulze Start Panase 600 400 (4)(5)

(6) (7) (8) (9) (10) (11)(14) (12) (13)

(1) Einspülschublade

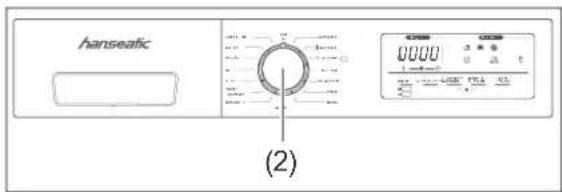

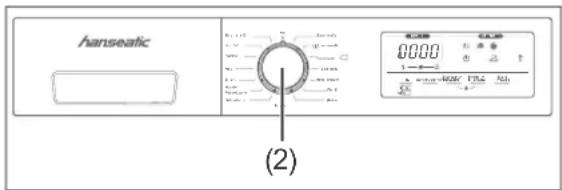

(2) Programmwähler
(3) Display

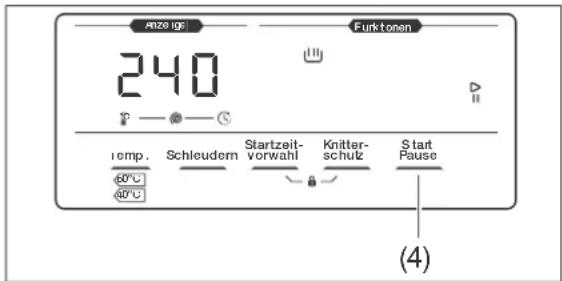

(4) Sensortaste zum Starten, Unterbrechen und Fortsetzen des Programms
(5) Sensortasten zum Anpassen der Waschprogramme
(6) Abdeckplatte
(7) Einfülltür

(8) Netzkabel mit Netzstecker
(9) Türgriff

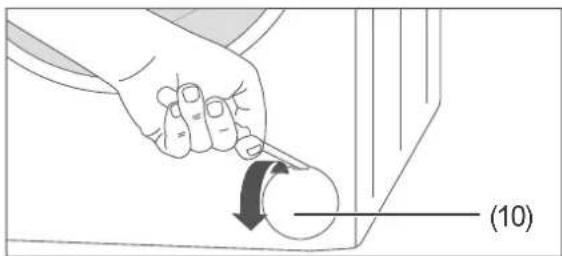

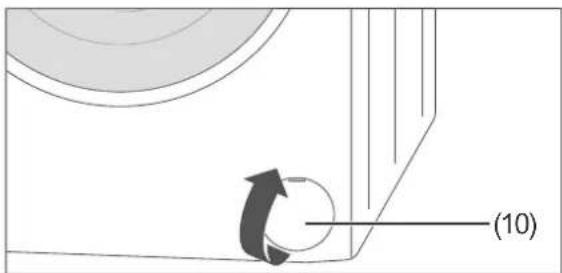

(10) Fremdkörperfalle mit Blende
(11) Schraubfüße, 4 Stück (nicht sichtbar)

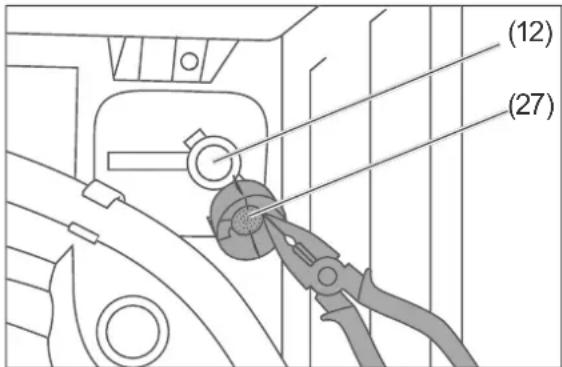

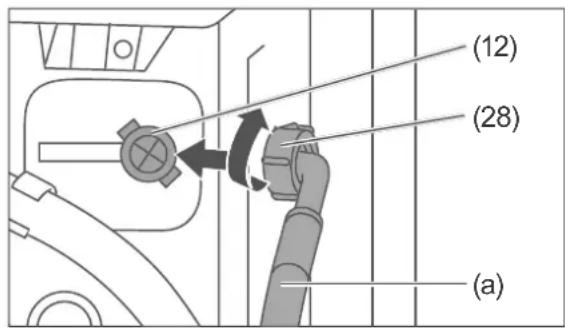

(12) Anschlussstutzen für Wasser-Zulauf- schlauch
(13) Wasser-Ablaufschlauch

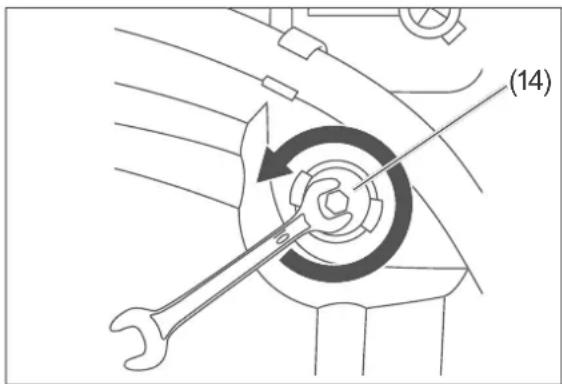

(14) Transportsicherungen, 4 Stück

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Waschen, Spülen und Schleudern von Wäsche in haushaltsüblichen Mengen geeignet.

Es wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert und ist nicht für eine gewerbliche Nutzung oder Mehrfachnutzung (z. B. Verwendung durch mehrere Parteien in einem Mehrfamilienhaus) ausgelegt.

Verwenden Sie das Gerät nur wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Sicherheitshinweise

Wichtige Sicherheitsanweisungen sorgfältig lesen und für den weiteren Gebrauch aufbewahren.

In diesem Kapitel finden Sie allgemeine

Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie zusätzlich die Warnhinweise in den einzelnen Kapiteln.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren spannungs führen der Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden.
- Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist.
– Rauch entwickelt oder verbrannt riecht.
- ungewohnte Geräusche erzeugt.

In diesen Fällen Netzstecker aus der Steckdose ziehen oder Sicherung ausschalten bzw. herausdrehen und unseren Service kontaktieren (siehe Seite DE-37).

- Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steck-dose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähe-re Informationen hierzu fi nden Sie auf dem Typenschild.

- Gerät nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betreiben.

■ Falls der Netzstecker nach dem Aufstellen des Geräts nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu

zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann Kabelbruch sein.
■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Immer am Netzstecker selbst, nicht am Netzkabel anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzkabel und Netzstecker nie in Wasser oder andere Flüssigkeiten tauchen.
- Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen, so wie unser Service (siehe Seite DE-37).
- Wenn eigenständig oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.
- Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Im Fehlerfall sowie vor Reinigung und Wartung den Netzstecker ziehen bzw. Sicherung ausschalten/herausdrehen.
- Keine Gegenstände in oder durch die Gehäuseöffnungen, die Ein spül - schublade oder die Waschtrommel stecken und sicherstellen, dass auch Kinder keine Gegenstände hinein stecken können.
- Prüfen, ob seitens des zu stän di gen Stromversorgers Vor schriften bestehen, die den An schluss von Waschmaschinen betreffen. Wir empfehlen die Verwendung eines puls sensitiven Fehlerstrom-Schutzschalters (FI-Schalter).
- Gerät niemals mit einem Wasserstrahl oder einem Hochdruckreiniger abspritzen. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen gelangen.
■ Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und daran ersticken.

• Kinder nicht mit der Verpackungsfolie spielen lassen.
• Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

⚠ VORSICHT!

Risiken für bestimmte Personengruppen

Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  ■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Kinder können sich beim Spielen in der Trommel einschließen und so in Lebensgefahr geraten.

• Kinder dürfen nicht mit dem Gerät spielen.
  ■ Dafür sorgen, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind, gleichgültig, ob das Gerät ein- oder ausgeschaltet ist.
• Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Risiken im Umgang mit Waschmaschinen

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

Vergiftungsgefahr!

Wasch- und Pfl egemittel können gesundheitsschädlich sein.

■ Diese Mittel für Kinder und Haustiere unzugänglich aufbewahren.

Verbrühungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verbrühungen durch heiße Waschlauge führen.

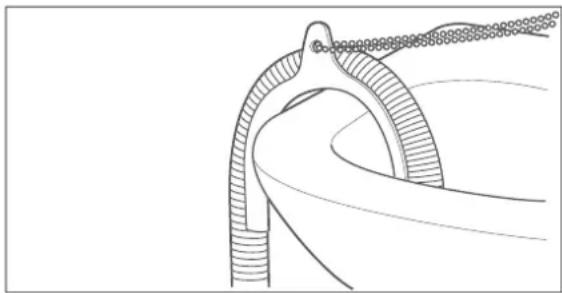

■ Wasser-Ablaufschlauch ausreichend am Waschbecken, Ausguss oder an der Badewanne befestigen, damit er nicht durch den beim Abpumpen entstehenden Rückstoß wegrutschen kann.
■ Falls der Wasser-Ablaufschlauch am Ausguss- oder Badewannenrand befestigt ist, den Ausguss- oder die Badewanne während des Betriebs der Waschmaschine nicht benutzen.
- Insbesondere bei Waschbecken und Ausgüssen darauf achten, dass der Querschnitt der Abflussleitung groß genug ist, so dass das Waschbecken bzw. der Ausguss nicht überlaufen kann.

■ Waschlauge abkühlen lassen, bevor sie abgelassen wird (z. B. im Rahmen einer Notentleerung).
■ Einfülltür niemals gewaltsam öffnen.

Verbrennungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verbrennungen führen.

• Das Glas der Einfülltür kann während des Betriebs heiß werden. Das Glas während des Betriebs nicht berühren.
  ■ Den Wasser-Ablaufschlauch während des Abpumpens nicht berühren.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Das Gerät ist sehr schwer, deshalb niemals allein transportieren oder tragen, sondern immer mindestens zu zweit.
  ■ Alle Hindernisse auf dem Transportweg und dem Aufstellort beseitigen, wie z. B. Türen öffnen und auf dem Boden liegende Gegenstände wegräumen.
• Geöffnete Einfülltür nicht als Tritt-brett, Sitz oder zum Ab stüt zen ver-wen den. Darauf achten, dass Kinder oder Haustiere sich nicht auf die ge-öffnete Einfülltür stellen bzw. setzen.
  ■ Schläuche und Netzkabel so verlegen, dass sie nicht zur Stolperfalle werden.

HINWEIS

Beschädigungsgefahren

Unsachgemäßes Aufstellen und Inbetriebnehmen des Geräts kann zu Beschädigungen führen.

■ Soll das Gerät mit einer Transportkarre gefahren werden, muss es so angehoben werden, wie es auf der Verpackung gezeigt ist. Das Gerät stets senkrecht und mit eingebauter Transportsicherung transportieren.
■ Steht das Gerät in einem frostgefährdeten Raum, kann bei Minusgraden das Restwasser im Gerät gefrieren. Deshalb bei Frostgefahr das Restwasser ablassen, um Schäden am Gerät zu vermeiden.
■ Vor der Inbetriebnahme alle Transportsicherungen entfernen.
- Das Gerät nicht auf andere Geräte stellen. Das Gerät nicht als Untersatz für andere Geräte (z. B. Wäschetrockner) verwenden, und sich niemals auf das Gerät setzen oder stellen.
- Das Gerät nicht auf Teppich oder Teppichboden stellen. Es wird sonst nicht ausreichend belüftet, kann überhitzen und so beschädigt werden.
Bei Teppich, Teppichboden, Parkett oder einem Holzbalkenboden eine stabile Holzplatte von mindestens 60 × 60 cm unter das Gerät le gen.

Unsachgemäßer Umgang mit dem Gerät kann zu Wasserschäden führen.

• Solange der Wasserhahn geöffnet ist, das Gerät nicht für längere Zeit unbeaufsichtigt lassen. Bei einer Entleerung infolge von Undichtheit können erhebliche Mengen Wasser austreten.
  ■ Das Gerät nicht an die Warmwasserversorgung anschließen.
• Das Gerät nur an eine Wasserversorgung mit einem Einlasswasserdruck zwischen 0,1 Mpa und 1,0 Mpa (1,0 bis 10,0 bar) anschließen. Bei höherem Wasserdruck muss ein Druckminderer installiert werden. Den Wasserdruck beim örtlichen Wasserwerk anfragen.

■ Den Wasser-Zulaufhahn nach jeder Benutzung schließen.

■ Den Wasser-Zulaufhahn vor dem Reinigen des Wasser-Zulaufsiebs schließen.

■ Zum Anschluss an die Wasserversorgung nur den Schlauchsatz verwenden, der mit dem Gerät geliefert wird. Keine alten Schlauchsätze benutzen.

■ Den Wasser-Ablaufschlauch nicht verlängern, oder ihn durch einen anderen Schlauch ersetzen.

■ Darauf achten, dass der Wasser-Ablaufschlauch nicht geknickt oder verdreht ist.

■ Beachten, dass bei einer Notentleerung erhebliche Mengen Wasser austreten können.

- Darauf achten, dass die Krümmung des Wasser-Ablaufschlauchs sich mindestens 60 cm und höchstens 100 cm über dem Boden befindet, um eine einwandfreie Funktion des Wasserablaufs zu gewährleisten.

■ Beachten, dass der Wasser-Ablaufschlauch sich in den Halteclips auf der Geräterückseite befindet, damit die Krümmung stets oberhalb der Wasserlinie im Gerät bleibt.
■ Das Schlauchende nicht in das abgepumpte Wasser eintauchen.

Unsachgemäßes Befüllen des Geräts kann das Gerät beschädigen.

■ Darauf achten, dass sich in den Taschen der Wäschestücke keine Fremdkörper wie Nadeln, Nägel, Münzen, Streichhölzer, Büroklammern, Clips o. Ä. befi nden.
- Nur Färbe- bzw. Entfärbemittel benutzen, die für die Waschmaschine geeignet sind.
■ Zum Waschen nur Leitungswasser verwenden.
■ Keine Textilien in der Waschmaschine waschen, die kurz zuvor mit chemischen Reinigungsmitteln wie Testbenzin oder Fleckenentferner behandelt wurden. So behandelte Textilien zuerst lüften, bis sie trocken sind.
- Niemals versuchen, die Einfülltür bei laufendem Programm oder nach Ende eines Programms mit Gewalt zu öffnen. Die Einfülltür erst öffnen, nachdem sie automatisch freigegeben wurde.

Unsachgemäßes Reinigen des Geräts kann Schäden am Gerät verursachen.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese können die Oberflächen beschädigen oder die Gummimanschette spröde und brüchig machen. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
■ Zum Reinigen der Gummimanschette keine spitzen, scharfen oder kantigen Gegenstände verwenden. Diese können die Gummimanschetten undicht machen.
■ Siebe und Dichtungen regelmäßig kontrollieren und reinigen.
■ Defekte Siebe und Dichtungen umgehend austauschen. Gerät niemals ohne Siebe und Dichtungen betreiben.

Wäsche und Waschgang vorbereiten

Wäsche sortieren

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann das Gerät beschädigen.

■ Darauf achten, dass sich in den Taschen der Wäsche keine Fremdkörper wie Nadeln, Nägel, Münzen, Streichhölzer, Büroklammern, Clips o. Ä. be- fnden.

Die Waschanweisungen der Textil hersteller bzw. die internationalen Pflege symbole auf den Textiletiketten enthalten exakte Hinweise zum Umgang mit dem Wäschestück.

Es empfiehlt sich, die die Wäsche nach folgenden Kriterien zu sortieren:

- Gewebeart

– Kochwäsche/Buntwäsche (Baumwolle)
– pflegeleichte Synthetiks
– Feinwäsche, Wolle und Handwäsche

- Farbe

- Waschen Sie weiße Wäsche separat, sie vergraut sonst.

- Neue dunkle Stücke zunächst separat waschen, sie färben anfangs stark ab.

– Verschmutzungsgrad.

- Flecken möglichst frisch entfernen, sonst sind sie besonders hartnäckig.

- Flecken am besten mit Wasser und Gallseife vorbehandeln.

Spezielle Materialien

- Kleine und empfindliche Stücke wie Babysöckchen und Strumpf ho sen, aber auch BHs mit Bügel, lassen sich am besten in einem kleinen Kissenbezug oder kleinen Wäschebeutel waschen.

– Gardinen müssen besonders vorsichtig behandelt werden, sie bekommen schnell Ziehfäden. Gardinen nur schleudern, wenn es in der Textilkennzeichnung angegeben ist.

– Vor dem Waschen von Gardinen müssen Sie die vorhandenen Plastik- und Metallhaken abnehmen

Zusätzliche Tipps

• Bessern Sie aufgetrennte Nähte und Risse vor dem Wa schen aus . Nähen Sie lose Knöpfe fest. Schließen Sie Reißverschlüsse. Verknoten Sie Bänder von Schürzen o. Ä.
• Entleeren Sie die Taschen von Kleidungsstücken vor dem Waschen. Drehen Sie die Taschen um und bürsten Sie sie eventuell aus.
• Drehen Sie Kleidungsstücke aus empfindlichen Fasern und Buntwäsche „auf links“, um die Oberfläche zu schonen.

Wäschemenge

Wie viel Wäsche eingelegt werden kann, hängt von der Art und Verschmutzung Ihrer Wäsche und dem betreffenden Waschprogramm ab. Die maximale Wäschemenge können Sie den Tabellen ab Seite DE-16 entnehmen.

Als Faustregel gilt: Trockenwäsche bis eine Handbreit un ter die Trommeloberkante einfüllen. Ein Überfüllen der Trom mel kann das Waschergebnis beeinträchtigen.

Waschmittel

Verwenden Sie nur für Maschinenwäsche geeignete Waschmittel. Andere Reinigungsmittel wie Scheuerpulver, Haushaltsreiniger, etc. schaden dem Gerät und Ihrer Wäsche.

Waschmittelempfehlungen

- Weiße Wäsche aus kochfester Baumwolle oder koch festem Leinen: Vollwaschmittel mit Bleichsubstanzen und optischen Aufhellern

– Bunte Wäsche aus Baumwolle oder Leinen:

Buntwaschmittel ohne Bleichsub stanzen und optische Aufheller

• Bunte Wäsche aus pflegeleichten Fasern bzw. synthetischen Stoffen:
  Bunt- bzw. Feinwaschmittel ohne optische Aufheller
• Empfindliche Textilien, Feinwaschmittel
  – Wolle: Spezielles Wollwaschmittel
• Daunenjacken: Speziell daunen ge fütterte Jacken

Folgende Waschergebnisse weisen auf falsche Dosierung des Waschmittels hin:

– Zu viel Waschmittel

– starke Schaumbildung
– schlechtes Wasch- und Spülergebnis
– Hautreizungen durch in den Kleidungs-

S stückere zurückbelbendeel Waschmittelreste

– Zu wenig Waschmittel

s- Vergräuung der Wätsche für

• „Fettläuse“ (graue Fett- und Schmutzklümpchen auf der Wäsche)
  – Kalkablagerungen an Trommel, Heizstäben und/oder Wäsche

Dosierung

Das Motto „viel hilft viel“ gilt nicht für Wasch- und Pflegemittel. Diese müssen richtig dosiert werden, um das optimale Waschergebnis zu erzielen.

– Wasch- und Pflegemittel bei nicht ganz gefüllter Trommel ggf. geringer dosieren. Verwenden Sie z. B. bei halber Wäschebeladung nur etwa die Hälfte der für die volle Trommel nötigen Menge.
- Waschmittelmenge stets auf die jeweilige Wasserhärte abstimmen. Wenn Ihr Leitungswasser weich ist, brauchen Sie weniger Waschmittel.

Auskunft über die Wasserhärte in Ihrem Wohnbezirk erteilt Ihr zuständiges Wasserwerk. Die Wasserhärte ist auch auf der Rechnung Ihres Wasserversorgers ausgewiesen.

– Dosieren Sie Waschmittel nach dem jeweiligen Verschmutzungsgrad Ihrer Wäsche. Geringere Verschmutzungen erfordern weniger Waschmittel.
– Besonders genau dosieren müssen Sie hochkonzentrierte Waschmittel, so genannte Kompakt-Waschmittel. Hier können auch geringe Abweichungen größere Auswirkungen haben.

Wasch- und Pflegemittel einfüllen

Vor dem Einfüllen der Wasch- und Pflegemittel noch ein paar Tipps:

– Verwenden Sie Weichspüler nicht im selben Waschgang wie Stärke, Formspüler oder Appretur.
– Verrühren Sie dickflüssige Pflegemittel vor dem Einspülen mit etwas Wasser, um sie zu verdünnen.
– Verwenden Sie pulverförmige Stärke nur nach Packungsangaben und nicht bei hohen Temperaturen, sie könnte sonst klumpen.
– Verwenden Sie kein Flüssigwaschmittel im Vorwaschgang.
– Statt das Waschmittel in die Einspülschublade zu füllen, kön nen Sie auch die vom Waschmittelhersteller gelieferten Ökosäckchen oder die Dosierkugeln für Flüs sigwaschmittel direkt in die Trommel legen. Das Waschmittel ist so schneller an der richtigen Stelle, verklebt nicht, und Sie sparen sich die Arbeit des Schubladenreinigens.

(1)

Die Einspülschublade (1) hat 3 Einfüllfächer:

– Einfüllfach II (links):

Das Einfüllfach II befüllen Sie bei jeder Wäsche. Verwenden Sie in diesem Fach nur Pulver- oder Flüssigwaschmittel oder Anti-Kalk-Mittel.

Wenn Sie das Einfüllfach II mit Flüssigwaschmittel benutzen wollen, bringen Sie zuvor die Trennwand für Flüssigwaschmittel (c) wie im Bild gezeigt an.

– Weichspüler-/Stärken-Fach ✉ (mitte): In das Weichspüler-/Stärken-Fach ✉ füllen Sie Weichspüler oder Wäschestärke ein.

Wir empfehlen, dass Sie nur die Art und Menge verwenden, die vom Weichspüler-/Stärken-Hersteller empfohlen wird.

– Einfüllfach I (rechts):

Das Einfüllfach I verwenden Sie nur, wenn Sie ein Programm mit Vorwäsche Ⓤ wählen.

Wir empfehlen, Programme mit Vorwäsche nur für stark verschmutzte Wäsche zu verwenden.

- Füllen Sie das Wasch- und Pflegemittel in die dafür vorgesehenen Einfüllfächer ein.

Wäsche einfüllen

! HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

- Niemals versuchen, die Einfülltür bei laufendem Programm oder nach Ende eines Programms mit Gewalt zu öffnen. Die Einfülltür erst öffnen, nachdem sie automatisch freigegeben wurde.

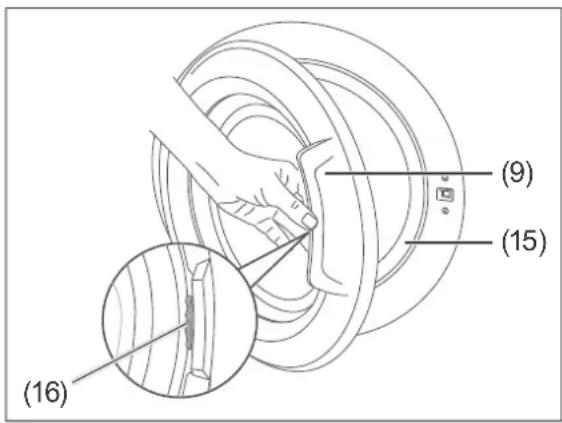

(9) (15) (16)

1. Drücken Sie die Verriegelungstaste (16) in Richtung Türgriff (9), und ziehen Sie dabei die Einfülltür (7) auf.
2. Füllen Sie die Wäsche ein. Achten Sie darauf, dass keine Wäschestücke zwischen Einfülltür und Gummimanschette (15) einklemmen.
3. Drücken Sie die Einfülltür zu, so dass sie mit einem hörbaren Klick einrastet.

Standard-Programme

hanseatic Extrakurz 15' Kurz 60' Hemden Mix Sport Hand-/Feinwäsche Schleudern Aus Baumwolle Baumwolle Eco 20°C Pflegeleicht Wolle Spülen Allergie Schleudern Auhr gie Säfer r Temp. grc 40°C Stahlzelt v. vonert Startzelt schutz Start Pause Ininklumen 0000 Anlage 0000 Ausrücke

Die Tabelle auf der nachfolgenden Seite listet alle Standard-Programme auf und zeigt Ihnen die wesentlichen Eigenschaften des Programms wie Waschtemperatur, Schleuderdrehzahl, Programmdauer etc.

So können Sie das Standard-Programm auswählen, das am besten zu Art und Verschmutzung Ihrer Wäsche passt.

Tabelle: Standard-Programme Modelle HWM 614 A3IT und HWM 714 A3IT

Programm	Wäscheart	HWM 614 A3IT HWM 714 A3IT
		Wäschemenge/Handtücher,maximal in kg ^1)	Temperaturin °C	Drehzahl, maximalin U/min. ^2)	Programmdauer, ^1) in Min	Wäschemenge/Handtücher,maximal in kg ^1)	Temperaturin °C	Drehzahl, maximalin U/min. ^2)	Programmdauer, ^1) in Min
Baumwolle	stark verschmutzte Wäsche; Baumwolle, Leinen, Unter-wäsche, Laken, Tisch wäsche	6/3 90	1400	180 7/3,5 90		1400 187
U Baumwolle (mit Vor-wäsche)	normal verschmutzte Wäsche; Bunt wäsche, Baumwolle, Leinen, Unter wäsche	6/3 60	1400	165 7/3,5 60		1400 165
Baumwolle	normal verschmutzte Wäsche; Bunt wäsche, Baumwolle, Leinen, Unter wäsche	6/3 60	1400	240 7/3,5 60		1400 215
Eco 20°C	weniger verschmutzte Wäsche; Baumwolle, Leinen, Unter wäsche	3/2 20	1400	95 3,5/2 20		1400 95
Pflegeleicht	normal verschmutzte Syn-thetikwäsche, synthetische Mischgewebe: Nylon-Socken, Hemden, Blusen, Hosen mit synthetischem Anteil, etc.	3	40	1200	110	3,5	40	1200	110
Wolle	waschmaschinengeeignete Wollwäsche	2	30	600	43	2,5	30	600	43
Spülen	alle Kleidungsstücke	6	-	1400	42	7	-	1400	42
Allergie	z. B. Babywäsche	3	60	800	197	3,5	60	800	226
Schleudern	alle Wäschearten	6	-	1400	17	7	-	1400	17
Hand-/Feinwäsche	Hand- und Feinwäsche, empfindliche Wäsche	2	30 600 90		2,5 30	600 90
Sport	Sportbekleidung	3	30	800	80	3,5	30	800	80
Mix	normal verschmutzte Wäsche; Baumwolle, Synthetikwäsche, Buntwäsche und Leinen gemischt	3	30	800	80	3,5	30	800	81
Hemden	normal verschmutzte Wäsche; Baumwolle, Synthetikwäsche, Hemden und Blusen mit synthetischen Anteilen	3	60	600	112	3,5	60	600	112
Kurz 60'	normal verschmutzte Wäsche; Baumwolle, Buntwäsche, Leinen	3	60	1400	60	3	60	1400	60
Extrakurz 15'	nur leicht verschmutzte Wäsche; Baumwolle, Bunt-wäsche, Leinen	2	30	800	15	2	30	800	15

1) Die Programmdauer kann sich je nach Wäschemenge, Leitungswasser, Umgebungstemperatur und gewählter Zusatzfunktionen ändern.
2) Wenn Sie die Funktion „Knitterschutz“ gewählt haben, reduziert sich die Schleuderdrehzahl.

Tabelle: Standard-Programme Modelle HWM 814 A3IT und HWM 914 A3IT

Programm	Wäscheart	HWM 814 A3IT HWM 914 A3IT
		Wäschemenge/Handtücher,maximal in kg ^1)	Temperaturin °C	Drehzahl, maximalin U/min. ^2)	Programmdauer, ^1) in Min	Wäschemenge/Handtücher,maximal in kg ^1)	Temperaturin °C	Drehzahl, maximalin U/min. ^2)	Programmdauer, ^1) in Min
Baumwolle	stark verschmutzte Wäsche; Baumwolle, Leinen, Unter-wäsche, Laken, Tisch wäsche	8/4 90	1400	187 9/4	90 1	400 193
U Baumwolle (mit Vor-wäsche)	normal verschmutzte Wäsche; Bunt wäsche, Baumwolle, Leinen, Unter wäsche	8/4 60	1400	165 9/4	60 1	400 165
Baumwolle	normal verschmutzte Wäsche; Bunt wäsche, Baumwolle, Leinen, Unter wäsche	8/4 60	1400	215 9/4	60 1	400 240
Eco 20°C	weniger verschmutzte Wäsche; Baumwolle, Leinen, Unter wäsche	4/2 20	1400	95	4,5/2	20 140	0 96
Pflegeleicht	normal verschmutzte Syn-thetikwäsche, synthetische Mischgewebe: Nylon-Socken, Hemden, Blusen, Hosen mit synthetischem Anteil, etc.	3,5 40	1200	110	3,5 40	1200 1	10
Wolle	waschmaschinengeeignete Wollwäsche	2,5	30	600	43	2,5	30	600	43
Spülen	alle Kleidungsstücke	8	-	1400	42	9	-	1400	45
Allergie	z. B. Babywäsche	4	60	800	226	4,5	60	800	212
Schleudern	alle Wäschearten	8	-	1400	17	9	-	1400	17
Hand-/Feinwäsche	Hand- und Feinwäsche, empfindliche Wäsche	2,5	30	600	90	2,5	30	600	90
Sport	Sportbekleidung	3,5	30	800	80	3,5	30	800	80
Mix	normal verschmutzte Wäsche; Baumwolle, Synthetikwäsche, Buntwäsche und Leinen gemischt	3,5	30	800	81	3,5	30	800	81
Hemden	normal verschmutzte Wäsche; Baumwolle, Synthetikwäsche, Hemden und Blusen mit syn-thetischen Anteilen	4	60	600	112	4	60	600	112
Kurz 60'	normal verschmutzte Wäsche; Baumwolle, Buntwäsche, Leinen	4	60	1400	60	4	60	1400	60
Extrakurz 15'	nur leicht verschmutzte Wäsche; Baumwolle, Bunt-wäsche, Leinen	2	30	800	15	2	30	800	15

1) Die Programmdauer kann sich je nach Wäschemenge, Leitungswasser, Umgebungstemperatur und gewählter Zusatzfunktionen ändern.
2) Wenn Sie die Funktion „Knitterschutz“ gewählt haben, reduziert sich die Schleuderdrehzahl.

Erste Schritte

Voraussetzungen

– Sie haben das Kapitel „Sicherheit“ ab Seite DE-5 gelesen und alle Sicherheitshinweise verstanden.

– Das Gerät ist vorbereitet, wie im Kapitel „Inbetriebnahme“ auf Seite DE-27 beschrieben.

1. Überprüfen Sie, ob der Wasser-Zulafschlauch (a) und Wasser-Ablaufschlauch (13) fest sitzen.
2. Drehen Sie den Wasserhahn ganz auf.
3. Stellen Sie sicher, dass die Trommel leer ist.
4. Füllen Sie die sortierte Wäsche in die Trommel ein.
5. Drücken Sie die Einfülltür (7) fest zu.
6. Füllen Sie Wasch- und Pflegemittel ein.
7. Stellen Sie den Programmwähler (2) auf das gewünschte Programm ein. Das Gerät schaltet sich ein. Auf dem Display (3) leuchten Anzeigen auf.

Programm wählen

Programmdauer (Min.) Waschschritt Start/Pause Anzeige Funktionen 240 °C

- Stellen Sie den Programmwähler (2) auf das gewünschte Programm ein. Das Display (3) zeigt die Programmdauer. Die Waschschritt-Anzeige und die Start/Pause-Anzeige blinken.

Temperatur anpassen

Bei den meisten Programmen können Sie die Waschtemperatur anpassen.

Anzeige 90°C funktoen Temp. Schleudem Startzeitvorwahl Knitterschutz StartPause (17)

1. Drücken Sie die Sensortaste „Temperatur“ (17).

Auf dem Display erscheint die Temperatur, mit der das Programm standardmäßig abläuft. Sie haben nun 3 Sekunden Zeit, die gewünschte Temperatur einzustellen.

1. Drücken Sie erneut die Sensortaste „Temperatur“, ggf. mehrmals.

Die Temperatureinstellung reduziert sich in Schritten von 10 °C.

Anze igr Funk tonen Temp. Schleudern Startzeit- vorwahl Kn tter- sch ulz Start Pause 60°C 40°C

Nach „30 C“ bzw. „20 C“ ist der nächste Schritt „-- C“.

Haben Sie die Einstellung „--C“ gewählt, erfolgt die Wäsche mit unbeheiztem Wasser (Kaltwäsche).

i Sie können die Temperaturanpassung rückgängig machen, indem Sie

• die Sensortaste „Temperatur“ (17) so oft drücken, bis die ursprüngliche Temperatureinstellung wieder angezeigt wird.
• den Programmwähler (2) in die Position „Aus“ bringen und das Programm neu einstellen.

Schleuderdrehzahl anpassen

Bei den meisten Programmen können Sie die Schleuderdrehzahl anpassen.

Anzeige Funktoen 1400 Temp. Schleudern Startzeit- vorwahl Knitter- schutz Start Pause (18)

1. Drücken Sie die Sensortaste „Schleudern“ (18).

Auf dem Display (3) erscheint die Schleuderdrehzahl, mit der das Programm standardmäßig abläuft. Sie haben nun 3 Sekunden Zeit, die gewünschte Schleuderdrehzahl einzustellen.

1. Drücken Sie erneut die Sensortaste „Schleudern“, ggf. mehrmals.

Die Schleuderdrehzahl reduziert sich in Schritten von 200 Umdrehungen.

Anze ign Funkt oben Temp. Schleudern Startzeit- vorwahl Knitter- schut Start Pause 60°C 40°C

Nach „400“ ist der nächste Schritt „--“. Die Schleuderfunktion ist jetzt ausgeschaltet. Wählen Sie diese Einstellung, wenn die Wäsche am Ende des Programms nicht geschleudert werden soll.

i Sie können die Anpassung der Schleuderdrehzahl rückgängig machen, indem Sie

• die Sensortaste „Schleudern“ (18) so oft drücken, bis die ursprüngliche Schleuder-drehzahl wieder angezeigt wird.
• den Programmwähler (2) in die Position „Aus“ bringen und das Programm neu einstellen.

Programm starten

Anze Igo 240 Furktoren Temp. Schleudern Startzeit- vorwani Knitter- schulz Start -rause (4)

- Drücken Sie die Sensortaste „Start/Pause“ (4). Der Waschvorgang beginnt. Das Display zeigt die verbleibende Waschzeit sowie den Fortschritt des Waschgangs an:

• Waschen
  Spülen
• © Schleudern.

Nach Ablauf des Programms erscheint auf dem Display das Wort „End“.

Programm unterbrechen und fortsetzen

Bitte beachten Sie, dass eine längere Pause das Waschergebnis beeinträchtigen kann, da die Waschlauge abkühlt.

Anze lge Furktoren 240 temp. Schleudern Startzeit- vorwahl Knitter- schulz Start Pause (4)

• Drücken Sie die Sensortaste „Start/Pause“ (4), um das laufende Programm anzuhalten.
  Die Display-Anzeige blinkt, solange das Programm unterbrochen ist.

- Zum Fortsetzen drücken Sie erneut die Sensortaste „Start/Pause“.

Programm abbrechen

Aanseatic 0.000 1 (2)

1. Um ein laufendes Programm abzubrechen, bringen Sie den Programm wähler (2) in die Position „Aus“.
   Der Waschvorgang stoppt und die Wäsche bleibt in der Waschlauge bzw. dem Spülwasser stehen.
2. Zum Abpumpen des Wassers siehe nächsten Abschnitt.

Wasser abpumpen

1. Drehen Sie den Programmwähler auf die Position „Aus“.
2. Drehen Sie den Programmwähler auf ein beliebiges Programm.
   Das Wasser wird nun abgepumpt.
3. Sie können das Gerät nun ausschalten oder ein beliebiges Programm starten.

Programmende

Das Gerät stoppt automatisch, sobald das gewählte Programm abgeschlossen ist.

1. Wenn auf dem Display (3) die Anzeige „End“ erscheint, können Sie die Einfülltür öffnen und die Wäsche herausnehmen.
2. Öffnen Sie die Einfülltür (7) und nehmen Sie die Wäsche aus der Trommel.
3. Lassen Sie die Einfülltür offen und ziehen Sie die Einspülschublade (1) ein Stück heraus, damit das Gerät innen trocknen kann.
4. Drehen Sie den Programmwähler (2) zurück in die Position „Aus“, um das Gerät auszuschalten.
5. Ziehen Sie den Netzstecker (8) aus der Steckdose.
6. Drehen Sie den Wasserhahn zu.

Funktionen

Neben den Programmen verfügt das Gerät über zusätzliche Funktionen, die Sie nach Bedarf dazu wählen können.

Um die Zusatzfunktionen auswählen zu können, müssen Sie zuvor ein Programm ausgewählt haben.

Beachten Sie bitte, dass

• nicht alle Zusatzfunktionen in Kombination mit allen Programmen möglich sind.
  – eine Zusatzfunktion nicht wählbar ist, wenn das Programm bereits fortgeschritten ist.

Eine nicht wählbare Zusatzfunktion erkennen Sie am schnellen Blinken der jeweiligen Anzeige auf dem Display (3). Anschließend erlöscht die Anzeige dieser Zusatzfunktion.

Startzeitvorwahl

Wählen Sie diese Zusatzfunktion aus, wenn Sie wollen, dass der Waschvorgang zu einem späteren Zeitpunkt startet.

Die Startzeitvorwahl kann in 1-Stun den-Schrit ten eingestellt werden. Die maximale Startzeitvorwahl beträgt 23 Stunden.

Anzepte Funktionen 1h Temp. Schleudern Startzeit- vorwahl Knitter- schutz Start Pause (19)

1. Drücken Sie die Sensortaste „Startzeitvorwahl“ (19).
   Auf dem Display (3) erscheinen die Anzeigen ⏻ und „1h“, d. h. das gewählte Programm startet in einer Stunde.
2. Drücken Sie so oft die Sensortaste „Startzeitvorwahl“, bis die gewünschte Startzeit erreicht ist.
3. Aktivieren Sie die Startzeitvorwahl, indem Sie eine beliebige Sensortaste (5) drücken. Die Anzeige leuchtet dauerhaft.

Um die Startzeitvorwahl auszuschalten, bringen Sie den Programmwähler (2) in die Position „Aus“. Wählen Sie bei Bedarf ein neues Programm.

Knitterschutz

Wählen Sie diese Zusatzfunktion aus, um ein starkes Knittern der Wäsche zu verhindern. Dazu reduziert das Gerät die Schleuderdrehzahl je nach gewähltem Programm um 200 bis 600 U/min.

Die Programmdauer erhöht sich um ca. vier Minuten.

Anzeigt Funktions 244 Temp. Schleudern Startzeit- vorwahl Knitter- schutz Start Pausst (20)

• Drücken Sie die Sensortaste „Knitterschutz“ (20).
  Auf dem Display (3) erscheint dauerhaft die Anzeige ☐Die Programmdauer verlängert sich um ca. 4 Minuten.

Um den Knitterschutz abzuwählen, drücken Sie erneut die Sensortaste „Knitterschutz“.

Tastensperre (Kindersicherung)

Mit der Tastensperre sichern Sie das Gerät gegen unerwünschte Tastenbetätigungen.

Die Tastensperre können Sie nicht aktivieren, wenn der Programmwähler auf der Position „Aus“ steht.

Anze igd 240 funktionen Temp. Schleudern Startzeit- vorwahl Knitter- schutz Start Pause (20)(19)

- Um die Tastensperre zu aktivieren, drücken Sie gleichzeitig die beiden Sensor-tasten „Startzeitvorwahl“ (19) und „Knitterschutz“ (20) länger als 3 Sekunden.

Anze IGE Furktonen CL temp. Schleudern Startzeit- vorwahl Knitter schutz Start Pause 0°C 0°C

Auf dem Display (3) erscheint für einige Sekunden die blinkende Anzeige „[L“. Danach ist wieder die vorherige Anzeige zu sehen.

Wenn Sie nun eine beliebige Sensortaste drücken, oder den Programmwähler (2) drehen, erscheint lediglich die blinkende Anzeige „L“.

Zum Deaktivieren der Tastensperre, halten Sie die beiden Sensortasten „Startzeitvorwahl“ (19) und „Knitterschutz“ (20) so lange gleichzeitig gedrückt, bis „L“.8-mal hintereinander geblinkt hat und die ursprüngliche Anzeige wieder im Display zu sehen ist.

Automatische Steuerfunktionen

Die folgenden Funktion laufen automatisch. Sie können sie nicht beeinflussen.

Schaumerkennung

Die elektronische Schaumerkennung sorgt dafür, dass bei einer bestimmten Schaummenge mehr Wasser in den ersten Spülgang gelangt.

Überlaufschutzsystem

Dieses System verhindert, dass Wasser über die Einspülschublade (1) austritt. Sobald ein bestimmtes Wasserniveau überschritten ist, schaltet automatisch die Ablaufpumpe ein.

Dynamische Mengenautomatik

Wenn das Gerät nur bis maximal zur Hälfte oder mit weniger Wäsche beladen ist, als der Höchstkapazität entspricht, reduzieren sich bei einigen Programmen der Wasserverbrauch und die Programmdauer. Auf diese Weise sparen Sie Energie.

Unwucht-Korrektursystem

Dieses System schützt das Gerät im Falle einer zu großen Unwucht beim Schleuderanlauf. Diese kann bei geringer Beladung oder bei einzelnen großen Wäschestücken auftreten. Die Wäsche wird neu verteilt und die Schleuderdrehzahl erst dann erhöht, wenn die Wäscheverteilung stimmt.

Pflege und Wartung

WARNUNG!

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung. Unsachgemäße Reinigung und Wartung kann zu schweren Verletzungen oder zum Tod führen.

■ Vor Reinigung und Wartung des Geräts den Netzstecker aus der Steck-dose ziehen bzw. Sicherung ausschalten/herausdrehen.
■ Immer am Netzstecker selbst, nie am Netzkabel anfassen.
- Gerät niemals mit einem Wasserstrahl oder einem Hochdruckreiniger abspritzen. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen gelangen.

HINWEIS

Beschädigungsgefahr!

Unsachgemäße Reinigung und Wartung des Geräts kann zu Beschädigung des Geräts führen. Die Geräteoberfläche kann zerkratzen und die Gummimanschette kann spröde, brüchig und undicht werden.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese können die Oberflächen beschädigen oder die Gummimanschette spröde und brüchig machen. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

■ Zum Reinigen der Gummimanschette keine spitzen, scharfen oder kantigen Gegenstände verwenden. Diese können die Gummimanschetten undicht machen.

Regelmäßige Kontrolle

Einige einfache, regelmäßige Kontrollen können Sie vor unliebsamen Überraschungen bewahren.

Überprüfen Sie regelmäßig, ob

– die Verschraubungen des Wasser-Zulaufschlauchs (a) bei aufgedrehtem Wasserhahn fest sitzen und dicht sind.
- der Wasser-Ablaufschlauch (13) am Badewannenrand bzw. am Siphon fest und sicher sitzt.
– der Wasser-Ablaufschlauch dort, wo er aus dem Gehäuse austritt, fest im Halteclip sitzt.
– die Schläuche spröde, rissig oder verknickt sind.
– die Fremdkörperfalle (10) fest verschlossen ist.
– die Gummimanschette (15) der Einfülltür (7) frei von Fremdkörpern wie Knöpfen, Büroklammern etc. ist.
– die Trommel frei von Fremdkörpern ist.
– die Trommel Rostspuren aufweist.

Einfülltür reinigen

1. Ziehen Sie die Falten der Gummimanschette (15) vorsichtig zurück und entfernen Sie alle Gegenstände, die sich dahinter befinden.
2. Wischen Sie die Einfülltür (7) und die Gummimanschette mit einem weichen, feuchten Tuch außen und innen ab, und wischen Sie beide anschließend trocken.

Trommel reinigen

1. Wenn Sie Stärke oder Formspüler benutzt haben, Trommel feucht auswischen.

2. Nach dem Wischen Einfülltür (7) geöffnet lassen, damit die Feuchtigkeit aus dem Innenraum verdunsten kann.

Einspülschublade reinigen

1. Ziehen Sie die Einspülschublade (1) so weit wie möglich heraus.

(21) (1)

1. Drücken Sie den Entriegelungspunkt (21) und ziehen Sie die Einfüllschublade ganz heraus.

1. Nehmen Sie den Einsatz (22) heraus.

(23)

1. Entnehmen Sie die Kappe (23).

2. Spülen Sie die Einspülschublade, den Einsatz und die Kappe unter fließendem Wasser aus.

3. Entfernen Sie Waschmittelreste in der Schubladenführung und in den Fächern mit einer kleinen Spül-, Flaschen- oder Zahnbürste.

1. Stecken Sie die Kappe (23) und den Einsatz (22) wieder richtig ein.

2. Setzen Sie die Einfüllschublade in die Spül-kammer ein und schließen Sie sie.

Siebe reinigen und Dichtung austauschen

! HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Wasserschäden oder zur Beschädigung des Geräts führen.

■ Wasserhahn vor der Reinigung der Siebe oder dem Austauschen der Dichtungen schließen.

■ Siebe und Dichtungen regelmäßig kontrollieren und reinigen.

■ Defekte Siebe und Dichtungen umgehend austauschen. Gerät niemals ohne Siebe und Dichtungen betreiben.

Das Gerät enthält im Wasserzulauf Siebe, die ein Eindringen von Fremdpartikeln in das Gerät verhindern.

Reinigen Sie die Siebe alle 2 Monate oder wenn das Gerät nicht genügend Wasser erhält, obwohl der Wasserhahn ganz geöffnet ist.

1. Schalten Sie das Gerät aus.
2. Drehen Sie den Wasserhahn zu.
3. Schrauben Sie den Wasser-Zulaufschlauch (a) vom Wasserhahn ab.

(24) (25) (26)

1. Ziehen Sie das Sieb (24) mit der Dichtung (25) z. B. mit einer Pinzette oder Zange aus der Überwurfmutter (26) heraus.
2. Spülen Sie Sieb und Dichtung unter klarem Wasser ab und reinigen Sie sie ggf. mit einer kleinen, weichen Bürste.
3. Tauschen Sie eine defekte Dichtung samt Sieb aus.
4. Setzen Sie Sieb samt Dichtung wieder ein.
5. Schrauben Sie den Wasser-Zulaufschlauch wieder am Wasserhahn an.
6. Schrauben Sie den Wasser-Zulauf- schlauch vom Gerät ab.

1. Ziehen Sie die Dichtung (27) z. B. mit einer Pinzette oder Zange aus dem Anschlussstutzen des Wasser-Zulaufschlauchs (12) heraus.
2. Spülen Sie die Dichtung unter klarem Wasser ab und reinigen Sie es mit einer kleinen, weichen Bürste.
3. Setzen Sie die Dichtung wieder ein.
4. Schrauben Sie den Wasser-Zulaufschlauch wieder am Anschlussstutzen an.
5. Drehen Sie zur Kontrolle den Wasserhahn auf und prüfen Sie den Wasser-Zulaufschlauch und die Anschlüsse auf Dichtigkeit.

Fremdkörperfalle reinigen/Notentleerung

⚠ VORSICHT!

Verbrühungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verbrühungen durch heiße Waschlauge führen.

■ Waschlauge abkühlen lassen, bevor sie abgelassen wird.

! HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

- Beachten, dass bei einer Not entleerung erhebliche Mengen Wasser austreten.

Die Fremdkörperfalle verhindert, dass Fäden und andere Fremdkörper zusammen mit der Waschlauge in die Pumpe gelangen. Reinigen Sie die Fremdkörperfalle alle zwei Monate.

1. Schalten Sie das Gerät aus.
2. Drehen Sie den Wasserhahn fest zu.

(10)

1. Öffnen Sie die Blende der Fremdkörperfalle (10) mit einem flachen Gegenstand.

2. Stellen Sie einen flachen Behälter unter die Fremdkörperfalle.

1. Drehen Sie die Fremdkörperfalle gegen den Uhrzeigersinn nur so weit auf, bis das Wasser abfließt. Leeren Sie zwischendurch ggf. das Auffanggefäß.

2. Wenn kein Wasser mehr abfließt, drehen Sie die Fremdkörperfalle ganz auf und nehmen Sie sie heraus.

3. Entfernen Sie die Fremdkörper und reinigen Sie die Fremdkörperfalle gründlich unter fließendem Wasser.

1. Setzen Sie die Fremdkörperfalle wieder ein. Achten Sie darauf, dass der Griff sich dabei in waagerechter Position befindet.

2. Drehen Sie die Fremdkörperfalle im Uhrzeigersinn bis zum Anschlag fest.

(10)

1. Setzen Sie die Blende (10) so ein, das die Öffnung nach oben zeigt und drücken Sie sie fest.

Restwasser entleeren

⚠ VORSICHT!

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist sehr schwer. Das Gerät niemals allein bewegen, sondern immer mindestens zu zweit.

Manchmal – zum Beispiel, wenn das Gerät in einem nicht frostgeschützten Raum steht – sollten Sie das Restwasser entleeren, um zu verhindern, dass es in den Leitungen im Gerät gefriert und so Beschädigungen verursacht.

Voraussetzung: Es steht Ihnen eine zweite Person zur Hilfe.

1. Gehen Sie vor, wie zuvor im Abschnitt „Fremdkörperfalle reinigen/Notentleerung“ beschrieben. Führen Sie zunächst nur die Schritte 1–5 aus.
2. Kippen Sie das Gerät dann mithilfe einer zweiten Person leicht nach vorne und lassen Sie auch das restliche im Gerät verbliebene Wasser ablaufen.
3. Drehen Sie die Fremdkörperfalle danach wieder im Uhrzeigersinn bis zum Anschlag fest und setzen Sie die Blende (10) wieder ein.

Inbetriebnahme

Eventuell vorhandene Wasserreste oder -tropfen in der Maschine sind lediglich ein Zeichen dafür, dass das Gerät in der Produktion auf Funktionalität geprüft wurde.

Transportieren

VORSICHT!

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist sehr schwer. Niemals allein transportieren oder tragen, sondern immer mindestens zu zweit.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Soll das Gerät mit einer Transportkarre gefahren werden, das Gerät immer so anheben, wie es auf der Verpackung gezeigt ist.
■ Das Gerät stets senkrecht transportieren.
■ Das Gerät nur mit eingebauten Transportsicherungen transportieren.

Transportsicherungen aus-/einbauen

WARNUNG!

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

■ Darauf achten, dass das Gerät nicht mit dem Stromnetz verbunden ist, solange die Transportsicherungen aus- oder eingebaut werden.

HINWEIS

Beschädigungsgefahr!

Unsachgemäßes Aufstellen und Inbetriebnehmen des Geräts kann zu Beschädigungen führen.

■ Vor der Inbetriebnahme alle Transportsicherungen entfernen.

Transportsicherungen ausbauen

(14)

1. Lösen Sie die Schrauben der Transportsicherungen (14) mit einem 10er-Schraubenschlüssel.

1. Entnehmen Sie die Transportsicherungen.


(b)

1. Verschließen Sie die Transportsicherungslöcher mit den beiliegenden Abdeckungen (b).
2. Bewahren Sie die Transportsicherungen für einen erneuten Transport gut auf.

Transportsicherungen einbauen

Bauen Sie die Transportsicherungen (14) für jeden Transport – bei Um zü gen oder Rückgabe des Geräts – wie der ein.

- Befolgen Sie beim Einbau der Transportsicherungen die Schritte des Abschnitts „Transportsicherungen ausbauen“ auf Seite DE-27 in umgekehrter Reihenfolge.

Gerät aufstellen

Achten Sie beim Aufstellen des Geräts darauf, dass

– der Aufstellort frostsicher ist.

• ein Wasser-Anschluss sowie eine Badewanne oder ein Ausgussbecken vorhanden sind.
  – auch nach dem Aufstellen des Geräts der Netzstecker (8) leicht zu gänglich ist.
  – der Untergrund fest, eben, sauber und trocken ist.
  – sich kein Teppich oder Teppichboden unter dem Gerät befindet, da das Gerät sonst nicht ausreichend belüftet wird und überhitzen kann.
  – Sie bei Teppich, Teppichboden, Parkett oder einem Holzbalkenboden eine stabile Holzplatte von mindestens 60 x 60 cm unter das Gerät le gen.
  – beim Aufstellen auf einer Holzplatte oder einem Sockel diese mit Vertiefungen für die Schraubfüße (11) versehen sind, damit das Gerät beim Schleudern nicht herunterfällt.
  – Sie bei einem glatten Fliesenboden eine Gummimatte unter die Schraubfüße legen.

Gerät ausrichten

1. Lösen Sie die Konter mutter ei nes Schraubfußes (11) auf der Geräteunterseite.
2. Schrauben Sie den Fuß mit der Hand so weit hin ein oder heraus, wie es sinnvoll ist. Um den Fuß

– herauszuschrauben, drehen Sie ihn im Uhrzeigersinn.
– hineinzuschrauben, drehen Sie ihn gegen den Uhrzeigersinn.

1. Wiederholen Sie dies für die anderen Schraubfüße, bis das Gerät absolut waa- gerecht und fest steht.
2. Drehen Sie die Konter muttern aller Schraubfüße bis zur Geräteunterseite hoch und ziehen Sie die Kontermutter gegen die Geräteunterseite fest.

Wasserablauf herstellen

VORSICHT!

Verbrühungsgefahr!

■ Wasser-Ablaufschlauch am Ausguss oder an der Badewanne befestigen, damit er nicht durch den beim Abpumpen entstehenden Rückstoß wegrutschen kann.
■ Bei Ausgüssen darauf achten, dass der Querschnitt der Abflussleitung groß genug ist, so dass der Ausguss nicht überlaufen kann.

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Wasserschäden führen.

■ Nur den mitgelieferten Wasser-Ablaufschlauch verwenden.
■ Den Wasser-Ablaufschlauch nicht verlängern oder durch einen anderen Schlauch ersetzen.
■ Darauf achten, dass der Wasser-Ablaufschlauch nicht geknickt oder verdreht ist.
■ Darauf achten, dass die Krümmung des Wasser-Ablaufschlauchs sich mindestens 60 cm und höchstens 100 cm über dem Boden befi ndet, um eine einwandfreie Funktion des Wasserablaufs zu gewährleisten.

■ Beachten, dass der Wasser-Ablaufschlauch sich in den Halteclips auf der Geräterückseite befindet, damit die Krümmung stets oberhalb der Wasserlinie im Gerät bleibt.
■ Darauf achten, dass das Schlauchende nicht in das abgepumpte Wasser eintaucht.

Der Wasser-Ablaufschlauch (13) kann auf zwei Arten befestigt werden:

a. Befestigung mit Schlauchhalter in Eigenmontage.
b. Befestigung am Auslasskrümmer eines Waschbeckens durch eine Fachkraft.

a. Befestigung mit Schlauchhalter

- Stecken Sie das Ende des Wasser-Ablaufschlauchs (13) über einen Schlauchhalter (nicht im Lieferumfang enthalten) und hängen Sie diesen über den Rand einer Badewanne. Den Schlauchhalter erhalten Sie in einem Fachgeschäft oder einem Baumarkt.

b. Befestigung am Auslasskrümmer

Lassen Sie diese Befestigung von einem Fachbetrieb vornehmen.

Der Wasser-Ablauf schlauch (13) wird hierbei an eine spezielle Vorrichtung montiert, die sich am Auslasskrümmer eines Waschbeckens befindet.

In einem unbenutzten Auslass krüm mer befi ndet sich eine Dichtungsschei be, damit hier kein Wasser herauslaufen kann. Diese Dichtungsscheibe muss vor dem Anschluss des Ablaufschlauchs durch einen Dichtungsring ersetzt werden.

Wasserzulauf herstellen

! HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Zum Anschluss an die Wasserversorgung nur den Schlauchsatz verwenden, der mit dem Gerät geliefert wird. Niemals alte Schlauchsätze benutzen.
■ Das Gerät nicht an die Warmwasserversorgung anschließen.
- Das Gerät nur an eine Wasserversorgung mit einem Einlasswasserdruck zwischen 0,1 Mpa und 1,0 Mpa (1,0 bis 10,0 bar) anschließen. Bei höherem Wasserdruck muss ein Druckminderer installiert werden. Beim Wasserwerk nach dem Wasserdruck fragen.
■ Zum Festschrauben der Überwurfmuttern am Wasserhahn keine Rohrzange verwenden. Diese kann die Überwurfmuttern beschädigen.

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 3/4-Zoll-Schraubenanschluss.

1. Schrauben Sie den Wasser-Zulaufschlauch (a) handfest am Anschlussstutzen (12) fest. Drehen Sie dazu die Überwurfmutter (28) im Uhrzeigersinn.

(26)

1. Befestigen Sie das Ende mit der Aqua-Stopp-Vorrichtung des Wasser-Zulaufschlauchs handfest am Wasserhahn. Drehen Sie dazu die Überwurfmutter (26) im Uhrzeigersinn.
2. Drehen Sie den Wasserhahn ganz auf und prüfen Sie die Anschlüsse am Gerät und am Wasserhahn auf Dichtigkeit.
3. Drehen Sie den Wasserhahn danach wieder zu.

Elektrischen Anschluss herstellen

WARNUNG!

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen.

• Nicht in Betrieb nehmen, wenn das Netzkabel defekt ist oder das Gerät andere sichtbare Schäden aufweist.
• Gerät nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betreiben.

VORSICHT!

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

- Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

- Stecken Sie den Netzstecker (8) in eine vorschriftsmäßig installierte, ausreichend ab gesicherte Schutzkontakt-Steckdose (220-240 V, 50 Hz, 10 A).

Testlauf durchführen

Voraussetzungen

– Sie haben das Kapitel „Sicherheit“ ab Seite DE-5 gelesen und alle Sicherheits-hinweise verstanden.

Das Gerät benötigt einen ersten Waschgang ohne Wäsche, aber mit Waschmittel. Dies dient dazu, eventuelle Rückstände aus der Fertigung auszuspülen.

1. Überprüfen Sie, ob der Wasser-Zulaufschlauch (a) und der Wasser-Ablaufschlauch (13) fest sitzen.
2. Drehen Sie den Wasserhahn ganz auf.
3. Stellen Sie sicher, dass die Trommel leer ist.
4. Drücken Sie die Einfülltür (7) fest zu.

(c) (1)

1. Falls sich die Trennwand (c) im linken Einfüllfach II der Einspülschublade (1) befindet, nehmen Sie sie heraus. Bewahren Sie sie gut auf, sie wird bei Verwendung von Flüssigwaschmittel benötigt.
2. Füllen Sie maximal 25 ml Kompakt-Waschmittel in das Einfüllfach II.

Exträr. urz. 13 Kurzüft Herten Mio Spool Hand-1 Hörsbaden Schleuern Aus Baumwort Haumwinder Baumrotile Eco 20% Pflegeicht Woliv So plier Allgeme

Programmdauer (Min.) Waschschritt Start/Pause Anze ge Funktion er 165 °C Schleudern Startzeit- Tropwahl Knite r- schutz Start Pause (4)

1. Stellen Sie den Programmwähler auf das Programm „ßBaumwolle“ ein. Das Display zeigt die Programmdauer. Die Waschschrittanzeige und das Start/Pause-Symbol blinken.
2. Drücken Sie die Sensortaste „Start/Pause“ (4) . Der Waschvorgang beginnt. Das Display zeigt die verbleibende Waschzeit sowie den Fortschritt des Waschgangs an: Waschen, Spülen, Schleudern. Nach Ablauf des Programms zeigt das Display „End“.
3. Warten Sie, bis die Verriegelungszeit endet und die Einfülltür (7) mit einem Klick freigegeben wird.
4. Öffnen Sie die Einfülltür und ziehen Sie die Einspülschublade ein Stück heraus, damit die Waschmaschine innen trocknen kann.
5. Drehen Sie den Programmwähler zurück in die Position „Aus“, um das Gerät auszuschalten.
6. Ziehen Sie den Netzstecker aus der Steckdose.
7. Drehen Sie den Wasserhahn zu.

Die Inbetriebnahme ist damit abgeschlossen.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG!

Stromschlaggefahr!

- Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Siekönnensichundspätere Benutzerin Gefahrbringen. Nurautorisierte Fachkräftedürfendiese Reparaturenausführen.

Waschergebnis ist nicht zufriedenstellend
Problem Mögliche Ursachen Lösungen, Tipps
Waschergebnis ist unbefriedigend/ schlecht.	Waschmittelmenge war nicht ausreichend.	Mehr Waschmittel verwenden.
	Wasser ist zu hart.	Die Menge Waschmittel verwenden, die vom Hersteller für die Wasserhärte am Ort empfohlen wird.
	Zu viel Wäsche in der Trommel.	Trommel nur mit der maximal vorgesehenen Wäschemenge laden.
	Gewähltes Programm passt nicht zum Verschmutzungsgrad der Wäsche.	Wäsche länger waschen, anderes Waschprogramm wählen (siehe Seite DE-14).
	Wassertemperatur zu niedrig.	Wäsche bei höherer Wassertemperatur waschen, anderes Waschprogrammauswählen (siehe Seite DE-14).
	Flecken wurden nicht vorbehandelt.	Flecken ggf. mit Gallseife oder Fleckenentferner vorbehandeln.
Während des Waschgangs entsteht zu viel Schaum.	Zu viel Waschmittel verwendet.	Beim nächsten Mal weniger Waschmittel benutzen.
	Waschmittel ist nicht für Waschmaschinen geeignet.	Waschmaschinengeeignetes Waschmittel benutzen.
Weichspüler/Pflegemittel wurde nicht eingespült.	Einsatz im Weichspüler-/ Stärken-Fach nicht richtig eingesetzt oder verstopft.	Einsatz herausnehmen und richtig einsetzen, ggf. reinigen (siehe Seite DE-24).
Wäsche ist verfärbt.	Wäsche wurde zu heiß gewaschen.	Wäsche ggf. vorsichtig entfärben.Wäsche vor dem Waschen sortieren (siehe Seite DE-11).
	Färbende Wäschestücke wurden mitgewaschen.
Wäsche hat Stockflecken.	Feuchte und/oder getragene Wäsche wurde im Gerät aufbewahrt.	Vor dem nächsten Waschen Stockflecken behutsam entfernen, am besten mit einem Spezialreiniger. Lassen Sie sich dazu im Drogeriefachhandel beraten.
Waschmittelrückstände auf der Wäsche.	Waschmittel war überdosiert. Wäsche mit korrekt dosiertem Waschmittel waschen.
Farben der Wäsche sind verblasst.	Waschmittel enthielt Bleichmittel. Ggf. Farbauffrischer verwendenFleckensalz o. Ä. wurde benutzt. (im Drogeriefachhandel erhältlich).Künftig Waschmittel ohne Bleichmittel verwenden.

Funktion ist gestört
Problem Mögliche Ursachen Lösungen, Tipps
Gerät funktioniert nicht.	Netzstecker sitzt nicht richtig in der Steckdose oder ist nicht eingesteckt.	Netzstecker richtig in die Steckdose stecken.
	Steckdose hat keine Spannung. Sicherung überprüfen, ggf. einschalten.
	Sicherung ist nicht intakt. Sicherung	austauschen.
Waschprogramm läuft nicht an.	Kein Waschprogramm eingestellt. W	Waschprogramm einstellen.
	Tür ist nicht richtig geschlossen. Tür	richtig schließen.(Ein „Klick“ muss zu hören sein.)
	Programm wurde nicht gestartet.	„Start/Pause“(4) drücken.
Gerät bekommt kein Wasser.	Wasserhahn ist geschlossen. Wasserhahn öffnen.
	Tür ist nicht richtig geschlossen. Tür	richtig schließen.
	Zulaufschlauch ist geknickt. Zulaufschlauch kontrollieren; ggf.abmontieren und neu ausrichten.
	Zulaufschlauch ist verstopft.	Sieb am Zulaufschlauch reinigen (siehe Seite DE-24).
	Sieb am Zulauf ist verstopft.	Sieb am Zulauf reinigen (siehe Seite DE-24).
Wasser wird nicht abgepumpt.	Ablaufschlauch ist verstopft oder geknickt.	Ablaufschlauch kontrollieren, ggf.abmontieren und neu ausrichten.
Wasser läuft ab, obwohl das Gerät nicht abpumpt.	Ablaufschlauch ist zu niedrig angebracht.	Ablaufschlauch höher anbringen.
Wasser läuft aus. (Gerät „leckt“.)	Zulauf- oder Ablaufschlauch sind nicht fest genug verschraubt.	Zulauf- oder Ablaufschlauch fester verschrauben.
	Fremdkörperfalle ist nicht richtig verschlossen.	Fremdkörperfalle richtig verschließen (siehe Seite DE-25).
Gerät steht unruhig oder vibriert heftig.	Transportsicherung(en) wurde(n) nicht ausgebaut.	Transportsicherung(en) ausbauen (siehe Seite DE-27).
	Gerät wurde nicht richtig aufgestellt bzw. ausgerichtet.	Gerät richtig aufstellen bzw. ausrichten.
	Die Wäschestücke in der Trommel sind sehr schwer oder ungleichmäßig verteilt.	Brechen Sie den Waschvorgang ab und starten Sie ihn neu, um die Wäschestücke gleichmäßiger zu verteilen.
Schleudergang läuft nicht oder mit Verzögerung an.	Das Unwucht-Korrektursystem für nicht ausbalancierte Trommelladung läuft	Kein Fehler. Nachdem die Wäsche gleichmäßiger verteilt ist, startet der Schleudergang automatisch.
Während des Waschgangs ist durch die Glasscheibe kein Wasser in der Trommel zu sehen.	Dies ist kein Fehler. Das Wasser befindet sich am Boden der Trommel.
Tür lässt sich nach dem Ende des Waschgangs nicht öffnen.	Dies ist kein Fehler. Der Öffnungsmechanismus enthält eine Sicherung, welche die Tür nach Ende des Waschgangs noch ca. 2 Minuten lang geschlossen hält.	Programm wähler zurück in die Position „Aus“ drehen, um das Gerät auszuschalten. Einige Minuten warten, dann Tür öffnen.
Die angezeigte Programmdauer weicht von der tatsächlichen Programmdauer ab.	Dies ist kein Fehler. Die Programmdauer wird ständig an die Gegebenheiten angepasst und neu berechnet.
Das Display zeigt einen Fehlercode
Problem	Mögliche Ursachen Lösungen, Tipps
E01	Einfülltür ist nicht richtig geschlossen. Einfülltür richtig schließen.Besteht das Problem weiterhin, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-37).
E02	Wasserstand im Gerät ist niedriger als die Heizschlange.Möglicherweise ist der Wasserdruck, an den die Waschmaschine angeschlossen ist, zu niedrig, oder der Wasserhahn ist geschlossen.	Ggf. Wasserhahn vollständig öffnen. Besteht das Problem weiterhin, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-37).
E03	Pumpe defekt oder Fremdkörperfalle verstopft oder elektrischer Anschluss der Pumpe defekt.	Fremdkörperfalle reinigen (siehe Seite DE-25). Besteht das Problem weiterhin, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-37).
E04	Zuviel Wasser im Gerät. Überlaufschutzsystem wurde aktiviert, das Gerät pumpt das Wasser automatisch ab. Nach dem Abpumpvorgang Gerät abschalten und Netzstecker aus der Steckdose ziehen. Drehen Sie den Wasserhahn zu nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-37).

und

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Geräte bezeichnung Modell Bestellnummer
hanseatic Waschvollautomat	HWM 614 A3IT 257	757
	HWM 714 A3IT 862	010
	HWM 814 A3IT 493	707
	HWM 914 A3IT 508	039

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt.

Reparaturen, Ersatzteile und Zubehör

Kunden in Deutschland

– Wenden Sie sich bitte an unseren
Technik-Service: Tel. [phone]
(Festnetz 20 Cent/Anruf, Mobilfunk max.
60 Cent/Anruf)

Kunden in Österreich

- Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Technische Daten

Datenblatt für Haushaltswaschmaschinen nach Verordnung (EU) Nr. 1061/2010 und 1015/2010.

Marke	hanseatic
Typ/Bezeichnung HWM 614 A3	T HWM 714 A3	T HWM 814 A3	T HWM 914 A3
Bestell-Nummer 257757 86201	0 493707 508039
Fassungsvermögen 6 kg 7 kg 8 kg 9 kg
Energieeffizienzklasse1)6)	A+++
jährlicher Energieverbrauch2)6)	121 kWh 135 kWh 155 kWh		168 kWh
Energieverbrauch Baumwolle 60 °C bei voller Befüllung6)	0,70 kWh	0,76 kWh	1,01 kWh	1,15 kWh
Energieverbrauch Baumwolle 60 °C bei Teilbefüllung6)	0,40 kWh	0,47 kWh	0,44 kWh	0,44 kWh
Energieverbrauch Baumwolle 40 °C bei Teilbefüllung6)	0,37 kWh	0,43 kWh	0,41 kWh	0,41 kWh
gewichtete Leistungsaufnahme im Aus-Zustand6)	0,5 W
gewichtete Leistungsaufnahme im unausgeschalteten Zustand6)	1,0 W
gewichteter jährlicher Wasserverbrauch3)6)	9900 Liter	9900 Liter	10224 Liter	12100 Liter
Schleudereffizienzklasse4)6)	B
maximale Schleuderdrehzahl6)	1400 U/min
Restfeuchte6)	53 %
Programme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen5)	Baumwolle 40 °C und 60 °C
Programmdauer Baumwolle 60 °C bei voller Befüllung6)	240	240	215	240
Programmdauer Baumwolle 60 °C bei Teilbefüllung6)	200	200	175	185
Programmdauer Baumwolle 40 °C bei Teilbefüllung6)	195	195	170	180
Geräusch-Emission beim Waschen7)	50 dB(A) re 1 pW
Geräusch-Emission beim Schleudern7)	74 dB(A) re 1 pW
Einbauart	Standgerät
Höhe	84,5 cm
Breite	59,7 cm
Tiefe (mit Anschlüssen)	52,7 cm	52,7 cm	55,7 cm	58,2 cm
Gewicht (leer)	70,5 kg	70,5 kg	73,4 kg	77 kg
max. Leistungsaufnahme	2200 W
Netzspannung / Frequenz	220–240 V~ / 50 Hz
Absicherung	10 A
Wasserdruck (Fließdruck)	1,0 ... 10 bar = 0,1 ... 1,0 MPa

Legende zur Tabelle auf der vorigen Seite:

^1) A +++ = sehr geringer Energiebedarf bis D = sehr hoher Energiebedarf
2) auf der Grundlage von 220 Standard-Wasch zyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
3) auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
^4) A = sehr gute Schleuderwirkung – G = sehr schlechte Schleuderwirkung
5) Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

^6) Ermittelt gemäß Verordnung (EU) Nr. 1061/2010. Die angewandten Messmethoden entsprechen der Norm EN 60456.
7) Ermittelt gemäß Verordnung (EU) Nr. 1061/2010. Die angewandten Messmethoden entsprechen der Norm EN 60704-2-4.

Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustempera tur abweichen.

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge un Verschmutzung der Wäsche, Wasserhärte, Waschmittelmenge etc. stark abweichen. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altge-

räte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Verpackung

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Po ly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
– Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner modernen Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

HWM 614 A3IT

HWM 714 A3IT

HWM 814 A3IT

HWM 914 A3IT

Exträge 10 Kurzütt Heraden Mio Sport Hand-/Helmwasser Schleucern Aus Raumwinder Haumwinder Raumvollie Eco 20% Pflegeicht Walt S plier
