NZ64H25568K/EG - Herd SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Induktionskochfeld
Marke	Samsung
Modell	NZ64H25568K/EG
Breite	60 cm
Tiefe	52 cm
Höhe	5 cm
Gewicht	ca. 10 kg
Energieversorgung	230 V, 50/60 Hz
Anschlussleistung	ca. 7,2 kW
Anzahl Kochzonen	4
Steuerung	Touch-Bedienung
Funktionen	PowerBoost, Kindersicherung, Restwärmeanzeige, Timer
Reinigung	Glaskeramik, leicht zu reinigen
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Reparierbarkeit	Ersatzteile verfügbar, Reparatur durch Fachpersonal
Garantie	2 Jahre

Häufig gestellte Fragen - NZ64H25568K/EG SAMSUNG

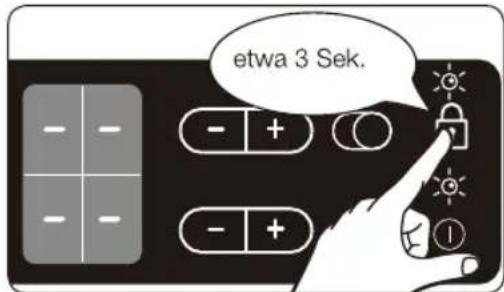

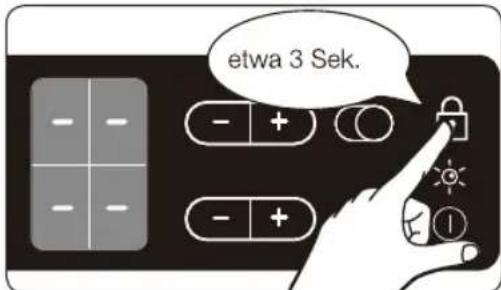

Wie schalte ich die Kindersicherung ein?

Halten Sie die Sperrtaste für 3 Sekunden gedrückt, bis ein Signal ertönt. Das Kindersicherungssymbol leuchtet auf.

Was bedeutet die Restwärmeanzeige?

Die Restwärmeanzeige zeigt an, dass die Kochzone noch heiß ist – es erscheint ein "H" im Display.

Kann ich Töpfe aus Aluminium oder Kupfer verwenden?

Nein, Induktionskochfelder benötigen magnetisierbares Kochgeschirr wie Edelstahl oder Gusseisen.

Wie aktiviere ich die PowerBoost-Funktion?

Wählen Sie die gewünschte Kochzone aus und drücken Sie die Taste PowerBoost. Die Zone arbeitet dann mit maximaler Leistung.

Das Kochfeld schaltet sich während des Kochens aus. Was tun?

Mögliche Ursachen: Überhitzung oder zu lange Betrieb. Prüfen Sie, ob der Überhitzungsschutz ausgelöst hat, und lassen Sie es abkühlen.

Wie reinige ich das Glaskeramik-Kochfeld richtig?

Verwenden Sie einen Glaskeramikreiniger und ein weiches Tuch. Entfernen Sie angebrannte Reste mit einem Schaber.

Welche Abschaltautomatiken gibt es?

Das Kochfeld hat eine automatische Abschaltung nach bestimmter Zeit ohne Bedienung sowie Überhitzungsschutz.

Kann ich das Kochfeld in der Nähe eines Geschirrspülers einbauen?

Ja, aber halten Sie ausreichend Abstand ein, um Feuchtigkeit zu vermeiden.

Wie tausche ich eine defekte Kochzone?

Das Kochfeld ist ein kompaktes Gerät. Wenden Sie sich an den Kundendienst, da die Reparatur nur von Fachpersonal durchgeführt werden sollte.

Welche Leistung hat das Kochfeld insgesamt?

Die maximale Anschlussleistung beträgt ca. 7,2 kW. Achten Sie auf die Absicherung durch den Elektriker.

BEDIENUNGSANLEITUNG NZ64H25568K/EG SAMSUNG

Glaskeramikkochfeld Benutzerhandbuch

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.

PN:16166000A24182

SAMSUNG

Inhalt

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

4

SICHERHEITSHINWEISE

5

VOR DER ERSTEN ZUBEREITUNG

20

4 In diesem Benutzerhandbuch werden folgende Symbole verwendet:

4 Modellname und Seriennummer

10 Entsorgung des Verpackungsmaterials

10 Ordnungsgemäße Entsorgung Ihres Altgeräts

11 Korrekte Entsorgung von Altgeräten (Elektroschrott)

12 Sicherheitshinweise für den Installateur

13 Anschließen an das Netz

15 Einbauen in einer Arbeitsplatte

17 Kochzonen

17 Bedienfeld

18 Komponenten

18 Die wichtigsten Merkmale Ihres Geräts

19 Sicherheitsabschaltung

20 Restwärmeanzeige

20 Erstreinigung

Deutsch - 2

VERWENDUNG DES GERÄTS

21

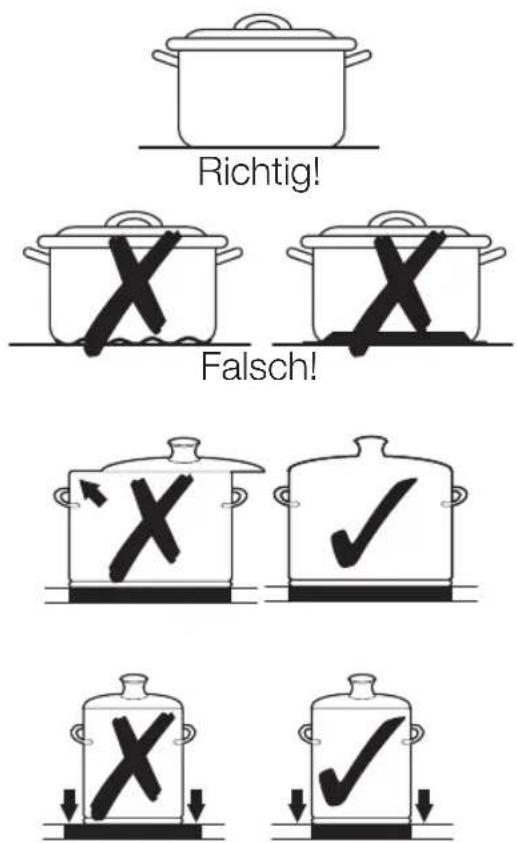

21 Verwenden geeigneter Töpfe und Pfannen

23 Verwenden der Sensortasten

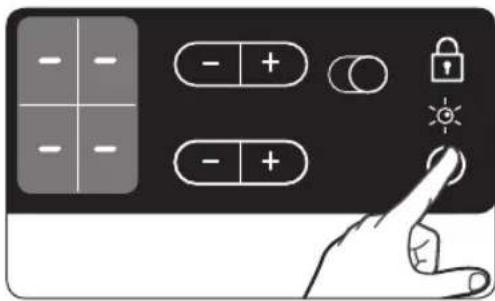

23 Einschalten des Geräts

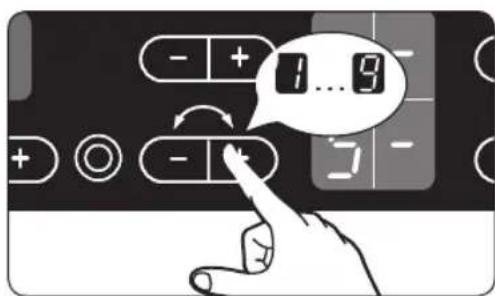

23 Temperaturregelung

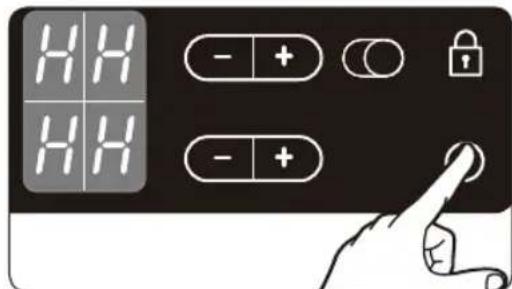

24 Ausschalten des Geräts

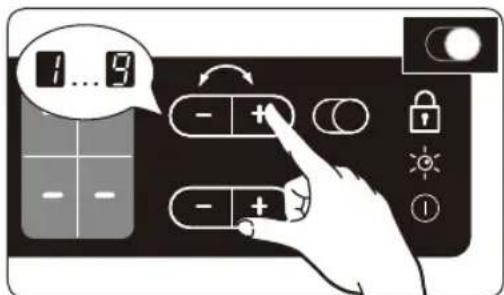

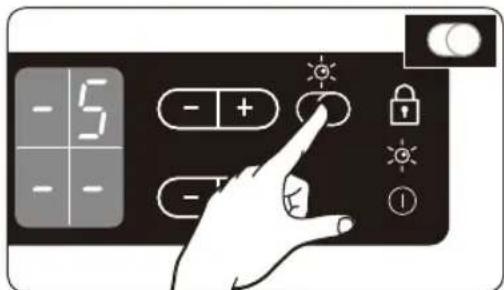

24 Verwenden der Bräterkochzone

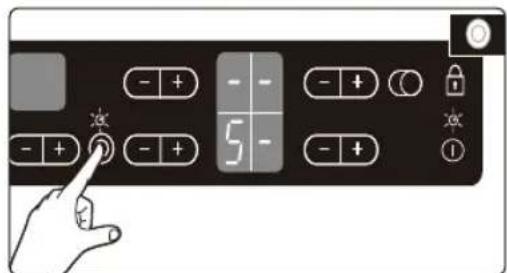

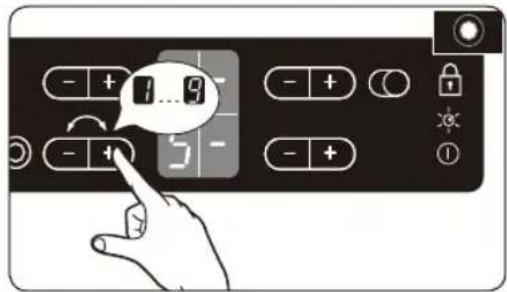

25 Verwenden der Doppelkochzone

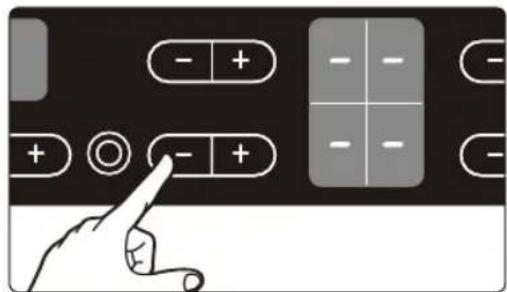

25 Ausschalten einer Kochzone

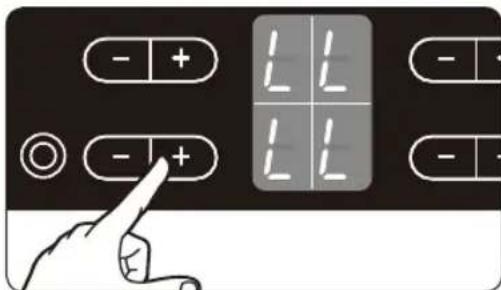

26 Verwenden der Kindersicherung

27 Timer

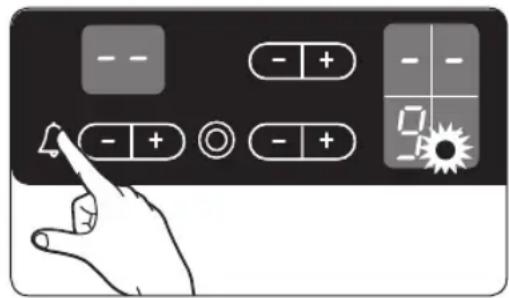

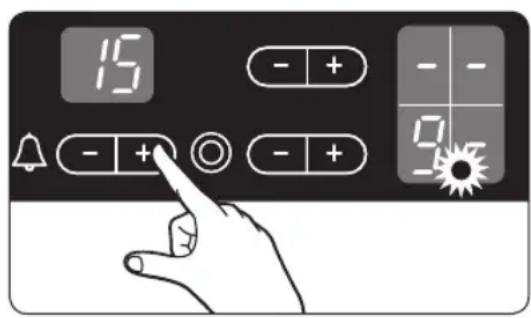

27 Einstellen der Kochzonenabschaltung

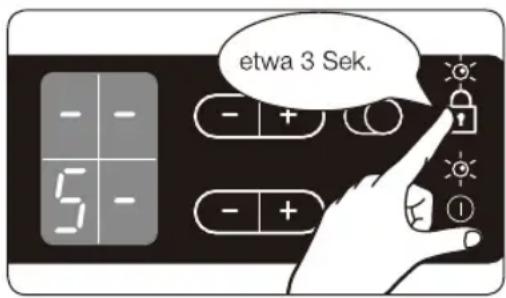

28 Kurzzeitmesser

29 Sperren und Entsperren des Bedienfelds

30 Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel

REINIGUNG UND PFLEGE

31

31 Kochfeld

32 Kochfeldrahmen (Zubehör)

33 So vermeiden Sie Schäden an Ihrem Gerät

GARANTIE UND SERVICE

34

34 Häufig gestellte Fragen und Fehlerbehebung

36 Service

TECHNISCHE DATEN

37

37 Technische Daten

37 Kochzonen

38 Produktinformationen

Deutsch - 3

Hinweise zu dieser Bedienungsanleitung

Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sie bitte nicht, auch das Handbuch an den neuen Besitzer weiterzugeben.

IN DIESEM BENUTZERHANDBUCH WERDEN FOLGENDE SYMBOLE VERWENDET:

⚠️ WARNING

Gefahren oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen können.

⚠ VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.

VORSICHT

Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihres Geräts zu vermindern, beachten Sie folgende Sicherheitsregeln:

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

MODELLNAME UND SERIENNUMMER

Sowohl der Modellname als auch die Seriennummer sind auf dem Typenschild auf der Unterseite des Geräts angegeben.

Schreiben Sie diese Informationen zur späteren Verwendung auf oder kleben Sie das zusätzliche Produktetikett (auf der Oberseite des Geräts zu finden) auf die vorliegende Seite.

Modellbezeichnung

Seriennummer

Deutsch - 4

Sicherheitshinweise

Dieses Gerät erfüllt die technischen Normen und Sicherheitsbestimmungen, die für diesen Gerätetyp gelten. Bitte beachten Sie die folgenden Sicherheitshinweise, um die Gefahr von Verletzungen des Benutzers oder Schäden am Gerät zu minimieren.

⚠️ WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen.

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Deutsch - 5

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

WARNUNG: Wenn die Oberfläche einen Riss aufweist, schalten Sie das Gerät aus, um die Möglichkeit von Stromschlägen auszuschließen.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Geräts, da sie heiß werden könnten.

Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür vorgesehenen Bedienelement aus, und verlassen Sie sich nicht auf die Topferkennung.

Das Haushaltsgerät darf nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

Deutsch - 6

WARNUNG: Wenn Sie das Gerät beim Zubereiten von Lebensmittel in Fett oder Öl unbeaufsichtigt lassen, kann dies eine Gefahr darstellen und einen Brand verursachen.

Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z. B. mit einem Topfdeckel oder einer Löschdecke.

WARNUNG: Brandgefahr: Stellen Sie keine Gegenstände auf die Kochfelder!

WARNUNG: Verwenden Sie nur den vom Hersteller des Kochgerätes konstruierten, den vom Hersteller des Gerätes in der Gebrauchsanweisung angegebenen oder den im Gerät integrierten Kochstellenschutz. Die Verwendung ungeeigneter Schutzvorrichtungen kann zu Unfällen führen.

Die Oberflächen können während des Gebrauchs heiß werden.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Pflege dürfen nur dann von Kindern durchgeführt werden, wenn diese älter als 8 Jahre sind und dabei beaufsichtigt werden.

Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

VORSICHT

Vergewissern Sie sich, dass dieses Gerät von einem qualifizierten Techniker ordnungsgemäß installiert und geerdet wird.

Das Gerät darf nur von einem qualifizierten Techniker gewartet werden. Von unqualifizierten Personen ausgeführte Reparaturen können Verletzungen oder schwerwiegende Störungen verursachen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem nächstgelegenen Kundendienstzentrum in Verbindung. Wenn Sie diese Anweisungen nicht beachten, kann es zu Beschädigungen und Verlust der Garantie kommen.

Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen Schrank oder in eine Arbeitsplatte eingebaut wurden, die den relevanten Normen entsprechen. Auf diese Weise wird gemäß den maßgeblichen Sicherheitsnormen ausreichender Schutz vor Berührung von Strom führenden Teilen gewährleistet.

Bei Störungen Ihres Geräts oder bei Auftreten von Brüchen, Rissen oder Absplitterungen:

• Schalten Sie alle Kochzonen ab;
• Trennen Sie das Kochfeld vom Netz;
- Setzen Sie sich mit dem nächstgelegenen Kundendienstzentrum in Verbindung.

Wenn die Oberfläche des Geräts bricht, schalten Sie es aus, um die Möglichkeit von Stromschlägen auszuschließen. Verwenden Sie das Gerät erst wieder, nachdem die Glasfläche ersetzt wurde.

Verwenden Sie das Gerät nicht zum Erhitzen von Alufolie, von in Alufolie verpackten Produkten oder von Gefriergut, das in Alu-Töpfen aufbewahrt wird.

Wenn sich zwischen dem Topfboden und der Kochzone Flüssigkeit ansammelt, kann Dampfdruck entstehen. Dies kann zu unbeabsichtigten Bewegungen des Topfes führen.

Achten Sie deshalb stets darauf, dass Gerät und Topfboden trocken sind.

Deutsch - 8

Die Kochzonen werden beim Kochen heiß.

Halten Sie kleine Kinder immer vom Gerät fern.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von

Kindern, denn Verpackungsmaterial kann für Kinder gefährlich sein.

Dieses Gerät dient nur zum normalen Kochen und Braten im Haushalt. Es ist für den kommerziellen oder industriellen Einsatz nicht geeignet.

Verwenden Sie das Gerät nie zum Heizen des Zimmers.

Geben Sie Acht, wenn Sie andere elektrische Geräte an Netzsteckdosen in der Nähe dieses Haushaltsgeräts anschließen. Das Netzkabel darf mit dem Kochfeld nicht in Kontakt kommen.

Überhitztes Fett und Öl können schnell Feuer fangen. Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Sie Lebensmittel in Fett oder Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes Frites.

Schalten Sie die Kochzonen nach der Benutzung aus.

Halten Sie das Bedienfeld stets sauber und trocken.

Stellen Sie niemals brennbare Gegenstände auf das Gerät, da sie Feuer fangen könnten.

Es besteht die Gefahr von Verbrennungen durch das Gerät, wenn Sie dieses nicht mit der notwendigen Sorgfalt bedienen.

Die Kabel elektrischer Geräte dürfen nicht mit der heißen Kochfläche des Kochfelds oder mit heißen Töpfen und Pfannen in Berührung kommen.

Verwenden Sie das Gerät niemals, um Kleidung zu trocknen.

Solange das Gerät eingeschaltet ist, müssen Benutzer mit Herzschrittmachern oder aktiven Herzimplantaten ihren

Oberkörper immer in einem Abstand von mindestens 30 cm zu den Induktionszonen halten. Fragen Sie im Zweifelsfall beim Hersteller des Herzschrittmachers oder bei Ihrem Arzt nach. (nur Modelle mit Induktionskochfeld)

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu bauen oder zu verändern.

Schalten Sie das Gerät vor dem Reinigen immer aus.

Deutsch - 9

Reinigen Sie das Gerät entsprechend den Reinigungs- und Pflegehinweisen in diesem Benutzerhandbuch.

Halten Sie Haustiere vom Gerät fern, da diese auf die Bedienelemente des Geräts treten und eine Fehlfunktion verursachen können.

ENTSORGUNG DES VERPACKUNGSMATERIALS

WARNUNG

Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Die Materialien sind entsprechend gekennzeichnet. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen.

ORDNUNGSGEMÄSSE ENTSORGUNG IHRES ALTGERÄTS

WARNUNG

Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann. Zu diesem Zweck lassen Sie einen qualifizierten Techniker das Gerät vom Stromnetz trennen und das Netzkabel entfernen. Das Gerät darf nicht im Hausmüll entsorgt werden. Informationen über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

Deutsch - 10

KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTROSCHROTT)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Deutsch - 11

Installieren des Geräts

Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird. Diese Anweisung muss unbedingt befolgt werden. Die Garantie deckt keine Schäden ab, die in Folge unsachgemäßer Installation auftreten. Technische Daten finden Sie am Ende dieses Handbuchs.

SICHERHEITSHINWEISE FÜR DEN INSTALLATEUR

• In der Elektroinstallation ist eine Vorrichtung vorzusehen, mit der das Gerät an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt. Geeignete Trennvorrichtungen sind Automatiksicherungen, Schmelzsicherungen (Schraubsicherungen sind aus dem Halter herauszuschrauben), Fehlerstromschutzschalter und Schaltschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät EN 60335 - 2 - 6. Geräte dieser Art dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden.
• Unterhalb des Geräts dürfen keine Schubladen vorgesehen werden.
  • Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit müssen alle geschnittenen Oberflächen mit einem geeigneten Dichtmittel versiegelt werden.
• Auf gekachelten Arbeitsflächen müssen die Fugen im Bereich des Geräts vollständig mit einem geeigneten Mittel verfügt werden.
• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen die Schnappfedern mit einem geeigneten Kunstharz oder einem Zweikomponentenkleber befestigt werden.
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Spalt mit der Arbeitsfläche abschließt. Sie dürfen nicht zusätzlich Silikonmasse auftragen, denn damit würde der Ausbau bei Servicearbeiten unnötig erschwert werden.
• Das Gerät muss beim Ausbauen von unten herausgedrückt werden.

Deutsch - 12

ANSCHLIESSEN AN DAS NETZ

Vor dem Anschließen vergewissern Sie sich bitte, ob die auf dem Typenschild angegebene Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Das Typenschild befindet sich auf der Unterseite des Geräts.

Schalten Sie die Netzstromversorgung ab, ehe Sie einzelne Kabel mit dem Netz verbinden.

Die Spannung der Heizelemente beträgt 230 V\~. Das Gerät arbeitet aber auch in älteren Netzen mit 220 V\~ oder 240 V\~ perfekt.

Das Gerät muss über eine Vorrichtung an das Netz angeschlossen werden, mit der es an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt.

Für den Netzanschluss ist ein Kabel vom Typ H05SS - F (180° C) oder besser vorzusehen.

	Nennstrom des Geräts (A) Nennquerschnitt (mm 2)
1 N~ > 25 und ≤ 32 ≥ 2,5
2N~ > 10 und ≤ 16 ≥ 1,5

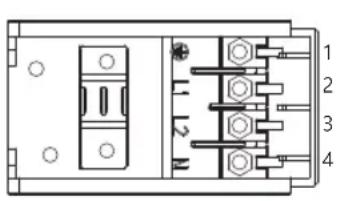

Der Anschluss muss wie im Diagramm dargestellt ausgeführt werden. Die Anschlussverbindungen werden entsprechend dem jeweiligen Anschlussdiagramm ausgeführt.

Die Erdung wird an die Erdungsklemme angeschlossen. Das Erdungskabel muss länger als die Strom führenden Kabel sein.

Die Kabelverbindungen müssen entsprechend den Bestimmungen ausgeführt, und die Klemmschrauben müssen fest angezogen werden.

Das Anschlusskabel wird mit der Kabelschelle befestigt, und die Abdeckung wird durch festes Andrücken (Verriegeln) geschlossen. Vor dem ersten Einschalten müssen Schutzfolien und Aufkleber von m Glaskeramikkochfeld entfernt werden.

Deutsch - 13

Nachdem das Gerät an das Netz angeschlossen wurde, überprüfen Sie, ob alle Kochzonen betriebsbereit sind. Hierzu stellen Sie einen geeigneten Topf darauf und schalten jede einmal kurz auf maximale Leistung.

Wenn das Gerät erstmals eingeschaltet wird, leuchten alle Anzeigen auf, und die Kindersicherung ist aktiviert.

Pure electrical connector diagram without any text, numbers, or symbols

1 Yellow / Green L1 2 Black L2 3 Brown N 4 Blue 20V 50V

1 Yellow / Green L1 2 Black L2 3 Brown N 4 Blue 220-260+/-

L: Braun N: Blau PE: Grün

Achten Sie auf die Zuordnung (Konformität) von Phasen und Nullleiter zwischen Hausanschluss und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden können. Die Garantie deckt keine Schäden aufgrund unsachgemäßer Installation ab.

Deutsch - 14

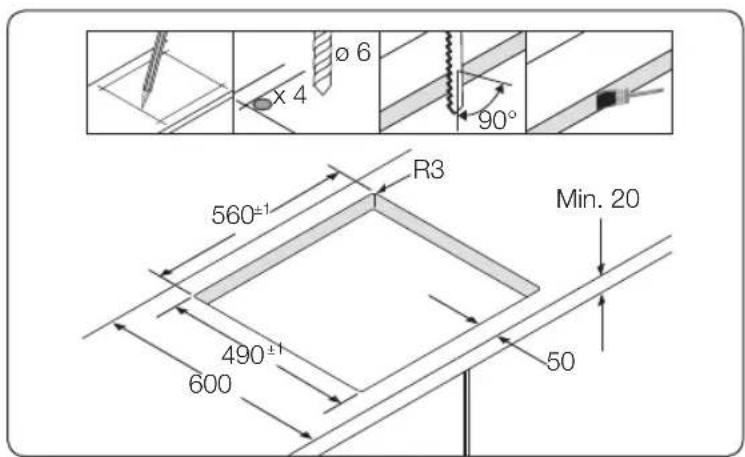

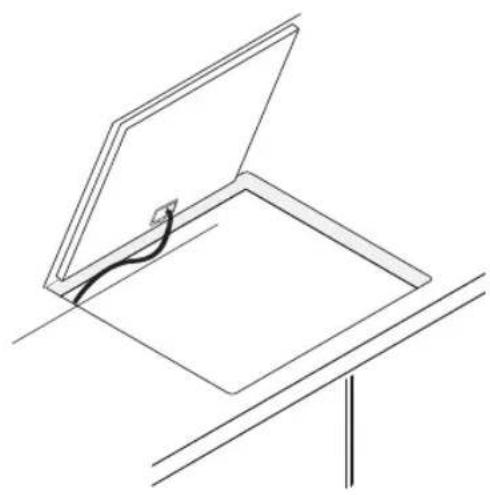

EINBAUEN IN EINER ARBEITSPLATTE

Notieren Sie vor dem Einbau die auf dem Typenschild angegebene Seriennummer des Geräts.

Diese Nummer wird im Falle von Serviceanfragen benötigt, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Unterseite des Geräts angegeben wird.

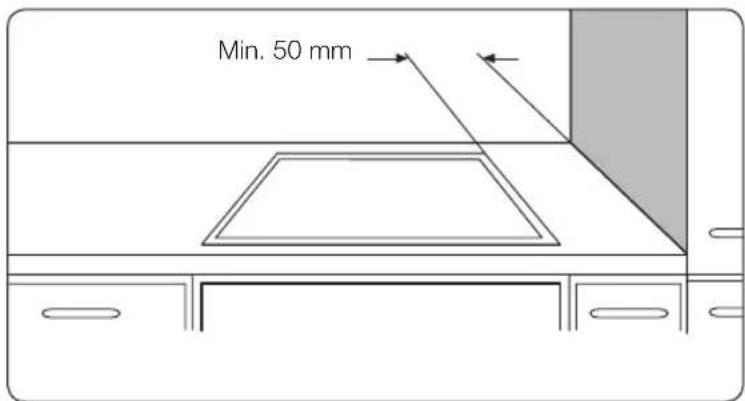

Achten Sie besonders auf den Mindestplatzbedarf und die Mindestabstände.

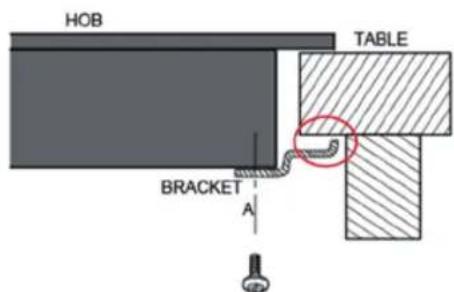

Befestigen Sie die beiden seitlichen Klammern mit den bereitgestellten Schrauben, ehe Sie das Kochfeld an den Klammern befestigen.

Bei der Installation des Kochfelds muss ein Brett eingepasst werden, das den Zugang zur Geräteunterseite einschränkt.

Min. 50 mm

ø 6 x 4 90° R3 560±1 490±1 600 Min. 20 50

Deutsch - 15

A B C	D
Schraube	Halterung Schraubenloch Base

Unter keinen Umständen darf die Halterung nach der Installation die Innenflächen der Arbeitsplatte berühren (siehe Bilder).

Deutsch - 16

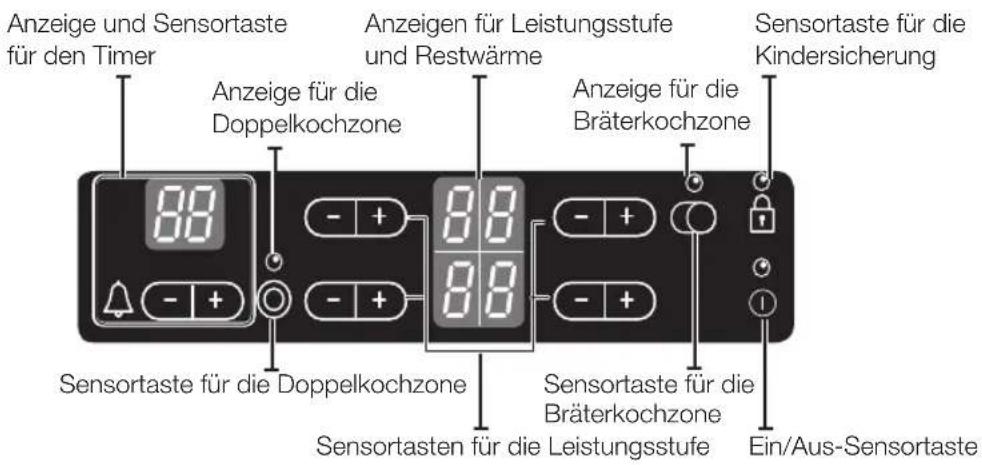

Überblick über das Gerät

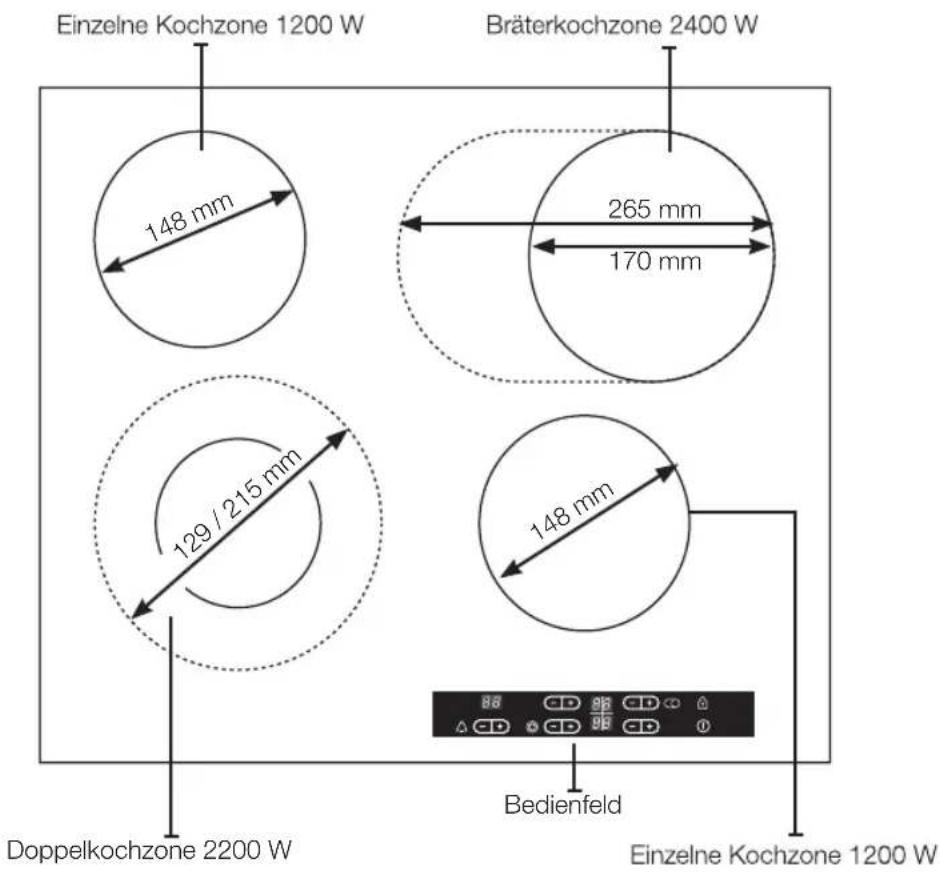

KOCHZONEN

Einzelne Kochzone 1200 W Bräterkochzone 2400 W 148 mm 265 mm 170 mm 129 / 215 mm 148 mm Doppelkochzone 2200 W Bedienfeld Einzelne Kochzone 1200 W

BEDIENFELD

Anzeige und Sensortaste für den Timer Anzeige für die Doppelkochzone Anzeigen für Leistungsstufe und Restwärme Anzeige für die Bräterkochzone Sensortaste für die Kindersicherung Sensortaste für die Doppelkochzone Sensortaste für die Bräterkochzone Sensortasten für die Leistungsstufe Ein/Aus-Sensortaste

Deutsch - 17

KOMPONENTEN

Glaskeramikkochfeld Montagehalterungen Schrauben

DIE WICHTIGSTEN MERKMALE IHRES GERÄTS

- Kochfeld aus Glaskeramik: Das Gerät besitzt ein Kochfeld aus Glaskeramik mit vier Schnellkochzonen. Die leistungsfähigen Strahlungsheizelemente des Kochfelds verkürzen die für das Aufheizen der Zonen erforderliche Zeit ganz erheblich.

- Sensortasten: Ihr Gerät wird mit Hilfe von Sensortasten bedient.

- Leichte Reinigung: Der Vorteil des Kochfelds aus Glaskeramik und der Sensortasten ist die besonders einfache Reinigung. Die glatte, ebene Oberfläche ist leicht zu reinigen.

- Ein/Aus-Sensortaste: Die Ein/Aus-Sensortaste dient im Gerät als gesonderter Netzschalter. Wenn Sie diese Sensortaste drücken, wird die Stromversorgung vollständig ein- oder ausgeschaltet.

- Leistungs- und Funktionsanzeigen: Digitale Anzeigen und Anzeigeleuchten informieren über Einstellungen und aktivierte Funktionen sowie über die Restwärme in den verschiedenen Kochzonen.

- Sicherheitsabschaltung: Die Sicherheitsabschaltung stellt sicher, dass die Kochzonen nach einem gewissen Zeitraum mit unveränderten Einstellungen automatisch ausgeschaltet werden.

- Restwärmeanzeige: Wenn die Kochzonen so heiß sind, dass die Gefahr von Verbrennungen besteht, wird im Display ein entsprechendes Symbol angezeigt.

- Doppelkochzone: Zum Kochfeld gehört eine Doppelkochzone. Damit erhält das Gerät eine Kochzone von variabler Größe, wenn Sie zum Beispiel mit kleineren Töpfen kochen. Dies ermöglicht Energieeinsparungen.

Deutsch - 18

• Mehrzweckkochzone: Das Gerät ist mit einer Mehrzweck-/Bräterkochzone ausgestattet. Je nach Einstellung kann diese als runde oder ovale Kochzone genutzt werden, wenn Sie zum Beispiel mit einem ovalen Bräter kochen oder Teller bzw. Essen warm halten möchten.
• Digitale Anzeigen: Die vier Anzeigefelder sind den vier Kochzonen zugeordnet. Sie zeigen die folgenden Informationen an:
• erät eingeschaltet,
• 1 bis 9 eingestellte Leistungsstufe,
• H Restwärme,
• 📁 Kindersicherung aktiviert und
• 58 Fehlermeldung, wenn eine Sensortaste länger als 10 Sekunden berührt wurde.
• Fehlermeldung, wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist. (Beispiel: Betrieb mit leerem Topf)

SICHERHEITSABSCHALTUNG

Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Kochstufe über längere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus.

Die Restwärme wird in den digitalen Anzeigen für die jeweiligen Kochzonen mit H (für „heiß“) angegeben.

Die Kochzonen werden nach folgenden Zeiten ausgeschaltet:

Leistungsstufe Ausschalten

1 - 2 nach 6 Stunden

3 - 4 nach 5 Stunden

5 - 6 nach 3 Stunden

7 - 9 nach 1 Stunden

Wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist, wird im Display 🔒 angezeigt, und das Gerät wird ausgeschaltet.

Wenn eine oder mehrere der Kochzonen ausgeschaltet werden, ehe die angegebene Zeit abgelaufen ist, schlagen Sie im Abschnitt „Fehlerbehebung“ nach.

Deutsch - 19

Weitere Gründe, warum sich eine Kochzone ausschalten kann

Alle Kochzonen werden sofort ausgeschaltet, wenn Flüssigkeit überkocht und auf dem Bedienfeld landet.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In beiden Fällen muss das Gerät wieder eingeschaltet werden.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In beiden Fällen muss das Gerät mit der Ein/Aus-Sensortaste ①wieder eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.

RESTWÄRMEANZEIGE

Wenn Sie eine Kochzone oder das Kochfeld als Ganzes ausschalten, wird die Restwärme mit dem Symbol H (für „heiß“) in der digitalen Anzeige der entsprechenden Kochzonen angezeigt. Auch nachdem die Kochzone ausgeschaltet wurde, geht die Restwärmeanzeige erst aus, wenn die Kochzone abgekühlt ist. Sie können die Restwärme zum Auftauen oder Warmhalten von Essen verwenden.

Solange die Restwärmeanzeige leuchtet, besteht die Gefahr von Verbrennungen.

Wenn die Stromversorgung unterbrochen wird, erlischt das Symbol H, und es gibt keine Informationen mehr über die Restwärme. Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem Sie in der Nähe des Kochfelds stets achtsam sind.

Vor der ersten Zubereitung

ERSTREINIGUNG

Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und einem Glaskeramikreiniger sauber.

Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch beschädigt werden.

Deutsch - 20

Verwendung des Geräts

VERWENDEN GEEIGNETER TÖPFE UND PFANNEN

Hochwertige Pfannen bringen gute Ergebnisse.

• Sie erkennen eine gute Pfanne an ihrem Boden. Der Boden sollte dick und möglichst eben sein.
• Achten Sie beim Kauf einer neuen Pfanne besonders auf den Durchmesser des Bodens. Die Hersteller geben oftmals nur den Durchmesser des oberen Rands an.
• Töpfe mit Aluminium- oder Kupferboden können metallische Verfärbungen auf der Glaskeramikfläche verursachen. Solche Verfärbungen lassen sich nur sehr schwierig oder unmöglich entfernen.
• Verwenden Sie keine Pfannen mit einem durch grobe Kanten und Riefen beschädigten Boden. Wenn Sie solche Pfannen über die Glaskeramikfläche ziehen, können bleibende Kratzer entstehen.
• In kaltem Zustand ist der Pfannenboden normalerweise leicht nach innen gebogen (konkav). Er darf niemals nach außen gebogen (konvex) sein.
• Wenn Sie besonderes Kochgeschirr, wie beispielsweise einen Dampfkochtopf, eine Schmorpfanne oder einen Wok verwenden möchten, beachten Sie bitte die Anweisungen des Herstellers.

Deutsch - 21

Energiespartipps

Sie können wertvolle Energie sparen, wenn Sie die folgenden Punkte beachten:

- Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.

- Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.

- Setzen Sie die Deckel von Töpfen und Pfannen fest auf, um sie vollständig zu verschließen.

- Schalten Sie die Kochzonen vor dem Ende der Garzeit ab. Sie können die Restwärme nutzen, um Essen warm zu halten oder aufzutauen.

• Die Böden von Pfannen müssen immer die selbe Größe wie die Kochzone aufweisen.

- Durch Einsatz eines Dampfkochtopfs können Sie die Garzeiten um bis zu 50 % reduzieren.

VERWENDEN DER SENSORTASTEN

Zur Verwendung von Sensortasten drücken Sie so lange mit der Fingerspitze auf die entsprechende Stelle des Bedienfelds, bis die entsprechende Anzeige aufleuchtet oder erlischt oder die gewünschte Funktion aktiviert wird.

Stellen Sie sicher, dass Sie nur eine Sensortaste drücken, wenn Sie das Gerät bedienen. Wenn Sie Ihren Finger zu stark auf eine Sensortaste drücken, kann es passieren, dass auch eine benachbarte Sensortaste ausgelöst wird.

EINSCHALTEN DES GERÄTS

Halten Sie die Sensortaste für die Kindersicherung 🔒 etwa 3 Sekunden lang gedrückt. Schalten Sie das Gerät anschließend mit der Ein/Aus-Sensortaste ① ein. Drücken Sie dazu die Ein/Aus-Sensortaste ① Im Display wird - angezeigt.

Nachdem Sie das Gerät mit Hilfe der Ein/Aus-Sensortaste

① eingeschaltet haben, müssen Sie innerhalb von etwa 10 Sekunden eine Leistungsstufe auswählen. Andernfalls schaltet sich das Gerät aus Sicherheitsgründen selbst ab.

TEMPERATURREGELUNG

Drücken Sie zum Einstellen der gewünschten Leistungsstufe (☐ bis ☐) für die entsprechende Kochzone die Sensortaste ☐ oder ☐.

Wenn ☐ erstmals gedrückt wird, wird die Leistungsstufe 5 eingestellt.

- + 1 ... 9 + ○ - 3 -

Wenn Sie ☐ zum ersten Mal drücken, wird die Leistungsstufe 5 eingestellt. Mit der Sensortaste ☐ können Sie eine höhere und mit ☐ eine niedrigere Leistungsstufe einstellen.

Deutsch - 23

AUSSCHALTEN DES GERÄTS

Das Gerät wird mit der Ein/Aus-Sensortaste ①vollständig ausgeschaltet. Drücken Sie die Ein/Aus-Sensortaste .

Nach dem Ausschalten einer Kochzone oder des Kochfelds wird die Restwärme der entsprechenden Kochzonen im Display mit dem Symbol H (für „heiß“) angegeben.

Wenn die Leistungsstufe g ausgewählt ist und Sie möchten die Heizelemente + ausschalten, drücken Sie die Sensortaste noch einmal. Die Einstellung wechselt dann auf die Leistungsstufe Null. Sie können die Einstellung auch schneller vornehmen, indem Sie mit dem Finger so lange auf die Sensortaste + oder - drücken, bis der gewünschte Wert erreicht ist. Wenn Sie länger als 10 Sekunden mehr als eine Sensortaste gedrückt halten, wird im Display g e angezeigt. Zum Zurücksetzen drücken Sie die Ein/Aus-Sensortaste

VERWENDEN DER BRÄTERKOCHZONE

Sie können eine kleine Kochzone in eine größere, ovale Kochzone umwandeln und für Bratentöpfe verwenden.

Sie können den Wechsel zwischen den beiden Kochzonen nur vornehmen, wenn für die kleinere Zone bereits eine Leistungsstufe eingestellt worden ist.

1. Wählen Sie eine Leistungsstufe aus.

1...9 - +

1. Um die Bräterkochzone ein- bzw. auszuschalten, drücken Sie Ihren Finger so lange flach auf die Sensortaste für die Bräterkochzone, bis die entsprechende Anzeige aufleuchtet oder erlischt.

- 5 - -

Deutsch - 24

VERWENDEN DER DOPPELKOCHZONE

Sie können eine kleine Kochzone in eine größere Kochzone umwandeln und für große Kochgeräte verwenden. Wählen Sie diese Einstellung mit der Sensortaste für die Doppelkochzone © aus.

Sie können den Wechsel zwischen den beiden Kochzonen nur vornehmen, wenn für die kleinere Zone bereits eine Leistungsstufe eingestellt worden ist.

1. Wählen Sie eine Leistungsstufe aus.

- + 1 ... 9 - + 7 -

1. Drücken Sie die Sensortaste für die Doppelkochzone ◎. Damit schalten Sie die äußere Kochzone ein. Die entsprechende Anzeige leuchtet auf.

1. Um die äußere Kochzone auszuschalten, drücken Sie erneut die Sensortaste für die Doppelkochzone ©.

AUSSCHALTEN EINER KOCHZONE

Wenn Sie eine Kochzone ausschalten möchten, stellen Sie mit Hilfe der Sensortasten und des Bedienfelds für diese Kochzone wieder die Leistungsstufe ein.

VERWENDEN DER KINDERSICHERUNG

Sie können die Kindersicherung verwenden, um zu verhindern, dass eine Kochzone unabsichtlich eingeschaltet oder das Kochfeld aktiviert wird. Die Sensortaste für die Kindersicherung steht nur dann zur Verfügung, wenn der Strom eingeschaltet ist.

Aktivieren der Kindersicherung

1. Halten Sie die Sensortaste für die Kindersicherung 🔒 etwa 3 Sekunden lang gedrückt. Als Bestätigung ertönt ein akustisches Signal.

etwa 3 Sek.

1. Drücken Sie eine der Sensortasten für die Leistungsstufe. 📁 wird im Display für alle Kochzonen angezeigt. Dies bedeutet, dass die Kindersicherung aktiviert ist.

- + - + - + - +

Deaktivieren der Kindersicherung

1. Halten Sie die Sensortaste für die Kindersicherung 🔒 etwa 3 Sekunden lang gedrückt. Als Bestätigung ertönt ein akustisches Signal.

etwa 3 Sek.

Nachdem Sie das Gerät ausgeschaltet haben, wird die Kindersicherung aus Sicherheitsgründen automatisch innerhalb von wenigen Minuten aktiviert.

Deutsch - 26

TIMER

Es gibt zwei Verwendungsmöglichkeiten für den Timer:

Kochzone mit dem Timer automatisch ausschalten

Wenn Sie für eine Kochzone eine bestimmte Zeit einstellen, wird die Kochzone nach Ablauf dieser Zeit abgeschaltet. Diese Funktion kann auch für mehrere Kochzonen gleichzeitig verwendet werden.

Timer als Kurzzeitmesser verwenden

Der Kurzzeitmesser kann nur verwendet werden, wenn alle Kochzonen ausgeschaltet sind.

EINSTELLEN DER KOCHZONENABSCHALTUNG

Die gewünschte Kochzone muss eingeschaltet sein, damit Sie eine Zeit für die Abschaltung einstellen können.

1. Mit Hilfe der Sensortaste für den Timer ⚠ wählen Sie die Kochzone aus, die nach Ablauf der festgelegten Zeit abgeschaltet werden soll. Wenn die erste aktive Kochzone ausgewählt wird, beginnt

die jeweilige Anzeige langsam zu blinken, nachdem Sie die entsprechende Sensortaste gedrückt haben. So entspricht die vordere linke Anzeige zum Beispiel der vorderen linken Kochzone. ■rscheint in der Timer-Anzeige.

Die nächste aktive Kochzone wählen Sie durch erneutes Drücken der Sensortaste für den Timer aus.

1. Stellen Sie durch Drücken der Sensortaste + oder - die Zeit ein, nach der die Kochzone automatisch abgeschaltet werden soll. Dies können zum Beispiel 15 Minuten sein. Die Abschaltung ist nun aktiviert.

15 - + - - + - + - + - 0 - +

Deutsch - 27

Um die für eine Kochzone verbleibende Zeit anzuzeigen, drücken Sie die Sensortaste ☑Die Anzeige der entsprechenden Kochzone beginnt langsam zu blinken. Die Einstellungen werden mit der Sensortaste ☐oder zurückgesetzt. Nachdem die eingestellte Zeit verstrichen ist, wird die Kochzone automatisch abgeschaltet, zur Bestätigung ertönt ein akustisches Signal und im Display erscheint die entsprechende Timer-Anzeige.

Schneller nehmen Sie die Einstellungen vor, indem Sie eine der Sensortasten + oder -so lange gedrückt halten, bis der gewünschte Wert erreicht ist.

Wenn die Sensortaste ☐ zuerst gedrückt wird, beginnt die Zeit-Anzeige im Display bei 99; wenn Sie zuerst die Sensortaste ☐drücken, wird bei 1 begonnen.

KURZZEITMESSER

Damit der Kurzzeitmesser verwendet werden kann, muss das Gerät eingeschaltet, aber alle Kochzonen müssen ausgeschaltet sein.

1. Drücken Sie die Sensortaste für den Timer △. ■-rscheint in der Timer-Anzeige.

2. Stellen Sie mit Hilfe der Sensortasten ☐ und ☑ die gewünschte Zeit ein.

Der Kurzzeitmesser ist jetzt aktiviert, und im Display wird die verbleibende Restzeit angezeigt.

Zum Ändern der Restzeit drücken Sie die Sensortaste für den Timer △ und ändern den eingestellten Wert mit Hilfe der Sensortasten □ und .

Deutsch - 28

Sie können das Bedienfeld mit Ausnahme der Ein/Aus-Sensortaste jederzeit während des Kochens sperren. Damit lässt sich vermeiden, dass Sie versehentlich die Einstellungen verändern, indem Sie zum Beispiel mit einem Tuch über das Bedienfeld wischen.

1. Halten Sie die Sensortaste für die Kindersicherung etwa 3 Sekunden lang gedrückt. Die Anzeige der Sensortaste für die Kindersicherung leuchtet auf. Die Sensortasten sind jetzt gesperrt.

2. Wenn Sie die Sensortasten wieder entsperren möchten, halten Sie die Sensortaste für die Kindersicherung erneut etwa 3 Sekunden lang gedrückt. Die Anzeige der Sensortaste für die Kindersicherung erlischt.

etwa 3 Sek.

EMPFOHLENE EINSTELLUNGEN ZUM KOCHEN BESTIMMTER LEBENSMITTEL

Die Angaben in der nachfolgenden Tabelle dienen nur als Richtlinie. Die je nach Garverfahren erforderliche Leistungsstufe hängt von einer Reihe verschiedener Variablen ab, wie unter anderem der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochten Lebensmittel.

Leistungsstufe	Garverfahren Beispiele
9	Erhitzen Anbraten Braten	Erhitzen großer Flüssigkeitsmengen, Nudeln kochen, Fleisch braten (Gulasch anbraten, Fleisch schmoren)
8	Intensiv Braten	Steak, Schnitzel, Rösti, Würstchen, Pfannkuchen / Kartoffelpuffer
7
6 Braten		Geschnetzeltes / Gyros, Leber, Fisch, Frikadellen, Spiegeleier
5	Kochen	Kochen von bis zu 1,5 l Flüssigkeit, Kartoffeln, Gemüse
4
3 Dämpfen	Dünsten Kochen	Dünsten und Dämpfen kleiner Mengen an Gemüse, Kochen von Reis und Milchgerichten
2
1 Schmelzen		Zerlassen von Butter, Auflösen von Gelatine und Schmelzen von Schokolade

Hinweis

• Die in der obigen Tabelle angezeigten Leistungsstufen dienen nur als Anhaltspunkt und zu Ihrer Hilfe.
• Sie müssen die Leistungsstufe entsprechend Ihren Töpfen und den jeweiligen Lebensmitteln einstellen.

Deutsch - 30

Reinigung und Pflege

KOCHFELD

Reinigungsmittel dürfen mit der heißen Glaskeramikfläche nicht in Kontakt kommen. Alle Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser entfernt werden, weil sie eine ätzende Wirkung entfalten können, wenn die Oberfläche heiß wird. Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme oder Pfannenkratzer.

Reinigen Sie die Glaskeramikfläche nach jeder Verwendung, wenn sie noch handwarm ist. Auf diese Weise verhindern Sie, dass ausgelaufenes Material in die Oberfläche eingebrannt wird. Entfernen Sie Kalkablagerungen, Wasserränder, Fetttropfen und metallische Verfärbungen mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.

Leichte Verschmutzung

1. Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch ab.
2. Reiben Sie sie mit einem sauberen Tuch trocken. Es dürfen keinerlei Reste von Reinigungsmittel auf der Oberfläche bleiben.
3. Reinigen Sie die ganze Glaskeramikfläche einmal in der Woche gründlich mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.
4. Wischen Sie die Glaskeramikfläche mit ausreichend klarem Wasser ab, und reiben Sie sie mit einem sauberen, fusselfreien Tuch trocken.

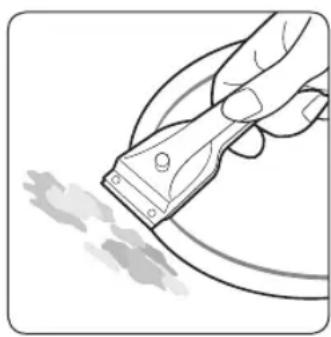

Hartnäckiger Schmutz

1. Übergekochte Lebensmittel und hartnäckige Spritzer entfernen Sie mit einem Glasschaber.
2. Halten Sie den Glasschaber schräg zur Glaskeramikfläche.
3. Entfernen Sie die Verschmutzungen durch Schaben mit der Klinge.

Glasschaber und Glaskeramikreiniger gibt es beim Fachhändler.

Schwer entfernbare Verschmutzungen

1. Entfernen Sie eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie und andere Materialien mit einem Glasschaber sofort und noch in heißem Zustand.

Es besteht ein nicht unerhebliches Verbrennungsrisiko, wenn Sie den Glasschaber auf der heißen Kochzone verwenden.

1. Reinigen Sie das Kochfeld nach dem Abkühlen in gewohnter Weise. Wenn die Kochzone mit dem geschmolzenen Gut bereits abgekühlt ist, wärmen Sie sie zum Säubern wieder auf.

Kratzer oder dunkle Flecken auf der Glaskeramikfläche, die zum Beispiel von einer Pfanne mit scharfen Kanten verursacht wurden, können nicht entfernt werden. Jedoch beeinträchtigen sie die Funktion des Geräts nicht.

KOCHFELDRAHMEN (ZUBEHÖR)

Achten Sie darauf, dass kein Essig, Zitronensaft oder Kalkentferner auf den Kochfeldrahmen gelangt. Andernfalls können stumpfe Flecken entstehen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch ab.
2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie anschließend ab, und reiben Sie die Oberfläche dann trocken ab.

Deutsch - 32

SO VERMEIDEN SIE SCHÄDEN AN IHREM GERÄT

• Verwenden Sie das Kochfeld nicht als Arbeitsfläche; stellen Sie keine Gegenstände darauf ab.
• Schalten Sie die Kochzone nicht mit leeren Kochgeschirr oder vollkommen ohne Kochgeschirr ein.
• Glaskeramik ist sehr hart und unempfindlich auch gegen starke Temperaturschwankungen, aber sie ist nicht unzerbrechlich. Sie kann durch ein besonders scharfes oder schweres Objekt beschädigt werden, das auf die Glaskeramikfläche fällt.
• Stellen Sie keine Pfannen auf den Kochfeldrahmen. Dadurch kann es zu Kratzern und Schäden an der Oberfläche kommen.
• Vermeiden Sie es, saure Flüssigkeiten, wie z. B. Essig, Zitronensaft und Kalkentferner auf den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen können.
• Wenn Zucker oder zuckerhaltige Lebensmittel mit einer heißen Kochzone in Kontakt kommen und schmelzen, sollten Sie die Rückstände sofort, also während sie noch heiß sind, mit einem Küchenschaber entfernen. Nach dem Abkühlen kann es beim Entfernen zur Beschädigung der Oberfläche kommen.
• Halten Sie schmelzbare Gegenstände und Materialien wie Kunststoff, Aluminiumfolie und Bratfolien von der Glaskeramikfläche entfernt. Wenn solche Dinge auf dem Kochfeld schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

Garantie und Service

HÄUFIG GESTELLTE FRAGEN UND FEHLERBEHEBUNG

Aus einem geringfügigen Fehler kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen.

Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können den Benutzer erheblichen Risiken aussetzen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Was ist zu tun, wenn die Kochzonen nicht funktionieren?

Mögliche Antworten finden Sie nachfolgend:

• Die Sicherung im Sicherungskasten hat ausgelöst. Wenn die Sicherungen mehrmals auslösen, rufen Sie einen zugelassenen Elektriker.
• Das Gerät ist nicht richtig eingeschaltet.
  • Die Anzeigen auf dem Bedienfeld leuchten nicht.
  • Die Kochzone ist nicht eingeschaltet.
• Die Kochzonen sind nicht auf die gewünschten Leistungsstufen eingestellt.

Was ist zu tun, wenn die Kochzonen nicht eingeschaltet werden können?

Mögliche Antworten finden Sie nachfolgend:

• Zwischen dem Betätigen der Ein/Aus-Sensortaste und dem Einschalten der Kochzone sind mehr als 10 Sekunden vergangen (siehe Abschnitt „Einschalten des Geräts“).
• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen.

Deutsch - 34

Was ist zu tun, wenn alle Anzeigen im Display außer der Restwärmeanzeige ⚠ plötzlich verschwinden?

Mögliche Ursachen:

• Die Ein/Aus-Sensortaste wurde versehentlich betätigt.
- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen.

Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird?

Mögliche Antworten finden Sie nachfolgend:

- Die Kochzone wurde nur kurz verwendet und ist deshalb nicht heiß genug. Wenn die Kochzone heiß ist, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Was ist zu tun, wenn eine Kochzone nicht ein- oder ausgeschaltet werden kann?

Mögliche Ursachen:

• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen.
  • Die Kindersicherung ist aktiviert.

Was ist zu tun, wenn die Anzeige 5 Eleuchtet?

Mögliche Ursachen:

- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen. Zum Zurücksetzen drücken Sie die Ein/Aus-Sensortaste.

Was bedeutet es, wenn die Heizelemente nicht rot glühen?

- Die eingestellte Temperatur der Kochzone wird von einem Sensor aufrechterhalten, der die Zone ein- und ausschaltet, so dass die Kochzone nicht immer rot aussieht. Wenn Sie eine geringe Leistungsstufe einstellen, wird das Heizelement häufiger ausgeschaltet als bei höher eingestellten Temperaturen. Das Heizelement wird aber auch bei höchster Temperatureinstellung abwechselnd ein- und ausgeschaltet.

Wenn Sie wegen eines Bedienungsfehlers eine Serviceleistung anfordern, kann dies sogar während der Garantiezeit kostenpflichtig sein.

Deutsch - 35

SERVICE

Ehe Sie Unterstützung oder Serviceleistungen anfordern, lesen Sie den Abschnitt „Fehlerbehebung“.

Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen.

Handelt es sich um eine technischer Störung?

Wenn dem so ist, setzen Sie sich mit dem Kundendienstzentrum in Verbindung.

Bereiten Sie sich schon vorher auf das Gespräch vor. Damit vereinfachen Sie die Fehlerdiagnose und können Unklarheiten vorab klären.

Bitte notieren Sie die folgenden Informationen:

• Wie äußert sich das Problem?

• Unter welchen Umständen tritt das Problem auf?
  Wenn Sie anrufen, sollten Sie bitte das Modell und die
  Seriennummer Ihres Geräts bereithalten. Diese Informationen finden Sie auf dem Typenschild:

• Modellbeschreibung
  • Seriennummer (15 Stellen)

Wir empfehlen Ihnen, diese Informationen vor Einbau des Gerätes hier im Handbuch zu notieren, damit sie später leicht aufzufinden sind.

Modell:

Seriennummer:

Wann entstehen Ihnen sogar während der Garantiezeit Kosten?

• Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt „Fehlerbehebung“ selbst hätten lösen können.
• Wenn der Kundendiensttechniker mehrere Serviceanrufe durchführen muss, weil ihm vor seinem Besuch nicht alle relevanten Informationen zur Verfügung gestellt werden und deshalb beispielsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich auf Ihren Telefonanruf in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die Kosten dieser Fahrten.

Deutsch - 36

Technische Daten

TECHNISCHE DATEN

Maße des Geräts	Breite 575 mm
	Tiefe 505 mm
	Höhe	56 mm
Maße des Ausschnitts in der Arbeitsplatte	Breite 560 mm
	Tiefe 490 mm
	Eckenradius	3 mm
Betriebsspannung		220 - 240 V~ 50 / 60 Hz
Maximal angeschlossene Last 6,4 - 7,5 kW
Gewicht	Netto	8,2 kg
	Brutto	9,7 kg

KOCHZONEN

Position Durchmesser Leistung

Vorne links 129 / 215 mm 750 / 2200 W

Hinten links 148 mm 1200 W

Hinten rechts 170 / 265 mm 1500 bis 1600 bzw. 2400 W

Vorne rechts 148 mm 1200 W

Name des Lieferanten Samsung Electronics co. Ltd.
Modellkennung	CTR164NC01C61RCDST2C61R2CCNC61R2CASTC61RCAST2NZ64F5RD9ABNZ64H25568KHS-3000B
Art der Kochmulde Einbau
Heiztechnik Strahlungskochzonen
Anzahl der Kochzonen und/oder Kochflächen	4
Bei kreisförmigenKochzonen oder-flächen:Durchmesser dernutzbaren Oberfläche fürjede elektrisch beheizteKochzone (∅)	∅ 21,5 cm, ∅ 15,0 cm,∅ 15,0 cm, ∅ 17,0 cm
Energieverbrauch jeKochzone oder -fläche je kg(ECelectric cooking)	∅ 21,5 cm : 198,8 Wh/kg∅ 15,0 cm (vorne) : 194,0 Wh/kg∅ 15,0 cm (hinten) : 193,2 Wh/kg∅ 17,0 cm : 193,3 Wh/kg
Energieverbrauchder Kochmulde je kg(ECelectric hob)	194,8 Wh/kg

* Daten ermittelt entsprechend der Norm EN 60350-2 und der Kommissionsverordnung (EU) Nr. 66/2014.

Energiespartipps

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Durch Einsatz eines Dampfkochtopfs können Sie die Garzeiten reduzieren.

Deutsch - 38

Notizen

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN UNTER		ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for KNOX customers] 0800 400848[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02-	201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030-	6227 515 www.samsung.com/fi/support
FRANCE 01 48	63 00 00 www.samsung.com/fr/support
GERMANY 06	196 77 555 77 www.samsung.com/de/support
ITALIA 800-	SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone]from mobile and land line
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN 0034	902172678 www.samsung.com/es/support
SWEDEN 0771	726 786 www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

A	Name des Lieferanten
B	Modellname
C	Aus-Zustand Stromsparfunktion (min)		Leistungsaufnahme (W)
D
E	Bereitschaftszustand Stromsparfunktion (min)		Leistungsaufnahme (W)
F
G	Stromsparfunktion	HDMI-CEC	Leistungsaufnahme (W)
H		(min)
I	Stromsparfunktion	Optical	Leistungsaufnahme (W)
J		(min)
K	Vernetzten Betrieb	(Min-Fi)	Leistungsaufnahme (W)
L
M			So aktivieren/deaktivieren Sie den Port
N	Stromsparfunktion	(Bueth)	Leistungsaufnahme (W)
O
P	So aktivieren/deaktivieren Sie den Port
Q
			Alle Netzwerkports aktiviert
R	Technische Eigenschaften eines externen Netzteils

[Estonian]
