BEDIENUNGSANLEITUNG HS-2000B SAMSUNG

Glaskeramik-Kochfeld Benutzerhandbuch

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.

Wenn Sie umfassenderen Service wünschen, registrieren Sie Ihr Gerät unter

www.samsung.com/global/register

Inhalt

Arbeiten mit dieser Bedienungsanleitung 2

Sicherheit .... 3

Elektrische Sicherheit 3

Sicherheit beim Einsatz 4

Sicherheit beim Reinigen 4

Hinweise zur Entsorgung 4

Installieren des Herds 5

Gesetzliche Bestimmungen und Konformität 5

Sicherheitshinweise für den Installateur 5

Anschließen an das Netz 6

Anschließen des Ofens 6

Einbau in einer Arbeitsplatte 7

Bauteile und Funktionen 9

Kochzonen und Bedienfeld 9

Komponenten 10

Die wichtigsten Merkmale Ihres Geräts 10

Sicherheitsabschaltung 11

Restwärmeanzeige 11

Vor dem ersten Kochen 12

Erstreinigung: 12

Verwendung des Herdes 12

Verwenden von geeigneten Töpfen und Pfannen 12

Verwenden der Berührungssensoren 13

Temperaturregulierung 14

Ausschalten des Geräts 15

Verwenden der Bräterkochzone 15

Verwenden der Doppelkochzone 15

Vorgeschlagene Einstellungen zum Kochen bestimmter Lebensmittel 16

Reinigung und Pflege 17

Herd 17

Herdrahmen 18

So vermeiden Sie Schäden an Ihrem Gerät 18

Garantie und Service 19

Häufig gestellte Fragen und Fehlerbehebung 19

Service 20

Technische Daten 21

Arbeiten mit dieser Bedienungsanleitung

DE

Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, ehe Sie Ihr Gerät verwenden. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Eigentum an diesem Gerät übertragen, vergessen Sie bitte nicht, auch das Handbuch an den neuen Eigentümer weiterzugeben.

Die folgenden Symbole werden im Text verwendet

Dies ist das Symbol für Sicherheitshinweise.

Warnung Dieser Hinweis deutet auf Informationen hin, die Ihre persönliche Sicherheit betreffen.

Wichtig Dieser Hinweis deutet auf Informationen hin, mit denen Sie Schäden am Gerät vermeiden können.

Dieses Symbol weist auf nützliche Informationen und praktische Tipps hin.

Dieses Symbol bezeichnet Maßnahmen zum Umweltschutz.

1. Zahlen wie diese weisen auf Beschreibungen von Verfahrensschritten beim Einsatz des Geräts hin.
2. ...
3. ...

Dieses Handbuch enthält Informationen über Maßnahmen, die Sie selbst ergreifen können, um eventuell auftretende Probleme zu diagnostizieren und zu beheben. Informationen dazu finden Sie unter "Fehlerbehebung".

Die Sicherheitsfunktionen dieses Geräts erfüllen anerkannte technische Standards sowie die gesetzlichen Bestimmungen zum Geräteschutz in Deutschland. Jedoch sind wir als Hersteller auch überzeugt, dass es in unserer Verantwortung liegt, Sie mit den folgenden Sicherheitshinweisen vertraut zu machen.

Elektrische Sicherheit

• Vergewissern Sie sich, dass dieses Gerät von einem qualifizierten Techniker ordnungsgemäß installiert und geerdet wird.
• Das Gerät darf nur von einem qualifizierten Techniker gewartet werden. Von unqualifizierten Personen ausgeführte Reparaturen können Verletzungen oder schwerwiegende Störungen verursachen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem örtlichen Kundendienstcenter in Verbindung. Wenn Sie diese Anweisungen nicht beachten, kann es zu Beschädigungen und Verlust der Garantie kommen.
• Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen Schrank oder in eine Arbeitsplatte eingebaut wurden, die den relevanten Normen entsprechen. Auf diese Weise wird gemäß VDE-Bestimmungen [Verband Deutscher Elektroingenieure] ausreichender Schutz vor Berührung von Strom führenden Teilen gewährleistet.

• Bei Störungen Ihre Geräts oder bei Auftreten von Brüchen, Rissen oder Absplitterungen:

• Schalten Sie alle Kochzonen ab;

• Trennen Sie den Herd vom Netz; und

• Setzen Sie sich mit Ihrem örtlichen Kundendienstcenter in Verbindung.

• WARNUNG: Wenn die Oberfläche gebrochen ist, schalten Sie das Gerät aus, um die Möglichkeit von Stromschlägen auszuschließen. Verwenden Sie Ihren Herd erst wieder, nachdem die Glasfläche ersetzt wurde.

• Verwenden Sie den Herd nicht zum Erhitzen von Alufolie, von in Alufolie verpackten Produkten oder von Gefriergut, das in Alu-Töpfen aufbewahrt wird.
• Entfernen Sie ausgelaufene Flüssigkeiten vom Deckel, ehe Sie ihn öffnen, und lassen Sie die Herdfläche abkühlen, ehe Sie den Deckel schließen.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Sicherheit von Kindern

Dieses Gerät sollte nicht von Personen (auch Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.

Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

Die Kochzonen werden beim Kochen heiß. Halten Sie kleine Kinder immer vom Gerät fern.

Sicherheit (Fortsetzung)

DE

Sicherheit beim Einsatz.

• Dieses Gerät dient nur zum normalen Kochen und Braten im Haushalt. Es ist für kommerziellen oder industriellen Einsatz nicht geeignet.
• Verwenden Sie den Herd nie zum Heizen des Zimmers.
• Geben Sie Acht, wenn Sie elektrische Geräte in Netzsteckdosen nahe dem Herd stecken. Die Netzkabel dürfen mit der Kochmulde nicht in Kontakt kommen.
• Überhitztes Fett und Öl können schnell Feuer fangen. Lassen Sie Kochfelder niemals unbeaufsichtigt, wenn Sie Lebensmittel in Fett oder Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes Frites.
• Schalten Sie die Kochzonen nach der Benutzung aus.
• Halten Sie die Bedienfelder stets sauber und trocken.
• Stellen Sie niemals brennbare Gegenstände auf den Herd, sie könnten Feuer fangen.

Sicherheit beim Reinigen

• Schalten Sie das Gerät vor dem Reinigen immer aus.
• Aus Sicherheitsgründen dürfen Sie das Gerät keinesfalls mit einem Dampfdruckreiniger oder Hochdruckdruckreiniger säubern.
• Reinigen Sie den Herd entsprechend den Reinigungs- und Pflegehinweisen dieses Handbuchs.

Hinweise zur Entsorgung

Entsorgung des Verpackungsmaterials

- Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Blech- und Hartschaumteile werden entsprechend markiert. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen.

Ordnungsgemäße Entsorgung Ihres Altgeräts

Warnung: Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann.

Zu diesem Zweck lassen Sie einen qualifizierten Techniker das Gerät vom Stromnetz trennen und das Netzkabel entfernen.

• Das Gerät darf nicht im Hausmüll entsorgt werden.
• Information über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

Wichtig: Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird.

Beachten Sie diese Anweisung. Die Garantie deckt keine Schäden, die in Folge unsachgemäßer Installation auftreten.

Technische Daten finden Sie am Ende dieses Handbuchs.

Gesetzliche Bestimmungen und Konformität

Dieses Gerät entspricht den folgenden Normen:

• EN 60 335 - 1 und EN 60 335 - 2 - 6 über die Sicherheit von Elektrogeräten für den Einsatz im Haushalt und vergleichbare Zwecke;
• EN 60350 oder DIN 44546 / 44547 / 44548 über die betrieblichen Merkmale von Elektroherden, Herden, Öfen und Grills für den Einsatz im Haushalt;
  • EN 55014 - 2;
  • EN 55014;
  • EN 61000 - 3 - 2 und
• EN 61000 - 3 - 3 mit den Grundanforderungen an die Elektromagnetische Verträglichkeit (EMV).

Das Gerät erfüllt die folgenden EU-Direktiven.

• 73 / 23 / EWG vom 19.02.1973 (Niederspannungsdirektive);

- 89 / 336 / EWG vom 03.05.1989 (EMV-Direktive einschließlich ergänzender Direktive 92 / 31 / EWG); und

• 93 / 68 / EWG CE-Kennzeichnungsdirektive.

Sicherheitshinweise für den Installateur

• Es ist in der Elektroinstallation eine Vorrichtung vorzusehen, mit der das Gerät an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt. Geeignete Trennvorrichtungen sind Automatiksicherungen, Schmelzsicherungen (Schraubsicherungen werden aus dem Halter herausgeschraubt), Fehlerstromschutzschalter und Schaltschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät EN 60 335 - 2 - 6. Geräte dieser Art dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden.
• Unterhalb des Herdes dürfen keine Schubladen vorgesehen werden.
  • Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit müssen alle geschnittenen Oberflächen mit einem geeigneten Dichtmittel versiegelt werden.
• Auf gekachelten Arbeitsflächen müssen die Fugen im Bereich des Herdes vollständig mit einem geeigneten Mittel verfügt werden.
• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen die Schnappfedern mit einem geeigneten Kunstharz oder einem Zweikomponentenkleber befestigt werden.
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Öffnungen gegen die Arbeitsfläche sitzt. Sie dürfen nicht zusätzlich Silikonmasse auftragen, denn damit würde der Ausbau bei Servicearbeiten unnötig erschwert werden.
• Der Herd muss beim Ausbauen von unten herausgedrückt werden.

Anschließen an das Netz

Vor dem Anschließen vergewissern Sie sich bitte, ob die auf dem Typenschild angegebene

Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Der Typenschild befindet sich auf der Unterseite des Herds.

Die Spannung der Heizelemente beträgt 230 V\~. Das Gerät arbeitet aber auch in älteren Netzen mit 220 V\~ oder 240 V\~ perfekt.

Der Herd muss über eine Vorrichtung an das Netz angeschlossen werden, mit der das Gerät an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt.

Für den Netzanschluss ist ein Kabel vom Typ H05RN - F oder besser vorzusehen.

(EN60335: 3 x 6 mm2, 5 x 2,5 mm2 oder 4 x 2,5 mm2)

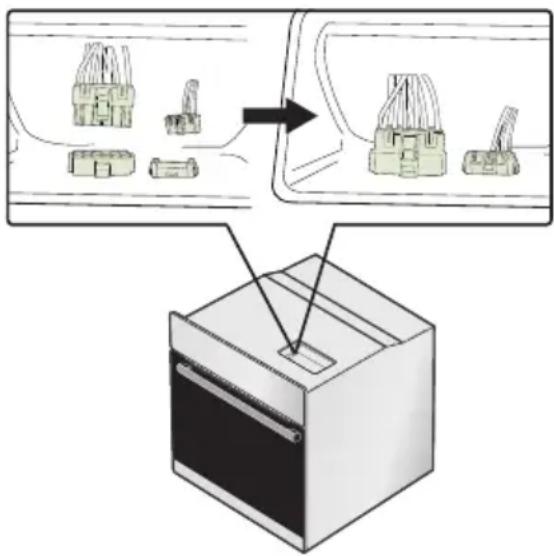

Anschließen des Ofens

Der Herd und der Ofen müssen von demselben Hersteller produziert werden und kombiniert werden können.

Beachten Sie die Abmessungen in der Installationsanweisung für den Herd.

Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch für den Herd.

Klemmen Sie bei der Installation keine Kabel ein.

1. Der sichere Gebrauch des Kochherds wird nur nach ordnungsgemäßer Installation entsprechend der vorliegenden Installationsanweisung garantiert. Der Einbauende haftet für Schäden aufgrund von unsachgemäßer Installation.
2. Eingebaute Geräte und die benachbarten Küchenfronten müssen bis mindestens 90 °C bzw. 70 °C wärmetauglich sein.
3. Bringen Sie alle Ausschnitte in den Geräten und der Arbeitsfläche an, ehe Sie die Geräte einbauen. Entfernen Sie eventuelle Späne, da diese die Funktion elektrischer Komponenten beeinträchtigen können.
4. Vorsicht bei der Installation. Während der Installation zugängliche Teile können scharfe Kanten aufweisen. Tragen Sie Schutzhandschuhe, damit Sie sich nicht schneiden.
5. Das Gerät muss vom Stromnetz getrennt werden, ehe Sie die Installation beginnen.
6. Führen Sie den Anschluss entsprechend den Angaben im Anschlussdiagramm durch. Die Spannung ist auf dem Typenschild angegeben.

Installieren des Herds (Fortsetzung)

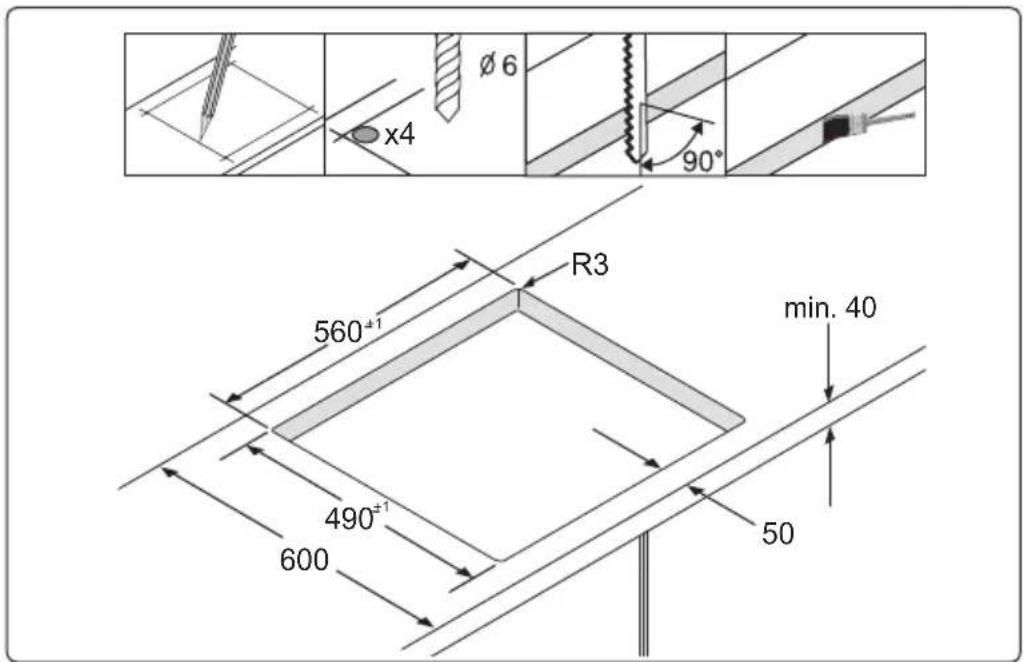

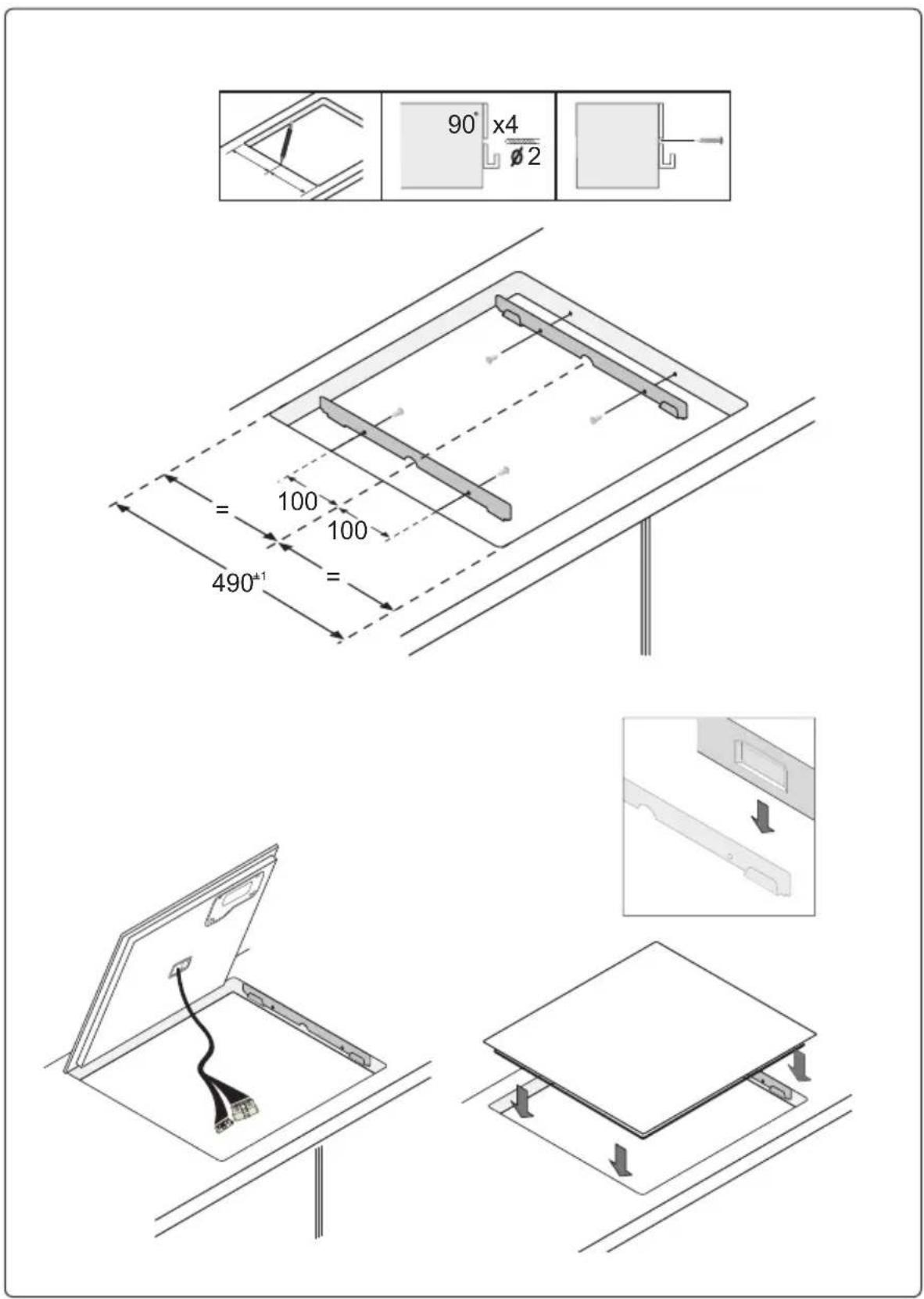

Einbau in einer Arbeitsplatte

Notieren Sie vor dem Einbau die auf dem Typenschild angegebene Seriennummer des Geräts. Diese Nummer wird im Falle von Serviceanfragen benötigt, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Unterseite des Geräts angegeben wird.

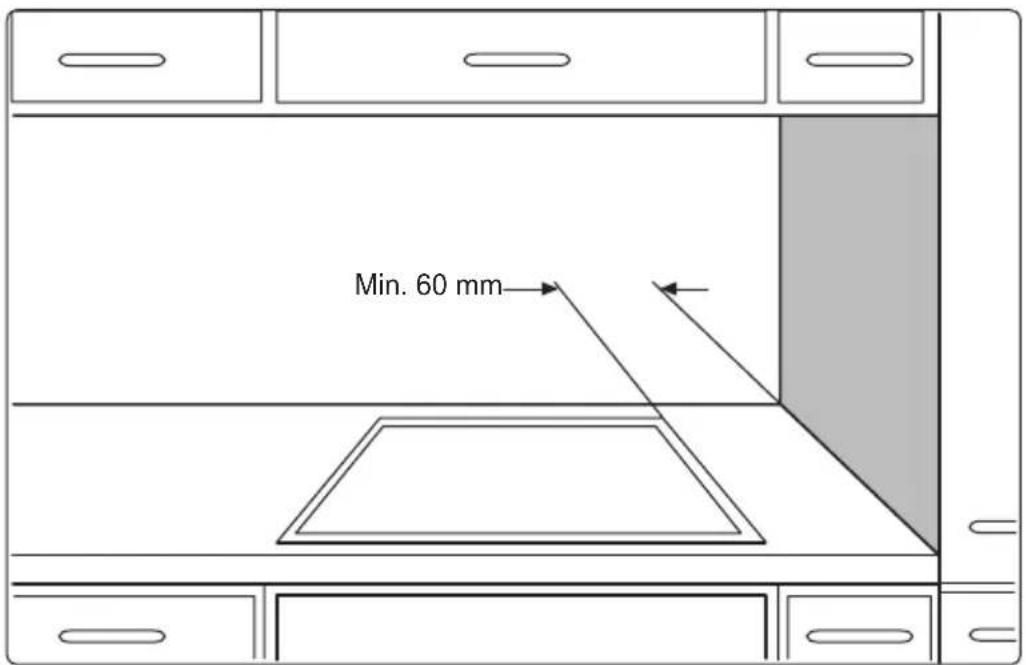

Achten Sie besonders auf den Mindestplatzbedarf und die Mindestabstände. Befestigen Sie die beiden seitlichen Klammern mit den bereitgestellten Schrauben, ehe Sie den Herd an den Klammern befestigen.

Min. 60 mm

Ø6 x4 90° R3 560±1 min. 40 490±1 600 50

DE

DE

90° x4 Ø2 = 100 100 490+1 =

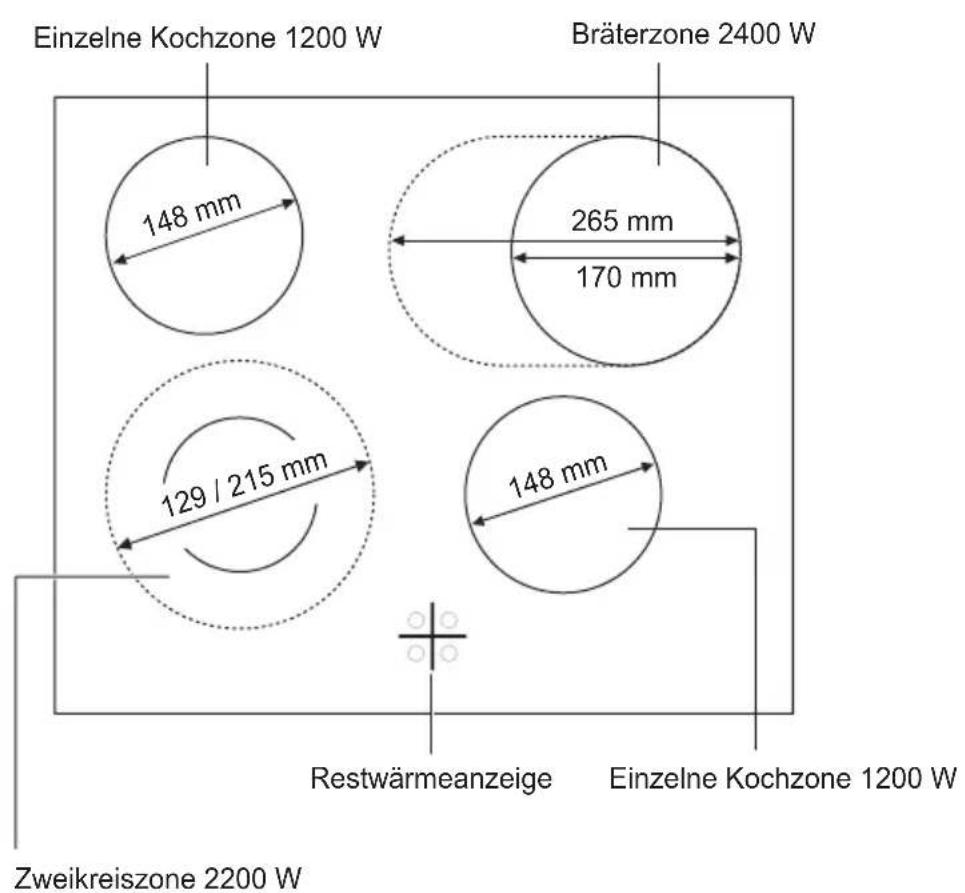

Kochzonen und Bedienfeld

DE

Einzelne Kochzone 1200 W Bräterzone 2400 W 148 mm 265 mm 170 mm 129 / 215 mm 148 mm Restwärmeanzeige Einzelne Kochzone 1200 W Zweikreiszone 2200 W

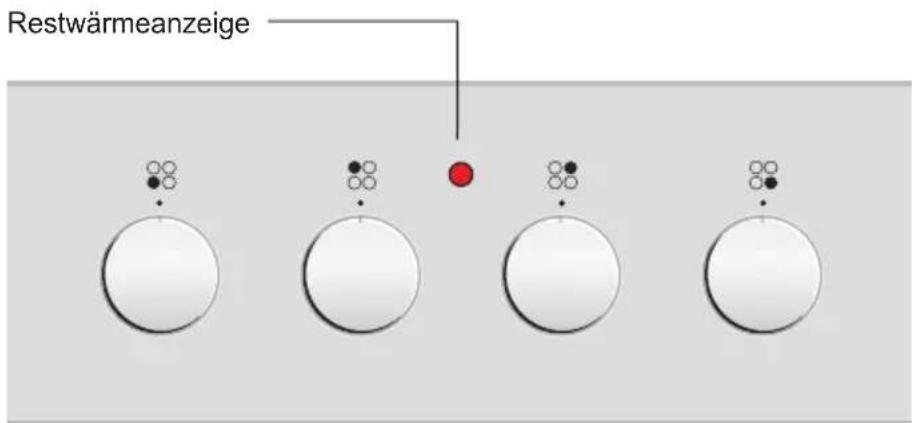

Restwärmeanzeige

Bedienfeld des Herds

Bauteile und Funktionen (Fortsetzung)

DE

Komponenten

1 Glaskeramik-Kochfeld

Die wichtigsten Merkmale Ihres Geräts

• Kochfeld aus Glaskeramik: Das Gerät hat ein Kochfeld aus Glaskeramik und vier Schnellkochzonen. Die leistungsfähigen Strahlungsheizelemente des Herds verkürzen die für das Aufheizen der Zonen erforderliche Zeit ganz erheblich.
• Leichte Reinigung: Der Vorteil des Kochfelds aus Glaskeramik und der Steuerungssensoren ist ihre gute Erreichbarkeit zum Reinigen. Die glatte, ebene Oberfläche ist leicht zu reinigen.
• Restwärmeanzeige: Ein Symbol für Restwärme erscheint in der Anzeige, wenn die Kochzone so heiß ist, dass die Gefahr von Verbrennungen besteht.
• Doppelkochzone: Das Kochfeld umfasst eine Doppelkochzone. Damit erhält das Gerät eine Kochzone von variabler Größe, wenn Sie zum Beispiel mit kleineren Töpfen kochen. Dies ermöglicht Energieeinsparungen.
• Mehrzweckkochzone: Der Herd ist mit einer Mehrzweck-/Bräterkochzone ausgestattet. Je nach Einstellung kann diese als runde oder ovale Kochzone genutzt werden, wenn Sie zum Beispiel mit einem ovalen Bräter kochen oder Teller bzw. Essen warm halten möchten.

Sicherheitsabschaltung

Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Kochstufe über längere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus.

Die Restwärme wird mit der Restwärmeanzeige für die jeweilige Kochzone angezeigt.

Die Kochzonen schalten sich nach folgenden Zeiten aus.

Kochstufe 1 - 2 Nach 6	Stunden
Kochstufe 3 - 4 Nach 5	Stunden
Kochstufe 5 - 6 Nach 3	Stunden
Kochstufe 7 - 9 Nach 1	Stunde

Wenn der Herd wegen unsachgemäßer Nutzung überhitzt ist, blinkt die Restwärmeanzeige. Und der Herd wird ausgeschaltet.

Sollten eine oder mehrere der Kochzonen ausgeschaltet werden, ehe die angegebene Zeit vergangen ist, lesen Sie den Abschnitt „Fehlerbehebung“.

Weitere Gründe, warum sich eine Kochzone ausschalten kann

Alle Kochzonen schalten sich sofort aus, wenn Flüssigkeit überkocht und auf dem Bedienfeld landet.

Restwärmeanzeige

Wenn eine einzelne Kochzone oder der Herd als Ganzes ausgeschaltet wird, wird die Restwärme mit einer Restwärmeanzeige (für „heiß“) in der digitalen Anzeige der entsprechenden Kochzonen angezeigt. Auch nachdem die Kochzone ausgeschaltet worden ist, geht die Restwärmeanzeige erst aus, wenn die Kochzone abgekühlt ist.

Sie können die Restwärme zum Auftauen oder warm Halten von Essen verwenden.

Wichtig: Solange die Restwärmeanzeige beleuchtet ist, besteht die Gefahr von Verbrennungen.

Wichtig: Wenn die Stromversorgung unterbrochen wird, erlischt die Restwärmeanzeige, und es gibt keine Informationen über die Restwärme mehr. Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem Sie in der Nähe des Herdes stets achtsam sind.

Vor dem ersten Kochen

DE

Erstreinigung:

Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und einem Glaskeramikreiniger sauber.

Wichtig: Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch beschädigt werden.

Verwendung des Herdes

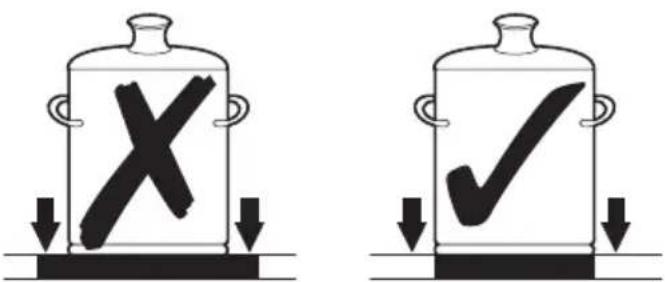

Verwenden von geeigneten Töpfen und Pfannen

Bessere Pfannen bringen bessere Ergebnisse.

• Sie erkennen eine gute Pfanne an ihrem Boden. Der Boden sollte so dick und so eben wie nur möglich sein.
• Achten Sie beim Kauf einer neuen Pfanne besonders auf den Durchmesser des Bodens. Die Hersteller geben oftmals nur den Durchmesser des oberen Rands an.
• Töpfe mit Aluminium- oder Kupferboden können metallische Verfärbungen auf der Glaskeramikfläche verursachen. Solche Verfärbungen lassen sich nur sehr schwierig oder unmöglich entfernen.
• Verwenden Sie keine Pfannen aus Gusseisen oder solche mit einem durch grobe Kanten und Riefen beschädigten Boden. Bleibende Kratzer können entstehen, wenn Sie solch eine Pfanne über die Fläche ziehen.
• In kalten Zustand ist der Pfannenboden normalerweise leicht nach innen gebogen (konkav). Er darf niemals nach außen gebogen (konvex) sein.
• Wenn Sie besonderes Kochgerät, wie beispielsweise einen Dampfkochtopf, eine Schmorpfanne oder einen Wok verwenden möchten, beachten Sie bitte die Anweisungen des Herstellers.

Energiespartipps

Sie können wertvolle Energie sparen, wenn Sie die folgenden Punkte beachten.

Verwenden des Herdes (Fortsetzung)

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Herdes auf die Kochzone.
• Schmutzige Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Setzen Sie die Deckel von Töpfen und Pfannen fest auf, um sie vollständig zu verschließen.
• Schalten Sie die Kochzonen vor dem Ende der Kochzeit ab. Sie können die Restwärme nutzen, um Essen warm zu halten oder aufzutauen.

• Die Böden von Pfannen müssen immer die selbe Größe wie die Kochzone aufweisen.
- Durch Einsatz eines Dampfkochtopfs können Sie die Kochzeiten um bis zu 50 % reduzieren.

Verwenden der Berührungssensoren

Sie verwenden die Berührungssensoren, indem Sie die entsprechende Stelle solange mit Ihrer Fingerspitze berühren, bis die entsprechende Anzeige aufleuchtet oder erlischt, oder bis die gewünschte Funktion aktiviert wird.

Stellen Sie sicher, dass Sie nur einen Sensor berühren, wenn Sie das Gerät bedienen. Wenn Sie Ihren Finger zu stark auf einen Sensor drücken, kann es passieren, dass auch ein benachbarter Sensor ausgelöst wird.

Verwenden des Herdes (Fortsetzung)

DE

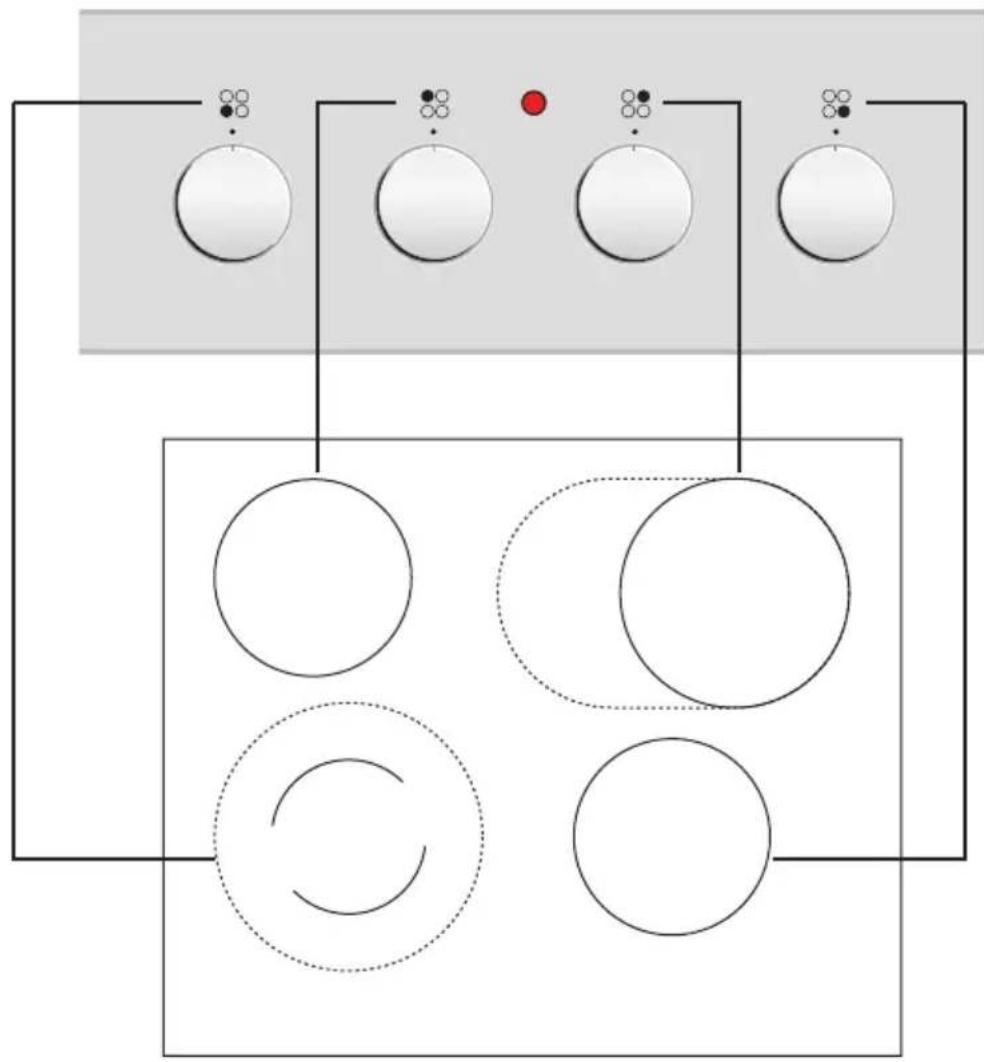

Temperaturregulierung

Zum Einstellen und Regulieren der Leistungsstufe (1 bis 9) beim Kochen.

6 5 4 3 2 1

Einstellbereich von 1 bis 9

Bräterkochzone

Doppelkochzone

Die Restwärmeanzeige geht an, wenn Sie eine Kochzone anschalten.

Verwenden des Herdes (Fortsetzung)

Ausschalten des Geräts

2 1 0 1

Drehen Sie den Schalter auf „0“.

Nach dem Ausschalten einer Kochzone oder des Kochfelds wird die Restwärme im Digitaldisplay der entsprechenden Kochzonen angegeben.

Verwenden der Bräterkochzone

Sie können eine kleine Kochzone in eine größere, ovale Kochzone umwandeln und für Bratentöpfe verwenden.

1. Wählen Sie eine Bräterzone „“.

2. Stellen Sie die Leistung ein (1–9).

9 1

6 5 4 3 2 1

Verwenden der Doppelkochzone

Sie können eine kleine Kochzone in eine größere Kochzone umwandeln und für große Kochgeräte verwenden. Wählen Sie diese Einstellung für die Doppelkochzone „©aus.

1. Wählen Sie eine Doppelkochzone „

2. Stellen Sie die Leistung ein (1–9).

9 1

6 5 4 3 2 1

Verwenden des Herdes (Fortsetzung)

DE

Vorgeschlagene Einstellungen zum Kochen bestimmter Lebensmittel

Die Zahlen in der nachfolgenden Tabelle dienen nur als Hinweis. Die für verschiedene Kochmethoden erforderlichen Wärmestufen hängen von einer Reihe verschiedener Variablen wie u. a. der Qualität des Kochgeräts sowie vom Typ und der Menge der gekochten Lebensmittel ab.

Schalterstellung Kochmethode Beispiele
9	WärmenAnbratenBraten	Erwärmen großer Flüssigkeitsmengen, Nudeln kochen, Fleisch braten (Gulasch anbraten, Fleisch schmoren)
8	IntensivBraten	Steak, Schnitzel, Rösti, Würstchen, Eierkuchen / Kartoffelpuffer
7
6 Braten		Geschnetzeltes / Gyros, Leber, Fisch, Klopse, Spiegeleier
5	Kochen	Kochen von bis zu 1,5 l Flüssigkeit, Kartoffeln, Gemüse
4
3 Dünsten	DämpfenKochen	Dünsten und Dämpfen kleiner Mengen an Gemüse, Kochen von Reis und Milchgerichte
2
1 Schmelzen		Zerlassen von Butter, Auflösen von Gelatine und Schmelzen von Schokolade

Hinweis

• Die in der obigen Tabelle angezeigten Wärmestufen dienen nur als Richtschnur und zu Ihrer Hilfe.
- Sie müssen die Wärmestufe entsprechend Ihren Töpfen und den jeweiligen Lebensmitteln einstellen.

Herd

Wichtig: Reinigungsmittel dürfen mit der heißen Glaskeramikfläche nicht in Kontakt kommen: Alle Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser entfernt werden, weil sie eine ätzende Wirkung entfalten können, wenn die Oberfläche heiß wird. Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme oder Pfannenkratzer.

Reinigen Sie die Glaskeramikfläche nach jeder Verwendung, wenn sie noch handwarm ist. Auf diese Weise verhindern Sie, dass ausgelaufenes Material in die Oberfläche eingebrannt wird. Entfernen Sie Kalkablagerungen, Wasserränder, Fetttropfen und metallische Verfärbungen mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder rostfreien Stahl.

Leichte Verschmutzung

1. Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch ab.
2. Reiben Sie sie mit einem sauberen Tuch trocken. Es dürfen keinerlei Reste von Reinigungsmittel auf der Oberfläche bleiben.
3. Reinigen Sie die ganze Glaskeramik-Kochmulde einmal in der Woche gründlich mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder rostfreien Stahl.
4. Wischen Sie die Glaskeramikfläche mit ausreichend klarem Wasser ab, und reiben Sie sie mit einem sauberen, fusselfreien Tuch trocken.

Hartnäckiger Schmutz

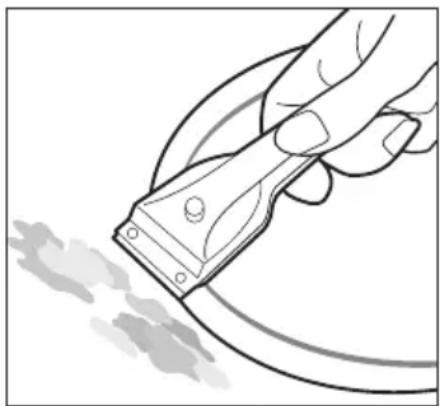

1. Übergekochte Lebensmittel und hartnäckige Spritzer entfernen Sie mit einem Glasschaber.
2. Halten Sie den Glasschaber in einem Winkel zur Glaskeramikfläche.
3. Entfernen Sie die Verschmutzungen durch Schaben mit der Klinge.

Glasschaber und Glaskeramikreiniger gibt es beim Spezialhändler.

Reinigung und Pflege (Fortsetzung)

DE

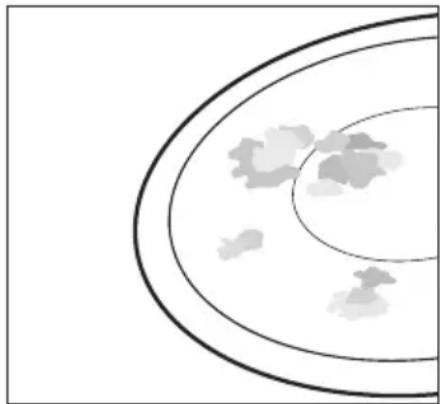

Schwere Verschmutzung

1. Entfernen Sie eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie und andere Materialien mit einem Glasschaber sofort und noch in heißem Zustand.

Wichtig: Es besteht ein nicht unerhebliches Verbrennungsrisiko, wenn Sie den Glasschaber auf einer heißen Kochzone verwenden:

1. Reinigen Sie den Herd nach dem Abkühlen in gewohnter Weise.

Wenn die Kochzone mit dem geschmolzenen Gut bereits abgekühlt ist, wärmen Sie sie zum Säubern wieder auf. Kratzer oder dunkle Flecken auf der Glaskeramikfläche, verursacht zum Beispiel von einer Pfanne mit scharfen Kanten, können nicht entfernt werden. Jedoch beeinträchtigen sie die Funktion des Herds nicht.

Wichtig: Verwenden Sie am Herdrahmen keinen Essig, Zitronensaft oder Kalkentferner. Anderenfalls können stumpfe Flecken entstehen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch.
2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie anschließend ab und dann trocken.

So vermeiden Sie Schäden an Ihrem Gerät

• Verwenden Sie die Kochmulde nicht als eine Arbeitsfläche oder zur Aufbewahrung.
• Schalten Sie keine Kochzone ein, wenn kein Kochgerät auf der Kochmulde steht oder wenn das Kochgerät leer ist.
• Glaskeramik ist sehr hart und unempfindlich auch gegen starke Temperaturschwankungen, aber sie ist nicht unzerbrechlich. Es kann durch ein besonders scharfes oder schweres Objekt beschädigt werden, das auf die Kochmulde fällt.
• Verwenden Sie keine Pfannen aus Gusseisen oder solche mit einem durch grobe Kanten und Riefen beschädigten Boden. Kratzer können entstehen, wenn Sie solch eine Pfanne über die Fläche ziehen.
• Stellen Sie keine Pfannen auf den Herdrahmen. Dadurch kann es zu Kratzern und Schäden an der Oberfläche kommen.
• Vermeiden Sie es, saure Flüssigkeiten, wie zum Beispiel Essig, Zitronensaft und das Entkalker auf den Herdrahmen zu schütten, da solche Flüssigkeiten stumpfe Stellen verursachen können.
• Wenn Zucker oder ein zuckerhaltiges Lebensmittel mit einer heißen Kochzone in Kontakt kommt und schmilzt, sollten Sie die Rückstände sofort, also während sie noch heiß sind, mit einem Küchenschaber entfernen. Nach dem Abkühlen kann es beim Entfernen zur Beschädigung der Oberfläche kommen.
• Halten Sie schmelzbare Gegenstände und Materialien wie Kunststoff, Aluminiumfolie und Bratfolien von der Glaskeramikfläche entfernt. Wenn solche Dinge auf der Kochmulde schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

Häufig gestellte Fragen und Fehlerbehebung

Aus einem geringfügigen Fehler kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen.

Warnung: Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können den Benutzer erheblichen Risiken aussetzen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem Kundendienstcenter in Verbindung.

Was ist zu tun, wenn die Kochzonen nicht funktionieren?

Mögliche Antworten finden Sie nachfolgend:

• Die Sicherung im Sicherungskasten hat ausgelöst. Wenn die Sicherungen mehrmals auslösen, rufen Sie einen zugelassenen Elektriker.
  • Das Gerät ist richtig eingeschaltet.
  • Die Anzeigen im Bedienfeld sind beleuchtet.
  • Die Kochzonen sind auf die gewünschten Wärmestufen eingestellt.

Was ist zu tun, wenn die Kochzonen nicht angeschaltet werden können?

Mögliche Antworten finden Sie nachfolgend:

- Das Bedienfeld wird teilweise von einem feuchten Tuch oder einer feuchten Flüssigkeit verdeckt.

Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird?

Mögliche Antworten finden Sie nachfolgend:

- Die Kochzone wurde nur kurz verwendet und ist deshalb nicht heiß genug. Wenn die Kochzone heiß ist, setzen Sie sich bitte mit Ihrem Kundendienstcenter in Verbindung.

Was ist zu tun, wenn eine Kochzone nicht an- oder ausgeschaltet werden kann?

- Wenden Sie sich an den Kundendienst.

Was bedeutet es, wenn die Heizelemente nicht rot glühen?

- Die eingestellte Temperatur der Kochzone wird von einem Sensor aufrechterhalten, der die Zone an- und ausschaltet, so dass die Kochzone nicht immer rot aussieht. Wenn Sie eine geringe Wärme einstellen, wird das Heizelement häufiger ausgeschaltet als bei höheren eingestellten Temperaturen. Das Heizelement wird aber auch bei höchster Temperatureinstellung ausgeschaltet.

Wenn Sie wegen eines Bedienungsfehlers einen Techniker anfordern, kann dieser Besuch durch den Kundendiensttechniker sogar während der Garantiezeit kostenpflichtig sein.

Service

Ehe Sie um Unterstützung oder Serviceleistungen bitten, lesen Sie den Abschnitt „Fehlerbehebung“.

Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen.

Handelt es sich um eine technischer Störung?

Wenn dem so ist, setzen Sie sich bitte mit Ihrem Kundendienstcenter in Verbindung.

Bereiten Sie sich schon vorher auf das Gespräch vor. Damit vereinfachen Sie die Fehlerdiagnose und erleichtern auch die Entscheidung, ob ein Kundendienstbesuch notwendig ist.

Bitte notieren Sie die folgenden Informationen.

• Welche Form nimmt das Problem an?
• Unter welchen Umständen tritt das Problem auf?

Wenn Sie anrufen, sollten Sie bitte das Modell und die Seriennummer Ihres Geräts bereithalten. Diese Informationen finden Sie auf dem Typenschild:

• Modellbeschreibung
  • Seriennummer (10 Stellen)

Wir empfehlen, dass Sie die Informationen in diesem Handbuch aufschreiben, damit sie später leicht aufzufinden sind.

Modell:

Seriennummer:

Wann entstehen Ihnen sogar während der Garantiezeit Kosten?

• Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt „Fehlerbehebung“ selbst hätten lösen können.
• Wenn der Kundendiensttechniker mehrere Serviceanrufe durchführen muss, weil ihm vor seinem Besuch nicht alle relevanten Informationen zur Verfügung gestellt werden und deshalb beispielsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich auf Ihren Telefonanruf in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die Kosten dieser Fahrten.

Maße des Geräts

Breite 575 mm

Tiefe 505 mm

Höhe 55 mm

Maße des Ausschnitts in der Arbeitsplatte

Breite 560 mm

Tiefe 490 mm

Eckenradius 3 mm

Kochringe

Position Durchmesser Leistung
Vorne links 129 / 215 mm 750 / 2,200 W
Hinten links 148 mm 1,200 W
Hinten rechts 170 / 265 mm 1,500 - 1,600 / 2,400 W
Vorne rechts 148 mm 1,200 W

Anschlussspannung 230 V \~ 50 Hz

Maximal angeschlossene Last 7,0 kW

Gewicht: Netto 8,5 kg

Brutto 11 kg

Deutsch

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt. Zubehörleiten bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollerte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourzen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaklieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

SAMSUNG

ELECTRONICS

FRAGEN ODER HINWEISE

LAND	RUFEN SIE UNS AN	ODER BESUCHEN SIE UNS UNTER
BELGIUM	02 201 24 18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH REPUBLIC	800 - SAMSUNG (800-726-786)	www.samsung.com/cz
DENMARK	8 - SAMSUNG (7267864)	www.samsung.com/dk
FINLAND	30-6227 515	www.samsung.com/fi
FRANCE	01 48 63 00 00	www.samsung.com/fr
GERMANY	01805 - SAMSUNG(726-7864, € 0,14/Min)	www.samsung.com.de
HUNGARY	06 - 80 - SAMSUNG (726-7864)	www.samsung.com/hu
ITALIA	800 - SAMSUNG (726-7864)	www.samsung.com/it
LUXEMBURG	02 261 03 710	www.samsung.com/lu
NETHERLANDS	0900 - SAMSUNG(0900-726-7864, € 0,10/Min)	www.samsung.com/nl
NORWAY	3 - SAMSUNG (726-7864)	www.samsung.com/no
POLAND	0 - 801 - 1 SAMSUNG (172678)022-607-93-33	www.samsung.com/pl
PORTUGAL	808 20 - SAMSUNG (726-7864)	www.samsung.com/pt
SLOVAKIA	0800 - SAMSUNG (726-7864)	www.samsung.com/sk
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com/es
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com/se
U.K	0845 SAMSUNG (726-7864)	www.samsung.com/uk
EIRE	0818 717 100	www.samsung.com/ie
AUSTRIA	0810 - SAMSUNG (726-7864, € 0.07/Min)	www.samsung.com/at
Switzerland	0848 - SAMSUNG (726-7864, CHF 0.08/Min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
