BEDIENUNGSANLEITUNG 44180.R.NAP.Q.61 Feller

Bewegungsmelder pirios 180

44180 R (Relais 1-Kanal)

Installationsanleitung

Verwendungszweck

Die pirtos Passiv-Infrarot-Bewegungsmelder werden zum bewegungsabnängigen Schalten von einem oder mehreren Verorauchern (z. B. Leuchten oder Minuterien) eingesetzt. Sie erstassen genende Personen in zeitlich kurz genutzten Zonen und Räumen.

Die pirlos 180 haben einen Erfassungswinkel von 180° und werden für die Wandmontage z B. auch als Ersatz von Tastern verwendet.

Alle Geräte der pirlos Familie bestehen aus einem Sensor und einem Aktor. Sie sind unternander kompatibel und können einzeln oder im Verbund zusammengeschaltet werden.

Ein pirois SLA (Slave) kann zur Erweiterung des Erfassungsbereiche des pirois Masters (infachter Verbund) ein gesetzt worden. Er meldet dem Master Bowegung, schaltet selbst aber keine Leistung. Der Master entsche der gemäse Helligkeitsschweile, ob die Last geschaltet wird.

Der piros besitzt einen externen Tastereingang zum Anschluss von Feller zeptrion und elektromechanischen Tastom für die manuelle Ansteuerung des Lichtausgangs.

Die pirios Geräte – mit Ausnahme der Nassausführungen – dürfen nur im Innenbereich (IP20) eingesetzt werden. Die Nassausführungen (NAP- und NUP-Versionen) sind auch für den Aussenbereich (IP55) zugelassen.

Die pirlas Geräte sind nicht geeignet für Sicherheitsanwendungen.

Empfohlenes Zubehör:

Reduktionsset Erfassungsbereich (44180.SET);

NUP Montagerahmen (923-NUP...);

NAP-Gehäuseunterteil (902-NAP...).

Sicherheitsvorschriften

Die pirlos Geräte dürfen nur von qualifiziertern Personal an das elektrische Hausinstallationsnetz (230 V AC) angeschlossen oder von diesem getrennt werden. Lebensgefahr!

Vor dem Arbeiten an piros Geräten oder an angeschlossenen Verbrauchern muss die Zuleilung über die vorgeschellete Sicherung spannungslos gemacht worden.

Die Angaben und Anweisungen in dieser Anleitung stets beachten.

Diese Anleitung ist Bestandteil des Produkts und muss beim Endkunden verbleiben.

Technische Daten

Allgemein

Umgeoungsbedingungen:

Schutzart (IEC 60529) IP20, Einbau trocken

IP55, Nassausführung

- Umgeoungstemperatur Betrieb:

IP20: -5 °C bis +45 °C

IP55: -20 °C bis +50 °C

Lagerung: -25 °C bis +70 °C

Sicherung keine,

Leitungsschutz max. 16 A

DE

Sensor 44180 R/UNI

Erfassungswinkel 180° (roouzierbar auf 90°)

Erfassungsbereich IP20: 12 m | IP55: 10 m

Montageart Wand

Montagehöhe empfohlen 1,1 m

Schaltkriterium Bewegung und Helligkeit

Einstellungen:

- S E N S(Empfindlichkeit)	-/+
- F U N C	off / test
- L U X(I helligkeitsschwelle)	10-2000 Lux / LUX > ⭐= helligke tsunabhängig
- T I M (Nachlaufzeit)	10 s bis 40 min / ∥ IMPULS on= 500 ms / off= 30 s
Abmessungen	88 x 88 mm
- IP20 ab Putz	24 mm (UP), 55 mm (AP)
- IP55 ab Putz	34 mm (NUP), 80 mm (NAP)

Aktor 44000 R (Relais 1-Kanal)

Morkmale	ON/OFF / ∥ IMPULS
Einbautiete	28 mm
Nennspannung	230 V AC, 50 Hz
Eingänge	7 mA, 230 V AC
Nennstrom Ausgang	10 A
Leistungsaufnahme	0,4 W
Lastarten
LED Lampon	450 WVA
HV-Halogenlampen	2300 W
NV-Halogenlampen mit konv. Trafo	1500 VA
mit elektr. Trafo	600 VA
Energiesparlampen	600 WVA
Elektronische Vorschaltgeräte (FVG)	600 WVA

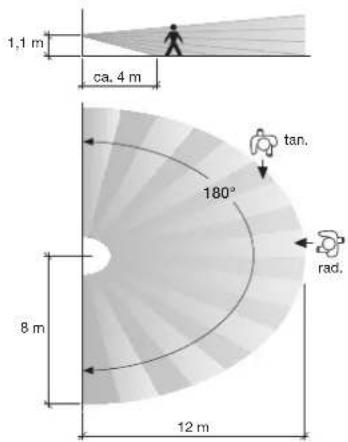

Erfassungsbereich

1,1 m ca. 4 m tan. 180° rad. 8 m 12 m

Installation

Installation nur durchführen, wenn elektrische Spannungslosigkeit sichergestellt ist (Kontrolle mit Messgerät). Da die Anschlüsse an die pirlies Geräte in jedem Fall als spannungsführend zu betrachten sind, muss die Niederspannungs-Installationsnorm (NIN) SEV 1000 betreffend Trennen von Energioverbrauchem eingehalten werden.

Alle zusammengeschalteten pirios Geräte dürfen nur über den gleichen Poleiter und die gleiche Sicherungsgruppe betrieben werden.

Vorgehen beim Einbau

1. Prüfen Sie die Leistungsaufnahme des anzuschlossenden Verbrauchers (siehe technische Daten am Verbraucher und Angaben zum Aktor). Die angegebenen Nennleistungen dürfen nicht überschritten werden.

1. Schliessen Sie den Aktor (6) gemäss Schema (Rücksoite oder Systemhandbuch) an.

2. Montieren Sie den Aktor. Beachten Sie bei IP55-Anwendungen (NAP/NUP) die Hinweise für die Entwässerung (separate Anleitung).

3. Entfernen Sie den Staubschutz von der Steckbuchse (5).

4. Selven Sie den Sensor (2) mit dem Abdeckrahmen (4) so auf den Aktor (6) auf, dass die 8 poligen Stockstifte (3) in die Stockbuchse (5) des Aktors passen.

5. Schieben Sie den Sensor bis zum Einrasten der Haltefedern ein.

6. Versorgen Sie den Melder mit Spannung. Es beginnt der ca. 30 s dauernde Aufslarivorgang.

7. Führen Sie den Gehtest (siehe Systemhandbuch) durch und nehmen Sie ggf, gewünschte Feinenstellungen vor.

8. Montieren Sie die Abdeckhaube (1). Hinweis: Die Lichtmessung des prios 180 wird durch das Montieren der Abdeckhaube beenflusst. Damit die getätigte LUX-Einstellung getestet werden kann, wird die Messung nach jeder Betätigung eines beliebigen Potentiomotors an die Vorschätnisse ohne Abdeckhaube angepasst. Diese Anpassung ist an der letzten Betätigung eines Potentiomotors für 5 Minuten aktiv. Wird die Abdeckhaube während dieser 6 Minuten montiert, sonaltet der Melder sowieso das Licht ein, da der Melder «dunkel» sieht.

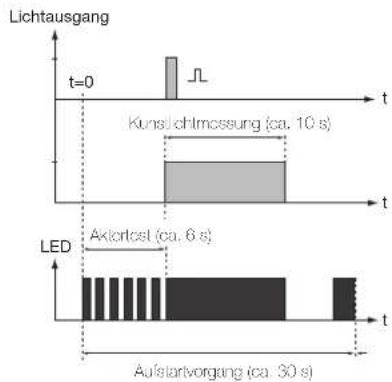

Aufstartvorgang

Während dem Aufstarten sind die Tasterfunktionen inaktiv.

Bewegungsanzeige mittels LED

Bei Bedarf (z.B. bei Aussenanwendungen zur Abschreckung) kann die Bewegungsanzeige mittels LED aktiviert worden. Die LED befindet sich unter dem linken Fonster des Sensors und leuchtet jeweils kurz bei jeder Bewegungserfassung.

Aktivieren (Deaktivieren):

Drehen Sie das Potentiometer FUNC / LUX kurz in die Stellung off (1) drehen und wieder zurück in die Ausgangsposition (2). Die Bewegungsanzeige ist nur aktiviert (oder doaktiviert wenn vorher aktiv).

Einstellungen

DIP-Switch

Stellung MASTER (= Werkseinstellung):

Der Meider wird als Master und im Zonenverbund als Hauptgerät eingesetzt. Er empfängt die Information 'Bewegung' von angeschlossenen Slaves und Nebengeräten sowie Befenle von angeschlossenen Tasiern (230 V, zeptrion).

Stellung SLAVE

Der Meloer wird als Nebengeräl eingesetzt. Dabei schaltet er bei Bewegungserlassung und aufgrund der selbst gemessenen Umgeorgshelligkeit in der Nebenzone das Licht (mit Nachlaufzeit) und mede: Bewegung an das Hauptgerät.

Stellung AUTO ⚙ Werkseinstellung):

Automatisches Ein- und Ausschalten des Lichts aufgrund von Bewegungs- und Helligkeitsinformationen.

Stellung MAN

Der Meier schaltet nicht automatisch aufgrund von Bewegung und Helligkeit, es muss zwingend mittels Taster eingeschaltet werden. Das Ausschalten erfolgt automatisch nach Fenlon von Bewegung und Ablauf der Nachlaufzeit. Diese Funktion wird häufig zum Sparen von Energie vorgeschrieben und aingesetzt.

Potentiometer

Die Potontiometer haben am linken und rechten Anschlag und in der Mittelstellung eine Rasterung. Die Mittestellung (Werkseinstellung) deckt die maislen Anwendungen ab. Einstellung der Potentiometer mit Schraubendrener der Grösse 2.

Potentiometer SENS

SENS

Mit dem Potentometer SFNS wird die Empfindlichkeit der Bewegungserfassung eingestellt.

Die Mittelstellung ist die empfohlene Einstellung. "-" bedeutet 'wenger empfindlich' und ist bei zu häufigem Einschalten (z. B. unerwünsches Schallen durch Luftzug, holse Lampon) anzuwenden. "+" bedeutet 'empfindlicher und wird verwendet, wenn der Melder zu wenig oder zu soät einschatet. Eine zu empfindliche Einstellung kann jedoch zu Fehlschaltungen führen.

Mit geringerer Empfindlichkeit vermindert sich die Reichweite und unerwünschte Schalten wird vomieden.

Hinweis zum Gehtest: Belassen Sie das Potentiometer SENS während des Gehtests in der Mittelstellung. Nehmen Sie empfindlichere Einstellungen wenn nötig erst nach der Inbetriebonne vor.

Potentiometer FUNC / LUX

Mit dem Potentiometer FUNC / LUX wird die Helligkeits- schwelle eingestellt, der Melder ausgeschaltet oder der Erfassungsbereich getestet.

Helligkeitsschwelle LUX: Be Umgeoungsnelligkeit, unter dem eingestellten Wert schaltet der Melder bei Bewegungserfassung den Lichlausgang ein.

Die Mittelstellung (Dämmerung) entspricht der üblicherweise erforderlichen Umgebungshelligkeit im Einsatzbereich dieser Meider.

Wird die Helligkeitsschwelle Richtung ● (Mond) verschoben, schaltet der Melder erst bei weniger Umgebungshelligkeit ein.

Wird die Helligkeitschweile Richtung (Sonne) verschoben, schaltet der Meder auch bei grösserer Umgebungshelligkeit bereits ein.

Wird das Potentiometer in eine Stellung zwischen ⚙ (Sonne) und test gedreht, schaltet der Melder bei Bewegungserfassung helligkeitsunabhängig.

TIPP: Die momentane Umgebungshelligkeit als Schwelle festlagen: Potontiomotor von off langsam im Uhrzolgersinn drehen, bis der Meider einschaltet.

off: Die Erlassung von Helligkeit und Bewegung ist ausgeschaltet, d.h. der Melder ist ausgeschaltet. Eine ev. aktive Nachlaufzeit wird abgebrochen, der Melder schaltet aus. Tasterbelätigungen werden weitergeleitet.

test: Diese Funktion wird zur Überprüfung des Erfasungsbereiches verwendet.

Bol jeder Bewogungserfassung wird das Kunstlicht und die LED (unter der Linse) geschaltet. Der eingestellte LUX-Wert wird dabei nicht berücksichtigt. Nach Ablauf von 10 s werden Kunstlicht und LED wieder ausgeschaltet.

i Während dieser Zeit sind die Tasterfunktionen inaktiv.

Potentiometer TIME

Mit dem Potentometer TIME 🙏 wird die Nachlaufzeit ein gestellt oder die JMPULS-Funktion aktiviert.

Nachlaufzeit: Nach der letzten Bewegungserlassung wird das Ausschalten um die eingestellte Zeit (zwischen 10 Sekunden und 40 Minuten) verzögen. Die Einstellung zwischen den Strichen ist linear.

JIL IMPULS: Der Melder generiert – solange er eine Bewegung erlasst – alle 30 Sekunden einen Impuls. Diese Funktion wird beispielsweise zum Nachschalten einer externen Minuterie (Treppenhausautomat) verwendet.

Der angesteuerte Treppenhausautomat (Anschluss muss nachschaltbar sein! Keiren Schrittschalter verwenden! Die Nachlaufzeit muss grösser als 30 Sekunden sein.

Grundregeln

Beim Anschluss von Tastem mit 1fach-Bedlenung gelten folgende Grundregeln:

- Einfacher Verbund Master/Slave wird über T/K → T/K verdrahtet

- Funktion Ein/Öko-Aus: Anschluss an T/K, Wirkung auf Master (Schema Fig. 1); Einstellung MPULS bewirkt Retrigger

- Funktion Retrigger: Anschluss an Z des Masters (Schema Fig. 2).

Legende zum Schema

N Neutralier

L. Aussenleiter (230 V AC, 50 Hz)

Geschalteter Lichtausgang

T/K Tastereingang für En/Öko-Aus ( ) sowie Kommunikationsanschluss für Nebengerät oder Slave

Z. Master: Tastereingang für Retrigger Nebengerät: Tastereingang für Ein/Öko-Aus für Nebenzone Slave: Reserve

K2 Reserve (darf nicht genutzt werden)

L N Master pinios 44000 R Z L Z T1 Z 230 V AC

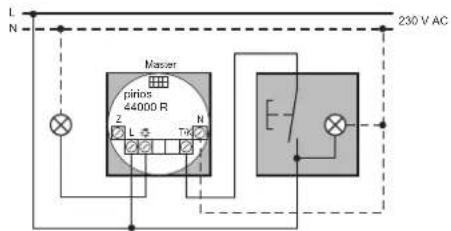

Fig. 1 Tasterfunktion Fir/Öko-Aus

An einem Master dürfen max. 10 Geräte angeschlossen werden (z.B. 3 Slaves und 7 zeptrion Taster)! Die Anzahl konventioneller Taster ist unbegrenz:

Die Länge der Tasteranschusselung darf max. 100 m betragen

Ein/Öko-Aus Retrigger

Hinweis

Bei Verwendung eines Treppenhausautomats: Anschluss an

Tasterbeispiele

Konventionel: 7583.AR..

Falls beleuchtet: 7683.ARK.

Elektronisch: 3320... (zepurion)

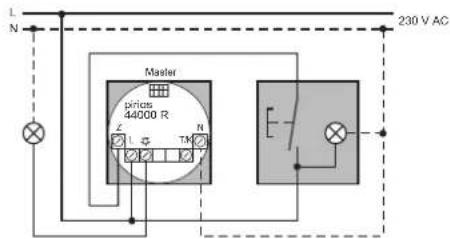

Fig. 2 Tasterfunktion Retrigger

Alle zusammengeschalteten pirlos Geräte dürfen nur über den gleichen Aussenleiter und die gleiche

Sicherungsgruppe betrieben werden.
