Produkttyp	Generator (Bürstenlos, Selbsterreger, 2-polig, einphasig)
Marke	Makita
Modell	G2400R
Wechselspannung	230 V (50 Hz)
Wechselstromleistung	1.700 W (dauernd), 2.000 W (maximal)
Gleichspannungsausgang	12 V - 8,3 A (100 W)
Leistungsfaktor	1,0
Spannungsregelung	Über Kondensator
Überlastschutz	Thermisch
Motor	Robin EY20D
Hubraum	183 cm³
Kraftstoff	Benzin bleifrei
Tankinhalt	10 Liter
Betriebszeit pro Tankfüllung	Ca. 9 Stunden
Startsystem	Reversierstarter (Seilzug)
Abmessungen (L×B×H)	552×377×482 mm
Nettogewicht	45 kg
Steckdosen	Wechselstrom-Steckdose, Gleichspannungsanschluss
Erdung	Erdanschlussklemme vorhanden
Ölsensor	Ja (automatische Abschaltung bei niedrigem Ölstand)
Wartungsintervall Ölwechsel	Erster Wechsel nach 20 Std., danach alle 100 Std.

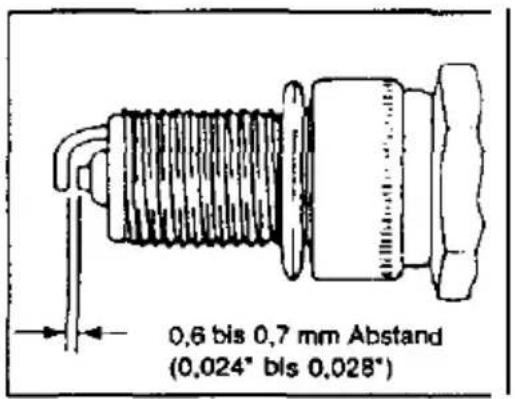

Zündkerze	NGK BR6HS

Häufig gestellte Fragen - G2400R MAKITA

Wie starte ich den Generator G2400R?

1. Kraftstoffhahn öffnen. 2. Bei kaltem Motor die Starterklappe schließen. 3. Am Reversierstarter langsam ziehen, bis Widerstand spürbar ist, dann kräftig durchziehen. 4. Nach dem Start die Starterklappe langsam öffnen und den Motor einige Minuten warmlaufen lassen.

Welches Öl soll ich verwenden und wie viel?

Empfohlen wird Motoröl der Klasse SC oder höher, SAE 10W-30 oder 10W-40. Der Ölstand muss zwischen Min und Max liegen. Ölwechsel: erster nach 20 Betriebsstunden, danach alle 100 Stunden.

Warum startet der Motor nicht?

Mögliche Ursachen: Starterklappe nicht richtig eingestellt, Kraftstoffhahn geschlossen, kein Kraftstoff, Zündkerzenstecker locker oder Zündkerze verschmutzt. Siehe Fehlersuche in der Anleitung.

Wie erde ich den Generator richtig?

Schließen Sie die Erdanschlussklemme des Generators mit einem Staberder oder einem geerdeten Leiter an. Dies verhindert elektrische Schläge.

Kann ich den Generator bei Regen benutzen?

Nein. Betreiben Sie den Generator niemals im Regen oder in nasser Umgebung. Es besteht schwere elektrische Schlaggefahr. Auch nicht mit nassen Händen berühren.

Welche Leistung kann ich maximal anschließen?

Die Dauerleistung beträgt 1.700 W, die maximale Leistung 2.000 W. Beachten Sie die Anlaufströme von Motoren: Pumpen und Kompressoren benötigen 3-5 fachen Anlaufstrom.

Wie reinige ich den Luftfilter?

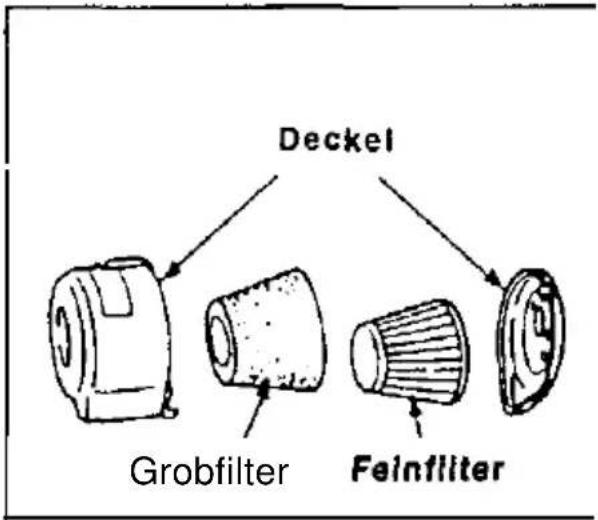

Entfernen Sie den Filterkasten, waschen Sie den Feinfilter in Waschbenzin und tauchen Sie ihn in eine Mischung aus 3 Teilen Waschbenzin und 1 Teil Motoröl. Den Grobfilter ebenfalls waschen und ölen. Vor dem Einsetzen abtropfen lassen.

Was bedeutet der Ölsensor?

Der Ölsensor überwacht den Öldruck. Sinkt der Ölstand unter ein bestimmtes Niveau, unterbricht er die Zündung und der Motor stoppt automatisch. Dann Öl nachfüllen.

Kann ich den Generator an das Hausnetz anschließen?

Nein. Niemals den Generator an das öffentliche Stromnetz anschließen. Das verursacht Kurzschlüsse, Schäden und Stromschläge.

Wie lagere ich den Generator für längere Zeit?

Kraftstofftank und Vergaser entleeren, Motoröl erneuern, Generator reinigen, Zündkerze prüfen, an einem trockenen, belüfteten Ort lagern. Das Seil des Reversierstarters bis zum Widerstand ziehen.

BEDIENUNGSANLEITUNG G2400R MAKITA

Wir danken Ihnen für den Kauf eines Makita Generators.

In dieser Betriebsanleitung wird die Bedienung und die Wartung der Makita Generatoren behandelt.

Alle Informationen in dieser Betriebsanleitung basieren auf den jüngsten Produktinformationen. die zum Zeitpunkt des Druckes dieser Broschüre zur Verfügung standen.

Bitte wenden Sie Ihre besondere Aufmerksamkeit auf die Mitteilungen, die mit folgendem Wort beginnen:

WARNUNG

Hinweis auf die Möglichkeit, daß bei Nichtbeachtung der Anweisungen schwere Körperschäden (eventuell mit Todesfolge) oder Schäden an dem Gerät auftreten können.

ACHTUNG

Dieses weist auf die Möglichkeit hin, daß bei Nichtbeachtung der Anweisungen Körperschaden oder Schäden am Gerät die Folge sein können.

BEMERKUNG

Nützliche Informationen.

Bei auftretenden Problemen oder Fragen bezüglich des Generators wenden Sie sich bitte an Ihren Lieferanten oder den Makita Kundendienst.

WARNUNG

Der Generator wurde so entwickelt, daß er bei vorschriftsmäßiger Anwendung sicher und zuverlässig funktioniert.
* Setzen Sie den Generator nicht in Betrieb, bevor Sie die Vorschriften gelesen und verstanden haben, andernfalls können Körperschäden, eventuell mit Todesfolge oder Schäden am Gerät auftreten.

INHALT

1. SICHERHEITSMASSNAHMEN.... 1
2. TECHNISCHE DATEN.... 3
3. BESCHREIBUNG DER BAUELEMENTE...... 4
4. KONTROLLEN VOR INBETRIEBNAHME 5
5. INBETRIEBNAHME DES GENERATORS.... 8
6. ANSCHLUSS VON ELEKTROGERÄTEN.. 14
7. WARTUNGSINTERVALLE 15
8. WARTUNG.... 16
9. VORBEREITUNG FÜR DIE LAGERUNG.... 17
10. FEHLERSUCHE 18

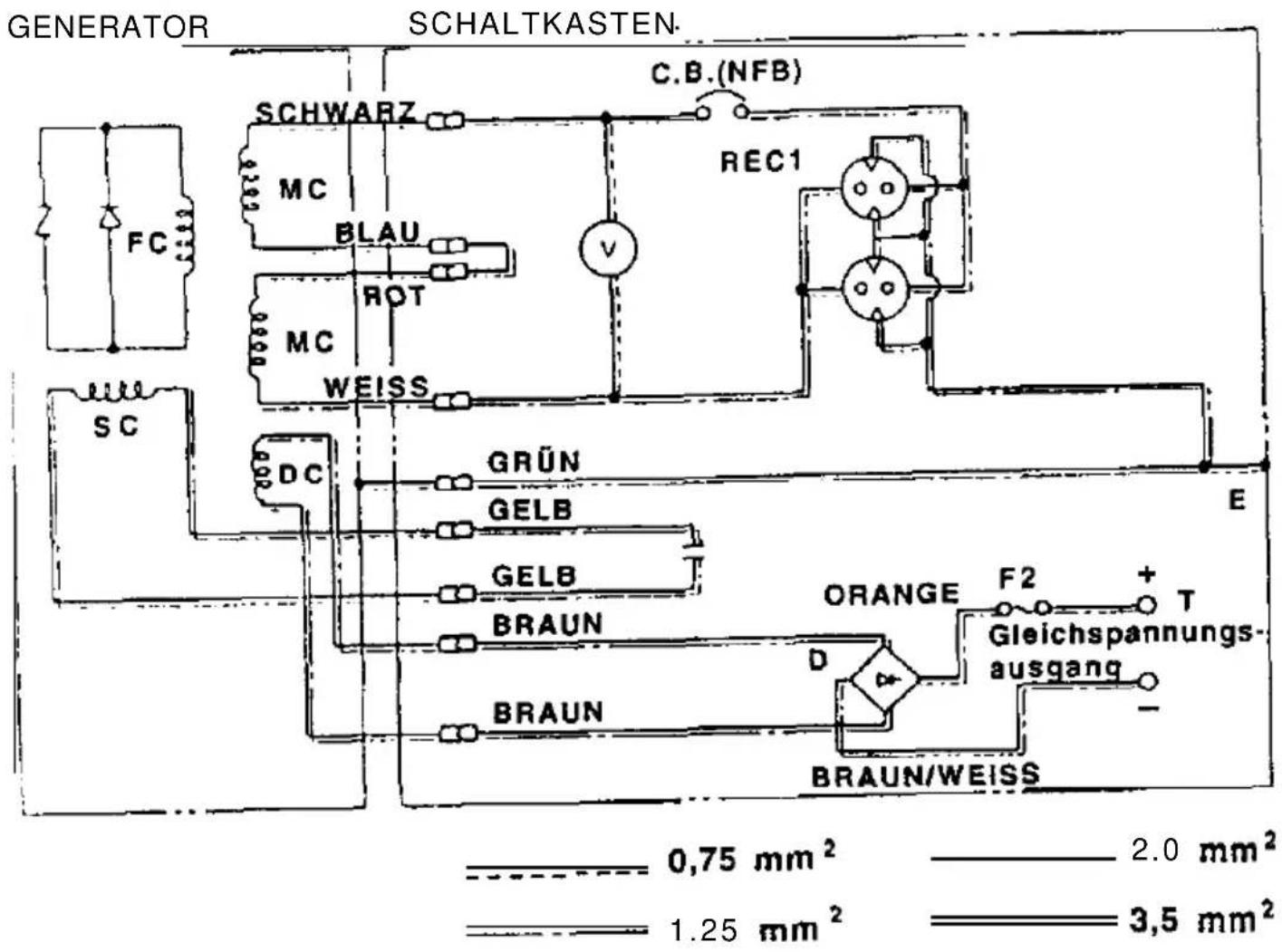

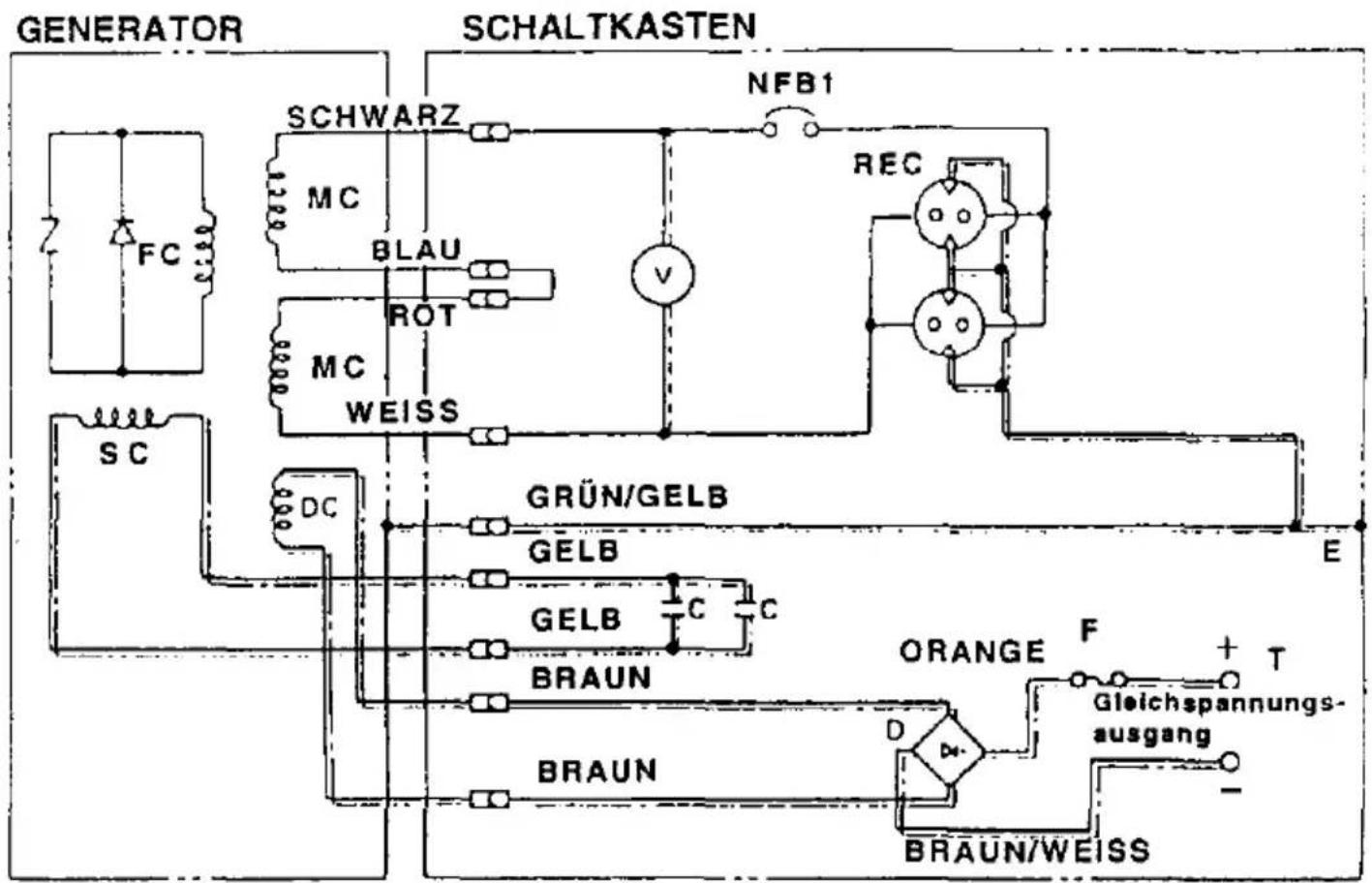

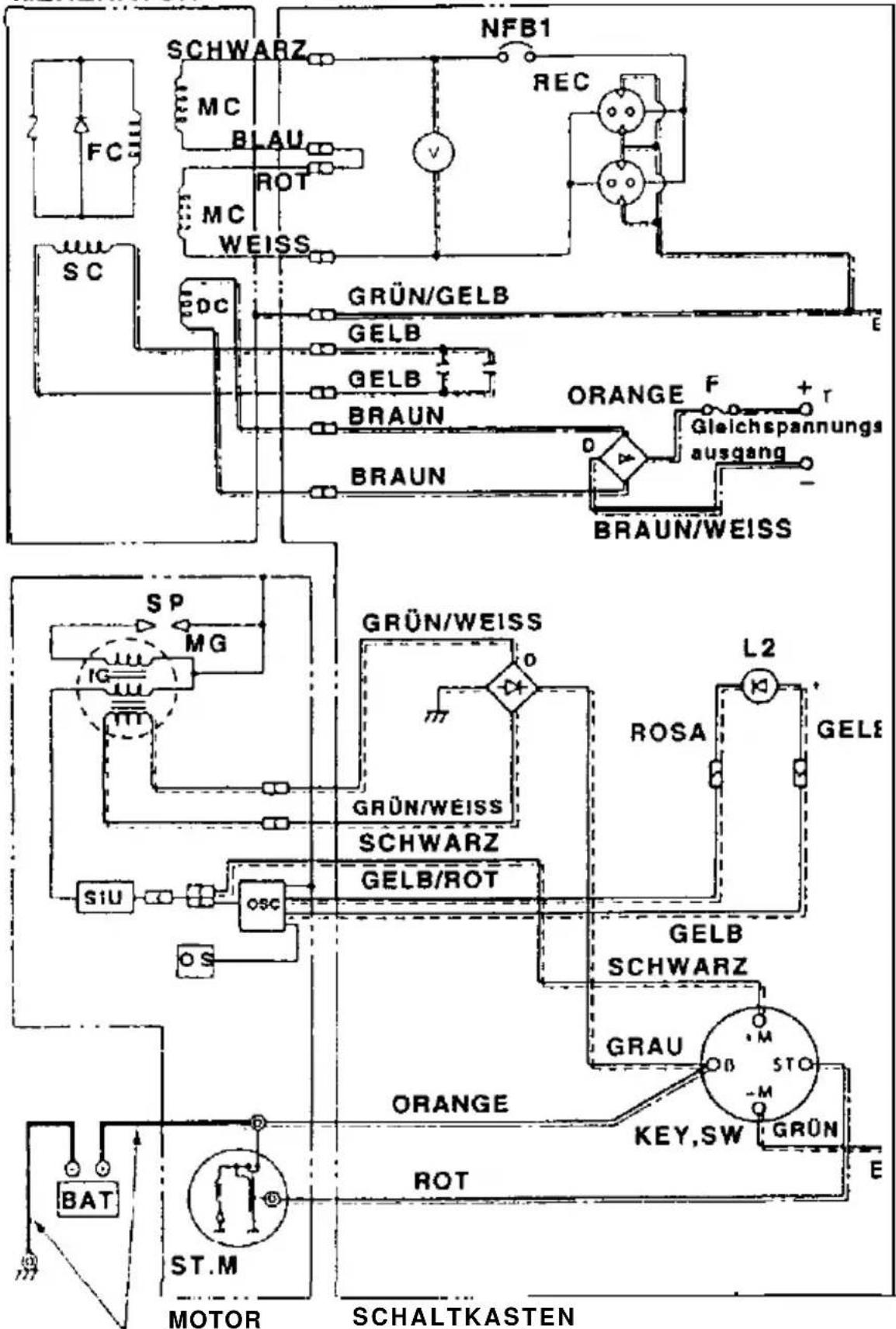

11. ELEKTRISCHER SCHALTPLAN.... 19
12. ELEKTRISCHER STARTER (G35001R, G5501R) 25

1. SICHERHEITSMASSNAHMEN

Betreiben Sie den Generator nicht in der Nähe von Benzin und leicht entflammbaren Werkstoffen oder Gasen. Den Kraftstofftank nicht bei laufendem Motor füllen! Rauchen und offenes Feuer in der Nähe des Kraftstofftanks sind nicht gestattet, da Explosions- oder Feuergefahr besteht. Achten Sie darauf, daß beim Nachfüllen der Kraftstofftank nicht überfüllt wird. Verschütteten Kraftstoff sofort entfernen und trocknen lassen, bevor Sie den Motor starten.

Lagern Sie keine feuergefährlichen Materialien in der Nähe des Generators. Achten Sie darauf, daß sich in der Nähe des Generators weder Kraftstoff, Streichholzer, Schießpulver, ölgetränkte Tücher, Stroh, Abfall noch sonstige leicht entflammbare Stoffe befinden.

Betreiben Sie den Generator nicht in einem Raum, einer Hohle. einem Tunnel oder anderer Umgebung, die nicht ausreichend belüftet ist. Lassen Sie den Generator immer in einer gut belüfteten Umgebung arbeiten, da andernfalls der Motor heißlaufen kann und die freiwerdenden giftigen Kohlenmonoxydgase lebensgefährlich sind. Lassen Sie den Generator immer wenigstens 1 m entfernt von einem Bauwerk oder einem Gebäude arbeiten. Wenn der Generator innerhalb von Räumen eingesetzt wird, darf dies nur in einem gut belüfteten Raum geschehen und es muß mitäußerster Vorsicht vorgegangen werden.

Bauen Sie den Generator nicht ein und stellen Sie ihn nicht in einem Gehäuse auf Der Generator hat ein internes Luftkühlsystem und kann heißlaufen, wenn er abgedeckt ist. Wenn Sie den Generator bei Nichtgebrauch gegen Witterung abdecken, müssen Sie die Abdeckung entfernen. sobald Sie den Generator einschalten.

Stellen Sie den Generator auf einem ebenen Untergrund auf. Die Anfertigung einer speziellen Fundamentplatte ist nicht nötig. Auf einem unebenen Untergrund wird der Generator jedoch vibrieren, Sie müssen also einen Untergrund wählen, der keine Unregelmäßigkeiten in der Oberfläche aufweist.

Wenn der Generator schräg steht oder verschoben wird, während er in Betrieb ist, kann Kraftstoff auslaufen und/oder der Generator kann umfallen. Wenn Sie den Generator auf einem steilen Gefalle oder Abhang aufstellen, kann die Öl-schmierung aussetzen. Dadurch können Kolbenschäden entstehen, auch wenn das Öl über dem höchsten Niveau liegt.

Achten Sie auf die Verkabelung oder die Verlängerungskabel vom Generator zum angeschlossenen Verbraucher. Wenn ein Kabel unter dem Generator liegt oder in Kontakt mit einem vibrierenden Teil kommt, kann das Kabel brechen und Feuer verursachen. Der Generator kann beschädigt werden. Explosionsgefahr! Beschädigte oder abgenutzte Kabel sind sofort auszutauschen.

Schalten Sie den Generator nicht ein, wenn es regnet. In nasser oder feuchter Umgebung oder mit nassen Händen. Der Benutzer kann einen schweren elektrischen Schlag erleiden, wenn der Generator feucht ist.
Betreiben Sie niemals den Generator in nassem oder feuchtem Zustand! Niemc Wasser über den Generator gießen oder ihn mit Wasser abwaschen!
Achten Sie bei jeder Inbetriebnahme darauf, daß alle erforderlichen Verfahren für das Erden elektrischer Gerate befolgt wurden. Das Untertassen kann schwerwiegende Körperverletzung oder den Tod zur Folge haben.
Schließen Sie den Generator nicht an das öffentliche Stromnetz an. Der Generator wird hierdurch kurzgeschlossen und beschädigt werden und es können elektrische Schlage auftreten.
Nur für Generatoren mit Elektrostarter
Rauchen Sie nicht, wenn Sie an der Batterie arbeiten. Die Batterie kann brennbares Wasserstoffgas abgeben und, wenn sie elektrischen Funken oder offenem Feuer ausgesetzt wird, explodieren. Sorgen Sie für eine gute Belüftung.
Der Motor ist während des Gebrauchs und auch nach dem Ausschalten sehr heiß. Entfernen Sie brennbares Material aus der Nahe des Generators. Berühren Sie niemals Teile des heißen Motors, vor allem nicht den Auspufftopf. Schwere Brandwunden können die Folge sein.
Halten Sie Kinder, Tiere und Zuschauer in sicherer Entfernung des Einsatzbereichs.
Es Ist von größter Wichtigkeit, daß Sie über den sicheren und korrekten Gebrauch von Elektrowerkzeugen und anderen elektrischen Geräten, die Sie benzen mochten. gut informiert sind. Alle Benutzer müssen die Betriebsanleitung der Werkzeuge oder Gerate gelesen und inhaltlich verstanden haben und entsprechend befolgen. Die Anwendungsmöglichkeiten ebenso wie die Belastungsgrenzen der Werkzeuge und Gerate müssen bekannt sein. Befolgen Sie alle Anweisungen, die auf den Wamhinweisen gegeben werden. Bewahren Sie die Betriebsanleitungen an einem sicheren Platz auf, so daß sie jederzeit eingesehen werden kbnnen.
Verwenden Sie ausschließlich ZUGELASSENE Verlängerungskabel. Wenn ein Werkzeug oder ein Gerät im Freien benutzt werden soll, dürfen nur die Vertangerungskabel benutzt werden, auf denen ‘Für den Gebrauch im Freien geeignet’ angegeben ist. Auf Baustellen sind nur Leitungen mit der Kennzeichnung HO7 RN-F bzw. HO5 RN-F zugelassen.
Verlängerungskabel, die nicht in Gebrauch sind, sind in einer trockenen, belüfteten Umgebung zu lagern.
Wenn der Generator nicht benutzt wird, ist dieser auszuschalten; das gleiche gilt für Werkzeuge und elektrfsche Geräte, bevor sie gereinigt oder abgestellt werden oder wenn Zubehör angebracht werden soll.

1. TECHNISCHE DATEN

MODELL	G2400R	G3500R	G3501R	G5500R	G5501R
Wechselstromgenerator
Typ	Bürstenlos, Selbsterreger, 2-polig, einphasig
Wechselstromspannung	50 Hz - 230 V
Wechselstromleistung	1.700 W	2.500 W		4.400 W
Leistungsfaktor	1,0
Maximale Wechselstromleistung	2.000 W	3.000 W		5.000 W
Gleichstromspannung	12 V - 8,3 A
Spannungsregelung über Kondensator	Standard
Überlastschutz	Thermisch	Elektromagnetisch-thermisch
Rohrrahmen	Standard
Motor
Typ	Robin EY20D	Robin EY28D		Robin EY40D
Hubraum	183cm^3	273 cm^3		388 cm^3
Max. Leistung (KW) bei n=3600 min ^-1	3,39	5,30		7,36
Kraftstoff	Benzin bleifrei
Tank	10 l	13 l		15,5 l
Betriebszeit pro Tankfüllung	9 Std.	7,1 Std.		5,7 Std.
Reversierstarter	Standard
Maße (L x B x H)	552x377x482	552x413x521	726x445x520	635x448x596	810x448x596
Nettogewicht	45 kg	56 kg	61 kg	76 kg	85 kg

* Der Hersteller behält sich das Recht vor, technische Beschreibungen von Einzelteilen und Zubehörteilen ohne vorherige Mitteilung zu ändern.

* Bemerkung: Technische Beschreibungen von Einzelteilen und Zubehörteilen können von Land zu Land unterschiedlich sein.

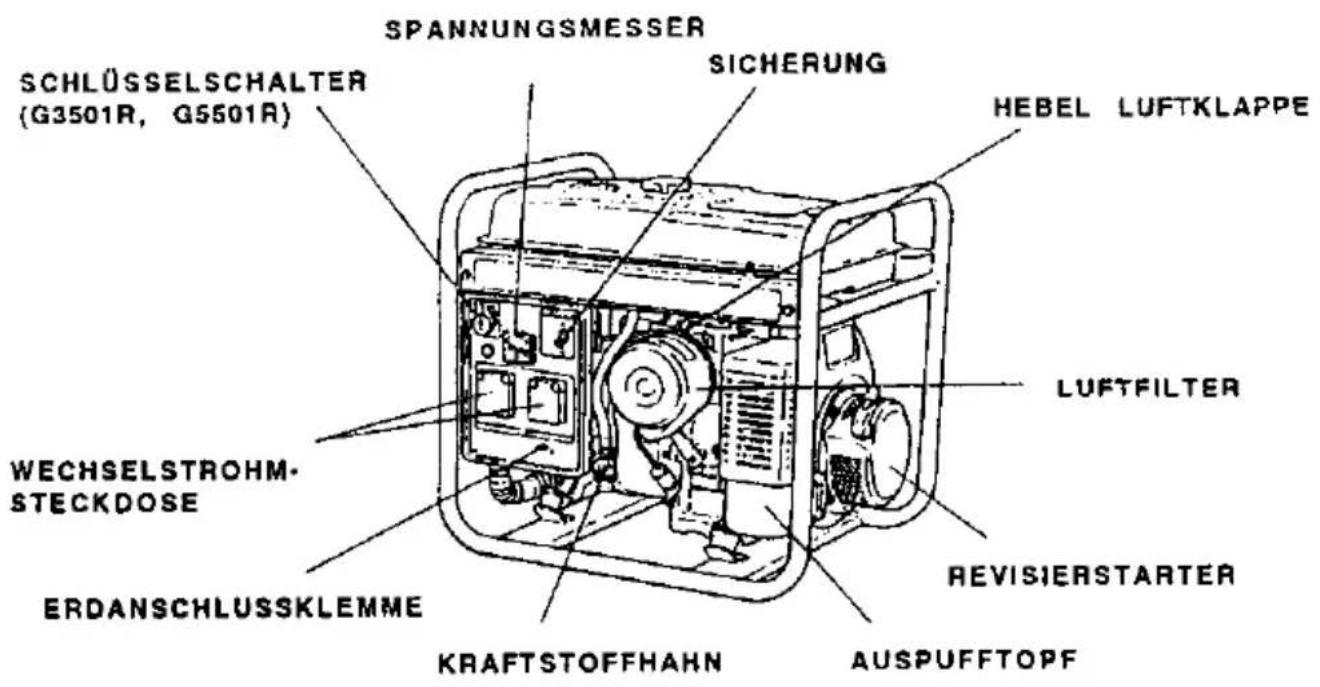

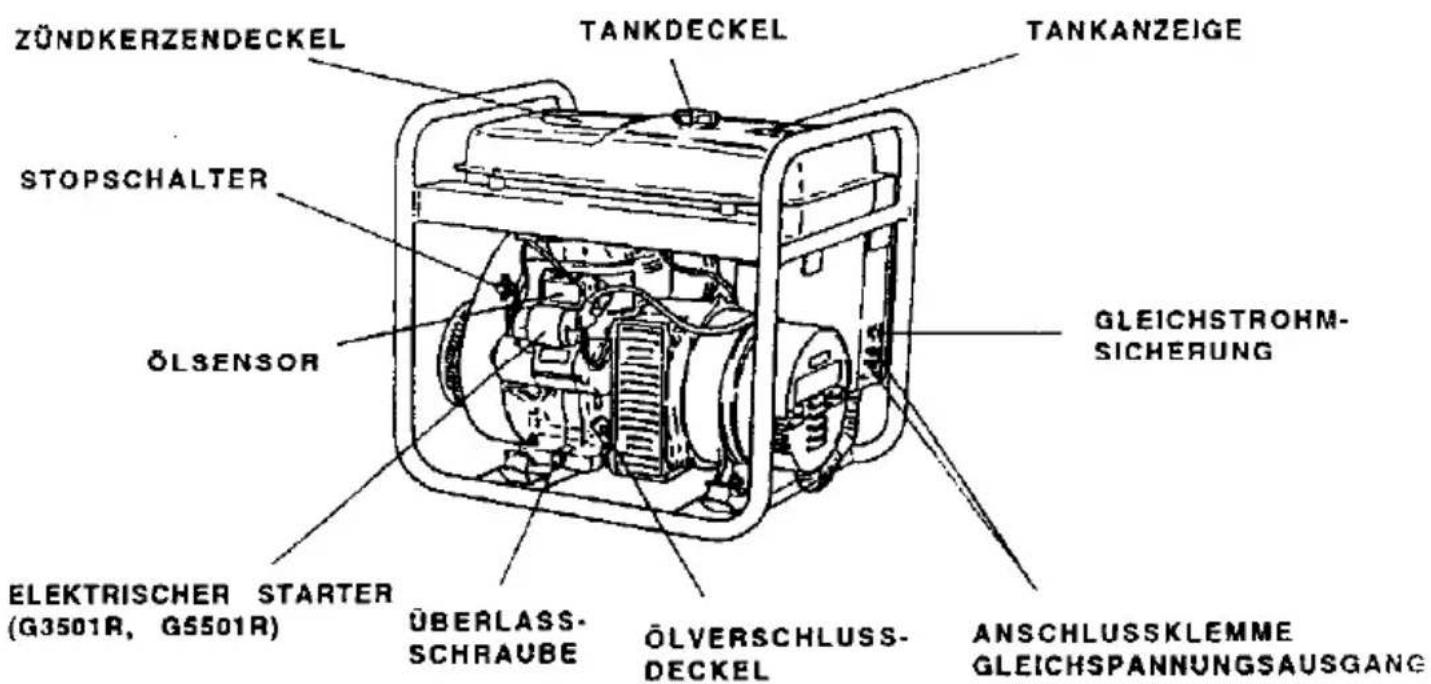

3. BESCHREIBUNG DER SAUELEMENTE

4. KONTROLLEN VOR INBETRIEBNAHME

KONTROLLE DES MOTORÖLS

Bevor Sie den ölstand kontrollieren oder auffüllen. muß der Generator auf einem stabilen und flachen Untergrund stehen und der Motor ausgeschaltet sein.

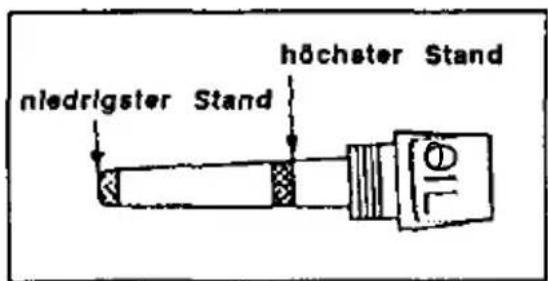

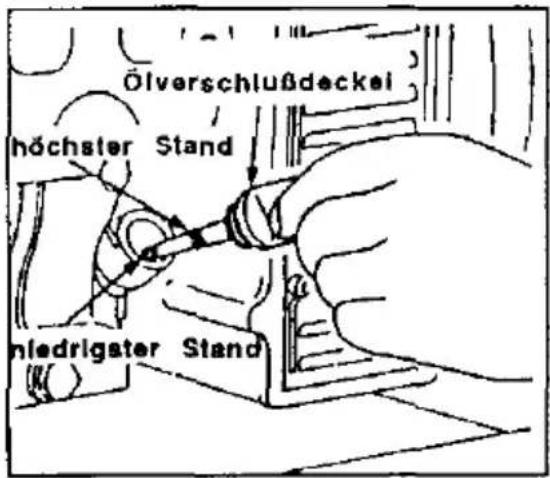

* Entfernen Sie den Ölverschlußdeckel und kontrolliere-n Sie den Ölstand des Motors.
- Wenn der Olstend unter dem niedrigsten Stand ist. muß ein geeignetes Öl (siehe Tabelle) bis an die Markierung für höchstes Niveau nachgefüllt werden. Drehen Sie beim Kontrollieren des Ölstands nicht am Ölverschlußdeckel.
* Nehmen Sie einen Ölwechsel vor, wenn das Öl verschmutzt ist. (Siehe Wartung).

'Ölinhalt

Modell Hochster Stand

G2400R 0.61

G3500R,G3501R 0.85!

G5500R, G5501R 1.21

* Empfohlenes Motoröl

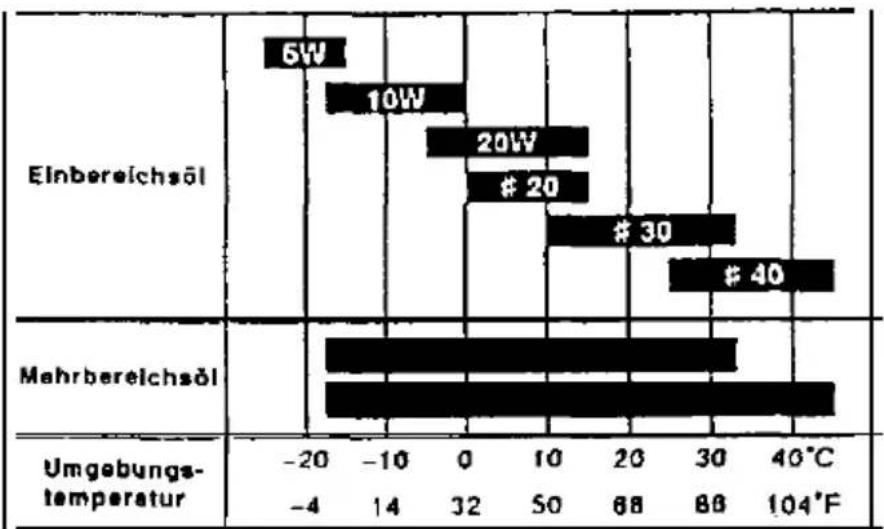

Verwenden Sie Öl der Klasse SC (API-Klassifizierung) oder Öl einer höheren Klasse nach der untenstehenden Tabelle. SAE 10W-30 oder 10W-40 wird für normalen Gebrauch bei allen Temperaturen empfohlen. Wenn Einbereichsöl verwendet wird, muß die richtige Viskosität für die durchschnittliche Umgebungstemperatur gewählt werden.

WARNUNG

* Füllen Sie niemals Kraftstoff nach. wenn Sie rauchen oder sich in der Nähe von offenem Feuer befinden.

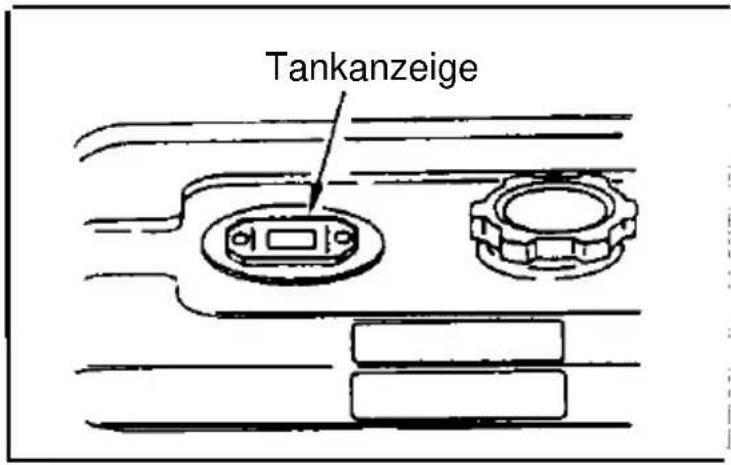

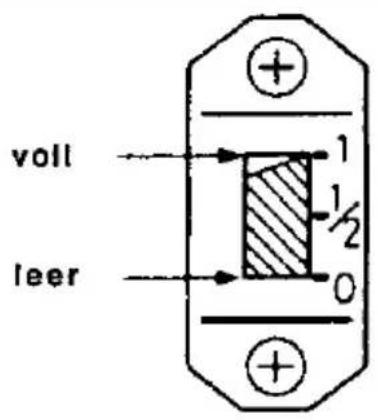

* Kontrollieren Sie den Kraftstoffstand auf der Tankanzeige
* Wenn der Tank leer ist, füllen Sie ihn mit bleifreiem Benzin nach

• Inhalt des Kraftstofftanks G2400R 101 G3500R,G3501 FI 13 I G5500R,G5501R 15,5I

WARNUNG

Lesen Sie zur Brandverhütung alle Warnungen.

* Füllen Sie den Tank nicht bei laufendem oder heißem Motor.
* Schließen Sie den Kraftstoffhahn, bevor der Kraftstoff nachgefüllt wird.
* Achten Sie darauf, daß kein Staub, Schmutz. Wasser oder andere Fremdstoffe in den Kraftstoff gelangen.
* Wischen Sie verschütteten Kraftstoff gut weg, bevor Sie den Motor starten.
* Halten Sie offenes Feuer fern.

KONTROLLE VOR INBETRIEBNAHME

Bevor Sie den Motor starten, nehmen Sie die folgende Kontrollen vor:

* Sind Leckagen an der Kraftstoffleitung usw. ?
* Sind alle Schrauben und Muttern fest angezogen?
• Gibt es Schäden oder Brüche an einzelnen Bauteilen?
* Hat der Generator keine Berührung mit elektrischen Leitungen?

KONTROLLE DER UMGEBUNG DES GENERATORS

WARNUNG

Zur Vermeidung von Bränden lesen Sie alle Warnungen.

* Entfernen Sie leicht entflammbares oder anderes gefährliches Material aus dem Umfeld des Generators.
- Stellen Sie den Generator mindestens 1 Meter entfernt von Gebäuden oder anderer Bawerken auf.
* Beltreiben Sie den Generator nur in einer trockenen, gut belüfteten Umgebung.
* Sorgen Sie dafür, daß keine Fremdkörper in das Auspuffrohr gelangen.
* Bringen Sie kein offenes Feuer in die Nähe des Generators. Nicht rauchen!
* Stellen Sie den Generator auf einem flachen, stabilen Untergrund auf.

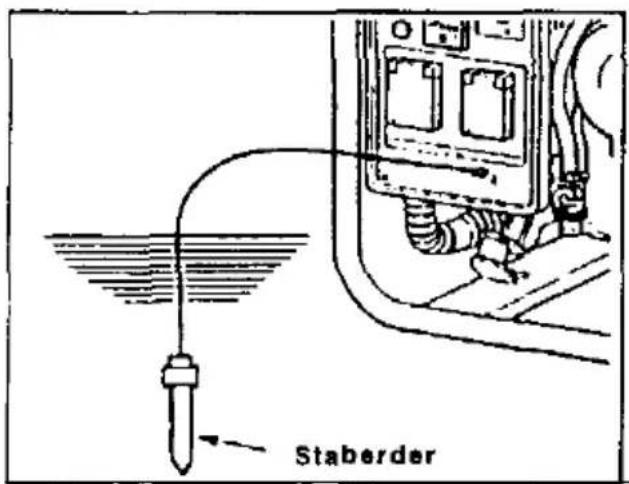

ERDUNG DES GENERATORS

- Für das Erden des Generators muß die Erdanschlußklemme des Generators mit dem Staberder verbunden werden, der in die Erde gesteckt wird, oder mit einem Leiter, der bereits geerdet ist.

1. STARTEN DES MOTORS

WARNUNG

- Bevor Sie den Generator in Betrieb setzen. kontrollieren Sie immer den Ölstand, wie auf Seite 5 beschrieben.

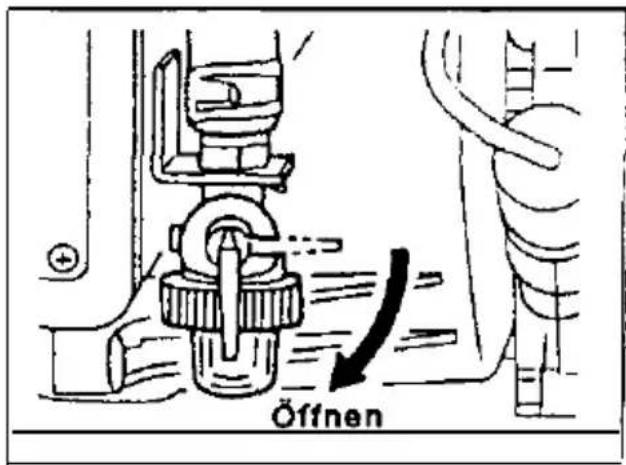

(a) Öffnen Sie den Kraftstoffhahn

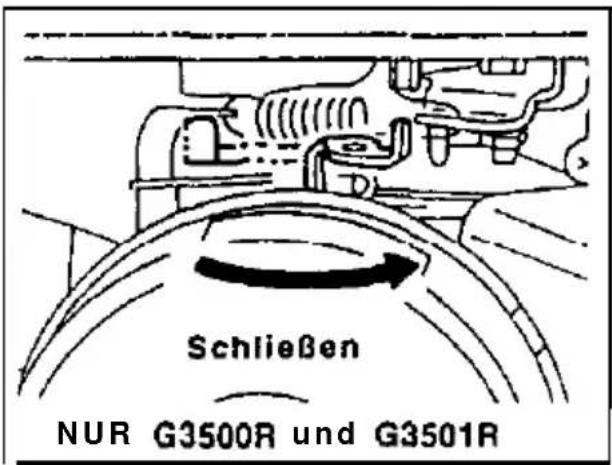

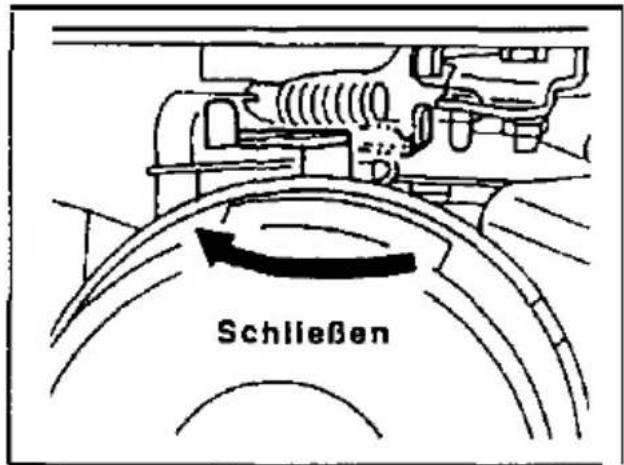

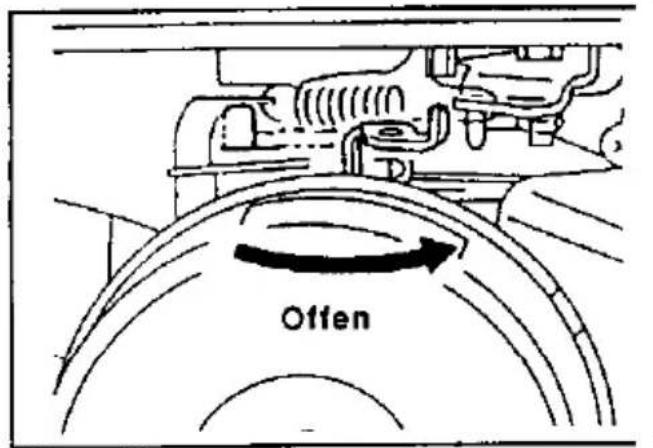

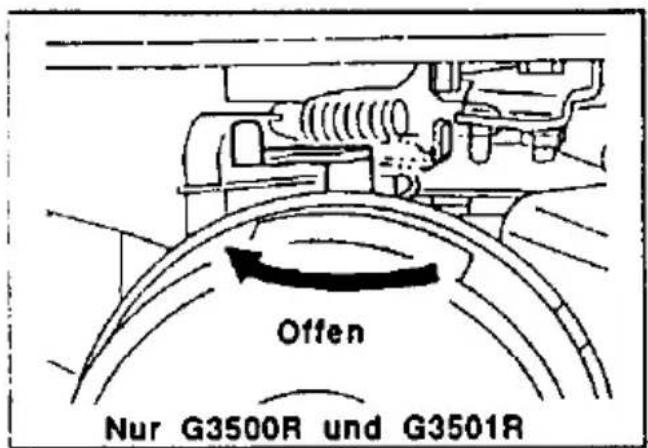

(b) Bei kaltem Motor schließen Sie den Hebel der Starterklappe

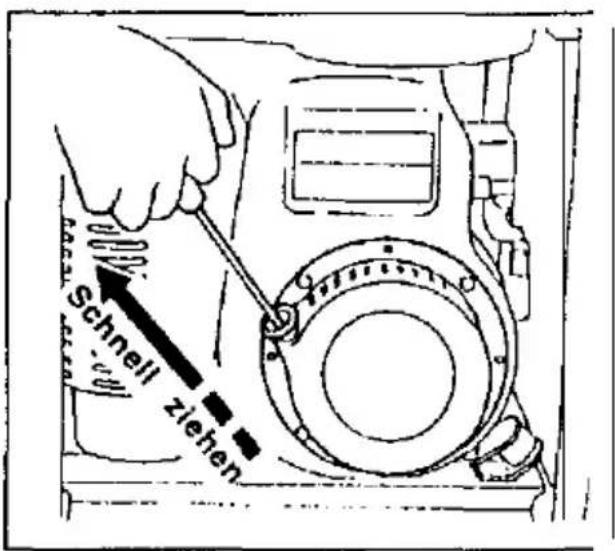

(c) Ziehen Sie vorsichtig an dem Griff des Reversierstarters, bis Sie einen Widerstand fühlen. Dies ist der "Druckpunkt". Bringen Sie den Griff in die ursprüngliche Stellung zurück und ziehen Sie ihn dann schnell wieder heraus.

* Wenn der Motor nach einigen Versuchen nicht gestartet werden kann, muß der oben beschriebene Vorgang wiederholt werden, der Hebel der Luftklappe steht hierbei auf "OPEN" (offen).
* Ziehen Sie das Seil nicht ganz heraus.
* Nach dem Starten müssen Sie den Griff des Reversierstarters in die ursprüngliche Stellung zurückgehen lassen, während Sie den Griff festhalten.

d) Nach dem Startendes Motors muß die Starterklappe langsam in die "OPEN" (auf) Stellung gebracht werden.

(e) Lassen Sie den Motor einige Minuten ohne Last warmlaufen.

2) ELEKTRISCHER ANSCHLUSS

(1) WECHSELSPANNUNGSANSCHLUSS

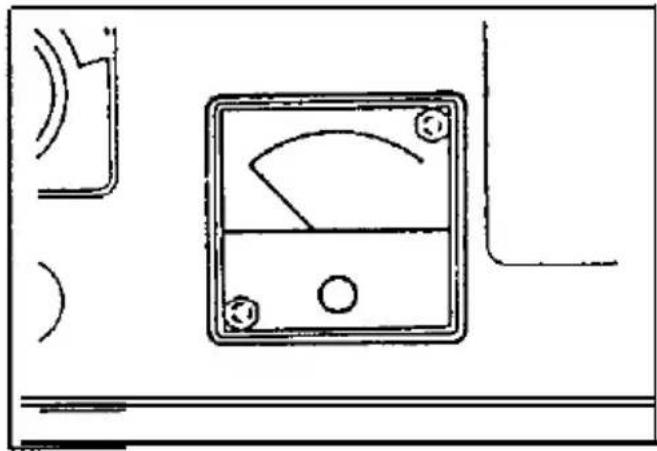

(a) Kontrollieren Sie mit dem Spannungsmesser. ob die korrekte Spannung vorhanden ist.

* Dieser Generator wurde im Werk sorgfältig getestet und abgestimmt. Wenn der Generator die spezifizierte Spannung nicht erzeugt. nehmen Sie bitte Kontakt mit der nächsten Makita-Niederlassung auf.

(b) Schalten Sie die elektrischen Geräte aus. bevor Sie diese an den Generator anschließen.

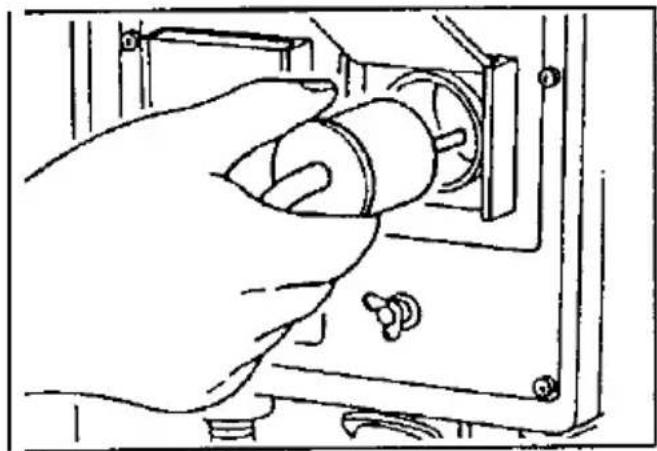

(c) Stecken Sie die Stecker der elektrischen Geräte in die Steckdose

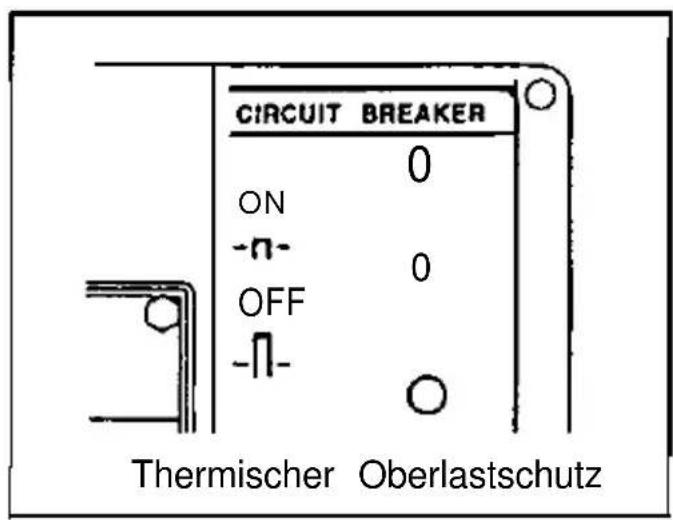

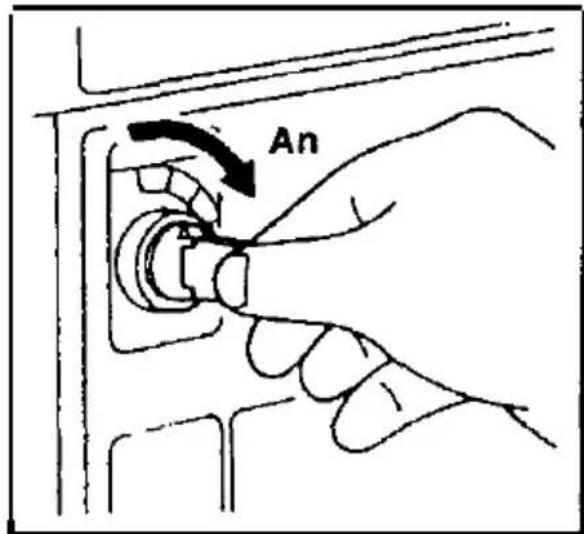

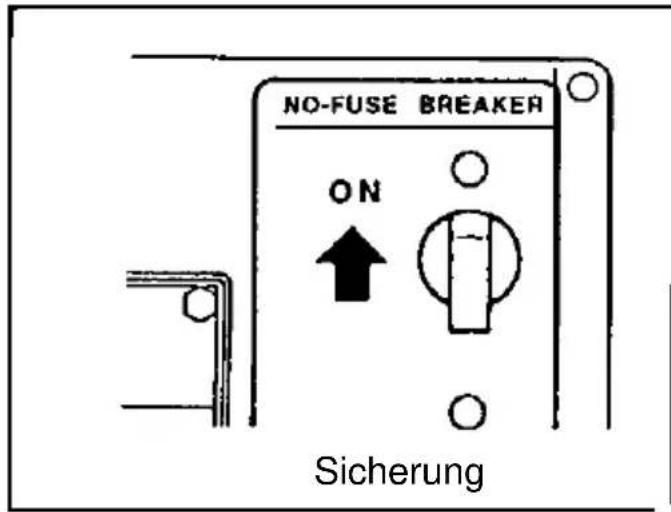

(d) Kontrollieren Sie, ob die Sicherung eingeschaltet ist ("ON"). Wenn die Sicherung ausgeschaltet ist ('OFF'), muß sie eingeschaltet werden.

WARNUNG

* Achten Sie darauf, daß der Generator geerdet ist. wenn das angeschlossene elektrische Gerät einen Erdanschluß hat.
* Wenn alle Geräte nicht geerdet sind, können elektrische Schläge die Folge sein

* Kontrollieren Sie unter Berücksichtigung von TABELLE 1 den Aufnahmestrom aller angeschlossnenen Gerate und achten Sie darauf, daß der vorgeschriebene Abgabestrom nicht überschritten wird.

	bis 16 Ampere
	bis insgesamt 16 Ampere bei zwei Anschlüssen
	bis 20 Ampere

TABELLE 1

BEMERKUNG

Wenn der thermische Überlastschutz oder die Sicherung während des Betriebs abschaltet, ist der Generator überlastet oder das angeschlossene Gerät defekt. Schalten Sie den Generator sofort ab und kontrollieren Sie das Gerät und/oder den Generator auf Überlastung oder Defekte. Gegebenenfalls beauftragen Sie eine Makita Service-Station mit der Reparatur.

(2) GLEICHSPANNUNGSANSCHLUSS

Der Generator hat eine Gleichstromleistung von 12V-8.3A (100W). Verwenden Sie diesen Anschluß nur für wiederaufladbare Batterien.

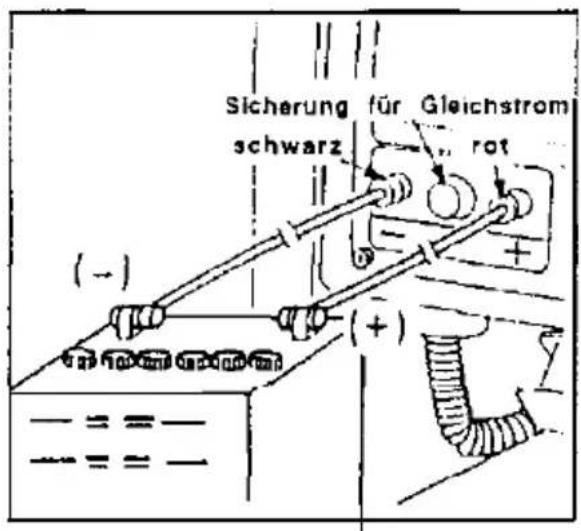

* Verbinden Sie die positive Anschlußklemme (rot) am Generator mit der positiven Anschlußklemme (+) an der Batterie.
* Verbinden Sie die negative Anschlußklemme (schwarz) am Generator mit der negativen Anschlußklemme (-) an der Batterie.
* Der Gleichstromausgang und der Wechselstromausgang können gleichzeitig benutzt werden, wenn die gesamte Ausgangsleistung innerhalb der Nenn-Kapazität des Generators liegt.

VORSICHTSMASSNAHMEN BEIM LADEN

* Beim Ladevorgang entsteht explosives Wasserstoffgas und entweicht durch die Entlüftungsöffnungen der Batterie. Sorgen Sie dafür, daß sich während des Aufladens weder Funken noch offenes Feuer in Batterie- oder Generatornähe befinden.
* Batteriesäure (H2SO4) kann Augen und Kleidung verätzen. Vermeiden Sie jeden Kontakt und handeln Sieäußerst vorsichtig. Wenn sie trotzdem mit der Batteriesäure in Kontakt gekommen sind, waschen Sie das betreffende Körperteil sofort mit reichlich Wasser ab und suchen Sie vorsorglich einen Facharzt auf.
- Wenn eine Batterie mit hoher Kapazität oder eine völlig leere Batterie aufgeladen werden muß, kann der Ladestrom zu hoch sein und die Gleichstromsicherung ansprechen. Für das Aufladen dieser Batterien ist daher ein separates Batterie-Ladegerät zu benutzen.
* Defekte an der Batterie lassen die Gleichstromsicherung ansprechen. Kontrollieren Sie die Batterie, bevor Sie die Sicherung erneuern.

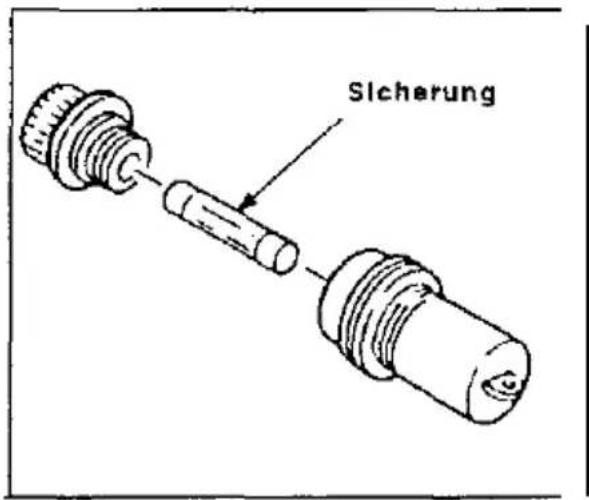

(3) AUSTAUSCH DER SICHERUNG

(a) Wenn eine Sicherung angesprochen hat, muß die Ursache festgestellt und die notwendige Reparatur durchgeführt werden, bevor eine neue Sicherung eingesetzt wird.

(b) Achten Sie darauf, daß die richtige Sicherung verwendet wird. Eine falsche Sicherung führt zu Schaden am Generator.

(c) Maximale Gleichstromabsicherung: 10A.

: AUSSCHALTEN DES GENERATORS

a) Schalten Sie den Netzschalter des angeschlossenen Gerätes oder die Sicherung des Generators aus.
5) Ziehen Sie den Stecker des Gerätes aus der Steckdose des Generators.
c) Lassen Sie den Motor ohne Last ca. 3 Minuten laufen, bevor Sie ihn abstellen.
(d) Drücken Sie den Stop-Schalter, bis der Motor anhält.

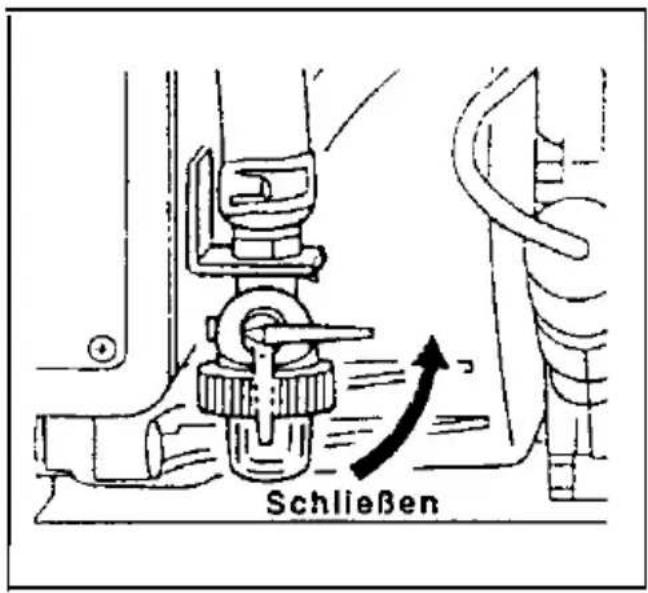

(e) Schließen Sie den Kraftstoffhahn

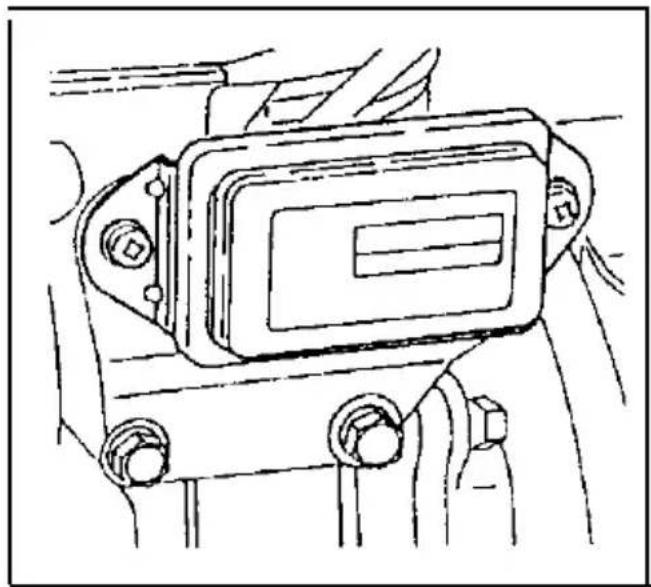

4. ÖLSENSOR

1) Der Ölsensor überwacht den Öldruck im Kurbelgehäuse und unterbricht die Zündung des Motors automatisch. sobald der Ölstand unter ein werkseitig vorgegebenes Niveau sinkt.
(b) Wenn der Motor automatisch gestoppt hat, muß der Netzschalter des angeschlossenen Gerätesoder die Sicherung des Generators ausgeschaltet werden. Der Ölstand ist zu kontrollieren. Füllen Sie Motoröl nach, wie auf Seite 5 beschrieben und starten Sie den Motor neu.
:) Wenn der Motor nicht mit dem normalen Verfahren startet, muß der Ölstand nochmals kontrolliert werden.

. Beim Nachfüllen des Öls entfernen Sie nicht den Fühler des Ölsensors, sondern den Ölverschlußdeckel auf der Seite des Vergasers.

6. LEISTUNGSINFORMATION

Einige elektrischen Geräte benötigen beim Start einen hohen Anlaufstrom. Das bedeutet, daß der Anlaufstrom. der beim Einschalten benötigt wird, größer sein kann als der Strom, der zum normalen Betrieb des Gerätes notweidig ist. Elektrische Geräte und Werkzeuge sind normalerweise mit einem Leistungsschild versehen, auf dem ihre Spannung, Frequenz, Stromstärke in Ampere (A) und die elektrische Leistung angegeben sind, die für den Betrieb des Gerätes oder der Werkzeuge benötigt werden. Falls Sie Fragen zum Anlaufstrom bestimmter elektrischer Geräte oder Werkzeuge haben, setzen Sie sich mit einem Händler in Ihrer Nahe oder dem Makita Kundendienst in Verbindung.

* Elektrische Glühlampen, Warmhaiteplatten u.a. benötigen beim Starten und während des normalen Gebrauchs die gleiche Strommenge.
Leuchtstoff-Rohren und Quecksilberdampflampen benötigen einen 1.2 bis 2 mal so hohen Anlaufstrom beim Zünden.
* Elektrische Motoren benötigen einen hohen Anlaufstrom, der sich nach Art und Einsatz des Motors richtet. Nach dem Anlaufen benötigt der Elektromotor nur noch 30% bis 50% des Stroms für den weiteren Betrieb.
* Die meisten elektrischen Gerate benötigen 1.2 bis 3 mal so viel Strom, wenn sie unter Belastung laufen. So kann an einen Generator mit 5.000 Watt ein elektrisches Werkzeug von 1.800 bis 4.000 Watt angeschlossen werden.
* Wasserpumpen und Druckluftkompressoren zum Beispiel benötigen einen sehr hohen Strom beim Anlaufen. Ihr Anlaufstrom ist 3 bis 5 mal hoher. Ein Generator von 5.000 Watt kann zum Beispiel nur eine Pumpe von 1.000 bis 1.700 Watt anireiben.

BEMERKUNG

Unterstehende Tabelle der Leistungsabgaben gilt lediglich als allgemeine Richtlinie. Entnehmen Sie daher dem Leistungsschild Ihres Gerätes die entsprechenden Angaben.

	Benötigte Leistung (W)
Anwendungen	G2400R	G3500RG3501R	G5500RG5501R
	50 Hz
Glühbirne, Heizelement	1.700	2.500	4.400
Leuchtstoff-, Quecksilberdampflampe	1.000	1.500	2.700
Elektrowerzeuge	1.000	1.500	2.700
Pumpe, Kompressor	400	600	1.000

SPANNUNGSABFALL IN VERLÄNGERUNGSKABELN

Wenn ein Verlängerungskabel für das Anschließen von Geraten oder Werkzeugen benutzt wird, tritt ein Spannungsverlust im Verlängerungskabel euf. Dadurch wird die effektive Spannung vermindert, die für das Gerät oder Werkzeug zur Verfügung steht. Wird ein Verlängerungskabel mit zu geringen Querschnitt benutzt, kann das eine unsichere oder uneffiziente Auswirkung auf Ihr Gerät oder Werkzeug haben. Außerdem können dadurch das Werkzeug oder das Gerät beschädigt werden.

Sorgen Sie dafür, daß das von Ihnen benutzte Verfangerungskabel genügend Spannung zum Werkzeug oder Gerät führen kann.

Verwenden Sie nur zugelassene Verlängerungskabel. Ein Verlängerungskabel muß den für die Kabelänge und Strombelastung entsprechenden Leitequerschnitt aufweisen. Dieses dient zur Vermeidung von starkem Spannungsabfall, Stromverlust und eventuellen Schaden am Motor des Verbrauchers. Je langer das Kabel ist, desto großer muß der Leitequerschnitt sein!

1. WARTUNGSPLAN

TÄGLICH	Ölstand kontrollierenKontrollieren Sie alle Bauteile, die im Kapitel*KONTROLLEN VOR INBETRIEBNAHME" aufgeführt sind
50 STUNDEN	Das Filterelement waschen - bei Gebrauch in schmutziger oder staubiger Umgebung öfter
100 STUNDEN	Motoröl wechseln. Bei Gebrauch in schmutziger oder staubiger Umgebung öfter
200 STUNDEN	Elektrodenabstand der Zündkerzenkontakt einstellenÖlfilter reinigen
500 STUNDEN	Zündkerze und Filterelement auswechseln.Vergaser, Ventilspiel, Ventilsitz und Zylinderkopf reinigen bzw. einstellen
1000 STUNDEN	Bedienungstafel kontrollieren
24 MONATE	Rotor des Starters kontrollierenGummimontageblock des Motors austauschenInspizieren Sie den MotorErsetzen Sie die Kraftstoffleitung

Der erste Ölwechsel muß nach zwanzig (20) Arbeitsstunden erfolgen. Die folgenden Ölwechsel jeweils nach 100 Stunden. Eine ordnungsgemäße Entsorgung des Altöls muß gewahrleistet sein. Beachten Sie das Abfallbeseitigungsgesetz und die Altölverordnung der Länder.

1. MOTORÖLWECHSEL

Nehmen Sie jeweils nach 100 Betriebsstunden einen Ölwechsel vor. (Der erste Ölwechsel bei einem neuen Motor muß nach 20 Betriebsstunden erfolgen.)

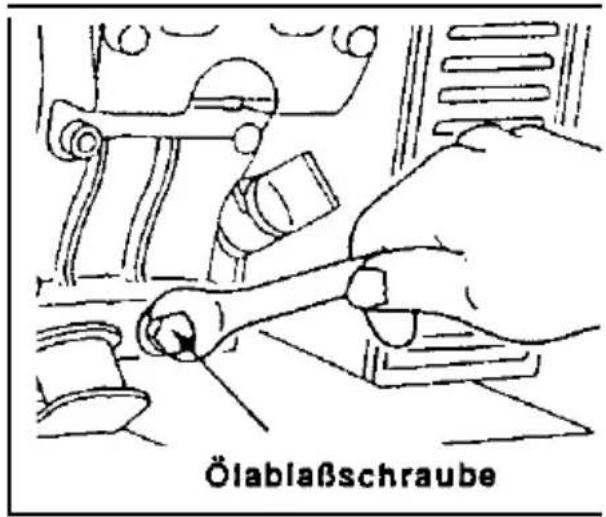

(a) Lassen Sie das Öl bei warmem Motor ablaufen. Hierfür entfernen Sie die ölablaßschraube und den Ölverschlußdeckel.
(b) Setzen Sie die Ölablaßschraube wieder ein und füllen Sie den Ölbehalter mit Öl. bis der

* Verwenden Sie frisches Motoröl hoher Qualität und füllen Sie es bis zur Maximalmarkierung ein. Wenn verschmutztes Öl oder Öl einer schlechteren Qualität benutzt wird, oder wenn die Ölmenge nicht ausreichend ist, kann dies zur Beschädigung des Motors und zu einer bedeutend kürzeren Lebensdauer führen.

2. WARTUNG DES LUFTFILTERS

Es ist wichtig. daß der Luftfilter in gutem Zustand gehalten wird. Schmutz, aufgrund falscher Montage, schlechte Wartung oder falsche Ersatzteile beschädigen den Motor und haben Verschleiß zur Folge. Halten Sie den Luftfilter sauber, wie es in der Tabelle auf Seite 5 angegeben ist.

HANDHABUNG

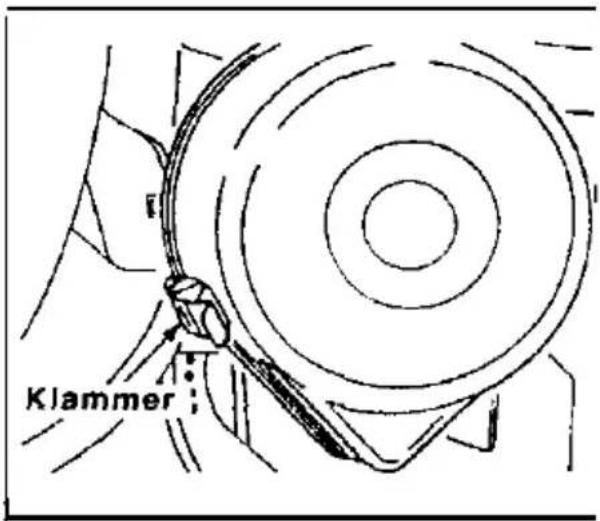

(a) Entriegeln Sie den Deckel und entfernen Sie den Luftfilter.
(b) Feinfilter: Waschen Sie den Feinfilter mit Waschbenzin aus und lassen Sie ihn danach in einer Ölmischung stehen (3 Teile Waschbenzin/1 Teil Motoröl) Vor Einsetzendes Filters die Ölmischung ablaufen lassen.
(c) Grobfilter: Waschen Sie den Grobfilter mit Waschbenzin aus und tauchen Sie ihn danach in eine Ölmischung (3 Teile Waschbenzin/1 Teil Motoröl). Vor Einsetzen des Filters die Ölmischung ausdrücken. (Nicht wringen!)

REINIGEN UND EINSTELLEN DER ZÜNDKERZE

) Wenn die Zündkerze mit Ruß verschmutzt ist. müssen Sie diesen mit einem Reinigungsmittel für Zündkerzen oder einer Bürste entfernen.
1) Stellen Sie den Abstand zwischen den Elektroden auf 0.6 bis 0.7 mm ein.

Modell	Zündkerze
G2400R	NGK BR6HS
G3500RG3501R	NGK BPR6HS
G5500RG5501R	NGK BPR4HS

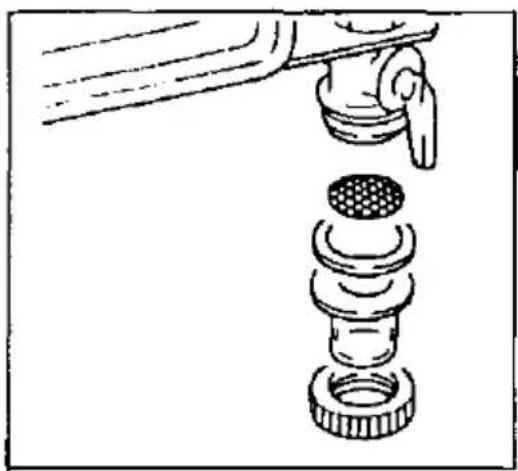

REINIGEN DES KRAFTSTOFFFILTERS

ter Kraftstofffilter schützt vor Verunreinigungen.

3) Entfernen Sie den Filterkopf und säubern Sie ihn
) Reinigen Sie das Sieb und den Filterkopf mit Benzin.
) Befestigen Sie den Filterkopf wieder fest auf dem ierät und sorgen Sie dafür, daß kein Kraftstoff ausläuft.

1. VORBEREITUNG FÜR DIE LAGERUNG

Venn der Generator für eine Dauer von 6 Monaten oder länger nicht benutzt werden soll, müssen folgende Maßnahme getroffen werden:

Lösen Sie die Kraftstoffleitung und lassen Sie den Tank vorsichtig leerlaufen. Im Tank zurückbleibendes Benzin verliert seine Qualität, und das Starten des Motors wird erschwert.

Entfernen Sie das Benzin im Schwimmergehäuse des Vergasers.

Erneuern Sie das Motoröl.

Kontrollieren Sie, ob sich keine Schrauben und Muttern gelöst haben, nötigenfalls schrauben Sie diese wieder fest.

Reinigen Sie den Generator gründlich mit einem in Öl getränkten Tuch. Zusätzlich nach dem Reinigen mit einem Schutzmittel konservieren!

REINIGEN SIE DEN GENRATOR NIEMALS MIT WASSER

Ziehen Sie am Griff des Reversierstarters, bis Sie Widerstand fühlen und lassen Sie den Griff in seiner Stellung stehen.

Lagern Sie den Generator in einem gut belüfteten, nicht zu feuchten Raum.

10. FEHLERSUCHE UND STÖRUNGSBESEITIGUNG

Wenn der Motor des Generators auch nach einigen Versuchen nicht startet oder der Generator keine Spannung erzeugt, kann die unten stehende Liste zu Rate gezogen werden. Wenn ihr Generator noch immer nicht startet oder keine Spannung erzeugt, setzen Sie sich mit ihren Händler oder dem Makita-Kundendienst in Verbindung.

Wenn der Motor nicht startet:

Kontrollieren Sie, ob sich der Hebel der Starterklappe in der richtigen Position befindet.	StellenSie denStarterklappenhebel in die Position "Geschlossen" (Close)
Kontrollieren Sie, ob der Kraftstoffhahn geöffnet ist.	Öffnen Sie den Kraftstoffhahn, falls dieser geschlossen ist.
Kontrollieren Sie den Kraftstoffstand.	Füllen Sie den Tank, falls dieser leer ist, überfüllen Sie ihn jedoch nicht.
Kontrollieren Sie, ob an den Generator ein Gerät angeschlossen ist	Schalten Sie den Netzschalter des .angeschlossenen Gerätes aus und ziehen Sie den Stecker heraus, falls ein Gerät angeschlossen ist.
Kontrollieren Sie den Zündkerzenstecker auf festen Sitz.	Drücken Sie den Zündkerzenstecker fest auf die Zündkerze.
Kontrollieren Sie die Zündkerze Entfernen Sie die Zündkerze und auf Verunreinigung	reinigen Sie die Elektroden.

Wenn keine Ausgangsspannung vorhanden ist:

Überprüfen Sie, ob der thermische Ubertastschutz oder die Sicherung eingeschaltet ist Position ("ON").	Nachdem Sie festgestellt haben, daß die Gesamtleistung der elektrischen Verbraucher nicht über der maximalen Anschlußleistung des Generators liegt und keine Defekte an den Geraten vorhanden sind, muß der thermische Ubertastschutz oder die Sicherung eingeschaltet werden Position ("ON").Wenn der thermische Überlastschutz oder die Sicherung wieder ansprechen, setzen Sie sich mit dem Makita Kundendienst in Verbindung,
Überprüfen Sie die Anschlußleitungen der angeschlossenen Geräte auf Wackelkontakte.	Lassen Sie den Wackelkontakt durch einen Fachmann beseitigen,
Kontrollieren Sie, ob während des Startvorgangs die Geräte ange-schlossen waren und sich der thermische Überfastschutz oder Sicherung in der "On"-Position befanden,	Schalten Sie die Netzschalter der angeschlossenen Geräte aus. Die Sicherung (G3500R und G5500R) in die "OFF"-Position bringen und die die Netzstecker aus der Steckdose ziehen. Nachdem Sie den Generator gestartet haben, stecken Sie die Netzstecker wieder in die Steckdose und bringen die Sicherung in die 'ON"-Position

11. ELEKTRISCHER SCHLATPLAN

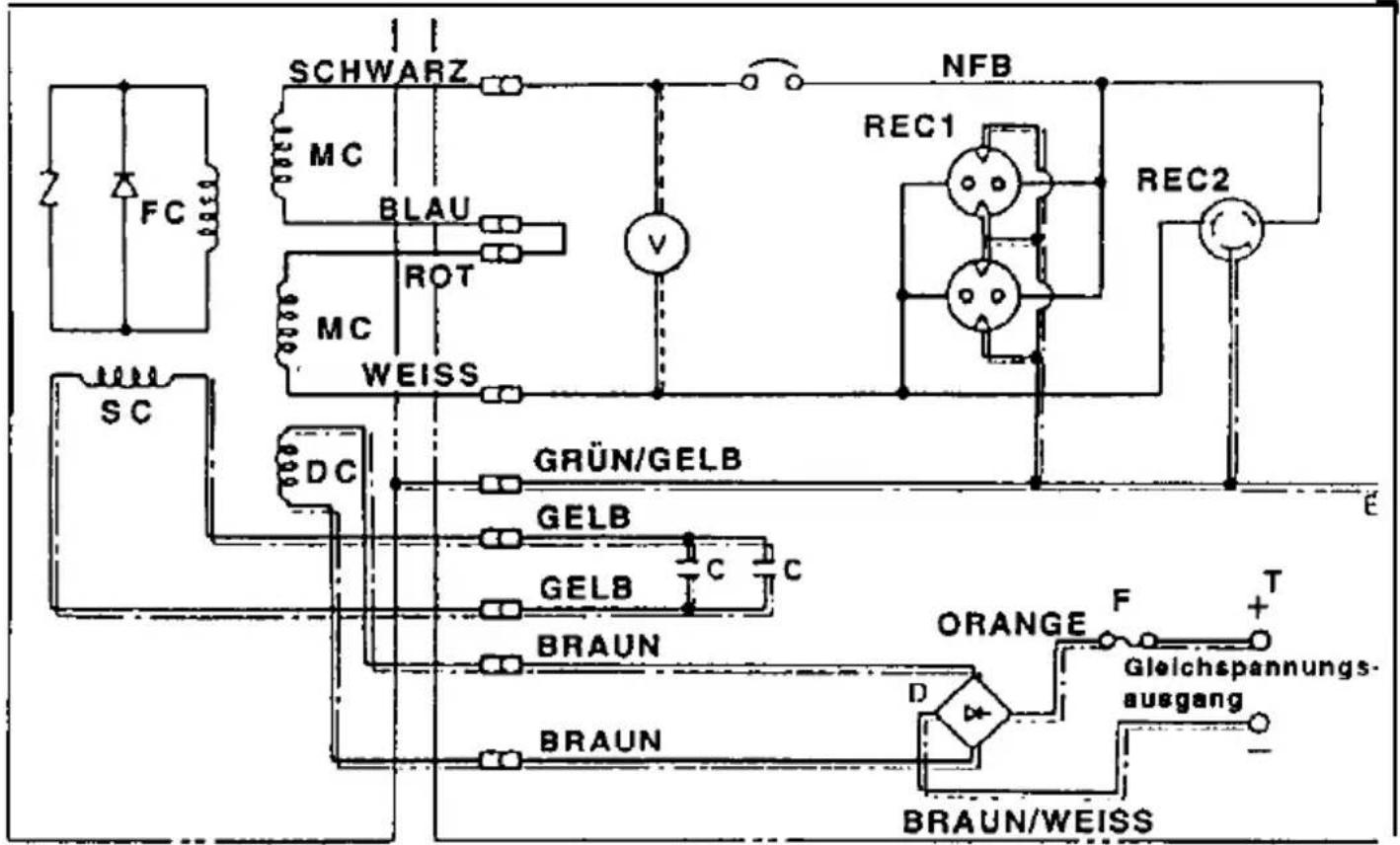

1. G2400R


1. G3500R

0,75 mm ^2 2,0 mm ^2
1.25 ~mm^2 3,5 ~mm^2

1. G3501R
   CGENERATOR
   SCHALTKASTEN
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
    end

    subgraph Control Circuit
        AA
        AB
    end

Querschnitt der Batteriekabel: 22 mm ^2
0,75 mm ^2 2,0 mm ^2 1.25 mm ^2 3.5 mm ^2

4. G5500R

GENERATOR
SCHALTKASTEN

Symbole	Bezeichnung
MC	Wechselspannungswicklung
SC	Hilfswicklung
DC	Gleichspannungswicklung
FC	Feldwicklung
C	Kondensator
D	Gleichrichter
T	Gleichspannungs-Anschlußbuchse
F	Sicherung
C.B.	Thermischer Überlastschutz
NFB	Sicherung
S SW	Motor- Ausschalter
OS	Ölsensor
OSC	Ölsensorüberwachung
SIU	Elektronische Zündung
SP	Zündkerze
MG	Magnet
IG	Zündspule
MG, SW	Relais
E	Erd- Anschlußklcmme
ST.M	Anlasser
KEY SW	Schlüsselschalter
BAT	Batterie
V	Spannungsmesser
REC1	Anschluß Wechselstrom (220V)
REC2	Anschluß Wechselstrom (max. 12A)

12. ELEKTROSTARTER (G3501R, G5501R)

1. ELEKTROSTARTER (G3501R, G5501R)

(1) Batterie

Empfohlene Batterie
Kapazität	12V-24Ah
Maximaie Abmessungen (LxBxH)	198x132x188 mm

- Verwenden Sie keine kleinere Batterie. Überlastungsgefahr bei Starten des Anlassers

(2) STARTEN

* Schalten Sie die Sicherung aus ("OFF").
* Öffnen Sie den Kraftstoffhahn
* SchließenSie die Starterklappe, wenn der Motor kalt ist.
* Stecken Sie den Schlüssel in den Schlüsselschalter und drehen ihn im Uhrzeigersinn. Der Anlasser startet den Motor. Wenn Sie den Schlüssel loslassen, kehrt er automatisch in die "RUN"-Position zurück.

* Lassen Sie den Anlasser nicht fänger als 5 Sekunden laufen. Wenn der Motor nicht startet, müssen Sie den Schlüssel wieder in die Stopstellung drehen ("Stop") und ungefähr 30 Sekunden warten. Danach kann der Startvorgang wiederholt werden. Drehen Sie den Schlüsselschalter nicht bei laufendem Motor in die Startstellung ("Start")

(3) ABSTELLEN DES GENERATORS

• Schalten Sie die Sicherung aus ('OFF')
* Drehen Sie den Schlüsselschalter in die "Stop"-Position

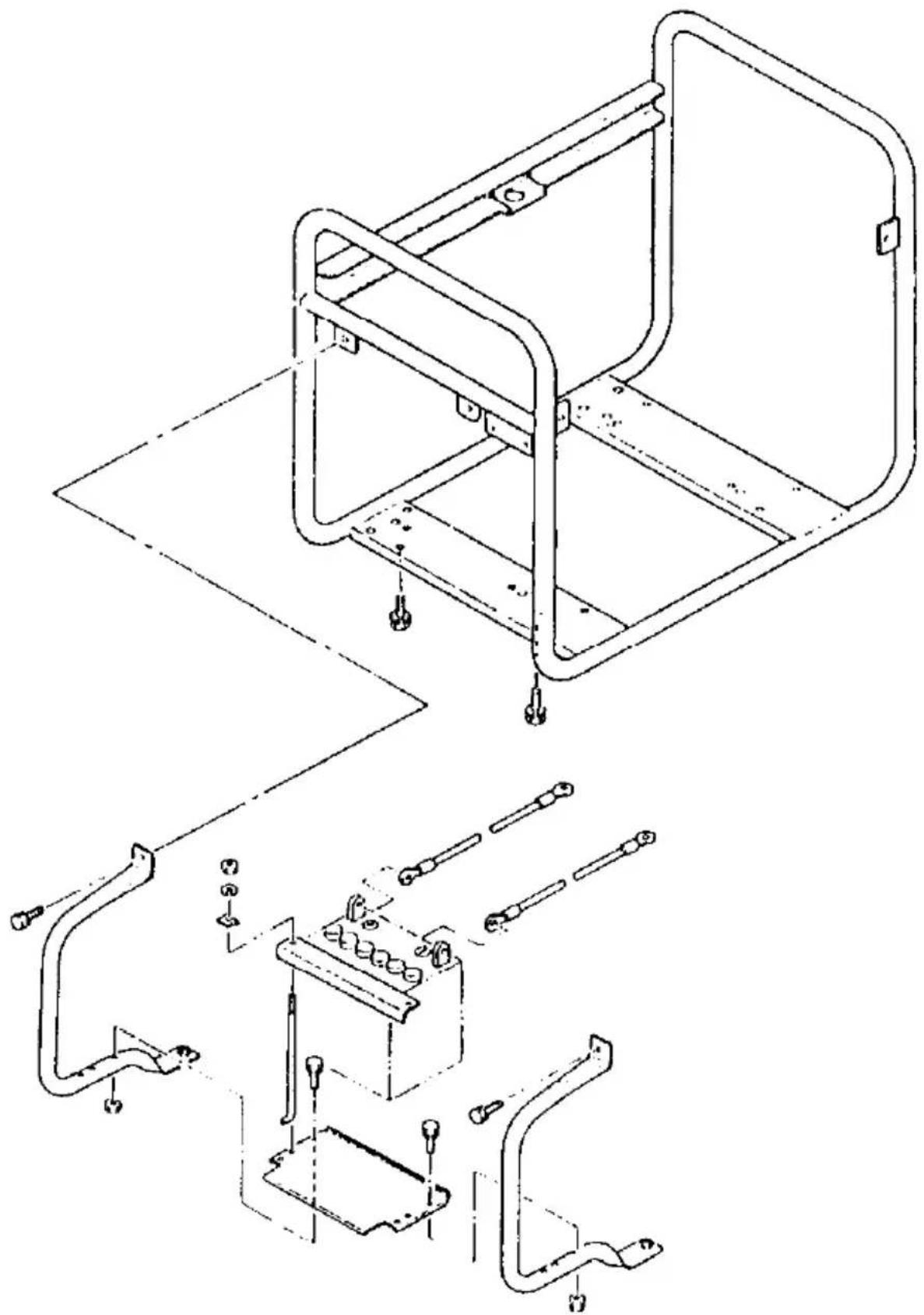

2. BATTERIE-ANBAU

Innerhalb von 12 Monaten - gerechnet vom Tage des Kaufs (Nachweis durch Rechnung oder Lieferschein) - gewährt Makita Garantie auf den Generator. Falls der Generator während dieser Garantiezeit infolge von Material- oder Fenigungsfehlem versagen sollte, werden die notwendigen Reparaturen kostenlos durchgeführt. Sofern kerne anderslautenden Vorschriften bestehten, lehnen wir alle darüber hinausgehenden Ansprüche ab.

Ebenfalls ausgeschlossen von der Garantie sind Schaden, die durch gebrauchsbedingten Verschleiß, durch unsachgemäße Behandlung Oder Nichteinhalten der Wartungsintervalle sowie bei eigenmächtigen Eingriffen in das Gerät verursacht wurden.

Bei Beanstandungen senden Sie bitte den kompletten Generator zusammen mit dem Kaufbeleg an uns oder eine unserer Service Stationen. Die Adressen erfahren Sie bei Ihrem Fachhändler.
