BEDIENUNGSANLEITUNG JGG6570 Juno Electrolux

Warnungen und wichtige Hinweise

Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner.

Lesen Sie sie also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.

Während des Betriebes

• Dieses Produkt wurde zum nichtprofessionellen Kochen von Speisen in normalen Haushaltungen entwickelt. Benutzen Sie es für keinen anderen Zweck.
• Es ist gefährlich, die Spezifikation irgendwie zu ändern.
• Aus Gründen der Hygiene und der Sicherheit sollte das Gerät zu allen Zeiten sauber gehalten werden. Eine Ablagerung von Fetten oder sonstigen Nahrungsmitteln könnte zu Feuer führen.
• Unter keinen Umständen sollte versucht werden, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzung oder zu schwerwiegenden Funktionsstörungen führen. Das zuständige Zanussi Service Center ansprechen. Immer auf Original-Zanussi-Ersatzteilen bestehen.
• Sicherstellen, daß alle Knebel auf AUS stehen, wenn das Gerät nicht in Betrieb ist.
• Beim Anschließen von elektrischen Werkzeugen an der Steckdose sicherstellen, daß Elektrokabel nicht damit in Kontakt kommen und weit genug entfernt sind von den beheizten Teilen dieses Gerätes.
• Das Gerät von der Stromzufuhr abtrennen, wenn es defekt ist.

Kindersicherheit

• Zugängliche Teile dieses Gerätes können während des Betriebes heiß werden. Kinder sollten bis zur Abkühlung ferngehalten werden.
• Dieses Gerät wurde ausgelegt zur Benutzung durch Erwachsene und Kinder unter Aufsicht. Jungen Kindern darf es nicht erlaubt sein, sich an den Knebeln zu schaffen zu machen oder in der Nähe des Backofens zu spielen.

Über Installation, Reinigung und Wartung

• Es ist zwingend vorgeschrieben, daß alle bei der Installation erforderlichen Tätigkeiten gemäß den geltenden Vorschriften und Richtlinien von einer geschulten und kompetenten Person durchgeführt werden.
• Vor der Durchführung jeglicher Reinigungs- und Wartungsarbeiten das Gerät von der Stromzufuhr abtrennen.
• Stellen Sie sicher, daß die Luft frei um das Gerät zirkulieren kann. Eine ungenünde Belüftung führt zur Verringerung des Sauerstoffgehalts.
• Betrieben Sie das Gerät nur mit der Gasart, die auf dem neben dem Gasanschlußrorh aufgeklebten kleinen typenschild engegeben ist.
• Beim Gebrauch einer Kochmulde mit Gasbetrieb entsteht in Raum, in welchem das Gerät

installiert wurde, Wärme und Feuchtigkeit. Der Raum muß entweder über natürliche Öffnungen belüftet werden oder es muß eine Abzughaube installiert werden, dren Rorh direkt ins Freie führt.

• Bei intensive oder länger andauernden Gebrauch des Gerätes kann eine zusätzliche Belüftungsöffnung nötig werden. Durch das Öffnen eines Fensters oder durch das Anbringen eines leistungsstärkeren Dunstabzuges kann der mechanische Abzug verstärkt werden.
• Wenn die gesamte Verpackung einmal vom Gerät abgenommen ist, sicherstellen, daß dieses nicht beschädigt wurde und daß das Elektrokabel in einwandfreiem Zustand ist. Andernfalls vor dem Fortsetzen der Installationsarbeiten den Händler informieren.
• Der Hersteller lehnt jegliche Verantwortung für den Fall ab, daß nicht alle Sicherheitsmaßnahmen getroffen wurden.

Service

- Lassen Sie Überprüfungsarbeiten und/oder Reparaturen vom Kundendienst des Herstellers oder von einem vom Hersteller autorisierten Kundendienst ausführen und verwenden Sie nur Original-Ersatzteile.

Entsorgung des Altgerätes

• Ein Gerät, das nicht funktioniert, muß vom Stromnetz getrennt werden, damit es nicht versehentlich benützt wird.
• Ziehen Sie bei ausgedienten Geräten den Netzstecker aus der Steckdose und machen Sie Netzschlußleitung sowie Stecker unbrauchbar. Sie verhindern damit, daß ein Mißbrauch mit den Geräten getrieben wird.

Bewahren Sie diese Broschüre unbedingt so zusammen mit dem Gerät auf, daß Sie sie jederzeit problemlos zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder einer anderen Person überlassen, so händigen Sie bitte auch diese Broschüre aus, damit sich der neue Benutzer über den Betrieb und die Warnungen und Hinweise informieren kann. Die vorliegende Gebrauchsanweisung ist nur in jenen Bestimmungsländern gültig, deren Kennzeichen auf dem Titelblatt der Bedienungsanleitung sowie auf dem Gerät abgebildet ist.

Inhaltsverzeichnis

Für den Benutzer

Warnungen und wichtige Hinweise 3

Anweisungen für den Kunden 5

Pflege und Wartung 6

Garantiebedingungen 12

Kundendienst und Servicestellen 13

Technische Eigenschaften 7

Anweisungen für den Installateur 7

Elektrischer Anschluß 8

Anpassung an die verschiedenen Gasarten 9

Einbau 10

Anleitung zur Gebrauchsanweisung

Die folgenden Symbole sind im Text als Anleitung zur Gebrauchsanweisun zu finden:

Sicherheitsanweisung

Schritt-für-Schritt-Anweisung

Ratschläge

Umwelt-Informationen

HERSTELLER:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298

47100 FORLÌ (Italien)

Dieses Gerät entspricht den folgenden EWG-Richtlinien:

• 73/23 - 90/683 (Niederspannungsrichtlinie);
• 89/336 (EMV-Richtlinie);
• 93/68 (allgemeinen Richtlinie);

und weiteren Änderungen.

Anweisungen für den Kunden

Schaltelemente an der Bedienungsleiste

Die Wahlschalter können in drei verschiedene Stellungen gedreht werden:

- keine Gaszufuhr

maximale Gaszufuhr

minimale Gaszufuhr

Entzüden der Gasbrenner

Der Brenner wird eingenschaltet, bevor man Töpfe oder Pfannen aufsetzt.

Der Brenner entzündet sich, wenn er gedruckt und dabei vollständig aufgedreht wird.

Halten Sie nach Entzünden der Flamme den Drehknopf noch für etwa 5 Sekunden gedrückt; diese Zeit ist nötig, um das "Thermoelement" (Abb. 1, Buchstabe C) zu erwärmen und das Sicherheitsventil auszuschalten, das andernfalls die Gaszufuhr unterbrechen würde. Kontrollieren Sie sodann, ob die Flamme gleichmäßig ist, und drehen den Drehknopf auf die gewünschte Stärke. Sollte sich der Brenner trotz mehrmalingen Versuchs nicht entzünden lassen, so vergewissern Sie sich daß die Brennenkappe (Abb. 1 - A) richtig aufliegt.

Drehen Sie zur Unterbrechung der Gaszufuhr den Drehschalter im Uhrzeigersinn bis zur Position "●".

- Drehen Sie die Flamme immer zurück oder löschen Sie sie, bevor Sie die Gefäße von den Kochstellen nehmen.

Damit die Flamme optimal ausgenutzt wird, sollten Töpfe verwendet werden, deren Durchmesser zu dem der Brenner paßt. Die Flamme soll nicht über den Rand des Töpfes hinausgehen.

Weiters sollte, sobald eine Flüssigkeit zu kochen beginnt, die Flamme soweit reduziert werden, daß sie den Kochvorgang gerade noch aufrechterhält.

- Benutzen Sie nur Gefäße mit ebenem Boden.

Wenn Sie Fett oder Öl verwenden, dürfen Sie es wahrend des Kochvorgangs nicht aus den Augen lassen, da es sich bei Erhitzen entzünden kann.

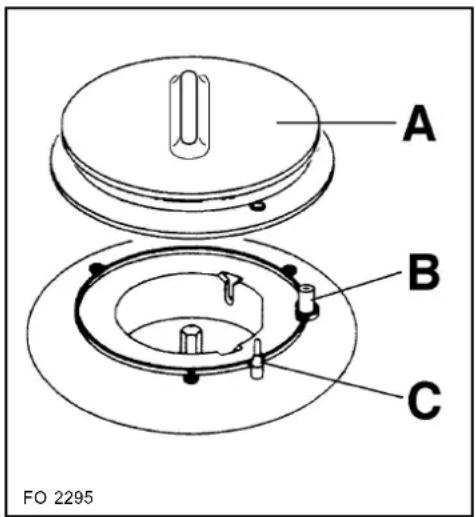

A B C FO 2295

A - Brennerkappe
B - Zündkerze
C - Thermoelement

Tabelle mit den Mindest- und Höchstdurchmessern der Töpfe auf den einzelnen Brennern

Brenner	Mindest-Höchst-durchmessem durchmessem
Starkbrenner 180 mm. Normalbrenner 120 mm. Hilfsbrenner 80 mm.	260 mm. 220 mm. 160 mm.

Pflege und Wartung

Ziehen Sie vor jeder Reinigungsarbeit den Gerätenetzstecker.

Waschen Sie die emaillierten Teile und den Aluminiumrahmen mit lauwarmem Wasser und Spülmittel; benutzen Sie keine scheuernden Produkte, die zu Beschädigungen führen könnten.

Waschen Sie die Düsen und die Brennerköpfe häufig mit heißem Wasser und Spülmittel und achten Sie darauf, daß alle Verkrustungen entfernt werden.

Die emaillierten Roste der Arbeitsfläche können auch in der Spülmaschine gewaschen werden.

Benutzen Sie für hartnäckige Flecken die üblichen, nicht scheuernden Putzmittel oder Spezialprodukte, die überall im Handel erhältlich sind.

Wir empfehlen, für die Reinigung keine Topfkratzer, Stahlwolle oder Säuren zu verwenden.

Bei den Herden mit automatischer Zündung wird diese Funktion durch eine Keramik-“Zündkerze“ und eine Metallelektrode gewährleistet, (in Abb. 1 mit dem Buchstaben B bezeichnet). Nehmen Sie von Zeit zu Zeit eine gründliche Reinigung dieser Teile vor. Kontrollieren Sie außerdem zur Vermeidung von Zündschwierigkeiten, ob die Löcher des Düsenkranzes (Buchstabe A) nicht verstopft sind.

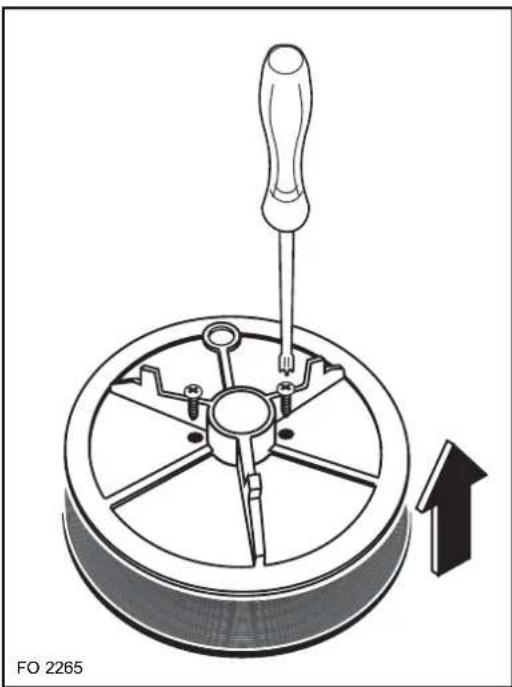

Der Flammenverteilerring und die Brennerkappe sind zusammengeschraubt. Um diese zu reinigen, nehmen Sie den Ring und die Kappe von den Brennen ab, stellen Sie die auf den Kopf und schrauben Sie die zwei Schrauben aus (siehe Abb. 3). Nach der Reinigung, bringen Sie die Teile wieder an, indem Sie die beschriebenen Vorgänge in umgekehrter Reihenfolge ausführen.

Regelmäßige Wartung

Lassen Sie regelmäßig den Erhaltungszustand und die Funktionstüchtigkeit der Gaszuleitung und, falls vorhanden, des Gasdruckwächters überprüfen.

Zur Gewährleistung eines ordnungsgemäßen und sicheren Gerätebetriebs müssen die Gaseinstellhähne regelmäßig geschmiert werden.

- Man wendet sich dazu an den Fachmann.

FO 2110

Abb. 2

Technische Eigenschaften

Leistung der Brenner

Starkbrenner (groß) 2,9 kW

Normalbrenner (mittel) 1,9 kW

Hilfsbrenner(klein) 1,0 kW

Gerät Klasse 3

Kategorie II2E3B/P - DE II2H3B/P - AT

Geräteeinstellung Erdgas "E" - 20 mbar

Gasanschußstück 1/2"

Spannung 230 V 50 Hz

Abmessung der Einbaunische

Breite 560 mm.

Tiefe 480 mm.

Anweisungen für den Installateur

Wichtige Hinweise für den Installateur

Der Anschluss des Gerätes darf nur vom Technischen Kundendienst oder einem zugelassenen Gasinstallateur durchgeführt werden.

Dabei müssen die DVGW/ÖGVW Bestimmungen, die technischen Regeln der Landesbauordnungen, die Richtlinien und Bestimmungen der Gasversorgungsunternehmen beachtet werden:

DVGW, Arbeitsblatt G600 DVGW-TRGI, 1986 - Technische Regeln für die Gasinstallation, TRF 1988 - Technische Regeln für Flüssiggas.

- Vor Anschluss des Gerätes prüfen, ob die örtlichen Anschlussbedingungen (Gasart und Gasdruck) und die Geräteeinstellung übereinstimmen.

- Die Einstellwerte für dieses Gerät sind auf dem Typschild des Gerätes enthalten.

- Die momentane Einstellung für Gasart und -druck ist auf einem Hinweisschild in der Nähe des Anschlussstutzens angegeben.

- Der Gasanschluss muss eine Absperrvorrichtung haben, die zugänglich ist.

- Vor jedem Eingriff muss die Gaszufuhr gesperrt und das Gerät spannungslos geschaltet werden.

- Dieses Gerät wird nicht an eine Abgasabführung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Besonders zu beachten sind geeignete Belüftungsmaßnahmen.

Gasanschluss

Das Gas-Kochfeld ist hinten rechts mit einem Gasanschluss 1/2" ausgestattet (Abb. 4).

Empfehlenswert ist eine Sicherheitsgassteckdose. Diese sollte rechts, außerhalb des Strahlungsbereiches angebracht werden.

Der Anschluss kann fest oder unter Verwendung eines vom DVGW zugelassenen Gas-Sicherheitsschlauches mit Steckdose nach DIN 3383, Blatt 1 erfolgen.

Bei Verwendung einer Sicherheitsgasschlauchleitung darauf achten, dass sie nicht durch heiße Zonen geleitet wird. Die Schlauchleitung muss frei verlegt sein und darf nicht mit einem beweglichen Teil des Einbauelementes (z.B. Schublade) in Berührung kommen.

Wichtig - Nach der Installation die Dichte der Verbindungen stets mit Hilfe einer Seifenlösung überprüfen. Niemals eine Flamme dazu benutzen.

Inbetriebnahme

Jeden Kochstellenbrenner zünden und Brennstabilität der Groß- und Kleinstellung prüfen.

Einweisung Benutzer

Nach dem Überprüfen den Benutzer anweisen, die Funktionen und die Bedienung erklären sowie die Gebrauchsanleitung übergeben.

Besonders darauf hinweisen, dass bauliche Änderungen, welche die Verbrennungsluftversorgung beeinträchtigen, eine erneute Funktionskontrolle bedürfen.

Den Benutzer darauf hinweisen, dass jegliche Änderungen an der Gasinstallation und an dem Gas-Kochfeld nur durch einen Fachmann durchgeführt werden dürfen!

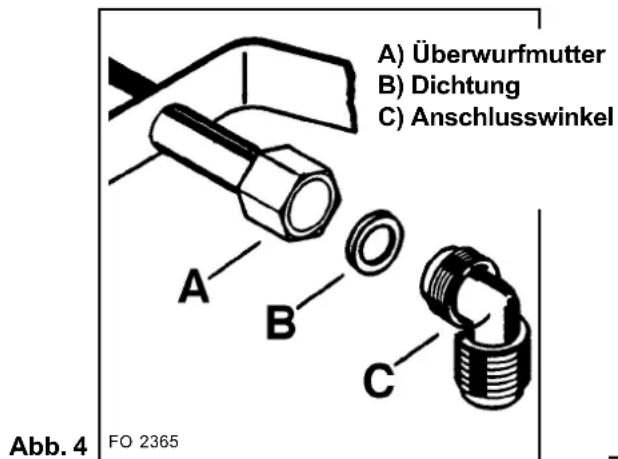

A) Überwurfmutter B) Dichtung C) Anschlusswinkel A B C Abb. 4 FO 2365

Elektrischer Anschluß

Das Gerät ist für den Betrieb mit einer Spannung von 230 V Einphasenstrom vorgesehen.

Der Anschluß muß entsprechend der geltenden Normen und Vorschriften durchgeführt werden.

Vor Anschluß des Gerätes:

1) Sicherstellen, daß die Hauptsicherung sowie die Hausinstallation ausreichend ausgelegt sind;
2) Sicherstellen, daß die Stromversorgung gemäß den geltenden Regeln ordentlich geerdet ist;
3) Sicherstellen, daß die Steckdose oder der für den Elektro-Anschluß benutzte zweipolige Umschalter nach dem Einbau in den Schrank leicht zugängig sind.

Das Gerät wird steckerfertig geliefert. Die vorhandene Netzanschlussleitung mit Stecker ist an eine Schutzkontaktsteckdose (230 V\~, 50 Hz) anzuschließen. Die Schutzkontaktsteckdose muss vorschriftsmäßig installiert sein und abgesichert sein.

Wenn das Gerät direkt ans Netz angeschlossen wird, ist es erforderlich, einen zweipoligen Umschalter zwischen dem Gerät und der Stromzufuhr zu installieren, und zwar mit einer Kontaktöffnungsweite von 3 mm und so ausgelegt, daß er der erforderlichen Belastung gemäß den geltenden Regeln entspricht. Das Anschlußkabel muß so verlegt sein, daß in keinem Teil eine Temperatur von 90°C übersteigt.

Das braune Phasenkabel (das von der Klemme "L" der Klemmleiste kommt) muß immer mit der Phase des Stromnetzes verbunden werden.

AUSWECHSELN DES SPEISEKABELS

Der Anschluß des Speisekabels an die Klemmleiste iat von Typ "Y", das bedeutet, daß es nur mit Hilfe eines Spezialwerkzeuges vom Fachmann ausgewechselt werden kann. Sollte es notwendig sein, das Kabel auszutauschen, so dürfen ausschließlich Kabel des Typs H05V2V2-F T90 verwendet werden, deren Querschnitt der Belastung und der Betriebstemperatur standhalten. Weiters muß das gelbgrüne Erdungskabel ca. 2 cm länger sein als die Phasenkabel (Abb. 5).

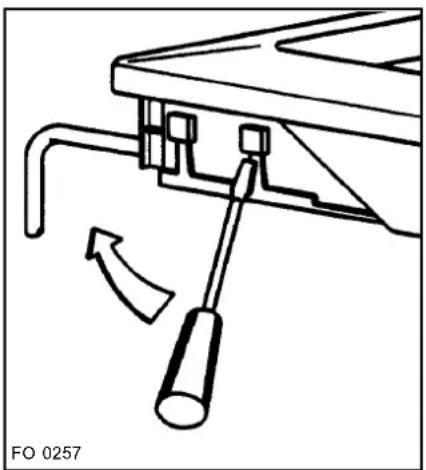

Um Zugang zu den Klemmen zu Bekommen, wird dir Abdeckung der Klemmeiste wie folgt geöffnet:

• die Spitze eines Schraubenziehers unter die Vorsprünge en der sichtbaren Seite der Klemmleiste einführen;
  ● leicht andrücken und abheben (Abb. 6)

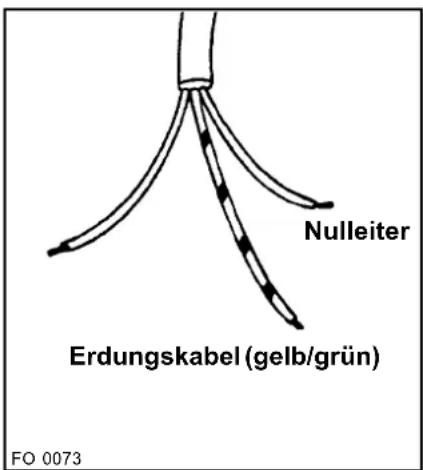

Nulleiter Erdungskabel (gelb/grün) FO 0073

Abb. 5

Anpassung an die verschiedenen Gasarten

Auswechseln der Brennerdüsen

• Zuerst die Roste entfernen.
- Danach die Abschlußkappen und die Flammenverteiler von den Brennen abnehmen.
- Schrauben Sie mit einer 7-er Steckschlüssel die Düsen (Abb. 7) auf, nehmen sie ab und ersetzen sie durch solche, die für den entsprechenden Gastyp vorgesehen sind (siehe Tabelle 1).
- Bringen Sie die Teile wieder an, indem Sie die beschriebenen Vorgänge in umgekehrter Reihenfolge ausführen.
- Ersetzen Sie sodann die Eichplakette (in der Nähe des Anschlusses für die Gasversorgung) durch die mit dem neuen Gastyp. Diese finden Sie im Beutel mit den gelieferten Düsen.

Sollte der Gasdruck nicht mit dem vorgesehenen Druck übereinstimmen (oder schwanken), so müssen Sie am Zufuhrrohrstutzen einen passenden Druckregler vorschalten.

Einstellung des Minimums

Gehen Sie zur Einstellung des Minimums wie folgt vor:

• Zünden Sie den Brenner an, wie beschrieben.
• Bringen Sie den Gashahn in die Position kleinste Flamme.
  • Ziehen Sie die Drehknöpfe heraus.

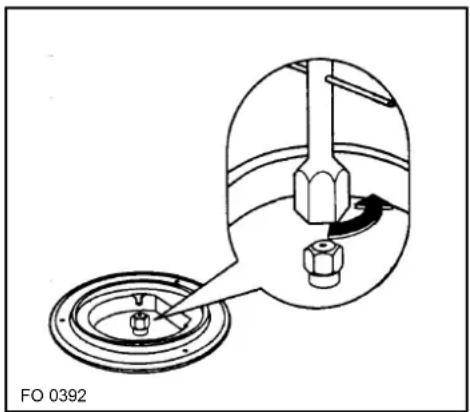

• Betätigen Sie die Bypassnadel seitlich am Stab des Hahns (siehe Abb. 8). Wenn Sie eine Umstellung von Erdgas auf Flüssiggas durchführen, drehen Sie die Bypassnadel im Uhrzeigersinn, bis Sie eine gleichmäßige und regelmäßige kleine Flamme auf dem gesamten Brennerkranz erhalten.
• Überprüfen Sie schließlich, ob die Flamme erlischt, wenn Sie den Hahn schnell von der höchsten auf die niedrigste Stufe drehen.

Die oben beschriebenen Anpassungsschritte lassen sich leicht durchführen, unabhängig davon, an welcher Stelle und auf welche Weise die Kochfläche auf der Küchenzeile befestigt ist.

Abb. 7

Wärmebelastung, Gasdurchgang, Düsenkennzeichung

Tabelle 1

Muldeneinstellung	Brennstelle	Hilfsbrenner		Normalbrenner		Starkbrenner
		voll	klein	vollklein	voll klein
ERDGAS "E"	Wärmebelastung kW	1,0	0,33	1,9	0,45	2,9	0,65
20 mbar	Gasdurchgang l/h	95	31	181	43	276	62
H_s = 37,78 MJ/m^3	Düsenkennzeichnung	70	E	96	E	119	E
W_s = 50,72 MJ/m^3
FLÜSSIGGAS (*)	Wärmebelastung kW	1,0	0,33	1,9	0,45	2,9	0,65
50 mbar	Gasdurchgang g/h	73	24	138	33	211	47
H_s = 47,47 MJ/m^3	Düsenkennzeichnung	43	23	60	28	75	35
W_s = 87,33 MJ/m^3

(*) Das Gerät ist werksseitig auf Erdgas E 20 mbar eingestellt. Die für eine Umstellung auf 50 mbar Flüssiggas erforderlichen Düsen sind nicht Bestandteil der Gerätelieferung. Sie müssen beim zuständigen Kundendienst beschafft werden.

Einbau

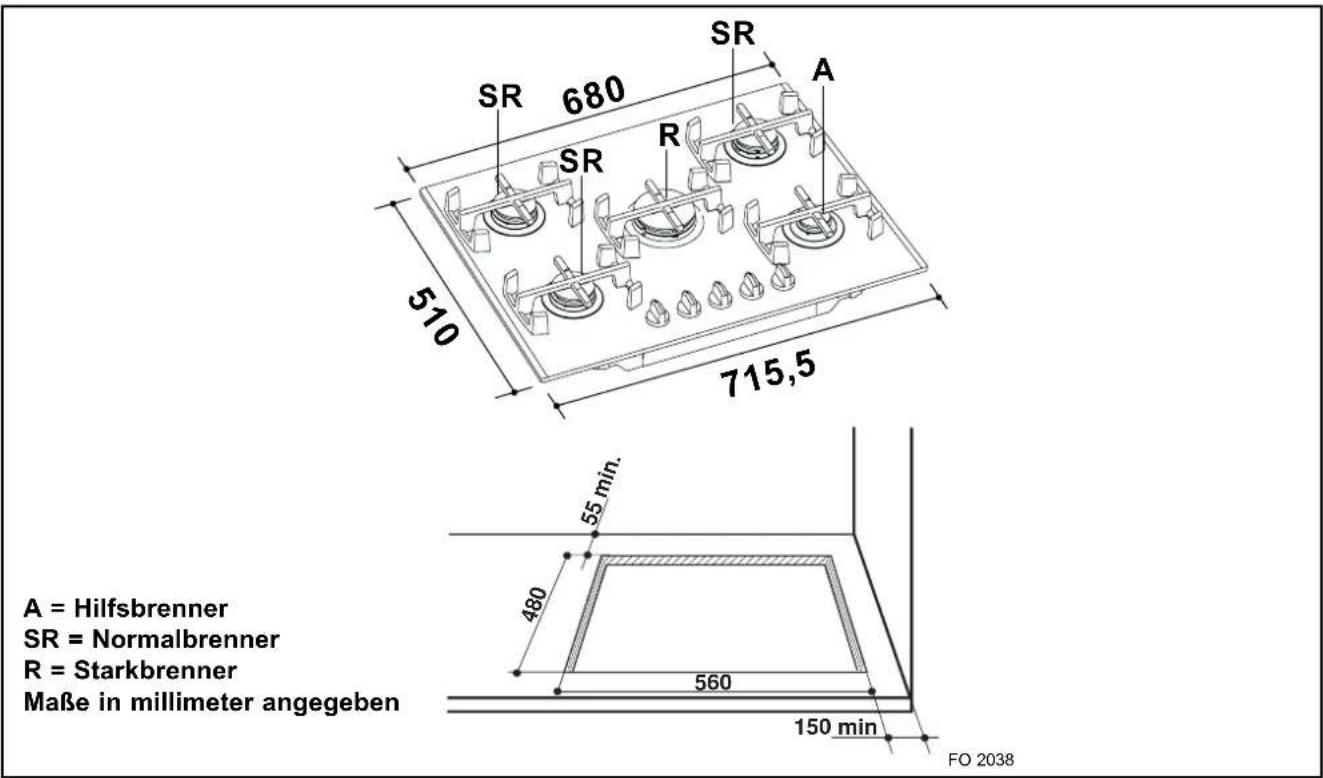

A = Hilfsbrenner SR = Normalbrenner R = Starkbrenner Maße in millimeter angegeben 510 680 55 min. 480 560 150 min. 715,5 FO 2038

Abb. 9

Diese Kochmulde kann in Kücheneinbaumöbel eingesetzt werden, die eine Tiefe zwischen 550 und 600 mm. sowie die geforderten Eigenschaften aufweisen.

Die Maße der Flächen sind in den Abbildungen angegeben (Abb. 9).

Die Einsatzöffnung muß mindestens 55 mm von der Rückwand entfernt sein. Eine eventuell vorhandene Seitenwand rechts oder links, die über die Höhe der Kochfläche hinausgeht, muß mindestens 100 mm von der Öffnung im Unterbau entfernt sein.

Hängeschränke oder Abzugshauben müssen sich mindestens 650 mm über der Kochfläche befinden.

Einfügen und Montieren

Die Befestigung auf dem Unterbau muß wie folgt durchgeführt werden:

• Zuerst die Roste entfernen.
- Danach die abschlußkappen und die Flammenverteiler von den Brennen abnehmen.
- Stellen Sie die Kochmulde auf den Kopf.

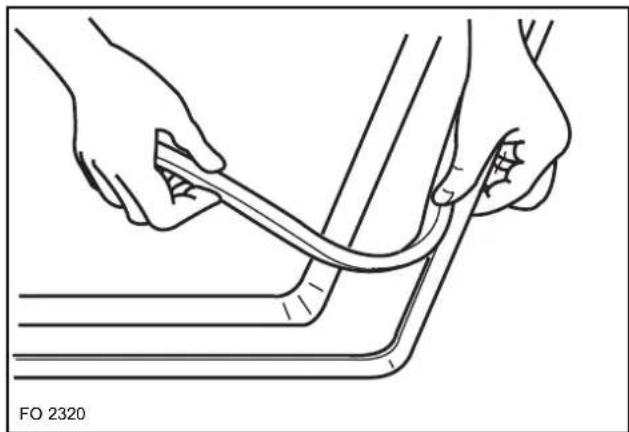

- Auf den Unterrand der Kochmulde die mitgelieferte spezielle Dichtung legen, wobei man darauf achten muß, daß die Enden zusammenpassen ohne sich zu überlappen (Abb. 10).
• Die Kochmulde mit den entsprechenden Befestigungswinkeln auf dem Möbel befestigen. (Abb. 11).

Möglichkeiten des Einbaus

Auf einem Basismöbel mit Tür

In der Konstruktion des Unterbaumöbels müssen geeignete Vorkehrungen getroffen sein, damit mögliche Berührungen mit der Wanne der erhitzten Fläche während des Betriebs vermieden werden. Die empfohlene Lösung zur Vermeidung dieses Problems ist in der Abbildung 12 dargestellt.

Die Platte unterhalb der Kochmulde muß leicht zu entfernen sein, damit das blockieren und Lösen der Kochmulde durch den Kundendienst gewährleistet ist.

Auf einem Basismöbel mit Backofen

Die Einbaumaße sind den Figuren 13 und 14 zu entnehmen.

Für die Belüftung sind zwei Halterung vorzusehen. Die Figuren 15 und 16 zeigen zwei mögliche Lösungen.

Die elektrischen Anschlüsse des Ofens und der Kochmulde müssen separat ausgeführt werden und zugänglich sein um vollständige Bewegungsfreiheit zu ermöglichen.

Hängeschränke oder Abzugshauben müssen sich mindestens 650 mm über der Kochfläche befinden (Abb. 17).

Abb. 12 Abb. 13

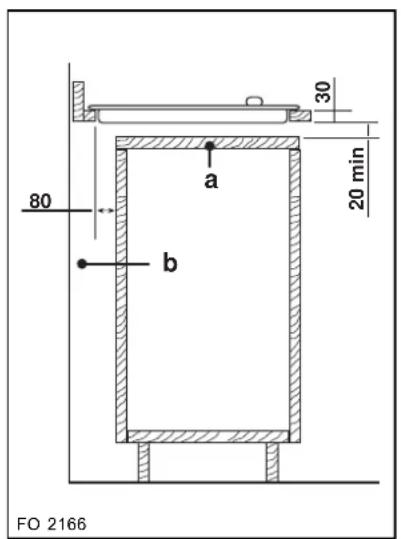

30 20 min 80 a b FO 2166

a) Abnehmbare Platte im Möbel
b) Raum für eventuelle Anschlüsse

Abb. 15

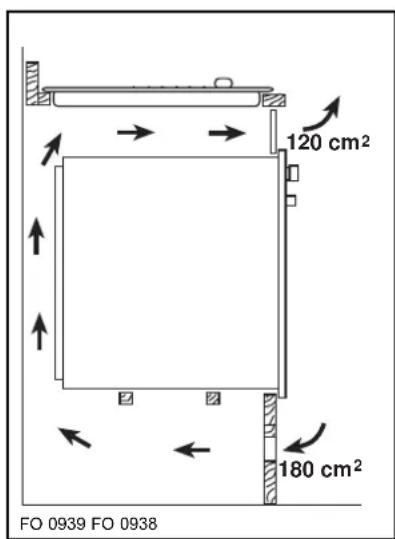

120 cm² 180 cm² FO 0939 FO 0938

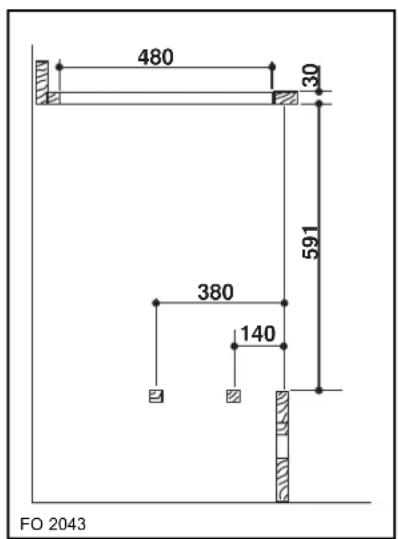

480 30 591 380 140 FO 2043

Abb. 16

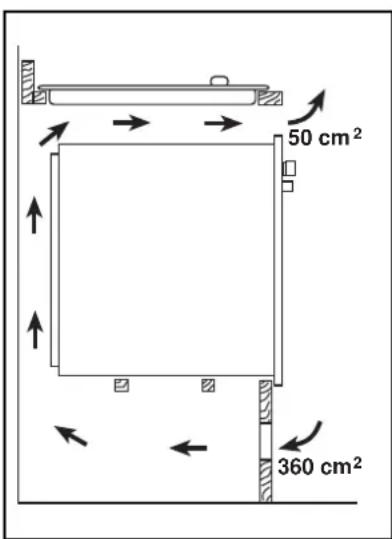

50 cm² 360 cm²

Abb. 17

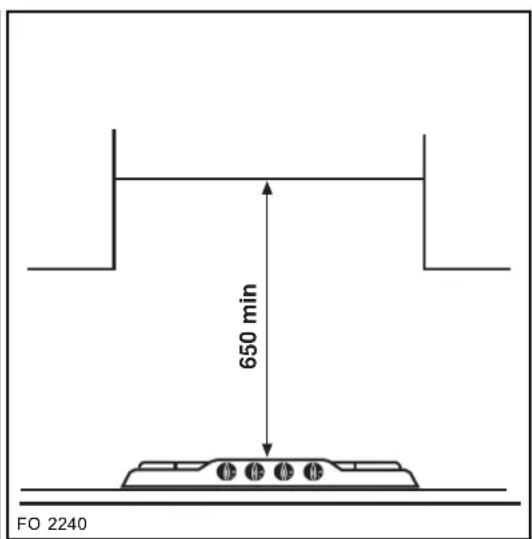

650 min FO 2240

Abb. 14

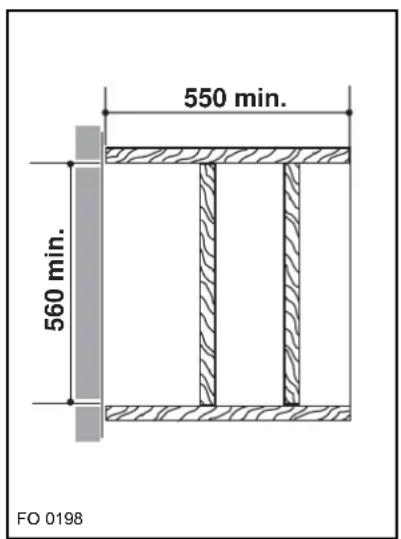

550 min. 560 min. FO 0198

Garantiebedingungen

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Ver-braucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät im Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften auf-weist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Ge-brauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits im Überga-bezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbe-achtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Un-ternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis ange-zeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck er-forderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22* die nächstgelegene Kundendienststelle zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesse-rungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unse-rer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neube-ginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in un-ser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäsche-trocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

D-90429 Nürnberg

* Deutsche Telekom

EUR 0,09 / Minute

Stand Jan. 2002

Kundendienst und Servicestellen

Deutschland

Sehr geehrter Kunde,

der Service für Ihr Juno Hausgerät ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service.

Unter der für Sie kostengünstigen Rufnummer

0180 322 66 22 *

können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.

Ihre Ersatzteil-Bestellung geben Sie bitte unter der zentralen Rufnummer

0180 5 00 10 76 ** auf.

Mit freundlichen Grüßen

Ihr Juno Hausgeräte-Service.

Sie können sich auch persönlich an unsere Service-Stellen wenden.

PLZ Ort	Firma Telefon *	Telefax **
01099	Dresden AEG Hausgeräte GmbH WerkskundendienstIndustriegelände W.-Hartmann-Str. 4 0180 322 66 22 0180 580 41 41
01445	Radebeul	Link & StöckleinService-Partner Waldstraße 9	0180 322 66 22	0180 580 41 41
04299	Leipzig	U. WirsingService-Partner Holzhäuser Straße 120	0180 322 66 22	0180 580 41 41
04357	Leipzig	K. LandgrafService-Partner Wilhelm-Busch-Straße 38	0180 322 66 22	0180 580 41 41
06429	Wispitz	A. ForischService-Partner Hauptstraße 52	0180 322 66 22	0180 580 41 41
07548	Gera	P. Giegold GmbHService-Partner Südstraße 11	0180 322 66 22	0180 580 41 41
09117	Chemnitz	K. LandgrafService-Partner Zwickauer Straße 390	0180 322 66 22	0180 580 41 41
14482	Potsdam-Babelsberg	AEG Hausgeräte GmbH WerkskundendienstWetzlarer Straße 14-16	0180 322 66 22	0180 580 41 41
16866	Kyritz	H. SchuhmacherService-Partner Hamburger Straße 31	0180 322 66 22	0180 580 41 41
18069	Rostock	A. PolkowService-Partner Gewerbestraße 1	0180 322 66 22	0180 580 41 41
24113	Kiel	Axel Capell Service-Partner von-der-Goltz-Allee 2	0180 322 66 22	0180 580 41 41
25770	Hemmingstedt	D. StübnerService-Partner Kösliner Straße 18	0180 322 66 22	0180 580 41 41
25980	Westerland	H. BurwitzService-Partner Fischerweg 42	0180 322 66 22	0180 580 41 41
27721	Ritterhude	R. LangkuschService-Partner Stader Landstraße 4	0180 322 66 22	0180 580 41 41
28207	Bremen	Zessin & Hirsch Service-Partner Emil-von-Behring-Str. 2	0180 322 66 22	0180 580 41 41
30176	Hannover	AEG Hausgeräte GmbH WerkskundendienstWiesenauer Straße 13	0180 322 66 22	0180 580 41 41
34123	Kassel-Bettenhausen	R. Buntrock Service-Partner Lilienthalstraße 5	0180 322 66 22	0180 580 41 41
35745	Herborn-Burg	Nickel-Naumann GmbH Service-Partner Junostraße 1	0180 322 66 22	0180 580 41 41
41541	Dormagen-St. Peter	AEG Hausgeräte GmbH WerkskundendienstSachtlebenstraße 1	0180 322 66 22	0180 580 41 41
46562	Voerde	F. HäselService-Partner Fr.-Wilhelm-Straße 22	0180 322 66 22	0180 580 41 41
48165	Münster	Pohl & Vennenkötter GmbH Service-Partner Zum Kaiserbusch 1	0180 322 66 22	0180 580 41 41
49084	Osnabrück	H.-O. Brill Service-Partner Pferdestraße 23	0180 322 66 22	0180 580 41 41
52068	Aachen	Th. Gillessene.K. Service-Partner Auf der Hüls 197	0180 322 66 22	0180 580 41 41
56068	Koblenz	F.J. Germann Service-Partner Rheinstraße 17	0180 322 66 22	0180 580 41 41
56070	Koblenz	H. Dunkel Service-Partner Züchnerstraße 2a	0180 322 66 22	0180 580 41 41
57076	Siegen	T. Pitthan GmbH Service-Partner Weidenauer Straße 239	0180 322 66 22	0180 580 41 41
60326 Frankfurt AEG Hausgeräte GmbH WerkskundendienstMainzer Landstraße 349			0180 322 66 22	0180 580 41 41
66115	Saarbrücken-Malstatt	Elektro-Reinert GmbH Service-Partner Ludwigstraße 55-57	0180 322 66 22	0180 580 41 41
67663	Kaiserslautern	Hausgeräte-Kundendienst K.M.H. Service-Partner Pariser Straße 200	0180 322 66 22 01	80 580 41 41
71088	Holzgerlingen	AEG Hausgeräte GmbH Werkskundendienst Max-Eyth-Straße 38	0180 322 66 22 01	80 580 41 41
74743	Seckach	R. HübnerService-Partner Bergstraße 9F	0180 322 66 22	0180 580 41 41
76185	Karlsruhe-Mühlburg	A. GhesquierService-Partner Neureuther Straße 5-7	0180 322 66 22	0180 580 41 41
78054 Vil-ingen-Schwenningen		F. BareissService-Partner Alleenstraße 28/1	0180 322 66 22	0180 580 41 41
79108	Freiburg	P. Mangold GmbH Service-Partner Tullastraße 84	0180 322 66 22	0180 580 41 41
82401	Rottenbuch	K.-H. LangguthService-Partner Solder 13	0180 322 66 22	0180 580 41 41
84307	Eggenfelden	H. Westner Service-Partner Dorfzellhub 32	0180 322 66 22	0180 580 41 41
85598	Baldham/Vaterstetten	P. Nusko Service-Partner Neue Poststraße 23	0180 322 66 22	0180 580 41 41
86159	Augsburg	H. Winkler Service-Partner Piccardstraße 15a	0180 322 66 22	0180 580 41 41
87437	Kempten	A. Herb Service-Partner Brodkorbweg 22	0180 322 66 22	0180 580 41 41
88213	Ravensburg	Erich Strobel Service-Partner Henri-Dunant-Straße 6	0180 322 66 22	0180 580 41 41
90429	Nürnberg	AEG Hausgeräte GmbH Werkskundendienst Muggenhofer Straße 135	0180 322 66 22	0180 580 41 41
92260	Ammerthal	J. Schöbel Service-Partner Nikolausstraße 2	0180 322 66 22	0180 580 41 41
93059	Regensburg	Technik Service Huber Service-Partner Reinhausen 18	0941 46 10 661	0941 46 10 662
94078	Freyung	Blöchinger GmbH Service-Partner Langgasse 3	0180 322 66 22	0180 580 41 41
94256	Drachselsried	M. Fritz Service-Partner Grafenried 2	0180 322 66 22	0180 580 41 41
95028	Hof	P. Giegold GmbH Service-Partner Pinzigweg 49	0180 322 66 22	0180 580 41 41
97070	Würzburg	J. Götz Service-Partner Versbacher Straße 22a	0180 322 66 22	0180 580 41 41
99085	Erfurt	S-OeserService-Partner Geschwister-Scholl-Str. 4	0180 322 66 22	0180 580 41 41

* EUR 0.09 / Minute
** EUR 0.12 / Minute
Deutsche Telekom / Stand Jan. 2002

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

Juno

Electrolux
