BEDIENUNGSANLEITUNG JGH44002E Juno Electrolux

Gas-Einbauherd Gas-Einbaukochmulde

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch.

Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

Folgende Symbole werden im Text verwendet:

Sicherheitshinweise

Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.

Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.

Hinweise und praktische Tipps

Umweltinformationen

1. Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.

2....

3....

Für eventuell auftretende Störungen enthält diese Benutzerinformation Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.

Inhalt

Gebrauchsanweisung 5

Sicherheitshinweise 5

Entsorgung 7

Gerätebeschreibung 8

Gesamtansicht 8

Bedienblende 9

Metall-Kochmulde....9

Glas-Kochmulde 10

Kochstellen-Brenner 10

Ausstattung Backofen. 11

Zubehör Backofen.... 11

Vor dem ersten Gebrauch 12

Erstes Reinigen 12

Backofen 12

Gaskochmulde....12

Bedienen der Kochstellen 13

Kochstufe einstellen 14

Kochgeschirr 15

Bedienen des Backofens 16

Backofen ein- und ausschalten. 16

Backofen-Funktionen 17

Backofen ein- und ausschalten. 18

Tabelle Temperatur-Wahl 19

Rost, Backblech und Fettpfanne einsetzen 21

Anwendungen, Tabellen und Tipps 22

Backen 22

Tabelle Backen. 24

Braten 26

Tabelle Braten 27

Grillen 28

Tabelle Grillen....28

Auftauen 29

Einkochen 30

Tabelle Einkochen 30

Reinigung und Pflege 32

Gerät von außen 32

Kochmulde 32

Backofeninnenraum 33

Zubehör.... 33

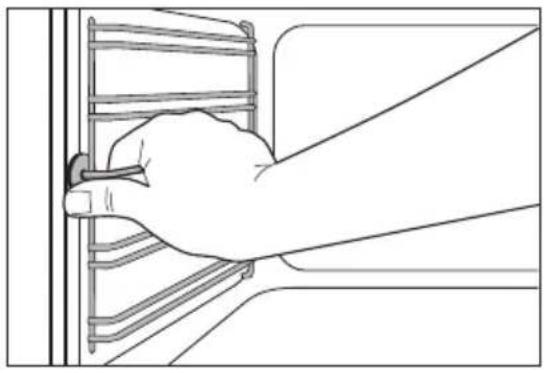

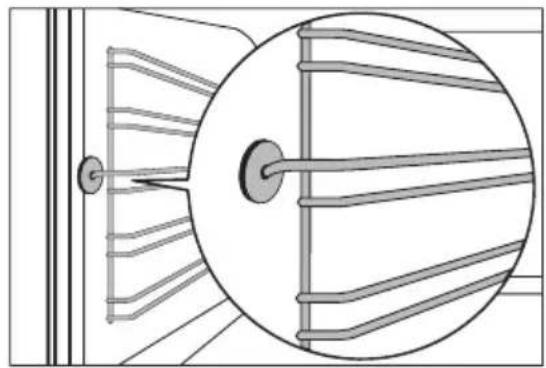

Einschubgitter 34

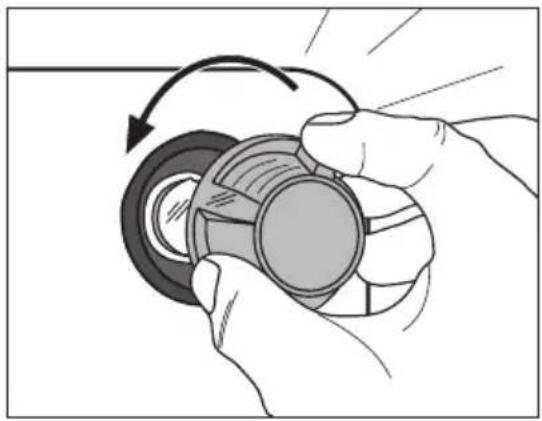

Backofen-Beleuchtung 35

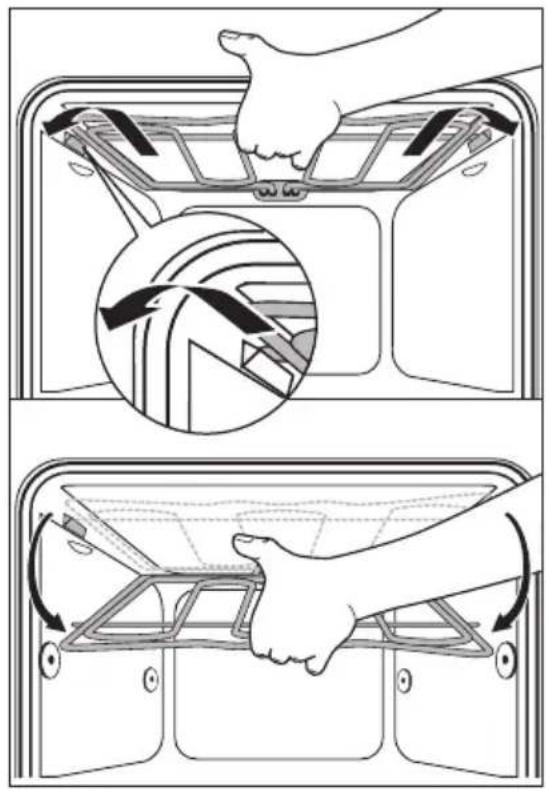

Backofendecke 36

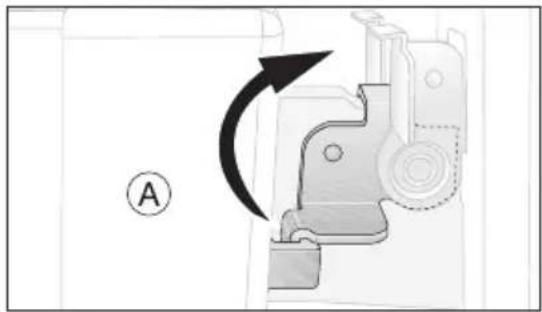

Backofen-Tür 37

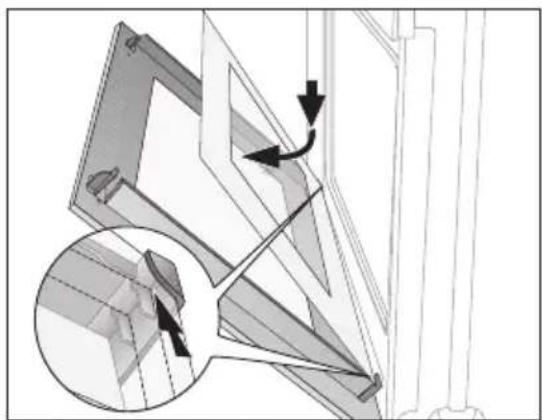

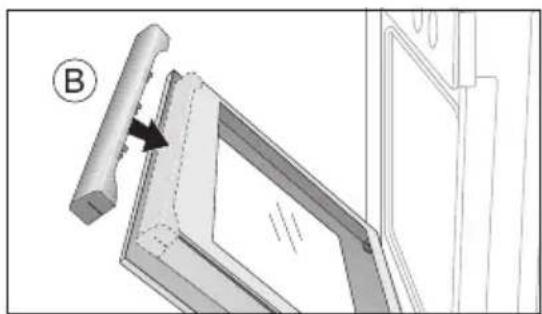

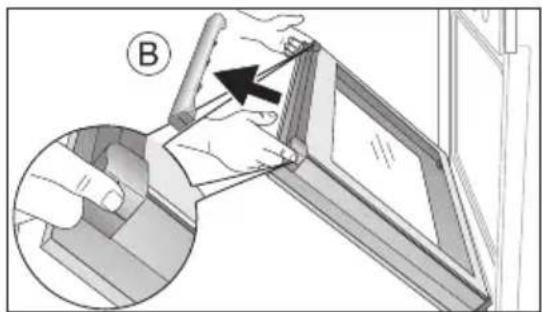

Backofen-Türglas 39

Was tun, wenn .... 42

Technische Daten 43

Installationsanweisung 45

Garantiebedingungen/Kundendienststellen 56

Service.... 59

Gebrauchsanweisung

Sicherheitshinweise

Gas-/Elektro-Sicherheit

• Das Gerät darf nur durch einen konzessionierten Fachmann angeschlossen werden. Vor Installation und Inbetriebnahme sind die Bedienungs- und Installationsanweisungen zu beachten.
• Das Gerät darf nur nach den geltenden Bestimmungen installiert und nur in einem gut belüfteten, ausreichend großen Raum aufgestellt werden. Sprechen Sie im Zweifelsfall mit Ihrem Installateur.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten und Gaszufuhr schließen.
• Bei längerer Abwesenheit: Gaszufuhr schließen.
  •Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten.
• Reparaturen am Gerät dürfen nur von konzessionierten Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.

Sicherheit für Kinder

- Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist.

Als Sonderzubehör bieten wir für dieses Gerät ein Kinderschutz-Umbau-Set für niedrige Oberflächentemperaturen an. Damit wird für Kleinkinder ein zusätzlicher Schutz erreicht. Sie können dieses Set gegen Mehrpreis beim Zentralen Ersatzteildienst beziehen.

-Set für Türen weiß/braun Nr. 330 42 24-06/0

-Set für Türen Edelstahl Nr. 330 42 24-07/8

Sicherheit während der Benutzung

Warnung bei Gasgeruch:

• Keine Elektroschalter betätigen.
• Kein Streichholz oder Feuerzeug anzünden, nicht rauchen.
• Fenster und Türen öffnen, ausgiebig lüften.
• Gaszufuhr am Gerät und zentrale Gasversorgung schließen.
• Den Notdienst Ihrer Gasversorgung oder die Servicestelle benachrichtigen.
• Keine Manipulation am Gerät vornehmen.

Beachten Sie zusätzlich die Sicherheitshinweise Ihrer örtlichen Gasversorgung!

• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen von Speisen verwendet werden.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder unter der heißen Backofentür eingeklemmt werden.

Warnung: Verbrennungsgefahr! Bei Betrieb werden der Backofen- innenraum und die Kochstellen heiß.

- Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl zubereiten (z. B. Pommes frites), sollten Sie den Garvorgang beobachten.

Acrylamidhinweis

Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräu-nung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesund-heitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

So vermeiden Sie Schäden am Gerät

- Bei Stromausfall darf der Backofen nicht betrieben werden. Es entstehen sonst Schäden am Gerät.

- Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Backblech, keine Formen oder Bratgeschirr auf den Boden, da sonst der Backofenboden durch den entstehenden Hitzestau beschädigt wird.

- Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen die Universalpfanne.

•Die offene Backofentür nicht belasten.

- Gießen Sie Wasser nie direkt in den Backofen. Es können Funktionsstörungen und Emailschäden entstehen.

- Bei Stoß und Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann das Glas brechen.

- Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie können sich beim Aufheizen entzünden.

- Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es könnten Schäden am Email entstehen.

Hinweis Email-Beschichtung

Farbliche Veränderungen an der Email-Beschichtung des Backofens als Folge des Gebrauchs beeinträchtigen nicht die Eignung des Gerätes zur gewöhnlichen bzw. vertragsgemäßen Verwendung. Sie stellen daher keinen Mangel im Sinne des Gewährleistungsrechtes dar.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen.

Dazu Gerät von der von der Gas- und Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

Gerätebeschreibung

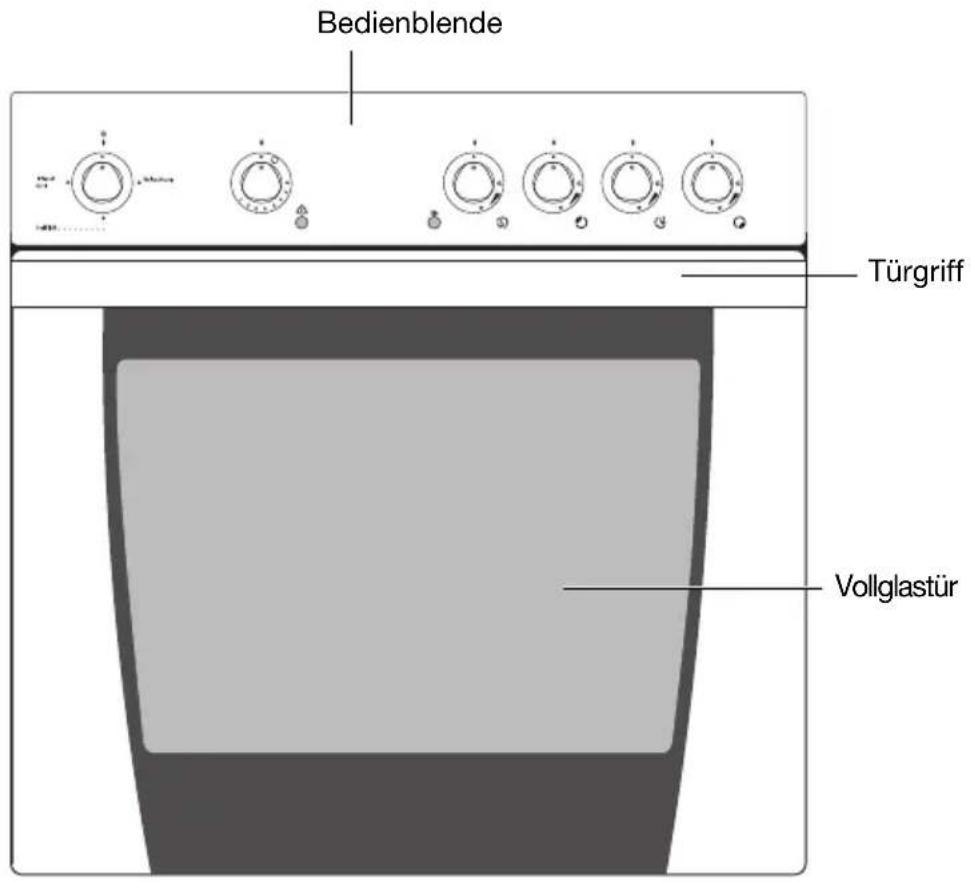

Gesamtansicht

Bedienblende Türgriff Vollglastür

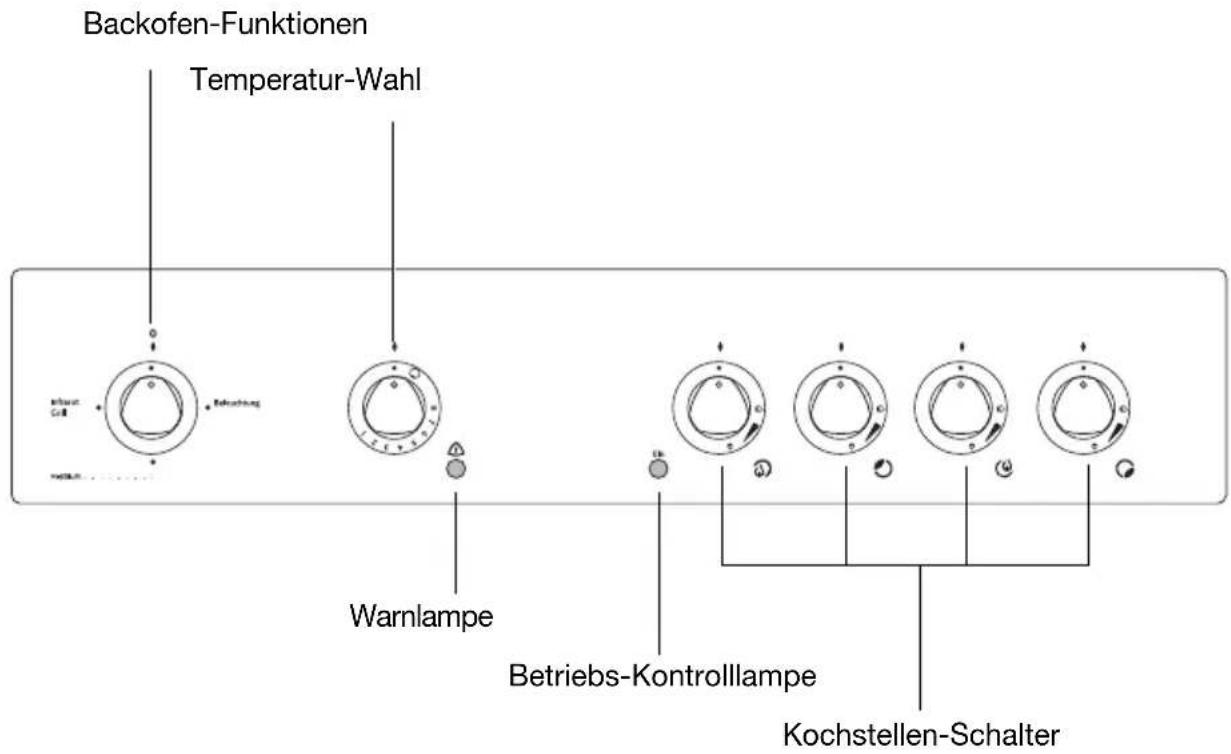

Bedienblende

Backofen-Funktionen Temperatur-Wahl Warnlampe Betriebs-Kontrolllampe Kochstellen-Schalter

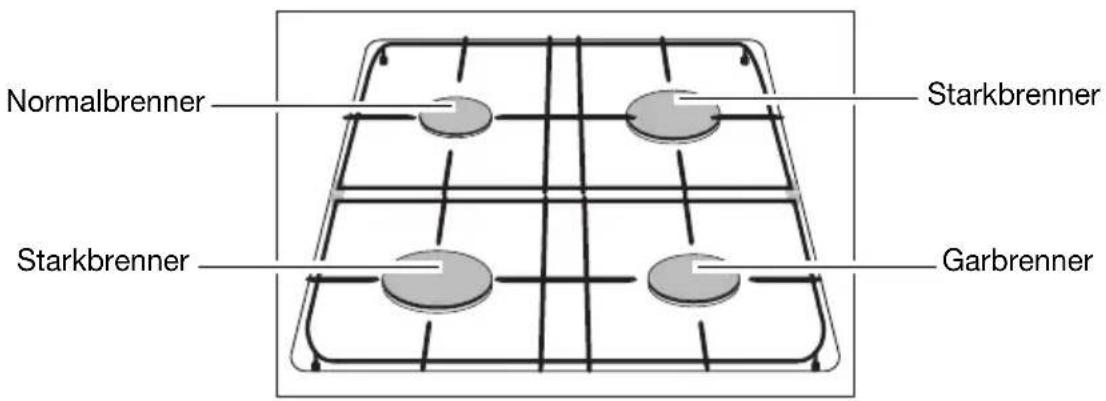

Metall-Kochmulde

Normalbrenner Starkbrenner Starkbrenner Garbrenner

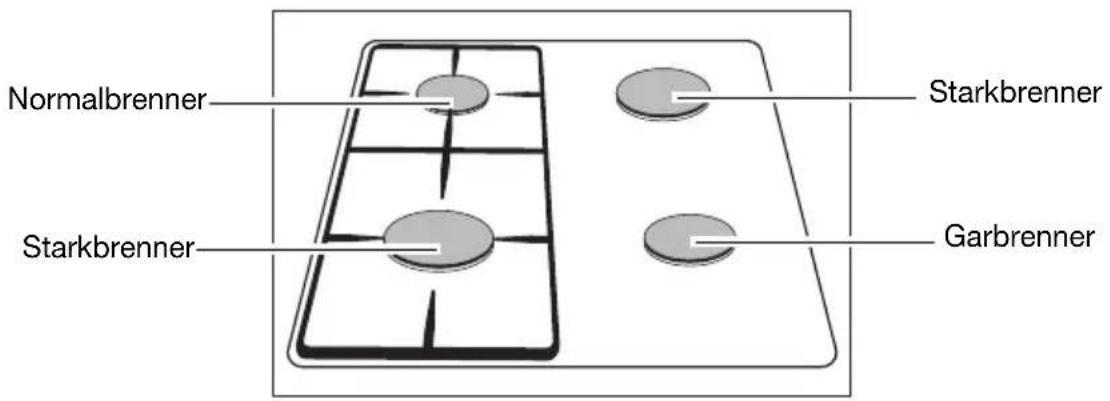

Glas-Kochmulde

Normalbrenner Starkbrenner Starkbrenner Garbrenner

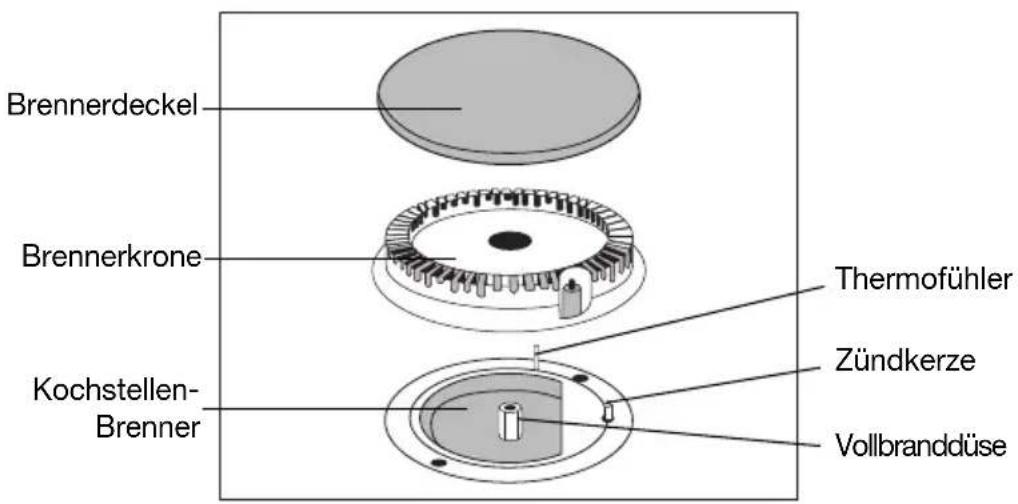

Kochstellen-Brenner

Brennerdeckel Brennerkrone Kochstellen- Brenner Thermofühler Zündkerze Vollbranddüse

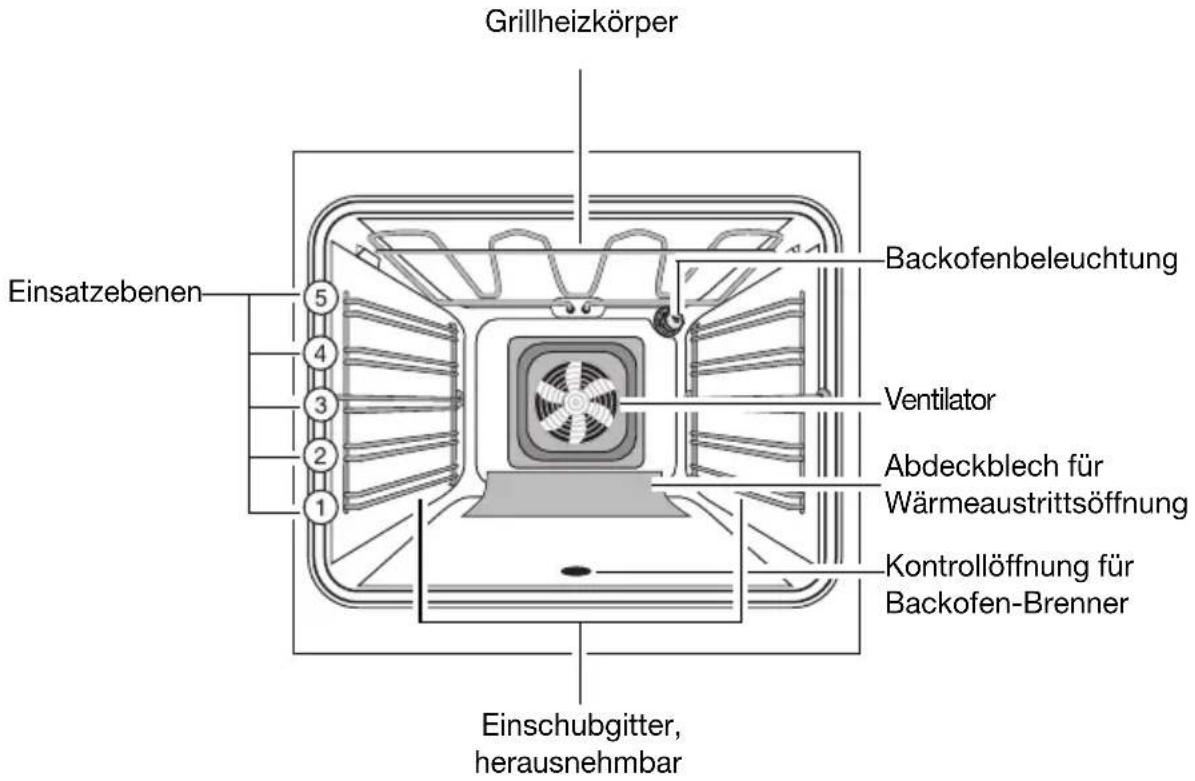

Ausstattung Backofen

Grillheizkörper Einsatzebenen 5 4 3 2 1 Backofenbeleuchtung Ventilator Abdeckblech für Wärmeaustrittsöffnung Kontrollöffnung für Backofen-Brenner Einschubgitter, herausnehmbar

Zubehör Backofen

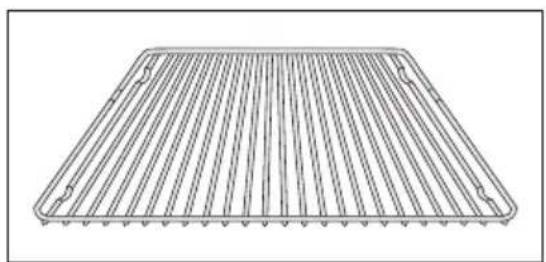

Rost

Für Geschirr, Kuchenformen, Braten und Grillstücke.

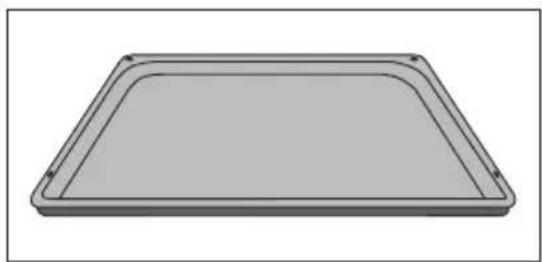

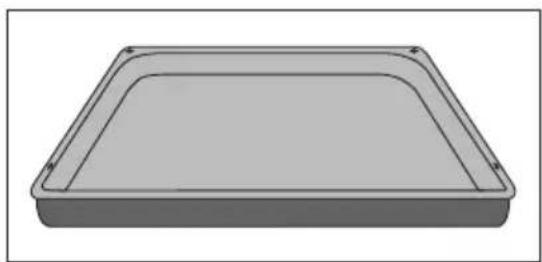

Für Kuchen und Plätzchen.

Zum Backen und Braten bzw. als Auffangblech für Fett.

Vor dem ersten Gebrauch

Erstes Reinigen

Backofen

Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn reinigen.

Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden.

Achten Sie darauf, dass keine Feuchtigkeit durch die Öffnungen im Backofenboden in den darunter liegenden Brennerraum gelangt.

Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.

1. Schalter auf Backofen-Beleuchtung drehen. Backofentür öffnen.
2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmittellauge reinigen.
3. Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trocknen.
4. Gerätefront feucht abwischen.

Gaskochmulde

Die Kochmulde, den Rippenrost und die Brennerdeckel mit warmer Spülmittellauge abwaschen und trocknen.

Bedienen der Kochstellen

Das Gerät ist mit vollgesicherten Kochstellen-Brennern ausgestattet. Verlöschen die Flammen, gleich aus welcher Ursache, wird die Gaszufuhr automatisch geschlossen.

Die Austrittsöffnungen für die Gasflammen an der Brennerkrone dürfen nicht durch übergekochte Speisen oder durch Reinigungsmittel verstopft sein.

Achtung: Unbedingt kontrollieren, ob die Brennerdeckel gerade und in der Brennerkrone arretiert aufliegen.

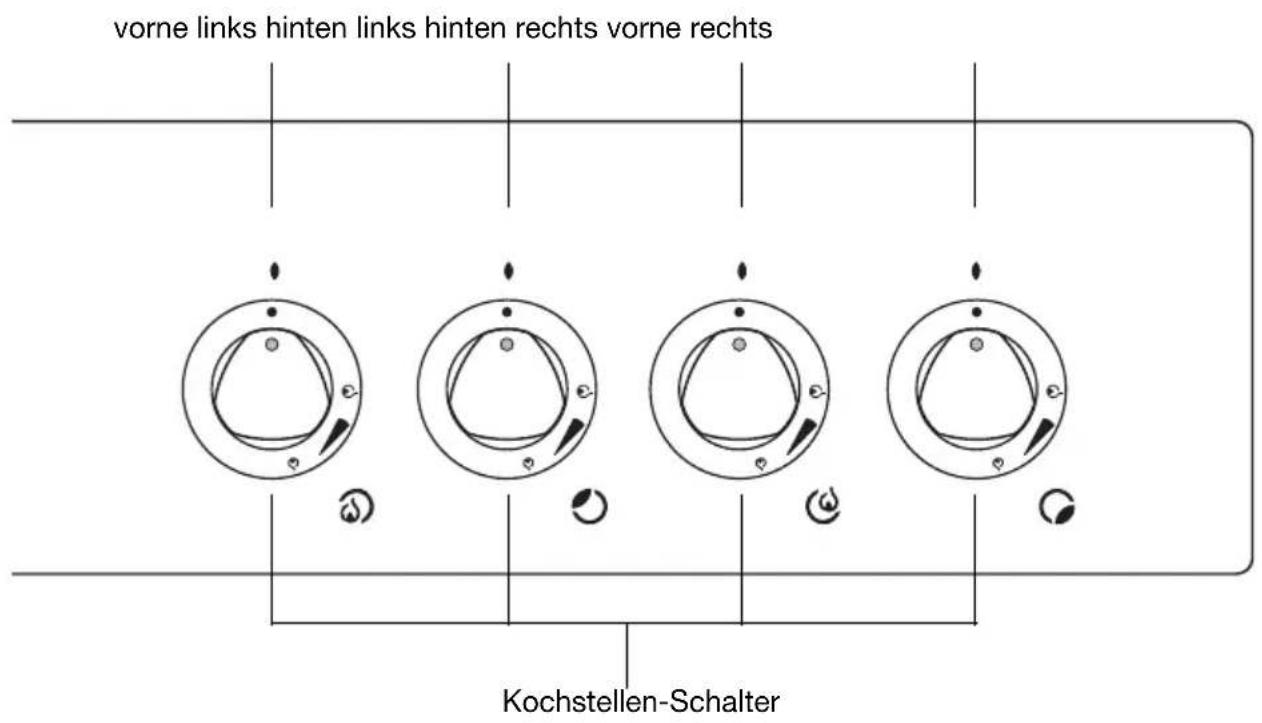

vorne links hinten links hinten rechts vorne rechts Kochstellen-Schalter

Kochstellen-Schalter

In den Bereichen Große Flamme 🔊 / Kleine Flamme 🔊 können Sie die Kochstufen einstellen.

Zwischenstellungen sind möglich.

Große Flamme 🔊= höchste Leistung

Kleine Flamme ♘= kleinste Leistung

Kochstufe einstellen

1. Den Kochstellen-Schalter nach links auf Große Flamme 🚙drehen.

2. Kochstellen-Schalter fest eindrücken, bis sich das Gas entzündet hat. Nach erfolgter Zündung Kochstellen-Schalter ca. 6-10 Sekunden eingedrückt festhalten.

Sollte die Flamme erlöschen, den Zündvorgang wiederholen.

1. Gewünschte Kochstufe einstellen.

2. Zur Beendigung des Kochvorgangs auf die AUS-Position zurückdrehen.

Bei Stromausfall oder auch bei feuchter Zündkerze (durch Überkochen oder Reinigen) können die Kochstellen auch mit einem Gasanzünder oder Streichholz gezündet werden.

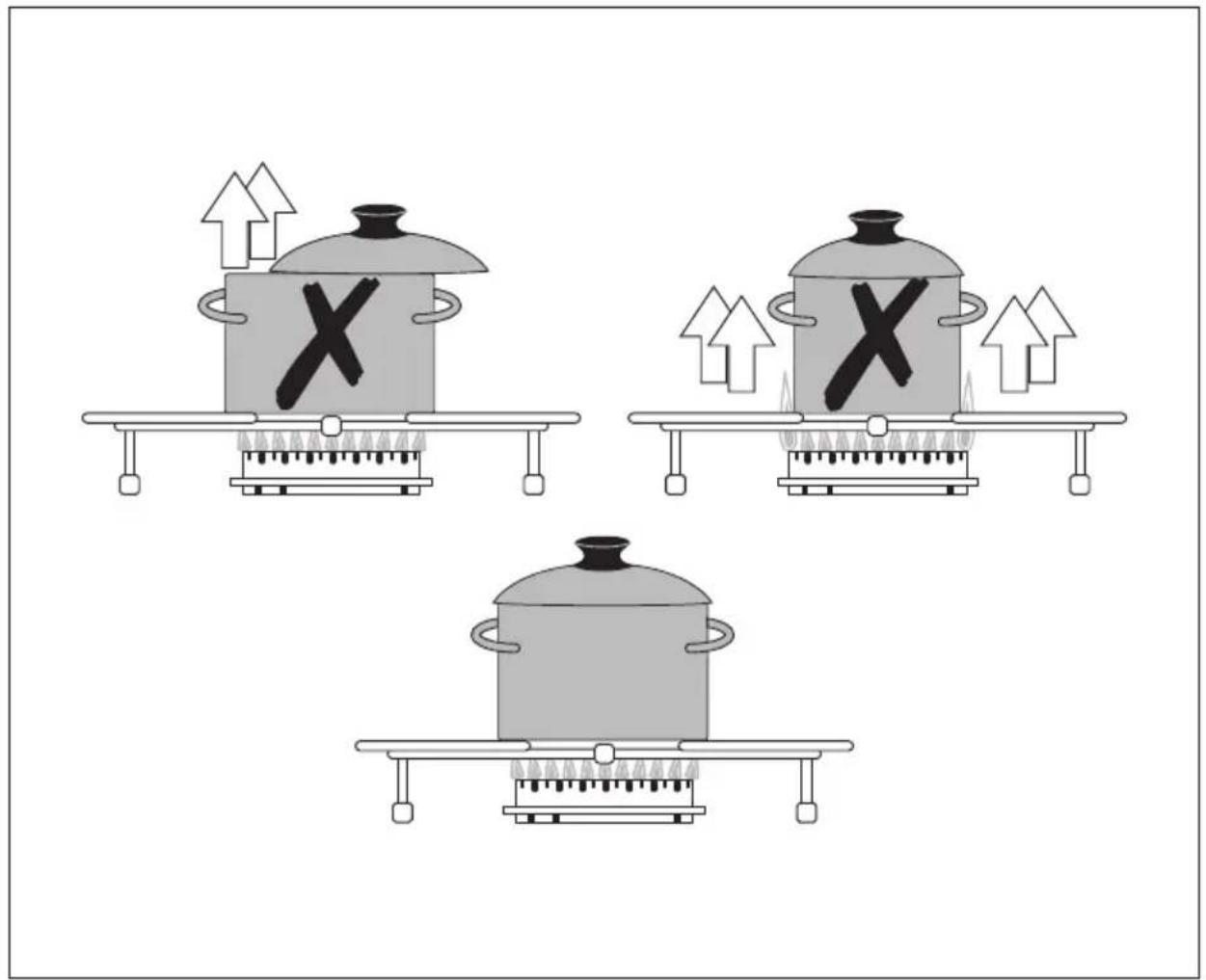

Kochgeschirr

• Verwenden Sie nur Töpfe und Pfannen mit ebenem Boden. Das Kochgeschirr muss fest auf dem Topfträger stehen.
• Verwenden Sie stets passende Deckel und halten Sie diese, wenn die Anwendung nichts anderes erfordert, geschlossen. So sparen Sie Energie und die Speisen werden schneller gar.
• Die Flammen dürfen nicht über den Boden des Kochgeschirrs hinaus brennen. Achten Sie stets darauf, dass die Flammengröße dem Kochgeschirr-Durchmesser angepasst ist.

Wir empfehlen folgende Größen zu verwenden:

Kochstelle Mindestdurchmesser
Garbrenner 120 mm ∅
Normalbrenner 140 mm ∅
Starkbrenner 160 mm ∅

Achtung: Große Töpfe dürfen Schrank- und Wandflächen oder Wandanschlussleisten aus Kunststoff nicht berühren.

Bedienen des Backofens

Backofen ein- und ausschalten

Backofen-Funktionen Infrarot Grill Beleuchtung Heißluft Temperatur-Wahl 876 5 4 3 2 1 Warn-Lampe Ein Betriebs-Kontrolllampe

Allgemeine Hinweise

• Bei Einstellung einer Backofen-Funktion leuchtet die Betriebs-Kontroll-lampe.
• Das Gerät ist mit einem voll gesicherten Backofenbrenner ausgestattet. Verlöschen die Flammen, gleich aus welchem Grund, wird die Gaszufuhr automatisch geschlossen.

Achtung: Wenn die Warn-Lampe leuchtet, darf der Backofen nicht betrieben werden: Störung des Backofen-Kühlsystems!

Sofort ausschalten! - Kundendienst anfordern.

- Bei Störung der elektrischen Zündung darf der Backofen nur dann von Hand gezündet werden, wenn die Betriebs-Kontrolllampe leuchtet. Dazu das Gas mit einem Gasanzünder oder Streichholz durch die Kontrollöffnung zünden.

Backofen-Funktionen

Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:

Backofen-Beleuchtung

Sie kann z. B. beim Reinigen eingeschaltet werden.

Konventionelle Beheizung

Zum Backen und Braten auf einer Ebene.

Der Backofenbrenner ist in Betrieb.

Heißluft

Zum Backen und Braten auf bis zu zwei Ebenen gleichzeitig.

Der Backofenbrenner ist in Betrieb und zusätzlich ist der Ventilator eingeschaltet.

Infrarot Grill

Zum Grillen flacher Lebensmittel, die in der Mitte des Rostes angeordnet werden, wie z.B. Steaks, Schnitzel, Fisch oder zum Toasten.

Der Grillheizkörper ist in Betrieb.

Backofen ein- und ausschalten

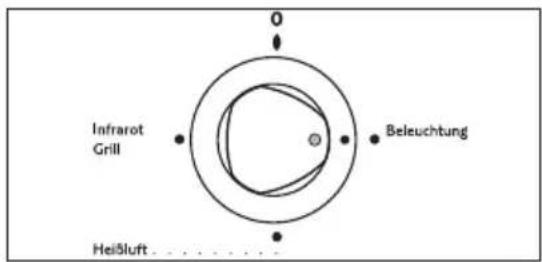

Konventionelle Beheizung

1. Schalter Backofen-Funktionen auf Beleuchtung drehen.

0 Infrarot Grill Beleuchtung Heißluft ......

1. Schalter Temperatur-Wahl drücken und auf die höchste Einstellung drehen.

2. Schalter fest eindrücken, bis sich das Gas entzündet hat. Nach erfolgter Zündung ca. 10-15 Sekunden eingedrückt festhalten.

8 7 6 5 4 3 1

1. Die gewünschte Temperatur einstellen.

2. Zum Ausschalten des Backofens die Schalter Backofen-Funktionen und Temperatur-Wahl auf die AUS-Position zurückdrehen.

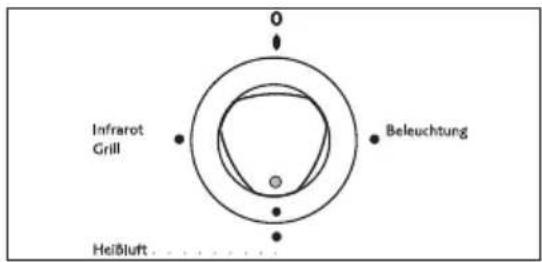

Heißluft

1. Schalter Backofen-Funktionen auf Heißluft drehen.

0 Infrarot Grill Beleuchtung Heißluft

1. Schalter Temperatur-Wahl drücken und auf die höchste Einstellung drehen.

2. Schalter fest eindrücken, bis sich das Gas entzündet hat. Nach erfolgter Zündung ca. 10-15 Sekunden eingedrückt festhalten.

8 7 6 5 4 3 0 1

1. Die gewünschte Temperatur einstellen.

2. Zum Ausschalten des Backofens die Schalter Backofen-Funktionen und Temperatur-Wahl auf die AUS-Position zurückdrehen.

Tabelle Temperatur-Wahl

Temperaturstufe	Backofen-Temperatur
	Konventionell	Heißluft
1	140°C 120°C
2	155°C 135°C
3	170°C 150°C
4	185°C 165°C
5	200°C 180°C
6	215°C 195°C
7	230°C 210°C
8	245°C 225°C

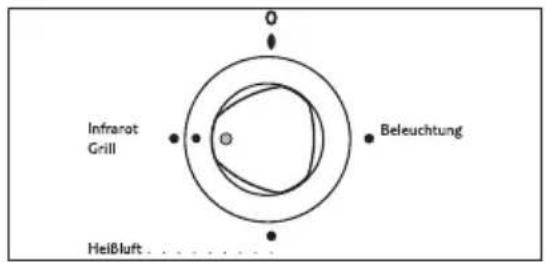

Infrarot Grill

1. Schalter Backofen-Funktionen auf Infrarot Grill drehen.

Infranot Grill Beleuchtung Heißluft ......

Schalter Temperatur-Wahl ist auf AUS-Position.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1. Zum Ausschalten Schalter Backofen-Funktionen auf die AUS-Position zurückdrehen.

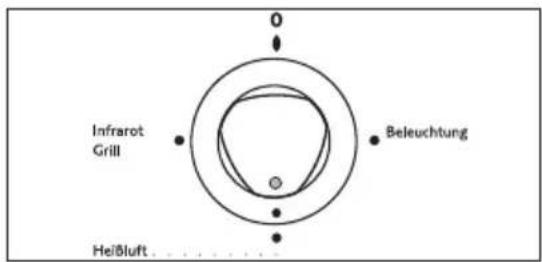

Auftauen

1. Schalter Backofen-Funktionen auf Heißluft drehen.

0 Infrarot Grill Beleuchtung Heißluft ......

Schalter Temperatur-Wahl ist auf AUS-Position.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

1. Zum Ausschalten Schalter Backofen-Funktionen auf die AUS-Position zurückdrehen.

Kühlgebläse

Das Gebläse schaltet sich automatisch ein, um die Geräteoberflächen kühl zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das Gebläse noch weiter, um das Gerät abzukühlen und schaltet sich dann selbständig ab.

Rost, Backblech und Fettpfanne einsetzen

Auszugsicherung und Kippsicherheit

Zur Auszugsicherung haben alle Einschubteile am rechten und linken Rand eine kleine Auswölbung nach unten.

Einschubteile immer so einsetzen, dass diese Auswölbung im Backraum hinten liegt. Diese Auswölbung ist auch wichtig für die Kippsicherheit der Einschubteile.

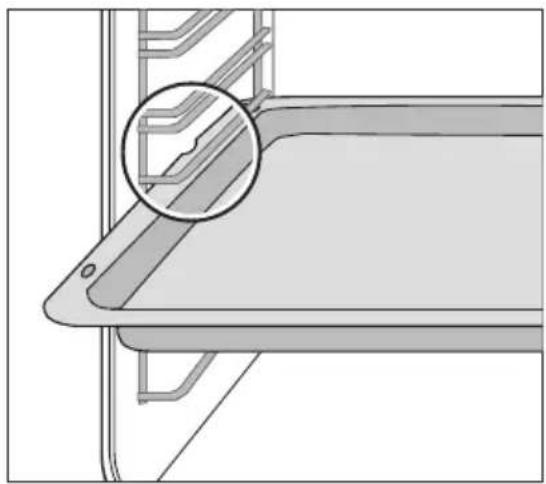

Backblech bzw. Fettpfanne einsetzen:

Backblech bzw. Fettpfanne zwischen die Führungsstäbe der gewählten Einsatzebene schieben.

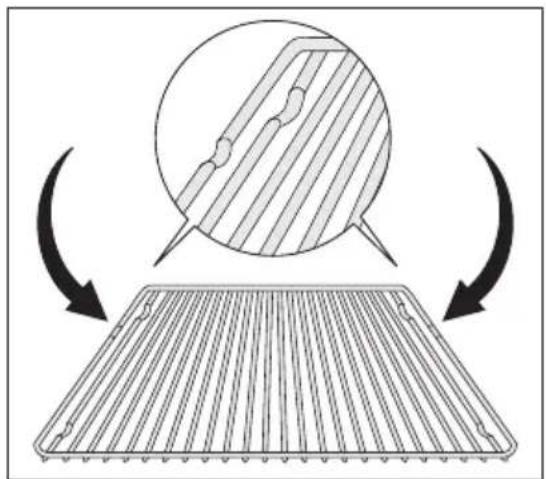

Rost so einsetzen, dass die Füßchen nach unten zeigen.

Rost zwischen die Führungsstäbe der gewählten Einsatzebene schieben.

Durch den umlaufend erhöhten Rahmen des Rostes ist das Geschirr zusätzlich gegen Abrutschen gesichert.

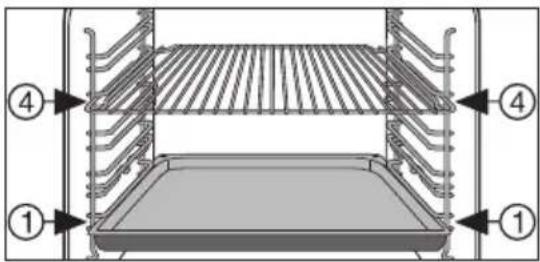

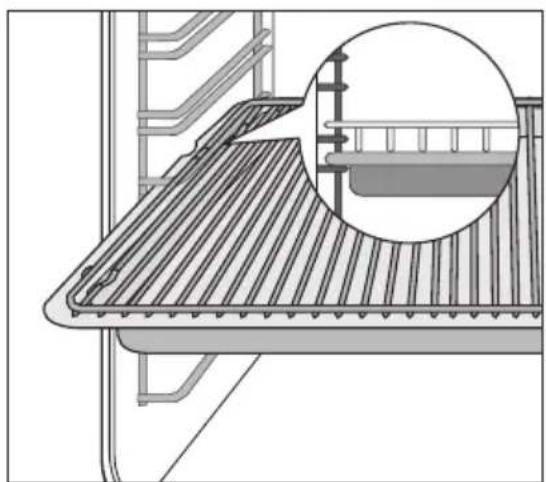

Rost und Fettpfanne gemeinsam einsetzen:

Rost auf die Fettpfanne legen.

Fettpfanne zwischen die Führungsstäbe der gewählten Einsatzebene schieben.

Anwendungen, Tabellen und Tipps

Backen

Zum Backen die Backofen-Funktionen Konventionelle Beheizung oder Heißluft verwenden.

Backformen

• Für Konventionelle Beheizung eignen sich Formen aus hellem Metall.
• Für Heißluft sind auch dunkle Metall-, Glas- und Keramikformen geeignet.
• Bei Verwendung von dunklen Backformen eine Einsatzebene höher einschieben oder auf das Backblech stellen.

Einsatzebenen

• Mit Konventioneller Beheizung ist Backen jeweils auf einer Ebene möglich.
• Mit Heißluft können Sie trockene, flache Gebäcke auf bis zu 2 Backblechen gleichzeitig backen.

1 Backblech: z. B. Einsatzebene 3

1 Backform: z. B. Einsatzebene 2

2 Backbleche: Einsatzebenen 2 und 4:

Allgemeine Hinweise

• Den Backofen immer 10 Minuten vorheizen.
• Beachten Sie, dass die Einsatzebenen von unten nach oben gezählt werden.
• Backblech mit der Abschrägung nach vorne einsetzen.
• Kuchen in Formen immer in die Mitte des Rostes stellen.
• Sie können auch in zwei Formen gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit verlängert sich nur unwesentlich.

Bei Verwendung von Tiefkühlkost können sich beim Garvorgang die eingesetzten Bleche verziehen. Dies ist auf den großen Temperaturunterschied zwischen Tiefgefrorenem und Backofentemperatur zurückzuführen. Nach dem Abkühlen der Bleche hebt sich die Verformung wieder auf.

Hinweise zur Tabelle Backen

In der Tabelle finden Sie für eine Auswahl an Gerichten die dafür erforderlichen Temperaturangaben, Garzeiten und Einsatzebenen.

•Die Temperaturen und Backzeiten sind Richtwerte, da sie von der Zusammensetzung des Teiges, der Menge und der Backform abhängig sind.
- Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen und erst bei Bedarf, z. B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu lange dauert, eine höhere Temperatur zu wählen.
- Finden Sie für ein eigenes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichen Gebäck.
- Beim Backen von Kuchen auf Backblechen oder in Formen auf mehreren Ebenen kann die Backzeit um 10-15 Minuten länger sein.
- Feuchte Gebäcke (z. B. Pizzas, Obstkuchen etc.) werden auf einer Ebene zubereitet.
- Höhenunterschiede des Backgutes können am Anfang des Backvorgangs zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte nicht die Temperatureinstellung. Bräunungsunterschiede gleichen sich im Laufe des Backvorgangs aus.

Schalten Sie den Backofen ca. 10 Minuten vor Ende der Backzeit aus, um die Nachwärme zu nutzen.

Tabelle Backen

Empfohlene Einsatzebenen und Temperaturstufen sind fett gedruckt.

Funktion Heißluft			Backzeit in Minuten	Konventionelle Beheizung
Gebäckart	Temperaturstufe	Einsatz-ebene von unten		Temperaturstufe	Einsatz-ebene von unten
Rührteig
Rodon- oder Napfkuchen	4 2 60-75 4-5				2 oder 3
Königs-/Sandkuchen (Kastenform)	3-4 2 70-85 3-4 3
Obstboden 5-6 3 20-30	5 3 oder				4
Apfelkuchen, sehr fein	4 2 50-65 5-6				2 oder 3
Blitzkuchen 4 3 25-40 5	3 oder				4
Mürbeteig
Quarktorte (750 g Quark)	4	1 oder 2 60-90 4-5		2 oder	3
Quarkkuchen (Blech)	5-6	2 oder 3 40-55 5 3 oder			4
Gedeckte Obsttorte	4	1 oder 2 50-65 5			2 oder 3
Blätterteig
Französische Apfeltorte	5-6	1 oder 2	40-50 5 2 oder		3
Biskuitteig
Biskuittorte (DIN)	4 2 30-40 5				2 oder 3
Biskuitrolle	5-6 3 10-20 5-6				2 oder 3
Hefeteig
Rodon- oder Napfkuchen	5-6	2 oder 3 50-70 4-5			2 oder 3
Hefezopf/-kranz oder Strietzel	4-5	2 oder 3	25-35 5-6	3 oder	4
Butter-/Zuckerkuchen, Bienenstich	6-7	2 oder 3	20-30 6-7	3 oder	4
Streuselkuchen	5-6	2 oder 3	25-35 6-7	3 oder	4
Blech-Obstkuchen mit Streuseln (DIN)	6-7	2 oder 3	35-50 7-8	3 oder	4
Hefe-Quarkkuchen (Blech)	5-6	2 oder 3	45-55 6-7	3 oder	4
Pizza (frisch)	7-8	1 oder 2	15-30	6-7	2 oder 3

Kleingebäck

Meringues 1 3 oder		4	160-190 1	3 oder	4
Makronen 2		3 oder 4	25-40 1-2	3 oder	4
Spritzgebäck 3-4 3 oder		4	20-30 5 3	oder 4
Hefegebäck 5-6 3 oder		4	15-25 3-4	3 oder 4
Blätterteiggebäck 6-7 3 oder		4	25-35 6-7		3 oder 4

Brandteig

Windbeutel 6-7 3 30-40

7-8

3 oder 4

Geriebene Teige

Spinat-/Gemüseku-chen, Quiche Lorraine

6-7 2 oder 3

35-50 5-6 2 oder 3

Brot und Brötchen

Heidebrot	5-6	2 oder 3	45-60 5-6		2 oder 3
Kastenweissbrot	6	2 oder 3	45-50 5-6		2 oder 3
Fladenbrot	7-8 1 oder	2	20-25 5-6		2 oder 3

Aufläufe

Nudelauflauf	6-7	2 oder 3	30-45	6-7	3 oder 4
Kartoffelgratin	6 2 oder 3	55-6	5 5-6		3 oder 4

Gratinieren

Toast „Hawaii“

8

3

14-16

---

---

Braten

Zum Braten die Backofen-Funktionen Konventionelle Beheizung oder Heißluft verwenden.

Bratgeschirr

• Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstellerangaben beachten!).
• Große Braten können Sie direkt im Auffangblech oder auf dem Rost mit untergesetztem Auffangblech braten.
• Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel zu braten. So bleibt das Fleisch saftiger.
• Alle Fleischarten, die eine Kruste bekommen sollen, können Sie im Bratentopf ohne Deckel braten.

Hinweise zur Brattabelle

Die Angaben in der nachfolgenden Tabelle sind Richtwerte.

• Wir empfehlen Fleisch und Fisch erst ab 1kg im Backofen zu braten.
• Um ein Einbrennen von austretendem Fleischsaft oder Fett zu vermeiden, empfehlen wir etwas Flüssigkeit in das Bratgeschirr zu geben.
• Braten bei Bedarf (nach 1/2 - 2/3 der Garzeit) wenden.
• Große Braten und Geflügel während der Garzeit mehrmals mit Bratenfond begießen. Dadurch erzielen Sie ein besseres Bratergebnis.
• Schalten Sie den Backofen ca. 10 Minuten vor Ende der Bratzeit aus, um die Nachwärme zu nutzen.

Tabelle Braten

Funktion	Heißluft		Bratzeit in Minuten	Konventionelle Beheizung
Braten auf dem Rost	Temperaturstufe	Einsatz-ebene von unten		Temperaturstufe	Einsatz-ebene von unten
Schwein
1 kg Schweinebraten (Kamm-/Schinkenstück), Rollbraten, je cm Höhe	4-5 2 16	20 4-5 2
Kasseler, je cm Höhe	4-5 2 13	17 4-5 2
Hackbraten 5-6 2 60	-70 5 2
Rind
Rinderbraten, je cm Höhe	6-7 2 17	22 5-6 2
Rinderfilet, Roast-beef, je cm Höhe	7-8 2 9-1	3 7-8 2
Kalb
Kalbsbraten, je cm Höhe	4-5 2 15	20 4-5 2
Geflügel
Hähnchen 4-5 2 55	65 4-5 2
Gans (ca. 4,5 kg) 5 2	150-180	5 2
Kurzbratstücke
Frikadellen	7-8 3 15	18 7-8	3
Bratwürstchen	8 3 10-1	5 8 3
Fisch
Ganze Fische	5-6 3 25	35 5-6	3
Fischfilets	5-6 3 15	20 5-6 3

Grillen

Zum Grillen Schalter Backofen-Funktionen auf Infrarot Grill drehen.

Achtung: Grillen immer bei geschlossener Backofentür.

Den leeren Backofen immer 5 Minuten vorheizen!

•Zum Grillen Rost und Fettpfanne benutzen.

Einsatzebenen

- Zum Grillen flacher Lebensmittel überwiegend die 4. Einsatzebene verwenden.

Hinweise zur Grilltabelle

Die Grillzeiten sind Richtwerte und hängen von der Art und Qualität des Grillgutes ab.

- Grillen eignet sich besonders für flache Fleisch- und Fischstücke.

- Grillgut nach ca. der Hälfte der Grillzeit wenden.

Tabelle Grillen

Grillgut	Fett-pfanne	Grillrost Grillzeit in Minuten
	Einsatzebenen 1. Seite 2. Seite
Schweinekoteletts 1 5 10-15 5-10
Filetsteak 1 5 6-8 6-8
Halbe Hähnchen	1 3 15-20 15-20
Hähnchenschenkel 1 4 15-20	10-15
Grillwürstchen	1 5 4-8 4-8
Ganze Fische	1 4 10	---
Toastbrot (ohne Belag)	1 5 1-2 1-2

Auftauen

Zum Auftauen die Backofen-Funktion Heißluft ohne Temperatureinstellung verwenden.

Auftau-Geschirr

• Ausgepackte Speisen auf einem Teller auf den Rost stellen.
• Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die Auftauzeit erheblich verlängern.

Einsatzebenen

- Zum Auftauen den Rost in die 1. Einsatzebene einsetzen.

Hinweise zur Tabelle Auftauen

Die nachfolgende Tabelle gibt Ihnen einige Anhaltspunkte zu den Auftauzeiten.

Tabelle Auftauen

Gericht	Auftauzeit Minuten	Nachtauuzeit Minuten	Bemerkung
Hähnchen (1000 g) 100-140	20-30		Hähnchen auf umgedrehte Untertasse in großen Teller legen. Nach halber Zeit wenden oder mit Folie abdecken
Fleisch (1000 g) 100-140	20-30		Nach halber Zeit wenden oder mit Folie abdecken
Fleisch (500 g) 90-120	20-30		Nach halber Zeit wenden oder mit Folie abdecken
Forelle (150 g) 25-35	10-15 Nicht abdecken
Erdbeeren (300 g) 30-40	10-20 Nicht abdecken
Butter (250 g) 30-40	10-15 Nicht abdecken
Sahne (2 x 200 g) 80-100	10-15		Nicht abdecken (Sahne lässt sich auch mit noch leicht gefrorenen Stellen gut aufschlagen)
Torte (1400 g)	60	60 Nicht abdecken

Einkochen

Zum Einkochen die Backofen-Funktion Konventionelle Beheizung verwenden.

Gläser

- Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden.

Gläser mit Twist-Off- oder Bajonett-Verschluss und Metalldosen sind ungeeignet.

Einsatzebenen

- Zum Einkochen die 1. Einsatzebene verwenden.

Hinweise zum Einkochen

• Verwenden Sie zum Einkochen das Backblech. Darauf haben bis zu sechs Gläser mit je einem Liter Inhalt Platz.
  •Die Gläser sollten alle gleich hoch gefüllt und zugeklammert sein.
• Stellen Sie die Gläser so in das Backblech, dass sie sich gegenseitig nicht berühren.
• Gießen Sie ca. 1/2 Liter Wasser in das Backblech, damit im Backofen ausreichend Feuchtigkeit entsteht.
• Sobald die Flüssigkeit in den ersten Gläsern zu perlen beginnt (bei 1-Liter-Gläsern nach ca. 35-60 Minuten), den Backofen ausschalten oder die Temperatur auf Stufe 1 zurückstellen (siehe Tabelle).

Tabelle Einkochen

Die angegebenen Einkochzeiten und Temperaturstufen sind Richtwerte.

Einkochgut	Temperaturstufe	Einkochen bis Perlbeginn Min.	Weiter einkochen bei Temperaturstufe 1 Min.	Anschließend im ausgeschalteten Backofen stehen lassen Min.
Beerenobst
Erdbeeren, Blaubeeren, Himbeeren, reife Stachelbeeren	2 35-40	--- ---
Unreife Stachelbeeren 2	35-40 15 ---
Steinobst
Birnen, Quitten, Pflau-men/Zwetschgen	2 35-40	15 ---

Gemüse

Karotten/Möhren 2 50 15 60
Pilze 2 45 30 60
Mixed Pickles 2 50 15 ---
Kohlrabi, Bohnen, Erbsen, Spargel	2 50 80-120 45-60

Reinigung und Pflege

Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.

Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten!

Achtung: Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.

Gerät von außen

• Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen.
• Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.

Kochmulde

Warnung: Während der Reinigung dürfen keine Gasbrenner eingestellt sein. Achten Sie darauf, dass die Kochmulde soweit abgekühlt ist, dass Sie ohne Gefahr die Teile berühren können.

Achtung: Keine aggressiven Reinigungsmittel wie z. B. Grill- oder Backofensprays, groben Scheuermittel bzw. kratzenden Topfreiniger verwenden!

Reinigen Sie die Kochmulde nach jedem Gebrauch mit heißem Wasser und Spülmittel. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht fest.

Den Topfträger mit heißem Wasser und Spülmittel abwaschen, starke Verschmutzungen mit einem nassen Tuch einweichen.

Brennerkronen und Brennerdeckel in heißem Spülwasser reinigen, starke Verschmutzungen nach Einweichen mit einer weichen Bürste entfernen. Die Flammenaustrittsöffnungen der Brennerkronen müssen immer sauber und offen sein.

Backofeninnenraum

Reinigen Sie das Gerät nach jedem Gebrauch. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht fest.

1. Zur Reinigung die Backofen-Beleuchtung einschalten.
2. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen und trocknen.

Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.

Achtung: Bei Verwendung von Backofenspray bitte unbedingt die Angaben des Herstellers beachten!

Zubehör

Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz einweichen.

Einschubgitter

Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen.

Einschubgitter abnehmen

Gitter zuerst vorne von der Back- ofenwand wegziehen (1) und dann hinten aushängen (2).

Einschubgitter einsetzen

Wichtig! Die abgerundeten Enden der Führungsstäbe müssen nach vorne weisen!

Zum Einbau Gitter zuerst hinten wieder einhängen (1) und dann vorne einstecken und andrücken (2).

Backofen-Beleuchtung

Stromschlaggefahr! Vor dem Austausch der Backofenlampe:

•Backofen ausschalten,
- Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten.

Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den Boden des Backofens legen.

Backofenlampe austauschen / Glasabdeckung reinigen

1. Glasabdeckung durch drehen nach links abnehmen und reinigen.
2. Falls erforderlich: Backofen-Beleuchtung 25 Watt, 230 V, 300°C hitzebeständig, austauschen.
3. Glasabdeckung wieder anbringen.

Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper abgeklappt werden.

Heizkörper abklappen

Warnung: Heizkörper nur abklappen, wenn der Backofen ausgeschaltet ist und keine Verbrennungsgefahr mehr besteht!

1. Seitliche Einschubgitter abnehmen.
2. Den Heizkörper vorne anfassen und über die Prägung an der Backofeninnenwand hinaus nach vorne ziehen.
   3.Der Heizkörper klappt nun nach unten.

Achtung: Drücken Sie den Heizkörper nicht mit Gewalt nach unten! Der Heizkörper kann abbrechen.

Backofendecke reinigen

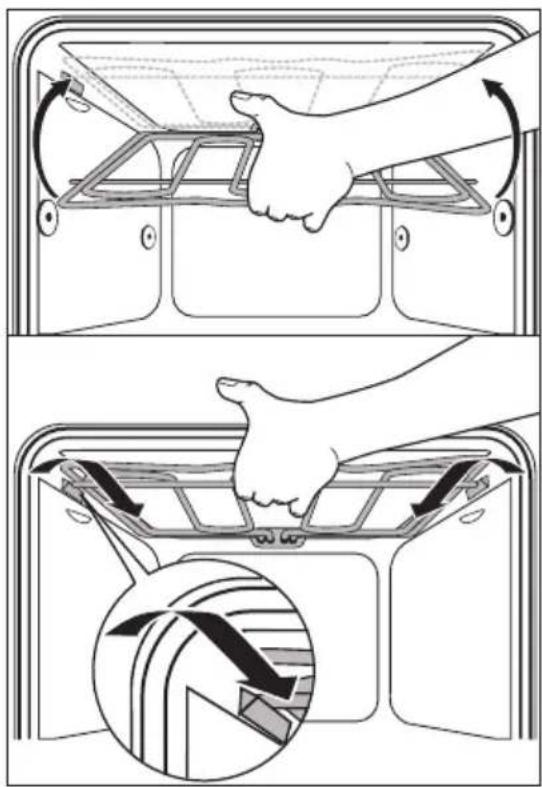

Heizkörper befestigen

1. Heizkörper bis an die Backofendecke zurückführen.
2. Den Heizkörper gegen die Federkraft nach vorne ziehen und über die Backofenprägung führen.
3. In die Halterung einrasten lassen.
   4.Einschubgitter einsetzen.

Achtung: Der Heizkörper muss auf beiden Seiten oberhalb der Prägung in der Backofeninnenwand liegen und richtig eingerastet sein.

Zum leichteren Reinigen des Backofeninnenraums lässt sich die Backofen-Tür Ihres Gerätes aushängen.

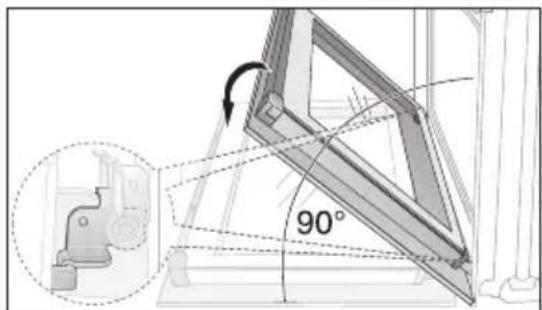

Backofen-Tür aushängen

1. Backofen-Tür vollständig öffnen.

2. Klemmhebel(A) an beiden Türscharnieren ganz aufklappen.

3. Backofen-Tür bis zur ersten Raststellung schließen (ca. 45°).

4. Backofen-Tür mit beiden Händen seitlich anfassen und vom Backofen schräg nach oben wegziehen (Vorsicht: Schwer!).

Backofen-Tür mit der Außenseite nach unten auf eine weiche, ebene Unterlage ablegen, beispielsweise auf eine Decke, um Kratzer zu vermeiden.

90°

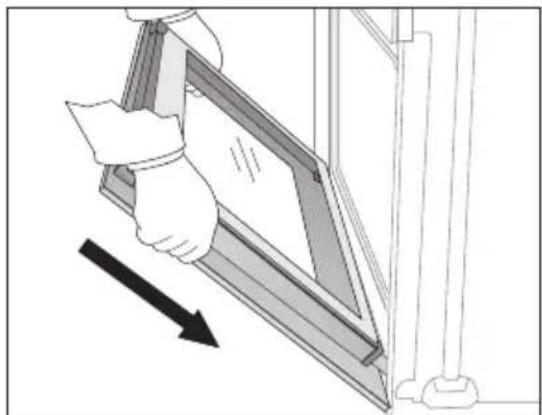

Backofen-Tür einhängen

1. Backofen-Tür von der Griffseite her mit beiden Händen seitlich anfassen und unter einem Winkel von ca. 45° halten. Die Aussparungen an der Unterseite der Backofen-Tür auf die Scharniere am Backofen setzen. Die Tür bis zum Anschlag nach unten gleiten lassen.

2. Backofen-Tür vollständig öffnen.

3. Klemmhebel(A) an beiden Tür- scharnieren in die ursprüngliche Position zurückklappen.

4. Backofen-Tür schließen.

Die Backofen-Tür ist mit zwei hintereinander angebrachten Glasscheiben ausgestattet. Die innere Scheibe ist zur Reinigung abnehmbar.

Achtung! Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann das Glas brechen.

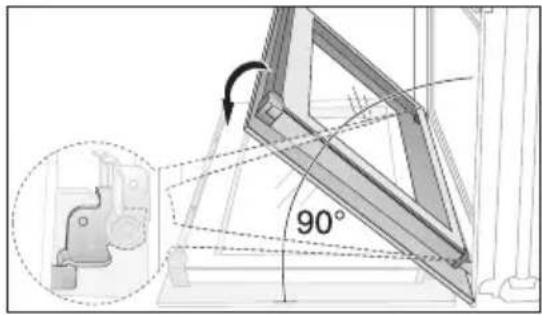

Türglas ausbauen

1. Backofen-Tür vollständig öffnen.

90°

1. Klemmhebel(A) an beiden Türscharnieren ganz aufklappen.

1. Backofen-Tür bis zur ersten Raststellung schließen (ca. 45°).

45°

1. Türabdeckung(B) an der Türoberkante an beiden Seiten fassen und nach innen drücken um den Klippverschluss zu lösen. Die Türabdeckung dann nach oben wegziehen.

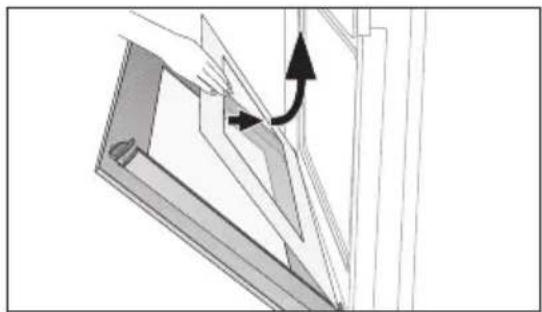

1. Türglas am oberen Rand anfassen und aus der Führung nach oben wegziehen.

Das Türglas gründlich mit Spülmittellauge reinigen. Danach sorgfältig ab- trocknen.

Türglas einsetzen

1. Türglas schräg von oben in das Türprofil an der Türunterkante einführen und absenken.

1. Türabdeckung(B) seitlich anfassen, an der Innenseite der Türkante anlegen und Türabdeckung(B) auf die Türoberkante aufstecken.

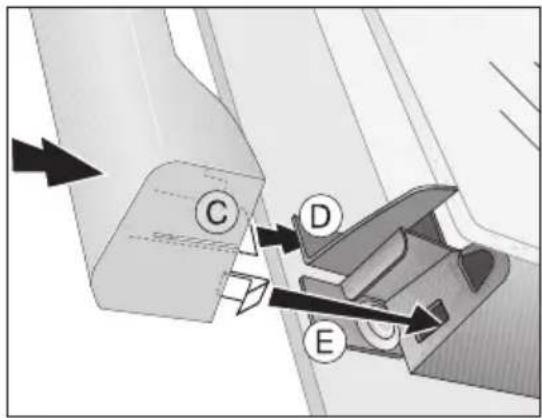

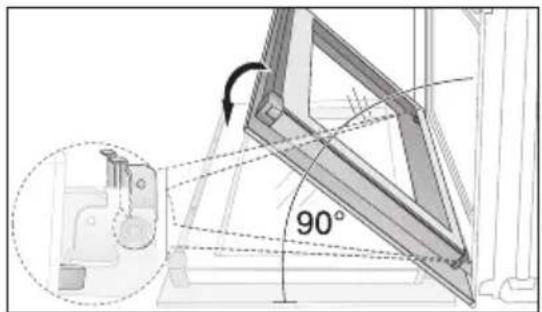

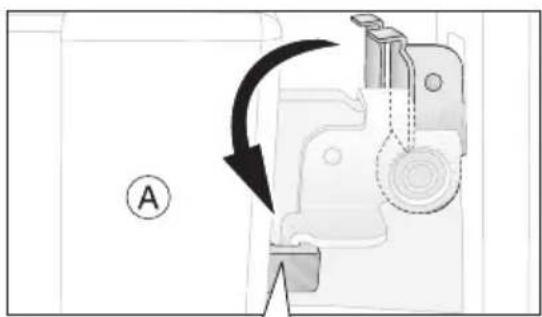

An der offenen Seite der

Türabdeckung(B) befindet sich eine Führungsschiene(C). Diese muss zwischen der äußeren Türscheibe und dem Führungswinkel(D) eingeschoben werden.

Der Klippverschluss(E) muss eingerastet sein.

1. Backofen-Tür vollständig öffnen.

90°

1. Klemmhebel(A) an beiden Türscharnierein in die ursprüngliche Position zurückklappen.

1. Backofen-Tür schließen.

Was tun, wenn ...

Störung Mögliche	Ursache Abhilfe
Der Kochstellen- und/oder der Backofen-Brenner zünden nicht.	Der Schalter wurde nicht fest genug eingedrückt.	Schalter fest bis zum An-schlag eindrücken.
	Die Zündkerze ist feucht oder verschmutzt.	Zündkerze trocknen oder säu-bern, ggf. mit Gasanzünder oder Streichholz zünden.
	Störung in der Stromversor-gung. Die Sicherung in der Hausinstallation (Sicherungs-kasten) hat ausgelöst.	Sicherungen überprüfen. Soll-te die Sicherung mehrfach auslösen, Kundendienst ver-ständigen.
	Die Zündeinrichtung ist defekt. K	undendienst verständigen.
Die Kochstellen-Brenner erlöschen in Vollbrand-stellung, auch nach meh-reren Startversuchen.	Verschmutzung am Thermofüh-ler.	Thermofühler säubern. Führt das nicht zum Erfolg, Kunden-dienst verständigen.
	Defekt am Thermofühler. Kunden	dienst verständigen.
Der Backofen heizt trotz eingeschalteter Funktion nicht auf.	Der Schalter Temperatur-Wahl ist nicht eingestellt.	Schalter Temperatur-Wahl der Zubereitung entsprechend einstellen.
Die Backofen-Beleuch-tung funktioniert nicht.	Die Backofen-Lampe ist defekt.	Backofen-Lampe austau-schen.
Die Warn-Lampe leuchtet.	Störung des Backofen-Kühlsystems.	Kundendienst verständigen.

Wenn Sie die Störung mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder an den Kundendienst.

Warnung: Reparaturen am Gerät dürfen nur von konzessionierten Fachkräften durchgeführt werden! Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Beschädigte Geräte dürfen nicht benutzt werden.

Bei Störung oder Defekt die Gaszufuhr schließen und Sicherungen ausschalten oder herausdrehen.

Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.

Hinweis für Geräte mit Metallfront:

Bedingt durch die kühle Front Ihres Gerätes kann es nach dem Öffnen der Tür, während oder kurz nach dem Backen oder Braten, kurzzeitig zum Beschlagen des inneren Türglases kommen.

Technische Daten

Außenmaße

Höhe 59.5 cm

Breite 59.2 cm

Tiefe 56.7 cm

Tiefe bei geöffneter Tür 101.1 cm

Gesamtgewicht netto 37.0 kg

Backofen-Innenmaße

Höhe 31.0 cm

Breite 40.8 cm

Tiefe 40.7 cm

Volumen 51.0 l

Leistungsaufnahme

Elektrisch

Infrarotgrill 1900 W

Umluftgebläse 30 W

Backofen-Beleuchtung 25 W

Gas Hs Hi

Konventionelle Beheizung 2600 W 2300 W

Gaskochstellenbrenner

	∅	H	s	H
Starkbrenner vorne links	72 mm	2400 W	2200 W
Normalbrenner hinten links	72 mm	1800 W	1600 W
Starkbrenner hinten rechts	72 mm	2400 W	2200 W
Kleinbrenner vorne rechts	55 mm	1000 W	900 W

Gesamt-Anschlusswert

Elektrisch	1955 W
Gas Hs	10200 W
Gas Hi	9200 W

Richtlinien

C€ Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.1973 (Niederspannungs-Richtlinie) einschl. Änderung 90/683/EWG
  •89/336/EWG vom 03.05.1989 (EMV-Richtlinie einschließlich Änderungsrichtlinie 92/31/EWG)
  •90/396/EWG Gas-Richtlinie mit Anhang 1
  •93/68/EWG CE-Kennzeichnungs-Richtlinie

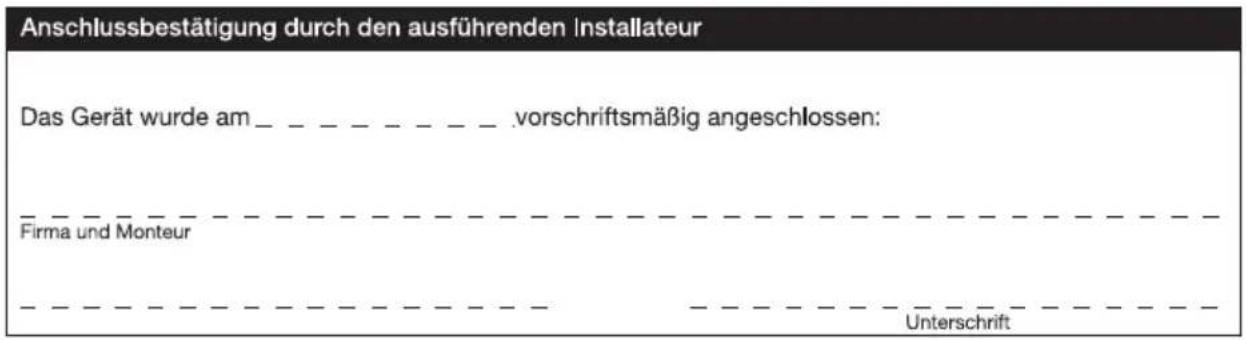

Anschlussbestätigung Installateur

Anschlussbestätigung durch den ausführenden Installateur Das Gerät wurde am _ _ _ _ _ _ _ vorschriftsmäßig angeschlossen: Firma und Monteur Unterschrift

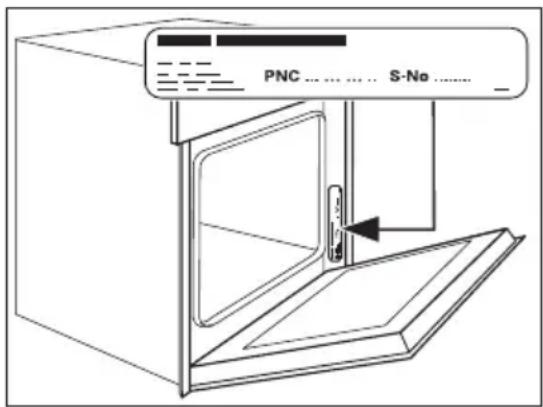

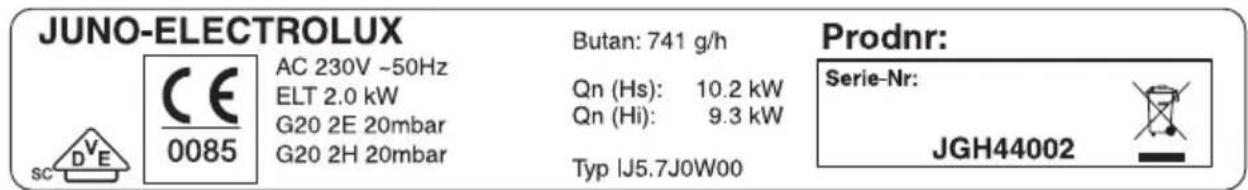

Typenschild

Bitte tragen Sie die Daten vom Typenschild Ihres Gerätes hier ein. Sie finden das Typenschild am Backofenrahmen rechts, nach dem Öffnen der Backofentür.

Geben Sie diese Daten immer an bei:

•Kundendienst-Anforderung
•Ersatzteil- oder Zubehörbestellung
•Technischen Rückfragen

JUNO-ELECTROLUX AC 230V ~50Hz ELT 2.0 kW G20 2E 20mbar G20 2H 20mbar SC 0085 CE Butan: 741 g/h Qn (Hs): 10.2 kW Qn (Hi): 9.3 kW Typ IJ5.7J0W00 Prodnr: Serie-Nr: JGH44002

DE	II 2ELL 3B/P	20/50mbar
AT	II 2H 3B/P	20/50mbar
BE/FR	II 2E+3+	20-25/29-37mbar
LU	I 2E	20mbar
NL	II 2L 3B/P	25/29mbar

Installationsanweisung

Sicherheitshinweise

Achtung: Die Montage und der Anschluss des Gerätes müssen durch einen konzessionierten Fachmann (Gas und Elektro) erfolgen.

Die allgemeinen Richtlinien für den Betrieb von Elektro- und Gasgeräten, die regionalen Vorschriften und die Angaben dieser Installationsanweisung sind genau zu beachten.

Mit diesem Gas-Einbauherd darf nur eine der in der nebenstehenden Kombinationstabelle aufgeführten Gas-Einbaukochmulden montiert werden.

Achtung: An gasführenden Verschraubungen am Herd darf nicht manipuliert werden.

Der ordnungsgemäß ausgeführte Anschluss ist auf der Seite „Technische Daten“ als Nachweis zu bestätigen.

Achtung: Im Servicefall muss das Gerät von der Strom- und Gasversorgung getrennt werden: Netzstecker ziehen bzw. Sicherungen ausschalten oder herausnehmen.

Zentrale Gaszufuhr schließen.

Kombinationstabelle
Gas-Einbauherd	Gas-Einbaukochmulde
	JGM 340 JGC 840
JGH 31002 X X
JGH 44002 X X
JTH 34002 X X
JTH 45302 X X

Einbau in Küchenmöbel

Der Berührungsschutz gemäß VDE-Bestimmungen muss durch den ordnungsgemäßen Einbau sichergestellt sein.

Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen.

Bei Einbaumöbeln müssen der Kunststoffbelag bzw. das Furnier und der verwendete Kleber eine Temperaturbeständigkeit von 70°C haben. Im Zweifelsfall ist beim Hersteller der Einbaumöbel nachzufragen.

Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr der Klasse 3. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hoch-schränke oder Wände angebaut werden.

Mindestabstände: - seitlich 200 mm

- hinten 50 mm

- oben 650 mm

Montagezubehör für Herd

•Brennerkronen und Brennerdeckel für 4 Kochstellen
•2 Schrauben zur Befestigung des Herdes am Einbauschrank

Montagezubehör für Glas-Kochmulde

• Profildichtung
- 8 Spanplatten-Schrauben 3,5 x 25 zur Befestigung des Brennerträgers
•4 emaillierte Brennerdichtungen
•4 Gummiringe mitgeliefert
- 10 Schrauben 2,9 x 13 zum Befestigen der Kochstellen-Brenner an der Kochmulde (2 Reserve)
•2 Topfträger

Montagezubehör für Email-Kochmulde

• Profildichtung
- 8 Spanplatten-Schrauben 3,5 x 25 zur Befestigung des Brennerträgers
- 10 Schrauben 2,9 x 13 zum Befestigen der Kochstellen-Brenner an der Kochmulde (2 Reserve)
•2 Topfträger

Montagezubehör für Edelstahl-Kochmulde

• 8 Spanplatten-Schrauben 3,5 x 25 zur Befestigung des Brennerträgers
• 2 Schrauben 4,2 x 22 zur Befestigung der Mulde durch die Halter der Topfträger (mit Schutzleiter-Verbindung)
• 6 Senk-Schrauben 3,8 x 23 zum Planziehen der Mulde auf der Abdeckung
• 10 Schrauben 2,9 x 13 zum Befestigen der Kochstellen-Brenner an der Kochmulde (2 Reserve)
  •2 Topfträger

Ausschnitte im Einbauschrank

Die Öffnung im Einbauschrank muss den üblichen Maßen entsprechen.

1. In der Seitenwand des Einbauschrankes einen Ausschnitt für die Durchführung des Gas-Sicherheitsschlauches gemäß Maßskizze ausschneiden.

2. Den Boden des Einbauschrankes zur Rückwand um 20 mm verkürzen für die Durchführung des Elektro-Anschluss-kabels.

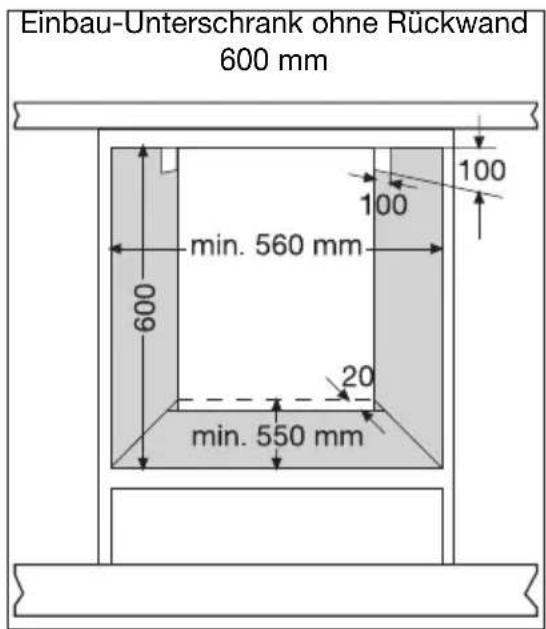

Einbau-Unterschrank ohne Rückwand 600 mm min. 560 mm 600 100 100 20 min. 550 mm

Muldenausschnitt

Der Muldenausschnitt muss zentriert zur Herd-Einbaunische vorgenommen werden.

1. Ausschnitt der Arbeitsplatte maßgenau gemäß Abbildung erstellen.

2. Zum Schutz gegen Feuchtigkeit sind alle ausgesägten Schnittflächen mit geeignetem Dichtungsmaterial zu versiegeln.

Achtung: Bei gefliesten Arbeitsflächen müssen die Fugen im Auflagebereich des Kochteils mit Fugenmaterial voll ausgefüllt sein.

Die Herdnische muss seitlich zwischen der Arbeitsplatte und den übrigen Unterbauten, mit Ausnahme des Ausschnittes für die Durchführung des Gas-Sicherheitsschlauches, geschlossen sein.

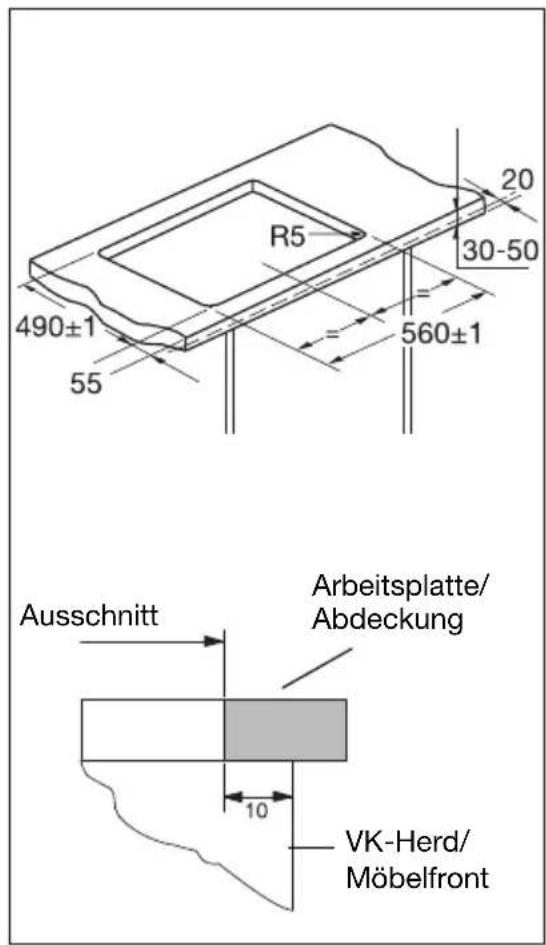

R5 20 30-50 490±1 55 560±1 Ausschnitt Arbeitsplatte/ Abdeckung 10 VK-Herd/ Möbelfront

Gasanschluss

Achtung: Beim Einbau muss das Gerät von der Stromversorgung getrennt werden: Netzstecker ziehen bzw. Sicherungen ausschalten oder herausnehmen. Zentrale Gaszufuhr schließen.

Der Gasanschluss ist unter Beachtung der Bestimmungen des DVGW (DVGW-Arbeitsblatt 600, TRGI 1986 oder TRF) oder ÖVGW (TR Gas 1985) sowie der örtlichen Bauaufsichtsbestimmungen herzustellen.

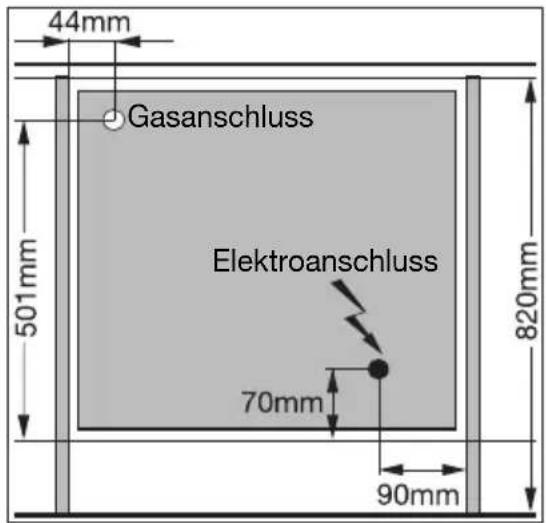

44mm Gasanschluss 501mm Elektroanschluss 70mm 820mm 90mm

Der Anschluss an die Gaszufuhr kann wahlweise mit einem vom DVGW/ÖVGW zugelassenen, flexiblen Ganzmetall-Sicherheits-schlauch mit Gassteckdose nach DIN 3383/Blatt 1 oder als Festanschluss ausgeführt werden.

Zwischen die bauseitige Gas-Versorgung und das Gerät muss ein Absperrhahn eingebaut werden.

Die Gassteckdose bzw. der Festanschluss muss seitlich rechts oder links - auch in einem Schrank - frei zugänglich installiert sein. Sie darf nicht hinter dem Gerät montiert werden.

Das Gas-Anschlussrohr mit 1/2“ -Außengewinde befindet sich links hinten oben im Gerät. Das angegebene Höhenmaß bezieht sich auf Einbauschränke mit 820 mm Höhe ohne Arbeitsplatte.

Das auf Erdgas eingestellte Gerät ist mit einem Aufkleber gekenn-zeichnet:

Eingestellt auf Erdgas H 20 mbar

Dieses Gerät kann innerhalb des Wobbe-Index-Bereiches von 12,0-15,7 kWh/m³ ohne Nachstellen betrieben werden.

Achtung: Bei einer Änderung der Einstellung oder der gastechnischen Ausrüstung den Aufkleber entfernen und durch einen neuen ersetzen.

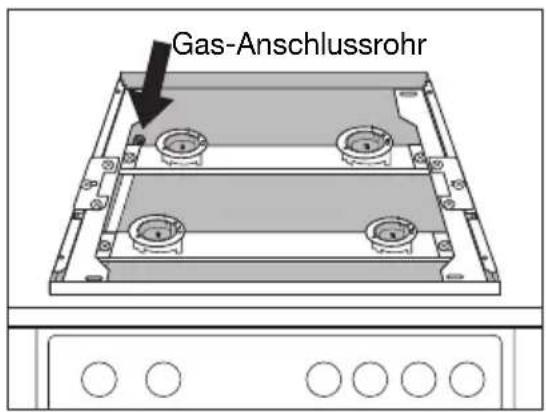

Gasanschluss Flüssiggas

Am Gas-Anschlussrohr des Einbauherdes wird ein Ermeto-Winkelanschlussstück mit 1/2"-Überwurfmutter montiert. Umstellung siehe Flüssiggas-Set.

Gas-Anschlussrohr

Elektroanschluss

Vor dem Anschluss ist zu prüfen, ob die vorhandene Netzspannung mit der angegebenen Spannung auf dem Typenschild - also der Nennspannung des Gerätes - übereinstimmt. Das Typenschild befindet sich im Backofenrahmen und ist nach Öffnen der Backofentür sichtbar.

Die Geräte-Spannung beträgt AC 230 V. Auch bei älteren Netzen mit AC 220 V arbeitet das Gerät einwandfrei.

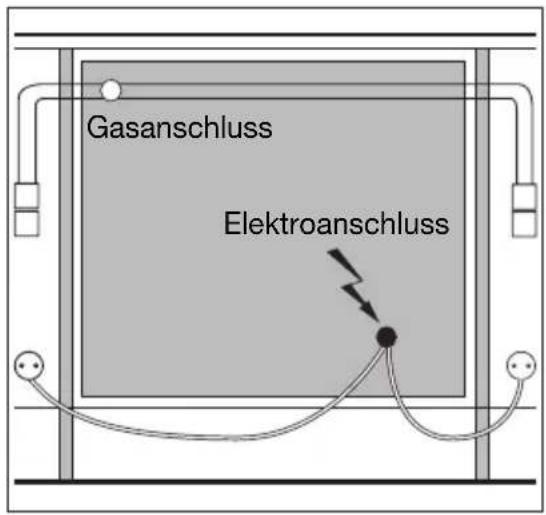

Gasanschluss Elektroanschluss

Als Netzanschlussleitung muss eine Leitung vom Typ H05VV-F oder höherwertig verwendet werden..

Die Installation muss über eine Zuleitung mit Stecker erfolgen oder es ist in der fest verlegten Hausinstallation eine Trennvorrichtung mit min. 3 mm Kontaktöffnung vorzusehen, die das Gerät allpolig vom Netz trennt.

Beim Direktanschluss eine Kabellänge von min. 170 cm vorsehen. Die Steckdose muss frei zugänglich sein.

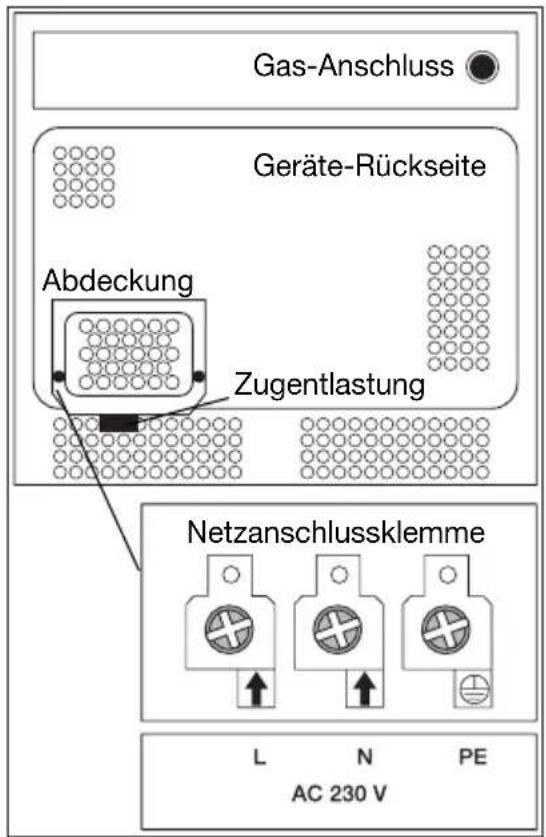

Gas-Anschluss Geräte-Rückseite Abdeckung Zugentlastung Netzanschlussklemme L N PE AC 230 V

Einbau des Herdes

1. Herd vor die Nische stellen.
2. Den Gas-Sicherheitsschlauch durch die Öffnung im Nebenschrank führen und an die Gaszufuhr anschließen.

Achtung: An gasführenden Verschraubungen am Herd darf nicht manipuliert werden.

1. Den elektrischen Anschluss herstellen.
2. Herd bündig zur Möbelfront waage-recht in die Nische schieben und beid-seitig mit je 1 Schraube 3,5 x 30 befestigen (Detail C).

Achtung: Beim Einschieben des Herdes darauf achten, dass der Gasschlauch

torsions- und knickfrei verlegt und nicht eingeklemmt wird.

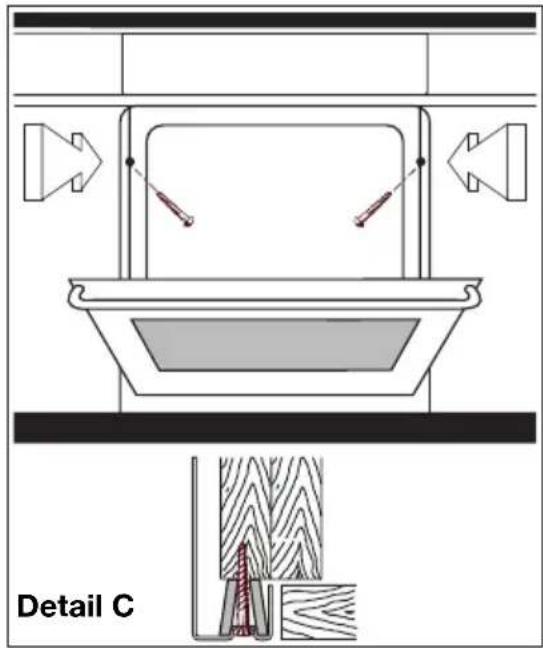

Detail C

Die Zündkerzen und die Thermoelemente dürfen nicht an der Möbelkante anstehen. Sie könnten beschädigt werden.

Das Elektro-Anschlusskabel darf nicht an der Rückwand des Gas-Einbau- herdes anliegen.

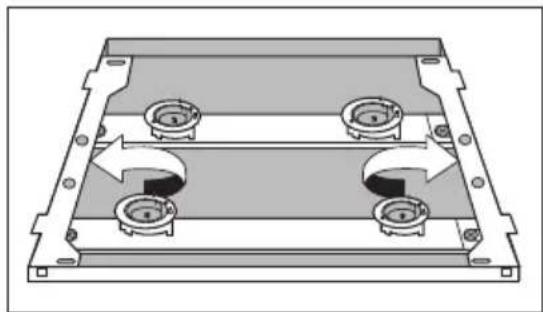

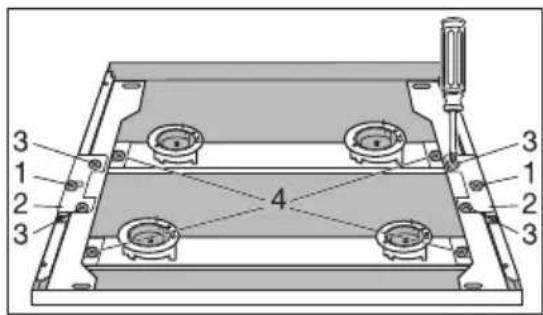

Montage der Kochstellen-Brenner

1. Die Transportsicherungs-Schrauben (1) rechts und links von den Transportsicherungen (2) entfernen.
2. Transportsicherungen (2) durch Lösen der vier Schrauben (3) entfernen.

3 1 2 3 4 3 1 2 3

1. Vier Schrauben (4) auf den Brennertraversen lösen.

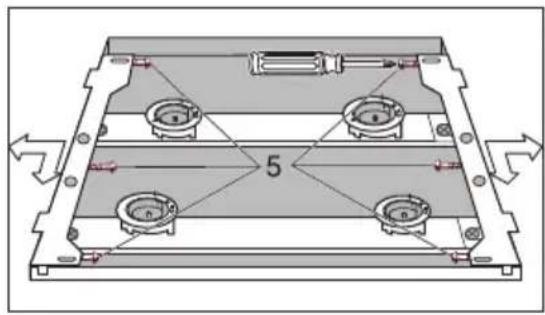

2. Die ganze Brennereinheit anheben und dann die Halter so weit nach außen schieben, dass die vier Laschen auf der Arbeitsplatte aufliegen.

1. Halter vorne und seitwärts an der Arbeitsplatte anschlagen (an den Muldenausschnitt anlegen).
   6.Halter seitwärts im Muldenausschnitt mit je drei Schrauben (5) befestigen.

Bei Arbeitsplatten aus Stein sind die Halter mittels speziellem Steinkleber in den Ausschnitt zu kleben.

1. Die Mulde kurz auflegen, um die zentrische Lage der Brenner und der acht Schnappmuttern (6) zu überprüfen.
   Nötigenfalls sind die Brenner oder Schnappmuttern zu verschieben.
2. Die vier Schrauben (4) wieder festziehen.

Schraubengrößen:
(1)	4,2 x 9,5
(4)	4,5 x 9,5
(5)	3,5 x 25

Montage der Glas-Kochmulde

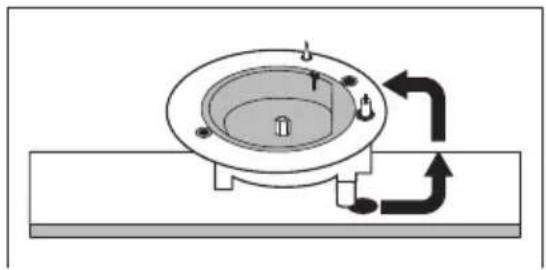

1. Die Kochstellen-Brenner in den Schlitzen schräg nach vorne ziehen, anheben und in der oberen Position ganz zurückschieben.
2. Die Kochmulde an den Kochstellen-Brennern ausgerichtet auf den Arbeitsplattenausschnitt legen.
3. Mit Bleistift oder wasserlöslichem Faserschreiber den Umriss der Kochmulde auf die Arbeitsplatte übertragen und Kochmulde wieder abheben.
4. Etwa 2 mm innerhalb der Markierung die mitgelieferte, selbstklebende Schaumstoffdichtung umlaufend und lückenlos auf die Arbeitsplatte aufkleben.

Markierung anzeichnen

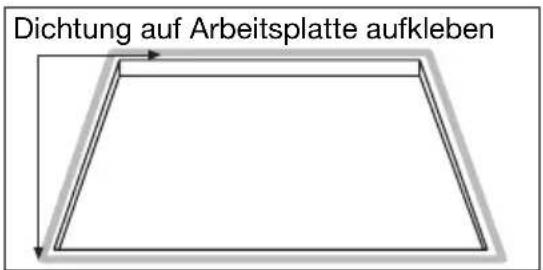

Dichtung auf Arbeitsplatte aufkleben

Achtung: Die Dichtung nicht dehnen! Die Stoßkanten passend schneiden.

1. Die Kochmulde wieder auflegen und an den Kochstellen-Brennern ausrichten.

Achten Sie auf lückenlose Auflage auf der Arbeitsplatte.

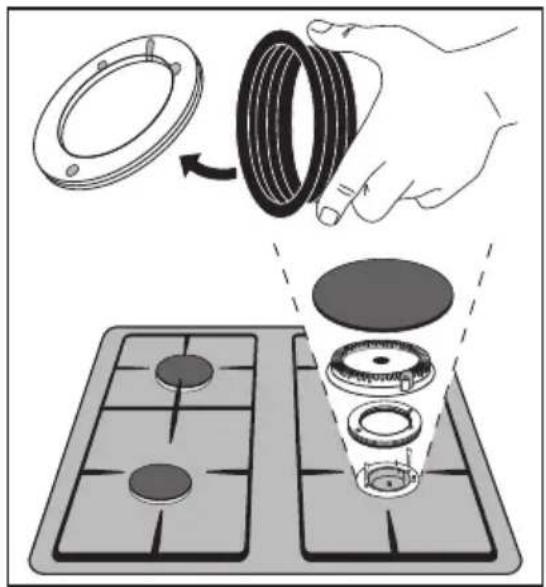

1. Die Gummiringe mit dem Rundprofil nach oben auf die Brennerdichtung aufstecken.
2. Die Brennerdichtungen an den Zündkerzen und Thermofühlern ausrichten und fest in die Öffnungen der Kochmulde eindrücken.
3. Mit je zwei Schrauben die Brennerdichtungen mit den Kochstellen-Brennern verschrauben. Damit ist die Kochmulde auf der Arbeitsplatte fixiert.
4. Brennerkrone und Brennerdeckel passend aufsetzen. Topfträger auflegen und in die eingeformten Arretierungen einrasten.

Achtung: Funktions- und Dichtigkeitskontrolle des kompletten Gerätes durchführen.

Montage der Email-Kochmulde

1. Die Kochmulde an den Kochstellen-Brennern ausgerichtet auf den Arbeitsplattenausschnitt legen.
2. Mit Bleistift oder wasserlöslichem Faserschreiber den Umriss der Kochmulde auf die Arbeitsplatte übertragen und Kochmulde wieder abheben.
3. Etwa 2 mm innerhalb der Markierung die Silikon-Profildichtung umlaufend und lückenlos auf die Arbeitsplatte aufkleben.

Achtung: Die Dichtung nicht dehnen! Die Stoßkanten passend schneiden.

1. Die Kochmulde auflegen und an den Kochstellen-Brennern ausrichten.

Achtung: Die vier Brenner müssen druckfrei, nur mit leichter Spannung nach oben, in den Öffnungen der Kochmulde sitzen.

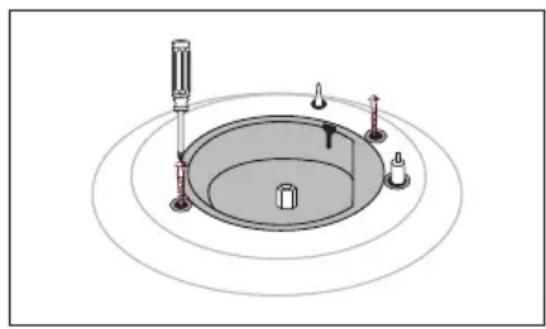

1. Mit je 2 Schrauben die Brenner mit der Kochmulde verschrauben.
2. Die Kochmulde beidseitig mit je einer Schraube durch die ovalen Halter für die Topfträger mit dem Brennerträger verschrauben.

Achtung: Die Schrauben müssen fest angezogen werden. Damit wird die Schutzleiter-Verbindung sichergestellt.

1. Brennerkrone, Brennerdeckel und Topfträger aufsetzen.

Achtung: Funktions- und Dichtigkeitskontrolle des kompletten Gerätes durchführen.

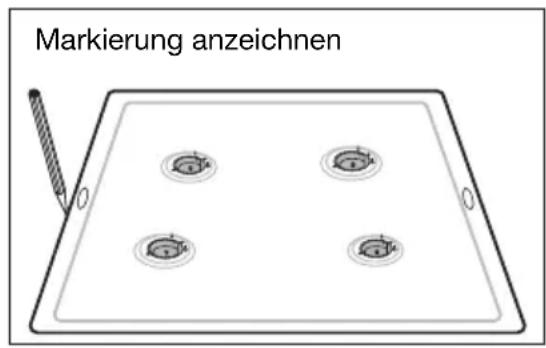

Markierung anzeichnen

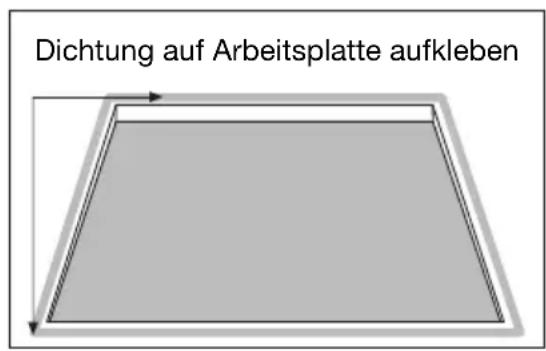

Dichtung auf Arbeitsplatte aufkleben

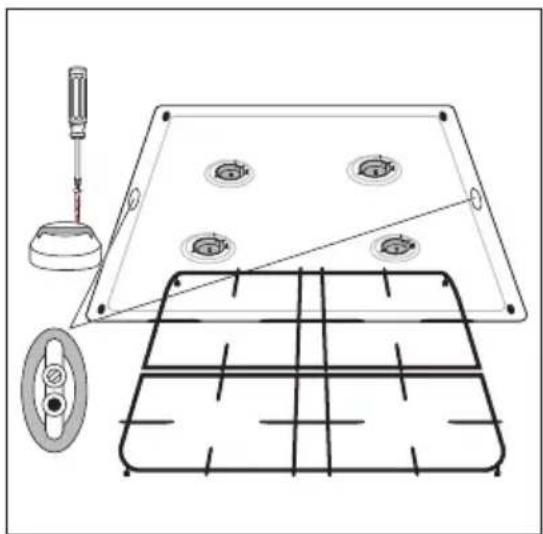

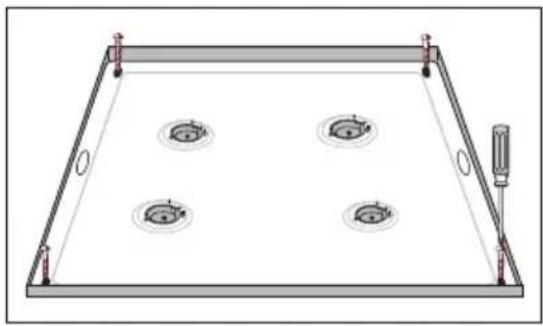

Montage der Edelstahlkochmulde

1. Die Kochmulde in den Ausschnitt legen.
2. Mulde durch die vier Befestigungslöcher an den Schnappmuttern verschrauben.

Achtung: Die vier Brenner müssen druckfrei, nur mit leichter Spannung nach oben, in den Öffnungen der Kochmulde sitzen.

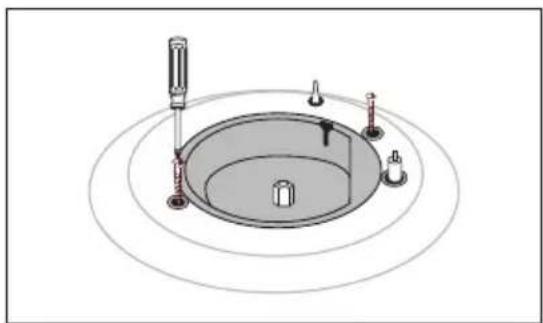

1. Mit je zwei Schrauben jeden Brenner mit der Kochmulde verschrauben.
2. Die Kochmulde beidseitig mit je einer Schraube durch die ovalen Halter für die Topfträger in der Arbeitsplatte verschrauben.

Achtung: Die Schrauben müssen fest angezogen werden. Damit ist die Schutzleiter-Verbindung sichergestellt.

1. Brennerkrone, Brennerdeckel und Topfträger aufsetzen.

Achtung: Funktions- und Dichtigkeitskontrolle des kompletten Gerätes durchführen.

Brennerleistungen und Düsentabelle

		Erdgas(H) Flüssiggas(B/P)
W_S(MJ/m^3) 50.72		87.33
p(mbar) 20 50
		kW(HS) kW(Hi)	Dü ∅1/100mm	kW (HS) kW(Hi)	Dü ∅1/100mm
Kochstelle vorne links	Q_N	2,4 2,16	112 2,4 2,16 66
Kochstelle hinten links	Q_N	1,8 1,62	91 1,8 1,62 58
Kochstelle hinten rechts	Q_N	2,4 2,16	112 2,4 2,16 66
Kochstelle vorne rechts	Q_N	1,0 0,90	70 1,0 0,90 43
Backofen	Q_N	2,6 2,34	120 2,6 2,34 70

Durchmesser der Bohrungen in den Kleinbranddüsen in 1/100 mm

Gasart	Back-ofen-bren-ner	Kochstellen-Brenner
		vorne links		hinten links hinten rechts vorne rechts
	Dü ∅ 1/100 mm	Dü ∅ 1/100 mm	kW (HS)	Dü ∅ 1/100 mm	kW (HS)	Dü ∅ 1/100 mm	kW (HS)	Dü ∅ 1/100 mm	kW (HS)
Erdgas (H) 20 mbar	56	49	0,38	49	0,38	49	0,38	45	0,28
Flüssiggas (B/P) 50 mbar	30	28	0,42	28	0,42	28	0,42	23	0,33

Achtung: Bei Umstellung auf Flüssiggas ist der dem Düssensatz entsprechende Aufkleber beim Typenschild anzubringen. Bei Wiedereinstellung auf Erdgas müssen die Vollbrand-Düse, die Kleinbrand-Einstelldüse und die Erstluft-Einstellschraube wieder versiegelt werden.

Garantiebedingungen/Kundendienststellen

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein.

Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät im Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchs-tauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kunden-dienststelle zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

90429 Nürnberg

* Deutsche Telekom

EUR 0,09 / Minute

Stand Jan. 2002

Österreich

Sehr geehrter Kunde!

Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsumentenschutzgesetzes gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen zusätzliche Rechte gewährt.

1. Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.
2. Die Garantie umfasst Mängel am Gerät, die nachweislich auf einen Material- und / oder Herstellungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden. Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Handhabung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörteilen versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser ebenfalls nicht durch die Garantie gedeckt.
   Von der Garantiezusage ausgenommen sind Verschleißteile (z.B.: Keilriemen, Kohlebürsten, Leuchtmittel, usw.).
3. Die Garantiezusage umfasst die Behebung oben dargestellter Mängel am Gerät innerhalb angemessener Frist nach Mitteilung des Mangels durch Verbesserung. Die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Weg-, Arbeits-, und Materialkosten werden von uns getragen. Über die Verbesserung hinausgehende Ansprüche werden durch diese Garantie nicht eingeräumt. Verbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unseren Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das ganze Gerät.
5. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
6. Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben.

Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, Sie darauf aufmerksam zu machen, dass Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servicepartner gerne mit Rat und Tat zur Verfügung stehen.

Electrolux Hausgeräte GmbH

ELECTROLUX HAUSGERÄTE GMBH
ADRESSEHERZIGGASSE 9A-1230 WIEN	VERTRIEB TELE-FON(01) 866 40-200VERTRIEB TELE-FAX[phone]	KUNDENDIENST TELE-FON(01) 866 40-333KUNDENDIENST TELE-FAX[phone]	WIEN FN 98903 x DVR: 0595411ARA LIZENZ NR.2702UID: ATU 14758207

Österreich

Unsere Kundendienststellen und Servicepartner

Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten. Unsere Kundendienststellen in den Bundesländern sind spezialisiert auf unsere Marken: AEG, Electrolux, Juno, Zanussi.

Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland

Electrolux Hausgeräte GmbH

1230 Wien, Herziggasse 9

Tel. Reparaturannahme 01/86640-330

Tel. Ersatzteile 01/86640-315

Technische Hotline (0,88€/Min.) 0900-340090

Fax [phone]

Internet: [e-mail]

Kundendienststelle Oberösterreich

Hausgeräte Kundendienst GmbH

4030 Linz, Winetzhammerstraße 8

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Steiermark, südliches Burgenland

A. Hell - Hausgeräteservice

8020 Graz, Asperngasse 2

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Salzburg

Hausgeräte Kundendienst

Wörndl Elektro Ges.m.b.H & CO KEG

5020 Salzburg, Gnigler Straße 18

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Kärnten, Osttirol

Elektroservice H. Schneider

9020 Klagenfurt, Rosentalerstraße 189

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Tirol

BEP! Hausgeräte-Kundendienst GesmbH

6020 Innsbruck, Amraser Straße 118

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Kundendienststelle Vorarlberg

Walter Stecher Elektroinstallationen

6912 Hörbranz, Lochauerstraße 2

Tel. [phone]

Fax [phone]

Internet: [e-mail]

Service

Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:

Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes

Wenden Sie sich an die Juno Hausgeräte Infoline:

Telefon: [phone] (0,12 Euro/Min)**

Internet: www.juno.de

Bei technischen Störungen

Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten:

Rufen Sie den Kundendienst:

Telefon: [phone]* (0,09 Euro/Min)**

Fax: [phone] (0,12 Euro/Min)**

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

-Modellbezeichnung

-Produkt-Nummer (PNC)

–Serien-Nummer (S-No.) (Nummern siehe Typschild)

—Art der Störung

-eventuelle Fehlermeldung, die das Gerät anzeigt

Ersatzteile, Zubehör und Pflegemittel

Telefon: [phone] (0,12 Euro/Min)**

Fax: [phone] (0,12 Euro/Min)**

Internet: www.juno.de

*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen Service-Partner verbunden.

**) Deutsche Telekom/Stand Januar 2002

Juno

315 7860 10-A-271005-01 Änderungen vorbehalten eletrolux

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
