BEDIENUNGSANLEITUNG JHS60210I Juno Electrolux

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, das wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

4 electrolux inhalt

Inhalt

Sicherheitshinweise 5

Gerätebeschreibung 7

Bedienung des Gerätes 11

Tipps zum Kochen und Braten 21

Reinigung und Pflege 24

Was tun, wenn ... 26

Entsorgung 28

Montageanweisung 29

Montage 31

Garantie/Kundendienst 35

Service 38

In dieser Benutzerinformation werden folgende Symbole verwendet:

Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Gefährliche Spannung

Sicherheitshinweise

Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
  •Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Umbauten oder Veränderungen am Gerät sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe abstellen oder lagern.

Sicherheit für Kinder

• Kleinkinder grundsätzlich vom Gerät fernhalten.
• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen.
• Um ein unbeabsichtigtes Einschalten durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
• Bei Störungen am Gerät oder Schäden an der Glaskeramik (Brüche, Sprünge bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen elektrischen Schlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskeramik entfernen.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen.
• Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr!
  •Die Kochzonen nach jedem Gebrauch ausschalten.

Sicherheit beim Reinigen

• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.
  •Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

Vermeidung von Schäden am Gerät

•Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
- Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.
- Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.
- Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
- Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am Kochgeschirr oder der Glaskeramik verursachen.
•Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.

Gerätebeschreibung

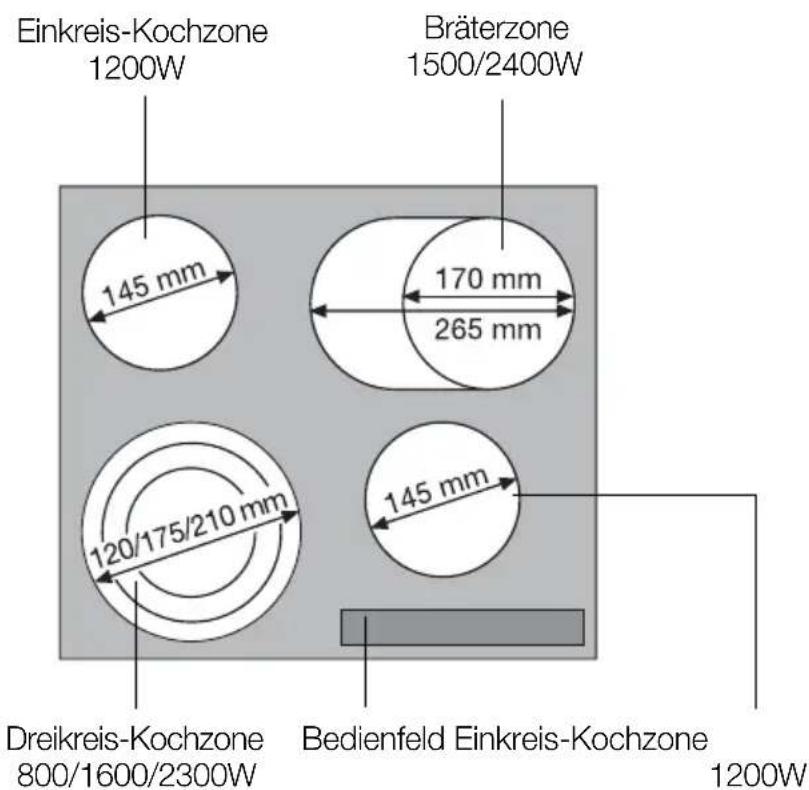

Ausstattung Kochfeld

Einkreis-Kochzone 1200W Bräterzone 1500/2400W 145 mm 170 mm 265 mm 120/175/210 mm 145 mm Dreikreis-Kochzone 800/1600/2300W Bedienfeld Einkreis-Kochzone 1200W

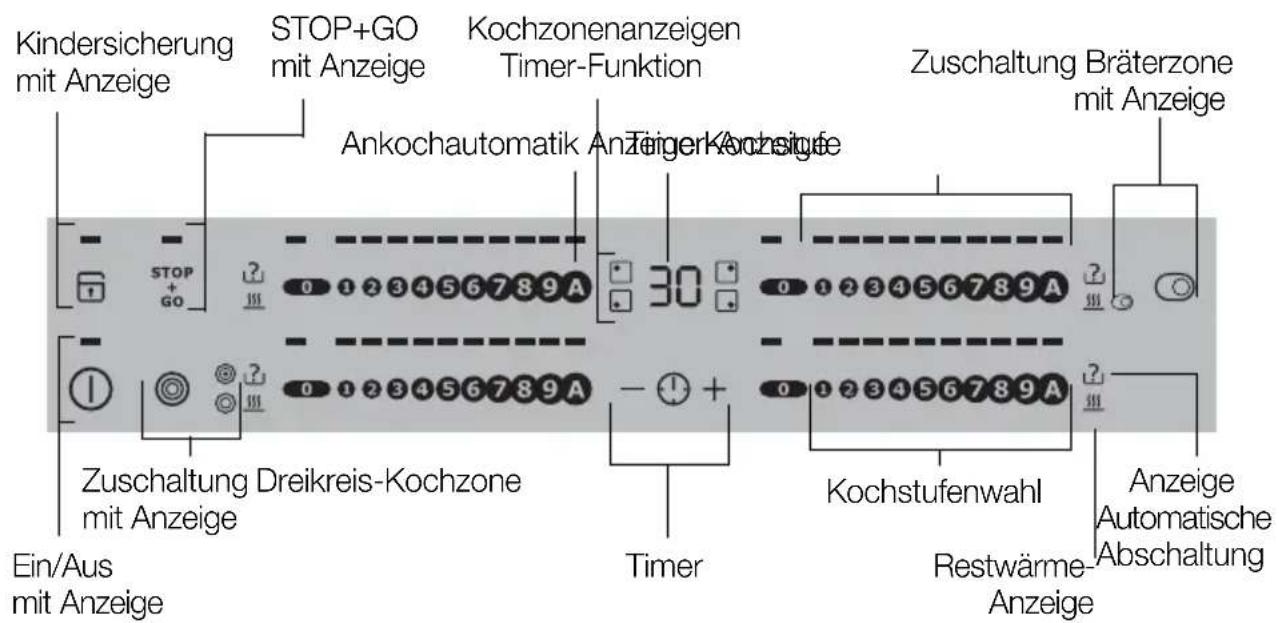

Ausstattung Bedienfeld

Kindersicherung mit Anzeige STOP+GO mit Anzeige Kochzonenanzeigen Timer-Funktion Ankochautomatik Anzeiger-Anzeige Zuschaltung Bräterzone mit Anzeige Zuschaltung Dreikreis-Kochzone mit Anzeige Ein/Aus mit Anzeige Timer Kochstufenwahl Restwärme-Anzeige Anzeige Automatische Abschaltung

Touch Control-Sensorfelder

Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen werden durch Berühren der Sensorfelder gesteuert und von Anzeigen und akustischen Signalen bestätigt.

Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu verdecken.

Sensorfeld Funktion
1	Ein / Aus Gerät ein- und ausschalten
	Kindersicherung Bedienfeld für Kinder sperren
STOP+GO	Stop+Go Warmhaltestufe ein-/ausschalten
0	Aus-Kochzone Kochzone ausschalten
1 - 9 / A	Kochstufen Kochstufen einstellen
A	Ankochautomatik	Ankochautomatik einschalten
1 Timer	Timer Auswahl
+	Einstellungen erhöhen	Timer-Zeit erhöhen
-	Einstellungen verringern	Timer-Zeit verringern
	Dreikreis Schaltung	Äußere Heizkreise ein- und ausschalten
	Bräterzone	Äußeren Heizkreis ein- und ausschalten

Anzeigen

Anzeige Beschreibung
§§§ Restwärme Kochzone ist noch warm
◎ mittlerer Kreis der 3-Kreis-Zuschaltung		Der mittlere Kreis der 3-Kreiszuschaltung ist eingeschaltet
◎ äußerer Kreis der 3-Kreis-Zuschaltung		Der äußere Kreis der 3-Kreiszuschaltung ist eingeschaltet
◎ äußerer Kreis der Bräterzuschaltung		Der äußere Kreis der Bräterzuschaltung ist eingeschaltet
E + Zahl Fehler Fehlfunktion ist aufgetreten
? automatische Abschaltung Abschaltung ist aktiv

Restwärmeanzeige

Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die Kochzonen einige Zeit zum Abkühlen. Restwärmeanzeige ____ beachten.

Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.

10 electrolux gerätebeschreibung

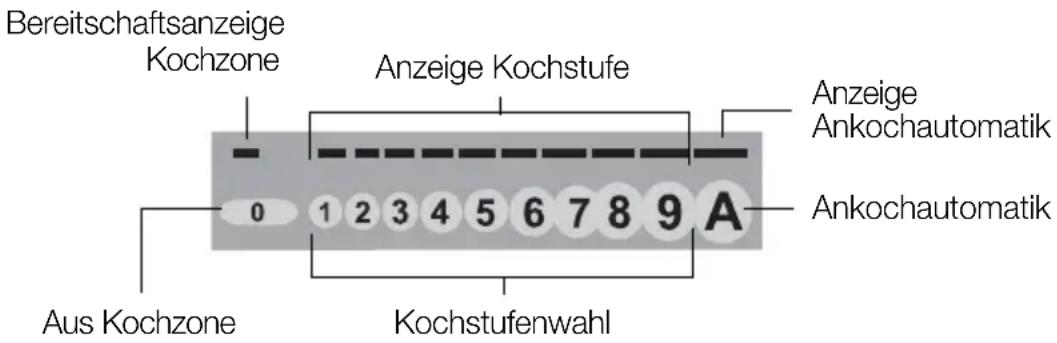

Bedienleiste

Die Kochstufe und die Ankochautomatik werden über die Bedienleiste eingestellt. Die Kochstufenanzeige besteht aus einer Kette von Leuchtelementen.

Bereitschaftsanzeige Kochzone Anzeige Kochstufe Anzeige Ankochautomatik 0 1 2 3 4 5 6 7 8 9 A Aus Kochzone Kochstufenwahl Ankochautomatik

Wird die Bedienleiste länger als 6 Sekunden berührt, ertönt ein akustisches Signal und das Gerät schaltet sich ab.

Bedienung des Gerätes

Gerät ein- und ausschalten

	Bedienfeld Anzeige
Einschalten	1 Sekunde berühren	leuchtet. Die Betriebsbereitschaftsanzeigen der einzelnen Kochzonen leuchten ebenfalls
Ausschalten	1 Sekunde berühren	erlischt. Die Betriebsbereitschaftsanzeigen der einzelnen Kochzonen erlöschen auch.

Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

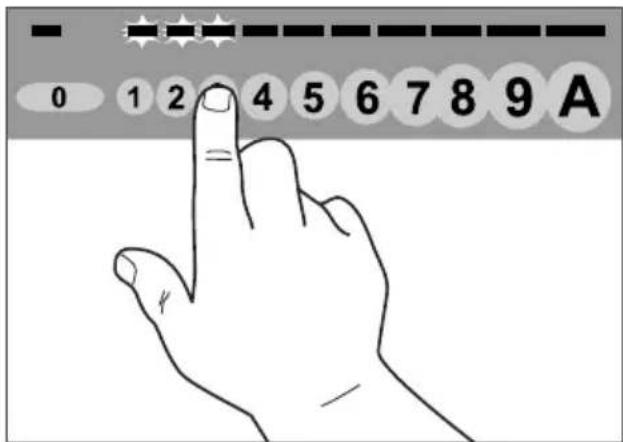

Kochstufe einstellen

Die Bedienleiste an der Position der gewünschten Kochstufe berühren. Die Kochstufe wird in der Anzeige angezeigt. Eventuell nach links oder rechts korrigieren. Nicht loslassen, bevor die gewünschte Kochstufe erreicht ist.

0 1 2 4 5 6 7 8 9 A

12 electrolux bedienung des gerätes

Äußere Heizkreise ein- und ausschalten

Durch Ein- oder Ausschalten der äußeren Heizkreise können die Heizflächen der Größe des Kochgeschirrs angepasst werden.

Vor dem Einschalten eines äußeren Heizkreises muss jeweils der innere Heizkreis eingeschaltet sein.

Dreikreis-Kochzone Sensorfeld Anzeige
Mittleren Heizkreis einschalten	1-2 Sekunden berühren leuchtet
Äußeren Heizkreis einschalten	1-2 Sekunden berühren und leuchteten
Äußeren Heizkreis ausschalten	1-2 Sekunden berühren entscht
Mittleren Heizkreis ausschalten	1-2 Sekunden berühren entscht

Bräterzone Sensorfeld	Anzeige
Äußeren Heizkreis einschalten	1-2 Sekunden berühren leuchtet
Äußeren Heizkreis ausschalten	1-2 Sekunden berühren erlscht

Bedienfeld verriegeln/entriegeln

Das Bedienfeld kann mit Ausnahme des Sensorfeldes „Ein/Aus“ jederzeit verriegelt werden, um ein Verstellen der Einstellungen, z.B. durch Darüberwischen mit einem Lappen, zu verhindern.

Bedienfeld Anzeige

Einschalten berühren leuchtet

Ausschalten berühren erlischt

Beim Ausschalten des Geräts wird die Verriegelung automatisch ausgeschaltet.

STOP+GO-Funktion ein- und ausschalten

Die STOP+GO-Funktion schaltet alle eingeschalteten Kochzonen gleichzeitig in die Warmhaltestufe und wieder in die vorher eingestellte Kochstufe.

Bedienfeld Anzeige

Einschalten berühren Warmhaltestufe

Ausschalten berühren vorher eingestellte Kochstufe (nicht Ankoch-Automatik)

Timer-Funktionen werden durch STOP+GO nicht angehalten.

STOP+GO verriegelt das gesamte Bedienfeld bis auf das Sensorfeld ①.

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Beim Einstellen einer Kochstufe mit der Ankochautomatik schaltet die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück.

Schritt	Bedienfeld	Anzeige
1.	Ankochstufe A wählen	Anzeige von A blinkt
2.Die gewünschte Kochstufe zwischen 1 und 8 wählen		die gewünschte Kochstufe wird angezeigt. Anzeige von A leuchtet. Solange die Anzeige von A leuchtet, arbeitet das Gerät mit voller Leistung.Nach Ablauf des Ankochstoßes erlischt die Anzeige von A

Die Dauer des automatischen Ankochstoßes ist abhängig von der eingestellten Kochstufe.

Kochstufe Dauer des Ankochstoßes[min:sek]
1 1:00
2 1:40
3 4:50
4 6:30
5 10:10
6 2:30
7 3:30
8 4:30
9 ---

Kindersicherung verwenden

Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.

Kindersicherung einschalten

Schritt Bedienfeld Kontrolllampe
1. Gerät einschalten(keine Kochstufe einstellen)		leuchtet. Die Betriebsbereitschaftsanzeigen der einzelnen Kochzonen leuchten
2.	4 Sekunden berühren	über leuchtet
Die Kindersicherung ist eingeschaltet.

Kindersicherung ausschalten

Schritt Bedienfeld Kontrolllampe
1. Gerät einschalten(keine Kochstufe einstellen)		über leuchtet
2.	4 Sekunden berühren	über erlischt
3.Gerät ausschalten.
Die Kindersicherung ist ausgeschaltet.

Die Kindersicherung kann nur ein- und ausgeschaltet werden, wenn keine Kochstufe eingestellt ist.

Kindersicherung überwinden

Die Kindersicherung kann damit für einen einmaligen Kochvorgang ausgeschaltet werden; sie bleibt danach weiter aktiv.

Schritt	Bedienfeld	Kontrolllampe
1.	1 Gerät einschalten	über leuchtet
2.	4 Sekunden berühren	über erlischt
Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden.Nach dem Ausschalten ist die Kindersicherung weiterhin aktiv.

Nach dem Überwinden der Kinder- sicherung muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt wer- den, sonst schaltet sich das Gerät automatisch aus.

Timer verwenden

Funktion Voraussetzung Ergebnis nach Ablauf		der Zeit
Abschaltautomatik bei einer eingestellten Kochstufe		akustisches Signal00 blinktKochzone schaltet aus
Kurzzeitmesser bei nicht verwendeten Kochzonen		akustisches Signal00 blinkt

Wurde nur ein Kurzzeitmesser eingestellt, kann dieser nur bei eingeschaltetem Gerät geändert werden.

Wird zusätzlich zu einem eingestellten Kurzzeitmesser an dieser Kochzone eine Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet.

Wird eine Kochzone ausgeschaltet wird die eingestellte Timer-Funktion mit ausgeschaltet.

Kochzone auswählen

Schritt Bedienfeld Anzeige
1. 1xberühren Kontrolllampe der ersten Kochzone blinkt
2. 1xberühren Kontrolllampe der zweiten Kochzone blinkt
3. 1xberühren Kontrolllampe der dritten Kochzone blinkt
4. 1xberühren Kontrolllampe der vierten Kochzone blinkt

Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste verbleibende Zeit aller Timer-Funktionen angezeigt und die zugehörige Kontrolllampe blinkt.

Zeit einstellen

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt
2.	+ oder — berühren	00 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.Die Zeit ist eingestellt.Die Zeit läuft rückwärts ab.

Timer-Funktion ausschalten

Schritt Bedienfeld Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
2.	— berühren	Die verbleibende Zeit zählt rückwärts bis 00.
Die Kontrolllampe erlischt.Die Timer-Funktion für die ausgewählte Kochzone ist ausgeschaltet.

Zeit verändern

Schritt Bedienfeld Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
2.	+ oder — berühren	01 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.Die Zeit ist eingestellt.Die Zeit läuft rückwärts ab.

Verbleibende Zeit einer Kochzone anzeigen

Schritt Bedienfeld Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.

Akustisches Signal ausschalten

Schritt Bedienfeld Akustisches Signal
1.	💡 berühren	Akustische Quittierung.
Akustisches Signal verstummt.

Automatische Abschaltung

Kochfeld

• Wird nach dem Einschalten des Kochfeldes nicht innerhalb von ca. 10 Sekunden bei einer Kochzone eine Kochstufe eingestellt, schaltet das Kochfeld automatisch ab.
• Werden ein oder mehrere Sensorfelder länger als ca. 10 Sekunden durch Gegenstände (Topf o.ä.) verdeckt, ertönt ein Signal und das Kochfeld schaltet automatisch ab.
• Werden alle Kochzonen ausgeschaltet, schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.

Bedienfeld

- Werden bei ausgeschaltetem Gerät ein oder mehrere Sensorfelder des Bedienfeldes länger als 10 Sekunden verdeckt, ertönt ein Signalton. Der Signalton schaltet sich automatisch ab, wenn die Sensorfelder nicht mehr verdeckt sind.

Kochzonen

- Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch aus. wird angezeigt. Vor der erneuten Verwendung muss die Kochzone auf gestellt werden.

Kochstufe Abschaltung nach

1 - 2 6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

Tipps zum Kochen und Braten

Acrylamidhinweis

Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Kochgeschirr

•Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein.
- Geschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu entfernen sind.

22 electrolux tipps zum kochen und braten

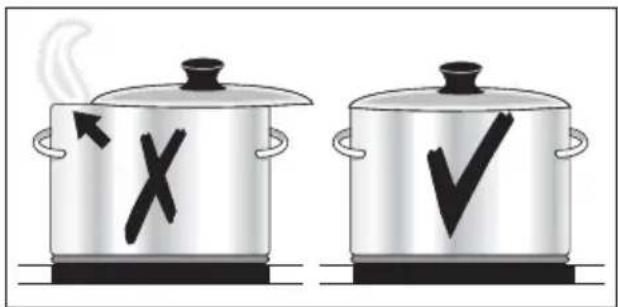

Energiesparen

Kochgeschirr grundsätzlich vor dem Einschalten der Kochzone aufsetzen.

Töpfe, wenn möglich, immer mit dem Deckel verschließen.

Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen.

Topfboden und Kochzone sollten gleich groß sein.

Anwendungsbeispiele zum Kochen

Die Angaben in folgender Tabelle sind Richtgrößen.

Kochstufe	Gar-vorgang	Geeignet für Dauer	Hinweise/Tipps
0 Nachwärme, Aus-Stellung
1	Warm-halten	Warmhalten von gegarten Speisen	nach Bedarf Abdecken
1-2	Schmel-zen	Sauce hollandaise,Schmelzen von Butter,Schokolade, Gelatine	5-25 Min.	Zwischendurch umrühren
	Stocken	Schaumomelett, Eierstich 10-40 Min. Mit Deckel garen
2-3	Quellen	Quellen von Reis und Milch-gerichtenErhitzen von Fertiggerichten	25-50 Min.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milch-gerichte zwischendurch umrühren
3-4	DämpfenDünsten	Dünsten von Gemüse, Fisch Schmoren von Fleisch	20-45 Min.	Bei Gemüse wenig Flüssigkeit zugeben (einige Esslöffel)
4-5	Kochen	Dämpfen von Kartoffeln 20-60 Min.		Wenig Flüssigkeit verwenden, z. B.: Max. 1⁄4 l Wasser auf 750 g Kartoffeln
		Kochen größerer Speise-mengen, Eintopfgerichte und Suppen	60-150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten
6-7	Mildes Braten	Schnitzel, Cordon bleu, Ko-telett, Frikadellen, Bratwürs-te, Leber, Mehlschwitze, Eier,Eierkuchen, Krapfen frittieren	fortlaufend backen	Zwischendurch wenden
7-8	Starkes Braten	Kartoffelpuffer, Lenden-stücke, Steaks, Flädle	5-15 Min.pro Pfanne	Zwischendurch wenden
9	Ankochen Anbraten Frittieren	Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

24 electrolux reinigung und pflege

Reinigung und Pflege

Vorsicht! Verbrennungsgefahr durch Restwärme.

Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser und Spülmittel reinigen.

Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstände mit Wasser und Spülmittel entfernen.

Gerät nach jedem Gebrauch reinigen

1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
2. Gerät mit einem sauberen Tuch trockenreiben.

Verschmutzungen entfernen

1. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.
2. Verschmutzungen mit gleitender Klinge entfernen.
3. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
4. Gerät mit einem sauberen Tuch trockenreiben.

	entfernen
Art der Verschmutzung sofort		bei abgekühltem Gerät	mit
Zucker, zuckerhaltige Speisen ja ---			Reinigungsschaber*
Kunststoffe, Aluminiumfolien ja ---
Kalk- und Wasserränder --- ja			Glaskeramik- oder Edelstahlreiniger*
Fettspritzer --- ja
metallisch schimmernde Verfärbungen	--- ja

*Reinigungsschaber, Glaskeramik- oder Edelstahlreiniger sind im Fachhandel erhältlich

Hartnäckige Verschmutzungen mit einem Glaskeramik- oder Edelstahlreiniger entfernen.

Kratzer oder dunkle Flecken in der Glaskeramik, lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Gerätes nicht.

Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Die Kochzonen lassen sich nicht einschalten oder funktionieren nicht	Seit dem Einschalten des Geräts sind mehr als 10 Sekunden vergangen	Gerät wieder einschalten.
	Die Kindersicherung ist eingeschaltet	Kindersicherung deaktivieren (siehe Kapitel „Kindersicherung“)
	Mehrere Sensorfelder wurden gleichzeitig berührt	Nur ein Sensorfeld berühren
	Automatische Abschaltung hat ausgelöst	Eventuell auf dem Bedienfeld liegende Gegenstände (Topf, Lappen o.ä.) entfernen. Gerät wieder einschalten
	Auf dem Bedienfeld steht Wasser oder das Bedienfeld ist mit Fettspritzern bedeckt	Bedienfeld abwischen
Signalton ertönt bei ausgeschaltetem Gerät	Das Bedienfeld ist durch Ge-genstände ganz oder teilweise bedeckt	Gegenstände entfernen
	Auf dem Bedienfeld steht Wasser oder das Bedienfeld ist mit Fettspritzern bedeckt	Bedienfeld abwischen
Die Restwärme-Anzeige zeigt nichts an	Die Kochzone ist nur kurz in Betrieb gewesen und daher noch nicht heiß	Sollte die Kochzone heiß sein, den Kundendienst rufen.
Signalton ertönt und Gerät schaltet sich ein und nach 5 Sek. wieder aus; nach 5 Sek. ertönt ein weiterer Signalton	Das Ein/Aus Sensorfeld wurde verdeckt	Keine Gegenstände auf dem Bedienfeld ablegen
? leuchtet Automatische Abschaltung hat ausgelöst		Kochzone ausschalten. Kochzone wieder einschalten
E und Zahl wird angezeigt	Fehler in der Elektronik	Gerät einige Minuten vom Netz trennen (Sicherung der Hausinstallation herausnehmen) Wird nach dem Einschalten wieder End Zahl angezeigt, den Kundendienst rufen

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.

Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Montageanweisung

Sicherheitshinweise

ACHTUNG! Unbedingt lesen.

Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.).

Die Montage darf nur von einer Fachkraft ausgeführt werden.

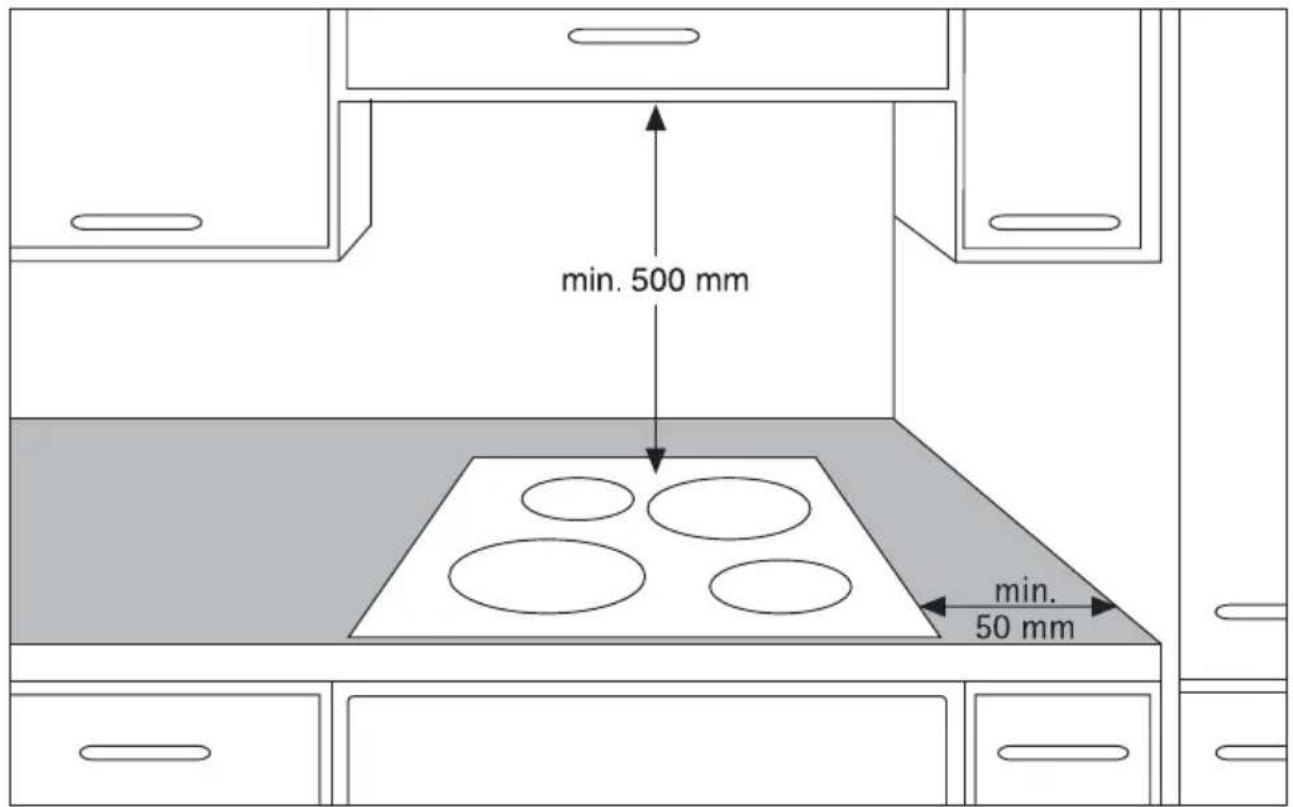

Die Mindestabstände zu anderen Gerä- ten und Möbeln sind einzuhalten.

Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein.

Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.

Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab.

Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen und aufspringende Fenster können sonst heißes Kochgeschirr von der Kochstelle reißen.

Verletzungsgefahr durch e lektrischen Strom

•Die Netzanschlussklemme liegt an Spannung.
- Netzanschlussklemme spannungsfrei machen.
- Anschlussschema beachten.
- Sicherheitsregeln der Elektrotechnik beachten.
- Berührungsschutz durch fachgerechten Einbau sicherstellen.
- Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.

Schäden durch elektrischen Strom

• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Klemmverbindungen fachgerecht ausführen.
  •Kabel zugentlasten.

- Bei 1 oder 2 phasigem Anschluss muss jeweils die passende Netzanschlussleitung vom Typ H05BB-F Tmax 90°C (oder höherwertig) eingesetzt werden.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung (Typ H05BB-F Tmax 90°C; oder höherwertig) ersetzt werden. Diese ist beim Kundendienst erhältlich.

In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen.

Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze.

Dichtung in Falz kleben

- Den Falz in der Arbeitsplatte reinigen.

- Das mitgelieferte, einseitig selbstklebende Dichtungsband auf die Oberseite des Falzes entlang des Ausschnitts aufkleben:

–Das Dichtungsband entsprechend den Kantenlängen des Falzes in vier Teile schneiden.

-Für die vier Ecken des Falzes müssen die Enden der Dichtungsbänder auf Gehrung geschnitten werden. Die Enden nicht übereinander kleben.

–Das Dichtungsband bündig in den Winkel des Falzes kleben, damit beim Verfugen keine Silikonmasse auf die Unterseite der Glaskeramik gelangen kann.

—Die Bänder beim Einkleben nicht dehnen.

Montage

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Vertriebs GmbH

Muggenhofer Straße 135

D-90429 Nürnberg

* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

•Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
•Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
- Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
- Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
- Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

www.electrolux.com

Albania +35 5 4 261	450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone] Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark +45 70 11	74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone]	Mustamäe tee 24, 10621 Tallinn
España +34 902 11	63 88	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain [phone]		Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lithuania	[phone]	Žirmūnu 67, LT-09001 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge [phone] Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o. Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiée SK, Seberíniho 1, 821 03 Bratisla-va
Suomi www.electrolux.fi
Sverige [phone]		Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim Istanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“
Україна	[phone]	04074 Київ, вул.Автозаводська, 2а, БЦ „Алкон“

Service

Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:

Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes

Wenden Sie sich an die Juno Hausgeräte Infoline:

Telefon: [phone](0,12 Euro/Min)**

Internet: www.juno.de

Bei technischen Störungen

Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten:

Rufen Sie den Kundendienst:

Telefon: [phone]* (0,09 Euro/Min)**

Fax: [phone] (0,12 Euro/Min)**

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

-Modellbezeichnung

-Produkt-Nummer (PNC)

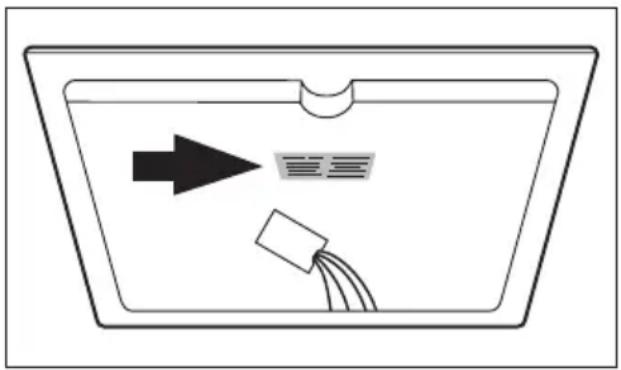

–Serien-Nummer (S-No.) (Nummern siehe Typschild)

-Art der Störung

-eventuelle Fehlermeldung, die das Gerät anzeigt

-dreistellige Buchstaben-Zahlenkombination der Glaskeramik

Ersatzteile, Zubehör und Pflegemittel

Telefon: [phone] (0,12 Euro/Min)**

Fax: [phone] (0,12 Euro/Min)**

Internet: www.juno.de

*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen Service-Partner verbunden.

**) Deutsche Telekom/Stand Januar 2002

www.electrolux.com

www.juno-electrolux.de
