BEDIENUNGSANLEITUNG JHT6439K Juno Electrolux

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise

Montage

Gerätebeschreibung

Gebrauchsanweisung

Praktische Tipps und Hinweise 9

Reinigung und Pflege 10

Was tun, wenn ... 11 4

Technische Dateß 12

Umwelttipps 8

Änderungen vorbehalten.

SICHERHEITSHINWEISE

⚠️ Warnung! Diese Anweisungen gelten nur für die Länder, deren Symbole auf der Umschlagseite dieser Broschüre abgebildet sind.

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

ALLGEMEINE SICHERHEIT

⚠️ Warnung! Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen dieses Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

SICHERHEIT FÜR KINDER

- Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Halten Sie Kinder während und nach dem Betrieb vom Gerät fern, bis das Gerät kalt geworden ist.

GEBRAUCH

• Entfernen Sie vor der ersten Inbetriebnahme des Geräts sämtliches Verpackungsmaterial und alle Aufkleber vom Gerät sowie die Schutzfolie vom Edelstahlbedienfeld (falls vorhanden). Entfernen Sie nicht das Typenschild. Dies könnte zum Ausschluss der Gewährleistung führen.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus (Position „Aus“).
• Die Brenner und zugänglichen Geräteteile sind während des Betriebs und auch noch einige Zeit danach heiß. Legen Sie kein Besteck und keine Topfdeckel auf das Kochfeld. Kochgeschirr kann samt Inhalt umkippen. Es besteht Verbrennungsgefahr!
• Überhitzte Fette und Öle entzünden sich sehr schnell. Es besteht Brandgefahr.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Beobachten Sie das Gerät während des Betriebs.
• Achten Sie darauf, dass keine Flüssigkeit in die Öffnungen auf der Oberseite des Kochfelds fließt.
• Schalten Sie das Kochfeld niemals ohne Kochgeschirr ein.
• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Benutzen Sie es

nicht für gewerbliche oder industrielle Zwecke.

• Das Gerät ist ausschließlich für die haushaltsübliche Zubereitung von Speisen bestimmt. So werden Verletzungen von Personen oder Schäden am Eigentum vermieden.
• Verwenden Sie ausschließlich Töpfe und Pfannen mit einem Bodendurchmesser, der der Größe der Brenner entspricht. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
• Verwenden Sie kein Kochgeschirr mit einem kleineren Durchmesser als dem der Kochzone. Die Griffe des Kochgeschirrs können von der Flamme erhitzt werden. Näheres hierzu entnehmen Sie dem Kapitel „Praktische Tipps und Hinweise“.
• Das Kochgeschirr darf nicht die Bedienelemente behindern.
• Um Sicherheitsrisiken zu vermeiden, stellen Sie sicher, dass das Kochgeschirr nicht über die Ränder des Kochfeldes herausragt, und dass es mittig auf den jeweiligen Kochzonen ausgerichtet ist.
• Benutzern Sie kein instabiles Kochgeschirr oder Kochgeschirr mit beschädigtem Boden, da dieses kippen und einen Brand verursachen kann.
• Stellen Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, und/oder schmelzbare Gegenstände (aus Kunststoff oder Aluminium) in das Gerät, in die Nähe des Gerätes oder auf das Gerät. Es besteht Explosions- und Brandgefahr!
• Verwenden Sie ausschließlich das mit dem Gerät gelieferte Zubehör.
• Gehen Sie beim elektrischen Anschluss des Geräts sorgsam vor. Achten Sie darauf, dass das Gerät oder heißes Kochgeschirr nicht von Stromkabeln berührt wird. Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.
• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.

MONTAGE

- Lesen Sie unbedingt die folgenden Hinweise. Der Hersteller übernimmt

keinerlei Haftung für Verletzungen von Personen oder Tieren oder für Schäden am Eigentum, wenn diese auf die Nichteinhaltung der folgenden Bedingungen zurückzuführen sind.

• Um das Risiko von Sachschäden oder Verletzungen zu vermeiden, dürfen Installation, Strom- und Gasanschluss, Einstellung und Wartung des Geräts ausschließlich von Fachleuten unter Beachtung der Normen und örtlich geltenden Bestimmungen durchgeführt werden.
• Stellen Sie sicher, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Lieferanten.
• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
• Installieren Sie das Kochfeld nicht über Haushaltsgeräten, wenn die Montageanleitung dies nicht zulässt.
• Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.
• Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Die im Einsatzland des Geräts geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheits- und Recyclingbestimmungen, Sicherheitsregeln der Elektrotechnik usw.).
• Die Mindestabstände zu anderen Geräten sind einzuhalten.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert werden.
• Die Ausschnittkanten an der Arbeitsplatte müssen mit einem geeigneten Dichtungsmaterial vor Feuchtigkeit geschützt werden.

• Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine geeignete Dichtung erforderlich.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit, die z. B. durch einen Geschirrspüler oder Backofen entstehen können.

• Installieren Sie das Gerät nicht direkt neben Türen oder unter Fenstern. Andernfalls kann heißes Kochgeschirr durch das Öffnen von Türen oder Fenstern vom Kochfeld gestoßen werden.
• Prüfen Sie vor Anschluss des Gerätes, ob die örtlichen Anschlussbedingungen (Gasart und Gasdruck) und die Geräte-einstellung übereinstimmen. Die Einstellwerte für das Gerät sind auf dem Typenschild in der Nähe des Gaszufuhrrohrs angegeben.
• Das Gerät wird nicht an eine Abluftanlage angeschlossen. Es muss gemäß den geltenden einschlägigen Bestimmungen installiert und angeschlossen werden Besondere Aufmerksamkeit muss den Bestimmungen hinsichtlich der Belüftung geschenkt werden.
• Beim Gebrauch eines Gaskochfelds entsteht in dem Raum, in dem das Gerät installiert wurde, Wärme und Feuchtigkeit. Sorgen Sie für gute Belüftung in der Küche: Halten Sie natürliche Belüftungsöffnungen offen oder installieren Sie eine mechanische Absauganlage (Abzugshaube).
• Wenn das Gerät über einen längeren Zeitraum intensiv genutzt wird, muss für zusätzliche Belüftung gesorgt werden (z.B. durch Öffnen eines Fensters oder Höherstellen der mechanischen Belüftungseinrichtung, falls vorhanden).
• Beachten Sie genau sämtliche Anweisungen zu den elektrischen Anschlüssen. Es besteht Stromschlaggefahr.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführen.
• An der Netzanschlussklemme liegt Spannung an.

• Die Netzanschlussklemme muss spannungsfrei gemacht werden.
- Der Berührungsschutz muss durch einen fachgerechten Einbau gewährleistet sein.
- Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
- Die Klemmverbindungen müssen von einem Elektroinstallateur fachgerecht ausgeführt werden.
- Am Kabel ist eine Zugentlastung erforderlich.
- Verwenden Sie das richtige Netzanschlusskabel. Ersetzen Sie ein defektes Netzkabel nur durch ein geeignetes Kabel. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.
- Bei der elektrischen Installation des Geräts ist eine Einrichtung vorzusehen, die es ermöglicht, alle Pole des Geräts mit einer Kontaktöffnungsbreite von mindestens 3 mm von der Spannungsquelle zu trennen.
- Wenn sich die Montagehalterung in Nähe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.
- Geeignete Trenneinrichtungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fl-Schutzschalter und Schütze.

ENTSORGUNG DES GERÄTS

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:
  – Trennen Sie das Gerät von der Stromversorgung.
  – Schneiden Sie das Netzkabel in der Nähe des Geräteanschlusses ab und entsorgen Sie es.
• Drücken Sie externe Gasrohre flach, falls montiert.
• Wenden Sie sich zur Entsorgung an die örtlichen zugelassenen Einrichtungen.

MONTAGE

Warnung! Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter

Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden.

GASANSCHLUSS

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegan- gen werden.

Wichtig! Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest.

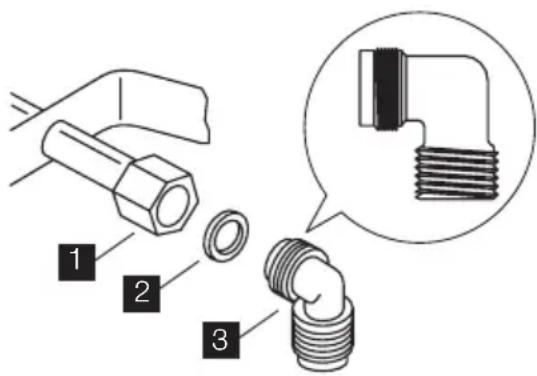

1 Schaftende mit Mutter
2 Unterlegscheibe
3 Rohrbogen

Anschluss mit flexiblem, nichtmetallischem Rohr:

Wenn der Anschluss über den gesamten Bereich hinweg leicht geprüft werden kann, können Sie ein flexibles Rohr verwenden. Befestigen Sie das flexible Rohr fest mit Rohrschellen.

Flüssiggas: Verwenden Sie die Gummi-Rohrbefestigung. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort. Das flexible Rohr kann verwendet werden, wenn:

– Die Raumtemperatur 30 °C nicht übersteigt;
– Es höchstens 1500 mm lang ist;
– Es nirgendwo eingeklemmt ist;
– Es weder unter Zug steht noch verdreht ist;
– Es keine scharfen Kanten oder Ecken berührt;
– Es leicht geprüft werden kann.
Das flexible Rohr muss auf Folgendes geprüft werden:
– Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge;
- Materialverhärtung, ausreichende Flexibilität;
– Korrosion der Rohrschellen;
– Ablauf des Verfalldatums.
Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

Wichtig! Nach der Installation die Dichtheit der Verbindungen stets mit einer Seifenlösung und nicht mit einer Flamme prüfen!

AUSTAUSCH DER DÜSEN

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkränze ab.
3. Entfernen Sie die Düsen mit einem Steckschlüssel 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten“).
4. Bringen Sie die Bauteile wieder an (führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).

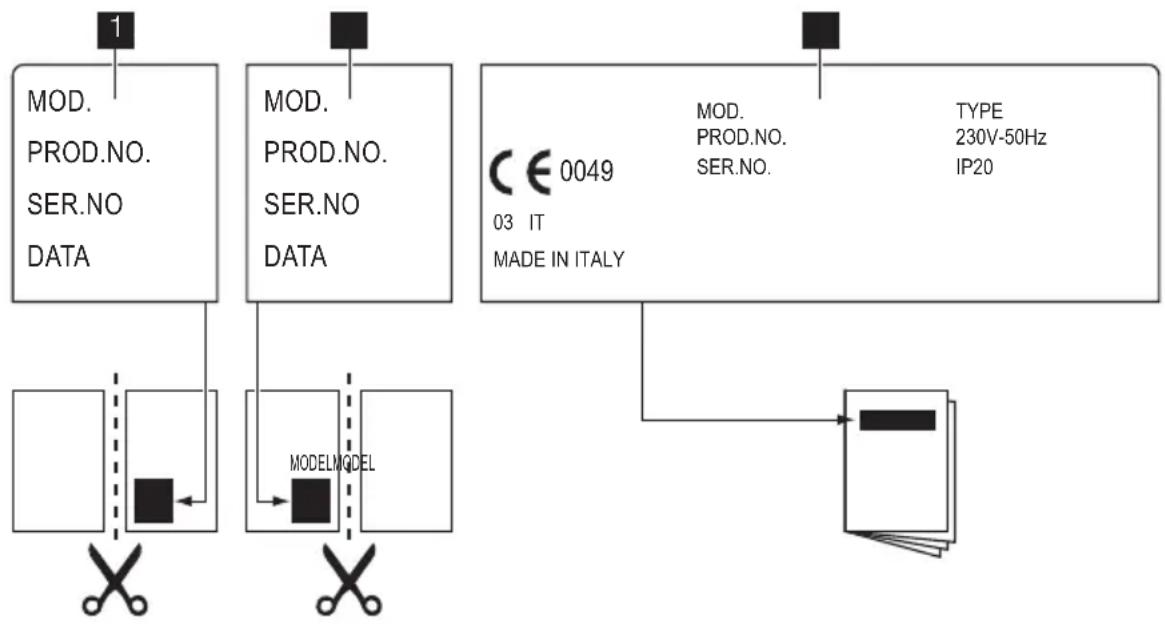

5. Ersetzen Sie das Typenschild (in der Nähe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.
   Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

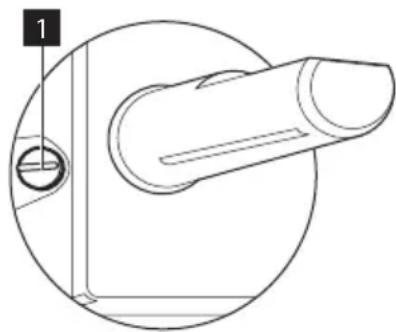

EINSTELLEN DER NIEDRIGSTEN STUFE

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.

2. Drehen Sie den Schalter auf die kleinste Flamme.

3. Ziehen Sie den Einstellknopf ab.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

• Wenn Sie von Erdgas (20 mbar) zu Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
• Wenn Sie von Flüssiggas zu Erdgas (20 mbar) wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung zurück.

Warnung! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

ELEKTRISCHER ANSCHLUSS

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel mit Stecker geliefert.
• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.
• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehr-

fachsteckdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.

• Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.
• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).
• Das Anschlusskabel darf nicht wärmer als 90 °C werden. Der blaue Nullleiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden. Der braune (oder schwarze) Phasenleiter (angeschlossen an Klemme „L“ auf der Klemmeiste) muss immer an die Strom führende Phase angeschlossen werden.

NETZKABEL ERSETZEN

Verwenden Sie als Ersatz für das Anschlusskabel nur ein Kabel des Typs H05V2V2-F T90 o. Ä. Stellen Sie sicher, dass der Kabelquerschnitt der Spannung und der Betriebstemperatur entspricht. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

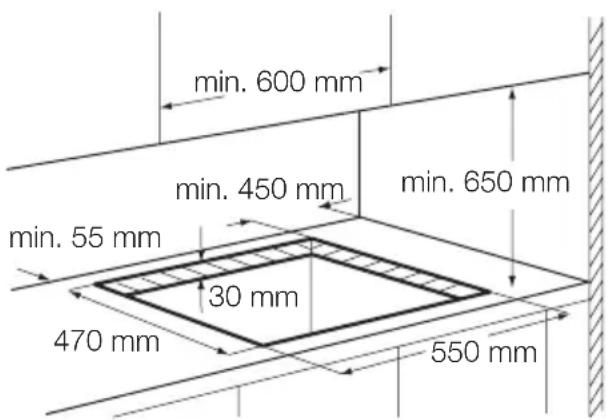

INTEGRIERTE MONTAGE

min. 600 mm min. 450 mm min. 650 mm min. 55 mm 30 mm 470 mm 550 mm

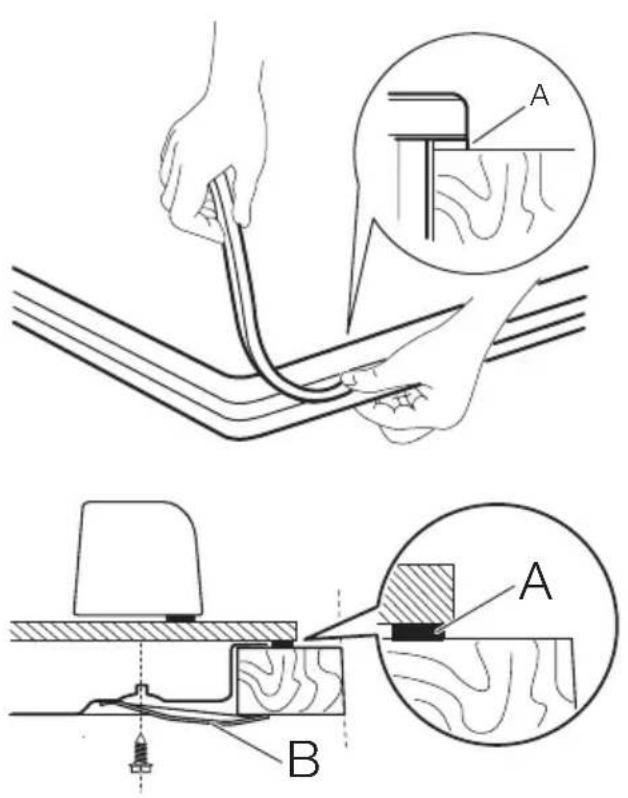

A) Mitgelieferte Dichtung B) Mitgelieferte Halterungen

EINBAUMÖGLICHKEITEN

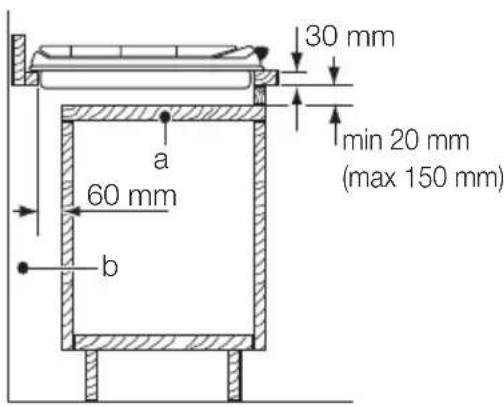

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.

30 mm min 20 mm (max 150 mm) 60 mm a b

a) Entfernbare Platte

b) Raum für Anschlüsse

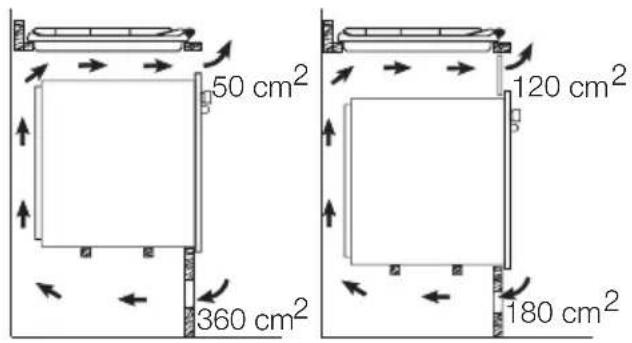

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

50 cm² 360 cm² 120 cm² 180 cm²

GERÄTEBESCHREIBUNG

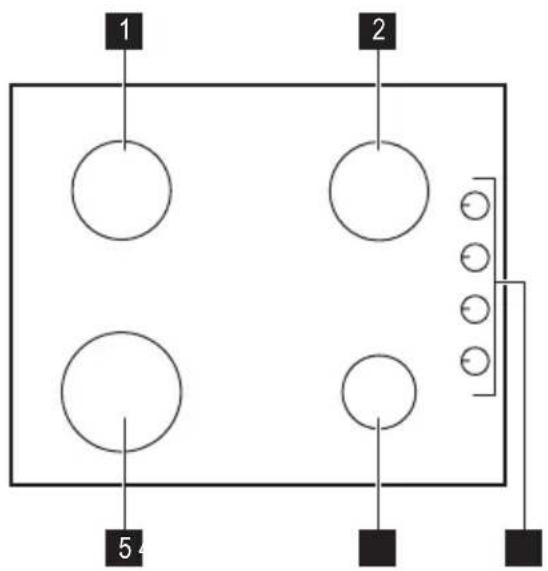

KOCHFELDANORDNUNG

1 Normalbrenner
2 Normalbrenner
3 Einstellknöpfe
4 Hilfsbrenner
5 Starkbrenner

KOCHSTELLEN-SCHALTER

Symbol Beschreibung
	keine Gaszufuhr / Gerät ausgeschaltet
	Zündstellung / maximale Gaszufuhr

Symbol Beschreibung
	minimale Gaszufuhr

GEBRAUCHSANWEISUNG

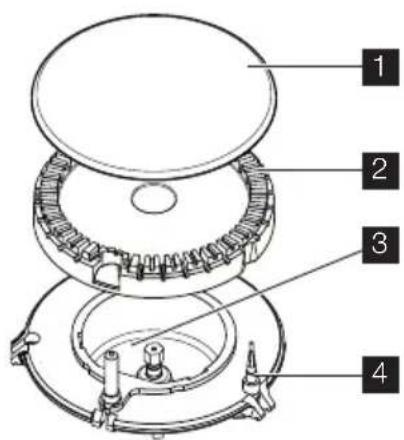

ZÜNDEN DES BRENNERS

! Warnung! Bei offenem Feuer in der Küche ist größte Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haftung

i Zünden Sie immer erst den Brenner, bevor Sie ein Kochgefäß darauf stellen.

So zünden Sie den Brenner:

1. Drehen Sie den Knopf nach links entgegen dem Uhrzeigersinn auf die Maximalstellung (☆) und drücken Sie ihn nach innen.

2. Halten Sie den Knopf etwa 5 Sekunden lang gedrückt, so dass sich das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.

3. Wenn die Flamme gleichmäßig brennt, stellen Sie sie auf die gewünschte Stufe ein.

i Lässt sich der Brenner auch nach einigen Versuchen nicht zünden, überprüfen Sie, ob die Brennerkrone und der dazugehörige Deckel korrekt sitzen.

⚠️ Warnung! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Wichtig! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchste Stufe.

i Falls der Brenner unbeabsichtigt er- lisch, drehen Sie den Schalter in die

Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

i Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

AUSSCHALTEN DES BRENNERS

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol ■.

⚠️ Warnung! Drehen Sie die Flamme immer zuerst zurück oder schalten Sie sie aus, bevor Sie den Topf herunternehmen.

PRAKTISCHE TIPPS UND HINWEISE

ENERGIE SPARENDES KOCHEN

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Siedetemperatur aufrecht erhalten wird.

⚠️ Warnung! Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Brenner entspricht. Verwenden Sie kein Kochgeschirr auf dem Kochfeld, das über dessen Ränder hinausragt.

Brenner Durchmesser des Kochgeschirrs
Starkbrenner 160 - 260 mm
Normalbrenner	120 - 220 mm
Hilfsbrenner 80 - 160 mm

⚠️ Warnung! Verwenden Sie kein Kochgeschirr aus Gusseisen oder Speckstein, und auch keine Grill- oder Sandwichplatten zum Kochen auf den Gasbrennern.

⚠️ Warnung! Bedecken Sie das Kochfeld nicht mit Alufolie, um die Oberfläche während des Kochvorgangs sauber zu halten.

⚠️ Warnung! Das Kochgeschirr darf nicht über das Bedienfeld ragen. Die Bedienelemente können sonst von der Flamme erhitzt werden. Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

⚠️ Warnung! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen, und stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf die Kochzonen.

Stellen Sie keine verformten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschütten und Verletzungen zu vermeiden.

⚠️ Warnung! Wärmeverteiler werden nicht empfohlen.
⚠️ Warnung! Heiße Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine

REINIGUNG UND PFLEGE

⚠️ Warnung! Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen. Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker des Gerätes.
⚠️ Warnung! Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.
⚠️ Warnung! Verwenden Sie zur Reinigung keine Scheuermittel, Scheuerschwämme aus Stahlwolle oder Säuren, da diese das Gerät beschädigen können.
i Kratzer oder dunkle Flecken auf dem Glas beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

• Sie können die Topfträger entfernen, um das Kochfeld leicht zu reinigen.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und -kronen mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.
• Reinigen Sie die Edelstahlteile mit Wasser und trocknen Sie sie dann mit einem weichen Tuch ab.
• Die Topfträger sind nicht spülmaschinenfest und müssen von Hand gespült werden.
• Falls Sie die Topfträger von Hand spülen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken mit einer Reinigungspaste.

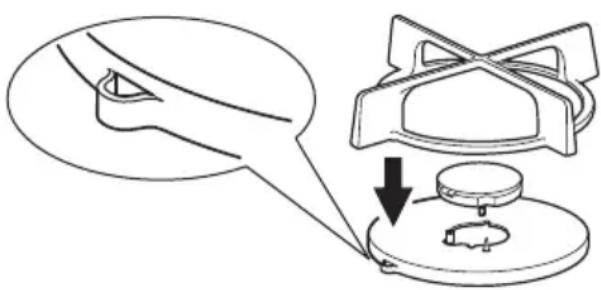

• Achten Sie darauf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.
• Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass die Arme der Topfträger in der Mitte des Brenners sind.
• Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädi-

gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

gungen der Oberseite des Kochfelds zu vermeiden.

Wischen Sie das Gerät nach der Reinigung trocken.

Verschmutzungen entfernen

1. – Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. – Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

2. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

3. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Vergewissern Sie sich, dass Sie die Topfträger wieder ordnungsgemäß aufsetzen. Um die Topfträger richtig einzusetzen, vergewissern Sie sich, dass der Arm des Topfträgers auf der Öffnung im Brennerfuß, wie in der Abbildung gezeigt, positioniert wird. Auf diese Weise sitzt der Topfträger fest und sicher.

⚠️ Warnung! Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

Warnung! Verschieben Sie das Kochgeschirr nicht auf der Glasplatte, ohne es anzuheben, um die Oberfläche nicht zu zerkratzen. Lassen Sie außerdem keine schweren oder spitzen Gegenstände auf die Glasplatte oder die Kante des Kochfeldes fallen.

REINIGEN DER ZÜNDKERZEN

Diese Funktion erfolgt über eine Keramik-zündkerze mit Metallelektrode. Halten Sie

zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

REGELMÄSSIGE REINIGUNG

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

WAS TUN, WENN ...

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betätigen der elektrischen Zündung.	• Kein Strom. • Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.• Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
• Brennerdeckel und Brenner-krone sitzen nicht richtig.	• Stellen Sie sicher, dass der Brennerdeckel und Brenner-krone richtig sitzen.
Gasflamme erlischt sofort nach dem Entzünden.	• Das Thermoelement ist nicht ausreichend erwärmt.	• Halten Sie den Schalter nach dem Entzünden ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt un-gleichmäßig.	• Speisereste an der Brenner-krone.	• Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde,

kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

IM ZUBEHÖRBEUTEL MITGELIEFERTE AUFKLEBER

Bringen Sie die Aufkleber, wie unten gezeigt, an:

1 Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil
3 Kleben Sie ihn auf die Gebrauchsanweisung

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsgemäß bearbeitet werden kann.

Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell ......
• Produktnummer (PNC) ......
• Seriennummer (S.N.) ......

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 580 mm
Länge 510 mm

Abmessungen der Kochfeldaussparung

Breite: 550 mm
Länge 470 mm

Wärmezufuhr

Starkbrenner 2,9 kW
Normalbrenner: 1,9 kW
Hilfsbrenner: 1,0 kW

GESAMTLEISTUNG: G20 (2E) 20 mbar = 7,7 kWG30/G31 (3B/P)50/50 mbar = 545 g/Std.
Netzanschluss: 230 V, 50 Hz
Kategorie: II2E3B/P
Gas-Anschluss: G 1/2"
Gasversorgung: G20 (2E) 20 mbar
Geräteklasse:	3

Bypass-Durchmesser

Brenner ∅ Bypass 1/100 mm
Hilfsbrenner 23

Brenner ∅ Bypass 1/100 mm

Normalbrenner 28
Starkbrenner 38

Gasbrenner

BRENNER NORMAL-LEISTUNG	REDU-ZIERTE LEISTUNG	NORMALLEISTUNG
		ERDGAS G20 (2E) 20 mbar		LPG (Butan/Propan) G30/G31 (3B/P) 50/50 mbar
	kW kW Inj. 1/100	mm	m3/Std. Inj.	1/100 mm	g/Std.
Hilfsbrenner 1.0 0.33 70 0.095 43 73
Normal-brenner	1.9 0.45 96 0.181 60 138
Starkbrenner	2.9 (Erdgas) 2.7 (LPG-Flüssiggas)	0.75 119 0.276 73 196

UMWELTTIPPS

Das Symbol ✉ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses

Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

VERPACKUNGSMATERIAL

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

www.electrolux.com/shop
