BEDIENUNGSANLEITUNG JON63140W Juno Electrolux

Mehr zu unserem Denken finden Sie unter www.electrolux.com

INHALT

Sicherheitshinweise 2

Gerätebeschreibung 5

Täglicher Gebrauch 5

Praktische Tipps und Hinweise 9

Reinigung und Pflege 19

Was tun, wenn ... 21

Umwelttipps 22

Montage 22

DEUTSCHLAND - Garantie/Kundendienst

www.electrolux.com 26

25

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Anwendung sorgfältig dieses Handbuch:

• Für Ihre persönliche Sicherheit und die Sicherheit Ihres Eigentums.
• Im Interesseder Umwe
• Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen oder verkaufen. Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Installation und Verwendung Schäden verursacht.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Unkenntnis verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sie die mit ihm verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- oder Verletzungsgefahr.
• Halten Sie Kinder und Tiere vom Gerät fern, wenn die Tür geöffnet ist oder wenn das Gerät in Betrieb ist. Andernfalls besteht Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.
• Verfügt das Gerät über eine Kindersicherung oder Tastensperre, machen Sie davon Gebrauch. Damit wird verhindert, dass Kinder oder Tiere das Gerät unbeabsichtigt in Betrieb nehmen.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann be- lt schädigt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie nach jedem Gebrauch das Gerät aus.

Montage

• Das Gerät darf nur von einem zugelassenen Elektriker aufgestellt und angeschlossen werden. Wenden Sie sich hierzu an einen zugelassenen Kundendienst, damit Geräteschäden oder Verletzungen vermieden werden.
• Stellen Sie sicher, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Lieferanten.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen. Entfernen Sie das Typenschild nicht. Dies könnte zum Ausschluss der Gewährleistung führen.
• Überzeugen Sie sich, dass das Gerät während der Aufstellung vom Stromnetz getrennt ist.
• Vorsicht beim Transport. Das Gerät ist schwer. Verwenden Sie stets Sicherheitshandschuhe. Heben Sie das Gerät nicht am Handgriff an.
• Die elektrische Installation muss eine Trennvorrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trennvorrich-

tung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Geeignete Trenneinrichtungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Die Einbaumöbel bzw. die Einbaunische, in die das Gerät eingebaut werden soll, müssen geeignete Abmessungen aufweisen.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

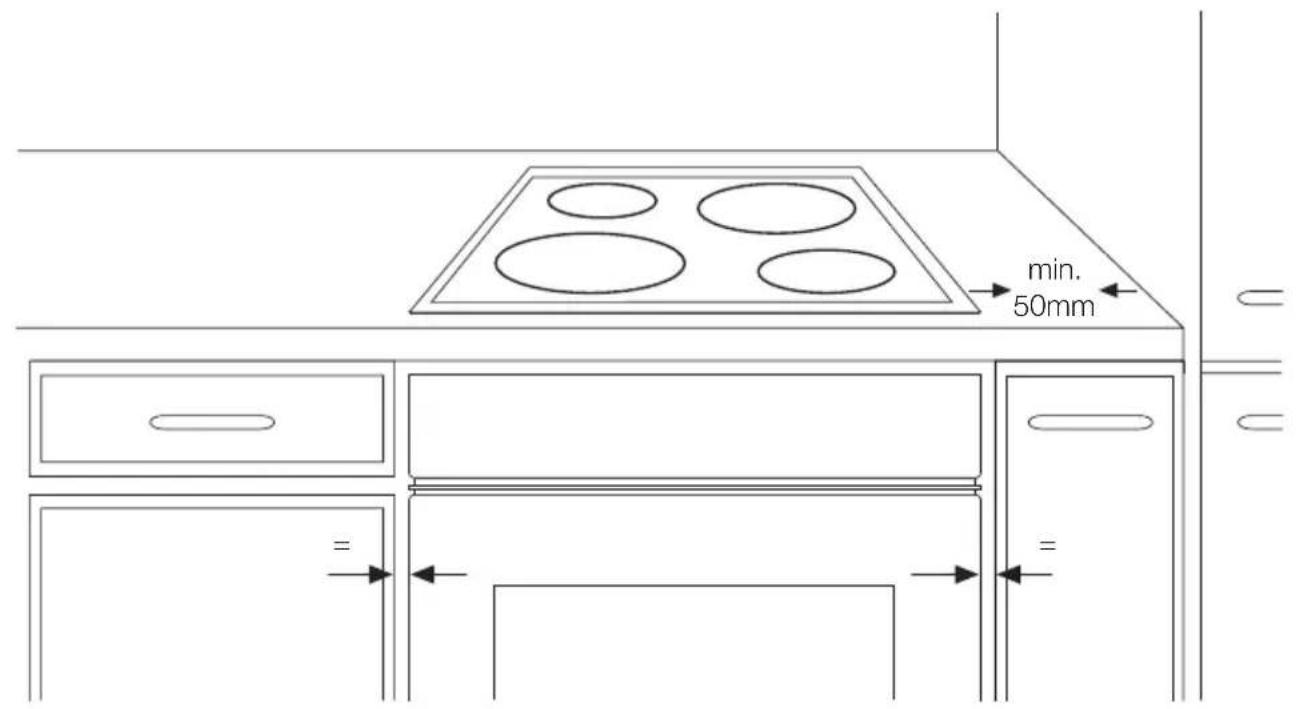

• Die Mindestabstände zu anderen Geräten sind einzuhalten.
• Das Gerät kann nicht auf einem Sockel aufgestellt werden.
• Einbaubacköfen und Einbaukochfelder sind mit einem speziellen Anschlusssystem ausgestattet. Um eine Beschädigung des Geräts zu vermeiden, verwenden Sie das Gerät nur zusammen mit Geräten desselben Herstellers.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Haushaltsstromversorgung entsprechen.
- Informationen zur Spannungsversorgung finden Sie auf dem Typenschild.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlängerungskabel. Es besteht Brandgefahr.
- Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
- Achten Sie darauf, den Netzstecker (sofern zutreffend) und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie immer direkt am Netzstecker (sofern zutreffend).

Gebrauch

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Benutzen Sie es nicht für gewerbliche oder industrielle Zwecke.
• Das Gerät ist ausschließlich für die haushaltsübliche Zubereitung von Speisen bestimmt. So werden Verletzungen von Personen oder Schäden am Eigentum vermieden.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Beim Betrieb wird der Innenraum des Geräts und das Zubehör heiß. Es besteht Verbrennungsgefahr. Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.
• Entfernen oder setzen Sie das Zubehör vorsichtig ein, um die Emailbeschichtung nicht zu beschädigen.
• Stehen Sie in sicherer Entfernung zum Gerät, wenn Sie die Backofentür während des Betriebs öffnen. Es kann heißer Dampf austreten. Es besteht Verbrennungsgefahr.
• Um eine Beschädigung oder die Verfärbung der Emailbeschichtung zu vermeiden:
• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie diesen nicht mit Alu-Folie.
• Stellen Sie kein heißes Wasser direkt in das Gerät.
  – Lassen Sie nach dem Abschalten des Geräts keine feuchten Gefäße oder Speisen im Backofeninnenraum stehen.
• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
• Üben Sie keinen Druck auf die geöffnete Gerätetür aus.
• Auch beim Grillen die Backofentür stets geschlossen halten.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät aus und trennen Sie es von der Stromversorgung.

• Vergewissern Sie sich vor Wartungsarbeiten, dass das Gerät abgekühlt ist. Es besteht Verbrennungsgefahr. Zusätzlich besteht die Gefahr, dass die Glasscheiben brechen.

• Halten Sie das Gerät jederzeit sauber. Ablagerungen von Fett oder Lebensmittelresten können einen Brand auslösen.

• Eine regelmäßige Reinigung verhindert den vorzeitigen Verschleiß des Oberflächenmaterials.
• Verwenden Sie für sehr feuchte Kuchen ein tiefes Backblech, um bleibende Frucht-saftflecken zu vermeiden.
• Reinigen Sie das Gerät nur mit Wasser und einer Seifenlösung. Dies dient Ihrer persönlichen Sicherheit und der Sicherheit Ihres Eigentums. Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger, scharfen Gegenständen, Scheuermitteln, Scheuerschwämmen aus Stahlwolle und Fleckenentfernern.
• Falls Sie ein Backofenspray verwenden, beachten Sie bitte unbedingt die Angaben des Herstellers.
• Reinigen Sie die Glastür nicht mit Scheuermitteln oder Metallschabern. Die hitzebeständige Oberfläche der inneren Glasscheibe kann beschädigt werden und zerspringen.
• Wenn die Türglasscheiben beschädigt sind, werden sie brüchig und können zerspringen. Sie müssen ausgetauscht werden. Wenden Sie sich hierzu an den Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie nicht die katalytische Email-beschichtung (falls vorhanden).

Brandgefahr

- Öffnen Sie die Tür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthal-

ten, kann ein Alkohol-Luftgemisch entstehen. Es besteht Brandgefahr.

• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in die Nähe des Geräts gelangen.
• Keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, und/oder schmelzbare Gegenstände (aus Kunststoff oder Aluminium) in das Gerät, in die Nähe des Gerätes oder auf das Gerät stellen.

Backofenlampe

- Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Backofenlampe austauschen. Es besteht die Gefahr eines elektrischen Schlags!

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an einen zugelassenen Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Trennen Sie das Gerät von der Stromversorgung.
– Schneiden Sie das Netzkabel ab und entsorgen Sie es.
- Entsorgen Sie die Türverriegelung. Damit wird verhindert, dass Kinder oder kleine Tiere im Gerät eingeschlossen werden können. Es besteht Erstickungsgefahr.

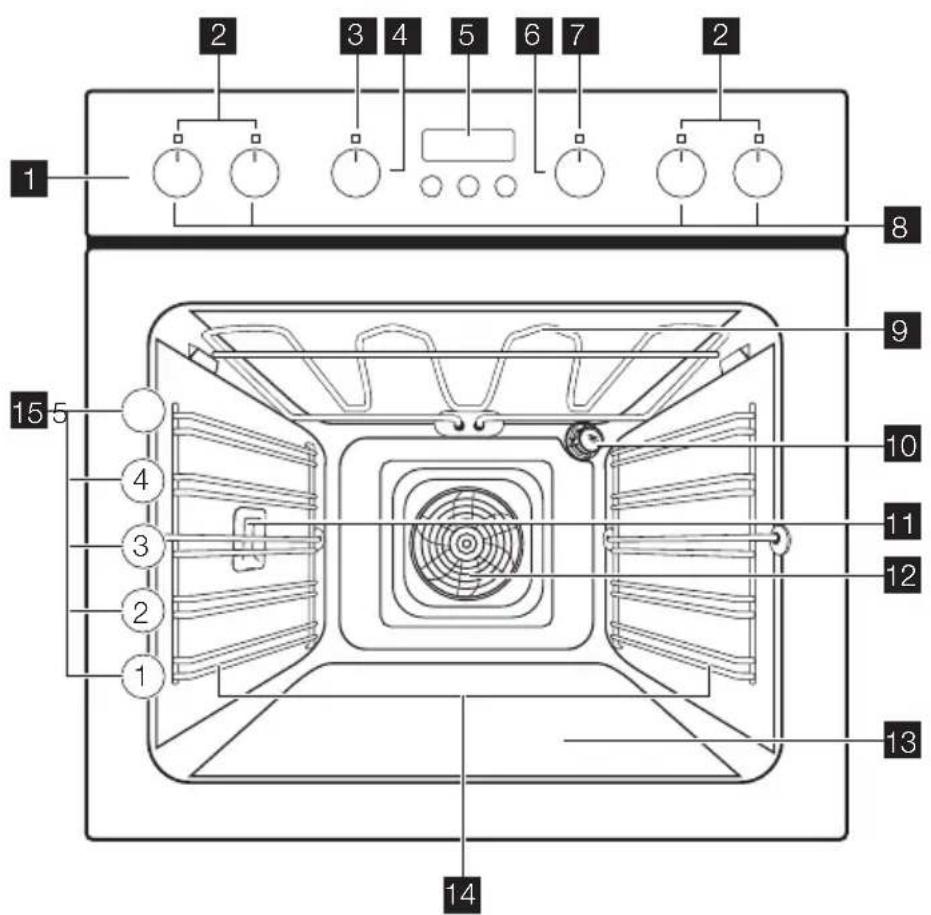

GERÄTEBESCHREIBUNG

Gesamtansicht

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1

1 Bedienblende
2 Kochzonenkontrolllampen
3 Betriebs-Kontrolllampe
4 Schalter Backofen-Funktionen
5 Display
6 Schalter für Temperaturwahl
7 Temperatur-Kontrolllampe
8 Kochzonenschalter
9 Heizelement
10 Backofenlampe
11 Backofenlampe
12 Gebläse und Rückwandheizelement

TÄGLICHER GEBRAUCH

Warnung! Siehe Kapitel „Sicherheitshinweise“.

Erstes Reinigen

• Entfernen Sie alle Teile aus dem Gerät.
• Reinigen Sie das Gerät vor dem ersten Gebrauch.

13 Unterhitze
14 Einschubgitter, herausnehmbar
15 Einschubebenen

Backofenzubehör

• Rost
Für Geschirr, Kuchenformen, Braten
- Backblech
Für Kuchen und Plätzchen
- Fettpfanne
Zum Backen und Braten oder zum Auffangen von austretendem Fett.

Wichtig! Siehe Kapitel „Reinigung und Pflege“.

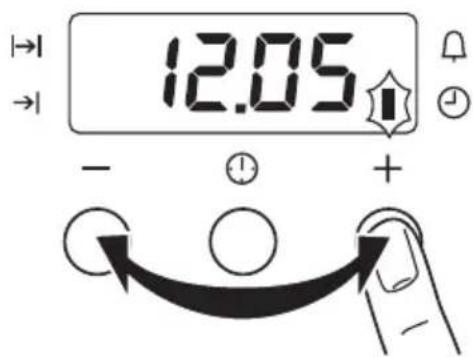

Einstellen der Uhrzeit

Der Backofen funktioniert erst, nachdem die Uhrzeit eingestellt wurde.

12.05 - +

Nach dem elektrischen Anschluss des Geräts oder bei einem Stromausfall blinkt die Zeitanzeige automatisch.

Stellen Sie die aktuelle Uhrzeit mit der Taste " + " oder " - " ein.

Nach etwa 5 Sekunden hört das Blinken auf und die Zeitanzeige zeigt die eingestellte Tageszeit an.

i Die Uhrzeit kann nur eingestellt werden, wenn keine Uhrfunktion (Dauer I→I oder Ende →) eingestellt ist.
i Drücken Sie den versenkbaren Schalter, um den Backofen zu benutzen. Der Schalter kommt dann heraus.

Ein- und Ausschalten des Backofens

1. Drehen Sie den Schalter für die Backofenfunktionen auf die gewünschte Funktion.
2. Drehen Sie den Schalter für die Temperaturwahl auf eine gewünschte Temperatur.

Die Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb ist.

Die Temperatur-Kontrolllampe leuchtet, solange die Backofentemperatur ansteigt.

1. Drehen Sie den Schalter für die Backofenfunktionen und den Schalter für die

Temperaturwahl auf die Position AUS, um den Backofen auszuschalten.

Kühlgebläse

Das Kühlgebläse schaltet sich automatisch ein, wenn das Gerät in Betrieb ist. Nachdem Sie das Gerät abgeschaltet haben, läuft das Kühlgebläse weiter, bis das Gerät abgekühlt ist.

Kochzonen

Mit den Schaltern für die Kochzonen bedienen Sie das Kochfeld, das Sie zusammen mit dem Backofen installiert haben. Weitere Informationen finden Sie in der Gebrauchsanweisung des Kochfelds.

Verwendung der Zweikreis-Kochzone

⚠️ Warnung! Drehen Sie den Schalter für die Zweikreis-Kochzone zum Einschalten der Zweikreis-Kochzone nach rechts (jedoch nicht über die Stopp-Position hinaus).

1. Drehen Sie den Schalter nach rechts auf die Position 9 und auf das Symbol Zweikreis-Kochzone. Anschließend fühlen Sie einen kleinen Widerstand.
2. Drehen Sie den Schalter zurück auf die gewünschte Kochstufe.
3. Nach dem Kochvorgang auf die AUS-Position zurückdrehen.
   Bei erneutem Einschalten der Zweikreis-Kochzone muss der größere Heizkreis zugeschaltet werden.

Kochstufen

Die Kochzonenkontrolllampen (siehe „Gesamtansicht“) geben an, welche Kochzone in Betrieb ist.

Schalter Funktion
	Zweikreis-Schalter
1-9 Kochstufen	(1 = niedrigste Kochstufe, 9 = höchste Kochstufe) Zwischenstellungen sind in den Bereichen 2-7 möglich.

1. Drehen Sie den Schalter auf die gewünschte Kochstufe.

2. Zum Beenden des Kochvorgangs muss der Schalter auf die Position „0“ gedreht werden.

Nutzen Sie die Restwärme, um den Energieverbrauch zu senken. Schalten

Sie die Kochzone ca. 5-10 Minuten vor Ende des Garvorgangs aus.

Backofenfunktionen

Backofenfunktion Anwendung
	Beleuchtung Mit dieser Funktion können Sie den Innenraum des Back-ofens beleuchten.
[2TKT]	Umluft mit Ringheizkörper	Zum Backen auf bis zu drei Ebenen gleichzeitig. Die Back-ofentemperatur wird gegenüber Ober-/Unterhitze um 20 - 40 °C niedriger eingestellt. Auch zum Dörren von Lebensmitteln.
[DB5G]	Pizzastufe	Zum Backen auf einer Ebene für Gerichte, die eine intensive-re Bräunung und Knusprigkeit des Bodens benötigen. Stel- len Sie die Backofentemperatur gegenüber Ober-/Unterhit- ze um 20-40 °C niedriger ein.
	Ober-/Unterhitze Zum Backen und Braten auf einer Ebene.
[3W6H]	Unterhitze	Zum Backen von Kuchen mit krossen Böden und zum Ein- kochen von Lebensmitteln.
[CBY8]	Auftauen Zum Auftauen gefrorener Lebensmittel.
	Grill	Zum Grillen flacher Lebensmittel in der Mitte des Rostes und zum Toasten.
[XX4K]	Großflächengrill	Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten.
[DT36]	Umluftgrill	Zum Braten größerer Fleischstücke oder Geflügel auf einer Ebene. Auch zum Überbacken und Bräunen.

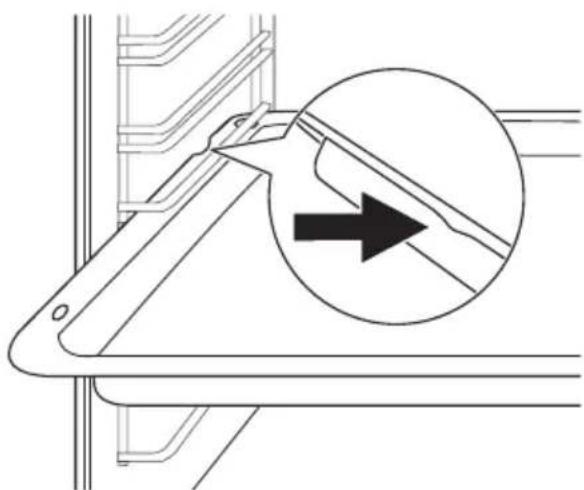

Einsetzen des Backofenzubehörs

Setzen Sie die Einschubteile so ein, dass sich die Auswölbungen im hinteren Teil des Backofens befinden und nach unten zeigen. Schieben Sie die Einschubteile zwischen die Führungsstäbe einer der Einsatzebenen.

Die Fettpfanne und der Rost haben Auswölbungen nach unten. Durch diese Auswölbungen und die Form der Führungsstäbe wird das Kippen der Einschubteile verhindert.

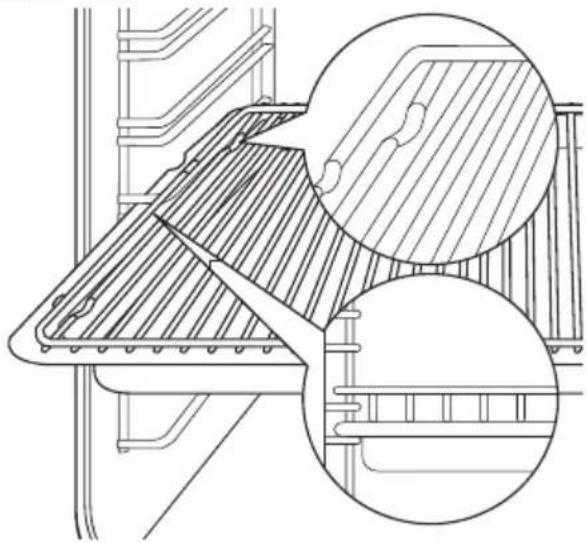

Einsetzen von Fettpfanne und Rost zusammen

Legen Sie den Rost auf die Fettpfanne. Schieben Sie die Fettpfanne zwischen die Führungsstäbe einer der Einsatzebenen.

Display

1 12.00 - + 6 5 4

1 Funktionsleuchten

2 Zeitanzeige

3 Funktionsleuchten

4 Taste " + "

5 Auswahltaste

6 Taste " - "

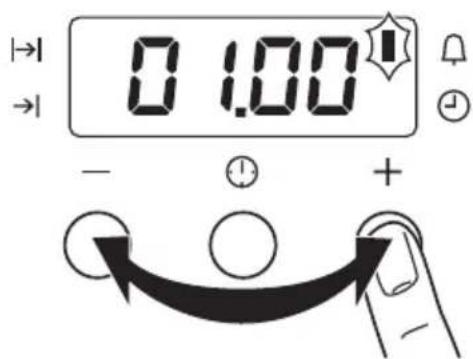

Einstellen der Uhrfunktionen

1. Stellen Sie eine Backofenfunktion und -temperatur ein (nur bei Dauer und Ende nötig).

2. Drücken Sie die Auswahltaste so oft, bis die gewünschte Funktionsanzeige blinkt.

3. Zum Einstellen des Kurzzeitweckers 🔒, der Dauer → oder des Endes → verwenden Sie die Taste „ + “ oder „ - “. Die entsprechende Funktionsanzeige leuchtet auf.

Nach Ablauf der eingestellten Zeit blinkt die Funktionsanzeige und es ertönt für 2 Minuten ein akustisches Signal.

Bei den Funktionen Dauer und Ende schaltet sich der Backofen automatisch aus.

1. Drücken Sie eine beliebige Taste, um das Signal auszuschalten.

2. Drehen Sie die Schalter Temperaturwahl und Backofenfunktion auf die Position Aus.

0 1.00 - +

Uhrfunktion Bedienungshinweise
	Tageszeit	Zeigt die Tageszeit an. Zum Einstellen, Ändern oder Überprüfen der Tageszeit.
	Kurzzeitwecker Zum	Einstellen einer Kurzzeit.Nach Ablauf der eingestellten Zeit ertönt ein Signalton.Diese Funktion hat keine Auswirkung auf den Backofenbetrieb.
I→I	Dauer Zum Einstellen der Betriebszeit des Backofens.
→I	Ende	Zum Einstellen der Abschaltzeit einer Backofenfunktion.

i Die Funktionen Dauer → und Ende → können gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll. Legen Sie in diesem Fall zuerst die Dauer → und dann das Ende → fest.

Ausschalten der Uhrfunktionen

1. Drücken Sie die Auswahltaste solange, bis die gewünschte Uhrfunktions-Leuchte leuchtet.
2. Halten Sie die Taste " - " gedrückt. Die Uhrfunktions-Leuchte erlischt nach einigen Sekunden.

PRAKTISCHE TIPPS UND HINWEISE

Anwendungsbeispiele zum Kochen

Die Angaben in der folgenden Tabelle sind Richtwerte.

Kochstufe	Zweck Zeit Tipps
1 Warmhalten von gegarten Speisen nach		Bedarf	Abdecken
1-2 Sauce Hollandaise; Zerlassen Butter, Schokolade, Gelatine		5-25 Min.	Gelegentlich umrühren
1-2 Stocken: Luftiges Omelett, Rühreier 10-40 Mi		n.	Mit Deckel garen
2-3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten		25-50 Mi n.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischen durch umrühren
3-4 Dünsten von Gemüse, Fisch, Fleisch 20-45		Min.	Einige Esslöffel Flüssigkeit hinzugeben
4-5 Dämpfen von Kartoffeln 20-60 Mi		n.	Max. 1⁄4 l Wasser für 750 g Kartoffeln verwenden
4-5 Kochen größerer Speisemengen, Eintopfgerichte und Suppen		60-150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten
6-7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Koteletts, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Doughnuts		nach Bedarf	Nach der Hälfte der Garzeit einmal wenden.
7-8 Bei starker Hitze anbraten: Rösti, Len-denstücke, Steaks		5-15 Min .	Nach der Hälfte der Garzeit einmal wenden.
9	Große Mengen Wasser zum Kochen bringen, Kochen von Nudeln, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

Innenseite der Tür

An der Innenseite der Tür finden Sie Folgendes:

• die Nummerierung der Einsatzebenen
- Informationen über die Backofenfunktionen, Empfehlungen für Einsatzebenen und Temperaturen für die Zubereitung üblicher Gerichte.

i Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie richten sich nach den Rezepten, der

Qualität und der Menge der verwendeten Zutaten.

Backen

Allgemeine Hinweise

• Ihr neuer Backofen backt oder brät unter Umständen anders als Ihr früheres Gerät. Passen Sie die normalen Einstellungen (Temperatur, Kochzeiten) und die Einsatzebenen an die Werte in den Tabellen an.
• Bei längeren Backzeiten kann der Backofen ca. 10 Minuten vor Ende der Back-

zeit ausgeschaltet werden, um die Restwärme auszunutzen.

Wenn Sie gefrorene Lebensmittel in den Backofen geben, können sich die Backbleche beim Backen verformen. Nachdem die Backbleche abgekühlt sind, hebt sich die Verformung wieder auf.

Hinweise zu den Backtabellen

• Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen.

• Wenn Sie für ein spezielles Rezept keine konkreten Angaben finden können, orientieren Sie sich an einem ähnlichen.

• Werden Kuchen auf mehreren Ebenen gebacken, verlängert sich die Backzeit um 10 - 15 Minuten.

• Höhenunterschiede des Backgutes können zu Anfang zu unterschiedlicher Bräunung führen. Verändern Sie die Temperatureinstellung in diesem Fall nicht. Die Bräunungsunterschiede gleichen sich während des Backvorgangs aus.

Tipps zum Backen

Backergebnis Mögliche Ursache Abhilfe
Die Unterseite des Kuchens ist zu hell.	Falsche Einsatzebene.	Stellen Sie den Kuchen auf eine niedrigere Einsatzebene.
Kuchen fällt zusammen (wird feucht, klumpig, streifig).	Die Backofentemperatur ist zu hoch.	Verwenden Sie eine niedrigere Backtemperatur.
Kuchen fällt zusammen (wird feucht, klumpig, streifig).	Die Backzeit ist zu kurz. Stellen	Sie eine längere Backzeit ein.Zum Verkürzen der Backzeit keine höhere Temperatur einstellen.
Kuchen fällt zusammen (wird feucht, klumpig, streifig).	Zuviel Flüssigkeit im Teig.	Weniger Flüssigkeit verwenden. Beachten Sie die Rührzeiten, insbesondere dann, wenn Sie ein Rührgerät benutzen.
Der Kuchen ist zu trocken.	Die Backofentemperatur ist zu niedrig.	Stellen Sie eine höhere Backofentemperatur ein.
Der Kuchen ist zu trocken.	Die Backzeit ist zu lang.	Stellen Sie eine kürzere Backzeit ein.
Der Kuchen bräunt nicht gleichmäßig.	Die Backtemperatur ist zu hoch und die Backzeit zu kurz.	Stellen Sie eine niedrigere Backofentemperatur und eine längere Backzeit ein.
Der Kuchen bräunt nicht gleichmäßig.	Der Teig wurde nicht gleichmäßig verteilt.	Verteilen Sie den Teig gleichmäßig auf dem Backblech.
Der Kuchen ist nach der eingestellten Zeit noch nicht fertig gebacken.	Die Temperatur ist zu niedrig.	Stellen Sie die Backofentemperatur etwas höher ein.

Backen auf einer Ebene - Backen in Formen

Backware Backofenfunktion Einsatz-			ebene	Temperatur (°C)	Zeit (Std:Min)
Gugelhupf oder Bri-oche	[YHx5]	Umluft mit Ring-heizkörper	1 150 -	160 0:50 - 1:10
Sandkuchen, Frucht-kuchen	[Kx3z]	Umluft mit Ring-heizkörper	1 140 -	160 1:10 - 1:30
Rührkuchen Umluft mit R	[YW20]	heizkörper	1 140 0:25 - 0:40
Rührkuchen		Ober-/Unterhitze	1	160	0:25 - 0:40
Tortenboden - Mürbeteig 1)	[70ZA]	Umluft mit Ring-heizkörper	3 170-180 0:10 - 0:25
Tortenboden - Rührteig		Umluft mit Ring-heizkörper	3 150 - 170 0:20 - 0:25
Gedeckte Apfeltorte	[76TS]	Ober-/Unterhitze	1	170 - 190	0:50 - 1:00
Gedeckte Apfeltorte (2 Formen, ∅ 20 cm, diagonal versetzt)		Umluft mit Ring-heizkörper	1 160 1:10 - 1:30
Gedeckte Apfeltorte (2 Formen, ∅ 20 cm, diagonal versetzt)	[5CBY]	Ober-/Unterhitze 1	180 1:10 - 1:30
Pikante Torte (z.B. Quiche Lorraine)		Umluft mit Ring-heizkörper	1 160 - 180 0:30 - 1:10
Quarkkuchen	[KSDC]	Ober-/Unterhitze	1	170 - 190	1:00 - 1:30

1) Backofen vorheizen

Backen auf einer Ebene - Kuchen/Gebäck/Brot auf Backblechen

Backware Backofenkition Einsatz-			ebene	Temperatur (°C)	Zeit (Std:Min)
Hefezopf/-kranz	[SDWA]	Ober-/Unterhitze	3	170 - 190	0:30 - 0:40
Christstollen 1)	[SEHB]	Ober-/Unterhitze	3	160 - 180	0:40 - 1:00
Brot (Roggenbrot)	[ESBD]	Ober-/Unterhitze	1
- zuerst 1)				230	0:25
- anschließend				160 - 180	0:30 - 1:00
Windbeutel/Eclairs 1)	[X4DB]	Ober-/Unterhitze	3	160 - 170	0:15 - 0:30
Biskuitrolle 1)	[TA4S]	Ober-/Unterhitze	3	180 - 200	0:10 - 0:20
Streuselkuchen tro-cken	[WHTW]	Umluft mit Ring-heizkörper	3	150 - 160 0:20	- 0:40
Mandel-/Zuckerku-chen 1)	[X4BW]	Ober-/Unterhitze	3	190 - 210	0:15 - 0:30
Obstkuchen (mit Hefe-teig/Rührteig) 2)	[CHK4]	Umluft mit Ring-heizkörper	3	150 0:35 - 0:50
Obstkuchen (mit Hefe-teig/Rührteig) 2)	[X4BA]	Ober-/Unterhitze	3	170	0:35 - 0:50
Obstkuchen mit Mür-beteig	[SETK]	Umluft mit Ring-heizkörper	3	160 - 170 0:40	- 1:20
Hefekuchen mit emp-findlichen Belägen (z.B. Quark, Sahne, Pudding) 1)	[SSA6]	Ober-/Unterhitze	3	160 - 180	0:40 - 1:20
Pizza (mit viel Be-lag) 1)2)	[HCDI]	Umluft mit Ring-heizkörper	1	180 - 200 0:30	- 1:00
Backware Backofenfunktion Einsatz-			ebene	Temperatur (°C)	Zeit (Std:Min)
Pizza (dünner Bo-den)1)		Umluft mit Ring-heizkörper	1 200 - 220 0:10 - 0:25
Ungesäuertes Brot Umlu		Ring-heizkörper	1 200 - 200 0:08 - 0:15
Wähen (CH) Umluft mit F		heizkörper	1 180 - 200 0:35 - 0:50

1) Backofen vorheizen
2) Fettpfanne benutzen

Backen auf einer Ebene - Plätzchen

Backware Backofenfunktion Einsatz-			ebene	Temperatur (°C)	Zeit (Std:Min)
Mürbeteigplätzchen Umluft mit Ring-heizkörper			3 150 - 160 0:06 - 0:20
Spritzgebäck Umluft mit g-			3 140 0:20 - 0:30
Spritzgebäck 1)		Ober-/Unterhitze 3	160 0:20 - 0:30
Rührteigplätzchen Umluft mit Ring-			3 150 - 160 0:15 - 0:20
Eiweißgebäck, Baiser Umluft mit Ring-			3 80 - 100 2:00 - 2:30
Makronen Umluft mit Ring- [67T]			3 100 - 120 0:30 - 0:60
Hefekleingebäck Umluft mit Ring-			3 150 - 160 0:20 - 0:40
Blätterteigkleinge-bäck 1)	[68Y4]	Umluft mit Ring-heizkörper	3 170 - 180 0:20 - 0:30
Brötchen 1)	[KAZB]	Umluft mit Ring-heizkörper	3 160 0:20 - 0:35
Brötchen 1)		Ober-/Unterhitze 3	180 0:20 - 0:35
Törtchen (20 pro Blech) 1)		Umluft mit Ring-heizkörper	3 140 0:20 - 0:30
Törtchen (20 pro Blech) 1)		Ober-/Unterhitze 3	170 0:20 - 0:30

1) Backofen vorheizen

Backen auf mehreren Ebenen - Kuchen/Gebäck/Brot auf Backblechen

Backware	Umluft mit Ringheizkör-per 2 Ebenen	Umluft mit Ringheizkör-per 3 Ebenen	Temperatur (°C)	Zeit (Std:Min)
Windbeutel/Eclairs1)	1 / 4	---	160 - 180	0:35 - 0:60
Streuselkuchen tro-cken	1 / 3	---	140 - 160	0:30 - 0:60

1) Backofen vorheizen

Backen auf mehreren Ebenen - Plätzchen/kleine Kuchen/Gebäck/Brötchen

Backware	Umluft mit Ringheizkörper 2 Ebenen	Umluft mit Ringheizkörper 3 Ebenen	Temperatur (°C)	Zeit (Std:Min)
Mürbeteigplätzchen	1 / 3	1 / 3 /5	150 - 160	0:15 - 0:35
Spritzgebäck	1 / 3	1 / 3 /5	140	0:20 - 0:60
Rührteigplätzchen	1 / 3	---	160 - 170	0:25 - 0:40
Eiweißgebäck, Baiser	1 / 3	---	80 - 100	2:10 - 2:50
Makronen	1 / 3	---	100 - 120	0:40 - 1:20
Hefekleingebäck	1 / 3	---	160 - 170	0:30 - 0:60
Blätterteigkleingebäck 1)	1 / 3 --- 170 - 180 0:30 - 0:50
Brötchen	1 /4	---	160	0:30 - 0:45
Törtchen (20 pro Blech) 1)	1 /4	---	140	0:25 - 0:40

1) Backofen vorheizen

Pizzatabelle

Das Kapitel "Täglicher Gebrauch" enthält Informationen zu den Backofenfunktionen, die Sie verwenden müssen.

Backware	Einschubhöhe	Temperatur °C	Zeit (Min)
Pizza (dünner Boden)1)	1	180 - 200	20 - 30
Pizza (mit viel Belag)	1	180 - 200	20 - 30
Obststörtchen	1	180 - 200	45 - 60
Spinatquiche	1	160 - 180	45 - 60
Quiche Lorraine	1	170 - 190	40 - 50
Quarkkuchen, rund	1	140 - 160	60 - 90
Quarkkuchen, Blech	1	140 - 160	50 - 60
Apfelkuchen, gedeckt	1	150 - 170	50 - 70
Gemüsekuchen	1	160 - 180	50 - 60
Ungesäuertes Brot1)	1	250 - 270	10 - 20
Blätterteigquiche1)	1	160 - 180	40 - 50
Flammkuchen (Pizza-ähnliches Gericht aus dem Elsass)1)	1	250 - 270	12 - 20
Piroggen (Russische Version der Calzone)1)	1	180 - 200	15 - 25

1) Backofen vorheizen

Tabelle Aufläufe und Überbackenes

Gericht Backofenfunktion Ein-			schub-höhe	Temperatur °C	Zeit (Std: Min)
Nudelauflauf	[H467]	Ober-/Unterhitze	1	180-200	0:45-1:00
Lasagne	[SWT7]	Ober-/Unterhitze	1	180-200	0:25-0:40
Gemüsegratin 1)		Umluft mit Ring-heizkörper	1 160-170 0:15-0:30
Überbackene Baguettes 1)		Umluft mit Ring-heizkörper	1 160-170 0:15-0:30
Süße Aufläufe	[ZZXC]	Ober-/Unterhitze	1	180-200	0:40-0:60
Fischaufläufe	[DSC2]	Ober-/Unterhitze	1	180-200	0:30-1:00
Gefülltes Gemüse Umluft n Ring-heizkörper			1 160-170 0:30-1:00

1) Backofen vorheizen

Fertiggerichte

Gargut	Backofenfunktion		Einschubhöhe	Temperatur °C	Zeit
Tiefkühlpizza		Ober-/Unterhitze	3	Beachten Sie dazu die Herstel-lerangaben.	Beachten Sie dazu die Herstel-lerangaben.
Pommes fri-tes 1)	[∅TDD]	Umluft mit Ring-heizkörper	3	200-220	Beachten Sie dazu die Herstel-lerangaben.
Baguettes	[C7D5]	Ober-/Unterhitze	3	Beachten Sie dazu die Herstel-lerangaben.	Beachten Sie dazu die Herstel-lerangaben.
Obstkuchen		Ober-/Unterhitze	3	Beachten Sie dazu die Herstel-lerangaben.	Beachten Sie dazu die Herstel-lerangaben.

1) Anmerkung: Pommes frites zwischendurch 2 bis 3 Mal wenden

Braten

Bratgeschirr

• Verwenden Sie zum Braten hitzebeständiges Geschirr. (Beachten Sie bitte die Angaben des Herstellers).
• Große Bratenstücke können direkt in der Fettpfanne oder auf dem Rost über der Fettpfanne gebraten werden. (sofern vorhanden)
• Braten Sie magere Fleischsorten in einem Bräter mit Deckel. So bleibt das Fleisch saftig.
• Alle Fleischsorten, die sich zum Bräunen eignen oder eine Kruste haben sollen, können im Bräter ohne Deckel gebraten werden.

i Die Angaben in der Tabelle sind Richtwerte.

Hinweise zur Brattabelle

• Braten Sie Fleischstücke und Fische erst ab einem Gewicht von 1 kg im Backofen.
• Geben Sie etwas Wasser in die Fettpfanne, um das Einbrennen von austretendem Fleischsaft oder Fett zu vermeiden.
• Wenden Sie den Braten bei Bedarf (nach der Hälfte oder 2/3 der Bratzeit).
• Um bessere Bratergebnisse zu erzielen, begießen Sie große Braten und Geflügel während der Bratzeit mehrmals mit Bratenfond.
• Schalten Sie den Backofen ca. 10 Minuten vor dem Ende der Bratzeit aus, um die Restwärme auszunutzen.

Rindfleisch

Fleischart Menge	Backofenfunktion Ein-			satz-ebe-ne	Tempera-tur (°C)	Zeit(Std:Min)
Schmorbraten 1 - 1,5 kg Ober-/Unter-			hitze	1 200 - 250 2:00 - 2:30
Roastbeef oder Filet	je cm Höhe
- innen roh 1)	je cm Höhe		Umluftgrill	1	190 - 200	0:05 - 0:06
- innen rosa (medium)	je cm Höhe		Umluftgrill	1	180 - 190	0:06 - 0:08
- durch gebraten	je cm Höhe		Umluftgrill	1	170 - 180	0:08 - 0:10

1) Backofen vorheizen

Schweinefleisch

Fleischart	Menge	Backofenfunktion		Ein-satz-ebene	Temperatur (°C)	Zeit(Std:Min)
Schulter, Nacken, Schinkenstück	1 - 1,5 kg	[0222]	Umluftgrill	1	160 - 180	1:30 - 2:00
Kotelett, Schälrippchen	1 - 1,5 kg	[YZ58]	Umluftgrill	1	170 - 180	1:00 - 1:30
Hackbraten	750 g - 1 kg	[3072]	Umluftgrill	1	160 - 170	0:45 - 1:00
Schweinshaxe (vorge-gart)	750 g - 1 kg	[T4ZW]	Umluftgrill	1	150 - 170	1:30 - 2:00

Kalbfleisch

Fleischart	Menge	Backofenfunktion		Ein-satz-ebene	Temperatur (°C)	Zeit(Std:Min)
Kalbsbraten	1 kg		Umluftgrill	1	160 - 180	1:30 - 2:00
Kalbshaxe	1,5 - 2 kg	[NTCT]	Umluftgrill	1	160 - 180	2:00 - 2:30

Lammfleisch

Fleischart	Menge	Backofenfunktion		Ein-satz-ebene	Temperatur (°C)	Zeit(Std:Min)
Lammkeule, Lammbra-ten	1 - 1,5 kg	(TW20)	Umluftgrill	1	150 - 170	1:15 - 2:00
Lammrücken	1 - 1,5 kg	(X340)	Umluftgrill	1	160 - 180	1:00 - 1:30

Wild

Fleischart	Menge	Backofenfunktion		Ein-satz-ebene	Temperatur (°C)	Zeit(Std:Min)
Hasenrücken, Hasenkeu-len 1)	bis 1 kg		Ober-/Unter-hitze	3 220 - 250	0:25 - 0:40
Fleischart Menge	Backofenfunktion Ein-			satz-ebene	Temperatur (°C)	Zeit (Std:Min)
Rehrücken, Hirschrücken	1,5 - 2 kg Ober-/l	hitze		1 210 - 220 1:15 -	1:45
Reh-/Hirschkeule	1,5 - 2 kg Ober-/Unter-			1 200 - 210 1:30 -	2:15

1) Backofen vorheizen

Geflügel

Fleischart Menge	Backofenfunktion Ein-			satz-ebene	Temperatur (°C)	Zeit(Std:Min)
Geflügelteile je 200 - 250	g		Umluftgrill 1 200 - 220	0:35 - 0:50
Hähnchenhälfte je 400 - 500	g		Umluftgrill 1 190 - 210	0:35 - 0:50
Hähnchen, Poularde	1 - 1,5 kg	[SYST]	Umluftgrill	1	190 - 210	0:45 - 1:15
Ente	1,5 - 2 kg	[6TSA]	Umluftgrill	1	180 - 200	1:15 - 1:45
Gans	3,5 - 5 kg		Umluftgrill	1	160 - 180	2:30 - 3:30
Truthahn/Pute	2,5 - 3,5 kg		Umluftgrill	1	160 - 180	1:45 - 2:30
Truthahn/Pute	4 - 6 kg		Umluftgrill	1	140 - 160	2:30 - 4:00

Fisch (dünsten)

Fleischart Menge	Backofenfunktion Ein-			satz-ebene	Temperatur (°C)	Zeit(Std:Min)
Ganze Fische	1 - 1,5 kg		Ober-/Unterhitze	1 210	- 220 0:45 -	1:15

Grillen

Benutzen Sie die Grill-Funktion immer mit der höchsten Temperatureinstellung.

Wichtig! Grillen Sie immer bei geschlossener Backofentür.

Heizen Sie den leeren Backofen immer 5 Minuten lang mit der Grill-Funktion vor.

- Schieben Sie den Rost die empfohlene Einsatzebene.

• Schieben Sie die Fettpfanne immer in die erste Einsatzebene von unten, um austretendes Fett aufzufangen.
• Grillen Sie nur flache Fleisch- oder Fischstücke.

Das Kapitel "Täglicher Gebrauch" enthält Informationen zu den Backofenfunktionen, die Sie verwenden müssen.

Grillgut	Einschubebene	Zeit
		1. Seite	2. Seite
Frikadellen	4	8 - 10 Min.	6 - 8 Min.
Schweinefilet	4	10 - 12 Min.	6 - 10 Min.
Würstchen	4	8 - 10 Min.	6 - 8 Min.
Grillgut Einschubebene Zeit1. Seite 2. Seite
Rinderfilet-Steaks,Kalbssteaks	4 6 - 7 Min. 5	- 6 Min.
Rinderfilet, Roastbeef(ca. 1 kg)	3 10 - 12 Min.	10 - 12 Min.
Toast 1)	3 4 - 6 Min. 3	- 5 Min.
Belegte Toastbrote	3	6 - 8 Min.	----

1) Nicht vorheizen

Einkochen

• Verwenden Sie nur gleich große Einkochgläser.
• Verwenden Sie keine Gläser mit Twist-Off oder Bajonettverschluss und Metalldosen.
• Benutzen Sie die erste Einsatzebene von unten.
• Benutzen Sie das Backblech. Sie können maximal sechs 1 Liter-Gläser darauf stellen.
• Füllen Sie alle Gläser gleich hoch und verschließen Sie sie richtig.

• Stellen Sie die Gläser auf das Blechund achten Sie darauf, dass sie sich nicht berühren.

• Füllen Sie ca. 1/2 Liter Wasser in das Backblech, damit im Backofen genügend Feuchtigkeit entsteht.

• Wenn die Flüssigkeit in den ersten Gläsern zu perlen beginnt (nach ca. 35 bis 60 Minuten bei Gläsern mit 1 Liter Flüssigkeit), schalten Sie den Backofen aus oder schalten Sie die Temperatur auf 100 °C zurück (siehe Tabelle).

Das Kapitel "Täglicher Gebrauch" enthält Informationen zu den Backofenfunktionen, die Sie verwenden müssen.

Beerenobst

Einkochgut Temperatur in °C Zeit bis zum	Perl-beginn in Min.	Weiter kochen bei 100 °C in Min.
Erdbeeren, Blaubeeren, Himbee-ren, reife Stachelbeeren	160 - 170 35 - 45 ---
Unreife Stachelbeeren	160 - 170	35 - 45

Steinobst

Einkochgut	Temperatur in °C	Zeit bis zum Perl-beginn in Min.	Weiter kochen bei 100 °C in Min.
Birnen, Quitten, Zwetschgen	160 - 170	35 - 45	10 - 15

Gemüse

Einkochgut	Temperatur in °C	Zeit bis zum Perl-beginn in Min.	Weiter kochen bei 100 °C in Min.
Karotten 1)	160 - 170	50 -60 5 - 10
Gurken	160 - 170 50 - 60 ---
Mixed Pickles	160 - 170	50 - 60	15
Kohlrabi, Erbsen, Spargel	160 - 170	50 - 60	15 - 20

1) Im Backofen nach dem Ausschalten stehen lassen

Dörren

- Decken Sie die Backbleche mit Backpapier ab.

Das Kapitel "Täglicher Gebrauch" enthält Informationen zu den Backofenfunktionen, die Sie verwenden müssen.

Gemüse

Dörrgut Temperaturin °C1 Ebene 2 Ebenen		Einsatzebene Zeit in Stunden(Richtwert)
Bohnen	60 - 70	3	1 / 4	6 - 8
Paprikaschoten (Streifen)	60 - 70	3	1 / 4	5 - 6
Suppengemüse	60 - 70	3	1 / 4	5 - 6
Pilze	50 - 70	3	1 / 4	6 - 8
Kräuter	40 - 50	3	1 / 4	2 - 3

Obst

Dörrgut Temperaturin °C1 Ebene 2 Ebenen		Einsatzebene Zeit in Stunden(Richtwert)
Zwetschgen	60 - 70	3	1 / 4	8 - 10
Aprikosen	60 - 70	3	1 / 4	8 - 10
Apfelschnitze	60 - 70	3	1 / 4	6 - 8
Birnen	60 - 70	3	1 / 4	6 - 9

Auftauen

• Nehmen Sie die Lebensmittel aus der Verpackung und stellen Sie sie auf einem Teller auf den Rost.
• Benutzen Sie zum Abdecken keine Teller oder Schüsseln. Hierdurch erhöht sich die Auftauzeit möglicherweise erheblich.

- Setzen Sie den Rost in die erste Einsatzebene von unten ein.

Das Kapitel "Täglicher Gebrauch" enthält Informationen zu den Backofenfunktionen, die Sie verwenden müssen.

Gericht	Auftauzeit Min	Nachtauzeit Min	Hinweise
Hähnchen 1.000 g	100-140	20-30	Legen Sie das Hähnchen auf eine umgedrehte Untertasse auf eine große Platte und drehen Sie es zwischenchendurch um.
Fleisch, 1.000 g	100-140	20-30	Nach der Hälfte der Garzeit einmal wenden
Fleisch, 500 g	90-120	20-30	Nach der Hälfte der Garzeit einmal wenden
Forelle, 150 g	25-35	10-15	----
Erdbeeren, 300 g	30-40	10-20	----
Butter, 250 g	30-40	10-15	----
Sahne, 2 x 200 g	80-100	10-15	Sahne läßt sich auch mit noch leicht gefrorenen Stellen gut aufschlagen.
Torte, 1.400 g	60	60	----

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei

stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen

zu garen und die Speisen nicht zu stark zu bräunen.

REINIGUNG UND PFLEGE

Warnung! Siehe Kapitel „Sicherheitshinweise“.

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an und reinigen Sie damit die Vorderseite des Geräts.
• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.
• Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Auf diese Weise lassen sich Verschmutzungen leicht entfernen und es brennt nichts ein.
• Entfernen Sie hartnäckige Verschmutzungen mit speziellen Backofenreinigern.
• Reinigen Sie nach jedem Gebrauch alle Zubehörteile mit einem weichen Tuch, das mit warmem Wasser und Reinigungsmittel angefeuchtet wurde, und lassen Sie sie trocknen.
• Reinigen Sie Zubehörteile mit Antihaftbeschichtung nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler. Die Antihaftbeschichtung kann zerstört werden!

Backofendecke

Das Heizelement an der Backofendecke kann zur einfacheren Reinigung der Decke heruntergeklappt werden.

Warnung! Schalten Sie vor dem Herunterklappen des Heizelements das Gerät aus. Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht Verbrennungsgefahr!

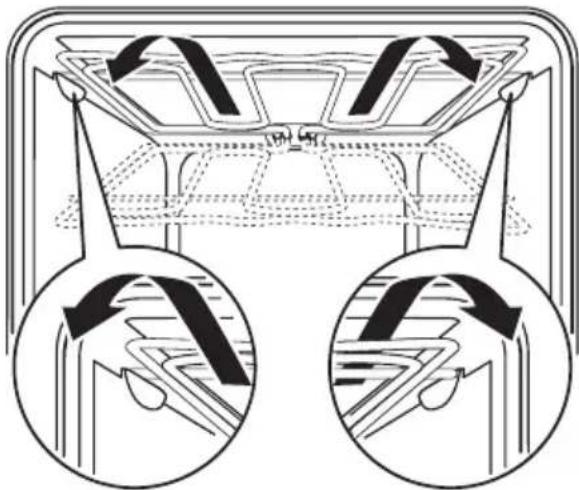

Abklappen des Heizelements

1. Entfernen Sie die Einschubschienen.
2. Fassen Sie das Heizelement vorne mit beiden Händen.
3. Ziehen Sie es gegen die Federkraft nach vorne und auf beiden Seiten aus der Halterung heraus.
4. Das Heizelement klappt nun nach unten. Die Backofendecke kann jetzt gereinigt werden.

Einsetzen des Heizelements

1. Führen Sie zum Einsetzen des Heizelements die obigen Schritte in umgekehrter Reihenfolge durch.

Wichtig! Das Heizelement muss auf beiden Seiten über der Halterung an der Innenwand des Backofens eingerastet sein.

1. Setzen Sie die Einschubschienen ein.

Einschubgitter

Entfernen der Einschubgitter

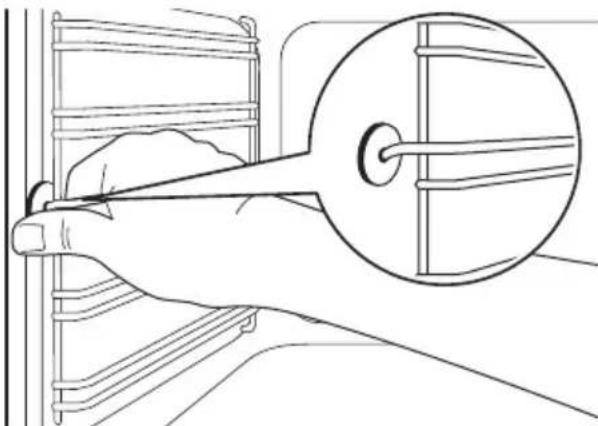

1. Ziehen Sie das Einschubgitter vorne von der Seitenwand weg.

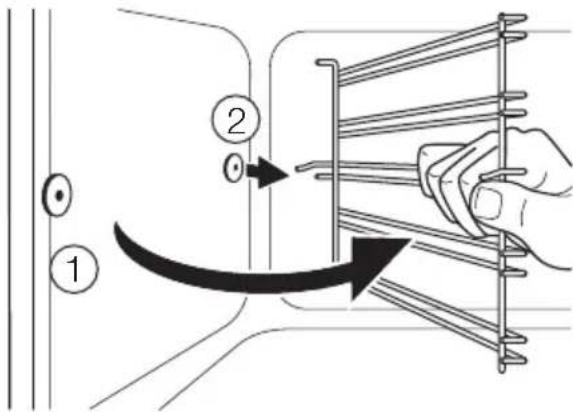

1. Ziehen Sie das Einschubgitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Einsetzen der Einschubgitter

Führen Sie zum Einsetzen der Einschubgitter die obigen Schritte in umgekehrter Reihenfolge durch.

Wichtig! Die abgerundeten Enden der Führungsstäbe müssen nach vorne zeigen!

Backofenlampe

⚠️ Warnung! Es besteht die Gefahr eines elektrischen Schlags!

Bevor Sie die Backofenlampe austauschen:

• Schalten Sie den Backofen aus.
- Nehmen Sie die Sicherungen aus dem Sicherungskasten oder legen Sie den Schutzschalter um.

i Legen Sie ein Tuch auf den Boden des Backofens, um die Backofenlampe und die Glasabdeckung zu schützen.

Backofenlampe auswechseln

1. Die Glasabdeckung der Backofenlampe befindet sich an der Rückwand des Backofeninnenraums.
   Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn und nehmen Sie sie ab.
2. Reinigen Sie die Glasabdeckung.
3. Tauschen Sie die Backofenlampe gegen eine geeignete 300 °C hitzebeständige Backofenlampe aus.

Wichtig! Verwenden Sie denselben Lampentyp.

1. Bringen Sie die Glasabdeckung wieder an.

Austauschen der Backofenlampe (linke Geräteseite) Reinigen der Glasabdeckung

1. Entfernen Sie das linke Einschubgitter.

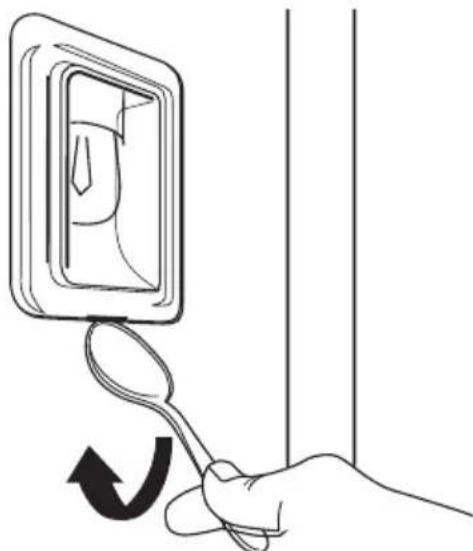

2. Benutzen Sie einen schmalen, stumpfen Gegenstand (z.B. einen Teelöffel), um

die Glasabdeckung abzunehmen. Reinigen Sie sie dann.

1. Falls erforderlich: Tauschen Sie die Backofenlampe aus. Technische Daten: 300 °C, hitzebeständig.
2. Bringen Sie die Glasabdeckung an.
3. Setzen Sie das linke Einschubgitter ein.

Backofentür und Türgläser

Hängen Sie die Backofentür aus, um sie zu reinigen.

Vorsicht! Gehen Sie beim Aushängen der Tür sorgsam vor. Die Tür ist schwer!

Abbauen der Bachofentür

1. Öffnen Sie die Backofentür vollständig.

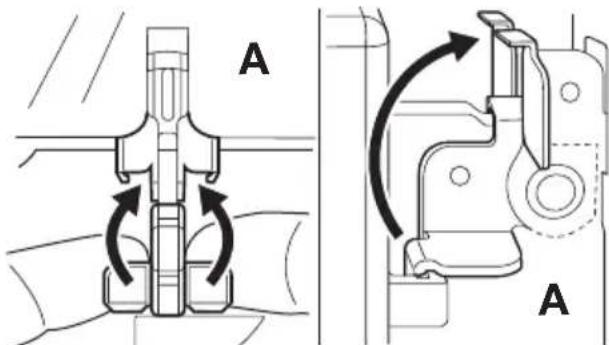

2. Klappen Sie die Klemmhebel (A) an beiden Türscharnieren ganz hoch.

A A

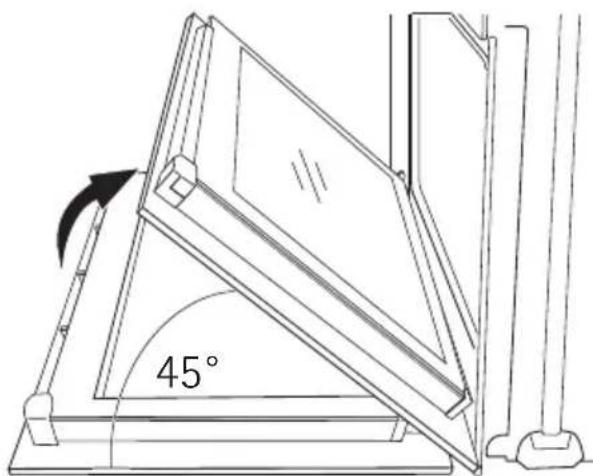

1. Schließen Sie die Backofentür bis zur ersten Raststellung (Winkel ca. 45°).

45°

1. Fassen Sie die Backofentür mit beiden Händen seitlich an und ziehen Sie sie schräg nach oben von dem Backofen weg.

Legen Sie die Backofentür mit der Außenseite nach unten auf eine weiche und ebene Unterlage, um Kratzer zu vermeiden.
5. Sie können nun die inneren Türgläser abnehmen und reinigen. Führen Sie zum Anbringen der Tür die obigen Schritte in umgekehrter Reihenfolge durch.
i Die Backofentür hat je nach Modell 2, 3 oder 4 Türgläser.

Abnehmen und Reinigen der Türgläser

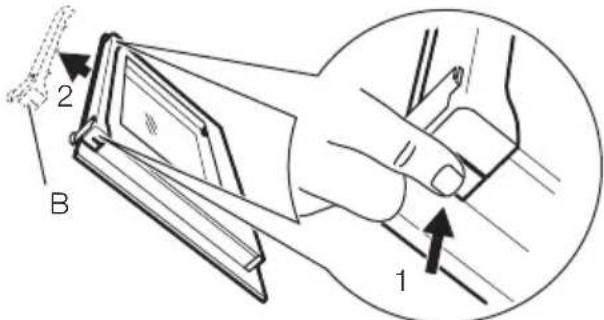

1. Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Kippverschluss zu lösen.

2 B 1

1. Ziehen Sie die Türabdeckung nach vorne, um sie abzunehmen.

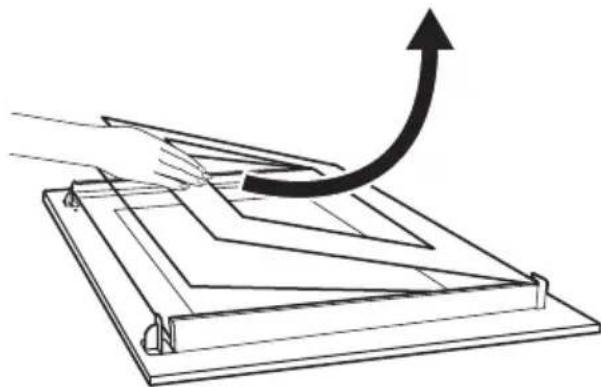

1. Fassen Sie die Türgläser nacheinander am oberen Rand an. Ziehen Sie sie nach oben aus der Führung.
2. Reinigen Sie die Türgläser. Führen Sie zum Einsetzen der Türgläser die obigen Schritte in umgekehrter Rei- henfolge durch. Setzen Sie zuerst die kleinere Scheibe und dann die größere Scheibe ein.

WAS TUN, WENN ...

Warnung! Siehe Kapitel

„Sicherheitshinweise“.

Problem Mögliche Ursache Abhilfe
Die Kochzone funktioniert nicht.	Sehen Sie in der Gebrauchsanweisung zum Kochfeld nach.
Der Backofen heizt nicht auf Der	Backofen ist nicht eingeschaltet.	Schalten Sie den Backofen ein.
Der Backofen heizt nicht auf	Die Uhr ist nicht eingestellt.	Stellen Sie die Uhr ein.
Der Backofen heizt nicht auf Die	notwendigen Einstellungen wurden nicht vorgenommen.	Kontrollieren Sie die Einstellungen.
Der Backofen heizt nicht auf Die	Sicherung im Sicherungskasten hat ausgelöst.	Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
Problem Mögliche Ursache Abhilfe
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist defekt. Tauschen Sie die Backofenlampe aus.
Dampf und Kondenswasser schlagen sich auf Speisen und im Backofen nieder.	Die Speisen standen zu lange im Backofen.	Lassen Sie Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15-20 Minuten im Backofen.
Das Display zeigt „12.00“.	Stromausfall	Stellen Sie die Uhrzeit neu ein.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Fachhändler oder Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Dieses befin-

Wir empfehlen, dass Sie folgende Daten hier notieren:

Modell (MOD.) ......

Produktnummer (PNC) ......

Seriennummer (S.N.) ....

det sich auf dem vorderen Rahmen des Backofeninnenraums.

UMWELTTIPPS

Das Symbol ( \text{Lauf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses

Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial Das Verpackungsmaterial ist umweltfreundlich und wieder verwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie PE, PS usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommunalen Entsorgungsstellen.

MONTAGE

Warnung! Siehe Kapitel

„Sicherheitshinweise“.

Wichtig! Die Standsicherheit des Einbauschrankes muss DIN 68930 entsprechen.

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeit-

punkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbau-

vorschriften und Gebrauchsanweisungen.

1. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.
2. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
3. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu benach-

richtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

1. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigen- tum über.
2. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Service GmbH, Electrolux Hausgeräte Vertriebs GmbH, Fürther Str. 246, 90429 Nürnberg

* 0,09 €/Min. aus dem Festnetz der dt. Telekom, Mobilfunk max. 0,42 €/Min.

DE Europäische Garantie: Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spe-

WWW.ELECTROLUX.COM

zielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.

• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten. Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

Albania [phone] Rr.	Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Fürther Str. 246, 90429 Nürnberg
Eesti [phone] Pärnu mnt. 153, 11624 Tallinn
España [phone] Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France 08 44 62 26 53 www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas [phone], Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10a, LT-08200 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zar-co - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
Україна	[phone]	04074 Київ, вул.Автозаводська, 2а, БЦ "Алкон"

www.electrolux.com/shop
