BEDIENUNGSANLEITUNG JSI3444E JUNO

Wichtige Hinweise 3 Installationsanweisung 16

Gerätebeschreibung 4 Unterbau 16

Die Bedienungsblende 4 Befestigung 16

Vor der ersten Inbetriebnahme 5 Anschluss des Wasserzulaufschlauches 16

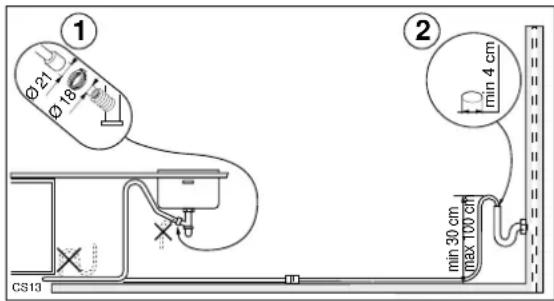

Wasserenthärteranlage 5 Anschluss des Wasserablaufschlauches 16

Klarspülmittel 6 Elektroanschluss 17

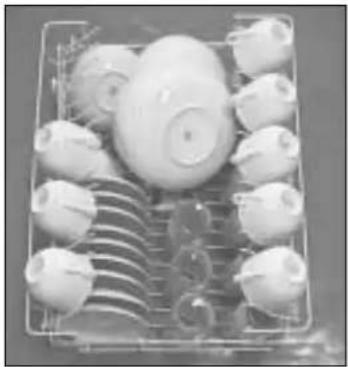

Im täglichen Gebrauch 8 Hinweise für Prüfinstitute 17

Besteck und Geschirr einordnen 8

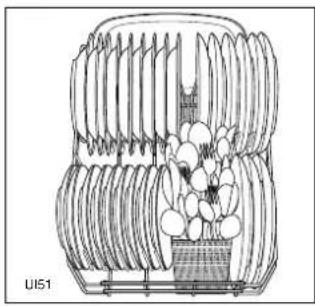

Unterkorb 8

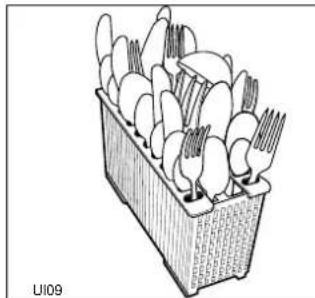

Besteckkorb 9

Oberkorb 9

Höhenverstellung des oberen Korbes 9

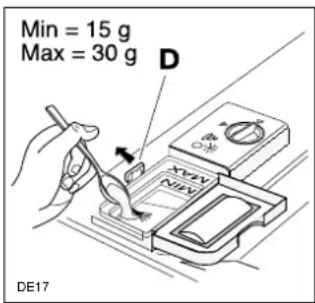

Reinigerzugabe 10

Spülprogramms 11

Spülprogramm starten 12

Pflege und Reinigung 13

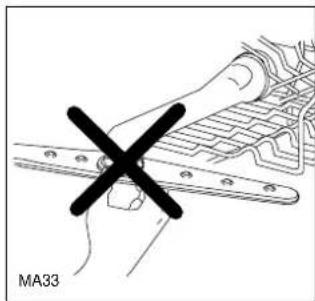

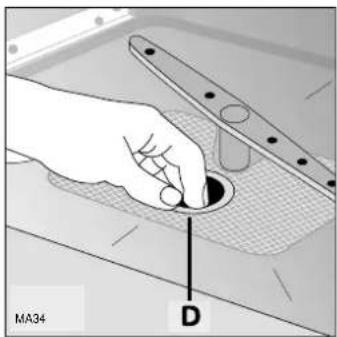

Reinigung der Siebe 13

Längerer Stillstand des Gerätes 13

Frostgefahr 13

Transport des Gerätes 13

Was tun, wenn... 14

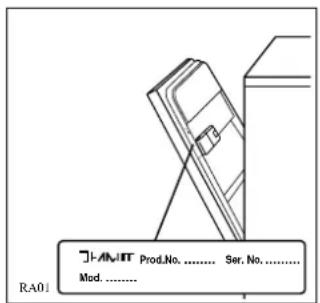

Kundendienst und Ersatzteile 15

Technische Daten

Abmessungen	Breite	44.6 cm
	Höhe	81.8 - 87.8 cm
	max. Tiefe	57.5 cm
	max. Tiefe bei geöffneter Türe	111.4 cm
ElektroanschlussBetriebsspannung/FrequenzGesamtleistungSicherung	Die Nennwerte für den Stromanschluss sind auf dem Typenschildrechts an der Tür angegeben.
Leitungswasserdruck	min.	50 kPa (0.5 bar)
	max.	800 kPa (8 bar)
Fassungsvermögen		9 Maßgedecke

Wichtige Hinweise

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Kontrollieren, dass das Gerät keine Transportschädenerlitten hat. Niemals ein schadhaftes Gerät in Betriebnehmen.
  Wenn Ihr Geschirrspüler beschädigt ist, verständigen Sie Ihren Händler.
• Aus Sicherheitsgründen niemals etwas am Geschirrspüler ändern.
• Die Anpassung der Strom- und Wasserleitungen für den Anschluss des Geräts nur von qualifiziertem Fachpersonal ausführen lassen.
• Darauf achten, dass der Geschirrspüler nicht auf dem Stromkabel oder den Wasserzu- und Ablaufschläuchen steht.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da sonst die hydraulischen Komponenten zwischen Behälter und Seitenwand beschädigt werden können.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt
• Kinder dürfen auf keinen Fall am Bedienfeld oder mit dem Gerät selbst spielen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Das Wasser in der Maschine ist kein Trinkwasser. Spülmittelreste im Gerät stellen eine Gefahr für Kinder dar, die deshalb vom geöffneten Geschirrspüler fern gehalten werden müssen.
• Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

• Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt.
  Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.

• Die Gerätetür während des Betriebs nicht öffnen, besonders in der Heißspülphase, bei der heißes Wasser aus dem Gerät heraustreten kann. Der Geschirrspüler ist in jedem Fall mit einer Sicherheitssperre versehen, die den Betrieb beim öffnen der Tür sofort abbricht.

• Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete Reinigungsmittel (Salz, Spülmittel, Klarspüler usw.).

• Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.
• Reparaturen nur von Fachpersonal ausführen lassen. Unsachgemäße Eingriffe können zu ernsthaften Gefahren führen. Für Reparatureingriffe wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.

Entsorgung

Verpackungsmaterial des Geschirrspülers gemäß der geltenden Abfallentsorgungsvorschriften entsorgen. Alle verwendeten Materialien sind recyclefähig.

Die Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet:

PE< steht für Polyäthylen, z.B. die Verpackungsfolie

PS< steht für Polystyrol, z.B. die Schutzfüllung im Karton (absolut CFC-frei)

POM< steht für Polyoxymethylen, z.B. Kunststoffklemmen.

Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen.

Wenn Sie das Gerät eines Tages endgültig außer Betrieb setzen wollen, sorgen Sie dafür, dass es wirklich nicht mehr benutzbar ist.

Hinweis! Da sich Kinder eventuell zum Spielen im Gerät einschließen oder sich in andere gefährlichen Situationen bringen könnten, immer das Stromkabel abschneiden und entfernen. Den Schließmechanismus der Tür zerstören, damit die Tür nicht mehr verriegelt werden kann.

Die Geschirrspülmaschine in der entsprechenden Müllsammelanlage der Gemeinde entsorgen.

Wirtschaftliches und umweltschonendes Spülen

• Prüfen, dass die Wasserenthärtungsanlage richtig eingestellt ist.
• Geschirr nicht unter fließendem Wasser vorspülen.
• Immer das richtige Spülprogramm in Funktion zu Geschirr- und Schmutzart wählen.
• Auf keinen Fall Spülmittel, Spülmaschinensalz und Klarspüler überdosieren. Betriebsanleitungen in diesem Handbuch sowie die Angaben der Spülmittelhersteller beachten.

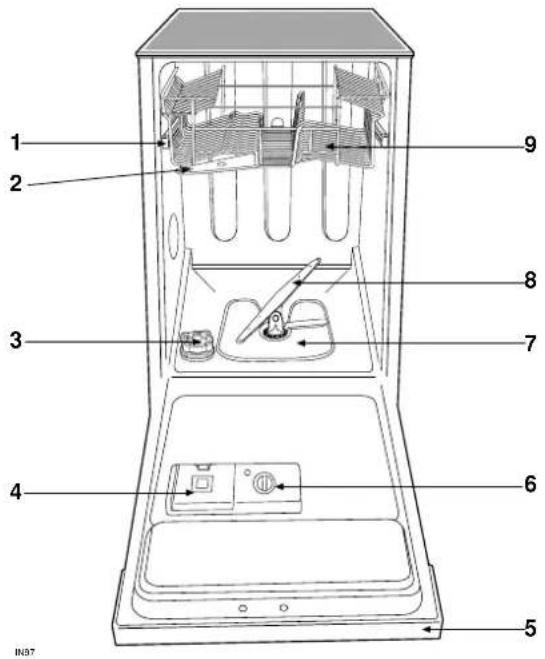

Gerätebeschreibung

1. Geschirrkorbarretierung
2. Oberere Sprüharm
3. Salzbehälter
4. Behälter für Reiniger
5. Bedienblende
6. Behälter für Klarspüler
7. Siebe
8. Unterer Sprüharm
9. Oberer Geschirrkorb

1 2 3 4 5 6 7 8 9 IN87

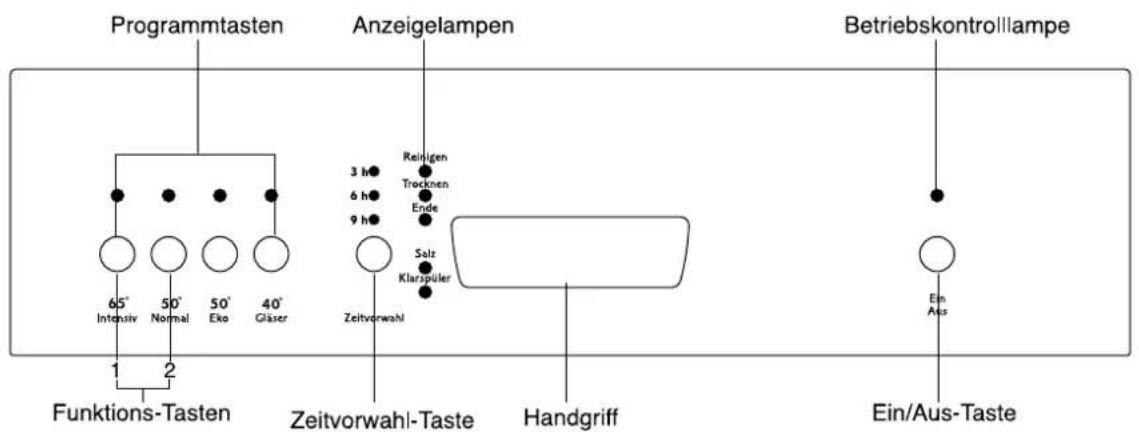

Die Bedienungsblende

Programmtasten Anzeigelampen Betriebskontrolllampe 65° Intensiv 50° Normal 50° Eko 40° Gläser 3 h Reinigen Trocknen Ende 3 h 9 h Salz Klarspüler Zeitvorwahl Funktions-Tasten Zeitvorwahl-Taste Handgriff Ein Aus Ein/Aus-Taste

Funktions-Tasten: Zusätzlich zum angezeigten Spülprogramm kann mit dieser Tastenkombination das Enthärtungsgerät eingestellt und die Kontrolllampe des Klarspülers ein- oder abgeschaltet werden.

Funktions-Taste 1 Wasserenthärter einstellen

Funktions-Taste 2 Klarspülerzulauf ein-, ausschalten

"Zeitvorwahl-Taste": Ermöglicht es, den Programmstart um 3, 6 oder 9 Stunden zu verzögern.

Kontrollanzeigen: haben folgende Bedeutung:

Die Kontrollanzeigen leuchten niemals während des laufenden Spülprogramms.

Salz Spezialsalz nachfüllen

Klarspüler Klarspüler nachfüllen

Programmablaufanzeige: haben folgende Bedeutung:

Reinigen leuchtet auf, wenn die Reinigungsphase läuft

Trocknen leuchtet auf, wenn die Trocknungsphase läuft

Ende leuchtet auf, wenn das Spülprogramm beendet ist

Wenn ein Spülprogramm eingestellt wird, blinken die betreffenden Kontrolllampen auf.

Wenn das Programm startet, gehen die Lampen aus. Nur die Kontrolllampe der gerade laufenden Phase leuchtet kontinuierlich.

Vor der ersten Inbetriebnahme

Vor dem erstmaligen Einschalten des Geschirrspülers Folgendes vornehmen:

1. Sicherstellen, dass die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen
2. Das Verpackungsmaterial aus dem Gerät nehmen
3. Wasserenthärtungsanlage einstellen
4. 1 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspüler einfüllen.

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Wasserhärte
°dHdeutscheSkala	°THfranz.Skala	TPMTeile proMillion	Stufe	Anwendung vonRegeneriersalz
< 4	< 8	< 80	1	NEIN
4 - 18	8 - 30	80 - 300	2	JA
19 - 29	31 - 50	301 - 500	3	JA
30 - 40	51 - 70	501 - 700	4	JA
41 - 50	71 - 90	701 - 900	5	JA

Der Wasserenthärter wird im Werk auf Stufe 3 eingestellt.

Falls Ihre Wasserhärte zur Stufe 1 gehört, benötigen Sie kein Salz, weil das Wasser weich genug ist. Drehen Sie in diesem Fall den Entkalker auf 1 und verwenden Sie kein Salz (wird die Stufe 1 eingestellt, bleibt die Salz-Kontrolllampe stets gelöscht.

Sollte diese Stufe für Ihre Gegend nicht geeignet sein, muss der Enthärter neu eingestellt werden.

Wenn Sie den Geschirrspüler auf eine andere Stufe einstellen möchten, gehen Sie wie folgt vor:

1. Bei ausgeschalteter Maschine, gleichzeitig die Funktions-Tasten 1 und 2 drücken.
2. Die Tasten 1 und 2 gedrückt halten und die Maschine über die Ein/Aus Taste einschalten. Die Kontrolllampe für die Stromversorgung leuchtet auf, die Kontrolllampen der Tasten 1 und 2 blinken gleichzeitig.

Reinigen 3 h● Trocknen 6 h● Ende 9 h● 5 Salz Klarspüler Zeitvorwahl ① ② In-Ⅲ-Ⅳ N-Ⅴ-Ⅵ 50° Eko 40° Glaser SO560

1. Taste 1 drücken, daraufhin geht die Kontrolllampe der Taste 2 aus und die Kontrolllampe der Taste 1 bleibt 5 Sekunden lang eingeschaltet, beginnt dann zu blinken und zeigt dadurch die momentan eingestellte Stufe an.

Reinigen Trocknen Ende Salz Klarspüler Zeitvorwahl 3 h 6 h 9 h ① ② Normal 50° Eko 40° Glaser In-Ⅲ/Ⅳ SO561

Die Regenerierstufe wird durch das Blinken der Kontrolllampe der Taste 1 angezeigt, die abwechselnd 5 Sekunden lang ausschaltet und je nach Stufe X-mal blinkt. Dieser Vorgang wird 60 Sekunden lang wiederholt.

Beispiel:

1-mal blinken = Stufe 1
2-mal blinken = Stufe 2
3-mal blinken = Stufe 3
4-mal blinken = Stufe 4
5-mal blinken = Stufe 5

1. Um die Stufe zu ändern, Taste 1 drücken. Bei jedem Tastendruck wird die Regenerierstufe geändert.
   Beispiel: ist die Stufe 3 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 4 eingestellt.
   Beispiel: ist die Stufe 5 eingestellt und die Taste 1 wird 1-mal gedrückt, wird dadurch die Stufe 1 eingestellt.
   Die Kontrolllampe der Taste 1 bleibt 5 Sekunden lang ausgeschaltet und blinkt danach, um die eingestellt Stufe anzuzeigen.

2. Um die neue Stufe zu speichern, Geschirrspüler über die Ein/Aus Taste ausschalten.

Einfüllen des regenerierenden Salzes

Sie haben 2 Möglichkeiten, Spezialsalz zuzugeben:

• Wenn Sie Reinigungsmittel verwenden, welches das Salz bereits enthält, wird das Reinigungsmittel inkl. Spezialsalz in den Behälter für Reinigungsmittel gegeben.
• In diesem Fall muss der Wasserenthärter auf 1 eingestellt sein, damit das Spezialsalz ausschließlich aus dem Behälter für Reinigungsmittel zugeführt wird.
• Wenn Sie Reinigungsmittel und Spezialsalz getrennt verwenden, wird das Spezialsalz in den Vorratsbehälter für Salz eingefüllt.
• In diesem Fall muss der Wasserenthärter zwischen 1 und 5 (entsprechend dem Härtebereich ihres Wohngebietes) eingestellt sein, damit das Spezialsalz aus dem Vorratsbehälter zugeführt wird.

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden.

1. Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters.

2. Einen Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).

3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz füllen.

4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlusskappe sorgfältig zu.

Um Sie daran zu erinnern:

Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgefüllt werden muss.

Der Salzbehälter enthält immer Wasser. Es ist also normal, dass dieses bei Salzeinfüllung überläuft.

Die Salz-Kontrolllampe leuchtet bei der Einstellung oder am Endes eines Programms auf, wenn Salz fehlt. Im Laufe eines Programms bleibt die Kontrolllampe ausgeschaltet.

Hinweis!

Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

Sie haben 2 Möglichkeiten, Klarspüler zuzuführen:

• Wenn Sie Reinigungsmittel verwenden, welches den Klarspüler bereits enthält, wird das Reinigungsmittel inkl. Klarspüler in den Behälter für Reinigungsmittel gegeben.
• In diesem Fall muß die Klarspülerzugabe aus dem Vorratsbehälter ausgeschaltet sein, um Doppeldosierung zu vermeiden.
• Wenn Sie Reinigungsmittel und Klarspüler getrennt verwenden, wird der Klarspüler in den Vorratsbehälter für Klarspüler eingefüllt.
• In diesem Fall muss die Klarspülerzugabe aus dem Vorratsbehälter eingeschaltet sein.
• Die Dosierung für den Klarspüler muss eingestellt werden.

Einfüllen von Klarspülmittel

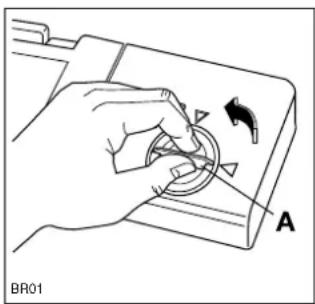

1. Den Behälter öffnen. Hierzu den Verschluss (A) nach links drehen.

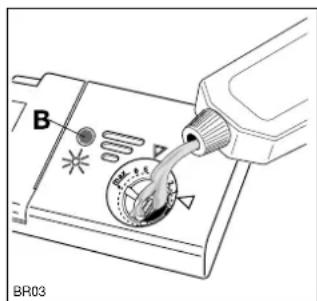

2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.

A BR01

B BR03

Den Verschluss fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.

Wenn die Klarspülmittelanzeige auf der Bedienungsblende leuchtet, muss Klarspülmittel nachgefüllt werden.

Die Kontrolllampe für den Klarspüler leuchtet bei der Einstellung oder am Ende eines Programms auf, wenn Klarspüler fehlt. Im Laufe eines Programms bleibt die Kontrolllampe ausgeschaltet.

Die Kontrolllampe für den Klarspüler kann abgeschaltet werden (siehe Angaben im nächsten Abschnitt).

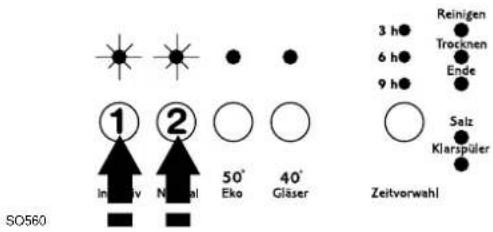

Zum Abschalten der Kontrolllampe für den Klarspüler folgendermaßen vorgehen:

(Der Geschirrspüler muss abgeschaltet sein)

1. Bei abgeschalteter Maschine gleichzeitig die Tasten 1 und 2 drücken.

2. Tasten 1 e 2 gedrückt halten und die Maschine mit der Taste Ein/Aus einschalten.

Die Betriebsanzeigelampe leuchtet auf und die Kontrolllampen der Tasten 1 und 2 blinken gleichzeitig.

SO560 ① ② Imobiliv Natal 50° Eko 40° Glaser 3 h Reinigen Trocknen Ende 9 h Salz Klarspüler Zeitvorwahl

1. Taste 2 drücken, daraufhin geht die Kontrolllampe der Taste 1 aus, die Kontrolllampe der Taste 2 blinkt weiter und gleichzeitig beginnt die Kontrolllampe Ende zu blinken.

SO562 1 65° Intensiv 2 Normal 50° Eko 40° Gläser 3 h Reinigen Trocknen Ende 9 h Salz Klarspüler Zeitvorwahl

1. Taste 2 erneut drücken. Die Kontrolllampe Ende geht aus, wodurch gemeldet wird, dass die Kontrolllampe Klarspüler nicht mehr aktiv ist.

2. Zum Speichern der Einstellung die Maschine mit der Taste Ein/Aus abschalten.

Zum erneuten Aktivieren der Kontrolllampe Klarspüler dieselben Vorgänge bis zum Aufleuchten der Kontrolllampe Ende wiederholen.

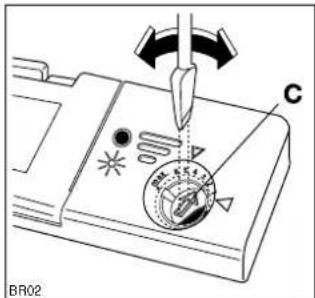

Dosierung

Die Dosiereinstellung beeinflußt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6). Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen. Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

C BR02

Im täglichen Gebrauch

• Kontrollieren, ob Salz und Klarspüler nachgefüllt werden muss.
• Besteck und Geschirr im Geschirrspüler einordnen.
• Reinigungsmittel für Geschirrspüler einfüllen.
• Für Besteck und Geschirr geeignetes Spülprogramm auswählen.
• Spülprogramm starten.

Besteck und Geschirr einordnen

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.

• Bevor Sie das Geschirr einordnen, sollten Sie:
• grobe Speisereste entfernen.

• Töpfe mit angebrannten Speiseresten einweichen.

• Beachten Sie beim Einordnen des Geschirrs und Bestecks:

• Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.
• Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann.
• Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.
• Um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren.
• Kleine Gegenstände in den Besteckkorb legen.

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr

nicht geeignet:

• Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Kitt temperaturempfindlich ist.
  • Geklebte Geschirr- oder Besteckteile.
  • Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
  • Rostempfindliche Stahlteile.
  • Holz-/Frühstücksbrettchen.
• Kunstgewerbliche Gegenstände.

bedingt geeignet:

• Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
• Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.
• Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z.B. Eiweiß, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.
• Einige Glasarten können nach vielen Spülgängen trüb werden.

Tür öffnen und die Körbe herausziehen.

Unterkorb

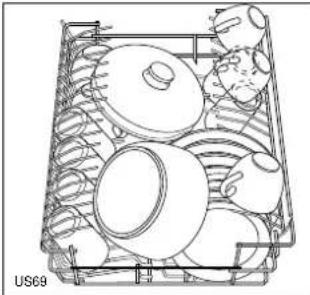

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet. Vorlegeteller und große Deckel sind vorzugsweise am Rand

des Korbes zu verteilen, wobei darauf zu achten ist, dass der obere Sprüharm in seiner Bewegung nicht behindert wird.

Zusätzlich können die beiden rückwärtigen Reihen mit den Haltezapfen leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln.

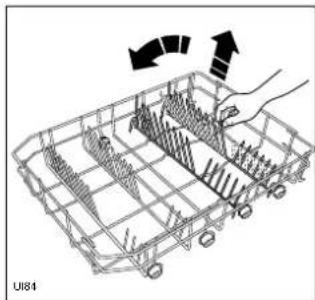

Um die Zapfen umzuklappen:

- leicht in die Höhe ziehen und nach hinten sinken lassen (siehe Abbildung), um sie wieder aufzurichten, genügt es, sie in senkrechte Position zu bringen.

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, dass die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck soll nicht zusammen mit anderen Metallen gespült werden.

In die entsprechenden Fächer an beiden Seiten des Korbes werden Löffel, Dessertlöffel, Messer und Kleinbesteck eingeordnet.

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

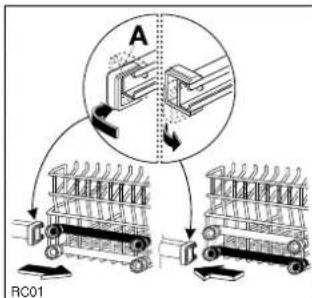

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muss.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.
2. Den Geschirrkorb in der höheren Stellung einschrieben und die Arretierungen (A) nach vorne drehen.

A RC01

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Reinigerzugabe

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel. Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

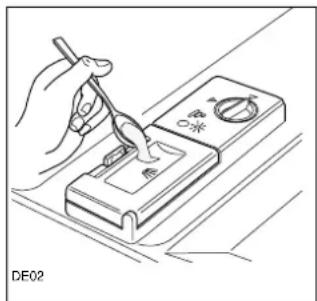

Spülmittel einfüllen

Reiniger einfüllen, bevor das Spülprogramm eingestellt wird. Der Reiniger wird während des Spülvorgangs eingegeben. Bitte beachten Sie die Angaben zur Dosierung und Aufbewahrung des Reinigers auf der Packung.

1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlusshebel (D) nach hinten.
2. Reiniger in den Behälter für Reinigungsmittel füllen. Als Dosierhilfe dienen die Markierungslinien "MIN" entspricht ca. 15 gr, "MAX" entspricht ca. 30 gr Reiniger.

Min = 15 g Max = 30 g D DE17

1. Nach Einfüllen des Reinigers den Deckel schließen.
2. Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger (5 g) auf den Deckel des Spülmittelbehälters zusätzlich Reiniger zu geben.

Verwendung von "3-in-1" Reinigungsmitteltabletten

Allgemeine Hinweise

Bei diesen Produkten handelt es sich um Tabletten mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen.

1. Vor Verwendung dieser Produkte müssen Sie zunächst prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des Reinigungsmittelherstellers empfehlen (siehe Produktverpackung).
2. Folgen Sie immer den Anweisungen des Reinigungsmittelherstellers, wenn Sie diese Produkte verwenden. Legen Sie die Tabletten niemals in die Trommel oder den Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie die Tabletten immer in den Reinigungsmitteldosierer.
3. Wenn bei Ihrer ersten Verwendung von "3 in 1" Produkten irgendwelche Probleme auftreten sollten, setzen Sie sich doch bitte mit der Kundendienststelle des Reinigungsmittelherstellers in Verbindung (Telefon-nummer auf der Produktverpackung).

Spezielle Hinweise

Wenn Sie Kombinationsprodukte verwenden, sind die Klarspüler- und Salzanzeigen überflüssig. Es kann deshalb nützlich sein, den Klarspüler abzuschalten, was jedoch nur bei bestimmten Geschirrspülern möglich ist. Stellen Sie außerdem die niedrigste Wasserhärtungseinstellung ein. (Weitere Informationen finden Sie in "Wasserenthärteranlage").

Wenn Sie auf eine Standard-Reinigungsmittelverwendung umstellen wollen, gehen Sie bitte wie folgt vor:

• Füllen Sie wieder die Salz- und Klarspülerfächer.
• Schalten Sie die Wasserhärte auf die höchstmögliche Einstellung und führen Sie ein Normalprogramme ohne Ladung durch
• Stellen Sie dann Wasserhärte auf die für Ihre Gegend erforderliche Einstellung (siehe "Wasserenthärteranlage").

Kompaktreiniger

Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemischen Zusammensetzung in zwei Grundtypen einteilen:

• herkömmliche, alkalische Reiniger mit ätzenden Bestanteilen
• niederalkalische Kompakteiniger mit natürlichen Enzymen.

50°C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt uns schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme in Kompaktreiniger abgestimmt. deshalb erzielen 50°C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65°C-Programmen erreicht werden.

Reinigertabletten

Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Normalprogramme mit Vorspülen.

Spülprogramms

Programm	Verschmutzungsgrad und Geschirrart	Einzudrückende Programm-Taste	Programm-beschreibung	(3) Verbrauchswerte
				Programmdauer (in Minuten)	Stromverbrauch (in kWh)	Wasserverbrauch (in Liter)
65° Intensiv	Stark verschutzt. Geschirr, Besteck und Kochöpfe	Ein/Aus + 65° Intensiv	Vorspülen lauHauptspülen 70°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung	79 - 89 1,15	14
(1)50° Normal	Normal verschutzt. Geschirr und Besteck	Ein/Aus + 50° Normal	Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung	121 - 131 0,80	13
(2)50° Eko	Normal verschutzt. Geschirr und Besteck	Ein/Aus + 50° Eko	Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung	79 - 89 0,99	14
Programm "50° Eko" mit SENSORLOGIC				74 - 84 0,90	14
(2)40° Gläser	Normal verschutzt. Porzellan und Kristallglas	Ein/Aus + 40° Gläser	Vorspülen kaltHauptspülen 40°C2 Klarspülgang kalt1 Klarspülgang warm Trocknung	77 - 87 0,90	18
Programm "40° Gläser" mit SENSORLOGIC				72 - 82 0,89	18

(1) Vergleichsprogramm für Prüfnorm EN 50242 (siehe "Hinweise für Prüfinstitute"). Dieses Programm wurde für den Einsatz von enzymhaltigen Spülmitteln entwickelt und bietet die Möglichkeit, bei geringerem Energieverbrauch dieselben Spülergebnisse zu erzielen, die sonst nur bei Programmen mit Wassertemperaturen von 65°C und mit herkömmlichen Spülmitteln möglich sind.

(2) Dieses Programm umfasst die Sonderfunktion SENSORLOGIC. Mit dieser Funktion wird automatisch erfasst, wenn der Geschirrspüler nicht vollständig gefüllt ist. Folglich reduziert die Maschine die Temperatur und die Programmdauer, wodurch Zeit und Energie gespart wird.

(3) Diese Angaben gelten nur als Richtwert und sind vom Druck und Temperatur des Leitungswassers sowie von den Spannungsänderungen abhängig.

Spülprogramm starten

1. Überprüfen Sie, ob...

Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können.

2. Wasserhahn ganz aufdrehen

3. Schließen Sie die Tür des Geschirrspülautomaten

4. Drücken Sie die Ein/Aus-Taste

Betriebskontrolllampe leuchtet auf.

5. Programm einstellen und starten

Taste des gewünschten Programms drücken (siehe Tabelle "Spülprogramms").

Die entsprechende Kontrolllampe leuchtet und die Kontrolllampen der jeweiligen Phasen blinken.

Zwischen dem einstellen und dem Start des Programms vergehen etwa 6 Sekunden, in denen die Einstellung noch durch Druck auf eine andere Programmtaste geändert werden kann.

Wenn das Programm startet, gehen alle Kontrolllampen aus, bis auf die der gerade laufenden Phase.

6. Löschen eines laufenden Programms

Ein laufendes Programm nur dann abbrechen oder Löschen, wenn es unbedingt erforderlich ist.

Programm abbrechen:

Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Verbrennungsgefahr! Tür vorsichtig öffnen.

- Tür des Geschirrspülers öffnen; daraufhin wird das Programm abgebrochen. Beim erneuten Schließen der Tür wird das Programm an derselben Stelle wieder aufgenommen.

- Taste Ein/Aus drücken (alle Kontrolllampen gehen aus). Taste Ein/Aus erneut drücken. Das Programm wird an derselben Stelle wieder aufgenommen.

Löschen eines laufenden Programms

Ein laufendes Programm kann jederzeit gelöscht werden. Etwa 3 Sekunden lang die betreffende Programmtaste drücken, bis die Kontrolllampen ausgehen.

Nach dem Löschen leuchtet nur die Kontrolllampe der Taste Ein/Aus und ein neues Programm kann eingestellt werden.

7. Programm mit "Verzögertem Programmstart" einstellen oder löschen

Verzögerten Programmstart vor der Programmwahl einstellen.

Verzögerten Programmstart einstellen

Verzögerungstaste drücken und die Verzögerungszeit wählen, indem die Taste Solange gedrückt wird, bis die entsprechende Lampe aufleuchtet (3,6 oder 9 Stunden).

Gewünschte Programmtaste drücken; daraufhin leuchtet die betreffende Kontrolllampe auf und die Lampen der vorgesehenen Spülphasen blinken.

Wenn das gewünschte Programm abgespeichert ist, nimmt die eingestellte Zeit ab.

Die abgelaufene Zeit wird in 3-Stunden-Schritten durch die Kontrolllampen angezeigt.

Während des Ablaufs der Zeit leuchten nur die Kontrolllampe des eingestellten Programms und der abgelaufenen Zeit auf.

Wenn die Zeit abgelaufen ist, startet das Programm automatisch, die Kontrolllampe der Zeitanzeige geht aus und die Lampe der jeweiligen Spülphase leuchtet auf.

Verzögerten Programmstart löschen

Der verzögerte Programmstart kann jederzeit gelöscht werden, auch bevor die Zeit beginnt, abzulaufen. Einfach die Verzögerungstaste so lange drücken, bis alle drei Lampen der Stundenanzeige ausgehen. Danach startet das Programm automatisch nach 6 Sekunden.

8. Am Ende des Spülprogramms

Die Maschine hält automatisch an und ein Tonsignal meldet das Programmende.

Die Kontrolllampe des beendeten Programms leuchtet weiterhin auf.

Der Spülzyklus ist erst dann beendet, wenn die Kontrolllampe Zyklusende aufleuchtet.

Wenn ein Programm vor Ablauf abgebrochen wird, kann erst dann ein neues Programm eingestellt werden, wenn das alte gelöscht wird. (Siehe entsprechenden Abschnitt).

Wenn die Tür des Geschirrspülers in der Trockenphase geöffnet wird (Kontrolllampe Trocknen ein) oder die Taste Ein/Aus gedrückt wird, wird das laufende Programm automatisch gelöscht und das Gerät ist wieder bereit für eine neue Einstellung.

(Nur in dieser Phase kann ein neues Programm eingestellt werden, ohne das alte zu löschen).

Geschirrspüler mit der Taste Ein/aus abschalten.

Die Kontrolllampe Strom ein geht aus.

Wenn die Tür sofort nach Programmende geöffnet wird, kann heißer Dampf entweichen. Deshalb die Tür sehr vorsichtig öffnen.

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.

Lassen Sie am Programmende das Geschirr zum besseren Trocknen und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler.

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Achtung!

Es wird empfohlen, nach jedem Spülvorgang den Wasserhahn zu schließen und den Stecker heraus zu ziehen.

Pflege und Reinigung

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

Reinigung der Siebe

Die Siebe im Spülraumboden sind in hohem Grade selbstreingend.

Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffen, Unterkorb herausnehmen.

2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb (A/B), Mikrofilter (C) und Flächensieb (D). Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.

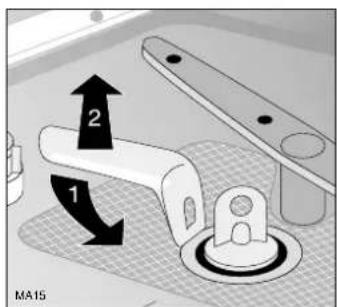

3. Griff etwa um 14 Umdrehung entgegen dem Uhrzeigersinn schwenken und herausnehmen.

4. Grob-/Feinsieb (A/B) an der Grifföse fassen und aus dem Mikrofilter (C) herausziehen.

5. Alle Siebe unter fließendem Wasser gründlich reinigen.

6. Flächensieb (D) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.

7. Flächensieb wieder in den Spülraumboden einsetzen.

8. Grob-/Feinsieb in den Mikrofilter einsetzen und zusammenstecken.

9. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht über den Spülraumboden heraussteht.

A B C MA32

2 1 MA15

MA34 D

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb. Falsch oder schlecht eingesetzte Siebe können die Ursache für schlechte Spülergebnisse sein. Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

NIEMALS versuchen, die oberen Sprüharme zu entfernen, da der Geschirrspüler dadurch Schaden nehmen kann.

Eventuell verstopfte Düsen mit einem Zahnstocher reinigen.

MA33

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren.

Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Was tun, wenn...

Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben.

Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

...Fehlermeldungen angezeigt werden

Wenn der Geschirrspüler nicht startet oder während des Betriebs stecken bleibt und keine Tasten, außer der Taste Ein/Aus mehr funktionieren und die Kontrolllampen (siehe Tabelle unten) aufleuchten, folgende Kontrollen vornehmen.

Störung Mögliche	Ursache Abhilfe
Kontrolllampe des laufenden Programms blinkt und die Kontrolllampe der Phase "Reinigen".Es läuft kein Wasser in den Geschirrspüler.	Wasserhahn ist verstopft oder verkalkt.	Wasserhahn reinigen.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Sieb (falls vorhanden) in der Schlauchverschraubung am Wasserhahn ist verstopft.	Sieb in der Schlauchverschraubung reinigen.
	Wasserzulaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
Kontrolllampe des laufenden Programms blinkt und die Kontrolllampe der Phase "Trocknen".Geschirrspüler pumpt kein Wasser ab.	Der Siphon ist verstopft. Siphon reinigen.
	Wasserablaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
Kontrolllampe des laufenden Programms blinkt und die Kontrolllampen der Phasen "Reinigen" und "Trocknen".	Die Wasserschutzsystem hat angesprochen.	Wasserhahn schließen und Kundendienst verständigen.

Nach diesen Kontrollen das Programm erneut starten. Das Programm wird an derselben Stelle wieder aufgenommen. Wenn hingegen erneut eine Störung gemeldet wird, wenden Sie sich an den Kundendienst.

Wenn Alarme auftreten, die nicht in der Tabelle aufgeführt sind, wenden Sie sich bitte an den Kundendienst.

...es Probleme beim Betrieb des Geschirrspülers gibt

Störung Mögliche	Ursache Abhilfe
Programm startet nicht	Geschirrspülertür ist nicht richtig geschlossen.	Tür schließen.
	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Sicherung der Hausinstallation ist nicht in Ordnung.	Sicherung ersetzen.
	Bei Geschirrspülermodellen mit Startzeitvorwahl:Eine Startzeit ist vorgewählt.	Falls Geschirr sofort gespült werden soll, bei Geräten- mit Multidisplay die Startzeit auf 0 Stunden stellen- ohne Multidisplay die Startzeit löschen.
Pfeifendes Geräusch beim Spülen		Anderen Markenreiniger verwenden.Das Pfeifen is

...das Spülergebnis nicht zufriedenstellend ist

Das Geschirr wird nicht sauber

• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
  • Die Sprüharme können sich nicht frei drehen.
• Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.
• Es wurde kein Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
  • Die Verschlusskappe des Salzbehälters ist nicht richtig geschlossen.
• Ablaufschlauch ist nicht korrekt verlegt.

Das Geschirr wird nicht trocken und bleibt ohne Glanz

• Es wurde kein Klarspüler verwendet.
  • Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag

- Klarspülerdosierung niedriger einstellen.

Auf Gläsern und Geschirr sind angetrocknete Wassertropfen

• Klarspülerdosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die PNC-Nummer (PNC) und die Seriennummer (S.N.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:

Mod.: ....
PNC : ....
S.N.:

T-AMIT Prod.No. .... Ser. No. .... Mod. .... RA01

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren.

Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen.

Wenden Sie sich an Ihre zuständige Kundendienststelle.

Bestehen Sie immer auf Original-Ersatzteile.

Installationsanweisung

anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

Unterbau

Dieses Modell lässt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Achtung!

Beim Montieren der Platte an der Tür und beim Einbau des Geschirrspülers die Angaben auf der beiliegenden Schablone genau befolgen.

Zusätzliche Lüftungsöffnungen für den Geschirrspüler sind nicht erforderlich, jedoch Öffnungen für den Durchgang des Stromkabels und der Zu- und Ablaufschläuche.

Durch die Stellfüßchen mit großem Einstellbereich kann die Höhe des Geräts reguliert werden.

Bei allen Arbeiten an internen Gerätekomponenten muss der Stecker herausgezogen sein.

Achten Sie bitte beim Einschieben des Gerätes darauf, dass die Schläuche und das Netzkabel nicht geknickt werden.

Justierung

Die Justierung ist Voraussetzung dafür, dass die Tür richtig wasserdicht ist.

Sicherstellen, dass die Tür des Geschirrspülers richtig und ohne seitliche Reibung schließt.

Die Stellfüßchen so lange drehen, bis sich die Tür optimal schließt.

Befestigung

Das Gerät muss gegen Kippgefahr gesichert werden.

Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.

Anschluss des Wasserzulaufschlauches

Dieser Geschirrspülautomat kann an Kalt- oder Warmwasser bis 50 °C angeschlossen werden.

Es ist jedoch empfehlenswert, einen Kaltwasseranschluss zu wählen.

Beim Warmwasseranschluss werden die Spülzeiten erheblich kürzer, jedoch könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Der Geschirrspüler ist mit Sicherheitseinrichtungen ausgestattet, die das Zurücklaufen des Wassers in die Trinkwasserleitung verhindern und den geltenden Sicherheitsbestimmungen entsprechen.

Prüfen Sie, dass der Wasserdruck des Versorgungsnetzes den angegebenen technischen Daten entspricht.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dadurch der Wasserzulauf verlangsamt oder verhindert werden kann.

Der Zulaufschlauch beliebig geführt werden. Festdrehen nicht vergessen!

Wenn der Geschirrspüler an neue oder lange Zeit ungenutzte Schläuche angeschlossen wird, lassen Sie das Wasser vor dem Anschluss einige Minuten lang laufen, um eventuell vorhandene Sand- oder Rostspuren auszuspülen, die den Filter an der Zulaufleitung verstopfen könnten.

Zum Anschluss keine alten, bereits benutzen Schläuche verwenden.

Anschluss des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

1. am Siphonverschluss des Spülbeckens, mit einer Schlauchschelle;

2. an einem festen Wandanschluss mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.

① ∅21 ∅18 CS13 ② min 4 cm min 30 cm max 100 cm

Der Anschluss des Wasserablaufes muss mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

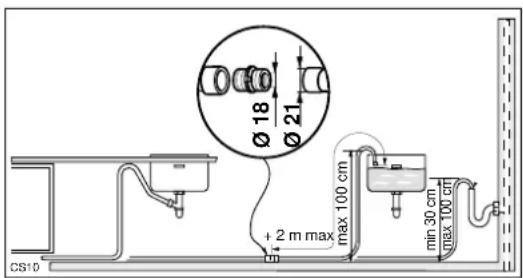

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Ø 18 Ø 21 + 2 m max max 100 cm min 30 cm max 100 cm CS10

Auch bei eventuellen Anschluss-Stücken für den Schlauchanschluss darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Elektroanschluss

Die Nennwerte für den Stromanschluss sind auf dem Typenschild rechts an der Tür angegeben.

Bevor Sie den Stecker in die Steckdose stecken, Folgendes prüfen:

1. Prüfen, dass die auf dem Schild angegebene Netzspannung mit den tatsächlich vorhandenen Werten übereinstimmt.
2. Zähler, Begrenzungsventile, Stromleitung und Anschlussbuchse sind für die Maximallast ausgelegt. Sicherstellen, dass die Buche und der Stecker ohne Reduzierer, Doppelstecker, Adapter usw. zusammenpassen. Andernfalls lassen Sie die Buchse auswechseln.

Zum Abtrennen des Geschirrspülers vom Netz den Stecker herausziehen.

Achtung!

Der Stecker muss auch nach dem Einbau des Geschirrspülers zugänglich sein.

Wenn das Stromkabel ausgewechselt werden muss, wenden Sie sich bitte an den Kundendienst.

Achtung!

Im Sinne der Unfallverhütungsvorschriften ist der Geschirrspüler an einen funktionstüchtigen Erdleiter anzuschließen.

Falls das Gerät nicht ordnungsgemäß geerdet wird, übernimmt der Hersteller keine Haftung.

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Spülprogramme") durchgeführt werden.

Die Prüfung nach EN 50242 muss mit vollem Salzbehälters des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Tabelle "Spülprogramms") durchgeführt werden.

Beladung: 12 Maßgedecke einschl. Servicegeschirr

Klarspülereinstellung: Position 4 (Typ III)

Reinigerdosierung: 5g + 20g (Typ B)
