JSI4542E - Geschirrspüler JUNO - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	JUNO
Modell	JSI4542E
Breite	44,6 cm
Höhe	81,8 - 87,8 cm
Tiefe	57,5 cm
Tiefe bei geöffneter Tür	111,4 cm
Fassungsvermögen	9 Maßgedecke
Wasserdruck	50 - 800 kPa (0,5 - 8 bar)
Spülprogramme	Vorspülen, Intensiv 70°, Normal 65°, Normal 50°, Quick 50°
Zusatzfunktionen	Extra Spar, Zeitvorwahl (1-12 h)
Wasserenthärter	Einstellbar von Stufe 0 bis 9
Klarspülmittelbehälter	ca. 110 ml

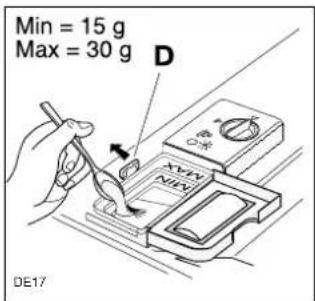

Reinigungsmittelbehälter	15 - 30 g (MIN/MAX Markierung)
Siebsystem	Grob-/Feinsieb, Mikrofilter, Flächensieb
Höhenverstellung Oberkorb	Ja
Besteckkorb	Aufklappbar
Energieverbrauch (Normal 50°)	0,8 kWh
Wasserverbrauch (Normal 50°)	13 Liter
Programmdauer (Normal 50°)	155 - 165 Minuten
Sicherheit	Wasserschutzsystem, Kindersicherung durch Türverriegelung
Installation	Unterbau möglich, Höhenverstellbare Füße
Gewicht	Nicht angegeben

Häufig gestellte Fragen - JSI4542E JUNO

Wie stelle ich die Wasserhärte ein?

Drücken Sie die Ein/Aus-Taste, dann gleichzeitig die Tasten 2 und 3 für ca. 2 Sekunden. Im Display erscheint die aktuelle Härtestufe (z.B. L4). Mit Taste 1 erhöhen Sie die Stufe (0-9) entsprechend der örtlichen Wasserhärte. Nach 5 Sekunden wird die Einstellung gespeichert.

Was bedeuten die Fehlermeldungen AL5, AL6 und AL4?

AL5: Kein Wasserzulauf – prüfen Sie Wasserhahn und Zulaufschlauch. AL6: Wasser läuft nicht ab – reinigen Sie den Siphon. AL4: Wasserschutzsystem aktiv – schließen Sie den Wasserhahn und rufen Sie den Kundendienst.

Wie fülle ich Salz und Klarspüler nach?

Für Salz: Unterkorb herausziehen, Verschlusskappe am Salzbehälter öffnen, 1 Liter Wasser einfüllen (nur beim ersten Mal), dann Salz über Trichter einfüllen. Für Klarspüler: Verschluss (A) nach links drehen, Klarspüler bis zur dunklen Anzeige (B) einfüllen. Dosiereinstellung über den Wähler (C) von 1-6.

Welche Spülprogramme gibt es und wofür sind sie geeignet?

Es gibt 5 Programme: Vorspülen (kalt, für Teilladung), Intensiv 70° (stark verschmutztes Geschirr und Töpfe), Normal 65° und Normal 50° (normal verschmutzt), Quick 50° (leicht verschmutztes Partygeschirr). Die Programme 50° Normal und Quick sind für enzymhaltige Reiniger optimiert.

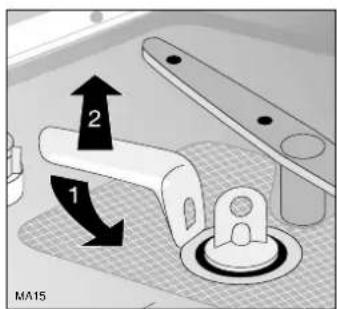

Wie reinige ich die Siebe?

Öffnen Sie die Tür, nehmen Sie den Unterkorb heraus. Entriegeln und entnehmen Sie das Siebsystem (Mikrofilter, Grob-/Feinsieb, Flächensieb). Reinigen Sie alle Teile unter fließendem Wasser. Setzen Sie die Siebe wieder ein und verriegeln Sie sie durch Drehen des Griffs im Uhrzeigersinn.

Warum wird das Geschirr nicht trocken?

Mögliche Ursachen: Kein Klarspüler verwendet oder Behälter leer, Klarspülerdosierung zu niedrig eingestellt, oder falsches Programm gewählt. Erhöhen Sie die Dosierung (Dosiereinstellung auf 4-6) und verwenden Sie Klarspüler.

Was tun bei Frostgefahr?

Wenn das Gerät Temperaturen unter 0°C ausgesetzt wird, nehmen Sie den Wasserzulaufschlauch ab und entleeren Sie ihn. Stellen Sie den Geschirrspüler vor dem nächsten Programmstart in einen Raum über 0°C.

Wie kann ich die Startzeit vorwählen?

Wählen Sie zuerst Programm und Optionen, dann drücken Sie die Taste Zeit wiederholt, bis die gewünschte Verzögerung (1-12 Stunden) im Display erscheint. Schließen Sie die Tür; der Countdown beginnt nach 5 Sekunden.

Kann ich 3-in-1 Reinigertabletten verwenden?

Ja, aber prüfen Sie vorher die Wasserhärte gemäß Herstellerangaben. Bei Verwendung von 3-in-1 Tabletten sind die Salz- und Klarspüleranzeigen überflüssig; stellen Sie die Wasserhärte auf die niedrigste Stufe ein. Legen Sie die Tablette immer in den Reinigungsmitteldosierer, nie in den Korb.

Was ist beim Transport des Geräts zu beachten?

Vermeiden Sie eine zu starke Neigung des Geräts. Entleeren Sie vor dem Transport das Restwasser und sichern Sie die Tür. Beachten Sie die Installationsanweisung für den Aufstellort.

BEDIENUNGSANLEITUNG JSI4542E JUNO

Wichtige Hinweise 3	Installationsanweisung	16
Gerätebeschreibung 4	Unterbau	16
	Justierung	16
Die Bedienungsblende 4	Befestigung	16
Vor der ersten Inbetriebnahme 5	Anschluss des Wasserzulaufschlauches	16
Wasserenthärteranlage 5	Anschluss des Wasserablaufschlauches	17
Klarspülmittel 6	Elektroanschluss	17
Im tätiglichen Gebruvach 7	Hinweise für Prüfinstitute	18

Im täglichen Gebrauch 7

Besteck und Geschirr einordnen 7

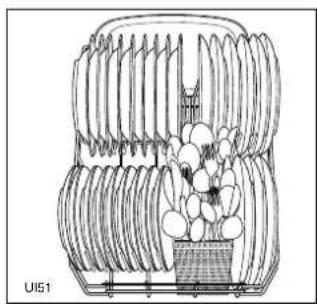

Unterkorb	8

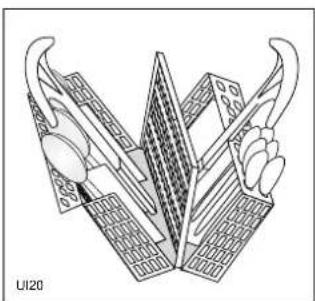

Besteckkorb	8
Oberkorb 8
Höhenverstellung des oberen Korbes 9
Reinigerzugabe 9

Spülprogramms 11

Spülprogramme starten 12

Pflege und Reinigung	13
Reinigung der Siebe	13
Längerer Stillstand des Gerätes	13
Frostgefahr	13
Transport des Gerätes	13

Was tun, wenn...	14
Kundendienst und Ersatzteile	15

Technische Daten

Abmessungen	Breite	44.6 cm
	Höhe	81.8 - 87.8 cm
	max. Tiefe	57.5 cm
	max. Tiefe bei geöffneter Türe	111.4 cm
Elektroanschluss Die Nennwerte für den Stromanschluss sind Betriebsspannung/Frequenz Gesamtleistung Sicherung	auf dem Typenschildrechts an der Tür angegeben.
Leitungswasserdruck	min.	50 kPa (0.5 bar)
	max.	800 kPa (8 bar)
Fassungsvermögen	9 Maßgedecke

Wichtige Hinweise

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Kontrollieren, dass das Gerät keine Transportschädenerlitten hat. Niemals ein schadhaftes Gerät in Betrieb nehmen.
  Wenn Ihr Geschirrspüler beschädigt ist, verständigen Sie Ihren Händler.
• Aus Sicherheitsgründen niemals etwas am Geschirrspüler ändern.
• Die Anpassung der Strom- und Wasserleitungen für den Anschluss des Geräts nur von qualifiziertem Fachpersonal ausführen lassen.
• Darauf achten, dass der Geschirrspüler nicht auf dem Stromkabel oder den Wasserzu- und Ablaufschläuchen steht.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da sonst die hydraulischen Komponenten zwischen Behälter und Seitenwand beschädigt werden können.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt
• Kinder dürfen auf keinen Fall am Bedienfeld oder mit dem Gerät selbst spielen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Das Wasser in der Maschine ist kein Trinkwasser. Spülmittelreste im Gerät stellen eine Gefahr für Kinder dar, die deshalb vom geöffneten Geschirrspüler fern gehalten werden müssen.
• Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

• Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt.
  Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.

• Die Gerätetür während des Betriebs nicht öffnen, besonders in der Heißspülphase, bei der heißes Wasser aus dem Gerät heraustreten kann. Der Geschirrspüler ist in jedem Fall mit einer Sicherheitssperre versehen, die den Betrieb beim öffnen der Tür sofort abbricht.

• Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete Reinigungsmittel (Salz, Spülmittel, Klarspüler usw.).

• Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.
• Reparaturen nur von Fachpersonal ausführen lassen. Unsachgemäße Eingriffe können zu ernsthaften Gefahren führen. Für Reparatureingriffe wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.

Entsorgung

Verpackungsmaterial des Geschirrspülers gemäß der geltenden Abfallentsorgungsvorschriften entsorgen. Alle verwendeten Materialien sind recyclefähig.

Die Kunststoffteile sind mit internationalen Abkürzungen gekennzeichnet:

PE< steht für Polyäthylen, z.B. die Verpackungsfolie

PS< steht für Polystyrol, z.B. die Schutzfüllung im Karton (absolut CFC-frei)

POM< steht für Polyoxymethylen, z.B. Kunststoffklemmen.

Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen.

Wenn Sie das Gerät eines Tages endgültig außer Betrieb setzen wollen, sorgen Sie dafür, dass es wirklich nicht mehr benutzbar ist.

Hinweis! Da sich Kinder eventuell zum Spielen im Gerät einschließen oder sich in andere gefährlichen Situationen bringen könnten, immer das Stromkabel abschneiden und entfernen. Den Schließmechanismus der Tür zerstören, damit die Tür nicht mehr verriegelt werden kann.

Die Geschirrspülmaschine in der entsprechenden Müllsammelanlage der Gemeinde entsorgen.

Wirtschaftliches und umweltschonendes Spülen

• Prüfen, dass die Wasserenthärtungsanlage richtig eingestellt ist.
• Geschirr nicht unter fließendem Wasser vorspülen.
• Immer das richtige Spülprogramm in Funktion zu Geschirr- und Schmutzart wählen.
• Auf keinen Fall Spülmittel, Spülmaschinensalz und Klarspüler überdosieren. Betriebsanleitungen in diesem Handbuch sowie die Angaben der Spülmittelhersteller beachten.

Gerätebeschreibung

1. Geschirrkorbarretierung
2. Oberere Sprüharm
3. Salzbehälter
4. Behälter für Reiniger
5. Bedienblende
6. Behälter für Klarspüler
7. Siebe
8. Unterer Sprüharm
9. Oberer Geschirrkorb

Die Bedienungsblende

1. Betriebskontrolllampe
2. Ein/Aus-Taste
3. Programmtasten
4. Handgriff
5. Multidisplay

Im Multidisplay werden folgende Funktionen angezeigt:

a) Die Laufzeit des eingestellten Spülprogramms, wenn die Programmtaste gedrückt wurde.

Anzeige: Verbleibende Zeit bis zum Programmende.

b) Die gewählte Startzeit in Stunden bis zum Programmbeginn.

Anzeige: 12h - 1h.

c) Die eingestellte Wasserhärtestufe von 0 bis 9, bei Einstellung der örtlichen Wasserhärte. Anzeige: L0 bis L9
d) Fehler am Gerät (siehe "Was tun, wenn..."). Anzeige: AL1 -AL8

6. Extra Spar-Taste

Spart Wasser und Energie bei kleinen Geschirrmengen. "Extra Spar" können Sie zu jedem Spülprogramm außer zu Vorspülen, hinzuwählen.

7. Zeit Taste

Durch wiederholtes Drücken der Taste wählen Sie die gewünschte Startzeit. Im Multidisplay wird 1h bis 12h angezeigt; dies entspricht 1 bis 12 Stunden.

Beispiel: Gerät beladen um 19 Uhr; gewünschter Programmstart 3 Stunden später um 22 Uhr.

Einstellung der Startzeit auf "3h".

8. Signalanzeigen

Die Signalanzeigen haben folgende Bedeutung:

"Salz" - Spezialsalz nachfüllen.

"Klarspüler" - Klarspüler nachfüllen.

Um die verschiedenen Vorgänge der Geschirrspülmaschine zu verdeutlichen, sind Signaltöne vorgesehen.

Kurzer Signalton "Befehl angenommen"

Wenn eine Taste (außer die Ein/Aus-Taste) gedrückt wird, ertönt ein Tonsignal, das anzeigt, dass der Befehl angenommen ist.

Langes Tonsignal "Programm wird ausgeführt"

Ein Tonsignal, das erst dann ertönt, wenn die Geschirrspülmaschine geschlossen wird, zeigt an, dass das Spülprogramm startet.

Tonsignal in kurzen Abständen für "Programmende"

Ein Tonsignal in kurzen Abständen bedeutet, dass das Programm beendet ist.

Tonsignal für "Alarm"

Die Geschirrspülmaschine ist mit einem Alarmsystem ausgestattet, das bei Störungen einschaltet (siehe "Beseitigung von Funktionsstörungen"). In diesem Fall ertönt ein Intervallton.

Alarm abschalten

Drücken Sie die Taste 2. Nach ungefähr 3 Sekunden melden 3 kurze intermittierende Signaltöne, daß der Alarm ausgeschaltet ist.

Alarm wieder einschalten

Drücken Sie die Taste 2. Nach ungefähr 3 Sekunden melden 3 kurze intermittierende Signaltöne, daß der Alarm eingeschaltet worden ist.

Das Ein- oder Ausschalten der Signaltöne muß vor Programmbeginn erfolgen. Es bleibt auch bei ausgeschalteten Maschine gespeichert.

Vor der ersten Inbetriebnahme

Vor dem erstmaligen Einschalten des Geschirrspülers Folgendes vornehmen:

1. Sicherstellen, dass die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen
2. Das Verpackungsmaterial aus dem Gerät nehmen
3. Wasserenthärtungsanlage einstellen
4. Einen Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspüler einfüllen.

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Der Wasserenthärter wird im Werk auf Stufe 4 eingestellt.

Falls Ihre Wasserhärte zur Stufe 0 gehört, benötigen Sie kein Salz, weil das Wasser weich genug ist (wird die Stufe 0 eingestellt, bleibt die Salz-Kontrollampe stets aus).

Sollte diese Stufe für Ihre Gegend nicht geeignet sein, muss der Enthärter neu eingestellt werden.

Wasserhärte
°dH deutsche Skala	°TH franz. Skala	TPM Teile pro Million	Anwendung von Regenerier-salz	Stufe	Anzeige auf dem Multi-display
0 - 4	0 - 8	0 - 80	NEIN	0	L0
5 - 8	9 - 14	81 - 140	JA	1	L1
9 - 11	15 - 20	141 - 200	JA	2	L2
12 - 17	21 - 30	201 - 300	JA	3	L3
18 - 22	31 - 40	301 - 400	JA	4	L4
23 - 28	41 - 50	401 - 500	JA	5	L5
29 - 33	51 - 60	501 - 600	JA	6	L6
34 - 39	61 - 70	601 - 700	JA	7	L7
40 - 45	71 - 80	701 - 800	JA	8	L8
46 - 67	81 - 120	801 - 1200	JA	9	L9

Wenn Sie den Geschirrspüler auf eine andere Stufe einstellen möchten, gehen Sie wie folgt vor:

1. Drücken Sie die Ein/Aus-Taste.
2. Drücken Sie ca. 2 Sekunden lang gleichzeitig die Tasten und 2. Im Anzeigefeld erscheint das Symbol "L4" für die werkseitig eingestellte Härtestufe.

SO327

1. Drücken Sie die Taste 1 so oft, bis im Anzeigefeld die gewünschte Stufe erscheint. Bei jedem Drücken wird der eingestellte Wert um eine Stufe erhöht.
2. Wird die Taste 5 Sekunden lang nicht gedrückt speichert die Maschine die gewählte Härtestufe. Die Programme können nun wieder gewählt werden.

Einfüllen des regenerierenden Salzes Sie haben 2 Möglichkeiten, Spezialsalz zuzugeben:

• Wenn Sie Reinigungsmittel verwenden, welches das Salz bereits enthält, wird das Reinigungsmittel inkl. Spezialsalz in den Behälter für Reinigungsmittel gegeben.
• In diesem Fall muss der Wasserenthärter auf 0 eingestellt sein, damit das Spezialsalz ausschließlich aus dem Behälter für Reinigungsmittel zugeführt wird.
• Wenn Sie Reinigungsmittel und Spezialsalz getrennt verwenden, wird das Spezialsalz in den Vorratsbehälter für Salz eingefüllt.
• In diesem Fall muss der Wasserenthärter zwischen 1 und 9 (entsprechend dem Härtebereich ihres Wohngebietes) eingestellt sein, damit das Spezialsalz aus dem Vorratsbehälter zugeführt wird.

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden (mit Ausnahme des Programms Vorspülen).

Einfüllen:

1. Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters.
2. Einen Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).
3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz füllen.
4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlusskappe sorgfältig zu.

Um Sie daran zu erinnern: Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgefüllt werden muss.

Der Salzbehälter enthält immer Wasser. Es ist also normal, dass dieses bei Salzeinfüllung überläuft.

Hinweis!

Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

Sie haben 2 Möglichkeiten, Klarspüler zuzuführen:

• Wenn Sie Reinigungsmittel verwenden, welches den Klarspüler bereits enthält, wird das Reinigungsmittel inkl. Klarspüler in den Behälter für Reinigungsmittel gegeben.
• In diesem Fall muss die Klarspülerzugabe aus dem Vorratsbehälter ausgeschaltet sein, um Doppeldosierung zu vermeiden.

• Wenn Sie Reinigungsmittel und Klarspüler getrennt verwenden, wird der Klarspüler in den Vorratsbehälter für Klarspüler eingefüllt.

• In diesem Fall muss die Klarspülerzugabe aus dem Vorratsbehälter eingeschaltet sein.

• Die Dosierung für den Klarspüler muss eingestellt werden.

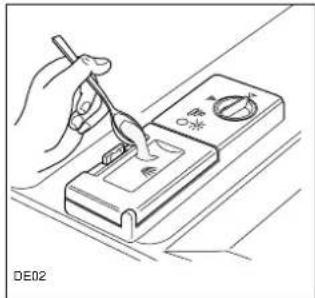

Einfüllen von Klarspülmittel

1. Den Behälter öffnen. Hierzu den Verschluss (A) nach links drehen.
2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.

Den Verschluss fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgangzu vermeiden, ist danebengelaufenes Klarspülmittel mit einem lappen zu entfernen.

Wenn die Klarspülmittelanzeige auf der Bedienungsblende leuchtet, muss Klarspülmittel nachgefüllt werden.

Dosierung

Die Dosiereinstellung beeinflußt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen. Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

Im täglichen Gebrauch

• Kontrollieren, ob Salz und Klarspüler nachgefüllt werden muss.
• Besteck und Geschirr im Geschirrspüler einordnen.
• Reinigungsmittel für Geschirrspüler einfüllen.
• Für Besteck und Geschirr geeignetes Spülprogramm auswählen.
• Spülprogramm starten.

Besteck und Geschirr einordnen

Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden.

• Bevor Sie das Geschirr einordnen, sollten Sie:
• grobe Speisereste entfernen.
• Töpfe mit angebrannten Speiseresten einweichen.
• Beachten Sie beim Einordnen des Geschirrs und Bestecks:
• Geschirr und Besteck dürfen die Sprüharme nicht behindern, sich zu drehen.
• Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einordnen, damit sich in Mulden oder tiefen Böden kein Wasser ansammeln kann.
• Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.
• Um Glasschäden zu vermeiden, dürfen Gläser sich nicht berühren.
• Kleine Gegenstände in den Besteckkorb legen.

Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr

nicht geeignet:

• Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Kitt temperaturempfindlich ist.
  • Geklebte Geschirr- oder Besteckteile.
  • Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
  • Rostempfindliche Stahlteile.
  • Holz-/Frühstücksbrettchen.
• Kunstgewerbliche Gegenstände.

bedingt geeignet:

• Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
• Aufglasurdekore können nach sehr häufigem maschinellen Spülen verblassen.
• Silber- und Aluminiumteile neigen beim Spülen zu Verfärbungen. Speisereste wie z.B. Eiweiß, Senf verursachen oft Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer gleich von Speiseresten säubern, wenn es nicht unmittelbar nach Gebrauch gespült wird.
• Einige Glasarten können nach vielen Spülgängen trüb werden.

Tür öffnen und die Körbe herausziehen.

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, dass der obere Sprüharm in seiner Bewegung nicht behindert wird.

Zusätzlich können die beiden rückwärtigen Reihen mit den Haltezapfen leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln.

Um die Zapfen umzuklappen:

- leicht in die Höhe ziehen und nach hinten sinken lassen (siehe Abbildung), um sie wieder aufzurichten, genügt es, sie in senkrechte Position zu bringen.

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Damit alle Besteckteile vom Wasser umspült werden, sollten Sie

1. kurze Messer, Gabeln und Löffel mit dem Griff nach unten in den Gittereinsatz des Besteckkorbs stellen.
2. Löffel und Gabel nicht ineinander legen. Der Gittereinsatz kann auch abgeklappt werden.

Um gespültes Besteck leichter entnehmen zu können, ist es möglich, den Besteckkorb aufzuklappen.

Damit der Besteckkorb beim Herausnehmen nicht aufklappen kann, sollten Sie den zweiteiligen Griff mit der Hand immer ganz umfassen.

1. Besteckkorb auf Tisch oder Arbeitsplatte stellen
2. beide Griffteile auseinanderklappen
3. Besteck herausnehmen
4. beide Griffteile zusammenklappen.

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

Die linke Tassenauflage ist hochklappbar, damit z.B. hohe Gläser eingeordnet werden können.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw.

Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muss.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.
2. Den Geschirrkorb in der höheren Stellung einschrieben und die Arretierungen (A) nach vorne drehen.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Reinigerzugabe

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel. Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

Spülmittel einfüllen

Reiniger einfüllen, bevor das Spülprogramm eingestellt wird. Der Reiniger wird während des Spülvorgangs eingegeben. Bitte beachten Sie die Angaben zur Dosierung und Aufbewahrung des Reinigers auf der Packung.

1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlusshebel (D) nach hinten.
2. Reiniger in den Behälter für Reinigungsmittel füllen. Als Dosierhilfe dienen die Markierungslinien "MIN" entspricht ca. 15 g, "MAX" entspricht ca. 30 g Reiniger.

1. Nach Einfüllen des Reinigers den Deckel schließen.
2. Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger auf den Deckel des Spülmittelbehälters zusätzlich Reiniger (5 g) zu geben.

Verwendung von "3-in-1" Reinigungsmitteltabletten

Allgemeine Hinweise

Bei diesen Produkten handelt es sich um Tabletten mit kombinierten Reinigungsmittel-, Klarspül- und Salzfunktionen.

1. Vor Verwendung dieser Produkte müssen Sie zunächst prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des Reinigungsmittelherstellers empfehlen (siehe Produktverpackung).
2. Folgen Sie immer den Anweisungen des Reinigungsmittelherstellers, wenn Sie diese Produkte verwenden. Legen Sie die Tabletten niemals in die Trommel oder den Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie die Tabletten immer in den Reinigungsmitteldosierer.
3. Wenn bei Ihrer ersten Verwendung von "3 in 1" Produkten irgendwelche Probleme auftreten sollten, setzen Sie sich doch bitte mit der Kundendienststelle des Reinigungsmittelherstellers in Verbindung (Telefon-nummer auf der Produktverpackung).

Spezielle Hinweise

Wenn Sie Kombinationsprodukte verwenden, sind die Klarspüler- und Salzanzeigen überflüssig. Stellen Sie außerdem die niedrigste Wasserhärtungseinstellung ein. (Weitere Informationen finden Sie in "Wasserenthärteranlage").

Wenn Sie auf eine Standard-Reinigungsmittelverwendung umstellen wollen, gehen Sie bitte wie folgt vor:

• Füllen Sie wieder die Salz- und Klarspülerfächer.
• Schalten Sie die Wasserhärte auf die höchstmögliche Einstellung und führen Sie ein Normalprogramme ohne Ladung durch
• Stellen Sie dann Wasserhärte auf die für Ihre Gegend erforderliche Einstellung (siehe "Wasserenthärteranlage").

Kompaktreiniger

Reinigungsmittel für Geschirrspüler lassen sich anhand ihrer chemischen Zusammensetzung in zwei Grundtypen einteilen:

• herkömmliche, alkalische Reiniger mit ätzenden Bestanteilen
• niederalkalische Kompakteiniger mit natürlichen Enzymen.

50°C-Spülprogramme in Verbindung mit Kompaktreinigern entlasten die Umwelt uns schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme in Kompaktreiniger abgestimmt. deshalb erzielen 50°C-Spülprogramme in Verbindung mit Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65°C-Programmen erreicht werden.

Reinigertabletten

Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb bei Reinigertabletten Normalprogramme mit Vorspülen.

Spülprogramms

Programm	Verschmutzungsgrad und Geschirrart	Einzudrückende Programm-Taste	Programm-beschreibung	(3) Verbrauchswerte
				Programmdauer (in Minuten)	Stromverbrauch (in kWh)	Wasserverbrauch (in Liter)
Vorspülen	Alles. Teilladung (im Laufe des Tages ganz aufzufüllen).	Ein/Aus + Vorspülen	1 Spülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.	12 0,02 7
70° Intensiv	Stark verschutzt. Geschirr, Besteck und Kochöpfe	Ein/Aus + 70° Intensiv	Vorspülen warm Hauptspülen 70°C2 Klarspülgange kalt1 Klarspülgang warm Turbotrocknung	94 - 104 1,89 18
65 Normal	Normal verschutzt. Geschirr und Besteck	Ein/Aus + 65° Normal	Vorspülen lau Hauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Turbotrocknung	79 - 89 1,15 13
(1) 50° Normal	Normal verschutzt. Geschirr und Besteck	Ein/Aus + 50° Normal	Vorspülen kalt Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Turbotrocknung	155 - 165 0,8 13
(2) 50° Quick	Leicht verschutzt. Geschirr und Partygeschirr	Ein/Aus + 50° Quick	Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm	34 - 44 0,7 10

(1) Vergleichsprogramm für Prüfnorm EN 50242 (siehe "Hinweise für Prüfinstitute"). Dieses Programm wurde für den Einsatz von enzymhaltigen Spülmitteln entwickelt und bietet die Möglichkeit, bei geringerem Energieverbrauch dieselben Spülergebnisse zu erzielen, die sonst nur bei Programmen mit Wassertemperaturen von 65°C und mit herkömmlichen Spülmitteln möglich sind.

(2) Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden. Aufgrund der Programmkürze ist hier Trocknungsvorgang vorgesehen.

(3) Diese Angaben gelten nur als Richtwert und sind vom Druck und Temperatur des Leitungswassers sowie von den Spannungsänderungen abhängig.

Spülprogramm starten

1. Überprüfen Sie, ob...

Geschirr und Besteck im Geschirrspüler so eingeordnet sind, dass die Sprüharme sich frei drehen können.

2. Wasserhahn ganz aufdrehen

3. Starten des Spülprogramms

Ein/Aus-Taste drücken. Am Multidisplay erscheinen drei horizontale Striche (---).

Die Kontrollanzeigen "Salz" und "Klarspülen" leuchten eventuell auf.

Die gewünschte Programmtaste drücken; auf dem Multidisplay wird die Dauer des Spülprogramms angezeigt.

Bei Bedarf "Extra Spar" wählen. Diese Option ist bei den Programmen "50° Quick" und "Vorspülen" nicht verfügbar. Die Türklappe schließen.

Das eingestellte Programm wird nach 5 Sekunden gestartet. Der Programmbeginn wird durch ein Tonsignal bestätigt.

4. Startzeit vorwählen oder ändern

Mit der Startzeitvorwahl können Sie einstellen, wann ein Spülprogramme innerhalb der nächsten 12 Stunden beginnen soll.

Ein/Aus-Taste drücken. Die Kontrollanzeigen "Salz" und "Klarspüler" leuchten eventuell auf.

Die gewünschte Programmtaste drücken; auf dem Multidisplay wird die Dauer des Spülprogramms angezeigt.

Bei Bedarf "Extra Spar" wählen. Diese Option ist bei den Programmen "Quick" und "Vorspülen" nicht verfügbar.

Taste "Zeit" drücken, am Multidisplay erschient "h1".

Die Taste so oft drücken bis die gewünschte Stundenzahl erscheint.

Der Programmstart kann um maximal 12 Stunden verzögert werden.

Wenn nach Eingabe des verzögerten Starts Änderungen des Spülprogramms oder der Optionen vorgenommen werden, muss die Startzeit neu eingestellt werden.

Um die Startzeit zu löschen Taste "Zeit" drücken bis der Display die Dauer des Spülprogramms anzeigt.

Die Türklappe schließen. Nach 5 Sekunden beginnt der Countdown, gekennzeichnet durch das blinkende "h" auf dem Multidisplay.

Die Anzeige erfolgt in Stunden.

Wenn der Countdown beendet ist, erscheint auf dem Multidisplay die Dauer des vorprogrammierten

Spülprogramms und die Geschirrspülmaschine startet das vorgegebene Spülprogramm.

Wichtiger Hinweis!

Die Einstellung des Spülprogrammes und die Wahl der Optionen können auch bei geschlossener Tür erfolgen. In diesem Falle läuft das Gerät 5 Sekunden nach dem Drücken der zuletzt benutzten Taste automatisch an.

5. Am Ende des Spülprogramms

Die Maschine hält automatisch an und ein Intervallton meldet, dass das Programm beendet ist.

Am Multidisplay erscheinen "000" und die Programm-Anzeig werden gelöscht.

Der Geschirrspülautomat hat das Spülprogramm esrt dann beendet, wenn ein Signalton läutet und die Programmablaufanzeige des gewählten Programms erlischt ist.

Am Multi-Display müssen drei Null erscheinen.

Wird eine Programm unterbrochen, kann keine neue Programm eingestellt werden es sei denn, die vorhergehende wird gelöscht. (Zum Löschvorgang, siehe Paragraph "Löschung/Ändern des Programms").

6. Löschung/Ändern des Programms

Die Löschfunktion funktioniert sowohl bei offener als auch bei geschlossener Türklappe.

1. Während der Programmeinstellung bei offener oder vor Ablauf der 5 Sekunden bei geschlossener Türklappe kann eine bereits ausgeführte Einstellung durch ein Drücken auf die Ein/Aus-Taste gelöscht werden.

2. Nach Programmbeginn muss zur Löschung des Spülprogramms die entsprechende Programmtaste 5 Sekunden lang gedrückt werden.

Danach ist die Geschirrspülmaschine bereit für eine neue Programmeingabe. Dieser Vorgang gilt auch für den verzögerten Start.

Geschirrspüler ausschalten

Die Betriebskontrollampe leuchtet solange bis die Ein/Aus-Taste gedrückt wird.

Ein/Aus-Taste drücken. Alle Anzeigen erlöschen.

Wenn die Tür sofort nach Programmende geöffnet wird, kann heißer Dampf entweichen. Deshalb die Tür sehr vorsichtig öffnen.

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich. Geschirr deshalb vor dem Ausräumen abkühlen lassen.

Lassen Sie am Programmende das Geschirr zum besseren Trocknen und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler.

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Achtung!

Es wird empfohlen, nach jedem Spülvorgang den Wasserhahn zu schließen und den Stecker heraus zu ziehen.

Pflege und Reinigung

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

Reinigung der Siebe

Die Siebe im Spülraumboden sind in hohem Grade selbstreingend.

Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffen, Unterkorb herausnehmen.

2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb (A/B), Mikrofilter (C) und Flächensieb (D). Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.

3. Griff etwa um 14 Umdrehung entgegen dem Uhrzeigersinn schwenken und herausnehmen.

4. Grob-/Feinsieb (A/B) an der Grifföse fassen und aus dem Mikrofilter (C) herausziehen.

5. Alle Siebe unter fließendem Wasser gründlich reinigen.

6. Flächensieb (D) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.

7. Flächensieb wieder in den Spülraumboden einsetzen.

8. Grob-/Feinsieb in den Mikrofilter einsetzen und zusammenstecken.

9. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht über den Spülraumboden heraussteht.

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb. Falsch oder schlecht eingesetzte Siebe können die Ursache für schlechte Spülergebnisse sein. Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

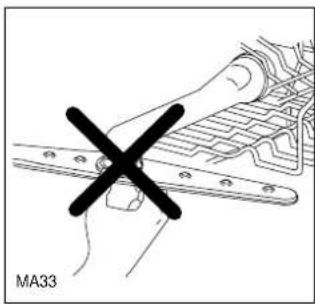

NIEMALS versuchen, die oberen Sprüharme zu entfernen, da der Geschirrspüler dadurch Schaden nehmen kann.

Eventuell verstopfte Düsen mit einem Zahnstocher reinigen.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren.

Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Was tun, wenn...

Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst zu beheben.

Bevor Sie daher den Kundendienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

...Fehlermeldungen angezeigt werden

Der Geschirrspüler startet nicht oder ist während des Betriebs blockiert und keine Tasten sind mehr aktiv, außer der Taste Ein/Aus. Am Multidisplay erscheint eine der Alarmanzeigen (siehe Tabelle) und ein Tonsignal meldet den Alarm.

Tür öffnen, Gerät mit der Taste Ein/Aus abschalten und folgende Kontrollen vornehmen.

Störung Mögliche	Ursache Abhilfe
Alarm AL5 erscheint am Multidisplay.Es läuft kein Wasser in den Geschirrspüler.	Wasserhahn ist verstopft oder verkalkt.	Wasserhahn reinigen.
	Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Sieb (falls vorhanden) in der Schlauchverschraubung am Wasserhahn ist verstopft.	Sieb in der Schlauchverschraubung reinigen.
	Wasserzulaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
Alarm AL6 erscheint am Multidisplay.Geschirrspüler pumpt kein Wasser ab.	Der Siphon ist verstopft. Siphon reinigen.
	Wasserablaufschlauch ist nicht korrekt verlegt.	Schlauchverlegung überprüfen.
Alarm AL4 erscheint am Multidisplay.	Die Wasserschutzsystem hat angesprochen.	Wasserhahn schließen und Kundendienst verständigen.

Nach diesen Kontrollen das Programm erneut starten. Das Programm wird an derselben Stelle wieder aufgenommen. Wenn hingegen erneut eine Störung gemeldet wird, wenden Sie sich an den Kundendienst.

Wenn Alarme auftreten, die nicht in der Tabelle aufgeführt sind (AL1, AL2, AL3, AL7, AL8), wenden Sie sich bitte an den Kundendienst.

...es Probleme beim Betrieb des Geschirrspülers gibt

Störung Mögliche	Ursache Abhilfe
Programm startet nicht	Geschirrspülertür ist nicht richtig geschlossen.	Tür schließen.
	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Sicherung der Hausinstallation ist nicht in Ordnung.	Sicherung ersetzen.
	Bei Geschirrspülermodellen mit Startzeitvorwahl:Eine Startzeit ist vorgewählt.	Wenn Sie das Programm sofort starten wollen, den verzögerten Programmstart löschen.
Pfeifendes Geräusch beim Spülen		Anderen Markenreiniger verwenden.Das Pfeifen is

...das Spülergebnis nicht zufriedenstellend ist

Das Geschirr wird nicht sauber

• Es wurde nicht das richtige Spülprogramm gewählt.
• Geschirr war so eingeordnet, dass das Spülwasser nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
  • Die Sprüharme können sich nicht frei drehen.
• Siebe im Spülraumboden sind nicht sauber oder falsch eingesetzt.
• Es wurde kein Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
  • Die Verschlusskappe des Salzbehälters ist nicht richtig geschlossen.
• Ablaufschlauch ist nicht korrekt verlegt.

Das Geschirr wird nicht trocken und bleibt ohne Glanz

• Es wurde kein Klarspüler verwendet.
  • Vorratsbehälter für den Klarspüler ist leer.

Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag

- Klarspülerdosierung niedriger einstellen.

Auf Gläsern und Geschirr sind angetrocknete Wassertropfen

• Klarspülerdosierung höher einstellen.
• Der Reiniger kann die Ursache sein. Kontaktieren Sie den Kundenberater des Reinigungsmittelherstellers.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die PNC-Nummer (PNC) und die Seriennummer (S.N.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Damit Sie die Nummern bei der Hand haben, empfehlen wir, sie hier einzutragen:

Mod.:

PNC : ....

S.N.:

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren.

Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen.

Wenden Sie sich an Ihre zuständige Kundendienststelle.

Bestehen Sie immer auf Original-Ersatzteile.

Installationsanweisung

Sie sollten die beim Elektroanschluss des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

Unterbau

Dieses Modell lässt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Achtung!

Beim Montieren der Platte an der Tür und beim Einbau des Geschirrspülers die Angaben auf der beiliegenden Schablone genau befolgen.

Zusätzliche Lüftungsöffnungen für den Geschirrspüler sind nicht erforderlich, jedoch Öffnungen für den Durchgang des Stromkabels und der Zu- und Ablaufschläuche.

Durch die Stellfüßchen mit großem Einstellbereich kann die Höhe des Geräts reguliert werden.

Bei allen Arbeiten an internen Gerätekomponenten muss der Stecker herausgezogen sein.

Achten Sie bitte beim Einschieben des Gerätes darauf, dass die Schläuche und das Netzkabel nicht geknickt werden.

Justierung

Die Justierung ist Voraussetzung dafür, dass die Tür richtig wasserdicht ist.

Sicherstellen, dass die Tür des Geschirrspülers richtig und ohne seitliche Reibung schließt.

Die Stellfüßchen so lange drehen, bis sich die Tür optimal schließt.

Befestigung

Das Gerät muss gegen Kippgefahr gesichert werden.

Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.

Anschluss des Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen Anschluss an Kalt- oder Warmwasser bis 50°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen. Da beim Warmwasseranschluss die Spülzeiten erheblich kürzer werden, könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Wenn die Wasserzulaufleitung neu ist oder lange nicht benutzt wurde, ist es ratsam das Wasser einige Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Festdrehen nicht vergessen!

Zum Anschluss keine alten, bereits benutzen Schläuche verwenden.

Wichtig!

Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein. Prüfen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

Anschluss des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

1. am Siphonverschluss des Spülbeckens, mit einer Schlauchschelle;
2. an einem festen Wandanschluss mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluss des Wasserablaufes muss mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluss-Stücken für den Schlauchanschluss darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Elektroanschluss

Die Nennwerte für den Stromanschluss sind auf dem Typenschild rechts an der Tür angegeben.

Bevor Sie den Stecker in die Steckdose stecken, Folgendes prüfen:

1. Prüfen, dass die auf dem Schild angegebene Netzspannung mit den tatsächlich vorhandenen Werten übereinstimmt.
2. Zähler, Begrenzungsventile, Stromleitung und Anschlussbuchse sind für die Maximallast ausgelegt. Sicherstellen, dass die Buche und der Stecker ohne Reduzierer, Doppelstecker, Adapter usw. zusammenpassen. Andernfalls lassen Sie die Buchse auswechseln.

Zum Abtrennen des Geschirrspülers vom Netz den Stecker herausziehen.

Achtung!

Der Stecker muss auch nach dem Einbau des Geschirrspülers zugänglich sein.

Wenn das Stromkabel ausgewechselt werden muss, wenden Sie sich bitte an den Kundendienst.

Achtung!

Im Sinne der Unfallverhütungsvorschriften ist der Geschirrspüler an einen funktionstüchtigen Erdleiter anzuschließen.

Falls das Gerät nicht ordnungsgemäß geerdet wird, übernimmt der Hersteller keine Haftung.

Hinweise für Prüfinstitute

Die Prüfung nach EN 60704 muss bei voller Beladung mit dem Testprogramm (siehe Tabelle "Spülprogramme") durchgeführt werden.

Die Prüfung nach EN 50242 muss mit vollem Salzbehälters des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Tabelle "Spülprogramms") durchgeführt werden.

Beladung: 12 Maßgedecke einschl. Servicegeschirr

Klarspülereinstellung: Position 4 (Typ III)

Reinigerdosierung: 5g + 20g (Typ B)
