BEDIENUNGSANLEITUNG JSI4363B JUNO

Gerätebeschreibung 4

Die Bedienungsblende 4

Vor dem Gebrauch 5

Wasserenthärteranlage 5

Klarspülmittel 7

Reinigerzugabe 8

Verwendung Ihres Geräts 9

Geschirr einordnen 9

Höhenverstellung des oberen Korbes 10

Ratschläge für Spülen 11

Spülprogramme 12

Arbeitsschritte 13

Pflege und Reinigung 14

Beseitigung von Funktionsstörungen 15

Kundendienst und Ersatzteile 16

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung 16

Hinweise für Prüfinstitute 17

Technische Daten 17

Installationsanweisung 18

Aufstellung 18

Anschluß des Wasserzulaufschlauches 18

Anschluß des Wasserablaufschlauches 19

Elektroanschluß 19

Leitfaden für die Gebrauchsanweisung

Sicherheitsanweisungen

1. 1. 1. Anweisungsschritte

Hinweise und Tips

Informationen zum Umweltschutz

Wichtige Hinweise

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Dieses Gerät ist schwer. Sie sollten es mit Vorsicht bewegen.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Sie sollten sich vergewissern, daß das Gerät nicht auf dem Netzkabel steht.
• Sie sollten die beim Elektroanschluß des Gerät anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
• Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

• Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
• Beim Öffnen der Gerätetür während des Betriebs vorsichtig vorgehen.
• Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.
• Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.

• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.

• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.

• Reinigen Sie den unteren Bereich um Türdichtung und Scharniere mit Vorsicht, da alle Metallkanten schneiden können.
• Dieses Produkt sollte von einem Fachmann gewartet werden, und es sollten nur Original-Ersatzteile verwendet werden.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.

Lagerung

• Die mit dem Symbol gekennzeichneten Materialien sind recyclefähig.
- Überprüfen Sie mit Ihrer ortsansässigen Beratungsstelle oder dem Umweltschutzamt, ob es in Ihrer Gegend Anlagen zum Recyclen dieses Geräts gibt.
- Wenn Sie das Gerät eines Tages endgültig außer Betrieb nehmen, machen Sie es vor der Entsorgung unbrauchbar. Spielende Kinder könnten sich im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Deshalb Netzstecker ziehen, Netzkabel abschneiden und beseitigen. Türschloß soweit zerstören, daß die Tür nicht mehr schließt.
- Helfen Sie Ihr Land sauberzuhalten - entsorgen Sie Ihr altes Gerät in den dazu autorisierten Einrichtungen.

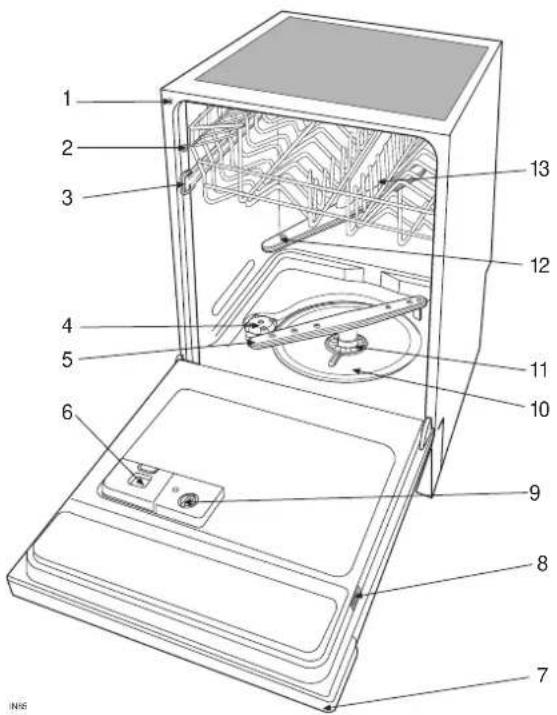

Gerätebeschreibung

1. Härtebereich Einstellung
2. Nivellierelemente
3. Geschirrkorbarretierung
4. Salzbehälter
5. Unterer Sprüharm
6. Behälter für Reiniger
7. Bedienblende
8. Typenschild
9. Behälter für Klarspüler
10. Flächensieb
11. Zentralsieb
12. Oberer Sprüharm
13. Oberer Geschirrkorb

Die Bedienungsblende

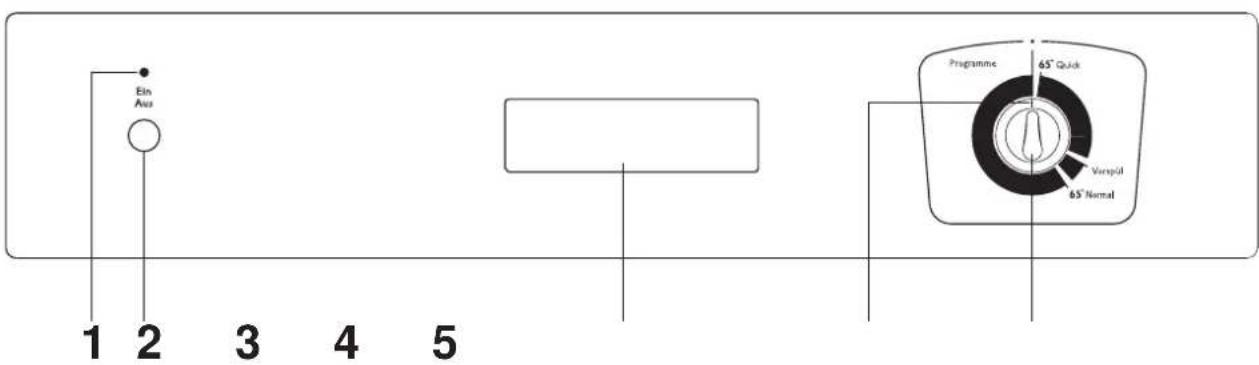

Ein Aus 1 2 3 4 5 Programme 65° Quick Verspül 65° Normal

1. Betriebskontrollampe
2. Ein/Aus-Taste
3. Handgriff
4. Referenzmarke
5. Programmwähler

Vor dem Gebrauch

Vor der ersten Inbetriebnahme:

1. Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen.
2. Das Verpackungsmaterial aus dem Gerät nehmen.
3. Wasserenthärtungsanlage einstellen
4. 1 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspüler einfüllen

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Der Wasserenthärter wird im Werk auf Stufe 2 eingestellt.

Sollte diese Stufe für Ihre Gegend nicht geeignet sein, muß der Enthärter neu eingestellt werden.

So stellen Sie den Wasserenthärter ein:

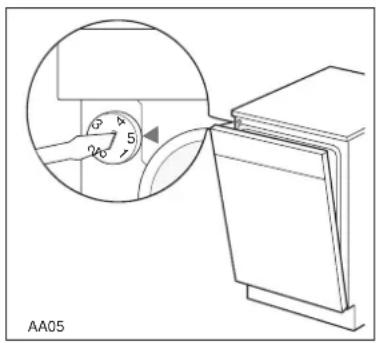

Drehen Sie mit einem Schraubenzieher den Wahlschalter an der Oberkante der Vorderseite so lange, bis die erforderliche Stufe mit der Markierung übereinstimmt.

Stufe	franz. Skala (°TH)	deutsche Skala (°dH)	TPM (Teile pro Million)	Anwendung von Regeneriersalz
*	0 - 8	0 - 4	0 - 80	NEIN
1	9 - 20	5 - 11	81 - 200	JA
2	21 - 40	12 - 22	201 - 400	JA
3	41 - 60	23 - 34	401 - 600	JA
4	61 - 80	35 - 45	601 - 800	JA
5	81 - 90	46 - 50	801 - 900	JA

* Wenn die Härtestufe Ihres Wassers niedriger als "1" ist, benötigen Sie kein Salz, denn das Wasser ist weich genug. Drehen Sie in diesem Fall den Entkalker auf "1" und verwenden Sie kein Salz.

5 AA05

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können.

Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden (mit Ausnahme des Programms Kurzspülen).

Einfüllen:

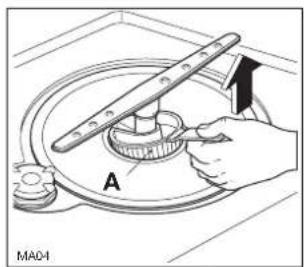

1. Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters.
2. Ein Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).

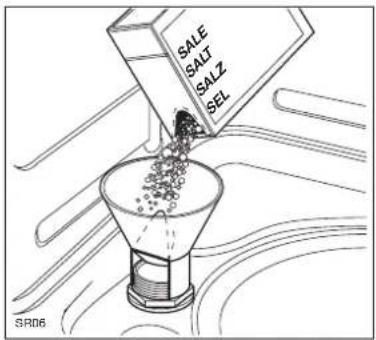

3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz füllen.
4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlußkappe sorgfältig zu.

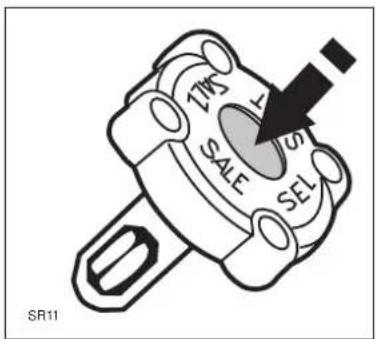

Um Sie daran zu erinnern, hat Ihre Spülmaschine auf der Verschlußkappe des Salzbehälters einen grünen Anzeiger; wenn verschwindet, muß Salz nachgefüllt werden.

SALE SALT SALZ SEL SR06

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

Einfüllen von Klarspülmittel

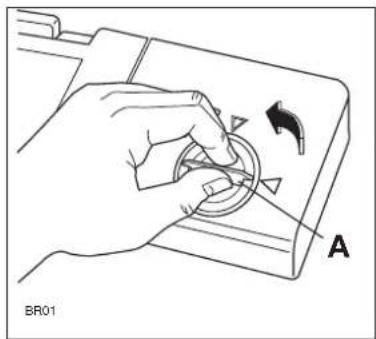

1. Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.

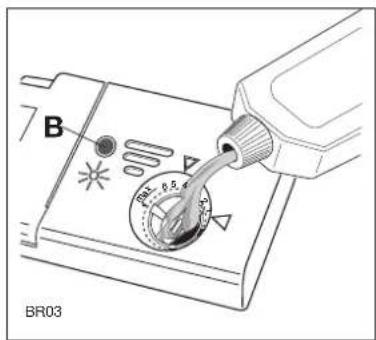

2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.

Den Verschluß fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.

Dosierung

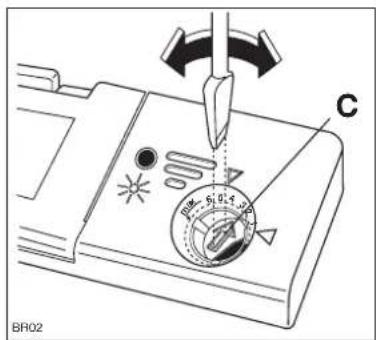

Die Dosiereinstellung beeinflußt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).

Beginnen Sie mit Einstellung 3.

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

A BR01

B BR03

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.

Spülmittel einfüllen

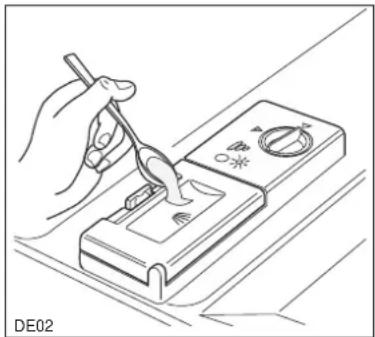

Um das Spülmittelpulver zu verwenden, folgendermaßen vorgehen:

1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten.
2. Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs. Da die angebotenen Reiniger nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.
3. Nach Einfüllen des Reinigers den Deckel schließen.
4. Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger auf den Deckel des Spülmittelbehälters zusätzlich Reiniger zu geben.

Um Spülmittel in Tabletten zu verwenden, folgendermaßen vorgehen:

1. Für jedes Programm eine ganze Tablette in den Behälter für das Spülmittel legen.
2. Nach Einfüllen des Reinigers den Deckel schließen.
3. Bei den Programmen mit der Vorspülphase, eine zusätzliche halbe Tablette auf den Behälterdeckel legen.

Eine ungenügende Menge an Reiniger beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.

Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

Phosphatfreie Kompaktspülmittel

Die Wirkungsweise der verschiedenen Reiniger ist unterschiedlich. Beachten Sie deshalb bitte grundsätzlich die Dosierempfehlungen des Reinigerherstellers.

Bei der Verwendung phosphatfreier Kompaktspülmittel ist besonders auf eine einwandfreie Wasserenthärtung zu achten. Andernfalls kann das Reinigungsergebnis durch Belagbildung nachteilig beeinträchtigt werden. Deshalb sollten Sie die Enthärtungsanlage Ihres Geschirrspülers bei Verwendung phosphatfreier Kompaktspülmittel auch in Weichwassergebieten (< 4° dH) mit Regeneriersalz versorgen!

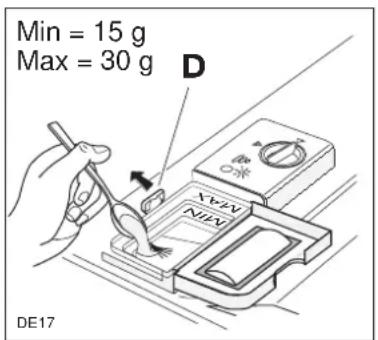

Min = 15 g Max = 30 g D DE17

Verwendung Ihres Geräts

Geschirr einordnen

Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten.

Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe heraus.

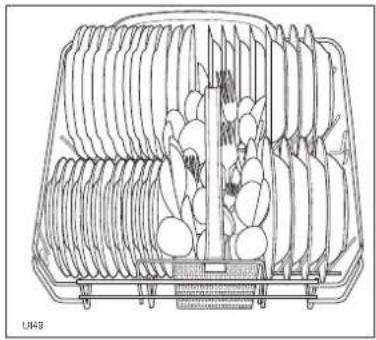

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

Besteckkorb

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden.

Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen. Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Silberbesteck soll nicht zusammen mit anderen Metallen gespült werden.

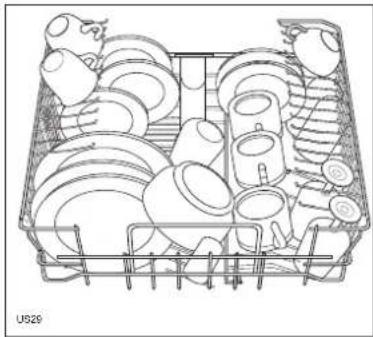

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.

Die Höhenverstellung ist folgendermaßen durchzuführen:

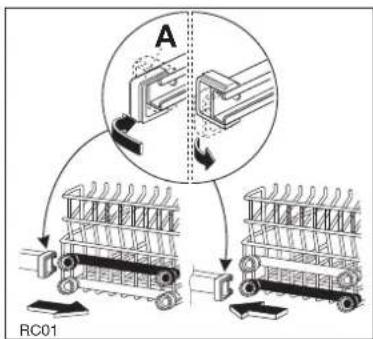

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.
2. Den Geschirrkorb in der höheren Stellung einschrieben und die Arretierungen (A) nach vorne drehen.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Ratschläge für Spülen

So sparen Sie Energie

Legen Sie das benutzte Geschirr sofort in die Maschine. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist.

Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle "Spülprogramme"), damit der Schmutz nicht antrocknet, bis das komplette Spülprogramm vorgenommen wird.

Wählen Sie nur dann ein Sparprogramm, wenn das Geschirr wenig verschmutzist.

Um die besten Spülergebnisse zu erzielen

Töpfe mit angebrannten oder stark angekrusteten Speiseresten sollten zuerst von Hand vorbehandelt oder In Wasser eingeweicht werden.

Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter abfließen kann.

Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet (es sei denn, es wird ausdrücklich als spülmaschinenfest verkauft):

• Besteck mit Holz- oder Horngriffen oder Klebstoffteilen
• Bronzebesteck
• Kochtöpfe mit Holzgriffen
• Aluminiumware
• Kristallware
• Bleiglas
• Kunststoffgegenstände
• antikes Chinaporzellan oder Chinaporzellan mit Feindekor

Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen.

Auch einige Arten von Gläsern können nach mehrmaligem Spülen in der Maschine undurchsichtig werden.

Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in den Besteckkörb ein.

Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr abfärben.

Sollten Sie Zweifel haben, informieren Sie sich beim jeweiligen Hersteller.

Lassen Sie sich bei Neukauf von Geschirr, Gläsern und Besteck bestätigen, daß die Teile zum Spülen im Geschirrspüler geeignet sind.

Spülprogramme

Programm	Verschmutzungsgrad und Geschirrart	Programmwähler	Einzudrückende Taste	Spülmittelmenge		Programmbeschreibung
				Hauptspülen	Vorspülen
* 65° Normal	Normal verschutzt. Geschirr, Besteck, Kochtopfe	65° Normal	Ein/Aus	25 g 5 g		Vorspülen kaltHauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
** 65° Quick	Leicht verschutzt. Geschirr und Partygeschirr	65° Quick	Ein/Aus	30 g /		Hauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm
Vorspül	Alles.Teilladung (im Laufe des Tages ganz aufzufüllen).	Vorspül	Ein/Aus	/	/	1 Spülgang kalt, um das Antrocknen von Speiseresten zu vermeiden

* Programm für Vergleichsprüfanstalten gem. EN 50242. (s. "Hinweise für Prüfinstitute").
** Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden. Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.

Arbeitsschritte

1. Prüfen Sie, ob die Siebe sauber sind

2. Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind

3. Einordnung des Geschirrs in die Maschine

Entfernen Sie grobe Speisereste vom Geschirr.

Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.

Schieben Sie die Körbe nach dem Einordnen wieder in die Maschine zurück.

1. Kontrollieren Sie, ob die Sprüharme sich frei drehen können.

2. Dosierung des Reinigers

Geben Sie die in der Programmtabelle angegebene Menge hinzu.

1. Schließen Sie den Deckel

2. Schließen Sie die Tür des Geschirrspülautomaten

3. Einstellung des Spülprogrammes

Drehen Sie den Programmwählerknopf nach rechts, bis die Referenzmarke auf dem Programmwählerknopf mit der gewünschten Spülprogrammes übereinstimmt.

1. Starten des Spülprogrammes

Drücken Sie die Ein/Aus-Taste; die Betriebskontrollampe leuchtet auf und das Programm läuft an.

1. Am Ende des Spülprogrammes

Nach Beendigung des Spülprogrammes bleibt die Maschine automatisch stehen.

1. Stellen Sie die Spülmaschine ab

Schalten Sie die Maschine durch Drücken der Ein/Aus-Taste aus, die Betriebskontrollampe erlischt.

Öffnen Sie die Tür.

Warten Sie einige Minuten, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt.

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Vorsicht Obwohl eine Sicherheitseinrichtung den Betrieb des Gerätes unterbricht, darf während des heißen Spülgangs die Tür nicht geöffnet werden. Es besteht Verbrennungsgefahr! Auch unmittelbar nach Beendigung des Spülprogramms kann beim Öffnen der Tür heißer Dampf entweichen.

Pflege und Reinigung

Innenreinigung

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

Reinigen des Zentralsiebes

(...nach der Reinigung)

Ziehen Sie das Sieb (A) nach oben heraus und reinigen Sie es unter fließendem Wasser. Nach der Reinigung setzen Sie das Sieb durch Hineindrücken bis zum Einrasten wieder ein.

Reinigen des Flächensiebes

(jeden Monat)

Bürsten Sie das große Sieb, falls es erforderlich ist, auf beiden Seiten mit einer Bürste ab. Ziehen Sie dazu den unteren Sprüharm nach oben heraus. Drehen Sie die Arretierung (C) nach links um 90° und nehmen Sie das Sieb heraus.

Zum Wiedereinsetzen gehen Sie in umgekehrter Reihenfolge vor.

Außenreinigung

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren. Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb.

Falsch oder schlecht eingesetzte Siebe können die Ursache für schlechte Spülergebnisse sein.

Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

Beseitigung von Funktionsstörungen

Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.

Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

Störung Lösung
Die Maschine startet nicht	Die Gerätetür ist nicht dicht geschlossen.Der Stecker ist nicht korrekt in der Steckdose eingesteckt.Die Abflußsicherung überprüfen.Keine Spannung an der Steckdose vorhanden.
Die Maschine nimmt kein Wasser • Wasserhahn geschlossen.	Weisierhahn geschlossen.Keine Wasserversorgung.Der Zulaufschlauch ist geknickt.Beheben Sie die Störung.Das Sieb im Zulaufschlauch ist verstopft. Reinigen Sie das Sieb am Ende des Zulaufschlauches.
Die Siebe sind verstopft	Reinigen Sie die Siebe (siehe “Pflege und Reinigung”).
Die Sprüharme rotieren nicht	Stellen Sie sicher, daß das Geschirr richtig eingeordnet wurde.
Das Wasser wird nicht abgepumpt	Der Ablaufschlauch ist geknickt. Richten Sie ihn gerade.Der Abfluß ist eventuell verstopft. Entfernen Sie die Verstopfung.Die Verlängerung des Abflußschlauchs sitzt nicht richtig.Befolgen Sie die Anweisungen zum Anschluß an das Abwasser.Der Ablauf an der Wand hat keine Entlüftung.
Die Maschine erzeugt starke Geräusche des Geschirrs in Ihre Spülmaschine).	Das Geschirr klirrt gegeneinander (siehe unter “Einordnen Spülmaschine”).Die Sprüharme schlagen gegen das Geschirr.
Die Tür dichtet nicht gut ab	Die Geschirrspülmaschine ist nicht einwandfrei justiert bzw. nicht richtig eingebaut. Lassen Sie dieses Problem von der Küchenmontagefirma beseitigen!
Schlechtes Spülergebnis	Die Geschirrkörbe sind zu voll beladen.Das Geschirr ist nicht richtig angeordnet.Die Sprüharme können sich nicht frei drehen.Die Sprüharme sind verstopft.Die Siebe sind verstopft.Die Siebe sind nicht richtig eingesetzt.Der Reiniger wurde nicht ausreichend dosiert oder ist nicht geeignet.Alter Reiniger oder Reiniger mit Klumpen.Die Verschlußkappe des Salzbehälters ist nicht richtig geschlossen.Es wurde ein zu schonendes Programm gewählt.
Am Geschirr sind Kalkflecken oder ein weißlicher Überzug	Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
Das Geschirr ist nicht ganz trocken	Der Vorratsbehälter für Klarspülmittel ist leer oder die Dosierung ist zu niedrig.

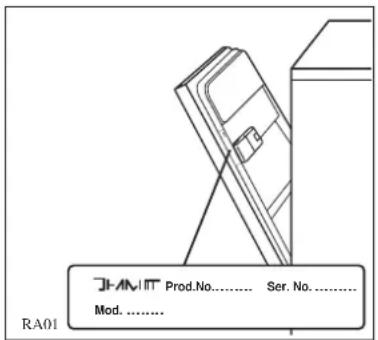

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen. Wenden Sie sich an Ihre zuständige Kundendienststelle. Bestehen Sie immer auf Original-Ersatzteile.

JHAN IT Prod.No...... Ser. No...... Mod. ...... RA01

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit zwei zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:

1. Am Wasserzulaufschlauch:

Diese Vorrichtung schaltet die Wasserzufuhr bei einer Beschädigung des Zulaufschlauches ab. Die Schutzvorrichtung ist auch im nicht eingeschalteten Zustand der Maschine aktiv.

1. An der Bodenwanne:

Diese Vorrichtung schaltet die Wasserzufuhr bei einer Undichtheit innerhalb des Gerätes ab. Die Schutzvorrichtung ist nur im eingeschalteten Zustand aktiv.

Hinweise für Prüfinstitute

Vor einer Prüfung muß des Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden.

Prüfnorm: EN 50242
Vergleichsprogramm: 65° Normal
Beladung: 12 Maßgedecke
Klarspülmittelwähler: Position5
Reinigerdosierung: 25 g im Behälter5 g auf dem Behälterdeckel

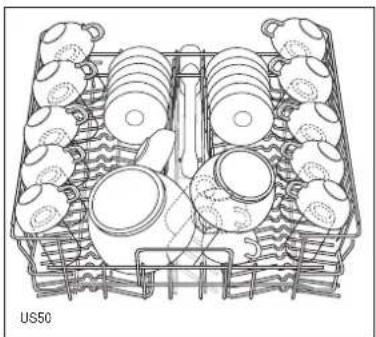

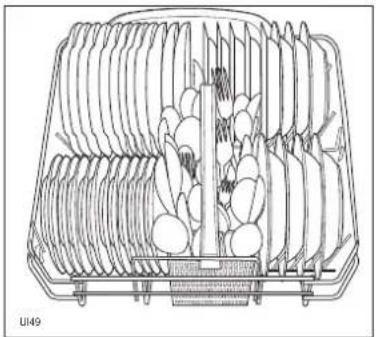

Oberen Korb laden Unteren Korb laden

Abmessungen Breite 59.6 cm	Höhe 81.8 - 87.8 cmmax.Tiefe 57.5 cmmax.Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 HzLeistungsaufnahme UmwälzpumpeLeistungsaufnahme HeizelementGesamtleistung		200 W2100 W2300 W
Leitungswasserdruck	min.max.	50 kPa (0.5 bar)800 kPa (8 bar)
Anschluß des Wasserzulaufschlauches	Wasser kalt/warm	max 60°C
Fassungsvermögen		12 Maßgedecke

Installationsanweisung

Aufstellung

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

Anschluß des Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen. Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Wenn die Wasserzulaufleitung neu ist oder lange nicht benutzt wurde, ist es ratsam das Wasser einige Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Festdrehen nicht vergessen!

Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Press-block) an.

Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzufluß auszuschalten, falls es durch Verschleiß zu einem Schaden des inneren Schlauches kommen sollte.

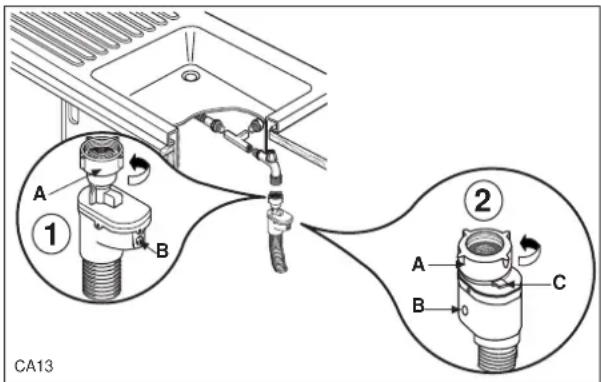

Das Auftauchen des roten Zeichens an der Öffnung (B - ① ②) zeigt einen solchen Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und den Wasserzulaufschlauch ersetzen lassen. Diese Vorrichtung ist stets eingeschaltet, auch wenn die Maschine nicht in Betrieb ist.

Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A - ① ②) fest eingesetzt werden.

Hinweis: nur für lockerungssichere Wasserzulaufschläuche ②.

Zur Abnahme des Wasserzulaufschlauchs auf den gelben Knopf der Lockerungssicherung (② - C) drücken und den Klemmring gegen den Uhrzeigersinn drehen.

Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Wichtig! Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein. Prüfen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

CA13 A ① B ② A B C

Anschluß des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

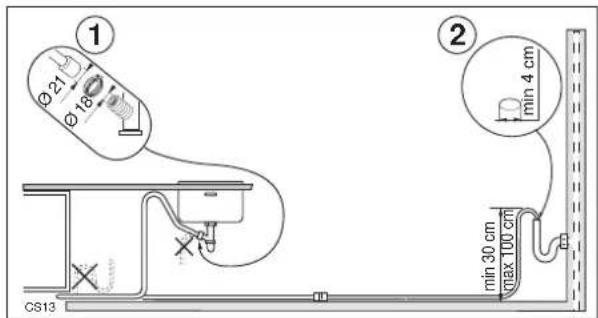

1. am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle;
2. an einem festen Wandanschluß mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

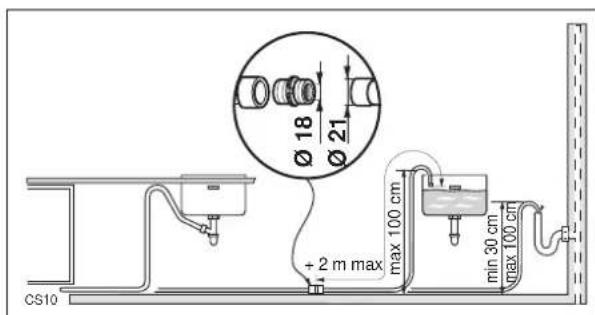

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Elektroanschluß

Elektroanschluß an 230V (50 Hz). Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und Zähler) muß für diesen Anschlußwert ausgelegt sein. Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.

Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

① ∅21 ∅18 CS13 ② min 4 cm min 30 cm max 100 cm

Ø 18 Ø 21 + 2 m max max 100 cm min 30 cm max 100 cm CS10

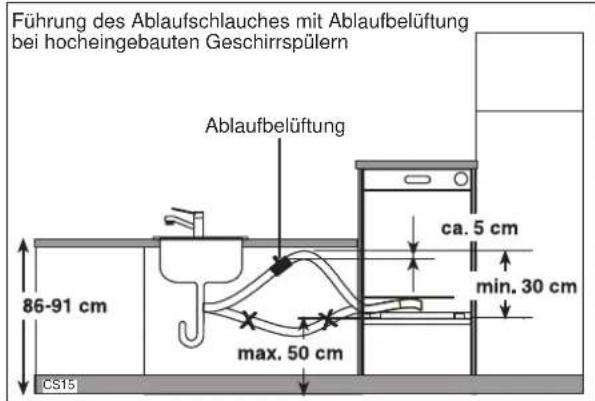

Führung des Ablaufschlauches mit Ablaufbelüftung bei hocheingebauten Geschirrspülern Ablaufbelüftung 86-91 cm max. 50 cm ca. 5 cm min. 30 cm CS15

Hocheinbau des Geschirrspülers

Wird der Geschirrspüler erhöht eingebaut (max 50 cm über dem Boden), so sind die in der Zeichnung angegebenen Maße zu beachten und eine Ablaufbelüftung einzubauen. Die Ablaufbelüftung erhalten sie über Ihren Händler oder den zuständigen Kundendienst.

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie
