BEDIENUNGSANLEITUNG JSI4540S JUNO

Gerätebeschreibung 4

Die Bedienungsblende 4

Vor dem Gebrauch 6

Wasserenthärteranlage 6

Klarspülmittel 8

Verwendung Ihres Geräts 9

Geschirr einordnen 9

Reinigerzugabe 12

Ratschläge für Spülen 13

Spülprogramme 14

Starten des Spülprogramms 15

Pflege und Reinigung 16

Innenreinigung 16

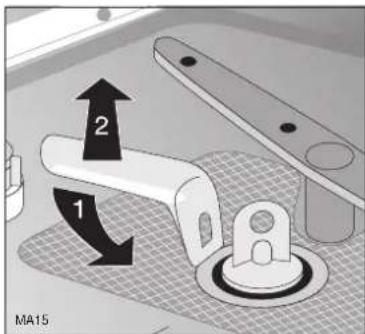

Reinigung der Siebe 16

Außenreinigung 17

Längerer Stillstand des Gerätes 17

Frostgefahr 17

Transport des Gerätes 17

Beseitigung von Funktionsstörungen 18

Kundendienst und Ersatzteile 19

Sicherheitsvorrichtungen zum Schutz vor

Überschwemmung 19

Hinweise für Prüfinstitute 20

Technische Daten 20

Installationsanweisung 21

Aufstellung 21

Anschluß des Wasserzulaufschlauches 21

Anschluß des Wasserablaufschlauches 22

Elektroanschluß 22

Unterbau 23

Leitfaden für die Gebrauchsanweisung

Sicherheitsanweisungen

1. 1. 1. Anweisungsschritte

Hinweise und Tips

Informationen zum Umweltschutz

Wichtige Hinweise

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Dieses Gerät ist schwer. Sie sollten es mit Vorsicht bewegen.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Sie sollten sich vergewissern, daß das Gerät nicht auf dem Netzkabel steht.
• Sie sollten die beim Elektroanschluß des Gerät anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
• Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

• Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
• Beim Öffnen der Gerätetür während des Betriebs vorsichtig vorgehen.
• Verwenden Sie ausschließlich für Haushaltsspülmaschinen geeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.
• Nach dem Einordnen oder Herausnehmen des Geschirrs sollten Sie die Tür schließen, da eine offene Tür eine Gefahrenquelle darstellt.

• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.

• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.

• Reinigen Sie den unteren Bereich um Türdichtung und Scharniere mit Vorsicht, da alle Metallkanten schneiden können.
• Dieses Produkt sollte von einem Fachmann gewartet werden, und es sollten nur Original-Ersatzteile verwendet werden.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle. Verlangen Sie stets Original -Ersatzteile.

Lagerung

• Die mit dem Symbol gekennzeichneten Materialien sind recyclefähig.
- Überprüfen Sie mit Ihrer ortsansässigen Beratungsstelle oder dem Umweltschutzamt, ob es in Ihrer Gegend Anlagen zum Recyclen dieses Geräts gibt.
- Wenn Sie das Gerät eines Tages endgültig außer Betrieb nehmen, machen Sie es vor der Entsorgung unbrauchbar. Spielende Kinder könnten sich im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Deshalb Netzstecker ziehen, Netzkabel abschneiden und beseitigen. Türschloß soweit zerstören, daß die Tür nicht mehr schließt.
- Helfen Sie Ihr Land sauberzuhalten - entsorgen Sie Ihr altes Gerät in den dazu autorisierten Einrichtungen.

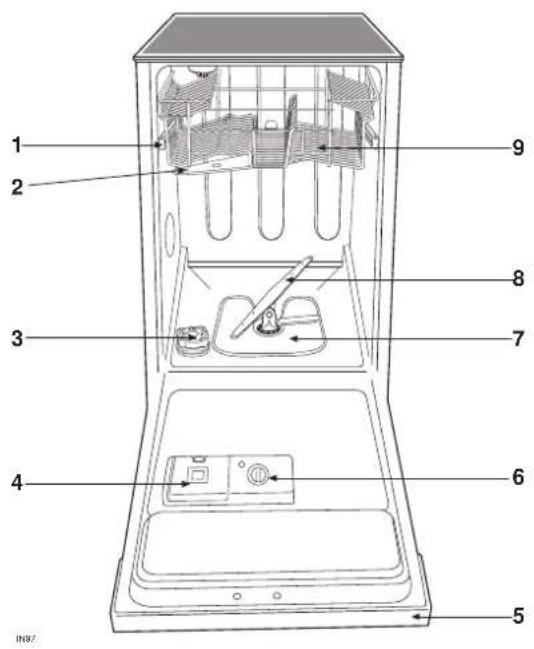

Gerätebeschreibung

1. Geschirrkorbarretierung
2. Oberere Sprüharm
3. Salzbehälter
4. Behälter für Reiniger
5. Bedienblende
6. Behälter für Klarspüler
7. Siebe
8. Unterer Sprüharm
9. Oberer Geschirrkorb

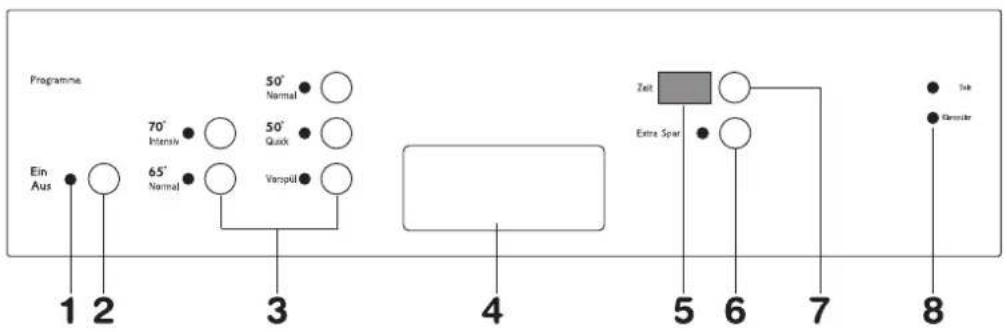

Die Bedienungsblende

Programme Ein Aus 1 2 70° Intensiv 65° Normal 50° Normal 50° Quick Voropül 4 Zeit Extra Spar 5 6 7 8 Tek Enerster

1. Betriebskontrollampe

2. EIN/AUS-Taste

3. Programmtasten

4. Grifföffnung

5. Multidisplay

Im Multidisplay werden folgende Funktionen angezeigt:

a) Die Laufzeit des eingestellten Spülprogramms, wenn die Programmtaste gedrückt wurde.

Anzeige: Verbleibende Zeit bis zum Programmende.

b) Die gewählte Startzeit in Stunden bis zum Programmbeginn. Anzeige: 12h - 1h.

c) Die eingestellte Wasserhärtestufe von 0 bis 9, bei Einstellung der örtlichen Wasserhärte. Anzeige: L0 bis L9

d) Fehler am Gerät (siehe "Beseitigung von Funktionsstörungen"). Anzeige: AL1 -AL8

6. Extra Spar-Taste

Spart Wasser und Energie bei kleinen Geschirrmengen.

"Extra Spar" können Sie zu jedem Spülprogramm außer zu Vorspülen, hinzuwählen.

7. Zeit Taste

Durch wiederholtes Drücken der Taste wählen Sie die gewünschte Startzeit. Im Multidisplay wird 1h bis 12h angezeigt; dies entspricht 1 bis 12 Stunden.

Beispiel: Gerät beladen um 19 Uhr; gewünschter Programmstart 3 Stunden später um 22 Uhr.

Einstellung der Startzeit auf "3h".

8. Signalanzeigen

Die Signalanzeigen haben folgende Bedeutung:

"Salz" - Spezialsalz nachfüllen.

"Klarspüler" - Klarspüler nachfüllen.

Um die verschiedenen Vorgänge der Geschirrspülmaschine zu verdeutlichen, sind Signaltöne vorgesehen.

Kurzer Signalton "Befehl angenommen"

Wenn eine Taste gedrückt wird, ertönt ein kurzes Tonsignal, der anzeigt, daß der Befehl angenommen ist.

Langer Signalton "Programm wird ausgeführt"

Ein langer Signalton bedeutet, daß das Programm gestartet wird.

Signalton in kurzen Abständen für "Programmende"

Ein Signalton in kurzen Abständen bedeutet, daß das Programm beendet ist.

"Alarm -Signalton"

Die Geschirrspülmaschine ist mit einem Alarmsystem ausgestattet, das bei Störungen einschaltet. In diesem Fall ertönt ein Intervallton.

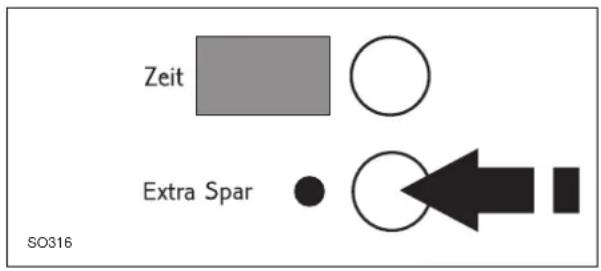

Alarm abschalten

Drücken Sie die "Extra Spar-Taste". Nach ungefähr 3 Sekunden melden 3 kurze intermittierende Signaltöne, daß der Alarm ausgeschaltet ist.

Alarm wieder einschalten

Drücken Sie die "Extra Spar-Taste". Nach ungefähr 3 Sekunden melden 3 kurze intermittierende Signaltöne, daß der Alarm eingeschaltet worden ist.

Das Ein- oder Ausschalten der Signaltöne muß vor Programmbeginn erfolgen. Es bleibt auch bei ausgeschalteten Maschine gespeichert.

Zeit Extra Spar SO316

Vor dem Gebrauch

Vor der ersten Inbetriebnahme:

1. Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen.
2. Das Verpackungsmaterial aus dem Gerät nehmen.
3. Wasserenthärtungsanlage einstellen
4. 0,5 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspüler einfüllen

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspülen liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an Ihrem Wohnort einzustellen. Das zuständige Wasserwerk kann Sie über die Wasserhärte informieren.

Der Wasserenthärter wird im Werk auf Stufe 4 eingestellt.

Sollte diese Stufe für Ihre Gegend nicht geeignet sein, muß der Enthärter neu eingestellt werden.

Wenn Sie den Geschirrspüler auf eine andere Stufe einstellen möchten, gehen Sie wie folgt vor:

1. Drücken Sie die Ein/Aus-Taste.

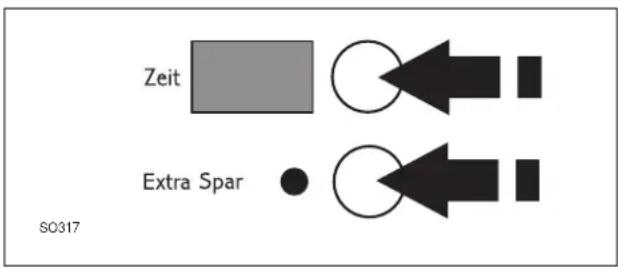

2. Drücken Sie ca. 2 Sekunden lang gleichzeitig die Tasten "Extra Spar" und "Zeit". Im Anzeigefeld erscheint das Symbol "L4" für die werkseitig eingestellte Härtestufe.
3. Drücken Sie die Taste "Zeit" so oft, bis im Anzeigefeld die gewünschte Stufe erscheint. Bei jedem Drücken wird der eingestellte Wert um eine Stufe erhöht.
4. Wird die Taste 5 Sekunden lang nicht gedrückt speichert die Maschine die gewählte Härtestufe. Die Programme können nun wieder gewählt werden.

Wasserhärte
°dH deutsche Skala	°TH franz. Skala	TPM Teile pro Million	Anwendung von Regenerier-salz	Stufe	Anzeige auf dem Multi-display
0 - 4	0 - 8	0 - 80	NEIN	0	L0
5 - 8	9 - 14	81 - 140	JA	1	L1
9 - 11	15 - 20	141 - 200	JA	2	L2
12 - 17	21 - 30	201 - 300	JA	3	L3
18 - 22	31 - 40	301 - 400	JA	4	L4
23 - 28	41 - 50	401 - 500	JA	5	L5
29 - 33	51 - 60	501 - 600	JA	6	L6
34 - 39	61 - 70	601 - 700	JA	7	L7
40 - 45	71 - 80	701 - 800	JA	8	L8
46 - 67	81 - 90	801 - 900	JA	9	L9

Falls Ihre Wasserhärte zur Stufe 0 gehört, benötigen Sie kein Salz, weil das Wasser weich genug ist (wird die Stufe 0 eingestellt, bleibt die Salz-Kontrollampe stets gelöscht.

Zeit Extra Spar SO317

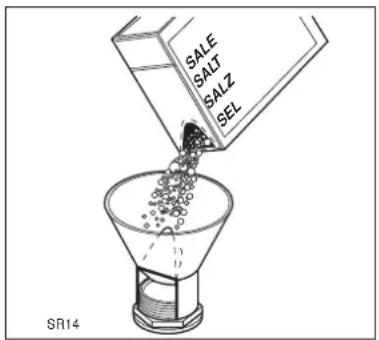

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können.

Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden (mit Ausnahme des Programms Kurzspülen).

Einfüllen:

1. Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters.
2. 0,5 Liter Wasser in den Behälter geben (dies ist nur das erste Mal notwendig).
3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz füllen.
4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befreit haben, schrauben Sie die Verschlußkappe sorgfältig zu.

Um Sie daran zu erinnern: Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgefüllt werden muß.

Der Salzbehälter enthält immer Wasser. Es ist also normal, daß dieses bei Salzeinfüllung überläuft.

Hinweis! Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

SALE SALT SALZ SEL SR14

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung.

Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht.

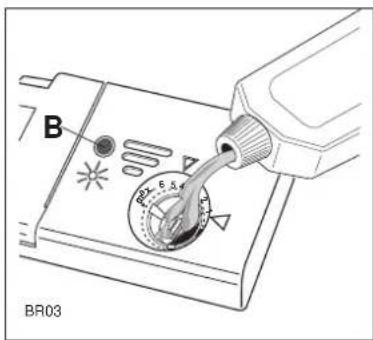

Einfüllen von Klarspülmittel

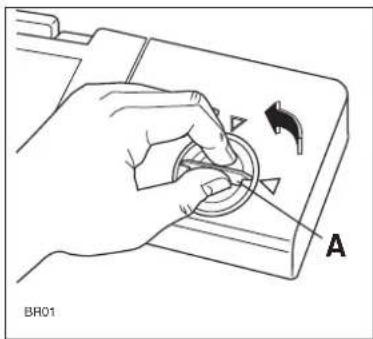

1. Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.
2. Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.

Den Verschluß fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarspüler.

Um eine übermäßige Schaumbildung beim nächsten Spülgang zu vermeiden, ist danebengelaufenes Klarspülmittel mit einem Lappen zu entfernen.

Wenn die Klarspülmittelanzeige auf der Bedienungsblende leuchtet, muß Klarspülmittel nachgefüllt werden.

A BR01

B 5.5 BR03

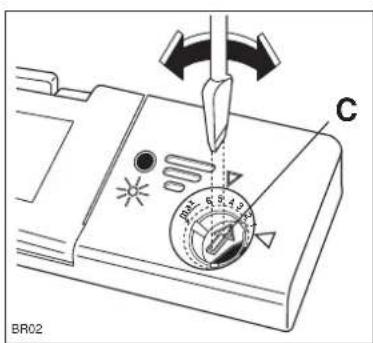

Dosierung

Die Dosiereinstellung beeinflußt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfüllöffnung befindlichen Sechstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).

Beginnen Sie mit Einstellung 3.

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

C BR02

Verwendung Ihres Geräts

Geschirr einordnen

Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten.

Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe heraus.

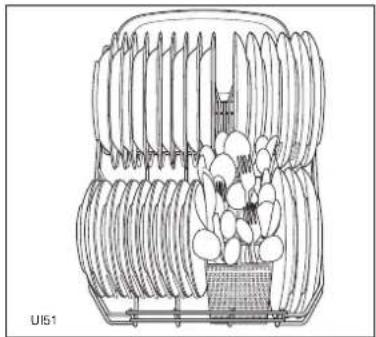

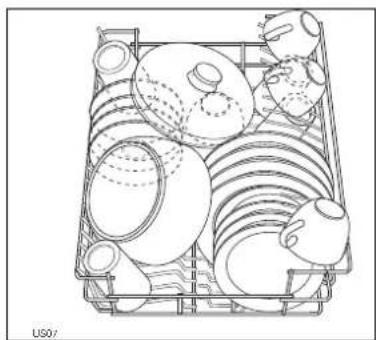

Unterkorb

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

Zusätzlich können die beiden rückwärtigen Reihen mit den Haltezapfen leicht und rasch umgeklappt werden. Das ermöglicht ein einfaches Einordnen von Töpfen und Salatschüsseln.

Um die Zapfen umzuklappen:

- leicht in die Höhe ziehen und nach hinten sinken lassen (siehe Abbildung), um sie wieder aufzurichten, genügt es, sie in senkrechte Position zu bringen.

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen. Lange und/oder scharfe Bestecke sowie gebogene Messer sollten horizontal in den oberen Korb eingeordnet werden. Beim Einordnen oder Herausnehmen scharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Damit alle Besteckteile vom Wasser umspült werden, sollten Sie

1. kurze Messer, Gabeln und Löffel mit dem Griff nach unten in den Gittereinsatz des Besteckkorbs stellen.
2. Löffel und Gabel nicht ineinander legen. Der Gittereinsatz kann auch abgeklappt werden.

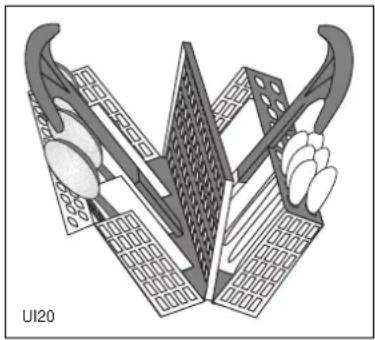

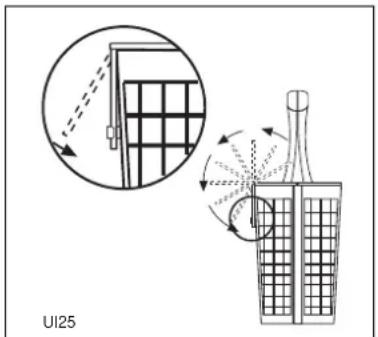

Um gespültes Besteck leichter entnehmen zu können, ist es möglich, den Besteckkorb aufzuklappen.

Damit der Besteckkorb beim Herausnehmen nicht aufklappen kann, sollten Sie den zweiteiligen Griff mit der Hand immer ganz umfassen.

1. Besteckkorb auf Tisch oder Arbeitsplatte stellen
2. beide Griffteile auseinanderklappen
3. Besteck herausnehmen
4. beide Griffteile zusammenklappen.

UI25

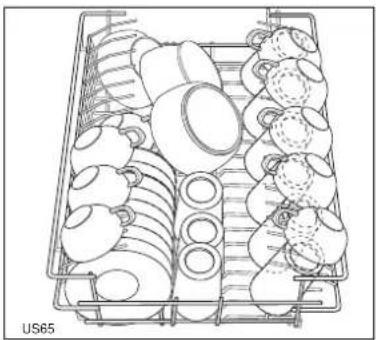

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

Die linke Tassenauflage ist hochklappbar, damit z.B. hohe Gläser eingeordnet werden können.

In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Können.

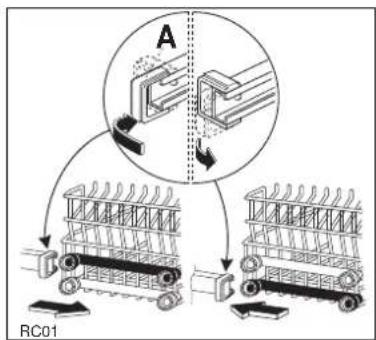

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorb höher gestellt werden muß.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb herausziehen.

2. Den Geschirrkorb in der höheren Stellung einschrieben und die Arretierungen (A) nach vorne drehen.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tür, da eine offene Tür eine Gefahrenquelle darstellt.

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel.

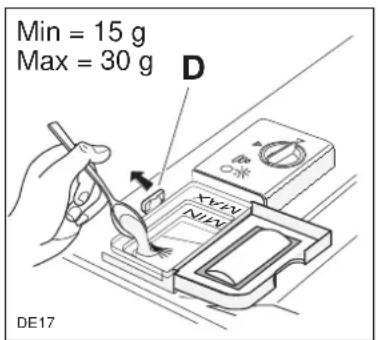

Spülmittel einfüllen

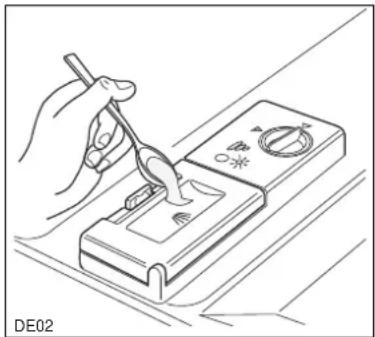

Um das Spülmittelpulver zu verwenden, folgendermaßen vorgehen:

1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten.
2. Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs. Da die angebotenen Reiniger nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.
3. Nach Einfüllen des Reinigers den Deckel schließen.
4. Für die Programme mit Vorspülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger auf den Deckel des Spülmittelbehälters zusätzlich Reiniger zu geben.

Um Spülmittel in Tabletten zu verwenden, folgendermaßen vorgehen:

1. Für jedes Programm eine ganze Tablette in den Behälter für das Spülmittel legen.
2. Nach Einfüllen des Reinigers den Deckel schließen.
3. Bei den Programmen mit der Vorspülphase, eine zusätzliche halbe Tablette auf den Behälterdeckel legen.

Eine ungenügende Menge an Reiniger beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.

Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

Min = 15 g Max = 30 g D DE17

Phosphatfreie Kompaktspülmittel

Bei den am Markt angebotenen niederalkalischen Kompaktspülmitteln werden schwer abbaubare Substanzen durch natürliche Enzyme ersetzt und somit die Umwelt entlastet.

Die Entfaltung der Enzyme erfolgt bereits bei einer Temperatur von 50°C. Bei Verwendung von 50°C-Programmen erreicht man, durch die längere Einwirkdauer, ein Spülergebnis, das einem Programm mit 65°C und traditionellem Spülmittel gleich kommt.

Die Wirkungsweise der verschiedenen Spülmittel ist unterschiedlich. Beachten Sie deshalb bitte grundsätzlich die Dosierempfehlungen des Spülmittelherstellers.

Bei der Verwendung phosphatfreier Kompaktspülmittel ist besonders auf eine einwandfreie Wasserenthärtung zu achten. Andernfalls kann das Reinigungsergebnis durch Belagbildung nachteilig beeinträchtigt werden. Deshalb sollten Sie die Enthärtungsanlage Ihres Geschirrspülers bei Verwendung phosphatfreier Kompaktspülmittel auch in Weichwassergebieten (< 4° dH) mit Regeneriersalz versorgen!

Ratschläge für Spülen

So sparen Sie Energie

Legen Sie das benutzte Geschirr sofort in die Maschine. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist.

Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle "Spülprogramme"), damit der Schmutz nicht antrocknet, bis das komplette Spülprogramm vorgenommen wird.

Um die besten Spülergebnisse zu erzielen

Töpfe mit angebrannten oder stark angekrusteten Speiseresten sollten zuerst von Hand vorbehandelt oder In Wasser eingeweicht werden.

Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter abfließen kann.

Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet (es sei denn, es wird ausdrücklich als spülmaschinenfest verkauft):

• Besteck mit Holz- oder Horngriffen oder Klebstoffteilen
• Bronzebesteck
• Kochtöpfe mit Holzgriffen
• Aluminiumware
• Kristallware
• Bleiglas
• Kunststoffgegenstände
• antikes Chinaporzellan oder Chinaporzellan mit Feindekor

Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen.

Auch einige Arten von Gläsern können nach mehrmaligem Spülen in der Maschine undurchsichtig werden.

Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in den Besteckkörb ein.

Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr abfärben.

Sollten Sie Zweifel haben, informieren Sie sich beim jeweiligen Hersteller.

Lassen Sie sich bei Neukauf von Geschirr, Gläsern und Besteck bestätigen, daß die Teile zum Spülen im Geschirrspüler geeignet sind.

Spülprogramme

Programm	Verschmutzungsgrad und Geschirrart	Einzudrückende Taste(n)	Programmbeschreibung
70°Intensiv	Stark verschmutzt. Geschirr, Besteck und Kochtopfe	Ein/Aus+70° Intensiv	Vorspülen warmHauptspülen 70°C2 Klarspülgang kalt1 Klarspülgang warm Trocknung
65°Normal	Normal verschmutzt. Geschirr und Besteck	Ein/Aus+65° Normal	Vorspülen lauHauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
50°Normal	Normal verschmutzt. Geschirr und Besteck	Ein/Aus+50° Normal	Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
* 50°Quick	Leicht verschmutzt. Geschirr und Partygeschirr	Ein/Aus+50° Quick	Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang warm
Vorspül	Alles.Teilladung (im Laufe des Tages ganz aufzufüllen).	Ein/Aus+Vorspül	1 Spülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.

* Dies ist ein Sonderprogramm zum Kurzspülen von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden. Aufgrund der Programmkürze ist hier kein Trocknungsvorgang vorgesehen.

Starten des Spülprogramms

1. Überprüfen Sie, ob Geschirr und Besteck im Geschirrspüler so eingeordnet sind, daß die Sprüharme sich frei drehen können.
2. Wasserhahn ganz aufdrehen.
3. Ein/Aus-Taste drücken. Am Multidisplay erscheinen drei horizontale Striche. Die Kontrollanzeigen "Salz" und "Klarspülen" leuchten eventuell auf.
4. Die gewünschte Programmtaste drücken; auf dem Multidisplay wird die Dauer des Spülprogramms angezeigt.
5. Bei Bedarf "Extra Spar" wählen. Diese Option ist bei den Programmen "50° Quick" und "Vorspül" nicht verfügbar.
6. Die Türklappe schließen. Das eingestellte Programm wird nach 5 Sekunden gestartet. Der Programmbeginn wird durch ein Tonsignal bestätigt.

Startzeit vorwählen oder ändern

Mit der Startzeitvorwahl können Sie einstellen, wann ein Spülprogramme innerhalb der nächsten 12 Stunden beginnen soll.

1. Ein/Aus-Taste drücken. Die Kontrollanzeigen "Salz" und "Klarspüler" leuchten eventuell auf.
2. Die gewünschte Programmtaste drücken; auf dem Multidisplay wird die Dauer des Spülprogramms angezeigt.
3. Bei Bedarf "Extra Spar" wählen. Diese Option ist bei den Programmen "Quick" und "Vorspül" nicht verfügbar.
4. Taste "Zeit" drücken, am Multidisplay erschient "h1". Die Taste so oft drücken bis die gewünschte Stundenzahl erscheint. Der Programmstart kann um maximal 12 Stunden verzögert werden.

Wenn nach Eingabe des verzögerten Starts Änderungen des Spülprogramms oder der Optionen vorgenommen werden, muß die Startzeit neu eingestellt werden.

Um die Startzeit zu löschen Taste "Zeit" drücken bis der Display die Dauer des Spülprogramms anzeigt.

1. Die Türklappe schließen. Nach 5 Sekunden beginnt der Countdown, gekennzeichnet durch das blinkende "h" auf dem Multidisplay. Die Anzeige erfolgt in Stunden. Wenn der Countdown beendet ist, erscheint auf dem Multidisplay die Dauer des vorprogrammierten Spülprogramms und die Geschirrspülmaschine startet das vorgegebene Spülprogramm.

Wichtiger Hinweis! Die Einstellung des Spülprogrammes und die Wahl der Optionen können auch bei geschlossener Tür erfolgen. In diesem Falle läuft das Gerät 5 Sekunden nach dem Drücken der zuletzt benutzten taste automatisch an.

Am Ende des Spülprogramms

1. Die Maschine hält automatisch an und ein Intervallton meldet, daß das Programm beendet ist.
2. Am Multidisplay erscheinen "000" und die Programm-Anzeig werden gelöscht.

Löschung/Ändern des Programms

Die Löschfunktion funktioniert sowohl bei offener als auch bei geschlossener Türklappe.

1. Während der Programmeinstellung bei offener oder vor Ablauf der 5 Sekunden bei geschlossener Türklappe kann eine bereits ausgeführte Einstellung durch ein Drücken auf die Ein/Aus-Taste gelöscht werden.
2. Nach Programmbeginn muß zur Löschung des Spülprogramms die entsprechende Programmtaste 5 Sekunden lang gedrückt werden. Danach ist die Geschirrspülmaschine bereit für eine neue Programmeingabe. Dieser Vorgang gilt auch für den verzögerten Start.

Geschirrspüler ausschalten

Die Betriebskontrollampe leuchtet solange bis die Ein/Aus-Taste gedrückt wird.

Ein/Aus-Taste drücken. Alle Anzeigen erlöschen.

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich. Geschirr dashalb vor dem Ausräumen abkühlen lassen. Zuerst Unterkorb, dann Oberkorb ausräumen. Dadurch vermeiden Sie, daß Restwasser vom Oberkorb auf das Geschirr im Unterkorb tropft und Wasserflecken zurückläßt.

Pflege und Reinigung

Innenreinigung

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor.

Reinigung der Siebe

Die Siebe im Spülraumboden sind in hohem Grade selbstreingend.

Trotzdem sollten diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigen das Spülergebnis.

1. Tür öffen, Unterkorb herausnehmen.
2. Das Siebsystem des Geschirrspülers besteht aus Grob-/Feinsieb, Mikrofilter und Flächensieb. Mit Griff des Mikrofilters das Siebsystem entriegeln und entnehmen.
3. Griff etwa um 14 Umdrehung entgegen dem Uhrzeigersinn schwenken und herausnehmen.
4. Grob-/Feinsieb (1/2) an der Grifföse fassen und aus dem Mikrofilter (3) herausziehen.
5. Alle Siebe unter fließendem Wasser gründlich reinigen.
6. Flächensieb (4) aus dem Spülraumboden nehmen und auf beiden Seiten gründlich reinigen.
7. Flächensieb wieder in den Spülraumboden einsetzen.
8. Grob-/Feinsieb in den Mikrofilter einsetzen und zusammenstecken.
9. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht über den Spülraumboden heraussteht.

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb.

Falsch oder schlecht eingesetzte Siebe können die Ursache für schlechte Spülergebnisse sein.

Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

2 1 MA15

1 2 3 MA17

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten:

1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarspüler.
3. Die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren. Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Beseitigung von Funktionsstörungen

Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.

Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch. Im Anzeigefeld werden die folgenden Alarme durch einen blinkenden Buchstaben (AL1, AL2, AL3, AL4, AL5, AL6, AL7, AL8) angezeigt.

Die Maschine läuft nicht an oder bleibt während eines Programmes stehen. Keine Tasten ist aktiv, ausgenommen die Ein/Aus-Taste.

Überprüfungen durch und schalten das Gerät aus und wieder ein, um das Spülprogramm erneut zu starten. Sollte der Alarm erneut aufleuchten, rufen Sie den Kundendienst.

Störung Optisches Warnsignal Lösung
Die Maschine startet nicht		Die Gerätetür ist nicht dicht geschlossen.Der Stecker ist nicht korrekt in der Steckdose eingesteckt.Die Abflußsicherung überprüfen.Keine Spannung an der Steckdose vorhanden.
Die Maschine nimmt Alarm AL5 kein Wasser • Keine Wasserversorgung.	Wasserhahn geschlossen.
		Der Zulaufschlauch ist geknickt.Beheben Sie die Störung.Das Sieb im Zulaufschlauch ist verstopft. Reinigen Sie das Sieb am Ende des Zulaufschlauches.
Das Wasser wird nicht abgepumpt • Der Abfluß ist eventuell verstopft. Entfernen Sie die Verstopfung.Die Verlängerung des Abflußschlauchs sitzt nicht richtig.Befolgen Sie die Anweisungen zum Anschluß an das Abwasser.Der Ablauf an der Wand hat keine Entlüftung.	Alarm AL6
Sonstige Störungen	Alarme AL1, AL2, AL3, AL4, AL7, AL8 einschalten	Die maschine ausschalten; die Maschine wieder und ein beliebiges Spülprogramm starten.Wenn der Alarm bestehen bleibt, rufen Sie den Kundendienst und geben Sie den angezeigten Buchstaben an.
Die Maschine erzeugt starke Geräusche		Das Geschirr klirrt gegeneinander (siehe unter "Einordnen des Geschirrs in Ihre Spülmaschine").Die Sprüharme schlagen gegen das Geschirr.
Die Tür dichtet nicht gut ab		Die Geschirrspülmaschine ist nicht einwandfrei justiert bzw. nicht richtig eingebaut.Lassen Sie dieses Problem von der Küchenmontagefirma beseitigen!
Schlechtes Spülergebnis		Die Geschirrkörbe sind zu voll beladen.Das Geschirr ist nicht richtig angeordnet.Die Sprüharme können sich nicht frei drehen.Die Sprüharme sind verstopft.Die Siebe sind verstopft.Die Siebe sind nicht richtig eingesetzt.Der Reiniger wurde nicht ausreichend dosiert oder ist nicht geeignet.Alter Reiniger oder Reiniger mit Klumpen.Die Verschlußkappe des Salzbehälters ist nicht richtig geschlossen.Es wurde ein zu schonendes Programm gewählt.
Am Geschirr sind Kalkflecken oder ein weißlicher Überzug		Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
Das Geschirr ist nicht ganz trocken		Der Vorratsbehälter für Klarspülmittel ist leer oder die Dosierung ist zu niedrig.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an Ihrem Gerät führen. Wenden Sie sich an Ihre zuständige Kundendienststelle. Bestehen Sie immer auf Original-Ersatzteile.

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit einer zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweist:

In der Bodenwanne

diese Vorrichtung schaltet die Wasserzufuhr bei einer Undichtheit innerhalb des Gerätes ab. Die Schutzvorrichtung ist nur im eingeschalteten Zustand aktiv.

Schaltet die Sicherheitsvorrichtung ein, erscheint am Anzeigefeld "AL4". In diesem Fall schließen Sie den Wasserhahn und rufen Sie den Kundendienst.

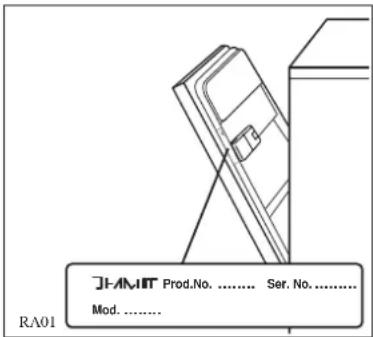

JHAMIT Prod.No. .... Ser. No. .... Mod. .... RA01

Hinweise für Prüfinstitute

Vor einer Prüfung muß der Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden.

Prüfnorm: EN 50242
Vergleichsprogramm: 50° Normal
Beladung: 9 Maßgedecke
Klarspülmittelwähler: Position 4
Reinigerdosierung: 20 g im Behälter5 g auf dem Behälterdeckel

Abmessungen Breite 44.6 cm	Höhe 81.8 ÷ 87.8 cmmax.Tiefe 57.5 cmmax.Tiefe bei geöffneter Türe 111.4 cm
Betriebsspannung/Frequenz 230 V - 50 HzLeistungsaufnahme UmwälzpumpeLeistungsaufnahme HeizelementGesamtleistung		200 W2100 W2300 W
Leitungswasserdruck	min.max.	5 kPa (0.5 bar)800 kPa (8 bar)
Fassungsvermögen		9 Maßgedecke

Installationsanweisung

Aufstellung

Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf.

Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.

Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Anschluß des

Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen. Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden.

Wenn die Wasserzulaufleitung neu ist oder lange nicht benutzt wurde, ist es ratsam das Wasser einige Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Festdrehen nicht vergessen!

Wichtig!

Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein.

Prüfen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

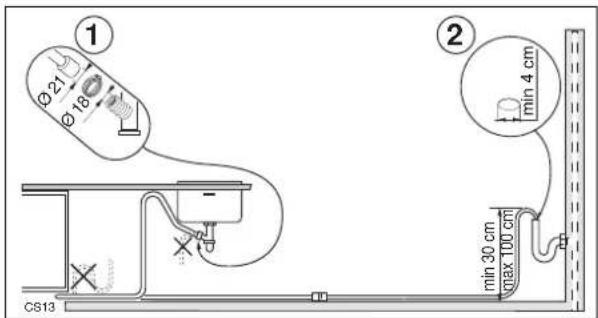

Anschluß des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

1. am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle;
2. an einem festen Wandanschluß mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Elektroanschluß

Elektroanschluß an 230V (50 Hz). Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und Zähler) muß für diesen Anschlußwert ausgelegt sein. Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.

Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

① ∅21 ∅18 CS13 ② min 4 cm min 30 cm max 100 cm

Ø 18 Ø 21 + 2 m max max 100 cm min 30 cm max 100 cm CS10

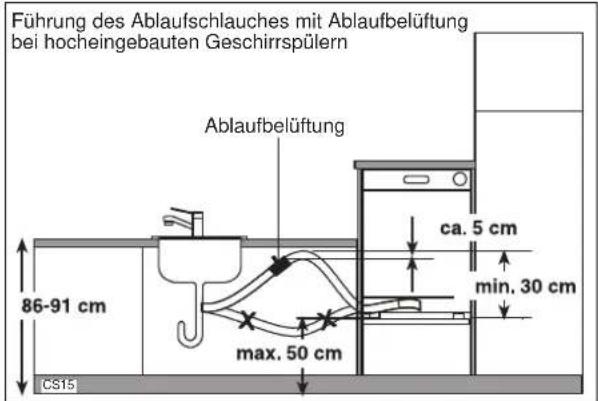

Führung des Ablaufschlauches mit Ablaufbelüftung bei hocheingebauten Geschirrspülern Ablaufbelüftung 86-91 cm max. 50 cm ca. 5 cm min. 30 cm CS15

Hocheinbau des Geschirrspülers

Wird der Geschirrspüler erhöht eingebaut (max 50 cm über dem Boden), so sind die in der Zeichnung angegebenen Maße zu beachten und eine Ablaufbelüftung einzubauen. Die Ablaufbelüftung erhalten sie über Ihren Händler oder den zuständigen Kundendienst.

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie

Unterbau

Dieses Modell läßt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben. Die Einbaunische braucht nicht mit Lüftungsöffnungen versehen zu werden, es genügt eine Öffnung für den Durchgang des Kabels und der Wasserzu- und Ablaufschläuche.

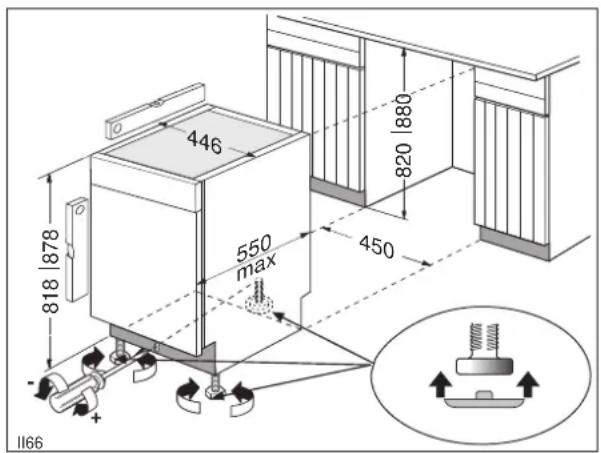

Nivellierung und Höhenverstellung des Gerätes

Der Geschirrspüler muß standsicher und waagerecht aufgestellt werden. Die Schraubfüße lassen sich herausschrauben, um Bodenunebenheiten auszugleichen und die Gerätehöhe an andere Möbel anzugleichen.

Die gewünschte Höhe der vorderen beiden Stellfüße wird durch Aus- bzw. Einschrauben der Füße erreicht.

Die Verstellung des hinteren Fußes erfolgt von vorne, an der Schraube in der Mitte der Sockelblende.

Die 3 im Beipack des Gerätes vorhandenen tellerförmigen Kunststoffteile sollen in die Füße eingedrückt werden, dadurch wird das Einschieben des Gerätes in die Möbelnische erleichtert.

Die Fläche des tellerförmigen Kunststoffteiles kann, wenn sie störend übersteht, verkleinert werden.

Die Sollbruchstelle ist gekennzeichnet.

Lassen Sie einen Abstand von 2 mm zwischen der Geräte-Oberseite und der Arbeitsplatte.

Eine gute Nivellierung ist von grundlegender Bedeutung für das korrekte Schließen und die ordnungsgemäße Abdichtung der Tür. Wenn das Gerät korrekt nivelliert ist, bleibt die Tür auf keiner Seite des Gehäuses an den Nivellierelementen hängen.

Sollte die Tür nicht richtig schließen, schrauben Sie die einstellbaren Füße weiter ein oder heraus, bis die Maschine perfekt nivelliert ist.

446 820 1880 550 max 450 818 1878 II66

Montage der Frontplatte

Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden:

Breite 446 mm

Höhe 594 mm max

Dicke 20 mm max

Gewicht von 1,5 bis 6 kg max

Achtung! Die Maximalhöhe nicht überschreiten, da sonst die Tür nicht völlig geöffnet werden kann (die Frontplatte stößt gegen den Gerätesockel).

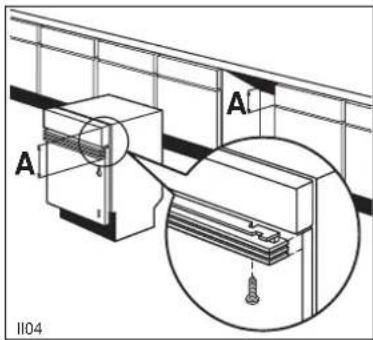

Die Bedienungsblende der Maschine kann der Höhe der anliegenden Schubladen angepaßt werden, um eine perfekte Ausrichtung mit der Ästhetik der Einbaumöbel erreichen.

Eine oder mehrere Leisten hinzufügen, bis die gewünschte Höhe erreicht worden ist.

Befestigen Sie die Leisten mittels 2 Schrauben.

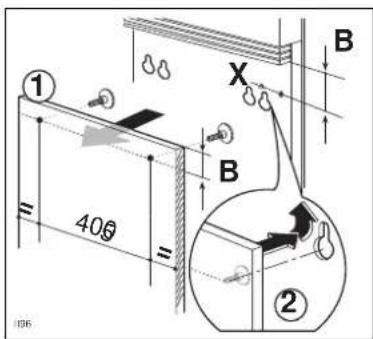

Vorbereitung der Platte:

1. Distanz (B) zwischen dem unteren Rand der Bedienungsblende bzw. der Leisten und dem Bezugspunkt (X) der Tür messen.
2. Mit einer Bohrerspitze ∅ 2 x 14 die Löcher in die Platte, wie in der Abbildung gezeigt, bohren.
3. Die beiden Befestigungsstifte in die Löcher, wie in der Abbildung gezeigt, schrauben.
4. Die Dekorplatte montieren; dabei die beiden Befestigungsstifte in die Langlöcher der Tür stecken. Dekorplatte heben, bis sie mit der Frontplatte ausgerichtet ist.
5. Wenn die richtige Position gefunden worden ist, die Türe öffnen und die Dekorplatte mit den vier mitgelieferten 4 x 40 Schrauben durch die Löcher der Innentür befestigen.

A A II04

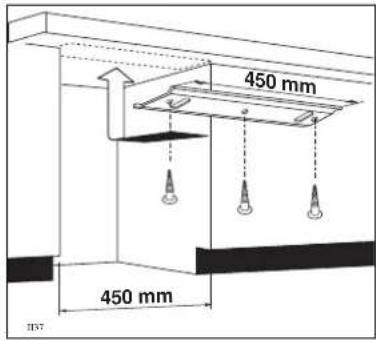

Montage vom Wrasenschutz

Wrasenschutzblech mit Vorderkante Tischplatte bündig mit 3 Schrauben 3.5 x 16 festschrauben.

450 mm 450 mm HST

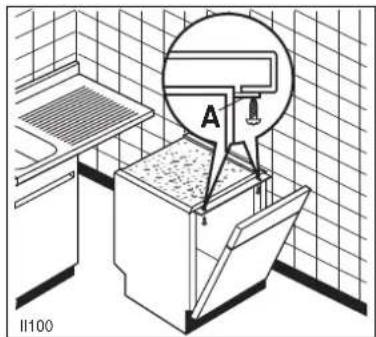

Befestigung an die Tischplatte

Befestigen Sie das Gerät an die Tischplatte durch zwei Schrauben 3.5 x 16 (siehe Abb. - Punkt A).

Wichtig

Das Gerät muß gegen Kippgefahr gesichert werden. Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.

Bei der Befestigung des Gerätes an den Möbeln darf nicht in die Geräte-Seitenwände gebohrt werden, um eine Beschädigung der zwischen Bottich und Seitenwänden befindlichen Teile zu vermeiden.

A II100

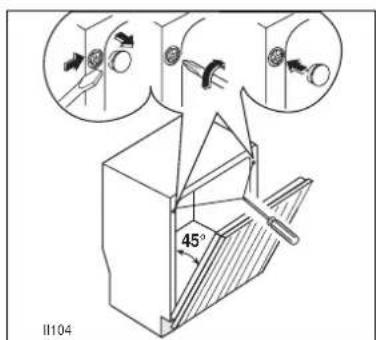

Gewichtsverteilung der Tür

Die Tür ist balanciert, wenn sie in einer beliebigen Stellung stehenbleibt.

Nach Anbringung der Frontplatte könnte eine Ausgleichseinstellung nötig sein. Dazu betätigen Sie zwei vorderen Schrauben.

Öffnen Sie die Tür, entfernen Sie die Abdeckstöpsel und schrauben Sie die Schrauben an- bzw. ab. Auf diese Weise wird der Zug der Ausgleichsfedern der Tür erhöht bzw. reduziert.

Setzen Sie die Stöpsel wieder ein.

45° II104

Achtung!

Das Gewicht der Frontplatte darf keinesfalls 6 kg überschreiten, sonst kann die Tür nicht balanciert werden.

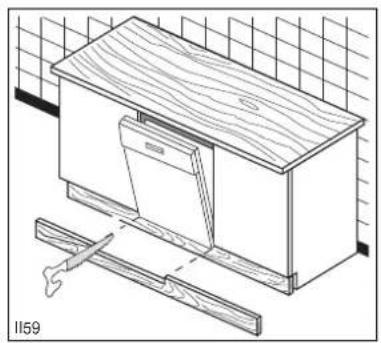

Sockelanpassung

Damit die Tür völlig geöffnet werden kann, muß bei verschiedenen Sockelhöhen und -tiefen im Bereich des Geschirrspülers die Küchensockelblende ausgeschnitten werden.

Durch die Sockelhöhe (a) und Sockeltiefe (b) können die Maße des Küchensockelblenden-Ausschnitts (in mm) der Tabelle entnommen werden (siehe Tabelle).
