BEDIENUNGSANLEITUNG EKV 7650.OJ Küppersbusch

mit Montageanweisungen

Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme.

Service und Kundendienst

Telefon: [phone]

Email: [e-mail]

Küppersbusch-Kundendienst

Zentrale Kundendienst- / Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte GmbH Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: [phone]

Telefax: (0209) 4 01-7 14 / 7 15

Internet: www.kueppersbusch.de

Sie erreichen uns:

Montag bis Donnerstag von 8:30 Uhr bis 18:00 Uhr

Freitag von 8:30 Uhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per Telefax oder Internet unter www.kueppersbusch.de mit.

Österreich:

Teka Austria GmbH

Eitnergasse 13

1230 Wien

Telefon: [phone]

Telefax: (01) 8 66 80-50

Internet: www.küppersbusch.at

Sie erreichen uns:

Montag bis Freitag von 8:00 bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per

Telefax oder Internet unter

www.kueppersbusch.at mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihre genau Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum oder Lieferdatum
6. Die genaue Beschreibung des Problems oder Ihres Service-Wunsches

Halten Sie zunächst bitte zusätzlich Ihren Kaufbeleg bereit.

So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Händler leisten wir dem Endabnehmer direkt Garantie für Küppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn Sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist lediglich 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Für leicht zerbrechliche Teile, wie z. B. Glas, Kunststoff und Glühlampen, wird keine Garantie übernommen. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantienspruch. Ebenso wenig leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind. Der Geräteanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.
3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instand setzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsort vorgenommen. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass uneingeschränkt Handhabung, Ausbau und Einbau durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Bei Geräten, die nicht nach unseren Einbaurichtlinien montiert sind werden die anfallenden Zusatzleistungen in Rechnung gestellt. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf – und – soweit hiervon abweichend – das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.
4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgelehnt wird, liefern wir innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen – ausgeschlossen.

Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedienungen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z. B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltschutzbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landsvertretung herausgegebenen Garantiebedingungen, die über Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

INHALTSVERZEICHNIS

EINFÜHRUNG 4

Symbole in dieser Bedienungsanleitung....4

Buchstaben in Klammern....4

Probleme und Reparaturen 4

SICHERHEIT....4

Grundlegende Sicherheitshinweise....4

Bestimmungsgemäßer Gebrauch 5

Bedienungsanleitung 5

BESCHREIBUNG DES GERÄTES....5

Beschreibung des gerätes 5

Beschreibung der Bedienblende 5

Beschreibung des Milchbehälters und des Zubehörs 5

ERSTE SCHRITTE .... 5

Kontrolle des Transports....5

Installation des Gerätes....5

Anschluss des Gerätes 5

EINBAU 6

ERSTE INBETRIEBNAHME DES GERÄTES....7

EINSCHALTEN UND VORHEIZEN....7

ZUBEREITUNG VON KAFFEE (MIT KAFFEEBOHNEN) 7

ÄNDERUNG DER KAFFEEMENGE IN DER TASSE 8

EINSTELLUNG DES MAHLWERKS 8

ZUBEREITUNG VON ESPRESSOKAFFEE MIT VORGEMAHLENEM KAFFEE (ANSTATT DER BOHNEN)......8

HEISSWASSERAUSGABE 8

ÄNDERUNG DER HEISSWASSERMENGE 8

ZUBEREITUNG VON CAPPUCCINO 8

ÄNDERUNG DER MILCH- UND KAFFEEMENGE FÜR DEN CAPPUCCINO. 9

Milchmenge ändern....9

Kaffeemenge ändern 9

REINIGUNG 9

Reinigung der Kaffeemaschine 9

Reinigung des Kaffeesatzbehälters 9

Reinigung der Abtropfschale....9

Reinigung des Wassertanks 9

Reinigung der Ausgüsse des Kaffeeauslaufs....9

Reinigung des Kaffeepulvereinfüllschachts....9

Reinigung des Geräteinnenraums 9

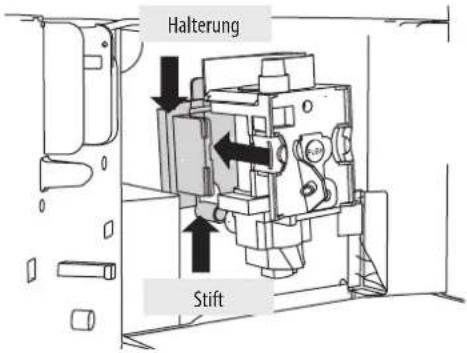

Reinigung der Brüheinheit....9

Reinigung des Milchbehälters....10

ÄNDERUNG UND EINSTELLUNG DER MENÜPARAMETER ...... 10

Einstellung der Sprache 10

Spülvorgang 11

Änderung der Einschaltdauer....11

Einstellung der Uhr 11

Einstellung der Uhrzeit Auto-Start....11

Änderung der Kaffeetemperatur....11

Programmierung der Wasserhärte 11

Programmierung der ausgegebenen Kaffeemenge 11

Programmierung der ausgegebenen Cappuccinomenge 11

Programmierung der Wassermenge 11

Entkalkung....11

Rückkehr zu den Werkseinstellungen (Reset)....12

Statistik....12

Signalton 12

Kontrasteinstellung 12

AUSSCHALTUNG DES GERÄTES 12

TECHNISCHE DATEN 12

ANGEZEIGTE MELDUNGEN AUF DEM DISPLAY.... 13

LÖSUNG DER PROBLEME 14

REZEPTE....15

INTRODUZIONE

Vielen Dank für die Wahl unseres Kaffee-/Cappuccino-Vollautomats. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät. Nehmen Sie sich ein paar Minuten Zeit zum Lesen der vorliegenden Bedienungsanleitung. So vermeiden Sie Gefahren und Beschädigungen der Maschine.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise werden mit folgenden Symbolen gekennzeichnet. Es ist absolut erforderlich, diese Warnhinweise zu beachten. Fehler beim Befolgen der oben aufgeführten Anweisungen können Stromschläge, schwere Verletzungen, Verbrennungen, Brand oder Schäden am Gerät verursachen.

Die Nichtbeachtung kann Ursache von lebensgefährlichen Verletzungen durch Stromschlag sein.

Die Nichtbeachtung kann Ursache von Verletzungen oder Geräteschäden sein.

Die Nichtbeachtung kann Ursache von Verbrühungen oder Verbrennungen sein.

Dieses Symbol weist auf Ratschläge und wichtige Informationen für den Benutzer hin.

Buchstaben in Klammern

Die Buchstaben in Klammern entsprechen der in der Beschreibung des Gerätes (S. 3) aufgeführten Legende.

Probleme und Reparaturen

Bei Auftreten von Problemen versuchen Sie bitte zuerst diese mit Hilfe derdie den Abschnitten „Angezeigte Meldungen auf dem Display“ und "Lösungder Probleme" aufgeführten Hinweise zu lösen. Wenn diese keine Abhilfe schaffen sollten oder für weitere Erklärungen, wenden Sie sich bitte mittels der auf dem "Kundendienst"-Blatt aufgeführten Telefonnummer an den Kundendienst. Falls ihr Land nicht auf dem Blatt aufgelistet ist rufen Sie bitte die auf dem Garantieschein angegebene Telefonnummer an. Für eventuelle Reparaturen wenden Sie sich bitte ausschließlich an den te-chnischen Kundendienst. Die Adressen sind auf dem der Maschine beigelegtem Garantieschein wie-dergegeben.

SICHERHEIT

Grundlegende Sicherheitshinweise

Das Gerät darf nicht von Personen (einschließlich Kindern) mit beeinträchtigten körperlichen oder geistigen Fähigkeiten bzw. eingeschränkter Wahrnehmung oder ohne Kenntnissen hinsichtlich seiner Handhabung verwendet zu werden. Ausnahme ist hierbei die Beaufsichtigung durch eine Person, die für ihre Sicherheit verantwortlich ist, oder wenn diese Personen im Gebrauch des Gerätes geschult sind.

Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Reinigung und Instandhaltung, welche von den Nutzenden ausgeführt werden müssen, dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Gerät zur Reinigung niemals ins Wasser tauchen.

Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt. Der Gebrauch ist nicht vorgesehen in Räumen, die als Küchen für das Personal von Geschäften, Büros und anderen Arbeitsbereichen eingerichtet sind, in landwirtschaftlichen touristischen Einrichtungen, in Hotels, Motels und anderen Übernachtungseinrichtungen, bei Zim-

mervermietungen.

Bei Schäden am Netzstecker oder am Netzkabel lassen Sie diese ausschließlich vom technischen Kundendienst ersetzen, um jedes Risiko auszuschließen.

NUR FÜR EUROPÄISCHE MÄRKTE:

Das Gerät kann von Kindern ab 8 Jahren benutzt werden, wenn sie beaufsichtigt werden oder eine Einweisung zum sicheren Gebrauch des Geräts erhalten haben bzw. mit den damit verbundenen Gefahren vertraut sind. Die dem Nutzenden obliegenden Reinigung und Instandhaltung dürfen nicht von Kindern durchgeführt werden. Es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

Das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter acht Jahren halten.

Das Gerät darf von Personen mit beeinträchtigten körperlichen oder geistigen Fähigkeiten bzw. eingeschränkter Wahrnehmung oder ohne Kenntnissen hinsichtlich seiner Handhabung verwendet werden, wenn sie hierbei beaufsichtigt werden oder im Gebrauch des Geräts geschult sind bzw. mit den damit verbundenen Gefahren vertraut sind.

Kinder dürfen nicht mit dem Gerät spielen.

Wenn das Gerät unbeaufsichtigt gelassen wird und bevor es auseinander- oder zusammengebaut bzw. gereinigt werden soll, die Stromversorgung unterbrechen.

Oberflächen, die mit diesem Symbol gekennzeichnet sind, werden während des Gebrauchs heiß (das Symbol ist nur bei einigen Modellen vorhanden).

Gefahr! Da das Gerät über Strom in Betrieb gesetzt wird, ist es wichtig, dass Sie sich an die folgenden Sicherheitshinweise halten:

• Das Gerät nicht mit nassen Händen berühren.
• Den Netzstecker nicht mit nassen Händen berühren.
- Sicherstellen, dass die verwendete Steckdose stets einwandfrei zugänglich ist, da Sie nur so im Bedarfsfall den Netzstecker trennen können.
- Zum Trennen des Netzsteckers von der Steckdose direkt am Stecker selbst ziehen. Niemals am Kabel ziehen, weil es sonst beschädigt werden könnte.
- Um das Gerät vollkommen außer Spannung zu setzen, den Hauptschalter (A23) an der Seite des Gerätes auf Pos. 0 stellen.
- Bei Defekten des Gerätes versuchen Sie bitte nicht, es selbst zu reparieren. Schalten Sie das Gerät mit dem Hauptschalter (A23) aus, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an den technischen Kundendienst.

Achtung! Das Verpackungsmaterial (Plastiktüten, Schaumpolystyrol) ist außer Reichweite von Kindern aufzubewahren.

Verbrühungsgefahr! Dieses Gerät erzeugt Heißwasser, sodass sich beim Maschinenbetrieb Wasserdampf bilden kann. Achten Sie darauf, dass Sie nicht mit Wasserspritzern oder heißem Dampf in Berührung kommen.

Benutzen Sie immer die Drehknöpfe oder Griffe.

Achtung! Halten Sie sich nicht an der Kaffeemaschine fest, nachdem diese aus dem Möbel herausgezogen wurde.

Auf das Elektrogerät dürfen keine mit Flüssigkeit gefüllten Gegenstände, entzündbare oder kor-

rosive Materialien gelegt werden. Verwahren Sie die für die Kaffeezubereitung erforderlichen Zubehöre (zum Beispiel den Messlöffel) stets im Zubehörfach auf. Legen Sie keine großen, die Bewegung einschränkenden oder instabile Gegenstände auf das Elektrogerät.

Achtung! Benutzen Sie das Elektrogerät nicht, wenn es aus der Nische herausgezogen

ist: Warten Sie immer bis das Gerät außer Betrieb ist, bevor sie es herausziehen. Ausgenommen ist die Regulierung des Mahlwerks, die bei herausgezogener Maschine vorgenommen werden muss (siehe Kapitel „Regulierung des Mahlwerks“).

Merke! Zubehör und Ersatzteile nur original oder laut Empfehlungen des Herstellers

verwenden.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für die „Kaffeezubereitung“ und zum „Erwärmen von Getränken“ ausgelegt.

Jeder andere, zweckentfremdete Gebrauch kann gefährlich sein.

Dieses Gerät ist nicht für den gewerblichen Gebrauch geeignet.

Der Hersteller haftet nicht für Schäden, die durch einen zweckentfremdeten Gebrauch verursacht werden.

Dieses Gerät kann auf einem Einbaubackofen installiert werden, falls dieser auf der Rückseite mit einem Kühlventilator ausgestattet ist (Höchstleistung 3kW).

Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Gerätes aufmerksam durch.

- Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

- Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen und Geräteschäden führen. Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Bedienungsanleitung verursacht werden.

Merke: Das Gerät ist mit einem Kühlgebläse ausgestattet. Dieses schaltet sich immer

dann ein, wenn Kaffee, heißer Dampf oder Heisswasser ausgegeben wird. Nach einigen Minuten schaltet sich das Gebläse automatisch aus.

BESCHREIBUNG DES GERÄTES

Beschreibung des Gerätes

(S. 3 - A)

A1. Tassenablage

A2. Serviceklappe

A3. Kaffeekanal

A4. Kaffeesatzbehälter

A5. Brüheinheit

A6. Beleuchtung Tassenablage

A7. Taste Ein/Stand-by

A8. Bedienblende

A9. Zubehörfach

A10. Heisswasser- und Dampfdüse

A11.IEC-Stecker

A12.Wassertank

A13. Kaffeeauslauf (höhenverstellbar)

A14.Abtropfschale

A15. Deckel des Kaffeebohnenbehälters

A16. Kaffeebohnenbehälter

A17. Drehknopf zur Einstellung des Mahlgrads

A18. Klappe für Kaffeepulvereinfüllschacht

A19.Messlöffel

A20. Fach für den Messlöffel

A21. Einfüllschacht für das Kaffeepulver

A22. Netzkabel

A23. Hauptschalter ON/OFF

Beschreibung der Bedienblende

(S. 3 - B)

Merke! Auf der Bedientafel beginnen nur die Bildschirmsymbole B6, B7, B8, B9 und B14

u leuchten, die den aktivierten Bedienelementen zugeordnet sind.

Merke: Zur Aktivierung der Symbole reicht eine leichte Berührung.

B1. Display: Benutzerhilfe beim Gebrauch des Gerätes.

B2. Symbol ☐ zur Aktivierung bzw. Deaktivierung des Eingabemodus der Menüparameter
B3. Symbol zum Ein- und Ausschalten der Beleuchtung A6
B4. Symbol zur Auswahl des Kaffeearomas
B5. Symbol ☐ zur Auswahl der gewünschten Kaffeesorte (Espresso, kleine Tasse, mittlere Tasse, große Tasse, Mug)
B6. Symbol ESC zum Verlassen der ausgewählten Betriebsart
B7-B8. Symbole zum Vorwärts- und Rückwärts-Durchlauf innerhalb des Menüs und Anzeige der verschiedenen Betriebsarten
B9. Symbol OK zur Bestätigung der ausgewählten Funktion
B10. Symbol zur Ausgabe von 1 Tasse Kaffee
B11. Symbol 2 zur Ausgabe von 2 Tassen Kaffee
B12. Symbol ☑ zur Ausgabe von Cappuccino
B13. Symbol ☐ zur Ausgabe von Cappuccino

Beschreibung des Milchbehälters und des Zubehörs

(Seite 3 - C)

C1. Cursor Milchaufschäumer
C2. Griff des Milchbehälters
C3. Taste CLEAN
C4. Milchansaugrohr
C5. Milchschaumabgaberohr
C6. Milchaufschäumvorrichtung
C7. Heisswasserauslauf

ERSTE SCHRITTE

Kontrolle des Transports

Überzeugen Sie sich nach dem Auspacken, dass das Gerät unversehrt ist und keine Zubehörteile fehlen. Bei sichtbaren Schäden das Gerät auf keinen Fall verwenden. Wenden Sie sich an den technischen Kundendienst.

Installation des Gerätes

Achtung!

• Die Installation ist von einem Fachtechniker entsprechend den geltenden lokalen Vorschriften durchzuführen (siehe Abschnitt „EINBAU“)
• Das Verpackungsmaterial (Plastikbeutel, Polystyrolschaum usw.) nicht in Reichweite von Kindern lassen.
• Das Elektrogerät niemals in Räumen installieren, in welchen die Temperatur bis auf 0 °C absinken kann
• Wir empfehlen Ihnen, die Wasserhärte so bald wie möglich je nach individuellem Bedarf einzustellen, indem Sie, wie im Abschnitt „Programmierung der Wasserhärte“ beschrieben, vorgehen.

Anschluss des Gerätes

Gefahr! Vergewissern Sie sich, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Das Typenschild befindet sich am Geräteboden.

Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Steckdose mit einer Mindestleistung von 10A an.

Sollte die Steckdose nicht für den Netzstecker Ihres Gerätes geeignet sein, lassen Sie diese bitte durch eine geeignete Steckdose von einer Fachkraft ersetzen.

Zur Beachtung der Sicherheitsbestimmungen muss während der Installation ein allpoliger Schalter mit einer Mindestdistanz von 3 mm zwischen den Kontakten verwendet werden.

Weder Vielfachsteckdosen noch Verlängerungskabel benutzen.

Achtung! Die Trennungsvorrichtungen müssen gemäß der inländischen Einbauvor-

schriften im Stromnetz vorgesehen sein.

Entsorgung des Gerätes

Das Gerät nicht zusammen mit anderen Hausabfällen entsorgen, sondern einem Zentrum für offizielle Mülltrennung übergeben.

EINBAU

Vergewissern Sie sich, dass die erforderliche Mindestabstände für die korrekte Installation des-Elektrogeräts gegeben sind. Die Kaffeemaschine muss in einen Hochschrank eingebaut werden, der mithandelsüblichen Bügeln fest an der Wand fixiert sein muss.

Achtung:

• Vor jedem Installations- oder Wartungseingriff muss das Gerät von der Stromversorgung getrenntwerden.
• Alle Küchenmöbel in unmittelbarer Nähe des Kaffeemaschine müssen hitzebeständig sein (min. 65°C).
• Für eine korrekte Belüftung lassen Sie eine Öffnung an der Rückseite des Schranks frei (Maße sieheAbbildung).

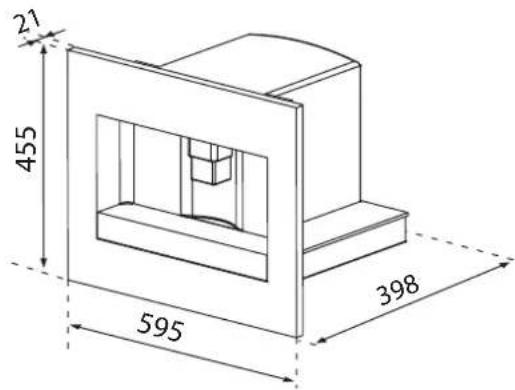

21 455 595 398

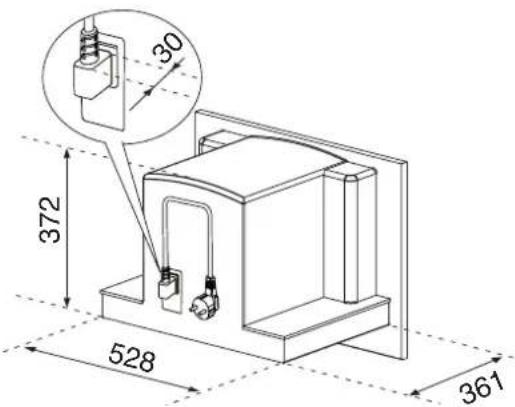

30 372 528 361

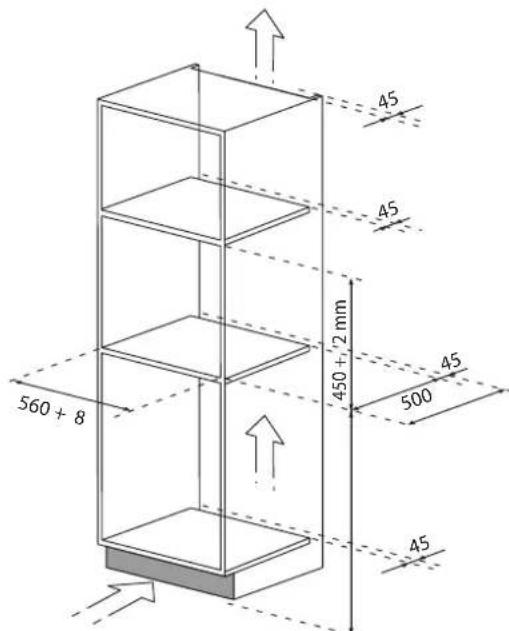

45 45 450 + 2 mm 500 560 + 8 45 45

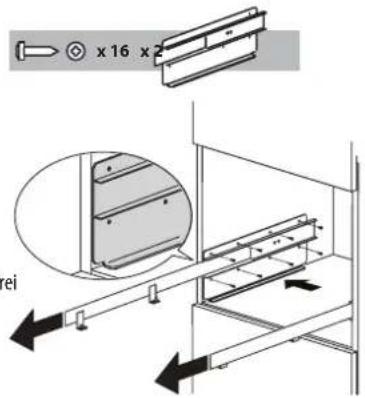

Positionieren Sie die Führungsschienen wie abgebildet an den Schrankwänden. Befestigen Sie die Schienen mit den dafür vorgesehenen, mitgelieferten Schrauben und ziehen Sie sie dann bis zum Anschlag heraus. Falls die Kaffeemaschineüber einer „Wärmeschublade“ installiert wird, verwenden Sie deren Oberseite als Orientierungshilfe für die Positionierung der Führungsschienen. In diesem Fall ist keine Stellfläche vorhanden.

x 16 x rei

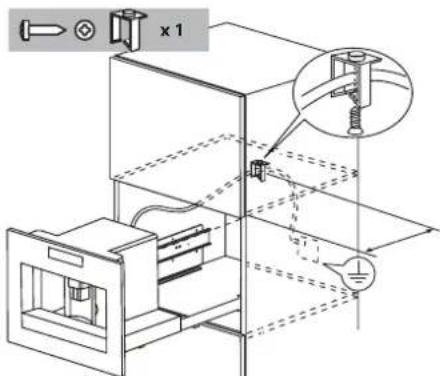

Befestigen Sie das Netzkabel mit der speziellen Kabelklemme. Das Stromkabel muss lang genugsein, um die Kaffeemaschine aus dem Schrankherausziehen und den Kaffeebohnenbehälter füllenzu können. Die Erdung des Gerätes istgesetzlich vorgeschrieben. Der elektrische Anschluss muss von einer Fachkraft den Anweisungen gemäß ausgeführt werden.

x 1

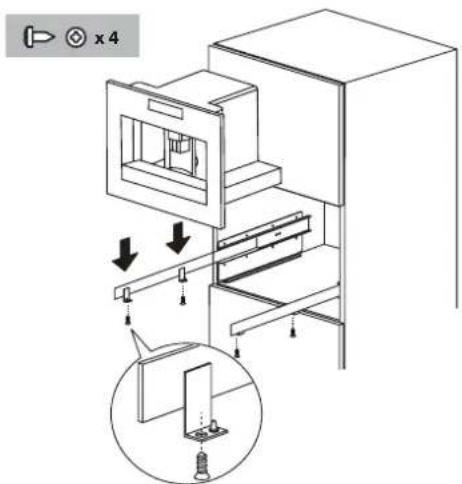

Setzen Sie das Elektrogerät auf die Schienen. Achten Sie darauf, dass die Zapfen richtig in den für sie vorgesehenen Löchern sitzen, wenn Sie das Gerät mit den dafür vorgesehenen, mitgelieferten Schrauben befestigen.

x4

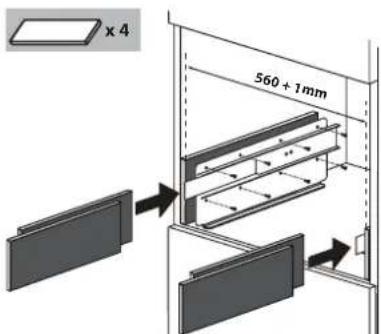

Falls die Ausrichtung des Geräts korrigiert werdenmuss, platzieren Sie die mitgelieferten Distanzstücke unter oder neben der Halterung.

x 4 560 + 1mm

ERSTE INBETRIEBNAHME DES GERÄTES

• Die Kaffeemaschine wurde werkseitig unter Verwendung von Kaffee geprüft, sodass es vollkommen normal ist, wenn einige Spuren von Kaffeepulver im Mahlwerk verblieben sind.

• Wir empfehlen Ihnen, die Wasserhärte so bald wie möglich je nach individuellem Bedarf einzustellen, indem Sie, wie im Kap. "Programmierung der Wasserhärte" beschrieben, vorgehen.

• Das Gerät an das Stromnetz anschließen. Gewünschte Sprache einstellen.

• Zur Einstellung der Sprache die Symbole (B4 und B8) bis zur gewünschten Sprache verwenden (Abb.2). Während der Anzeige der Meldung: „OK DRÜCKEN UM DEUTSCH ZU WÄHLEN“ mindestens 3 Sekunden lang das Symbol OK (B9) (Abb.3) gedrückt halten, bis folgende Meldung erscheint: „DEUTSCHE SPRACHE“. Wird eine nicht gewünschte Sprache ausgewählt, den im Kap. „Spracheinstellung“ beschriebenen Anweisungen folgen. Sollte Ihre Sprache nicht verfügbar sein, wählen Sie bitte eine der im Display aufgeführten Sprachen. In den Anweisungen wird die englische Sprache als Beispiel genommen. Danach mit den auf dem Display angezeigten Anweisungen fortfahren.

• Nach 5 Sekunden zeigt die Maschine die Meldung „TANK AUFFÜLLEN“ an: Zum Füllen des Wassertanks diesen herausnehmen (Abb. 4), ausspülen und bis zur Markierungslinie MAX mit frischem Wasser füllen. Den Wassertank wieder einsetzen, indem Sie ihn fest nach unten drücken.

• Danach eine Tasse unter den Heisswasserauslauf stellen (Abb. 5). (Wenn der Wasserauslauf nicht eingesetzt ist, erscheint die Anzeige „WASSERAUSLAUF EINSETZEN!“. Folglich wie in Abbildung 6 gezeigt einhaken. Die Kaffeemaschine zeigt die Meldung „HEISSWASSER OK DRÜCKEN“ an. Symbol OK (B9) drücken (Abb.3) und nach wenigen Sekunden tritt ein wenig Wasser aus dem Auslauf aus.

• Die Maschine zeigt die Meldung an „GERÄT SCHALTET AUS...BITTTE WARTEN“.

• Das Gerät an den entsprechenden Griffen fassen und nach außen herausziehen (Abb. 7); den Deckel öffnen und den Kaffeebohnenbehälter mit Kaffeebohnen füllen, danach den Deckel schließen und das Gerät in das Fach hineinschieben. Nun ist die Maschine für den normalen Gebrauch betriebsbereit.

Achtung! Zum Vermeiden von Betriebsstörungen niemals vorgemahlenen oder gefrierge-

trockneten Kaffee, karamellisierte Bohnen sowie Gegenstände, die die Kaffeemaschine beschädigen könnten, einfüllen.

Merke: Um ein gutes Resultat zu erzielen, müssen bei der ersten Inbetriebnahme 4-5 Kaffees Cappuccinos zubereitet werden.

Merke: Bei jedem Einschalten wird das Elektrogerät beim Drücken des Hauptschalters ON/

OFF (A23) eine „SELBSTDIAGNOSE“ starten und schaltet sich danach aus. Zum erneuten Einschalten des Gerätes die Taste (A7) Ein/Stand by drücken (Abb.1).

EINSCHALTEN UND VORHEIZEN

Bei jedem Einschalten des Gerätes wird ein automatischer Vorheiz- und Spülvorgang durchgeführt, der nicht unterbrochen werden kann. Das Gerät ist erst nach erfolgter Durchführung dieses Zyklus betriebsbereit.

Verbrühungsgefahr! Während des Spülvorgangs tritt aus dem Kaffeeauslauf ein wenig

Heißwasser heraus.

Zum Einschalten des Gerätes die Taste (A7) Ein/Stand-by (Abb.1) drücken: Auf dem Display erscheint die Meldung „GERÄT HEIZT BITTE WARTEN“. Nach Abschluss des Aufheizvorgangs zeigt das Gerät eine weitere Meldung an: "GERÄT SPÜLT".

Das Gerät ist auf Temperatur, wenn auf dem Display die folgende Meldung erscheint „MITTLERE TASSE NORMALES AROMA“.

Wenn kein Symbol gedrückt wird, erscheint nach ca. 2 Minuten die Uhrzeit (falls eingestellt) (siehe Abschnitt „Einstellung der Uhr“) auf dem Display. Sollte keine Uhrzeit eingestellt worden sein zeigt die Maschine die zuletzt eingestellten Funktionen an.

Durch Drücken eines beliebigen Symbols erscheint die Nachricht „MITTLERE TASSE NORMALES AROMA“; die Maschine ist erneut betriebsbereit für die Kaffeeausgabe.

ZUBEREITUNG VON KAFFEE (MIT KAFFEEBOHNEN)

1. Die Kaffeemaschine ist werkseitig für die Ausgabe von Kaffee mit normalem Aroma eingestellt.
   Es kann Kaffee mit extra mildem, mildem, kräftigem oder extra kräftigem Aroma bezogen werden und mit der Möglichkeit des vorgemahlenen Kaffees. Zur Auswahl des gewünschten Aromas das Symbol (B4) mehrmals drücken (Abb. 8): Das gewünschte Kaffeearoma wird auf dem Display angezeigt.

2. Unter die Ausgüsse des Kaffeeauslaufs entweder eine Tasse für 1 Kaffee (Abb. 9) oder zwei Tas-

sen für 2 Kaffees (Abb. 9) stellen. Um eine besonders gute Crema zu erzielen, den Kaffeeauslauf so weit wie möglich den Tassen nähern, indem Sie ihn absenken (Abb. 10).

1. Symbol ☐ (B5) (Abb.11) zur Auswahl der gewünschten Kaffeesorte drücken: Espresso, kleine Tasse, mittlere Tasse, große Tasse, Mug. Nun das Symbol ☐ (B10) (Abb.12) drücken, für die Zubereitung von einem Kaffee oder das Symbol ☐ (B11) (Abb.13), wenn sie 2 Kaffees wünschen. Nun beginnt die Kaffeemaschine die Kaffebohnen zu mahlen, und es erfolgt die Kaffeeausgabe in die Tasse. Sobald die voreingestellte Kaffeemenge ausgegeben worden ist, unterbricht die Kaffeemaschine automatisch die Ausgabe und wirft den Kaffeesatz in den Kaffeesatzbehälter.

2. Nach einigen Sekunden ist die Maschine erneut betriebsbereit.

3. Zum Ausschalten der Kaffeemaschine, die Taste (A7) Ein/Stand-by (Abb.1) drücken. (Bevor die Kaffeemaschine sich ausschaltet, führt sie automatisch einen Spülvorgang durch: Passen Sie auf, dass Sie sich nicht verbrühen).

HINWEIS 1: Wenn der Kaffee tröpfchenweise oder überhaupt nicht austritt: siehe Kap. „Einstellung des Mahlwerks“.

HINWEIS 2: Wenn der Kaffee zu schnell heraustritt und die Crema nicht zufriedenstellend ist: siehe Kap. „Einstellung des Mahlwerks“.

HINWEIS 3: Tipps für die Ausgabe eines heißeren Kaffees:

• Wie im Kapitel „Änderung und Einstellung der Menüparameter“, Funktion „Spülvorgang“ beschrieben vorgehen.
• Nicht zu dicke Tassen verwenden, es sei denn sie werden vorgewärmt, da sie sonst zu viel Wärme absorbieren.

- Stets vorgewärmte Tassen verwenden, indem Sie diese mit warmem Wasser ausspülen.

HINWEIS 4: Die Kaffeeausgabe kann jederzeit durch Drücken des ausgewählten, während des Vorgangs leuchtenden Symbols unterbrochen werden

HINWEIS 5: Wenn Sie nach abgeschlossener Kaffeeausgabe mehr Kaffee in der Tasse haben möchten, einfach das vorab gewählte Symbol innerhalb von 3 Sekunden nach abgeschlossener Kaffeeausgabe gedrückt halten.

HINWEIS 6: Wenn das Display die Meldung anzeigt: „TANK AUFFÜLLEN“, ist es erforderlich, den Wassertank zu füllen, da die Kaffeemaschine sonst keinen Kaffee ausgibt.

(Es ist vollkommen normal, dass sich noch etwas Wasser im Tank befindet).

HINWEIS 7: Nach 14 einzeln (oder 7 paarweise) zubereiteten Kaffees zeigt die Kaffeemaschine folgende Meldung an: „KAFFEESATZBEHÄLTER LEEREN“.

Das Gerät zeigt die Notwendigkeit, den Behälter zu leeren, auch dann an, wenn er nicht voll ist, falls seit der ersten Zubereitung 72 Stunden vergangen sind (damit die Berechnung der 72 Stunden korrekt erfolgen kann, darf die Kaffeemaschine niemals mit dem Hauptschalter auf Pos. 0 ausgeschaltet werden).

Zur Reinigung die Serviceklappe auf der Rückseite durch Ziehen der Kaffeeausgabe (Abb.16) öffnen, dann die Abtropfschale entnehmen (Abb.17) und reinigen.

Zur Reinigung stets die Abtropfschale vollständig herausziehen.

Achtung! Immer dann wenn die Abtropfschale herausgezogen wird, MUSS auch der Kaffesatzbehälter geleert werden. Wird dieser Vorgang nicht durchgeführt, kann dies eine Verstopfung der Kaffemaschine bewirken.

HINWEIS 8: Während der Kaffeeausgabe niemals den Wassertank herausnehmen. Falls dieser herausgenommen werden sollte, kann die Kaffeemaschine keinen Kaffee mehr zubereiten und zeigt folgende Meldung an: „PULVER ZU FEIN MAHLGRAD EINST. UND OK DRÜCKEN“ und dann „TANK AUFFÜLLEN“. Nun den Wasserfüllstand im Tank überprüfen und wieder einsetzen

Zur Wiederinbetriebsetzung der Kaffeemaschine muss der Wasserauslauf eingesetzt werden, falls dieser nicht eingesetzt sein sollte (Abb. 6), das Symbol OK (B9) drücken und das Display zeigt die Meldung "HEISSWASSER OK DRÜCKEN" an.

Das Symbol OK (B9) einige Sekunden gedrückt halten und das Wasser ca. 30 Sekunden lang aus dem Auslauf herauslaufen lassen. Nach der Ausgabe zeigt das Gerät wieder automatisch die eingestellten Basisbetriebsarten an.

Merke: Die Maschine kann das Kommando zur Wiederholung des Vorgangs mehrmals anzeilange, bis die Luft aus dem Wasserkreislauf vollständig entfernt wurde.

Merke: Wenn der oben beschriebene Vorgang nicht korrekt ausgeführt oder die Maschine schaltet wird, kann das Display erneut die eingegebenen Basismodalitäten anzeigen, auch as Problem effektiv noch besteht.

ÄNDERUNG DER KAFFEEMENGE IN DER TASSE

Die Kaffeemaschine wurde werkseitig für die automatische Ausgabe der folgenden Kaffeemengen voreingestellt:

• Espresso
• Kleine Tasse
• Mittlere Tasse
• Große Tasse
• Mug

Zur Änderung der Kaffeemenge wie folgt vorgehen:

• Zum Zugriff auf das Menü (Abb.15) das Symbol M (B2) drücken, dann die Symbole (B7) und (B8) (Abb.2) bis zur Meldung „ KAFFEEPROGRAMM“ drücken.
  • Das Symbol OK (B9) drücken.
  • Die Symbole ◀ ▶ (B7) und (B8) für die Änderung des gewünschten Kaffees drücken
  • Das Symbol OK (B9) zur Bestätigung des gewünschten Kaffees drücken.
• Die Symbole ◀ ▶ (B7) und (B8) benutzen, um die gewünschte Kaffeemenge zu ändern. Die laufende Balkenanzeige gibt die gewählte Kaffeemenge an.
• Zur Bestätigung erneut das Symbol OK (B9) drücken (oder das Symbol (B6), um den Vorgang abzubrechen);
  • Zum Verlassen des Menüs das Symbol ESC (B6) (Abb.18) zweimal drücken.

Jetzt ist die Maschine mit den neuen Angaben programmiert und betriebsbereit.

EINSTELLUNG DES MAHLWERKS

Da das Mahlwerk bereits werkseitig voreingestellt worden ist, brauchen Sie dieses nicht einzustellen. Falls die Kaffeeausgabe dennoch zu schnell oder zu langsam (tröpfchenweise) erfolgen sollte, muss dies durch den Drehknopf zur Einstellung des Mahlgrads (Abb. 14) korrigiert werden.

Achtung! Der Drehknopf zur Einstellung des Mahlgrads darf nur bei laufendem Mahlwerk werden.

1654327 00 1654327 00

Um eine langsamere Kaffeeausgabe und eine bessere Crema zu erzielen, den Drehknopf um eine Position nach links drehen (=der Kaffee wird feiner gemahlen). Um eine schnellere Kaffeeausgabe (nicht tröpfchenweise) zu erzielen, den Drehknopf um eine Position nach rechts drehen (= der Kaffee wird grober gemahlen).

ZUBEREITUNG VON KAFFEE UNTER VERWENDUNG VON GEMAHLENEM KAFFEE (ANSTATT BOHNEN)

• Das Symbol (B4) (Abb. 8) drücken und die Funktion „vorgemahlener Kaffee“ drücken.

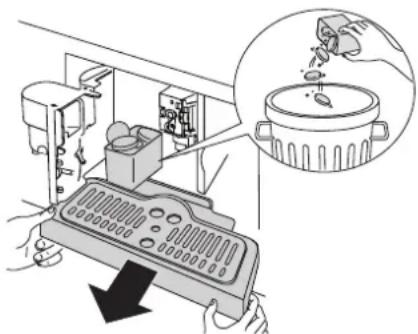

  • Das Gerät an den entsprechenden Griffen fassen und nach außen herausziehen.(Abb. 7).
• Den Deckel in der Mitte anheben, in den Einfüllschacht einen Messlöffel vorgemahlenen Kaffee geben (Abb. 19), Gerät in das Fach hineinschieben und wie im Kap. „Kaffeezubereitung (mit Kaffebohnen)“ beschrieben fortfahren.

Merke: Es kann jeweils nur ein Kaffee ausgegeben werden, wenn das Symbol (B10) (Abb. 12) gedrückt wird.

- Wenn Sie nach erfolgter Kaffeezubereitung mit vorgemahlenem Kaffeepulver einen Kaffee mit Kaffebohnen zubereiten möchten, muss die Funktion „vorgemahlener Kaffee“ durch Drücken des Symbols (B4) (Abb.8) deaktiviert werden.

HINWEIS 1: Den vorgemahlenen Kaffee niemals bei ausgeschalteter Kaffeemaschine einfüllen, um zu vermeiden, dass er sich im Innern der Maschine ausbreitet.

HINWEIS 2: Niemals mehr als 1 Messlöffel einfüllen, da die Maschine sonst keinen Kaffee zubereitet. HINWEIS 3: Nur den mitgelieferten Messlöffel benutzen.

HINWEIS 4: Ausschließlich für Espressomaschinen geeignetes vorgemahlenes Kaffeepulver in den Einfüllschacht geben.

HINWEIS 5: Falls beim Einfüllen von mehr als einem Messlöffel vorgemahlenes Kaffeepulver der Einfüllschacht verstopfen sollte, den Kaffee mit einem Messer nach unten schieben (Abb. 21), dann die Brüheinheit entnehmen und zusammen mit der Kaffeemaschine, wie im Kap. „Reinigung der Brüheinheit“ beschrieben, reinigen.

HEISSWASSERAUSGABE

• Stets kontrollieren, dass die Kaffeemaschine betriebsbereit ist.
• Vergewissern Sie sich, dass der Wasserauslauf in die Düse eingehakt ist (Abb. 6). Stellen Sie einen Behälter unter den Auslauf.
• Das Symbol (B13) drücken (Abb. 20). Das Gerät zeigt die Meldung „HEISSWASSER OK DRÜCKEN“.

Das Symbol (B9) drücken, das heiße Wasser läuft aus dem Wasserauslauf heraus und füllt den darunter stehenden Behälter (Nicht länger als 2 Minuten am Stück heißes Wasser beziehen). Zur Unterbrechung das Symbol ☐ (B13) oder das Symbol ESC (B6) drücken. Die Maschine bricht die Ausgabe ab, sobald die eingestellte Menge erreicht ist.

ÄNDERUNG DER HEISSWASSERAUSGABE

Die Kaffeemaschine wurde werksseitig für die automatische Abgabe von 200ml Heißwasser vor eingestellt. Wenn Sie diese Mengen ändern möchten, gehen Sie bitte wie folgt vor:

• Einen Behälter unter den Milchaufschäumer stellen (Abb. 5).
• Zum Zugriff auf das Menü (Abb.15) das Symbol M drücken, dann die Symbole ◀ ◀ (B7) und (B8) (Abb.2) bis zur Meldung „PROGRAMM WASSER“ drücken.
  • Zur Bestätigung das Symbol OK (B9) drücken.
• Die gewünschte Wasermenge durch Drücken der Symbole ◀ ▶ (B7) und (B8) auswählen. Die laufende Balkenanzeige gibt die gewählte Kaffeemenge an.
• Zur Bestätigung das Symbol OK (B9) drücken (oder das Symbol ESC (B6), um den Vorgang abzubrechen);
  • Zum Verlassen des Menüs das Symbol ESC (B6) (Abb.18) zweimal drücken.
• Jetzt ist die Maschine mit den neuen Angaben programmiert und betriebsbereit.

ZUBEREITUNG VON CAPPUCCINO

Merke: Die gewünschte Kaffeemenge für die Cappuccinozubereitung muss in der Funks Menüs „Prog. für Cappuccino“ eingestellt werden.

• Durch Drücken der Taste (B4) das für die Cappuccinozubereitung gewünschte Kaffee-aroma auswählen.
  • Den Deckel des Milchbehälters abnehmen.
• Den Behälter mit ca. 100 ml Milch pro Cappuccino, den Sie zubereiten möchten, füllen (Abb.23).

Dabei nicht die auf dem Behälter eingeprägte Markierungslinie MAX (entspricht etwa 750 ml) überschreiten. Vorzugsweise sollte vollentrahmte bzw. teilentrahmte Milch mit Kühlschranktemperatur (etwa 5°C) verwendet werden.

• Achten Sie darauf, dass das Ansaugrohr richtig in den Gummistopfen eingefügt ist (Abb. 24), dann den Deckel wieder auf den Milchbehälter setzen.

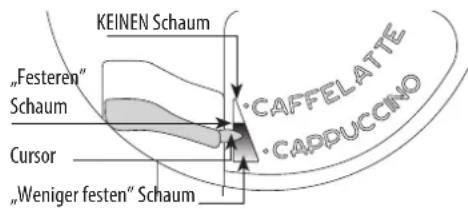

• Den Cursor des Milchaufschäumers (C1) zwischen die auf dem Deckel des Milchbehälters eingeprägte Schrift CAPPUCCINO und CAFFELATTE stellen. Die Qualität des Milchschaums kann eingestellt werden: Durch Verschieben des Cursors zur Schrift CAFFELATTE erhalten Sie einen festeren Schaum. Durch Verschieben des Cursors zur Schrift CAPPUCCINO erhalten Sie hingegen einen weniger dicken Schaum.

KEINEN Schaum „Festeren“ Schaum Cursor „Weniger festen“ Schaum CAFFELATTE CAPPUCCNO

- Den Heisswasserauslauf herausnehmen (Abb.6) und den Milchbehälter in die Düse einha- ken (Abb.25).

• Das Milchabgaberohr, wie in Abb. 26 dargestellt, verschieben und eine ausreichend große Tasse unter die Ausgüsse des Kaffeeauslaufs und unter das Milchabgaberohr stellen.
  • Drücken Sie das Symbol (B12).

Die Maschine zeigt die Meldung "CAPPUCCINO" an und nach einigen Sekunden tritt der Milchschaum aus dem Milchabgaberohr und füllt die darunter stehende Tasse. (Die Milchausgabe wird automatisch gestoppt).

• Die Maschine beginnt mit der Kaffeeausgabe.

- Jetzt ist der Cappuccino fertig: Nach Belieben süßen und falls Sie es wünschen, mit etwas Kakaopulver bestreuen.

HINWEIS 1: Während der Cappuccinozubereitung kann die Ausgabe des Milchschaums oder des Kaffees durch Drücken des Symbols 📋2) unterbrochen werden.

HINWEIS 2: Falls der Behälter sich während der Ausgabe des Milchschaums vollständig leert, aushaken und Milch hinzufügen.

Dann wieder einhaken und das Symbol (B 2) für die erneute Ausgabe eines Cappuccinos drücken.

HINWEIS 3: Zur Gewährleistung einer kompletten Reinigung und Hygiene des Milchaufschäumers sind die internen Leitungen des Milchbehälterdeckels nach jeder Cappuccinozubereitung wie folgt zu reinigen: Auf dem Display blinkt die Meldung „CLEAN DRÜCKEN“:

• Stellen Sie einen Behälter unter das Milchabgaberohr (Abb. 26).

• Die Taste CLEAN (C3) auf dem Milchbehälterdeckel mindestens 5 Sekunden lang gedrückt halten (Abb. 26), um den Reinigungsvorgang zu starten.

Die Maschine zeigt die Meldung "REINIGEN" mit der darunter befindlichen laufenden Balkenanzeige an.

Es wird empfohlen, die CLEAN-Taste nicht loszulassen, bis die Balkenanzeige komplettiert, weil erst dann der vollständige Reinigungsvorgang beendet ist. Nach Loslassen der CLEAN-Taste wird die Funktion unterbrochen.

Nach Beendigung der Reinigung den Milchbehälter aushaken und wieder in den Kühl-schrank stellen.

Es ist nicht empfehlenswert, die Milch länger als 15 Minuten außerhalb des Kühlschranks aufzubewahren.

HINWEIS 4: Wenn Sie die von der Kaffeemaschine automatisch in die Tasse ausgegebene Kaffee- oder Milchschaummenge ändern möchten, bitte wie im Kapitel „Änderung der Kaffee- und Milchmenge für Cappuccino“ beschrieben vorgehen.

ÄNDERUNG DER KAFFEE- UND MILCHMENGE FÜR CAPPUCCINO

Die Kaffeemaschine wurde werkseitig für die automatische Ausgabe eines Standard-Cappuccinos voreingestellt. Wenn Sie diese Mengen ändern möchten, bitte wie folgt vorgehen:

Milchmenge ändern

• Den Milchbehälter bis zu der auf dem Behälter eingeprägten Markierungslinie Max. füllen;
• Das Symbol ⚠ (B2) für den Zugang zum Menü ((Abb.15) drücken und dann die Symbole ◀B7) und (B8) (Abb. 2) drücken, bis die Meldung „PROG. FÜR CAPPUCCINO“ erscheint.
• Das Symbol OK (B9) zur Bestätigung drücken. Das Display zeigt die Meldung „PROG. FÜR MILCH“ an.
  • Das Symbol OK (B9) erneut drücken.
  • Die gewünschte Milchmenge durch Drücken der Symbole ◀ ▶B7) und (B8) auswählen. Die laufende Balkenanzeige zeigt die gewählte Michmenge an.
• Das Symbol OK (B9) zur Bestätigung drücken (oder das Symbol ESC (B6) zur Stornierung des Vorgangs)
  • Zwei Mal das Symbol ESC (B6) (Abb. 18) zum Verlassen des Menüs drücken.

Kaffeemenge ändern

• Das Symbol ⚠ (B2) für den Zugang zum Menü ((Abb.15) drücken und dann die Symbole ◀ ▶ (B7) und (B8) (Abb. 2) drücken, bis die Meldung PROG. FÜR CAPPUCCINO erscheint.
• Das Symbol OK (B9) zur Bestätigung drücken und dann die Symbole ◀ ▶ (B7) und (B8) (Abb. 2) drücken, bis die Meldung KAFFEE F. CAPPUCCINO erscheint.
  • Das Symbol OK (B9) erneut drücken.
• Die gewünschte Kaffeemenge durch Drücken der Symbole ◀ ▶ (B7) und (B8) auswählen. Die laufende Balkenanzeige zeigt die gewählte Kaffeemenge an.
• Das Symbol OK (B9) zur Bestätigung drücken (oder das Symbol ESC (B6) zur Stornierung des Vorgangs)
  • Zwei Mal das Symbol ESC (B6) (Abb. 18) zum Verlassen des Menüs drücken.

REINIGUNG

Reinigung der Kaffeemaschine

Verwenden Sie zur Reinigung der Maschine keine Lösungs- oder Scheuermittel. Ein feuchtes, weiches Tuch ist ausreichend.

Alle Bestandteile der Maschine dürfen NIEMALS im Geschirrspüler gereinigt werden. Folgende Teile der Kaffeemaschine müssen regelmäßig gereinigt werden:

• Kaffeesatzbehälter (A4),
• Abtropfschale (A14),
• Wassertank (A12).
• Ausläufe des Kaffeeauslaufs (A13)
• Kaffeepulvereinfüllschacht (A21).
• Das Maschineninnere, das nach Öffnen der Serviceklappe (A2) zugänglich ist.
- Brüheinheit (A5).

Reinigung des Kaffeesatzbehälters

Sobald auf dem Display die Schrift "KAFFEESATZBEHÄLTER LEEREN!" erscheint, muss dieser entleert und gereinigt werden.

Zur Reinigung wie folgt vorgehen:

• Die Serviceklappe auf der Rückseite (Abb.16) öffnen, dann die Abtropfschale entnehmen (Abb.17) und reinigen.

• Den Kaffeesatzbehälter sorgfältig reinigen.

Achtung! Immer dann wenn die Abtropfschale herausgezogen wird, MUSS auch der

Kaffesatzbehälter geleert werden.

Reinigung der Abtropfschale

Achtung! Wenn die Abtropfschale nicht geleert wird, kann das Wasser überlaufen.

Dies kann zu Schäden an der Maschine führen.

Die Abtropfschale ist mit einem Schwimmer (rot gefärbt) zur Anzeige des Wasserstandes ausgestattet (Abb. 28).

Die Abtropfschale entleeren und reinigen, bevor diese Anzeige aus dem Tassenrost hervortritt Zum Entfernen der Abtropfschale:

1. Die Serviceklappe öffnen (Abb. 16).
2. Die Abtropfschale und den Kaffeesatzbehälter herausnehmen (Abb. 17).
3. Die Abtropfschale und den Kaffeesatzbehälter (A4) reinigen.
4. Die Abtropfschale und den Kaffeesatzbehälter (A4) wieder einsetzen.
5. Serviceklappe schließen.

Reinigung des Wassertanks

1. Den Wassertank (A12) regelmäßig (etwa ein Mal im Monat) mit einem weichen Tuch und etwas mildem Reinigungsmittel reinigen.
2. Die Reinigungsmittelrückstände sorgfältig beseitigen.

Reinigung der Ausgüsse des Kaffeeauslaufs

1. Die Ausgüsse des Kaffeeauslaufs mit einem Schwamm regelmäßig reinigen.
2. Kontrollieren Sie regelmäßig, dass die Löcher des Kaffeeauslaufs nicht verstopft sind. Gegebenenfalls die Kaffeeablagerungen mit einem Zahnstocher entfernen (Abb. 27).

Reinigung des Kaffeepulvereinfüllschachts

- Kontrollieren Sie regelmäßig (etwa ein Mal im Monat), dass der Kaffeepulvereinfüllschacht nicht verstopft ist (Abb. 21).

Gefahr! Vor jedem Reinigungseingriff muss die Kaffeemaschine durch Drücken des

Hauptschalters (A23) ausgeschaltet und vom Stromnetz getrennt sein.

Das Gerät niemals ins Wasser tauchen.

Reinigung des Geräteinnenraums

1. Kontrollieren Sie regelmäßig (etwa ein Mal pro Woche), dass das Geräteinnere nicht verschmutzt ist. Gegebenenfalls die Kaffeeablagerungen mit einem Schwamm entfernen.
2. Mit einem Staubsauger alle Rückstände absaugen (Abb. 30).

Reinigung der Brüheinheit

Die Brüheinheit muss mindestens ein Mal im Monat gereinigt werden.

Achtung! Die Brüheinheit (A5) darf nicht bei eingeschalteter Kaffeemaschine heraus-

genommen werden.

Versuchen Sie nicht, die Brüheinheit mit Gewalt herauszunehmen.

1. Sicherstellen, dass die Kaffeemaschine sich korrekt ausgeschaltet hat (siehe „Ausschaltung“).
2. Die Serviceklappe öffnen (Abb. 16).
3. Die Abtropfschale und den Kaffeesatzbehälter herausnehmen (Abb. 17).
4. Die beiden roten Entriegelungstasten nach innen drücken und gleichzeitig die Brüheinheit nach außen herausziehen (Abb. 31).

Achtung! Die Brüheinheit ohne die Verwendung von Reinigungsmitteln reinigen, da

das Innere des Kolbens mit einem Schmiermittel behandelt ist, welches durch das Reinigungsmittel entfernt werden könnte.

1. Die Brüheinheit etwa 5 Minuten lang in Wasser eintauchen und danach abspülen.
2. Die Brüheinheit (A5) nach der Reinigung wieder einsetzen, indem Sie sie an der Halterung und auf dem unten angebrachten Stift einsetzen;

Halterung Stift

dann fest auf die Schrift PUSH drücken, bis das Klicken des Einrastens zu vernehmen ist.

Merke: Wenn die Brüheinheit sich nur schwer einsetzen lässt, muss diese (vor dem Ein-

setzen) auf die richtige Größe gebracht werden, und zwar indem Sie die Brüheinheit gleichzeitig von unten und von oben, wie in der Abbildung dargestellt, fest andrücken.

1. Nach erfolgtem Einsetzen der Brüheinheit ist sicherzustellen, dass die beiden roten Tasten herausgeschnappt sind.

1. Die Abtropfschale und den Kaffeesatzbehälter wieder einsetzen.
2. Serviceklappe schließen.

Reinigung des Milchbehälters

Achtung! Die internen Leitungen des Milchbehälters (C) sind nach jeder Milchzuberei-

tung zu reinigen.

Wenn der Behälter noch Milch enthält, diesen nach kurzer Zeit in den Kühlschrank stellen.

Den Behälter nach jeder Milchzubereitung, wie unter Hinweis 3 im Kap. „Zubereitung von Cappuccino“ beschrieben, reinigen.

Alle Teile können im Geschirrspüler gereinigt werden, allerdings müssen sie auf der oberen Ablage des Geschirrspülers positioniert werden.

1. Den Deckel des Milchbehälters nach rechts drehen und herausziehen.
2. Das Abgaberohr und das Ansaugrohr herausziehen.

Abgaberohr Ansaugrohr

Röhrchen

Cursor

1. Den Cursor nach außen herausziehen.
2. Sorgfältig alle Bestandteile mit warmem Wasser und mildem Reinigungsmittel säubern. Es ist besonders darauf zu achten, dass im Innern der Löcher und im Röhrchen auf der dünnen Spitze des Cursors keine Milchreste verbleiben.
3. Überprüfen Sie ebenfalls, dass das Ansaugrohr und das Abgaberohr nicht durch Milchreste verstopft sind.
4. Den Cursor, das Abgaberohr und das Milchansaugrohr wieder einbauen.
5. Den Deckel des Milchbehälters wieder anbringen.

ÄNDERUNG UND EINSTELLUNG DER MENÜPARAMETER

Wenn die Maschine betriebsbereit ist, können über das Menü folgende Parameter oder Funktionen geändert werden:

• Sprache wählen
  • Gerät spült
• Abschaltzeit
  • Uhrzeit einstellen
• Einschaltuhrzeit
• Selbsteinschaltung
  • Temperatur
• Wasserhärte
  • Kaffeeprogramm
  • Cappuccinoprogramm
• Programm wasser
• Entkalken
• Reset
• Statistik
• Akustisches warning
• Kontrast

Einstellung der Sprache

Wenn Sie die Sprache auf dem Display ändern möchten, bitte wie folgt vorgehen:

• Für den Zugang zum Menü das Symbol (B2) drücken: Auf dem Display erscheint „SPRACHE WÄHLEN“.
  • Das Symbol OK (B9) drücken.
• Die Symbole ◀ ▷ (B7) und (B8) drücken, bis die Maschine die gewünchte Sprache anzeigt.
  • Zur Bestätigung das Symbol OK (B9) drücken.
  • Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Merke: Sollten Sie aus Versehen eine nicht gewünschte Sprache ausgewählt haben, kann

dieser Parameter direkt über das Menü geändert werden:

• Das Symbol ☐ (B2) mindestens 7 Sekunden lang gedrückt halten, bis die Maschine die verschiedenen Sprachen anzeigt.
• Dann entsprechend den im Kap. „Erste Inbetriebnahme des Gerätes“ beschriebenen Anlei-

tungen die gewünschte Sprache auswählen.

Gerät spült

Diese Funktion dient dazu, einen heißeren Kaffee zu erhalten.

Wie folgt vorgehen:

• Wenn Sie sofort nach Einschalten der Kaffeemaschine eine kleine Tasse (weniger als 60cc) beziehen möchten, zum Vorwärmen der Tassen das heiße Wasser des Spülvorgangs verwenden.
• Sollten hingegen seit der letzten Kaffeezubereitung mehr als 2/3 Minuten vergangen sein, muss vor der Zubereitung eines weiteren Kaffees die Brüheinheit vorgewärmt werden, indem Sie zuerst das Symbol (B2) drücken, für den Zugriff auf das Menü und dann die Symbole (B7) und (B8) bis zur Auswahl der Funktion "GERÄT SPÜLT".

Das Symbol OK (B9) drücken. Das Display zeigt die Meldung „GERÄT SPÜLT BESTÄTIGEN SIE BITTE“ an. Erneut das Symbol OK (B9) drücken. Lassen Sie dann das Wasser in die darunter stehende Abtropfschale laufen. Sie können dieses Wasser auch zum Vorwärmen der Tasse, die Sie für den Kaffee benutzen, verwenden (danach ausschütten).

Änderung der Einschaltdauer

Die Kaffeemaschine wurde werkseitig so voreingestellt, dass sie sich nach 30 Minuten ab dem letzten Gebrauch automatisch ausschaltet. Zur Änderung dieses Intervalls (max. 120 Min.) wie folgt vorgehen:

• Das Symbol M (B2) für den Zugriff auf das Menü drücken, dann die Symbole ◀ ▶ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "ABSCHALTZEIT".
  • Zur Bestätigung das Symbol OK (B9) drücken.
  • Die Symbole ◀ ▶ (B7) und (B8) drücken, um die Abschaltzeit festzulegen (1/2 Stunde, 1 Stunde, 2 Stunden).
  • Zur Bestätigung das Symbol OK (B9) drücken.
• Zur Bestätigung das Symbol OK (B9) drücken.ESC (B6) drücken.

Einstellung der Uhr

• Das Symbol ⚠ (B2) für den Zugriff auf das Menü drücken, dann die Symbole ◀ ▶ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "UHRZEIT EINSTELLEN".
  • Das Symbol OK (B9) drücken.
• Für die Einstellung der Stunde die Symbole ◀ ▷ (B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.
• Für die Einstellung der Minuten die Symbole ◀(B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.
  • Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Einstellung der Uhrzeit Selbsteinschaltung

Mit dieser Funktion können Sie die Uhrzeit programmieren, zu der sich die Kaffeemaschine automatisch einschalten wird.

• Überzeugen Sie sich, dass die Uhr der Maschine eingestellt wurde.
• Das Symbol M (B2) für den Zugriff auf das Menü drücken, dann die Symbole ◀ ▷ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "EINSCHALTUHRZEIT".
  • Das Symbol OK (B9) drücken.
• Für die Einstellung der Stunden die Symbole ◀(B7) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.
• Für die Einstellung der Minuten die Symbole ◀(B) und (B8) verwenden und das Symbol OK (B9) zur Bestätigung drücken.

- Für die Aktivierung der Funktion Selbsteinschaltung, die Symbole ◀ ▶ (B7) und (B8) drücken, bis die Maschine die Mitteilung „SELBSTEINSCHALTUNG“ anzeigt.

- Zur Bestätigung das Symbol OK (B9) drücken. Auf dem Display erscheint "SELBSTEINSCHALTUNG BESTÄTIGEN SIE BITTE". Das Symbol OK (B9) drücken. Auf dem Display erscheint das Symbol 📄

• Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

- Für die Deaktivierung der Funktion Selbsteinschaltung das Symbol M(B2) und dann die Symbole ◀ ▶ (B7) und (B8) drücken, bis die Maschine die Meldung „SELBSTEINSCHALTUNG“ anzeigt. Das Symbol OK (B9) drücken. Auf dem Display erscheint "BESTÄTIGEN SIE BITTE". Für die Deaktivierung ESC (B6) drücken und das Symbol 🚫lischt.

Änderung der Kaffeetemperatur

Zur Änderung der Kaffeetemperatur wie folgt vorgehen:

• Das Symbol M(B2) für den Zugriff auf das Menü drücken, dann die Symbole (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "TEMPERATUR".
  • Das Symbol OK (B9) drücken.

• Die Symbole ◀ (B7) und (B8) für die Auswahl der gewünschten Kaffeetemperatur drücken: niedrig, mittel, hoch.

• Zur Bestätigung der gewählten Temperatur die Taste OK (B9) drücken.
  • Zum Verlassen des Menüs das Symbol ESC (B6) drücken.

Programmierung der Wasserhärte

Es ist möglich, diese Betriebszeit zu verlängern, damit die Kaffeemaschine nicht zu häufig einer Entkalkung unterzogen wird. Hierzu muss die Kaffeemaschine an Hand des tatsächlichen Kalkgehaltes des verwendeten Wassers programmiert werden.

Wie folgt vorgehen:

• Den mitgelieferten Reaktionsstreifen "TOTAL HARDNESS TEST" (auf S. 2 beigelegt) aus seiner Packung nehmen und einige Sekunden lang vollständig ins Wasser eintauchen.
  Dann den Streifen herausnehmen und etwa 30 Sekunden abwarten (bis er die Farbe ändert und sich rote Quadrate bilden).
  • Durch Drücken der Taste Einschaltung/Stand by (A7) die Kaffeemaschine einschalten.
• Das Symbol M (B2) für den Zugriff auf das Menü drücken, dann die Symbole ◀ ▷ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "WASSERHÄRTE".
  • Das Symbol OK (B9) drücken.
• Die Symbole ◀ ▶ (B7) und (B8) so oft drücken, bis die Zahl den sich auf dem Reaktionsstreifen gebildeten kleinen roten Quadraten entspricht (zum Beispiel, wenn sich auf dem Reaktionsstreifen drei kleine rote Quadrate gebildet haben, muss die Meldung „WASSER-HÄRTE 3“ gewählt werden).
• Zur Bestätigung das Symbol OK (B9) drücken. Nun ist die Maschine programmiert, um anzuzeigen, wann unbedingt eine Entkalkung durchgeführt werden muss.

Programmierung der ausgegebenen

Kaffeemenge

Für die Programmierung der Kaffeemenge die Anweisungen im Kapitel "ÄNDERUNG DER KAFFEEMENGE IN DER TASSE" beachten.

Programmierung für Cappuccino

Für die Programmierung von Cappuccino beachten Sie bitte die Anweisungen im Kapitel „ÄNDERUNG DER MILCH- UND KAFFEEMENGE FÜR CAPPUCCINO“.

Programmierung der Wassermenge

Für die Anweisungen das Kapitel "ÄNDERUNG DER HEISSWASSERMENGE" beachten.

Entkalkung

Achtung!

Die Sicherheitshinweise des Herstellers auf der Verpackung des Entkalkungsmittels beachten.

Merke: Ausschließlich vom Hersteller empfohlenes Entkalkungsmittel verwenden.

Im gegenteiligen Fall verliert die Garantie ihre Gültigkei.

Die Garantie hat zudem keine Gültigkeit, wenn die Entkalkung nicht regelmäßig durchgeführt wird.

Wenn die Kaffeemaschine die Meldung „BITTE ENTKALKEN!“ anzeigt, ist es an der Zeit, die Kaffeemaschine einem Entkalkungsvorgang zu unterziehen. Dazu wie folgt vorgehen:

• Sicherstellen, dass die Kaffeemaschine betriebsbereit ist;
• Das Symbol M (B2) für den Zugriff auf das Menü drücken, dann die Symbole ◀ ▷ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "ENTKALKEN".
• Das Symbol OK (B9) drücken, die Maschine zeigt die Mitteilung „ENTKALKEN BESTÄTIGEN SIE BITTE“ an.
• Das Symbol OK (B9) drücken. Auf dem Display erscheint die Meldung "ENTKALKER ZUGEBEN BESTÄTIGEN SIE BITTE.
• Vor dem Bestätigen entleeren Sie bitte den Wassertank. Geben Sie den mit Wasser verdünnten Entkalker in den Wassertank (die auf der Flasche des Entkalkers angegebenen Mengenanteile sind zu befolgen).

Stellen Sie einen leeren Behälter mit einem Mindestfassungsvermögen von 21 unter den Heißwasserauslauf.

- Die Taste OK (B9) drücken, woraufhin die Entkalkungslösung aus dem Heißwasserauslauf heraustritt und das darunter stehende Gefäß füllt. Nun erscheint die Meldung: "ENTKALKEN".

• Das Entkalkungsprogramm führt automatisch einige Ausgaben und Pausen aus.

- Nach etwa 30 Minuten, zeigt die Maschine folgende Meldung an: „ENTKALKEN FERTIG BESTÄTIGEN SIE BITTE“.

• Drücken Sie das Symbol OK (B9) und die Maschine zeigt die Meidung an „GERAT SPULT TANK AFFOLLEN“. Den Wasser tank entieren, auspulien, um die Rückstände des Entfalkrungs-mittels zu entfernen, und mit frischem Wasserfüllen.
• Den mit sauberem Wasser gefüllten Wassertank wieder einsetzen. Auf dem Display erscheint erneut die Schritt "GERÄT SPÜLT BESTÄT GEN SIE BIT TE".
• Emestdas Symbol OK (B17) drücken. Darshäße Wasser tritt aus dem Mikhaufschäumer heraus, fühlt das darunter stehende Gefäß und die Kaffeemaschine zeigt die Merklung „GERAT SPÜLT“ an
  • Aufdie Mittelung, SPÜLEN FERTIG BESTÄTIGEN SE BITTE "warten.
• Das Symbol OK (BYS) drücken. Auf dem Display erscheint die Mitteilung „ENT KALKEN FERTIG und dem TANK AUFFÜLLENE“. Den Tank ermeut mit frischem Wasser flüter.
• Das Entkalkungsprogramm ist damit abgeschlossen und die Kaffeemachine ist ererat betriebsübeneit. HINWE 5. Wird der Entkalkungsvorgang nicht vollständig durchgeführt und vorzeitig abgerbrochtem, muss der Vorgang von Anfang an wiedenhaltet werden.

Achtung? DIE GARANTIE HAT KEINE GÜLTIGREIT, WENN DIE ENTKALIENING NOHT REGELMÄBIG DURCHGEFÜHRT WIRD

Rückkehr zu den Werkseinstellungen (Reset)

Für die Rückkehr zu den unprünglichen Einstellungen der Maschine (auch wenn der Betutzer diese geändert hat), wie folgtvorgehen:

• Das Symbol M (B2) für den Zugriff auf das Meni drücken, dann die Symbide ◀ ▶ (B7) und (B8) drücken, bis die Maschine die Mitteilung anzeigt "RESET".
• Das Symbol OK (B9) drücken, die Machine zeigt die Mitteilung „RESET BESTÄTIGEN SE BITTE“ an.
• Für die Rückkehr zu dem Werkseinstellungen die Taste OK (BIF)drücken.

Statistik

Mit dieser Funktion werden die statistischen Daten der Kaffe emuschine angezeigt. Zur Anzeige der Daten wie folgt vorgehen

Das Symbol (B2) für den Zugriff auf das Mensü drücken, dann die Symbole ◀ (B7) und (B8) drücken, bis die Maschine die Mitteilung ansteigt "S STATISTIK".
• Das Symbol OK (B1) dräcken.
• Durch Drücken der Symbole ◀ ▶ (B7) und (B8) kann überprüft werden:
Die Anzahl der bisher ausgegebenen Kaffees.
- Die Anzahl der durchgeführten Entkalkungen,
- Die Ausfall der bisher ausgegebenen Cappuccinos.
- We viele Liter Wasserinsgesamt abgegeben wurde;
- Das Symbol ESC (BG) ein mal drüden, um diese funktion zu verlassen oder zwei Mal das Symbol ESC (BG) drückem, um das Menü zu verlassen.

AUSSCHALTUNG DES GERÄTES

Bei jeder Ausschaltung des Gerätes wird ein automatischer Spälvorgung durchgeführt, der nicht unter brochen werden kann.

Verträhungsgefahr/ Während des Spülvorgangs tritt aus dem Kaffenauslauf ein wenig Heißwasserhöses.

Adnten Sie darauf, dass Sie nicht mit Wisserspritzern in Berührung kommen.

Zur Auschaltung des Gerätes die Taste Einschaltung/Stand by (A7 drücken). Das Gerät führt den Spilvorgung durch und schaltet sich dann aus.

Merke: Wenn Sie das Gerät für längere Zeit nicht betrieben sollten, stellen Sie bitte auch den auf der Rückseite des Gestätes angebrachten Hauptschalter ON/OFF (X2.3) auf Position 0.

TECHNISCHE DATEN

Spannung: 220-240 V\~ 50/60 Hz max. 10A

Leistungsaufnahme 1350W

Druck: 15 bar

Risungsvermögen Wassertank: 1.8. der

Abmessungen Lx/Hel: 596x455x411 mm

Gewicht 23/24 kg

Das Gerätestpunkt den folgenden EG-Richtänien:

• Europäische Standby-Verordnung 1275/2008

Dieses Produkterfüllt die Anforderungen der Veränderung (BG) Nr. 1935-2004 über Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen.

ANGEZEIGTE MELDUNGEN AUF DEM DISPLAY

ANGEZEIGTE MELDUNG MÖGLICHE URSACHE ABHILFE
TANK AUFFÜLLEN!	Der Wassertank ist leer oder nicht korrekt eingesetzt.	Den Wassertank füllen und/oder korrekt einsetzen, indem Sie ihn fest hineindrücken.
PULVER ZU FEIN MAHLGRAD EINST.UND im Wechsel mit OK DRÜCKEN	Der Mahlgrad ist zu fein, sodass der Kaffee zu langsam herausläuft.	Der Mahlgrad ist zu fein, sodass der Kaffee zu langsam herausläuft.
PULVER ZU FEIN MAHLGRAD EINST. UND (abwechselnd)OK DRÜCKEN (und nachfolgend)TANK AUFFÜLLEN!	Der Tank wurde während der Ausgabe entfernt.	Den Tank einsetzen und das Symbol OK (B9) drücken. Das Display zeigt die Meldung „HEISSWASSER OK DRÜCKEN“ an. Nochmals das Symbol OK (B9) drücken. Die Maschine kehrt in den Modus Betriebsbereit zurück.
KAFFEESATZBEHÄLTER LEEREN Der Kaffeesatzbehälter (A4) ist	voll oder es sind mehr als drei Tage seit der letzten Ausgabe vergangen (diese Funktion garantiert eine korrekte Hygiene der Maschine).	Den Kaffeesatzbehälter leeren und reinigen, danach wieder einsetzen. Wichtig: Beim Herausnehmen der Abtropfschale MUSS der Kaffeesatzbehälter stets entleert werden, auch wenn er nur wenig gefüllt ist. Wird dieser Vorgang nicht durchgeführt, kann es vorkommen, dass sich bei den folgenden Kaffeezubereitungen der Kaffeesatzbehälter zu sehr füllt und die Kaffeemaschine verstopft.
KAFFEESATZBEHÄLTER EINSETZEN	Der Kaffeesatzbehälter wurde nach der Reinigung nicht eingesetzt.	Die Serviceklappe öffnen und den Kaffeesatzbehälter einsetzen.
VORGEMAHLENENKAFFEE EINFÜLLEN	Es wurde die Funktion „vorgemahlener Kaffee“ gewählt, aber das vorgemahlene Kaffeepulver wurde nicht eingefüllt.Der Einfüllschacht (A21) ist verstopft.	Die Maschine herausziehen und das vorgemahlene Kaffeepulver in den Einfüllschacht füllen.Den Einfüllschacht mithilfe eines Messers, wie im Abschnitt „Reinigung des Kaffeepulvereinfüllschachts“ beschrieben, leeren.
BITTE ENTKALKEN!	Zeigt an, dass die Kaffeemaschine entkalkt werden muss.	Das im Kap. “Entkalkung“ beschriebene Entkalkungsprogramm muss so bald wie möglich durchgeführt werden.
KAFFEEMENGE REDUZ.	Es wurde zu viel Kaffee verwendet.	Entweder ein milderes Aroma auswählen oder die Kaffeepulvermenge reduzieren und dann erneut den Kaffee beziehen.
KAFFEEBOHNENBEHÄLTER FÜLLEN	Es sind keine Kaffebohnen mehr im Behälter.	Den Kaffebohnenbehälter füllen.
BRÜHEINHEIT EINSETZEN !	Die Brüheinheit wurde nach der Reinigung nicht wieder eingesetzt.	Die Brüheinheit, wie im Kap. „Reinigung der Brüheinheit“ beschrieben,einsetzen.
KLAPPE SCHLIESSEN !	Die Serviceklappe ist offen.	Serviceklappe schließen.
ALARM !	Das Maschineninnere ist sehr verschmutzt.	Die Kaffeemaschine, wie im Abschnitt „Reinigung und Wartung“ beschrieben, sorgfältig reinigen. Wenn die Kaffeemaschine nach erfolgter Reinigung noch immer diese Meldung anzeigt, wenden Sie sich an eine Kundendienststelle.

LÖSUNG DER PROBLEME

Nachstehend werden einige mögliche Betriebsstörungen aufgelistet. Wenn das Problem nicht entsprechend den Anweisungen behoben werden sollte, wenden Sie sich bitte an den technischen Kundendienst.

PROBLEM MÖGLICHE URSACHE ABHILFE
Der Kaffee ist nicht heiß. Die Tassen wurden nicht vorgewärmt.	Die Brüheinheit hat sich abgekühlt, weil nach der letzten Kaffeezubereitung 2/3 Minuten vergangen sind.Die eingestellte Temperatur ist nicht ausreichend.	Die Tassen vorwärmen, indem Sie diese mit warmem Wasser ausspülen.Vor der Kaffeezubereitung die Brüheinheit erhitzen, indem Sie aus dem Menü die Funktion GERÄT SPÜLT auswählen.Die eingestellte Temperatur ändern (siehe Abschnitt "Änderung der Kaffeetemperatur").
Der Kaffee hat wenig Crema. Der Kaffee ist zu grob gemahlen.	Die Kaffeemischung ist nicht geeignet.	Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 1 hin nach links drehen, während das Mahlwerk in Betrieb ist (Abb. 14).Eine für Espressomaschinen geeignete Kaffeemischung verwenden.
Eine für Espressomaschinen geeignete Kaffeemischung verwenden.	Der Kaffee ist zu fein gemahlen. Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 7 hin nach rechts drehen, während das Mahlwerk in Betrieb ist (Abb. 14). Jeweils um eine Position vorrücken, bis eine zufriedenstellende Kaffeeausgabe erreicht wird. Die Wirkung ist erst nach 2 Kaffeeausgaben sichtbar.
Der Kaffee tritt zu schnell heraus.	Der Kaffee ist zu grob gemahlen.	Den Drehkopf zur Einstellung des Mahlgrads um eine Position zur Nummer 1 hin nach links drehen, während das Mahlwerk in Betrieb ist (Abb. 14).Darauf achten, den Drehknopf zur Einstellung des Mahlgrads nicht zu weit zu drehen, andernfalls kann beim Bezug von zwei Kaffees die Ausgabe tröpfchenweise erfolgen. Die Wirkung ist erst nach 2 Kaffeeausgaben sichtbar.
Der Kaffee fließt nicht aus einem oder beiden Ausgüssen des Kaffeeauslaufs.	Die Ausgüsse sind verstopft. Die Ausläufe mit einem Zahnstocher säubern (Abb. 27).
Die Ausläufe mit einem Zahnstocher säubern (Abb. 27).	Die Öffnungen der Kaffeeausläufe sind mit angetrocknetem Kaffee verstopft.Der Kaffeekanal (A3) innerhalb der Serviceklappe ist blockiert.	Die Ausläufe mit einem Zahnstocher, einem Schwamm oder einer Küchenbürste mit harten Borsten säubern (Abb. 23).Den Kaffeekanal (A3) sorgfältig reinigen, insbesondere an den Scharnieren.
Aus dem Auslauf tritt kein Kaffee, sondern Wasser heraus.	Das Kaffeepulver ist im Einfüllschacht (A21) stecken geblieben.	Den Einfüllschacht (A27) mit einer Holz- oder Plastikgabel säubern, das Maschineninnere reinigen.
Mælken løber ikke ud af udløbsrøret (C5).	Opsugningsrøret er ikke sat i eller er sat forkert i.	Sæt opsugningsrøret (C4) i gummiringen i mælkebeholderens låg (fig. 24).
Mælken er kun lidt opskummet. Mælkebeholderens låg er snavset.	Mælkeopskummer cursoren er sat i forkert position	Rengør mælkebeholderens låg som beskrevet i par. "Rengøring af mælkebeholderen". Juster ved at følge vejledningerne i paragraf "Forberedelse af cappuccino".
Mælken har store bobler eller kommer ud i sprøjt fra mælke udløbsrøret.	Mælken er ikke tilstrækkeligt kold eller det er ikke letmælk.Mælkeopskummer cursoren er ikke korrekt justeret.Mælkebeholderens låg er snavset.	Brug fortrinsvis minimælk eller letmælk, ved køleskabstemperatur (cirka 5 °C). Hvis resultatet endnu ikke er det ønskede, prøv at gå over til et andet mærke mælk.Flyt cursoren lidt hen imod ordet "CAFFELATTE" (jf. par. "Forberedelse af cappuccino").Rengør mælkebeholderens låg som beskrevet i paragraf "Rengøring af mælkebeholderen".

REZEPTE

Kaffeepunsch

Zutaten (für 6 Personen):

1/2 l heißer Kaffee

1/2 I weißer Portwein

1/2 | Rum

100 g brauner Kandiszucker

Zubereitung:

Den Kaffee in einen Topf schütten, Rum und Portwein hinzufügen, erhitzenund zum Kochen bringen.

Kandiszucker in kleinen Portionen hinzufügen und süß abschmecken.

Sobald sich der Zucker aufgelöst hat, in den traditionellen, kurzstieligen Gläsern servieren.

Kaiserlicher Kaffee

Zutaten (für 3 Personen):

3 Espresso-Kaffees

3 Eigelbe

3 Teelöffel Zucker

3 dl Milch

2 Gläschen Brandy

Zubereitung:

Eigelbe mit Zucker und Brandy schaumig schlagen. Heiße Milch und heißen Kaffee hinzufügen.

TIPP: Milch leicht aufschäumen und langsam zum Schluss hinzufügen. Optimal zu Schokoladentorte.

Dänischer Kaffee

Zutaten:

6 Eier

abgeriebene Schale einer Zitrone

100g Zucker

3/4 I starken, kalten Kaffee

1 großes Glas Weinbrand

Zubereitung:

Eier mit der Zitronenschale schaumig schlagen, nach und nach den Zucker hinzufügen, bis eine schaumige Masse entsteht.

Langsam Kaffee und Weinbrand unter Rühren hinzufügen. In Teetassen oder eisgekühlten Ballongläsern servieren

Irish Coffee

Zutaten (für 3 Personen):

2 Esslöffel Zucker

1 Esslöffel Wasser

9 Teelöffel Schlagsahne

6 Esslöffel Irischer Whisky

4 Tassen heißer Kaffee

Zubereitung:

Wasser und Zucker ca. 1 Minute kochen lassen, dann Whisky und heißen Kaffee hinzufügen.

Umrühren und in Stielgläser füllen.

Langsam die Sahne auf den Kaffee geben (3 Teelöffel je Glas).

TIPP: Sahne leicht schlagen, damit sie oben auf dem Kaffee bleibt.

Nach Geschmack kann auch Grand Marnier oder Calvados hinzugegeben werden.

Kaffeesorbet

Zutaten (für 4 Personen):

200 g Streuzucker

2 dl Espresso-Kaffee

Zubereitung:

Den Zucker in 1/2 Liter Wasser auflösen und einen Sirup herstellen, bei kleiner Flamme einige Minuten kochen; abkühlen lassen und den Kaffee hinzufügen.

Gut vermischen und filtern, in den Gefrierschrank stellen und dabei oft umrühren, bis eine körnige Konsistenz erreicht wird.

Geschüttelter Kaffee

Zutaten:

4 Espresso-Kaffees

4 Teelöffel Zucker

12 Eiswürfel

Zubereitung:

Das Eis zerkleinern und zum bereits gesüßten Zucker hinzufügen.

Den Shaker schütteln, bis eine cremige und schaumige Konsistenz erreicht wird.

TIPPS: im Mixer bei niedriger Geschwindigkeit verrühren und in Sektflöten oder im Tumbler servieren.

K03-180110/01

Küppersbusch

Küppersbusch Hausgeräte GmbH

Postfach 10 01 32, D-45801 Gelsenkirchen,

Küppersbuschstraße 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: [phone]

www.kueppersbusch.de

Teka Austria GmbH

Eitnergasse 13, A-1230 Wien

Telefon: [phone], Telefax: (01) 86680-50

www.kueppersbusch.at

CE
