SY-3288B3-P1-C13-600 - Dunstabzugshaube Hanseatic - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Modell	SY-3288B3-P1-C13-600
Marke	Hanseatic
Energieeffizienzklasse	A
Jährlicher Energieverbrauch	50 kWh
Fluiddynamische Effizienzklasse	B
Beleuchtungseffizienzklasse	A
Fettfiltereffizienzklasse	C
Geräuschpegel (max.)	65 dB
Abmessungen (H x B x T)	150 mm x 600 mm x 500 mm
Gewicht	ca. 10 kg
Spannung	220-240 V ~ 50 Hz
Anschlussleistung	200 W
Betriebsarten	Abluft / Umluft
Beleuchtung	LED, 2 x 3 W
Fettfilter	Edelstahl, waschbar
Aktivkohlefilter	Nachrüstbar (Modell: CAF-1)
Steuerung	Drucktasten
Geschwindigkeitsstufen	3
Intensivstufe	Ja
Durchmesser Abluftanschluss	150 mm
Maximale Abluftleistung	650 m³/h
Reinigung	Filter spülmaschinengeeignet, Gehäuse mit mildem Reinigungsmittel
Sicherheitsmerkmale	Überhitzungsschutz, Abschaltautomatik
Lieferumfang	Abdeckung, Bedienungsanleitung, Montagematerial

Häufig gestellte Fragen - SY-3288B3-P1-C13-600 Hanseatic

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Haube kann sowohl im Abluft- als auch im Umluftbetrieb genutzt werden. Für den Umluftbetrieb benötigen Sie einen Aktivkohlefilter (separat erhältlich).

Wie wechsel ich den Aktivkohlefilter?

Schalten Sie die Haube aus und ziehen Sie den Netzstecker. Öffnen Sie die Filterabdeckung, entnehmen Sie den alten Filter und setzen Sie den neuen ein (Modell CAF-1). Schließen Sie die Abdeckung und stecken Sie den Stecker wieder ein.

Wie reinige ich die Fettfilter?

Die Fettfilter aus Edelstahl sind spülmaschinengeeignet. Sie können sie im Geschirrspüler bei maximal 65 °C reinigen oder per Hand mit mildem Spülmittel.

Die Dunstabzugshaube funktioniert nicht. Was kann ich tun?

Prüfen Sie zunächst die Sicherung und den Netzstecker. Stellen Sie sicher, dass die Haube richtig eingeschaltet ist. Falls das Problem bestehen bleibt, kontaktieren Sie den Kundenservice.

Wie stelle ich die Geschwindigkeit ein?

Drücken Sie die Geschwindigkeitstasten auf der Vorderseite. Es gibt 3 Stufen sowie eine Intensivstufe für starke Gerüche.

Ist die Beleuchtung austauschbar?

Ja, die LED-Leuchtmittel können ausgetauscht werden. Ersatzleuchtmittel erhalten Sie beim Hersteller oder Fachhandel (2 x 3 W, LED).

Welche Abluftschlauchgröße wird benötigt?

Der Anschlussdurchmesser beträgt 150 mm. Verwenden Sie einen passenden Abluftschlauch (nicht im Lieferumfang).

Wie montiere ich die Dunstabzugshaube?

Die Montage erfolgt an der Wand mit den beiliegenden Dübeln und Schrauben. Besuchen Sie unsere Website für eine detaillierte Montageanleitung.

Was bedeuten die Energielabel-Klassen?

Das Gerät hat die Energieeffizienzklasse A. Die Klassen reichen von A (sehr effizient) bis G (weniger effizient). Weitere Details finden Sie in der Bedienungsanleitung.

Kann ich die Haube über einem Gasherd installieren?

Ja, aber beachten Sie den Mindestabstand von 65 cm zwischen Kochfeld und Haube bei Gasherden (bei Elektroherden 50 cm).

BEDIENUNGSANLEITUNG SY-3288B3-P1-C13-600 Hanseatic

Lieferung kontrollieren ....3

Verpackungs-Tipps ....3

Zu Ihrer Sicherheit. 4

Bestimmungsgemäßer Gebrauch .....4

Begriffserklärung 4

Symbolerklärung 4

Sicherheitshinweise ....4

Umluft- oder Abluftbetrieb?......8

Umluftbetrieb 8

Abluftbetrieb 8

Vorbereitungen zur Montage .....9

Für Abluftbetrieb .....9

Stromanschluss....9

Benötigtes Montage-Material .....10

Teileliste ....10

Werkzeuge und Hilfsmittel .....10

Schrauben....10

Montage 11

Platzbedarf....11

Befestigungsmaße .....11

Voraussetzung für die sichere

Montage 11

Bohrlöcher setzen 12

Dunstabzugshaube anbringen .....12

Abluftschlauch anbringen .....13

Kaminblende montieren .....13

Abluftschlauch fixieren

(nur bei Abluftbetrieb)....14

Letzte Schritte .....14

Bedienung 15

Voraussetzungen für die sichere

Bedienung 15

Gebläse 15

Beleuchtung....15

Aktivkohlefilter 15

Energiespartipps 15

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und

die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Pflege und Wartung .....16

Gehäuse reinigen 16

Fettfilter reinigen .....16

Aktivkohlefilter einsetzen/ersetzen....17

Fehlersuchtabelle .....19

Aktivkohlefilter bestellen .....20

Umweltschutz .....21

Gerät entsorgen .....21

Aktivkohlefilter entsorgen .....21

Unser Beitrag zum Schutz der Ozonschicht ....21

Notizen 22

Datenblatt 24

Lieferung

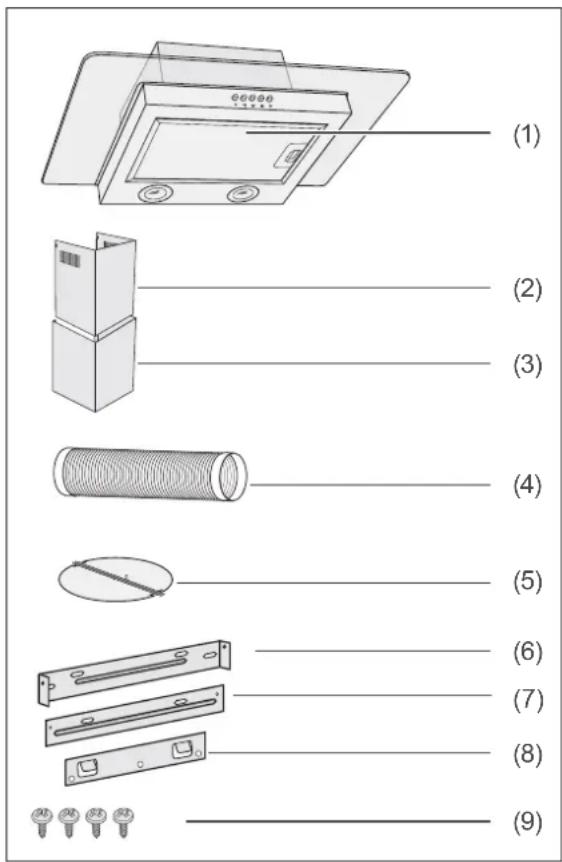

Lieferumfang

(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm

Die zur Wandmontage benötig ten Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten (siehe „Benötigtes Montage-Material“ auf Seite 10).

Ein Aktivkohlefi Iter für den Umluftbetrieb gehört nicht zum Lieferumfang. Zubehör-Bestellung siehe „Unser Service“ auf Seite 19.

Lieferung kontrollieren

1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien auf den Metallflächen!
3. Entfernen Sie alle anderen Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
6. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf, siehe Seite 19.

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Zu Ihrer Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Schutzklasse 1

Glasbruch

Bitte lesen(siehe Seite 2)

Verpackung (siehe Seite 3)

Entsorgung (siehe Seite 20)

Umweltschutz (siehe Seite 20)

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Aufbau etc.

Risiken im Umgang mit elektrischen Haushaltsgeräten

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
  ■ Falls der Netzstecker nach dem Einbau nicht mehr zugänglich ist, muss

eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel so verlegen, dass es nicht zur Stolperfalle wird.
■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen.
- Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Immer am Netzstecker selbst nicht am Netzkabel anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.
■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
– Rauch entwickelt oder verbrannt riecht,
-ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren Seite 19.

- Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder

eine qualifi zierte Fachkraft ausge- tauscht werden.

Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befin den sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
- Wenn eigenständig oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.
■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

Brandgefahr!

- Das Gerät entspricht der Schutzklasse 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

Risiken für bestimmte Personengruppen

WARNUNG

Erstickungsgefahr!

• Kinder nicht mit der Verpackungsfolie spielen lassen. Diese können sich darin verfangen oder ersticken.
• Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  ■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
• Kinder dürfen nicht mit dem Gerät spielen.

Risiken im Umgang mit Dunstabzugshauben

WARNUNG

Stromschlaggefahr!

■ Vor dem Bohren der Löcher für die Wandbefestigung sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät überprüfen).
- Sollte eine Glasabdeckung zerbrochen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glasabdeckungersetztwordenist. Setzen Sie sich in diesem Fall mit unserem Service in Verbindung (siehe Seite 19).

VORSICHT

Verletzungsgefahr!

■ Bei der Montage beachten, dass einige Teile scharfe Kanten aufweisen.
■ Zur Montage eine stabile Stehleiter benutzen.
- Nur Montagematerial verwenden, das für die Beschaffenheit der Decken und Wände geeignet ist. Im Zweifelsfall einen Fachmann befragen.

Brandgefahr!

■ Der Abstand zwischen der Oberfläche der Koch stelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen.
■ Bei Gaskochmulden unbedingt die Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

■ Unter der Dunstabzugshaube nicht flambieren!
■ Frittiert werden darf unter der Dunstabzugshaube nur unter ständiger Beobachtung.
■ Dunstabzugshaube sauber halten. Fettablagerungen können sich bei starker Hitzeeinwirkung entzünden.

Risiken bei Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

Dem Raum, in dem eine Dunstabzugs-haube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten wie Gas- oder andere Brennstoffheizungen in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

- Ein gefahrloser Betrieb ist möglich, wenn z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zu-luftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Ab-gase vermieden.

■ Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.

- Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, ausschließlich für die Dunstabzugshaube vorgesehenen Luft kanal nach außen geführt werden.

HINWEIS

Gefahr von Sachschäden!

■ Zum Abluftbetrieb ist ein Wand- bzw. Deckendurchbruch mit einem Durchmesser von mindestens 15,5 cm erforderlich.
■ Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.
- Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.
- Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
■ Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Schornsteinfegermeister um Rat.

Umluft- oder Abluftbetrieb?

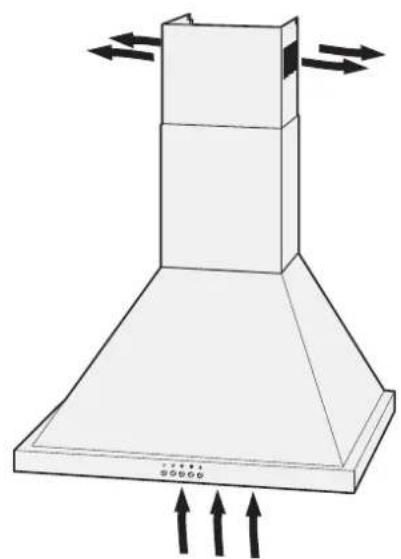

Die Grafiken zeigen beispielhaft, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchen- dünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen der Raumluft wieder zugeführt.

Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch einen Aktivkohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten, Bezugsquelle (siehe „Unser Service“ auf Seite 19).

– Vorteil: Einfache Montage

– Nachteil: Mit zunehmender Verschmutzung des Aktivkohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Aktivkohlefilter muss je nach Benutzung erneuert werden; mindestens etwa alle sechs Monate überprüfen.

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über den Abluftschlauch ins Freie geleitet.

– Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering

-Nachteile:

– Wanddurchbruch mit passendem Schlauchanschluss erforderlich.

- Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich. Erkundigen Sie sich vor der Montage bei Ihrem Bezirksschornsteinfeger nach örtlichen Vorschriften.

Als Mieter der Wohnung benötigen Sie zum Einbau die Genehmigung des Hauseigentümers.

Vorbereitungen zur Montage

Für Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

- Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

HINWEIS

Gefahr von Sachschäden!

■ Wir empfehlen Ihnen, alle Vorarbeiten von einem Fachbetrieb vornehmen zu lassen.

Bevor Sie mit der Montage beginnen können, müssen folgende Bedingungen erfüllt sein:

– Es existiert ein Wand- bzw. Deckendurchbruch von mindestens 15,5 cm Durchmesser.

– Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen versehen werden (nicht im Lieferumfang enthalten).

Um den späteren Energieverbrauch so gering wie möglich zu halten, empfehlen wir

– die Abluftkanäle möglichst gradlinig zu verlegen und scharf abknickende Winkel zu vermeiden (Bögen und Krümmer sind günstiger). Jede Biegung erhöht den Energieverbrauch.

– den Querschnitt des Gebläsestutzens nicht zu reduzieren. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug.

– einen Mauerkasten mit Außenwandjalousien zu wählen, die sich beim Betrieb völlig öffnen.

Stromanschluss

WARNUNG

Stromschlaggefahr!

■ Der Netzstecker muss möglichst während des Betriebs zugänglich sein, d. h., auch nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein.
■ Falls der Netzstecker nach dem Einbau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
■ Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Wird eine zusätzliche Steckdose benötigt, Elektrofachbetrieb mit der Installation beauftragen.
■ Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

Damit die Dunstabzugshaube später volle Leistung bringen kann und später kein störendes Kabel sichtbar ist, sollten Sie den Stromanschluss vor der Montage genau planen: Die Dunstabzugshaube muss über der Mitte der Kochstelle angebracht werden

Benötigtes Montage-Material

Teileliste Werkzeuge und Hilfsmittel

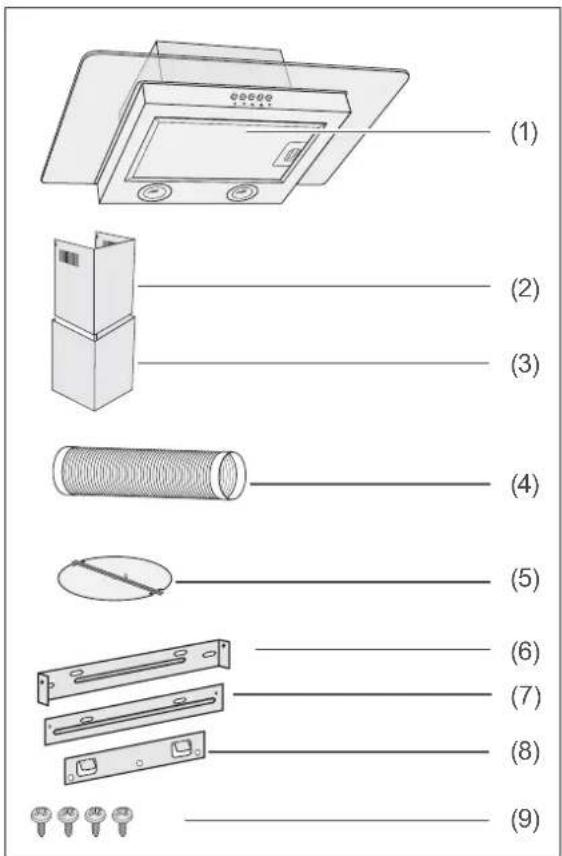

(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm

Sie benötigen:

– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu den Schrauben (10) und (11).
- Maßband/Zollstock
- Wasserwaage
- Bleistift
- Stabile Stehleiter
– Eine zweite Person zur Hilfe
– Arbeitshandschuhe

Schrauben

Die zur Wandmontage benötigten Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten.

Sie benötigen insgesamt

• 2 Rundkopfschrauben (10) zur Befestigung der Wandhalterung (6) für die obere Ka-minblende (2)
• 3 Senkkopfschrauben (11) zum Aufhängen der Dunstabzugshaube, maximal ø 6 mm

Montage

Platzbedarf

Wichtige Einheiten	Maße in cm
(a) Mindest-Abstand zwischen Herd und Unterkante der Dunstabzugshaube (1):	65 - 75
(b) Höhe der Dunstabzugshau-be (1):	20
(c) Höhe der gesamten Kamin-blende, (2) und (3):	44(50) - 78
(d) Höhe des gesamten Geräts, (1), (2) und (3):	48(54) - 82
(e) Platzbedarf oberhalb des Herdes:	113(119) - 157

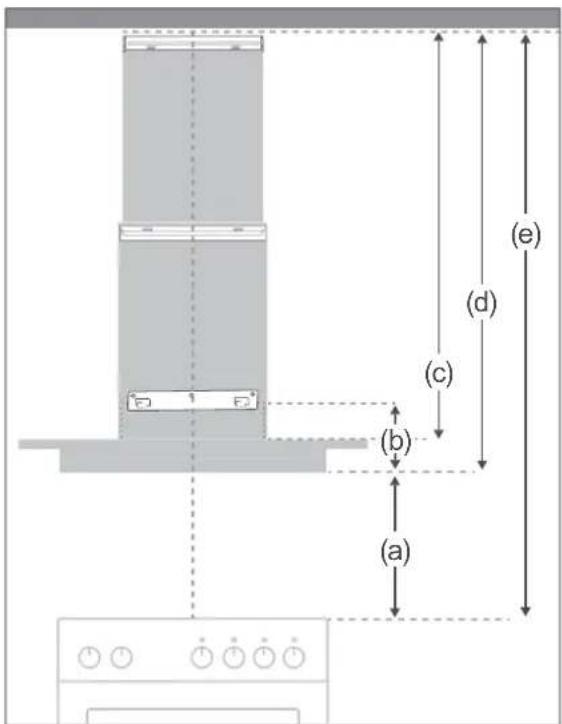

Grafik und Tabelle zeigen Ihnen, welche Abstände Sie mindestens einhalten müssen und welchen Spielraum Sie bei der Montage haben.

Die Zahlen in Klammer beziehen sich auf Umluftbetrieb; hierbei müssen die Lüftungsschlitze frei bleiben.

Befestigungsmaße

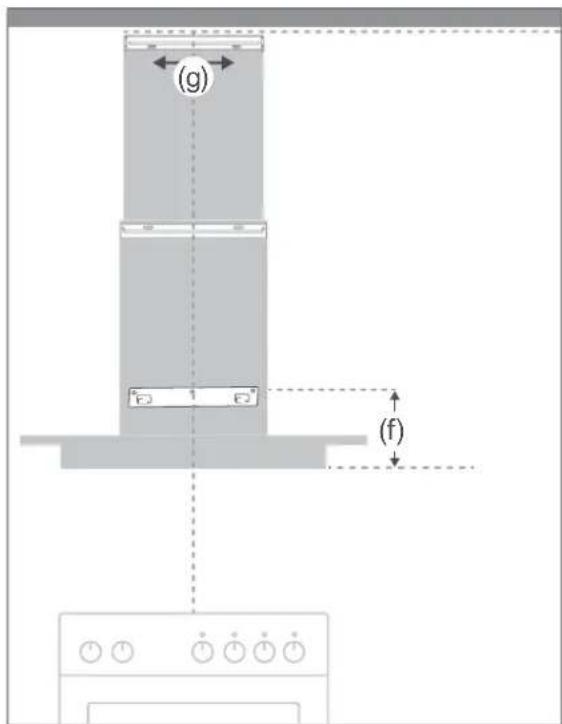

(g) (f)

Ermittlung Bohrlöcher:	Maße in cm

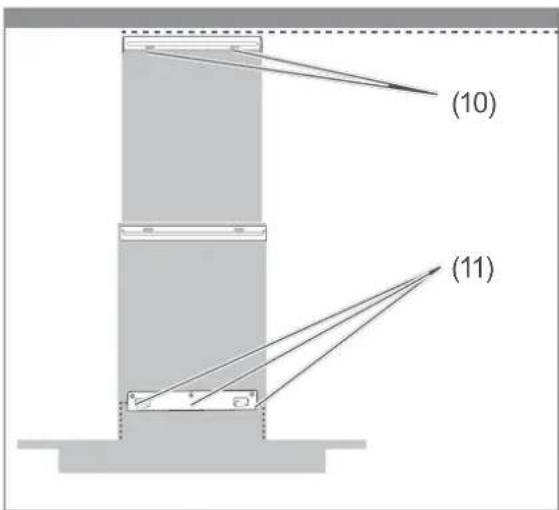

(f) Höhe der 3 Befestigungsschrauben (11) für Wandhalterung (8):	20,5
(g) Abstand der Bestigungsschrauben (10) für die Wandhalterung (6):	14

Voraussetzung für die sichere Montage

Sie haben das Kapitel „Zu Ihrer Sicherheit“ auf Seite 4 gelesen und alle Sicherheits-hinweise verstanden.

Bohrlöcher setzen

WARNUNG

Verletzungsgefahr!

Unsachgemäße Installation des Geräts kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen.

VORSICHT

Brandgefahr!

■ Der Abstand zwischen der Oberfl ä che der Koch stelle und der Unterkante der Abzugshaube muss bei Gasher- den mindestens 65 cm betragen.
- Beachten Sie bei Gaskochmulden unbedingt die Gebrauchsanleitung der Kochmulde! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

1. Um das Gerät exakt über der Mitte des Herdes platzieren zu können, zeichnen Sie mit dem Bleistift zunächst eine senkrechte Hilfslinie an die Wand. Verwenden Sie am besten eine Wasserwaage oder ein Lot von der Zimmerdecke bis zur Mitte des Herdes.
2. Zeichnen Sie die fünf Bohrlöcher gemäß obigen Schemas auf der Wand an. Achten Sie auf den Lochabstand und die waage-rechte Ausrichtung der Wandhalterungen.
3. Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser, der zu den Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

Dunstabzugshaube anbringen

(5) (5) Stifte

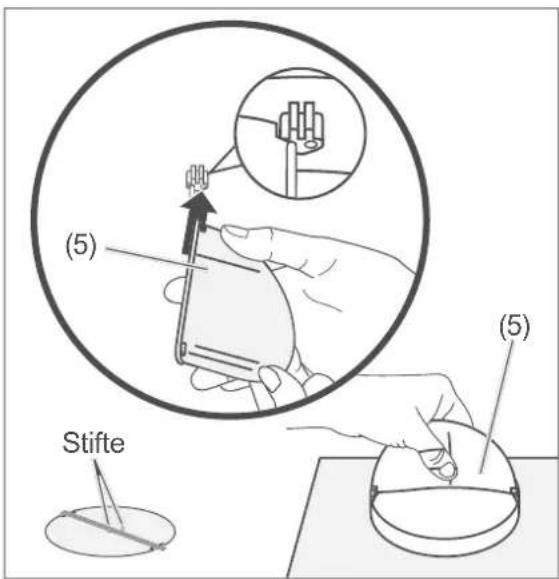

1. Setzen Sie die beiden Hälften der Rückschlagklappe (5) in die Öffnung oben auf die Dunstabzugshaube (1). Achten Sie darauf, dass die Stifte auf den Klappen außen liegen.

(11) (8)

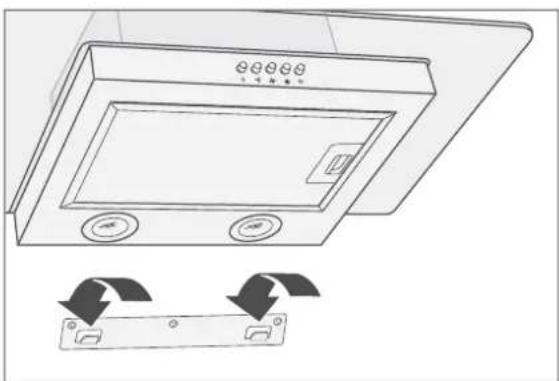

1. Schrauben Sie die Wandhalterung (8) für die Dunstabzugshaube mit drei Senkkopfschrauben (11) in die Dübel.

1. Hängen Sie die Dunstabzugshaube an die Wandhalterung (8).

Abluftschlauch anbringen

Der Abluftschlauch (4) muss montiert werden, wenn Sie die Dunstabzugshaube im Abluftbetrieb nutzen wollen.

(4) Ø153

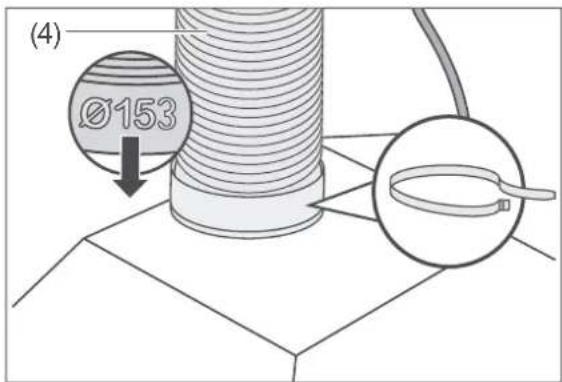

1. Stecken Sie das Ende des Abluftschlauches (4) mit dem größeren Durchmesser (153 mm) auf den Anschluss mit der Rückschlagklappe.

2. Sichern Sie den Ablaufschlauch mit einem Kabelbinder.

Kaminblende montieren

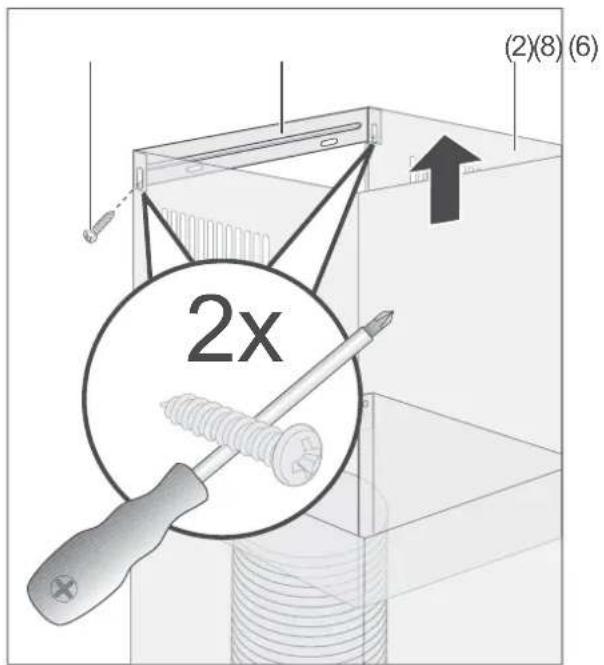

1. Schrauben Sie die Wandhalterung für die obere Kaminblende (6) mit 2 Rundkopfschrauben (10) in die vorbereiteten Dübel.

1. Positionieren Sie das Halteblech (7) so an der unteren Kaminblende (3), dass es von innen an den Abkantungen anliegt. (Schrauben- und Langlöcher zeigen nach oben).

2. Drehen Sie zwei Blechschrauben (8) von außen durch das Halteblech (7) und die untere Kaminblende (3). Ziehen Sie die Schrauben nur leicht an.

(2) (3)

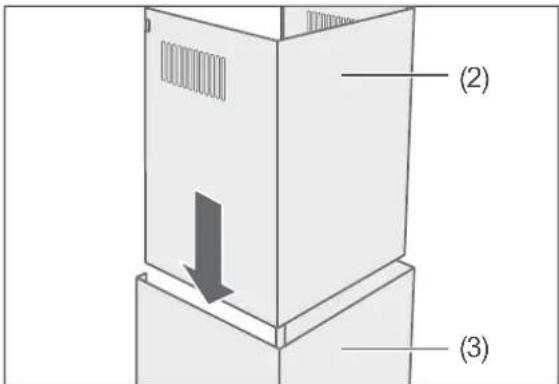

1. Schieben Sie den oberen Teil (2) der Ka- minblende in den unteren Teil (3) der Ka- minblende.

2. Setzen Sie beide Teile der Kaminblende auf die Dunstabzugshaube. Nutzen Sie die Aussparungen.

Abluftschlauch fixieren (nur bei Abluftbetrieb)

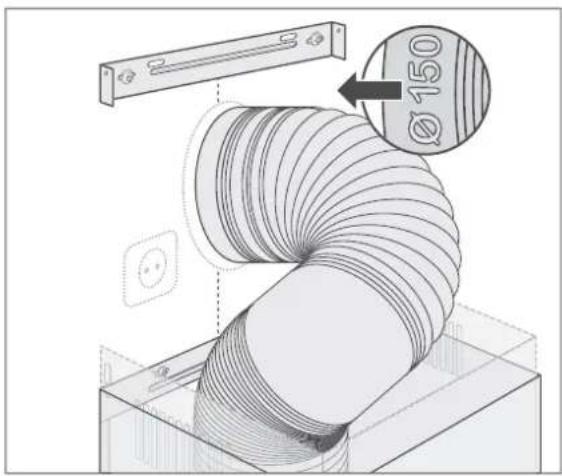

1. Stecken Sie den Abluftschlauch in den Anschluss des Wanddurchbruchs (Schlauch ende mit 150 mm Durchmesser)

Letzte Schritte

WARNUNG!

Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

1. Führen Sie das Netzkabel verdeckt in der Kaminblende zur Steckdose und stecken Sie es in eine vorschriftsmäßig installierte Steckdose.

1. Ziehen Sie den oberen Teil der Kaminblende (2) bis zur Wandhalterung für die obere Kaminblende (6) hoch

2. Schrauben Sie die Kaminblende mit zwei Blechschrauben (8) fest.

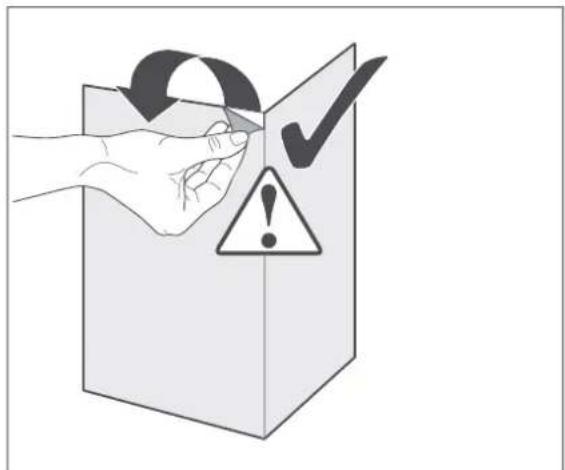

1. Entfernen Sie die blauen Schutzfolien.

Die Montage ist damit abgeschlossen.

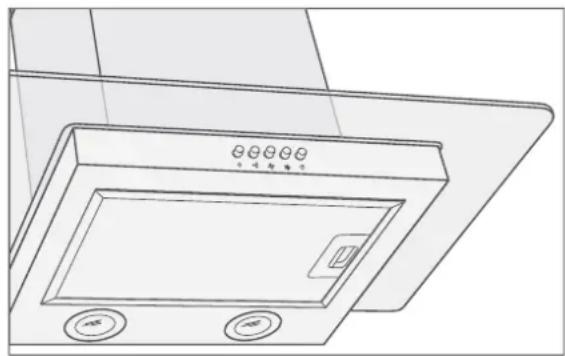

Bedienung

Voraussetzungen für die sichere Bedienung

– Sie haben das Kapitel „Zu Ihrer Sicherheit“ auf Seite 4 gelesen und alle Sicherheitshinweise verstanden.
– Die Dunstabzugshaube ist montiert, wie im Kapitel „Montage“ auf Seite 11 beschrieben.

Gebläse

Das Gebläse (20) verfügt über die drei Stufen langsam, mittel und schnell.

• Um die gewünschte Gebläsestufe einzustellen, drücken Sie die entsprechende Taste. Diese leuchtet.
• Um das Gebläse auszuschalten, drücken Sie dieselbe Taste erneut. Sie erlischt.

Beleuchtung

WARNUNG

Verletzungsgefahr!

■ Sollte eine der LEDs nicht mehr funktionieren, darf sie nur von einem autorisierten Servicetechniker ausgewechselt werden.

Ihre Dunstabzugshaube ist mit zwei LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

Um die Beleuchtung ein- oder auszuschalten, drücken Sie die Taste (21)

Aktivkohlefilter

• Betreiben Sie das Gerät im Umluftbetrieb nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der Nachbarn kann das Einsetzen der Aktivkohlefilter auch beim Abluftbetrieb empfehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite 19.
• Zum Einsetzen „Aktivkohlefilter einsetzen/ersetzen“ auf Seite 17.

Energiespartipps

– Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder beim Erwärmen geruchsloser bzw. -armer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.
– Reinigen Sie Fettfilter (15) in regelmäßigen Abständen.

Pflege und Wartung

WARNUNG

Verletzungsgefahr!

■ Vor dem Reinigen der Dunstabzugshaube oder dem Filterwechsel Netzstecker ziehen. Sollte der Netzstecker schwer zugänglich sein, entsprechende Sicherung ausschalten bzw. herausdrehen.

Gehäuse reinigen

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass Fettrückstände sich entzünden.

- Fettrückstände an der Dunstabzugshaube oder in den Fettfi Itern können sich bei großer Hitzeeinwirkung entzünden. Oberfl ächen der Dunstabzugshaube und die Fettfi Iter deshalb regelmäßig reinigen.

• Wischen Sie die Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel ab. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen können.
• Reinigen Sie Glasoberflächen mit handelsüblichem Glasreiniger.

Fettfilter reinigen

HINWEIS

Gefahr von Sachschäden!

■ Fettfilter vorsichtig behandeln, damit das feine Gefl echt nicht verbiegt oder knickt.
■ Fettfilter nach der Reinigung erst wieder einsetzen, wenn er völlig getrocknet ist.

Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 60 °C) oder in warmer Spülmittellauge.

1. Ziehen Sie den Netzstecker oder schalten Sie den Strom an der entsprechenden Sicherung ab.

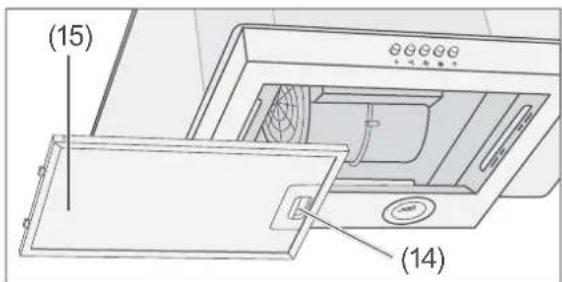

1. Lösen Sie die Verriegelung (14) des Fettfilters (15) und entnehmen Sie den Fettfilter vorsichtig.
2. Waschen Sie den Fettfilter (15) in der Spülmaschine oder im Spülbecken wie normales Geschirr aus.

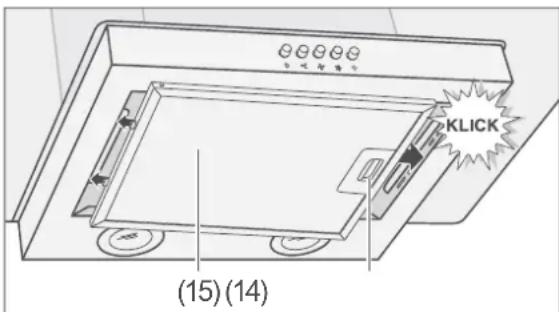

1. Setzen Sie den Fettfilter (15) mit den Zapfen in die Aussparungen.
2. Schieben Sie die Verriegelung (14) zur Seite; klappen Sie den Fettfilter (15) zu und lassen Sie die Verriegelung wieder los.
3. Stellen Sie die Stromversorgung wieder her.

Aktivkohlefilter einsetzen/ersetzen

Die Aktivkohlefilter dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden.

Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern. Mindestens alle 6 Monate überprüfen.

Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite 19.

1. Ziehen Sie den Netzstecker oder schalten Sie den Strom an der entsprechenden Sicherung ab.

1. Lösen Sie die Verriegelung (14) des Fettfilters (15) und entnehmen Sie den Fettfilter vorsichtig.

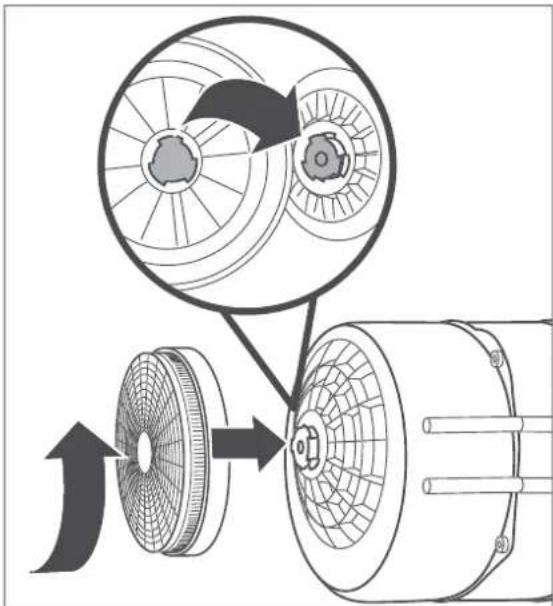

1. Nur beim Ersetzen: Drehen Sie die Aktivkohlefilter (18) im Uhr- zeigersinn los und entnehmen Sie sie.
2. Setzen Sie die neuen Aktivkohlefilter (18) wie dargestellt rechts und links auf den Motor auf und drehen Sie sie gegen den Uhrzeigersinn fest. Lassen Sie dabei die Verriegelungen einrasten.

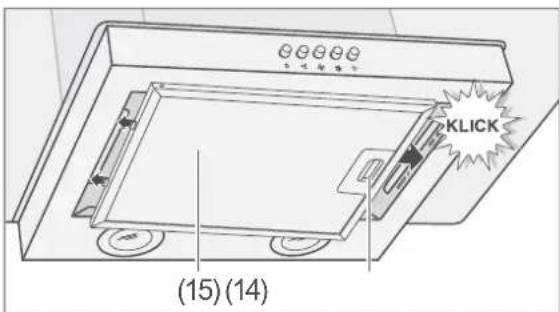

1. Setzen Sie den Fettfilter (15) mit den Zapfen in die Aussparungen.
2. Schieben Sie die Verriegelung (14) zur Seite; klappen Sie den Fettfilter (15) zu und lassen Sie die Verriegelung wieder los.
3. Stellen Sie die Stromversorgung wieder her.
4. Entsorgen Sie die verbrauchten Kohlefilter im Hausmüll.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te FachkräftedürfendieseReparaturenausführen.

Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und Beleuchtung funktionieren nicht.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers.Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät.Prüfen Sie die Sicherung.
Beleuchtung funktioniert nicht.	LED-Lampe defekt. Wenden Sie sich an einen Elektro-Fachbetrieb.
Öl tropft vom Gerät herunter	Fettfilter verschmutzt.	Reinigen Sie den Fettfilter (siehe Seite 16).
Umluftbetrieb: Gerüche werden nicht ausreichend beseitigt, schwacher Luftstrom.	Fettfilter verschmutzt.	Reinigen Sie den Fettfilter und/oder erneuern Sie die Aktivkohlefilter (ab Seite 16).
Abluftbetrieb: Schlechte Leistung.	Die Dunstabzugshau-be hat nicht genü-gend Zuluft.	Die Dunstabzugshaube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausrei-chende Zuluft, z. B. durch nicht verschließba-re Öffnungen in Türen, Fenstern, Zuluftmau-erkästen.Sicherheitshinweise ab Seite 4 beachten.
	Der Abluftschlauch ist geknickt oder zu lang.	Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang ist.

Unser Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer
Hanseatic Wand-Dunstabzugshaube	SY-3288B3-P1-C13-600 765	359

Allgemeiner Service

Wenden Sie sich mit Fragen, Reklamationen, Reparaturaufträgen und Zubehör-Bestellung bitte an die Produktberatung Ihres Versandhauses

Aktivkohlefilter bestellen

Der Aktivkohlefilter ist nur für den Umluftbetrieb erforderlich und gehört nicht zum Lieferumfang.

Sie können ihn unter folgender Bestellnummer beziehen: 252 924

Ersatzteile

Kunden in Deutschland

Wenden Sie sich bitte an die Firma

Hermes Fulfilment GmbH:

Tel. [phone]

Montag – Donnerstag 8 - 15 Uhr,

Freitag 8 – 14 Uhr

Kunden in Österreich

Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kos ten ver bun den.

Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Umweltschutz

Gerät entsorgen

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Aktivkohlefilter entsorgen

Die verbrauchten Aktivkohlefilter können Sie mit dem Hausmüll entsorgen.

Unser Beitrag zum Schutz der Ozonschicht

Unsere Verpackungen wer den aus umweltfreundlichen, wiederverwertba ren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
- Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Notizen

Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014.

Hersteller Hanseatic
ModellkennungArtikelnummer		SY-3288B3-P1-C13-600765 359
Jährlicher Energieverbrauch in kWh/a*) AEC		_hood = 37,4
Energieeffizienzklasse *) C
Fluiddynamische Effizienz *) FDE		_hood = 7,5
Fluiddynamische Effizienzklasse F
Beleuchtungseffizienz LE		_hood = 42,3
Beleuchtungseffizienzklasse A
Fettabscheidungsgrad in % 78,0
Fettabscheidungsgradklasse C
Luftstrom in m3/h	bei minimaler Geschwindigkeit 198,3
	bei maximaler Geschwindigkeit 280,4
	bei Intensivstufe –
Luftschallemissionen in dB	bei minimaler Geschwindigkeit	57
	bei maximaler Geschwindigkeit	63
	bei Intensivstufe –
Leistungsaufnahme im Auszustand		P_0 = 0,00
Leistungsaufnahme im Bereitschaftszustand		P_S = -
Zeitverlängerungsfaktor		f = 1,7
Energieeffizienzindex		EEI_hood = 77,8
Gemessener Luftvolumenstrom im Bestpunkt in m3/h		Q_BEP = 134,4
Gemessener Luftdruck im Bestpunkt in Pa		P_BEP = 112
Gemessene elektrische Eingangsleistung im Bestpunkt in W		W_BEP = 55,6
Nennleistung des Beleuchtungssystems in W		W_L = 4,0
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche in lux		E_middle = 169
Netzanschluss in V~/Hz		220–240/50
Schutzklasse		I
Beleuchtung, St. in W		2 × LED-Leuchten, max. 2 W
Maße (B × T) in cm		60 × 40
Gewicht in kg		ca. 10,5
Höhe gesamt in cm		max. 82
Höhe der Kaminblende in cm		44–78
Anschluss Abluftschlauch in cm		ø 15,0

*) Ermittelt gemäß Dokument „DELEGIERTE VERORDNUNG (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Ergänzung der Richtlinie 2010/30/EU“
