SY-103A-E3-C-600 - Dunstabzugshaube Hanseatic - Kostenlose Bedienungsanleitung

Produkttyp	Unterbau-Dunstabzugshaube
Marke	Hanseatic
Modell	SY-103A-E3-C-600
Bestellnummer	463 885
Energieeffizienzklasse	D
Fluiddynamische Effizienzklasse	D
Beleuchtungseffizienzklasse	A
Fettabscheidungsgradklasse	G
Jährlicher Energieverbrauch	102,3 kWh/a
Luftstrom bei minimaler Geschwindigkeit	359,0 m³/h
Luftstrom bei maximaler Geschwindigkeit	555,4 m³/h
Luftschallemission bei minimaler Geschwindigkeit	58 dB
Luftschallemission bei maximaler Geschwindigkeit	68 dB
Leistungsaufnahme Bereitschaftszustand	0,42 W
Netzanschluss	220-240 V ~ / 50 Hz
Schutzklasse	I
Beleuchtung	2 x LED, 4 V / 3 W / 6000 K
Maße (B x T)	60 x 43 cm
Gewicht	ca. 18 kg
Höhe gesamt	55 cm
Anschluss Abluftschlauch	Ø 15,0 cm
Montage	Wandmontage
Betriebsarten	Abluft oder Umluft
Gebläsestufen	3
Timer (Abschaltverzögerung)	Ja, 1-60 Minuten
Fettfilter	Metall, auswaschbar, spülmaschinenfest
Kohlefilter (für Umluftbetrieb)	Separat erhältlich (Bestellnr. 625 444)
Sicherheitsabstand zu Gasherd	Mindestens 65 cm

Häufig gestellte Fragen - SY-103A-E3-C-600 Hanseatic

Wie wird die Dunstabzugshaube richtig montiert?

Die Montage erfolgt an der Wand über der Kochstelle. Zuerst die Wandhalterung mit 3 Schrauben befestigen, dann die Haube einhängen und mit 2 Sicherungsschrauben fixieren. Der Abstand zum Herd muss bei Gas mindestens 65 cm betragen. Verwenden Sie eine Wasserwaage und eine stabile Leiter. Lassen Sie sich von einer zweiten Person helfen.

Kann die Haube im Abluft- und Umluftbetrieb verwendet werden?

Ja, die Dunstabzugshaube ist wahlweise für Abluft- oder Umluftbetrieb geeignet. Für Umluftbetrieb ist ein Aktivkohlefilter (nicht im Lieferumfang) erforderlich. Im Abluftbetrieb wird die Luft über einen Schlauch ins Freie geleitet, wofür ein Wanddurchbruch von 15,5 cm nötig ist.

Wie wird die Uhrzeit eingestellt?

Nach dem Anschließen blinkt im Display 12:00. Drücken Sie den Timer-Taster (18) ca. 5 Sekunden, bis die Stundenanzeige blinkt. Mit den Tastern (19) und (21) die Stunde einstellen, dann erneut Timer-Taster drücken und die Minuten einstellen. Die gespeicherte Zeit wird nach 10 Sekunden Inaktivität übernommen.

Wie reinige ich den Fettfilter?

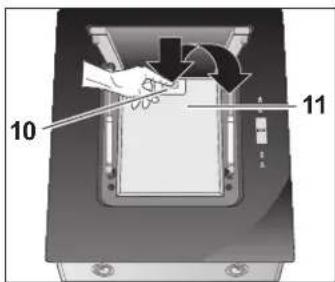

Den Metall-Fettfilter monatlich oder bei Bedarf reinigen. Klappen Sie die Abdeckung hoch, entriegeln und entnehmen Sie den Filter. Er ist spülmaschinenfest (bis 65 °C) oder kann in warmem Spülmittel gereinigt werden. Vor dem Wiedereinsetzen muss der Filter vollständig trocken sein.

Wann muss der Kohlefilter gewechselt werden?

Der Aktivkohlefilter für Umluftbetrieb sollte etwa alle 6 Monate erneuert werden, wenn die Gerüche nicht mehr ausreichend gefiltert werden. Zum Wechseln den Fettfilter entfernen, die alten Kohlefilter im Uhrzeigersinn losschrauben und neue gegen den Uhrzeigersinn festdrehen.

Was tun, wenn die Beleuchtung nicht funktioniert?

Wenn die LED-Leuchten nicht leuchten, schalten Sie das Gerät aus und prüfen Sie den Netzstecker. Leuchtet die Anzeige? Falls die LEDs defekt sind, muss ein autorisierter Servicetechniker die Lampen austauschen – bitte wenden Sie sich an das EXPERTEN-TEAM (Tel. [phone]).

Wie wird die Abschaltverzögerung aktiviert?

Bei laufendem Gebläse den Timer-Taster (18) drücken. Im Display blinkt „5:00“. Mit den Tastern (19) und (21) die gewünschte Zeit von 1-60 Minuten einstellen. Erneut den Timer-Taster drücken – der Countdown startet. Nach Ablauf schaltet sich die Haube automatisch aus.

Welcher Sicherheitsabstand ist zu Gas- oder Elektroherden einzuhalten?

Bei Gasherden muss der Abstand zwischen Kochstellenoberfläche und Unterkante der Haube mindestens 65 cm betragen. Bei Elektroherden kann die Haube auch tiefer hängen, sofern es örtlich zulässig ist. Beachten Sie auch die Angaben in der Anleitung Ihres Herdes.

Was tun bei schwacher Leistung oder Geruchsbildung?

Überprüfen Sie zuerst die Filter: Fettfilter reinigen und/oder Kohlefilter erneuern. Stellen Sie sicher, dass der Abluftschlauch nicht geknickt oder zu lang ist (max. Länge beachten). Im Abluftbetrieb muss ausreichend Zuluft vorhanden sein – öffnen Sie ggf. ein Fenster oder die Tür.

Wo finde ich Ersatzteile wie Kohlefilter?

Den passenden Aktivkohlefilter für Umluftbetrieb können Sie unter der Bestellnummer 625 444 bestellen. Kontaktieren Sie dazu das EXPERTEN-TEAM von Hanseatic (Tel. [phone], Mo.-Fr. 7-20 Uhr, Sa. 8-16 Uhr). Der Fettfilter ist im Lieferumfang und kann bei Bedarf ebenfalls nachbestellt werden.

BEDIENUNGSANLEITUNG SY-103A-E3-C-600 Hanseatic

Unterbau-Dunstabzugshaube

Anleitung Nr.: 92926

HC 20150120

Bestellnummer: 463 885

Nachdruck, auch aus zugs wei-se, nicht ge stat tet!

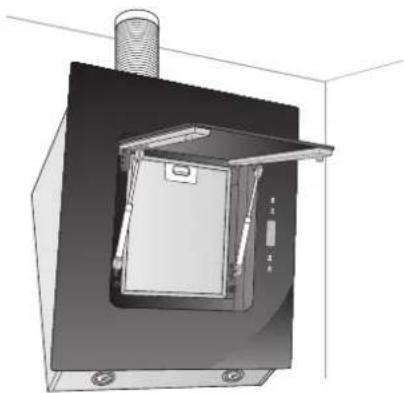

Ihre Dunstabzugshaube stellt sich vor

Ausstattungsmerkmale

-Wandmontage
-Wahlweise Abluft- oder Umluftbetrieb
-Drei Gebläsestufen
–Timer (Abschaltverzögerung)
-Beleuchtung
–Oberflächen aus Edelstahl und Glas
—Auswaschbarer Metall-Fettfilter (spülmaschinenfest)

Kontrolle ist besser

1. Gerät auspacken und alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster entfernen.
2. Prüfen Sie, ob die Lieferung vollständig ist:
   —Einzelteile entsprechend der Teileliste, Seite 10
   Gebrauchsanleitung
3. Wenn die Lieferung unvollständig ist, benachrichtigen Sie bitte unsere Bestellannahme.
4. Kontrollieren Sie, ob das Gerät Transport- oder andere sichtbare Schäden aufweist.
5. Sollten Sie Schäden feststellen, nehmen Sie das Gerät nicht in Betrieb; benachrichtigen Sie bitte unser EXPERTEN-TEAM (siehe Seite 28). Geben Sie dabei bitte stets die Gerätebezeichnung und Bestell-Nummer an.

Zubehör (nicht im Lieferumfang enthalten)

- Aktivkohlefilter (erforderlich für Umluftbetrieb). Bestellung siehe „Unser Service“ auf Seite 28.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt.

Bevor Sie Ihr Ge rät montieren und benutzen, le sen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

- Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern mit blauen Folien überzogen. Ziehen Sie diese Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube restlos ab.

Inhaltsverzeichnis

Information

Ihre Dunstabzugshaube stellt sich vor......2

Ausstattungsmerkmale 2

Kontrolle ist besser 2

Zubehör (nicht im Lieferumfang enthalten) 2

Bestimmungsgemäßer Gebrauch .....2

Inhaltsverzeichnis 3

Fünf Minuten für Ihre Sicherheit ... 4

Begriffserklärung ....4

Sicherheitshinweise....4

Besondere Sicherheitshinweise

für Abluft betrieb 6

Weitere Sicherheitshinweise .....7

Teileliste....10

Informationen zur Montage.... 11

Umluftbetrieb 11

Abluftbetrieb 11

Stromanschluss....12

Vorbereitung

Montage....13

Werkzeuge und Hilfsmittel 13

Schutzfolien entfernen 13

Nur für Abluftbetrieb 14

Dunstabzugshaube montieren .....15

Kohlefilter für Umluftbetrieb einsetzen ....18

Bedienung

Bedienung ......20

Bedienelemente ......20

Uhrzeit-Einstellung 20

Gebläse 21

Abschaltverzögerung....22

Pflege und Wartung 24

Reinigung 24

Fettfilter reinigen 24

Kohlefilter erneuern 25

Bei einem Defekt der LEDs ......26

Allgemeines

Wenn's mal ein Problem gibt 27

Fehlersuchtabelle 27

Unser Service 28

Zubehör 28

Umweltschutz leicht gemacht ....29

Verpackung entsorgen 29

Entsorgung des Geräts ......29

Kohlefilter entsorgen 29

Stichwortverzeichnis....31

Technische Daten 32

Fünf Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

WARNUNG

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Das Signalwort warnt vor möglichen Sachschäden.

Sicherheitshinweise

WARNUNG

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung!

Gerät nicht anschließen und nicht in Betrieb nehmen, wenn Sie Schäden am Gerät – speziell an elektrischen Teilen – erkennen! Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unser EXPERTEN-TEAM (siehe Seite 28).

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften ausgeführt werden. Unsachge-

mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten.

- Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen.

WARNUNG

Verletzungsgefahr!

Unsachgemäße Elektroinstallation des Geräts kann zu Verletzungen führen.

• Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.
• Bevor Sie die Löcher für die Wandbefestigung bohren, stellen Sie sicher, dass keine in der Decke bzw. Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).
• Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.

WARNUNG

Verletzungsgefahr!

Unsachgemäße Montage des Geräts kann zu Verletzungen führen.

Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der Mitte der Kochstelle angebracht werden.

• Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.
• Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.

WARNUNG

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Kinder erkennen Gefahren häufig nicht oder unterschätzen sie.

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. Verpackungsfolie sofort entsorgen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Besondere Sicherheitshinweise für Abluft betrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

Dem Raum, in dem eine Dunstabzugshaube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

- Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.

• Bei einer Beurteilung der erforderlichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.
• Schließen Sie die Dunstabzugshaube niemals an einen Belüftungsschacht bzw. Raum- oder Abgaskamin an! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

Weitere Sicherheitshinweise

VORSICHT

Brandgefahr!

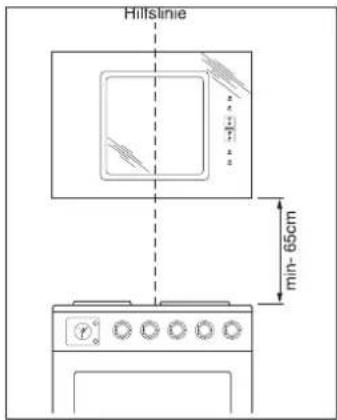

Der Abstand zwischen der Oberfläche der Kochstelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden. Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen.

- Flambieren Sie nicht unter der Dunstabzugshaube! Es besteht Brandgefahr. Frittiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass sich Fettrückstände entzünden.

- Fettrückstände an der Dunstabzugshaube oder in den Fettfiltern können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie deshalb regelmäßig die Oberflächen der Dunstabzugshaube und die Fettfilter.

VORSICHT

Verbrennungsgefahr!

Berührbare Teile können heiß werden, wenn sie mit Kochgeräten benutzt werden.

HINWEIS

Gefahr von Sachschäden!

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Zum Abluftbetrieb ist ein Wand- bzw. Deckendurchbruch von mindestens 15,5 cm Durchmesser erforderlich.
• Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.
• Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.
• Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
• Von Bundesland zu Bundesland gelten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Schornsteinfeger um Rat.
• Behandeln Sie den Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt.
• Setzen Sie den Fettfilter nach der Reinigung erst wieder ein, wenn er völlig getrocknet ist.

Bitte beachten!

• Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.
• Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Schlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden.
• Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirks-schornsteinfeger nach den örtlichen Vorschriften.
• Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.
• Beachten Sie unbedingt die Sicherheitshinweise.

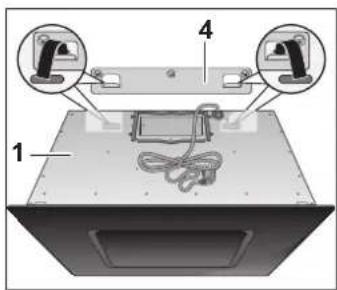

Teileliste

Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifizieren.

Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Einzelteile vorhanden und unbeschädigt sind.

1 Dunstabzugshaube
2 Abluftschlauch
3 Kunststoff-Rückschlagklappe (2 Flügel)
4 Wandhalterung

Kleinteile (im Beutel)

5 4x Blechschrauben 4 x 8 mm

Material zur Wandmontage

WARNUNG

Verletzungsgefahr!

Unsachgemäße Montage des Geräts kann zu Verletzungen führen.

Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der Mitte der Kochstelle angebracht werden.

• Die Decke bzw. Wand muss an der Montagestelle eine Tragkraft von mindestens 40 kg aufweisen und mindestens 30 mm dick sein, um Dübeln d'Schwerlastankern genügend Halt zu bieten.
- Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Dieses Material ist nicht im Lieferumfang enthalten. Sie können es jedoch im Fachhandel (z.B. einem Baumarkt) erwerben. Sie benötigen

5 Schrauben und dazu passende Dübel.

Zubehör (nicht im Lieferumfang enthalten)

- Aktivkohlefilter (erforderlich für Umluftbetrieb)

Die Bezugsquelle finden Sie im Abschnitt „Unser Service“ auf Seite 28.

Informationen zur Montage

Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb benutzt werden.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch den Kohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten).

Vorteil: Einfache Montage

Nachteil: Mit zunehmender Verschmutzung des Kohlefilters lassen Reinigungs- und Ansaugwirkung nach. Der Kohlefilter muss je nach Benutzung etwa alle sechs Monate erneuert werden.

Abluftbetrieb

Bitte beachten!

• Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen.
• Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Schlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden.
• Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Schornsteinfeger nach den örtlichen Vorschriften.
• Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich.
• Beachten Sie unbedingt die Sicherheitshinweise ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein.

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch ins Freie geleitet.

Vorteil: Kohlefilter nicht erforderlich, Geruchsbelästigung stets sehr gering

Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durchmesser mit passendem Schlauchanschluss erforderlich.

Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ ab Seite 4).

Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen.

WARNUNG

Verletzungsgefahr!

Unsachgemäße Installation des Geräts kann zu Verletzungen führen.

Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der Mitte der Kochstelle angebracht werden.

- Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.

Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müssen Sie den Stecker erreichen können.

Lassen Sie die Montage und elektrische Installation der Dunstabzugshaube nur von einer autorisierten Fachkraft vornehmen!

Montage

Werkzeuge und Hilfsmittel

Bitte beachten!

- Bei einigen Montageschritten wird die Arbeit sehr viel leichter, wenn Ihnen eine zweite Person beim Zureichen der Werkzeuge und Festhalten der Teile hilft.

Zur Montage benötigen Sie etwas handwerkliches Geschick. Beachten Sie die vorgegebene Reihenfolge der Montageschritte.

Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht:

—Kreuzschlitz-Schraubendreher, Größe 2
-Bohrmaschine mit für die Wand geeigneten Bohrern ø 8 mm
-Maßband/Zollstock
-Wasserwaage
-Bleistift
—stabile Stehleiter
- Luftschlauch, ø 15 cm, für Abluftbetrieb, oder Aktivkohlefilter für Umluftbetrieb

Schutzfolien entfernen

Die lackierten Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab.

Nur für Abluftbetrieb

HINWEIS

Gefahr von Sachschäden!

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Zum Abluftbetrieb ist ein Wand- bzw. Deckendurchbruch von mindestens 15,5 cm Durchmesser erforderlich.
• Wir empfehlen Ihnen, diesen Durchbruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.
• Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.

Bevor Sie die Haube montieren, muss der Wanddurchbruch (Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Beachten Sie bei der Planung des Wanddurchbruchs die Länge des Abluftschlauchs. Der Abluftschlauch muss ohne Knickstellen bis zur Außenkante der Wand reichen.

Dunstabzugshaube montieren

WARNUNG

Verletzungsgefahr!

Unsachgemäße Elektroinstallation des Geräts kann zu Verletzungen führen.

• Arbeiten an Elektroinstallationen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Benötigen Sie für das Gerät eine zusätzliche Steckdose, beauftragen Sie einen Elektrofachbetrieb.
• Bevor Sie die Löcher für die Deckenbefestigung bohren, stellen Sie sicher, dass keine in der Decke verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen).

WARNUNG

Verletzungsgefahr!

Unsachgemäße Montage des Geräts kann zu Verletzungen führen.

- Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Person helfen.

VORSICHT

Brandgefahr!

Der Abstand zwischen der Oberfläche der Kochstelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden. Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen.

Bitte beachten!

- Rücken Sie wenn möglich den Herd beiseite, so dass Sie genügend Platz für die Montage der Dunstabzugshaube haben.

1. Um das Gerät exakt über der Mitte des Herds zu platzieren, zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).

2. Die Wandhalterung so an die Wand halten, dass der Abstand der Dunstabzugshaube zum Herd (mind. 65 cm) eingehalten wird, und mit einem Bleistift durch die Aufhänger die drei Bohrlöcher markieren.

Bitte beachten!

- Der Abstand von der Unterkante 6 der Dunstabzugshaube zu den Bohrlöchern beträgt 493 mm. Sie müssen also diese 493 mm zum Abstand der Unterkante der Dunstabzugshaube zum Herd hinzurechnen; in diesem Fall: 650 mm + 493 mm = 1143 mm (114,3 cm). Die waa-gerechten Abstände der Bohrlöcher zueinander betragen jeweils 115 mm.

1. An den markierten Stellen Löcher mit einem den Dübeln entsprechenden Durchmesser und ausreichender Tiefe in die Wand bohren.

2. Die 2 Bohrlöcher für die Sicherung anzeichnen.

Bitte beachten!

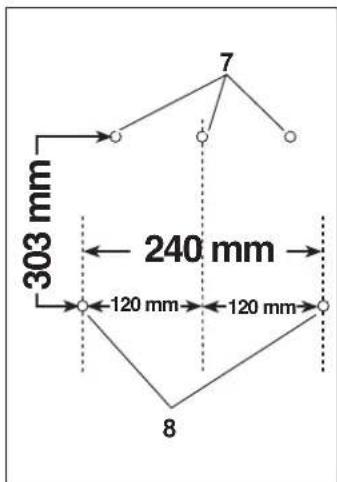

- Die Bohrlöcher 8 für die Sicherung müssen sich 303 mm unterhalb der Bohrlöcher 7 für die Wandhalterung befinden. Sie haben einen Abstand von 240 mm, befinden sich also jeweils 120 mm beiderseits der Hilfslinie entfernt.

Die Bohrlöcher sollten nun das nebenstehende Schema haben:

1. An den markierten Stellen Löcher mit einem den Dübeln entsprechenden Durchmesser und ausreichender Tiefe in die Decke bohren.

2. Alle 5 Schraubdübel in die Bohrlöcher stecken.

3. Die Wandhalterung mit 3 Schrauben an die Wand schrauben.

4. Dunstabzugshaube 1 in die Wandhalterung 4 einhängen.

1. Abdeckung 9 der Dunstabzugshaube hochklappen.

2. Die Verriegelung 10 des Fettfilters 11 zur Seite schieben und Fettfilter vorsichtig abnehmen.

3. 2 Sicherungsschrauben 12 durch die Löcher 13 in die dahinter liegenden Dübel hineindrehen und festschrauben..

4. Abdeckung 9 herunterklappen.

Abluftbetrieb

Bitte beachten!

- Arbeitsschritt 13 entfällt, wenn das Gerät im Umluftbetrieb betrieben wird.

1. Die Rückschlagklappe 7 oben auf die Dunstabzugshaube 1 setzen (passt nur in einer Stellung) und mit vier Blechschrauben 5 festschrauben.

Unterbau unter ein Schrankelement

Bitte beachten!

- Arbeitsschritte 14-17 entfallen, wenn das Gerät nicht unter ein Schrankelement eingebaut wird.

1. Die Luftaustrittsöffnung für den Abluftschlauch 2 unten am Schrank markieren und in den Schrank sägen. Dazu
2. mit einem Holzbohrer ein Loch im Inneren des Kreises bohren;
3. von dort beginnend mit einer Stichsäge nun den Kreis heraussägen;
4. die Kanten mit Sandpapier glätten.
5. Abluftschlauch 2 mit der 153 mm durchmessenden Öffnung (siehe Markierung auf dem Abluftschlauch) auf den Anschluss der Rückschlagklappe 7 aufstecken.

Bitte beachten!

- Dieser Arbeitsschritt entfällt, wenn das Gerät im Umluftbetrieb betrieben wird..

1. Abluftschlauch mit der 150 mm durchmessenden Öffnung (siehe Markierung auf dem Abluftschlauch) auf den Anschluss in/an der Wand/Decke aufstecken.
2. Stromversorgung herstellen.

Kohlefilter für Umluftbetrieb einsetzen

Der Kohlefilter (Geruchsfilter) ist mit Aktivkohle gefüllt, der die Küchendünste während des Kochens reduziert. Bei häufigem Gebrauch sollten Sie diesen Filter regelmäßig wechseln. Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern“ auf Seite 25/26.

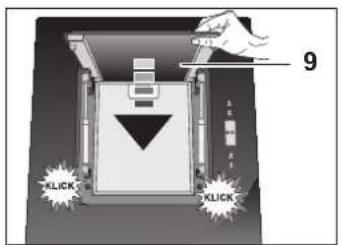

1. Abdeckung 9 der Dunstabzugshaube hochklappen.

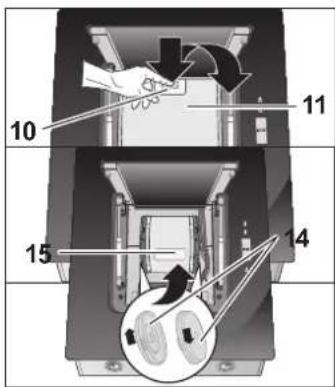

1. Die Verriegelung 10 des Fettfilters 11 zur Seite schieben und Fettfilter vorsichtig abnehmen.

2. Die Kohlefilter 14 wie dargestellt rechts und links auf den Motor 15 aufsetzen und gegen den Uhrzeigersinn festdrehen, dabei die Verriegelungen einrasten lassen.

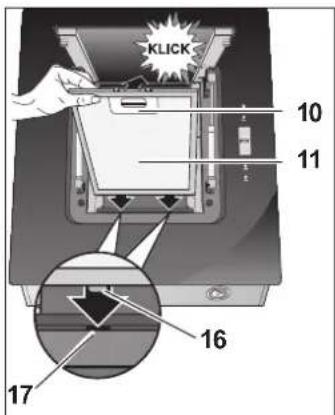

3. Fettfilter 11 mit den Zapfen 16 in die Aussparung 17 an der Dunstabzugshaube setzen.

4. Die Verriegelung 10 nach hinten schieben, Fettfilter 11 nach oben hin zuklappen und die Verriegelung wieder loslassen.

5. Abdeckung 9 herunterklappen.

18 Timer-Taster (Abschaltverzögerung)
19 Ein-/Ausschalttaster für die Beleuchtung
20 Display
21 Regeltaster für die Gebläsestärke
22 Ein-/Ausschalttaster für das Gerät

Uhrzeit-Einstellung

Wenn Sie die Dunstabzugshaube ans Stromnetz anschließen, ertönt ein Signalton, und das Display leuchtet auf und zeigt die blinkende Anzeige 1200. Stellen Sie nun die Uhrzeit ein.

Bitte beachten!

• Zum Einstellen der Uhrzeit müssen Gebläse und Beleuchtung ausgeschaltet sein.
• Wenn im Uhrzeit-Modus 10 Sekunden lang keine Taste gedrückt wird, kehrt die Elektronik in den Normalmodus zurück.
• Nach einem Stromausfall oder wenn Sie das Gerät länger als einige Minuten vom Stromnetz getrennt haben, müssen Sie die Uhrzeit erneut neu einstellen.
• Die Dunstabzugshaube befindet sich immer im 24-Stunden-Betrieb, lässt sich also nicht auf 12-Stunden-Betrieb umstellen.

• Die Umstellung von Mitteleuropäischer Zeit (MEZ) auf Sommerzeit (MESZ) und zurück müssen Sie manuell vornehmen.

• Taster 18 📊 ca. 5 Sekunden berühren, bis im Anzeigefenster 20 die Anzeige für die Stunden blinkt.

• Mit den Tastern 19 📍 und 21 📍 die Stunde einstellen:

– Taster 19 Ⓞ: Wert wird verringert.

- Taster 21 Ⓤ: Wert wird erhöht.

1. Wenn der richtige Wert für die Stunden eingestellt ist, 1x Taste 18 berühren.

Es blinkt nun die Anzeige für die Minuten.

1. Mit den Tastern 19 🎯 und 21 🎯 die Minute einstellen.
2. Wenn der richtige Wert für die Minuten eingestellt ist, 1x Taster 18 ☺ berühren. Die Uhrzeit wird gespeichert, und die Elektronik kehrt in den Normalmodus zurück.

Gebläse

Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar.

Bitte beachten!

• Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt.
• Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.
• Bei sehr starker Dunstentwicklung können Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Gebläse einschalten

1. Taster 22 ⏻ oder Taster 21 ⏻ drücken. Das Display 20 leuchtet auf.

2. Taster 22 ⚙️ oder Taster 21 ⚙️ (erneut) drücken. Ein Signalton ertönt, und das Gebläse startet in der zuletzt eingestellten Gebläsestärke. Im Display erscheinen die Symbole ⚙️ und . ⚙️

Bitte beachten!

- Beim ersten Einschalten des Gebläses nach der Montage, nach einem Stromausfall oder nachdem es länger als eine Minute vom Stromnetz getrennt wurde, startet das Gebläse in der niedrigsten Gebläsestufe.

Gebläsestärke ändern

Bitte beachten!

- Damit Sie die Gebläsestärke ändern können, muss das Gebläse eingeschaltet sein.

- Taster 21 🌐 ggf. mehrmals berühren, bis die gewünschte Gebläsestärke erreicht ist. Bei jedem Berühren von Taster 21 🌐 ertönt ein Signalton, und die Gebläsestärke wechselt in der Reihenfolge: schwach -> mittel -> stark -> schwach.

Gebläse abschalten

Um das Gebläse abzuschalten,

• Taster 22®berühren.

Power

Speed

13:30

Abschaltverzögerung

Ihre Dunstabzugshaube ist mit einer Abschaltverzögerung ausgestattet, die es Ihnen erlaubt, das Gerät so einzustellen, dass es sich nach einer bestimmten Zeit selbständig abstellt.

Abschaltverzögerung aktivieren

Die Abschaltverzögerung aktivieren Sie mit Taster 18

Bitte beachten!

- Damit Sie die Abschaltverzögerung aktivieren können, muss das Gebläse eingeschaltet sein.

1. Bei laufendem Gebläse Taster 21 Ⓧ berühren. Auf dem Display beginnen das Symbol Ⓜnd die Anzeige 5:00 zu blinken.
2. Mit den Tastern 19 🎨 und 21 🎨 die Zeit bis zum automatischen Abschalten (Abschaltverzögerung) einstellen:

Bitte beachten!

• Die Abschaltverzögerung ist minutengenau auf jeden Wert zwischen 1-60 Minuten einstellbar.

- Taster 19 Ⓞ: Wert wird verringert.

- Taster 21 Ⓤ: Wert wird erhöht.

1. Erneut Taster 21 berühren. Das Zählwerk beginnt im Sekundentakt herunterzuzählen. Taster 18 blinkt. Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch ab.

Abschaltverzögerung abbrechen

- Um die laufende Abschaltverzögerung abzubrechen, Taster 22 überühren.

Verzögerungszeit ändern

- Um die Verzögerungszeit zu ändern, Abschaltverzögerung abbrechen wie im Abschnitt „Abschaltverzögerung abbrechen“ beschrieben, und neu einstellen.

Power

Speed

Timer

Betriebsleuchte

Ihre Dunstabzugshaube ist mit zwei LED-Leuchten ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

Bitte beachten!

- Das Abschalten des Geräts – mit oder ohne Abschaltverzögerung – bewirkt nicht zugleich das Abschalten der Beleuchtung.

1. Taster 21 ☒ berühren, um die Beleuchtung einzuschalten. Die beiden LED-Leuchten beginnen zu leuchten; auf dem Display erscheint das Symbol ☒

Bitte beachten!

- Wenn das Gerät nicht eingeschaltet ist (Display ist nicht beleuchtet), Taster 21 ⚙️ 2x berühren.

1. Taster 21 ✉ erneut berühren, um die Beleuchtung abzuschalten.

14:00

Pflege und Wartung

Reinigung

WARNUNG

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

- Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass sich Fettrückstände entzünden.

- Fettrückstände an der Dunstabzugshaube oder in den Fettfiltern können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie deshalb regelmäßig die Oberflächen der Dunstabzugshaube und den Fettfilter.

- Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel abwischen. Das Glas kann mit handelsüblichem Glasreiniger gesäubert werden. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen könnten.

Fettfilter reinigen

HINWEIS

Gefahr von Sachschäden!

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Behandeln Sie den Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt.
• Setzen Sie den Fettfilter nach der Reinigung erst wieder ein, wenn er völlig getrocknet ist.

- Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge.

1. Abdeckung 9 der Dunstabzugshaube hochklappen.

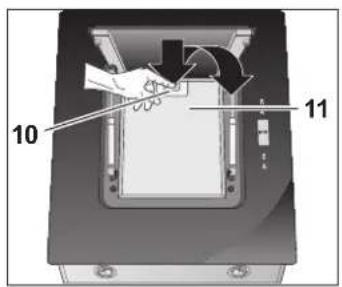

2. Die Verriegelung 10 des Fettfilters 11 zur Seite schieben und Fettfilter vorsichtig abnehmen. Fettfilter in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen.

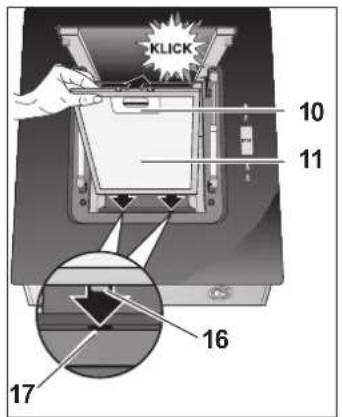

3. Ist der Fettfilter vollständig getrocknet, Fettfilter 11 mit den Zapfen 16 in die Aussparung 17 an der Dunstabzugshaube setzen.

4. Die Verriegelung 10 nach hinten schieben, Fettfilter 11 nach oben hin zuklappen und die Verriegelung wieder loslassen.

5. Abdeckung 9 herunterklappen.

Kohlefilter erneuern (nur bei Umluftbetrieb)

Die Kohlefilter dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen).

1. Abdeckung 9 der Dunstabzugshaube hochklappen.

1. Die Verriegelung 10 des Fettfilters 11 zur Seite schieben und Fettfilter vorsichtig abnehmen.
2. Beide Kohlefilter 14 rechts und links des Motors im Uhrzeigersinn losdrehen und herausnehmen. Sie können sie im Hausmüll entsorgen.
3. Die neuen Kohlefilter 14 wie im Abschnitt „Kohlefilter für Umluftbetrieb einsetzen“ gezeigt rechts und links auf den Motor 15 aufsetzen und gegen den Uhrzeigersinn festdrehen. Dabei die Verriegelungen einrasten lassen.
4. Den Fettfilter 11 wieder einsetzen. Hierzu den Fettfilter 11 oben in die Aussparung einsetzen: Die Verriegelung nach oben schieben, den Fettfilter unten andrücken und die Verriegelung loslassen. Der Fettfilter rastet ein.
5. Abdeckung 9 der Dunstabzugshaube 1 schließen.

Bei einem Defekt der LEDs

Sollte eine der LEDs nicht mehr funktionieren, darf sie nur von einem autorisierten Servicetechniker ausgewechselt werden. Wenden Sie sich bei Bedarf an unser EXPERTEN-TEAM (siehe Seite 28).

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

WARNUNG

Stromschlag-/Verletzungsgefahr durch unsachgemäße Reparatur!

Das Gerät arbeitet mit gefährlicher Spannung.

- Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und Beleuchtung funktionieren nicht.	Das Gerät ist vom Netz getrennt.	Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät. Prüfen Sie die Haussicherung.
Beleuchtung funktioniert nicht.	LED-Lampe defekt.	EXPERTEN-TEAM anrufen (siehe S. 28).
Gerüche werden nicht mehr ausreichend beseitigt / schwacher Luftstrom.	Die Filter sind verschmutzt.	Fettfilter reinigen und/oder Kohlefilter erneuern (siehe Seite 24-26).
Motor stoppt nach einigen Minuten	Das Gerät ist überhitzt und hat den internen Schutzschalter ausgelöst.	Das Gerät erhält nicht genug Zuluft (siehe nächsten Punkt).
Schlechte Leistung der Abzugshaube im Abluftbetrieb.	Die Haube hat nicht genügend Zuluft.	Die Haube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauerkästen.Sicherheitshinweise ab Seite 4 beachten.
	Der Abluftschlauch ist geknickt oder zu lang.	Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang ist.
Fett tropft vom Gerät herunter	Fettfilter verschmutzt.	Fettfilter reinigen (siehe Seite 24).
Schwirrender Ton	Fremdkörper im Ventilator.	EXPERTEN-TEAM anrufen (siehe Seite 28).

Unser Service

Sollten Sie den Fehler nicht selbst beheben können, rufen Sie bitte unser EXPERTEN-TEAM an.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung: Unterbau-Dunstabzugshaube

SY-103A-E3-C-600

Bestellnummer: 463 885

Zubehör (nicht im Lieferumfang enthalten)

- Aktivkohlefilter, (erforderlich für Umluftbetrieb), Bestellnummer 625 444.

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

(0,20 €/Anruf aus dem dt. Festnetz,

Mobilfunk max. 0,60 €/Anruf)

Hinweis

für unsere Kunden in

Österreich:

Bitte wenden Sie sich an

die Fachberatungs-Hot-

line Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackung entsorgen

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

—Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
-Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Elektro-Altgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem nebenstehend abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service.

Kohlefilter entsorgen

Die verbrauchten Kohlefilter können Sie mit dem Hausmüll entsorgen.

–Schalten Sie die Dunstabzugshaube nur ein, wenn nötig. Bei kurzer Kochzeit oder beim Erwärmen geruchsloser bzw. -armer Speisen sollten Sie darauf verzichten.

—Achten Sie auf ausreichende Zuluft, denn sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.

–Sorgen Sie dafür, dass die Dunstabzugshaube nach dem Kochen nicht unnötig lange läuft. Bei elektronischen Dunstabzugshauben mit Nachlaufautomatik können Sie festlegen, wie lange das Gerät weiterlaufen soll. Stellen Sie hier eine möglichst kurze Zeit ein.

- Tauschen Sie Einweg-Fettfilter regelmäßig aus. Wechseln Sie Aktivkohlefilter bei Umluftgeräten mindestens einmal pro Jahr.

–Reinigen Sie Metallfilter in regelmäßigen Abständen.

-Verlegen Sie die Abluftkanäle möglichst gradlinig und vermeiden Sie scharf abknickende Winkel (Bögen und Krümmer sind günstiger). Jede Biegung erhöht den Energieverbrauch.

- Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug.

–Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen.

Stichwortverzeichnis

A

Abluftbetrieb 11,17

Abschaltverzögerung 22

abbrechen 22

aktivieren 22

Zeit ändern 22

Altgeräte 29

Anbaustelle 14,15

Ausstattungsmerkmale 2

B

Bedienelemente 20

Bedienung 20

Bestimmungsgemäßer Gebrauch 2

Betriebsleuchte 23

D

Deckendurchbruch 8,14

Display 20

E

Ein-/Ausschalttaster Beleuchtung 20

Ein-/Ausschalttaster Gerät 20

Energiespartipps 30

entsorgen

Gerät 29

Kohlefilter 29

Verpackung 29

F

Fehlersuchtabelle 27

Fettfilter reinigen 24

Frittieren 7

G

Gebläse 21

abschalten 21

einschalten 21

Stärke ändern 21

|

Informationen zur Montage 11

K

Kernbohrung 8,14

Kohlefilter 18,25

Kontrolle 2

L

LED-Leuchte 23

Defekt 26

M

Montage 13

Montagestelle 10

P

Pflege und Wartung 24

Problem beheben 27

R

Regeltaster Gebläsestärke 20

Reinigung 24

S

Schornsteinfeger 8

Schrankelement

Unterbau 17

Schutzfolien 13

Service 28

Sicherheit 4

Sicherheitshinweise 4

Sicherheitshinweise für Abluftbetrieb 6

Stromanschluss 12

T

Technische Daten 32

Teileliste 10

Timer-Taster 20

Tragkraft der Decke 10

U

Uhrzeit-Einstellung 20

Umluftbetrieb 11,26

Umweltschutz 29

W

Werkzeuge und Hilfsmittel 13

Z

Zubehör 2,10, 28

Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014

Hersteller Hanseatic
Modellkennung / Artikelnummer SY-103A-E3-C-600 / 463 885
Jährlicher Energieverbrauch *) AEC		_hood = 102,3 kWh/a
Energieeffizienzklasse *) D
Fluiddynamische Effizienz *) FDE		_hood = 13,5
Fluiddynamische Effizienzklasse D
Beleuchtungseffizienz LE		_hood = 34,3
Beleuchtungseffizienzklasse A
Fettabscheidungsgrad 40,8 %
Fettabscheidungsgradklasse G
Luftstrom	bei minimaler Geschwindigkeit	359,0 m^3/h
	bei maximaler Geschwindigkeit	555,4 m^3/h
	bei Intensivstufe	-
Luftschallemissionen	bei minimaler Geschwindigkeit	58 dB
	bei maximaler Geschwindigkeit	68 dB
	bei Intensivstufe	-
Leistungsaufnahme im Auszustand		P_0 = -
Leistungsaufnahme im Bereitschaftszustand		P_s = 0,42 W
Zeitverlängerungsfaktor		f = 1,5
Energieeffizienzindex		EEI_hood = 88,2
Gemessener Luftvolumenstrom im Bestpunkt		Q_BEP = 304,2 m^3/h
Gemessener Luftdruck im Bestpunkt		P_BEP = 282 Pa
Gemessene elektrische Eingangsleistung im Bestpunkt		W_BEP = 177,0 W
Nennleistung des Beleuchtungssystems		W_L = max. 6,0
Durchschnittliche Beleuchtungsstärke des Beleuchtungs-systems auf der Kochoberfläche		E_middle = 206,0 lux
Netzanschluss		220-240 V~/50 Hz
Schutzklasse		I
Beleuchtung		2 x LED, 4 V / 3 W / 6000 K
Maße (B x T)		60 x 43 cm
Gewicht		ca. 18 kg
Höhe gesamt		55 cm
Höhe der Kaminblende		-
Anschluss Abluftschlauch		ø 15,0 cm

*) Ermittelt gemäß Dokument „DELEGIERTE VERORDNUNG (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Ergänzung der Richtlinie 2010/30/EU“
