BEDIENUNGSANLEITUNG 6173 Hecht

SLER hecht-garten.de HECHT GRENTE GARTEN.de HECHT® GARTEN.de

Wir gratulieren Ihnen zum Kauf eines Produktes der Marke HECHT. Lesen Sie bitte vor der ersten Inbetriebnahme die Betriebsanleitung sorgfältig und aufmerksam durch und machen Sie sich mit Ihrem neuen Produkt und seiner Bedienung vertraut!

Dieses Handbuch enthält wichtige Hinweise zur Sicherheit, zum Aufbau, der Bedienung, Wartung, Lagerung und Fehlersuche bei Problemen. Bewahren Sie diese Anleitung als Nachschlagewerk für alle Benutzer an einem sicheren Ort auf. Aufgrund der ständigen technologischen Weiterentwicklung und Anpassungen an die neuesten EU-Standards können technische und optische Änderungen ohne vorherige Ankündigung durchgeführt werden. Die Abbildungen in diesem Handbuch dienen nur zur Veranschaulichung und können vom gelieferten Produkt abweichen. Es können keine Rechtsansprüche im Bezug auf die Betriebsanleitung geltend gemacht werden. Kontaktieren Sie Ihren Händler bei Unklarheiten, Fragen oder im Zweifelsfall.

INHALYSVERZEICHNIS

ILLUSTRIERTER LEITFADEN 3

SICHERHEITSSYMBOLE 6

TECHNISCHE DATEN....8

BEDIENUNG / WARTUNG / PFLEGE 9

SICHERHEITSHINWEISE 10

ALLGEMEINE SICHERHEITSHINWEISE 10

ARBEITSBEREICH 11

PERSONENSICHERHEIT 11

SICHERHEIT BEIM GEBRAUCH UND DER PFLEGE VON BENZINBETRIEBENEN MASCHINEN....12

PERSONENSCHUTZ....12

RESTRISIKO 13

AUSPACKEN 13

MONTAGE....14

VOR DER INBETRIEBNAHME DES MOTORS....14

TANKEN 15

MOTORÖL 15

HÖHENLAGE ÜBER MEERESSPIEGEL 16

INBETRIEBNAHME....16

STARTEN DES MOTORS 16

STOPPEN DES MOTORS....17

WARTUNG UND REINIGUNG....17

WARTUNGSPLAN 17

WARTUNG DER HÄCKSELMESSER....17

ÖLWECHSEL (ABB.5-6) 18

LUFTFILTER....18

ZÜNDKERZE 19

SCHALLDÄMPFER 20

LAGERUNG 20

HINWEISE ZUR LAGERUNG FÜR IHREN MOTOR....20

REINIGUNG 20

LANGZEITLAGERUNG 21

KRAFTSTOFFLAGERUNG....21

TRANSPORT 22

FEHLERSUCHE 22

GEWÄHRLEISTUNG....23

ENTSORGUNG......25

KUNDENDIENST UND ERSATZTEILE....25

EG - KONFORMITÄTSERKLÄRUNG....26

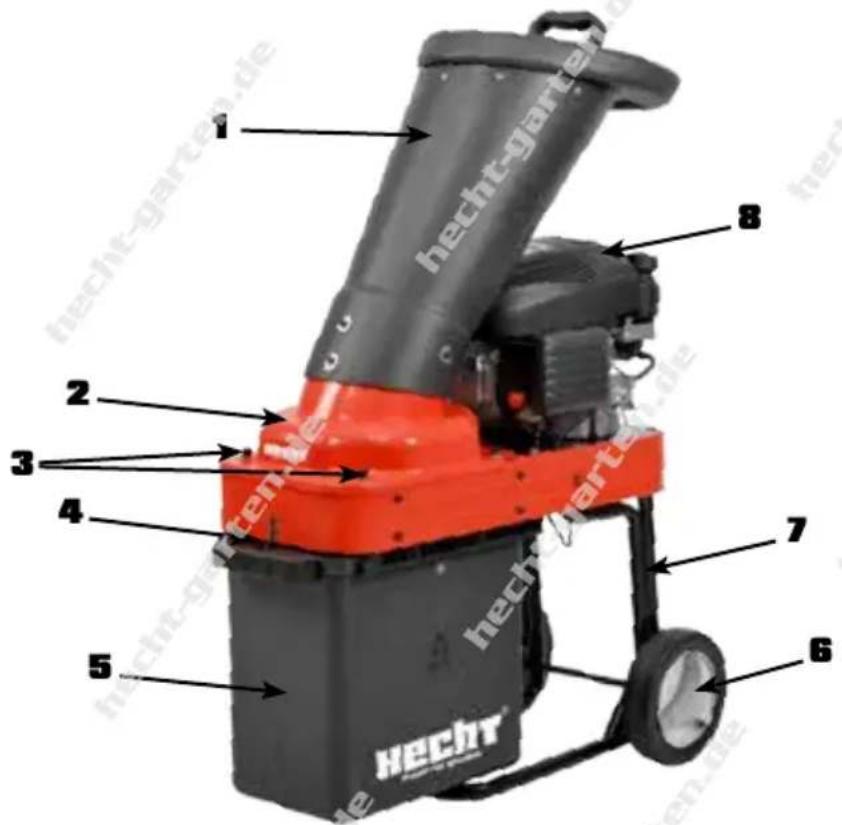

1 2 3 4 5 6 7 8 Hecht-garten.de

1. Einülltrichter
2. Häckselgehäuse
3. Befestigungsschrauben Häckslergehäuse
4. Verriegelung Sammelbehälter
5. Sammelbehälter
6. Rad
7. Tragrahmen
8. Motor
9. Material Schiebestock

DE

	Dieses Gerät muss mit Vorsicht verwendet werden. Deshalb wurden Sicherheitssymbole auf der Maschine platziert, um Sie während der Benutzung bildhaft an die wichtigsten Vorsichtsmaßnahmen zu erinnern. Deren Bedeutung wird nachstehend erläutert.
	Die Sicherheitssymbole sind als Teil der Maschine anzusehen und dürfen unter keinen Umständen entfernt werden. Warnung: Sorgen Sie dafür, dass die Sicherheitssymbole sauber und gut erkennbar sind. Ersetzen Sie beschädigte oder unlesbare Sicherheitssymbole.
	Die Befolgung dieser Symbole erlaubt einen besseren und sichereren Umgang mit der Maschine. Machen Sie sich deshalb sorgfältig mit den nachfolgenden Symbolen vertraut.
	Achtung! Dieses Symbol wird Sie vor und wärend der Nutzung des Gerätes an die Sicherheitsvorschriften erinnern!Machen Sie sich vor der Arbeit mit allen Bedienelementen der Maschine vertraut. Sollten Sie Zweifel haben, wenden Sie sich an Ihren Händler.
	Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Verletzungsgefahr durch fortschleudernde Teile.
	Halten Sie andere Menschen und Haustiere in einem Sicherheitsabstand.
	Warnung: Risiko für Hand- und Fußverletzungen
	Verletzungsgefahr durch rotierende Maschinenteile.
	Hubraum
	Max. Motorleistung bei 3600 U/min
	Werkzeugdrehzahl
	Max. Motordrehzahl
	Gewicht
	Max. Querschnitt des zu häckselnden Materialsl
	Benutzen Sie Augen- und Ohrenschutz.
	Tragen Sie Sicherheitsschuhe.
	Tragen Sie Schutzhandschuhe.
	Achtung giftige Dämpfe!
	Benzin stellt eine Brandgefahr dar und kann explodieren. Rauchen und offenes Feuer ist verboten.
	Verbrennungsgefahr. Halten Sie Sicherheitsabstand von den heißen Teilen der Maschine.
	Seilzugstarter
	Überprüfen Sie den Öl Stand vor jeder Inbetriebnahme. Ggf. Öl nachfüllen.
	Ein / Aus
	LWA Schalleistungspegel
	Das Produkt entspricht den einschlägigen EU- Normen.

t ECHNISCHE DATEN

Hecht 6173

Hubraum	173 cm3
Geräteleistung nach SAE J1940	3,2 kW / 4,3 HP
Max. Motorleistung bei 3600 U/min	4,4 kW / 6,0 HP
Max. Querschnitt des zu häckselnden Materials	ø 360mm
Max. Werkzeugdrehzahl	2450 min.1
Motor - 4- Takt Einzylinder OHV	√
Elektrodenabstand der Zündkerze	0,70 - 0,80 mm
Treibstofftank Kapazität	1,6 l
Kraftstoff - bleifreies Benzin	√
min. Oktanzahl	90
Volumen Sammelbehälter	30 l
Öltankvolumen	0,55 l
Motoröl Viskosität	SAE 10W-30
Empfohlenes Öl	Castrol Magnatec 5W-40 C3
Gewicht	38,5 kg
Betriebsbedingungen	0 - 32°C
Gemessener Schalldruckpegel am Ort des Betriebes	LpA = 95 dB(A)KpA = 3 dB(A)
Die technischen Eigenschaften des Produktes können ohne Ankündigung geändert werden

BEDIENUNG / WARTUNG / PFLEGE

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie diese Anleitung an einem sicheren Ort auf und stellen Sie Sicher, dass diese Informationen auch für andere Nutzer immer verfügbar sind.

Machen Sie sich mit den folgenden Informationen vertraut, um mögliche Schäden an Leben, Gesundheit oder Eigentum von Benutzer und Mitmenschen zu vermeiden.

Warnung: Dieses Gerät ist nicht zur Benutzung bestimmt durch Personen (einschließlich Kinder) mit reduziertem physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, es sei denn, sie handeln unter Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine für ihre Sicherheit verantwortliche Person.

Achten Sie besonders auf die hervorgehobenen Hinweise und Warnungen!

⚠️ WARNUNG! Dieses Symbol weist auf wichtige Anweisungen hin, die befolgt werden müssen, um Unfälle die zu schweren oder tödlichen Verletzungen oder Schäden an der Maschine oder Ihrem Eigentum führen können zu vermeiden.

HINWEIS: Dieses Symbol markiert nützliche Tipps zur Verwendung des Produktes.

SICHERHEITSHINWEISE

⚠️ Lesen Sie zuerst die Bedienungsanleitung.

Lesen Sie vor der Inbetriebnahme alle Hinweise. Beachten Sie besonders die Sicherheitsanweisungen. Überprüfen Sie Ihre Maschine direkt nach der Anlieferung. Sollten Sie eine Beschädigung beim Auspacken feststellen, informieren Sie unverzüglich Ihren Lieferanten. Nehmen Sie die Maschine nicht in Betrieb.

BEDINGUNGEN ZUR VERWENDUNG

Diese Maschine ist ausschließlich für den Gebrauch zugelassen

• In Übereinstimmung mit den in diesem Handbuch angegebenen Beschreibungen und Sicherheitshinweisen
• Izum Zerhacken von Holz-oder Faserabfälle aus dem Garten, wie Hecken- und Strauchschnitt, Äste und Rinde von Bäumen bis zum max. erlaubten Querschnitt (Siehe Technische Daten). Stecken Sie keine Äste mit größerem Querschnitt als erlaubt, oder andere Materialien wie z.B. Steine, Metall, Glas, Kunststoff oder Stoff in den Häcksler.

Jede andere Verwendung ist nicht bestimmungsgemäß. Bei nicht sachgemäßer Verwendung für den vorgesehenen Zweck erlischt jegliche Gewährleistung und der Hersteller kann für Schäden nicht verantwortlich gemacht werden. Der Nutzer haftet für alle Schäden an Dritten und deren Eigentum. Eigenmächtige Veränderungen am Gerät schließen eine Haftung des Herstellers/Händlers für daraus resultierende Schäden aus. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den Einsatz in gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Unsere Gewährleistung erlischt, wenn das Gerät in Gewerbe-, Handels- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Überlasten Sie die Maschine nicht und nutzen Sie sie nur in dem Leistungsbereich für den sie konzipiert wurde.

ALLGEMEINE SICHERHEITSHINWEISE

Beachten Sie bei der Verwendung des Geräts die folgenden Sicherheitshinweise um die Gefahr von Verletzungen oder Sachschäden auszuschließen. Beachten Sie außerdem die speziellen Sicherheitshinweise in den jeweiligen Kapiteln. Folgen Sie gegebenenfalls den gesetzlichen Richtlinien und Verordnungen um mögliche Unfälle bei der Nutzung des Geräts zu vermeiden.
Achtung! Bei der Verwendung von benzinbetriebenen Maschinen sind die grundlegenden Sicherheitsvorkehrungen, einschließlich der Nachstehenden, unbedingt zu befolgen um die Gefahr von schweren Verletzungen und / oder Beschädigungen des Gerätes zu vermeiden.

Achtung! Die Maschine erzeugt ein schwaches elektromagnetisches Feld, welches unter Umständen aktive oder passive medizinische Implantate stören kann. Um das Risiko von schweren oder sogar tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und Implantat-Hersteller vor der Benutzung der Maschine zu kontaktieren.

GRUNDVORAUSSETZUNGEN

Der Betrieber muss sich mit Hilfe der Betriebsanleitung mit der Benutzung und Bedienung des Gerätes, sowie den möglichen Einstellungen, den vorgeschriebenen Wartungen und Reinigungen und den verbotenen Nutzungsmöglichkeiten vertraut machen und sicherstellen, dass er diese verstanden hat.

• Lesen Sie die Betriebsanleitung aufmerksam und machen Sie sich mit der Bedienung und ordnungsgemäßen Verwendung Ihres Gerätes und dem Zubehör vertraut.
• Erlauben Sie niemals Kindern oder Personen, die nicht mit den Anweisungen und Sicherheitsvorschriften vertraut sind, die Benutzung der Maschine. Beachten Sie landesspezifische Gesetze, diese können ein Mindestalter des Benutzers vorschreiben.
• Der Betrieber muss sich mit Hilfe der Betriebsanleitung mit der Benutzung und Bedienung des Gerätes, sowie den möglichen Einstellungen, den vorgeschriebenen Wartungen und Reinigungen und den verbotenen Nutzungsmöglichkeiten vertraut machen und sicherstellen, dass er diese verstanden hat.
• Arbeiten Sie niemals mit der Maschine, wenn andere Personen, vor allem Kinder oder Tiere in der Nähe sind.
• Beachten Sie, dass der Betreiber oder Nutzer für eventuelle Verletzungen und Schäden an anderen Personen oder deren Eigentum verantwortlich ist.

ARBEITSBEREICH

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und schlecht beleuchtete Arbeitsbereiche erhöhen das Risiko von Unfällen.
• Kontrollieren Sie das Gelände, in dem Sie das Gerät betreiben wollen und beseitigen Sie sämtliche Gegenstände und Fremdkörper die sich im Gerät verfangen oder fortgeschleudert werden könnten. Fremdkörper können sonst das Gerät beschädigen oder den Bediener und andere Personen verletzen.
• Betreiben Sie Elektro-Maschinen nicht in explosionsgefährdeter Umgebung, wie z.B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Die Motorhitze oder eventuelle Funken können den Staub oder die Dämpfe entzünden.
• Halten Sie, während der Benutzung, Kinder und andere Personen in einem sicheren Abstand zur Maschine. Ablenkung kann zum Verlust der Kontrolle über die Maschine führen

PERSONENSICHERHEIT

• Der Betrieber muss sich mit Hilfe der Betriebsanleitung mit der Benutzung und Bedienung des Gerätes, sowie den möglichen Einstellungen, den vorgeschriebenen Wartungen und Reinigungen und den verbotenen Nutzungsmöglichkeiten vertraut machen und sicherstellen, dass er diese verstanden hat.
• Versichern Sie sich, dass Kinder unter ständiger Aufsicht sind und nicht mit dem Gerät spielen, oder in den Gefahrenbereich gelangen können.
• Bleiben Sie Wachsam. Konzentrieren Sie sich auf Ihre Arbeit und benutzen Sie den gesunden Menschenverstand im Umgang mit Benzin-Geräten. Benutzen Sie keine benzinbetriebenen Geräte wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei der Arbeit mit einem Benzin-Gerät kann zum

Verlust der Kontrolle führen und schwere Verletzungen nach sich ziehen.

• Überschätzen Sie sich nicht. Stehen Sie stets fest und mit einer guten Balance. Dies ermöglicht eine bessere Kontrolle in unvorhergesehenen Situationen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Schraubenschlüssel oder Schraubendreher, die auf den rotierenden Teilen der Maschine stecken bleiben, können zu schweren Verletzungen führen.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen der Maschine. Lockere Kleidung, Schmuck oder lange Haare können sich in rotierenden Teilen der Maschine verfangen.
• Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Diese Effekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgriffe verstärkt werden. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Legen Sie regelmäßig Pausen ein und beschränken Sie den Zeitraum der täglichen Vibrationseinwirkung auf Ihre Hände.

SICHERHEIT BEIM GEBRAUCH UND DER PFLEGE VON BENZINBETRIEBENEN MASCHINEN

⚠️ WARNING! Benzin ist sehr leicht entflammbar und explosiv.

• Benutzen Sie bei der Arbeit mit benzinbetriebenen Maschinen niemals rohe Gewalt.
• Wählen Sie die für Ihre Arbeit richtige Maschine und nutzen Sie sie nur für den Aufgabenbereich für den sie konzipiert wurde. Mit der richtigen Maschine erzielen Sie ein besseres Ergebnis und arbeiten sicherer.
• Lagern Sie den Kraftstoff in einem dafür zugelassenen Kanister, an einem sicheren Ort und in sicherem Abstand zum Arbeitsbereich. Stellen Sie sicher, dass der Kanister eindeutig beschriftet ist.
• Tanken Sie nur im Freien und rauchen Sie nicht während des Tankens.
• Beim Tanken darauf achten, dass kein Kraftstoff verschüttet wird. Bewegen Sie das Gerät aus dem Tankbereich bevor Sie den Motor starten. Öffnen Sie während des Betriebs nicht den Tankdeckel und betanken Sie das Gerät niemals bei laufendem oder heißem Motor.
• Sollten Sie beim Betanken Kraftstoff verschütten, versuchen Sie nicht den Motor zu starten. Bewegen Sie zuerst das Gerät aus dem Gefahrenbereich und warten Sie bis sich alle Kraftstoffdämpfe vollständig verflüchtigt haben.
• Betreiben Sie das Gerät nicht in geschlossenen Räumen in denen sich gefährliches Kohlenmonoxid ansammeln kann.
• Verwenden Sie nur frisches, reines Benzin was für die Maschien zugelassen ist. Nur mit dem richtigen Benzin kann ein lange Lebensdauer und ein sauberer Motorlauf gewährleistet werden.
• Stellen Sie sicher das der Ein-/Ausschalter einwandfrei funktioniert. Arbeiten Sie nicht mit der Maschine, wenn der Schalter defekt ist. Jede benzinbetriebene Maschine, die sich nicht ausschalten lässt ist gefährlich und muss umgehend repariert werden.
• Schalten sie das Werkzeug komplett aus und ziehen Sie den Zündkerzenstecker ab, bevor Sie eine Geräteeinstellung vornehmen, Zubehörteile wechseln oder die Maschine einlagern. Diese Vorsichtsmaßnahme verhindert das Risiko eines versehentlichen Starten der Maschine
• Bewahren Sie benzinbetriebene Geräte außerhalb der Reichweite von Kindern auf und erlauben Sie keiner ungeübten Person den Umgang mit dem Gerät. Lassen Sie Niemanden, der nicht mit der Bedienung und dieser Betriebsanleitung vertraut ist mit dem Gerät arbeiten. In den Händen von unqualifizierten Personen sind benzinbetriebene Maschinen extrem gefährlich.
• Halten Sie Ihre Maschine in einem sicheren Betriebszustand. Warten und reinigen Sie Ihr Gerät regelmäßig. Überprüfen Sie die Befestigungen aller beweglichen Teile und kontrollieren Sie Ihre Maschine auf Materialbrüche oder sonstige Beschädigungen, welche die Maschine in ihrer Funktion einschränken können. Lassen Sie das Gerät gegebenenfalls vor der nächsten Benutzung von einer qualifizierten Werkstatt reparieren. Viele Unfälle werden durch schlecht gewartete Maschinen verursacht.

- Verwenden Sie das Gerät und Zubehör nur entsprechend dieser Betriebsanleitung und nur für die Aufgabenbereiche für die es konzipiert wurde. Jede andere Verwendung ist nicht bestimmungsgemäß und kann zu gefährlichen Situationen führen.

PERSONENSCHUTZ

Seien Sie immer vorbereitet! Halten Sie Folgende Dinge bereit:

• Einen geeigneten Feuerlöscher (CO₂ oder Pulver).
  • Voll ausgestattetes Erste-Hilfe-Kit, leicht verfügbar für Maschinenbediener und Begleitperson.
• Mobiltelefon oder ein anderes Gerät für die schnelle Benachrichtigung des Rettungsdienstes.

⚠️ Arbeiten Sie nicht allein. Es muss ein sachkundiger Ersthelfer in der Nähe sein.

Die Begleitung muss sich in einem sicheren Abstand vom Arbeitsplatz befinden, aber sie darf Sie nie aus den Augen verlieren! Arbeiten Sie nur an solchen Orten, wo Sie in der Lage sind, den Rettungsdienst schnell zu benachrichtigen!

- Wenn es zu einer Schnittverletzung kommt, bedecken Sie die Wunde mit einem sauberen Verband (Stoff) und drücken Sie fest darauf, bis die Blutung stoppt.

Im Brandfall:

• Wenn Feuer oder Rauch aus dem Gerät kommt, entfernen Sie sich schnellst möglich von der Maschine um Ihre körperliche Sicherheit zu gewährleisten.
• Wenn möglich, schalten Sie das Gerät aus und trennen Sie den Netzstecker von der Stromquelle.
• Versuchen Sie den Brand zu löschen, wenn eine Gefährdung Ihrerseits ausgeschlossen ist.
• Verwenden Sie Trockenlöschmittel (CO _2 - oder Pulverfeuerlöscher).
• Geraten Sie nicht in Panik und bewahren Sie Ruhe. Panik kann noch größere Schäden verursachen.

RESTRISIKOS

Auch wenn das Gerät gemäß den Anweisungen verwendet wird, ist es nicht möglich, alle Risiken verbunden mit seiner Verwendung auszuschließen. Folgende Risiken können konstruktionsbedingt auftreten:

• Mechanische Gefahren von Schnitten, verursacht von herausgeschleuderten Teilen.
• Elektrische Gefährdung durch Berührung mit Teilen unter Hochspannung (direkter Kontakt) oder mit Teilen, die unter einer hohen Spannung durch einen Defekt des Gerätes (indirekter Kontakt) stehen.
  • Die thermischen Gefahren, die Verbrennungen oder Verbrühungen, sowie andere Verletzungen verursachen können, die bei eventuellen Berührung von heißen Bauteilen der Maschine entstehen und von betriebsbedingten Wärmequellen ausgehen.
• Lärm Risiko, was zum Verlust des Gehörs (Taubheit) und anderen physiologischen Erkrankungen (z. B. Verlust des Gleichgewichts, Verlust des Bewusstseins) führen kann.
• Vibrationengefahr (verursacht vaskuläre und neurologische Beschädigung der Hände, wie z.B. Weiß-Finger-Krankheit).
• Gefahren durch den Kontakt mit schädlichen Flüssigkeiten, Gasen, Nebel, Qualm und Staub oder deren Inhalation, bezogen auf Auspuffgase (z.B. Einatmen).
• Brand- oder Explosionsgefahr bei Verschütten des Kraftstoffs.

• Gefahren durch Vernachlässigung ergonomischer Prinzipien bei der Maschinenkonstruktion, wie die Gefahren der ungesunden Körperhaltung oder übermäßigen Überlast und unnatürlicher Körperhaltung des menschlichen Hand-Arm-Systems, beruhend auf der Lage des Griffes, die das Gleichgewicht der Maschine sicher stellt.

• Gefahr durch ein ungewolltes Anlaufen oder eine Überdrehzahl des Motors aufgrund eines Fehlers oder Ausfalls der Steuerung.

• Gefahren, die durch das unmögliche Abstellen der Maschine unter bestmöglichen Bedingungen entstehen, im Bezug auf die Grifffestigkeit und Anordnung der Motorbedienung.
• Gefahr verursacht durch Ausfall der Steuerung der Maschine, in Bezug auf die Festigkeit des Griffs, die Lage der Bedienelemente und Markierungen.
• Gefahren, die durch das Wegschleudern von Gegenständen oder Austreten vom Flüssigkeiten verursacht werden.

AUSPACKEN

• Nehmen Sie das Produkt vorsichtig aus der Verpackung.
• Überprüfen Sie sorgfältig alle Teile. Sollte ein Teil fehlen, oder beschädigt sein, kontaktieren Sie unverzüglich Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb.
• Entsorgen Sie die Verpackung nicht, bevor Sie nicht sorgfältig überprüft haben, ob alle Teile vorhanden sind und sich nichts mehr in der Verpackung befindet.
• Halten Sie das Verpackungsmaterial (Kunststofftüten, Klammern usw.) fern vor Kindern. Sie stellen eine mögliche Gefahrenquelle dar.
  •Die Entsorgung muss in Übereinstimmung mit den Vorschriften des Landes durchgeführt werden, in denen das Produkt in Betrieb genommen wird.
• Stellen Sie sicher, dass kein Verpackungsmaterial in die Umwelt gelangt und diese verschmutzt.
• Sollten Sie Zweifel an der Vollständigkeit oder Funktionsfähigkeit Ihres Produktes haben, so kontaktieren Sie bitte Ihren Händler.

LIEFERUMFANG:

1 x Maschinenkörper, 1 x Einfülltrichter, 4 x Schraube, 2 x Rad, 1 x Materialstopfer

Das Standard-Zubehör der Maschine kann ohne vorherige Bekanntmachung ausgetauscht werden.

Das Gerät wird teilmontiert geliefert und mus muss vor Gebrauch vollständig zusammengebaut werden. vor der ersten Inbetriebnahme sind alle Maschinenbauteile auf Beschädigungen und ordentlichen Sitz, alle Bauteilverbindungen (Schraubverbindungen) auf Festigkeit und alle Betriebsmittelstände (Motoröl, Kraftstoff) auf Ihre richtige Füllmenge zu prüfen.

Informieren Sie umgehend Ihren Händler, wenn Sie einen Transportschaden beim Auspacken des Gerätes feststellen. Nehmen Sie das Gerät nicht in Betrieb!

Wir empfehlen die Aufbewahrung der Verpackung für einen späteren Gebrauch, wie z.B. der Lagerung. Das Verpackungsmaterial muss gemäß den Unweltschutzvorschriften entsorgt werden. Sortieren Sie die verschiedenen Materialien und geben Sie diese an den entsprechenden Sammelstellen ab. Für nähere Informationen kontaktieren Sie Ihr Stadt- oder Gemeindeamt.

MONTAGE

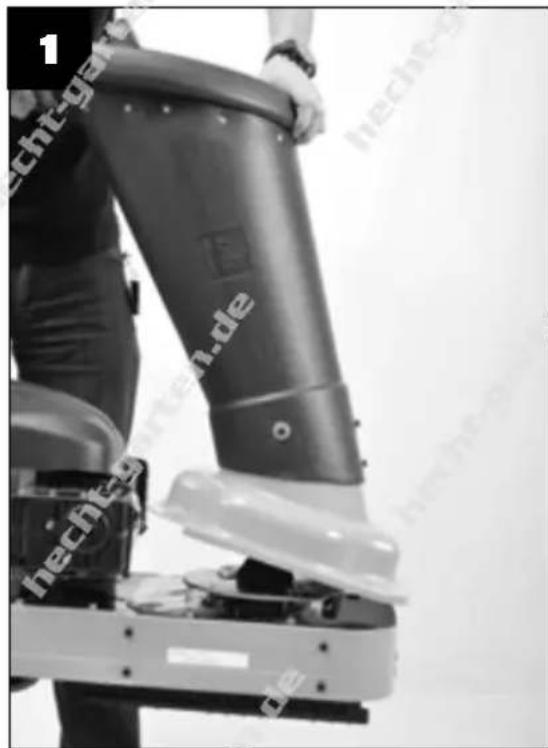

MONTAGE DES EINFÜLLTRICHTERS (ABB.1)

• Setzen Sie den Einfülltrichter vorsichtig auf dem Gehäuse auf und richten Sie ihn auf die Montagegewinde aus.
• Verwenden Sie die mitgelieferten Schauben, um den Trichter am Gerät zu befestigen.

EINSETZEN DES SAMMELBEHÄLTERS

- Der Häcksler hat eine Sicherheitsabschaltung. Nur wenn der Sammelbehälter richtig eingesetzt

ist, kann der Motor gestartet werden. Schiebe Sie den Sammelbehälter unter den Häcksler. Achten Sie darauf das der Sicherheitsrigel auf der Rückseite in den Sicherheitsschalter eingreift und verriegeln Sie den Sammelbehäter auf der Vorderseite.

VOR DER INBETRIEBNAHME DES MOTORS

Zu Ihrer Sicherheit und um die Lebensdauer Ihres Gerätes zu maximieren, ist es sehr wichtig, sich ein paar Minuten Zeit zu nehmen, um den Zustand des Motors zu überprüfen. Stellen Sie sicher, dass Sie sich mit dem Motor vertraut gemacht haben und eventuelle Probleme behoben sind. Im Zweifelsfall kontaktieren Sie eine qualifizierte Werkstatt.

WARNUNG! Eine nicht ordnungsgemäße Wartung des Motors oder die Unterlassung einer Reparatur der festgestellten Mängel vor dem Starten kann zum Versagen des Motors führen, was wiederum zu schweren oder tödlichen Verletzungen führen kann.

Kontrollieren Sie den Motor vor jedem Gebrauch und beseitigen Sie alle Mängel. Prüfen Sie vor jedem Start des Motors stets Folgendes:

1. den Kraftstofffüllstand
2. den Ölstand
3. Den Luftfilter auf Verschmutzung sowie den richtigen Sitz im Luftfiltergehäuse
4. Den kompletten Motor auf Undichtigkeiten, lose oder beschädigte Teile
5. Alle vom Motor angetriebenen Komponenten der Maschine auf Beschädigungen und festen ordnungsgemäßen Sitz

TANKEN

• Verwenden Sie nur sauberes, frisches und bleifreies Benzin mit der passenden Oktanzahl - siehe technische Daten. Der Motor ist für bleifreies Benzin zertifiziert. Bleifreies Benzin verursacht weniger Abgase und verlängert die Lebensdauer von Zündkerzen und Abgasanlagen. Der Kraftstoff darf nicht älter als 14 Tage sein.
• Der zugelassene Kraftstoff ist normales PKW-Benzin - Kraftstoffmarke Natural 95 (Super 95). Verwenden Sie kein Benzin mit erhöhtem Methanol-Gehalt. Öl nicht mit Benzin mischen.

ACHTUNG! Benzin ist extrem leicht entzündlich und explosiv. Beachten Sie die Vorschriften zum Umgang und Lagerung von Kraftstoffen.

• Vor dem Tanken den Motor abstellen und abkühlen lassen.
  • Betreiben und tanken Sie das Gerät nur im Freien
• Betreiben und tanken Sie das Gerät nur in gut belüfteten Bereichen.
• verschütteten Kraftstoff sofort aufwischen.

Hinweis: Kraftstoff kann Lack und einige Arten von Kunststoff beschädigen. Achten Sie darauf, dass kein Kraftstoff verschüttet wird beim Befüllen des Tanks. Schäden, die durch ausgelaufene Kraftstoff entstehen, sind nicht durch die Gewährleistung abgedeckt.

Verwenden Sie niemals altes oder verschmutztes Benzin oder ein Gemisch aus Öl und Benzin. Stellen Sie sicher, dass sich kein Wasser im Kraftstoff befindet.

WARNUNG! Benzin ist leicht entflammbar.

Bewahren Sie Kraftstoff nur in Behältern auf, die speziell für diesen Zweck entwickelt wurden. Füllen Sie Benzin nur im Freien auf. Öffnen Sie niemals den Tankdeckel oder füllen

Sie niemals Kraftstoff nach, wenn der Motor noch läuft oder die Maschine noch heiß ist. Um die Möglichkeit eines Feuers zu vermeiden, bewegen Sie das Gerät aus dem Tankbereich und warten Sie bis eventuelle Kraftstoffdämpe sich verflüchtigt haben, bevor Sie den Motor starten. Vor Wartungsarbeiten, oder bevor das Gerät angehoben wird, muss jeglicher Kraftstoff aus der Maschine entfernt werden. Stellen Sie sicher, dass der Kraftstoffkanister eindeutig beschriftet ist.

WARNUNG! Tanken Sie niemals in geschlossenen Räumen, bei laufendem Motor und nicht früher als 15 Minuten nach Abstellen des Motors, so dass dieser abgekühlt ist. Verwenden Sie kein Benzin das älter als 14 Tage ist. Es kann zu Schäden am Vergaser führen.

BENZIN NACHFÜLLEN

1. Entfernen Sie den Tankdeckel (Abb.7)
2. Füllen Sie das Benzin mit einem geeigneten Behälter oder Trichter bis maximal 30 mm unterhalb des Kraftstoffsiebes auf. Dies ermöglicht ein gefahrloses Ausdehnen des Kraftstoffs bei Hitze.
3. Überfüllen Sie den Tank nicht. Vor dem Motorstart muss verschüttetes Benzin aufgewischt werden. Entfernen Sie den Mäher aus dem Bereich des Verschüttens und warten Sie bis sich die Kraftstoffdämpfe verflüchtigt haben..
4. Schließen Sie den Tankdeckel.

MOTORÖL

Achtung: Der Motor wird ohne (min. Restfüllmenge) Öl geliefert. Stellen Sie sicher, dass Sie Öl auffüllen, bevor Sie den Motor starten. Verwenden Sie nur die empfohlenen Ölsorten.

EMPFOHLENES ÖL

Verwenden Sie nur 4-Takt Motorenöl, welches die Anforderungen für API Klassifizierung SH, SJ erfüllt oder übertrifft. Überprüfen Sie immer die API Service Etiketten auf dem Ölbehälter und vergewissern Sie sich über die Klassifizierung SH, SJ oder eine gleichwertige Klassifizierung.

Für den allgemeinen Gebrauch in den Sommermonaten (für Temperaturen über 0°C) wird ein Öl der Viskositätsklasse SAE 30 empfohlen - empfohlenes Öl CASTROL GARDEN 4T.

Für den allgemeinen Gebrauch in den Wintermonaten (für Temperaturen unter 0°C) wird ein Öl der Viskositätsklasse SAE 5W-40 - empfohlenes Öl CASTROL MAGNATEC 5W-40.

Die SAE-Ölviskosität ist so zu wählen, dass sie den Temperaturbedingungen am Verwendungsort entspricht. ÖLE NICHT UNTEREINANDER MISCHEN!.

ÖLSTAND PRÜFEN

ACHTUNG: ÖLSTAND NUR BEI KALTEM MOTOR KONTROLLIEREN.

1. Überprüfen Sie den Ölstand nur bei ausgeschaltetem, kaltem Motor auf einer ebenen Fläche
2. Entfernen Sie den Öleinfülldeckel (Abb.5) und wischen Sie diesen ab.
3. Legen Sie den Ölpeilstab in den Einfüllstutzen (nicht eindrehen) und entfernen Sie ihn wieder zum Prüfen. Auf dem Ölpeilstab ist der Ölstand abzulesen.
4. Wenn Ölstand auf oder unter Minimum (Siehe Peilstab) ==> Öl auffüllen (Abb. 6)
5. Wenn Ölstand über Maximum (Siehe Peilstab) ==> Öl ablasen

Achtung! Ein falscher Ölstand führt zum Motorschaden!

1. Ölstand erneut prüfen. Wenn der Ölstand in Ordnung ist, den Peilstab wieder eindrehen!

HÖHENLAGE ÜBER MEERESSPIEGEL

• Motoren, die in höheren Lagen (oberhalb von 1600m über Meeresspiegel) betrieben werden benötigen besondere Aufmerksamkeit, da es zu einer Änderung des Sättigungsverhältnisses zwischen Luft und Kraftstoff in Richtung der Übersättigung der Mischung kommt. Es kommt zum Leistungsverlust und erhöhtem Kraftstoffverbrauch.
• Bei Arbeiten in tieferen Lagen als die, in denen der Vergaser kalibriert wurde, kommt es zu einem zu mageren Gemsich, welches zu Leistungsverlusten, Überhitzung des Motors und anderen Fehlfunktionen führen kann.
• Um Emmissionsnormen, Motorlebensdauer und Leistung des Motors in höheren und niedriegeren Lagen zu erhalten muss der Vergaser angepasst werden. Weitere Informationen erhalten Sie in der autorisierten Service-Stelle.

INBETRIEBNAHME

STARTEN DES MOTORS

1. Kontrollieren Sie den Zündkerzenstecker auf richtigen Sitz auf der Zündkerze.
2. Drücken Sie den Primer 1x - 3x (Abb. 9). Wenn der Motor bereits wärmt ist, drücken Sie den Primer nur einmal.
3. Stellen Sie den Ein/Aus-Schalter auf "I" position (Abb.3).
4. Ziehen Sie das Startseil solange, bis Sie einen Widerstand spüren (Abb. 10).
5. Fassen Sie den Griff des Seilzugstarters und ziehen Sie vorsichtig am Seilzugstart, bis Sie einen Widerstand spüren und ziehen Sie erst dann schnell und kräftig durch.

STOPPEN DES MOTORS

Stellen Sie den Ein/Aus-Schalter in Position "0" zurück (Abb.3)

WARTUNG UND REINIGUNG

BEDEUTUNG DER WARTUNG, PFLEGE UND REINIGUNG

Ziehen Sie regelmäßig alle Muttern, Bolzen und Schrauben fest an, um sicherzugehen, dass das Gerät in einem sicheren Betriebszustand ist.

Eine richtig durchgeführte Wartung ist wichtig für einen sicheren, wirtschaftlichen und störungsfreien Betrieb der Maschine. Nur bei regelmäßiger und sachgerechter Wartung kann die Gewährleistung aufrechterhalten werden. Wartungsarbeiten erfordern spezielle Werkzeuge und Fähigkeiten. Sollten Sie mit der Durchführung der Wartungsarbeiten unsicher sein, so bringen Sie das Gerät in eine qualifizierte Servicewerkstatt. Um einen einwandfreien Betrieb des Geräts zu gewähren ist es zwingend erforderlich, dass eine jährliche Wartung in einer autorisierten Fachwerkstatt durchgeführt wird.

⚠️ Warnung! Eine unsachgemäße Wartung der Motors oder eine unterlassene Reparatur von vorhandenen Schäden kann zum Motorschaden führen, schwere Verletzungen verursachen, oder sogar zum Tod führen.

⚠️ Warnung! Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten muss der Motor abkühlen und der Zündkerzenstecker abgezogen werden um ein ungewolltes Starten des Motors zu vermeiden.

WARTUNGSPLAN

Die regelmäßige Wartung erhält die Leistung und die Lebensdauer des Motors.

Bitte folgen Sie den Anweisungen und Intervallvorgaben die unten angegeben werden:

Tätigkeit nach Betriebsstunden oder Zeitintervall, je nachdem was als erstes kommt	Vor jedem Gebrauch	nach 5 St. oder im ersten Monat	nach 25 Std. oder alle 3 Monate	nach 50 Std. oder alle 6 Monate	nach 100 Std. oder jedes Jahr
Ölstand prüfen	•
Öl wechseln		•(1)		•
Kontrolle des Luftfilter
Reinigen Sie den Luftfilter			• (2)
Ersetzen Sie den Luftreiniger				•
Überprüfen und Reinigen Sie die Zündkerzen					•
Ersetzen Sie die Zündkerzen				• (3)
Überprüfen Sie das Schwungrad und den Bremsbelag					• (3)
Überprüfen und Einstellen die Leerlaufdrehzahl					• (3)
Überprüfen des Ventilspiel	nach je 100 Stunden (3)
Reinigen der Auspuffanlage und Austausch des Funkenfängers	Alle 2 Jahre (Ersetzen, falls nötig) (3)
Kontrolle der Kraftstoffleitung	•
Reinigung des Häckslewerks und Kontrolle der Häckslemesser	Das Häckselwerk muss nach jedem betrieb gereinigt werden.Kontrollieren Sie die Häckselmesser und deren Befestigungvor jeder Inbetriebnahme!
Nach einem Jahr oder 100 Betriebsstunden muss eine Wartung durch eine qulifizierte Fachwerkstatt durchgeführt werden! Dies ist extrem wichtig um einen störungsfreien Betrieb Ihre Maschine und eine lange Lebensdauer zu sichern

(1) Wechseln Sie das Motoröl alle 25 Stunden, wenn bei starker Belastung oder bei hohen Umgebungstemperaturen gearbeitet wurde.
(2) Wenn Sie unter staubigen Bedingungen arbeiten, reinigen Sie den Luftfilter öfters, Ersetzen Sie ihn auch, wenn er sehr schmutzig ist
(3) Diese Arbeiten müssen in einer authorisierten Fachwerkstatt durchgeführt werden.

WARTUNG UND REINIGUNG DER HÄCKSELMESSER

WARNUNG: Bevor Sie den Einfülltrichter entfernen stellen Sie sicher, dass die Maschine ausgeschaltet ist, alle beweglichen Bauteile zum vollständigen Stillstand gekommen sind und der Zündkerzenstecker von der Zündkerze abgezogen ist.

WARNING: Wenn der Auswurfkanal verstopft ist oder die Schneidklingen eingeklemmt sind, dürfen Sie unter keinen Umständen Ihre Hände in das Gerät

stecken, um die Verstopfung zu entfernen. Dies kann zu ernsthaften Verletzungen führen.

• Stellen Sie die Maschine aus und warten Sie bis diese zum kompletten Stillstand gekommen ist
• Ziehen Sie den Zündkerzenstecker von der Zündkerze ab
• Lösen Sie die Schrauben und heben Sie den Trichter vorsichtig ab.
• Lösen Sie die zwei Imbusschrauben der Häckselmesser mit geeignetem Werkzeug (Abb. 8) um diese zu ersetzen.
• Reinigen Sie die Auflageflächen der Messer und Schrauben Sie neue Messerklingen auf.

ÖLWECHSEL (ABB.5-6)

Wir empfehlen die Arbeit durch eine qualifizierte Werkstatt durchführen zu lassen! Vor allen Arbeiten an der Maschine, Motor abstellen und Zündkerzenstecker abziehen! Motoröl ablassen wenn der Motor warm ist! Warmes Öl ist dünflüssiger und läuft schneller und komplett aus dem Motor. Vorsicht, Öl nicht beim laufenden Motor ablassen!

4-Takt Motoren dürfen nur waagerech angehoben werden..

1. Ziehen Sie das Zündkabel und halten Sie es von der Zündkerze entfernt.
2. Halten Sie einen geeigneten Behälter neben dem Motor bereit, um das Altöl aufzufangen.
3. Entfernen Sie den Öleinfülldeckel / Messstab.
4. Entfernen Sie die Ablassschraube und lassen Sie das Altöl vollständig in den Behälter ablaufen.
5. Für einen Motor ohne Ablassschraube, empfehlen wir eine Öl Pumpe damit Sie das Altöl in den Auffangbehälter abpumpen können. Bevor die Maschine gekippt wird, entfernen Sie den Kraftstoff aus dem Tank. Die Zündkerze muss immer nach oben zeigen beim Kippen des Motors.

⚠️ Bitte entsorgen sie das alte Motoröl Umweltgerecht. Wie empfehlen Ihnen, Altöl in einem verschlossenen Behälter zu einem Lokalen Wertstoffhof zu bringen. Werfen Sie es nicht in den Hausmüll oder gießen Sie es nicht auf den Boden und in den Abfluss.

1. Schließen Sie die Ablassschraube wieder. Wenn der Motor in einer waagerechten Position ist, füllen Sie bis zur Begrenzungsmarkierung des Messstabes das empfohlene Öl nach.

⚠️WARNUNG! Betrieb mit zu niedrigem Ölstand des Motors, kann zu Motorschäden führen.

1. Installieren Sie den Öleinfüllstutzen / Messstab erneut und kontrollieren den Ölstand.

⚠️Warnung: Waschen Sie ihre Hände mit Wasser und Seife nach dem Umgang mit Altöl.

LUFTFILTER

in verschmutzter Luftfilter minimiert den Durchfluß der Luft in den Vergaser und führt zu einer Verringerung der Motorleistung und einem erhöhtem Kraftstoffverbrauch. Prüfen Sie vor jedem Start den Luftfilter und reinigen oder ersetzen Sie ihn gegebenenfalls. Wird der Motor oft in einem staubigen Gebiet betrieben, muss der Luftfilter öfter gereinigt werden.

⚠️ Warnung! Durch Starten des Motors ohne Luftfilter, mit einem defektem oder verschmutzen Luftfilter gelangt Schmutz in den Motor und führt zu einem erhöhtem Verschleiß und Motorschäden, welche nicht durch die Gewährleistung abgedeckt sind.

KONTROLLE UND REINIGUNG DES LUFTFILTER

WARNUNG: Eine Wartung (Reinigung) des Filters muss alle 25 Stunden bei Nutzung im Normalbetrieb durchgeführt werden. Beim Betrieb im staubigen Gebiet ist der Filter öfters zu reinigen.

1. Öffnen Sie die Luftfilterabdeckung.
2. Entfernen Sie den Luftfilterdeckel. Gehen Sie vorsichtig vor und vermeiden Sie, dass der Luftfilter auf den Boden fällt oder Verunreinigungen oder Ablagerungen auf den Luftfilter oder in das Luftfiltergehäuse gelangen.
3. Entnehmen Sie den Vorfilter falls vorhanden) und den Luftfilter aus dem Luftfiltergehäuse.
4. Kontrollieren Sie den Luftfilter auf Beschädigungen.
5. Um den Schmutz zu lösen klopfen Sie vorsichtig mit dem Filter auf eine harte Oberfläche oder pusten Sie den Filter mit Hilfe von Druckluft sauber. Niemals versuchen den Schmutz abzubürsten, der Schmutz gelangt dann zu tief in den Filter. Bei starker Verschmutzung des Filters, ersetzen Sie diesen.
6. Setzen Sie den gereinigten oder neuen Filter wieder ein und montieren Sie, falls vorhanden den Vorfilter..
7. Schließen Sie den Luftfilterdeckel und kontrollieren Sie ihn auf ordnungsgemäßen Sitz.

Hinweis: Ersetzen Sie den Filter, wenn er ausgefranst, zerrissen, beschädigt ist oder nur noch schwer bzw. nicht mehr ordentlich gereinigt werden kann.

ZÜNDKERZE

Für einen ordentlichen, emmissionsarmen und fehlerfreien lauf des Motors wird empfohlen die Zündkerze alle 100 Betriebsstunden oder einmal im Jahr zu wechseln. Verwenden Sie nur original Zündkerzen oder Zündkerzen gleicher Qualität und gleichem Wärmewert.

Achtung! Die Zündkerze wird während des Betriebs sehr heiß. Verbrennungsgefahr! Kontrollieren, tauschen oder reinigen Sie die Kerze nur bei kaltem Motor.

HINWEIS: Die Verwendung einer falschen Zündkerze kann zur Motorbeschädigung führen.

Für einen ordnungsgemäßen Betrieb muss die Kerze den richtigen Elektrodenabstand haben und darf nicht verunreinigt sein.

1. Ziehen Sie den Zündkerzenstecker ab (Abb. 23A) und reinigen Sie den Bereich rund um die Zündkerze.
2. Drehen Sie die Zündkerze mit einem passenden Zündkerzenschlüssel heraus.
3. Überprüfen Sie die Zündkerze. Bei Beschädigungen, übermäßiger Verschmutzung, einem schlechten Zustand der Dichtscheibe oder verschlissenen Elektroden muss die Kerze ersetzt werden.
4. Reinigen Sie die Zündkerze und überprüfen Sie mit einem geeignetem Werkzeug (Abb.24B) den Elektrodenabstand (Abb. 24A). Durch vorsichtiges biegen der äußeren Elektrode und erneutem Messen kann der passende Elektrodenabstand (Abb. 24C) eingestellt werden. Siehe Technische Daten.
5. Schrauben Sie die Zündkerze vorsichtig von Hand wieder ein um eine Beschädigung des Gewindes zu vermeiden.
6. Wenn die Zündkerze anliegt, ziehen Sie sie mit einem passenden Zündkerzenschlüssel fest, um die Dichtung zu komprimieren.
7. Bei der Installation einer neuen Zündkerze ca. 1/2 Umdrehung nach anliegen der Dichtscheibe festziehen.
8. Bei Wiedereinbau ca. 1/8 bis 1/4 Umdrehung nach Anliegen der Dichtscheibe festziehen.

HINWEIS: Eine lockere Zündkerze kann sehr heiß werden und kann den Motor beschädigen. Das Überdrehen der Zündkerze oder das falsche Einschrauben kann zur Gewindebeschädigung am Zylinderkopf führen.

1. Befestigen Sie den Zündkerzenstecker auf der Zündkerze.

SCHALLDÄMPFER UND FUNKENFÄNGER

WARNUNG! Beim Motorbetrieb entsteht Wärme. Die Motorenteile, vor allem der Auspuff/Schalldämpfer, werden während des Betriebs extrem heiß. Bei Berührung kann es zu schweren Verbrennungen kommen. Brennbare Materialien wie Laub, Gras, Strauchholz usw. können leicht entflammen.

• Lassen Sie den Auspuff, den Motorzylinder und die Motorrippen abkühlen, bevor Sie mit Wartungs oder Reparaturarbeiten beginnen.
• Entfernen Sie die brennbaren Verunreinigungen aus dem Raum rund um den Auspuff und Zylinder.
• Einen passenden Funkenfänger für die an diesem Motor installierte Auspuffanlage finden Sie beim Gerätehersteller oder Händler.

Entfernen Sie die brennbaren Verunreinigungen aus dem Raum rund um den Auspuff und Zylinder. Überprüfen Sie den Auspuff auf Risse, Rost oder andere Beschädigungen. Wenn der Schalldämpfer mit einem Funkenfänger ausgestattet ist, muss das Sieb regelmäßig überprüft und gereinigt werden. Ersetzen Sie es, wenn es beschädigt oder verschmutzt ist. Sollten Beschädigungen festgestellt werden, sind die beschädigten Teile vor dem nächsten Start zu ersetzen.

WARNUNG: Verwenden Sie nur original Ersatzteile. Die Ersatzteile müssen über die gleiche Bauart verfügen und in der gleichen Position installiert werden. Andere Ersatzteile können die Leistung des Motors minimieren oder zur Beschädigung der Maschine oder zu Verletzungen führen.

LAGERUNG

WARNUNG! Vor der Einlagerung muss der Motor komplett abgekühlt sein.

• Wenn der Kraftstofftank noch Kraftstoff enthält, darf der Motor nie in einem Gebäude gelagert werden, wo die Gase in Kontakt mit offenem Feuer oder mit Funken kommen können.
• Vor der Einlagerung in einem geschlossenen Raum muss der Motor komplett abgekühlt sein.
• Verschlissenen oder beschädigten Teile sind aus Sicherheitsgründen auszuwechseln. Verwenden Sie nur Original-Ersatzteile.
• Der Kraftstofftank ist draußen zu entleeren.

HINWEISE ZUR EINLAGERUNG DES MOTORS

Hinweis: Den Motor nie in der Nähe von Heizkörper, Öfen, Durchlauf-Wassererhitzern, bzw. anderen Geräten einlagern, die Funken erzeugen.

VORBEREITUNG DER LAGERUNG

Die richtige Vorbereitung für die Lagerung Ihres Motors ist ausschlaggebend für eine Sachgerechte Einlagerung und einen störungsfreien Start in die nächste Saison. Die folgenden Schritte helfen Ihnen Korrosion und Beeinträchtigungen der Motorfunktion zu vermeiden und eine gute Optik so wie einen einfachen Start bei Wiederverwendung zu gewährleisten.

REINIGUNG

Lassen Sie den Motor nach dem Betrieb mindestens eine halbe Stunde abkühlen. Reinigen Sie alle Außenflächen und bessern Sie Lackschäden aus. Reiben Sie die Außenflächen mit einer dünnen Ölschicht ein um Korrosion zu vermeiden.

Achtung: Mit einem Gartenschlauch oder Hochdruckreiniger kann Wasser in den Luftfilter oder Schaldämpfer gelangen. Wasser das durch den Luftfilter oder Schalldämpfer in den Motor, insbesondere in den Zylinder gelangt kann zu schweren Schäden an der Maschine führen.

VORBEUGENDE MASSNAHMEN BEI DER LAGERUNG

• Wenn der Motor mit dem Restkraftstoff im Tank und Vergaser eingelagert wird, muss das Risiko des Entflammens der Benzindämpfe verringert werden. Wählen Sie einen gut belüfteten Raum ohne Geräte, die mit offener Flamme arbeiten, wie Wassererhitzer oder Trockner. Meiden Sie auch Plätze mit Elektromotoren, wo Funken entstehen oder wo elektrische Geräte verwendet werden.
• Feuchte Lagerräume meiden, wo sich Korrosion entwickeln kann.
• Wenn sich im Tank noch Benzin befindet, stellen Sie den Kraftstoffhahn auf OFF (falls vorhanden).
• Stellen Sie sicher, dass der Motor waagerecht gelagert wird. Eine Neigung kann zum austreten von Öl oder Benzins führen.
• Nach dem abkühlen des Motors und des Auspuffs muss der Motor abgedeckt werden, damit kein Staub eindringen kann. Achten Sie darauf, dass der Motor kalt ist. Ein heißer Motor kann einen Brand verursachen.
• Als Staubschutz keine Kunststoffolien verwenden. Die undurchlässige Abdeckung hält die Feuchtigkeit zurück und führt zur Korrosion.

LANGZEITLAGERUNG / SAISONEINLAGERUNG

Leeren Sie Tank und Vergaser vor der Einlagerung Ihrer Maschine. Benzin wird verdunsten und verliert an Oktanzahl während der Lagerung. Dadurch wird altes Benzin enorme Startschwierigkeiten aufgrund seiner verminderten Zündfähigkeit verursachen und hinterlässt beim Verdunsten klebrige Rückstände, die das Kraftstoffsystem verstopfen. Verbleibt Benzin während der Lagerung im Motor, so müssen im Normalfall Vergaser und andere Komponenten des Kraftstoffsystems bei Wiederverwendung gereinigt oder sogar ausgetauscht werden. Der verwendete Kraftstoff darf nicht älter als 14 Tage sein. Wird der Kraftstoff länger im Motor belassen und kommt es dadurch zu einer Motorbeschädigung, fällt die erforderliche Reparatur nicht unter die Gewährleistung. Die Lebensdauer des Kraftstoffs kann durch Zugabe von Kraftstoff-Stabilisators verlängert werden. Schäden am Kraftstoffsystem oder dem Motor, die auf nachlässige Aufbewahrung und Lagerung zurückzuführen sind werden nicht durch die Gewährleistung abgedeckt.

Um den Mäher für eine länger Lagerung vorzubereiten sollten Sie die folgenden Schritte beachten:

1. Nach dem letzten Mähen der Saison den Tank entleeren.

a) Entleeren Sie den Tank mit einer Pumpe

⚠️ Warnung! Arbeiten Sie nicht mit Benzin in geschlossenen Räumen oder in der nähe einer offenen Flamme. Rauchen Sie nicht. Benzindämpfe können einen Brand oder eine Explosion verursachen.

b) Starten Sie den Motor und lassen Sie ihn laufen bis der restliche Kraftstoff verbraucht ist.

c) Entfernen Sie die Zündkerze. Gießen Sie ca 20 ml des empfohlenen Öls in den Brennraum und verteilen Sie es im Brennraum durch mehrmaliges Ziehen des Starterseils. Setzen Sie die Zündkerze wieder ein.

1. Ölen Sie alle beweglichen Teile leicht ein.
2. Um Korrosion zu vermeiden Reiben Sie alle metalsichen Oberflächen mit einer dünnen Schicht Öl ein.

3. Lagern Sie den Mäher an einem sauberen, trockenen, frostgeschützten Ort, außerhalb der Reichweite von Unbefugten.

4. Decken Sie den Mäher mit einem atmungsaktivem Material ab. Luftdichte Materialien führen zu Kondenswasserbildung und verursachen Korrosion.

WIEDERINBETRIEBNAHME NACH DER EINLAGERUNG

Überprüfen Sie Ihren Mäher und Ihren Motor genau wie vor der ersten Inbetriebnahme. Befüllen Sie den Tank mit frischem Kraftstoff. Verwenden Sie keinen alten Kraftstoff, der noch bei Ihnen lagerte. Benzin verliert an Oktanzahl, wodurch altes Benzin zu erheblichen Startproblemen führen kann.

Wenn der Zylinder für die Lagerung mit Öl benetzt wurde wird der Motor nach dem Starten kurz rauchen. Dies ist normal. Es handelt sich nicht um einen Mangel.

KRAFTSTOFFLAGERUNG

• Bewahren Sie Benzin nur in einem speziel dafür vorgesehene Behälter auf und beschriften Sie diesen. Nur so ist das Benzin vor Verschmutzungen geschützt und altert etwas langsamer
• Kraftstoff nie in der Nähe von Heizkörper, Öfen, Durchlauf-Wassererhitzer, bzw. anderen Geräten einlagern, die Funken erzeugen.
  • Die Verwendung von altem oder verunreinigtem Benzin kann zu unrundem Motorlauf oderkomplettausfall des Motors führen. Daraus resultierende Schäden stellen eine Unsachgemäße Nutzung dar und sind nicht durch die Gewährleistung abgedeckt.
• Lagern Sie nur eine minimale Kraftstoffmenge, die Sie binnen 14 Tagen verbrauchen können. Verwenden Sie keinen Kraftstoff, der älter als 14 Tage ist.

TRANSPORT

TRANSPORT AUF EIGENER ACHSE

Wird das Gerät auf eigener Achse transportiert, muss der Motor abgeschaltet und der Zündkerzenstecker abgezogen sein. Die Schnitthöhenverstellung muss auf die höchste Schnitthöhe eingestellt werden.

• Stoppen Sie den Motor und ziehen Sie den Zündkerzenstecker ab, wenn Sie über andere Oberflächen als Rasen fahren.
• Stellen Sie sicher, dass das Messer beim Transport auf eigener Achse nicht in Berührung mit Fremdkörpern gerät. Achte Sie beim Schieben des Rasenmähers, insbesonders bei Hindernissen darauf, dass das Messer nicht beschädigt, oder verbogen wird. Stellen Sie für den Transport die höchste Schnitthöhe ein.

TRANSPORT IN EINEM FAHRZEUG

Warnung!!! Vor dem Transport muss der Motor vollständig abkühlen.

Der Kraftstofftank muss leer sein. Benzindämpfe oder verschütteter Kraftstoff können sich entzünden.

1. Gerät nur mit leerem Kraftstofftank transportieren.
2. Entleeren Sie den Kraftstofftank mit der Absaugpumpe. Motor starten und bis zum selbständigen Abschalten und Verbrauch aller Benzinreste laufen lassen.
3. Den Tankdeckel aufsetzen und fest zudrehen.
4. Motorschalter und Kraftstoffhahn (falls vorhanden) in die Position AUS oder Stopp schalten.
5. Vor dem Transport muss der Motor vollständig abkühlen.
6. Darauf achten, dass das Gerät nicht stürzt oder Stößen ausgesetzt wird.
7. Beim Transport die Maschine aufrecht befestigen und gegen Umkippen sichern.
8. Sorgen Sie dafür, dass der Maschine beim Transport nicht an Hindernisse stößt oder diese auf dem Maschine fallen können. Legen Sie keine Gegenstände auf die Maschine und lehnen Sie nichts an den Maschine an

VERSCHIEBEN DES HÄCKSLERS

• Stehen Sie auf der Rückseite des Häckslers.
• Nehmen Sie den Trichter-Griff und treten mit dem Fuß auf die Radachse. (Abb. 2-1)
• Ziehen Sie den Griff nach unten, um den Häcksler rückwärts zu neigen. (Abb. 2-2)
  • Bewegen Sie den Häcksler.

FEHLERSUCHE

ACHTUNG!: Schwerwiegende Fehler an der Maschine können nur durch spezielle Arbeitsweisen ausgebessert werden. Unauthorisierte Service-Werkstätten können schlimme Schäden verursachen. Wenn Ihnen die unten stehtenden Fehlerbeschreibungen nicht weiterhelfen, kontaktieren Sie umgehend eine authorisierte Service-Werkstatt.

	mögliche Ursache	Korrektur
Der Motor startet nicht
Überprüfen Sie die Steuerposition	Motor ist ausgeschaltet	Motorschalter auf ON
Kraftstoff prüfen	Das Benzin ist alle.	Tanken
	Schlechter Kraftstoff: Den Motor abgestellt und länger stehen gelassen ohne die Nutzung eines Benzin Stabilisators oder altes Benzin getankt.	Tank entleeren. Frisches Benzin nachfüllen
Entfernen und untersuchen der Zündkerzen.	Zündkerzen defekt, verschmutzt oder nicht richtig eingestellt.	Zündkerze richtig befestigen oder ersetzen
Schauen Sie in das Handbuch oder kontaktieren Sie einen autorisierten Fachhändler	Kraftstofffilter verstopft, Vergaserstörung, Zündungsstörung, Ventil verstopft usw.	Ersetzen Sie fehlerhafte Komponenten, nach Bedarf reparieren.
MOTOR FEHLT STROM
Luftfilter prüfen	Filterelement (e) verstopft.	Reinigen oder ersetzen Sie Filterelement (e).
Prüfen Sie den Kraftstoff	Das Benzin ist alle.	Tanken
	Schlechter Kraftstoff: Den Motor abgestellt und länger stehen gelassen ohne die Nutzung eines Benzin Stabilisators oder altes Benzin getankt.	Tank entleeren. Frisches Benzin nachfüllen
Lesen Sie das Handbuch oder nehmen Kontakt mit einem autorisierten Fachhändler auf.	Kraftstofffilter verstopft, Vergaserstörung, Zündungsstörung, Ventil verstopft usw	Kraftstofffilter verstopft, Vergaserstörung, Zündungsstörung, Ventil verstopft usw.
Maschine arbeitet unbeständig
Prüfen der Zündkerze	Die Zündkerze ist defekt.	Setzen Sie eine Neue Zündkerze ein
	Zündkerzenspalt ist falsch.	Spalt sollte zwischen den Elektroden auf 0,7 bis 0,8 mm eingestellt werden.
Luftfilter überprüfen	Luftfiltereinsatz ist verschmutzt.	Luftfilterelement reinigen

Achtung! Fehler die nicht mit Hilfe dieser Tabelle behoben werden können, müssen durch einen autorisierten Fachhändler behoben werden.

GEWÄHRLEISTUNG

Es gelten die allgemeinen Geschäftsbedingungen Ihres Händlers!

• Sämtliche Produkte sind für den Heimgebrauch bestimmt, soweit nicht in der Gebrauchsanleitung, in der Betriebsbeschreibung oder im Benutzerhandbuch etwas anderes festgelegt ist. Bei Verwendung auf andere Weise oder bei Verwendung im Widerspruch zu dieser Anleitung werden Mängelrügen nicht als berechtigt anerkannt.
• Eine ungeeignete Produktauswahl oder der Umstand, dass das Produkt nicht Ihren Anforderungen genügt, ist kein Reklamationsgrund. Der Käufer ist mit den Eigenschaften des Produkts vertraut.
• Voraussetzung für die Erbringung von Leistungen im Rahmen der Gewährleistung ist, dass die Anweisungen für Betrieb, Bedienung, Reinigung, Lagerung und Wartung eingehalten wurden.
• Schäden, die durch natürliche Abnutzung, Überlastung oder falsche Bedienung, sowie den Einsatz außerhalb der nachweislich eingehaltenen Wartungsintervalle entstehen, sind von der Gewährleistung ausgeschlossen.
• Die Gewährleistung bezieht sich weder auf eine durch die übliche Verwendung entstandene Abnutzung der Sache noch auf die Abnutzung der als Verbrauchsmaterial bezeichneten Teile (z.B. Kraftstoff- und Betriebsfüllungen, Filter, Mähmesser, Keilriemen und Zahnriemen, Ketten, Kohlenbürsten, Dichtungen, Zündkerzen usw.).
• Bei einem reduzierten Preis der Produkte, bezieht sich die Gewährleistung nicht auf die Mängel, wegen denen der reduzierte Preis vereinbart wurde.
• Schäden, die infolge von Materialmängeln oder Fehlern des Herstellers entstanden sind, werden kostenlos durch Ersatzlieferung oder Instandsetzung behoben. Voraussetzung ist, dass das Gerät unserer Servicewerkstatt unzerlegt, ordnungsgemäß verpackt und mit dem Kaufbeleg übergeben wird.
• Reinigung, Wartung, Prüfung und Einstellung des Geräts werden nicht als Gewährleistungen angesehen und sind zu bezahlende Dienstleistungen.
• Instandsetzungen, die nicht der Gewährleistung unterliegen, können Sie gegen Entgelt in einer unserer Servicewerkstätten vornehmen lassen. Unsere Servicewerkstatt erstellt Ihnen gern einen Kostenvoranschlag.
• Wir können uns nur mit Geräten befassen, die sauber, komplett und bei Zusendung auch ausreichend verpackt und frankiert wurden. Unfrei – als Sperrgut, Express- oder Sondertransport zugesandte Geräte werden nicht angenommen.
• Im berechtigten Gewährleistungsfall wenden Sie sich bitte an eine unserer Servicewerkstätten Dort erhalten Sie Auskunft zur weiteren Bearbeitung Ihrer Mängelrüge.

Normaler Verschleiß:

- Genau wie alle mechanischen Teile benötigt auch dieses Gerät von Zeit zu Zeit Service und den Austausch von Verschleißteilen, um ordnungsgemäß funktionieren zu können. Diese Reparaturen fallen nicht unter die Gewährleistung.

Fehlerhafte Wartung:

• Die Lebensdauer des Geräts hängt von den Bedingungen, unter denen es betrieben wird und der sorgfältigen Wartung ab, die ihm gewährt wird. Die Gewährleistung bezieht sich nicht auf Abnutzung durch Staub, Schmutz, Sand oder andere aggressive Materialien, die in Zusammenhang mit fehlerhafter Wartung in die Komponenten des Geräts eindringen. Die Gewährleistung bezieht sich nur auf Material- und Produktionsfehler. Diesbezüglich können keine Anforderungen auf Rückvergütung für im Gerät verbaute Teile geltend gemacht werden. Die Gewährleistung erstreckt sich nicht auf Reparaturen aufgrund von:
• Einbau anderer als der Original-Ersatzteile.
• Bedienelemente oder Baugruppen, die den Start erschweren, eine Leistungsreduktion verursachen und die Lebensdauer verringern.
• Undichte Pumpen, verstopfte Ölleitungen, festgefressene Ventile oder andere Defekte, die von der Verwendung verschmutzten oder überalterten Hydrauliköls herrühren. Verwenden Sie nur frisches, sauberes Öl der vorgeschriebenen Viskosität.
• Reparatur oder Einstellung von Verbindungsteilen bzw. Montage, von Nicht-Originalteilen von z. B. Zahnkupplung, Fernbedienungen o. ä.
• Schaden bzw. Abnutzung von Teilen aufgrund von Schmutzpartikeln, die in den Motor oder andere Komponenten der Maschine eingedrungen sind wegen unzureichender Wartung oder fehlerhafter Montage eines Luftfilters oder der Verwendung von Nicht-Originalteilen von Reinigungsmitteln oder Filtern.
• Teile, die aufgrund des Überdrehens oder Überhitzen des Motors beschädigt wurden, wegen verstopfter oder blockierter Kühlrippen oder Schwungräder durch Gras, Spänen oder Schmutz.
• Motorschäden oder Schäden an Teilen wegen übermäßiger Vibrationen durch das Lockern des Motorblocks, Mähmesser, gelockerter oder nicht balancierter Schwungräder bzw. der fehlerhaften Befestigung des Motors im Motorschacht, Überdrehens oder unsachgemäßem Betrieb.
• Verbogene oder gebrochene Kurbelwellen nach dem Anfahren mit dem Mähmesser an einem Festkörper oder aufgrund von Keilriemenüberspannung.

eNTSORGUNG

• Entsorgen Sie Ihr Gerät, Zubehör und Verpackung in Übereinstimmung mit den Anforderungen des Umweltschutzes in der Recycling-Sammelstelle.
• Diese Maschine gehört nicht in den Hausmüll. Schützen Sie die Umwelt und geben Sie das Gerät an einer entsprechenden Sammelstelle ab, wo es kostenlos entsorgt werden kann. Für weitere Informationen kontaktieren Sie bitte Ihre lokale Behörde oder die nächstgelegene Sammelstelle. Unsachgemäße Entsorgung kann entsprechend der nationalen Vorschriften geahndet werden.
• Benzin und Öl sind gefährlicher Sondermüll. Entsorgen Sie ihn bitte auf die vorgeschriebene Art und Weise. Dieser Müll gehört nicht in den Hausmüll. Bezüglich der Entsorgung von Öl und Kraftstoffresten wenden Sie sich bitte an Ihr Stadt- oder Gemeindeamt, Ihr Hecht-Servicecenter oder Ihren Händler.

KUNDENDIENST UND ERSATZTEILE

• Im Falle eines Defektes des Geräts sollte dieses von einer qualifizierten Servicewerkstatt repariert werden.
• Es dürfen nur original Ersatzteile verwendet werden. Dies ist notwendig um die Sicherheit Ihres Geräts zu erhalten.

Wenn Sie eine technische Beratung, eine Reparatur oder Ersatzteile benötigen, wenden Sie sich bitte an die:

Hubertus Bäumer GmbH

Brock 7

48346 Ostbevern

Deutschland

Telefon: 0 25 32 / 96 45 35

Telefax: 0 25 32 / 96 45 33

Email: [e-mail]

WEB: www.hecht-garten.de

Ersatzteilanfragen können auch direkt an den Werkstattservice Hecht Deutschland gesendet werden. Schreiben Sie einfach eine E-Mail an: [e-mail]

Für eine schnell und unkomplizierte Bearbeitung Ihrer Ersatzteilanfragen benötigen wir:

• Ihre Kontaktdaten inklusive einer Telefonnummer unter der Sie Tagsüber zu erreichen sind
  • Die genaue Modellbezeichnung Ihres Gerätes
  • Die Seriennummer des Gerätes und des Motors (bei Benzinmotoren)
  • Die Rechnungsnummer und den Händlernamen, bei dem das Gerät gekauft wurde

EG KONFORMITÄTSERKLÄRUNG

Hecht-garten.de Hecht Gewicht für Energie Gewichten-de

LI-2906016

Vertrieb und Service

WERCO spol. s r.o. • U Mototechny 131 • 251 62 Tehovec • www.werco.cz Hubertus Bäumer GmbH • Brock 7 • 48346 Ostbevern • www.hecht-garten.de
