BEDIENUNGSANLEITUNG Uni XHT Oventrop

Thermostat „Uni XH“, „Uni XHT“ und „Uni XD“

Auszeichnungen Thermostat „Uni XH“:

Industrie Forum Design Hannover iF-Auszeichnung

Abb. Thermostat „Uni XH“ mit Ventil „AV 9“

*Um alle Vorteile, die Ihr Thermostat bietet, nutzen zu können, diese Anleitung bitte gut aufbewahren.

Kapitel: Seite:

Teilebeschreibung 1

Funktionsbeschreibung 2

Wichtige Hinweise 3

Einbauhinweise 4

Temperatureinstellung 5

Markieren einer Einstellung 6

Begrenzen des Einstellbereichs 7

Blockieren einer Einstellung 8

Ertastbare Einstellhilfe 8

Absenken der Temperatur 9

Frostschutz 9

Absperrung 9

Belüften der Räume 10

Fremdenergienutzung 10

Technische Daten 10

Stichwortverzeichnis 11

Service 12

Adressen 12

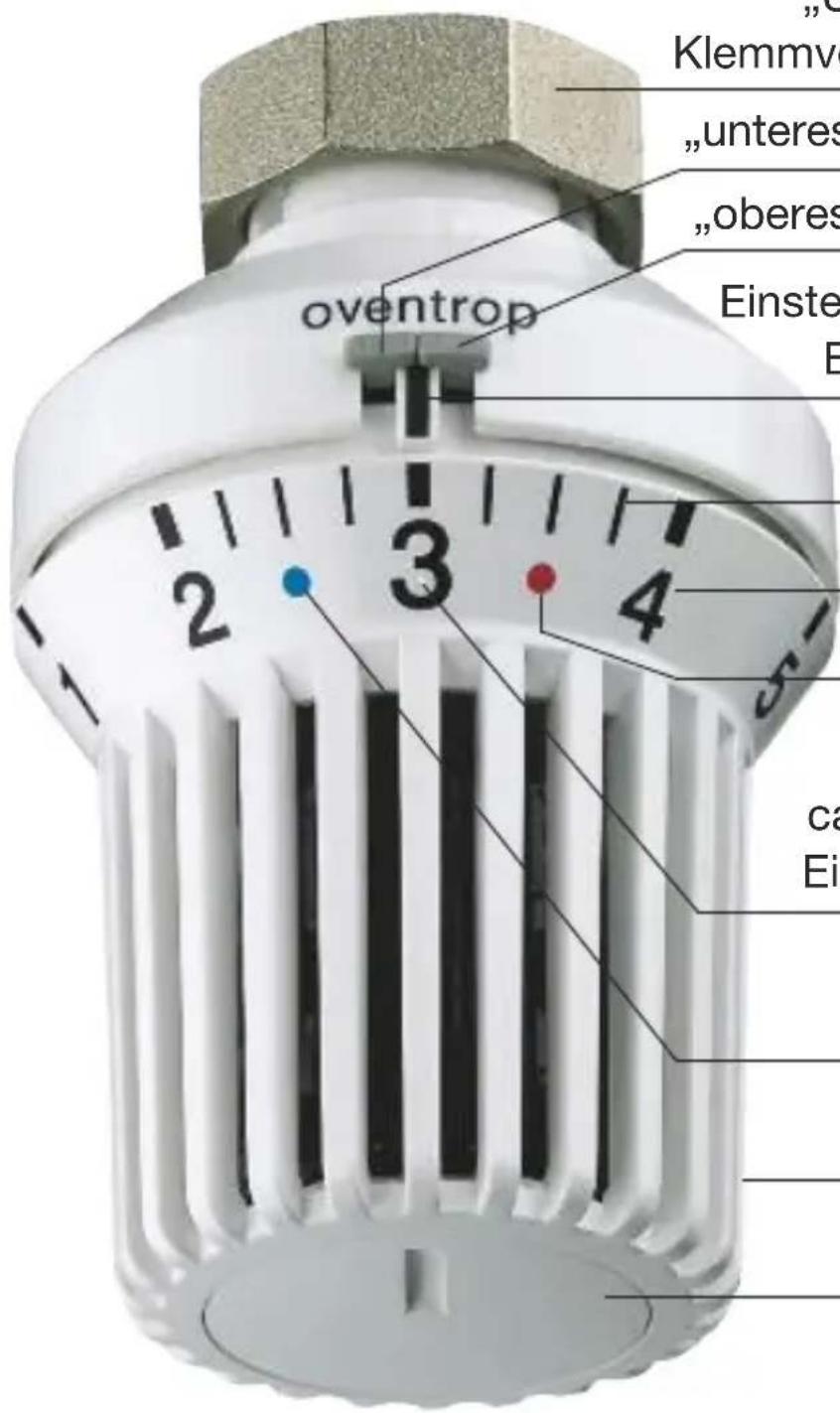

Klemmve „unteres „oberes Einstein E oventrop 2 3 4 5 ca Ei

Befestigungsmutter bei „Uni XH“, „Uni XHT“ bzw. Klemmverbindung bei „Uni XD“

„unteres Begrenzungselement“

„oberes Begrenzungselement“

Einstellmarke (mit ertastbarer Einstellhilfe in Stegform)

Teilstrich

Merkzahl

Drehrichtung „wärmer“

Grundeinstellung „3“, ca. 20°C (mit ertastbarer Einstellhilfe in Punktform)

Drehrichtung „kälter“

Handgriff

Memo-Scheibe

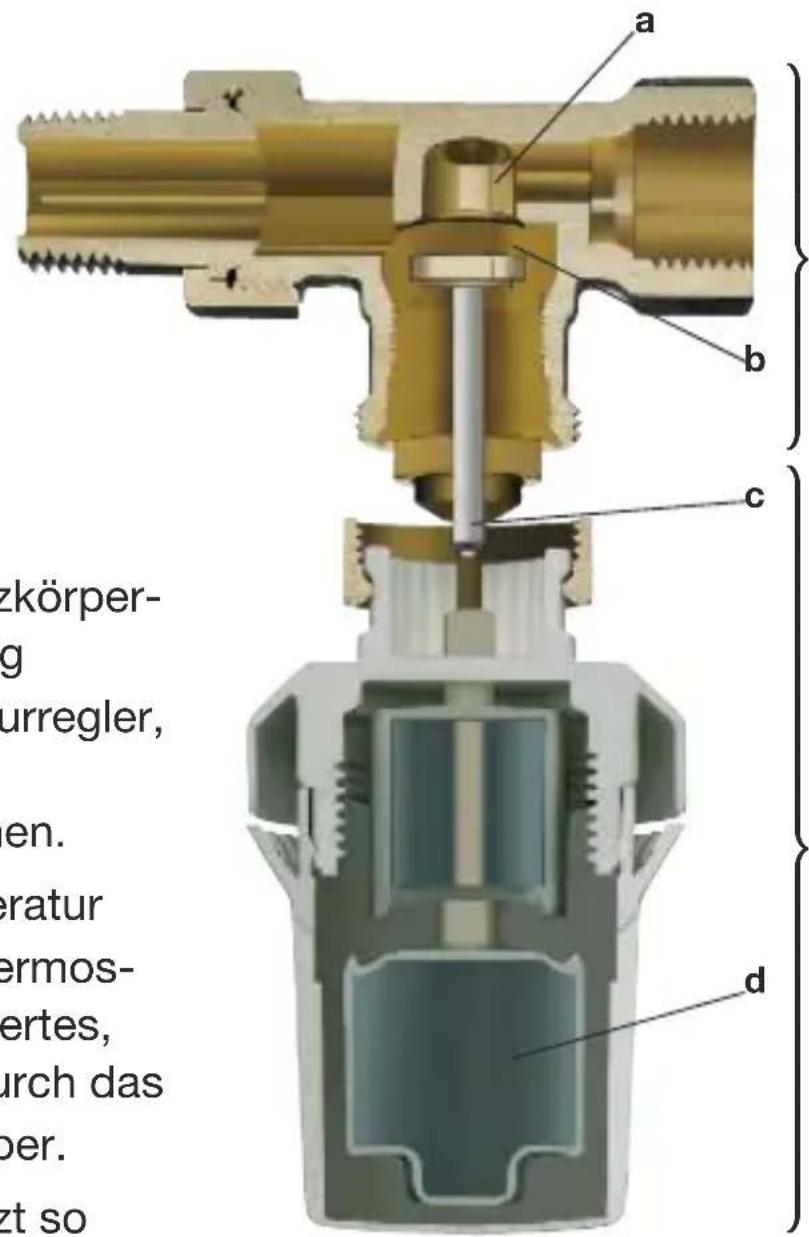

a Ventilsitz
b Ventilteller
c Ventilspindel
d Fühler

a b c d zkörper- g urregler, en. eratur ermos- ertes, urch das per. zt so

Thermostat Thermostatventil

Thermostatische Heizkörper- ventile sind selbsttätig arbeitende Temperaturregler, die aus Ventil und Thermostaten bestehen.

Liegt die Raumtemperatur unterhalb des am Thermos- taten eingestellten Wertes, fließt Warmwasser durch das Ventil in den Heizkörper.

Die Raumluft wird jetzt so lange erwärmt, bis der eingestellte Werterreicht ist.

Hierbei dehnt sich die Flüssigkeit im Fühler (d) aus.

Dadurch wird die Ventilteller (b) durch die Ventilspindel (c) in den Ventilsitz (a) gedrückt. Die Warmwasserzufuhr wird unterbrochen und die Luft folglich nicht mehr erwärmt.

Sinkt die Raumtemperatur ab, so zieht sich die Flüssigkeit im Fühler wieder zusammen. Das hat zur Folge, dass das Ventil wieder geöffnet und der Heizvorgang eingeleitet wird.

Montage

Die Montage und Erstinbetriebnahme des Thermostaten sollte von einem anerkannten Heizungsfach betrieb erfolgen.

Leistungsangebot

Die Heizkörperthermostate „Uni XH“, „Uni XHT“ und „Uni XD“ können:

– die Raumtemperatur regeln
– die Raumtemperatur bei Bedarf absenken oder erhöhen
– den Einstellbereich individuell begrenzen
- eine Einstellung blockieren
– die Räume vor Frostschäden bewahren
- die Wunschtemperatur durch Markieren mit der Memo-Scheibe leichter wiederfinden.

Wartung

Der Thermostat ist wartungsfrei.

Reinigung

Die Reinigung darf nur mit milden Haushaltsreinigern in Verbindung mit warmem Wasser durchgeführt werden.

Scheuer-, Lösungs- und scharfe Reinigungsmittel beschädigen u.U. die Oberfläche des Thermostaten.

Der Thermostat darf nicht im Geschirrspüler gereinigt werden.

Entsorgung

Bei der Entsorgung des Thermostaten darf dieser nicht zerstört werden, um ein Austreten der Flüssigkeit aus dem Fühler zu verhindern. Der Thermostat unterliegt der Sondermüllbehandlung! Ausgebaute/defekte Thermostate werden vom Hersteller Oventrop zurückgenommen und fachgerecht entsorgt.

Adresse siehe letzte Seite.

Der Einbau der Thermostatventile muss entsprechend den individuellen Raumverhältnissen vorgenommen werden.

Thermostate müssen die Raumluft ungehindert „fühlen“ können. Voraussetzung für eine einwandfreie Regelung ist also, dass die zirkulierende Raumluft den Fühler ungehindert umströmen kann. Das ist, wie die nachfolgenden Beispiele zeigen, nicht immer gegeben.

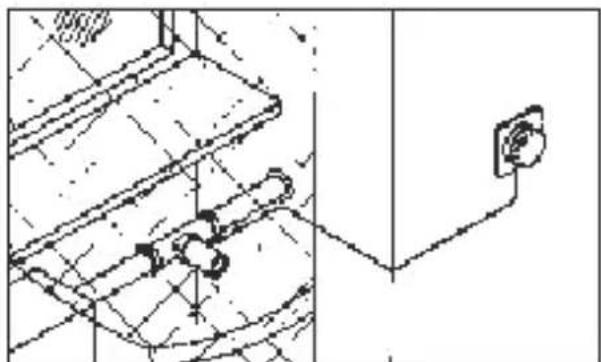

Darum sollte ein Thermostat mit Fernfühler eingebaut werden, wenn ...

der Heizkörper in einer Nische

oder

der Heizkörper mit

senkrecht stehendem

Thermostatkopf montiert ist.

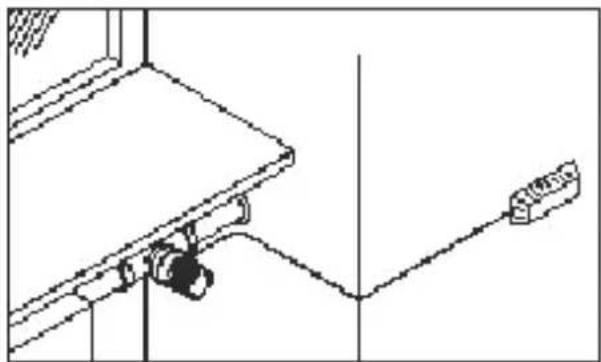

Ein Thermostat mit Fernverstellung ist einzubauen, wenn . . .

der Heizkörper hinter Vorhängen, Einbauten usw.

oder

der Heizkörper unter einer Fensterbank installiert ist.

Einstellen Ihrer Wunschtemperatur

Drehen Sie den Handgriff des Thermostaten so weit, bis die entsprechende Merkzahl oder ein Teilstrich gegenüber der Einstellmarke steht.

Der Einstellbereich erstreckt sich entweder von der Merkzahl „0“ über die Frostschutzstellung „*“ bis zur Merkzahl „5“ oder von der Frostschutzstellung „*“ bis zur Merkzahl „5“.

Die Teilstriche zwischen den Merkzahlen „2“ und „4“ entsprechen jeweils der Raumtemperaturänderung von 1°C.

		Beispiele:
un	- ca. 28 °C	Schwimmbad (Der Einstellbereich zwischen „4“ und „5“ sollte aus Energiespargründen nicht gewählt werden.)
1	- ca. 24 °C	Bad
2	- ca. 20 °C	Wohnzimmer, EsszimmerGrundeinstellung „3“Kinderzimmer
3	- ca. 16 °C	Diele, FlurHobbyraum, Schlafzimmer
4	- ca. 12 °C	Keller
*	- ca. 7 °C	Frostschutzstellung
0	-	Absperrung des Heizkörpers(nur bei Thermostaten mit„0“-Stellung)

Die angegebenen Temperaturen werden nur bei entsprechender Auslegung der gesamten Heizungsanlage erreicht!

Ihr Oventrop Thermostat ist mit einer Memo-Scheibe ausgestattet, die ein Wiedereinstellen Ihrer Wunschtemperatur nach einer Verstellung des Handgriffes sehr vereinfacht.

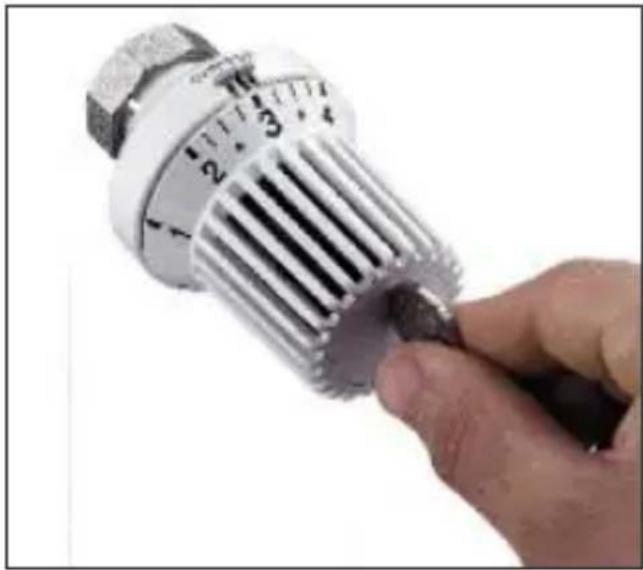

Hierzu wird die Einkerbung der Memo-Scheibe unter Zuhilfenahme einer Münze o.ä. auf die Wunschtemperatur eingestellt.

Jetzt sollten die Einkerbung, die Einstellung Ihrer Wunsch - temperatur und die Einstell- marke „eine Linie“ bilden.

Nach einer Verstellung des Handgriffes können Sie die Einstellung Ihrer Wunsch-temperatur wie folgt wiederfinden:

Einstellung der Wunsch-temperatur Einstellmarke Ertastbare Einstellhilfe Memo-Scheibe „eine Linie“ Ein-kerbung

Der Handgriff ist so zu drehen, dass die Einkerbung der Memo-Scheibe und die Einstellmarke wieder „eine Linie“ bilden.

Zur gewünschten Raumtemperaturregelung besitzt der Thermostat zwei Begrenzungselemente, mit denen Sie Ihren Behaglichkeitsbereich individuell festlegen können.

Der Thermostat lässt sich auf jedem Teilstrich, jeder Merkzahl und der Frostschutzstellung begrenzen.

Beispiel: Ihr gewünschter zulässiger Raumtemperatur-Regel - bereich soll zwischen ca.16 °C (Merkzahl „2“) und ca. 22 °C (Merkzahl „3“ plus 2 Teilstriche) liegen.

Zur oberen Begrenzung des Temperatur - bereichs stellen Sie den Thermostaten auf die gewünschte max. Raumtemperatur, z. B. Merkzahl „3“ plus 2 Teilstriche (ca. 22°C) gegenüber der Einstellmarke – Bild 1. Danach ist das rechte Begrenzungselement aus der Park - position heraus in die Begrenzungs position zu schieben – Bild 2 – (zum Ver schieben Thermostaten, wenn erforderlich, leicht verdrehen). Zur unteren Begrenzung des Temperatur - bereichs stellen Sie den Thermostaten auf die gewünschte min. Raumtemperatur, z. B. Merk - zahl „2“ (ca. 16 °C) gegenüber der Einstell - marke. Danach ist das linke Begrenzungs - element aus der Parkposition heraus in die Begrenzungsposition zu schieben – Bild 3. Jetzt lässt sich nur der von Ihnen gewählte Temperaturbereich nutzen.

Zur Aufhebung der Begrenzung wird der Thermostat auf die jeweilige Temperatur eingestellt (gegenüber der Einstellmarke). Die Begrenzungselemente werden dann in die Parkposition zurückgeschoben.

Blockieren einer Einstellung

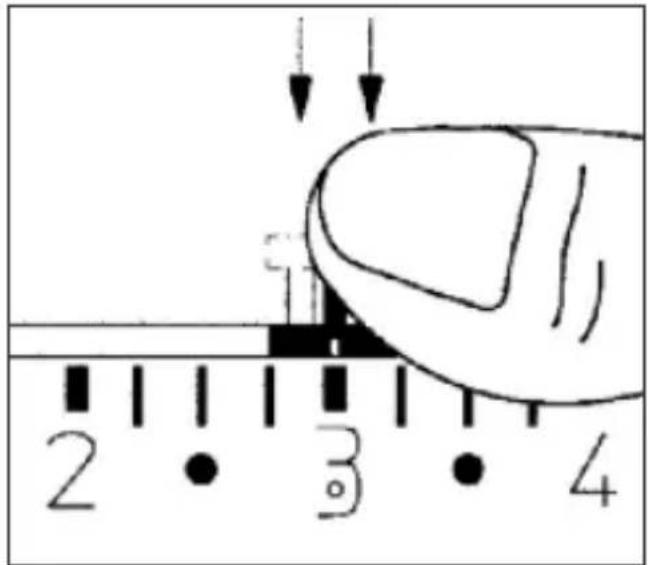

Soll eine Einstellung blockiert werden z. B. „3“ (ca. 20 °C), d. h., es soll keine versehentliche Temperaturveränderung erfolgen, kann diese Temperatureinstellung durch gleichzeitiges Verschieben der beiden (linkes und rechtes) Begrenzungselemente aus der Parkposition heraus in der Begrenzungsposition blockiert werden.

2 3 4

Diese Blockierung ist jederzeit durch einfaches Zurückschieben der Begrenzungselemente in die Parkposition wieder aufzuheben.

Der Thermostat lässt sich auf jedem Teilstrich, jeder Merkzahl und der Frostschutzstellung blockieren.

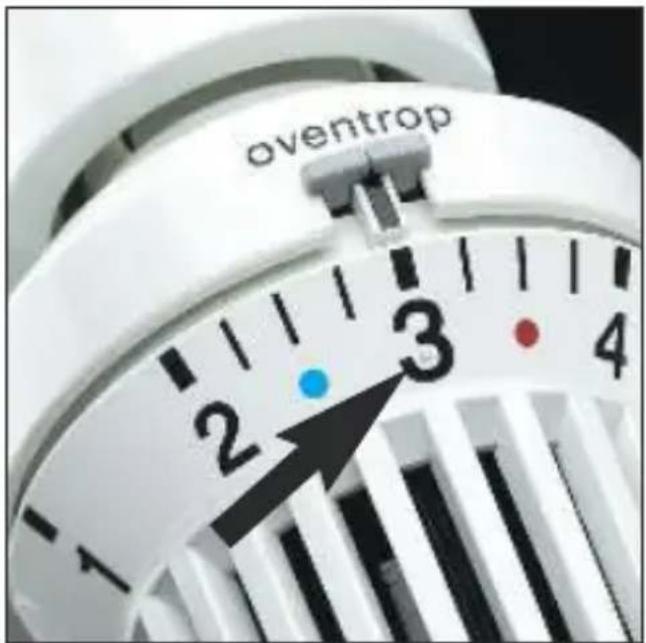

Ertastbare Einstellhilfe:

Bei ungünstigen Lichtverhältnissen bzw. für Sehbehinderte Wiederauffinden der Grundeinstellung „3“ über die ertastbare Einstellhilfe. Von der Grundeinstellung „3“ aus können weitere Einstellungen leicht gefunden werden.

oventrop 2 3 4

Absenken der Temperatur

Um Heizkosten zu sparen, sollte die Raumtemperatur z. B. nachts oder bei längerer Abwesenheit „abgesenkt“ werden. Hierzu ist der Thermostat auf einen niedrigeren Wert einzu - stellen, z. B. von Merkzahl „3“ auf „2“. Sie sollten auch bei Nichtnutzung der Räume von mehreren Stunden „absenken“.

Frostschutz

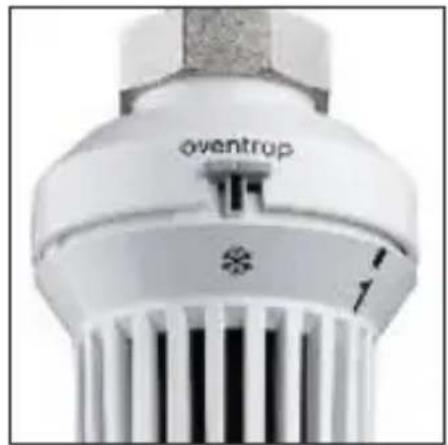

Die Frostschutzstellung beugt dem Einfrieren der Heizungs - anlage vor. Wollen Sie die Wohnung für längere Zeit verlassen, z. B. im Winterurlaub, so ist der Handgriff des Thermostaten nach rechts zu drehen, bis das Frostschutzsymbol „ ^* “ der

Einstellmarke gegenüber steht.

Sobald die Raumtemperatur unter 7 °C absinkt, öffnet das Ventil automatisch die Wasserzufuhr zum Heizkörper.

Hierdurch wird das Einfrieren der Heizungsanlage sicher verhindert.

Absperrung

Nur bei Thermostaten mit „0“-Stellung: Nach Überwinden des Anschlages am Frostschutzsymbol können Sie die Skalenkappe auf „0“ stellen. Damit ist der Heizkörper vollständig abgesperrt. Beachten Sie, dass bei der Einstellung kein Frostschutz gegeben ist und der Heizkörper einfrieren kann.

Da die Luft während der Heizperiode relativ schnell verbraucht wird, sollte sie durch Frischluft ausgetauscht werden. Dazu ist es notwendig, die Fenster kurz, aber weit zu öffnen.

Zu Beginn des Lüftens ist der Handgriff des Thermostaten bis zum Frostschutzsymbol „*“ zu drehen. Nach dem Lüften ist die vorherige Einstellung durch Drehen des Handgriffes des Thermostaten wieder einzustellen, bei Verwendung der Begrenzung: drehen nach links bis zum Anschlag.

Fremdenergienutzung

Lampen, Sonneneinstrahlung, eingeschaltete Elektrogeräte sowie im Raum befindliche Personen sind Wärmequellen, die die Raumtemperatur anheben. Dieser Wärmegewinn wird vom Thermostatventil sofort erkannt und bewirkt eine Reduzierung der Heizwärmeabgabe des Heizkörpers. Dadurch kann der Heizkörper vorüber gehend abkühlen.

Technische Daten

Einstellbereich:	7 °C – 28 °C
Richtwertskala:	× 1 - 5/0 × 1 - 5
Fühlerelement:	Flüssigkeitsfühler
Fühlertemperatur:	max. 50 °C
Heizmitteltemperatur:	max.120 °C (max. 90°C bei Thermostat „Uni XHT“)
Lagertemperatur:	– 10 °C – + 50 °C

Seite

A Absenken 9

Absperrung 9

Adressen 12

B Bad 5

Begrenzen 7

Behaglichkeit 7

Belüften 10

Blockieren 8

D Diele 5

Drehrichtung 5

E Einbauhinweise 4

Einkerbung 6

Einstellhilfe 1,8

Einstellmarke 1,6

Einstellung 6

Energieeinsparung 5,9

Entsorgung 3

Esszimmer 5

F Fensterbank 4

Fernfühler 4

Fernversteller 4

Flur 5

Fremdenergienutzung 10

Frostschutz 5,9

Fühler 2

Funktions-

beschreibung 2

G Gewindeanschluss 1

Grundeinstellung 1, 5, 8

H Heizkörper 4,9

Heizkostensenkung 9

Heizungsfachbetrieb 3,12

Hersteller 12

Hobbyraum 5

I Installation (Fachbetrieb) 3

K Keller 5

Seite

Kinderzimmer 5

Kundendienst 12

L Lampen 10

Leistungsangebot 3

Lüften 10

M Markieren 6

Memo-Scheibe 1,6

Merkzahl 1,5,6

Montage 3

N Nachtabsenkung 9

R Raumtemperatur 2

Reinigung 3

Richtiges Lüften 10

S Schlafzimmer 5

Schlechte Licht-

verhältnisse 8

Sehbehinderte 8

Service 12

Sonneneinstrahlung 10

Sparen durch Absenken 9

T Technische Daten 10

Teilebeschreibung 1

Teilstrich 1,5

Temperatureinstellung 5

Temperaturregler 2

V Vorhänge 4

Vorsichtsmaßnahmen

(Geschirrspüler) 3

W Wartung 3

Wichtige Hinweise 3

Winterurlaub 9

Wohnzimmer 5

Wunschtemperatur 3, 5, 6

Z Zimmertemperatur 5

Kundendienst

Bei Störungen oder Rückfragen wenden Sie sich bitte an den unten genannten Heizungsfachbetrieb oder direkt an die Firma Oventrop.

Heizungsfachbetrieb

Stempel

Hersteller

OVENTROP GmbH & Co. KG

Paul-Oventrop-Straße 1

D-59939 Olsberg

Telefon [phone]

Telefax (0 29 62) 82-400

E-Mail [e-mail]

Internet www.oventrop.com
