BEDIENUNGSANLEITUNG Uni LH Oventrop

* Um alle Vorteile, die dieser Thermostat bietet, nutzen zu können, diese Anleitung bitte gut aufbewahren.

Kapitel: Seite:

Teilebeschreibung 1

Funktionsbeschreibung 2

Wichtige Hinweise 3

Einbauhinweise 4–5

Temperatureinstellung 6

Begrenzen und Blockieren 6

Markieren der Einstellung 7

Absenken der Temperatur 8

Frostschutz 8

Absperrung 8

Belüften der Räume 9

Fremdenergienutzung 9

Technische Daten 9

Ertastbare Einstellhilfe 9

Stichwortverzeichnis 10

Notizen 11

Service 12

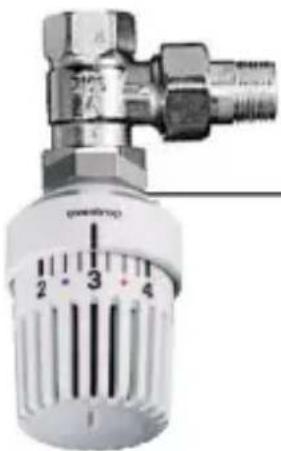

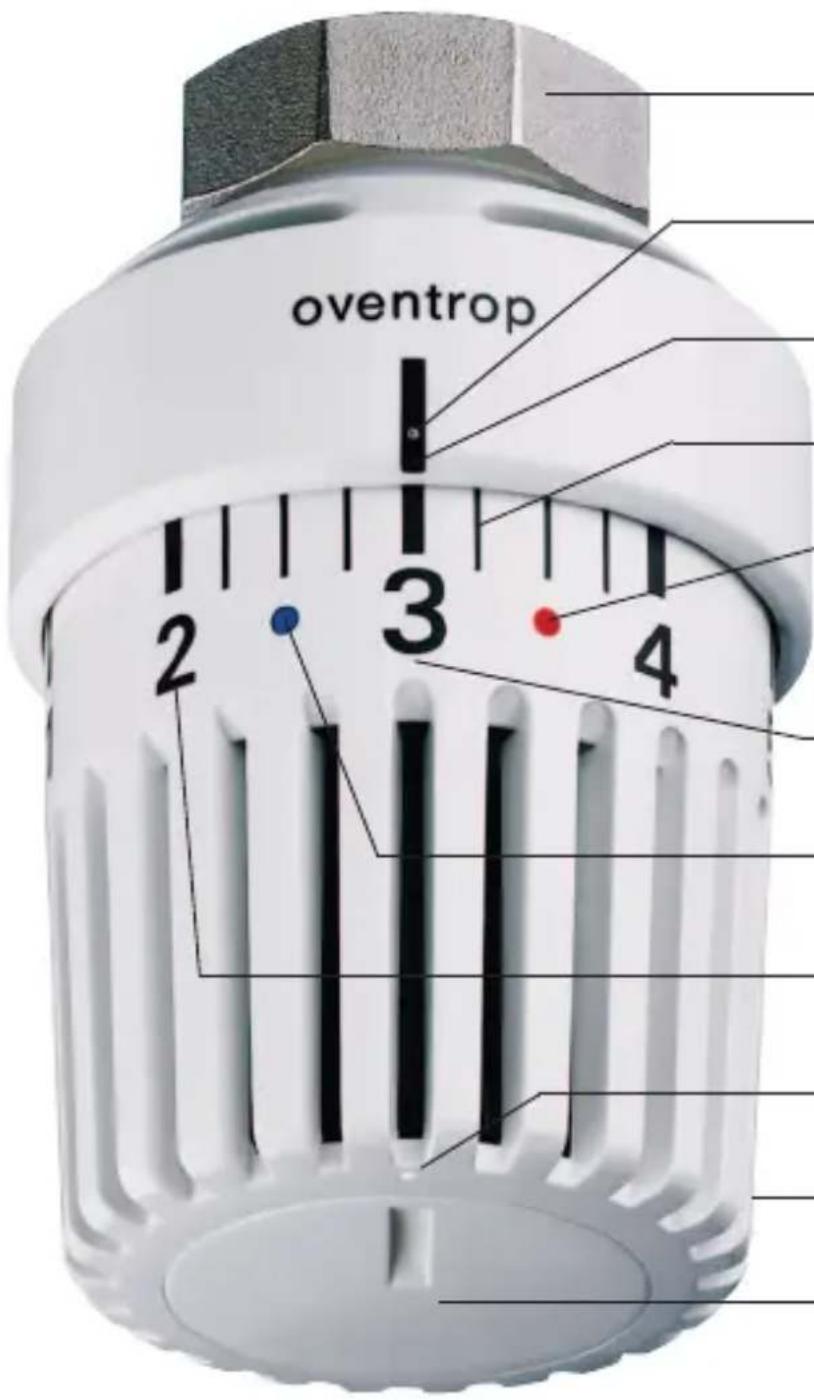

Teilebeschreibung

oventrop 2 3 4

Befestigungsmutter

M 30 x1,5

ertastbare Einstellhilfe

Einstellmarke

Teilstrich

Drehrichtung „wärmer“

Grundeinstellung „3“,

ca. 20^ C

Drehrichtung „kälter“

Merkzahl

ertastbare Einstellhilfe

Handgriff

Memo-Scheibe

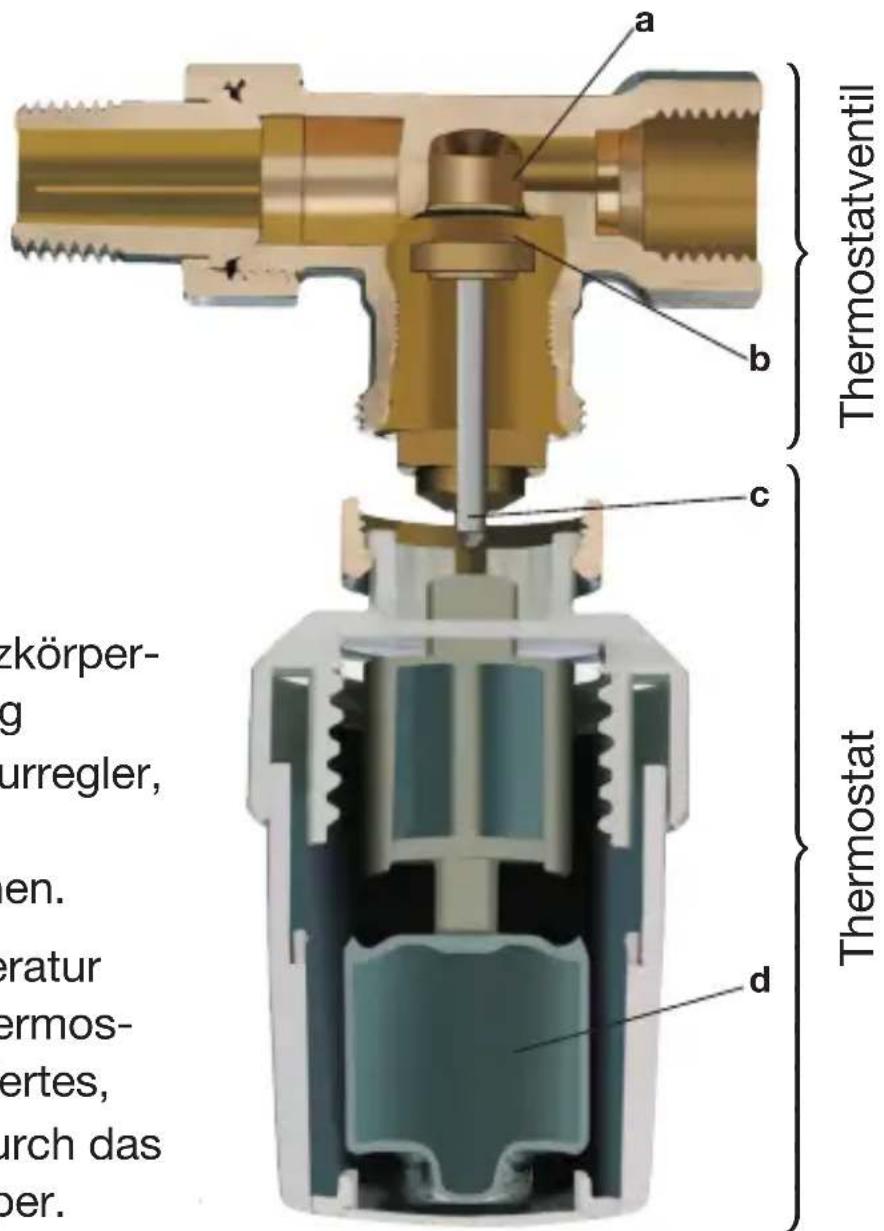

a Ventilsitz
b Ventildichtung
c Ventilspindel
d Fühler

a b c d Thermostatventil Thermostat zkörper- g urregler, en. eratur ermos- ertes, urch das per.

Thermostatische Heizkörper- ventile sind selbsttätig arbeitende Temperaturregler, die aus Ventil und Thermostaten bestehen.

Liegt die Raumtemperatur unterhalb des am Thermos- taten eingestellten Wertes, fließt Warmwasser durch das Ventil in den Heizkörper.

Die Raumluft wird jetzt so lange erwärmt, bis der eingestellte Wert erreicht ist. Hierbei dehnt sich die Flüssigkeit im Fühler (d) aus.

Dadurch wird die Ventildichtung (b) durch die Ventilspindel (c) in den Ventilsitz (a) gedrückt. Die Warmwasserzufuhr wird unterbrochen und die Luft folglich nicht mehr erwärmt.

Sinkt die Raumtemperatur ab, so zieht sich die Flüssigkeit im Fühler wieder zusammen. Das hat zur Folge, daß das Ventil wieder geöffnet und der Heizvorgang eingeleitet wird.

Montage

Die Montage und Erstinbetriebnahme darf zum Erhalt der Werksgarantie nur durch einen anerkannten Heizungsfachbetrieb erfolgen.

Leistungsangebot

Der Heizkörperthermostat „Uni LH“ kann:

– die Raumtemperatur regeln
– die Raumtemperatur bei Bedarf absenken oder erhöhen
- den Einstellbereich individuell begrenzen (durch Ihren Heizungsinstallateur)
– eine Einstellung blockieren (durch Ihren Heizungsinstallateur)
– die Räume vor Frostschäden bewahren
– die Wunschtemperatur durch Markieren mit der Memo-Scheibe leichter wiederfinden.

Wartung

Der Thermostat ist wartungsfrei.

Reinigung

Die Reinigung darf nur mit milden Haushaltsreinigern in Verbindung mit warmem Wasser durchgeführt werden.

Scheuer-, Lösungs- und scharfe Reinigungsmittel beschädigen u.U. die Oberfläche des Thermostaten.

Der Thermostat darf nicht im Geschirrspüler gereinigt werden.

Entsorgung

Bei der Entsorgung des Thermostaten darf dieser nicht zerstört werden, um ein Austreten der Flüssigkeit aus dem Fühler zu verhindern.

Der Thermostat unterliegt der Sondermüllbehandlung! Ausgebaute/defekte Thermostate werden vom Hersteller Oventrop zurückgenommen und fachgerecht entsorgt. Adresse siehe letzte Seite.

Der Einbau der Thermostatventile muß entsprechend den individuellen Raumverhältnissen vorgenommen werden.

Thermostate müssen die Raumluft ungehindert „fühlen“ können. Voraussetzung für eine einwandfreie Regelung ist also, daß die zirkulierende Raumluft den Fühler ungehindert umströmen kann. Das ist, wie die nachfolgenden Beispiele zeigen, nicht immer gegeben.

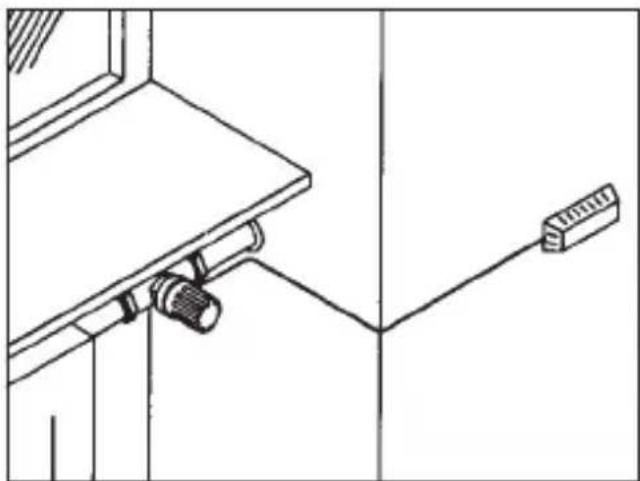

Darum sollte ein Thermostat mit Fernfühler eingebaut werden, wenn ...

der Heizkörper in einer Nische

Fernfühler

oder

der Heizkörper mit senkrecht stehendem Thermostaten installiert ist.

Fühler und Fernverstellung

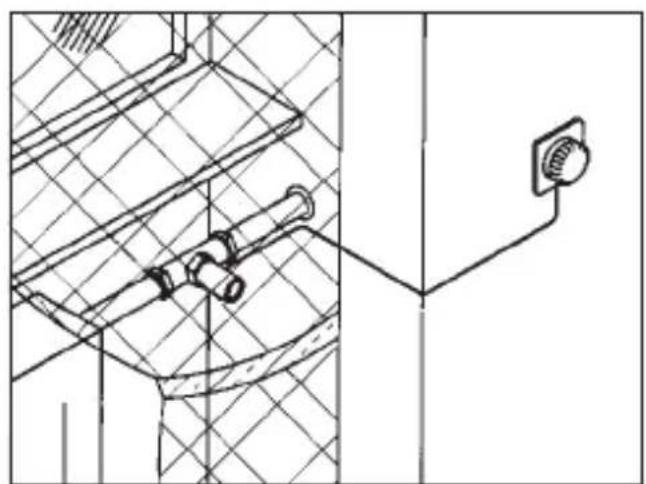

Ein Thermostat mit Fernverstellung sollte montiert werden, wenn ...

der Heizkörper hinter Vorhängen, Einbaumöbeln etc.

oder

der Heizkörper unter einer Fensterbank installiert ist.

Einstellen Ihrer Wunschtemperatur

Drehen Sie den Handgriff des Thermostaten so weit, bis die entsprechende Merkzahl oder ein Teilstrich gegenüber der Einstellmarke steht.

Der Einstellbereich erstreckt sich von der Merkzahl „0“ (bei Art.-Nr. 101 14 65) über die Frostschutzstellung „*“ bis zur Merkzahl „5“.

Die Teilstriche zwischen den Merkzahlen „2“ und „4“ entsprechen jeweils einer Raumtemperaturänderung von 1°C.

	Beispiele:
5	- ca. 28 °C	Schwimmbad (Der Einstellbereich zwischen „4“ und „5“ sollte aus Energiespargründen nicht gewählt werden.)
4	- ca. 24 °C	Bad
3	- ca. 20 °C	Wohnzimmer Esszimmer Grundeinstellung „3“ Kinderzimmer
2	- ca. 16 °C	Diele, Flur Hobbyraum, Schlafzimmer
1	- ca. 12 °C	Keller
*	- ca. 7 °C	Frostschutzstellung
0	-	Absperrung des Heizkörpers

Die angegebenen Temperaturen werden nur bei entsprechenderAuslegung der gesamten Heizungsanlage erreicht!

Begrenzen und Blockieren

Der Einstellbereich des Thermostaten kann zusätzlich begrenzt oder blockiert werden. Wenden Sie sich bitte hierzu an Ihren Heizungsfachbetrieb.

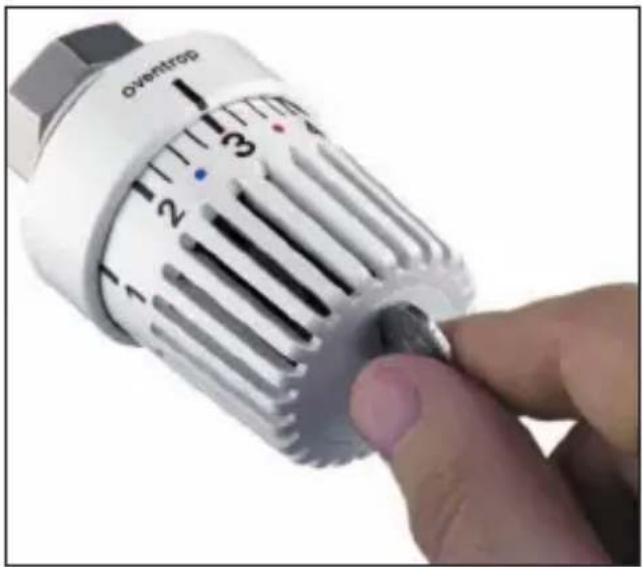

Ihr Oventrop Thermostat ist mit einer Memo-Scheibe ausgestattet, die ein Wiedereinstellen Ihrer Wunschtemperatur nach Verstellung des Handgriffes sehr vereinfacht.

Hierzu wird die Einstellung Ihrer Wunschtemperatur wie folgt markiert:

1. Wählen Sie bitte Ihre Wunschtemperatur durch Drehen des Handgriffes (z.B. Merkzahl „3“ ca. 20°C) gegenüber Einstellmarke.

2. Drehen Sie bitte unter Zuhilfenahme einer Münze o.ä. die Memo-Scheibe so lange, bis deren Einkerbung auf die Merkzahl (in diesem Beispiel „3“) zeigt.

Einstellung der Wunsch-temperatur Einstell- marke Erlasibore Einstellhöfe Homo- Scheibe „eine Linie“ Einkerbung

Jetzt sollten die Einkerbung, die Einstellung Ihrer Wunsch-temperatur und die Einstellmarke „eine Linie“ bilden.

Nach einer Verstellung des Handgriffes können Sie die Einstellung Ihrer Wunschtemperatur wie folgt wiederfinden: Der Handgriff ist so zu drehen, daß die Einkerbung der Memo-Scheibe und die Einstellmarke wieder „eine Linie bilden“.

Absenken der Temperatur

Um Heizkosten zu sparen, sollte die Raumtemperatur z. B. nachts oder bei längerer Abwesenheit „abgesenkt“ werden. Hierzu ist der Thermostat auf einen niedrigeren Wert einzustellen, z. B. von Merkzahl „3“ auf „2“. Sie sollten auch bei Nichtnutzung der Räume von mehreren Stunden „absenken“.

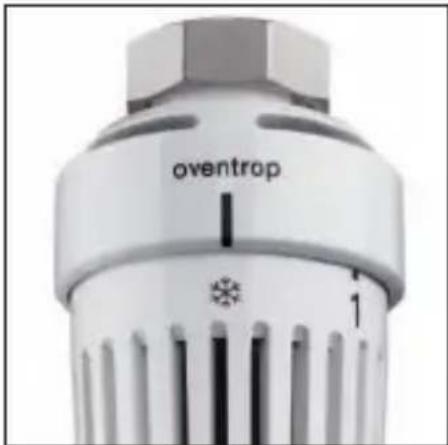

Frostschutz

Die Frostschutzstellung beugt dem Einfrieren der Heizungsanlage vor. Wollen Sie die Wohnung für längere Zeit verlassen, z. B. im Winterurlaub, so ist der Handgriff des Thermostaten nach rechts zu drehen, bis das Frost-schutzsymbol der Einstellmarke gegenüber steht.

Sobald die Raumtemperatur unter 7°C absinkt, öffnet das Ventil automatisch die Wasserzufuhr zum Heizkörper. Hierdurch wird das Einfrieren der Heizungsanlage sicher verhindert.

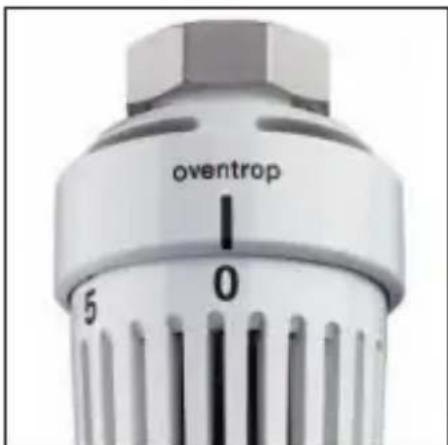

Absperrung

Nur Art.-Nr. 101 14 65. Nach Überwinden des Anschlages am Frostschutzsymbol können Sie die Skalenkappe auf „0“ stellen. Damit ist der Heizkörper vollständig abgesperrt. Beachten Sie, daß bei der Einstellung kein Frostschutz gegeben ist und der Heizkörper einfrieren kann.

overtrop 1 0 5

Belüften der Räume

Da die Luft während der Heizperiode relativ schnell verbraucht wird, sollte sie durch Frischluft ausgetauscht werden. Dazu ist es notwendig, die Fenster kurz, aber weit, zu öffnen.

Zu Beginn des Lüftens ist der Handgriff des Thermostaten bis zum Frostschutzsymbol „*“ zu drehen. Nach dem Lüften ist die vorherige Einstellung durch Drehen des Handgriffes des Thermostaten wieder einzustellen.

Fremdenergienutzung

Lampen, Sonneneinstrahlung, eingeschaltete Elektrogeräte sowie im Raum befindliche Personen sind Wärmequellen, die die Raumtemperatur anheben. Dieser Wärmegewinn wird vom Thermostatventil sofort erkannt und bewirkt eine Reduzierung der Heizwärmeabgabe des Heizkörpers. Dadurch kann der Heizkörper vorübergehend abkühlen.

Technische Daten Einstellbereich: 7°C – 28°C

Richtwertskala: 0 ✉ 1 - 5

Fühlerelement: Flüssig-

keitsfühler

Max. Fühlertemperatur: 5 0°C

Max. Heizmitteltemperatur: 120 °C

Lagertemperatur: -10-+50^

Ertastbare Einstellhilfe

Bei ungünstigen Lichtverhältnissen bzw. für Sehbehinderte Wiederauffinden der Grund-einstellung „3“ über die ertastbare Einstellhilfe. Von der Grundeinstellung „3“ aus können weitere Einstellungen leicht gefunden werden.

E Einbauhinweise 4, 5

Einkerbung 7

Einstellhilfe 1, 9

Einstellmarke 1,

Einstellung 7

Energieeinsparung 6, 8

Entsorgung 3

Esszimmer 6

F Fensterbank 5

Fernfühler 4

Fernversteller 5

Flur 6

Fremdenergienutzung 9

Frostschutz 8

Funktions-

beschreibung 2

G Gewindeanschluss 1

Grundeinstellung 1, 6, 9

H Heizkörper 4,8

Heizkostensenkung 8

Heizungsfachbetrieb 3,12

Hersteller 12

Hobbyraum 6

I Installation (Fachbetrieb) 3

K Keller 6

Kinderzimmer 6

Kundendienst 12

Seite

L Lampen 9

Leistungsangebot 3

Lüften 9

M Markieren 7

Memo-Scheibe 1,7

Merkzahl 1,6,7

Montage 3

N Nachtabsenkung 8

Notizen 11

R Raumtemperatur 2

7 Reinigung 3

Richtiges Lüften 9

S Schlafzimmer 6

Schlechte Licht- verhältnisse 9

Sehbehinderte 9

Service 12

Sonneneinstrahlung 9

Sparen durch Absenken 8

T Technische Daten 9

Teilebeschreibung 1

Teilstrich 1,6

Temperatureinstellung 6

Temperaturregler 2

V Vorhänge 5

Vorsichtsmaßnahme

(Geschirrspüler) 3

W Wartung 3

Wichtige Hinweise 3

Winterurlaub 8

Wohnzimmer 6

Wunschtemperatur 3,6,7

Z Zimmertemperatur 6

Kundendienst

Bei Störungen oder Rückfragen wenden Sie sich bitte an den unten genannten Heizungsfachbetrieb oder direkt an die Firma Oventrop.

Heizungsfachbetrieb

Stempel

Hersteller

F.W. OVENTROP GmbH & Co. KG

Paul-Oventrop-Straße 1

D-59939 Olsberg

Telefon [phone]

Telefax (0 29 62) 82-400

E-Mail [e-mail]

Internet www.oventrop.de
