BEDIENUNGSANLEITUNG SAP-XR188EH SANYO

Bewahren Sie bitte diese

Bedienungsanleitung auf.

BEZEICHNUNG DER TEILE UND BETRIEBSWAHLSCHALTER 3

AUFSTELLUNGSORT 4
ELEKTRISCHE ERFORDERNISSE 4
SICHERHEITSANWEISUNGEN	4
BENUTZUNG DER FERNBEDIENUNG 4
• Einsetzen der Batterien 4
• Wahlschalter des Temperatursensors (SENSOR) 5
• Position der Fernbedienung 5
• Betriebsweise mit Fernbedienung 5
• Anwendung der Fernbedienung 5
FERNBEDIENUNG	6
EINSTELLUNG DER UHR 7
KÜHLUNG - HEIZUNG	7
AUTOMATISCHER BETRIEB	7
ENTFEUCHTUNG	7
WAHL DER VENTILATOR-GESCHWINDIGKEIT	8
NACHT-PROGRAMM	8

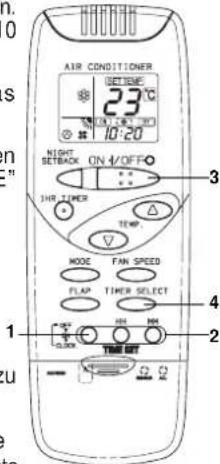

TIMER-EINSTELLUNG	8
1-STUNDE TIMER EINSTELLUNG	9
LUFTSTROM-EINSTELLUNG	9
BETRIEBSWEISE OHNE FERNBEDIENUNG	9

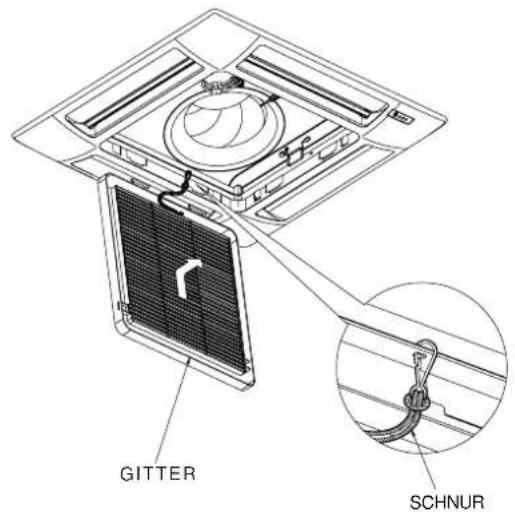

PFLEGE UND WARTUNG 9

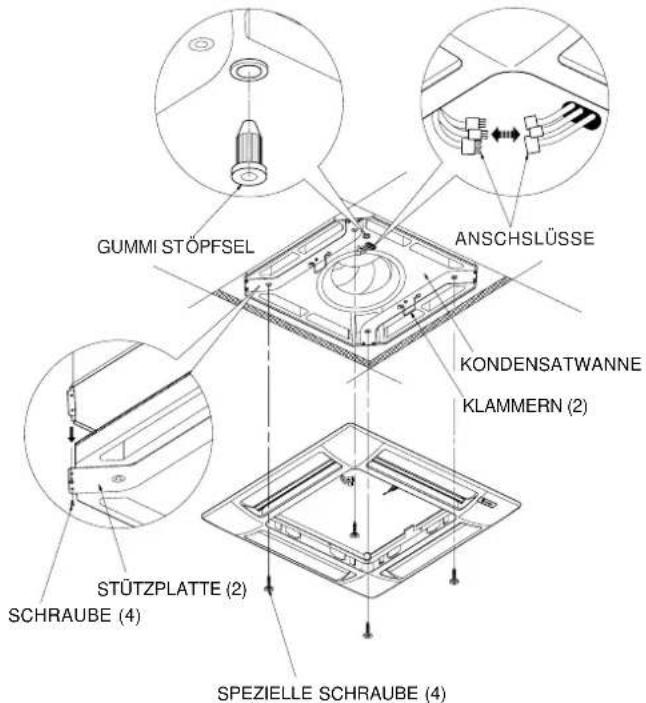

AUßERGEWÖHNLICHE WARTUNGSARBEITEN 10
RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH	10
FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN	11

INFORMATIONEN ÜBER DAS PRODUKT

Falls Schwierigkeiten oder Fragen zu diesem Klimagerät entstehen, werden nachfolgende Informationen verlangt. Die Modell- und Seriennummen sind auf dem Namensschild ersichtlich, das sich auf dem unteren Teil des Klimageräts befindet.

Modellnummer

Seriennummer

Kaufdatum

Anschrift des Fachhändlers

Telefonnummer

WARNZEICHEN

In dieser Bedienungsanleitung werden die folgenden Zeichen verwendet um den Benutzer und das Kundendienstpersonal gegen persönliche oder Gefahren für das Produkt zu warnen.

WARNUNG

Dieses Zeichen warnt gegen Gefahren oder Eingriffe, welche schwere Verletzungen oder sogar den Tot verursachen könnten.

VORSICHT

Dieses Zeichen warnt gegen Gefahren oder Eingriffe, welche das Produkt schwer beschädigen könnten.

HINWEIS

Dieses Klimagerät ist mit der Kühlung und Ventilation Funktionen COOL / DRY Models, Kühlung, Entfeuchtung und Heizung Funktionen COOL / DRY / HEAT Models ausgestattet. Weitere Details zu diesen Funktionen werden nachfolgend aufgeführt. Bei der Verwendung dieses Klimagerät müssen folge Anweisungen befolgt werden.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem CE -Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:

– Niederspannungsrichtlinie 73/23 EWG und 93/68 EWG.

– Elektromagnetische Verträglichkeit 89/336 EWG, 92/31 und 93/68 EWG.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EUROPÄISCHEN RICHTLINIE 2002/96/EG

Am Ende seiner Nutzzeit darf dieses Gerät nicht zusammen mit dem Hausmüll beseitigt werden. Es darf zu den örtlichen Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines elektrischen und elektronischen Gerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrichtsmäßige Entsorgung bedingt ist. Zudem ermöglicht wird die Wiederverwertung der Materialen, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt Zur Erinnerung an die Verpflichtung, die diese Geräte getrennt zu beseitigen, ist das Produkt mit einer durchgestrichen Mülltonne gekennzeichnet.

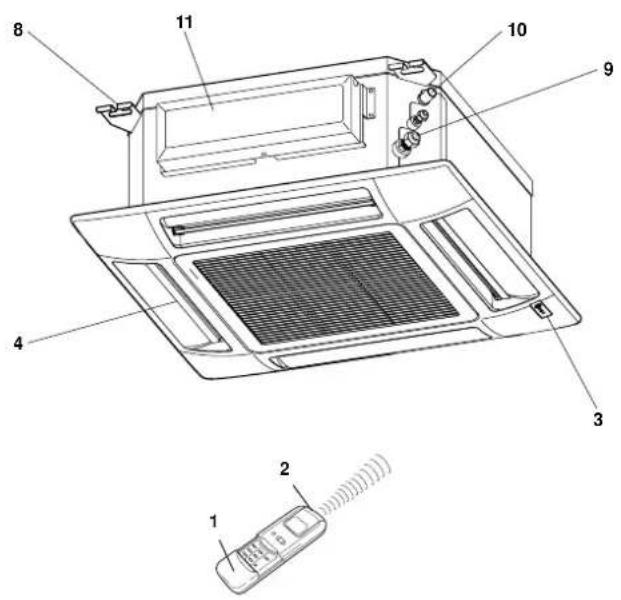

INNEREINHEIT

1. Fernbedienung.
2. Sensor: Mißt die Raumtemperatur in der Umgebung der Fernbedienung. Das Klimagerät wird in Abhängigkeit zur Raumtemperatur eingestellt.
3. Empfänger: Empfängt die von der Fernbedienung gesendeten Infrarot-Signale (Sender).
4. Luftzufuhr: Verteilt die behandelte Luft im Raum von vier Seiten (Luftleitklappen).

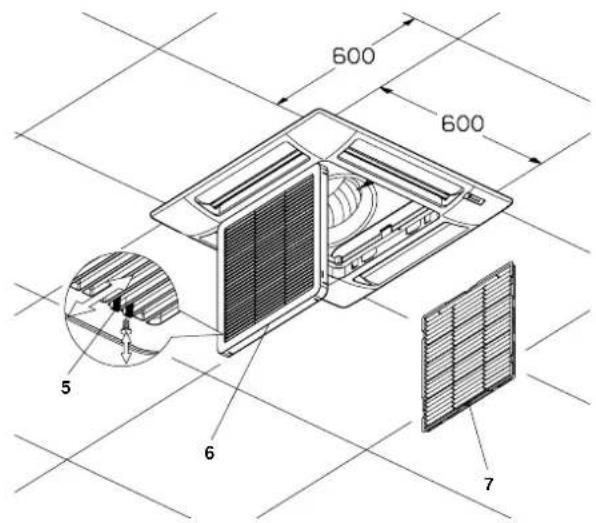

5. Lasche für Ansaugsgitter, an beiden Seiten.

600 600 5 6 7

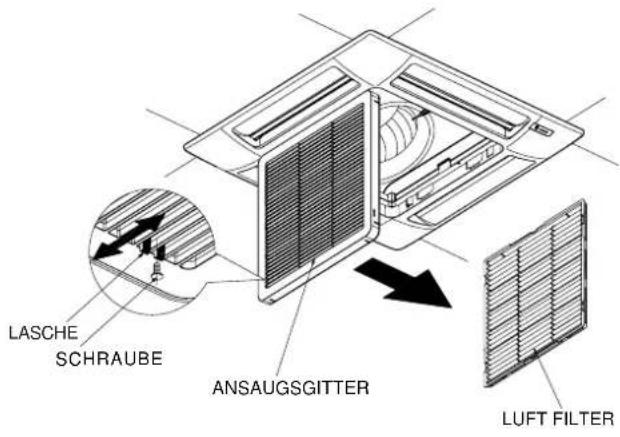

1. Ansaugsgitter: Die Raumluft wird angesaugt und über einen Filter, der den Staub zurückhält, geführt.
2. Luftfilter.
3. Aufhängungs-Halterungen.
4. Kühlverbindungen.
5. Kondenswasser-Auslaß-Verbindung.
6. Elektrische Komponentenkasten.
7. Sensor: Mißt die Raumtemperatur in der Umgebung der Einheit; wenn die Fernbedienung nicht aktiv ist, wird das Klimagerät von der gemäßten Temperatur eingestellt.

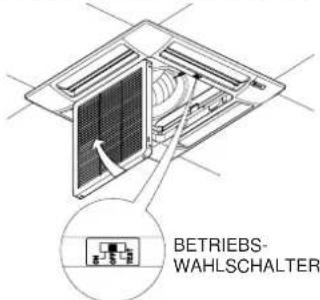

8. Betriebswahlschalter.

Position ON (eingeschaltet): In dieser Position arbeitet das Klimagerät unter der Kontrolle der Fernbedienung.

Der Wahlschalter muß normalerweise auf dieser Position stehen.

Position OFF (ausgeschaltet): Der Wahlschalter ist auf diese Position umzustellen, wenn das Klimagerät für mehrere Tage nicht benutzt werden soll.

WARNUNG

Die Position OFF unterbricht die Stromversorgung nicht. Den Hauptschalter zum Ausschalten des Klimagerätes benutzen.

VORSICHT

Position TEST:

Diese Position darf nur für Betriebsprüfungen von Seiten des technischen Kundendienstes benutzt werden. Den Schalter während der normalen Betriebsweise nicht in dieser Position lassen.

1. Betriebsleuchte (OPER): Leuchtet bei Inbetriebnahme der Einheit auf.
2. STANDBY Anzeige (aktiv nur für Wärmepumpe Ausführung) leuchtet:
   – während der Vorheizzeit
   – während der Abtauung
   – wenn die auf der Fernbedienung eingestellte Temperatur erreicht wird.

Die Leuchtanzeige erlischt automatisch am Ende

• der Abtauung
• der Vorheizzeit

Zur Beibehaltung einer konstanten Raumtemperatur wird das Klimagerät eine leichte Belüftung während der Vorheizzeit oder wenn die Heizung vom Thermostat unterbrochen ist, weiterhin produzieren (Ausführung Wärmepumpe).

1. Leuchtanzeige TIMER: Sie leuchtet auf, wenn die Einheit vom Timer kontrolliert wird.

AUFSTELLUNGSORT

- Es wird empfohlen, dieses Klimagerät von einem qualifizierten Techniker unter Beachtung der beiliegenden Aufstellungsanweisung aufstellen zu lassen.

WARNUNG

• Dieses Klimagerät nicht an Orten aufstellen, in denen Rauch, brennbares Gas oder viel Feuchtigkeit vorhanden sind, wie z.B. in einem Treibhaus.
• Das Klimagerät nicht dort aufstellen, wo Geräte übermäßig Hitze erzeugen.
• Das Klimagerät nicht an Orten aufstellen, in denen es von Wassertropfen naß gemacht werden könnte (z.B. in den Waschküchen).

Zu vermeiden

Um das Klimagerät vor übermäßiger Korrosion zu schützen, ist die äußere Einheit nicht dort aufzustellen, wo sie direkt Meerwasserspritzern oder schwefeligen Dämpfen in Luftkurorten ausgesetzt ist.

ELEKTRISCHE ERFORDERNISSE

• Vergewissern Sie sich vor der Aufstellung, daß die Netzspannung in Ihrem Büro oder Haus die gleiche ist, die auf dem Typenschild des Klimagerätes angegeben wurde.
• Alle elektrische Anschlüsse müssen den örtlichen elektrischen Vorschriften entsprechen. Wegen Einzelheiten den Händler oder einen Elektriker fragen.
• Jede Einheit muß ordnungsgemäß mit einer Masseleitung geerdet sein.
• Die elektrischen Anschlüsse müssen von einem spezialisierten Elektriker durchgeführt werden.

VORSICHT

GILT NUR FÜR AUßENEINHEIT MODELLE C/CLR/CNR18X

Nach längeren Zeiten außer Betrieb, ist die Stromversorgung zum System wenigstens fünf (5) Stunden vor Anlauf des Klimagerätes einzuschalten.

SICHERHEITSANWEISUNGEN

• Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie die Klimaanlage anschließen. In Zweifelsfällen wenden Sie sich bitte an den Händler oder an das autorisierte Kundendienstzentrum.
• Diese Klimaanlage wurde entworfen, um ideale klimatische Bedingung in Ihrem Zimmer zu schaffen. Sie soll nur für diesen spezifischen Zweck und wie in diesem Handbuch beschrieben, benutzt werden.

WARNUNG

• Niemals Benzin oder andere entzündbare Flüssigkeiten in der Nähe der Klimaanlage anwenden oder aufbewahren. Dies ist sehr gefährlich.
• Dazu keine Schaltgeräte, die keinen Schutz IPX1 (Schutz gegen senkrechten Wasseranfall) haben, unter der Einheit installieren.
• Der Hersteller übernimmt keinerlei Verantwortung in den Fällen, in denen die Sicherheits- und Unfallverhütungs-Vorschriften nicht beachtet werden.

VORSICHT

• Niemals den Stromversorgungs- Hauptschalter benutzen, um das Klimagerät ein/auszuschalten. Immer die ON/OFF-Taste auf der Fernbedienung oder den Wahlschalter auf der Einheit benutzen.
• Niemals Gegenstände in die Klimaanlage hineinstecken. Es ist sehr gefährlich, da sich der Ventilator mit hoher Geschwindigkeit dreht.
• Kinder nicht mit der Klimaanlage spielen lassen.
• Das Zimmer nicht zu stark abkühlen, wenn sich darin kleine Kinder oder Kranke aufhalten.

BENUTZUNG DER FERNBEDIENUNG

EINSETZEN DER BATTERIEN

• Den Deckel der Fernbedienung in Pfeilrichtung schieben und abnehmen.
• Zwei Batterien von 1,5 V-DC Art AAA alkaline einsetzen. Die Pole, wie auf der Fernbedienung angegeben, beachten.
  • Die mittlere Betriebsdauer der Batterien ist 6 Monate. Sie hängt davon ab, wie oft die Fernbedienung

benutzt wird. Die Batterien bei längerer Nichtbenutzung der Fernbedienung (mehr als 1 Monat) herausnehmen.

Mit einer Spitze, z.B von einer Feder oder eines Bleistiftes, die ACL-Taste nach dem Auswechseln der Batterien drücken. (Dieser Vorgang erlaubt die korrekte Nullung aller Programme. Die Fernbedienung muß wieder eingestellt werden).

Die Batterien auswechseln, wenn die Leuchtanzeige zur Signalübetragung von der Fernbedienung nicht blinkt oder, wenn das Klimagerät auf die Fernbedienungsbefehle nicht reagiert.

ACL-TASTE

WAHLSCHALTER DES TEMPERATURSENSORS (SENSOR)

• Unter normalen Bedingungen wird die Raumtemperatur von dem in der Fernbedienung angebrachten Sensor gemessen und kontrolliert.
• Diese Taste aktiviert den in der Inneneinheit angebrachten

Temperatursensor. Mit einer Spitze (z.B. einer Feder oder eines Bleistiftes) diese Taste drücken, das 📋 Symbol erscheint auf der Anzeige. Das Klimagerät wird nach der Ansaugluft-Temperatur (mittlere Raumluft-Temperatur) eingestellt.

FLAP TIMER SELECT OFF ON CLOCK HH MM TIME SET ADDRESS SENSOR ACL

ANMERKUNG

Bei normalen Aufstellungen wird es empfohlen, den in der Fernbedienung angebrachten Temperatursensor aktiviert zu lassen.

Die Ferbedienung überträgt das Temperatursignal in regelmäßigen Abständen von drei Minuten an das Klimagerät. Falls dieses Signal aufgrund einigen Störungen mehr als zehn Minuten lang ausbleibt,

schaltet das Klimagerät zur FERNBEDIENUNGSANZEIGE Regelung der Raumtemperatur auf

den in die Inneneinheit eingebauten Temperatur-Sensor um. In einem solchen Fall weicht die am Aufstellungsort der Inneneinheit erfaßte Temperatur u.U. geringfügig von der Temperatur in der Nähe der Fernbedienung ab.

POSITION DER FERNBEDIENUNG

Die Fernbedienung kann an die Wand montiert oder in nicht befestigter Position benutzt werden. Um eine einwandfreie Betriebsweise der Einheit zu gewährleisten, ist zu vermeiden, die Fernbedienung wie folgt aufzustellen:

- Direkt den Sonnenstrahlen aus-gesetzt.

• Hinter einem Vorhang oder anderen bedeckten Stellen.
• In einem Abstand größer als 8 m vom Klimagerät.
• Wo sie von der Ausgangsluft des Klimageräts erreicht wird.
• An übermäßig warmen oder zu kalten Stellen.
• Wo sie elektrischen oder magnetischen Interferenzen ausgesetzt sein könnte.
• Wo Hindernisse zwischen Fernbedienung und Klimagerät bestehen. (Die Fernbedienung sendet alle 3 Minuten ein Kontrollsignal).

1. Nicht ortsfeste Position an einer Wand

• Die Fernbedienung momentan in die gewünschte Position anbringen.
- Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist.
• Die Halter mit zwei Schrauben in die Wand einschrauben und die Fernbedienung anhängen.

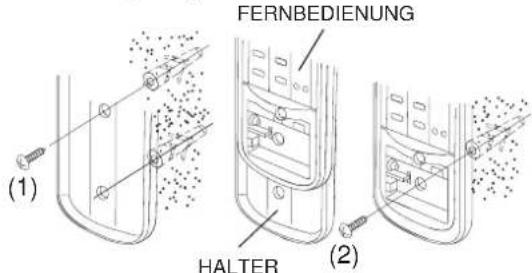

2.Feste Position an einer Wand

• Die Fernbedienung momentan in die gewünschte Position anbringen.
- Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist.
• Die Halter in die Wand mit einer Schraube einschrauben
• Die Batterien von der Fernbedienung herausnehmen.
• Das im Batteriefach vorgebohrte Loch bestimmen.
- Durch das vorgebohrte Loch die Fernbedienung an der Wand mit der gelieferten Schraube einschrauben.
• Die beiden Batterien einsetzen und den korrekten Betrieb der Fernbedienung überprüfen.

FERNBEDIENUNG (1) HALTER (2)

BETRIEBSWEISE MIT FERNBEDIENUNG

VORSICHT

Überprüfen Sie, daß der Hauptschalter der Stromversorgung auf ON ist und daß sich der Betriebs-Wahlschalter auf der inneren Einheit auf Position ON befindet.

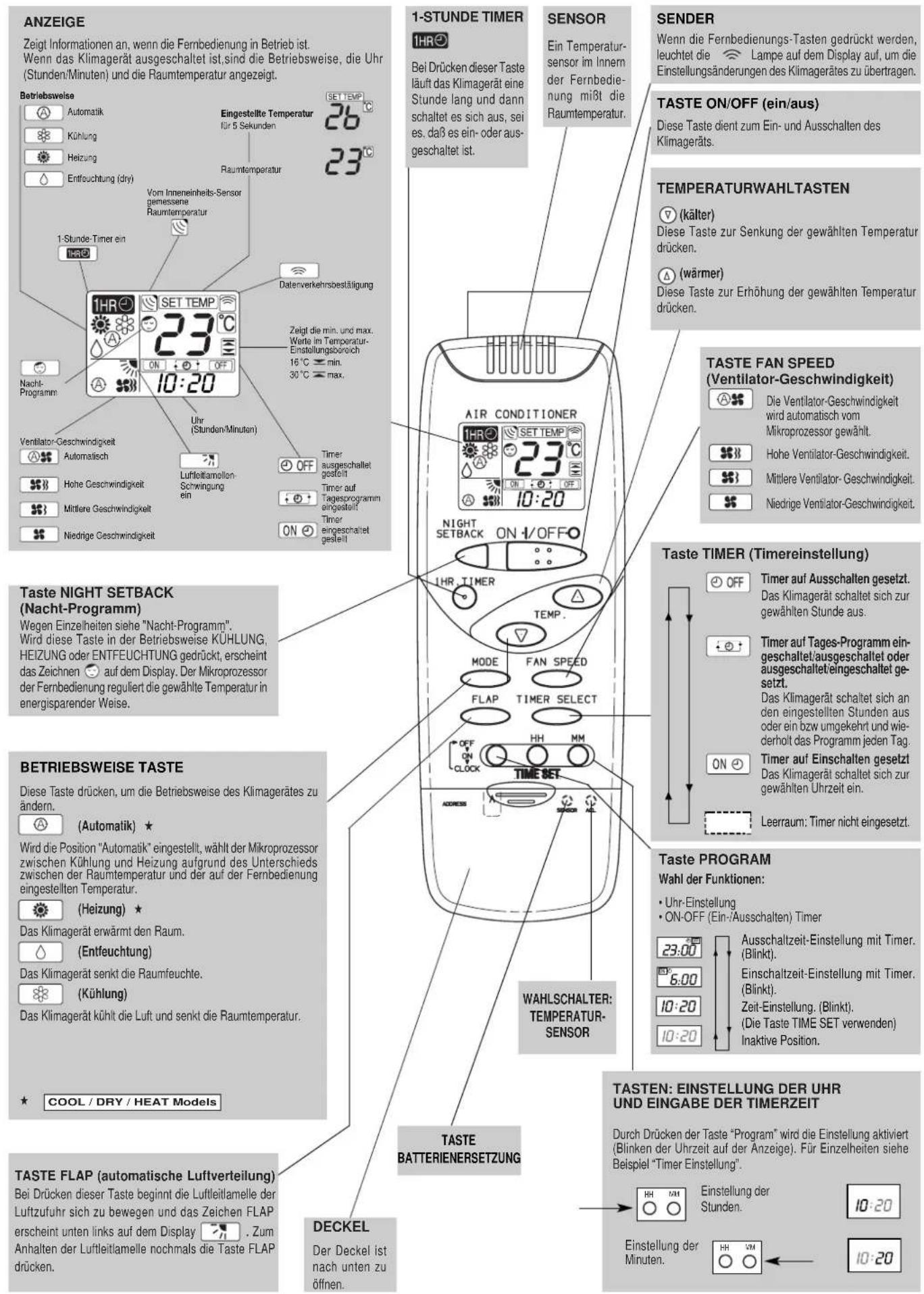

ANWENDUNG DER FERNBEDIENUNG

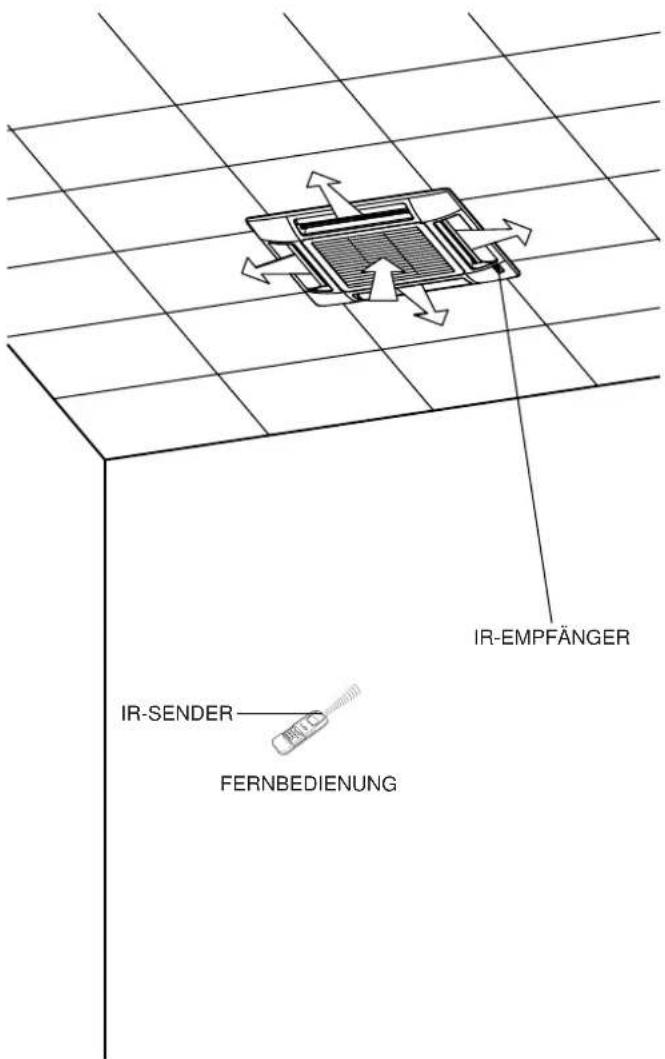

Der IR-Sender der Fernbedienung auf den Empfänger auf dem Klimagerät richten.

IR-EMPFÄNGER IR-SENDER FERNBEDIENUNG

ANZEIGE Zeigt Informationen an, wenn die Fernbedienung in Betrieb ist. Wenn das Klimagerät ausgeschaltet ist, sind die Betriebsweise, die Uhr (Stunden/Minuten) und die Raumtemperatur angezeigt. Betriebsweise Automatik Kühlung Heizung Entouchting (dry) 1-Stunde-Timer ein 1HR SET TEMP 23°C ON OFF Rumtemperatur Eingestellte Temperatur für 5 Sekunden SET TEMP 26°C 23°C 10:20 Rumtemperatur Vom Inneneinhalts-Sensor gemessene Raumtemperatur Datenverkehrsbestätigung Nacht-Programm Uhr (Stunden/Minuten) Ventilator-Geschwindigkeit Automatisch Hohe Geschwindigkeit Mittlere Geschwindigkeit Niedrige Geschwindigkeit Lufthistamellon-Schwingung ein OFF Timer ausgeschaltet gestellt Timer auf Tagesprogramm eingestellt Timer eingeschaltet gestellt AIR CONDITIONER IHR SET TEMP 23°C ON OFF TASTE ON/OFF (ein/aus) Diese Taste dient zum Ein- und Ausschalten des Klimageräts. TEMPERATURWAHLTASTEN (kälter) Diese Taste zur Senkung der gewählten Temperature drücken. (wärmer) Diese Taste zur Erhöhung der gewählten Temperature drücken. TASTE FAN SPEED (Ventilator-Geschwindigkeit) Die Ventilator-Geschwindigkeit wird automatisch vom Mikroprozessor gewählt. Hohe Ventilator-Geschwindigkeit. Mittlere Ventilator-Geschwindigkeit. Niedrige Ventilator-Geschwindigkeit. Taste NIGHT SETBACK (Nacht-Programm) Wegen Einzelheiten siehe "Nacht-Programm". Wird diese Taste in der Betriebsweise KÜHLUNG, HEIZUNG oder ENTFEUCHTUNG gedrückt, erscheint das Zeichnen auf dem Display. Der Mikroprozessor der Fernbedienung reguliert die gewählte Temperatur in energisparender Weise. BETRIEBSWEISE TASTE Diese Taste drücken, um die Betriebsweise des Klimagerätes zu ändern. (Automatik) ★ Wird die Position "Automatik" eingestellt, wählt der Mikroprozessor zwischen Kühlung und Heizung aufgrund des Unterschieds zwischen der Raumtemperatur und der auf der Fernbedienung eingestellten Temperatur. (Heizung) ★ Das Klimagerät erwärmt den Raum. (Entfeuchtung) Das Klimagerät senkt die Raumfeuchte. (Kühlung) Das Klimagerät kühlt die Luft und senkt die Raumtemperatur. ★ COOL / DRY / HEAT Models TASTE PROGRAM Wahl der Funktionen: • Uhr-Einstellung • ON-OFF (Ein-Ausschalten) Timer 23:00 6:00 10:20 10:20 Ausschaltzeit-Einstellung mit Timer. (Blinkt). Einschaltzeit-Einstellung mit Timer. (Blinkt). Zeit-Einstellung. (Blinkt). (Die Taste TIME SET verwenden) Inaktive Position. TASTEN: EINSTELLUNG DER UHR UND EINGABE DER TIMERZEIT Durch Drücken der Taste "Program" wird die Einstellung aktiviert (Blinken der Uhrzeit auf der Anzeige). Für Einzelheiten siehe Beispiel "Timer Einstellung". HH VM Einstellung der Stunden. HH VM Einstellung der Minuten. 10:20 10:20

EINSTELLUNG DER UHR

1. Die Taste PROGRAM dreimal drücken. Die Stundenangabe beginnt zu blinken.
2. Die Taste HH (TIMER SET) solange drücken, bis die gewünschte

Stunde angezeigt wird. Die Taste MM solange drücken, bis die gewünschten Minuten angezeigt werden. Die Stundenanzeige auf dem Display hört nach 10 Sekunden automatisch zu blinken auf (mit Ausnahme des Symbols « : »).

FLAP TIMER SELECT OFF HH MM CLOCK TIME SET ACONER AC

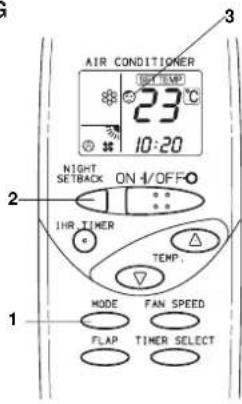

KÜHLUNG

ANMERKUNG

Nachprüfen, daß der Hauptschalter aus ist und der Betriebswahlschalter der Inneneinheit in der Stellung ON (ein) ist.

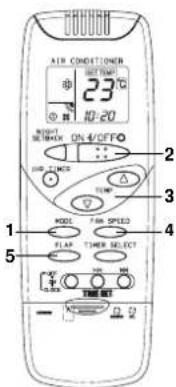

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichnen KÜHLUNG auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP. drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C Minimum und 30 °C Maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

1. Die Taste FAN SPEED drücken, um die Ventilator-Geschwindigkeit einzugeben.
2. Die Taste FLAP betätigen und den Luftstrom auf gewünschte Weise einstellen (siehe Einstellung des Luftstroms)

HEIZUNG

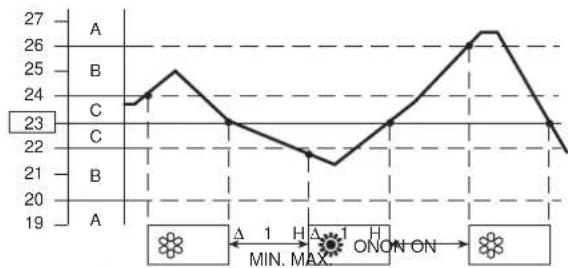

COOL / DRY / HEAT Models

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichnen HEIZUNG auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP. drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C Minimum und 30 °C Maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

1. Die Taste FAN SPEED drücken, um die Ventilator-Geschwindigkeit einzugeben.
2. Die Taste FLAP betätigen und den Luftstrom auf gewünschte Weise einstellen (siehe Einstellung des Luftstroms)

ANMERKUNG

Wird die Funktion "Heizung" gewählt, läuft der Ventilator der Inneneinheit auf sehr nidrige Geschwindigkeit, um einen Kaltluftstrom zu vermeiden. Die Ventilator-Drehzahl nimmt erst zu, wenn der Wärmeaustauscher der Inneneinheit warm genug ist. Während dieses Vorgangs leuchtet die STANBY-Anzeige auf.

ABTAUUNG DER KONDENSATOREINHEIT (AUßENEINHEIT) "STANDBY"

Wenn die Außentemperatur unter 0 °C absinkt, vermindert Eisbildung auf der Kondensatoreinheit die Heizleistung. In diesem Fall schaltet der Mikroprozessor auf Abtaubetrieb und der Ventilator bleibt stehen. Die STANDBY-Anzeige leuchtet während des Abtauvorgangs. Je nach Raum- und Außentemperatur arbeitet das Gerät nach einigen Minuten wieder.

BETRIEB UND LEISTUNG EINES SYSTEMS IN WÄRMEPUMPEN-AUSFÜHRUNG

Ein Klimagerät in Wärmepumpen-Ausführung heizt den Raum, indem es der Außenluft Wärme entzieht. Wenn die Außentemperatur unter 0°C absinkt, kann sich die Leistung des Gerätes vermindern.

Wird der gewünschte Temperaturwert mit einem Klimagerät nicht erreicht, muß ein weiteres Klimagerät verwendet werden.

AUTOMATISCHER BETRIEB

COOL / DRY / HEAT Models

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichnen AUTOMATIK auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP. drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C Minimum und 30 °C Maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

Das Klimagerät wählt automatisch zwischen Heizung und Kühlung (bzw. umgekehrt), so daß die gewählte Temperatur ständig gehalten wird.

1. Die Taste FAN SPEED drücken, um die Ventilator-Geschwindigkeit einzugeben.

Beispiel eines Betetriebsschema in (Auto) Betriebsweise mit einer eingestellten Raumtemperatur von 23°C.

Das Klimagerät wechselt die Betriebsweise (von kalt auf warm oder umgekehrt) je nach dem welcher Fall auftritt:

• BÈREICH A: ändert, wenn die Temperatur mindestens 3°C von der auf der Fernbedienung eingegebenen Temperatur variiert.
• BEREICH B: ändert nach einer stunde nach dem der Kompressor gestoppt wurde, wenn die Temperatur mindestens 1°C von der auf der Fernbedienung eingegebenen Temperatur variiert.
• BEREICH C: ändert nie, wenn die Temperatur nicht mindestens mehr als 1°C gegenüber der auf der Fernbedienung eingegebenen Temperatur variiert.

ENTFEUCHTUNG

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichnen ENTFEUCHTUNG auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP. (3) drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C Minimum und 30 °C Maximum).

Jetzt führt das Gerät das ON/OFF Programm automatisch aus.

ANMERKUNG: Die eingestellte Raumtemperatur könnte senken.

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR DIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

ANMERKUNG

• Wählen Sie die Funktion "Entfeuchtung", wenn Sie die Raumluftfeuchte senken wollen.
• Wenn die Funktion "Entfeuchtung" gewählt wird, läuft der Ventilator mit niedriger und sehr niedrigere Geschwindigkeit zyklisch alle 20 und 10 Sekunden an.
  Die Funktion "Entfeuchtung" darf bei einer Innentemperatur unter 15 °C nicht gewählt werden!.

WAHL DER VENTILATOR-GESCHWINDIGKEIT

AUTOMATIK

Mit der Taste FAN SPEED die Position "AUTO" eingeben. Der Mikroprozessor wird automatisch die Ventilator-Geschwindigkeit kontrollieren. Beim Anlauf des Klimageräts wird der Unterschied zwischen Raumtemperatur und eingegebener Temperatur vom Temperatur-Sensor gemessen und zum Mikroprozessor übertragen, welcher automatisch die geeigneteste Ventilator-Geschwindigkeit wählt.

UNTERSCHIED ZWISCHEN VENTILATORRAUMTEMPERATUR UND GESCHWINDIGKEITEINGEGEBENER TEMPERATUR
Kühlungund Entfeuchtung	2 °C und mehr	Hohe
	Zwischen 2 u. 1 °CMittlere
	Weniger als 1 °CNiedrige
	2 °C und mehr Hohe
	Weniger als 2 °C	Mittlere

ANMERKUNG

Die in der Liste genannten Werte beziehen sich auf das Klimagerät, wenn der Sensor der Fernbedienung aktiviert wurde. (Siehe Wahlschalter des Temperatursensors auf Seite 59). Die Werte können sich ein wenig ändern, wenn der Sensor der Inneneinheit aktiviert wird. (Das Symbol 📋 ist angezeigt).

MANUELL

Zur manuellen Einstellung der Ventilator-Geschwindigkeit die Taste FAN SPEED betätigen und die gewünschte Geschwindigkeit wählen.

Hohe

Geschwindigkeit

Mittlere

Geschwindigkeit

Niedrige

Geschwindigkeit

NACHT-PROGRAMM

• Das Nacht-Programm dient zum Energiesparen.
1. Die Taste MODE drücken, um Kühlung, Entfeuchtung oder Heizung einzustellen.
2. Die Taste NIGHT SETBACK drücken.
3. Das Symbol 📷 erscheint auf dem Display. Zum Löschen desselben nochmals die Taste NIGHT SETBACK drücken.

Was ist das Nacht-Programm?

Zu Beginn kühlt oder heizt das Klimagerät den Raum bis zur eingegebenen Temperatur (SET TEMP) dann hält es an. Nach ca. 30 Minuten wird die eingegebene Temperatur automatisch wie folgt verändert (siehe graphische Darstellungen).

BETRIEBSWEISE	ÄNDERUNG DER EINGEGEBENEN TEMPERATUR
Heizung	Senkung um 2 °C
Kühlung und Entfeuchtung	Erhöhung um 1 °C

Das Klimagerät arbeitet bis zur Erreichung der eingegebenen Temperatur, dann bleibt es stehen. Nach ca. 30 Minuten wird die eingegebene Temperatur erneut um 1 °C in der Kühlphase erhöht und um 2 °C in der Heizphase gesenkt. Auf diese Weise wird Energie gespart, ohne auf den nächtlichen Komfort im Raum verzichten zu müssen.

KÜHLUNG UND ENTFEUCHTUNG

Eingegebene Temperatur Raumtemperatur

HEIZUNG

Eingegebene Temperatur Raumtemperatur

AIR CONDITIONER 23°C 10:20 NIGHT SETBACK ON 1/OFF IHR TIMER TEMP. MODE FAN SPEED FLAP TIMER SELECT

TIMER - EINSTELLUNG

A) WIE DIE AUSSCHALT-UHRZEIT EINZUSTELLEN IST (OFF)

1. Nur einmal die Taste PROGRAM drücken. Die Anzeige OFF und die Zeitanzeige beginnen zu blinken.
2. Die Taste HH solange drücken, bis die gewünschte Stunde angezeigt wird. Die Taste MM solange drücken, bis die gewünschten Minuten angezeigt werden. Die Anzeige auf dem Display zeigt nach 10 Sekunden wieder die laufende Zeit an.
3. Die Taste ON/OFF drücken, um das Klimagerät zu starten.

4. Die Taste TIMER SELECT drücken, um den Timer auf die Funktion "OFF TIME" (Ausschalten) einzustellen.
   B) WIE DIE EINSCHALT-UHRZEIT EINZUSTELLEN IST (ON)

5. Zweimal die Taste PROGRAM drücken. Die Anzeige ON und die Uhrzeit beginnen zu blinken.

6. Die Taste HH solange drücken, bis die gewünschte Stunde angezeigt wird. Die Taste MM solange drücken, bis die gewünschten Minuten angezeigt

werden. Die Anzeige auf dem Display zeigt die laufende Zeit wieder nach 10 Sekunden an.

1. Die Taste ON/OFF drücken, um das Klimagerät zu starten.

2. Die Taste TIMER SELECT viermal drücken, um den Timer auf die Funktion "ON TIME" einzustellen. (Start).

AIR CONDITIONER SETTEMP 23°C 10:20 NIGHT SETBACK ON 4/OFF 3 3HR TIMER TEMP. MODE FAN SPEED FLAP TIMER SELECT 4 TIME SET 2 1 u TO

C) WIE DAS TAGES-PROGRAMM EINSCHALTEN/AUSSCHALTEN (ODER UMGEKEHRT) EINZUSTELLEN IST

1. Den Timer wie unter den Punkten "A" und "B" beschrieben einstellen.
2. Die Taste ON/OFF drücken, um das Klimagerät zu starten.
3. Die Taste TIMER SELECT zweimal drücken, um das Programm des Timers eingeschaltet/ausgeschaltet, oder umgekehrt, einzustellen.

ANMERKUNG

Nach der Timereinstellung die Taste PROGRAM drücken, um die eingegebene Ein/Aus-Uhrzeit zu kontrollieren.

1-STUNDE TIMER-EINSTELLUNG

Durch diese Einstellung läuft das Klimagerät eine Stunde lang, sei es, daß es ein- oder ausgeschaltet ist.

TIMER-EINSTELLUNG.

• Die Timer-Taste 1HR drücken. Auf dem Display wird das Symbol 1-STUNDE 1HR TIMER ON angezeigt.
1-Stunde TIMER-Einstellungs-Löschen.
• Die Taste ON/OFF zum Ausschalten des Klimagerätes drücken.
- Warten, bis das Klimagerät ausgeschaltet ist.
- Nochmals die Taste ON/OFF zum Wiedereinschalten des Klimagerätes drücken.

DISPLAYAM ENDE DER EINSTELLUNG

ANMERKUNG

- Wird die Taste 1HR TIMER gedrückt, nachdem einige Zeit nach der Einstellung vergangen ist, wird die 1-Stunde Einschalt-Zeit wieder in Betrieb gesetzt.

KOMBINATION VOM 1-STUNDE TIMER MIT DEM TAGES-PROGRAMM

• Der 1-Stunde Timer kann nach der Tages-Programm-Einstellung aktiviert werden.
• Wird die Taste 1HR TIME gedrückt, wenn der Timer in AUS programmiert worden ist (Symbol OFF angezeigt), wird diese Programmierung gelöscht, da der 1-STUNDE TIMER aktiviert wird, das Klimagerät arbeitet für eine Stunde, dann hält es.

LUFTSTROM-EINSTELLUNG

• Diese Klimagerät ist mit automatischen Luftleitklappen ausgestattet. Mit Hilfe der Fernbedienung kann die Luftstromrichtung gewählt werden.
• Sich vergewissern, daß die Fernbedienung eingeschaltet ist. Die Taste FLAP drücken. Die vier Luftleitklappen beginnen sich zu bewegen. Wenn Sie sie in einer bestimmten Position anhalten wollen, ist die Taste FLAP nochmals zu drücken.

VORSICHT
Die Luftleitklappen nicht mit den Händen bewegen.

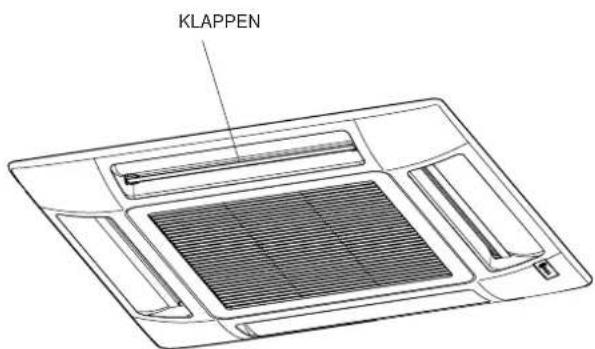

KLAPPEN

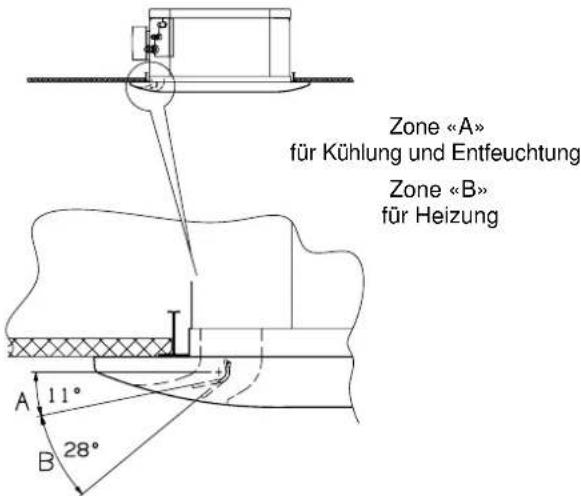

EMPFOHLENE LUFTLEITKLAPPEN-EINSTELLUNG

Zone «A» für Kühlung und Entfeuchtung Zone «B» für Heizung A 11° B 28°

BETRIEBSWEISE OHNE FERNBEDIENUNG

Wenn die Fernbedienung nicht funktioniert oder verloren ging, wie folgt vorgehen:

1. KLIMAGERÄT AUßER BETRIEB.

Wenn Sie das Klimagerät in Betrieb setzen wollen, ist der BETRIEBSWAHLSCHALTER auf OFF und anschließend wieder auf die Position ON zu stellen.

ANMERKUNG

Eingestellte Temperatur und Ventilator Geschwindigkeit bleiben die gleichen, die vor dem Ausschalten gewählt wurden.

Wollen Sie das Klimagerät abstellen, ist der BETRIESWAHL-SCHALTER auf OFF zu stellen.

ANMERKUNG

Stromunterbrechung während des Betriebs.

Beim Auftreten einer Stromunterbrechung hält das Kilmagerät an. Wird die Versorgung wiederhergestellt, schaltet sich das Klimagerät nach 3 Minuten automatisch wieder ein.

BETRIEBS- WAHLSCHALTER

PFLEGE UND WARTUNG

WARNUNG

• Reinigungs- und Instandhaltungs-Vorgänge müssen von speziell ausgebildetem Personal ausgeführt werden.
• Zu Ihrer Sicherheit vergewissern Sie sich, daß das Klimagerät aus und der Strom abgeschaltet ist, bevor Sie mit den Reinigungsvorgängen beginnen.

VORSICHT

• Keine Lösungsmittel, starke Reinigungsmittel oder chemische Substanzen benutzen. Kein heißes Wasser zum Reinigen der inneren Einheit verwenden.
• Einige Metallkanten und die Lamellen des Wärmeaustauschers sind scharf. Diese Teile sind daher mit großer Sorgfalt zu reinigen.
• Der Kondensatoreinheit und andere Komponenten der äußeren Einheit müssen wenigstens einmal im Jahr gereinigt werden. Wenden Sie sich bitte an den Technischen Kundendienst.

LUFTFILTER

Der Luftfilter muß wenigstens einmal alle sechs Monaten gereinigt werden; Sie können also ofter ihn reinigen, es hängt von den wirklichen Betriebsbedingungen ab.

WIE DER FILTER ABZUNEHMEN IST

LASCHE SCHRAUBE ANSAUGSGITTER LUFT FILTER

1. Die Schrauben auf jeder Seite mit einem Schraubenzieher von den Laschen entfernen.
2. Um das Gitter zu öffnen, drücken Sie mit den Daumen in Pfeilrichtung auf die zwei Laschen des Gitters.
3. Das Ansaugsgitter nach unten öffnen.
4. Den Luftfilter aus dem Gitter entfernen.
5. Den Filter mit einem Staubsauger reinigen. Ist öliger Staub vorhanden, ist der Filter mit lauwarmen Seifenwasser zu waschen, zu spülen und trocknen zu lassen.
6. Den Filter in Sitz im Inneren des Gitters wiedereinsetzen, das Gitter wiederschliessen, indem Sie die zwei Laschen nach Außen schieben lassen, dann schrauben Sie die Schraube der Lachen auf jeder Seite.

WIE DAS ANSAUGSGITTER ABZUNEHMEN IST

GITTER SCHNUR

1. Die Sicherheitschnur von den Rahmen entfernen (vesichern Sie sich sie nach beendeter Arbeit wieder zu befestigen).
2. Das Gitter öffnen, heben Sie es und gegen sich ziehen, um die zwei Bänder zu abhängen.
3. Das Gitter leicht mit einem weichen Schwamm oder etwas ähnliches reinigen. Dann gut trocknen. Ein leichtes Reinigungsmittel kann benutzt werden, um den schweren Schmutz wegzunehmen. Dann gut mit Wasser spülen und trocknen.

AUßERGEWÖHNLICHE WARTUNGSARBEITEN

Inspektion oder Austausch von internen Bauteilen umfassen den Ausbau der Kondensatwanne.

VORSICHT

Einige Metallkanten und die Lamellen des Wärmeaustauschers sind scharf. Diese Teile sind daher mit großer Sorgfalt zu reinigen.

WIE DIE KONDENSATWANNE ABZUNEHMEN IST

GUMMI STÖPFSEL ANSCHSLÜSSE KONDENSATWANNE KLAMMERN (2) STÜTZPLATTE (2) SCHRAUBE (4) SPEZIELLE SCHRAUBE (4)

1. Das Ansausgitter öffnen.
2. Das Kondensatwasser von den Gummist öpsel in einen Eimer entleeren.
3. Die Rahmen-Gitter-Baugruppe durch Lösen der vier speziellen Schrauben mit Unterlegcheiben entfernen; Sie können die zwei seitlichen Klammern, die den Rahmen an der Einheit festhalten, benutzen.
4. Abtrennen Sie die elektrische Anschlüsse zwischen dem Rahmen-Gitter-Baugruppe und der Einheit.
5. Entfernen Sie die fünf Schrauben der zwei Stützplatte der Kondensatwanne.
   6.Ergreifen Sie die zwei Stützplatte, entfernen Sie vorsichtig die Kondensatwanne und reinigen Sie sie im Inneren, wenn nötig.
6. Nach beendeter Arbeit, aufstellen Sie die Kondensatwanne wieder, indem Sie die Seite des Loches für Kondensatwassser Auslaß und die Seite der Pumpe zusammentreffen lassen; die Anschlüsse der Einheit in den dazu bestimmten Durchgang der Wanne einsetzen.
7. Aufstellen Sie die fünf Schrauben der Stützplatte und die Rahmen-Baugruppen, indem Sie die Ecke für die Ausgang der Kabeln und die Ecke der elektrischen Anschlüsse der Einheit zusammentreffen lassen.
8. Setzen Sie das Ansaugsgitter und den Luftfilter zusammen; versichern Sie sich, das die Sicherheitschnur und die Schraube der Laschen auf jeder Seite befestigt werden sind.

RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH

VERMEIDEN SIE:

• Den Luftzufuhr und Luftansauggrill der Einheit zu versperren. Sind diese nicht frei, arbeitet die Einheit nicht einwandfrei und könnte Schaden erleiden.
• Notfalls Sonnenschutz benutzen oder Vorhänge zuziehen, um Sonnenbestrahlung des Raumes zu verhindern.

ÜBERPRÜFEN SIE:

• Daß der Luftfilter immer sauber ist. Ein schmutziger Filter vermindert den Luftdurchlauf und setzt die Leistung der Einheit herab.
• Daß Fenster und Türen geschlossen sind, um das Eindringen nicht konditionierter Luft zu vermeiden.

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN

ANZEIGE

Der Gebrauch von mobilen Telefonen muß in der Nähe des Klimagerätes vermieden werden, weil sie beim Betrieb des Gerätes Störungen verursachen können. Die Betriebslampe (OPR) leuchtet, aber die Außeneinheit läuft nicht. Im Falle einer Betriebsstörung schalten Sie die Stromversorgung für 60 Sekunden am Hauptschalter ab und schalten das Gerät anschließend wieder ein.

Falls das Klimagerät nicht richtig funktioniert, führen Sie bitte die unten aufgeführten Überprüfungen durch, bevor Sie den technischen Kundendienst rufen. Falls die Störung bleibt, wenden Sie sich an den Händler oder den Technischen Kundendienst.

Störung: Das Klimagerät läuft überhaupt nicht.

Mögliche Ursache:

1. Keine Stromzufuhr.

2. Niederdruckschalter wurde ausgelöst.

3. Netzspannung ist zu niedrig.

4. Betriebstaste ist ausgeschaltet (OFF).

5. Batterien in der Fernbedienung sind erschöpft.

Abhilfe:

1. Für erneute Stromzufuhr sorgen.

2. Wenden Sie sich an eine Kundendienststelle.

3. Lassen Sie sich von Ihrem Elektriker oder Fachhändler beraten.

4. Taste ON/OFF erneut drücken.

5. Batterien auswechseln.

Störung: Die Betriebslampe (O.P.R.) blinkt, und das Klimagerät arbeitet nicht.

Mögliche Ursache:

1. Störung in der elektrischen Verdrahtung.

Abhilfe:

1. Wenden Sie sich an eine Kundendienststelle.

Störung: Kompressor läuft, kommt jedoch bald zum Stillstand.

Mögliche Ursache:

1. Ein Hindernis befindet sich vor der Kondensatorschlange.

Abhilfe:

1. Hindernis entfernen.

Störung: Schlechte Kühl- oder Heizleistung.

Mögliche Ursache:

1. Luftfilter ist schmutzig oder zugesetzt.

2. Eine Wärmequelle oder viele Leute befinden sich im Raum.

3. Türen und/oder Fenster sind geöffnet.

4. Ein Hindernis befindet sich in der Nähe des Lufteinlasses oder -Auslasses.

5. Thermostat ist zu hoch (für Kühlung) oder zu niedrig (für Heizung) eingestellt.

6. Außentemperatur ist zu niedrig (Wärmepumpe Ausführung).

7. Entfrostungssystem arbeitet nicht (Wärmepumpe Ausführung).

Abhilfe:

1. Luftfilter reinigen, um den Luftstrom zu verbessern.

2. Die Wärmequelle möglichst abschalten.

3. Diese schließen, damit keine Wärme bzw. Kälte von außen eindringt.

4. Hindernis entfernen, um einen unbehinderten Luftstrom zu gewährleisten.

5. Temperatur niedriger (bzw. höher) einstellen.

6. Ein zweites Heizgerät einsetzen.

7. Lassen Sie sich von Ihrem Fachhändler beraten.

Störung: Knackgeräusche werden vom Klimagerät gehört.

Mögliche Ursache:

1. Beim Heiz- und Kühlbetrieb können plötzliche Temperaturwechsel eine Ausdehnung bzw. ein Schrumpfen von Künststoffteilen verursachen. In einem solchen Fall werden u.U. Knackgeräusche gehört.

Abhilfe:

1. Dies ist normal, und die Geräusche hören bald wieder auf.
