BEDIENUNGSANLEITUNG RH4840S LG

Lesen Sie diese Anleitung bitte vor dem Anschluss, der Inbetriebnahme oder der Einstellung des Produkts sorgfältig vollständig durch.

ACHTUNG:

GEFAHR - ELEKTRISCHER SCHLAG NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR EINES ELEK-TRISCHEN SCHLAGS AUSZUSCHLIESSEN, ENT-FERNEN SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GERÄTS NICHT). IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM PERSONAL.

This Der Blitz mit der Pfeilspitze in dem gleichschenkligen Dreieck soll den Benutzer vor der gefährlichen Spannung im Gehäuse des Geräts warnen, die die Gefahr eines elektrischen Schlags in sich bergen kann.

Das Ausrufezeichen im gleichschenkligen Dreieck weist den Benutzer auf wichtige Betriebs- und Wartungs-/Serviceanleitungen in der Begleitdokumentation des Produkts hin.

WARNUNG: UM BRANDGEFAHR ODER DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN, SETZEN SIE DIESES GERÄT NIE REGEN ODER FEUCHTIGKEIT AUS.

WARNUNG: Installieren Sie das Gerät nicht in einem geschlossenen Raum, z.B. einem Bücherregal, oder an einem ähnlichen Ort.

ACHTUNG:

Dieser Recorder enthält ein Laser-System. Um die ordnungsgemäße Verwendung dieses Produkts zu gewährleisten, lesen Sie diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie auf. Wenn das Gerät repariert werden muss, wenden Sie sich an autorisiertes Fachpersonal (siehe Serviceanleitungen).

Eine Verwendung der Bedienelemente, Einstellungen oder Leistungsmerkmale das Geräts in Abweichung von der Bedienungsanleitung kann dazu führen, dass Sie gefährlicher Strahlung ausgesetzt werden.

Öffnen Sie das Gehäuse nicht, damit Sie sich dem Laser-Strahl nicht direkt aussetzen. Am offenen Gerät ist Laser-Strahlung sichtbar. BLICKEN SIE ALSO NICHT IN DEN STRAHL.

ACHTUNG: Schützen Sie das Gerät vor herabtropfendem Wasser oder Spritzwasser, und stellen Sie keine mit Wasser gefüllten Gegenstände, z. B. Vasen, auf das Gerät.

Dieses Gerät wurde in Übereinstimmung mit den Funkentstöranforderungen der EU-Richtlinien 89/336/EWG, 93/68/EWG und 73/23/EWG hergestellt.

HINWEISE ZUM COPYRIGHT:

Es ist gesetzlich verboten, urheberrechtlich geschütztes Material ohne Genehmigung zu kopieren, auszustrahlen, zu zeigen, über Kabel zu senden, öffentlich wiederzugeben oder zu verleihen

Dieses Gerät ist mit der von Macrovision entwickelten Kopierschutzfunktion ausgestattet. Auf einigen Discs sind Kopierschutzsignale aufgezeichnet. Wenn Sie die Bilder dieser Discs auf einem Videorecorder aufzeichnen und wiedergeben, können Bildstörungen auftreten. Dieses Gerät verwendet Technologien zum Urheberrechtsschutz, die durch Verfahrensansprüche bestimmter US-Patente und sonstige Rechte zum Schutz geistigen Eigentums der Macrovision Corporation und anderer Rechteinhaber geschützt sind. Die Verwendung dieser Urheberrechtsschutz-Technologie muss von der Macrovision Corporation genehmigt werden und gilt nur für den privaten oder sonstigen eingeschränkten Gebrauch, sofern keine spezielle Genehmigung der Macrovision Corporation vorliegt. Reverse-Engineerung und Disassemblierung sind verboten.

SERIENNUMMER: Die Seriennummer finden Sie auf der Rückseite des Geräts. Diese Nummer gilt ausschließlich für dieses Gerät und ist sonst niemandem bekannt. Sie sollten die betreffenden Informationen hier notieren und Ihre Bedienungsanleitung als dauerhaft gültigen Kaufbeleg aufbewahren.

Modellnr.

Seriennr.

SHOWVIEW®

SHOWVIEW ist eine eingetragene Marke der Gemstar Development Corporation. Das SHOWVIEW System wird unter der Lizenz der Gemstar Development Corporation hergestellt.

EINFÜHRUNG

Sicherheitshinweise....2

Inhaltsverzeichnis....3-4

DVD- & HDD-Recorder: Überblick ..... 5-9

Beschreibbare Discs....5

Beschreibbare Discs....5

Fachbegriffe aus der Welt der Discs ..... 5

Info über DVD-R- und DVD-RW-Discs ..... 6

- Was sind "Aufnahmemodi"? 6

- Werden DVDs wie Videokassetten bearbeitet?..6

- Verwendung von "Original" und "Playlist" .. 6

Reset des Recorders ..... 6

Über das interne Festplattenlaufwerk .....7

• Karten zur Anzeige und Speicherung .....7

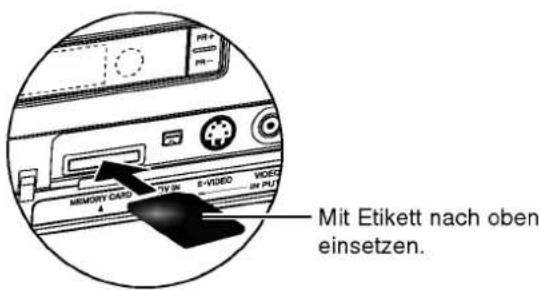

- Speicherkarte einsetzen/entfernen ..... 7

Hinweise zu JPEG-Aufnahmen 8

Hinweise zu MP3-Aufnahmen 8

Warnhinweise....9

• Handhabung des Geräts 9

- Reinigen des Geräts 9

- Sendebereich der Fernbedienung. . . . . . . 9

• Installation der Batterie der Fernbedienung. 9

Hinweise zu Discs 9

• Umgang mit Discs ..... 9

• Aufbewahren von Discs ..... 9

• Reinigen von Discs 9

Info zu Symbolen 9

- Info über das Symbol auf dem Bildschirm . 9

- Infos über die Disc-Symbole für Anleitungen . 9

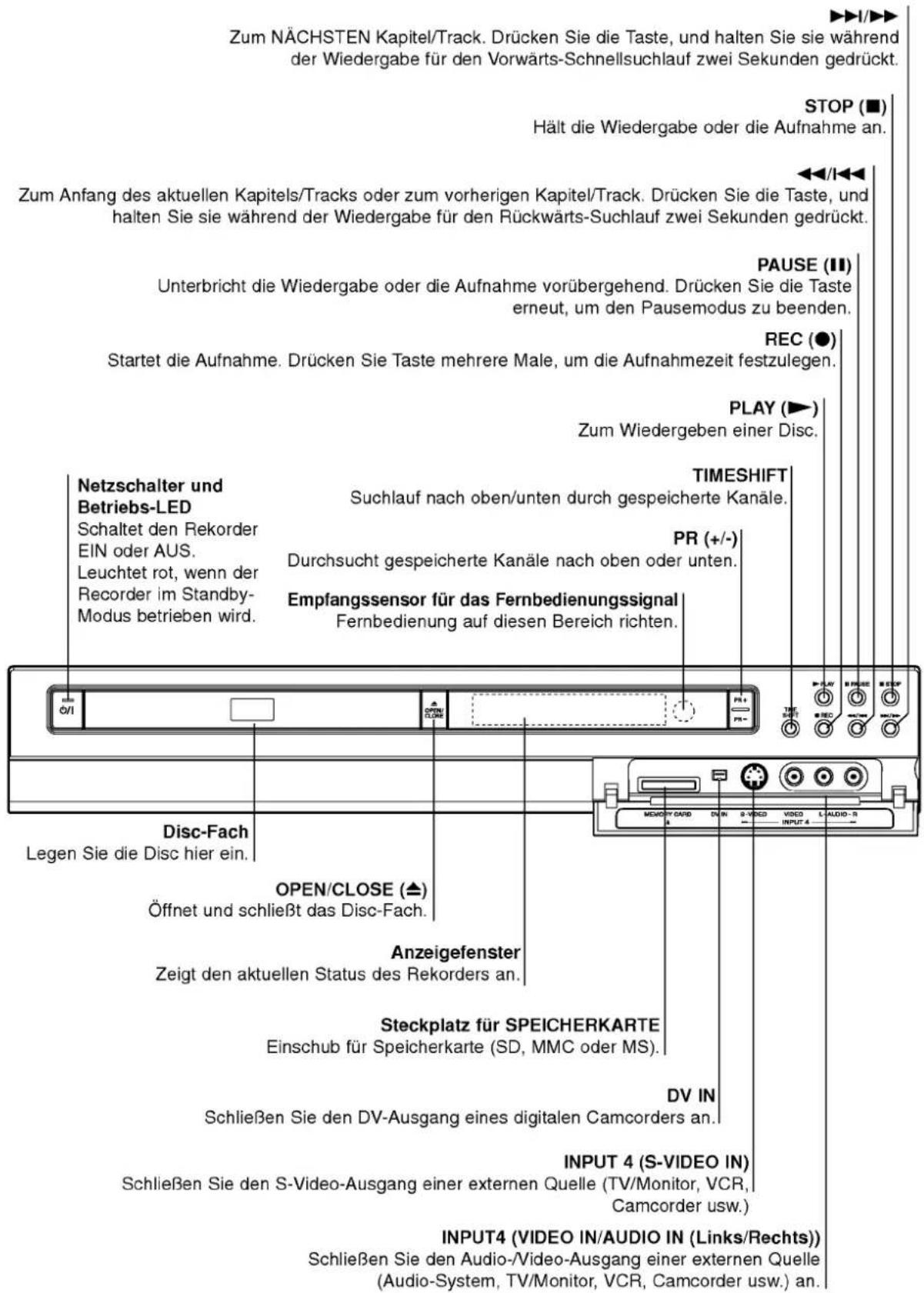

Vorderes Bedienfeld....10

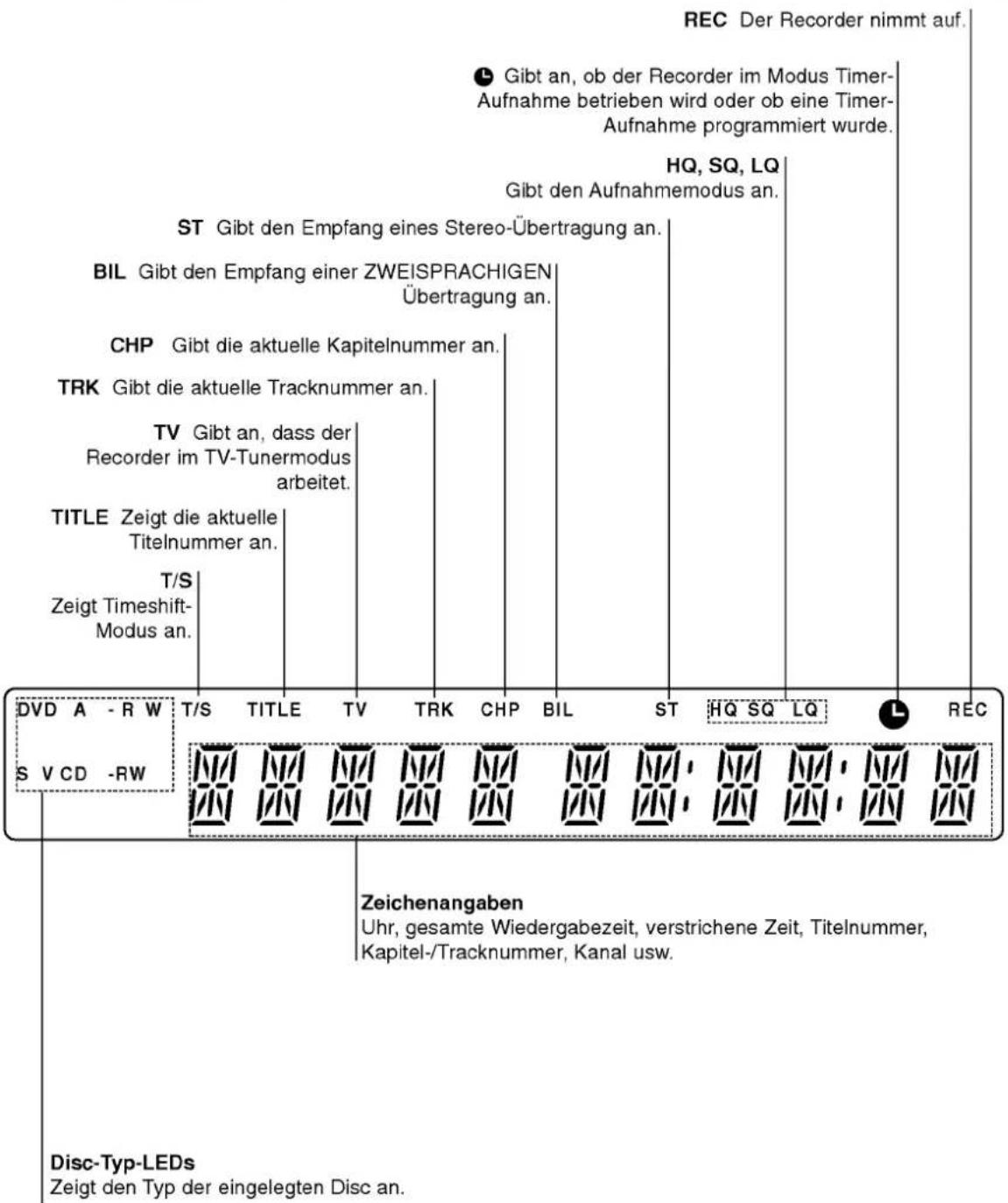

Funktionsanzeigefenster 11

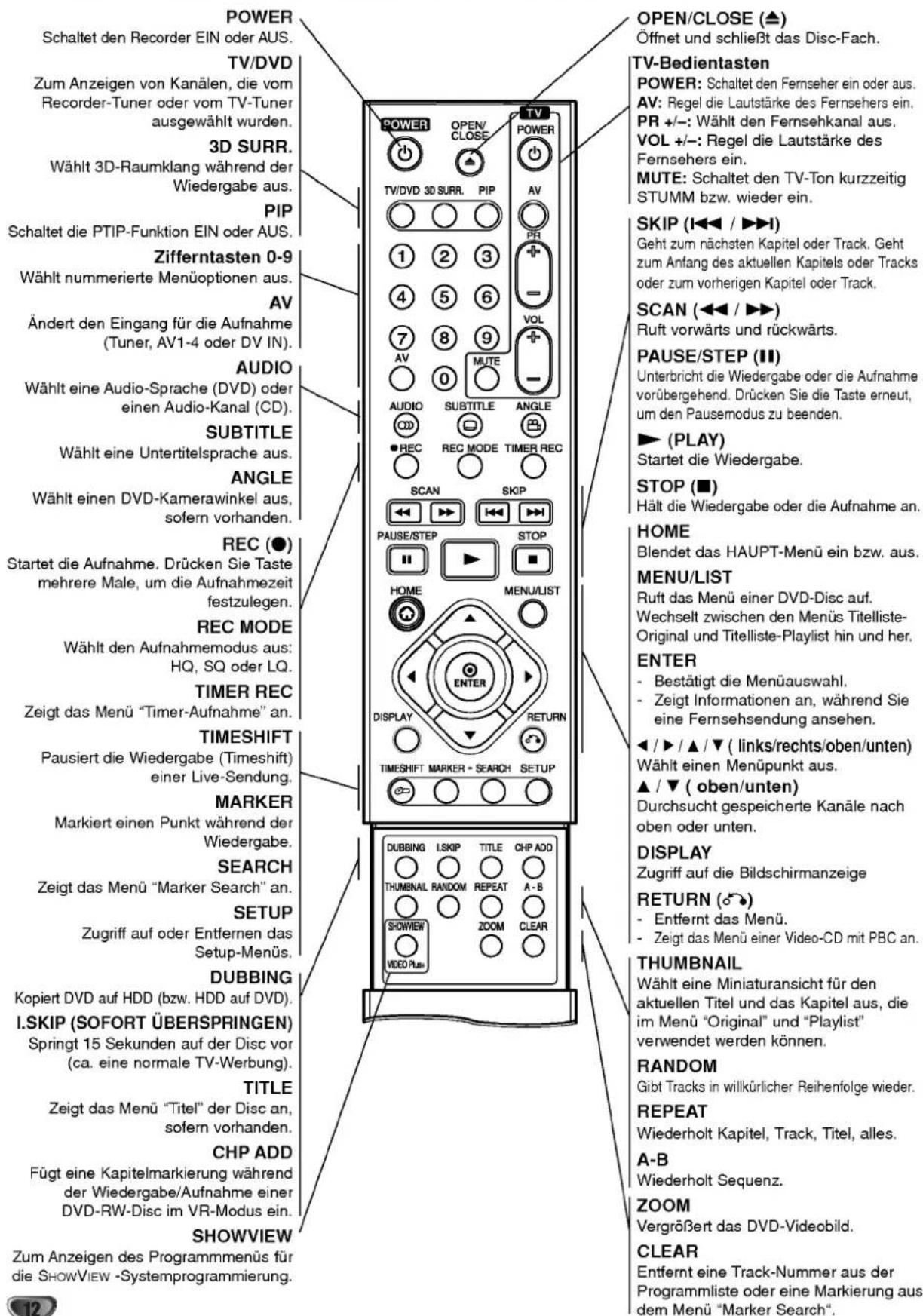

Fernbedienung - Überblick 12

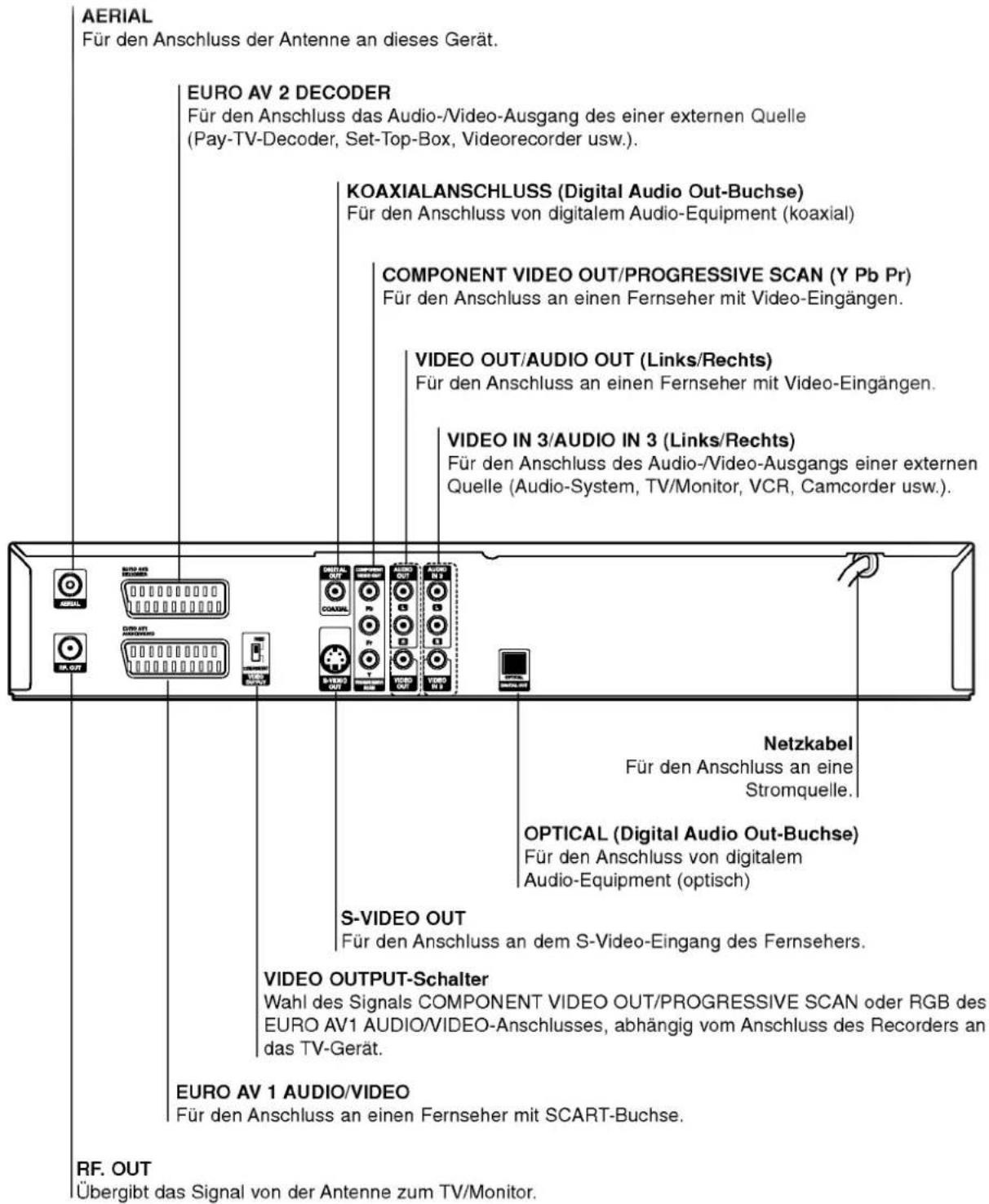

Rückwärtige Anschlussleiste ..... 13

VORBEREITUNG

Connections 14-18

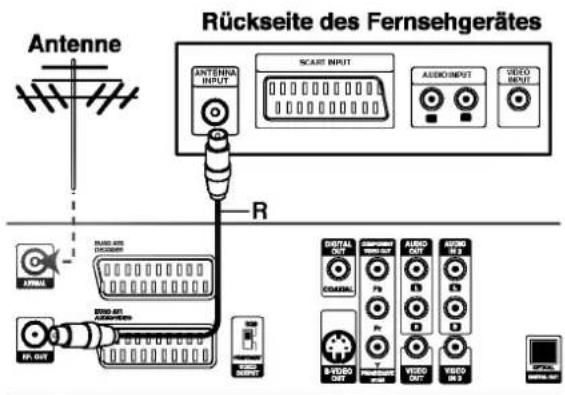

Anschluss der Antenne 14

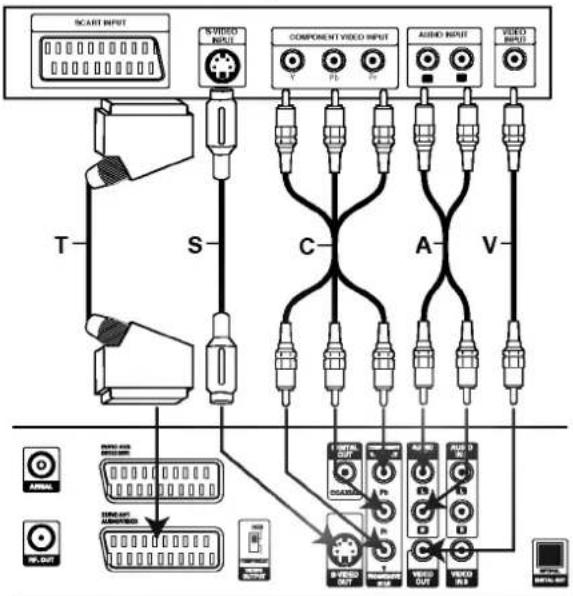

TV-Anschlüsse 15

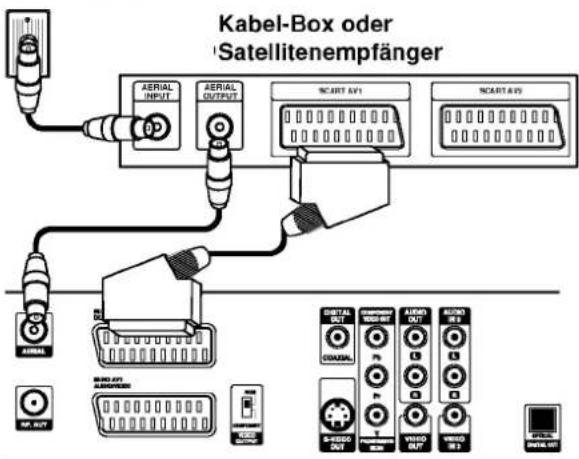

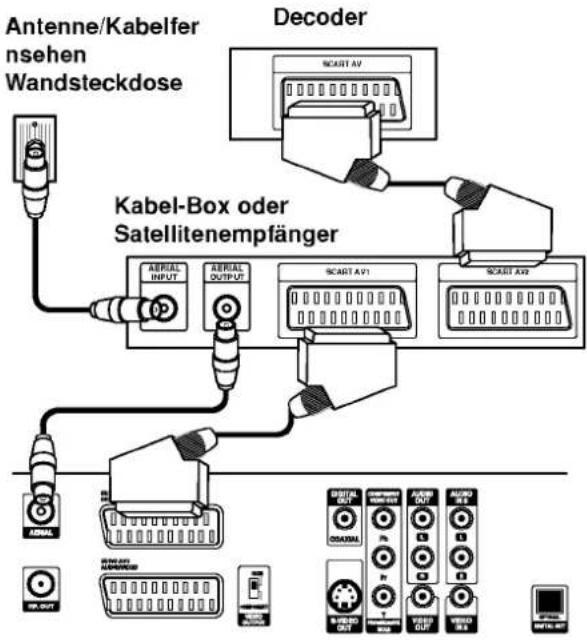

Anschließen an eine Kabel-Box oder an einen

Satellitenempfänger 16

Anschließen an eine externe Decoder-Box . . . 16

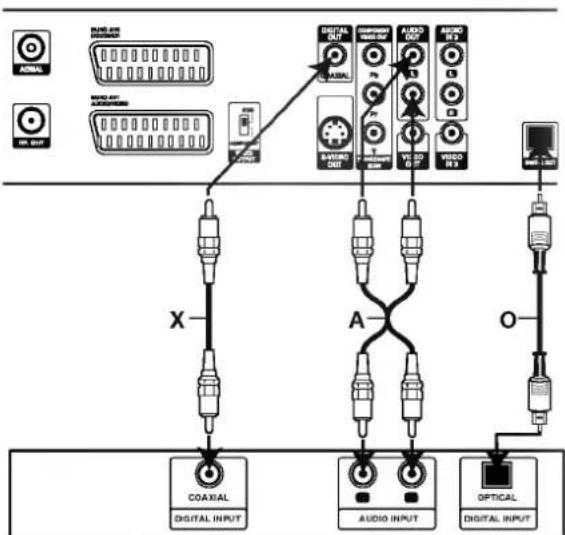

Anschließen an einen Verstärker....17

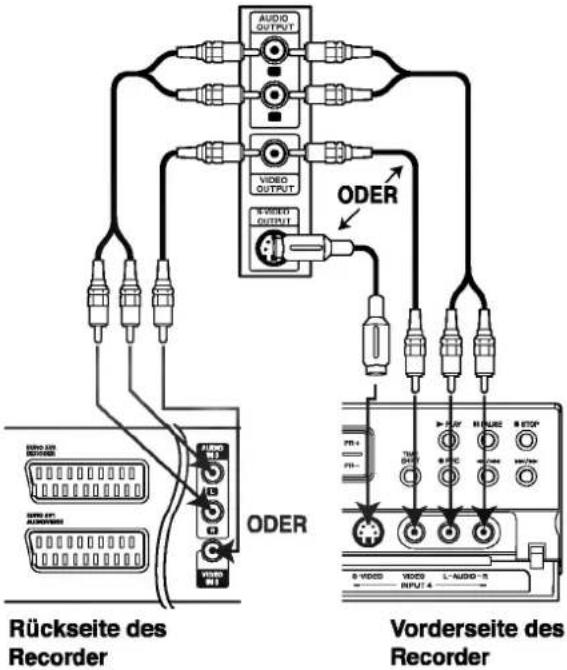

Zusätzliche Audio-/Video- (A/V) Anschlüsse

des Recorders 18

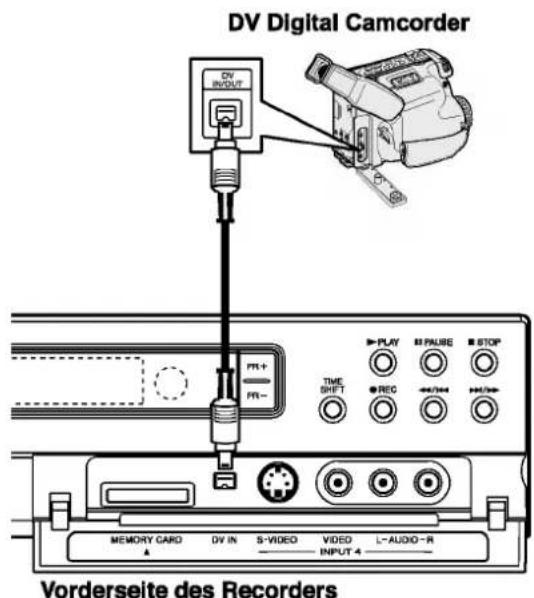

Anschließen eines digitalen Camcorders....18

Vor der Inbetriebnahme 19-33

Grundeinstellungen....19

Allgemeiner Betrieb 19

Allgemein 19-23

• Autoprogrammierung ..... 19

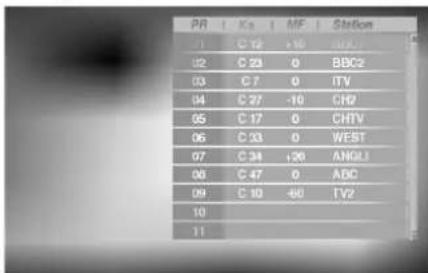

• Kanaleinstellung (Program Edit) .....20-21

• Automatisches Einstellen der Uhrzeit . . . 22

• Manuelles Einstellen der Uhrzeit. ..... 22

• Bildformat des Fernsehers ..... 22

- Initialisierung 23

Sprache 24

- Menüsprache....24

- Disk-Sprache 24

Ton 25

• Dolby Digital....25

• DTS 25

- MPEG 25

• Sampling Freq. (Abtastfrequenz) ..... 25

• Vocal 25

• DRC (Dynamic Range Control)....25

Sperre 26-27

• Paßwort festlegen 26

• Einstufung 26

- Ländercode 27

Aufnahmemodus 27-28

- Aufnahmemodus 27

- Aufnahme-Format 27

• Automatische Kapitel ..... 28

• DV Audioaufnahme 28

Das Menü Home verwenden....30

Allgemeine Erläuterung vom Bildschirmmenü 31-33

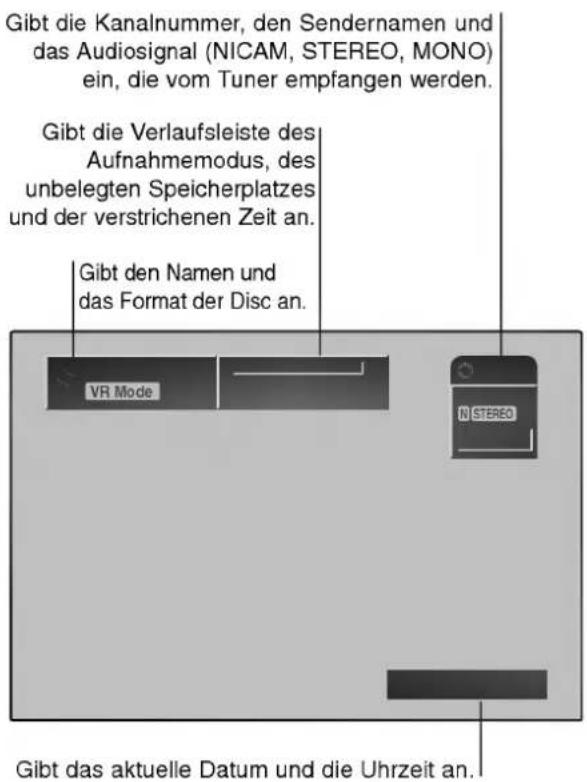

- Anzeigen von Informationen während des Fernsehens. 31

- Anzeigen von Disc-Informationen auf dem Bildschirm 31-33

WIEDERGABE

Bedienung von HDD, DVD und Video-CD . 34-37

Wiedergabe einer DVD oder eine Video-CD . . 34

Allgemeine Funktionen 34

- Einen anderen TITEL ansteuern....34

- Ein anderes KAPITEL/einen anderen TRACK ansteuern 34

- Suchen 34

- Standbild und Bild-für-Bild-Wiedergabe . . . . 34

- Zeitlupe 35

- Random....35

• Wiederholen....35

• A-B-Passage wiederholen .....35

- Zeitsuche 35

- Zoom 36

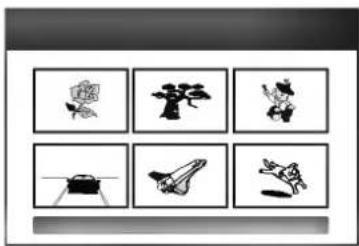

• Markierungssuche für Disc ..... 36

• Markierungssuche für Festplatte....36

• Abfragen des Inhalts von DVD Video Disc: Menüs....36

• Titelmenü 36

• Disc-Menü 36

• Kamerawinkel 36

• Tonspurwechsel 36

• Audiokanalwechsel....37

• 3D-Raumklang....37

- Untertitel 37

- Instant Skip 37

- Speicher für die letzte Bedingung. . . . . . . 37

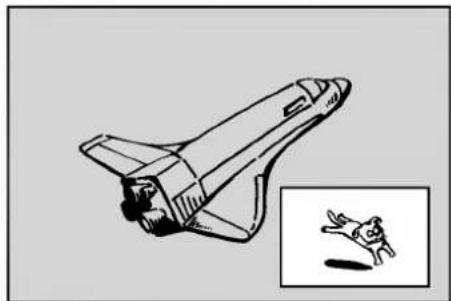

- PIP (Bild in Bild)....37

Audio-CD und MP3-Betrieb. 38-40

Audio CD oder MP3-Datei abspielen....38

• Optionen im Menü Audio CD ..... 38

- Optionen im Musikmenü....38

- Optionen im Musikmenü. 38

- MP3-Datei(en) oder Ordner von HDD oder Speicherkarte löschen .... 38

• MP3-Dateien verschieben ..... 39

• MP3-Dateien auf anderes Medium kopieren 39

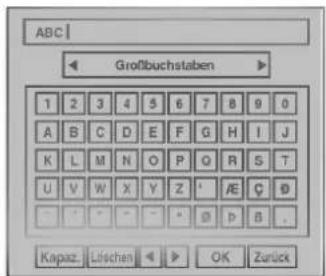

• MP3-Datei benennen 39

- Pause 40

- Einen anderen TRACK ansteuern.....40

• Wiederholung 40

• Random 40

• 3D-Raumklang 40

• Tonkanal wechseln 40

- Suchen 40

• A-B-Passage wiederholen 40

Programmierte Wiedergabe mit Audio-CD und MP3 .. 41

JPEG File Operation 42-44

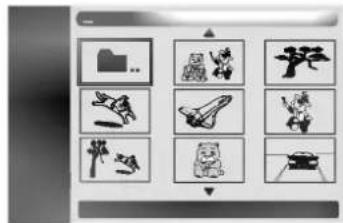

JPEG-Datei anzeigen....42

- Optionen im Fotomenü. 42

• Bilder überspringen 42

• Bilder drehen 42

- JPEG-Datei(en) oder Ordner von HDD oder Speicherkarte löschen 42

- Slideshows anzeigen 43

- Während der Slideshow Musik hören . . . . 43

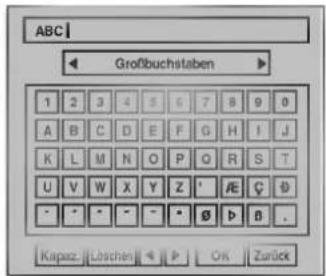

- JPEG-Datei benennen 43

- JPEG-Dateien verschieben.... 44

• JPEG-Dateien kopieren 44

AUFNAHMEN

Recorder – Überblick 45-46

Info zu DVD-Aufnahmen 45

- Disc-Typen und Aufnahmeformate, -modi und einstellungen 45

Über HDD-Aufnahme 45

- Hinweise zu Aufnahmen.... 45

- Aufnehmen von TV-Audio-Kanälen ..... 45

Aufnahmedauer und Bildqualität 45

- Einschränkungen bei der Videoaufzeichnung . 46

- Was ist "CPRM"? 46

• Copyright 46

Zusätzlich Informationen zur Aufnahme. . . . . 46

- Aufnahme löschen 46

- Aufnahmen auf anderen DVD-Playern wiedergeben (Finalisierung einer Disc) . . . 46

Einrichtung und Betrieb von Timeshift

(Pause, Live TV/Wiedergabe)....47

Aufnahmen – erste Schritte....48

Aufnahmen vom Fernsehgerät 48 Instant Timer-Aufnahme 48

Timer-Aufnahme 49-51

Überprüfen der Einzelheiten der Timer-Aufnahme51

• Stornieren einer Timer-Aufnahme ..... 51

- Anhalten einer Timer-Aufnahme ..... 51

Timer- Aufnahme – Fehlerbeseitigung ..... 51

Aufnehmen von externen Quellen ..... 52-53

Aufnehmen von externen Komponenten ..... 52

Aufnehmen von einem digitalen Camcorder .. 52

Was ist "DV"? 53

• DV-bezogenen Meldungen ..... 53

• Störungsbehebung 53

BEARBEITEN

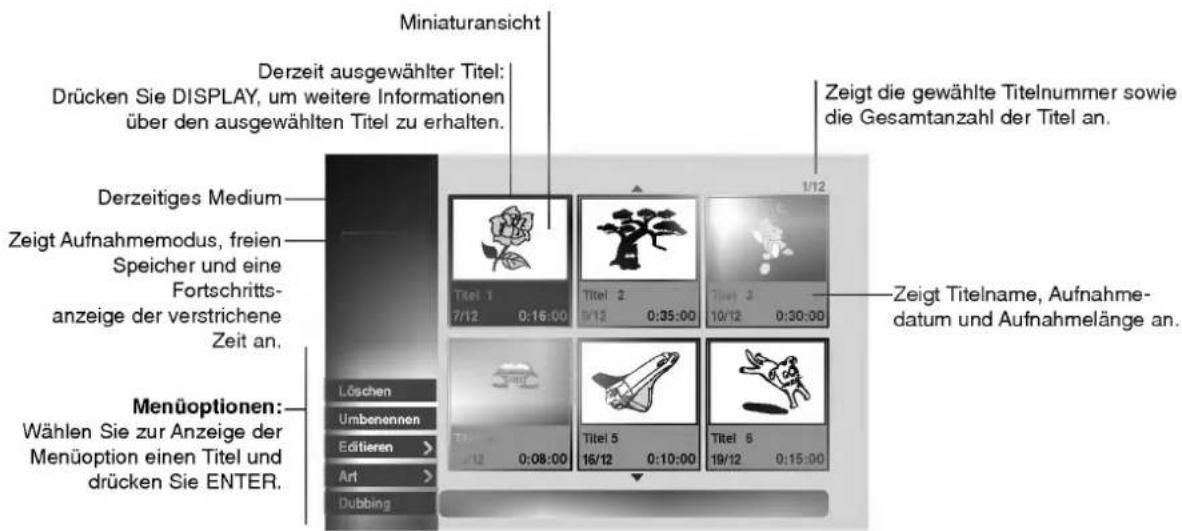

Überblick Titellisten- und Kapitellisten-Menü .... 54

Menüoptionen Titelliste-HDD....55

Menüoptionen Titelliste-Original ..... 55

Menüoptionen Kapitelliste-Original ..... 55

Menüoptionen Titelliste-Playlist 55

Menüoptionen Kapitelliste-Playlist ..... 55

HDD, VR-Modus: Bearbeitung von Original

und Playlist 56

Titel, Kapitel und Teile....56

Hinzufügen von Kapitelmarkierungen ..... 56

Ändern der Miniaturenansichten für Titel ..... 56

Erstellen einer neuen Playlist ....57

Hinzufügen weiterer Titel/Kapitel zu der Playlist ..... 57

Löschen von Original oder Playlist Titel/Kapitel . . . 58

Löschen eines Teils 58

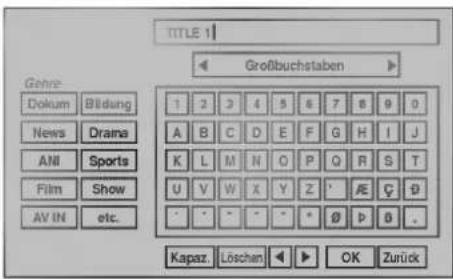

Benennen eines Titels. 59

Sortieren....59

Zwei Titel in einem Titel vereinen ..... 60

Einen Titel in zwei Titel aufteilen ..... 60

Kombinieren von zwei Kapiteln zu einem .... 61

Playlistn-Kapitel verschieben....61

Kopieren 62-63

Einführung 62

• Einschränkungen beim Kopieren ..... 62

• Copyright 62

• High-Speed-Kopieren....62

One Touch Copy (HDD auf DVD) 62

One Touch Copy (DVD auf HDD) 62

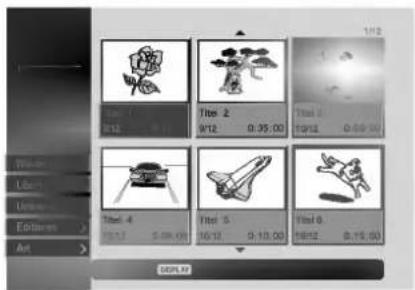

Kopieren von HDD auf DVD 63

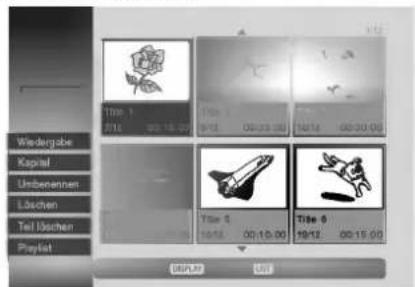

Kopieren von DVD auf HDD 63

Video-Modus: Bearbeitung des Originals .... 64

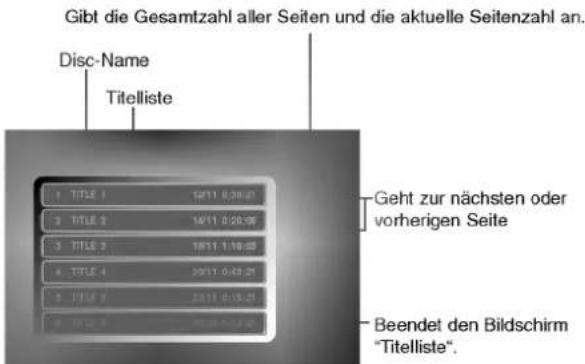

Verwenden der Titelliste 64

Löschen eines Titels 64

Nach dem Finalizing der Disc 64

REFERENZ

Sprachcodeliste....65

Ländercodeliste 66

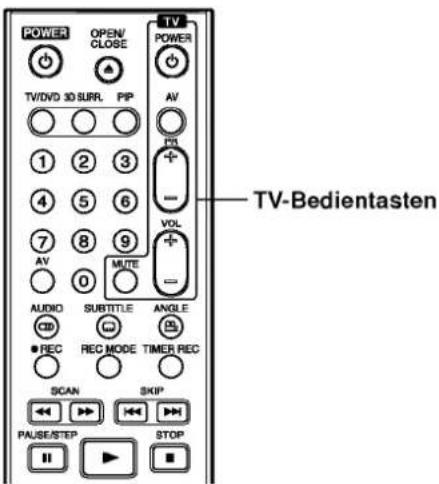

Bedienung des TV-Gerätes über die

mitgelieferte Fernbedienung 67

Störungsbehebung 68-69

Technische Daten....70

Infos über die verwendeten Symbole

⚠ Informiert über Gefahren, die das Gerät selbst oder anderes Material beschädigen könnten.

Weist auf bestimmte Betriebsmerkmale dieses Geräts hin.

Weist auf Tipps und Tricks hin, die die Bedienung dieses Geräts vereinfachen.

Beschreibbare Discs

Einseitig beschreibbare 12-cm-/8-cm-Single-Layer-Disc Ungefähre maximale Aufnahmezeit (LQ-Modus): 240 Minuten (4,7GB), 80 Minuten (1,46GB)

Einseitig beschreibbare 12-cm-/8-cm-Single-Layer-Disc Ungefähre maximale Aufnahmezeit (LQ-Modus): 240 Minuten (4,7GB), 80 Minuten (1,46GB)

Notizen

• Dieser Recorder kann keine CD-R- oder CD-RW-Discs beschreiben.
• Mit einem PC oder einem DVD- oder CD-Recorder beschriebene DVD-R/RW- und CD-R/RW-Discs können nicht abgespielt werden, wenn die Disc beschädigt oder verschmutzt ist oder die Linse des Recorders durch Kondensation verschmutzt ist.
• Wenn Sie eine Disc mit einem PC beschreiben, kann die Disc, auch wenn ihr Format kompatibel ist, eventuell aufgrund der Einstellungen der Anwendungssoftware, mit der sie erstellt wurde, nicht abgespielt werden. (Weitere Informationen erhalten Sie bei dem Softwareanbieter.)

Beschreibbare Discs

DVDVIDEO ^TM	DVD-Taste
	Video-CD (VCD)(8 cm- / 12 cm-Disc)
	Audio-CD(8 cm- / 12 cm-Disc)

Auf diesem Gerät können auch DVD-R/DVD-RW-Discs, DVD+R/DVD+RW-Discs, CD-R/CD-RW-Discs mit Audiotiteln, MP3- oder JPEG-Dateien, SVCD; und Kodak Picture-CDs wiedergegeben werden.

Notizen

– Je nach dem Aufnahmegerät oder der CD-R/RW-(oder DVD±R/±RW-)Disc selbst können einige CD-R/RW- (oder DVD±R/±RW)-Discs nicht mit diesem Gerät wiedergegeben werden.
- Bringen Sie auf keiner der beiden Seiten (weder der beschrifteten nach der bespielten) einer Disc Aufkleber an.
- Verwenden Sie keine ungewöhnlich geformten CDs (z. B. herzförmig oder achteckig). Andernfalls sind Fehlfunktionen nicht ausgeschlossen.

Ländercode von Recorder und DVDs

Dieser Recorder wurde zur Wiedergabe von Region 2-codierter DVD-Software entwickelt und hergestellt. Der Ländercode auf einigen DVD-Discs gibt an, auf welchem Recordertyp diese Discs abgespielt werden können. Dieses Gerät kann nur DVD-Discs mit dem Ländercode 2 oder ALL abspielen. Bei anderen Discs erscheint die Meldung "Falscher Ländercode. Keine Wiedergabe möglich" auf dem Bildschirm. Bei einigen DVD-Discs wird kein Ländercode angegeben, selbst wenn die Wiedergabe in diesem Land untersagt ist.

N Hinweise zu DVDs und Video-CDs

Einige Wiedergabefunktionen von DVDs und Video-CDs können absichtlich von Softwareherstellern programmiert worden sein. Da dieses Gerät DVDs und Video-CDs so wiedergibt, wie es vom Softwarehersteller vorgegeben ist, stehen einige Wiedergabefunktionen eventuell nicht bzw. stehen zusätzliche Funktionen zur Verfügung. Weitere Informationen finden Sie in den Anleitungen im Lieferumfang der DVDs und Video-CDs. Das Gerät kann evtl. bestimmte, für geschäftliche Zwecke hergestellte DVDs nicht wiedergeben.

Fachbegriffe aus der Welt der Discs

Titel (nur DVD)

Der Hauptfilminhalt oder der Inhalt des Begleitfeatures oder das Musikalbum. Jedem Titel wird eine Titelnummer zugewiesen, mit deren Hilfe sie rasch angesteuert werden kann.

Kapitel (nur DVD)

Teile eines Bilds oder eines Musikstücks, die kleiner als Titel sind. Eine Titel besteht aus einem oder mehreren Kapiteln. Jedem Kapitel ist eine Kapitelnummer zugewiesen, mit der Sie das gewünschte Kapitel ansteuern können. Je nach Disc wurden möglicherweise keine Kapitel ausgewiesen.

Track (nur Video-CD oder Audio-CD)

Teile eines Bilds oder eines Musikstücks auf einer Video-CD oder einer Audio-CD. Jedem Track wird eine Tracknummer zugewiesen, mit der Sie den gewünschten Track ansteuern können.

Szene

Auf einer Video-CD mit PBC-Funktionen (Playback Control) sind die bewegten Bilder und die Standbilder in Abschnitte aufgeteilt, die "Szenen" genannt werden. Jede Szene wird im Szenemenü angezeigt und erhält eine Szenennummer, mit der Sie die Szene rasch ansteuern können. Eine Szene besteht aus einem oder mehreren Tracks.

Typen von Video-CDs

Es gibt zwei Typen von Video-CDs:

Mit PBC ausgerüstete Video-CDs (Version 2.0)

PBC-Funktionen /Playback Control) ermöglichen Ihnen, mit dem System über Menüs, Suchfunktionen oder andere typische Computer-Aktionen zu interagieren. Des weiteren können hoch aufgelöste Standbilder wiedergegeben werden, sofern sie auf der Disc vorhanden sind.

Nicht mit PBC ausgerüstete Video-CDs (Version 1.1)

Diese Medien werden auf die gleiche Weise wie Audio-CDs bedient und ermöglichen das Abspielen von Videobildern sowie Ton. Sie sind jedoch nicht mit PBC ausgestattet.

Info über DVD-R- und DVD-RW-Discs

Inwiefern unterscheiden sich DVD-R- und DVD-RW-Discs?

Die entscheidende Unterschied zwischen einer DVD-R und einer DVD-RW ist die Tatsache, dass die DVD-R ein einmal beschreibbares Medium ist, während die DVD-RW wiederbeschreibbar ist. Außerdem kann ihr Inhalt wieder gelöscht werden. Sie können auf der DVD-RW ca. 1000 Mal schreiben/löschen.

Kann ich meine beschreibbaren Discs in einem herkömmlichen DVD-Player abspielen?

In der Regel können im Video-Modus beschriebene DVD-R-Discs und DVD-RW-Discs in einem herkömmlichen DVD-Player wiedergegeben werden. Sie müssen jedoch zuvor finalisiert werden. Dabei wird der Inhalt der Disc so definiert, dass er von anderen DVD-Playern als DVD-Video-Discs gelesen werden kann.

Im VR- (Video-Recording-)Modus aufgenommene DVD-RW-Discs können in einigen Playern wiedergegeben werden.

Dies ist ein Hinweis auf eine Produktfunktion, die im Video-Recording-Format aufgezeichnete DVD-RW-Discs abspielen kann.

Was sind "Aufnahmemodi"?

Dieser Recorder bietet zwei Aufnahmemodi: VR-Modus und Video-Modus. Aufnahmen auf DVD-R-Discs erfolgen stets im Video-Modus. DVD-RW-Discs können für Aufnahmen im VR-Modus oder im Video-Modus formatiert werden.

Aufnahmen im VR-Modus

• 3 verschiedene Einstellungen für die Bildqualität/Aufnahmezeit (HQ, SQ, LQ)
• Kann nicht auf herkömmlichen DVD-Playern wiedergegeben werden
• Aufnahmen können umfassend bearbeitet werden

Aufnahmen im Video-Modus

• 3 verschiedene Einstellungen für die Bildqualität/Aufnahmezeit (HQ, SQ, LQ)
• Kann auf herkömmlichen DVD-Playern (nach Finalizing) abgespielt werden
  • Eingeschränkte Bearbeitungsfunktionen

Viele Recorderfunktionen sind vom Aufnahmemodus abhängig. Neben jeder Funktion, die in diesem Handbuch erläutert wird, wird eines oder mehrere der folgenden Symbole ( ), ) angezeigt. Dadurch können Sie auf einen Blick erkennen, ob die Funktion für die geladene Disc relevant ist. Weitere Informationen über Disc-Formate und Aufnahmemodi finden Sie auf der nächsten Seite 45.

Hinweis

Das DVD-Video-Format (Video-Modus) ist ein neues Format für Aufnahmen auf DVD-R/RW-Discs, die vom DVD-Forum im Jahre 2000 genehmigt wurden. Aus diesem Grund können bei der Wiedergabe von beschreibbaren DVD-Discs in einige Playern Probleme auftreten. Symptome sind Video-Artefakte, Audio- und oder Video-Dropouts und plötzlich angehaltenen Wiedergaben. Unser Unternehmen übernimmt keine Haftung bei Problemen bei der Wiedergabe von Discs, die auf diesem Recorder in anderen Playern aufgenommen wurden.

Werden DVDs wie Videokassetten bearbeitet?

Nein, Wenn Sie eine Videokassette bearbeiten, benötigen Sie ein Video-Deck, um das Originalband zu bearbeiten, und ein anderes, um die Änderungen aufzuzeichnen. Sie ändern DVDs, indem Sie eine Playlist der Inhalte erstellen und den Wiedergabezeitpunkt angeben. Der Recorder gibt die Disc gemäß der Playlist wieder.

Verwendung von "Original" und "Playlist"

In diesem Handbuch werden die tatsächlichen Inhalte und die bearbeitete Version häufig mit den Termini "Original" und "Playlist" bezeichnet.

• Original: Bei den Inhalten handelt es sich um das, was auf der Disc aufgezeichnet wird.
• Playlist: Bei den Inhalten handelt es sich um die bearbeitete Version der Disc, d.h. die Art und Weise, wie der Original-Inhalt aufgezeichnet wurde.

Reset des Recorder

Falls eines der folgenden Probleme auftritt...

• Das Gerät ist angeschlossen, es lässt sich jedoch nicht einschalten.
  • Die Anzeige des Bedienungsfeldes funktioniert nicht.
• Der Recorder funktioniert nicht richtig kann der ...Recorder wie folgt zurückgesetzt werden:
• Halten Sie die Taste POWER mindestens fünf Sekunden lang gedrückt. Dadurch wird das Gerät ausgeschaltet. Drücken Sie die Taste POWER erneut, um das Gerät wieder einzuschalten.
• Ziehen Sie den Netzstecker, warten Sie mindestens fünf Sekunden und schließen Sie ihn wieder an.

Disc-Typ	Disc-Format	Aufnahmemodus	Funktionen
DVD-Video	Video-Format	Nicht anwendbar	Nur Wiedergabe
DVD-RW	Video-Recording-Format (Standard)	VR-Modus	Wiedergabe, Aufnahme, Original-/Playlist-Bearbeitung
	Video-Format	Video-Modus	Wiedergabe, eingeschränkte Aufnahme, eingeschränkte Bearbeitung
DVD-R	Video-Format	Video-Modus	Wiedergabe, eingeschränkte Aufnahme, eingeschränkte Bearbeitung

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Betreiben Sie den Recorder nach den folgenden Richtlinien, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf DVD-R/RW-Discs gesichert werden, um versehentliche Datenverluste zu vermeiden.

• Recorder während des Betriebs nicht bewegen.
• Recorder auf einer stabilen, ebenen Fläche aufstellen.
• Lüfter und Öffnungen auf der Rückseite nicht verdecken.
• Recorder nicht an warmen oder feuchten Orten verwenden bzw. an Orten mit plötzlichen Temperaturschwankungen. Dadurch könnte Wasser im Innern des Recorders kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Recorder niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.

• Recorder nicht unmittelbar nach dem Ausschalten bewegen. Um den Recorder zu bewegen, führen Sie die folgenden Schritte durch:

• Warten Sie nach der Meldung POWER OFF (NETZ AUS) mindestens zwei Minuten.

• Ziehen Sie den Netzstecker.

• Bewegen Sie den Player.

• Bei einem Stromausfall während des Recorderbetriebs könnten Daten auf der Festplatte verloren gehen.

• Die Festplatte ist sehr empfindlich. Unsachgemäßer Betrieb oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigt werden. Anzeichen dafür sind uner- wartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild.

Für einen Defekt der Festplatte gibt es u. U. keinerlei Vorzeichen. Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

Karten zur Anzeige und Speicherung

• SD-Speicherkarte
• Multimedia-Karte (MMC)
- Speicher-Stick (MS)
- Kompatibel mit: FAT 12, FAT 16 oder FAT 32
- Beim ersten Einsatz muss eine Speicherkarte mit dem Gerät formatiert werden. Die Speicherkarte kann nach der Formatierung für andere Geräte u. U. nicht verwendet werden.
- Nur die oben empfohlenen Speicherkarten verwenden.

Hinweise zum Schreibschutz

Karten mit aktiviertem Schreibschutzschalter können nicht beschrieben, gelöscht oder formatiert werden.

Speicherkarte einsetzen/entfernen

Es wird empfohlen, die Speicherkarte nur bei ausgeschaltetem Gerät einzusetzen/zu entfernen.

Mit Etikett nach oben einsetzen.

Karte einsetzen.

Gerate einschieben, bis sie einrastet.

Speicherkarte entfernen

Auf die Mitte der Karte drücken.

Anmerkungen

• Speicherkarte für Kinder unzugänglich aufbewahren. Bei Verschlucken sofort einen Arzt aufsuchen.
• Für diesen Recorder kann keine Speicherkarte verwendet werden

Hinweise zu JPEG-Aufnahmen

• Abhängig von der Größe und Anzahl der JPEG-Dateien kann das Lesen der Disc einige Minuten dauern. Wenn nach einigen Minuten keine Anzeige auf dem Bildschirm zu sehen ist, sind einige Dateien zu groß. Verringern Sie die Auflösung der JPEG-Dateien auf und 4 Megapixel.
• Die Gesamtanzahl der Dateien und Ordner ist unbegrenzt, die Gesamtanzahl der Dateien im Ordner sollte jedoch weniger als 1999 betragen.
• Einige Discs sind auf Grund des Aufnahmeformats oder des Zustandes der Disc u. U. nicht kompatibel.
• Beim Brennen JPEG-Dateien mit einer Software wie "Easy CD Creator" auf eine CD-R müssen alle ausgewählten Dateien die Endung ".jpg" besitzen, bevor sie auf die CD gebrannt werden.
• Falls die Dateien die Endung ".jpe" besitzen, müssen sie in ".jpg" umbenannt werden.
• Dateinamen ohne die Endung ".jpg" können von diesem DVD-Player nicht gelesen werden, selbst wenn die Dateien im Windows Explorer ^® als JPEG-Bild angezeigt werden.

Hinweise zu MP3-Aufnahmen

Info zu MP3

• Eine MP3-Datei besteht aus Audio-Daten, die mit der MPEG1 Audio Layer-3 Dateicodierung komprimiert wurden. Dateien, die die Erweiterung ".mp3" besitzen, werden MP3-Dateien genannt.
• Der Recorder kann keine MP3-Dateien lesen, die eine andere Erweiterung als ".mp3" haben.

Die Kompatibilität dieses Recorders mit MP3-Dateien unterliegt den folgenden Beschränkungen:

1. Das physische Format der CD-R sollte ISO 9660 und JOLIET entsprechen.
2. Wenn Sie MP3-Dateien mit einer Software wie "Direct-CD" aufnehmen, die kein DATEISYSTEM erstellen kann, können Sie MP3-Dateien nicht wiedergeben. Wir empfehlen die Verwendung von Easy-CD Creator. Diese Software erstellt ein Dateisystem, das ISO 9660 oder JOLIET entspricht.
3. Die Gesamtanzahl der Dateien und Ordner ist unbegrenzt, die Gesamtanzahl der Dateien im Ordner sollte jedoch weniger als 1999 betragen.

Um eine optimale Wiedergabequalität zu erzielen, müssen die auf dem Recorder abgespielten Discs und Aufnahmen bestimmte technische Standards erfüllen. Für bereits bespielte DVDs werden diese Standards automatisch eingestellt. Beschreibbare Disc-Formate können viele unterschiedliche Typen aufweisen (z. B. eine CD-R mit MP3-Dateien), die bestimmte Voraussetzungen erfüllen müssen (s. o.), um die Kompatibilität bei der Wiedergabe zu gewährleisten.

Außerdem ist zu beachten, dass für das Herunterladen von MP3-Dateien und Musik aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen ist nicht zur Erteilung einer solchen Genehmigung berechtigt. Die benötigten Genehmigungen sind stets bei dem jeweiligen Inhaber des Urheberrechts einzuholen.

Warnhinweise

Handhabung des Geräts

Beim Versand des Geräts

Der Original-Versandkarton und das Verpackungsmaterial sollten in diesem Fall verwendet werden. Um das Gerät bestmöglich zu schützen, verpacken Sie es so, wie Sie es ursprünglich vom Hersteller erhalten haben.

Beim Einrichten des Geräts

Bild und Ton eines Fernsehgerätes, eines Videorecorders oder eines Radios in der Nähe können verzerrt wiedergegeben werden. Ist dies der Fall, stellen Sie das Gerät nicht in der Nähe eines Fernsehgerätes, Videorecorders oder Radios auf, oder schalten Sie das Gerät nach der Entnahme der Disc aus.

So halten Sie die Oberfläche sauber

Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektizidsprays in der Nähe des Geräts. Gummi- oder Kunststoffgegenstände sollten nie längere Zeit mit dem Gerät in Kontakt bleiben. Sie hinterlassen Spuren auf der Oberfläche.

Reinigen des Geräts

So reinigen Sie das Gehäuse

Verwenden Sie ein weiches, trockenes Tuch. Wenn die Oberfläche sehr verschmutzt ist, verwenden Sie ein mit einer milden Putzmittellösung angefeuchtetes, weiches Tuch. Verwenden Sie keine starken Lösungsmittel wie Alkohol, Benzin oder Verdünner, da sie die Oberfläche des Geräts beschädigen können.

So erhalten Sie ein scharfes Bild

Der Recorder ist ein High-Tech-Präzisionsgerät. Wenn die optische Pickup-Linse und die Teile des Disc-Laufwerks verschmutzt oder abgenutzt sind, kann sich die Bildqualität verschlechtern.

Nach jeweils 1.000 Betriebsstunden sollte das Gerät geprüft und gewartet werden. (Die Häufigkeit richtet sich auch nach der Betriebsumgebung.) Informationen erhalten Sie bei einem Händler in Ihrer Nähe.

Sendebereich der Fernbedienung

Richten Sie die Fernbedienung auf den Sensor, und drücken Sie die Taste.

Installation der Batterie der Fernbedienung

Nehmen Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung ab, und legen Sie zwei R03-Batterien (Größe AAA) mit ordnungsgemäß ausgerichteten + und - ein.

Verwenden Sie nicht gleichzeitig alte und neue Batterien. Mischen Sie nie die Batterietypen (Standard, Alkaline usw.).

Hinweise zu Discs

Umgang mit Discs

Berühren Sie die bespielte Seite der Disc nicht. Fassen Sie die Disc an den Kanten an, um nicht die Oberfläche mit den Fingern zu berühren. Bringen Sie auf keiner der beiden Seiten der Disc Papier oder Klebeband an.

Aufbewahren von Discs

Legen Sie die Disc nach der Wiedergabe wieder in die zugehörige Hülle. Setzen Sie die Disc keiner direkten Sonneneinstrahlung oder Wärmequellen aus, und lassen Sie sie nie in einem geparkten Auto, das direkter Sonneneinstrahlung ausgesetzt ist, da die Temperatur im Fahrzeug stark ansteigen kann.

Reinigen von Discs

Fingerabdrücke und Staub auf der Disc können die Bild- und Tonqualität beeinträchtigen. Reinigen Sie die Disc vor der Wiedergabe mit einem sauberen Tuch. Wischen Sie die Disc von der Mitte zum Rand ab.

Ja Nein

Verwenden Sie keine starken Lösungsmittel wie Alkohol, Benzine, Verdünner, handelsübliche Reiniger oder für Vinyl-Platten gedachte Antistatik-Sprays.

Info zu Symbolen

Info über das ☉ Symbol auf dem Bildschirm

Während des Betriebs können "∅" auf dem Fernsehbildschirm angezeigt werden. Dieses Symbol bedeutet, dass die im Benutzerhandbuch erläuterte Funktion auf dieser Disc nicht verfügbar ist.

Infos über die Disc-Symbole für Anleitungen

Enthält ein Titel eines Abschnitts eines der folgenden Symbole, ist er nur auf die durch das Symbol dargestellte Disc anwendbar.

Festplattenlaufwerk
Speicherkarte
DVD-R/RW mit Video-Recording-Modus
DVD-RW mit VR-Recording-Modus
DVD-Video-Disc
Video-CDs
Audio-CDs
MP3-Discs
JPEG-Discs

Zum NÄCHSTEN Kapitel/Track. Drücken Sie die Taste, und halten Sie sie während der Wiedergabe für den Vorwärts-Schnellsuchlauf zwei Sekunden gedrückt. STOP (■) Hält die Wiedergabe oder die Aufnahme an. Zum Anfang des aktuellen Kapitels/Tracks oder zum vorherigen Kapitel/Track. Drücken Sie die Taste, und halten Sie sie während der Wiedergabe für den Rückwärts-Suchlauf zwei Sekunden gedrückt. PAUSE (■) Unterbricht die Wiedergabe oder die Aufnahme vorübergehend. Drücken Sie die Taste erneut, um den Pausemodus zu beenden. REC (●) Startet die Aufnahme. Drücken Sie Taste mehrere Male, um die Aufnahmezeit festzulegen. PLAY (►) Zum Wiedergeben einer Disc. Netzschalter und Betriebs-LED Suchlauf nach oben/unten durch gespeicherte Kanäle. Schaltet den Rekorder EIN oder AUS. Leuchtet rot, wenn der Recorder im Standby-Modus betrieben wird. PR (+/-) Durchsucht gespeicherte Kanäle nach oben oder unten. Empfangssensor für das Fernbedienungssignal Fernbedienung auf diesen Bereich richten. TIMESHIFT Disc-Fach Legen Sie die Disc hier ein. OPEN/CLOSE (▲) Öffnet und schließt das Disc-Fach. Anzeigefenster Zeigt den aktuellen Status des Rekorders an. Steckplatz für SPEICHERKARTE Einschub für Speicherkarte (SD, MMC oder MS). DV IN Schließen Sie den DV-Ausgang eines digitalen Camcorders an. INPUT 4 (S-VIDEO IN) Schließen Sie den S-Video-Ausgang einer externen Quelle (TV/Monitor, VCR, Camcorder usw.) INPUT4 (VIDEO IN/AUDIO IN (Links/Rechts)) Schließen Sie den Audio-/Video-Ausgang einer externen Quelle (Audio-System, TV/Monitor, VCR, Camcorder usw.) an.

REC Der Recorder nimmt auf. ● Gibt an, ob der Recorder im Modus Timer- Aufnahme betrieben wird oder ob eine Timer- Aufnahme programmiert wurde. HQ, SQ, LQ Gibt den Aufnahmemodus an. ST Gibt den Empfang eines Stereo-Übertragung an. BIL Gibt den Empfang einer ZWEISPRACHIGEN Übertragung an. CHP Gibt die aktuelle Kapitelnummer an. TRK Gibt die aktuelle Tracknummer an. TV Gibt an, dass der Recorder im TV-Tunermodus arbeitet. TITLE Zeigt die aktuelle Titelnummer an. T/S Zeigt Timeshift- Modus an. DVD A - R W T/S TITLE TV TRK CHP BIL ST HQ SQ LQ REC S V CD -RW Zeichenangaben Uhr, gesamte Wiedergabezeit, verstrichene Zeit, Titelnummer, Kapitel-/Tracknummer, Kanal usw. Disc-Typ-LEDs Zeigt den Typ der eingelegten Disc an.

POWER Schaltet den Recorder EIN oder AUS. TV/DVD Zum Anzeigen von Kanälen, die vom Recorder-Tuner oder vom TV-Tuner ausgewählt wurden. 3D SURR. Wählt 3D-Raumklang während der Wiedergabe aus. PIP Schaltet die PTIP-Funktion EIN oder AUS. Zifferntasten 0-9 Wählt nummerierte Menuoptionen aus. AV Ändert den Eingang für die Aufnahme (Tuner, AV1-4 oder DV IN). AUDIO Wählt eine Audio-Sprache (DVD) oder einen Audio-Kanal (CD). SUBTITLE Wählt eine Untertitelsprache aus. ANGLE Wählt einen DVD-Kamerawinkel aus, sofern vorhanden. REC (●) Startet die Aufnahme. Drücken Sie Taste mehrere Male, um die Aufnahmezeit festzulegen. REC MODE Wählt den Aufnahmemodus aus: HQ, SQ oder LQ. TIMER REC Zeigt das Menü "Timer-Aufnahme" an. TIMESHIFT Pausiert die Wiedergabe (Timeshift) einer Live-Sendung. MARKER Markiert einen Punkt während der Wiedergabe. SEARCH Zeigt das Menü "Marker Search" an. SETUP Zugriff auf oder Entfernen das Setup-Menüs. DUBBING Kopiert DVD auf HDD (bzw. HDD auf DVD). I.SKIP (SOFORT ÜBERSPRINGEN) Springt 15 Sekunden auf der Disc vor (ca. eine normale TV-Werbung). TITLE Zeigt das Menü "Titel" der Disc an, sofern vorhanden. CHP ADD Fügt eine Kapitelmarkierung während der Wiedergabe/Aufnahme einer DVD-RW-Disc im VR-Modus ein. SHOWVIEW Zum Anzeigen des Programmenüs für die SHOWVIEW -Systemprogrammierung. OPEN/CLOSE (▲) Öffnet und schließt das Disc-Fach. TV-Bedientasten POWER: Schaltet den Fernseher ein oder aus. AV: Regel die Lautstärke des Fernsehers ein. PR +/-: Wählt den Fernsehkanal aus. VOL +/-: Regel die Lautstärke des Fernsehers ein. MUTE: Schaltet den TV-Ton kurzzeitig STUMM bzw. wieder ein. SKIP (I◄◄ / ►►►) Geht zum nächsten Kapitel oder Track. Geht zum Anfang des aktuellen Kapitels oder Tracks oder zum vorherigen Kapitel oder Track. SCAN (◄◄ / ►►►) Ruft vorwärts und rückwärts. PAUSE/STEP (■) Unterbricht die Wiedergabe oder die Aufnahme vorübergehend. Drücken Sie die Taste erneut, um den Pausemodus zu beenden. ► (PLAY) Startet die Wiedergabe. STOP (■) Hält die Wiedergabe oder die Aufnahme an. HOME Blendet das HAUPT-Menü ein bzw. aus. MENU/LIST Ruft das Menü einer DVD-Disc auf. Wechselt zwischen den Menüs Titelliste- Original und Titelliste-Playlist hin und her. ENTER - Bestätigt die Menüauswahl. - Zeigt Informationen an, während Sie eine Fernsehsendung ansehen. ◄ / ► / ▲ / ▼ ( links/rechts/oben/unten ) Wählt einen Menüpunkt aus. ▲ / ▼ ( oben/unten ) Durchsucht gespeicherte Kanäle nach oben oder unten. DISPLAY Zugriff auf die Bildschirmanzeige RETURN (♂) - Entfernt das Menü. - Zeigt das Menü einer Video-CD mit PBC an. THUMBNAIL Wählt eine Miniaturansicht für den aktuellen Titel und das Kapitel aus, die im Menü "Original" und "Playlist" verwendet werden können. RANDOM Gibt Tracks in willkürlicher Reihenfolge wieder. REPEAT Wiederholt Kapitel, Track, Titel, alles. A-B Wiederholt Sequenz. ZOOM Vergrößert das DVD-Videobild. CLEAR Entfernt eine Track-Nummer aus der Programmliste oder eine Markierung aus dem Menü "Marker Search". 12

AERIAL Für den Anschluss der Antenne an dieses Gerät. EURO AV 2 DECODER Für den Anschluss das Audio-/Video-Ausgang des einer externen Quelle (Pay-TV-Decoder, Set-Top-Box, Videorecorder usw.). KOAXIALANSCHLUSS (Digital Audio Out-Buchse) Für den Anschluss von digitalem Audio-Equipment (koaxial) COMPONENT VIDEO OUT/PROGRESSIVE SCAN (Y Pb Pr) Für den Anschluss an einen Fernseher mit Video-Eingängen. VIDEO OUT/AUDIO OUT (Links/Rechts) Für den Anschluss an einen Fernseher mit Video-Eingängen. VIDEO IN 3/AUDIO IN 3 (Links/Rechts) Für den Anschluss des Audio-/Video-Ausgangs einer externen Quelle (Audio-System, TV/Monitor, VCR, Camcorder usw.). Netzkabel Für den Anschluss an eine Stromquelle. OPTICAL (Digital Audio Out-Buchse) Für den Anschluss von digitalem Audio-Equipment (optisch) S-VIDEO OUT Für den Anschluss an dem S-Video-Eingang des Fernsehers. VIDEO OUTPUT-Schalter Wahl des Signals COMPONENT VIDEO OUT/PROGRESSIVE SCAN oder RGB des EURO AV1 AUDIO/VIDEO-Anschlusses, abhängig vom Anschluss des Recorders an das TV-Gerät. EURO AV 1 AUDIO/VIDEO Für den Anschluss an einen Fernseher mit SCART-Buchse. RF. OUT Übergibt das Signal von der Antenne zum TV/Monitor.

Berühren Sie die innenliegenden Stifte der

Anschlussbuchsen an der rückwärtigen Anschlussleiste nicht. Eventuell auftretende elektrostatische Ladungen können das Gerät dauerhaft beschädigen.

Anschluss der Antenne

Antennenstecker vom Fernseher abziehen und am Antennenanschluss auf der Recorderrückseite anschließen. Das Antennenkabel sowohl an den TV-Anschluss des Recorders als auch an den Antenneneingang des TV-Gerätes anschließen.

Wenn kein Antennesignal anliegt, keine Antenne ist angeschlossen, kann es zu einem Rauschen in den Lautsprechern kommen.

RF-Koaxial-Anschluss

Verbinden Sie die RF. OUT-Buchse des Recorders über das enthaltene 75-Ohm-Koaxialkabel (R) mit dem Antenneneingang des TV-Gerätes. Die RF. OUT-Buchse leitet das Signal der ANTENNEN-Buchse weiter.

Antenne Rückseite des Fernsehgerätes ANTENNA INPUT SCART INPUT AUDIO INPUT VIDEO INPUT R OUTPUT DATA OUT COMERCIAL P1 P2 VIDEO OUT VIDEO OUT VIDEO OUT

Rückseite des Recorders

tipps

• Abhängig vom TV-Gerät und anderen Geräten gibt es verschiedene Anschlussmöglichkeiten an den Recorder. Verwenden Sie nur einen der folgenden Anschlüsse.
• Lesen Sie zum Anschluss die Handbücher des TV-Gerätes, des Videorecorders, der Stereo-Anlage bzw. der anderen Geräte.

Vorsicht

• Der Recorder muss direkt am TV-Gerät angeschlossen werden. Stellen Sie den Fernseher auf den richtigen Videokanal ein.
  – Die AUDIO OUT-Buchse des Recorders nicht an den Phono-Eingang (Aufnahme-Deck) des Audiosystems anschließen.
• Recorder nicht über einen Videorecorder anschließen. Das DVD-Bild könnte durch ein Kopierschutzsystem verzerrt werden.

Rückseite des Fernsehgerätes

Rückseite des Recorders

TV-Anschlüsse

• Nehmen Sie, abhängig von den Fähigkeiten Ihrer Ausrüstung, einen der folgenden Anschlüsse vor.
• Setzen Sie bei Verwendung der COMPONENT VIDEO OUT/PROGRESSIVE SCAN-Buchsen den VIDEO OUTPUT-Schalter auf COMPONENT. Setzen Sie bei Verwendung der SCART-Buchse den VIDEO OUTPUT-Schalter auf RGB.

CART-Anschluss

Verbinden Sie die EURO AV1 AUDIO/VIDEO-SCART-Buchse des Recorders über das Scart-Kabel (T) mit den entsprechenden Eingangsbuchsen des TV-Gerätes.

Video-Anschluss

Verbinden Sie die VIDEO OUT-Buchse des Recorders über das Videokabel (V) mit der Video-Eingangsbuchse des TV-Gerätes.

S-Video-Anschluss

Verbinden Sie die S-VIDEO OUT-Buchse des Recorders über das S-Videokabel (S) mit der S-Video-Eingangsbuchse des TV-Gerätes.

Component-Video-Anschluss

Verbinden Sie die COMPONENT VIDEO OUT/PRO-GRESSIVE SCAN-Buchsen des Recorders über ein Y Pb Pr-Kabel (C) mit den entsprechenden Eingangsbuchsen des TV-Gerätes.

Progressive Scan-Anschluss (ColorStream®Pro)

Wenn es sich bei Ihrem TV-Gerät um ein HDTV- oder ein "Digital Ready"-Gerät handelt, können Sie den Progressive Scan-Ausgang des Recorders verwenden, um die höchstmögliche Bildauflösung zu erhalten. Falls das TV-Gerät Progressive Scan nicht unterstützt, erscheint das Bild bei Progressive Scan des Recorders verzerrt.

Verbinden Sie die COMPONENT VIDEO OUT/PRO-GRESSIVE SCAN-Buchsen des Recorders über ein Y Pb Pr-Kabel (C) mit den entsprechenden Eingangsbuchsen des TV-Gerätes.

Anmerkungen

• Stellen Sie im Setup-Menü die Option Progressive Scan auf "Ein", um ein Progressive Scan-Signal zu erhalten, s. S. 23.
• Schalten Sie Progressive Scan "Aus". Entnehmen Sie dazu eine evtl. eingelegte Disc und schließen Sie das Disc-Fach. Im Anzeigefenster muss "no disc (keine Disc)" angezeigt werden. Halten Sie dann STOP fünf Sekunden lang gedrückt.
• Progressive Scan funktioniert nicht mit den analogen Videoanschlüssen (gelbe VIDEO OUT-Buchse) oder dem S-VIDEO-Anschluss.

Audio-Anschluss (Links/Rechts)

Verbinden Sie die linken und rechten AUDIO OUT-Buchsen des Recorders über die Audiokabel (A) mit den linken und rechten Audio-Eingangsbuchsen des TV-Gerätes. Die AUDIO OUT-Buchse des Recorders nicht an den Phono-Eingang (Aufnahme-Deck) des Audiosystems anschließen.

Anschließen an eine Kabel-Box oder an einen Satellitenempfänger

Wenn Sie einen Kabel- oder Satellitenempfänger mit integriertem Decoder einsetzen, schließen Sie ihn wie hier beschrieben an den Recorder und an Ihr Fernsehgerät an. Wenn Sie eine separate Decoder-Box für Ihr Kabel-/Satelliten-Fernseher verwenden, gehen Sie wie auf der rechten Seite beschrieben vor. Mithilfe des Setups auf dieser Seite können Sie:

- Jeden beliebigen Kanal auswählen, indem Sie ihn auf der Kabel-Box/dem Satelliten-Tuner auswählen.

1 Schließen Sie die RF-Kabel wie abgebildet an. Dies ermöglicht Ihnen, TV-Kanäle anzusehen und aufzuzeichnen.

2 Vebinden Sie mit dem SCART-Kabel den EURO AV1 AUDIO/VIDEO-Anschluss und einen SCART AV-Anschluss an Ihrem Fernseher. Dies ermöglicht Ihnen, Discs anzusehen.

3 Verbinden Sie mit einem SCART-Kabel den EURO AV2 DECODER-Anschluss und einen SCART AV-Anschluss an Ihrer Satelliten-/Kabel-Box. Dies ermöglicht Ihnen, codierte TV-Kanäle anzusehen.

Tipp

Dieser Recorder ist mit einer "Loop-Through"-Funktion ausgestattet. Die Funktion ermöglicht Ihnen, eine Fernsehsendung vom integrierten TV-Tuner dieses Recorders aufzunehmen, während Sie einen Satelliten- oder Kabelkanal ansehen (siehe Seite 48).

Achtung:

Schließen Sie den Recorder nicht "über" Ihren Videorecorder, Satellitenempfänger oder die Kabel-Box an. Schließen Sie die einzelnen Komponenten direkt an Ihren TV- oder AV-Receiver an.

Antenne/Kabelfernsehen Wandsteckdose

Kabel-Box oder 'Satellitenempfänger'

Rückseite des Recorders

Anschließen an eine externe Decoder-Box

Wenn Sie eine externe, dedizierte Decoder-Box für Ihr Satelliten- oder Kabel-TV-System einsetzen, verwenden Sie den hier beschriebenen Setup.

1 Verbinden Sie den Antennen-/Kabel-TV-Anschluss mit dem Kabel mit dem Antennen-Eingang des Kabel-/Satelliten-Tuners.

2 Schließen Sie den Decoder mit dem SCART-Kabel an den Kabel-/Satelliten-Tuner an. Ausführliche Anleitungen entnehmen Sie dem Handbuch Ihrer Decoder-Box.

3 Schließen Sie mit einem SCART-Kabel den EURO AV2 DECODER-Anschluss und einen SCART AV-Anschluss an Ihrer Satelliten-/Kabel-Box an.

4 Schließen Sie mit dem SCART-Kabel den EURO AV1 AUDIO/VIDEO-Anschluss an einen SCART AV-Anschluss an Ihrem Fernseher an.

Achtung:

• Schließen Sie die Decoder-Box nicht direkt an den Recorder an.
• Informationen vom Decoder (z. B. über Pay-TV-Dienste) könne nur eingesehen werden, wenn der Recorder ausgeschaltet ist (Standby-Betrieb).
• Damit Timer-Aufnahmen ordnungsgemäß auf diesem Recorder arbeiten, muss die Satelliten-/Kabel-Box ebenfalls während der Aufnahme eingeschaltet sein.
• Bei dieser Konfiguration können Sie nicht gleichzeitig eine Fernsehsendung ansehen und eine andere aufnehmen.

Antenne/Kabelfer nsehen Wandsteckdose Decoder SCART AV Kabel-Box oder Satellitenempfänger AERIAL INPUT SERIAL OUTPUT SCART AV1 SCART AV2 SPR-OUT SPR-OUT SPR-OUT SPR-OUT SPR-OUT

Rückseite des Recorders

Anschließen an einen Verstärker

Anschließen an einen mit analogem 2-Kanal-Stereo oder Dolby Pro Logic II / Pro Logic ausgerüsteten Verstärker

Verbinden Sie die linken und rechten AUDIO OUT-Buchsen des Recorders über die Audiokabel (A) mit dem Verstärker, dem Receiver oder der Stereo-Anlage.

Anschließen an einen mit Zweikanal-Digitalstereo (PCM) ausgerüsteten Verstärker oder an einen mit einem Mehrkanal-Decoder (Dolby Digital™, MPEG 2 oder DTS) ausgerüsteten Audio/Video-Receiver.

1 Verbinden Sie eine der DIGITAL AUDIO OUT-Buchsen des Recorders (OPTICAL O bzw. COAXIAL X) mit der entsprechenden Eingangsbuchse des Verstärkers. Verwenden Sie ein digitales (optisches O bzw. Koaxial-X) Audiokabel.

2 Sie müssen den digitalen Ausgang des Recorders aktivieren. (Siehe "Audio" auf Seite 25.)

Digitaler Mehrkanal-Ton

Ein digitaler Mehrkanal-Anschluss erzeugt die beste Tonqualität. Dazu ist ein Mehrkanal-Audio/Video-Receiver erforderlich, der eines oder mehrere der Audioformate des Recorders unterstützt (MPEG 2, Dolby Digital und DTS). Beachten Sie das Handbuch sowie die Logos auf der Vorderseite des Receivers.

Achtung:

Aufgrund des DTS-Lizenzvertrags erfolgt die digitale Ausgabe bei Auswahl eines DTS-Audiostroms in DTS-Digital-Out.

N Hinweise

• Wenn das Audioformat der digitalen Ausgabe nicht den Fähigkeiten Ihres Receivers entspricht, erzeugt dieser einen lauten, verzerrten oder überhaupt keinen Ton.
  – Sechskanal-Digital-Raumklang über die digitale Verbindung ist dann möglich, wenn Ihr Receiver mit einem Digital-Mehrkanal-Decoder ausgerüstet ist.
• Um das Audioformat der aktuellen DVD auf der Bildschirmanzeige einzublenden, drücken Sie AUDIO.
• Dieser Recorder führt keine interne (2-Kanal-) Decodierung einer DTS-Tonspur durch. Um DTS-Mehrkanal-Raumklang zu genießen, müssen Sie diesen Recorder über einen der digitalen Audioausgänge des Recorders an einen mit DTS kompatiblen Receiver anschließen.

Rückseite des Recorders

Verstärker

Solid gray vertical rectangle with no visible text, symbols, or features.

Zusätzliche Audio-/Video- (A/V) Anschlüsse des Recorders

Verbinden Sie die Eingangsbuchsen (AV3, AV4) des Recorders über Audio-/Videokabel mit den Audio-/Videoausgangsbuchsen des Zubehörgerätes.

N Hinweis

Wenn die S-VIDEO IN-Buchse auf der Frontblende verwendet wird, ist die VIDEO IN-Buchse auf der Frontblende nicht verfügbar.

Anschlussleiste einer Zubehörkomponente (VCR, Camcorder, etc.)

AUDIO OUTPUT VIDEO OUTPUT ODER Rückseite des Recorder Vorderseite des Recorder

Anschließen eines digitalen Camcorders

An der DV IN-Buchse auf der Vorderseite kann ein digitaler DV-Camcorder angeschlossen und DV-Bänder oder DVD-R/RW-Discs auf DVD-R/RW oder HDD übertragen werden.

Verwenden Sie zur Verbindung der DV Eingangs-/Ausgangs-buchse des DV-Camcorders mit der DV IN-Buchse des Recorders ein DV-Kabel (nicht enthalten).

N Hinweis

An diese Buchse können nur DV-Geräte angeschlossen werden. Sie ist nicht mit digitalen Satellitentunern oder D-VHS-Video-Decks kompatibel.

DV Digital Camcorder DV INPUT PR+ PR- TIME SHIFT RE PLAY SPULSE STOP HOLD MEMORY CARD DV IN S-VIDEO VIDEO L-AUDIO-R INPUT 4 Vorderseite des Recorders

Grundeinstellungen

Das Menüsystem bietet mehrere Möglichkeiten, um die Einstellungen zu ändern. Die meisten Menüs haben drei Ebenen, auf denen Optionen eingestellt werden können. Aufgrund der Vielzahl von Einstellungen werden manchmal weitere Ebenen benötigt. Wenn Sie SETUP drücken, werden nur die erste und die zweite Ebene des Menüsystems auf dem Fernsehbildschirm angezeigt. Sie können die dritte Ebene einblenden, indem Sie "▶" drücken. Beim Navigieren in den Menüs hilft Ihnen "▶" auf der rechten Seite der Menübeschriftung, die nächste Ebene aufzurufen.

So zeigen Sie das Menü an und beenden es: Drücken Sie SETUP, um das Menü aufzurufen. Wenn Sie SETUP erneut drücken, kehren Sie zum ersten Bildschirm zurück.

So gehen Sie zur nächsten Ebene:

Drücken Sie auf der Fernbedienung ▶.

So kehren Sie zur vorherigen Ebene zurück: Drücken Sie auf der Fernbedienung ◀.

Allgemeiner Betrieb

1 Drücken Sie SETUP.
Das Setup-Menü wird angezeigt.
2 WählenSie die gewünschte Option mit ▲ / ▼ aus.
3 Der gewünschte Eintrag ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.
4 Wählen Sie die zweite Option mit ▲ / ▼ aus.
5 Drücken Sie ▲ / ▼, um die dritte Ebene aufzurufen.
6 Verwenden Sie ▶, um die gewünschte Einstellung auszuwählen, und bestätigen Sie Ihre Auswahl mit ENTER. Bei einigen Optionen sind weitere Schritte erforderlich.
7 Drücken Sie SETUP, um das Setup-Menü zu beenden.

Allgemein

Autoprogrammierung

Dieser Recorder besitzt einen Frequenz-Tuner für den Empfang von bis zu 88 TV-Kanälen.

Vorbereitung:

- Schließen Sie den Recorder an die gewünschte Antenne an, wie unter Anschluss der Antenne auf S. 14 gezeigt.

Anhangswirnamp Kanaleinstellung Uhrzeit einstellen TV Seitenverhältnis Progressive Scan AV1 Decoder PBC Initialisierung Deutschland Stopp Suche 11%

1 Drücken Sie SETUP. Das Setup-Menü wird angezeigt.

2 Wählen Sie die Option "Hauptmenü" mit ▲ / ▼ aus.

3 Der Eintrag "General" ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.

4 Wählen Sie die Option "Autoprogrammierung" mit ▲ / ▼ aus.

5 Drücken Sie ▶, um die dritte Ebene aufzurufen. Die Landoption ist markiert.

6 Wählen Sie mit ▲ / ▼ ein Land aus, und drücken Sie ▶. Das Symbol "Starten" ist markiert.

7 Drücken Sie ENTER, um die Kanalsuche zu starten. Der Tuner arbeitet automatisch alle vorhandenen Kanäle ab und überträgt sie in den Tunerspeicher.

Kanaleinstellung (Program Edit)

Sie können einen Kanal manuell bearbeiten (hinzufügen, löschen, benennen, verschieben usw.).

Autoprogrammierung Uhrzeit einstellen TV Sellenverhältnis Progressive Scan AV1 Decoder PBC Initialisierung

1 Drücken Sie SETUP.
Das Setup-Menü wird angezeigt.
2 Wählen Sie die Option "General" mit ▲ / ▼ aus.
3 Der Eintrag "General" ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.
4 Verwenden Sie ▲ / ▼, um die Option "Kanaleinstellung" auszuwählen. Drücken Sie danach ▶, um zur dritten Ebene zu gelangen. Das Symbol "Editieren" ist markiert.
5 Drücken Sie ENTER. Das Programm-Liste Menü wird angezeigt.

PR | Ks | MF | Station 1 | C 12 | +10 | BBC2 12 | C 23 | 0 | ITV 03 | C 7 | 0 | CH2 04 | C 27 | -10 | CHTV 05 | C 17 | 0 | WEST 06 | C 23 | 0 | ANGLI 07 | C 34 | +26 | ABC 08 | C 47 | 0 | TV2 09 | C 10 | -60 | 10 11

6 Wählen Sie mit ▲ / ▼ eine PR-Nummer aus, und drücken Sie ENTER.

Auf der rechten Seite des Menü-Displays werden die Optionen von Programm-Liste angezeigt.

7 Wählen Sie mit ▲ / ▼ eine Option aus, und drücken Sie ENTER, um zu bestätigen.

Programm edit Sender umbenennen decoder Ein/Aus NICAM Auto/Aus

Programm editieren: Bearbeitet das ausgewählte Programm.

Sender umbenennen: Bearbeitet den Sendernamen.

Bewegen: Verschiebt den Programmplatz in der Programmliste.

Löschen: Löscht das Programm aus der Programmliste.

Decoder Ein/Aus : Stellen Sie den Decoder für die Sendung ein und aus.

NICAM Auto/Aus : Setzt die NICAM-Funktion für die Sendung auf Auto oder Aus.

8 Drücken Sie wiederholt RETURN (💡), um das Programm-Liste Menü zu beenden.

Programmieren der Bearbeitungsfunktionen (Program Edit)

Sie können eine Suche durchführen, um die TV-Kanäle manuell auszuwählen und zu speichern.

1. Wählen Sie mit ▲ / ▼ ein Programm im Programm-Liste Menü aus, und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.
2. Verwenden Sie ▲ / ▼, um die Option Programmeditieren auszuwählen, und drücken Sie ENTER. Das Menü Programmeditieren wird angezeigt.

PR Suchen Ka. MF 07 C 7

1. Informationen zur Verwendung des Programm-Liste Menü finden Sie weiter unten.

◀/▶ (links/rechts): Verschiebt den Cursor zur vorherigen oder nächsten Spalte.

▲ / ▼ (oben/unten): Ändert die Einstellung an der aktuellen Cursorposition.

PR: Gibt die Programmnummer an (nur Anzeige)

Suchen: Sucht automatisch einen Sender. Wählen Sie mit ◀ / ▶ die Option Suche und drücken Sie ▲ / ▼. Die Sendersuche stoppt, wenn der Recorder einen Sender gefunden hat.

Ka.: Ändert die zu bearbeitende Kanalnummer. Wählen Sie mit ◀ / ▶ die Option "Kanal" aus, und drücken Sie danach ▲ / ▼.

MF: Ändert die Frequenz zur Feinabstimmung. Wählen Sie mit ◀ / ▶ die Option "MFT" aus, und drücken Sie danach ▲ / ▼.

1. Wählen Sie OK, drücken Sie danach ENTER, um die Einstellung zu bestätigen und zum Programm-Liste Menü zurückzukehren.

Programm bearb. (Forts.)

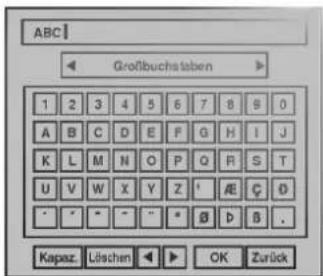

Sender umbenennen

ezeichnungen für Sender können frei vergeben werden. Ein Name darf bis zu 5 Zeichen lang sein.

1. Wählen Sie mit ▲/▼ ein Programm im Menü Program List (Programmliste) aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.

2. Wählen Sie mit ▲ / ▼ die Option 'Sender umbenennen' aus und drücken Sie ENTER. Das Tastaturmenü erscheint.

ABC Großbuchstaben 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ' AE C D - - - - - * B D B . Kapaz. Löschen OK Zurück

1. Geben Sie einen Namen für den Sender ein. Wählen Sie mit ◀/▶/▲/▼ ein Zeichen aus und drücken Sie zur Bestätigung der Auswahl ENTER.

2. Großbuchstaben: Schaltet die Tastatur auf Großschreibung.

3. Kleinbuchstaben: Schaltet die Tastatur auf Kleinschreibung.
   • Symbol: Schaltet die Tastatur auf Sonderzeichen.
   • OK: Wählen Sie abschließend OK.
4. Zurück: Alle eingegebenen Zeichen löschen.
5. Kapaz.: Fügt ein Leerzeichen ein.
6. Löschen: Löscht das vorangehende Zeichen.
   • ◀ / ▶: Cursor nach links oder rechts.

Tasten der Fernbedienung zur Eingabe

(PLAY): Fügt ein Leerzeichen ein.

II (PAUSE/STEP): Löscht das folgende Zeichen.

■ (STOP), CLEAR: Löscht das vorangehende Zeichen.

|◀◀ / ▶▶▶: Cursor nach links oder rechts.

Ziffern (0-9): Fügt das Zeichen der entsprechenden Position der gewählten Spalte ein.

MENU/LIST, DISPLAY: Schaltet Tastatur um (Großbuchstaben, Kleinbuchstaben, Sonderzeichen)

1. Wählen Sie 'OK' und drücken Sie ENTER, um den Namen zu übernehmen und zum Menü Program List zurückzukehren.

TV-Kanäle manuell sortieren

Die Programme im Menü Program List können sortiert werden.

1. Wählen Sie mit ▲ / ▼ ein Programm im Menü Program List (Programmliste) aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.
2. Wählen Sie mit ▲ / ▼ die Option 'Bewegen' aus und drücken Sie ENTER.
3. Wählen Sie mit ▲ / ▼ die gewünschte Position und drücken Sie zum Speichern ENTER.

Ein Programm löschen

Die Programme im Menü Program List können gelöscht werden.

1. Wählen Sie mit ▲ / ▼ ein Programm im Menü Program List (Programmliste) aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.
2. Wählen Sie mit ▲ / ▼ die Option 'Löschen' und drücken Sie zum Löschen ENTER.

Dekoder ein-/ausschalten

1. Wählen Sie mit ▲ / ▼ das Programm im Menü Program List aus, für das der Dekoder verwendet werden soll, und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.
2. Wählen Sie mit ▲/▼ die Option 'Decoder Ein/Aus' aus und drücken Sie ENTER. Bei der Auswahl von On (Ein) erscheint 'Decoder' auf dem Menübildschirm.

NICAM auf Auto/Aus schalten

Dieser Recorder empfängt HiFi-Tonübertragungen in NICAM-Stereo. Falls der Ton bei schlechtem Empfang jedoch verzerrt ist, schalten Sie auf Off (Aus).

1. Wählen Sie mit ▲ / ▼ ein Programm im Menü Program List (Programmliste) aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.
2. Wählen Sie mit ▲ / ▼ die Option 'Nicam Auto/Aus' und drücken Sie ENTER. Bei der Auswahl Auto erscheint 'NICAM' auf dem Menübildschirm.

Automatisches Einstellen der Uhrzeit

Wenn die automatische Kanalsuche abgeschlossen ist, werden Datum und Uhrzeit ebenfalls automatisch eingestellt. Falls die Uhrzeit in der Anzeige falsch angezeigt wird, muss die Uhr manuell gestellt werden.

Autoprogsystem Kanaleinstellung Übrigeit abgrenzen TV Seitenverhältnis Progressive Scan AV1 Decoder PBC Initialisierung Manual Datum Jahr Zeit

1 Drücken Sie SETUP.
Das Setup-Menü wird angezeigt.
2 Wählen Sie die Option "General" mit ▲ / ▼ aus.
3 Der Eintrag "General" ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.
4 Wählen Sie die Option "Uhrzeit einstellen" mit ▲ / ▼ aus.
5 Drücken Sie ▶, um die dritte Ebene aufzurufen.
6 Drücken Sie ▲ / ▼, um die Option "Auto" auszuwählen, und drücken Sie danach ENTER.
7 Drücken Sie SETUP, um das Setup-Menü zu beenden.

Anmerkung

Der TV-Kanal sendet u. U. keine oder falsche Datums- und/oder Uhrzeit-Daten, so dass der Recorder eine falsche Uhrzeit anzeigt. In diesem Fall sollte die Uhr manuell eingestellt werden.

Manuelles Einstellen der Uhrzeit

1 Gehen Sie wie in den Schritten 1 - 5 weiter oben beschrieben vor (Automatisches Einstellen der Uhrzeit).
2 Drücken Sie ▲ / ▼, um die Option "Manuell" auszuwählen, und drücken Sie danach ENTER.

Autoprograminierung Kanaleinstellung Uhrzeit einstellen TV Seitenverhältnis Progressive Scan AV1 Decoder PBC Initialisierung Datum: Jahr Zern

3 Geben Sie die notwendigen Informationen für das Datum und Uhrzeit ein.

◀ / ▶ (links/rechts): Verschiebt den Cursor zur vorherigen oder nächsten Spalte.
▲ / ▼ (oben/unten): Ändert die Einstellung an der aktuellen Cursorposition.

4 Drücken Sie ENTER, um Ihre Einstellung zu bestätigen. Drücken Sie danach SETUP, um das Setup-Menü zu beenden.

N Anmerkung

Nach dem manuellen Stellen der Uhr wird die Uhr, jedoch nicht das Datum, automatisch aktualisiert.

Bildformat des Fernsehers

Zur Wahl stehen:

• 4:3 Letter Box: Beim Anschluss an ein Standard 4:3-TV-Gerät. Zeigt Kinofilme mit schwarzen Balken oberhalb und unterhalb des Bildes.
• 4:3 Pan Scan: Beim Anschluss an ein konventionelles TV-Gerät. Filme im Pan & Scan-Format werden ebenso angezeigt (beide Seiten des Bildes werden abgeschnitten).
• 16:9 Breitbild: Beim Anschluss an ein 16:9-TV-Gerät.

Autologen Kanaleinstellung Uhrzeit einstellen TV Sellenverändern Progressive Scan AV1 Decoder PBC Initialisierung 4:3 Pan Scan 16:9 Breitbild

Progressive Scan

Progressive Scan-Video liefert die bestmögliche Bildqualität mit geringerem Flimmern. Wenn die COMPONENT VIDEO OUT/PROGRESSIVE SCAN-Buchsen verwendet werden, der Rekoder jedoch an einen analogen Fernseher angeschlossen ist, schalten Sie Progressive Scan Aus. Wenn die Component Video-Buchsen zum Anschluss an einen Fernseher/Monitor verwendet werden, der mit dem Progressive Scan-Signal kompatibel ist, schalten Sie Progressive Scan Ein.

Autoprogrammierung Kanaleinstellung Uhrzeit einstellen TV Seitenverhältnis AV1 Decoder PBC Initialisierung

Anmerkung

Progressive Scan wird im Setup-Menü nicht angezeigt, wenn der hintere VIDEO OUT-Schalter auf RGB gestellt ist.

Vorsicht

Nach der Einstellung der Progressive Scan-Ausgabe wird ein Bild nur auf Progressive Scan-kompatiblen TV- oder Monitor-Geräten angezeigt. Falls Progressive Scan versehentlich eingestellt wird, muss ein Reset des Gerätes erfolgen.

1) Entnehmen Sie dazu eine evtl. eingelegte Disc und schließen Sie das Disc-Fach. Im Anzeigefenster muss "NO DISC" angezeigt werden.
2) Halten Sie dann STOP fünf Sekunden lang gedrückt. Die Videoausgabe wird auf die Standard-einstellung gesetzt und das Bild erscheint wieder auf einem analogen TV- oder Monitor-Gerät.

AV1-Decoder

Wir haben bereits auf Seite 16 beschrieben, wie ein Decoder für Pay-TV-Sender angeschlossen wird. Zum Ansehen oder Aufnehmen eines codierten Programms vom EURO AV1 AUDIO/VIDEO-Anschluss müssen Sie nichts regeln. Wählen Sie einfach die AV1-Quelle aus, indem Sie die Taste AV drücken. Warten Sie kurz, bis die Decodierung gestartet wird. Wählen Sie "Ein", wenn Ihr Recorder mit einem Decoder verbunden ist. Andernfalls behalten Sie die Einstellung "Aus" bei.

Autoprogramisierung Kanaleinstellung Uhrzeit einstellen TV Seitenverhältnis Progressive Scan PBC Initialisierung

PBC

Die PBC-Einstellung kann geändert werden. Setzen Sie "PBC" (Wiedergabesteuerung) auf Ein oder Aus.

• Ein: Video-CDs mit PBC werden in Übereinstimmung mit der PBC wiedergegeben.
• Aus: Video-CDs mit PBC werden wie Audio-CDs wiedergegeben.

Autoprogrammierung Kanaleinstellung Uhrzeit einstellen TV Seitenverhältnis Progressive Scan AV1 Decoder Initialisierung

Initialisierung

Der Recorder kann zurückgesetzt oder die Festplatte sowie Speicherkarte können initialisiert werden.

1. Wählen Sie mit ▲ / ▼ die gewünschte Option aus und drücken Sie ENTER. Eine Bestätigungsmeldung erscheint.

2. Wählen Sie mit ◀ / ▶ "OK" oder "Abbruch" und drücken Sie ENTER.

3. Werkseinstellung: Der Recorder kann bei Bedarf auf die Werkseinstellungen zurückgesetzt werden, mit Ausnahme von (Rating, Kennwort und Ländercode)

4. HDD formatierung: Initialisiert das Festplattenlaufwerk: Alle Daten gehen verloren.
5. MC formatierung: Initialisiert die Speicherkarte: Alle Daten gehen verloren.

Autoprogressierung Kanaleinstellung Uhrzeit einstellen TV Seitenverhältnis Progressive Scan AV1 Decoder PBC Initialisierung HDD Formatierung M/C Formatierung

Wählen Sie eine Sprache für das Setup-Menü und das Bildschirmmenü aus.

Svenska Svenska Portugues Italiano Deutsch

Disk-Sprache

Wählen Sie eine Sprache für das Menü, den Ton und den Untertitel der Disc aus.

• Original: Die für die Disc gesetzte Originalsprache wird ausgewählt.
• Andere: Um eine andere Sprache auszuwählen, wählen Sie "Andere" und drücken Sie ENTER. Verwenden Sie die Ziffern- und die ENTER-Taste, um die entsprechende vierstellige Nummer in Übereinstimmung mit dem Sprachencode auf Seite 65 einzugeben. Wenn Sie einen Fehler machen, bevor Sie ENTER drücken, drücken Sie wiederholt ◀, um die Eingabe zeichenweise zu löschen und zu korrigieren.

Dass Audio Englisch Französisch Deutsch Spainsch Italienisch Chinesisch Polnisch Ungarish Andere ----

Ton

Jede DVD-Disc hat mehrere Audio-Ausgabeoptionen. Legen Sie die Audio-Optionen des Recorders in Übereinstimmung mit dem Typ des Audiosystems fest, das Sie einsetzen.

Dolby Digital

PCM: Wählen Sie diese Option, wenn das Gerät mit einem digitalen Zweikanal-Stereo-Verstärker verbunden ist. Die Digitalaudio-Ausgänge des Recorders geben Ton im PCM 2ch-Format aus, wenn Sie eine auf dem Dolby Digital-Aufnahmesystem aufgezeichnete DVD-Video-Disc abspielen. Bitstream: Wählen Sie "Bitstream" aus, wenn Sie an die DIGITAL OUT-Buchse des Recorders einen Dolby Digital-Decoder (oder einen Verstärker oder ein anderes Gerät mit Dolby Digital-Decoder) angeschlossen haben.

DTS MPEG Sampling Freq Vocal DRC

DTS

OFF: Wenn Sie "AUS" auswählen, wird das DTS-Signal nicht über die DIGITAL OUT-Buchse ausgegeben.

Bitstream: Wählen Sie "Bitstream" aus, wenn Sie an die DIGITAL OUT-Buchse des Recorders einen DTS-Decoder (oder einen Verstärker oder ein anderes Gerät mit DTS-Decoder) angeschlossen haben.

Delay Digital MPEG Sampling Freq Vocal DRC

MPEG

PCM: Beim Anschluss eines digitalen 2-Kanal Stereo-Verstärkers. Die digitale Audioausgabe des Recorders wird beim Abspielen einer im MPEG2-Format erstellten DVD-Video-Disc im Format PCM 2ch ausgegeben.

Bitstream: Wählen Sie "Bitstream" beim Anschluss der DIGITAL OUT-Buchse des Recorders an einen MPEG-Dekoder (oder an einen Verstärker bzw. andere Geräte mit MPEG-Dekoder).

Wenn Ihr Receiver oder Verstärker NICHT für 96-kHz-Signale ausgelegt ist, wählen Sie 48 kHz. Wenn Sie diese Auswahl getroffen haben, konvertiert das Gerät automatisch 96-kHz-Signale in 48 kHz-Signale, die das System dekodieren kann. Wenn Ihr Receiver oder Verstärker dagegen für 96-kHz-Signale ausgelegt ist, wählen Sie 96 kHz. Wenn Sie diese Auswahl getroffen haben, übergibt das Gerät die einzelnen Signaltypen ohne Weiterverarbeitung.

Dolby Digital DTS MPEG Vocal DRC

Vocal

Schalten Sie die Gesangsoption (Vocal) ein, wenn Sie eine Mehrkanal-Karaoke-DVD abspielen möchten. Die Karaoke-Kanäle auf der Disc werden in normalen Steroeoton gemischt.

Dolby Digital DTS MPEG Sampling Freq DRC

DRC (Dynamic Range Control)

Dank digitaler Audio-Technologie ermöglicht das DVD-Format, Soundtracks mit größtmöglicher Genauigkeit und Wirklichkeitsnähe zu hören. Vielleicht möchten Sie jedoch die dynamische Reichweite der Audioausgabe unterdrücken (das heißt den Unterschied zwischen den lautesten und den leisesten Tönen). Auf diese Weise können Sie einen Film auch bei geringer Lautstärke ansehen, ohne dass die Tonqualität an Brillanz verliert. Schalten Sie zu diesem Zweck DRC Ein.

Dolby Digital DTS MPEG Sampling Freq Vocal

Solid dark gray vertical rectangle with no visible text, symbols, or features.

Sperre

Paßwort festlegen

Neues Password

1 Drücken Sie SETUP.
Das Setup-Menü wird angezeigt.
2 Wählen Sie die Option Sperre mit ▲ / ▼ aus.
3 Der Eintrag Sperre ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.
4 Wählen Sie die Option "Paßwort festlegen" mit ▲ / ▼aus.
5 Drücken Sie ▶, um die dritte Ebene aufzurufen.

6 Wenn Sie noch kein Kennwort eingegeben haben: Geben Sie mit den Zifferntasten ein vierstelliges Kennwort ein, um ein persönliches, vierstelliges Sicherheits-Kennwort einzurichten, und drücken Sie ENTER. Geben Sie das vierstellige Kennwort erneut ein und drücken Sie ENTER, um zu bestätigen. Wenn Sie bereits ein Kennwort eingegeben haben: Geben Sie mit den Zifferntasten ein vierstelliges Kennwort ein, um das persönliche, vierstellige Sicherheits-Kennwort zu bestätigen, und drücken Sie ENTER.

Tipp

Wenn Sie einen Fehler machen, bevor Sie ENTER drücken, drücken Sie wiederholt ◀, um die Kennwortziffern nacheinander zu löschen und danach das Kennwort zu korrigieren.

7 Wenn die Option "Ändern" ausgewählt ist, drücken Sie ENTER.

Wenn Sie "Löschen" ausgewählt, drücken Sie ENTER. Das Kennwort wird gelöscht.

8 Geben Sie mit den Zifferntasten ein vierstelliges Kennwort ein, um ein persönliches, vierstelliges Sicherheits-Kennwort einzurichten, und drücken Sie ENTER.

9 Geben Sie das vierstellige Kennwort erneut ein und drücken Sie ENTER, um zu bestätigen.

Tipp

Wenn Sie einen Fehler machen, bevor Sie ENTER drücken, drücken Sie wiederholt ◀, um die Kennwortziffern nacheinander zu löschen und danach das Kennwort zu korrigieren.

Sie haben den vierstelligen Code vergessen

Wenn Sie Ihr Kennwort vergessen haben, gehen Sie wie folgt vor, um das aktuelle Kennwort zu löschen.

1. Drücken Sie SETUP, um das Setup-Menü anzuzeigen.
2. Verwenden Sie die Zifferntasten, um die Sechsstell Zahl "210499" einzugeben.
3. Geben Sie "Ja" ein und drücken Sie ENTER. Das vierstellige Kennwort wird gelöscht. Geben Sie einen neuen Code wie links beschrieben ein.

Einstufung

Filme auf DVDs können Szenen enthalten, die nicht für Kinder geeignet sind. Aus diesem Grund können Discs Kindersicherungsinformationen enthalten, die für die gesamte Disc oder nur für bestimmte Szenen der Disc gelten. Die Sicherheitsstufen sind vom jeweiligen Land abhängig Die Kindersicherungsfunktion ermöglicht Ihnen zu verhindern, dass Ihre Kinder bestimmte Discs oder Szenen wiedergeben.

Paßwort festlegen Ländercode

1 Folgen Sie den Schritten 1-3 wie (s.o. "Paßwort festlegen").

2 Wählen Sie die Option "Einstufung" mit ▲/▼ aus.

3 Drücken Sie ▶, um die dritte Ebene aufzurufen.

4 Folgen Sie Schritt 6 wie links beschrieben (s.o. "Paßwort festlegen").

5 Wählen Sie mit den Tasten ▲ / ▼ eine Sicherheitsstufe zwischen 1 und 8 aus. 1 hat die wenigsten Wiedergabe-Einschränkungen. 8 hat die meisten Wiedergabe-Einschränkungen. Keine Limitierung: Wenn Sie "Keine Limitierung" auswählen, ist die Kindersicherung nicht aktiv. Die Disc wird vollständig abgespielt. Stufe 1 bis 8: Einige Discs enthalten Szenen, die nicht für Kinder geeignet sind. Wenn Sie dem Recorder eine Sicherheitsstufe zuweisen, werden nur die Szenen der eingelegten Disc wiedergegeben, die der zugewiesenen Sicherheitsstufe entsprechen oder deren Stufenwert darunter liegt. Auf der DVD höher eingestufte Szenen werden nur dann abgespielt, wenn entsprechende Ersatzszenen auf der Disc verfügbar sin. Die alternative Szene muss die gleiche oder eine niedrigere Sicherheitsstufe haben. Wenn keine passende Alternative gefunden wird, wird die Wiedergabe angehalten. Sie müssen das vierstellig Kennwort eingeben oder die Einstufungsebene ändern, um die Disc wiederzugeben.

6 Drücken Sie ENTER, um die gewählte Sicherheitsstufe zu bestätigen. Drücken Sie SETUP, um das Menü zu verlassen.

Ländercode

Geben Sie den Code eines Landes/einer Region ein, dessen/deren Standards verwendet werden, um die DVD-Video-Disc einzustufen. (Siehe "Ländercodeliste" auf Seite 66.)

Einstufung Paßwort festlegen 5

1 Drücken Sie SETUP. Das Setup-Menü wird
2 Wählen Sie die Option "Sprre" mit ▲ / ▼ aus.
3 Der Eintrag "Sperre" ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.
4 Wählen Sie die Option "Ländercode" mit ▲ / ▼ aus.
5 Drücken Sie ▶, um die dritte Ebene aufzurufen.
Wenn Sie noch kein Kennwort eingegeben haben: Geben Sie mit den Zifferntasten ein vierstelliges Kennwort ein, um ein persönliches, vierstelliges Sicherheits-Kennwort einzurichten, und drücken Sie ENTER. Geben Sie das vierstellige Kennwort erneut ein und drücken Sie ENTER, um zu bestätigen. Wenn Sie bereits ein Kennwort eingegeben haben:

Geben Sie mit den Zifferntasten ein vierstelliges Kennwort ein, um das persönliche, vierstellige Sicherheits-Kennwort zu bestätigen, und drücken Sie ENTER.

Tipp

Wenn Sie einen Fehler machen, bevor Sie ENTER drücken, drücken Sie wiederholt ◀, um die Kennwortziffern nacheinander zu löschen und danach das Kennwort zu korrigieren.

7 Wählen Sie das erste Zeichen mit den Tasten ▲ / ▼ aus.
8 Bewegen Sie den Cursor mit den Tasten ▶, und wählen Sie das zweite Zeichen mit den Tasten ▲/▼ aus.
9 Drücken Sie ENTER, um den ausgewählten Ländercode zu bestätigen. Drücken Sie SETUP, um das Menü zu verlassen.

Aufnahmemodus

Aufnahmemodus

Sie können die Bildqualität für Aufnahmen festlegen: HQ (High Quality), SQ (Standard Quality), LQ (Low Quality).

Aufnahme-Format Automatische Kapitel DV Aufnahmestimme Video Aufnahme Audio DVD-VIR HQ DVD-VI- HQ

1 Drücken Sie SETUP. Das Setup-Menü wird angezeigt.
2 Wählen Sie die Option "Aufnahme" mit ▲ / ▼ aus.
3 Der Eintrag "Aufnahme" ist ausgewählt. Drücken Sie ▶, um die zweite Ebene aufzurufen.
4 Wählen Sie die Option "Aufnahmemodus" mit ▲/▼ aus.
5 Drücken Sie ▶, um die dritte Ebene aufzurufen. Die Option "HDD" ist ausgewählt.
6 Wählen Sie ▲ / ▼ einen gewünschten Aufnahmemodus für den HDD aus (HQ, SQ oder LQ).
7 Drücken Sie ▶, um zur Option "DVD-VR" zu wechseln. Wählen Sie dann mit ▲ / ▼ einen gewünschten Aufnahmemodus als VR-Modus aus (HQ, SQ oder LQ).
Drücken Sie ▶, um zur Option "DVD-Video" zu wechseln. Wählen Sie dann mit ▲ / ▼ einen gewünschten Aufnahmemodus als Video-Modus aus (HQ, SQ oder LQ).
9 Drücken Sie ENTER, um Ihre Auswahl zu bestätigen. Drücken Sie SETUP, um das Menü zu verlassen.

Aufnahme-Format

Bei der DVD-Aufnahme kann das Seitenverhältnis an das aufzunehmende Material angepasst werden (16:9 oder 4:3).

Aufnahmemodus Automatische Kapitel DV Aufnahmestimme Video Aufnahme Audio

Automatische Kapitel

Bei der Aufnahme im Video-Modus werden in festgelegten Abständen Kapitelmarken eingefügt. Sie können das Intervall in 3 Minuten, 5 Minuten oder 10 Minuten ändern. Wenn Sie "Keine" auswählen, schalten Sie die automatische Kapitelmarkierung zusammen mit der Einstellung "No Separation" aus.

Aufnahmemodius Aufnahme-Format DV Aufnahmestimme Video Aufnahme Audio

DV Audioaufnahme

Sie müssen diese Einstellung vornehmen, wenn Ihr Camcorder mit 32-KHz-/12-Bit an die DV IN-Buchse an der Vorderseite angeschlossen ist. Einige digitale Camcorder haben zwei Stereospuren für Audio. Eine wird beim Shooting aufgenommen; die andere wird für das Overdubbing nach dem Shooting verwendet. Mit der Audio 1-Einstellung wurde der Ton aufgenommen, während Shooting verwendet wurde Mit der Audio 2-Einstellung wurde der Overdubbing-Ton verwendet.

Aufnahmemodus Aufnahme-Format Automatische Kapitel Video Aufnahme Audio

Video Aufnahme Audio

Bei DVD-Aufnahmen von zweisprachigen Sendungen im Video-Modus zeichnet der Recorder den linken Ton (Hauptsprache) oder den rechten Ton (Zweisprachig) auf. Dadurch wird die gleichzeitige Wiedergabe beider Sprachen vermieden.

Aufnahmemodus Aufnahme-Format Automatische Kapitel DV Aufnahmestimme

Disc

Initialisieren

Wenn Sie eine DVD-R Disc aufnehmen, ist der Aufnahmemodus stets der Video-Modus. Wenn Sie eine DVD-RW-Disc verwenden, wird standardmäßig im VR-Modus aufgenommen. Sie können die Einstellung im Setup-Menü in den Video-Modus ändern.

Finalisieren Disc name Disc-Schutz Starten

1 Drücken Sie SETUP.

Das Setup-Menü wird angezeigt.

2 Wählen Sie die Option "Disc" mit ▲ / ▼ aus.

3 Der Eintrag "Disc" ist ausgewählt. Drücken Sie um die zweite Ebene aufzurufen.

4 Wählen Sie die Option "Initialisieren" mit ▲ / ▼ aus.

5 Drücken Sie ▶ um die dritte Ebene aufzurufen. Das Symbol "Starten" ist markiert.

Drücken Sie ENTER.

Das Menü "Initialisieren" wird eingeblendet.

Wählen Sie einen Modus aus. VR-Modus

7 Wählen Sie den gewünschten Disc-Formatmodus mit ◀ / ▶ aus.

(VR Modus oder Video Modus), und drücken Sie ENTER.

Eine Bestätigungsmeldung erscheint.

Wählen Sie mit ◀ / ▶ "OK" und drücken Sie ENTER.

Die Initialisierung der Disc nimmt ein paar Minuten in Anspruch.

Achtung

Wenn Sie das Initialisieren ändern möchten, werden alle Aufnahmen auf der Disc gelöscht.

9 Drücken Sie zum Verlassen des Menüs SETUP.

Finalisieren

Bei Finalizing werden die Aufnahmen fixiert, so dass die Disc auf einem herkömmlichen DVD-Player oder einem Computer mit einem geeigneten DVD-ROM-Laufwerk wiedergegeben werden kann.

Bei Finalizing einer Video-Modus-Disc wird ein Menü für die Disc-Navigation erstellt. Sie können auf das Menü zugreifen, indem Sie MENU/LIST oder TITLE drücken.

Achtung

- Nachdem Sie eine Disc-Aufnahme auf diese Weise fertig gestellt haben, können Sie die Disc nicht mehr bearbeiten oder neu aufnehmen.

Initialsieren Disc name Disc-Schutz

1 Folgen Sie den Schritten 1-3 so, wie auf Seite 28 (Initialisieren) dargestellt.
2 Wählen Sie die Option "Finalisieren" mit ▲ / ▼ aus.
3 Drücken Sie ▶ um die dritte Ebene aufzurufen. "Finalisieren" wird hervorgehoben.
4 Drücken Sie ENTER. Das Menü "Finalisieren" wird angezeigt.

5 Wählen Sie "OK" und drücken Sie ENTER. Der Recorder startet das Finalizing der Disc.

N Hinweis

Die Dauer des Finalizing richtet sich nach dem Disc-Typ, wie viel auf der Disc aufgenommen wurde und der Anzahl der Titel. Es kann 3-4 Minuten in Anspruch nehmen.

Tipp

Beim Einlegen einer Finalisierten DVD-RW kann die Finalisieren durch Wählen von "Final. Aufheben" im Menü Finalisierung aufgehoben werden.

Danach kann die Disc bearbeitet und beschrieben werden.

Disc name

Verwenden Sie diese Option, um einen Namen für die Disc einzugeben. Der Name wird angezeigt, wenn Sie die Disc laden und die Disc-Informationen auf dem Bildschirm anzeigen.

- Der Disc-Name kann bis zu 32 Zeichen lang sein. - Für auf einem anderen Recorder formatierte Discs wird nur ein begrenzter Zeichensatz angezeigt.

Initialsieren Finalsieren Disc-Schutz Editieren

1 Folgen Sie den Schritten 1-3 so, wie auf Seite 28 (Initialisieren) dargestellt.
2 Wählen Sie die Option "Disc name" mit ▲ / ▼ aus.
3 Drücken Sie ▶ um die dritte Ebene aufzurufen. Das Symbol "Editieren" ist markiert.

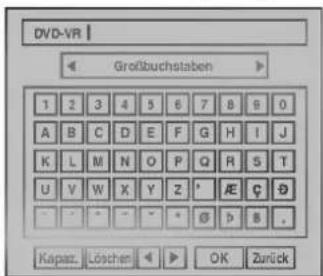

4 Drücken Sie ENTER. Das Tastaturmenü wird angezeigt.

DVD-VR Großbuchslaben 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ' AE Ç Ø - - - - - * Ø P B . Kapast. Löschen < > OK Zurück

5 Geben Sie einen Namen für die Disc ein. Verwenden Sie ▲ / ▼ / ◀ / ▶ um ein Zeichen auszuwählen. Drücken Sie danach ENTER, um die Auswahl zu bestätigen. Siehe Schritt 3 auf Seite 21 (Sender umbenennen).
6 Wählen Sie OK, und drücken Sie ENTER, um den Namen festzulegen und zum Setup-Menü zurückzukehren.
7 Drücken Sie SETUP, um das Menü zu beenden.

Disc-Schutz

Bei Aufnahmen im VR-Modus stellen Sie Ein, um versehentliches Aufnehmen, Bearbeiten oder Löschen der geladenen Disc zu vermeiden. Wenn Sie die Disc für Bearbeitungen entsperren müssen, wählen Sie Aus.

Initialsieren Finalisieren Disc name

Das Menü Home verwenden

Im Hauptmenü können Sie zur Wiedergabe und Aufnahme im Recorder auf alle Medien zugreifen (HDD, DISQUE, SPEICHERKARTE).

1 Drücken Sie HOME, um das Hauptmenü aufzurufen.
2 Wählen Sie mit ▲ / ▼ / ◀ / ▶ und ENTER die gewünschte Option aus.
3 Um das Hauptmenü zu verlassen, drücken Sie HOME.

• TV (FESTPLATTE): Zeigt zur HDD-Aufnahme das Live-TV-Bild an.
• TV (DVD): Zeigt zur DVD-Aufnahme das Live-TV-Bild an.
• TITLELLISTE: Zeigt das Titellisten-Menü an.
• MUSIK: Zeigt das Musikmenü (Audio-CD) an.
• FOTO: Zeigt das Fotomenü an.
- FILM: Wiedergabe des Films auf der DVD und Video-CD.

SPEICHERKARTE TV (FESTPLATTE)

SPEICHERKARTE TV(DVD)

SPEICHERKARTE TV(FESTPLATTE)

SPEICHERKARTE TV(FESTPLATTE)

Allgemeine Erläuterung vom

Bildschirmmenü

Dieses Handbuch enthält grundlegende Anleitungen zur Bedienung des Recorders. Für einige DVDs ist eine besondere Bedienung erforderlich oder es ist nur eine begrenzte Bedienung möglich. In diesem Fall erscheint das Symbol ∅ auf dem Bildschirm, d. h. die Bedienung ist mit dem Recorder oder auf der Disc nicht möglich.

Anzeigen von Informationen während des

Fernsehens

Während Sie fernsehen, drücken Sie ENTER oder DISPLAY, um die Informationen auf dem Bildschirm anzuzeigen oder zu entfernen.

Beispiel: Wenn eine DVD-RW im VR-Modus eingelegt ist.

Gibt die Kanalnummer, den Sendernamen und das Audiosignal (NICAM, STEREO, MONO) ein, die vom Tuner empfangen werden. Gibt die Verlaufsleiste des Aufnahmemodus, des unbelegten Speicherplatzes und der verstrichenen Zeit an. Gibt den Namen und das Format der Disc an. VR Mode N STEREO Gibt das aktuelle Datum und die Uhrzeit an.

Anzeigen von Disc-Informationen auf dem Bildschirm

Sie können verschiedene Informationen über die eingelegte Disc auf dem Bildschirm anzeigen.

1 Drücken Sie mehrmals DISPLAY, um die auf dem Bildschirm angezeigten Informationen einzublenden/zu ändern.
2 Um die Bildschirmanzeige zu entfernen, drücken Sie DISPLAY so oft, bis die Option ausgeblendet wird.
Eine ausführliche Erklärung zur Wiedergabe einer Disc finden Sie in den Beschreibungen auf den nächsten Seiten.

Vorübergehend eingeblendete Symbole

Wiedergabe an dieser Stelle fortsetzen
∅ Aktion nicht zulässig oder nicht verfügbar

N Notizen

• Nicht alle Discs stellen alle Funktionen bereit, die in dem Bildschirmanzeigebeispiel auf den nächsten Seite abgebildet sind.
• Wenn fünf Sekunden lang keine Taste gedrückt wird, wird das Bildschirmmenü ausgeblendet.

Anzeigen von Disc-Informationen auf dem Bildschirm (Forts.)

Zeigt die aktuelle Titel-/Kapitelnummer und die Gesamtzahl der Titel/Kapitel an. Titel 1 16/11/04 PR-01 Zeigt die verstrichene Zeit und die Gesamtzeit an. 0:06:32 / 2:12:10 Zeigt aktuelles Medium und Wiedergabemodus an.

Menüoptionen		Funktion (Wählen Sie die gewünschte Option mit ▲/▼aus)	Auswahlmethode
Tracknummer		Zeigt die aktuelle Tracknummer, die Gesamtzahl der Tracks oder den Modus PBC On an und springt zur gewünschten Tracknummer.	◀/▶, oder Ziffern, ENTER
Zeit		Zeigt an, wie viel Wiedergabezeit vergangen ist (nur Anzeige).	◀/▶, Ziffern, ENTER
Audiokanal		Zeigt den Audiokanal sowie Änderungen des Audiokanals an.	◀/▶

Zeigt die aktuelle Titel-/Kapitelnummer und die Gesamtzahl der Titel/Kapitel an. TITEL: 1/4 KAPITEL: 3/28 Zeigt die verstrichene Zeit und die Gesamtzeit an. 0:06:32 / 2:12:10 Zeigt aktuelles Medium und Wiedergabemodus an.

Menüoptionen		Funktion (Wählen Sie die gewünschte Option mit ▲/▼aus)	Auswahlmethode
Titelnummer		Zeigt die aktuelle Titelnummer und die Gesamtzahl der Titel an und springt zur gewünschten Titelnummer.	◀/▶, oder Ziffern, ENTER
Kapitelnummer		Zeigt die aktuelle Kapitelnummer und die Gesamtzahl der Kapitel an und springt zur gewünschten Kapitelnummer.	◀/▶, oder Ziffern, ENTER
Zeitsuche		Zeigt die verstrichene Wiedergabezeit an und sucht den Punkt direkt mithilfe der verstrichenen Zeit.	◀/▶, oder Ziffern, ENTER
Audiosprache und Digital Audio Output-Modus		Zeigt die aktuelle Tonspur, Codiermethode und Kanalnummer und ändert die Einstellung.	◀/▶
Untertitelsprache		Zeigt die aktuelle Untertitelsprache an und ändert die Einstellung.	◀/▶
Kamerawinkel		Zeigt die aktuelle gewählte Nummer des Kamerawinkels und die Gesamtzahl der Kameras und ändert den Winkel.	◀/▶
Laut		Zeigt den aktuellen Tonmodus an und ändert die Einstellung.	◀/▶

Zeigt die aktuelle Tracknummer und die Gesamtzahl der Tracks oder den PBC-Modus an. Zeigt die verstrichene Zeit und die Gesamtzeit an. 0:06:32 / 1:00:00 Zeigt aktuelles Medium und Wiedergabemodus an.

Menüoptionen		Funktion (Wählen Sie die gewünschte Option mit ▲/▼aus)	Auswahlmethode
Tracknummer		Zeigt die aktuelle Tracknummer, die Gesamtzahl der Tracks oder den Modus PBC On an und springt zur gewünschten Tracknummer.	◀/▶, oder Ziffern, ENTER
Zeit		Zeigt an, wie viel Wiedergabezeit vergangen ist (nur Anzeige).	-
Audiokanal		Zeigt den Audiokanal sowie Änderungen des Audiokanals an.	◀/▶
Laut		Zeigt den aktuellen Tonmodus an und ändert die Einstellung.	◀/▶

Anzeigen von Disc-Informationen auf dem Bildschirm (Forts.)

Zeigt den Titelnamen, das Aufnahmedatum, den Aufnahmemodus an usw. ORG: Original PList: Playlist Zeigt die verstrichene Zeit und die Gesamtzeit an. TITLE 20/08/04 0:06:32 / 2:12:10 Zeigt aktuelles Medium und Wiedergabemodus an.

Menüoptionen		Funktion (Wählen Sie die gewünschte Option mit ▲/▼aus)	Auswahlmethode
Titelnummer		Zeigt die aktuelle Titelnummer und die Gesamtzahl der Titel an und springt zur gewünschten Titelnummer.	◀/▶, oder Ziffern, ENTER
Kapitelnummerr		Zeigt die aktuelle Kapitelnummer und die Gesamtzahl der Kapitel an und springt zur gewünschten Kapitelnummer	◀/▶, oder Ziffern, ENTER
Zeitsuche		Zeigt die verstrichene Wiedergabezeit an und sucht den Punkt direkt mithilfe der verstrichenen Zeit.	◀/▶,oder Ziffern, ENTER
Digital Audio Output-Modus		Zeigt die aktuelle Codierungs-Methode und die Kanalnummer an und ändert die Einstellung.	◀/▶
Untertitelsprache		Zeigt die aktuelle Untertitelsprache an und ändert die Einstellung.	◀/▶
Laut		Zeigt den aktuellen Tonmodus an und ändert die Einstellung.	◀/▶

Zeigt den Titelnamen, das Aufnahmedatum, den Aufnahmemodus an usw. TITLE 20/08/04 Zeigt die verstrichene Zeit und die Gesamtzeit an. 0:06:32 / 2:12:10 Zeigt aktuelles Medium und Wiedergabemodus an.

Menüoptionen		Funktion (Wählen Sie die gewünschte Option mit ▲/▼aus)	Auswahlmethode
Titelnummer		Zeigt die aktuelle Titelnummer und die Gesamtzahl der Titel an und springt zur gewünschten Titelnummer.	◀/▶, oder Ziffern, ENTER
Kapitelnummer		Zeigt die aktuelle Kapitelnummer und die Gesamtzahl der Kapitel an und springt zur gewünschten Kapitelnummer.	◀/▶, oder Ziffern, ENTER
Zeitsuche		Zeigt die verstrichene Wiedergabezeit an und sucht den Punkt direkt mithilfe der verstrichenen Zeit.	◀/▶,oder Ziffern, ENTER
Digital Audio Output-Modus		Zeigt die aktuelle Codierungs-Methode und die Kanalnummer an und ändert die Einstellung.	◀/▶
Untertitelsprache		Zeigt die aktuelle Untertitelsprache an und ändert die Einstellung.	◀/▶
Kamerawinkel		Zeigt die aktuelle gewählte Nummer des Kamerawinkels und die Gesamtzahl der Kameras und ändert den Winkel.	◀/▶
Laut		Zeigt den aktuellen Tonmodus an und ändert die Einstellung.	◀/▶

Wiedergabe einer DVD oder eine Video-CD

Wiedergabe-Setup

• Schalten Sie das Fernsehgerät ein, und stellen Sie als Videoquelle den Eingang ein, an den der Recorder angeschlossen wurde.
• Audio-System: Schalten Sie das Audio-System ein, und stellen Sie als Quelle den Eingang ein, an den der Recorder angeschlossen wurde.

1 Wählen Sie im Hauptmenü ein Medium (HDD oder DVD) zur Wiedergabe aus. (s. S. 30).

2 Legen Sie die ausgewählte Disc mit der Seite, die wiedergegeben werden soll, nach unten in das Fach ein.

3 Drücken Sie OPEN/CLOSE (▲), um das Fach zu schließen.

Auf dem Display wird READING angezeigt. Die Wiedergabe wird automatisch gestartet. Wenn die Wiedergabe nicht beginnt, drücken Sie ▶ (PLAY). In einigen Fällen kann stattdessen das Menü "Disc" angezeigt werden.

Tipp

Wenn ein Menübildschirm angezeigt wird

Der Menübildschirm kann zum ersten Mal angezeigt werden, nachdem eine DVD oder Video-CD mit einem Menü eingelegt wurde.

Wählen Sie mit den Tasten ◀ / ▶ / ▲ / ▼ den Titel/das Kapitel aus, das Sie anzeigen möchten. Drücken Sie danach ENTER, um die Wiedergabe zu starten. Drücken Sie TITLE oder MENU/LIST, um zum Menübildschirm zurückzukehren.

• Wählen Sie mit den Zifferntasten den gewünschten Track aus. Drücken Sie RETURN (♂), um zum Menübildschirm zurückzukehren.
• Die Menüeinstellung und die genauen Betriebsanleitungen für die Disc können sich von Disc zu Disc unterscheiden. Folgen Sie den Anleitungen auf den einzelnen Menübildschirmen. Sie können PBC im Setup-Menü auch ausschalten (AUS). Weitere Informationen finden Sie auf Seite 23.

Notizen

• Wenn die Kindersicherung (Parental Control) eingestellt und die Sicherheitsstufe der Disc höher als die des Recorders ist (nicht autorisiert), muss der vierstellige Code eingegeben und/oder die Disc muss autorisiert werden (siehe "Zuschauergrad" auf Seite 26).
  – DVDs benötigen einen Regionalcode. Der Recorder spielt keine Discs ab, deren Regionalcode sich von dem im Gerät gespeicherten Regionalcode unterscheidet. Dieser Player hat den Regionalcode 2.

Allgemeine Funktionen

N Hinweis

Falls nicht anderweitig angegeben, können alle beschriebenen Funktionen mit der Fernbedienung gesteuert werden. Einige Funktionen können auch über das Setup-Menü gesteuert werden.

Einen anderen TITEL ansteuern

Wenn sich mehrere Titel auf einer Disc befinden, können Sie wie folgt zu einem anderen Titel wechseln:

- Drücken Sie zweimal DISPLAY und wählen Sie mit ▲ / ▼ das Titelsymbol aus. Drücken Sie danach die entsprechende Zifferntaste (0-9) oder ◀ / ▶, um eine Titelnummer auszuwählen.

Ein anderes KAPITEL/einen anderen

TRACK ansteuern

Wenn ein Titel auf einer Disc mehrere Kapitel/Tracks hat, können Sie wie folgt einen anderen Kapitel/einen anderen Track ansteuern:

• Drücken Sie SKIP (I◀◀ oder ▶▶▶) während der Wiedergabe, um das nächste Kapitel/den nächsten Track auszuwählen oder zum Anfang des aktuellen Kapitels/Tracks zurückzukehren.
• Drücken Sie zweimal kurz SKIP (◀◀), um zum vorherigen Kapitel/Track zurückzukehren.
• Sie können ein Kapitel/einen Track direkt während der Wiedergabe ansteuern, indem Sie zweimal DISPLAY drücken. Verwenden Sie danach ▲ / ▼, um das Kapitelsymbol auszuwählen (oder für eine Video-CD das Track-Symbol). Geben Sie dann mit den Zifferntasten (0-9) die Kapitel-/Tracknummer ein, oder drücken Sie ◀ / ▶.

Suchen

1 Drücken Sie SCAN (◀◀ oder ▶▶) während der Wiedergabe.
Der Recorder wechselt nun in den SEARCH-Modus.
2 Drücken Sie SCAN (◀◀ oder ▶▶), um die gewünschte Geschwindigkeit auszuwählen: ◀ (Umgekehrte Wiedergabe),◀◀X2,◀◀X4,◀◀X8,◀◀X16,◀◀X100 (rückwärts) oder ▶▶X2,▶▶X4,▶▶X8,▶▶X16,▶▶X100 (vorwärts).
Für eine Video-CD ändert sich die Suchgeschwindigkeit wie folgt: ◀◀X2, ◀◀X4, ◀◀X8 (rückwärts) oder ▶▶X2, ▶▶X4, ▶▶X8 (vorwärts).
3 Sie können den SEARCH-Modus beenden, indem Sie ▶ (PLAY) drücken.

Standbild und Bild-für-Bild-Wiedergabe

1 Drücken Sie während der Wiedergabe PAUSE/STEP (III). Der Recorder wechselt nun in den PAUSE-Modus.
2 Drücken Sie mehrmals PAUSE/STEP (III), um die Aufnahme Bild für Bild wiederzugeben.
3 Sie können den PAUSE-Modus beenden, indem Sie ▶ (PLAY). drücken.

Tipp

Bei DVD-Discs und Video-CDs kann die Aufnahme durch wiederholtes Drücken von ◀/▶ während der PAUSE Bild für Bild vorwärts und rückwärts wiedergegeben werden. Der Rücklauf Bild für Bild ist bei Video-CDs nicht möglich.

Allgemeine Funktionen (Forts.)

Zeitlupe

1 Drücken Sie während der Wiedergabe PAUSE/STEP (II). Der Recorder wechselt nun in den PAUSE-Modus.

2 Drücken Sie im PAUSE-Modus SCAN (◀◀ oder ▶▶). Der Recorder wechselt in die ZEITLUPE.

3 Mit der Taste SCAN (◀◀ oder ▶▶) wählen Sie die erforderliche Geschwindigkeit aus: ◀ 1/16, ◀ 1/8, ◀ 1/4, oder ◀ 1/2 (rückwärts), oder ▶ 1/16,

▶ 1/8, ▶ 1/4, oder ▶ 1/2 (vorwärts). Für eine Video-CD ändert sich die SLOW-Geschwindigkeit wie folgt: ▶ 1/16, ▶ 1/8, ▶ 1/4 oder ▶ 1/2 (vorwärts).

4 Sie können den Zeitlupe-Modus beenden, indem Sie ▶ (PLAY). drücken.

N Hinweis

Video-CDs unterstützen die Zeitlupenwiedergabe in umgekehrter Reihenfolge nicht.

Random

1 Drücken Sie während der Wiedergabe RANDOM. Das Gerät startet automatisch die Random-Wiedergabe. Auf dem Fernseher wird "RANDOM" angezeigt.

2 Um zur normalen Wiedergabe zurückzukehren, drücken Sie so lange RANDOM, bis "NORMAL" auf dem Fernsehbildschirm angezeigt wird.

Tipp

Wenn Sie die Taste SKIP ▶▶▶ während der Random-Wiedergabe drücken, wählt das Gerät einen anderen Titel (Track) und setzt die Random-Wiedergabe fort.

N Hinweis

- Diese Funktion können Sie nur mit DVD Karaoke-Discs oder Video-CDs ohne PBC verwenden.

- Bei einer Video-CD mit PBC muss PBC im Setup-Menü für die Zufallsfunktion ausgeschaltet werden. Weitere Informationen finden Sie auf Seite 23.

Wiederholen

HDD - Titel /Aus

Drücken Sie REPEAT für die gewünschte Wiederholungsart.

• TITLE: wiederholt den aktuellen Titel.

• OFF: keine Wiederholung.

DVD-Discs – Wiederholung Kapitel/Titel/Aus

Drücken Sie REPEAT, um einen gewünschten Wiederholungsmodus auszuwählen.

- CHAPTER: Wiederholt das aktuelle Kapitel.

• TITLE: Wiederholt den aktuellen Titel.

- ALL: Wiederholt alle Titel auf der Disc. (VR-Modus; nur DVD-RW-Disc)

• OFF: Keine wiederholte Wiedergabe.

Video-CDs – Wiederholung Track/Alle/Aus Drücken Sie REPEAT, um einen gewünschten Wiederholungsmodus auszuwählen.

• TRACK: Wiederholt den aktuellen Track.
• ALL: Wiederholt alle Tracks auf der Disc.
  • OFF: Keine wiederholte Wiedergabe.

N Hinweis

Auf einer Video-CD mit PBC müssen Sie im Setup-Menü PBC auf Aus setzen, um die Repeat-Funktion zu verwenden. Weitere Informationen finden Sie auf Seite 23.

A-B-Passage wiederholen

So wiederholen Sie eine Passage in einem Titel:

1 Drücken Sie am gewünschten Anfangspunkt die Taste A-B. Auf dem Fernsehbildschirm werden das Repeat- Symbol und "A" angezeigt.
2 Drücken Sie am gewünschten Endpunkt erneut die Taste A-B. Das Repeat-Symbol und "A – B" werden kurz auf dem Fernsehbildschirm angezeigt, und die A-B-Passage wird nun wiederholt.
3 Um die Passage abzubrechen, drücken Sie mehrmals A-B, und wählen Sie "OFF(Auswählen)" aus.

Zeitsuche

Die Funktion "Time Search" ermöglicht Ihnen, eine Disc zu einem beliebigen ausgewählten Zeitpunkt wiederzugeben.

1 Drücken Sie während der Wiedergabe zweimal DISPLAY. Die Bildschirmanzeige wird auf dem Fernseher eingeblendet. Im Feld "Zeitsuche" wird die verstrichene Wiedergabezeit der aktuellen Disc eingeblendet.
2 Wählen Sie innerhalb von 5 Sekunden mit ▲ / ▼ das Symbol "Zeitsuche" auf der Bildschirmanzeige aus. Im Feld "Time Search" wird "0:00:00" angezeigt.
3 Geben Sie innerhalb von 5 Sekunden mit den Zifferntasten die erforderliche Startzeit ein. Geben Sie von links nach rechts die Stunde, die Minuten und die Sekunden ein. Sie können keine ungültige Uhrzeit eingeben. Wenn Sie die falschen Zahlen eingegeben haben, drücken Sie ◀ / ▶, um den Unterstrich (_) zu der falschen Zahl zu bewegen. Geben Sie die korrekten Zahlen ein.
4 Drücken Sie innerhalb von 5 Sekunden ENTER, um die Startzeit zu bestätigen. Die Wiedergabe wird zu der ausgewählten Zeit auf der Disc gestartet.

Allgemeine Funktionen (Forts.)

Zoom

Mit der Zoom-Funktion können Sie das Videobild vergrößern und im vergrößerten Bild navigieren.

1 Drücken Sie während der Wiedergabe oder Standbild-Wiedergabe ZOOM, um die Zoom-Funktion zu aktivieren. Jedes Mal, wenn Sie die Taste ZOOM drücken, wird der Fernsehbildschirm wie folgt geändert: x1 Größe → x2 Größe → x4 Größe → x1 Größe (Normale Größe)
2 Bewegen Sie sich mit den Tasten ◀ / ▶ / ▲ / ▼ im gezoomten Bild.
3 Zum Fortsetzen der normalen Wiedergabe drücken Sie mehrmals CLEAR oder ZOOM, bis das normale Bild eingeblendet wird.

Hinweis

Die Zoom-Funktion funktioniert u. U. bei bestimmten DVDs nicht.

Markierungssuche für Disc

Eine Marke hinzufügen

Die Wiedergabe kann von sechs gespeicherten Punkten erfolgen. Drücken Sie zum Festlegen einer Marke MARKER an der gewünschten Stelle. Das Markensymbol erscheint kurz auf dem Bildschirm. Legen Sie bis zu sechs Marken fest.

Eine markierte Szene aufrufen oder löschen

1. Drücken Sie während der Wiedergabe SEARCH. Das Menü Markensuche erscheint.
2. Wählen Sie mit ◀ / ▶ / ▲ / ▼ eine markierte Szene zur Wiedergabe/zum Löschen aus.
3. Drücken Sie ENTER, um die Wiedergabe ab der Markierung zu starten. Oder drücken Sie CLEAR, um die markierte Szene vom Menü Markensuche zu löschen.

Markierungssuche für Festplatte

Bei der HDD Wiedergabe kann nur ein Titel markiert werden. Drücken Sie am gewünschten Punkt MARKER. Drücken Sie SEARCH, um die markierte Szene aufzurufen.

Abfragen des Inhalts von DVD Video Disc: Menüs

DVDs können Menüs enthalten, die den Zugriff auf spezielle Funktionen ermöglichen. Drücken Sie MENU/LIST, um das Disc-Menü zu öffnen. Drücken Sie die entsprechende Zifferntaste, um eine Option auszuwählen. Oder verwenden Sie die Tasten ◀/▶/▲/▼, um Ihre Auswahl hervorzuheben. Drücken Sie danach ENTER.

Titelmenü

1 Drücken Sie TITLE. Wenn der aktuelle Titel ein Menü besitzt, wird es auf dem Bildschirm angezeigt. Ansonsten erscheint u. U. kein Disc-Menü.
2 Das Menü kann Kamerawinkel, gesprochene Sprache, Untertiteloptionen und Kapitel für den Titel enthalten.

Disc-Menü

1 Drücken Sie MENU/LIST.
Das Disc-Menü wird eingeblendet.
2 Drücken Sie erneut MENU/LIST, um das Disc-Menü zu öffnen.

Kamerawinkel

Wenn die DVD Szenen enthält, die mit verschiedenen Kameraeinstellungen aufgenommen wurden, ist es möglich, während der Wiedergabe in eine andere Kameraeinstellung zu wechseln.

- Drücken Sie während der Wiedergabe ANGLE und danach mehrmals ◀/▶, um den gewünschten Kamerawinkel auszuwählen. Die Nummer des aktuellen Winkels wird auf dem Fernsehbildschirm eingeblendet.

Tipp

Die Winkelanzeige blinkt auf dem Fernsehbildschirm bei Szenen, die in unterschiedlichen Winkeln aufgezeichnet wurden, um anzuzeigen, dass der Winkel gewechselt werden kann.

Tonspurwechsel

Drücken Sie während der Wiedergabe AUDIO und danach mehrmals ◀ / ▶, um eine andere Audiosprache oder ggf. eine Audio-Tonspur zu hören.

Hinweis

Manche Discs enthalten Dolby Digital- und DTS-Tonspuren. Wenn DTS ausgewählt ist, gibt es keinen analogen Audio-Ausgang. Um die DTS-Tonspur anzuhören, schließen Sie den Recorder über einen der digitalen Ausgänge an einen DTS-Receiver an. Verbindungsdetails finden Sie auf Seite 17.

Audiokanalwechsel

Drücken Sie bei einer Video-CD für einen anderen Tonkanal (STEREO, LINKS oder RECHTS) auf AUDIO und mehrmals auf ◀/▶.

Bei im VR-Modus aufgenommenen DVD-RW-Discs und der HDD mit sowohl einem Haupt- als auch einem zweisprachigen Tonkanal können Sie durch Drücken von AUDIO zwischen Main (L), Sub (R), Main+Sub (L+R) oder Mono wählen.

3D-Raumklang

Dieses Gerät kann einen 3D-Raumklangeffekt erzeugen, der eine Mehrkanal-Audiowiedergabe anstatt mit fünf oder mehr Lautsprechern, die normalerweise für Mehrkanal-Audio in einem Heimkinosystem erforderlich sind, mit zwei herkömmlichen Stereolautsprechern simuliert.

1 Drücken Sie 3D SURR. Drücken Sie danach während der Wiedergabe mehrmals ◀ / ▶, um "3D SUR." auszuwählen.

2 Wählen Sie "NORMAL", um den 3D-Raumklangeffekt auszuwählen.

Untertitel

Drücken Sie mehrmals während der Wiedergabe SUBTITLE, um die anderen Untertitelsprachen anzuzeigen.

Instant Skip

Jedes Mal, wenn Sie I.SKIP drücken, springt die Wiedergabe 15 Sekunden weiter.

N Hinweis

Wenn ∅ angezeigt wird, ist die Funktion nicht auf der Disc verfügbar.

Suchen von Positionen auf einer Disc

Mit dieser Funktion können Sie auf jeden beliebigen Punkt auf einer Video-CD zugreifen. Verwenden Sie diese Funktion nur während der Wiedergabe einer Video-CD. Die Wiedergabe steuert den angegebenen Punkt an.

1 Drücken Sie während der Wiedergabe SEARCH. Das Verlaufsleiste wird auf dem Fernsehbildschirm angezeigt.

2 Verwenden Sie ◀ / ▶, um eine Startposition für die Wiedergabe zu suchen.

3 Drücken Sie ENTER, um die ausgewählte Position zu bestätigen.

Die Wiedergabe beginnt nun an der ausgewählten Position.

N Hinweis

Die Funktion arbeitet nur, wenn keine Markierung gespeichert ist.

Speicher für die letzte Bedingung

Der Recorder speichert die Benutzereinstellung für die letzte Disc, die Sie angesehen haben. Die Einstellungen bleiben so lange gespeichert, bis Sie die Disc aus dem Recorder nehmen oder ihn ausschalten. Wenn Sie eine Disc einlegen, deren Einstellungen gespeichert wurde, wird die letzte Stopp-Position automatisch abgerufen.

N Hinweise

– Die im Speicher gespeicherten Einstellungen können jederzeit verwendet werden.
- Der Recorder speichert keine Einstellungen von Discs, wenn Sie ihn vor der Wiedergabe wieder ausschalten.

PIP (Bild in Bild)

Diese Funktion ermöglicht Ihnen, die gespeicherten Sender während der Wiedergabe in einem Unterbild anzusehen.

Drücken Sie PIP, um das Unterbild einzuschalten. Drücken Sie diese Taste erneut, um es auszuschalten.

Ausgabe des Eingabemodus für das Unterbild

Drücken Sie AV, um die Eingabemodus für das Unterbild auszuwählen. Jedes Mal, wenn die Taste gedrückt wird, werden die einzelnen Eingabemodi des Unterbilds wie unten abgebildet angezeigt. Tuner → AV1 → AV2 → AV3 → AV4

Programmauswahl für Unterbild

Verwenden Sie ▲ / ▼, um das Programm zu ändern, wenn der Eingang des Unterbilds auf Tuner gesetzt ist. Die ausgewählte Programmnummer wird auf dem Fernsehbildschirm angezeigt. Sie können das ausgewählte Programm anzeigen, indem Sie STOP (■) drücken.

Positionswechsel des Unterbilds

Drücken Sie mehrmals ◀ / ▶, bis die gewünschte Position erreicht ist. Das Unterbild kann im und gegen den Uhrzeigersinn bewegt werden.

Zoomen des Unterbilds

Drücken Sie mehrmals ZOOM, um das Unterbild zu vergrößern. Das Vergrößerungslevel wird in drei Schritten vergrößert.

Audio CD oder MP3-Datei abspielen

Mit dem Recorder können Audio-CDs und MP3-Dateien auf HDD, Speicherkarte, CD-ROM-, CD-R- oder CD-RW-Discs abgespielt werden.

Lesen Sie vor dem Abspielen von MP3-Dateien die "Hinweise zu MP3-Aufnahmen" auf Seite 8.

1 Drücken Sie HOME.

Das Hauptmenü erscheint.

2 Wählen Sie ein Medium mit MP3- oder AudioTiteln und drücken Sie ENTER.

3 Wählen Sie die Option 'MUSIK' und drücken Sie ENTER.

Das Audio-CD- oder Musikmenü wird eingeblendet

4 Wählen Sie mit ▲/▼ einen Track und drücken Sie ▶ (PLAY).

Die Wiedergabe beginnt.

Während der Wiedergabe erscheint die verstrichene Zeit des aktuellen Tracks in der Anzeige und im Menü. Die Wiedergabe stoppt am Ende der Disc.

tipps

• Drücken Sie DISPLAY, um ID3-Tag-Informationen der MP3-Datei anzuzeigen. Falls keine ID3-Tag-Informationen vorhanden sind, erscheint "not check". Bei Auswahl eines Ordners wird die Anzahl der Unterordner und der enthaltenen MP3-Dateien angezeigt. Drücken Sie zum Ausblenden erneut DISPLAY.
• Um zum übergeordneten Verzeichnis zu gelangen, markieren Sie ■. mit ▲ / ▼ und drücken Sie ENTER.
• Blenden Sie mit RETURN (♂) das Hauptmenü ein, um einen anderen Datenträger zu auswählen.

5 Um die Wiedergabe jederzeit anzuhalten, drücken Sie STOP.

Tipp

Es kann ein neuer Ordner erstellt werden. Wählen Sie 'New Folder (Neuer Ordner)' im Menü Music-HDD oder Music-Memory Card und drücken Sie ENTER. Der Ordner "NONAME#" wird erstellt.

Optionen im Menü Audio CD

Wunsch prog.

Spielen : Startet die Wiedergabe des ausgewählten Titels.

Wunsch prog.: Fügt Track(s) zur Programmliste hinzu (Seite 41).

Optionen im Musikmenü

Kopieren

Spielen : Startet die Wiedergabe des ausgewählten Titels.

Kopieren: Kopiert Track(s) auf ein anderes Medium (Seite 39).

Wunsch prog.

Wunsch prog.: Fügt Track(s) zur Programmliste hinzu (Seite 41).

Optionen im Musikmenü

Löschen

Spielen: Startet die Wiedergabe des ausgewählten Titels.

Löschen: Löscht Track(s) vom Medium

Wunsch prog.

Editieren: Bearbeitungsoptionen.

• Umbenennen: Ändert den Dateinamen (Seite 39).
• Bewegen: Verschiebt Datei(en) in andere Ordner oder Medien (Seite 39).
• Kopieren: Kopiert Datei(en) in andere Ordner oder Medien (Seite 39).

Wunsch prog.: Fügt Track(s) zur Programmliste hinzu (Seite 41).

MP3-Datei(en) oder Ordner von HDD oder Speicherkarte löschen

1. Wählen Sie im Musikmenü eine zu löschende MP3-Datei.

Tipp

Wählen Sie mit der Taste MARKER mehrere Tracks aus.

1. Drücken Sie ENTER.

Die Menüoptionen werden auf der linken Menüseite gezeigt.

1. Wählen Sie 'Löschen' und drücken Sie ENTER. Die ausgewählte(n) Datei(en) werden von der Festplatte bzw. der Speicherkarte gelöscht.

MP3-Dateien verschieben

MP3-Dateien können in andere Ordner oder Medien verschoben werden. Dabei werden die Dateien vom aktuellen Speicherort gelöscht.

1 Wählen Sie im Musikmenü mit ▲ / ▼ eine MP3-Datei oder einen Ordner.

Mehrere Tracks (Ordner) auswählen

1. Drücken Sie MARKER. Eine Marke erscheint auf dem Track. Drücken Sie erneut MARKER, um die Markierung für den Track bzw. Ordner aufzuheben.

2. Wiederholen Sie Schritt 1 für weitere Tracks (Ordner).

2 Drücken Sie ENTER. In der linken Menühälfte werden die Optionen angezeigt.

3 Wählen Sie mit ▲ / ▼ die Option "Bewegen" und drücken Sie ENTER. Das Bewegen-Menü erscheint.

Bewegen Speicherposition Adder Adder New Album

4 Wählen Sie mit ▲ / ▼ ein Medium aus und drücken Sie ▶ Die Option Bewegen wird markiert.

Tipp

Es kann ein Album (Ordner) verschoben werden.

1. Drücken Sie nach Auswahl des Mediums ENTER. Die Album- (Ordner-) Liste erscheint.
2. Wählen Sie einen Ordner aus. Es kann ein neues Album (Ordner) erstellt werden. Wählen Sie 'Neues Album' im Verschieben-Menü und drücken Sie ENTER. Der Ordner "NONAME###" wird erstellt.

5 Drücken Sie bei markierter Option 'Bewegen' ENTER.

MP3-Dateien auf anderes Medium kopieren

1 Führen Sie die Schritte 1-2 links aus (MP3-Dateien verschieben).
2 Markieren Sie mit ▲ / ▼ die Option 'Kopieren' und drücken Sie ENTER.
Das Kopieren-Menü erscheint.

Kopkins Speichsporfer

3 Wählen Sie mit ▲ / ▼ ein Medium und drücken Sie ▶. Die Option Kopieren wird markiert.

Tipp

Es kann ein Album (Ordner) kopiert werden.

1. Drücken Sie nach Auswahl des Mediums ENTER. Die Album- (Ordner-) Liste erscheint.
2. Wählen Sie einen Ordner aus. Es kann ein neues Album (Ordner) erstellt werden. Wählen Sie 'Neues Album' im Verschieben-Menü und drücken Sie ENTER. Der Ordner "NONAME###" wird erstellt.

4 Drücken Sie bei markierter Option 'Kopieren' ENTER.

MP3-Datei benennen

Bezeichnungen für MP3-Dateien können frei vergeben werden. Ein Name darf bis zu 32 Zeichen lang sein.

1 Wählen Sie im Musikmenü die zu benennende Datei und drücken Sie ENTER.
Die Menüoptionen werden auf der linken Menüseite gezeigt.
2 Wählen Sie mit ▲ / ▼ die Option 'Umbenennen' und drücken Sie ENTER.
Das Tastaturmenü erscheint.

ABC Großbuchstaben 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ' A E C D - - - - - - - - - - - - - - - - - - - Kapaz. Lischen < > OK Zurück

3 Geben Sie den Dateinamen ein. Wählen Sie mit ◀/▶/▲/▼ ein Zeichen aus und drücken Sie zur Bestätigung ENTER. Siehe Schritt 3 auf Seite 21 (Sender umbenennen).
4 Wählen Sie OK und drücken Sie ENTER, um den Namen zu übernehmen und zum vorherigen Menü zurückzukehren.

Solid gray vertical gradient background with no text, symbols, or discernible objects

Pause

1 Drücken Sie während der Wiedergabe PAUSE/STEP (Ⅲ).
2 Um die Wiedergabe fortzusetzen, drücken Sie PLAY (▶) oder erneut PAUSE/STEP (III).

Einen anderen TRACK ansteuern

• Drücken Sie während der Wiedergabe kurz SKIP ◀◀◀ oder ▶▶▶, um den nächsten Track anzusteuern oder zum Anfang des aktuellen Tracks zurückzukehren.
• Drücken Sie zweimal kurz SKIP I◄◄, um zum vorherigen Track zurückzukehren.
• Auf einer Audio-CD können Sie jeden beliebigen Track direkt ansteuern, indem Sie die Track-Nummer während der Wiedergabe mit den Zifferntasten (0-9) eingeben.

Wiederholung

Audio-CDs - Track/Alle/Keine wiederholen

Drücken Sie REPEAT für die gewünschte Wiederholungsart.

• TRACK: wiederholt den aktuellen Track.
  • ALL (ALLE): wiederholt alle Tracks.
  • OFF (AUS): keine Wiederholung.

MP3 - Track/Ordner/Keine wiederholen

Drücken Sie REPEAT für die gewünschte Wiederholungsart.

• TRACK: wiederholt den aktuellen Track.
  • FOLDER (ORDNER): wiederholt alle Tracks im Ordner
  • OFF (AUS): keine Wiederholung.

Random

1 Drücken Sie während der Wiedergabe oder im Stopp-Modus RANDOM. Das Gerät startet automatisch die Random-Wiedergabe. Auf dem Fernseher wird "DIREKT" angezeigt.
2 Um zur normalen Wiedergabe zurückzukehren, drücken Sie solange RANDOM, bis "DIREKT" im Display-Fenster angezeigt wird.

Tipp

Wenn Sie die Taste SKIP ▶▶▶ während der Random-Wiedergabe drücken, wählt das Gerät einen anderen Track und setzt die Random-Wiedergabe fort.

3D-Raumklang

Dieses Gerät kann einen 3D-Raumklangeffekt erzeugen, der eine Mehrkanal-Audiowiedergabe anstatt mit fünf oder mehr Lautsprechern, die normalerweise für Mehrkanal-Audio in einem Heimkinosystem erforderlich sind, mit zwei herkömmlichen Stereolautsprechern simuliert.

1 Drücken Sie während der Wiedergabe 3D SURR. um "3D SUR" auszuwählen.
2 Um den 3D-Raumklangeffekt auszuschalten, drücken Sie so lange 3D SURR., bis "3D SUR." auf dem Menübildschirm ausgeblendet wird.

Tonkanal wechseln

Drücken Sie für einen anderen Tonkanal (Stereo, links oder rechts) mehrmals AUDIO.

Suchen

1 Drücken Sie während der Wiedergabe SCAN (◀◀ oder ▶▶). Der Recorder wechselt nun in den SEARCH-Modus.
2 Mit der Taste SCAN (◀◀ oder ▶▶) wählen Sie die erforderliche Geschwindigkeit aus: ◀◀X2, ◀◀X4, ◀◀X8 (rückwärts) oder ▶▶X2, ▶▶X4, ▶▶X8 (vorwärts). Suchgeschwindigkeit und Suchrichtung werden auf dem Menübildschirm angezeigt.
3 Sie können den SEARCH-Modus beenden, indem Sie ▶ (PLAY) drücken.

A-B-Passage wiederholen

So wiederholen Sie eine Passage in einem Titel:

1 Drücken Sie am gewünschten Anfangspunkt die Taste A-B. Auf dem Menübildschirm werden das Repeat-Symbol und 'A' angezeigt.

2 Drücken Sie am gewünschten Endpunkt erneut die Taste A-B. Das Repeat-Symbol und 'A - B' werden kurz auf dem Menübildschirm angezeigt, und die A-B -Passage wird nun wiederholt.

3 Sie können die Wiederholung der Passage beenden und zur normalen Wiedergabe zurückkehren, indem Sie erneut A-B drücken. Das Symbol "Repeat" wird aus dem Menübildschirm ausgeblendet.

Es können benutzerdefinierte Playlisten von Audio-CD- oder MP3-Tracks programmiert werden. Bis zu 99 Audio- CD-Tracks bzw. 256 MP3-Tracks können enthalten sein.

1 Wählen Sie mit ▲ / ▼ einen Track (bzw. Ordner im Audio-CD- bzw. Musik-Menü aus.

T Mehrere Tracks (Ordner) auswählen

1. Drücken Sie MARKER.

Eine Marke erscheint auf dem Track. Drücken Sie erneut MARKER, um die Markierung für den Track bzw. Ordner aufzuheben. Drücken Sie erneut MARKER, um die Markierung für den Track bzw. Ordner aufzuheben.

1. Wiederholen Sie Schritt 1 für weitere Tracks (Ordner).

2 Drücken Sie ENTER. In der linken Menühälfte werden die Optionen angezeigt.

3 Wählen Sie mit ▲ / ▼ die Option "Wunsch prog." und drücken Sie ENTER.

4 Wiederholen Sie die Schritte 1-3, um weitere Tracks zu markieren.

Anmerkung

Falls zur programmierten Wiedergabe ein Ordner ausgewählt wird, werden alle Tracks im Ordner in die Programmliste eingetragen.

5 Wechseln Sie mit ▶ zur Programmliste. Der zuletzt programmierte Track wird in der Programmliste markiert.

6 Wählen Sie mit ▲ / ▼ den abzuspielenden Track aus.

7 Drücken Sie zum Starten auf ▶ (PLAY). Die Wiedergabe stoppt nach dem zuletzt programmierten Track in der Programmliste.

8 Um die programmierte Wiedergabe zu beenden und zur normalen Wiedergabe zurückzukehren, wählen Sie einen Track aus der Liste und drücken Sie ▶ (PLAY).

Tipp

Durch Drücken von MENU/LIST kann der Programmlisten-Bildschirm ein- bzw. ausgeblendet werden.

Optionen im Menü Program List

1. Um die Menüoptionen anzuzeigen, wählen Sie einen Track im Menü Program List und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.

2. Wählen Sie mit ▲ / ▼ eine Option aus und drücken Sie zur Bestätigung ENTER.

Löschen

Bewegen

Speichern

Spielen: Die Wiedergabe startet in der programmierten Reihenfolge ab dem ausgewählten Track.

Löschen: Löscht Track(s) vom Menü Program List.

Bewegen: Verschiebt Track(s) in beliebige Reihenfolge.

Speichern: Speichert die Programmliste. (Nur Festplatte)

Programmierte Tracks wiederholen

Drücken Sie REPEAT für die gewünschte Wiederholungsart.

• TRACK : wiederholt den aktuellen Track.
• ALL (ALLE): wiederholt alle programmierten Tracks.
• OFF (AUS): Wiederholung beenden (keine Anzeige).

Track aus der Programmliste löschen

1. Wählen Sie den von der Programmliste zu löschenden Track.

Wählen Sie mit der Taste MARKER mehrere Tracks aus.

1. Drücken Sie ENTER.
   Die Menüoptionen werden auf der linken Menüseite gezeigt.
2. Wählen Sie 'Löschen' und drücken Sie ENTER. Die ausgewählte(n) Track(s) werden von der Programmliste gelöscht.

Track-Reihenfolge in der Programmliste ändern

1 Wählen Sie den in der Programmliste den zu verschiebenden Track und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.
2 Wählen Sie 'Bewegen' und drücken Sie ENTER. Ein gelber Balken erscheint in der Programmliste.
3 Verschieben Sie den gelben Balken mit ▲ / ▼ an die gewünschte Position und drücken Sie ENTER. Der ausgewählte Track wird verschoben.

Tipp

Wählen Sie mit der Taste MARKER mehrere Tracks aus.

Programmliste speichern

Dieser Recorder speichert die Benutzer-Programmliste.

1 Wählen Sie einen Track aus der Programmliste und drücken Sie ENTER. Die Menüoptionen werden auf der linken Menüseite gezeigt.

2 Wählen Sie 'Speichern' und drücken Sie ENTER. Die Programmliste wird im Programmordner der HDD gespeichert.

JPEG-Datei anzeigen

Dieser Recorder zeigt JPEG-Dateien auf CD-R, CD-RW, HDD oder Speicherkarten an. Lesen Sie vorher die "Hinweise zu JPEG-Aufnahmen" auf Seite 8.

1 Drücken Sie HOME.
Das Hauptmenü erscheint.
2 Wählen Sie ein Medium mit JPEG-Dateien und drücken Sie ENTER.
3 Wählen Sie 'FOTO' und drücken Sie ENTER. Das Fotomenü erscheint auf dem Bildschirm.

JPEG Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 Folder 07 Folder 08

4 Wählen Sie mit ◀/▶/▲/▼ einen Ordner und drücken Sie ENTER.

Die Menüoptionen werden auf der linken Menüseite gezeigt.

5 Wählen Sie 'Öffnen' und drücken Sie ENTER. Im ausgewählten Ordner erscheint eine Dateiliste.

6 Wählen Sie mit ◀ / ▶ / ▲ / ▼ eine Datei und drücken Sie ENTER.

Die Menüoptionen werden auf der linken Menüseite gezeigt.

Tipps

• Um zum übergeordneten Verzeichnis zu gelangen, markieren Sie ■- mit ▲ / ▼ und drücken Sie ENTER.
• Blenden Sie mit RETURN (♂) das Hauptmenü ein, um einen anderen Datenträger zu auswählen.

7 Wählen Sie mit ▲ / ▼ "Volle Sicht" und drücken Sie ENTER.

Drücken Sie sich ENTER, um zu erscheinen oder zu verschwinden dieses Menü.

Mit STOP wird die Wiedergabe angehalten. Das Fotomenü erscheint.

Tipp

Es kann ein neuer Ordner erstellt werden. Wählen Sie 'Neues Album' im Foto-HDD- oder im Foto-Speicherkartenmenü und drücken Sie ENTER. Der Ordner "NONAME#" wird erstellt.

Optionen im Fotomenü

Löschen Diaschau Editieren > Bewegen Kopieren

Volle Sicht: Zeigt die gewählte Datei im Vollbild an.

Löschen: Löscht die gewählte Datei vom Medium (Nur HDD, Speicherkarte).

Diaschau: Zeigt das Diaschau-Menü an.

Editieren: Bearbeitungsoptionen.

• Umbenennen: Ändert den Dateinamen (S. 43) (Nur HDD, Speicherkarte)
• Bewegen: Verschiebt Datei(en) in andere Ordner (Alben) oder Medien (S. 44) (Nur HDD, Speicherkarte)
• Kopieren: Kopiert Datei(en) in andere Ordner oder Medien (Seite 44).

Bilder überspringen

Drücken Sie in der Bildanzeige einmal auf SKIP (◀◀◀ oder ▶▶▶), um die nächste bzw. vorherige Datei anzuzeigen.

Bilder drehen

Drücken Sie ▲ / ▼, um ein angezeigtes Bild im oder entgegen dem Uhrzeigersinn zu drehen.

JPEG-Datei(en) oder Ordner von HDD oder Speicherkarte löschen

1. Wählen Sie im Fotomenü eine zu löschende JPEG-Datei.

Wählen Sie mit der Taste MARKER mehrere Tracks aus.

1. Drücken Sie ENTER.

Die Menüoptionen werden auf der linken Menüseite gezeigt.

1. Wählen Sie 'Löschen' und drücken Sie ENTER. Die ausgewählte(n) Datei(en) werden von der Festplatte bzw. der Speicherkarte gelöscht.

Slideshows anzeigen

1. Wählen Sie im Fotomenü die Option Diaschau.
2. Drücken Sie ENTER. Das Diaschau-Menü erscheint.

Objekt Alle Tempo Normal MP3 Simultane Wiedergabe Abbrechen

1. Stellen Sie die Optionen mit ◀ / ▶ / ▲ / ▼ ein.

Objekt:

• Gewählt: Zeigt nur ausgewählte Dateien. Wählen Sie mit der Taste MARKER mehrere Dateien aus.
• Alle: Zeigt alle Dateien an.

Tempo:

Geschwindigkeit der Slideshow Langsam, Normal, Schnell.

1. Wählen Sie zum Starten der Slideshow "Starten" und drücken Sie ENTER.
2. Drücken Sie zum Anhalten STOP. Das Fotomenü wird wieder aufgerufen.

Slideshow unterbrechen

1 Drücken Sie zum Unterbrechen der Slideshow PAUSE/STEP (III).
2 Drücken Sie zum Fortsetzen ▶ (PLAY) erneut.

Während der Slideshow Musik hören

Während der Anzeige von Fotodateien können Sie MP3-Musikdateien auf der HDD anhören.

1. Führen Sie die Schritte 1-3 weiter oben aus (Slideshows anzeigen).
2. Wählen Sie im Diaschau-Menü "MP3 Simultane Wiedergabe" und drücken Sie ENTER. Das Menü erscheint unterhalb.

MP3 Shuttane Wiedergabe MP3-Date zur Wiedergabe wiedergabe Alle auf Date Materen Kurzüse

1. Wählen Sie mit der Taste MARKER mehrere Tracks aus.

2. Wählen Sie zur Auswahl aller Tracks "Alle wähl." und drücken Sie ENTER.

3. Wählen Sie zur Aufhebung der Auswahl "Alle abwähl." und drücken Sie ENTER.

4. Wählen Sie zum Beenden dieses Menüs "Abbruch" und drücken Sie ENTER.

5. Markieren Sie 'Starten' mit ◀ / ▶ / ▲ / ▼ und drücken Sie ENTER.

6. Drücken Sie zum Anhalten STOP. Das Fotomenü wird wieder aufgerufen.

JPEG-Datei benennen

Bezeichnungen für JPEG-Dateien auf der HDD oder der Speicherkarte können frei vergeben werden. Die Namen dürfen bis zu 32 Zeichen lang sein.

1 Wählen Sie im Fotomenü die zu benennende Datei und drücken Sie ENTER.
Die Menüoptionen werden auf der linken Menüseite gezeigt.

2 Wählen Sie mit ▲ / ▼ die Option 'Umbenennung' und drücken Sie ENTER.

Das Tastaturmenü erscheint.

ABC Großbuchstaben 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P O R S T U V W X Y Z ' /E ¢ D - - - - - - - Ø D β . Kapaz. Löschen < > OK. Zurück

3 Geben Sie den Dateinamen ein. Wählen Sie mit ◀/▶/▲/▼ ein Zeichen aus und drücken Sie zur Bestätigung ENTER. Siehe Schritt 3 auf Seite 21 (Sender umbenennen).

4 Wählen Sie OK und drücken Sie ENTER, um den Namen zu übernehmen und zum vorherigen Menü zurückzukehren.

JPEG-Dateien verschieben

Fotodateien können in andere Ordner oder Medien verschoben werden. Dabei werden die Dateien vom aktuellen Speicherort gelöscht.

1 Drücken Sie HOME.
Das Hauptmenü erscheint.
2 Wählen Sie ein Medium mit JPEG-Dateien und drücken Sie ENTER.
3 Wählen Sie 'FOTO' und drücken Sie ENTER. Das Fotomenü erscheint auf dem Bildschirm.

JPEG Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 Folder 07 Folder 08

4 Wählen Sie im Menü mit ▲ / ▼ die JPEG-Dateien bzw. Alben aus und drücken Sie MARKER.

Eine Marke erscheint auf der JPEG-Datei bzw. dem Album.

Anmerkungen

• Drücken Sie erneut MARKER, um die Markierung für den Track bzw. Ordner aufzuheben.
• Halten Sie ▼ um schnell zum nächsten Track oder Ordner zu wechseln.
• Halten Sie ▲ gedrückt, um schnell zum vorherigen Track oder Ordner zu wechseln.

5 Wiederholen Sie Schritt 4 für weitere Dateien oder Ordner.
6 Drücken Sie ENTER. In der linken Menühälfte werden die Optionen angezeigt.
7 Wählen Sie die Option 'Bewegen'. Das Verschieben-Menü erscheint.

Bewegen Speichertes Bewegen Add to Neue Alt...

Wählen Sie mit ▲ / ▼ ein Medium aus und drücken Sie ▶.

Die Option Bewegen wird markiert.

Tipp

Es kann ein Album (Ordner) verschoben werden.

1. Drücken Sie nach Auswahl des Mediums ENTER. Die Album-Liste erscheint.
2. Wählen Sie einen Ordner. Es kann ein neues Album erstellt werden. Wählen Sie 'Neues Album' im Menü-Bewegen und drücken Sie ENTER. Der Ordner "NONAME##" wird erstellt.

9 Drücken Sie bei markierter Option 'Bewegen' ENTER.

JPEG-Dateien kopieren

Fotodateien können in andere Ordner oder Medien kopiert werden.

1 Führen Sie die Schritte 1-6 links aus (JPEG-Dateien verschieben).
2 Wählen Sie die Option 'Kopieren'. Das Kopieren-Menü erscheint.

Kopieren Speicherposition Adder Adder New

3 Wählen Sie mit ▲ / ▼ ein Medium aus und drücken Sie ▶.

Die Option Kopieren wird markiert.

Tipp

Es kann ein Album (Ordner) kopiert werden.

1. Drücken Sie nach Auswahl des Mediums ENTER. Die Album-Liste erscheint.
2. Wählen Sie einen Ordner. Es kann ein neues Album erstellt werden. Wählen Sie 'Neues Album' im Kopieren-Menü und drücken Sie ENTER. Der Ordner "NONAME###" wird erstellt.

4 Drücken Sie bei markierter Option 'Kopieren' ENTER.

Info zu DVD-Aufnahmen

Hinweise

• Dieser Recorder kann keine CD-R- oder CD-RW-Discs beschreiben.
• Unser Unternehmen haftet nicht bei Aufnahmefehlern als Folge von Stromausfällen, defekten Discs oder beschädigten Recordern.
• Fingerabdrücke und Kratzer auf der Disc können die Wiedergabe und/oder die Aufnahme beeinträchtigen. Gehen Sie sorgsam mit den Discs um.

Disc-Typen und Aufnahmeformate, -modi und - einstellungen

Dieser Recorder kann drei Arten von DVD-Discs wiedergeben: bereits bespielte DVD-Video-Discs, DVD-RW- und DVD-R-Discs. Das Disc-Format für DVD-R-Discs ist stets "Videoformat" – wie bereits bespielte DVD-Video-Discs. D.h. dass Sie eine DVD-R-Disc nach dem Finalizing in einem herkömmlichen DVD-Player wiedergeben können.

Das DVD-RW-Disc-Format ist standardmäßig das Video-Recording-Format. Es kann jedoch ggf. in das Video-Format geändert werden. (Durch Neuinitialisierung der Disc wird ihr Inhalt gelöscht.)

Der Aufnahmemodus steht in engem Zusammenhang mit dem Disc-Format.

Wenn das Disc-Format das Video-Recording-Format ist, lautet der Aufnahmemodus VR-Modus. Wenn das Disc-Format der Video-Modus ist, ist der Aufnahmemodus der Video-Modus (außer bei DVD-Video, das nicht bespielt werden kann und daher keinen Aufnahmemodus besitzt). Die Aufnahmemodi (die für die gesamte Disc festgelegt sind) bieten die Aufnahmeeinstellungen. Diese Einstellungen können nach Bedarf an die einzelnen Aufnahmen angepasst werden. Sie legen die Bildqualität fest, bestimmen, wie viel Platz die Aufnahme auf der Disc beanspruchen wird.

Über HDD-Aufnahme

Aufnahmen auf der internen Festplatte (HDD) gleichen der Aufnahme im VR-Modus auf DVD-RW-Discs. Optionen wie Aufnahmequalität, einschließlich manueller Modus sind verfügbar. Aufnahmen können beliebig oft erstellt, gelöscht und überspielt werden. Die Kapazität der Festplatte erlaubt viele Stunden Videoaufnahmen, selbst in hoher Qualität. Zur Verwaltung der Aufnahmen ist die Festplatte in zehn Gruppen unterteilt. Diese Gruppen können beliebig benannt und verwendet werden - z. B. eine Gruppe für Filme, eine andere für Fernsehsendungen und eine weitere für Camcorder-Aufnahmen.

Anmerkung

Die maximale Anzahl der Titel auf der Festplatte beträgt 255.

Hinweise zu Aufnahmen

• Die angezeigte Aufnahmedauer ist nicht exakt, da der Recorder eine variable Bitraten-Videokompression verwendet. Dies bedeutet, dass sich die exakte Aufnahmezeit nach dem Material richtet, das aufgenommen wird.
• Beim Aufnehmen einer Fernsehsendung kann die Aufnahmezeit kürzer sein, wenn der Empfang schlecht oder das Bild gestört ist.
• Wenn Sie nur Standbilder oder nur Audio aufnehmen, kann die Aufnahmezeit kürzer sein..
  • Die angezeigte Aufnahmezeit und die verbleibende Zeit ergeben addiert nicht immer die genaue Länge der Disc.
  • Die verfügbare Aufnahmezeit kann bei einer intensiven Bearbeitung der Disc kürzer sein.
• Wenn Sie eine DVD-RW-Disc verwenden, achten Sie darauf, dass Sie vor der Aufnahme das Aufnahmeformat (Video-Modus oder VR-Modus) ändern. Anleitungen finden Sie auf Seite 28 (Initialisieren).
• Wenn Sie eine DVD-R-Disc verwenden, können Sie solange aufnehmen, bis die Disc voll ist, oder bis zum Finalizing der Disc. Überprüfen Sie vor einer Aufnahme, wie viel Aufnahmezeit auf der Disc verbleibt.
• Wenn Sie eine DVD-RW-Disc im Video-Modus verwenden, verlängert sich die verfügbare Aufnahmezeit nur dann, wenn Sie den letzten, auf der Disc aufgezeichneten Titel löschen.
• Die Option "Erase Titel" im Menü "Original (Titel)" blendet den Titel nur aus. Sie löscht den Titel nicht von der Disc und vergrößert die verfügbare Aufnahmezeit nicht (mit Ausnahme des zuletzt aufgenommen Titels auf einer DVD-RW-Disc im Video-Modus).

Aufnehmen von TV-Audio-Kanälen

Dieser Recorder kann NICAM oder reguläres Audio aufnehmen. Wenn die NICAM-Einstellung (Seite 21) auf "Auto" gesetzt ist, können Sie im Falle einer NICAM-Übertragung NICAM-Audio aufnehmen. Handelt es sich bei der Übertragung nicht um NICAM, wird stets reguläres Audio aufgenommen.

Aufnahmedauer und Bildqualität

Es sind vier Aufnahmequalitäten voreingestellt:

• HQ – Beste Qualität, ca. 1 Stunde Aufnahmedauer auf einer DVD-Disc.
• SQ – Standardqualität, ausreichend für die meisten Anwendungen, ca. 2 Stunden Aufnahmedauer auf einer DVD.
• LQ – Etwas geringere Bildqualität, die Aufnahmedauer auf einer DVD wird jedoch auf ca. 4 Stunden verdoppelt.

Einschränkungen bei der Videoaufzeichnung

• Mit diesem Recorder können Sie kein Videomaterial mit Kopierschutz aufnehmen. Bei Video mit Kopierschutz handelt es sich um DVD-Video-Discs und einige Satellitenübertragungen. Wenn während einer Aufnahme Material mit Kopierschutz angetroffen wird, wird die Aufnahme automatisch angehaltenen oder unterbrochen und auf dem Bildschirm wird eine Fehlermeldung angezeigt.
• Video, das nur einmal kopiert werden darf, kann nur mit einer DVD-RW-Disc im VR-Modus mit CPRM (siehe unten) aufgenommen werden.
• Signale im NTSC-Format vom analogen oder den DV-Eingängen können mit diesem Recorder nicht korrekt aufgenommen werden.
• Videosignale im SECAM-Format (vom integrierten TV-Tuner oder von analogen Eingängen) werden im PAL-Format aufgezeichnet.
• VR-Modus-DVD-Discs im NTSC-Format sind auf diesem Recorder nicht möglich.

Was ist "CPRM"?

CPRM ist ein Kopierschutzsystem (mit Scramble-System), das nur die Aufnahme von "einmal kopierbaren" Sendungen ermöglicht. CPRM ist die Abkürzung von "Content Protection for Recordable Media". Dieser Recorder ist mit CPRM kompatibel. Sie können also einmal kopierbare Sendungen aufnehmen, aber von diesen Aufnahmen keine Kopien anfertigen können. CPRM-Aufnahmen sind nur mit im VR-Modus formatierten DVD-RW-Discs möglich und können nur auf Playern wiedergegeben werden, die speziell mit CPRM kompatibel sind.

Copyright

• Das Aufnahme-Equipment sollte nur für rechtlich zulässige Kopien verwendet werden. Sie sollten sich eingehend darüber informieren, welche Kopien in dem Land, in dem Sie eine Kopie anfertigen, als rechtmäßig angesehen werden. Kopien von urheberrechtlich geschütztem Material, z. B. Filme oder Musik, sind nur dann nicht unrechtmäßig, wenn sie durch eine gesetzliche Ausnahme oder durch Einwilligung des Rechteinhabers zugelassen werden.
• Produkt enthält urheberrechtlich geschützte Technologie, die durch bestimmte US-Patente und andere geistige Eigentumsrechte geschützt ist, die Eigentum der Macrovision Corporation und anderer Unternehmen sind. Die Verwendung dieser urheberrechtlich geschützten Technologie muss von der Macrovision Corporation genehmigt werden. Dies für den privaten oder anderen eingeschränkten Gebrauch gedacht, sofern keine andere Genehmigung der Macrovision Corporation vorliegt. Reverse-Engineerung und Disassemblierung sind verboten.

- ES IST ZU BEACHTEN, DASS NICHT JEDES HIGH DEFINITION TV-GERÄT VOLL KOMPATIBEL MIT DIESEM PRODUKT IST UND DASS BEI DER DARSTELLUNG DES BILDES ARTEFAKTE KÖNNEN. BEI FEHLERHAFTER ANZEIGE EINES 625 PROGRESSIVE SCAN-BILDES WIRD EMPFOHLEN, DEN ANSCHLUSS AUF DEN 'STANDARD DEFINITION'-AUFTRETEN AUSGANG EINZUSTELLEN. BEI FRAGEN ZUR KOMPATIBILITÄT DES TV-GERÄTES MIT DIESEM 625p-DVD & HDD-RECORDER SETZEN SIE SICH BITTE MIT UNSEREM KUNDENDIENST IN VERBINDUNG.

Zusätzlich Informationen zur Aufnahme

Aufnahme löschen

Alle Inhalte der Disc können einfach gelöscht und die Aufnahme vom ersten Abschnitt der Disc erneut begonnen werden. Das Disc-Format wird nicht geändert.

1 Legen Sie eine beschreibbare Disc ein.

2 Halten Sie REC (●) länger als 3 Sekunden lang gedrückt.

Die folgende Meldung erscheint auf dem Bildschirm.

3 Wählen Sie mit ◀ / ▶ "OK" und drücken Sie ENTER. Die Aufnahme startet. (Die REC-Anzeige leuchtet im Anzeigefenster.)

Aufnahmen auf anderen DVD-Playern wiedergeben (Finalisierung einer Disc)

Auf den meisten DVD-Playern können im Video-Modus aufgenommene finalisierte Discs wiedergegeben werden. Einige Player können im VR-Modus aufgenommene finalisierte/nicht finalisierte DVD-RW-Discs abspielen. Schlagen Sie im Handbuch des Players nach, welche Discs unterstützt werden.

Bei der Finalisierung werden die Aufnahmen 'fixiert', so dass die Disc auf normalen DVD-Playern oder Computern mit DVD-ROM-Laufwerk abgespielt werden können. Bei der Finalisierung einer Disc im Video-Modus wird ein Menü-Bildschirm zur Steuerung der Disc erzeugt. Der Zugriff erfolgt über die Tasten MENU/LIST oder TITLE. Zur Finalisierung einer Disc lesen Sie "Finalisierung" auf Seite 29.

Einführung

Verpassen Sie nie wieder eine Szene einer Live-Sendung. Wenn während Ihrer Lieblings-Live-Sendung das Telefon klingelt, drücken Sie vor dem Abnehmen einfach auf "TIMESHIFT" und "PAUSE". Timeshift wird aktiviert und die Sendung wird aufgenommen. Drücken Sie nach dem Telefonat bzw. der Unterbrechung auf "PLAY" oder "SCAN", um das Programm weiter anzuschauen. Drücken Sie "STOP", um die Live-Sendung fortzusetzen.

Betrieb von Timeshift (Pause, Live

TV/Wiedergabe)

Eine Sendung kann vorübergehend auf der Festplatte gespeichert werden.

Drücken Sie während einer TV-Sendung TIMESHIFT.

Die Fortschrittsanzeige wird, wie unten gezeigt, eingeblendet. Die Fortschrittsanzeige verwandelt sich nach 5 Sekunden in ein Timeshift-Symbol.

1 PLAY 2 3 4 5

1. Zeigt Wiedergabemodus an.
2. Zeigt aktuelle Timeshift-Position an.
3. Zeigt Timeshift-Startzeit an.
4. Zeigt verstrichene Timeshift-Zeit an.
5. Zeigt die Uhrzeit eine Stunde nach Timeshift-Startzeit an.

Tipps

• Während der Timeshift-Anzeige können Funktionen wie Zeitlupe, Suchlauf usw. verwendet werden. Siehe Wiedergabebetrieb auf den Seiten 34-37.
• Der zwischengespeicherte Clip kann während der Timeshift-Anzeige auf der Festplatte gespeichert werden. Siehe Clip-Aufnahme rechts.

Anmerkungen

Nach mehr als 6 Stunden im Timeshift-Betrieb werden die ältesten Timeshift-Abschnitte im Cache schrittweise gelöscht.

Clip-Aufnahme

Eine Sendung kann während der Timeshift-Anzeige auf der Festplatte gespeichert werden.

1 Suchen Sie den Startpunkt während der Timeshift-Anzeige über Einzelbild, Suchlauf und Zeitlupe.

CLIPREC

2 Drücken Sie am Startpunkt des aufzuzeichnen- den Abschnitts auf RECORD.

Der Fortschritt der Aufnahme wird in der Fortschrittsanzeige rot dargestellt.

3 Suchen Sie den Endpunkt über Einzelbild, Suchlauf und Zeitlupe.

4 Drücken Sie am Endpunkt des aufzuzeichnenden Abschnitts auf RECORD.

Die normale Wiedergabe wird fortgesetzt.

5 Wiederholen Sie die Schritte 1 und 4 für weitere Clip-Aufnahmen einer Sendung.

6 Halten Sie Timeshift mit STOP an. Eine Bestätigungsmeldung erscheint.

7 Wählen Sie mit ◀ / ▶ 'OK' und drücken Sie ENTER. Oder drücken Sie erneut STOP.

Die aktuelle Sendung wird auf dem Bildschirm angezeigt.

Anmerkungen

• Auf der HDD werden ausgewählte Abschnitte aufgenommen.
• Um die Clip-Aufnahme anzuhalten, drücken Sie STOP. Wenn Sie die Aufnahme über POWER anhalten, wird die Sendung u. U. nicht aufgezeichnet.
• Clip-Aufnahmen sind für kürzere Abschnitte als 5 Sekunden nicht möglich.

Während Timeshift zum Startpunkt springen

1. Drücken Sie während der Timeshift-Anzeige ENTER. Das Menü erscheint.

2. Drücken Sie ◀, um die Wiedergabe vom Timeshift-Anfangspunkt zu starten.

Während Timeshift zum Endpunkt springen

1. Drücken Sie während der Timeshift-Anzeige ENTER. Das Menü erscheint.
2. Drücken Sie ▶, um zum Timeshift-Endpunkt zu springen und auf Pause zu schalten.

Timeshift beenden

1. Drücken Sie STOP, um die Timeshift-Funktion zu beenden.
   Eine Bestätigungsmeldung erscheint.
2. Wählen Sie mit ◀ / ▶ 'OK' und drücken Sie ENTER. Die aktuelle Sendung wird auf dem Bildschirm angezeigt.

Aufnahmen vom Fernsehgerät

Gehen Sie wie in den folgenden Anleitungen beschrieben vor, um Fernsehsendungen aufzunehmen. Die Aufnahme wird sofort gestartet und so lange fortgesetzt, bis die Disc voll ist oder Sie die Aufnahme anhalten.

Anmerkung

Zur DVD-Aufnahme muss eine beschreibbare Disc eingelegt werden.

1 Drücken Sie HOME.

Das Hauptmenü erscheint.

2 Wählen Sie zur Aufnahme einer TV-Sendung ein Medium (FESTPLATTE oder DISK) und drücken Sie ENTER.

3 Wählen Sie 'TV (FESTPLATTE)' oder 'TV (DVD)' und drücken Sie ENTER.

Achten Sie außerdem darauf, dass der TV-Eingang auf diesen Recorder gesetzt ist. Wenn Sie eine leere Disc einlegen, muss sie zunächst vom Recorder initialisiert werden.

4 Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals REC MODE drücken. (HQ, SQ, LQ)

5 Verwenden Sie die Tasten ▲ / ▼, um ein Fernsehprogramm auszuwählen, das Sie aufzeichnen möchten.

Ändern des TV-Audiokanals

Der auszugebende Tonkanal (Sprache) kann durch Drücken auf AUDIO während des TV-Programms ausgewählt werden. Der aktuelle Tonkanal wird eingeblendet. Stereo- oder Mono-Sendung: Stereo → Links → Rechts → Mono

Zweisprachige Sendung: Main+Sub → Haupt → Zusatz → Mono

- Wählen Sie bei DVD-Aufnahmen von zweisprachigen Sendungen im Video-Modus den Tonkanal im Untermenü Video Aufnahmen Audio des Setup-Menüs aus (s. S. 28).

- Bei schlechter Stereo-Qualität kann der Klang häufig durch Wechseln nach Mono (Links oder Rechts) verbessert werden.

- Dieser Recorder kann NICAM oder reguläres Audio aufnehmen. Wenn die NICAM-Einstellung (Seite 21) auf Auto gesetzt ist, wird Audio automatisch in NICAM geändert und Sie können NICAM-Audio aufnehmen. Handelt es sich bei der Übertragung nicht um NICAM, wird stets reguläres Audio aufgenommen. Wenn aufgrund schlechten Empfangs der NICAM-Ton verzerrt ist, können Sie die NICAM-Einstellung des Programms ausschalten.

Drücken Sie einmal REC (●).

Die Aufnahme wird gestartet. (Im Display-Fenster leuchtet die REC-Anzeige.)

- Die Aufnahme startet, bis Sie STOP (■) drücken oder die Festplatte voll ist.

- Informationen darüber, wie Sie die Dauer der Aufnahme festzulegen, finden Sie unter "Instant Timer-Aufnahme".

7 Drücken Sie STOP (■), um die Aufnahme anzuhalten.

Unterbrechen der Aufnahme

1 Drücken Sie PAUSE/STEP (III), um die Aufnahme anzuhalten.
2 Wenn Sie die Aufnahme fortsetzen möchten, drücken Sie PAUSE/STEP (Ⅱ).

So nehmen Sie eine Fernsehsendung auf, während Sie eine andere ansehen

1 Drücken Sie TV/DVD, um während der Aufnahme den TV-Modus auszuwählen. Die TV-Anzeige wird eingeblendet.
2 Wählen Sie den TV-Kanal aus, den Sie ansehen möchten.

Instant Timer-Aufnahme

Die Funktion "Instant Timer-Aufnahme" ermöglicht Ihnen, ohne den Programm-Timer eine Aufnahme mit einer voreingestellten Länge zu machen.

1 Folgen Sie den Schritten 1-4 (siehe "Aufnahmen vom Fernsehgerät").
2 Drücken Sie mehrmals REC (●), um die Länge der Aufnahme einzustellen.

Die Aufnahme beginnt nach dem ersten Drücken. Jedes weitere Drücken erhöht die Aufnahmedauer gemäß freiem Speicherplatz (maximal 240 Minuten). Am Ende der Aufnahme hält der Recorder die Aufnahme an.

Am Ende der Aufnahme wird der Recorder angehalten und ausgeschaltet.

Menü "Instant Timer-Aufnahme"

Überprüfen der Aufnahmezeit

Drücken Sie einmal REC (●), um die Aufnahmezeit zu überprüfen. Die abgerufene Einstellung wird automatisch kurz auf dem Fernsehbildschirm angezeigt. Die verbleibende Aufnahmezeit wird zudem im Display-Fenster eingeblendet.

Verlängern der Aufnahmezeit

Sie können die Aufnahmezeit jederzeit verlängern, indem Sie REC (●) drücken.

Jedes weitere Drücken erhöht die Aufnahmedauer gemäß freiem Speicherplatz (maximal 240 Minuten).

Caution

Wenn der Recorder während der Aufnahme vom Stromnetz getrennt wird (oder bei einem Stromausfall), geht die Aufnahme verloren.

Dieser Recorder kann zur Aufnahme von bis zu 7 Sendungen innerhalb 1 Monat programmiert werden. Für unbeaufsichtigte Aufnahmen muss der Timer wissen, welche Kanäle aufgenommen werden sollen, und benötigt die Anfangszeit und Angaben zur Länge der Aufnahme.

1 Drücken Sie TIMER REC. Das Menü "Timer-Aufnahme" wird eingeblendet.

Medium Prog Datum Startzwelt Länge Wiederholen/PPRDC 05 9:5 Fr 19:20 Einmal Aus HDD CSF ABC Eingste Timer-Aufnahme Modus Schleben

• Medien – Auswahl des Mediums zur Aufnahme (HDD oder DVD).
• Prog. – Wählen Sie eine gespeicherte Programmnummer oder einen der externen Eingänge für die Aufnahme.
• Datum – Wählen Sie ein Datum aus, das maximal einen Monat in der Zukunft liegen darf.
• Startzeit – Legt die Anfangszeit der Aufnahme fest.
• Länge – Legt die Länge der Aufnahme fest.
• Wiederholen – Wählen Sie die gewünschte Wiederholung aus (Einmal, Täglich (Montag - Freitag) oder Wöchentlich).
• VPS/PDC – Das VPS/PDC-System passt die Aufnahmezeit automatisch an, so dass Sie die Sendung auch dann nicht verpassen, wenn sich der Sendeplan geändert hat. Damit VPS/PDC ordnungsgemäß funktioniert, müssen Sie die korrekte angegebene Uhrzeit und das Datum der Sendung eingeben, die Sie aufzeichnen möchten. Beachten Sie, dass VPS/PDC vielleicht nicht mit jedem Sender arbeitet.

N Hinweise

• Sender, die VPS/PDC verwenden, haben in der Regel auf den Videotextseiten entsprechende VPS/PDC-Informationen. Informieren Sie sich auf diesen Seiten, wenn Sie eine Timer-Aufnahme einstellen.
• Dieser Recorder benötigt 1-2 Minuten zum Aufnahmebeginn. Bei Verwendung von VPS/PDC wird daher der Anfang einer Sendung nicht aufgezeichnet.

2 Geben Sie die erforderlichen Informationen für Ihre Timer-Aufnahme(n) an.

• ◀ / ▶ (links/rechts) – Bewegen Sie den Cursor nach links/rechts
• ▲ / ▼ (oben/unten) – ändert die Einstellung an der aktuellen Cursorposition.
• Drücken Sie RETURN (♂), um das Menü "Timer-Aufnahme" zu beenden.
• Drücken Sie ENTER, nachdem Sie alle Programminformationen eingegeben haben.
• Drücken Sie TIMER REC, um die Timer-Aufnahmeliste anzuzeigen.

3 Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals REC MODE drücken. (HQ, SQ, LQ)

4 Drücken Sie ENTER, um die Sendung mit dem Recorder zu speichern.

Um die Programmierung zu beenden, wird die Timer-Aufnahmeliste angezeigt.

Die Anzeige "Aufn. OK" in der Timer-Aufnahmeliste zeigt an, dass die Timer-Aufnahme korrekt programmiert wurde.

5 Drücken Sie RETURN ( ), um die Programmliste zu beenden.

6 Zur DVD-Aufnahme muss eine beschreibbare Disc eingelegt sein und POWER gedrückt werden, um das Gerät in den Standby-Modus zu schalten.

N Hinweise

• Die Timer-LED leuchtet im Display-Fenster, wenn der Recorder im Standby-Modus mit aktivem Timer betrieben wird.
- Wählen Sie bei DVD-Aufnahmen von zweisprachigen Sendungen im Video-Modus den Tonkanal im Untermenü Video Aufnahme Audio des Setup-Menüs aus (s. S. 28).
- Sie müssen POWER drücken, um die Timer-Aufnahme anzuhalten.
- Bei einer Timer-Aufnahme zur DVD-Aufnahme ohne eingelegte beschreibbare DVD zum Zeitpunkt der Aufnahme zeichnet die Wiederherstellungs-Aufnahmefunktion die Sendung automatisch auf der Festplatte auf.

Timer-Aufnahmen mit SHOWVIEW® System

Mit diesem System ist die Programmierung von Timer-Aufnahmen ein Kinderspiel. Die meisten Fernsehprogrammzeitungen veröffentlichen außer Informationen über Fernsehsendungen auch die SHOWVIEW-Programmiernummern. Wenn Sie also eine Timer-Aufnahme eines Programms machen möchten, müssen Sie lediglich die entsprechende SHOWVIEW -Programmiernummer eingeben. Die Einstellungen von Datum, Anfang, Ende und Kanal werden automatisch vorgenommen. Sie müssen dem Recorder lediglich die Aufnahmezeit und Aufnahmequalität angeben und festlegen, ob es sich um eine einmalige oder eine wiederholte Aufnahme handelt. Sie können maximal sieben Timer-Programme auf dem Recorder speichern.

1 Drücken Sie SHOWVIEW. Das Menü Schauansicht wird angezeigt. Drücken Sie erneut SHOWVIEW, um das Menü zu beenden.

Nummer Wirkholen Einmal 0-9 Eingabe Löschen Eingabe Schließen

• Nummer – Geben Sie die SHOWVIEW-Programmiernummer ein.
• Wiederholen – Wählen Sie die gewünschte Wiederholung aus (Einmal, Täglich oder Wöchentlich).

2 Verwenden Sie die Zifferntasten und drücken Sie danach ENTER, um die SHOWVIEW-Programmiernummer einzugeben. Um die Programmierung zu prüfen, wird das Menü "Timer-Aufnahme" angezeigt.

• ◀ / ▶ (links/rechts) – Bewegen Sie den Cursor nach links/rechts
• Wenn Sie einen Fehler machen, bevor Sie ENTER drücken, drücken Sie wiederholt CLEAR, um die Kennwortziffern nacheinander zu löschen und danach das Kennwort zu korrigieren.

3 Verwenden Sie ◀/▶, um den Cursor in die Spalte "Wiederholen" zu verschieben. Wählen Sie die Option "Wiederholen" (Einmal, Täglich (Montag - Freitag) oder Wöchentlich), Täglich oder Wöchentlich) mit ▲/▼ aus.

4 Drücken Sie nach der Programmierung ENTER. Die Sendung wird vom Recorder gespeichert.

Median Prog. Datum StarZeit Länge WiederholenVPS/PDC 05 9/5 Fr 19:23 30 Min Einmal Aus HDD CDS @Eingbo Timer-Autaminere Modus

5 Die Programmierung kann bei Bedarf über ◀ / ▶ / ▲ / ▼ geändert werden (Medium, VPS/PDC usw.) Siehe "Timer-Aufnahme" auf der vorherigen Seite.
6 Wählen Sie einen Aufnahmemodus (HQ, SQ oder LQ).

7 Drücken Sie ENTER, um die Sendung mit dem Recorder zu speichern.

Zur Überprüfung der Programmierung wird die Timer-Aufnahmeliste angezeigt. Die Anzeige "Aufn. OK" in der Timer-Aufnahmeliste zeigt an, dass die Timer-Aufnahme korrekt programmiert wurde und eine beschreibbare Disc eingelegt ist.

8 Drücken Sie RETURN (💡), um das Timer-Aufnahmemenü zu verlassen.
9 Zur DVD-Aufnahme muss eine beschreibbare Disc eingelegt sein und POWER gedrückt werden, um das Gerät in den Standby-Modus zu schalten.

Überprüfen der Einzelheiten der

Timer-Aufnahme

Sie können die Programmierung prüfen, wenn der Recorder eingeschaltet ist. Drücken Sie zweimal TIMER REC.

• Wählen Sie eine Timer-Aufnahme mit ▲ / ▼ aus.
• Drücken Sie ENTER, um das ausgewählte Programm zu bearbeiten. Das Menü "Timer-Aufnahme" wird eingeblendet.
• Drücken Sie CLEAR, um das ausgewählte Programm aus der Timer-Aufnahmeliste zu löschen.

Stornieren einer Timer-Aufnahme

Sie können eine Timer-Einstellung jederzeit löschen, bevor die Aufnahme gestartet wird.

- Wählen Sie das Programm, das gelöscht werden soll, mit ▲ / ▼ in der Timer-Aufnahmeliste aus. Wenn Sie das Programm löschen möchten, drücken Sie CLEAR.

Anhalten einer Timer-Aufnahme

Nach dem Start einer Timer-Aufnahme können Sie noch immer das Programm abbrechen.

- Drücken Sie POWER.

Timer- Aufnahme – Fehlerbeseitigung

Bei eingestelltem Timer nimmt der Recorder unter den folgenden Voraussetzungen nicht auf:

• Keine Disc eingelegt und nicht genügend freier Festplattenspeicher.
• Nicht beschreibbare Disc eingelegt und nicht genügend freier Festplattenspeicher.
• Disc-Schutz ist im Setup-Menü eingeschaltet und nicht genügend freier Festplattenspeicher (s. S. 29).
  • Der Recorder ist eingeschaltet.
• Es befinden sich bereits 99 Titel auf der Disc und bereits 255 Titel auf der Festplatte.

Sie können unter den folgenden Voraussetzungen kein Timer-Programm eingeben:

• Eine Aufnahme läuft gerade.
  • Die gewünschte Uhrzeit liegt in der Vergangenheit.
• Mehr als sieben Programme wurden eingestellt.

Mehrere Timer-Programme überschneiden sich:

• Das frühere Programm hat Priorität.
- Wenn das frühere Programm beendet ist, wird das spätere gestartet.
- Wenn zwei Programme so eingestellt sind, dass sie exakt zur selben Zeit anfangen, hat das zuerst eingegebene Priorität.

Wenn die Disc beschädigt ist, kann die Aufnahme u. U. nicht erfolgreich abgeschlossen werden. Auch wenn im Feld "Überprüfen" die Meldung "Aufn. OK" angezeigt wird, trifft dies nicht unbedingt zu.

Solid gray vertical rectangle with no visible text, symbols, or features.

Aufnehmen von externen Komponenten

Sie können von einer externen Komponente, z. B. einem an einen externen Eingang des Recorders angeschlossenen Camcorder oder Videorecorder, Aufnahmen machen.

1 Das Gerät, von dem aufgenommen werden soll, muss richtig am Recorder angeschlossen sein. Siehe Seite 18.
2 Wählen Sie im Hauptmenü ein Medium (FEST-PLATTE oder DVD) zur Aufnahme aus (s. S. 30).

• Tuner: Integrierter Tuner
• AV1: EURO AV1 AUDIO VIDEO an der rückwärtigen Anschlussleiste
- AV2: EURO A/V2 DECODER an der rückwärtigen Anschlussleiste
• AV3: AUDIO IN 3 / VIDEO IN 3 an der rückwärtigen Anschlussleiste
• AV4: INPUT 4 (VIDEO, AUDIO (L/R), S-VIDEO IN) an der rückwärtigen Anschlussleiste
• DV: DV IN am vorderen Bedienfeld

3 Legen Sie eine beschreibbare Disc ein.

4 Stellen Sie den Aufnahmemodus ein, indem Sie mehrmals REC MODE drücken. (HQ, SQ, LQ) HQ; High Quality, SQ; Standard Quality, LQ: Low Quality
5 Drücken Sie einmal REC (●). Die Aufnahme wird gestartet. (Im Display-Fenster leuchtet die REC-Anzeige.)

• Die Aufnahme wird fortgesetzt, bis Sie STOP (■) drücken oder die Disc voll ist.
• Informationen darüber, wie Sie die Dauer der Aufnahme festzulegen, finden Sie unter "Instant Timer-Aufnahme" auf Seite 48.

6 Drücken Sie STOP (■), um die Aufnahme anzuhalten.

N Hinweis

Wenn Ihre Quelle mit CopyGuard kopiergeschützt ist, können Sie mit diesem Recorder nicht von ihr aufnehmen. Lesen Sie die Copyright-Hinweise auf Seite 46.

Aufnehmen von einem digitalen Camcorder

Sie können von einem digitalen Camcorder aufnehmen, der an die DV IN-Buchse am vorderen Bedienfeld des Recorders angeschlossen ist. Mit der Fernbedienung des Recorders können Sie Camcorder und Recorder steuern. Achten Sie vor der Aufnahme darauf, dass der Audioeingang für die DV IN-Buchse eingerichtet ist (siehe Seite 28).

Ttipps

• Das Signal der Quelle muss im DVC-SD-Format vorliegen.
- Nicht alle Camcorder können mit der Fernbedienung dieses Recorders gesteuert werden.
- Beim Anschluss eines zweiten Recorders über ein DV-Kabel kann die zweite DVD nicht von hier aus angesteuert werden.
- Sie können das Gerät nicht remote von einer Komponente aus steuern, die an die DV IN-Buchse angeschlossen ist.
- Sie können die Datum- und Uhrzeitinformationen nicht von einer DV-Kassette aufnehmen.

1 Der digitale Camcorder muss an die DV IN-Buchse auf der Vorderseite des Geräts angeschlossen sein. Weitere Informationen finden Sie auf Seite 18.
2 Wählen Sie im Hauptmenü ein Medium (FEST-PLATTE oder DVD) zur Aufnahme aus (s. S. 30).
3 Überprüfen Sie, ob der DV-Audio-Eingang die Voraussetzungen erfüllt.

Sie haben die Wahl zwischen Audio 1 (Original-Audio) und Audio 2 (Overdubbed-Audio).

- Der DV-Eingang wird über "DV Rec Audio" im Untermenü des Setup-Menüs eingestellt. Siehe "DV Rec Audio" auf Seite 28, wenn Sie weitere Informationen benötigen.

4 Drücken Sie mehrmals AV, um den DV-Eingang auszuwählen.

DV wird im Display-Fenster und auf dem Fernsehbildschirm angezeigt.

5 Suchen Sie die Stelle auf dem Camcorder-Band, ab der Sie aufnehmen möchten.

Für optimale Ergebnisse unterbrechen Sie die Wiedergabe an der Stelle, ab der Sie aufnehmen möchten.

- Je nach Camcorder können Sie mit der Fernbedienung des Recorders die Funktionen STOP, PLAY und PAUSE verwenden.

6 Drücken Sie einmal REC (●), um die Aufnahme zu starten.

• Die Aufnahme wird automatisch angehalten, wenn der Recorder kein Signal erkennt.
- Sie können die Aufnahme unterbrechen oder anhalten, indem Sie PAUSE/STEP (■) oder STOP (■) drücken Während der Aufnahme können Sie den Camcorder nicht mit dieser Fernbedienung steuern.
- Im Video-Modus wird der letzte Frame der Aufnahme auch nach dem Ende der Aufnahme kurze Zeit auf dem Bildschirm angezeigt.
- Damit Timer-Aufnahmen ordnungsgemäß auf diesem Recorder funktionieren, muss der digitale Camcorder eingeschaltet und in Betrieb sein.

Was ist "DV"?

Mit DV (auch unter der Bezeichnung i.LINK bekannt), können Sie einen mit DV ausgerüsteten Camcorder mit einem DV-Kabel als Eingang und Ausgang von Audio-, Video- Daten- und Steuersignalen an diesen Recorder anschließen. Die i.LINK-Schnittstelle entspricht dem Standard IEEE 1394-1995. "i.LINK" und das "i.LINK"-Logo sind Marken.

• Dieser Recorder ist nur mit DV-Format- (DVC-SD-) Camcordern kompatibel. Digitale Satellitentuner und Digital VHS-Videorecorder sind nicht kompatibel.
• Sie können nicht mehrere DV-Camcorder gleichzeitig an diesen Recorder anschließen.
• Dieser Recorder kann nicht von an der DV IN-Buchse angeschlossenen externen Geräten angesteuert werden (einschließlich zwei Recorder).
• Der über die DV IN-Buchse angeschlossene Camcorder kann vielleicht nicht in allen Fällen gesteuert werden.
• Digitale Camcorder können in der Regel Audio als 16-Bit-/48 kHz-Stereo oder Twin-Stereo-Tracks mit 12 Bit/32 kHz aufnehmen. Dieser Recorder kann nur einen Stereo-Audio-Track aufnehmen. Stellen Sie "DV Audioaufnahme" nach Bedarf auf Audio 1 oder Audio 2 (siehe Seite 28) ein.
• Audio-Eingaben zur DV IN-Buchse müssen 32 oder 48 kHz (nicht 44,1 kHz) sein.
• Während der Aufnahme können Bildstörungen auftreten, wenn eine Quellkomponente die Wiedergabe anhält oder einen nicht aufgezeichneten Abschnitt des Bands wiedergibt, die Stromversorgung der Quellkomponente ausfällt oder das DV-Kabel abgezogen wird.
• Wenn "DV Rec Audio" auf "Audio 2" gesetzt und das Audio 2-Signal nicht vorhanden ist, wird "DV Rec Audio" automatisch auf "Audio 1" gesetzt.

DV-bezogenen Meldungen

Wenn Sie die DV IN-Buchse verwenden, können die folgenden Meldungen auf dem Fernsehbildschirm angezeigt werden:

Nicht mit Camcorder verbunden

Der Camcorder ist nicht richtig angeschlossen, oder der Camcorder ist ausgeschaltet.

Zuviele Geräte angeschlossen

Die DV-Buchse an diesen Recorder unterstützt nur den Anschluss an einen anderen Camcorder.

Band überprüfen

In das angeschlossene Gerät wurde keine Kassette eingelegt.

Inkompatibles Gerät

Der Recorder kann den Camcorder nicht steuern.

Information wird neu geladen

Der Camcorder aktualisiert Informationen für DV.

Kameramodus

Der Camcorder wird auf Kameramodus gesetzt.

Störungsbehebung

Wenn Sie kein Bild und/oder keinen Ton über die DV In-Buchse erhalten, überprüfen Sie die folgenden Punkte:

• Das DV-Kabel muss ordnungsgemäß angeschlossen sein.
• Schalten Sie das angeschlossene Equipment aus und wieder ein.
  • Wechseln Sie den Audio-Eingang.

Hinweis

Nicht alle angeschlossenen Camcorder können jedoch mit der Fernbedienung gesteuert werden, die mit diesem Recorder ausgeliefert wurde.

Über das Titellisten-Menü können Videoinhalte auf nicht finalisierten DVD-Discs im VR-Modus sowie Videoinhalte auf der internen Festplatte bearbeitet werden. Die verfügbaren Bearbeitungsfunktionen sind abhängig davon, ob Video auf einer DVD im VR-Modus oder auf der Festplatte oder ob Original-Inhalte bzw. Playlisten bearbeitet werden.

Bei nicht finalisierten DVDs im Video-Modus stehen begrenzte Bearbeitungsbefehle zur Verfügung, einschließlich Benennung und Löschen von Titeln. Nach der einer Disc im Video-Modus ist keine Bearbeitung mehr möglich. Titel können weiterhin über das Titellisten-Menü wiedergegeben werden.

DVD-RW-Discs im VR-Modus können auf zwei Arten

bearbeitet werden. Original-Inhalte der Disc können direkt bearbeitet oder es kann eine Playlist erstellt und bearbeitet werden. Die Playlist ändert nicht den Inhalt der Disc, steuert jedoch dessen Wiedergabe.

Die Bearbeitung von Aufnahmen auf der Festplatte gleicht der Bearbeitung von Original-Inhalten einer DVD-

RW im VR-Modus. Dabei sind ähnliche Befehle zum Löschen und Benennen von Titeln sowie eine Feineinstellung der Kapitelinhalte innerhalb der Titel auf der DVD-Disc verfügbar.

Anmerkung

Wenn das Titellisten-Menü der Festplatte während der Aufnahme angezeigt wird, besitzen einige Titel u. U. eine Markierung. Diese Titel wurden mit einer anderen Line-Eingangseinstellung als die aktuelle Einstellung des Recorders aufgenommen. Während der Aufnahme können diese Titel nicht abgespielt werden.

1 Wählen Sie im Hauptmenü ein Medium (FEST-PLATTE oder DVD) zur Bearbeitung aus (s. S. 30).
2 Drücken Sie MENU/LIST für das Titellisten-Menü. Die Wiedergabe sollte dabei angehalten werden.

• Das Menü kann auch im Hauptmenü über TITLE LIST und ENTER aufgerufen werden.
• Wechseln Sie bei mehr als sechs Titeln zur Auswahl der Titel mit ▲ / ▼ zur vorherigen/nächsten Seite.
• Drücken Sie bei der Bearbeitung einer Disc im VR-Modus zum Wechseln zwischen Original- und Playlisten-Menü auf MENU/LIST

Auf der linken Bildschirmseite befinden sich die Titellisten-Menüoptionen. Im Hauptteil des Bildschirms werden

Miniaturansichten der Titel (bzw. Kapitel) auf der Disc bzw. Festplatte angezeigt. Diese können über die Taste THUMBNAIL bearbeitet werden - siehe Ändern der Miniaturenansichten für Titel auf Seite 56.

Drücken Sie DISPLAY zur Anzeige der Informationen eines gewählten Titels im Titellisten-Menü.

Drücken Sie nach Auswahl eines Titels bzw. Kapitels in der Titelliste des Kapitellisten-Menüs auf ENTER. Die Menüoptionen werden auf der linken Menü-seite gezeigt. Wählen Sie mit ▲ / ▼ eine Option aus und drücken Sie zur Bestätigung ENTER. (Einzelheiten zu Menüoptionen s. S. 55)

3 Um das Titellisten-Menü zu verlassen, drücken Sie mehrmals RETURN (💡).

Miniaturansicht Derzeit ausgewählter Titel: Drücken Sie DISPLAY, um weitere Informationen über den ausgewählten Titel zu erhalten. Zeigt die gewählte Titelnummer sowie die Gesamtanzahl der Titel an. Derzeitiges Medium Zeigt Aufnahmemodus, freien Speicher und eine Fortschritts- anzeige der verstrichene Zeit an. Löschen Umbenennen Editieren > Art > Dubbing Menüoptionen: Wählen Sie zur Anzeige der Menüoption einen Titel und drücken Sie ENTER. 1/12 Titel 1 7/12 0:16:00 Titel 2 9/12 0:35:00 Titel 3 10/12 0:30:00 Titel 4 12 0:08:00 Titel 5 16/12 0:10:00 Titel 6 19/12 0:15:00 Zeigt Titelname, Aufnahme- datum und Aufnahmelänge an.

Menüoptionen Titelliste-HDD

Löschen Umbenennen Editieren > Dubbing

Wiedergabe: Startet die Wiedergabe des gewählten Titels.

Löschen: Löscht den Titel (S. 58)

Umbenennen: Ändert den Titelnamen (S. 59).

Editieren: Bearbeitungsoptionen.

• Verbinden: Vereint zwei Titel in einem (S. 60).
• Teilen: Teilt einen Titel in zwei (S. 60).
• Teil löschen: Löscht einen Teil des Titels (S. 58).

Teil löschen

Art: Sortiert die Programme im Titellisten-Menü nach Datum, Titel oder Kategorie (S. 58).

• Datum: Sortiert die Programme nach Aufnahmedatum.
• Titel: Sortiert die Programme nach Titelname.
• Kategorie: Sortiert die Programme nach Kategorie.

Dubbing: Kopiert den Titel auf ein anderes Medium. (S. 63)

Menüoptionen Kapitelliste-Original

Löschen Verbinden

Wiedergabe: Startet die Wiedergabe des gewählten Kapitels.

Titel: Zeigt das Menü Titelliste-Original des Kapitels.

Löschen: Löscht das Kapitel (S. 58).

Verbinden: Vereint zwei Kapitel in einem (S. 61)

Playlist : Fügt Kapitel zur Playlist hinzu (S. 57)

Menüoptionen Titelliste-Playlist

Umbenennen Löschen Teil löschen

Wiedergabe: Startet die Wiedergabe des ausgewählten Titels.

Kapitel: Zeigt das Menü Kapitelliste-Playlist des Titels.

Umbenennen: Ändert den Titelnamen (S. 59).

Löschen: Löscht den Titel vom Menü Titelliste-Playlist (S. 58).

Teil löschen: Löscht einen Teil des Titels (S. 58).

Menüoptionen Titelliste-Original

Umbenennen Löschen Teil löschen Dubbing

Wiedergabe: Startet die Wiedergabe des ausgewählten Titels.

Kapitel: Zeigt das Menü Kapitelliste-Original des Titels.

Umbenennen: Ändert den Titelnamen (S. 60).

Löschen: Löscht den Titel (S. 58).

Teil löschen: Löscht einen Teil des Titels (S. 58).

Playlist: Fügt Titel zur Playlist hinzu (S. 57)

Dubbing: Kopiert den Titel auf ein anderes Medium. (S. 62)

Menüoptionen Kapitelliste-Playlist

Löschen Bewegen Verbinden

Wiedergabe: Startet die Wiedergabe des gewählten Kapitels.

Titel : Zeigt das Menü Titelliste-Playlist des Kapitels.

Löschen: Löscht das Kapitel vom Menü Kapitelliste-Playlist (S. 58).

Bewegen: Verschiebt ein Kapitel in der Menü Kapitelliste-Playlist innerhalb des Menüs (S. 61).

Verbinden: Vereint zwei Kapitel in einem (S. 61)

Titel, Kapitel und Teile

Titel des Original-Inhalts der Disc enthalten ein oder mehrere Kapitel. Beim Einfügen einer Titels in die Playlist erscheinen auch alle Kapitel innerhalb dieses Titels. D. h. Kapitel in der Playlist verhalten sich genau- so wie Kapitel auf einer DVD-Video-Disc. Teile sind Abschnitte der Original- bzw. Playlisten-Titel. Im Original- und Playlistenmenü können Teile hinzugefügt oder gelöscht werden. Beim Hinzufügen eines Kapitels oder Titels zur Playlist wird ein neuer Titel bestehend aus einem Abschnitt (d. h. Kapitel) eines Original-Titels erzeugt. Beim Löschen wird ein Teils des Titels vom Original- oder Playlistenmenü gelöscht.

Achtung

• Wenn Sie die Funktionen "Löschen", "Ändern" und "Bewegen" bearbeiten, sind die Start- und Ende-Frames vielleicht nicht genau so, wie in der Anfangs- und Endpunktanzeige eingestellt.
• Während der Wiedergabe der Playlist kann zwischen den Bearbeitungen eine kurze Pause eingelegt werden. Dies ist keine Fehlfunktion.

Hinzufügen von Kapitelmarkierungen

Während der Aufnahme und Wiedergabe können Sie eine Kapitelmarkierung an einer beliebigen Stelle in einen Playlist- oder Original-Titel einfügen. Sobald das Kapitel markierte ist, können Sie die Funktion "Kapitel Search" verwenden und Kapitel in den Menüs "Original (Kapitel)" oder "Playlist (Kapitel)" löschen, kombinieren und verschieben. Sie können maximal 999 Kapitelmarkierungen in die Inhalt von Original und Playlist einfügen.

Note

Im Video-Modus werden Kapitelmarken automatisch in regelmäßigen Abständen eingefügt. Sie können dieses Intervall im Menü "Initial Setup" ändern (siehe "Automatische Kapitel" auf Seite 28)

1 Geben Sie den Titel wieder (Original oder Playlist).

2 Drücken Sie an der Stelle, an der Sie ein neues Kapitel anfangen möchten, CHP ADD.

Ein Symbol Kapitelmarkierung wird auf dem Fernsehbildschirm angezeigt. - Sie können auch während der Aufnahme Kapitelmarkierungen einfügen.

Ändern der Miniaturenansichten für Titel

Alle im Menü "Original" oder "Playlist" angezeigten Titel und Kapitel werden durch Miniaturenansichten dargestellt, die dem Anfang von Titel oder Kapitel entnommen wird. Sie können jedoch selbst ein anderes Standbild aus einem Titel auswählen.

1 Geben Sie den Titel wieder (Original oder Playlist).

2 Drücken Sie THUMBNAIL, und das aktuelle angezeigt Bild im Menü "Original" oder "Playlist" einzublenden.

Das Standbild, das Sie auswählen, wird im Menü "Original" oder "Playlist" eingeblendet.

T ip

Sie können die Miniaturansicht des Titels im Menü "Original (Kapitel)" oder "Playlist (Kapitel)" ändern. Wählen Sie ein Kapitel im Menü "Original (Kapitel)" oder "Playlist (Kapitel)" aus, und drücken Sie THUMBNAIL. Die Miniaturansicht des Titels mit dem Kapitel wird geändert.

Erstellen einer neuen Playlist

Verwenden Sie diese Funktion, um einen Original-Titel oder ein Kapitel zu der Playlist hinzuzufügen. Wenn Sie dies tun, wird der gesamte Titel zu der Playlist hinzugefügt (Sie können Teile löschen, die Sie später nicht benötigen. Siehe "Original- oder Playlist-Titel/Kapitel" auf Seite 58).

Wenn Sie jedoch später Kapitelmarkierungen zum Original hinzufügen, werden diese nicht automatisch in den Playlist-Titel kopiert.

Sie können maximal 999 Kapitel zu einer Disc hinzufügen. Wenn Sie nur ein Kapitel eines Titels hinzufügen möchten, lesen Sie "Hinzufügen eines Titels/eines Kapitels" auf dieser Seite.

1 Wählen Sie einen Titel oder ein Kapitel im Menü Titelliste-Original bzw. im Menü Kapitelliste-Original, der/das in die Playlist eingefügt werden soll und drücken Sie ENTER.

Die Menüoptionen werden auf der linken Menüseite gezeigt.

Wiedergabe Umbenennen Löschen Teil löschen Dubbing

Titelliste-Original

Wiedergabe Löschen Verbinden

Kapitelliste-Original

2 Wählen Sie mit ▲ / ▼ 'Playlist' und drücken Sie ENTER.

Wählen Sie eine Wiedergabeliste aus.

3 Wählen Sie "Neuet" aus, und drücken Sie ENTER

Der neue Titel wird in der aktualisierten Playlist angezeigt. Alle Kapitel des Titels werden zu der Playlist hinzugefügt.

Hinzufügen weiterer Titel/Kapitel zu der

Playlist

Sie können einen Original-Titel oder ein Kapitel zu einem Playlist-Titel hinzufügen, auch wenn er bereits registriert ist.

1 Wählen Sie einen Titel oder ein Kapitel im Menü Titelliste-Original bzw. im Menü Kapitelliste-Original, der/das in die Playlist eingefügt werden soll und drücken Sie ENTER.

Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

Wiedergabe Umbenennen Löschen Teil löschen Dubbing

Titelliste-Original

Wiedergabe Löschen Verbinden

Kapitelliste-Original

2 Wählen Sie mit ▲ / ▼ die Option 'Playlist' und drücken Sie ENTER.

Wählen Sie eine Wiedergabeliste Neue Playlist TITLE 1

3 Wählen Sie eine bereits registrierte Titelliste-Playlist in die ein Titel oder Kapitel eingefügt werden soll und drücken Sie ENTER. Der Titel bzw. das Kapitel erscheint im aktualisierten Playlisten-Menü.

4 Wiederholen Sie die Schritte 1-4, um weitere Titel oder Kapitel zu der Playlist hinzuzufügen.

5 Drücken Sie RETURN (💡), um zu beenden, oder MENU/LIST, um zum Menü "Original (Titel)" zurückzukehren.

Löschen von Original oder Playlist Titel/

Kapitel

Wenn Sie einen Titel oder ein Kapitel aus dem Menü "Playlist" löschen, entfernen Sie den Titel/das Kapitel lediglich aus der Playlist.

Titel/Kapitel verbleiben im Menü "Original". Wenn Sie einen Titel oder Kapitel aus dem Menü "Original (Titel/Kapitel)" löschen, werden Titel oder Kapitel von der Disc gelöscht und die für Aufnahmen verbleibende Zeit verlängert sich wieder. Aus dem Original gelöschte Titel oder Kapitel werden ebenfalls aus der Playlist gelöscht.

N Hinweis

Eventuell können keine Kapitel gelöscht werden, die kürzer als fünf Sekunden sind.

1 Wählen Sie im Titellisten- bzw. Kapitellisten-Menü mit ◀/▶/▲/▼ ein Kapitel oder einen Titel zum Löschen aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

2 Wählen Sie die Option 'Löschen' im Menü.

z. B. wenn Sie "Löschen" im Titellisten-HDD-Menü wählen.

Wiedergabe Umbenennen Editieren > Dubbing

3 Drücken Sie ENTER, um zu bestätigen. Die Meldung zum Bestätigen des Löschvorgangs wird angezeigt.
4 Verwenden Sie ◀ / ▶ um "OK" auszuwählen, und drücken Sie ENTER. Das ausgewählte Kapitel oder der Titel wird gelöscht. Nachdem Sie ENTER gedrückt haben, wird das neue aktualisierte Menü eingeblendet.
5 Wiederholen Sie die Schritte 1 - 4, um mit dem Löschen aus dem Menü fortzufahren.
6 Drücken Sie mehrmals RETURN (💡), um das Menü zu beenden.

Löschen eines Teils

Sie können einen Teil löschen, den Sie nicht mehr im Titel wünschen.

1 Wählen Sie im Titellisten-Menü mit ◀/▶/▲/▼ einen Titel zum Löschen aus und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.
2 Wählen Sie die Option "Teil löschen" im Menü aus.
3 Drücken Sie ENTER. Das Menü "Titel editieren (Teil löschen)" wird auf dem Fernsehbildschirm angezeigt. Das Symbol "Startpunkt" ist markiert.

4 Starten Sie die Wiedergabe und verwenden Sie den Pausenschritt, die Suche und die Zeitlupe, um den Anfangspunkt zu finden.

5 Drücken Sie am Anfangspunkt des Abschnitts, den Sie löschen möchten, ENTER. Das Symbol "Endpunkt" ist markiert. Der Teil wird in der Verlaufsleiste angezeigt.

6 Suchen Sie den Endpunkt mit dem Pausenschritt, der Suche und der Zeitlupe.

7 Drücken Sie am Endpunkt des Abschnitts, den Sie löschen möchten, ENTER. Um den ausgewählten Punkt abzubrechen, wählen Sie das Symbol "Abbrechen" mit ▲ / ▼ aus, und drücken Sie ENTER.

Tipp

Bei HDD-Aufnahmen können weitere Teile gelöscht werden. Wählen Sie 'Nächster Teil' im Menü aus, drücken Sie ENTER und wiederholen Sie die Schritte 4-7.

Wählen Sie nach dem Bearbeiten das Symbol 'Done (Fertig)' aus und drücken Sie ENTER. Der ausgewählte Teil wird vom Titel gelöscht und das Titellisten-Menü erscheint. Bei Aufnahmen im VR-Modus wird beim Löschen eine Bestätigungsmeldung eingeblendet. Wählen Sie mit ◀/▶ 'OK' aus und drücken Sie ENTER.

Anmerkung

Es ist nicht möglich, Teile kürzer als 3 Sekunden zu löschen.

Benennen eines Titels

Sie können den Titeln von Original oder Playlist unterschiedliche Namen zuweisen. Die Namen dürfen maximal 32 Zeichen lang sein.

1 Wählen Sie im Titellisten-Menü den zu benen- nenden Titel und drücken Sie ENTER.
Die Menüoptionen werden auf der linken Menüseite gezeigt.
2 Wählen Sie mit ▲/▼ die Option "Titel-Name" aus, und drücken Sie ENTER.
Das Tastaturmenü wird angezeigt.

TITLE 1 Großbuchstaben Genre Dokum Bildung News Drama ANI Sports Film Show AV IN etc. 1 2 3 4 5 6 7 8 9 0 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ' E Z' - - - - - * Ø D B . Kapaz Löschen OK Zurück

3 Geben Sie einen Namen für den Titel ein. Wählen Sie mit ◀/▶/▲/▼ ein Zeichen aus, und bestätigen Sie Ihre Auswahl, indem Sie ENTER drücken. Siehe Schritt 3 auf Seite 21 (Sender umbenennen).

Tipp

Ein Genre kann nur zum HDD-Titelnamen hinzugefügt werden.

4 Wählen Sie OK, und drücken Sie ENTER, um den Namen festzulegen und zum Setup-Menü zurückzukehren.

5 Drücken Sie mehrmals RETURN (💡), um das Menü zu beenden.

N Hinweise

• Die Namen dürfen maximal 32 Zeichen lang sein.
- Für auf einem anderen Recorder formatierte Discs sehen Sie nur einen eingeschränkten Zeichensatz.

Sortieren

Mit dieser Funktion können Listen im Titellisten-HDD-Menü nach Datum, Titel oder Kategorie sortiert werden. So kann der gewünschte Titel schnell gefunden werden.

1 Wählen Sie im Titellisten-HDD-Menü einen beliebigen Titel und drücken Sie ENTER.
Die Menüoptionen werden auf der linken Menüseite gezeigt.

2 Wählen Sie mit ▲/▼ die Option 'Art' und drücken Sie ENTER.

Die Sortieroption erscheint.

Wiedergabe Löschen Umbenenne Editieren Kategorie Dubbing

3 Wählen Sie mit ▲/▼ 'Datum', 'Titel' oder 'Kategorie' und drücken Sie ENTER.

Nach Drücken von ENTER wird das sortierte Menü angezeigt.

Zwei Titel in einem Titel vereinen

Mit dieser Funktion können zwei benachbarte Original-HDD-Titel vereint werden.

Anmerkung

Diese Funktion ist bei nur einem Titel auf der Festplatte nicht verfügbar.

Wählen Sie im Titellisten-HDD-Menü den ersten Titel der beiden zu vereinenden Titel aus und drücken Sie ENTER.

Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

Wählen Sie 'Verbinden' aus.

Wiedergabe Löschen Umbenenn Teil löschen Dubbing

Wählen Sie den zweiten der beiden zu vereinen-den Titel aus und drücken Sie ENTER. Eine Bestätigungsmeldung erscheint.

Wählen Sie mit ◀ / ▶ 'OK' und drücken Sie ENTER.

Nach Drücken von ENTER wird das aktualisierte Menü angezeigt.

Einen Títel in zwei Titel aufteilen

Dieser Befehl teilt einen Titel in zwei neue Titel auf.

1 Wählen Sie im Titellisten-HDD-Menü den zu teilenden Titel und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

2 Wählen Sie im Titellisten-HDD-Menü 'Teilen' aus. Das Menü Titel Editeren-Teilen erscheint und die Wiedergabe beginnt. 'Teilen' wird auf der linken Seite des Bildschirms markiert.

Startpunkt wiedergobert & auswöhlen

Suchen Sie den Startpunkt für das Teilen des Titels mithilfe von Einzelbild, Suchlauf und Zeitlupe.

Drücken Sie ENTER am Startpunkt, wenn die Option 'Erledigt' hervorgehoben ist.

Um den Teilungspunkt zu entfernen und das Menü Titel Editieren-Teilen Menü zu verlassen, wählen Sie 'Abbrechen' mit ▲ / ▼ und drücken Sie ENTER. Der Teilungspunkt wird gelöscht.

Wählen Sie 'Erledigt' und drücken Sie zum Fixieren des Teilungspunktes ENTER. Der Titel wird in zwei neue Titel aufgeteilt.

Kombinieren von zwei Kapiteln zu

einem

Verwenden Sie diese Funktion, um zwei benachbarte Playlist- oder Original-Kapitel zu einem zu kombinieren.

Hinweis

Die Funktion ist nicht verfügbar, wenn nur ein Kapitel im Titel vorhanden ist.

Wählen Sie zunächst das zweite der beiden Kapitel aus, die Sie kombinieren möchten, und drücken Sie ENTER im Menü "Original (Kapitel)" oder "Playlist (Kapitel)".

Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

Verwenden Sie ▲ / ▼ um "Verbinden" auszuwählen.

Die Kombinationsanzeige wird zwischen den beiden Kapiteln angezeigt, die Sie zusammenführen möchten.

Wiedergabe Löschen Bewegen

Drücken Sie ENTER, um zu bestätigen. Eine Bestätigungsmeldung erscheint.

Wählen Sie mit ◀ / ▶ 'OK' und drücken Sie ENTER.

Nach Drücken von ENTER wird das aktualisierte Menü angezeigt.

Playlisten-Kapitel verschieben

Mit dieser Funktion kann die Wiedergabereihenfolge der Playlisten-Kapitel im Menü Titelliste-Playlist geändert werden.

Anmerkung

Diese Funktion ist bei nur einem Kapitel nicht verfügbar.

Wählen Sie im Menü Kapitelliste-Playlist ein Kapitel aus.

Drücken Sie ENTER.

Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

Wählen Sie mit ▲ / ▼ die Option 'Bewegen' und drücken Sie ENTER.

Wiedergabe Löschen Verbinden

Wählen Sie mit ◀/▶/▲/▼ die Position des Kapitels aus und drücken Sie ENTER. Eine Bestätigungsmeldung erscheint.

Wählen Sie mit ◀ / ▶ 'OK' und drücken Sie ENTER.

Nach Drücken von ENTER wird das aktualisierte Menü angezeigt.

Einführung

Mit den Kopierfunktionen dieses Recorders können Sie:

• Sicherungskopien wichtiger Aufnahmen auf der Festplatte auf einer DVD erstellen.
• Eine DVD-Kopie einer Aufnahme auf der Festplatte zur Wiedergabe auf anderen Playern erstellen.
• Filme zum Bearbeiten von einer DVD auf die Festplatte kopieren.
• Bearbeitete Filme von der Festplatte auf eine DVD kopieren.

Die einfachste Kopiermethode stellt die Funktion One Touch Copy dar. Dabei kann der gerade wiedergegebene Titel einfach von der Festplatte auf DVD, oder anders herum, kopiert werden.

Einschränkungen beim Kopieren

Einige Filme besitzen einen Einmal-Kopieren-Schutz. D. h. sie können auf eine Festplatte kopiert werden, jedoch nicht beliebig weiter kopiert werden. Um solche Filme von der Festplatte auf DVD zu kopieren, ist eine VR-Modus-DVD-RW-Disc erforderlich, die mit CPRM Ver. 1.1 kompatibel ist (Einzelheiten s. CPRM auf S. 46). Es gelten folgende Einschränkungen:

Nach dem Kopieren eines geschützten Titels auf DVD wird der Titel automatisch von der Festplatte gelöscht. Es ist daher nicht möglich, einen gesperrten und geschützten Titel zu kopieren.

Einmal-Kopiergeschützte Filme erkennen Sie während der Wiedergabe durch Anzeigen der Disc-Informationen.

- Ein Medium im NTSC-Format kann nicht kopiert werden.

Copyright

Aufnahmegeräte sollten nur zum legalen Kopieren verwendet werden. Prüfen Sie sorgfältig, ob das Kopieren in Ihrem Land zulässig ist. Das Kopieren von Copyright geschütztem Material, wie z. B. Filme oder Musik, ist ohne rechtliche Genehmigung oder Einverständnis der Besitzer unzulässig.

High-Speed-Kopieren

Das Kopieren zwischen DVD und Festplatte ist ein vollständig digitaler Vorgang und verläuft daher ohne Qualitätsverlust in Bild und Ton. D. h. beliebig viele fortlaufende Kopien ohne Qualitätsverluste. Der Kopiervorgang kann ebenfalls mit sehr hoher Geschwindigkeit erfolgen.

Beim Kopieren von Festplatte auf DVD ist die Kopiergeschwindigkeit vom Aufnahmemodus und von der verwendeten DVD-Disc abhängig.

One Touch Copy (HDD auf DVD)

Mit der One Touch Copy-Funktion wird der derzeit wiedergegebene Titel von der Festplatte auf DVD kopiert. Dabei wird der gesamte Titel kopiert, unabhängig vom Startpunkt der Kopie innerhalb des Titels. Der Recorder kopiert mit maximaler Geschwindigkeit.

Für One Touch Copy muss eine beschreibbare DVD-R/RW-Disc eingelegt werden.

Drücken Sie während der HDD-Wiedergabe zum Kopieren des aktuellen Titels auf DVD auf DUBBING. Der Bildschirm zeigt an, dass der Titel kopiert wird. Die Wiedergabe wird während des Kopierens fortgesetzt.

• Titelname, Kapitelmarken sowie Miniaturansichten für das Titellisten-Menü werden ebenfalls kopiert. Beim Kopieren auf eine DVD-R/RW im Video-Modus werden jedoch nur die ersten 32 Zeichen des Namens kopiert
• Bei der Aufnahme auf eine Disc im Video-Modus besitzen die Kapitelmarken der Kopie u. U. nicht dieselben Positionen wie im Original.
• Ein Titel kann nicht mit der One Touch Copy-Funktion kopiert werden, falls ein Teil des Titels Einmal-Kopiergeschützt ist.
• Ein Titel mit verschiedenen Seitenverhältnissen kann nicht auf eine Disc im Video-Modus kopiert werden. Verwenden Sie in diesem Fall eine DVD-RW-Disc im VR-Modus.
• Widescreen-Filme mit niedriger Auflösung (LQ) können nicht auf eine Disc im Video-Modus kopiert werden. Verwenden Sie in diesem Fall eine DVD-RW-Disc im VR-Modus.

One Touch Copy (DVD auf HDD)

Bei One Touch Copy von DVD auf HDD wird ein einzelner Titel auf der HDD in Echtzeit kopiert. Beim Starten der Kopie springt die Wiedergabe zum Titelanfang zurück und durchläuft den Titel bis zum Ende, an dem die Aufnahme automatisch stoppt. Die Kopie wird im aktuellen Aufnahmemodus (HQ, SQ, LQ) erstellt.

Drücken Sie während der DVD-Wiedergabe zum Kopieren des aktuellen Titels auf HDD auf DUBBING. Die Wiedergabe startet erneut vom Anfang des aktuellen Titels. Der Bildschirm zeigt an, dass der Titel kopiert wird.

Anmerkung

• Die maximale Titellänge zum Kopieren beträgt 6 Stunden.
• Die Kopie wird angehalten, wenn der Recorder einen Kratzer oder kopiergeschützten Bereich erkennt.
- Titelname und Kapitelmarken werden ebenfalls kopiert, außer beim Kopieren einer finalisierten Disc im Video-Modus.
- Miniaturansichten und Kapitelmarken des Titellisten-Menüs werden kopiert, die Positionen auf der Kopie unterscheiden sich u. U. von den Positionen auf dem Original.
- Falls Teile des Titels kopiergeschützt sind, beginnt die Kopie, die kopiergeschützten Bereiche werden jedoch ausgeschlossen.

Tipp

Um den Kopiervorgang jederzeit anzuhalten, drücken Sie STOP (■).

Kopieren von HDD auf DVD

1 Wählen Sie im Titellisten-HDD-Menü den zu kopierenden Titel und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

1/12 Title 1 9/12 0.35.00 Title 2 9/12 0.35.00 Title 3 10/12 0.60.00 Title 4 10/12 0.60.00 Title 5 10/12 0.10.00 Title 6 10/12 0.10.00

2 Wählen Sie mit ▲ / ▼ 'Dubbing' aus. Das Kopiermenü erscheint.

Länge 00:30:00 Frei 47min Aufnahmemodus

3 Wählen Sie mit ◀ / ▶ den Aufnahmemodus (HQ, SQ, LQ, Schnell) aus und drücken Sie ▼. 'Starten' wird markiert. Schnell: Ist nur beim Kopieren von Original-Inhalten auf eine Disc im VR-Modus verfügbar (s. S. 62 für weitere Informationen zum High-Speed-Kopieren).
4 Drücken Sie ENTER, wenn 'Starten' markiert ist. Der Kopiervorgang beginnt.
5 Um die Kopie jederzeit anzuhalten, drücken Sie STOP (■).

Kopieren von DVD auf HDD

1 Wählen Sie im Menü Titelliste-Original den zu kopierenden Titel und drücken Sie ENTER. Die Menüoptionen werden auf der linken Bildschirmhälfte gezeigt.

Wiedergabe Kapital Umbenennen Lächen Teil Usschen Playlist Title 1 2714 00:15.00 Title 2 9/13 00:19.00 Title 3 16/14 00:30.00 Title 4 16/15 00:15.00 Title 5 19/12 00:15.00

2 Wählen Sie mit ▲ / ▼ 'Dubbing' aus. Das Kopiermenü erscheint.

Länge 00:30:00 Frei 1170 M Aufnahmemodus

3 Wählen Sie mit ◀ / ▶ den Aufnahmemodus (HQ, SQ, LQ, Schnell) aus und drücken Sie ▼. 'Start' wird markiert. Schnell: Ist nur beim Kopieren von Original-Inhalten auf eine Disc im VR-Modus verfügbar (s. S. 62 für weitere Informationen zum High-Speed-Kopieren).
4 Drücken Sie ENTER, wenn 'Starten' markiert ist. Der Kopiervorgang beginnt.
5 Um die Kopie jederzeit anzuhalten, drücken Sie STOP (■).

Anmerkung

Abhängig von den Aufnahmegeräten bzw. der Disc selbst ist ein Kopieren u. U. nicht möglich.

Solid dark gray vertical bar with no visible text, symbols, or markings

Verwenden der Titelliste

Das Menü "Titelliste" ermöglicht Ihnen, Titel wiederzugeben, zu benennen und zu löschen.

Nach dem Finalizing einer Disc im Video-Modus ändert der Bildschirm "Titelliste" sein Aussehen. Sie können nun nur noch Titel auswählen, die wiedergegeben werden sollen.

1 Drücken Sie MENU/LIST, um die Titelliste anzuzeigen.

1911 1911 0:30:00 2011 0:10:00 2011 0:15:00 2011 0:17:00

2 Wählen Sie mit ▲ / ▼ einen Titel aus, und drücken Sie ENTER.

Die Optionen von "Titelliste" werden auf der linken Seite des Bildschirms "Titelliste" angezeigt.

3 Wählen Sie mit ▲ / ▼ eine Option aus, und drücken Sie ENTER, um zu bestätigen.

Solid gray gradient background with no text, symbols, or discernible objects

Wiedergabe: Startet die Wiedergabe des ausgewählten Titels.

Umbenennen : Bearbeitet den Namen des Titels. (Seite 59)

Löschen: Löscht den Titel aus der Titelliste.

Dubbing: Kopiert den Titel auf ein anderes Medium. (page 63)

4 Drücken Sie mehrmals RETURN (♂), um das Menü "Titelliste" zu beenden.

Löschen eines Titels

Vor dem Finalizing einer Disc können Sie die auf der Disc aufgezeichneten Titel löschen.

Achtung

• Wenn Sie einen Titel von einer DVD-R-Disc löschen, wird der Titel aus der Titelliste ausgeblendet, aber die verfügbare Aufnahmezeit verlängert sich nicht.
• Wenn Sie einen Titel von einer DVD-RW-Disc löschen, erhöht sich die für Aufnahmen verbleibende Zeit nur dann, wenn der Titel der letzte auf der Disc war.

1 Drücken Sie MENU/LIST, um die Titelliste anzuzeigen.
2 Wählen Sie mit ◀/▶/▲/▼ einen Titel aus, den Sie löschen möchten, und drücken Sie ENTER. Die Optionen von "Titelliste" werden auf der linken Seite des Menüs "Titelliste" angezeigt.
3 Wählen Sie mit ▲ / ▼ "Löschen" aus, und drücken Sie ENTER, um zu bestätigen. Nachdem Sie ENTER gedrückt haben, wird die neue aktualisierte Titelliste eingeblendet.

Löschen

4 Wiederholen Sie die Schritte 2 - 3, um weitere Titel aus der Titelliste zu löschen.
5 Drücken Sie mehrmals RETURN (♂), um die Titelliste auszublenden.

Nach dem Finalizing der Disc

Ein Bildschirm wie der Folgende müsste angezeigt werden.

Gibt die Gesamtzahl aller Seiten und die aktuelle Seitenzahl an. Disc-Name Titelliste 1 TITLE 1 18/11 0:29:27 2 TITLE 2 18/11 0:20:06 3 TITLE 3 18/11 1:10:09 4 TITLE 4 20/11 0:45:21 5 TITLE 5 23/11 0:18:21 6 TITLE 6 27/11 0:54:40 Geht zur nächsten oder vorherigen Seite Beendet den Bildschirm "Titelliste".

- Sie können den Bildschirm "Titelliste" auch mit TITLE oder MENU/LIST beenden.

Geben Sie den entsprechenden Code für die Ersteinstellung von "Disc Audio", "Disc Untertitel" und/oder "Disc Menü" ein.(Weitere Informationen finden Sie auf Seite 24.)

Code	Sprache	Code	Sprache	Code	Sprache	Code	Sprache
6565	Afar	7079	Färöisch	7678	Lingala	8375	Slowakisch
6566	Abchasisch	7082	Französisch	7679	Laotisch	8376	Slowenisch
6570	Afrikaans	7089	Friesisch	7684	Litauisch	8377	Samoanisch
6577	Amharisch	7165	Irisch	7686	Lettisch	8378	Shona
6582	Arabisch	7168	Schottisches Gälisch	7771	Malagassi	8379	Somalisch
6583	Assamesisch	7176	Galicisch	7773	Maori	8381	Albanisch
6589	Aymara	7178	Guarani	7775	Mazedonisch	8382	Serbisch
6590	Aserbaidschanisch	7185	Gujarati	7776	Malajalam	8385	Sudanesisch
6665	Baschkirisch	7265	Haussa	7778	Mongolisch	8386	Schwedisch
6669	Weißrussisch	7273	Hindi	7779	Moldawisch	8387	Suaheli
6671	Bulgarisch	7282	Kroatisch	7782	Marathi	8465	Tamilisch
6672	Bihari	7285	Ungarisch	7783	Malaiisch	8469	Telugu
6678	Bengalisch; Bangla	7289	Armenisch	7784	Maltesisch	8471	Tadschikisch
6679	Tibetisch	7365	Interlingua	7789	Burmesisch	8472	Thai
6682	Bretonisch	7378	Indonesisch	7865	Nauruisch	8473	Tigrinya
6765	Katalanisch	7383	Isländisch	7869	Nepalesisch	8475	Turkmenisch
6779	Korsisch	7384	Italienisch	7876	Niederländisch	8476	Tagalog
6783	Tschechisch	7387	Hebräisch	7879	Norwegisch	8479	Tongaisch
6789	Walisisch	7465	Japanisch	7982	Oriya	8482	Türkisch
6865	Dänisch	7473	Jiddisch	8065	Pandschabi	8484	Tatarisch
6869	Deutsch	7487	Javanisch	8076	Polnisch	8487	Twi
6890	Bhutanisch	7565	Georgisch	8083	Paschtu	8575	Ukrainisch
6976	Griechisch	7575	Kasachisch	8084	Portugiesisch	8582	Urdu
6978	Englisch	7576	Grönländisch	8185	Quechua	8590	Usbekisch
6979	Esperanto	7577	Kambodschanisch	8277	Rätoromanisch	8673	Vietnamesisch
6983	Spanisch	7578	Kanadisch	8279	Rumänisch	8679	Volapük
6984	Estnisch	7579	Koreanisch	8285	Russisch	8779	Wolof
6985	Baskisch	7583	Kaschmir	8365	Sanskrit	8872	Xhosa
7065	Persisch	7585	Kurdisch	8368	Sindhi	8979	Yoruba
7073	Finnisch	7589	Kirgisisch	8372	Serbokroatisch	9072	Chinesisch
7074	Fidschi	7665	Lateinisch	8373	Singhalesisch	9085	Zulu

Geben Sie den entsprechenden für die Ersteinstellung von "Regionalcode" ein (siehe Seite 27).

Code	Ländercode	Code	Ländercode	Code	Ländercode	Code	Ländercode
AD	Andorra	ER	Eritrea	LC	Santa Lucia	SB	Solomoninseln
AE	Vereinigte Arabische Emirate	ES	Spanien	LI	Liechtenstein	SC	Seychellen
AF	Afghanistan	ET	Äthiopien	LK	Sri Lanka	SD	Sudan
AG	Antigua und Barbuda	FI	Finnland	LR	Liberia	SE	Schweden
AI	Anguilla	FJ	Fidschi	LS	Lesotho	SG	Singapur
AL	Albania	FK	Falkland Inseln	LT	Litauen	SH	Saint Helena
AM	Armenien	FM	Mikronesien	LU	Luxembourg	SI	Slowenien
AN	Niederländische Antillen	FO	Farö Inseln	LV	Lettland	SJ	Svalbard und Jan Mayen
AO	Angola	FR	Frankreich	LY	Libyen		Inseln
AQ	Antarktik	FX	Frankreich (Europäisches Territorium)	MA	Marokko	SK	Slowakische Republik
AR	Argentinien			MC	Monacco	SL	Sierra Leone
AS	Amerikanisch Samoa	GA	Gabun	MD	Moldavien	SM	San Marino
AT	Österreich	GB	Großbritannien	MG	Madagascar	SN	Senegal
AU	Australien	GD	Grenada	MH	Marschall-Inseln	SO	Somalia
AW	Aruba	GE	Georgien	MK	Mazedonien	SR	Suriname
AZ	Aserbaidschan	GF	Französisch Guyana	ML	Mali	ST	Saint Tome und Principe
BA	Bosnien-Herzegovina	GH	Ghana	MM	Myanmar	SU	ehemalige UdSSR
BB	Barbados	GI	Gibraltar	MN	Mongolei	SV	El Salvador
BD	Bangladesh	GL	Grönland	MO	Macao	SY	Syrien
BE	Belgien	GM	Gambia	MP	Nördlichen Marianeninseln	SZ	Swasiland
BF	Burkina Faso	GN	Guinea	MQ	Martinique (French)	TC	Turks- und Caicosinseln
BG	Bulgarien	GP	Guadeloupe (Französisch)	MR	Mauretanien	TD	Tschad
BH	Bahrain	GQ	Äquatorialguinea	MS	Montserrat	TF	Französische Südgebiete
BI	Burundi	GR	Griechenland	MT	Malta	TG	Togo
BJ	Benin	GS	S. Georgia & S. Sandwich Inseln	MU	Mauritius	TH	Thailand
BM	Bermuda			MV	Malediven	TJ	Tadschikistan
BN	Brunei Darussalam	GT	Guatemala	MW	Malawi	TK	Tokelau
BO	Bolivien	GU	Guam (USA)	MX	Mexiko	TM	Turkmenistan
BR	Brasilien	GW	Guinea Bissau	MY	Malaysia	TN	Tunesien
BS	Bahamas	GY	Guyana	MZ	Mosambik	TO	Tonga
BT	Bhutan	HK	Hong Kong	NA	Namibia	TP	Osttimor
BV	Bouvetinsel	HM	Heard und McDonald Inseln	NC	Neukaledonien (Französisch)	TR	Türkei
BW	Botswana					TT	Trinidad und Tobago
BY	Weißrussland	HN	Honduras	NE	Niger	TV	Tuvalu
BZ	Belize	HR	Kroatien	NF	Norfolkinsel	TW	Taiwan
CA	Kanada	HT	Haiti	NG	Nigeria	TZ	Tansania
CC	Kokos (Keeling) Inseln	HU	Ungarn	NI	Nikaragua	UA	Ukraine
CF	Zentralafrikanische Republik	ID	Indonesien	NL	Niederlande	UG	Uganda
CG	Kongo	IE	Irland	NO	Norwegen	UK	Vereinigtes Königreich
CH	Schweiz	IL	Israel	NP	Nepal	UM	USA Minor Outlying Inseln
CI	Ellenbeinküste	IN	Indien	NR	Nauru
CK	Cook Inseln	IO	Britisches Territorium im Indischen Ozean	NU	Niue	US	Vereinigte Staaten
CL	Chile			NZ	Neuseeland	UY	Uruguay
CM	Kamerun	IQ	Irak	OM	Oman	UZ	Usbekistan
CN	China	IR	Iran	PA	Panama	VA	Vatikan Stadtstaat
CO	Kolumbien	IS	Island	PE	Peru	VC	Saint Vincent und die Grenadinen
CR	Costa Rica	IT	Italien	PF	Polynesien (Französisch)
CS	Ehemalige Tschechoslowakei	JM	Jamaika	PG	Papua und Neuguinea	VE	Venezuela
CU	Kuba	JO	Jordanien	PH	Philippinen	VG	Jungferninseln (Britisch)
CV	Kap Verde	JP	Japan	PK	Pakistan	VI	Jungferninseln (USA)
CX	Weihnachtsinseln	KE	Kenia	PL	Poland	VN	Vietnam
CY	Zypern	KG	Kirgisien	PM	Saint Pierre und Miquelon	VU	Vanuatu
CZ	Tschechische Republik	KH	Kambodscha	PN	Pitcairninsel	WF	Wallis und Futuna Inseln
DE	Deutschland	KI	Kiribati	PR	Puerto Rico	WS	Samoa
DJ	Dschibuti	KM	Komoren	PT	Portugal	YE	Jemen
DK	Dänemark	KN	Saint Kitts und Nevis Anguilla	PW	Palau	YT	Mayotte
DM	Dominica	KP	Nordkorea	PY	Paraguay	YU	Jugoslawien
DO	Dominikanische Republik	KR	Südkorea	QA	Katar	ZA	Südafrika
DZ	Algerien	KW	Kuwait	RE	Reunion (Französisch)	ZM	Sambia
EC	Ekuador	KY	Cayman Inseln	RO	Rumänien	ZR	Zaire
EE	Estland	KZ	Kasachstan	RU	Russische Föderation	ZW	Simbabwe
EG	Ägypten	LA	Laos	RW	Ruanda
EH	Westsahara	LB	Libanon	SA	Saudiarabien

Lautstärke, Eingangsquelle und das Ein-/Ausschalten des LG TV-Gerätes können über die mitgelieferte Fernbedienung bedient werden.

Das TV-Gerät kann mit den folgenden Tasten bedient werden.

TV-Bedientasten POWER OPEN/ CLOSE TV/DVD 3D SURR. PIP AV 1 2 3 4 5 6 7 8 9 AV 0 MUTE AUDIO SUBTITLE ANGLE CD REC MODE TIMER REC SCAN SKIP PAUSE/STEP STOP

Durch Drücken auf	können Sie
POWER	Das TV-Gerät ein- oder ausschalten.
AV	Zwischen den Eingängen des TV-Gerätes hin und her wechseln.
PR +/-	Durchsucht gespeicherte Kanäle nach oben oder unten.
VOL +/-	Die Lautstärke des TV-Gerätes einstellen.
MUTE	Schaltet den TV-Ton kurzzeitig STUMM bzw. wieder ein.

Andere TV-Geräte über die Fernbedienung bedienen

Lautstärke, Eingangsquelle und das Ein-/Ausschalten von Nicht-LG TV-Geräten können ebenfalls bedient werden. Wenn Ihr TV-Gerät in der folgenden Liste aufgeführt wird, stellen Sie den entsprechenden Herstellercode ein.

1. Halten Sie die Taste TV POWER gedrückt und wählen Sie den Herstellercode für Ihr TV-Gerät über das Nummernfeld aus (siehe folgende Tabelle).

2. Lassen Sie die Taste TV POWER los.

Codenummern bedienbarer TV-Geräte

Wenn mehr als eine Codenummer aufgeführt ist, versuchen Sie eine Nummer nach der anderen, bis eine der Nummern mit Ihrem TV-Gerät funktioniert.

Hersteller	Codenummer
LG / GoldStar	1 (Standard), 2
Zenith	1, 3, 4
Samsung	6, 7
Sony	8, 9
Hitachi	4

N Hinweise

• Abhängig von Ihrem TV-Gerät funktionieren u. U. einige oder keine der Tasten mit dem Gerät, selbst wenn der richtige Herstellercode eingegeben wurde.
• Wenn Sie eine neue Codenummer eingeben, wird die zuvor eingegebene Nummer gelöscht.
• Wenn die Batterien der Fernbedienung ausgetauscht werden, wird die eingegebene Codenummer möglicherweise auf die Standardeinstellung zurückgesetzt. Geben Sie die entsprechende Codenummer erneut ein.

Schauen Sie zunächst in diesem Kapitel nach, ob Sie die mögliche Ursache eines Problems finden, bevor Sie sich an den Kundendienst wenden.

Symptom	Ursache	Lösung
Kein Strom.	Netzkabel nicht eingesteckt.	Stecken Sie das Netzkabel fest in eine Steckdose.
Kein Bild.	Der TV/DVD-Modus für den Recorder ist auf TV gesetzt.	Drücken Sie mehrmals TV/DVD auf der Fernbedienung, um den DVD-Modus auszuwählen. Die TV-Anzeige wird aus dem Display ausgeblendet.
	Das TV-Gerät ist nicht für den Empfang von Recorder-Signalen eingestellt.	Wählen Sie den richtigen Video-Eingangsmodus des TV-Gerätes, so dass das Recorderbild angezeigt wird.
	Videokabel nicht richtig angeschlossen.	Schließen Sie das Videokabel richtig an.
	Der angeschlossene Fernseher ist ausgeschaltet.	Schalten Sie den Fernseher ein.
Kein Sound.	Die über das Audiokabel angeschlossenen Geräte sind nicht für den Empfang von Recorder-Signalen eingestellt.	Wählen Sie den richtigen Eingangsmodus des Audio-Receivers, so dass der Ton des Recorders zu hören ist.
	Die Audiokabel sind nicht richtig angeschlossen.	Schließen Sie das Audiokabel richtig an.
	Das angeschlossene Audio-Equipment ist ausgeschaltet.	Schalten Sie das angeschlossene Audio-Equipment ein.
	Das Audio-Verbindungskabel ist defekt.	Tauschen Sie es aus.
Schlechte Bildqualität.	Verschmutzte Disc.	Reinigen Sie die Disc.
Der Recorder startet die Wiedergabe nicht.	Keine Disc eingelegt.	Legen Sie eine Disc ein. (Prüfen Sie, ob die Disc-Anzeige im Display-Fenster leuchtet.)
	Eine nicht abspielbare Disc ist eingelegt.	Legen Sie eine abspielbare Disc ein. (Prüfen Sie den Disctyp, das Farbsystem und den Regionalcode.)
	Die Disc ist nicht mit der bespielten Seite nach unten eingelegt.	Legen Sie die Disc mit der bespielten Seite nach unten ein.
	Die Disc wurde nicht in der Führung platziert.	Platzieren Sie die Disc korrekt innerhalb der Führung im Discfach.
	Verschmutzte Disc.	Reinigen Sie die Disc.
	Sicherheitsstufe eingestellt.	Stornieren Sie die Sicherheitsstufe oder ändern Sie den Schutz.
Das Bild vom externen Quelle ist verzerrt.	Das Videosignal von der externen Komponente ist kopiergeschützt.	Sie können über diesen Recorder keine Verbindung herstellen. Schließen Sie die Komponente direkt an den Fernseher an.
Eine Kanäle werden bei Verwendung von ▲ / ▼ übersprungen	Die Kanäle sind nicht im Recorder gespeichert.	Stellen Sie die Kanäle wieder her. Siehe Kanaleinstellung auf Seite 20-21.
Das Bild oder der Ton des Übertragungskanals ist schwach oder nicht vorhanden.	Antenne oder Kabel sind locker.	Ziehen Sie die Anschlüsse an oder tauschen Sie das Kabel aus.
Camcorder-Bild wird nicht angezeigt.	Camcorder ist ausgeschaltet.	Schalten Sie den Camcorder, und bedienen Sie ihn ordnungsgemäß.
Das Camcorder-Bild über A/V-Eingang DV IN zum Recorder wird nicht angezeigt.	INPUT SELECT (EINGANGSWAHL) des Recorders ist falsch eingestellt.	Wählen Sie den Eingangskanal (AV1, AV2, DV usw.) mit AV.
Eine auf diesem Recorder aufgenommene Disc kann nicht auf einem anderen Player wiedergegeben werden.	Die Disc wurde im Video-Modus aufgenommen.	Finalizing der Disc. (Seite 29)
	Manche Player geben im Video-Modus aufgenommene Discs mit Finalizing nicht wieder.	Keine Lösung.
	Die Disc wurde im VR-Modus aufgenommen.	Der andere Player muss RW-kompatibel sein.
	Mit einmal kopierbarem Material aufgenommene Discs können nicht auf anderen Playern abgespielt werden.	Keine Lösung.
Aufnahme nicht möglich oder nicht erfolgreich.	Auf der Disc ist nicht genügend Platz.	Verwenden Sie eine andere Disc.
	Die Quelle, die Sie aufnehmen möchte, ist kopiergeschützt.	Sie können die Quelle nicht aufnehmen.
	Wenn Sie den Aufnahmekanal einstellen, ist der Kanal auf dem TV-Tuner abgestimmt.	Wählen Sie den Kanal auf dem integrierten TV-Tuner des Kanals aus.
	Einmal kopiergeschützte Sendungen können nicht auf eine Video-Modus-Discs aufgenommen werden.	Verwenden Sie eine im VR-Modus for-matierte Disc für einmal kopierbares Material.
Timer-Aufnahme nicht möglich.	Die Uhr des Recorders zeigt die falsche Uhrzeit an.	Stellen Sie die richtige Uhrzeit ein. Siehe "Automatisches Einstellen der Uhrzeit" oder "Manuelles Einstellen der Uhrzeit" aufSeite 22.
	Timer wurde falsch programmiert.	Programmieren Sie den Timer neu. Siehe "Programmieren der Bearbeitungsfunktionen (Program Edit)" auf Seite 49.
	Timer-Aufnahme-LED leuchtet nach dem Programmieren nicht mehr.	Programmieren Sie den Timer neu.
Stereo-Audio-Aufnahme und/oder Wiedergabe nicht vorhanden.	Fernseher nicht Stereo-kompatibel.	Keine Lösung.
	Broadcast-Übertragung nicht im Stereoformat.	Keine Lösung.
	Die A/V Out-Buchsen des Recorders sind nicht mit den TV A/V-Eingangsbuchsen verbunden.	Stellen Sie A/V-Verbindungen her. Stereo ist nur über den A/V-Ausgang des Recorders verfügbar.
	Der Audio-/Video-Ausgang des Recorders ist nicht für die Anzeige auf dem TV-Gerät eingestellt.	Wählen Sie die AUX- oder A/V-Quelle als TV-Eingang.
	Der TV-Tonkanal des Recorders ist auf Mono eingestellt.	Setzen Sie den TV-Audiokanal auf Stereo. Weitere Informationen finden Sie unter "Ändern des TV-Audiokanals" auf Seite 48.
Die Fernbedienung arbeitet nicht ordnungs-gemäß.	Die Fernbedienung ist nicht auf den Fernbedienungs-Sensor des Recorders gerichtet.	Richten Sie die Fernbedienung auf den Fernbedienungs-Sensor des Recorders.
	Die Fernbedienung ist zu weit vom Recorder entfernt.	Verwenden Sie die Fernbedienung in einem Umkreis von 7 m.
	Zwischen Fernbedienung und Recorder befindet sich ein Hindernis.	Beseitigen Sie das Hindernis.
	Die Batterien der Fernbedienung sind verbraucht.	Ersetzen Sie die alten Batterien durch neue.

Kondensation

Kondensation ist unter den folgenden Voraussetzungen möglich:	An Orten, an denen Kondensation nicht ausgeschlossen werden kann:
Wenn der Recorder von einem kalten an einen warmen Ort gestellt wird.In einer sehr feuchten Umgebung.	Lassen Sie den Recorder am Netz angeschlossen und EINGESCHALTET. Dies verhindert Kondensation.Warten Sie bei aufgetretener Kondensation einige Stunden, damit der Recorder vor dem Betrieb trocknen kann.

Allgemein

Stromversorgung	AC 110-240V, 50/60 Hz
Stromverbrauch	44W
Abmessungen (ungefähr.)	430 X 69 X 377 mm (w x h x d) ohne Standfuß
Gewicht (ungefähr)	6.4 kg
Betriebstemperatur	5 °C bis 35 °C
Feuchtigkeit	5 % bis 90 %
TV-System	PAL B/G Farbe
Aufnahmeformat	PAL

Aufnehmen

Aufnahmeformat	DVD-Videoaufzeichnung, DVD-VIDEO
Beschreibbare Medien	HDD (120 GB), DVD-RW (DVD-Re-Recordable), DVD-R (DVD-Recordable)
Aufnahmezeit	ACa. 1 Stunde (HQ-Modus), 2 Stunden (SQ-Modus), 4 Stunden (LQ-Modus)
	HDD: Ca. 30 Stunden (HQ-Modus), 60 Stunden (SQ-Modus), 120 Stunden (LQ-Modus)
Abtastfrequenz	27MHz
Kompressionsformat	MPEG 2
Audio-Aufnahmeformat
Abtastfrequenz	48kHz
Kompressionsformat	Dolby Digital

Wiedergabe

Frequenzbereich	DVD (PCM 48 kHz): 8 Hz bis 22 kHz, CD: 8 Hz bis 20 kHz
	DVD (PCM 96 kHz): 8 Hz bis 44 kHz
Geräuschsspannungsabstand	Über 100 dB (AUDIO OUT-Anschluss)
Harmonische Verzerrung	Weniger als 0,008% (AUDIO OUT-Anschluss)
Dynamikumfang	Über 95 dB (AUDIO OUT-Anschluss)

Eingänge

AERIAL IN	Antenne-Eingang, 75 Ohm
VIDEO IN	1,0 Vp-p 75 Ohm, negative Sync. , RCA-Buchse x 2 / SCART x 2
AUDIO IN	0 dBm über 47 kohm, RCA-Buchse (L, R) x 2 / SCART x 2
DV IN	4 Pins (i.LINK/IEEE 1394-Standard)

Ausgänge

VIDEO OUT	1 Vp-p 75 &, negative Sync., RCA-Buchse x 1/ SCART
S-VIDEO OUT	(Y) 1,0 V (p-p), 75 Ω, negative Sync., Mini DIN 4-pin x 1(C) 0,3 V (p-p) 75 Ω
COMPONENT VIDEO OUT/ PROGRESSIVE SCAN	(Y) 1,0 V (p-p), 75 Ω, negative Sync., RCA-Buchse x 1(Pb)/(Pr) 0,7 V (p-p), 75 Ω, RCA-Buchse x 2
Audio-Ausgang (Digital-Audio)	0,5 V (p-p), 75 Ω, RCA-Buchse x 1
Audio-Ausgang (Optical-Audio)	3 V (p-p), 75 Ω, Optical-Anschluss x 1
Audio-Ausgang (Analog-Audio)	2,0 Vrms (1 kHz, 0 dB), 600 Ω, RCA-Buchse (L, R) x 1 / SCART

Zubehör:

Scart-Kabel	1	Videokabel	1
Audiokabel (L, R)	1	RF-Koaxialkabel	1
Fernbedienung	1	Batterien	2

• Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich.
• Hergestellt unter der Lizenz von Dolby Laboratories. Dolby, ProLogic und das double-D-Symbol sind Marken von Dolby Laboratories.
• "DTS" und "DTS Digital Out" sind Marken von Digital Theater Systems, Inc.
