Classic RA-AS0002B - Armbanduhr ORIENT - Kostenlose Bedienungsanleitung

Produkttyp	Armbanduhr
Marke	ORIENT
Modell	Classic RA-AS0002B
Uhrwerk	Automatik (Handaufzug)
Kaliber	AS (F6L)
Steine	22
Genauigkeit	+25 bis -15 Sekunden pro Tag
Gangreserve	Ca. 40 Stunden
Schwingungen	21.600 vph
Anzeige	Analog mit 24h-Hilfszifferblatt
Wasserdichtigkeit	5 Bar (50 m) - verstärkte Wasserdichtigkeit für den täglichen Gebrauch
Gehäusematerial	Edelstahl
Bandmaterial	Leder oder Metall (je nach Modellvariante)
Glas	Mineralglas
Krone	Zug-Druck-Krone (nicht verschraubt)
Funktionen	Zeit, 24h-Anzeige, drehbarer Anzeigering
Stoßsicherung	Ja (stoßsichere Lager)
Leuchtmittel	Ja (Leuchtfarbe auf Zeigern und Zifferblatt)
Garantie	2 Jahre
Herkunftsland	Japan
Gehäusedurchmesser	Ca. 40 mm
Gehäusedicke	Ca. 13 mm
Gewicht	Ca. 80 g
Sprachen der Bedienungsanleitung	DE, EN, ES, IT, RU, ZH

Häufig gestellte Fragen - Classic RA-AS0002B ORIENT

Wie ziehe ich die Uhr auf?

Um die Zugfeder aufzuziehen, drehen Sie die Krone langsam nach rechts (im Uhrzeigersinn) in ihrer normalen Position. Etwa 30 Umdrehungen ab dem Stillstand ziehen sie vollständig auf. Die Krone kann nach dem vollständigen Aufzug noch gedreht werden, da ein Rutschmechanismus vorhanden ist.

Wie stelle ich die Uhrzeit ein?

Ziehen Sie die Krone auf die erste Rastposition, wenn der Sekundenzeiger auf 12 Uhr steht (Sekundenzeiger stoppt). Drehen Sie die Krone gegen den Uhrzeigersinn, um die aktuelle Uhrzeit einzustellen. Drücken Sie die Krone wieder in die normale Position.

Ist diese Uhr wasserdicht?

Ja, sie ist bis 5 Bar (50 m) wasserdicht. Sie ist geeignet zum Schwimmen und Schnorcheln, jedoch nicht zum Tauchen. Vermeiden Sie die Bedienung der Krone unter Wasser.

Wie lange hält die Gangreserve?

Bei vollständigem Aufzug läuft die Uhr etwa 40 Stunden. Für beste Genauigkeit tragen Sie die Uhr mindestens 8 Stunden am Tag.

Was ist die Genauigkeit dieser Uhr?

Die tägliche Genauigkeit beträgt +25 bis -15 Sekunden unter normalen Bedingungen (Raumtemperatur, voll aufgezogen, Zifferblatt oben). Die tatsächliche Genauigkeit kann je nach Tragebedingungen variieren.

Kann ich die Krone unter Wasser bedienen?

Nein, bedienen Sie die Krone niemals unter Wasser oder wenn die Uhr nass ist. Wasser könnte eindringen und das Uhrwerk beschädigen. Stellen Sie sicher, dass die Krone vor Kontakt mit Wasser eingedrückt (oder ggf. verschraubt) ist.

Was tun, wenn die Uhr magnetisiert wird?

Bei Einwirkung von starkem Magnetismus kann die Uhr vorübergehend schneller oder langsamer laufen. Entfernen Sie sie einfach von der Magnetquelle, und sie erholt sich. Die Präzision wird wiederhergestellt, wenn sie von Magnetismus ferngehalten wird.

Wie verwende ich den drehbaren Anzeigering?

Drehen Sie den Ring so, dass das Dreieck (▽) mit dem Minutenzeiger ausgerichtet ist. Nach Ablauf der Zeit zeigt der Abstand vom Minutenzeiger zum Dreieck die vergangene Zeit an. Sie können ihn auch auf eine gewünschte Zeit einstellen, um einen Countdown durchzuführen.

Ist die Uhr leuchtfähig?

Ja, die Zeiger und das Zifferblatt haben Leuchtfarbe, die Licht speichert. Sie leuchtet in dunkler Umgebung, aber die Helligkeit nimmt mit der Zeit ab, wenn das gespeicherte Licht abgegeben wird.

Was sollte ich vermeiden, um Schäden zu verhindern?

Vermeiden Sie starke Stöße (Fallenlassen, Aufprall auf harte Oberflächen), längere Einwirkung von Magnetismus, hohe Temperaturen (Sauna), Kontakt mit Chemikalien (Lösungsmittel, Parfüms) und starke Vibrationen durch Elektrowerkzeuge oder Motorräder.

BEDIENUNGSANLEITUNG Classic RA-AS0002B ORIENT

Wir danken Ihnen für den Kauf unseres Erzeugnisses. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um dieses Produkt lange Zeit und mit optimaler Leistung verwenden zu können.

Bitte bewahren Sie diese Bedienungsanleitung für spätere Bezugnahme gut auf.

◆ Sicherheitsmaßnahmen

Um zu verhindern, dass Sie oder andere Personen sich verletzen oder Sachschäden entstehen, lesen Sie die Anweisungen, die mit den nachfolgenden Symbolen gekennzeichnet sind, sorgfältig durch und befolgen diese.

... Die Missachtung dieser Anweisung kann zum Tod oder zu schweren Verletzungen führen.

... Die Missachtung dieser Anweisung kann zu Verletzungen oder Schäden an der Uhr führen.

♦ HANDHABUNG DER UHR

(1) Wasserbeständigkeit

Typ\Verwendungsbedingungen			Betätigung der Krone unter Wasser oder mit anhaftenden Wasser-tropfen	Spritzwasser (Waschen des Gesichts, Regen usw.)	Wassersport (Schwimmen usw.), häufiger Kontakt mit Wasser (Autowäsche usw.)	Sporttau-chen ohne Sauerstoff-tank (ohne Sauerstoff-lasche)	Sporttau-chen (mit Sauerstoff-lasche)	Mischgas-Tauchen (mit Heliumgas)
Nicht wasserbeständig		Ohne WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Wasserbeständige Uhren	Wasserbeständig für das tägliche Leben	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Verstärkte Wasserbeständigkeit I für das tägliche Leben	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× × ×
	Verstärkte Wasserbeständigkeit II für das tägliche Leben	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○ ○		×	×
Taucherehren	Taucheruhr für das Tauchen mit Sauerstoff-tank	AIR DIVER'S 100m / 150m 200m	×	○	○ ○	○		×
	Taucheruhr für das Misch-gas-Tauchen	He-GAS DIVER'S 200m / 300m /...	×	○	○ ○	○	○

* Es wird empfohlen die Uhr entsprechend des oben beschriebenen Gebrauchsumfangs korrekt zu verwenden, nachdem Sie die Wasserbeständigkeits-Vorsichtsmaßnahmen auf dem Ziffernblatt oder der Gehäuserückseite ermittelt haben.

WARNING

① Eine Uhr mit Wasserfestigkeit für täglichen Gebrauch 30m (3 bar) kann beim Gesichtwaschen usw. verwendet werden, ist aber nicht dafür geeignet, in Wasser getaucht zu werden.
② Eine Uhr mit gesteigerter Wasserfestigkeit für täglichen Gebrauch I 50m (5 bar) kann beim Schwimmen usw. verwendet werden, ist aber nicht zum Tauchen, einschließlich Tauchen ohne Geräte, geeignet.
③ Eine Uhr mit gesteigerter Wasserfestigkeit für täglichen Gebrauch II 100m oder 200m (10 oder 20 bar) kann beim Tauchen ohne Geräte verwendet werden, ist aber nicht zum Scuba-Tauchen mit Sauerstoffflaschen oder Sättigungstauchen mit Heliumgas usw. geeignet.

! ACHTUNG

④ Lassen Sie die Krone beim Gebrauch der Uhr immer eingedrückt (in Normalposition). Wenn die Krone als Schraubensperrtyp ausgelegt ist, stellen Sie sicher, dass sie sicher eingeschraubt ist.
⑤ Betätigen Sie die Krone nicht unter Wasser oder bei nasser Uhr. Dabei kann trotz Wasserbeständigkeit Wasser kann in die Uhr eindringen.
⑥ Wenn Ihre Uhr nicht wasserbeständig ist, achten Sie auf Wasserspritzer (beim Gesichtwaschen, Regen usw.) und Schweiß. Wenn die Uhr durch Wasser oder Schweiß nass wird, wischen Sie die Feuchtigkeit mit einem trockenen, weichen Lappen ab.
⑦ Auch bei einer für täglichen Gebrauch wasserfesten Uhr vermeiden Sie es, direkte starke Wasserstrahlen auf die Uhr auftreffen zu lassen. Bei Wasserdruck über dem Grenzwert kann trotz Wasserbeständigkeit Wasser in die Uhr eindringen.
⑧ Bei einer für täglichen Gebrauch wasserbeständigen Uhr wischen Sie Meerwasser sofort von der Uhr ab und wischen Sie sie dann gründlich ab, um Korrosion und andere Auswirkungen zu vermeiden.
⑨ Das Innere der Uhr enthält eine geringe Menge Feuchtigkeit, die zu Beschlag innen auf dem Deckglas führen kann, wenn die Außenluft kälter als die Innentemperatur der Uhr ist. Wenn der Beschlag kurzzeitig ist, werden keine Schäden in der Uhr verursacht, aber wenn der Zustand länger anhält oder falls Wasser in die Uhr eindringt, wenden Sie sich an das Geschäft in dem die Uhr gekauft wurde und ignorieren Sie das Problem nicht.

(2) Stöße

① Tragen Sie die Uhr nicht bei harten sportlichen Aktivitäten; bei relativ sanften sportlichen Aktivitäten wie Golf usw. kann die Uhr aber getragen werden.
② Vermeiden Sie starke Stöße, wie z. B. Herunterfallen auf den Fußboden.

① Wenn die Uhr längere Zeit starkem Magnetismus ausgesetzt wird, werden die einzelnen Teile magnetisiert, wodurch Störungen verursacht werden können. Bitte lassen Sie Vorsicht walten.
② Wenn die Uhr Magnetismus ausgesetzt wird, kann sie zeitweilig vor- oder nachgehen, aber wenn sie nicht mehr dem Magnetismus ausgesetzt ist, geht sie wieder mit ihrer ursprünglichen Genauigkeit. Stellen Sie in einem solchen Fall die Uhr auf die richtige Zeit.

(4) Vibration

Wenn die Uhr starken Vibrationen ausgesetzt ist, wie z. B. beim Fahren auf einem Motorrad oder bei Verwendung eines Presslufthammers oder einer Motorsäge, kann sie zeitweilig nachgehen.

In Umgebungen unter oder über Normaltemperaturen (5°C - 35°C) kann die Uhr Fehlfunktionen aufweisen und stoppen.

Tragen Sie die Armbanduhr nicht an Orten mit sehr hohen Temperature, wie etwa in einer Sauna. Die Uhr kann sehr heiß werden und Hautverbrennungen verursachen.

(6) Chemikalien, Gase usw.

Bei Kontakt mit Gasen, Quecksilber, Chemikalien (Verdünnungsmittel, Benzin, Lösungsmittel, Reinigungsmittel mit solchen Bestandteilen, Klebstoffe, Farben, Medikamente, Parfüme, Kosmetika usw.) usw. ist äußerste Vorsicht erforderlich. Solcher Kontakt kann Verfärbung des Uhrgehäuses, des Armbands bzw. des Zifferblatts verursachen. Es kann auch zu Verfärbung, Verformung oder Beschädigung der verschiedenen auf Harz basierenden Bestandteile kommen.

(7) Über Zubehörteile

ACHTUNG

Versuchen Sie nicht diese Uhr auseinanderzubauen oder zu modifizieren.

WARNUNG

Legen Sie den Armbandstift und andere kleine Teile außer Reichweite kleiner Kinder ab.

Falls kleine Teile verschluckt werden, suchen Sie sofort einen Arzt auf.

(8) Allergische Reaktionen

ACHTUNG

Falls Sie einen Hautausschlag bekommen oder Ihre Haut durch Berührung mit der Uhr oder dem Armband gereizt wird, nehmen Sie die Uhr sofort ab und suchen einen Arzt auf.

(9) Über „Fluoreszierende stoffe“

Einige Modelle verfügen über leuchtende Zeiger bzw. Ziffernblatt.

Das Leuchten entsteht durch eine fluoreszierende Sicherheitsfarbe, die Sonnenlicht und Kunstlicht speichert, ohne den Einsatz von radioaktivem Mate-rial, und gibt dieses Licht in dunkler Umgebung ab. Da die Farbe das gespeicherte Licht allmählich abgibt, wird das Leuchten mit der Zeit immer dunkler. Die Intensität und Dauer der Lichtabgabe hängt von verschiedenen Faktoren bei der Lichtspeicherung ab, wie der Form des Glases, der Dicke der Farbe, der Helligkeit der Umgebung, der Entfernung der Uhr zur Lichtquelle und der Lichtaufnahme. Bitte beachten Sie, dass bei einer ungenügenden Lichtspeicherung die Uhr nur schwach oder nur für kurze Zeit leuchtet.

(10)WasserbeständigesArmband

Einige Modelle verwenden Leder- und Nylonarmbänder, die besonders behandelt wurden, um die Aufnahme von Ausdünstungen und Wasser zu verhindern. Der wasserbeständige Effekt dieses Armbands kann allerdings abhängig von Art und Dauer der Verwendung verloren gehen.

♦ IDENTIFIZIEREN DER KALIBER-NUMMER

Prüfen Sie die Kaliber-Nummer entsprechend der Modellnummer Ihrer Uhr oder dem Gehäusecode auf der Gehäuserückseite der Uhr.

1. Suchen nach der 13-stelligen Modellnummer

Prüfen Sie die 13-stellige Modellnummer auf der der Uhr beiliegenden Garantiekarte. Sie können die Nummer auch auf dem Produktaufkleber auf der Uhr prüfen. Die vierte und fünfte Stelle gibt die Kalibernummer Ihrer Uhr an.

Beispiel: Wenn die Modellnummer „RA-AR0001S00C“ ist, ist die Kaliber-Nummer „AR“.

2. Suchen nach dem Gehäusecode

Suchen Sie den Gehäusecode auf der Gehäuserückseite der Uhr, wie z. B. XXXX-XXXX.

Die ersten drei Stellen geben die Kalibernummer an.

Beispiel: Beträgt der Gehäusecode „F6L2-XXXX“, dann ist die Kaliber-Nummer „F6L“.

* Die Lage des Gehäusecodes kann sich unterscheiden, und die Buchstabengröße kann klein und schwer lesbar sein, je nach Auslegung der Uhr.
* Die Bilder und Abbildungen in dieser Bedienungsanleitung können sich von dem tatsächlichen Aussehen Ihrer Armbanduhr unterscheiden, aber die Funktionen und Bedienverfahren sind gleich.

◆ TECHNISCHE DATEN

Kaliber		Anzahl der Lagersteine	Sekundenzeiger	24-Stunden-Anzeige	Sekundenzeigerstopp-mechanismus
AR F	6S 22	Kleiner Zeiger		-	○
AS F	6L 22		○ ○	○

(1) Oszillationen: 21.600 Oszillationen/Stunde
(2) Tägliche Genauigkeit: +25 Sek. bis -15 Sek.
(3) Antriebsvorrichtung: Hauptfederaufzug (Handaufzug)
(4) Laufzeit: Mindestens 40 Stunden
(5) Stoßfeste Lagerung zum Schützen der Unruh mit Spiralfeder vor Erschütterungen.

Die angegebene tägliche Genauigkeit ist unter den folgenden Bedingungen korrekt:

• Bei normaler Raumtemperatur mit einer voll aufgezogenen Hauptfeder, mit dem Zifferblatt nach oben nach Ablauf von 24 Stunden.
• Wegen der Charakteristiken von Uhren mit automatischem Aufzug kann die angegebene „tägliche Genauigkeit“ unter den folgenden Bedingungen abweichen: die tägliche Tragedauer der Uhr, die Armbewegungen und der Aufzugzustand der Hauptfeder.
  • Die Abweichung sollte nicht basierend auf einem Tag sondern einem Zeitraum von etwa einer Woche bestimmt werden.

Änderungen der technischen Daten zum Zweck der Verbesserung bleiben jederzeit vorbehalten.

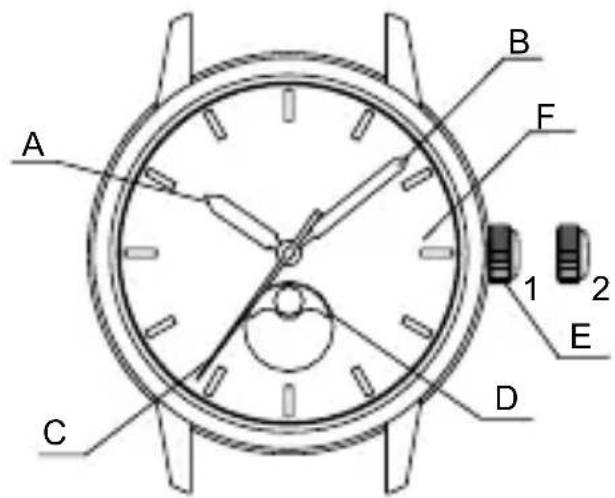

◆ NAMEN UND FUNKTIONEN DER EINZELTEILE

A: Stundenzeiger D: 24-Stunden-Anzeige 1. Normalposition B: Minutenzeiger E: Krone 2. Erste Stufe: Uhrzeiteinstellung C: Sekundenzeiger F: Ziffernblatt

* Die Position der Krone kann je nach Modell variieren.

♦ AUTOMATISCHER UND HANDAUFZIEHMECHANISMUS

(1) Dies ist eine mechanische Uhr mit automatischem Aufzug (mit Handaufzugsmechanismus).

(2) Die Hauptfeder wird durch die natürliche Bewegung Ihres Armes beim Tragen der Uhr am Handgelenk aufgezogen. Darüber hinaus kann die Hauptfeder auch durch Drehen der Krone aufgezogen werden.

(3) Wenn Ihre Uhr stehen bleibt, so schwenken Sie die Uhr mindestens zehn Mal hin und her oder drehen Sie die Krone zum Aufziehen der Hauptfeder, um die Bewegung des Sekundenzeigers zu starten. Nach Beginn der Bewegung stellen Sie Datum und Zeit ein.

(4) Drehen Sie die Krone in der Normalposition beim Aufziehen der Hauptfeder langsam nach rechts (im Uhrzeigersinn).

Das Drehen der Krone nach links (entgegen dem Uhrzeigersinn) hat keinen Effekt und zieht die Hauptfeder nicht auf.

Die Hauptfeder lässt sich vollständig aufziehen, indem die Krone aus einer gestoppten Position etwa 30 Mal nach rechts gedreht wird.

Die Krone lässt sich auch nach dem vollständigen Aufziehen der

Hauptfeder weiterhin drehen. Richten Sie sich beim Aufziehen der Uhr entweder an die oben genannte Zahl oder an die Gangreserveanzeige.

(5) Aufgrund eines Gleitmechanismus kann eine vollständig aufgezogene Uhr nicht zu weit aufgezogen werden.
(6) Diese Uhr läuft etwa 40 Stunden, wenn sie voll aufgezogen ist. Wenn die Uhr nicht ausreichend aufgezogen ist, kann sie ihre Ganggenauigkeit verlieren. Wir empfehlen, dass Sie die Uhr täglich mindestens acht Stunden tragen, um die Genauigkeit der Uhr zu erhalten.

◆ MODELLE MIT VERSCHRAUBBARER KRONE

Abhängig vom Modell müssen Sie die Krone erst losschrauben, bevor Sie sie herausziehen können (Modell mit verschraubbarer Krone).

Verfahren Sie bei diesem Uhrentyp wie folgt:

(1) Vor dem Einstellen von Datum und Zeit drehen Sie die Krone nach links, um die Verschraubung zu lösen.
(2) Drehen Sie die Krone nach dem Einstellen von Datum und Uhrzeit unter Druck nach innen nach rechts bis zum Anschlag. Hierdurch wird die Krone sicher verschraubt.

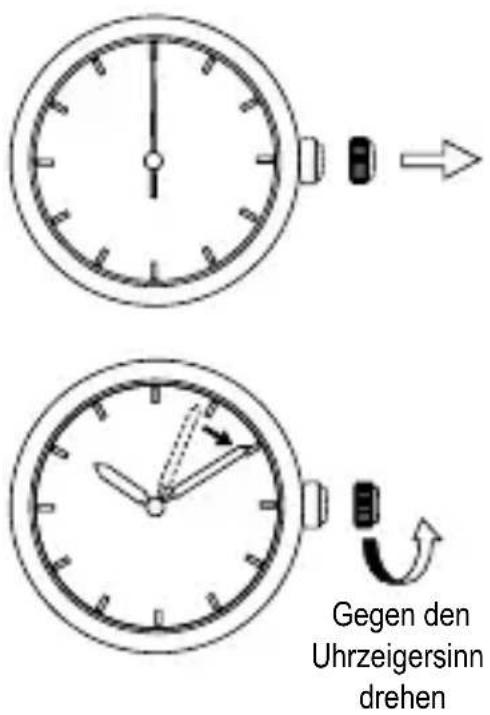

◆ EINSTELLEN DER UHRZEIT [Einstellen der Uhrzeit]

(1) Ziehen Sie die Krone bis zur ersten Stufe heraus, wenn der Sekundenzeiger die 12-Uhr-Position erreicht. (Der Sekundenzeiger hält an.)

(2) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie die aktuelle Uhrzeit ein.

* Setzen Sie beim Einstellen der Uhrzeit den Zeiger zuerst etwas hinter die aktuelle Uhrzeit zurück, d. h. zu einem früheren Zeitpunkt, und bewegen Sie ihn dann zur korrekten Zeit hin.
* Diese Uhr ist mit einer 24-Stunden-Anzeige ausgestattet, die sich ganz nach Ihren Vorlieben einstellen lässt. * nur AS(F6L)

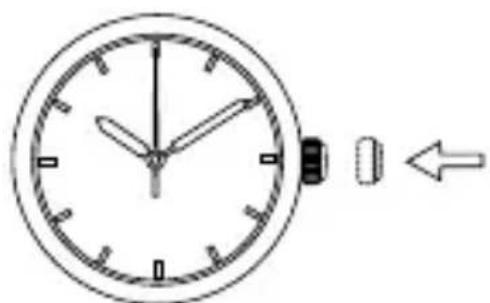

(3) Drücken Sie die Krone nach innen zur normalen Position.

[Hinweise zur Scheibe der 24-Stunden-Anzeige]

Die Scheibe für die 24-Stunden-Uhrzeit ist mit dem Stundenzeiger verbunden und kann nicht separat eingestellt werden.

*nur AS(F6L)

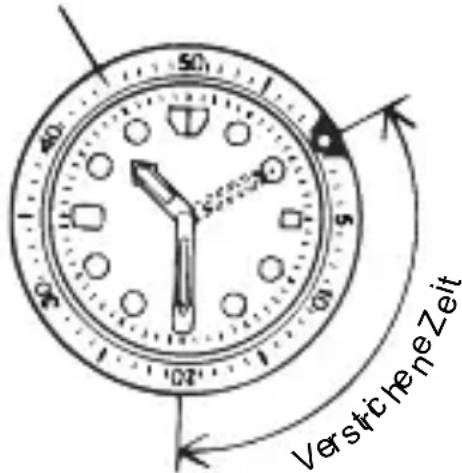

◆ VERWENDEN DER EINER DREHBAREN ANZEIGE-LÜNETTE

Bitte beachten Sie, dass einige Modelle mit einer internen rotierenden Ringanzeige ausgestattet sind, die ordnungsgemäß verwendet werden sollte.

Drehen Sie die Lünette indem Sie die Markierung ▽ auf den Minutenzeiger weisen lassen. Während verschiedene Zeiten durchlaufen werden, können Sie die vergangene Zeit am Abstand zwischen dem Minutenzeiger und den Angaben auf der Anzeige-Lünette messen. Sie können auch die Markierung ▽ auf eine gewünschte Zeit einstellen, um Sie daran zu erinnern, wieviel Zeit bis zu einer wichtigen Verabredung verbleibt.

Drehbare Lünette

Die obere Abbildung zeigt, dass von 10:10 Uhr ab 20 Minuten verstrichen sind

Sie können die Lünette nicht rückwärts drehen, da sie mit einem Schutzmechanismus gegen Fehlbedienung durch Gewalteinwirkung oder Erschütterungen ausgestattet ist. Die Angaben auf der Lünette können auch zum leichten Ablesen der aktuellen Uhrzeit helfen.

* Je nach dem Design sind der Schutzmechanismus gegen Rückwärtsdrehen und der 1-Minuten-„Klick“-Ton bei bestimmten Modellen nicht vorhanden.

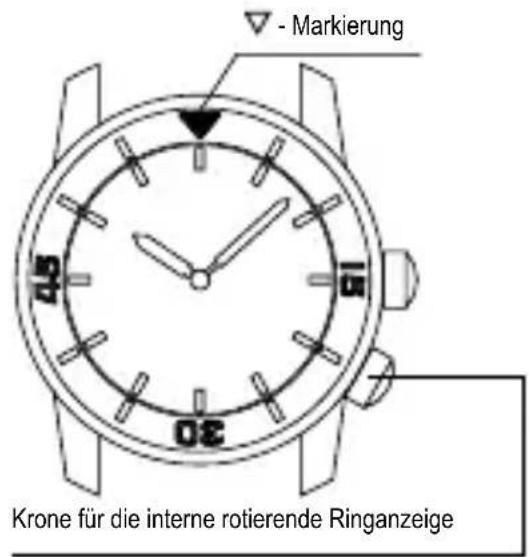

◆ VERWENDEN DER INTERNEN ROTIERENDEN RINGANZEIGE

Bitte beachten Sie, dass einige Modelle mit einer internen rotierenden Ringanzeige ausgestattet sind, die ordnungsgemäß verwendet werden sollte.

Drehen Sie die Krone für die interne rotierende Ringanzeige, um die Markierung „∇“ auf die Position des Minutenzeigers zu setzen.

Die Position der internen rotierenden Ringanzeige, auf die der Minutenzeiger nach einiger Zeit zeigt, verweist auf die bisher verstrichene Zeit.

Indem die Markierung auf die gewünschte Zeit gestellt wird, kann ebenfalls die bis dahin verbleibende Zeit angezeigt werden.

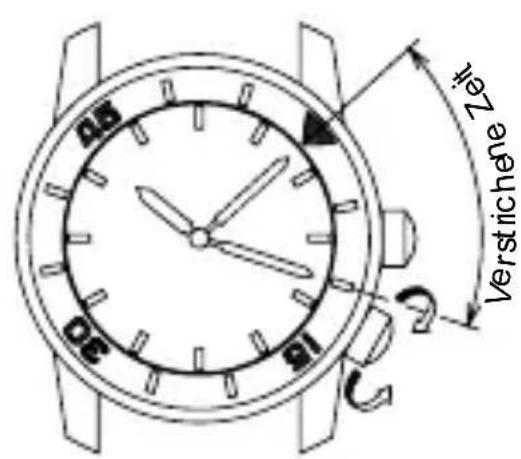

Die obere Abbildung zeigt, dass seit 10:08 Uhr 10 Minuten verstrichen sind. * Die Position der Krone und das Erscheinungsbild der internen rotierenden Ringanzeige unterscheidet sich eventuell je nach Modell.
