BEDIENUNGSANLEITUNG CH77090S Respekta

KAPITEL	THEMA SEITE
1.	Vorwort 3
2.	Erklärung der Signalwörter 4
3.	Sicherheits- und Warnhinweise 4
4.	Aufbau und Anschluss 7
5.	Bedienfeld 16
6.	Reinigung und Pflege 16
7.	Problembehandlung 19
8.	Technische Daten 20
9.	Entsorgung 21
10.	Garantiebedingungen 23

Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

• Titelblattabbildung: Abbildung ähnlich.
• Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
• Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

Sehr geehrte Kundin/ sehr geehrter Kunde!

Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, w Bedienung des Geräts für Sie kein Problem darstellen.

Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.

Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie e keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben.

1. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen.
2. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
3. Das Gerät ist ausschließlich zum Einbau über einer Kochvorrichtung bestimmt.
4. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener Räume bestimmt.
5. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
6. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
7. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an einem sicheren Ort.
8. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

- Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, um alle Funktionen und Möglichkeiten Ihres neuen Geräts optimal nutzen zu können.

- Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.

- Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

- Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.

2. ERKLÄRUNG DER SIGNALWÖRTER

Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter

⚠️ GEFAHR verweist auf eine ⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie Gefahrensituation, die „wenn sie nicht abgewendet wird, eine unmittelbarabgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat. und Gesundheit zur Folge hat.

⚠️ VORSICHT! verweist auf eine HINWEIS! ver w e i s t Gefahrensituation, die „wenn sie Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschwerabgewendet wird, eine mögliche oder kleineren Verletzungen führen Beschädigung des Geräts zur Folge hat. kann.

Piktogramme

STROMSCHLAGGEFAHR BRANDGEFAHR zeigt an, dass zeigt an, dass bei Nichtbeachtungei der nichtbeachtung der betreffenden betreffenden Anweisungen und/oder Anweisungen und/oder Informationen Informationen die Gefahr eines ein Brandrisiko besteht. Stromschlags besteht.

3. SICHERHEITS- UND WARNHINWEISE

• Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
• Die in dieser Bedienungsanleitung enthaltenen Anweisungen und Beschreibungen wurden für verschiedene Typen von Dunstabzugshauben entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.
• Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
• Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Brandschutz

1. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

2. Öffnen Sie alle Fenster zur Belüftung.

3. Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
4. Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.

5. Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

6. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshube zu. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

7. Benutzen Sie die Brenner von Gasherden nicht ohne ein offenen Flammen können das Gerät zerstören und einen Brand verursachen.

8. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.

9. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

10. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.

VORSICHT!

Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird..

Maßnahmen für einen sicheren Betrieb

1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Abluftsystem ablagert.
3. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb

und die optimale Leistung Ihres Geräts.

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 ^-5 bar) nicht überschreiten. Wir empfehlen in diesem Fall den Einbau eines Fensterkontaktschalters oder eines Luftdruckwächters.

2. Der entsprechende Raum muss gut belüftet sein.

3. Reinigen Sie das Gerät regelmäßig.
4. Reinigen oder ersetzen Sie die Filter regelmäßig.

GEFAHR!

Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.

Besondere Maßnahmen - Abluftbetrieb

1. Die angesaugte Luft wird durch den Abluftschlauch ins Freie geleitet. Dafür muss ein Abluftschacht oder ein ins Freie führendes Abluftrohr vorhanden sein.
2. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum.
3. Alle behördlichen und gesetzlichen Bestimmungen zur Ableitung von Luft müssen in Gänze erfüllt werden.
4. Falls kein fest installiertes Abluftrohr oder kein Abluftschacht vorhanden sind, müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten.

Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister.

Besondere Maßnahmen - Umluftbetrieb

1. Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv-Kohlefilter genannt) geleitet und im Raum umgewälzt. Der Kohlefilter bindet die durch das Kochen entstehenden Gerüche.
2. Die gefilterte Luft wird durch Luftöffnungen in den Raum zurück geleitet.
3. Wenn Sie die Abzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Abschließende Sicherheitsanweisungen

1. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.

2. Kinder dürfen niemals mit dem Gerät spielen.

3. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.

4. Dieses Gerät darf nicht beim Camping benutzt werden.
5. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
6. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.

4. AUFBAU UND ANSCHLUSS

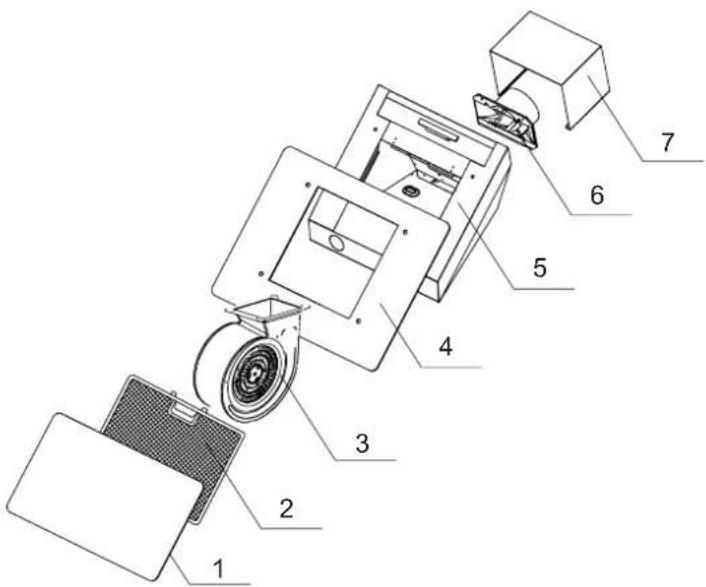

Lieferumfang

1	Abdeckung Fettfilter	2	Fettfilter
3	Motor	4	Gehäuseabdeckung
5	Gehäuse	6	Rückschlagventil
7	Äußerer Kamin

Ebenfalls enthalten: Befestigungsklammer Kamin ↔ Wand, Bohrlochschablone, Bedienungsanleitung.

Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.

3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Stromzufuhrkabel oder das Gerät selbst keine Beschädigungen aufweisen.

4. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.

→ Wichtiger HINWEIS zum Entpacken

des Kamins! ←

Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!

Einbau - allgemeine Angaben

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen.
2. Wenn Sie ein Rückschlagventil benutzen, prüfen Sie, ob dieses nach der Installation des Abluftschlauchs frei öffnen und schließen kann.
3. Die Dunstabzugshaube ist in der Regel für den Gebrauch als Abzugshaube vorgerüstet.
4. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät als Abzugshaube verwenden wollen, müssen Sie den Kohlefilter entfernen. Der Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

Abluftleitung - allgemeine Angaben

1. Die Abluftleitung sollte möglichst kurz und geradlinig sein.
2. Der Durchmesser der Abluftleitung muss mindestens 120 mm betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist
3. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird.
4. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
5. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1cm/m oder einen Neigungswinkel von 2 ^0 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube.

6. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

7. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

Montage der Haube

• Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und Kochstelle ein.
• Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung, damit später kein Staub oder Schutt eingesaugt wird.
• Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw. in dem selben Schacht verlaufen.
• Führen Sie den Abluftschlauch möglichst gerade von der Haube weg.
  • Die maximal zulässige Biegung nach außen beträgt 120°.
• Überprüfen Sie während und nach dem Aufbau des Geräts mit einer Wasserwaage die waagerechte Ausrichtung der Haube. Ansonsten können sich Fett- und/oder Kondenswasser in den Ecken ansammeln.

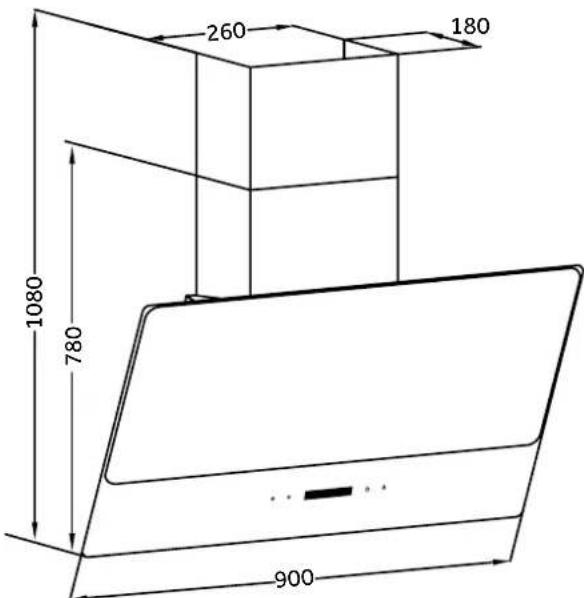

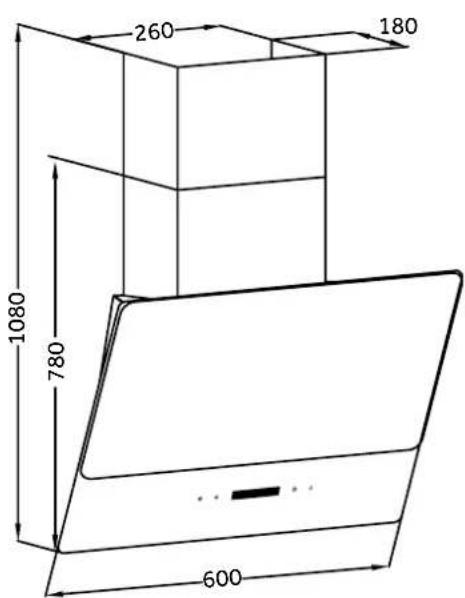

CH77060W

CH77060S

CH77090W

CH77090S

260 180 1080 780 600

260 180 1080 780 900

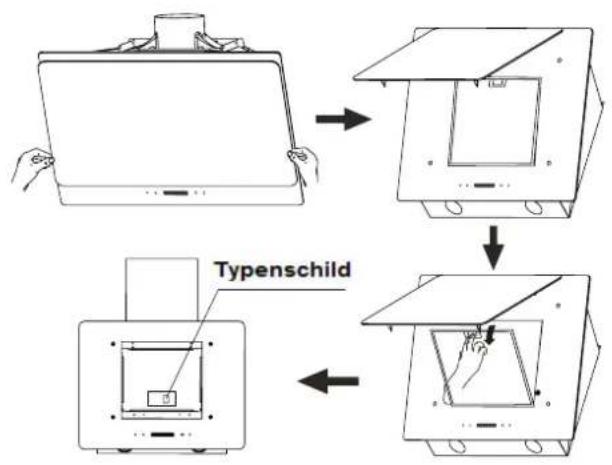

1. Die Anschlusswerte auf dem Typenschild im Inneren des Geräts müssen mit den Anschlusswerten Ihrer Stromversorgung übereinstimmen.

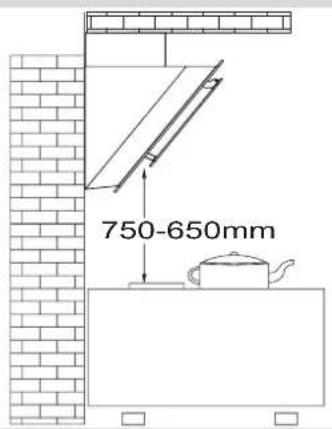

1. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.

Mindestabstände:

Glaskeramik- und Gusskochplatten 65 cm

Gaskochfeld 70 cm

Kohle-/Öl-/Holzfeuerung 85 cm

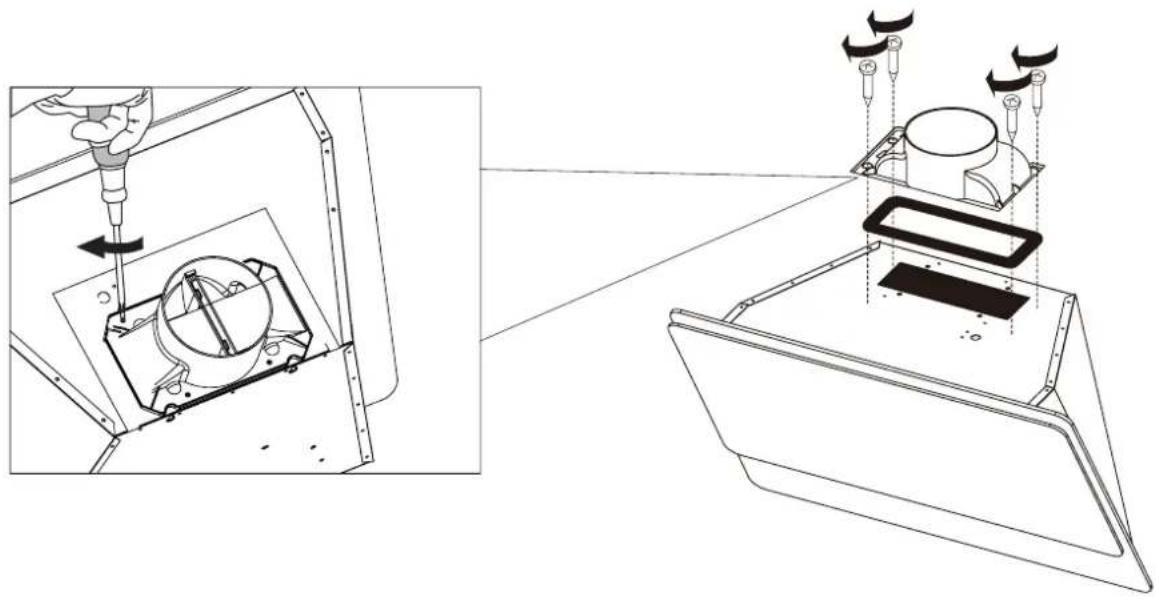

1. Befestigen Sie zuerst das Rückschlagventil am Luftauslass.

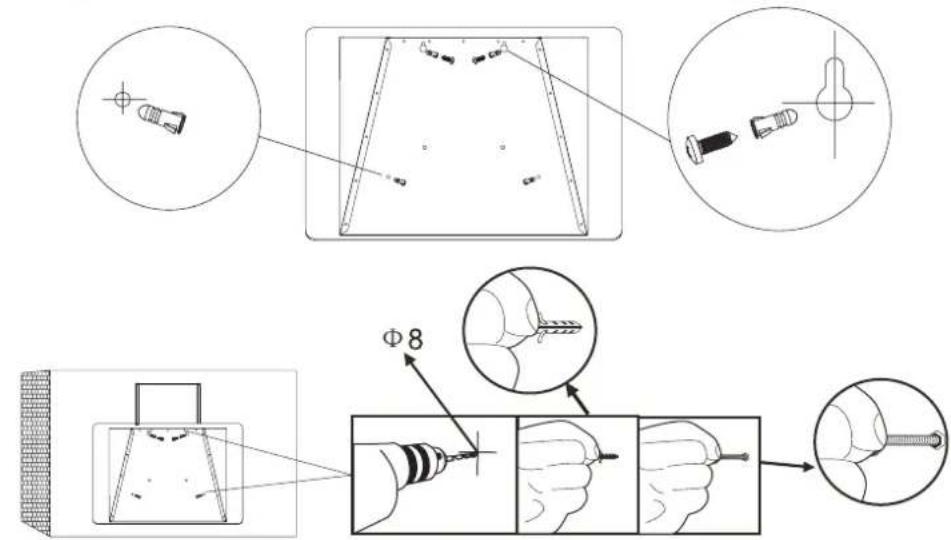

1. Richten Sie das Gerät entsprechend der Abbildung an der Wand aus. Bohren Sie mit Hilfe der Schablone vier Löcher (Durchmesser 8 mm) in die Wand. Befestigen Sie nun die 4 Schrauben mit den Dübeln in den Löchern. Der Abstand Schraubenkopf ↔ Wand muss 10 mm betragen.

!WARNUNG!

Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

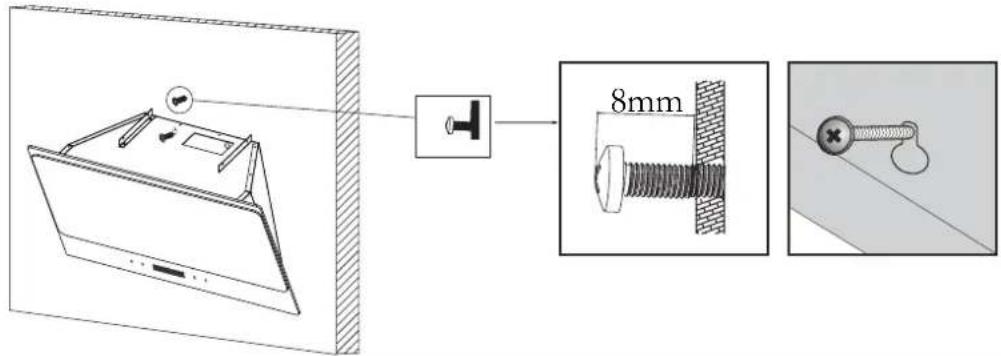

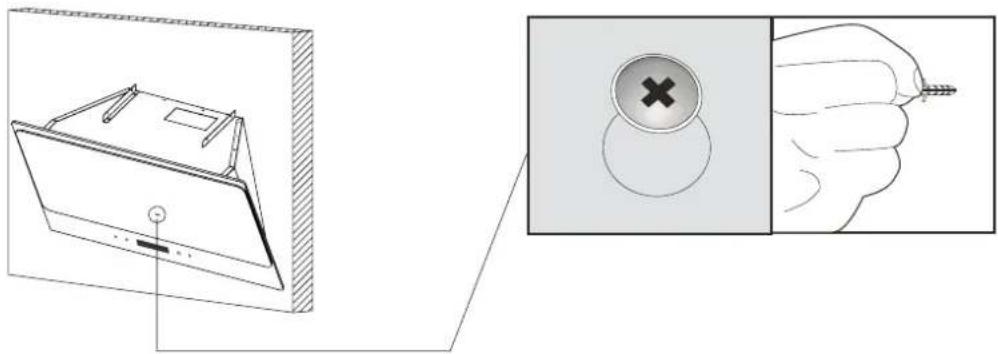

1. Hängen Sie das Gerät auf die 4 Schrauben und richten Sie es in aus. Der Abstand Schraubenkopf ↔ Wand muss 8 mm betragen.

1. Ziehen Sie die Schrauben fest. Nur die unteren.

1. Befestigen Sie die Kaminklammer und den äußeren Kamin mit den 4*10 Schrauben.

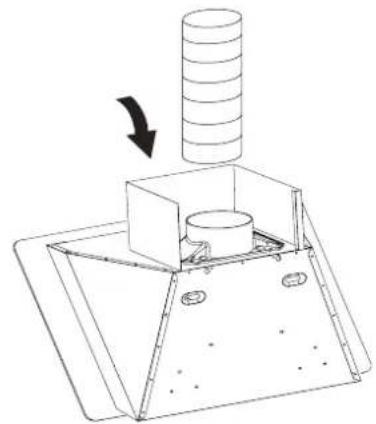

1. Verbinden Sie den Abluftschlauch mit dem Rückschlagventil.

1. Sie können die Abluftführung in verschiedene Richtungen legen. Beachten Sie hierzu die Sicherheitshinweise in dieser Bedienungsanleitung.

Vertikal. Falls sich Ihre Küche unter einem Dachboden befindet, können Sie den Abluftschlauch durch einen Schrank und den Dachboden zu einem Dachauslass verlegen.

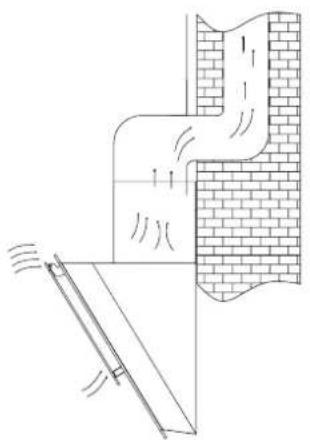

Horizontal. Falls sich über dem Gerät eine freie Außenwandfläche befindet, können Sie den Abluftschlauch durch die Wand zu einem geeigneten Wandauslass verlegen.

1. Befestigen Sie die Kaminklammer und den inneren Kamin mit den 4*10 Schrauben.

Befestigen Sie die Kaminklammer an der entsprechenden Stelle der Wand.

1. Bewegen Sie den inneren Kamin auf und ab und bestimmen Sie dessen geeignete Ausrichtung.

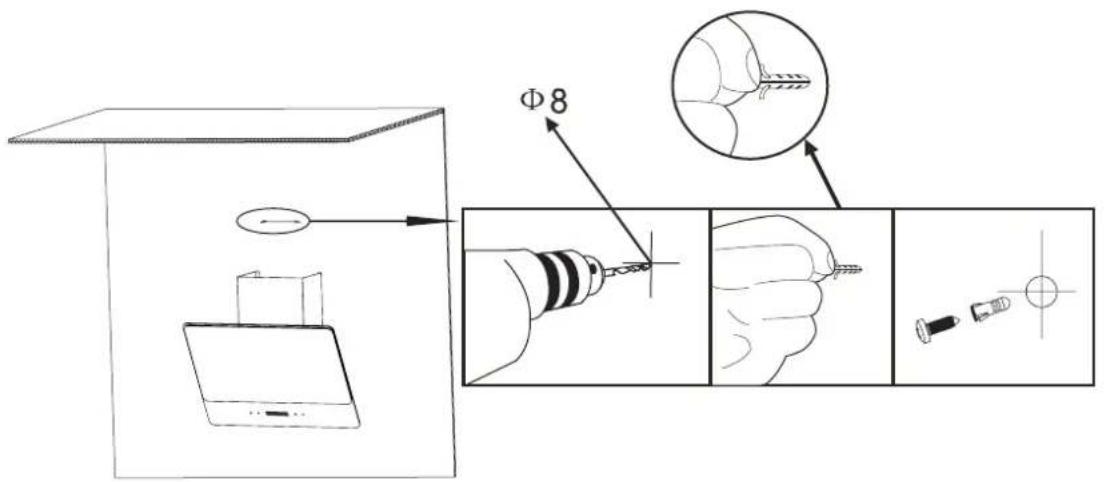

1. Bohren Sie mit Hilfe der Schablone zwei Löcher (Durchmesser 8 mm) in die Wand. Befestigen Sie nun die 2 Schrauben mit den Dübeln in den Löchern. Der Abstand Schraubenkopf ↔ Wand muss 10 mm betragen.

⚠️WARNUNG!

Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

13.Hängen Sie den inneren Kamin auf die 2 Schrauben und richten Sie ihn aus.

Ziehen Sie die Schrauben fest.

Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

Elektrischer Anschluss

⚠️ WARNING!

Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.

1. Betreiben Sie das Gerät nur mit 220\~240V/50Hz Wechselspannung.
2. Schließen Sie das Gerät ausschließlich an einer zugewiesenen, ordnungsgemäß geerdeten und gut zugänglichen Steckdose nahe an Ihrem Gerät an.
3. Das Gerät muss geerdet sein. Das Gerät ist mit einem 3-poligen Erdungsstecker ausgestattet. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren.
4. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.
5. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
6. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
7. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu dem Geschäft auf, in dem Sie das Gerät gekauft haben. Benutzen Sie ausschließlich Original-Ersatzteile.

Kohlefilter

1. Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung.

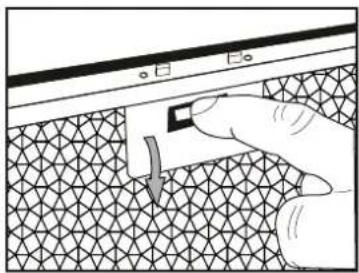

2. Entfernen Sie die Fettfilter.

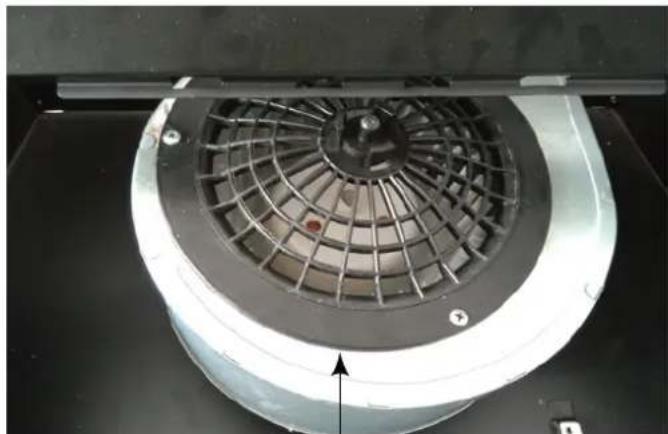

3. Installieren Sie den Kohlefilter MIZ 0031 auf der Oberseite des Motors (Bajonettverschluss).

1. Befestigen Sie die Fettfilter wieder.

2. Die Saugleistung wird durch die Kohlefilter vermindert.

3. Kohlefilter sind nicht Teil des Lieferumfangs.

4. VerwendenSieKohlefilternurbeiUmluftbetrieb.

5. BEDIENTAFEL

1

2

12:00

3

4

5

1 Schaltet den Motor auf langsam-mittel-schnell-langsam....
2 Schaltet den Motor auf schnell-mittel-langsam-schnell....
3 Display
4 Licht an/aus
5 Schaltet den Motor in den Standby-Modus

Nur bei laufendem Motor: Mit Sensor 5 können Sie eine Abschaltzeit einstellen. Berühren Sie + oder - zum Einstellen der Abschaltzeit (Einstellungsspanne von 1-9 Minuten). Durch nochmaliges Berühren verlassen Sie den Einstellmodus.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

⚠ VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab.

6. REINIGUNG UND PFLEGE

- Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

⚠️ WARNING!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Reinigen Sie gläserne Bestandteile ^1 nur mit einem geeigneten Glasreiniger.
4. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.

5. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.

6. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.

7. Benutzen Sie keine Scheuermittel.
8. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

⚠️ WARNING!

Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

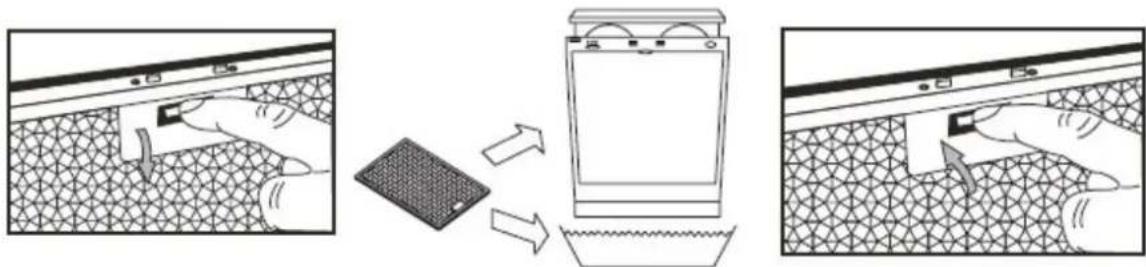

Ersetzen/Reinigen der Fettfilter

Metall/Aluminium

Die Metall-/Aluminiumfilter müssen nicht ersetzt werden. Einmal pro Monat vorsichtig von Hand reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. und keine Scheuermittel!

Reinigen Sie die Filter keinesfalls in einem Geschirrspüler; ansonsten beschädigen Sie die Filter.

Lassen Sie den Filter gründlich trocknen, bevor Sie ihn wieder vorsichtig einsetzen.

Austausch des Leuchtmittels

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dünnes Tuch oder dünne Stoffhandschuhe.

1. Ersetzen Sie umgehend ein defektes Leuchtmittel.
2. Trennen Sie das Gerät von der Stromversorgung.
3. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
4. Nehmen Sie den Befestigungsrahmen des Leuchtmittels ab, indem Sie ihn gegen den Uhrzeigersinn herausdrehen.
5. Nehmen Sie das alte Leuchtmittel aus dem Halter und ersetzen Sie es durch ein neues derselben Art und Leistung.
6. Drehen Sie den Befestigungsrahmen mit dem Uhrzeigersinn wieder fest.
7. Die maximale Leistung des Leuchtmittels darf nicht überschritten werden.

Erforderlicher Minimalabstand Leuchtmittel ↔ Gegenstände/Oberflächen wie z.B. Deckel, Ofenabdeckung etc. zur Vermeidung von Verbrennungen durch Aufheizung und zur Verhinderung möglicher Brandrisiken.

Verwenden Sie ausschließlich selbstschützende Leuchtmittel zur Verhinderung von Aufheizungen und Brandrisiken sowie zum Schutz vor UV-Strahlung.

Kohlefilter

Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

Die Leuchtmittel sowie alle Filter (Alu- Filter, Fettfilter, Filtermatten und Kohlefilter) unterliegen nicht der Garantie!

Austausch des Netzanschlusskabels

⚠️ WARNING!

Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

GEFAHR!

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, setzen Sie sich mit dem Geschäft in Verbindung, in dem Sie das Gerät gekauft haben.

VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

• Das Gerät ist mit dem Stromstecker n i c h t a angeschlossen.
  • Der Stromstecker ist locker.
  • Die Steckdose wird nicht mit Strom versorgt.
  • Die entsprechende Sicherung ausgeschaltet.

Beleuchtung leuchtet, aber der Motor läuft nicht.

• Lüftungsklappe blockiert.
- Motorlager defekt.

• Überprüfen Sie die fragliche n Steckdose, indem r Sie ein S an Gerät ebenda anschließen.
  • Überprüfen Sie die Sicherung.
• Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf ist dem Typenschild mit den Angaben Ihres Stromanbieters.

• Blockierung beheben.

- Motor ersetzen.

Der Motor riecht verdächtig.

- Motor defekt.

- Motor ersetzen.

Ölspuren.

• Einwegventil undicht.
• Übergang Basisschacht- Teleskopschacht undicht

• Einwegventil abdichten.

- Übergang mit geeignetem Mittel abdichten.

Gerät vibriert.

• Motor nicht fest montiert.
• Haube nicht richtig befestigt.

• Motor richtig befestigen.
• Haube richtig befestigen.

Ungenügende Abzugsleistung.

• Abstand Haube-Kochfeld zu groß.
- Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster.

• Haube tiefer hängen.
• Türen und/oder Fenster schließen.

Gerät ist instabil.

- Befestigungsbügel/-schrauben nicht fest montiert.

- Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

• unzureichende Größe der Abluftleitung.
• eine Verstopfung in der Abluftleitung.
• der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 mm betragen, da ansonsten die Leistung des Motors beeinträchtigt werden kann.
• falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
• falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
• Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen.
• Überprüfen Sie den Zustand und die Sauberkeit der Filter.
• Überprüfen Sie, ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.
• falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

8. TECHNISCHE DATEN

CH77060W CH77060S CH77090W CH77090S

Geräteart	Dunstabzugshaube
Max. Leistung/Abluftbetrieb	300,6 m3/h
Einbaubreite	60,00 cm / 90,00 cm
Drucktasten	5
Umluft-/Abluftbetrieb2	√	√
Leistung in W	60
Geräuschentwicklung in db/A	59
Fettfilter spülmaschinenfest	1*Aluminium,
Beleuchtung Menge/W/Art	2	2*1 LED
Anschlusswert	62W
Stromspannung	220~240V/50Hz
Teleskopkamin ausziehbar in cm	40,00-70,00
Geprüft	GS/LVD

CH77060W CH77060S

Abmessungen H/B/T in cm	78,0-108,0	60,0	31,3
Gewicht netto / brutto in kg	13,3		15,2

CH77090W CH77090S

Abmessungen H/B/T in cm	78,0-108,0	90,0	31,3
Gewicht netto / brutto in kg	16,0		18,5

Mitgeliefertes Zubehör: Rückschlagklappe, Abluftschlauch, Befestigungsmaterial, Bedienungsanleitung.

9. ENTSORGUNG

• Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde. Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen.
• Die im Gerät verwendeten Materialien sind recyclebar und mit entsprechenden Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz unserer Umwelt bei.

Verpackungsmaterial

Das Verpackungsmaterial ist recyclebar. Wir empfehlen die folgende Vorgehensweise:

• Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
• Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
• Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer entsprechenden Sammelstelle bringen.

⚠️ WARNING!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

Das bedeutet, dass diese Materialien bei einer fachgerechten Entsorgung

wiederverwendet werden können, wenn sie in einem entsprechend gekennzeichneten Sammelbehälter entsorgt werden.

Gerät

• Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll.
• Eine Mülltrennung ist hierbei notwendig, damit die einzelnen Bestandteile des Geräts einer entsprechenden Verwendung zugeführt werden können.
• Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll. Nutzen Sie die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen.
• Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesu und Ihr Wohlbefinden.

Setzen Sie sich mit Ihren örtlichen Behörden in Verbindung, um alle verfügbaren Informationen zur Mülltrennung zu erhalten.

Sicheres Entsorgen

• Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig!
• Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzste entfernen und entsorgen!
• Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden regionalen Entsorgungseinrichtungen.

10. GARANTIEBEDINGUNGEN

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzliche Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem erfasstige das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften, wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der

Gesundheit durch NEG oder seine Erfüllungsgehilfen.

Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck gewerblichen Nutzung erfolgt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit und/oder Lieferdatum nachzuweisen und uns oder in der Bundesrepublik

Deutschland dem Geschäft, in welchem das Gerät gekauft wurde, unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Mängel am Gerät, die nachweislich auf einem Material- oder Herstellung beruhen, werden durch das Geschäft, in welchem das Gerät gekauft wurde unentgeltlich behoben. Soweit der Mangel innerhalb von 6 Monaten auftritt, wird vermutet, dass ein Material- oder Herstellungsfehler vorliegt.

Im Rahmen der Garantie werden mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt. Geräte, die aufgrund ihrer Größe zumutbar im Pkw transportiert werden können, sind dem Geschäft, in welchem das Gerät gekauft wurde zu übergeben oder zuzusenden.

Wird die Nachbesserung von uns abgelehnt oder schlägt sie endgültig fehl, v innerhalb der Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist NEG berechtigt, ein ähnliches Gerät zu liefern.

Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher das Gerät gekauft hat; es sei denn, dass dem Verbraucher der Transport aufgrund der Größe des Geräts dorthin nicht zuzumuten ist.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises).

Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der NEG-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein NEG-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Ga Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Sofern sich ein Produktfehler als durch diese Garantie nicht gedeckt erweist, hat der Käufer die Kosten, die bei der Untersuchung des Geräts entstehel einschließlich etwaiger Arbeitskosten, zu tragen.

Sofern nach Information über das Nichteingreifen der Garantie und über die voraussichtlich entstehenden Kosten der Instandsetzung die Ausführung der Instandsetzung gewünscht wird, hat der Garantienehmer die Kosten für die Ersatzteil- und Arbeitslohnkosten zu tragen.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

August 2012

Edition und Übersetzung

Fangnetz Xanten

Am Schulzschof 10g 46500 Vanton (0040)2904
