Dalia CH22078XB - Dunstabzugshaube Respekta - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube (Kaminhaube)
Marke	Respekta
Modell	Dalia CH22078XB
Farbe	Schwarz (XB)
Stromversorgung	220-240 V ~ 50/60 Hz
Beleuchtung	LED, 2 W (rechteckiges Modul DBS-2/65-H-120/33)
Steuerung	Tastenfeld
Leistungsstufen	3 Stufen
Betriebsarten	Abluft und Umluft (mit Kohlefilter)
Filter	Metallfettfilter (waschbar), Kohlefilter (optional, nicht waschbar oder waschbar je nach Typ)

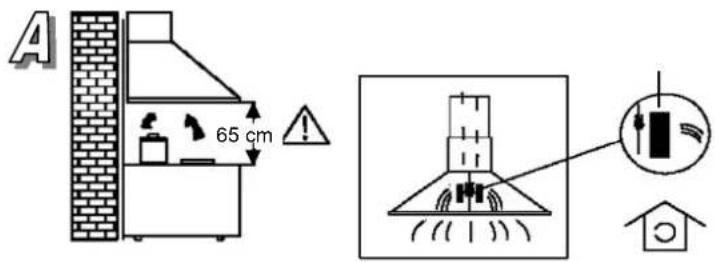

Mindestabstand zu Glaskeramik-Kochfeld	65 cm
Mindestabstand zu Gas-Kochfeld	70 cm
Mindestabstand zu Kohle-/Öl-/Holzfeuerung	85 cm
Abluftschlauchdurchmesser	150 mm (im Lieferumfang enthalten)
Gewicht	ca. 12 kg (Schätzung)
Abmessungen (Breite x Tiefe)	ca. 60 cm x 50 cm (Schätzung)
Garantie	Laut Garantiekarte des Händlers
Kundendienst	Modell-/Typenbezeichnung auf Typenschild im Inneren (hinter Fettfilter)

Häufig gestellte Fragen - Dalia CH22078XB Respekta

Wie wird die Dunstabzugshaube korrekt installiert?

Die Installation muss von einer qualifizierten Fachkraft durchgeführt werden. Beachten Sie die Mindestabstände zum Kochfeld (siehe Bedienungsanleitung). Der Abluftschlauch sollte kurz und gerade sein, mit einem Durchmesser von mindestens 120 mm. Bei Umluftbetrieb muss der Kohlefilter montiert werden.

Welche Mindestabstände müssen zwischen Kochfeld und Haube eingehalten werden?

Zu Glaskeramik- und Gusskochplatten: 65 cm, zu Gaskochfeldern: 70 cm, zu Kohle-/Öl-/Holzfeuerungen: 85 cm.

Wie reinige ich die Fettfilter?

Metallfettfilter können von Hand oder in der Geschirrspülmaschine bei 60 °C gereinigt werden. Verwenden Sie keine korrosiven Spülmittel. Lassen Sie die Filter gründlich trocknen, bevor Sie sie wieder einsetzen. Papierfilter müssen monatlich ersetzt werden.

Wann muss der Kohlefilter ausgetauscht werden?

Herkömmliche Kohlefilter (nicht waschbar) müssen alle 3 Monate ersetzt werden. Waschbare Kohlefilter können bis zu 3 Jahre verwendet werden, müssen aber monatlich gereinigt und bei 100 °C im Backofen reaktiviert werden.

Wie wechsle ich die LED-Beleuchtung?

Die LED-Lampen dürfen nur von einer qualifizierten Fachperson ausgewechselt werden. Trennen Sie das Gerät vom Stromnetz, entfernen Sie den Metallfilter, drücken Sie das Lampenmodul von innen heraus und trennen Sie den Stecker. Setzen Sie das neue Modul ein und verbinden Sie die Stecker.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie, ob der Stecker in der Steckdose steckt, ob ein Stromausfall vorliegt oder ob die Sicherung durchgebrannt ist. Ist die Lüftungsklappe blockiert? Wenn nichts hilft, rufen Sie den Kundendienst.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, dafür muss vor Gebrauch der Kohlefilter am Lüftermotor montiert werden. Der Kohlefilter absorbiert Küchengerüche. Die Abluft wird dann in den Raum zurückgeführt.

Warum ist die Saugleistung schwach?

Mögliche Ursachen: Die Fettfilter sind verschmutzt, der Kohlefilter ist gesättigt, der Abluftschlauch ist verstopft oder zu klein (mind. 120 mm), der Raum ist nicht ausreichend belüftet (Unterdruck). Reinigen oder ersetzen Sie die Filter und prüfen Sie die Abluftleitung.

Darf unter der Dunstabzugshaube flambiert werden?

Nein, Flambieren ist wegen Brandgefahr strengstens verboten. Offene Flammen können das Fett in den Filtern entzünden und einen Küchenbrand verursachen.

Wie finde ich die Modellnummer meiner Haube?

Das Typenschild mit Modell- und Typenbezeichnung befindet sich im Inneren des Gerätes hinter dem Fettfilter. Entfernen Sie den Filter, um es zu sehen.

BEDIENUNGSANLEITUNG Dalia CH22078XB Respekta

Bedienungs- & Installationsanleitung Dunstabzugshauben

wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment.

Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanleitung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.

Diese Bedienungsanleitung ist verschiedenen Gerätetypen angepasst, daher finden Sie darin auch die Beschreibungen von Funktionen, die Ihr Gerät evtl. nicht enthält.

Für Schäden an Personen oder Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation des Gerätes zurückzuführen ist, übernimmt der Hersteller keinerlei Haftung.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen, die der Bedienerfreundlichkeit und dem Schutz des Benutzers und dem Gerät dienen und einem aktuellen technischen Standard entsprechen.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an den Kundendienst. Dieser wird Ihnen gerne weiterhelfen.

CE-Konformitätserklärung

Der Hersteller der/des hierin beschriebenen Produkte(s) auf welche(s) sich diese Erklärung bezieht, erklärt hiermit in alleiniger Verantwortung, dass diese(s) die einschlägigen, grundliegenden Sicherheits-Gesundheits- und Schutzanforderungen der hierzu bestehenden EG Richtlinien erfüllen und die entsprechenden Prüfprotokolle, insbesondere die vom Hersteller oder seinem Bevollmächtigten ordnungsgemäß ausgestellte CE-Konformitätserklärung zur Einsichtnahme der zuständigen Behörden vorhanden sind und über den Geräteverkäufer angefordert werden können.

Der Hersteller erklärt ebenso, dass die Bestandteile der/des in dieser Bedienungsanleitung beschriebenen Geräte(s), welche mit frischen Lebensmitteln in Kontakt kommen können, keine toxischen Substanzen enthalten.

KAMIN HAUBEN

K a p i t e l

1. Hinweis-Symbol-Erklärung 1-2
   Vorsicht, Gefahren 2
2. Bestimmungsgemäße Verwendung 2
3. Hinweise zum Umweltschutz---- 2
4. Hinweise und allgemeine Ratschläge 3
5. Vor Benutzung der Dunstabzugshaube 3
6. Benutzung der Dunstabzugshaube / Sicherheitshinweise---- 3
7. Reinigung und Pflege 4
8. Auswechseln der Lampen---- 5
9. Störung - was tun wenn... 5
10. Kundendienst 6
11. Installation----6

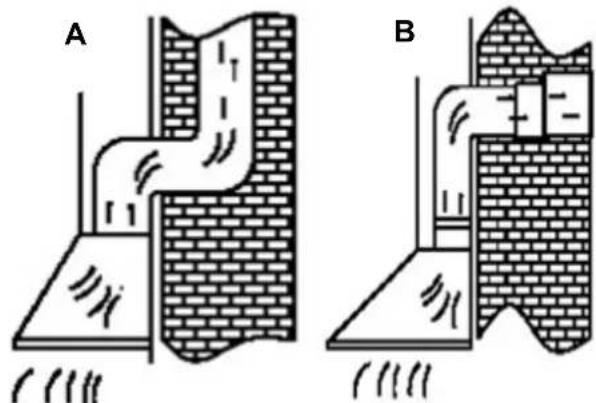

12. Abluftleitung 7
13. Garantie 7

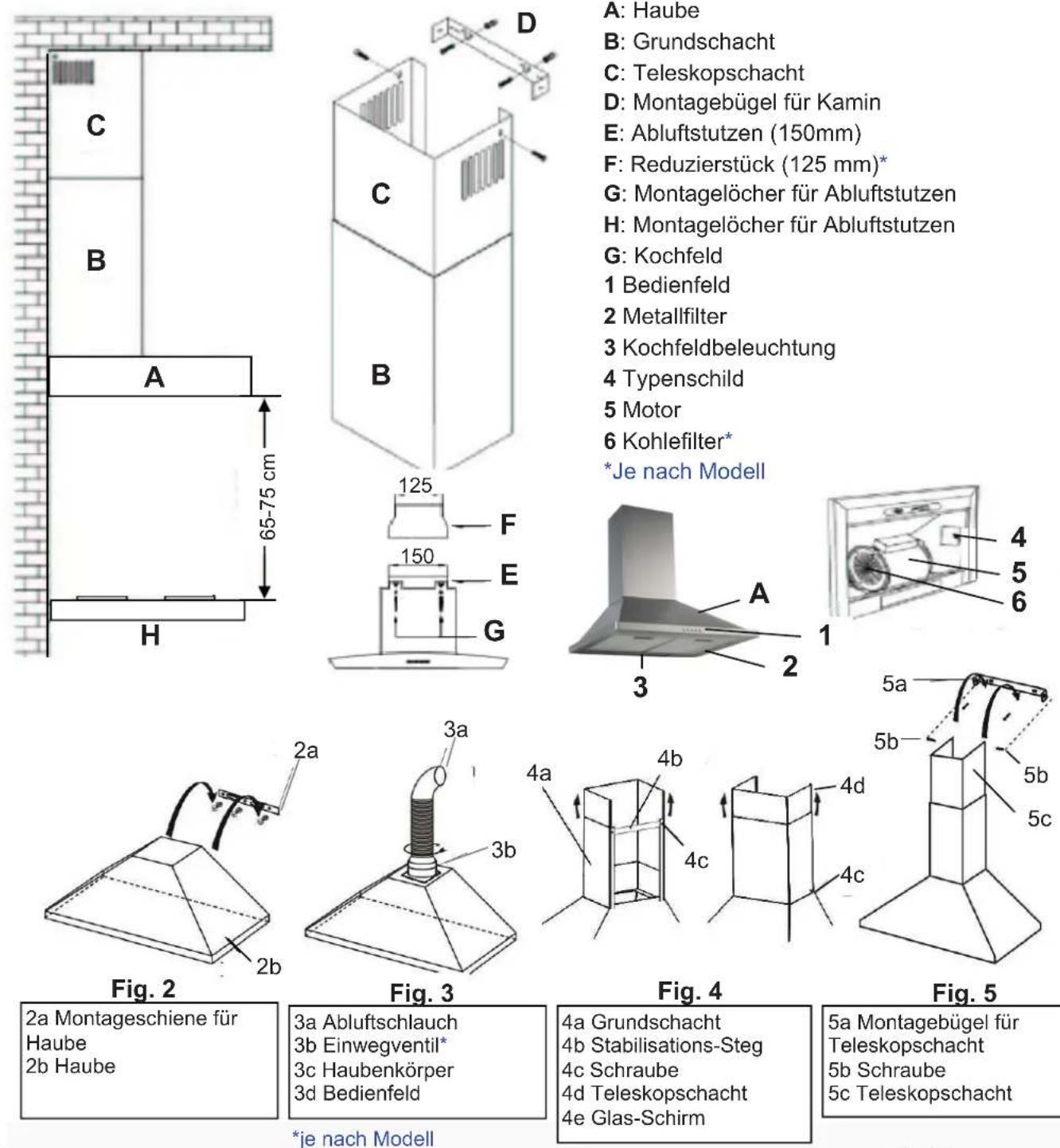

14. Gerätekomponenten 8

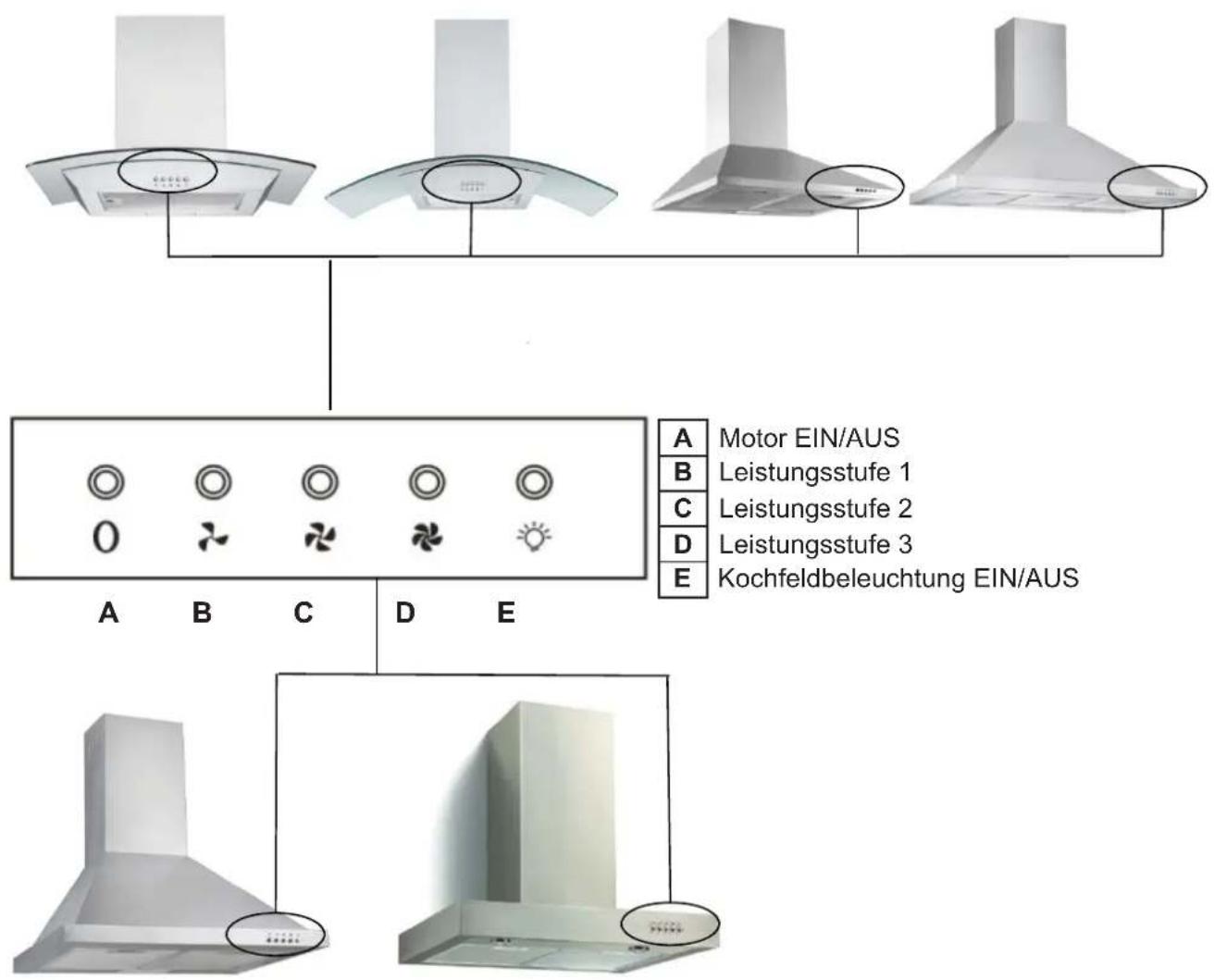

15. Gerätebedienung (Tasten-/Schalterfunktionen)---- 9
16. Problembehandlung----10
17. Instruktionen zum Auswechseln der Lampen---- 11
18. Allg. Montageanleitung KAMIN HAUBEN 12

Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen.

Sie werden so mit Ihrem neuen Gerät schneller und besser vertraut. Markieren Sie die für Sie wichtigen Stellen. Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darin nachschlagen können und es möglichen Geräte-Folgebesitzern weitergeben können.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Wartung viele Jahre dienen wird.

Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt. Sie sind für den Gebrauch im Haushalt ausgelegt.

Bei gewerblichem Gebrauch reduzieren sich die Garantie und Gewährleistung um 50 %

1. Hinweis-Symbol-Erklärung

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die nachstehenden Hinweis-Symbole haben folgende Bedeutung:

Dieses Symbol ist ein Sicherheitshinweis.

Sie finden es insbesondere bei allen Beschreibungen der Arbeitsschritte, bei welchen Gefahr für Personen entstehen kann.

Beachten Sie diese Sicherheitshinweise und verhalten Sie sich entsprechend vorsichtig.

Geben Sie diese Warnungen auch an andere Benutzer weiter.

Dieses Symbol ist ein Warnhinweis

Sie finden es bei der Beschreibung der Arbeitsschritte, die besonders zu beachten sind, damit Beschädigungen an den Geräten verhindert werden können. Geben Sie auch diese Sicherheitshinweise an alle Gerätebenutzer weiter.

Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem.

Vorsicht, Gefahren

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein
• Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch Kinder ist nur unter Aufsicht von erwachsenen erlaubt.
• Die Bedienung des Geräts durch physisch, sensorisch oder mental beeinträchtigte Personen ist nur unter Aufsicht von für deren Sicherheit verantwortlichen Personen erlaubt.
• Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist ausschließlich dafür zu verwenden.
  • Die Installation ist durch qualifiziertes Fachpersonal vorzunehmen.
• Das Gerät und die Filter sind regelmäßig zu reinigen um einwandfrei funktionieren zu können. Bitte das Kapitel "Reinigung und Pflege" beachten.
• Fett oder ölhaltige Filter stellen große Brandgefahr dar.
• Das Gerät darf außen nur in ausgeschaltetem Zustand gereinigt werden.
• Für Reinigungen im Inneren des Geräts muss dieses vom Stromnetz getrennt werden.
• Flambieren unter Dunstabzugshauben ist unter keinen Umständen erlaubt.
• Bei Fehlfunktion des Geräts ist der Kundendienst zu benachrichtigen. Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren.
• Halten Sie den Raum gut durchlüftet, wenn sie das Gerät über einem Gasherd betreiben.
• Der Abluftschlauch des Gerätes muss in einem separaten Abluftschacht nach außen verlegt werden. Er darf durch keine andere Schächte oder Kamine verlegt werden.
• Lesen Sie die Bedienungsanleitung / Montageanleitung vor der Montage des Geräts gründlich durch.
• Prüfen Sie, ob die technischen Daten (V und Hz) auf dem Typenschild des Geräts mit denen Ihrer Hausinstallation übereinstimmen. Stimmen diese nicht überein, bringen Sie das Gerät an die Verkaufsstelle zurück. Bei diesbezüglicher Unklarheiten fragen Sie Ihren Stromversorger.
• Ein Garantienachweis ist ausschließlich durch den Garantieschein Ihres Händlers und oder die Kaufquittung zu erbringen.
  ängliche Teile am Gerät können heiße werden, wenn Kochgeräte darunter stehen.

2. Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im Haushalt bestimmt.

Der Hersteller haftet nicht für Schäden die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Dunstabzugshauben ziehen unangenehme Gerüche und Dampfe ab und schaffen eine angenehme Raumluft.

Fettpartikel, Wrasen und auch Feuchtigkeit werden vom Fettfilter aufgenommen.

Eine richtig bemessene Dunstabzugshaube verschafft ein angenehmes Raumklima ohne dass Zugluft entsteht und sorgt für eine erträgliche Luftfeuchtigkeit von 40-60%.

Achten Sie vor dem Einschalten des Gerätes darauf, dass kein offenes Kaminfeuer brennt. Es

fi181226atNEG

könnte sonst massive Rauchentwicklung in Ihrer Wohnung entstehen.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugsschacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

3. Hinweise zum Umweltschutz

3.1 Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar. Beachten Sie bei der Entsorgung die örtlichen Vorschriften.

Das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) stellt eine Gefahrenquelle für Kinder dar. Bewahren Sie das Verpackungsmaterial deshalb außerhalb der Reichweite von Kindern auf.

3.2 Entsorgung

Falls Sie dieses Gerät als Ersatz für ein altes Gerät erworben haben, entsorgen Sie Ihr Alt Gerät bitte gemäss den gesetzlichen Bestimmungen. Vor der Entsorgung muss das Gerät durch Abschneiden des Versorgungskabels untauglich gemacht werden. Zur Entsorgung ist das Gerät bei den zuständigen Sammelstellen abzugeben.

4. Hinweise und allgemeine Ratschläge

a) Vor Reinigungs- oder Instandhaltungsarbeiten ist die Stromversorgung der Dunstabzugshaube durch Abziehen des Steckers oder Ausschalten / Herausdrehen der Sicherung zu unterbrechen.
b) Die von der Abzugshaube angesaugte Luft darf nicht über das Abluftrohr der Heizung oder anderer, nicht elektrisch betriebenen Geräten abgeführt werden.
c) Unter der Dunstabzugshaube dürfen keine flambierten Gerichte zubereitet werden. Die offene Flamme könnte die Haube zerstören oder gar einen Küchenbrand verursachen.
d) Wenn Sie Speisen frittieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fangen könnte.
e) Eine konstante Instandhaltung gewährleistet einwandfreien Betrieb und optimale Leistung der Dunstabzugshaube.
f) Stellen Sie sicher, dass der Raum ausreichend belüftet ist.
g) Reinigen Sie die schmutzigen Oberflächen regelmäßig von Verkrustungen.
h) Reinigen oder ersetzten Sie den Filter regelmäßig.
i) Bitte auch Kapitel "Vorsicht, Gefahren" beachten
Der Abluftschlauch darf nicht aus brennbarem Material sein, oder solches enthalten.
- Prüfen Sie, ob die Abzugshaube während des Transports beschädigt wurde.
Die Installation, der elektrische Anschluss und rbindungen der Abzugsleitungen muss unter

5. Vor Benutzung der Dunstabzugshaube

Beachtung der Herstellervorschriften und unter Einhaltung der örtlichen Vorschriften von einer ausgewiesenen Fachkraft ausgeführt werden.

6. Benutzung der Dunstabzugshaube

6.1 Sicherheitshinweise zum Gebrauch

Während des Betriebes der

Dunstabzugshaube müssen die Fettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern.

• Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden.
  Bei offenen Gasflammen können Teile des Gerätes durch die aufsteigende Hitze beschädigt werden.
• Flambieren unter der Dunstabzugshaube ist wegen Brandgefahr nicht erlaubt. Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.
• Frittieren oder das Arbeiten mit Ölen und Fetten unter der Dunstabzugshaube darf wegen Brandgefahr nur bei ständiger Beaufsichtigung geschehen.
  Achtung! Bei mehrfach verwendetem Öl steigt das Risiko der Selbstentzündung.
• Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten den/die Filter oder sonstige Geräteteile beschädigen oder gar einen Brand auslösen.

6.2 Im Abluft Betrieb:

Die angesaugte Luft wird durch den Abluftschlauch ins Freie geblasen.

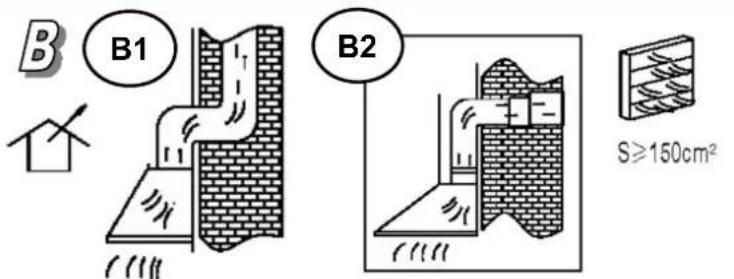

Dafür muss in Ihrem Haus ein Abluftschacht bzw. ein ins Freie führendes Abluftrohr vorhanden sein.

Bei Abluftbetrieb der Dunstabzugshaube

und Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) muss für ausreichende Frischluftzufuhr im Aufstellraum gesorgt werden. Befragen Sie in jedem Fall den zuständigen Kaminkehrer Meister.

Falls kein fest installiertes Abluftrohr oder kein Abluftschacht vorhanden ist, müssen Sie die Abzugshaube auf Umluft Betrieb umrüsten.

(Siehe Kapitel 11.3)

6.3 Im Umluft Betrieb:

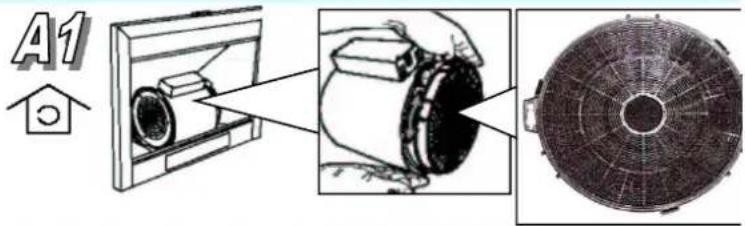

Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv-Kohlefilter genannt) gefiltert und im

Raum umgewälzt. Der Kohlefilter hält die beim Kochen entstehenden Gerüche fest.

Die filtrierte Luft wird durch Luftöffnungen seitlich oder nach oben, zurück in die Küche ausgestoßen. Wird die Dunstabzugshaube im Umluft Betrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Das Gerät einige Minuten vor Beginn der nvorgänge einschalten.

Es ist sowohl bei Abluft- als auch bei Umluft Betrieb empfehlenswert, das Gebläse nach dem Kochen noch ca. 5 bis 10 Minuten weiter laufen zu Damit wird die Küchenluft von verbleibenden Wrasen und Gerüchen befreit.

1. Für eine bessere Leistung der Dunstabzugshaube den Dampfsammler (soweit vorhanden) herausziehen.
2. Stellen Sie die Geschwindigkeit des Gebläses je nach der abzusaugenden Rauch- oder Dampfmenge ein.
3. Die Dunstabzugshaube erst ca. 5 bis 10 Minuten nach Beendigung des Kochvorgangs wieder ausschalten.
4. Den Dampfsammler (soweit vorhanden) wieder einsetzen.

Nachlauffunktion

Wenn ihr Gerät mit einer Nachlauffunktion ausgestattet ist, können Sie diese mit einer zusätzlichen Taste im Bedienfeld aktivieren.

7. Reinigung und Pflege

Vor jeder Installations- Wartungs- oder Reinigungsarbeit die Dunstabzugshaube vom Elektronetz trennen indem Sie: Den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten oder die Schraubsicherung aus der Hausinstallation ganz herausschrauben

• Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gesäubert werden.
- Verwenden Sie bei mattschwarz lackierten Geräten keine Alkoholhaltige Reinigungsmittel. Diese könnten Verfärbungen verursachen.
- Bei Nichtbeachtung der Wartungs- und Reinigungshinweise besteht infolge von Fettablagerungen Brandgefahr.

• Die an Ihrem Gerät vorhandenen Fettfilter sind regelmäßig zu reinigen bzw. zu ersetzen. Fettgesättigte Filter können schnell Feuer fangen und verbreiten zudem unangenehme Gerüche.
• Mit Schmutzpartikeln zugesetzte Fettfilter können die Funktion des Geräts stark beeinträchtigt.
• Im Bereich der Bedienelemente nicht zu feucht reinigen um ein Eindringen von Nässe in die Elektronik zu vermeiden.

Besondere Hinweise für Geräte mit Istahlgehäuse

Zur Reinigung der Edelstahlflächen eignet sich ein im Handel erhältliches, nicht scheuerndes Edelstahl-Reinigungsmittel.

Um ein schnelles Wiederverschmutzen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel empfehlenswert. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Verwenden Sie im Bereich der Bedienelemente hen Fall Edelstahl-Reinigungsmittel.

Bei der Reinigung von Metallfettfiltern darauf, dass das Gitter nicht beschädigt wird. Durch des Reinigen oder durch die Verwendung von diesen Reinigungsmitteln können ränderungen der Metalloberfläche auftreten. Haben keinen Einfluss auf die Filterfunktion und kein Reklamationsgrund.

7.1 Ersetzen der Fettfilter

Die Fettfilter müssen von Zeit zu Zeit ersetzt werden. Hierzu gelten folgende Regeln:

• Papier-Fettfilter monatlich ersetzen

- Papier-Fettfilter mit Alarm alle zwei Monat oder sobald die Farbe der Oberfläche durch die Gitteröffnungen sichtbar wird wechseln. Dieser Filter ist auf einer Seite farbig, diese Farbe darf nach dem Einsetzen durch die Gitteröffnungen nicht sichtbar sein.

- Schaumstoff Fettfilter einmal im Monat in warmem Seifenwasser 1-2 Stunden einweichen lassen, nicht ausdrücken, den Vorgang eventuell wiederholen und den Filter spätestens nach 5-6 Waschvorgängen durch einen neuen Filter ersetzen.

- Metall-Fettfilter müssen bei Übersättigung nicht ersetzt, jedoch einmal monatlich von Hand oder im Geschirrspüler (60°) gereinigt werden. (bitte keine korrosiven Spülmittel verwenden) Filter gründlich

trocknen lassen und vorsichtig wieder in die Abzugshaube einsetzen

Vermeiden Sie alkalische Geschirrspülmaschinen Reiniger (pH-Wert über 7).

• Kohlefilter

a) Herkömmliche Kohlefilter (in der Regel runde Form) können weder gewaschen, noch regeneriert werden.

Sie müssen bei normaler Benutzung alle 3 Monate oder je nach Kochgewohnheit früher ersetzt werden.

b) Wasch- und reaktivierbare Kohlefilter (in der Regel eckige Form) einmal im Monat mit normalem Spülmittel im Intensiv-Spülprogramm (bei höchster Temperatur) im Geschirrspüler reinigen.

Wasch- und regenerierbare Kohlefilter absorbieren Küchengerüche, bei monatlicher Reinigung, für maximal 3 Jahre. Danach ist der Filter durch einen Neuen zu ersetzen.

Reinigen Sie wasch- und regenerierbare Kohlefilter separat, damit sich keine Speisereste in ihm absetzen, welche später unangenehme Gerüche verursachen können.

Nach der Reinigung ist der wasch- und regenerierbare Kohlefilter zu reaktivieren. Dies geschieht indem sie den gereinigten Filter für 10 Minuten bei 100°C im Backofen trocknen.

Ob Ihr Kohlefilter wasch- und regenerierbar ist steht auf dessen Verpackung.

Trägt die Verpackung keinen Hinweis, enthält diese einen herkömmlichen, nicht waschbaren Kohlefilter.

Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch oder bei dessen Reinigung sämtliche frei einsehbaren, unteren Hauben Partien mit einem nicht zu aggressiven, fettlösenden Mittel. Zur täglichen Reinigung der äußeren Hauben Partien verwenden Sie ein weiches Tuch mit Spiritus oder einen nicht zu aggressiven Flüssig-Reiniger. Keinesfalls scheuernde Mittel benutzen.

Bei Nichteinhaltung der Anweisungen für die Reinigung der Abzugshaube und für den Austausch oder die Reinigung der Filter besteht Brandgefahr.

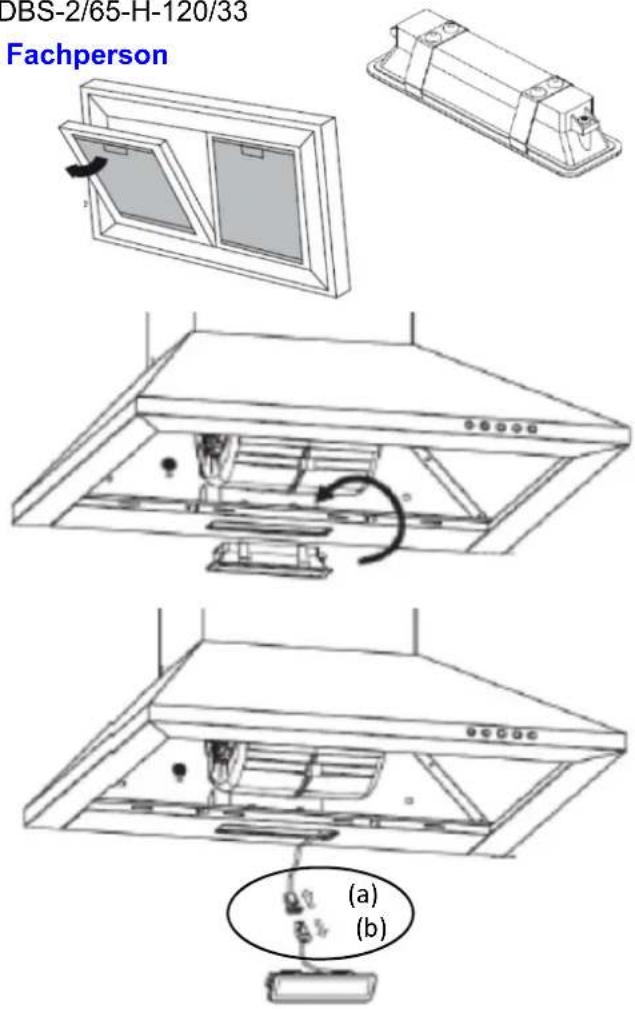

8. Auswechseln der Lampen

Achten Sie beim Auswechseln einer Lampe dass die neue Lampe keine höhere stung als die Originallampe Ihres Geräts hat.

8.1 Auswechseln der LED Lampen

Falls der Gerätedokumentation keine Anleitung zum Auswechseln von LED Lampen beiliegt, müssen Sie die Lampe aus Sicherheitsgründen durch den Kundendienst ersetzen lassen.

Siehe auch Kapitel "Kundendienst"

Wenn der Motor nicht funktioniert:

- Steckt der Stecker richtig in der Steckdose?

- Liegt ein Stromausfall vor?

- Ist die Sicherung durchgebrannt?

Wenn die Leistung der Haube unzureichend / das Betriebsgeräusch erhöht ist:

- Ist die Größe der Abluftleitung ausreichend?

- Ist der Abluftkanal verstopft?

- Der Querschnitt der Luftleitung (von Haube bis Mauerkasten inkl.) sollte 150 mm betragen. Eine Luftleitung mit geringerem Querschnitt kann evtl. die Leistung des Motors beeinträchtigen.

- Wenn der Mauerkasten mit einem Fliegengitter versehen ist, kann dies den Luftdurchfluss bremsen.

Sollte dies der Fall sein, bitte das Fliegengitter entfernen.

- Wenn die Abdeckplatte des Mauerkastens feste, sehr schräge Lamellen hat, sollte man die Platte entfernen, um festzustellen, ob sich das Problem damit löst.

- Setzen Sie eine Abdeckplatte mit beweglichen Lamellen in den Mauerkasten ein, da diese den Luftstrom am wenigsten behindert.

- Ist/sind der/die Filter sauber?

- Wurde der/die Kohlefilter vor über sechs Monaten eingesetzt?

Dann sollten Sie diese/n bitte wechseln.

- Wird die der Küche entnommene Luft durch genügend frische Luft ausgeglichen, damit sich im Raum kein Unterdruck aufbaut?

Wenn die Beleuchtung nicht funktioniert:

- Muss die Lampe ausgetauscht werden?

- Wurde die Lampe richtig montiert und sitzt sie bis zum Anschlag in der Fassung?

- Ist die Sicherung durchgebrannt oder ausgeschaltet?

Sollten alle obigen Prüfschritte keine Abhilfe en, liegt möglicherweise ein größeres sches Problem vor.

Machen Sie auf keinen Fall Reparaturversuche an elektrischen/elektronischen Komponenten des Geräts.

Rufen Sie den Kundendienst.

10. Kundendienst

Bei technischen Fragen zu Ihrem Gerät wenden Sie sich bitte an das Kundendienstbüro Ihres Händlers. Bevor Sie den Kundendienst anrufen, notieren Sie bitte die Modell/Typenbezeichnung Ihres Gerätes. Das Typenschild mit diesen Angaben befindet sich im Inneren des Gerätes (Fettfilter entfernen)

11. Installation

Vor der Installation des Geräts unbedingt beachten:

• Installation der Geräte nur an geeigneter Stelle
• Prüfen der Wand / Decke auf Tragfähigkeit und Belastbarkeit
• Prüfen des Verlaufs von elektrischen und anderen Leitungen auf und in der Wand bzw. Decke, um diese nicht anzubohren
• Prüfen des Zustandes und der Belastbarkeit der elektrischen Leitungen

Wir empfehlen die Installation des Geräts durch einen Fachmann.

Halten Sie bei der Installation der Abzugshaube die Mindestabstände zwischen Kochplatte und Abzugshaube genauestens ein (siehe Kapitel 11.1 "Installationsangaben") und folgen Sie der Nummerierung der Arbeitsschritte und der Zusatzanweisungen. Ausführung mit Luftabstoß nach außen (A- siehe auch Installationsangaben). Die Dämpfe werden über einen am Verbindungsring angeschlossenen Abluftschlauch nach außen abgesaugt.

Der Durchmesser des Abluftschlauchs muss mit dem des Verbindungsrings übereinstimmen. Wird ein Rauchrückschlagventil benutzt oder ist eins vorgesehen, prüfen Sie, ob es nach der Installation des Abluftschlauches frei öffnen und schließen kann. Die Abzugshaube kann mit einer (oberen) oder zwei (oberen und hinteren) Abzugsöffnungen ausgestattet sein.

Die Dunstabzugshaube ist in der Regel für den Gebrauch der oberen Abzugsöffnung, zum Einsatz als Ablufthaube vorgerüstet.

Die nicht benötigten Abzugsöffnungen sind mit einem Kunststoffdeckel versehen. Dieser Kunststoffdeckel kann durch Drehen gegen den

Urzeigersinn einfach entfernt und wahlweise auf einer anderen, nicht benötigten Abzug-Öffnung montiert werden.

11.1 Installationsangaben

Mindestabstand Unterkante Hauben Körper: zu Glaskeramik- und Gusskochplatten 65 cm zu Gaskochfeld 70 cm

zu Kohle- / Öl- / Holzfeuerung 85 cm.

Schließen Sie das Gerät erst dann an das netz an, wenn es ordnungsgemäß ert ist.

11.2 Verwendung der Abzugshaube als Ablufthaube (mit Luftabstoß nach Außen)

Sollte die Dunstabzugshaube werkseitig mit einem Kohlefilter ausgestattet sein, müssen Sie diesen entfernen.

Er ist nur für den Einsatz Ihrer Abzugshauben im Umluft Betrieb sinnvoll nutzbar.

11.3 Umrüstung der Abzugshaube in eine Umluft Haube

Wenn Sie das Gerät -soweit dafür ausgestattet- als Umluft Haube verwenden möchten, müssen Sie vor dem Gebrauch der Abzugshaube den/die Aktiv-Kohlefilter am Lüfter Motor montieren. Bei einigen Modellen ist/sind der/die Aktivkohlefilter im Lieferumfang enthalten.

Andernfalls müssen Sie sich den/die Aktivkohlefilter vom Lieferanten/Händler Ihrer Dunstabzugshaube beschaffen.

Wo zutreffend, muss die Abzugshaube im Inneren auf "Filterposition" umgeschaltet werden.

11.4. Elektrischer Anschluss

Prüfen Sie vor dem Anschluss der

Abzugshaube, ob die auf dem Typenschild angegebene Spannung (V) mit der Netzspannung Ihrer Wohnung übereinstimmt.

Installieren Sie das Gerät auf keinen Fall wenn ngaben auf dem Typenschild nicht mit Ihrer pannung übereinstimmen.

Das Typenschild befindet sich im Inneren der Abzugshaube, hinter dem Fettfilter.

Ist die Dunstabzugshaube mit einem Standardstecker versehen, schließen Sie diesen an eine gut zugängliche Standard-Steckdose an.

11.5 Montage des Kohlefilters

Die Montageanleitung für den Kohlfilter finden Sie in dessen Verpackung. Zur Montage des Kohlefilters entfernen Sie den/die Fettfilter, montieren den

Kohlefilter gemäss der diesbezüglichen Montageanleitung und setzen den/die Fettfilter wieder ein.

11.6 Montage der Dunstabzugshaube

Siehe Kapitel "Allg. Montageanleitung". oder allenfalls separat beiliegende Montageanleitung.

12. Abluftleitung

Der Abluftschlauch ist im Lieferumfang enthalten

Fig. A Abluft ins Freie
Fig. B Abluft über einen Luftschacht

• Die Abluftleitung sollte möglichst kurz und geradlinig sein.
- Der Durchmesser der Abluftleitung sollte nicht kleiner als 120 mm sein da ansonsten mit höherem Laufgeräusch oder verringerter Absaugleistung zu rechnen ist.
- Verwenden oder formen Sie nur Bögen mit großen Radien. Kleine Radien vermindern die Luftleistung der Abzugshaube.
- Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluftschläuche aus nichtbrennbarem Material

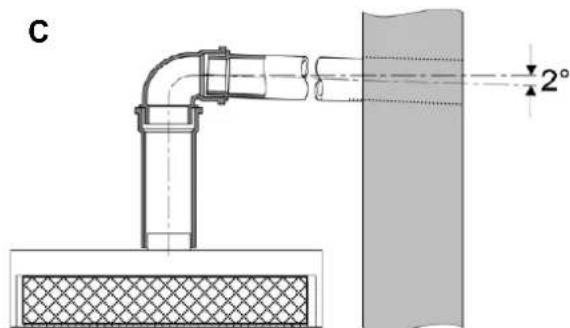

- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter bzw. ein Neigungswinkel von 2° eingehalten werden.

(Fig. C)

Es könnte sonst Kondenswasser in den Motor der Abzugshaube laufen.

• Wird die Abluft in einen Abluftkanal geführt, muss das Ende des Einführungsstutzens in Strömungsrichtung gelenkt werden.
• Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann ein starkes Temperaturgefälle innerhalb der einzelnen Leitungsbereiche auftreten. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.

13. Garantie

Beachten Sie die allgemeinen Garantiebedingungen und die Dauer der Garantie in der beiliegenden oder der beim Kauf vom Händler erhaltenen Garantiekarte.

Liegt Ihrer Gerätedokumentation keine Garantiekarte bei, so wenden Sie sich an Ihren Händler Auf Beleuchtungskörper wird keine Garantie gewährt.

Der Hersteller ist nicht verantwortlich für eventuelle Störungen, die durch Nichteinhaltung der vorgenannten Hinweise und Vorschriften entstehen sollten.

Der Hersteller arbeitet ständig an der Weiterentwicklung seiner Produkte. Bitte haben Sie deshalb Verständnis dafür, dass Änderungen in Form, Ausstattung und Technik vorbehalten bleiben.

14. GERÄTEKOMPONENTEN KAMINHAUBEN

JE NACH MODELL

A: Haube
B: Grundschacht
C: Teleskopschacht
D: Montagebügel für Kamin
E: Abluftstutzen (150mm)
F: Reduzierstück (125 mm)*
G: Montagelöcher für Abluftstutzen
H: Montagelöcher für Abluftstutzen
G: Kochfeld

1 Bedienfeld
2 Metallfilter
3 Kochfeldbeleuchtung
4 Typenschild
5 Motor
6 Kohlefilter*

*Je nach Modell

2a Montageschiene für Haube 2b Haube

3a Abluftschlauch 3b Einwegventil* 3c Haubenkörper 3d Bedienfeld

4a Grundschacht 4b Stabilisations-Steg 4c Schraube 4d Teleskopschacht 4e Glas-Schirm

5a Montagebügel für Teleskopschacht 5b Schraube 5c Teleskopschacht

*je nach Modell

HAUBE MIT GLAS- SCHIRM

Fig. 2

Fig. 3

Fig. 4

Abbildungen dienen nur zu Illustrations-Zwecken

15. GERÄTEBEDIENUNG

Tasten und Schalterfunktionen

1. Problembehbung

Fehler Lösung	mögliche Ursache
Beleuchtung ist an, aber Motor läuft nicht	Lüftungsklappe blockiert	Blockierung beheben
	Kondensator defekt	Kondensator ersetzen
	Motorlager defekt, klemmt	Motor ersetzen
	Motor riecht verdächtig	Motor ersetzen
Beleuchtung funktioniert nicht, Motor läuft nicht	Nebst obigen Ursachen sind folgende möglich:
	Lampen defekt	Lampen ersetzen
	Kein Strom, Gerätekabel nicht richtig angeschlossen	Sicherung kontrollieren, Kabel richtig anschliessen
Ölspuren	Einwegventil undicht	Einwegventil abdichten
	Übergang vom Grundschacht und Teleskopschacht undicht	Übergang mit geeignetem Mittel abdichten
Gerät vibriert	Motor nicht fest montiert	Motor richtig befestigen
	Haube nicht richtig fixiert	Haube gut fixieren
Ungenügender Luftabzug	Distanz zwischen Haube und Kochfeld zu gross	Haube tiefer hängen
	Zu viel Zugluft durch offene Fenster oder Türen	Türen und Fenster schliessen
Gerät ist instabil	Befestigungsbügel nicht fest montiert	Schrauben des Befestigungsbügels fest anziehen
	Befestigungsschrauben nicht fest angezogen	Befestigungsschrauben fest anziehen

17. Auswechseln der Lampe

respekta®

CH 0150 IXB

CH 0160 IXB

CH 0190 IXB

CH 22058 IXB / CH 22078 IXB

Die Dunstabzugshauben sind mit einem rechteckigen 220-240V, 2W LED Lampenmodul ausgerüstet

Der ILCOS D Code für das Lampenmodul lautet: DBS-2/65-H-120/33

! Das Modul darf nur von einer ausgewiesenen Fachperson ausgewechselt werden.

1 Gerät vom Stromnetz trennen

2 Metallfilter entfernen

3 Das Lampenmodul von innen aus dem Haubengehäuse herausdrücken.

4 Steckerverbindung (a) und (b) trennen.

5 Stecker der Ersatzlampe (a) mit dem Anschlusskabel (b) verbinden.

6 Lampenmodul bündig ins Haubengehäuse drücken.

respekta®

CH 22068 IXB / CH 22098 IXB / CH 22098-90 IXB

CH 44078-60 IXA / 44068-90 IXA

Diese Hauben sind mit 2 LED Lampen 220-240V, 2W (DBR-2/65-H-64) ausgerüstet.

! Die Lampe dürfen nur von einer ausgewiesenen Fachperson ausgewechselt werden.

1 Zum Auswechseln die Lampe mit einem Schraubendreher aus dem Haubengehäuse hebeln.

2 Die Lampe vom Lampenkabel trennen

3 Neue Lampe mit dem Lampenkabel verbinden und bündig in das Haubengehäuse drücken

Technische Änderungen vorbehalten

18. ALLG. MONTAGEANLEITUNG

Kamin Dunstabzugshaube

Sicherheitsabstand zwischen Kochfeld und Haube beachten. (Kapitel 11.1)

(A) Umluft-Filterbetrieb

(B) Abluftbetrieb

Achtung! Kohlefilter (A1) nur im Umluftbetrieb einsetzen

A Montage für Umluft Filterbetrieb

Gleiches Vorgehen wie unter nachfolgendem Kapitel B beschrieben. Die Schritte 5. und 6. entfallen jedoch.

Zudem setzen Sie vor Montage der Fettfilter 2a den/die Kohlefilter ein (Abb. A1)

B Montage für Abluftbetrieb

(B1) Über einen Abluftschacht durch das Hausdach
(B2) Seitlich durch die Hausmauer ins Freie

Vor Beginn der Montage die Fettfilter 2a entfernen und dann wie folgt vorgehen:

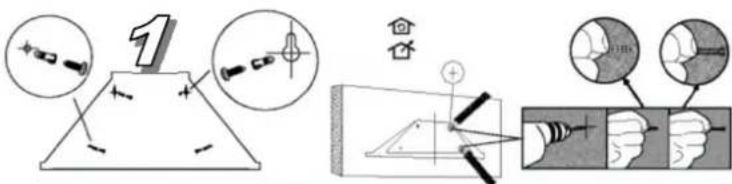

1. Mit Hilfe der Bohrschablone 1 die Löcher in die Wand bohren und Dübel setzen.

2. Schrauben bis auf ca.10 mm in die Dübel schrauben

3. Abluftstutzen 3a montieren

4. Haube an den Schrauben aufhängen und Schrauben festziehen
5. Abluftschlauch 3b am Abluftstutzen 3a befestigen

6. Endverlegung des Abluftschlauches vornehmen (siehe 6a bzw. 6b)

7. 2 Löcher für Montagebügel 7a bohren, Dübel setzen und Montagebügel an die Wand schrauben

8. Grundschacht 7b samt Teleskopschacht 7c auf die Haube setzen und befestigen, den Teleskopschacht bis an die Decke ausziehen und am Montagebügel 7a festschrauben (7e)
9. Gerätekabel am Netz anschließen
10. Fettfilter 2a montieren

Abbildungen dienen nur zu Illustrationszwecken. Form und zusammensetzung Ihrer Haube kann davon abweichen

Dear customer,
