BEDIENUNGSANLEITUNG ART221246 Smartbook

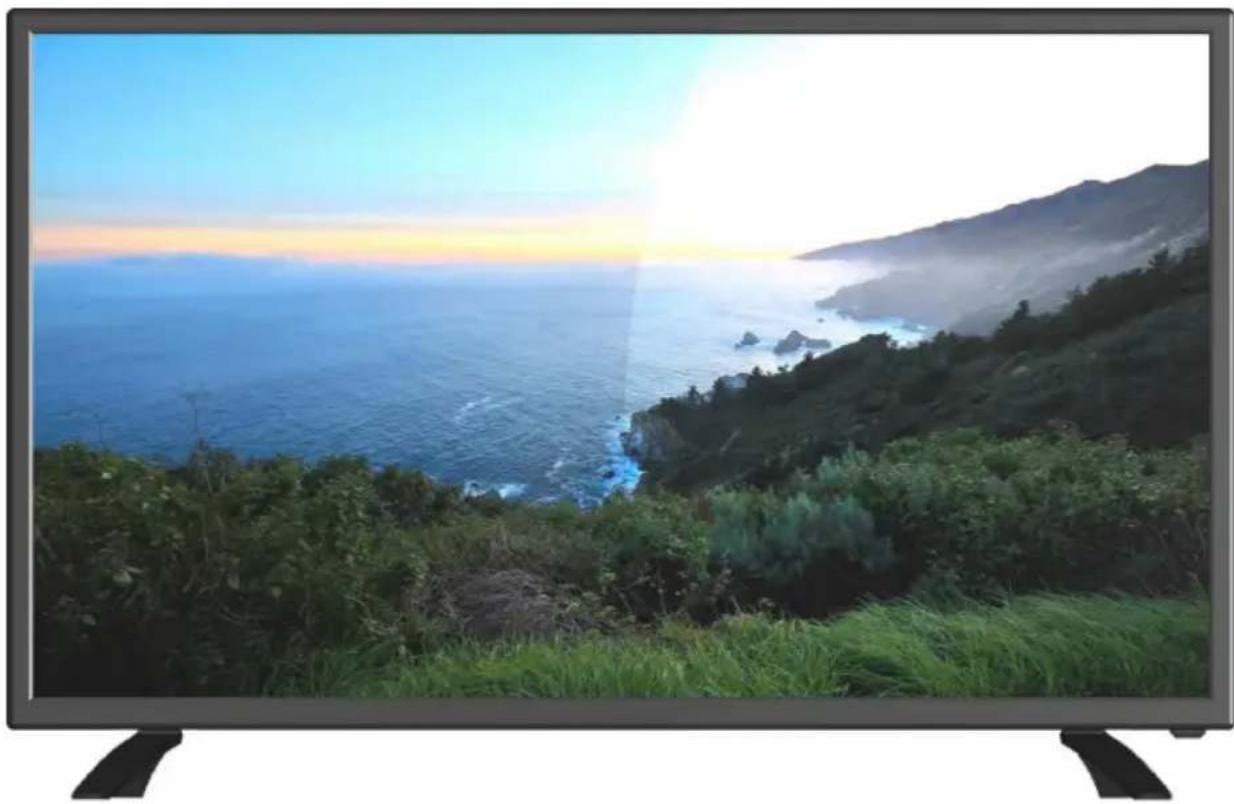

39.5-Zoll-BREITBILD-LED-FERNSEHER

MODELL-NR.: ART221246

Dieses Handbuch vor der Benutzung sorgfältig lesen und für künftiges Nachschlagen aufbewahren.

WICHTIGE ANLEITUNGEN

SICHERHEITSHINWEISE

Das Blitzsymbol mit Pfeil innerhalb eines Dreiecks warnt vor „gefährlicher Spannung“ im Produktinneren.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

VORSICHT: ZUR VERRINGERUNG DER STROMSCHLAGGEFAHR. ABDECKUNG (ODER RÜCKSEITE) NICHT ENTFERNEN. ES SIND KEINE VOM ANWENDER ZU WARTENDEN TEILE ENTHALTEN. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM WARTUNGSPERSONAL.

Das Ausrufezeichen innerhalb des Dreiecks weist warnend auf wichtige Anweisungen in den Produktunterlagen hin.

WARNUNG – ZUR VERRINGERUNG DER BRAND-, STROMSCHLAG-ODER ERNSTEN VERLETZUNGSGEFAHR:

• Wenn das Kabel beschädigt ist, lassen Sie es bitte vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person reparieren, um jegliche Gefahren zu verhindern.
  • Das Kabel sollte immer leicht zugänglich sein.
• Das Gerät darf keinem tropfenden oder spritzenden Wasser bzw. einer Flüssigkeit ausgesetzt werden und mit Wasser gefüllt Gegenstände, wie z. B. Blumenvasen, dürfen nicht auf das Gerät gestellt werden.
• Die normale Belüftung des Geräts darf für dessen Verwendungszweck nicht behindert werden.
• Belassen Sie immer einen Mindestabstand von 10 cm um das Gerät um eine ausreichende Belüftung zu gewährleisten.
• Offene Flammen, wie z. B. Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Das Gerät ist nur für die Verwendung in gemäßigtem Klima bestimmt.
• Das Produkt sollte fern von Hitzequellen wie Heizstrahlern, Heizkörpern, Öfen oder anderen Produkten (einschließlich Verstärkern), die Hitze entwickeln, aufgestellt werden.
• Reinigen Sie das Produkt nur wie vom Hersteller empfohlen (für weitere Einzelheiten siehe Abschnitt „Pflege“). Trennen Sie vor der Reinigung das Stromkabel von der Wandsteckdose.
• Trennen Sie das Stromkabel bei längerer Nichtverwendung von der Wandsteckdose.
• Gegenstände/Flüssigkeiten dürfen nicht auf das Produkt fallen bzw. spritzen.
• Betreiben Sie das Produkt nur mit dem mitgelieferten Stromkabel. Netzkabel sollten so verlegt werden, dass niemand darüber laufen kann und dass sie nicht durch Gegenstände abgeknickt werden, die darauf oder dagegen gestellt werden, wobei Steckern, Steckdosen und Punkten, an denen das Kabel aus dem Produkt austritt,

besondere Aufmerksamkeit geschenkt werden sollte.

• Wenn der NETZSTECKER oder ein Gerätekuppler als Trennvorrichtung verwendet wird, muss die Trennvorrichtung frei zugänglich bleiben.

• Unter folgenden Umständen darf das Produkt nicht verwendet werden:

• Wenn Netzkabel oder Netzstecker beschädigt sind.

• Falls Flüssigkeit darauf gespritzt oder ein Gegenstand auf das Produkt gefallen ist.
• Falls das Produkt Regen oder Wasser ausgesetzt war.
• Wenn das Produkt in Übereinstimmung mit der Bedienungsanleitung nicht betrieben werden kann.

• Wenn das Produkt fallen gelassen oder in irgendeiner Weise beschädigt wurde.

• Versuchen Sie nicht, das Produkt selbstständig zu warten; überlassen Sie Wartung und Reparatur einem Elektrofachhandel Ihrer Wahl.

• Wandsteckdosen, Verlängerungskabel oder Fachsteckdosen dürfen nicht überlastet werden.
• Dieses Gerät an eine Stromsteckdose mit Schutzleiter anschließen.

VORSICHT – ZUR VERRINGERUNG VON POTENZIELLEN PERSONEN- ODER PRODUKT-/SACHSCHÄDEN:

• Dieses Produkt ist ausschließlich für den nicht-kommerziellen, nicht-industriellen, persönlichen Gebrauch als Fernseher vorgesehen. Nutzen Sie dieses Produkt für keinen anderen Verwendungszweck.
• Setzen Sie das Produkt keinen starken Stößen, extremen Temperaturen oder länger einstrahlendem Sonnenlicht aus.
• Schützen Sie das Produkt vor magnetischen Gegenständen, Motoren und Transformatoren.
• Nicht im Freien bei unfreundlichem Wetter verwenden.
• Verwenden Sie den Fernseher nicht während der Autofahrt; dies ist gefährlich und in manchen Regionen widerrechtlich.

VERWENDUNG UND UMGANG MIT DER BATTERIE:

• VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie nicht korrekt oder nicht durch denselben bzw. einen gleichwertigen Typ ersetzt wurde.
• Die Batterie darf nicht übermäßiger Hitze, wie Sonnenschein, Feuer oder Ähnlichem, ausgesetzt sein.
• Unterschiedliche Batterietypen sowie neue und gebrauchte Batterien dürfen nicht gemischt werden.
• Die Batterie muss entsprechend der Polarität eingesetzt werden.
• Ist die Batterie aufgebraucht, muss sie aus dem Gerät entfernt werden.

• Die Batterie muss sicher entsorgt werden. Nutzen Sie dafür immer die bereitgestellten Sammelbehälter (fragen Sie Ihren Händler), um die Umwelt zu schützen.

• Batterien von Kindern und Haustieren fernhalten. Nur Erwachsene sollten mit Batterien umgehen.

• Batterien dürfen keinesfalls ins Feuer geworfen oder Feuer bzw. anderen Hitzequellen ausgesetzt werden.
• Batteriesicherheits- und Nutzungsanweisungen beachten.

Richtlinien für den Benutzer zur Entsorgung von elektrischen und elektronischen Geräten in der Europäischen Union.

Dieses Symbol auf dem Gerät oder Behälter zeigt an, dass dieses Gerät nicht mit dem üblichen Hausmüll zu entsorgen ist. Der Benutzer trägt die Verwantwortung für eine umweltgerechte Entsorgung dieser Art von Produkten, indem er es an eine Sammelstelle für die Wiederverwertung besonders von elektrischen und elektronischen Geräten bringt. Das Sammeln und Wiederverwerten von elektrischen Geräten trägt zur Bewahrung der natürlichen Ressourcen und zum Schutz der Umwelt und der Gesundheit bei. Für weitere Auskünfte über das Sammeln und Wiederverwerten von elektrischen und elektronischen Geräten wenden Sie sich an den Gemeinderat in Ihrer Region, der Auskunftsstelle für Haushaltsabfälle oder an die Kaufstelle, wo Sie dieses Gerät gekauft haben.

CE

Um mögliche Hörschäden zu vermeiden, nicht bei hoher Lautstärke über längere Zeit anhören.

ZUBEHÖR

BEDIENUNGSANLEITUNG....1

Fern-bedien-gerät....1

YPbPr Adapterkabel....1

Alle Abbildungen in diesem Handbuch dienen lediglich der Referenz; Geräteansicht und Bildschirm unterliegen dem Endprodukt.

INHALTSVERZEICHNIS

ERSTE SCHRITTE

SICHERHEITSHINWEISE....1-3

ZUBEHÖR....3

MERKMAL....5

HAUPTKOMPONENTEN....6-7

Fernbedienung....8-9

DIE FERNBEDIENUNG IN BETRIEB NEHMEN....10

GRUNDANSCHLUSS....11-15

BEDIENUNG

FUNDAMENTALE BEDIENUNG....16-22

HAUPTMENÜ....23-38

ERSTMALIGE INSTALLATION....23

DTV-MODUS....24-33

ATV UND ANDERE MODI....33

SATELLITENMODUS....34-37

PC/VGA-MODUS....38

Allegemeines

PFLEGE....39

Wandmontage....39

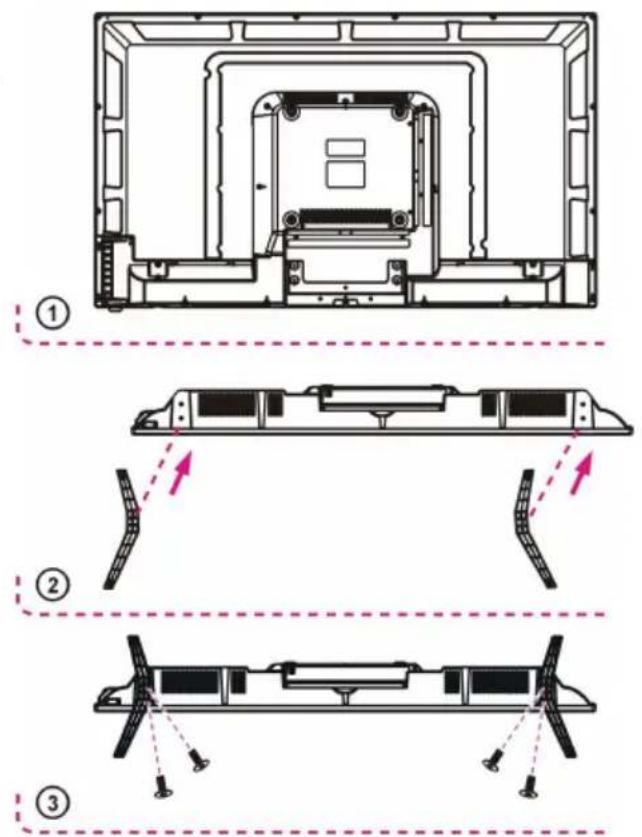

STANDFUSSINSTALLATION....40

SPEZIFIKATIONEN....41

Störungssuche....42

MERKMALE

39.5-Zoll-LED-Bildschirm

Dieses Gerät verfügt über einen integrierten LED-Bildschirm, der für scharfe Bilder und niedrige Strahlungswerte sorgt.

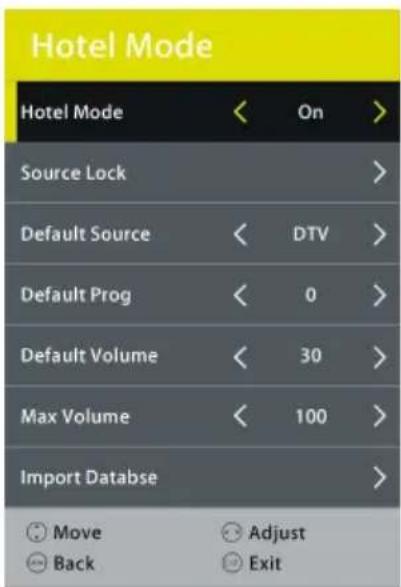

Mit Hotelsperre

Unterstützt den automatischen TV-Scan

Unterstützt den digitalen Sendungsempfang (DVB-T/T2/S2)

Unterstützt die Fernsehprogrammfunktion

Unterstützt VIDEOTEXT (Europa)

Unterstützt USB-Multimediawiedergabe

Unterstützt mehrsprachiges OSD (Bildschirmanzeige)

Unterstützt Fernbedienung mit allen Funktionen

Unterstützt HDMI-, SCART-, YPBPR-, AV-, VGA-, PC-AUDIO- und CI-Eingang

Unterstützt KOPFHÖRER- und KOAXIAL-Ausgang

Unterstützt die PVR-Funktion

Unterstützt die TIMESHIFT-Funktion

Mit abnehmbarem Standfuß

Mit externer Antennenbuchse

Mit eingebauten Lautsprechern

HAUPTKOMPONENTEN

HAUPTGERÄT

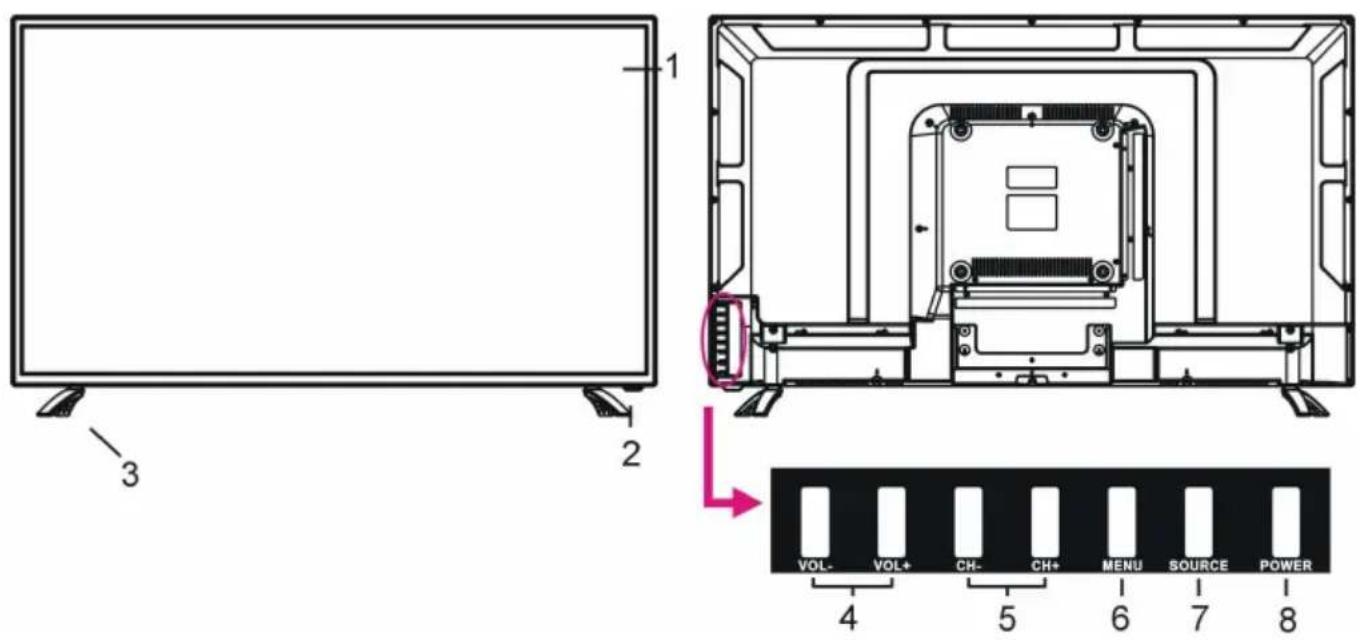

Vorderansicht

1 2 3 VOL- VOL+ CH- CH+ MENU SOURCE POWER 4 5 6 7 8

1. LED-Bildschirm
2. Fernbediensensor / Netzanzeige – Im Stand-by-Modus leuchtet die Anzeige rot; wird das Gerät eingeschaltet, leuchtet die Anzeige blau.
3. Standfuß
4. VOL+/- Taste – Erhöhen/Verringern der Lautstärke und zum Navigieren nach links/rechts.
5. CH+/- Taste – Auswählen des nächsten/vorherigen Programms und zum Navigieren nach oben/unten.
6. MENU-Taste – Aufrufen der Menü-Einstellungsseite.
7. SOURCE-Taste - Die Eingangsquelle auszuwählen.
8. POWER-Taste – AN-/AUSSCHALTEN des Fernsehers.

HAUPTKOMPONENTEN

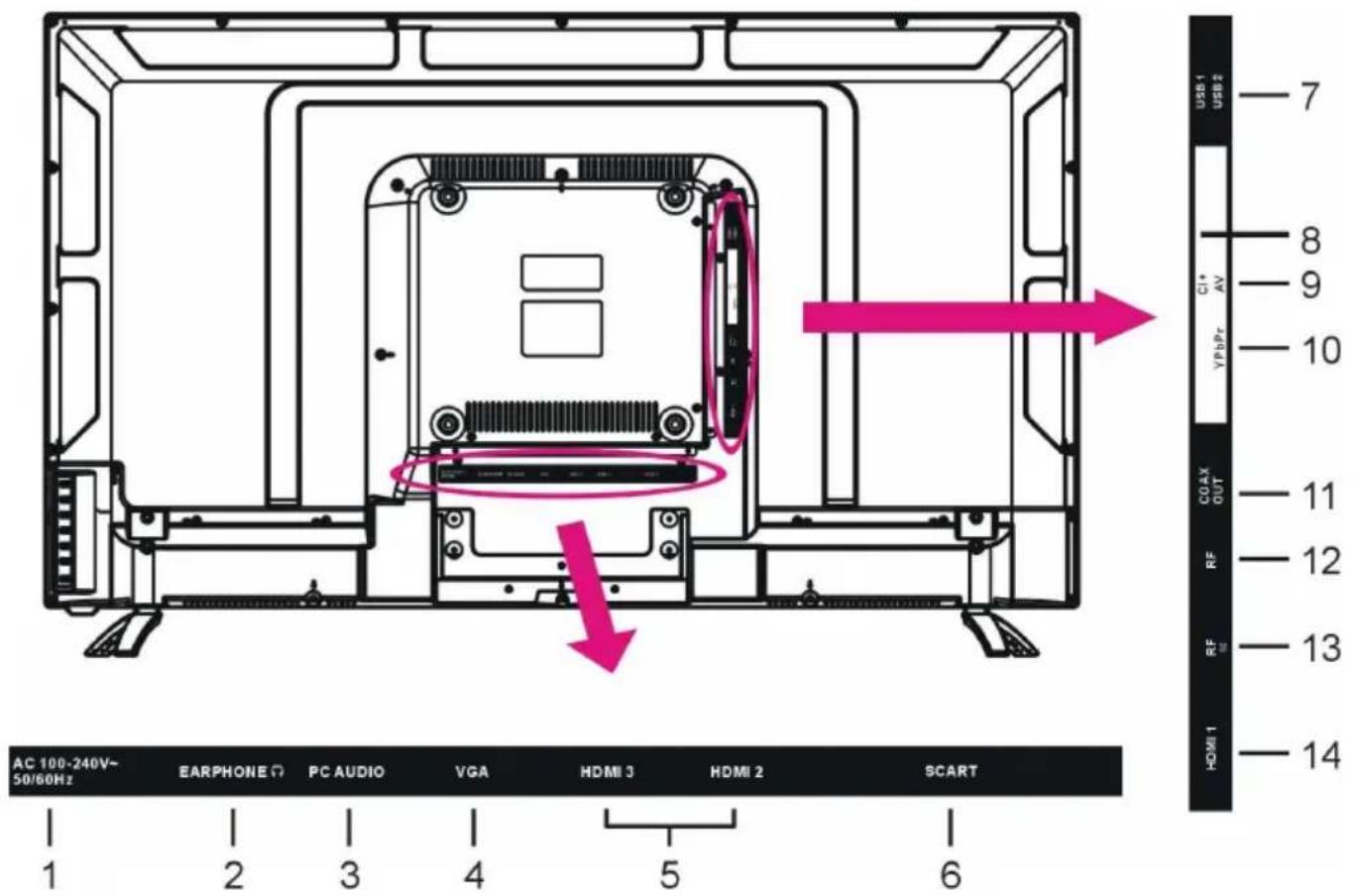

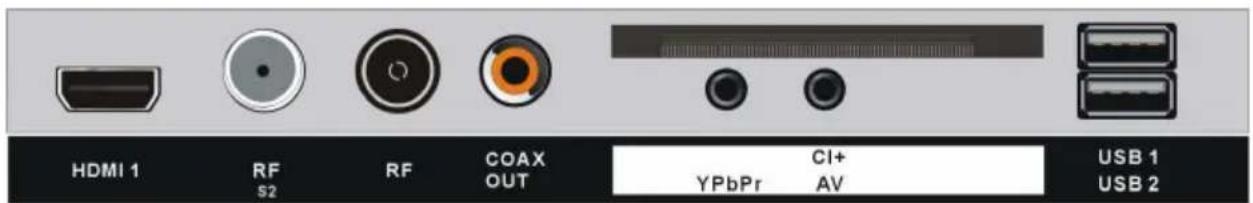

Rückansicht

AC 100-240V- 50/60Hz EARPHONE PC AUDIO VGA HDMI 3 HDMI 2 SCART 1 2 3 4 5 6 USB1 USB2 7 8 9 10 CV* AV YPbPr- COAX OUT 11 RF 12 RF 13 HDMI 1 14

1. Stromeingangsleistung
2. KOPFHÖRER-Anschluss
3. PC-AUDIO- Anschluss
4. VGA- Anschluss
5. HDMI 2\3- Anschluss
6. SCART- Anschluss
7. USB 1/2- Anschluss
8. Cl + - Anschluss
9. Mini-AV- Anschluss
10. Mini-YPbPr-Anschluss
11. KOAXIAL- Anschluss
12. RF- Anschluss – Zum Anschluss der externen Antenne (DTV \ ATV)
13. RF- Anschluss – Zum Anschluss der externen Satelliten-TV-Antenne (DVB-S2)
14. HDMI 1- Anschluss

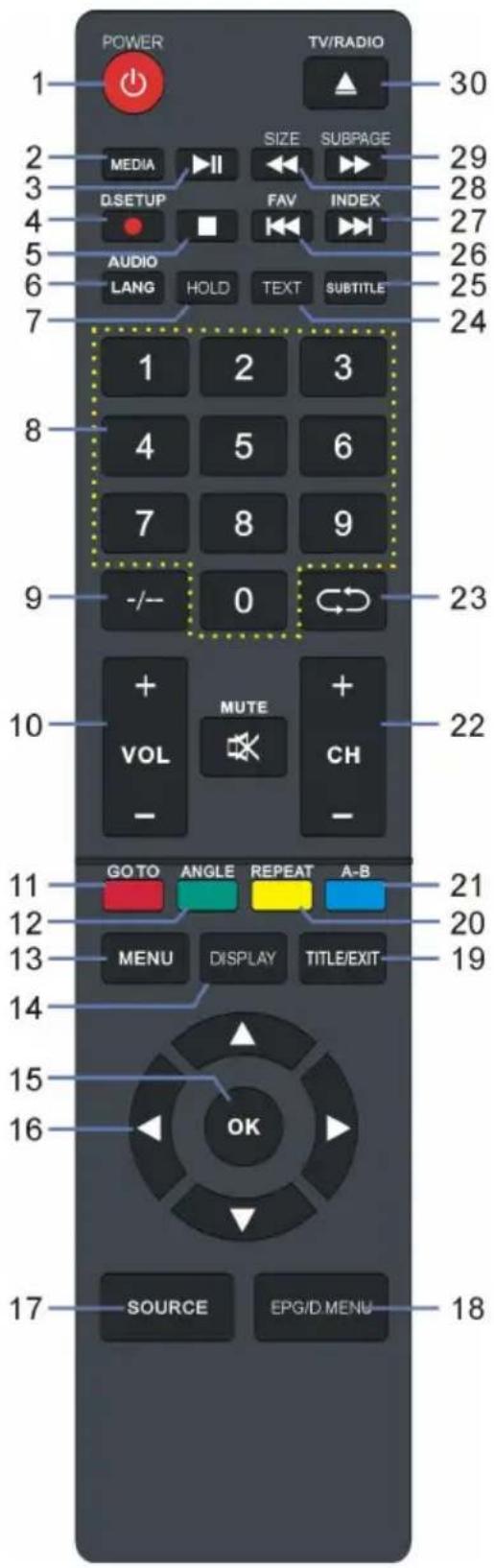

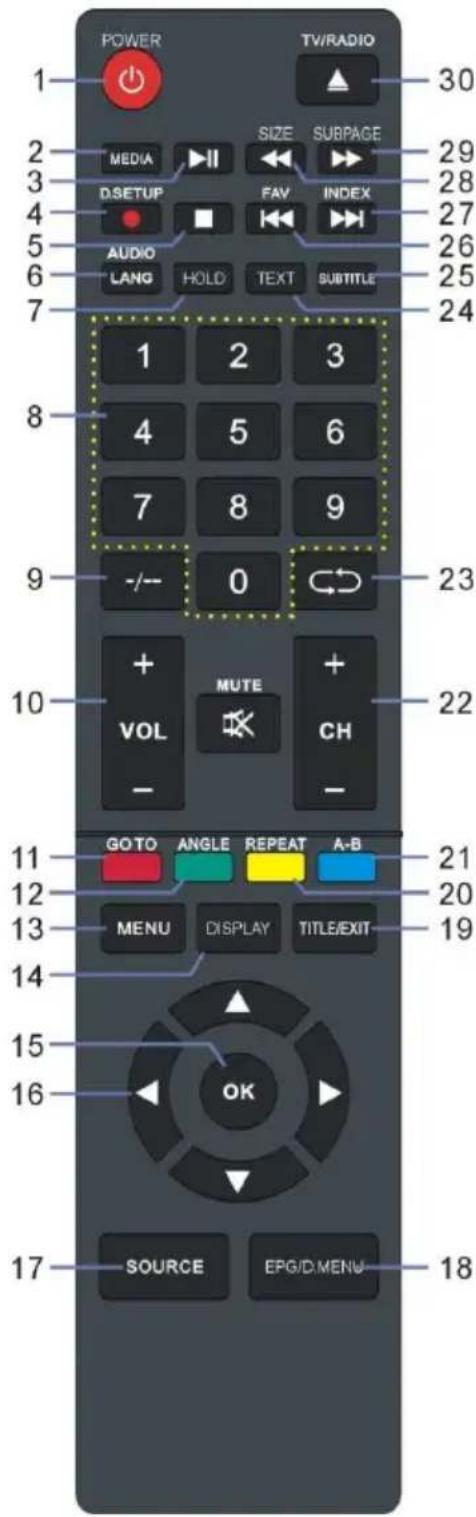

FERNBEDIENUNG

1 NETZTASTE\STANDBY: Aktiviert den Bereitschaftsmodus; zum Einschalten erneut drücken.

2 MEDIA: USB-Modus auswählen.

3 ▶WIEDERGABE/PAUSE im TIMESHIFT- und USB- Modus.

4 AUFZEICHNUNG/D.SETUP: Aufnahme/Zeigt das Hauptmenü für Discs an.

5 ■Stoppt die Wiedergabe.

6 AUDIO/SPRACHE: Verfügbare Tonspuren ändern (TV); Verfügbare Tonspursprachen ändern (DVD).

7 HALTEN: Hält den Videotext an.

8 ZIFFERNTASTEN (0-9): Drücken, um einen Kanal direkt beim Fernsehen zu wechseln. Die Kanaleingabe wird nach 2 Sekunden ausgeführt.

9 -/--: Ziffernstelle wechseln.

10 VOL +/-: Die Lautstärke erhöhen/verringern.

11 GEHE ZU: Zu einem anderen Kapitel der DVD springen.*

12 WINKEL: Betrachten Sie die DVD-Wiedergabe in verschiedenen Winkeln, falls die DVD diese Funktion unterstützt.*

13 MENÜ: Zeigt das TV-Hauptmenü an.

14 BILDSCHIRM: Zeit die Informationen des aktuellen Programms an.

15 OK: Bestätigt die Auswahl.

16 ◀/▶/▲/▼: Drücken, um nach links/rechts/oben/unten zu navigieren - im Bildschirmmenü und die Systemeinstellungen auf Wunsch anzupassen. Auf OK drücken, um die Auswahl zu bestätigen.

17 SOURCE: Gewünschte Eingabequelle auswählen.

18 EPG / D. MENÜ: Zeigt die elektronische Programmzeitschrift an; Zeigt das Hauptmenü der Disc an.*

19 VERLASSEN/TITEL: Verlässt das auf dem Bildschirm angezeigte TV-Menü; Zeigt das Titelmenü der DVD an. (DVD)*

20 WIEDERHOLEN: Verschiedene Kapitel/Titel oder die gesamte DVD wiederholen.*

POWER TV/RADIO 1 30 2 SIZE SUBPAGE MEDIA DSETUP FAV INDEX AUDIO LANG HOLD TEXT SUBTITLE 7 1 2 3 8 4 5 6 7 8 9 -/- 0 9 23 10 + MUTE + VOL CH - - 22 11 GOTO ANGLE REPEAT A-B 12 21 MENU DISPLAY TITLE/EXIT 13 19 14 15 16 OK SOURCE EPG/D.MENU- 17 18

FERNBEDIENUNG

POWER TV/RADIO 1 30 2 SIZE SUBPAGE MEDIA II 29 DSETUP FAV INDEX 28 AUDIO TEXT 27 LANG HOLD TEXT SUBTITLE 26 1 2 3 4 5 6 7 8 9 -/- 0 9 23 + MUTE + VOL CH - 22 11 GO TO ANGLE REPEAT A-B 12 MENU DISPLAY TITLE/EXIT 13 14 15 OK 16 SOURCE EPG/D MENU 17

21 A-B: Zum Wiederholen verschiedener gewünschter Szenen der DVD.

22 CH +/-: Drücken, um den nächsten oder vorherigen Kanal abzuspielen.

23 :Zum vorherigen angezeigten Kanal zurückkehren.

24 TEXT: Zeigt den verfügbaren Videotext an.

25 UNTERTITEL: Aktiviert/deaktiviert Untertitel.

26 KRAV: Vorherige Datei abspielen; Die Favoritenliste der Kanäle anzeigen.

27 INDEX: Nächste Datei abspielen; Die Liste aufgezeichneter Programme anzeigen (DTV).

28 GRÖSSE: Schneller Rücklauf; Videotextgröße ändern.

29 UNTERSEITE: Schneller Vorlauf; Unterseiten des Videotextes aufrufen.

30 TV/RADIO: Schaltet das Gerät zwischen TV und Radio hin und her; öffnet oder schließt das Disc-Fach. (DVD)*

**Hinweis: Für dieses Modell stehen die Funktionen für DVDs nicht zur Verfügung!

DIE FERNBEDIENUNG IN BETRIEB NEHMEN

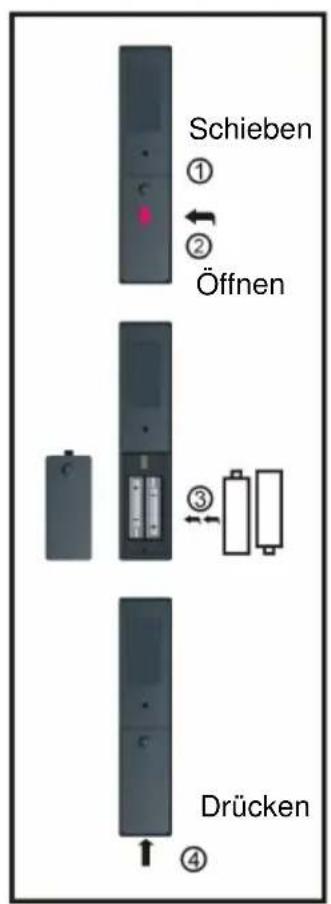

DIE BATTERIEN EINSETZEN

Setzen Sie die Batterien wie in den folgenden Bildern gezeigt ein. Achten Sie dabei darauf, dass sie nach den Polaritäten + und – wie im Batteriefach gezeigt richtig eingesetzt werden (Abb. 1).

NUTZUNGSDAUER DER BATTERIEN

• Je nach Häufigkeit der Benutzung des Fernbediengeräts halten die Batterien ungefähr ein Jahr.
• Wechseln Sie die Batterien aus, falls das Fernbediengerät auch nahe zum Player nicht funktioniert.
• Verwenden Sie zwei Batterien der Größe AAA.

HINWEIS:

• Lassen Sie die Fernbedienung nicht fallen, treten Sie nicht auf dieses und vermeiden Sie sonstige Aufschläge, um eine Beschädigung der Einzelteile oder eine Fehlfunktion zu vermeiden.
• Falls Sie die Fernbedienung längere Zeit nicht benutzen werden, nehmen Sie die Batterien aus diesem heraus.

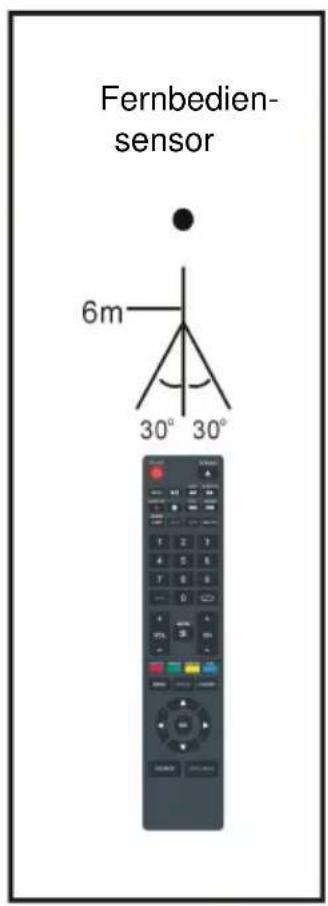

BEDIENUNG DER FERNBEDIENUNG

Bedienen Sie die Fernbedienung nicht mehr als ungefähr 6 m vom Fernbediensensor entfernt und innerhalb eines Winkels von ungefähr 60° von der Vorderseite des Players (Abb. 2).

HINWEISE:

• Der Fernbedienabstand kann je nach Beleuchtungsstärke im Zimmer variieren.
• Richten Sie kein grellendes Licht auf den Fernbediensensor.
• Stellen Sie keine Gegenstände zwischen die Fernbedienung und den Fernbediensensor.
• Verwenden Sie diese Fernbedienung nicht, wenn Sie gleichzeitig ein Fernbediengerät eines anderen Geräts bedienen.

Abb. 1

Schieben ① ② Öffnen ③ Drücken ④

Abb. 2

Fernbedien- sensor 6m 30° 30°

GRUNDANSCHLUSS

• Bitte vergewissern sie sich, dass vor dem Stromanschluss, alle anderen Anschlüsse getrennt sind.
• Lesen Sie die Anleitungen, bevor Sie andere Geräte anschließen.

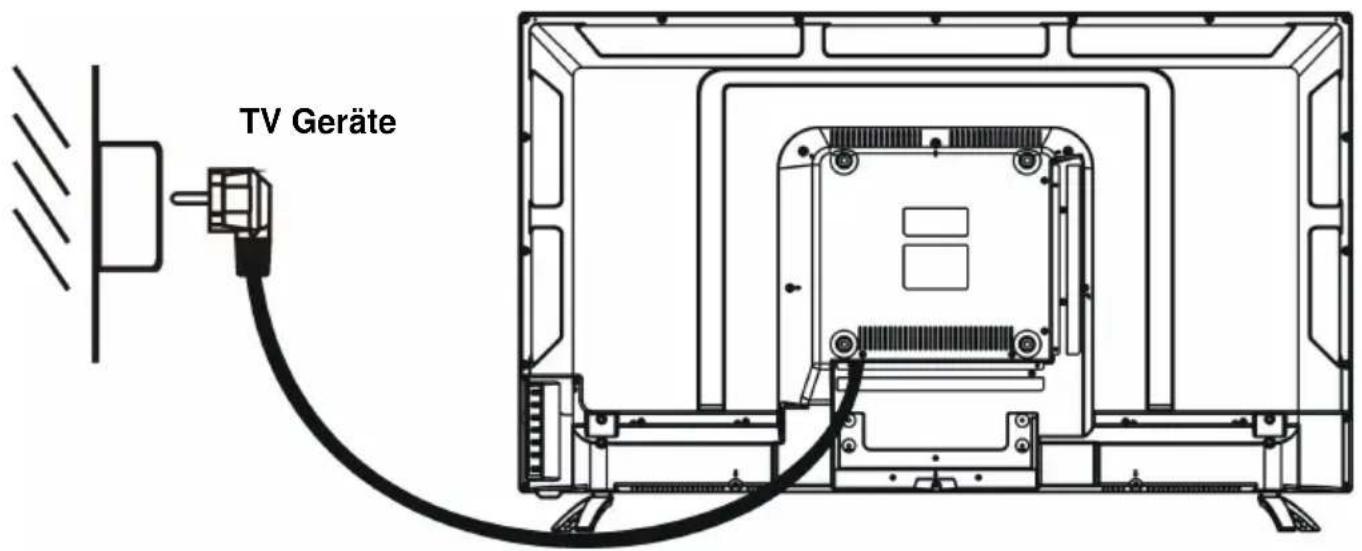

AN EINE STROMQUELLE ANSCHLIESSEN

TV Geräte

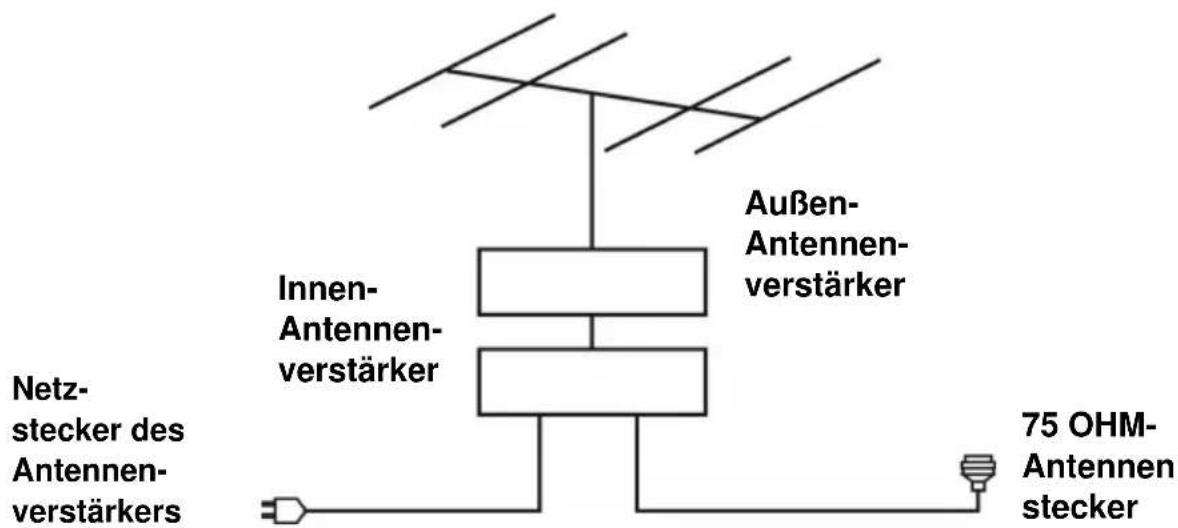

ANSCHLIESSEN DER EXTERNEN ANTENNE AN DAS GERÄT

Schließen Sie die externe Antenne an die Antennen-Anschlußbuchse an, um das beste Bild zu erhalten. Antenne

Außen-Antennen-verstärker Innen-Antennen-verstärker Netz- stecker des Antennen- verstärkers 75 OHM- Antennen stecker

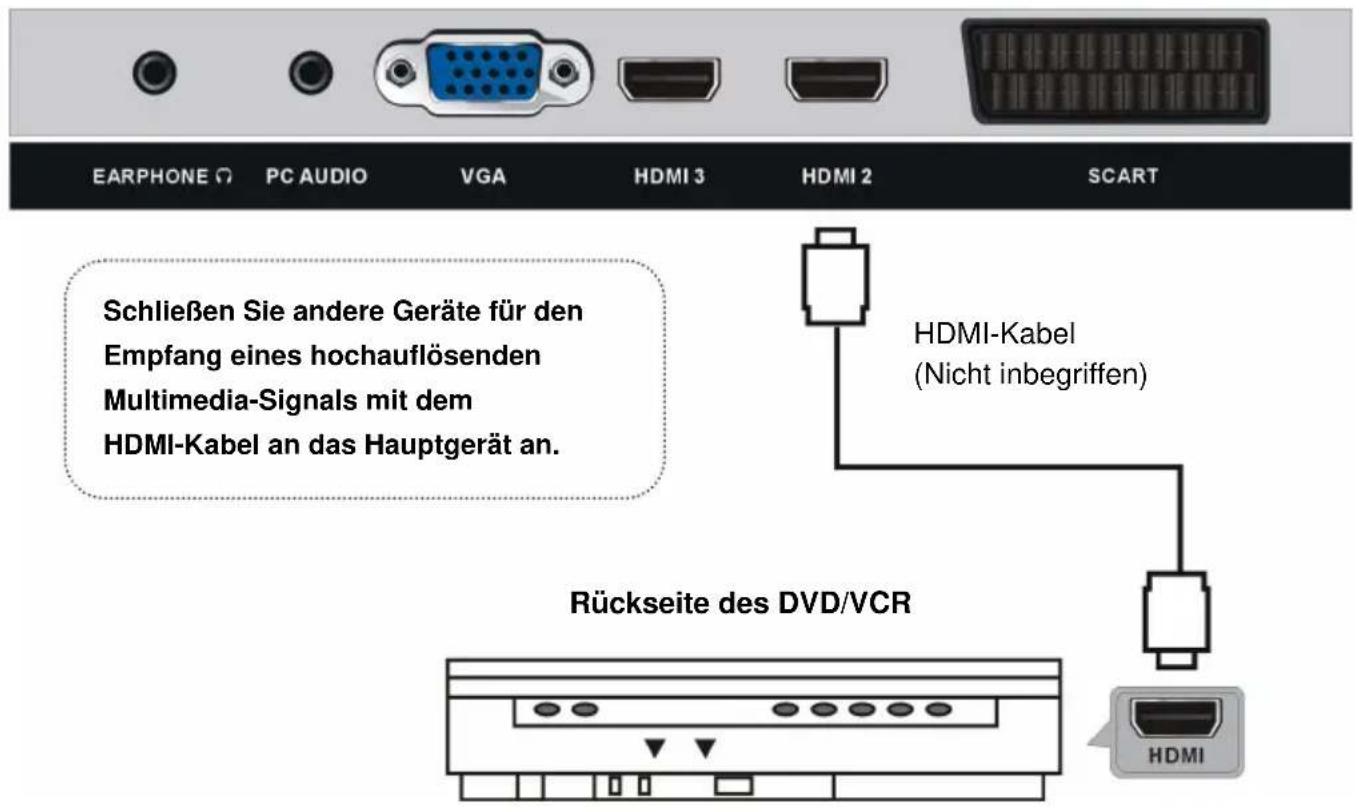

HDMI-ANSCHLUSS

EARPHONE O PC AUDIO VGA HDMI 3 HDMI 2 SCART Schließen Sie andere Geräte für den Empfang eines hochauflösenden Multimedia-Signals mit dem HDMI-Kabel an das Hauptgerät an. HDMI-Kabel (Nicht inbegriffen) Rückseite des DVD/VCR HDMI

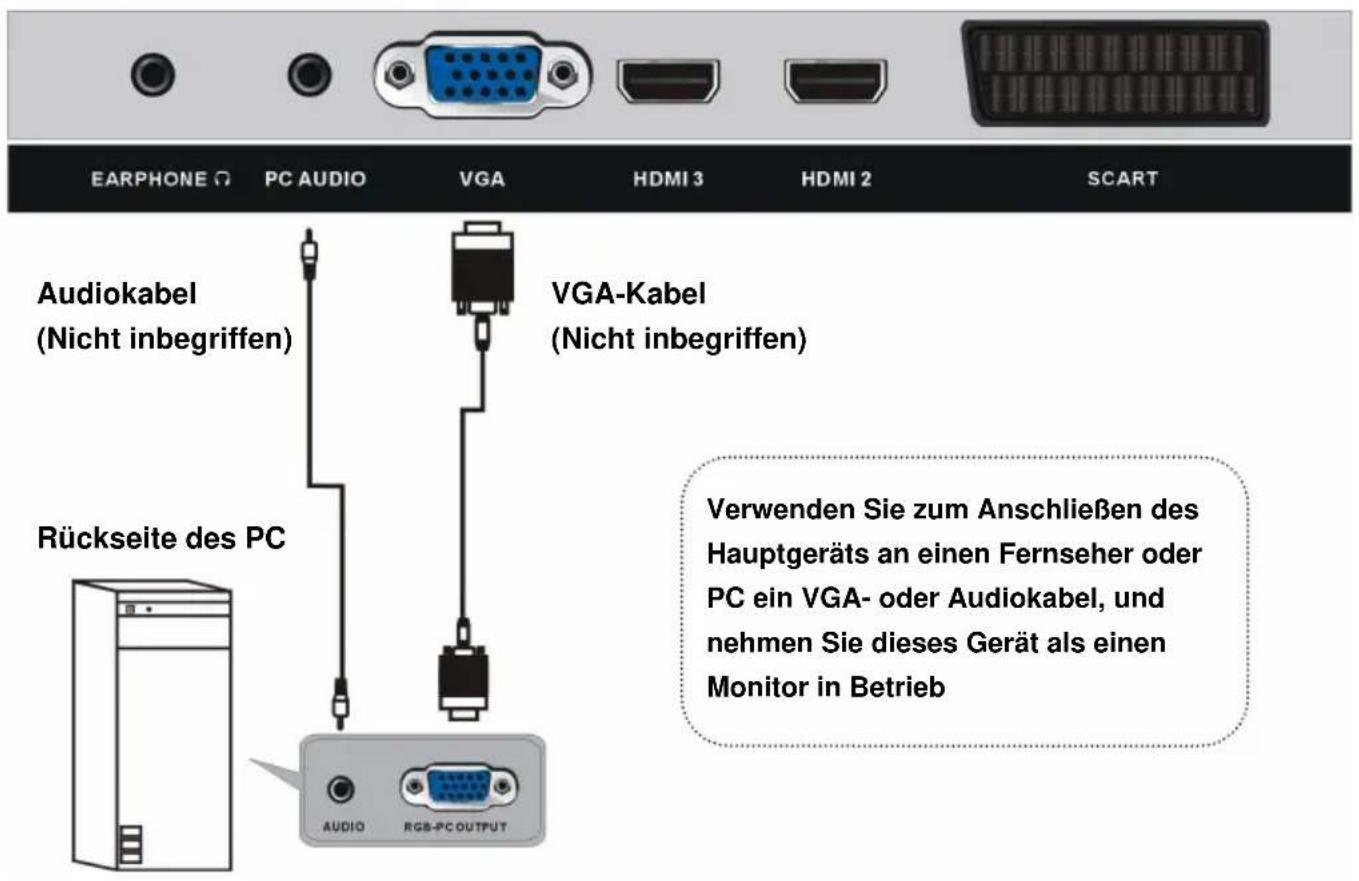

PC/VGA-ANSCHLUSS

EARPHONE Ω PC AUDIO VGA HDMI 3 HDMI 2 SCART Audiokabel (Nicht inbegriffen) VGA-Kabel (Nicht inbegriffen) Rückseite des PC AUDIO RGB-PC OUTPUT Verwenden Sie zum Anschließen des Hauptgeräts an einen Fernseher oder PC ein VGA- oder Audiokabel, und nehmen Sie dieses Gerät als einen Monitor in Betrieb

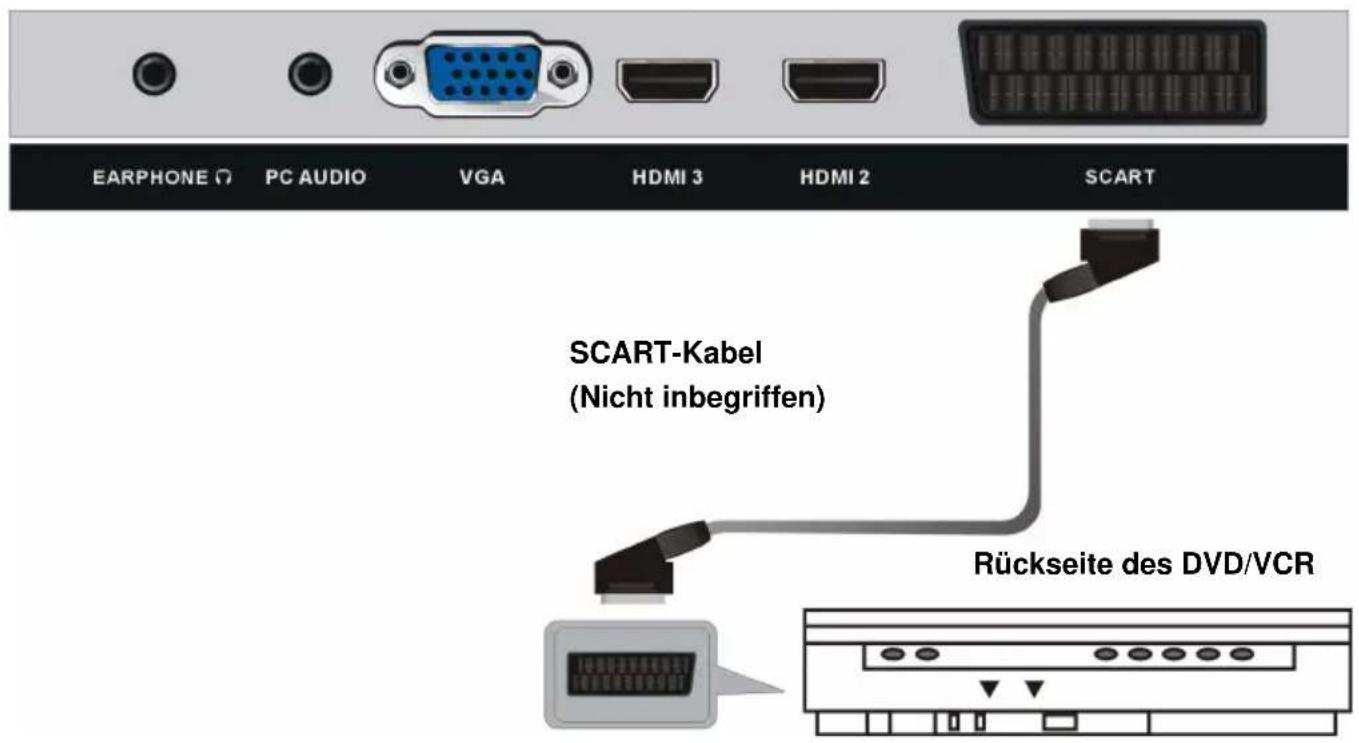

SCART-ANSCHLUSS

EARPHONE O PC AUDIO VGA HDMI 3 HDMI 2 SCART SCART-Kabel (Nicht inbegriffen) Rückseite des DVD/VCR

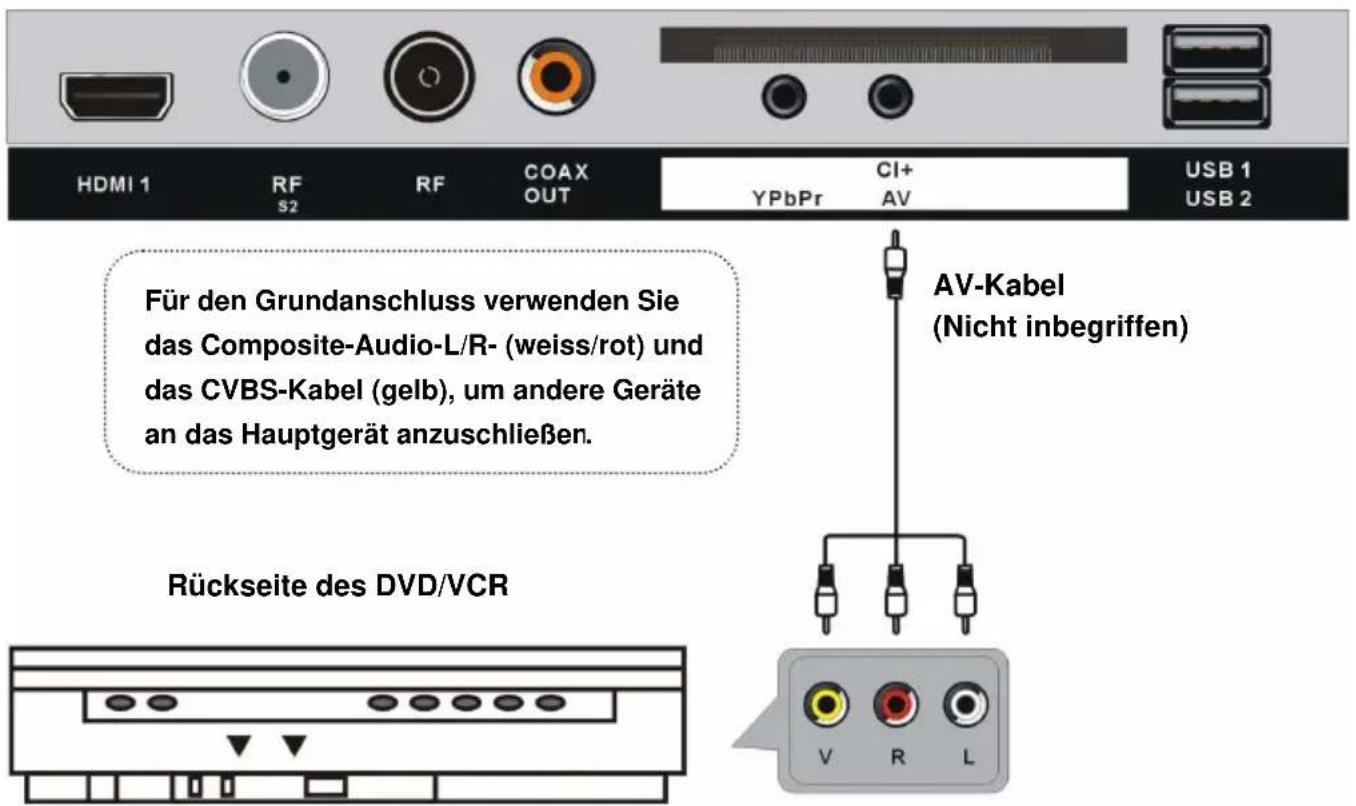

AV- (KOMPOSITVIDEO) ANSCHLUSS

HDMI 1 RF S2 RF COAX OUT CI+ YPbPr AV USB 1 USB 2 Für den Grundanschluss verwenden Sie das Composite-Audio-L/R- (weiss/rot) und das CVBS-Kabel (gelb), um andere Geräte an das Hauptgerät anzuschließen. Rückseite des DVD/VCR AV-Kabel (Nicht inbegriffen) V R L

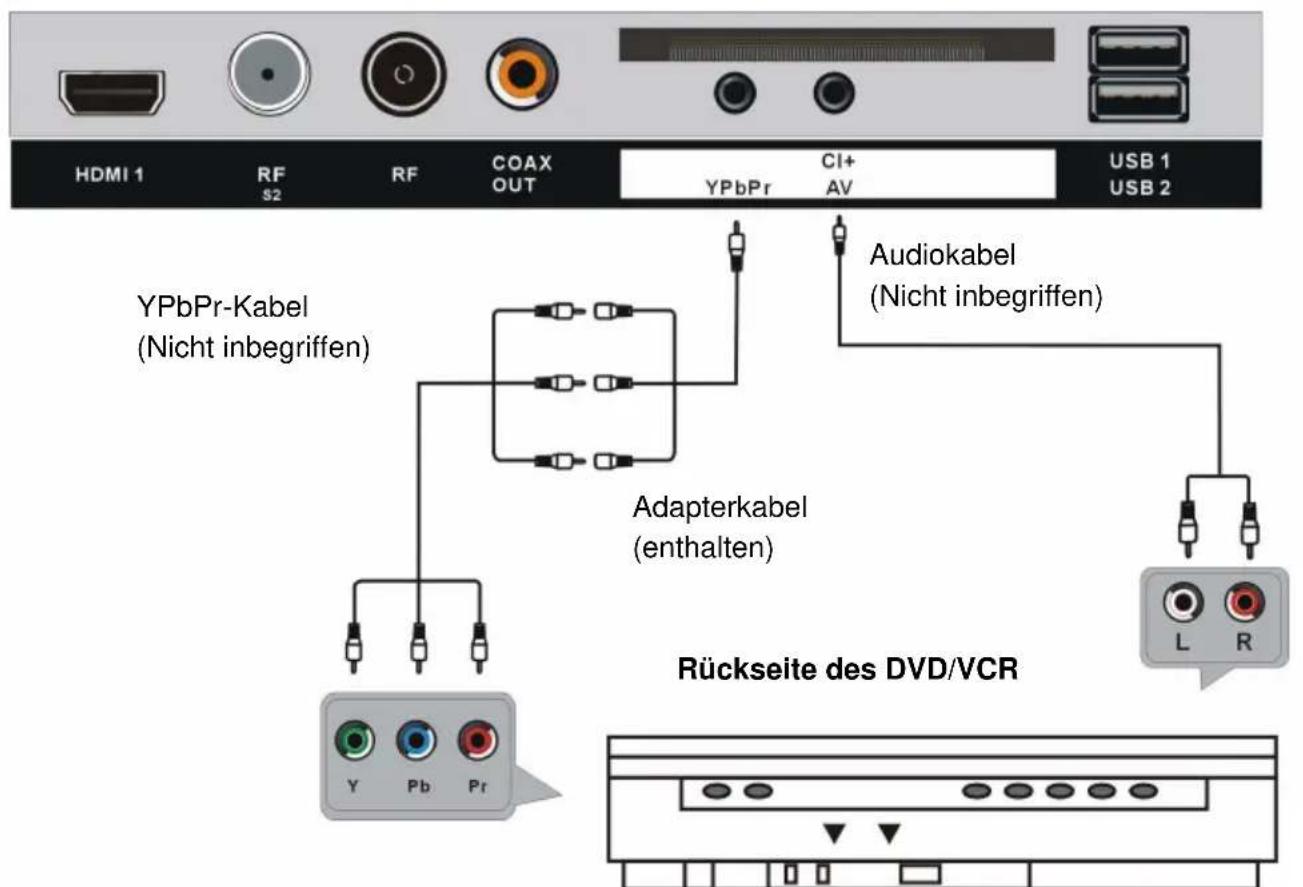

YPBPR-ANSCHLUSS

HDMI 1 RF S2 RF COAX OUT CI+ YPbPr AV USB 1 USB 2 YPbPr-Kabel (Nicht inbegriffen) Audio kabel (Nicht inbegriffen) Adapterkabel (enthalten) Rückseite des DVD/VCR L R Y Pb Pr

HINWEIS: Ihr Fernseher verfügt über einen Mini-YPbPr-Anschluss. Sie benötigen das spezielle Adapterkabel (enthalten), mit einer 3,5-mm-Anschluss an einem Ende und 3 RCA-Buchsen am anderen Ende, um diesen Fernseher an externe Geräte anzuschließen.

Y Pb Pr GND Y Pb Pr

KOAXIALANSCHLUSS

Das Gerät für die koaxiale Audiosignalausgabe mithilfe eines Koaxialkabels an einen Verstärker oder rein anderes Audio-Decodiergerät anschließen. (Koaxial-Kable ist nicht inbegriffen.)

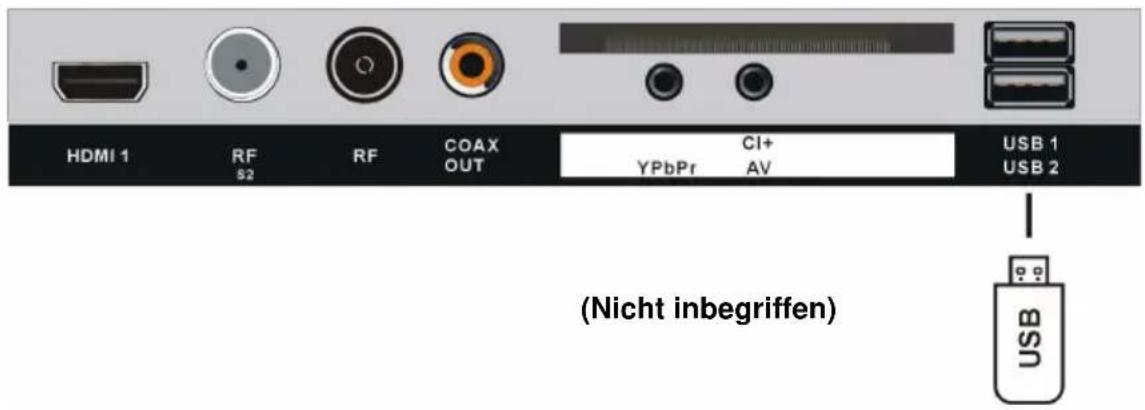

USB-ANSCHLUSS

HDMI 1 RF S2 RF COAX OUT CI+ YPbPr AV USB 1 USB 2 (Nicht inbegriffen) USB

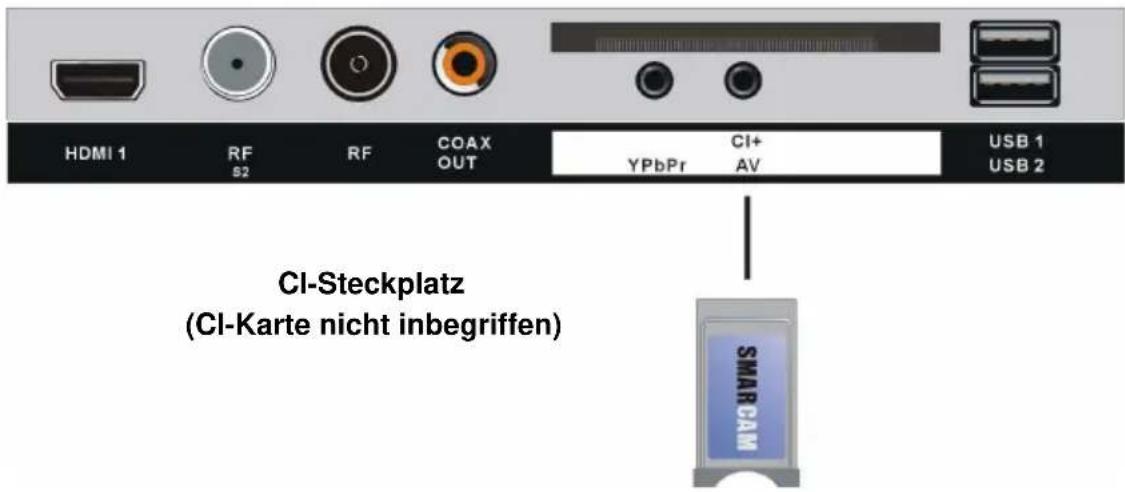

EINE CI-KARTE EINSETZEN

HDMI 1 RF S2 RF COAX OUT CI+ YPbPr AV USB 1 USB 2 CI-Steckplatz (CI-Karte nicht inbegriffen) SMARCAM

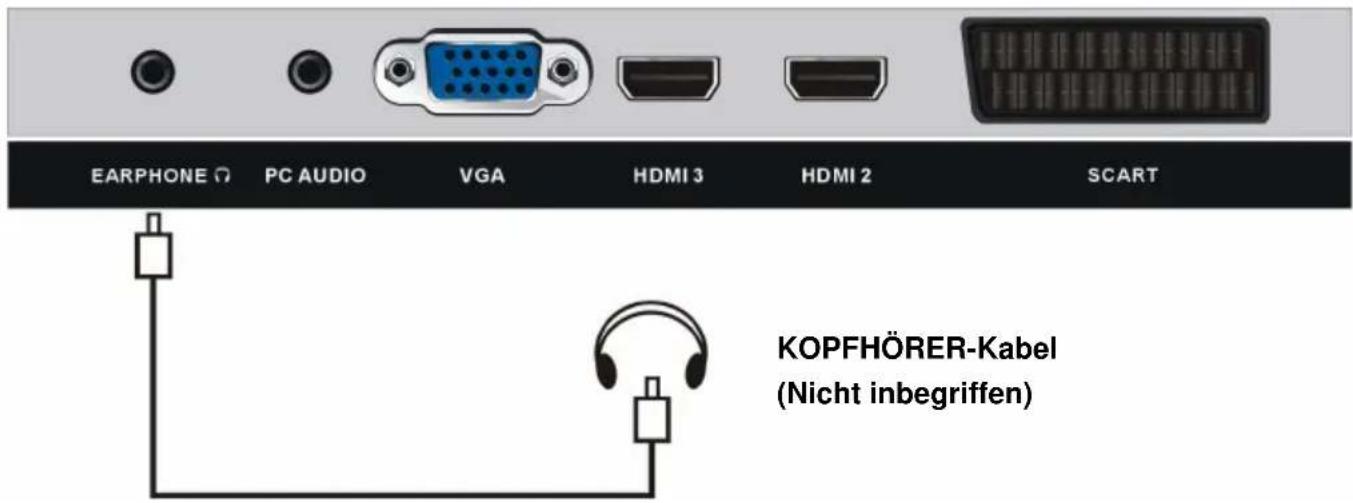

KOPFHÖRERANSCHLUSS

EARPHONE Ω PC AUDIO VGA HDMI 3 HDMI 2 SCART KOPFHÖRER-Kabel (Nicht inbegriffen)

VOR DER BEDIENUNG SICHERSTELLEN, DASS GERÄT UND NETZKABEL KORREKT ANGESCHLOSSEN SIND UND SICH DAS GERÄT IM RICHTIGEN MODUS BEFINDET.

FUNDAMENTALE BEDIENUNG

• Drücken Sie auf die POWER-Taste oben auf dem Gerät oder auf dem Fernbediengerät, um das Hauptgerät einzuschalten (ON) (die Kontrollampe leuchtet blau). Zum Ausschalten (OFF; Standby-Modus) drücken Sie erneut auf diese Taste (die Kontrollampe leuchtet rot).
• Die SOURCE-Taste auf dem Gerät oder der Fernbedienung drücken, um vom DVD- zum ATV-Modus zu wechseln.

EIN GEWÜNSCHTES PROGRAMM AUSWÄHLEN

1. Zum Abspielen des nächsten Kanals drücken Sie auf die CH+ -Taste.
2. Zum Abspielen des vorherigen Kanals drücken Sie auf die CH- -Taste.
3. Direkt die Nummerntasten auf der Fernbedienung drücken, um das gewünschte Programm auszuwählen.

ANMERKUNG: Wiederholt auf die --/-Taste drücken, um die Stellen zu ändern.

LAUTSTÄRKEREGELUNG

- Drücken Sie auf die VOL+- oder VOL--Taste, um den Pegel der gegenwärtigen Lautstärke einzustellen.

Verfügbarer Bereich: 0-100.

STUMM (MUTE)

- Zum Ausschalten der Tonausgabe drücken Sie auf die MUTE-Taste. Zum erneuten Einschalten drücken Sie erneut auf diese Taste.

QUELLEN-EINSTELLUNG

- Zum Anzeigen der Quellenliste drücken Sie auf die SOURCE-Taste oben auf dem Gerät oder auf dem Fernbediengerät.

- Mithilfe der AUFWÄRTS- oder ABWÄRTS-Navigationstasten die gewünschte Eingabequelle auswählen und anschließend zur Bestätigung der Auswahl auf die OK-Taste drücken.

Zur Verfügung stehen: Satelliten (Satellite), DTV, ATV, AV, SCART, YPbPr, PC, HDMI 1/2/3, USB.

MULTI-AUDIO-EINSTELLUNG

- Auf der Fernbedienung auf die AUDIO-Taste drücken, um die Menüseite Multi-Audio zu öffnen. Auf die Navigationstaste drücken, um die verfügbare Audiosprache auszuwählen. ANMERKUNG: Für das Aktivieren dieser Funktion sicherstellen, dass der Kanal, den sie ansehen, mehrere Audiosprachen unterstützt.

ANZEIGE DER INFOS

- Drücken Sie auf die DISPLAY-Taste auf dem Fernbediengerät, um die Infos des gegenwärtigen Programms anzuzeigen.

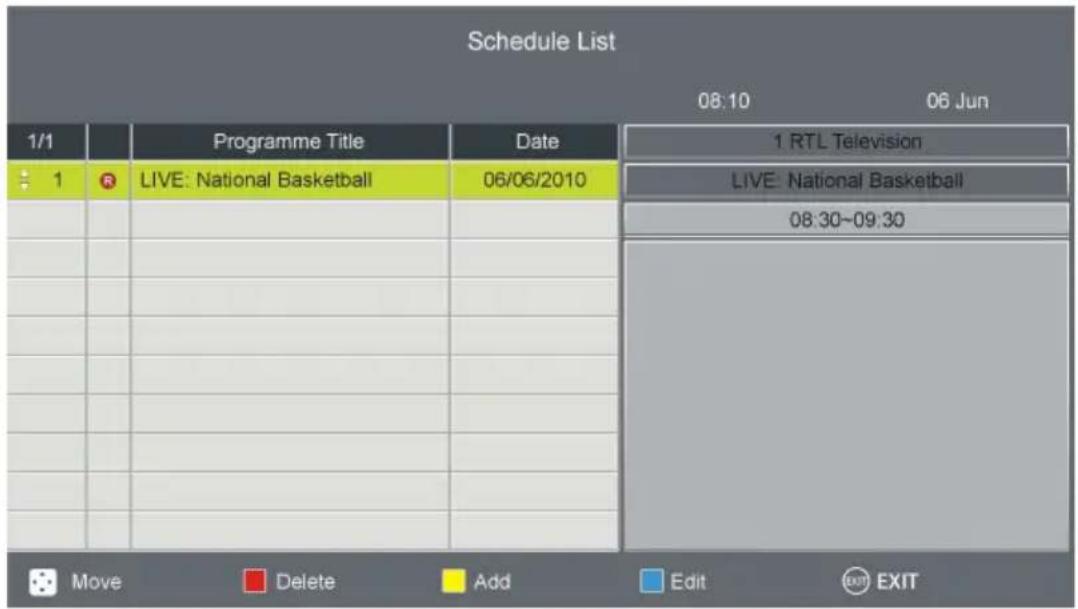

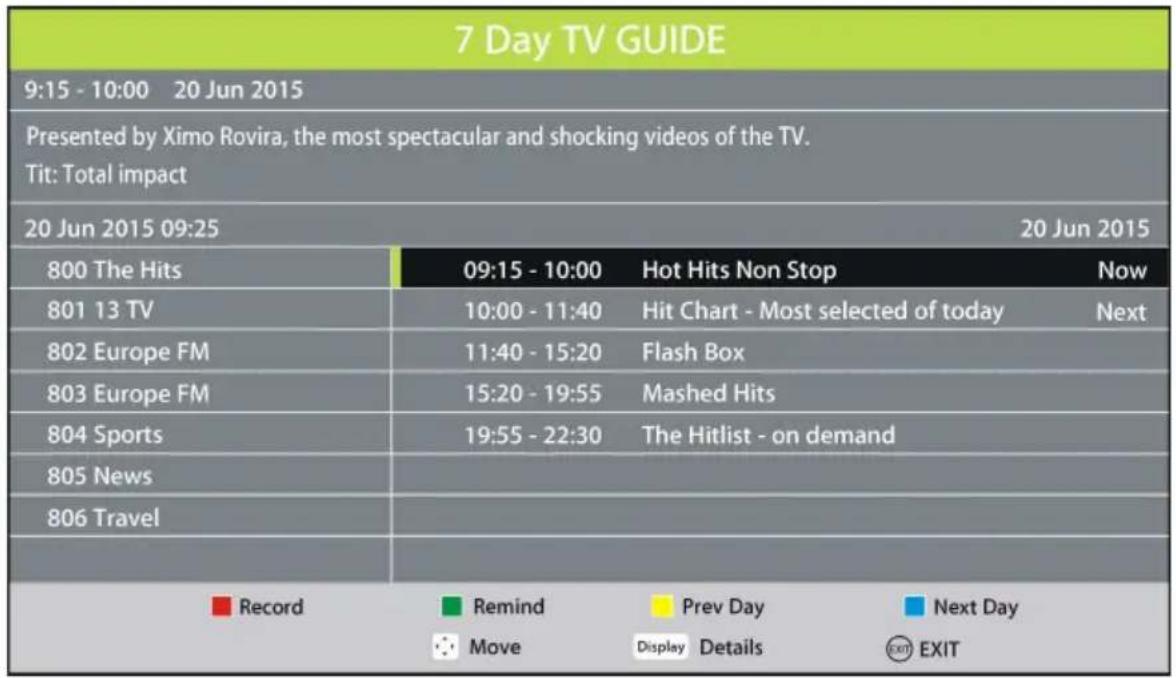

TV-PROGRAMM (NUR FÜR DEN DTV-MODUS)

- Drücken Sie auf die EPG-Taste auf der Fernbedienung, um die Programmzeitschrift anzuzeigen.

• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um das gewünschte Programm auszuwählen.
• Auf die LINKS-/RECHTS-Navigationstaste drücken, um zwischen der linken und der rechten Spalte zu wechseln.

Wenn ein Programm hervorgehoben ist (Zeiger in der rechten Spalte):

• Zum Einstellen der Aufzeichnung wiederholt die ROTE Taste drücken.
• Zum Einstellen eines Reminders wiederholt die GRÜNE Taste drücken.
• Drücken Sie auf die GELBE Taste, um die Programme des vorangegangenen Tages aufzurufen.
• Drücken Sie auf die BLAUE Taste, um die Programme des nächsten Tages aufzurufen.

FAVORITENLISTE

Beim Ansehen eines verfügbaren Kanals auf der Fernbedienung auf die FAV-Taste drücken, um die Menüseite mit der Favoritenliste zu öffnen.

• Drücken Sie auf die AUF- oder AB-Navigationstaste, um den gewünschten Kanal auszuwählen.
• Drücken Sie auf die OK-Taste, um die Auswahl zu bestätigen.

Anmerkung: Zum Hinzufügen eines Favoriten-Kanals siehe bitte Bedienschritte unter "Kanal>Programme bearbeiten".

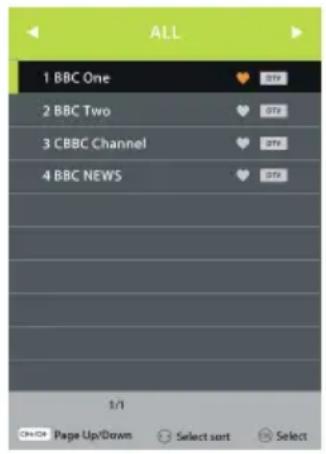

KURZWAHL

Beim Ansehen eines verfügbaren Kanals auf der Fernbedienung auf die OK-Taste drücken, um die Menüseite mit der Kanalliste zu öffnen.

• Drücken Sie auf die AUF- oder AB-Navigationstaste, um den gewünschten Kanal auszuwählen.
• Auf die LINKS-/RECHTS-Navigationstaste drücken, um eine Kanalgruppe auszuwählen.
• Drücken Sie auf die OK-Taste, um die Auswahl zu bestätigen.

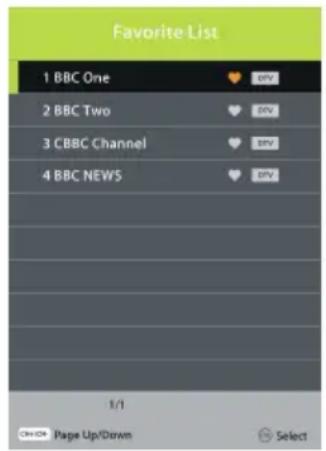

Favorite List 1 BBC One 2 BBC Two 3 CBBC Channel 4 BBC NEWS 1/1 On OK Page Up/Down Select

ALL 1 BBC One 2 BBC Two 3 CBBC Channel 4 BBC NEWS 1/1 Page Up/Down Select sort Select

TV/RADIO (NUR FÜR DEN DTV-MODUS)

- Auf der Fernbedienung auf die TV/RADIO-Taste drücken, um das Gerät vom TV- in den Radiomodus zu schalten.

UNTERTITEL

Auf die UNTERTITEL-Taste auf der Fernbedienung drücken, um die gewünschten Untertitel auszuwählen.

HINWEIS: Stellen Sie zum Aktivieren dieser Funktion sicher, dass der Kanal, den Sie ansehen, mehrere Untertitelsprachen unterstützt.

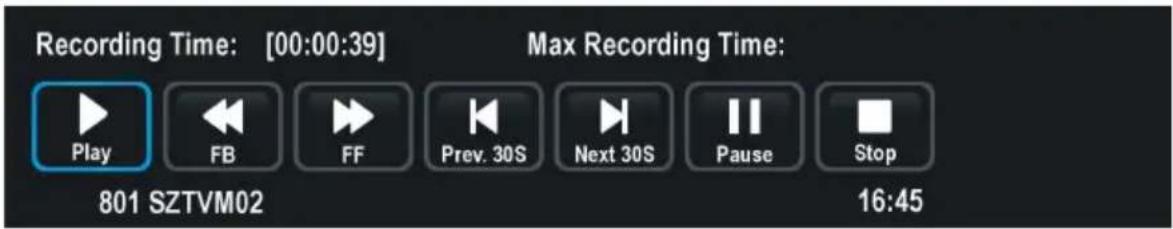

REKORDER (NUR FÜR DEN DTV-MODUS)

• Ihr USB-Speichergerät zuerst an den USB-Port anschließen.
• Beim Ansehen digitaler Programme, auf der Fernbedienung auf die Taste ● drücken. Die untenstehende Toolbar erscheint:

• Auf die LINKS- oder RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen. Drücken Sie auf die OK-Taste, um die Auswahl zu bestätigen.
• Wird die Toolbar ausgeblendet, auf die EXIT-Taste auf der Fernbedienung drücken, um sie erneut einzublenden.
• Auf ■drücken, um eine Erinnerungsnachricht aufzurufen. Auf die LINKS- oder RECHTS-Navigationstaste drücken, um die Aufzeichnung zu verlassen oder fortzusetzen.

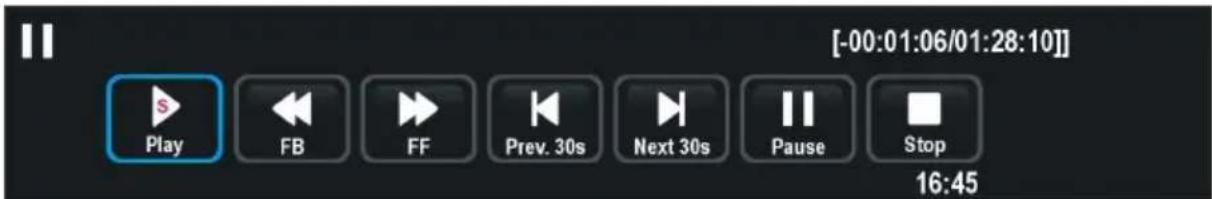

TIMESHIFT (NUR FÜR DEN DTV-MODUS)

• Ihr USB-Speichergerät zuerst an den USB-Port anschließen.
• Beim Ansehen digitaler Programme auf ▶drücken, um die TIMESHIFT-Funktion zu aktivieren.

• Auf die LINKS- oder RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen. Drücken Sie auf die OK-Taste, um die Auswahl zu bestätigen.
• Wird die Toolbar ausgeblendet, auf die EXIT-Taste auf der Fernbedienung drücken, um sie erneut einzublenden.
• Auf ■drücken, um eine Erinnerungsnachricht aufzurufen. Auf die LINKS- oder RECHTS-Navigationstaste drücken, um das Timeshifting zu verlassen oder fortzusetzen.

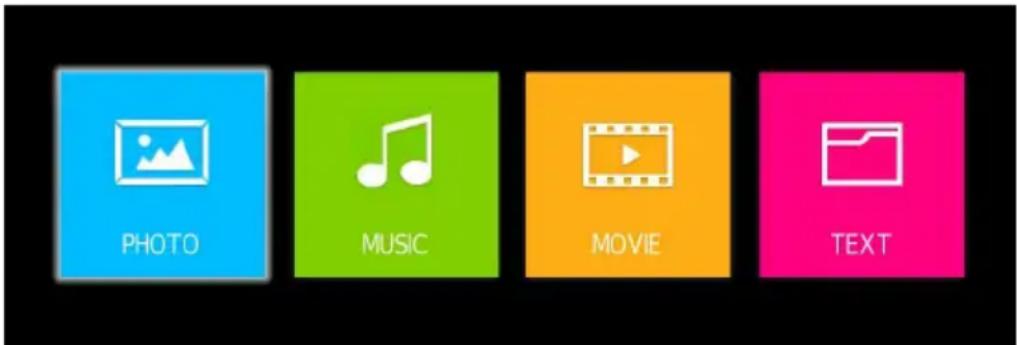

MEDIA-WIEDERGABE

• Die SOURCE-Taste auf dem Gerät oder der Fernbedienung drücken, um zum USB-Modus zu wechseln.
• Ihr USB-Speichergerät vor den folgenden Bedienschritten an den USB-Port anschließen.
• Den Mauszeiger mithilfe der AUFWÄRTS/ABWÄRTS/LINKS/RECHTS-Navigationstasten bewegen.
• Drücken Sie auf die EXIT-Taste, um zur vorherigen Menüseite zurückzukehren.

PHOTO MUSIC MOVIE TEXT

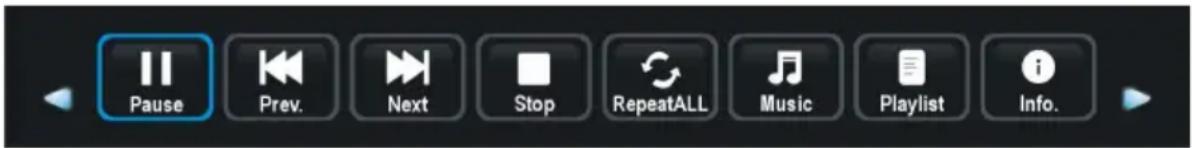

1. FOTO

• Mithilfe der LINKS/RECHTS-Navigationstasten im Hauptmenü Foto auswählen und zum Öffnen auf die OK-Taste drücken.
• Mithilfe der Navigationstasten Ordner oder Datei auswählen.
• Wird eine Datei ausgewählt, auf die ROTE Taste drücken, um das Untermenü zu öffnen und die entsprechende Datei zu löschen.
• Über die Navigationstasten eine Datei auswählen und auf OK drücken, um sie zur Playlist hinzuzufügen.
• Auf ▶drücken, um die Wiedergabe zu starten.
• Auf die DISPLAY-Taste drücken, um ein Toolbar aufzurufen. Verwenden Sie die Navigationstasten, um die gewünschte Option auszuwählen und drücken Sie zum Bestätigen auf OK.

- Auf die EXIT-Taste drücken, um ein Toolbar auszublenden.

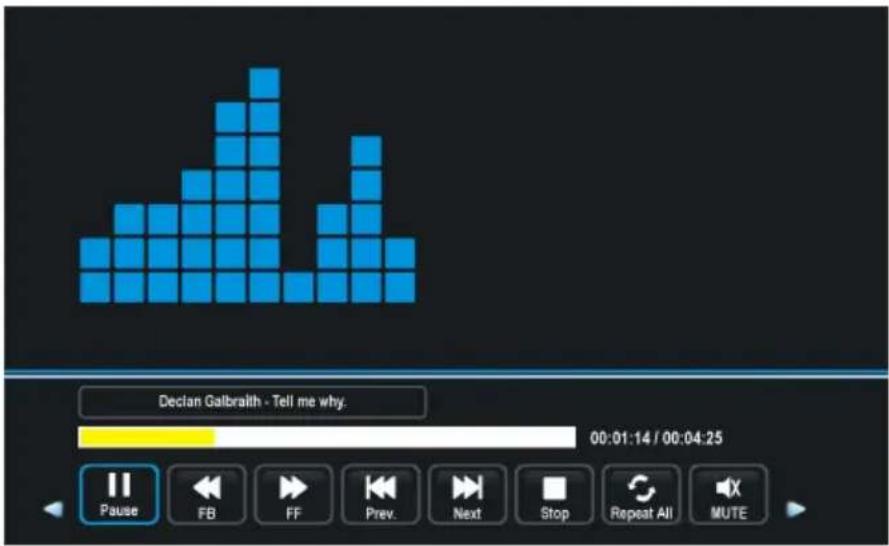

2. MUSIK

• Mithilfe der LINKS/RECHTS-Navigationstasten im Hauptmenü Musik auswählen und zum Öffnen auf die OK-Taste drücken.

• Mithilfe der Navigationstasten Ordner oder Datei auswählen.

• Wird eine Datei ausgewählt, auf die ROTE Taste drücken, um das Untermenü zu öffnen und die entsprechende Datei zu löschen.

• Über die Navigationstasten eine Datei auswählen und auf OK drücken, um sie zur Playlist hinzuzufügen.
• Auf ▶Ⅱ drücken, um die Wiedergabe zu starten.

• Verwenden Sie die Navigationstasten, um die gewünschte Optionen auszuwählen und drücken Sie zum Bestätigen auf OK.
• Drücken Sie zum Zurückkehren auf die EXIT-Taste.

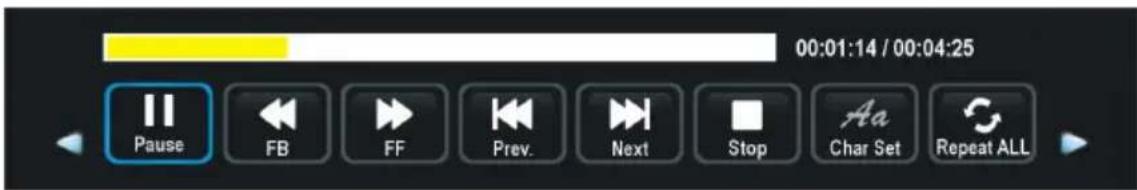

3. FILM

• Mithilfe der LINKS/RECHTS-Navigationstasten im Hauptmenü Film auswählen und zum Öffnen auf die OK-Taste drücken.

• Mithilfe der Navigationstasten Ordner oder Datei auswählen.

• Wird eine Datei ausgewählt, auf die ROTE Taste drücken, um das Untermenü zu öffnen und die entsprechende Datei zu löschen.

• Über die Navigationstasten eine Datei auswählen und auf OK drücken, um sie zur Playlist hinzuzufügen.
• Auf ▶drücken, um die Wiedergabe zu starten.
• Auf die DISPLAY-Taste drücken, um ein Toolbar aufzurufen. Verwenden Sie die Navigationstasten, um die gewünschte Option auszuwählen und drücken Sie zum Bestätigen auf OK.

- Drücken Sie zum Zurückkehren auf die EXIT-Taste.

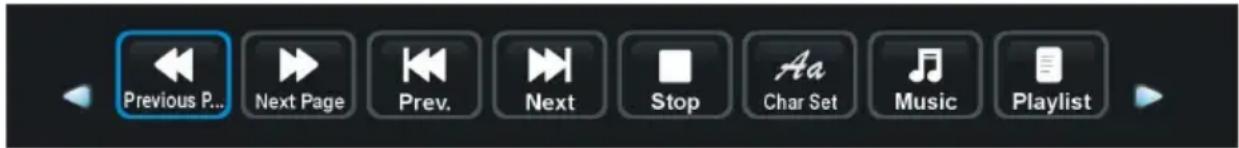

4. TEXT

• Mithilfe der LINKS/RECHTS-Navigationstasten im Hauptmenü Text auswählen und zum Öffnen auf die OK-Taste drücken.
• Mithilfe der Navigationstasten Ordner oder Datei auswählen.
• Wird eine Datei ausgewählt, auf die ROTE Taste drücken, um das Untermenü zu öffnen und die entsprechende Datei zu löschen.
• Über die Navigationstasten eine Datei auswählen und auf OK drücken, um sie zur Playlist hinzuzufügen.
• Auf ▶Ⅱ drücken, um die Wiedergabe zu starten.
• Auf die DISPLAY-Taste drücken, um ein Toolbar aufzurufen. Verwenden Sie die Navigationstasten, um die gewünschte Option auszuwählen und drücken Sie zum Bestätigen auf OK.

- Drücken Sie zum Zurückkehren auf die EXIT-Taste.

Mithilfe der Fernbedienung Multimediadateien abspielen:

• Auf der Fernbedienung auf ▶drücken, um die Wiedergabe zu starten oder zu unterbrechen.
• Auf der Fernbedienung auf ■drücken, um die Wiedergabe beenden.
• Für den schnellen Rücklauf auf der Fernbedienung auf ◀drücken.
• Für den schnellen Vorlauf auf der Fernbedienung auf drücken.
• Auf der Fernbedienung auf Idrücken, um die vorherige Datei wiederzugeben.
• Auf der Fernbedienung auf ▶drücken, um die nächste Datei wiederzugeben.

HINWEIS: Zum Wiedergeben Ihrer Multimediadateien sicherstellen, dass Sie das korrekte Element im Hauptmenü der MEDIA-WIEDERGABE ausgewählt haben. Sie können Fotodateien nur unter der Position FOTO wiedergeben, Musikdateien nur unter der Position MUSIK und so weiter.

Hauptmenü

• Das Gerät verfügt über verschiedene Einstellmenüs. Nach dem Aufrufen des anfänglichen Programmierens verbleiben sie im Speicher, bis sie abgeändert werden, wobei das Gerät zu jeder Zeit unter denselben Bedingungen in Betrieb genommen werden kann.
• Die Einstellung bleiben bis zu einer Änderung gespeichert, selbst wenn der Player im Ruhemodus ist.

Übliche Verfahren für die anfänglichen Einstellungen

• Drücken Sie auf die MENÜ-Taste oben auf dem Gerät oder auf der Fernbedienung, um das Hauptmenü aufzurufen.
• Den Mauszeiger mithilfe der AUFWÄRTS/ABWÄRTS/LINKS/RECHTS-Navigationstasten bewegen.
• Auf die OK- oder die RECHTS-Navigationstaste drücken, um ein Untermenü zu öffnen.
• Drücken Sie auf die MENÜ-Taste, um die gegenwärtige Einstellung zu speichern und um auf die vorherige Menü-Seite zurückzukehren.
• Drücken Sie auf die EXIT-Taste, um die Menü-Seite zu verlassen.

Erstmalige Installation

• An die Stromversorgung anschließen und diesen Fernseher einschalten. Beim ersten Mal wird untenstehende Installationsseite auf dem Bildschirm angezeigt.
• Drücken Sie auf die AUF- oder AB-Navigationstaste, um den Zeiger zu verschieben.
• Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Sprache: Wählen Sie die Bildschirmmenüsprache aus.

Land: Wählen Sie Ihr Land aus.

Energiemodus: Start- oder Sparmodus auswählen.

Abstimmung

• Sind die obigen Auswahlverfahren abgeschlossen, die OK-Taste drücken, um den Tuning-Setup aufzurufen.
• Wählen Sie den bevorzugten Tuning- und Digital-Typ über die Navigationstasten aus und drücken Sie zum Starten des automatischen Tunings auf OK.

Anmerkung: Scantyp sowie die folgenden Optionen sind nur anpassbar, wenn der digitale Typ auf DVB-C steht.

- Auf dem Gerät oder der Fernbedienung auf die SOURCE-Taste drücken, um die DTV-Eingangsquelle auszuwählen.

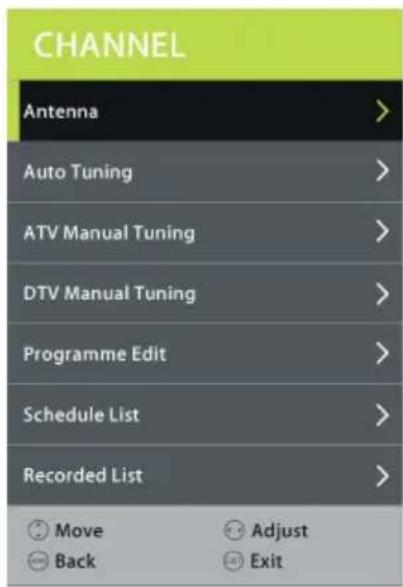

1. KANAL

• Zum Öffnen auf die OK- oder die RECHTS-Navigationstaste drücken.
• Wählen Sie DVB-T oder DVB-C über die Navigationstasten aus.

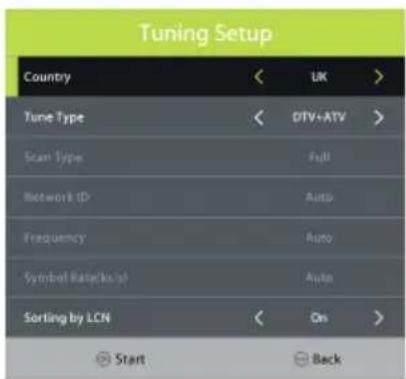

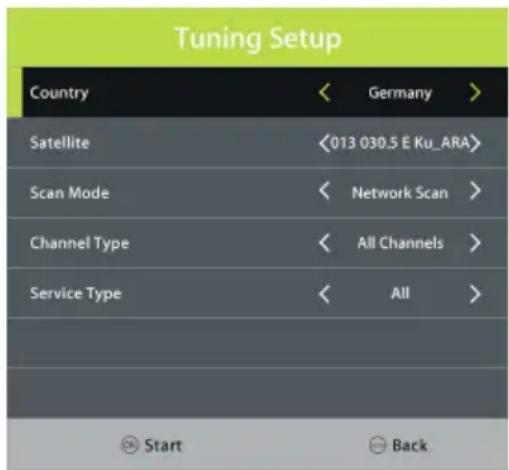

1.2 Auto-Tuning

• Zum Öffnen auf die OK- oder die RECHTS-Navigationstaste drücken.
• Wählen Sie Land, Tuningtyp und Sortieren nach LCN über die Navigationstasten aus.

Anmerkung: Scantyp sowie weitere Elemente sind nur anpassbar, wenn die "Antenne" auf DVB-C steht.

- Starten Sie das Programm-Tuning über die OK-Taste.

1.3 ATV manuelles Abstimmen

- Zum Öffnen auf die OK- oder die RECHTS-Navigationstaste drücken.

Aktueller Kanal: Aktuellen Kanal speichern.

Farbsystem: Ein verfügbares Farbsystem auswählen.

Klangsystem: Ein verfügbares Klangsystem auswählen.

Feinabstimmung: die Frequenz feinabstimmen.

AFC: Die automatische Frequenzsteuerung ein-/ausschalten.

Suche: nach verfügbaren Programmen suchen.

Wenn die "Antenne" auf DVB-T steht:

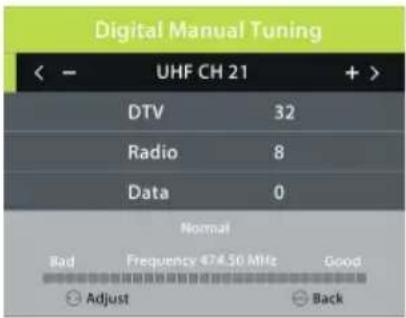

1.4 DTV – Manuelles Tuning

• Zum Öffnen auf die OK- oder die RECHTS-Navigationstaste drücken.
• Auf die LINKS-/RECHTS-Navigationstaste drücken, um den Kanal auszuwählen. Zum Starten der Suche auf die Taste OK drücken.

Digital Manual Tuning < - UHF CH 21 + > DTV 32 Radio 8 Data 0 Normal Bad Frequency 474.50 MHz Good Adjust Back

Wenn die "Antenne" auf DVB-C steht:

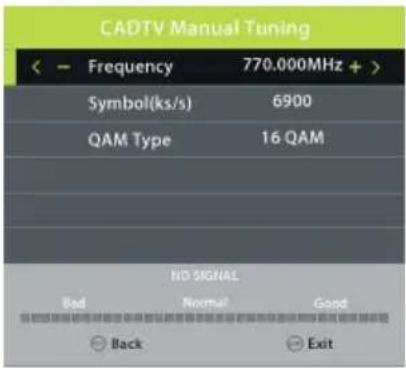

1.4 CADTV – Manuelles Tuning

• Zum Öffnen auf die OK- oder die RECHTS-Navigationstaste drücken.
• Frequenz, Symbol und QAM-Typ über die Navigationstasten einstellen. Zum Starten der Suche auf die Taste OK drücken.

CADTV Manual Tuning < - Frequency 770.000MHz + > Symbol(ks/s) 6900 QAM Type 16 QAM NO SIGNAL Bad Normal Good Back Exit

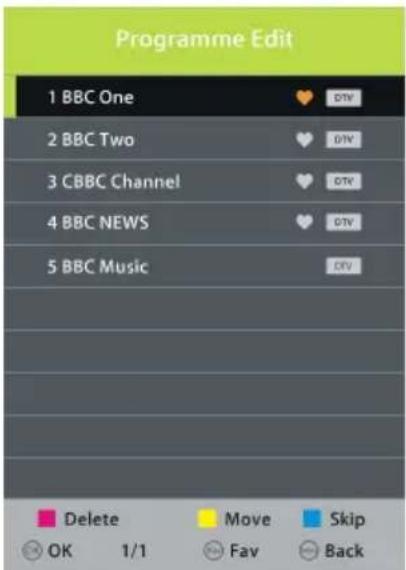

1.5 Programme bearbeiten

• Drücken Sie auf die OK- oder RECHTS-Navigationstaste, um das Menü auszuwählen.
• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um den gewünschten Kanal zu markieren.
• Auf der Fernbedienung auf die ROTE Taste drücken, um den markierten Kanal zu löschen.
• Auf der Fernbedienung auf die GELBE Taste drücken, um den VERSCHIEBEN-Modus zu öffnen. Nun mithilfe der AUFWÄRTS-/ABWÄRTS-Navigationstasten die gewünschte Position auswählen und zum Verschieben auf die GELBE-Taste drücken.
• Auf der Fernbedienung auf die BLAUE Taste drücken, um den markierten Kanal zu überspringen.
• Drücken Sie auf die FAV-Taste, um den gegenwärtigen Kanal als Favoritenkanal einzustellen, und drücken danach erneut auf die FAV-Taste, um ihn als einen normalen Kanal einzustellen.

- Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um diese Position auszuwählen und zum Öffnen auf OK oder die RECHTS-Navigationstaste drücken. Für Programme mit Zeitplan erscheint untenstehendes Menü.

• Auf die AUF/AB-Navigationstasten drücken, um zwischen der Zeitplan- und der Aufnahmeliste zu wechseln.
• Auf die ROTE Taste drücken, um die markierte Option zu löschen.
• Auf die GELBE Taste drücken, um einen neuen Zeitplan hinzuzufügen.
• Auf die BLAUE Taste drücken, um den ausgewählten Zeitplan zu bearbeiten.

1.7 Aufzeichnungsliste

In dieser Liste werden zuvor aufgezeichnete Programme angezeigt.

• Mithilfe der Navigationstasten das gewünschte Programm auswählen.
• Auf OK drücken, um das markierte Programm abzuspielen.
• Auf ■drücken, um die Wiedergabe zu beenden.

1.8 Signalinformationen (bei verfügbaren TV-Signalen)

Hier werden Einzelheiten über das Display-Signal angezeigt, wie Kanalnummer und Stärke.

1.9 CI-Informationen (bei verfügbaren TV-Signalen)

Ist eine verfügbare CAM-Karte (Conditional Access Module) an den CI-Port angeschlossen, kann der Benutzer die entsprechenden Informationen anzeigen oder die CAM-Karte verwalten.

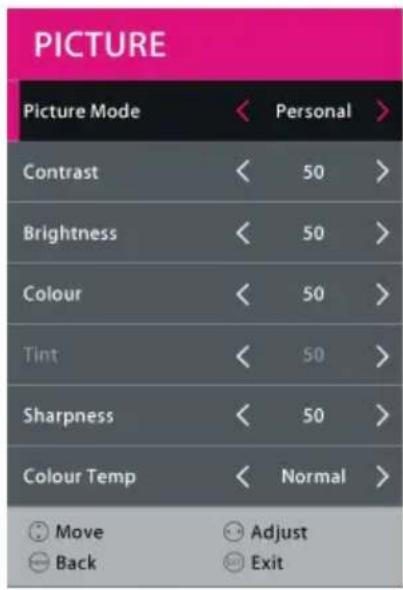

2. BILD

- Auf die AUFWÄRTS/ABWÄRTS/LINKS/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Bildmodus: Verfügbare Optionen: Standard, Mild, Benutzer, Dynamisch.

Kontrast, Helligkeit, Farbe, Farbton, Schärfe: Einstellbare Werte: 0-100.

HINWEIS: Kontrast, Helligkeit, Farbe und Schärfe können nur angepasst werden, wenn der Bildmodus auf "Benutzer" eingestellt ist. Der Farbton lässt sich nur für das NTSC-System anpassen.

2.2 Farbtemperatur

Hier wird die optimale Farbtemperatur für das Fernsehen eingestellt.

Verfügbare Optionen: Normal, Warm, Kalt.

2.3 Geräuschunterdrückung

Verfügbare Optionen: Aus, Niedrig, Mittel, Hoch

Hinweis: Macht das TV-Signal keine Geräusche, sollten Sie diese Funktion deaktivieren.

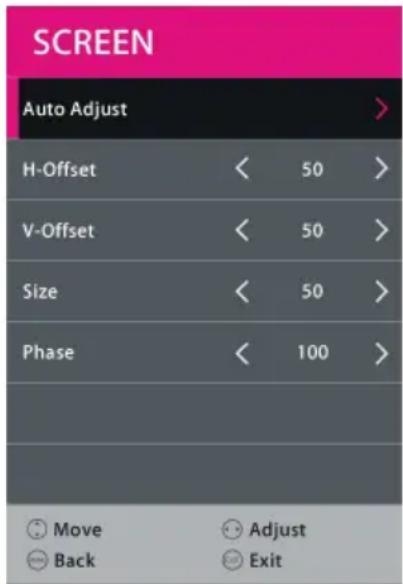

2.4 BILDSCHIRM (nur für den PC/VGA-Modus)

2.5 Dynamisches KV

Das dynamische Kontrastverhältnis ein-/ausschalten.

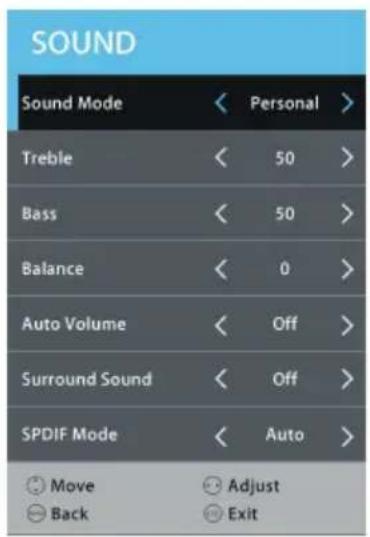

3. TON

- Auf die AUFWÄRTS/ABWÄRTS/LINKS/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Klang-Modus: Verfügbare Optionen: Standard, Musik, Film, Sport, Benutzerdefiniert.

Höhen/Bass: Einstellbare Werte: 0-100.

HINWEIS: Höhen und Bass lassen sich nur anpassen, wenn der Sound-Modus auf "benutzerdefiniert" eingestellt ist.

3.2 Ausgleich

Mit diesem Punkt wird die Audioausgabe zwischen den linken und rechten Lautsprechern von -50 bis 50 eingestellt.

3.3 Autom. Lautstärke

Mit diesem Punkt wird die autom. Lautstärke auf EIN oder AUS eingestellt.

3.4 Surround Sound

Hier wird der gewünschte Surround-Modus ausgewählt.

3.5 SPDIF-Modus

Verfügbare Optionen: Auto, PCM, Aus.

3.6 AD-Schalter

Hier wird die Audiobeschreibung ein- und ausgeschaltet. Sehbehinderten kann diese Funktion helfen, eine Szene oder Handlung über eine Beschreibung zu verstehen.

HINWEIS: Der AD-Schalter muss von Programmen mit dafür vorgesehenen Beschreibungsinformationen unterstützt werden.

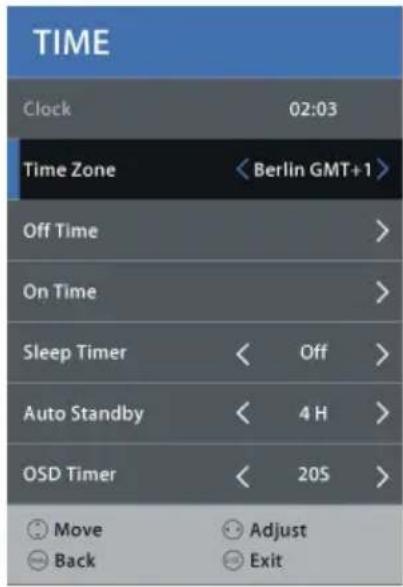

4. ZEIT

TIME Clock 02:03 Time Zone < Berlin GMT+1 > Off Time > On Time > Sleep Timer < Off > Auto Standby < 4 H > OSD Timer < 20S > Move Adjust Back Exit

4.1 Uhr

Wird ein verfügbarer Kanal gespeichert, wird die aktuelle Systemzeit angezeigt.

4.2 Zeitzone

Hier wird die gewünschte Zeitzone ausgewählt.

4.3 Ausschaltzeit

Ausschaltzeit Verfügbare Optionen: Aus/Einmalig/Täglich/Mo-Fr/Mo-Sa/Sa-So/So.

Stunde/Minute: Stunde/Minute kann über die Navigationstasten eingestellt werden, wenn die Ausschaltzeit nicht auf "Aus" steht.

4.4 Einschaltzeit

Einschaltzeit: Verfügbare Optionen: Aus/Einmalig/Täglich/Mo-Fr/Mo-Sa/Sa-So/So.

Stunde/Minute/Source/Kanal/Lautstärke: Über die Navigationstasten einstellen, wenn die Ausschaltzeit nicht auf "Aus" steht.

4.5 Schlaf-Zeituhr

Hier wird eingestellt, nach welchem Zeitraum ohne Signal der Ruhezustand aktiviert wird. Verfügbare Optionen: Aus, 10 Min, 20 Min, 30 Min, 60 Min, 90 Min, 120 Min, 180 Min, 240 Min

4.6 Automatischer Ruhemodus

Hier wird die gewünschte Dauer des Ruhezustands (Standby) eingestellt, wenn kein Bedienvorgang über die Fernbedienung erfolgt.

Verfügbare Optionen: Aus, 3 Stunde, 4 Stunden, 5 Stunden.

4.7 OSD-Zeituhr

Hier wird die gewünschte OSD-Menüzeit ausgewählt.

Verfügbare Optionen: Aus, 5/10/15/20/25/30/35 Sekunden.

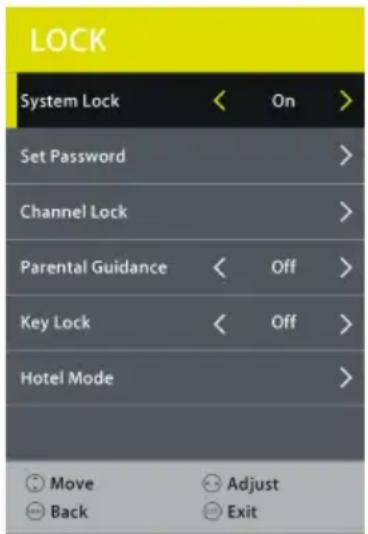

5. SPERRE

• Das Kennwort der Werkseinstellungen "0000" mithilfe der Navigationstasten auf der Fernbedienung eingeben.
• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um die gewünschte Position auszuwählen.

HINWEIS: Wenn Sie das Kennwort vergessen haben, bitte das universelle Kennwort "4711" verwenden:

Hier wird das Sperrsystem ein- und ausgeschaltet.

5.2 Kennwort einrichten

- Geben Sie das alte Kennwort über die Zifferntasten der Fernbedienung ein und geben Sie anschließend Ihr neues Kennwort zweimal ein.

5.3 Kanalsperre

• Zum Öffnen auf die OK- oder die RECHTS-Navigationstaste drücken.
• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um den Kanal auszuwählen, der blockiert werden soll.

Auf die GRÜNE Taste drücken, um den markierten Kanal zu sperren/zu entsperren.

5.4 Altersbeschränkung

Hier wird die gewünschte Altersfreigabe ausgewählt.

Verfügbare Optionen: Aus, 4 bis 18.

5.5 Tastensperre

Hier werden die Tasten des Fernsehers gesperrt/entsperrt.

Verfügbare Optionen: An, Aus.

5.6 Hotel-Modus

- Zum Öffnen auf die RECHTS-Navigationstaste drücken.

- Drücken Sie auf die AUF- oder AB-Navigationstaste, um den Zeiger zu verschieben.

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Hotel-Modus: Den Hotelmodus an-/ausschalten.

Quellen-Sperre: Die Sperre aller verfügbaren Quellen an-/ausschalten.

Standardquelle: die Standardquelle einstellen.

Standard-Prog: Hier wird das Standard-Digitalprogramm einstellt.

Hotel Mode Hotel Mode < On > Source Lock > Default Source < DTV > Default Prog < 0 > Default Volume < 30 > Max Volume < 100 > Import Database > Move Adjust Back Exit

Standard-Lautstärke: Hier wird das standardmäßige Niveau der Lautstärke eingestellt.

Maximale Lautstärke: Hier wird das maximale Niveau der Lautstärke eingestellt.

Datenbank exportieren: die Datenbank auf das USB-Gerät exportieren.

Datenbank importieren: Datenbank von USB-Gerät importieren.

Sperren aufheben: Obige Einstellungen werden gelöscht.

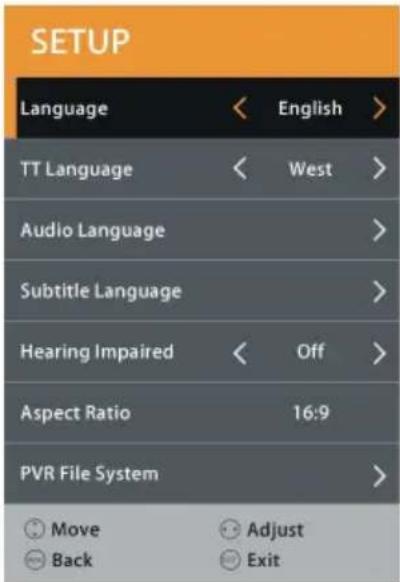

6. EINSTELLEN

Mit diesem Punkt wird die gewünschte Sprache der Anzeige auf dem Bildschirm eingestellt.

6.2 TT-Sprache

Hier wird die gewünschte Videotext-Sprache ausgewählt.

6.3 Audio-Sprache

• Zum Öffnen auf die RECHTS-Navigationstaste drücken.
• Jetzt können Sie die primäre und sekundäre Audio-Sprache auswählen.

6.4 Untertitel-Sprache

• Zum Öffnen auf die RECHTS-Navigationstaste drücken.
• Jetzt können Sie die primäre und sekundäre Untertitel-Sprache auswählen.

6.5 Hörgeschädigte

Hier wird die Hörgeschädigten-Funktion ein- und ausgeschaltet. Hörgeschädigte erhalten für bestimmte Szenen oder Handlungen Untertitel, um diese nicht hören zu müssen.

HINWEIS: Die Funktion für Hörgeschädigte ist nur aktiviert, wenn Sie Programme mit entsprechenden Untertiteldaten ansehen.

6.6 Breiten-/Längenverhältnis

Hier wird der Videogröße angepasst.

Verfügbare Optionen: Autom, 4:3, 16:9, Zoom1, Zoom2.

HINWEIS: Die verfügbare Videogröße könnte bei verschiedenen Eingabequellen unterschiedlich sein.

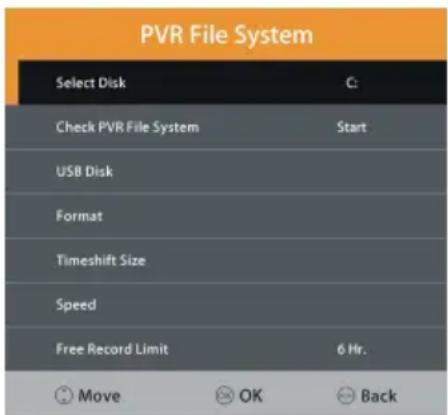

6.7 PVR-Dateisystem

- Zum Öffnen auf die RECHTS-Navigationstaste drücken.

- Nun mithilfe der

AUFWÄRTS-/ABWÄRTS-Navigationstasten die gewünschte Option auswählen und zum Einstellen auf die LINKS/RECHTS-Navigationstasten drücken.

- Auf die OK-Taste drücken, um das Untermenü zu öffnen oder die Einstellungen zu bestätigen.

PVR File System Select Disk C: Check PVR File System Start USB Disk Format Timeshift Size Speed Free Record Limit 6 Hr. Move OK Back

Hier können Sie das gewünschte Laufwerk wählen, das

PVR-Dateisystem überprüfen, Ihr USB-Speichergerät formatieren und die gewünschte Zeit für die kostenlose Aufnahmebegrenzung einstellen.

6.8 Blauer Bildschirm

Hier wird der blaue Bildschirm ein- und ausgeschaltet. Der Bildschirm wechselt bei sehr schwachem oder keinem Signal zu Blau, wenn der blaue Bildschirm AN ist.

6.9 Erstinstallation

Hier wird das Einstellungsmenü der Erstinstallation erneut aufgerufen.

6.10 Energiemodus

Mit diesem Punkt wird der gewünschte Home- oder Store-Modus ausgewählt.

6.11 Rücksetzen

Hier werden die Werkseinstellungen wiederhergestellt.

6.12 Software-Aktualisierung (USB):

Hier wird die Software über ein USB-Speichergerät aktualisiert.

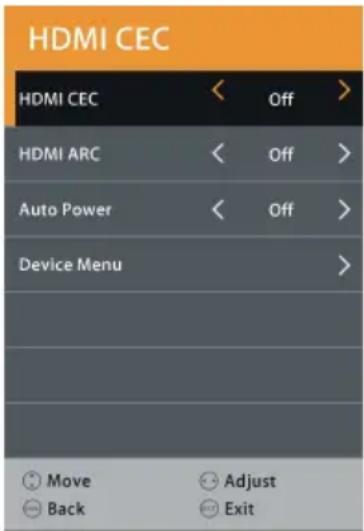

6.13 HDMI CEC (Consumer Eletronic Control)

- Zum Öffnen auf die RECHTS-Navigationstaste drücken.

Zum Verwenden der HDMI CEC-Funktion:

• Vergewissern Sie sich, dass das HDMI-Gerät (Verstärker, usw.) korrekt angeschlossen ist.
• Auf dem Gerät oder der Fernbedienung auf die SOURCE-Taste drücken, um die HDMI-Eingangsquelle auszuwählen.

HDMI CEC: HDMI CEC ein-/ausschalten.

HDMI ARC: Die ARC-Funktion (nur für HDMI 2-Ports) ein- und ausschalten.

Automatische Abschaltung: Schaltet die automatische Abschaltung an/aus.

Gerätemenü: Das Einrichtenmenü anderer angeschlossener Geräte anzeigen.

HDMI CEC HDMI CEC < Off > HDMI ARC < Off > Auto Power < Off > Device Menu > Move Adjust Back Exit

ATV UND ANDERE MODI

• Drücken Sie auf die SOURCE-Taste (Quelle) auf dem Gerät oder dem Fernbediengerät, um die gewünschte Eingangsquelle auszuwählen.
• Näheres zu diesen Modi, siehe bitte die Menübedienung für den DTV-Modus.

SATELLITENMODUS

Tipps:

• Schließen Sie Ihre Satellitenantenne an den RF (S2)-Anschluss an, um Satellitensignale zu empfangen.
• Auf der Fernbedienung auf die SOURCE-Taste drücken, um "Satellit" auszuwählen.

1. Automatisches Einstellen

• Drücken Sie auf die MENÜ-Taste, um das Hauptmenü anzuzeigen.
• Markieren Sie über die Navigationstasten“Kanal” und drücken Sie zum Öffnen auf OK.
• Markieren Sie anschließend "Automatisches Abstimmen" und drücken Sie zum Öffnen auf OK.

Land: Wählen Sie das Land aus.

Satellit: Wählen Sie einen verfügbaren Satelliten aus.

Scan-Modus: Wählen Sie einen Scan-Modus aus.

Kanaltyp: Wählen Sie einen Kanaltyp aus.

Servicetyp: Wählen Sie einen Servicetyp aus.

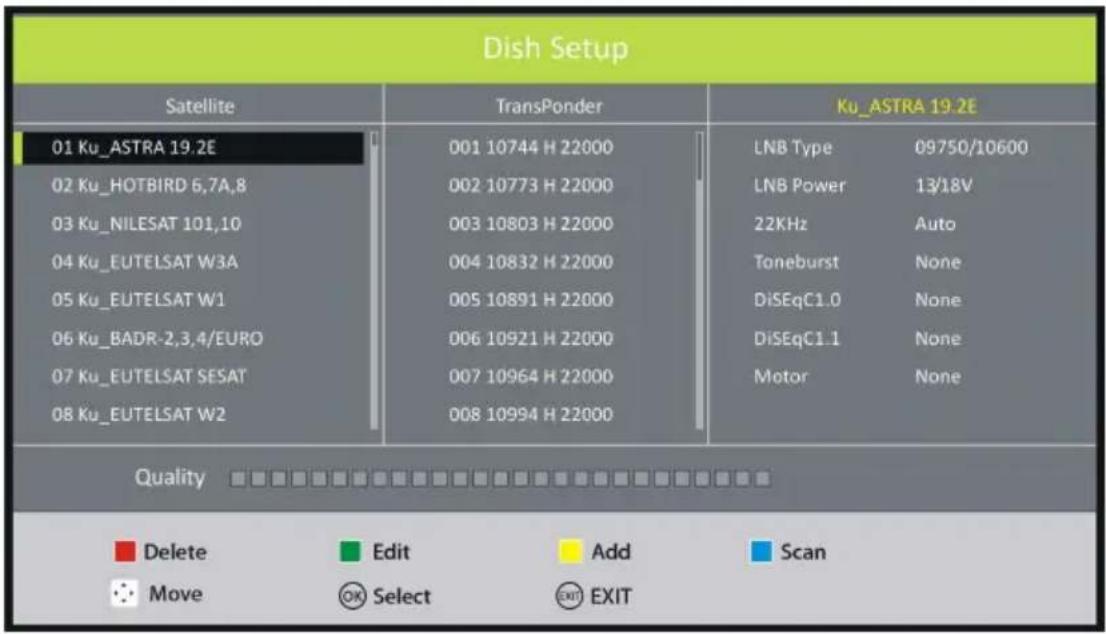

2. Laufwerkseinrichtung

• Drücken Sie auf die MENÜ-Taste, um das Hauptmenü anzuzeigen.
• Markieren Sie über die Navigationstasten "Kanal" und drücken Sie zum Öffnen auf OK.
• Markieren Sie anschließend "Laufwerkseinrichtung" und drücken Sie zum Öffnen auf OK.
• Auf die LINKS-/RECHTS-Navigationstaste drücken, um zwischen der linken und der rechten Spalte zu wechseln.
• Zum Zurückkehren auf VERLASSEN drücken.

A. Wenn die Spalte "Satelliten" (links) markiert ist:

(1) Auf der Fernbedienung auf die GELBE Taste drücken, um die Hinzufügenseite zu öffnen.

Satellitenbezeichnung

- Auf die RECHTS-Navigationstaste drücken, um eine Umbenennen-Seite zu öffnen. Über die Navigationstasten umbenennen.

Längengrade

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Längenwinkel

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um den Mauszeiger zu bewegen; auf der Fernbedienung auf die Nummerntasten drücken, um den gewünschten Wert einzugeben.

Band

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

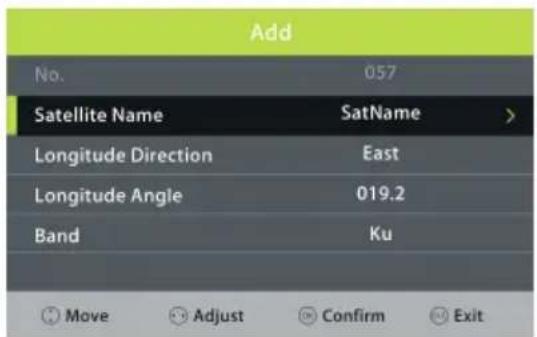

Add No. 057 Satellite Name SatName > Longitude Direction East Longitude Angle 019.2 Band Ku Move Adjust Confirm Exit

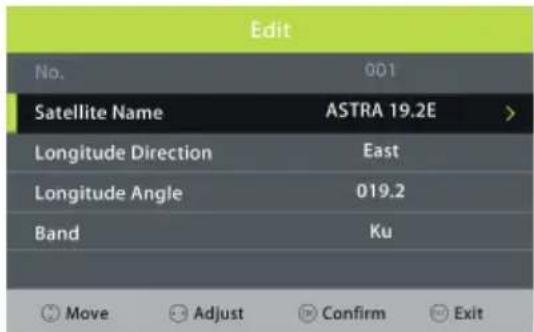

Edit No. 001 Satellite Name ASTRA 19.2E > Longitude Direction East Longitude Angle 019.2 Band Ku Move Adjust Confirm Exit

(2) Auf der Fernbedienung auf die GRÜNE Taste drücken, um die Bearbeitenseite zu öffnen.

- Die Optionen im Bearbeiten-Menü sind mit denen im Hinzufügen-Menü identisch.

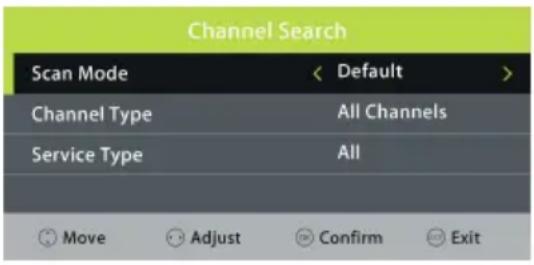

(3) Auf der Fernbedienung auf die BLAUE Taste drücken, um das Scan-Menü zu öffnen.

• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um die gewünschte Position auszuwählen.
• Auf die RECHTS-Navigationstaste drücken, um Scan-Modus, Kanal-Typ und Service-Typ nach Wunsch auszuwählen.

B. Wenn die Spalte "Transponder" (Mitte) markiert ist:

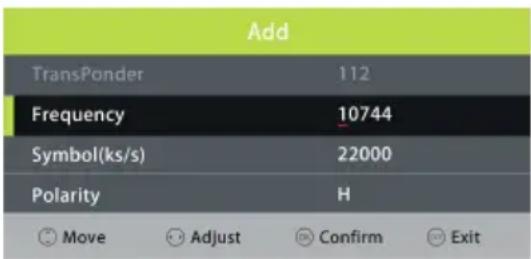

(1) Auf der Fernbedienung auf die GELBE Taste drücken, um die Hinzufügenseite zu öffnen.

Frequenz

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um den Mauszeiger zu bewegen; auf der Fernbedienung auf die Nummerntasten drücken, um den gewünschten Wert einzugeben.

Symbol (ks/s)

- Auf die LINKS-/RECHTS-Navigationstaste

drücken, um den Mauszeiger zu bewegen; auf der Fernbedienung auf die Nummerntasten drücken, um den gewünschten Wert einzugeben.

Polarität

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

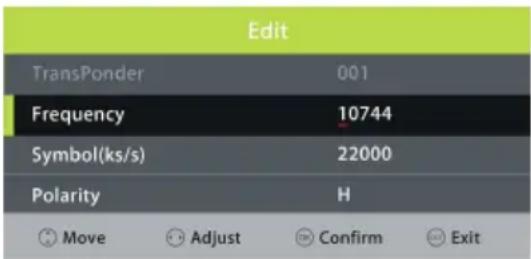

(2) Auf der Fernbedienung auf die GRÜNE Taste drücken, um die Bearbeitenseite zu öffnen.

- Die Optionen im Bearbeiten-Menü sind mit denen im Hinzufügen-Menü identisch.

(3) Auf der Fernbedienung auf die BLAUE Taste drücken, um das Scan-Menü zu öffnen.

• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um die gewünschte Position auszuwählen.
• Auf die LINKS/RECHTS-Navigationstaste drücken, um Scan-Modus, Kanal-Typ und Service-Typ nach Wunsch auszuwählen.

C. Wenn die Spalte "Ku\_ASTRA..." (rechts) markiert ist:

LNB (Low Noise Block) Type

- Auf die LINKS/RECHTS-Navigationstaste drücken, um ein Untermenü zu öffnen. - Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um die gewünschte Position auszuwählen.

LNB

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

22KHz

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Ton-Burst

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

DisEqc1.0 (Digitale Satellitenausrüstungssteuerung)

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

DisEqc1.1

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

Motor

- Auf die LINKS-/RECHTS-Navigationstaste drücken, um die gewünschte Option auszuwählen.

PC/VGA-MODUS

• Einen PC an dieses Gerät anschließen.
• Schalten Sie sowohl den Computer als auch das Gerät ein.
• Auf dem Gerät oder der Fernbedienung auf die SOURCE-Taste drücken, um die PC-RGB (VGA)-Eingangsquelle auszuwählen.
• Auf die MENÜ-Taste drücken, um das Hauptmenü anzuzeigen und über die LINKS/RECHTS-Navigationstasten "BILD" auswählen.

• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um "BILDSCHIRM" zu markieren und zum Öffnen auf OK oder die RECHTS-Navigationstaste drücken.

• Auf die AUFWÄRTS-/ABWÄRTS-Navigationstaste drücken, um die gewünschte Position auszuwählen.

• Drücken Sie auf OK oder die RECHTS-Navigationstaste, um das Untermenü zu öffnen. Auf die LINKS-/RECHTS-Navigationstaste drücken, um den Wert anzupassen.

1. Automatische Anpassung

Hier wird der PC-Bildschirm automatisch angepasst.

2. H-Offset

Hier wird der Wert der horizontalen Position angepasst.

3. V-Offset

Hier wird der Wert der vertikalen Position angepasst.

4. Größe

Hier wird die Geschwindigkeit der Signalübertragung angepasst.

5. Phase

Hier wird das Bild dem Fernseher angepasst.

SCREEN Auto Adjust > H-Offset < 50 > V-Offset < 50 > Size < 50 > Phase < 100 > Move Adjust Back Exit

HINWEIS: Näheres zu anderen Menübedienschritten im PC-RGB (VGA)-Modus siehe bitte die Menübedienung für den DTV-Modus.

WARTUNG

• Sicherstellen, dass die NETZ-Taste gedrückt und der Player im Stand-by-Modus sowie von der Stromversorgung getrennt ist, bevor Sie den Player reinigen.
  ● Wischen Sie den Player mit einem trockenen und weichen Tuch sauber.
• Bei einer starken Verschmutzung auf der Oberfläche wischen Sie diese mit einem Tuch sauber, das Sie zuvor in eine schwache Seifenwasserlösung eingetaucht und danach gründlich ausgewrungen haben. Nach dem Sauberwischen wischen Sie die Oberfläche mit einem trockenen Tuch ab.
  ● Verwenden Sie niemals Alkohol, Benzol, Verdünner, Reinigungsflüssigkeiten oder andere Chemikalien. Entfernen Sie den Staub nicht mit Druckluft.

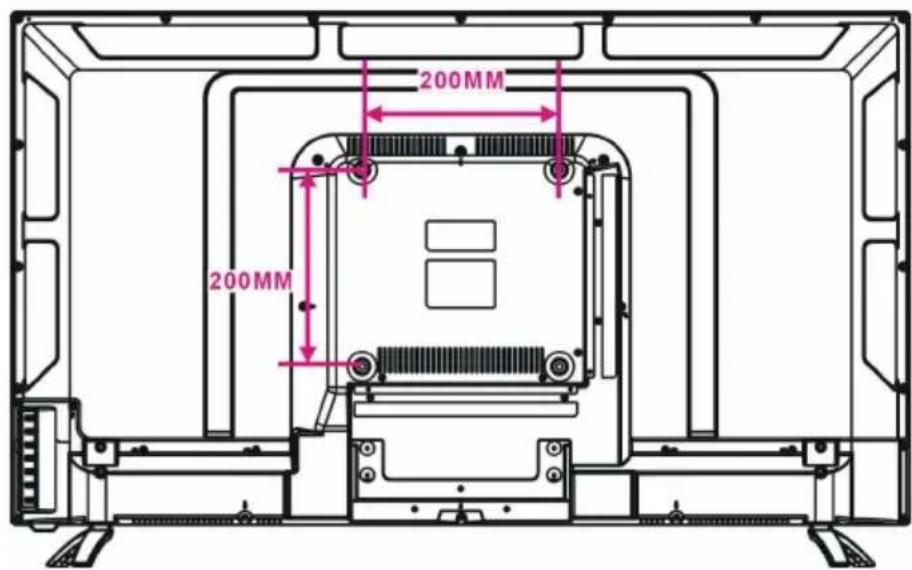

WANDMOUNTAGE

• Wenden Sie sich an einen Fachmann, wenn Sie Ihren Fernseher an der Wand montieren möchten. Wir übernehmen für Produkt- oder Personenschäden keine Verantwortung, wenn Sie den Fernseher selbst montieren.
• Der Fernseher darf nicht an die Wand montiert werden, während er eingeschaltet ist. Durch einen elektrischen Schlag kann es zu Personenschäden kommen.
• Standardschrauben der Größe M6 x 10 mm (4 Stück) zur Montage dieses Fernsehers verwenden.

Fernseherrückseite

200MM 200MM

STANDFUSSINSTALLATION

Standfuß und Gehäuse Ihres Fernsehers wurden separat verpackt. Bevor Sie Ihren Fernseher nutzen, bitte den Standfuß gemäß den untenstehenden Anweisungen anbringen.

Schritt 1:

Den Fernseher mit dem Bildschirm nach unten auf ein weiches Tuch oder Kissen legen, damit der Bildschirm keinen Schaden nimmt.

Schritt 2:

Die Schraubenbohrungen an Standfuß und Fernseherunterseite aneinander ausrichten und anschließend den Standfuß solange hineinschieben, bis der Fernseher vollständig mit dem Standfuß verbunden ist.

Schritt 3:

Die mitgelieferten Schrauben mit einem Schraubendreher anziehen.

ANMERKUNGEN:

- Wird der Fernseher-Standfuß angebracht oder entfernt, muss das Gerät zuerst von der Stromversorgung getrennt werden.

- Einen oder mehrere Personen um Hilfe bitten, wenn der Fernseherfuß montiert oder entfernt wird.

SPEZIFIKATIONEN

Bildschirmgerät	39.5-Zoll-LED-Fernseher
Bildpunktgröße 1920×1080
Bildschirmfarben 16.7M
Kontrastverhältnis 3000:1
Aspektverhältnis 16:9
Lebensdauer	30,000 Std
USB-Multimedia-Wiedergabeformat	Film: AVI, MPEG, MPEG-4, MKV, RMVB
	Musik: MP3, WAV, AAC
	Foto: JPG/JPEG
	Text: TXT
STROMQUELLE AC 100-240V, 50/60Hz
Stromverbrauch <80W
BETRIEBS- TEMPERATUR -5 °C bis 45 °C
ABMESSUNGEN 911(B)×220(T)×564(H)mm
GEWICHT Ungefähr 7 kg

Änderungen der Spezifikationen ohne Benachrichtigung sind vorbehalten.

ALLGEMEINE STÖRUNGSSUCHE

Überprüfen Sie das Gerät wie folgt, bevor Sie dieses wegen vermeintlichen Fehlfunktionen zur Servicestelle bringen:

Störung [COMMON] Abhilfe
Keine Stromzufuhr. Den Netzstecker sicher an eine Stromsteckdose anschließen.
Kein Bild. Stellen Sie sicher, dass das Gerät richtig angeschlossen ist.
• Kein Ton.• Verzerrter Ton.	• Stellen Sie sicher, dass das Gerät richtig angeschlossen ist.• Stellen Sie sicher, dass die Eingangseinstellung für das TV- und Stereosystem richtig sind.• Stellen Sie die Lautstärkung auf einen angemessenen Pegel ein. Dazu drücken Sie auf die VOL+/VOL- Taste (Lautstärke auf/ab).
Mit der Fernbedienung können keine Bedienvorgänge ausgeführt werden.	• Stellen Sie sicher, dass die Batterien nach den richtigen Polaritäten eingesetzt wurden.• Aufgebrauchte Batterien: Ersetzen Sie diese durch neue.• Richten Sie das Fernbediengerät auf den Fernbediensensor am Hauptgerät und probieren Sie es erneut.• Bedienen Sie das Fernbediengerät in einem Abstand von nicht mehr als 6 m zum Fernbediensensor am Hauptgerät.• Entfernen Sie Hindernisse zwischen dem Fernbediengerät und dem Fernbediensensor am Hauptgerät.
Unwirksame Bedienung mit den Tasten (am Hauptgerät und/oder auf dem Fernbediengerät).	Trennen Sie den Netzadapter ab und schließen ihn danach erneut an (die Funktion des Players kann eventuell wegen einem Gewitter, statischer Elektrizität oder wegen anderen Faktoren beeinträchtigt werden).
Störung [TV] Abhilfe
Kein oder schlechtes Bild.	• Richten Sie die Antenne neu aus oder verwenden eine externe Antenne.• Stellen Sie das Gerät nahe zu einem Fenster auf (falls in einem Gebäude).• Entfernen Sie andere Geräte von diesem Hauptgerät, falls diese Ursache der Störungen sind.• Führen Sie das automatische Abstimmen erneut durch.• Wählen Sie einen anderen Kanal aus.
Kein Ton oder schlechte Tonausgabe.	• Überprüfen Sie die Audioeinstellungen.• Drücken Sie auf die MUTE-Taste (Stumm) auf dem Fernbediengerät, um die Tonausgabe wieder zu aktivieren.• Trennen Sie den Kopfhörer ab.
Geräusch- oder Störungen.	Andere elektronische Geräte in der unmittelbaren Nähe des Hauptgeräts verursachen Störungen. Stellen Sie das Hauptgerät an einen anderen Ort hin oder entfernen andere Geräte.
