SS-65K16 - Monitor Swedx - Kostenlose Bedienungsanleitung

Produkttyp	LED-Fernseher / Monitor
Modell	SS-65K16
Bildschirmdiagonale	65 Zoll (165 cm)
Auflösung	3840 x 2160 (4K UHD)
Bildwiederholrate	60 Hz (HDMI 1/2), 30 Hz (HDMI 3)
Energieversorgung	AC 100-240 V ~ 50/60 Hz
Stromverbrauch	ca. 150 W (typisch)
Anschlüsse	3x HDMI (1x ARC), 1x USB, 1x SCART, 1x VGA (PC), 1x Komponenten/AV, 1x Satellit (DVB-S/S2), 1x DVB-T/T2/C, 1x CI-Slot, 1x Koaxial-Audioausgang, 1x PC-Audio
Fernbedienung	2,4 GHz und Infrarot, 2x AAA-Batterien
Lautsprecher	Stereo, 2 x 8 W
Gewicht	ca. 25 kg (mit Standfuß)
Abmessungen (mit Standfuß)	ca. 1470 x 900 x 250 mm
VESA-Wandhalterung	400 x 400 mm
Lieferumfang	Fernbedienung, 2x AAA-Batterien, Netzkabel, Standfuß (bei 65"), Wandhalterung (bei 65"), Bedienungsanleitung
USB-Medienwiedergabe	Video: AVI, MP4, MKV, TS, VOB, RMVB u.a.; Audio: MP3, WAV, M4A, AAC; Bild: BMP, JPG, PNG; Text: TXT

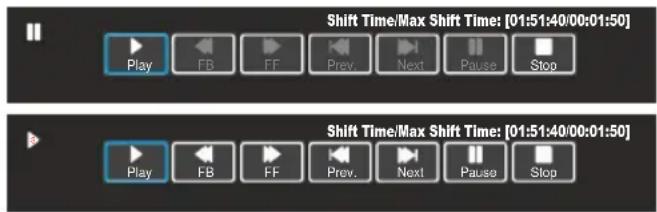

PVR / Time Shift	Ja, über USB-Speicher (FAT32/NTFS, max. 1 TB)

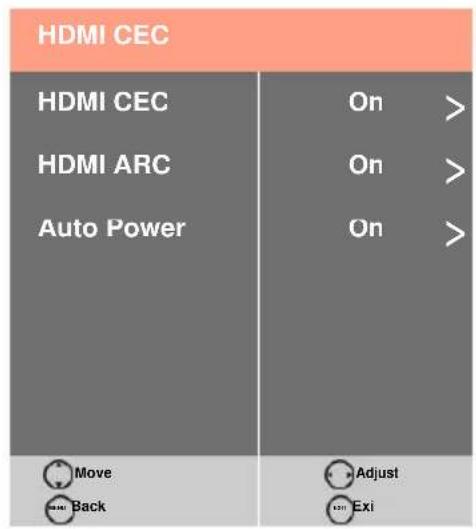

Besondere Funktionen	HDMI CEC, ARC, Hotelmodus, Kindersicherung, EPG, automatische Abschaltung
Reinigung	Nur mit trockenem, weichem Tuch; vorher Netzstecker ziehen
Sicherheitshinweise	Nicht auf instabile Oberflächen stellen, vor Feuchtigkeit und Hitze schützen, Standbilder vermeiden
Reparatur	Nur durch autorisiertes Personal; keine eigenständigen Reparaturen

Häufig gestellte Fragen - SS-65K16 Swedx

Wie schließe ich externe Geräte an den Swedx SS-65K16 an?

Verwenden Sie die HDMI-Anschlüsse (HDMI1/2 unterstützen 4K@60Hz, HDMI3 nur 30Hz) oder den USB-Anschluss für Media-Player. Schalten Sie das Gerät ein und wählen Sie die entsprechende Quelle über die SOURCE-Taste.

Warum habe ich kein Bild oder Ton?

Überprüfen Sie das Netzkabel, ob das Gerät eingeschaltet ist, die Lautstärke nicht stummgeschaltet ist und die richtige Quelle gewählt wurde. Testen Sie gegebenenfalls die MUTE-Taste und die Helligkeitseinstellungen.

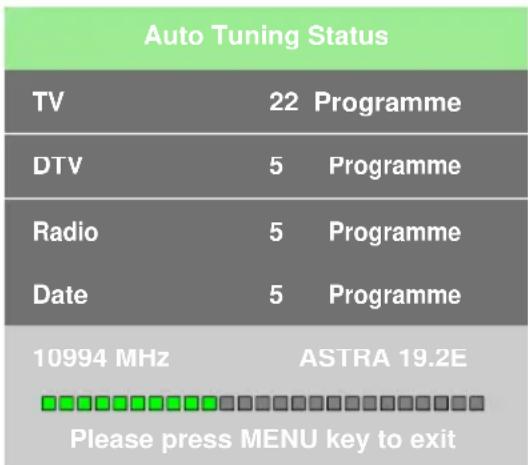

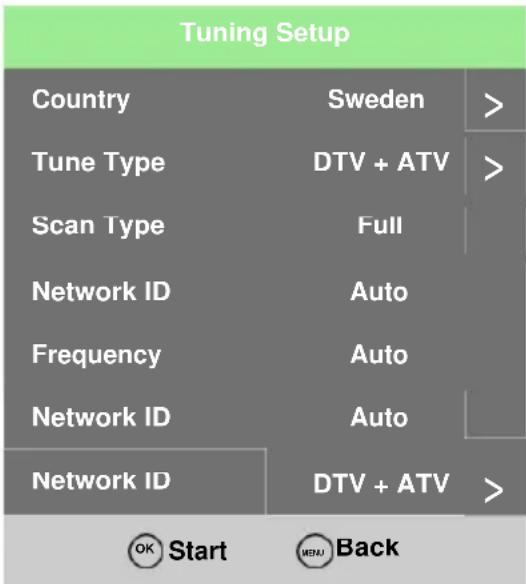

Wie kann ich Sender suchen und speichern?

Gehen Sie ins Menü > Sender (Satellit oder DVB-T) und starten Sie den automatischen Suchlauf. Wählen Sie zuvor Ihr Land und den gewünschten Satelliten/Modus aus. Gespeicherte Sender können über die Senderliste verwaltet werden.

Die Fernbedienung funktioniert nicht richtig. Was kann ich tun?

Stellen Sie sicher, dass die Fernbedienung im korrekten Modus (2,4 GHz oder Infrarot) ist. Wechseln Sie den Modus durch 5-Sekunden-Drücken der SOURCE-Taste. Ersetzen Sie die Batterien und reinigen Sie das Sendefenster.

Kann ich eine Wandhalterung verwenden?

Ja, das Gerät unterstützt VESA 400x400 mm. Bei 65 Zoll ist eine Wandhalterung im Lieferumfang enthalten. Montieren Sie diese fachgerecht an einer stabilen Wand.

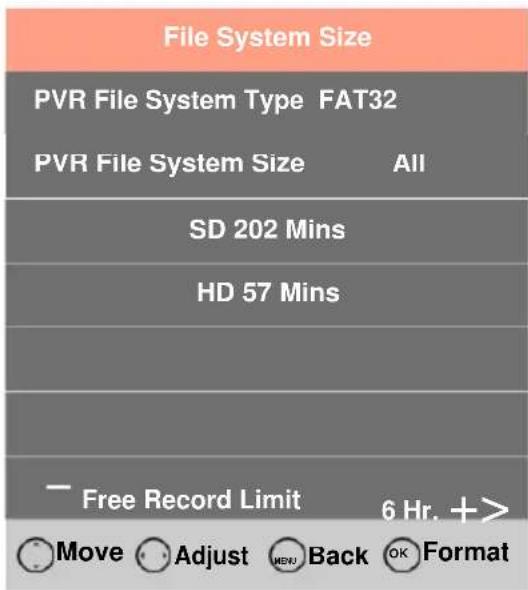

Wie nehme ich TV-Sendungen auf?

Schließen Sie einen USB-Speicher (max. 1 TB, FAT32/NTFS) an und formatieren Sie ihn im Menü unter PVR File System. Starten Sie die Aufnahme über die Aufnahmetaste auf der Fernbedienung.

Das Bild ist unscharf oder flackert. Was tun?

Überprüfen Sie die Antennenverbindung und richten Sie die Antenne neu aus. Reduzieren Sie die Rauschunterdrückung im Bildmenü. Bei PC-Betrieb stellen Sie die korrekte Auflösung ein.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Gehen Sie ins Menü > Optionen > Reset. Bestätigen Sie mit OK. Alle persönlichen Einstellungen werden gelöscht.

Kann ich Untertitel bei USB-Medien anzeigen?

Ja, der Media Player unterstützt Untertitel. Speichern Sie die Untertiteldatei im Unicode-Format und laden Sie sie im Player über die SUB-T-Taste.

Wo finde ich die Garantiebestimmungen?

Die Garantie gilt für Neugeräte ab Kaufdatum. Wenden Sie sich bei Problemen an Ihren Händler oder an den SWEDX-Kundenservice unter www.swedx.com. Die Garantie deckt Material- und Verarbeitungsfehler.

BEDIENUNGSANLEITUNG SS-65K16 Swedx

SWEDX bietet eine große Auswahl an LED TVs und digitalen Anzeigegeräten sowie dem passenden Zubehör. Für weitere Informationen besuchen Sie uns unter: www.swedx.com

Sicherheitshinweise 4

Grundlegende Bedienung 5

Lieferumfang 6

Anschlüsse 6

Hinweise zur Fernbedienung 7

Tasten der Fernbedienung 8

Erstmalige Installation 9

Hauptfunktionen 10

Lautstärkeeinstellungen 10

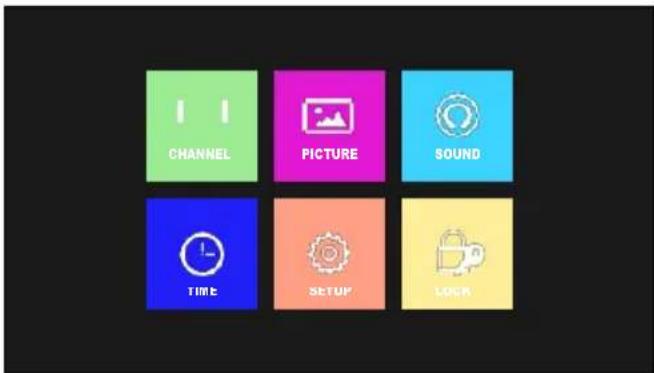

OSD Menüfunktionen 10

OSD Menüstruktur 10

Menü > Optionen 11

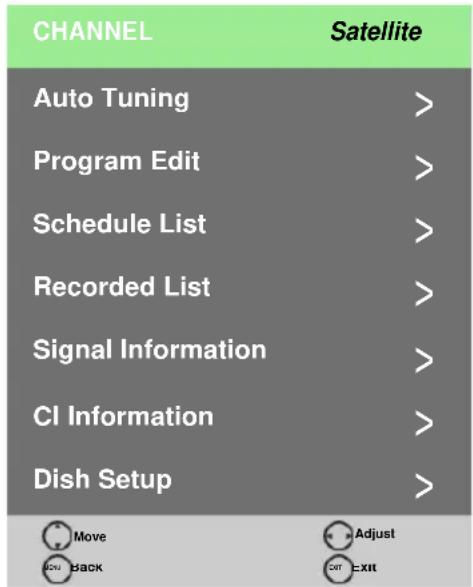

Menü > Sender (Satellit) 12

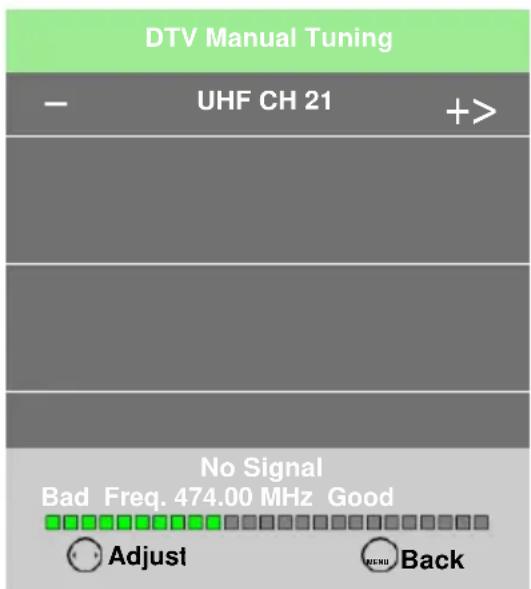

Menü > Sender (DVB-T) 16

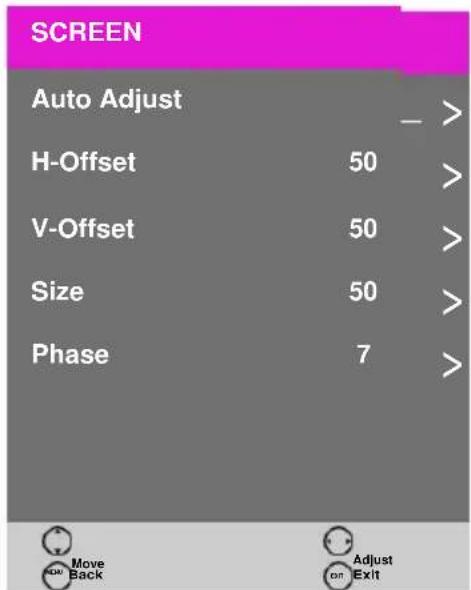

Menü > Bild

Menü > Ton

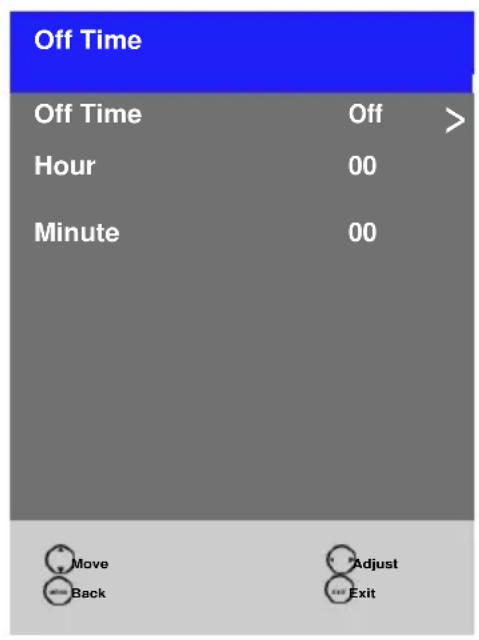

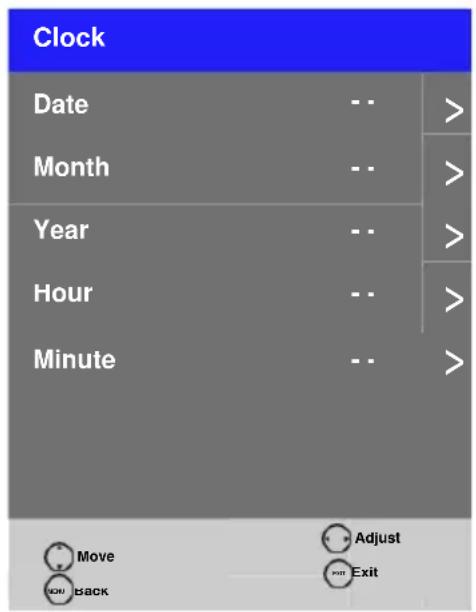

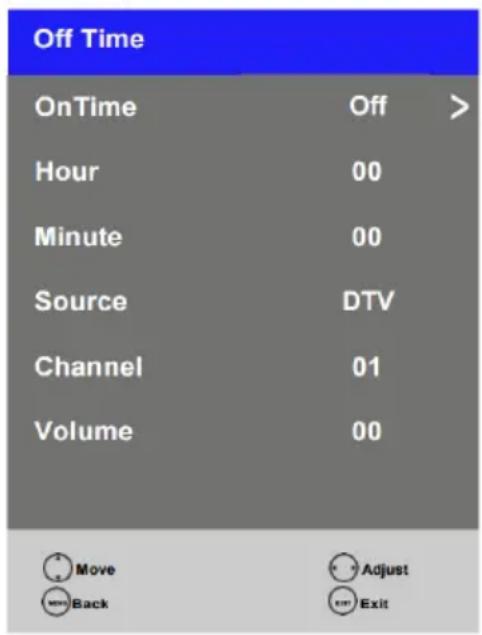

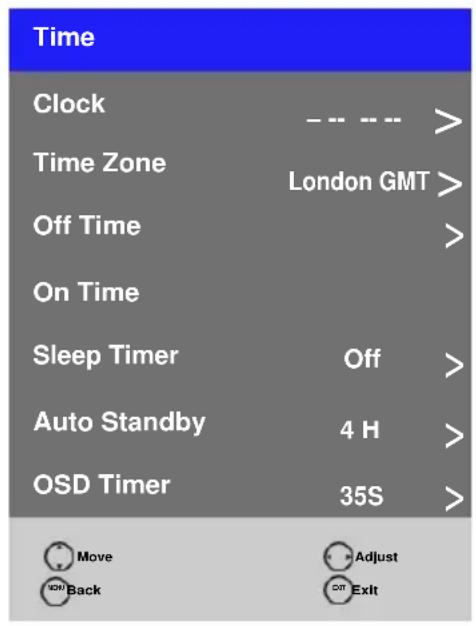

Menü > Zeit

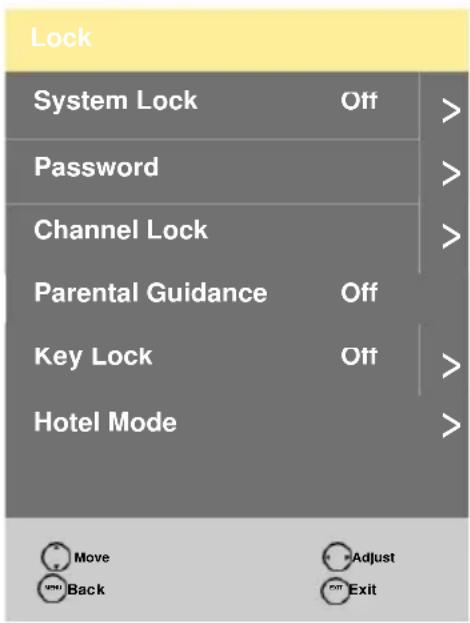

Menü > Sperren und Einschränkungen

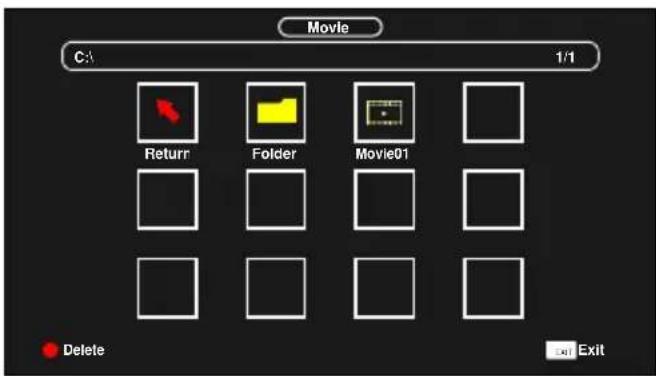

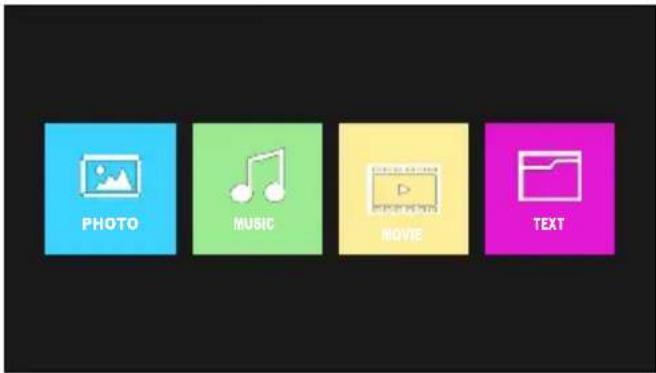

USB Media Player

Unterstützte Formate und Kodierungen

Teletext

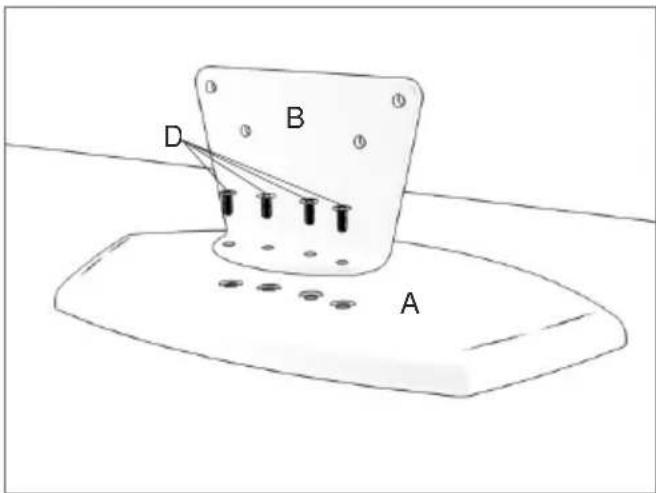

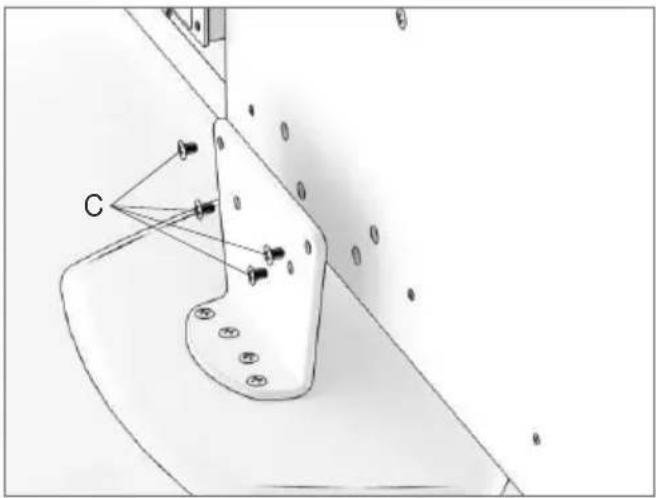

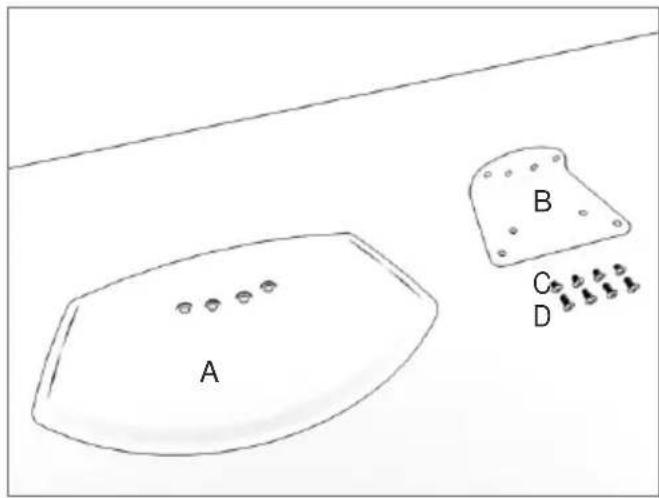

Montage > Standfuß

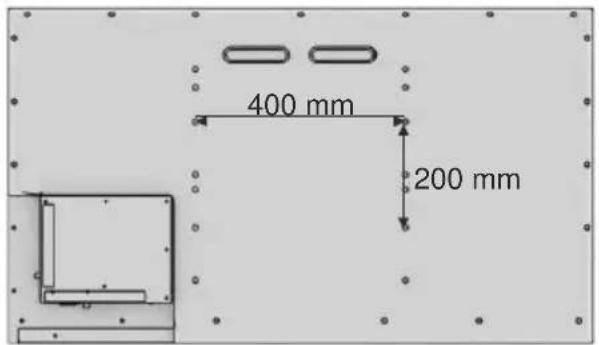

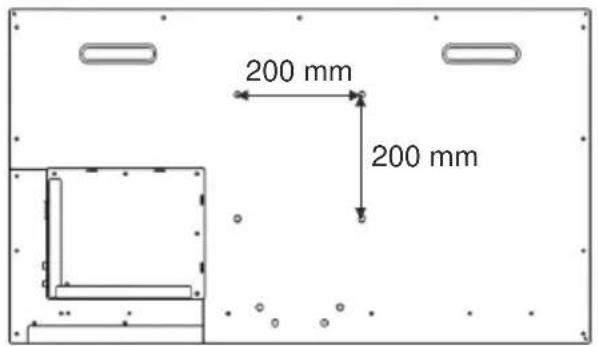

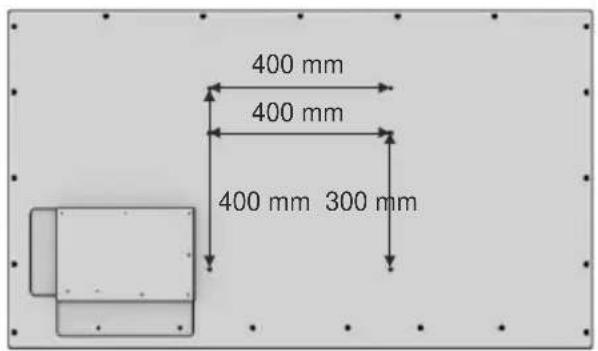

Montage > Wandhalterung

Problembehandlung

Garantie und Service

Kundenservice

Haftungsausschluss

Vielen Dank, dass Sie sich für ein SWEDX LED/LED-TV Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch bevor Sie das Produkt bedienen. Stellen Sie sicher, dass das Display beim Transport nicht beschädigt wurde. Sollte der Artikel beschädigt sein, so kontaktieren Sie bitte Ihren Verkäufer und verwenden Sie das Gerät nicht. Überprüfen Sie, ob sämtliches Zubehör Ihres Modells im Lieferumfang enthalten ist.

Sicherheitshinweise

• Platzieren Sie das Produkt nicht auf instabilen Oberflächen, von denen es herunterfallen könnte.
• Setzen Sie das Produkt keinen extremen Temperaturen oder feuchter Umgebung aus
• Setzen Sie das Produkt nicht direkter Sonneneinstrahlung oder anderen Hitzequellen aus.
• Stellen Sie das Produkt in keine Flüssigkeiten
• Stecken Sie nichts in das Produkt oder platzieren Sie darauf einen Wasserbehälter
• Stecken Sie bitte das Stromkabel sowie das Antennenkabel bei Unwetter (vor allem bei Blitzen) aus
• Treten Sie nicht auf das Stromkabel oder verknoten Sie dieses
  • Vermeiden Sie es Steckdosen zu überlasten, um Brandrisiken und Stromschläge zu vermeiden
• Reinigen Sie das Produkt nur mit trockenem und weichem Tuch
• Sollte Ihr Gerät defekt sein, so reparieren Sie dieses nicht selber, sondern kontaktieren Sie den Kundensupport
• Wenn Sie ihre Fernbedienung längere Zeit unbenutzt lassen, entfernen Sie bitte die Batterien und lagern Sie diese an einem trockenen Ort
  • Vermeiden Sie ein Fallenlassen der Fernbedienung
• Wenn Sie das Produkt dauerhaft anschließen, so stellen Sie es nicht auf stark erwärmte Oberflächen, auf den Boden oder auf Teppiche um Unfälle zu vermeiden
• Das Gerät sollte vor Tropfen oder Spritzwasser geschützt sein und kein mit Flüssigkeit gefülltes Objekt, wie zum Beispiel Vasen, auf dem Gerät platziert werden
• Wenn ein Netzstecker beziehungsweise ein Gerätekoppler als Trennvorrichtung verwendet wird, sollte die Trennvorrichtung betriebsbereit bleiben
  • Die Batterie soll nicht starker Hitze wie Sonne, Feuer oder Ähnlichem ausgesetzt sein
  • Hohe Lautstärken von Ohr- und Kopfhörern können Hörverlust verursachen

Bitte installieren Sie das Produkt an angemessenen Positionen, wie zum Beispiel an Wänden oder Decken. Bitte bringen Sie es unter professioneller Anleitung an.

Dieses Gerät entspricht Teil 15 der FCC Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen.
2. Dieses Gerät muss empfangene Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen können.

Bitte entfernen Sie die Stromzufuhr, wenn das Gerät über längere Zeit hinweg nicht benutzt wird.

Vorsichtsmaßnahmen beim Darstellen von Standbildern

Ein Standbild kann zu dauerhaften Schäden am Bildschirm führen

• Stellen Sie auf dem Display kein Standbild für mehr als 2 Stunden dar, da es unter Umständen zu einem Einbrennen kommen kann. Um ein Einbrennen zu verhindern, reduzieren Sie die Helligkeit und den Kontrast des Displays beim Darstellen von Standbildern.
• Benutzt man das 4:3 Format für einen längeren Zeitraum kann es unter Umständen zu Rückständen von Rändern auf der linken und rechten Seite, sowie der Mitte des Bildschirms führen. Ausgelöst wird dies durch die verschiedenen Lichtemissionen auf dem Bildschirm.
• Das Wiedergeben einer DVD oder das Nutzen von Videospielkonsolen kann einen ähnlichen Effekt haben. Hierdurch verursachte Schäden werden nicht von der Garantie abgedeckt.
• Das Darstellen von Standbildern bei Videospielen und PCs für einen längeren Zeitraum kann zu „Teil-Nachbildern“ führen. Um diesen Effekt zu verhindern, reduzieren Sie bitte die „Helligkeit“ und den „Kontrast“ beim Darstellen von Standbildern.

Um zu verhindern, dass ein Brand entsteht, halten Sie Kerzen und andere offene Feuerquellen stets von diesem Produkt fern.

Grundlegende Bedienung

• Benutzen Sie eine "AC 100-240 Volt Steckdose mit 50\~60 Hz als Stromquelle.
• Wenn der Bildschirm des Gerätes ausgeschaltet ist, drücken Sie den AN/AUS Schalter auf der Fernbedienung oder auf dem Gerät.

- Wenn Sie das Gerät vorübergehend ausschalten möchten, drücken Sie den AN/AUS Schalter auf der Fernbedienung oder auf dem Gerät.

- Wenn Sie das Produkt vollständig ausschalten möchten, ziehen Sie das Stromkabel aus der Steckdose und trennen Sie so das Gerät vom Stromnetz.

- In allen Modi außer dem PC Modus versetzt sich das Produkt nach 10 Minuten ohne Signaleingang in den Ruhemodus.

- Im PC Modus versetzt sich das Produkt nach 30 Sekunden ohne Signaleingang in den Ruhemodus.

• Die Bild- und Toneinstellungen werden vor dem Ausschalten des Produktes gespeichert. Wird das Produkt wieder eingeschaltet so werden auch die getätigten Einstellungen wieder geladen.

- Wenn Sie den PC als Signalquelle verwenden, setzten Sie die Auflösung auf eine der folgenden Einstellungen: Für HDMI 1 und 2 → 3840x2160 bei 60HZ Für HDMI 3 → 3840x2160 bei 30HZ Für PC → 1920x1080 bei 60HZ

- Falls ein Vollbildsignal vom Benutzer verwendet wird, so ist dies empfohlen.

Vorbereitung:

• Stellen Sie das Produkt auf eine stabile Oberfläche
• Verwenden Sie keine Halterungen, die nicht vom Hersteller bereitgestellt oder empfohlen werden.
• Sollten Sie eine Wandhalterung besitzen, prüfen sie ob diese fest montiert ist.
• Stellen Sie keine Gegenstände auf das Produkt.
• Blockieren oder verdecken Sie keine Belüftungsöffnungen am Produkt.
• Das Produkt muss mit einer Spannungsquelle von 110-240 Volt und 50\~60 Hz betrieben werden.
• Stromkabel sowie andere Kabel müssen ordnungsgemäß verlegt und geschützt werden, um zu verhindern, dass man darauf tritt.
• Halten Sie das Stromkabel von Hitzequellen fern. Es besteht sonst Brandgefahr.

Hitzequellen und Feuchtigkeit

• Halten Sie das Produkt trocken und vermeiden Sie Feuchtigkeit
- Halten Sie das Produkt auf Abstand zu Hitzequellen

Reinigung und Wartung

• Stecken Sie das Produkt vom Strom ab, bevor Sie es reinigen. Verwenden Sie zur Reinigung keine Lösungsmittel oder Flüssigkeiten.
• Verwenden Sie zur Reinigung nur trockene und weiche Stoffe.
• Im Falle eines Problems, verwenden Sie nur Ersatzteile, die vom Hersteller empfohlen werden. Das Verwenden von anderen Ersatzteilen kann zu Stromschlägen, Kurzschlüssen, Feuer oder anderen Problemen kommen.
  Bitte kontaktieren Sie einen von SWEDX autorisierten Techniker

Abwesenheit im Urlaub.

- Stecken Sie das Produkt bei Gewitter oder wenn es für längere Zeit ungenutzt bleibt ab.

WARNUNG

GEFAHR EINES STROMSCHALGES NICHT ÖFFNEN

ACHTUNG:

UM DAS RISIKO EINES STROMSCHLAGES ZU MINIMIEREN, ENTFERNEN SIE AUF KEINEN FALL ABDECKUNGEN (ODER DIE RÜCKSEITE). ÜBERLASSEN SIE DIES QUALIFIZIERTEM SERVICEPERSONAL.

WARNUNG:

UM DAS RISIKO EINES FEUERS

ODER EINES

STROMSCHLAGES ZU

MINIMIEREN SETZEN SIE DEN

APPARAT KEINEM REGEN

ODER FEUCHTIGKEIT AUS!

Lieferumfang:

2 x AAA Batterie

Hinweis

Stromkabel

Fernbedienung

LED/LED-TV

Standfuß ^1

Wandhalterung ^2

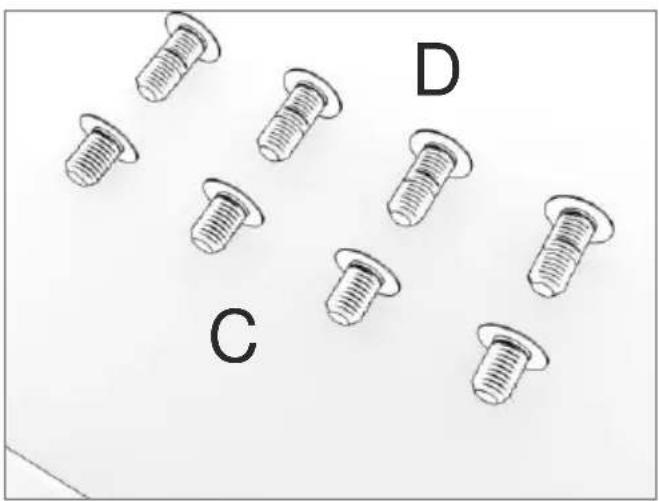

1. Der Standfuß wird bei den Größen 40, 42, 50 und 58 Zoll inkl. Schrauben mitgeliefert.
2. Die Wandhalterung ist nur bei den Größen 65 und 75 Zoll im Lieferumfang enthalten.

Vorsicht

Explosionsgefahr bei falschem Austausch der Batterien. Nur mit dem gleichen Typ

AAA Batterie

ersetzen.

Vorsicht

Setzten Sie die Batterien keinen starken Hitzequellen wie z.B. Sonne oder Feuer aus.

AAA Batterie

K16-UHD-2 HDMI 1.4 SAT DTV/ATV CI MODULE COMPONENT AV USB ON/OFF REMOTE PAIRING 2.4 GHz POWER INPUT AC 100-240 V ~ 50/60 Hz 1 2 3 4 5 6 7 8 9 10 K16-UHD-1 HDMI 2.0 1 / ARC 2 PC AUDIO PC SCART COAXIAL 11 12 13 14 15

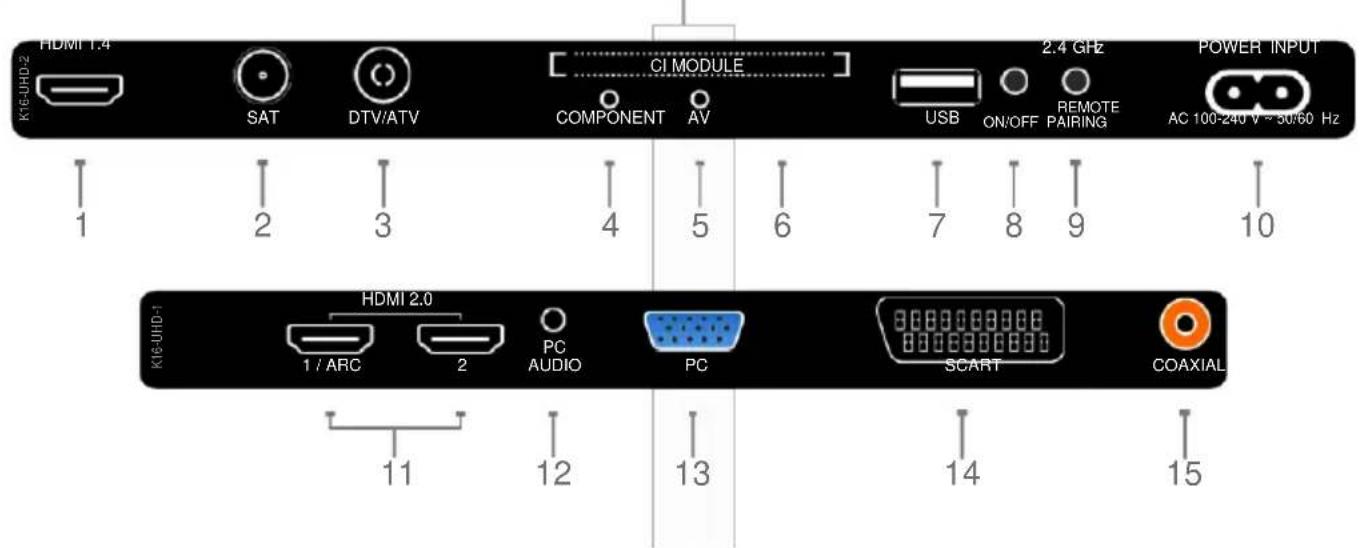

Anschlüsse

1. HDMI3 / MHL

Anschluss für HDMI3 (Ver. 1.4). Maximale Auflösung von 3840x2160 @ 30 Hz. Unterstützt MHL (Mobile High-definition Link)

2. SAT

Anschluss für Satellitenreceiver (DVB-S/S2) Unterstützt HD Sender.

3. DTV/ATV

Anschluss für digitale/analoge TV Sender. Unterstütz Analog und DVB-T/T2/C

4. COMPONENT

Anschluss für Component (YPBPR) Quellen. Maximale Auflösung von 1080p @ 60 Hz *Component/YPBPR und AV teilen sich den gleichen Audio Eingang.

5. AV

Anschluss für AV (Audio/Video) Quellen

6. CI Module (Common Interface)

Anschluss für CAM (Conditional Access Module) zur Entschlüsselung Digitaler TV Sender. Unterstützt DVB-T/T2/C/S/S2.

7. USB

Anschluss für USB Medien/Firmware Updates.

8. On/OFF

Ein- und Ausschalter des Gerätes

9. Remote Pairing

Fernbedienungszuweisung.

10. POWER INPUT

Stromanschluss für 100-240 V bei 50\~60Hz

11. HDMI1 (ARC) / HDMI2

Anschluss für HDMI1 und 2 (Ver. 2.0). Maximal 3840x2160 bei 60 Hz

HDMI1 unterstützt ARC (Audio Return Channel)

12. PC AUDIO

Anschluss für PC Audio wenn ein PC (Personal Computer) verbunden ist.

13. PC

Anschluss für PC (VGA) Quellen.

14. SCART

Anschluss für SCART Quellen.

15. COAXIAL

Ausgang für digitales Audio Signal (Coaxial)

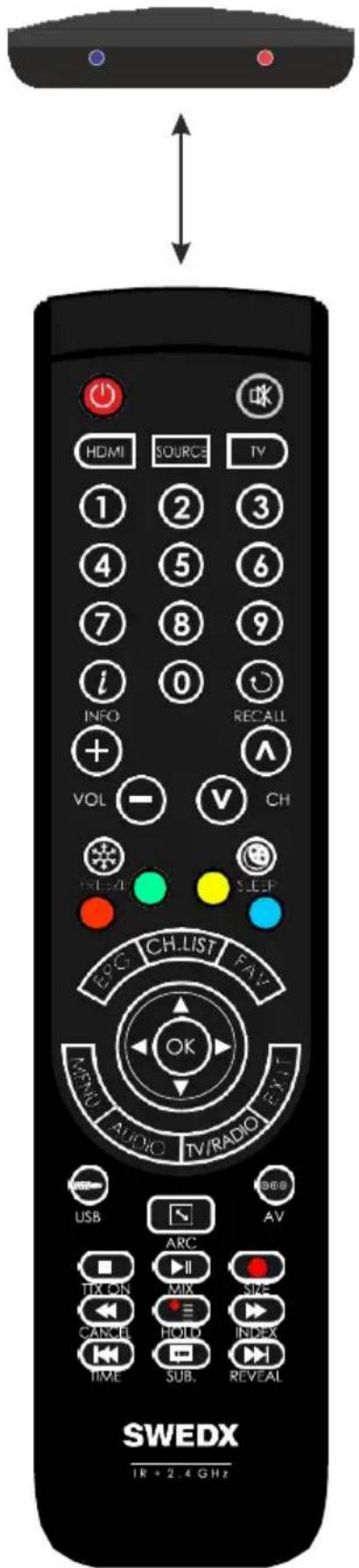

Fernbedienung

Die Fernbedienung unterstützt sowohl den 2,4Ghz Standard als auch Infrarot.

Die Fernbedienung ist mit 2 LED Indikatorlampen ausgestattet. Leuchtet die rote LED bedeutet dies, das die Fernbedienung im Infrarot Modus agiert, leuchtet die Blaue so ist der 2,4Ghz Modus aktiv. Neuere Produkte von SWEDX verwenden 2.4 GHz Empfänger.

Die 2,4Ghz Technologie erlaubt es der Fernbedienung den TV zu steuern ohne direkt auf Ihn zu zielen, da der Empfänger im Gerät verbaut ist. Jeder SWEDX TV hat eine voreingestellt Fernbedienung, was bedeutet, dass man damit nur ein bestimmtes Gerät ansteuern kann. Um zwischen Infrarot und 2,4Ghz Modus zu wechseln halten Sie

für ca. 5 Sekunden gedrückt. Nun wird die rote LED 3-Mal aufblinken und der aktuelle Modus wird gewechselt.

Um die Fernbedienung mit dem TV zu verbinden sind 3 Schritte notwendig:

1. Schließen sie das Produkt an den Strom an
2. Vergewissern Sie sich, dass die Fernbedienung um 2,4 Ghz Modus ist.

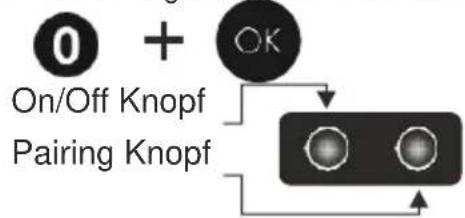

3. Drücken und halten Sie folgende Tasten

gleichzeitig für ca. 5 Sekunden. Die blaue LED wird nun 5-Mal aufblinken. Dies bedeutet, dass die Fernbedienung mit dem TV nun verbunden und zur Verwendung bereit ist.

Neuere 2,4Ghz fähige SWEDX Produkte sind mit einem "Pairing" Knopf ausgestattet um zu verhindern, dass man mehrere Geräte verbindet, sofern denn mehrere SWEDX Produkt in Reichweite sind.

Falls Ihr Gerät einen solchen „Pairing“ Knopf hat, drücken und halten Sie diesen für ca. 2 Sekunden, wenn die blaue LED nach drücken der folgenden Tasten begonnen hat zu blinken.

HDMI SOURCE TV 1 2 3 4 5 6 7 8 9 i 0 INFO RECALL + VOL - V CH FLEAL SLEEP CH LIST FAV OK MENU AUDIO TV/RADIO EX.T USB AV ARC TX ON II MIX CANCEL HOLD INDEX TIME SUB REVEAL SWEDX 1R + 2.4 GHz

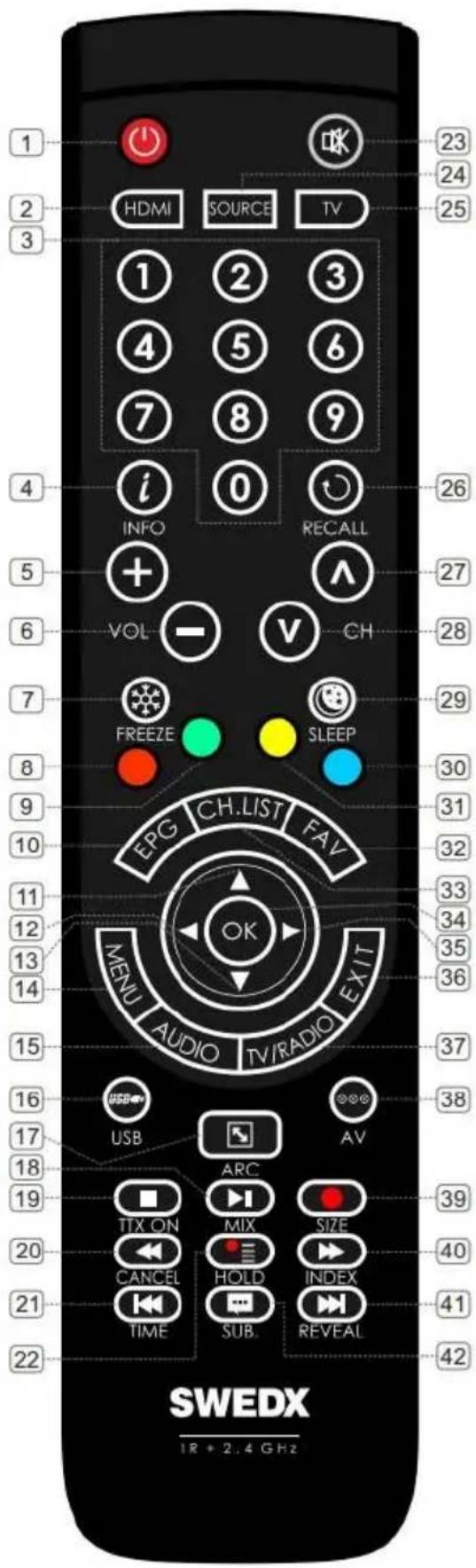

Tasten der Fernbedienung

1. An/Aus Taste
2. HDMI Verknüpfung
3. Nummernknöpfe für direkten Zugang zu Kanälen
4. Zusätzliche Informationen anzeigen lassen
5. Lautstärke erhöhen
6. Lautstärke verringern
7. Bild einfrieren

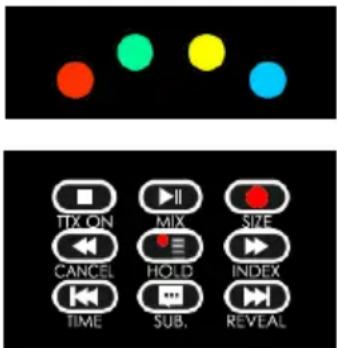

8. Schnelltext Themen in Teletext wählen ROT
9. Schnelltext Themen in Teletext wählen GRÜN
10. EPG (Electronic Program Guide)
11. Steuerkreuz - Hoch
12. Steuerkreuz - Links
13. Steuerkreuz - Runter
14. Menu anzeigen. Im OSD Untermenü: vorheriges Menü
15. Audio/Sprache wählen – Im DTV und USB Media Player
16. Verknüpfung USB
17. Aspect Ratio Auswahl
18. Start/Pause
19. Stop / Teletext
20. Zurückspulen/ Teletext beenden
21. Vorheriger Titel/ Zeit anzeigen im Teletext

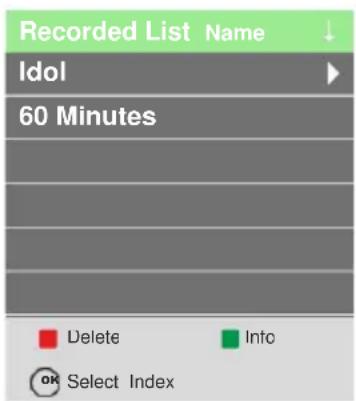

22. Liste der Aufnahmen/Teletext anhalten
23. Lautlos
24. Quellen Auswahl
25. Verknüpfung zu DTV/TV
26. Letzter Sender in DTV/TV
27. Nächster Sender. In der Senderliste Scrollt diese Taste zum nächsten Sender hinunter.

28. Vorheriger Sender. In der Senderliste Scrollt diese Taste zum vorherigen Sender nach oben.

29. Sleepmode zu bestimmten Zeiten aktivieren.

30. Schnelltext Themen in Teletext wählen BLAU
31. Schnelltext Themen in Teletext wählen GELB 3
32. Zeige Favoritenliste
33. Zeige TV Sender
34. OK – Bestätigen
35. Steuerkreuz - Rechts
36. Ein OSD Menü verlassen
37. Wechsel zwischen TV und Radio
38. AV Direktzugriff
39. Sofortaufnahme – Teletext Schriftgröße
40. Vorspulen – Teletext Index
41. Nächster Titel – Teletext anzeigen
42. Untertitel aktivieren – im DTV Modus oder im USB Media Player

1 2 3 HDMI SOURCE TV 1 2 3 4 5 6 7 8 9 i INFO RECALL 5 + VOL CH 7 FREEZE SLEEP 8 EPG CH.LIST FAV 9 10 11 12 13 14 MENU AUDIO EXIT 15 TV/RADIO 16 USB AV 17 USB ARC 18 19 TTX ON MIX SIZE 20 CANCEL HOLD INDEX 21 TIME SUB REVEAL 22 SWEDX 1R + 2.4 GHz

Beim ersten Anschalten des TVs wird Ihnen der Installations-Guide präsentiert. Als erstes sollten Sie sich die für Sie passende Menü Sprache aussuchen und das richtige Land auswählen.

Bei der Auswahl des Energiemodus haben Sie die Wahl zwischen dem "Home-" und dem "Dynamic-Modus". Der „Home-Modus „reduziert die Hintergrundhelligkeit des Bildschirms umso Energie einzusparen, der „Dynamic-Modus“ hingegen regelt die Hintergrundbeleuchtung auf das Maximum hinauf.

Hauptfunktionen

Aus- und Anschalten

Drücken Sie die POWER auf der Fernbedienung oder den Ein/Aus Schalter am Produkt. Das Produkt wird sich nun einschalten und ist einsatzbereit.

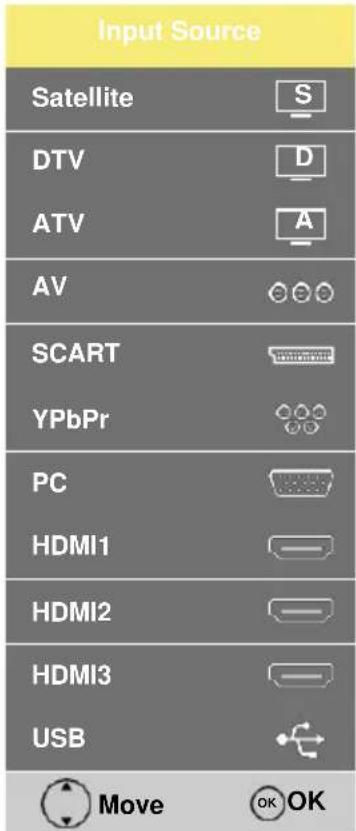

Quelle Wählen

Drücken Sie "SOURCE" auf der Fernbedienung. Nun wird eine Liste aller verfügbaren Quellen angezeigt. Navigieren Sie mit den Pfeiltasten und bestätigen Sie die gewünschte Quelle mit „OK.

Input Source Satellite S DTV D ATV A AV SCART YPbPr PC HDMI1 HDMI2 HDMI3 USB Move OK OK

Lautstärkeeinstellungen

Drücken Sie VOL+ / VOL- auf der Fernbedienung um die Lautstärke zu regeln.

Drücken Sie kornbedienung um auf Lautlos zu schalten.

Volume

OSD Menü

• Drücken sie "MENU" auf der Fernbedienung um das OSD Menü aufzurufen. Erneutes Drücken bringt Sie im Menü weiter zurück.
• Drücken Sie „OK“ um zu Bestätigen.
• Verwenden Sie die Pfeiltasten um zu navigieren oder die aktuellen Einstellungen zu ändern.

- Drücken Sie "EXIT" um das OSD Menü zu verlassen.

OSD Menü Struktur

• OSD (On Screen Display) erlaubt dem Benutzer verschiedene Features und Einstellungen seinen Wünschen anzupassen.
• Drücken sie dazu die "MENU" Taste auf der Fernbedienung. Nun wird Ihnen das Haupt OSD Menü angezeigt.

EXO CH LIST FAY OK MENU AUDIO TV/RADIO EXIT

OSD Menübedienung:

• Hauptmenü: Drücken Sie die "MENU" auf der Fernbedienung um das OSD Hauptmenü zu öffnen. Wählen Sie den gewünschten Reiter im Menü mit den folgenden Pfeiltasten ◀ & ▶. Bestätigen Sie Ihre Auswahl mit "OK".
• Untermenü: Jeder Hauptmenü Reiter besitzt ein Untermenü für die jeweiligen Einstellungen.
• Untermenü Punkte: A: Falls Sie nicht sofort etwas einstellen können, bedeutet dies, dass es Ihnen möglich ist durch Drücken von „OK“ ein Untermenü zu öffnen. Dort können Sie nun die gewünschten Einstellungen vornehmen. B: Falls Sie kein ▶ Symbol am Menüreiter finden, können Sie mit den folgenden Pfeiltasten Einstellungen vornehmen: ◀ ▶

CHANNEL PICTURE SOUND TIME SETUP LOCK

C: Falls ein Menüreiter grau unterlegt ist, bedeutet dies, dass die beschriebene Einstellung im momentanen Modus nicht möglich ist.

Menü > Optionen Seitenverhältnis

Setup
Language	English	>
TT Language	West	>
Audio Language		>
Subtitle Language		>
Hearing Impaired	Off	>
Aspect Ratio 16:9
PVR File System		>
Blue Screen	Off	>
First Time Installation		>
Reset		>
Software Update (USB)		>
HDMI CEC		>

In diesem Menü können Sie die allgemeinen TV Einstellungen vornehmen.

Sprache

Wählen Sie die OSD Menü Sprache.

TT Sprache

Wählen Sie die Sprache für den Teletext.

Audio Sprache

Wählen Sie hier die erste und zweite Audio Sprache für DTV Sender falls mehrsprachig übertragen wird. Falls die gewünschten Sprachen nicht übertragen werden, ist die Standardsprache Englisch.

Untertitelsprache

Wählen Sie hier die erste und zweite Untertitelsprache für DTV Sender falls mehrsprachig übertragen wird. Falls die gewünschten Sprachen nicht übertragen werden, ist die Standardsprache Englisch.

Hörgeschädigt

Die Hörgeschädigtenfunktion zeigt Ihnen zusätzliche Untertitel speziell für hörgeschädigte, wenn die Funktion aktiviert wurde.

Wählen Sie eine der verschiedenen Bildoptionen wie Größe und Seitenverhältnis.

Die Bildgröße kann abhängig der Bildquelle variieren.

Ihr Receiver (Kabel/Satellit) hat eventuell ebenfalls eigene Einstellungen bezüglich des Bildes. Trotzdem ist es empfohlen bei Verwendung von Kabelboxen und „PointToPoint/JustScanModus“ das 16:9 Seitenverhältnis zu wählen.

Auto

Passt die Bildgröße automatisch dem entsprechenden Übertragungssignal an.

Zoom1&2

Vergrößert das Bild.

4:3

Setzt das Bild auf den 4:3 Basismodus. Achten Sie jedoch darauf, dass Sie den 4:3 Modus nicht über längere Zeit hinweg verwenden, da sich sonst Spuren und Ränder im Display einbrennen können, die nicht von Garantie oder Gewährleistung abgedeckt werden.

Zeigt das komplette Bild bei HDMI (720p / 1080i / 1080p / 2160p) Signalen an. Der "PointToPoint" Modus zeigt ein glatteres Bild an, wohingegen der "Just Scan" Modus ein eher klareres Bild anzeigt.

Nutzen Sie das "PVR File System Menu" um mit dem Gerät DVB-T/T2/C/S/S2 Programme aufzuzeichnen und die „Time Shift“ Funktion zu verwenden. Benötigt wird dafür nur ein USB-Speicher wie externe Festplatten oder USB-Sticks.

Beim erstmaligem Anschluss eines USB-Speichers wird dieser in das "PVR File System" formatiert. Hierbei gehen alle Daten auf dem Speicher verloren! Bitte machen Sie deshalb zuvor eine Sicherungskopie.

File System Size PVR File System Type FAT32 PVR File System Size All SD 202 Mins HD 57 Mins Free Record Limit 6 Hr. + > Move Adjust Back OK Format

Wähle Speichermedium: Wählen Sie die zu verwendende Festplatte.

Prüfe PVR-Dateisystem: Wählen Sie diese Option aus, um den Festplattenstatus und die Kompatibilität zu überprüfen.

USB Disk: Liefert Informationen über den Festplattenstatus.

Format: Wählen Sie diese Option um eine Festplatte zu formatieren. Dabei haben Sie die Wahl zwischen zwei Formatierungsstandards: „FAT 32“ und „Hi Speed FS“. Sie haben auch die Möglichkeit, die Größe des zu formatierenden PVR Dateisystems zu wählen. Nach der Formatierung wird Sie eine LED über die geschätzte Aufnahmezeit für die formatierte Festplatte sowohl für Standard Definition, als auch für High Definition Aufnahmen benachrichtigen. Nachfolgend können Sie die Größe des Time “Shifts” wählen. (siehe Time Shift -Funktion für weitere Informationen).

Blue Screen

Optionen: An/Aus

Bei Aktivierung (AN) wird ein blauer Bildschirm angezeigt wenn kein Signal vorhanden ist.

Diese Funktion öffnet das Menü für die erstmalige Einrichtung des Gerätes. Die Beschreibung des Vorgangs finden Sie auf den vorherigen Seiten dieser Anleitung.

Reset

Setzt den TV auf Werkseinstellungen zurück.

Software Update (USB)

Diese Funktion kann die TV-Software mit Hilfe des USB Eingangs updaten. Kontaktieren Sie SWEDX um zu überprüfen ob ein Update für Ihren TV verfügbar ist.

HDMI CEC

HDMI CEC HDMI CEC HDMI ARC Auto Power On > On > On > Move Back Adjust Exi

Aktivieren Sie "CEC" über HDMI und aktivieren Sie das "HDMI ARC" (Audio Return Channel) Feature. Die „Auto Power“ Option ermöglicht es dem TV sich einzuschalten wenn ein anderes, verbundenes CEC kompatibles Gerät eingeschaltet wird.

Menü > Sender (Satellit) Auto Tuning

In diesem Menü haben Sie die Möglichkeit, nach Satteliten-Sendern automatisch oder manuell suchen zu lassen. Ebenso können Sie die Sender durch löschen, überspringen, sperren oder durch das Festlegen von Favoriten verwalten. Außerdem können Sie hier die PVR Funktion verwenden, die es Ihnen erlaubt Programme aufzuzeichnen oder die „Time-Shift“ Funktion zu verwenden.

Ihr TV Gerät besitzt folgende Tuner:

Analog TV Tuner, unterstützt Pal und Secam DVB-T/T2, unterstützt MPEG-4@H.264; DVB-C, unterstützt 16,32,64,128 und 256-QAM unterstützt H.264MP/HP@L4.1for SD und HD Decoding. DVB-S/S2

Es ist strengstens empfohlen, dass Sie das "Dish-Setup" einrichten, bevor Sie nach Sendern suchen lassen.

In diesem Menü können Sie nach Sendern suchen und Sie wie weiter oben schon erwähnt, managen.

Tuning Setup
Country	Sweden >
Satellite	2E Ku_Astra 19>
Scan Mode	Default >
Channel Type	All Channels >
Service Type	All >
OK Start	MENU Back

Wählen Sie eine der folgenden Optionen:

Country – (Land)

Satellite – (Satellit)

Scan Mode – (Scan Modus)

Der Standard Modus wird vordefinierte Transponder scannen.

Der „Blind Scan“ lädt die aktuellen Transponder für das gewählte Satellitennetzt.

Der Netzwerk Modus scannt nur ein bestimmtes Netzwerk.

Sender Typ

Wählen Sie die Option um alle Senderarten oder nur FTA (Free To Air) Sender zu scannen Service Typ

Wählen Sie diese Option um nach allen Diensten zu suchen, oder nur nach DTV oder Radio.

Programme editieren:

Diese Funktion erlaubt es Ihnen die Sender zu editieren.

Einen Sender löschen (Rote Taste).

Einen Sender bewegen (Gelbe Taste, neue Position wählen und mit OK bestätigen).

Einen Sender überspringen (Blaue Taste).

Einen Sender zur Favoritenliste hinzufügen ("FAV" Taste).

Schedule List

In "Schedule List" sehen Sie die den Zeitplan der Aufnahmen und die Erinnerungen.

Eine Aufzeichnung kann im EPG Menü geplant werden. Um eine Aufnahme hinzuzufügen, markieren Sie diese und drücken Sie die gelbe Taste. Drücken Sie die rote Taste um eine Aufnahme oder eine Erinnerung zu löschen.

Wenn eine Aufnahme geplant ist, wird der TV auf den jeweiligen Sender wechseln, auch wenn Sie gerade einen anderen Sender sehen

Wenn das Gerät aus ist, wird es die Aufnahme jedoch wie geplant vornehmen. Sie erkennen dies daran, dass die „Power-LED“ rot und blau blinkt. (= bedeutet Aufnahme läuft)

Signal Information

Zeigt Informationen über das Signal an.

CI Information

Zeigt Informationen über das CI (Common Interface), wenn sich ein CAM (Conditional Access Module) neben der vom TV-Anbieter erhaltenen TV Karte (decrypting Card) befindet.

Dish Setup

Satellite	TransPonder	Ku_ASTRA 19.2E
01 Ku_ASTRA 19.2	001 10744 H 22000	LNB Type	09750/10600
02 Ku_HOTBIRD 6.7A,8	002 10773 H 22000	LNB Power	13/18V
03 Ku_NILESAT 101,10	003 10803 H 22000	22KHz	Auto
04 Ku_EUTELSAT W3A	004 10832 H 22000	Toneburst	None
05 Ku_EUTELSAT W1	005 10891 H 22000	DiSEqC1.0	None
06 Ku_BADR-2,3,4/EURO	006 10921 H 22000	DiSEqC1.1	None
07 Ku_EUTELSAT SESAT	007 10964 H 22000	Motor	None
08 Ku_EUTELSAT W2	008 10994 H 22000

Im "Dish Setup" können Sie den eingebauten Satellitenreceiver einrichten. Sie können nach den gelisteten Satelliten/Frequenzen scannen, diese editieren oder neue Satelliten hinzufügen. Sie können ebenso zusätzliche Funktionen wie DiSEq und Motor(en) einrichten.

Um einen neuen Satelliten hinzuzufügen drücken Sie die gelbe Taste, zum Editieren des markierten Satelliten die grüne Taste. Um Ihn zu löschen drücken Sie die rote Taste.

Um einen oder mehrere Satelliten zu scannen, markieren Sie Ihn und drücken Sie "OK" (das ▶

Symbol wird über dem gewählten Satellit erscheinen). Fahren Sie fort, bis Sie alle gewünschten Satelliten markiert haben. Drücken Sie die blaue Taste um die gewählten Satelliten zu scannen. Es ist möglich, bestimmte Eigenschaften der Satelliten zu ändern. Diese sind Name, Winkel, Band und Längenrichtung.

Satellite	TransPonder		Ku ASTRA 19.2E
	Edit
01 Ku_ASTRA 19.2	No.	001	09750/10500
02 Ku_HOTBIRD 6			13/18V
03 Ku_NILESAT 10	Satellite Name	Astra 19.2E	Auto
04 Ku_EUTELSAT1	Longitude Direction	East	None
05 Ku_EUTELSAT1	Longitude Angle	019.2	None
06 Ku_BADR-2,3,4			None
07 Ku_EUTELSAT1	Band	Ku	None
08 Ku_EUTELSAT1

Aufnahme

Nutzen Sie das "Record Start Menü" um eine Aufnahme zu starten. Wenn Sie nun eine Aufnahme starten, öffnet sich ein Menü indem Sie die Aufnahme kontrollieren können und Informationen über folgendes erhalten: Aufnahmedauer, maximale Aufzeichnungs- dauer, Sendernummer und Name. Wenn Sie die Aufnahme stoppen, wird alles im .TS Format gespeichert.

Sie können eine Aufnahme direkt starten, indem Sie die Aufnahme Taste auf der Fernbedienung drücken (Siehe links).

Liste der Aufnahmen

Nutzen Sie das "Recorded Start List Menü" um eine Liste der aufgenommenen Programme anzuzeigen.

Drücken Sie die rote Taste um ein Programm zu löschen und die „OK“ Taste um ein aufgenommenes Programm abzuspielen. Durch Drücken der „Info“ Taste werden Informationen wie Datum, Zeit, Dauer, Programmname, Sendername und Programmbeschreibung angezeigt

Beim Drücken der „Recordet List“ Taste wird die Sortierung verändert. Es gibt drei Sortierungsvarianten: Nach Sendername, nach Zeit und nach Programmname.

"Time Shift" Funktion

Mit der "Time Shift" Funktion können Sie ein Programm pausieren während es gesendet wird um es sich dann später anzusehen. Die maximale "Time Shift" Dauer, also die Zeit die Sie pausieren können, hängt von der Größe des von Ihnen angeschlossenen USB Speichers ab.

Um das „Time Shift“ zu starten, drücken Sie die Play/Pause Taste während Sie ein Programm sehen. Nun wird das Programm aufgezeichnet. Um fortzufahren, drücken Sie erneut Play/Pause. Ein Menü wird nun angezeigt, indem Sie verschiedene Möglichkeiten wie Pause, schnellen Vorlauf, Stopp und so weiter haben.

Menü > Sender (DTV/DVBT)

In diesem Menü haben Sie die Möglichkeit, nach Satelliten-Sendern automatisch oder manuell suchen zu lassen. Ebenso können Sie die Sender durch löschen, überspringen, sperren oder durch das Festlegen von Favoriten verwalten. Außerdem können Sie hier die PVR Funktion verwenden, die es Ihnen erlaubt Programme aufzuzeichnen oder die „Time-Shift“ Funktion zu verwenden.

Antenne

Überprüfen Sie mit Ihrem Kabel Provider welcher Systemtyp mit dem TV verbunden ist. Für DVB-T/T2 wählen Sie "Air". Für DVB-C wählen Sie „Cable“.

Nutzen Sie das "Auto tuning" um nach TV Sendern zu suchen. Sie können wählen ob nach ATV oder DTV Sender gesucht wird. Falls Sie nach DVB-C Sendern suchen, ist es notwendig bestimmte Suchparameter in die dafür vorgesehenen Felder einzugeben.

Tuning Setup Country Sweden > Tune Type DTV + ATV > Scan Type Full Network ID Auto Frequency Auto Network ID Auto Network ID DTV + ATV > OK Start Back

Unabhängig davon welche Art von Suchlauf Sie durchgeführt haben, werden die gefundenen Sender in den entsprechenden Listen gespeichert. (DTV und ATV).

Sie können hier einen manuellen Suchlauf für analoge Sender (ATV) durchführen. Ebenso können Sie hier einen bestimmten Sender wählen, den Sie Speichern oder mit Hilfe von „Fine Tune“ im Bezug auf Bild und Ton verbessern wollen. Sie können auch das Sound System (BG, DK, I, L, L) von Sendern verändern.

DTV Manual Tuning

Sie können hier einen manuellen Suchlauf nach Digitalsendern (DTV) durchführen. Sie benötigen dafür lediglich die nötigen Informationen über den Sender, die Frequenz und die Bandbreite (im AIR Modus) bzw. die SymbolRate und die Modulation (QAM) (im Kabel-Modus)

Für Programmliste und Aufnahmen Liste sehen Sie bitte auf den vorherigen Seiten nach.

Menü > Bild Bildschirm (nur im PC Betrieb)

Picture Picture Mode Standard > Contrast 50 Brightness 50 Color 50 Tint 50 Sharpness 50 Color Temp Normal > Noise Reduction Medium > SCRENN Dynamic CR On > Face Color 0 > Motion.Comp. Off >

Nutzen Sie das Bildmenü um das Bild Ihren Vorstellungen entsprechend anzupassen:

Bildmodus

Standard: Tauglich für normale Räume

Mild: Tauglich für dunklere Räume

Individuell: Hier können Sie selber den

Kontrast, die Helligkeit, die Farbe, die Schärfe oder eine Tönung einstellen wie es Ihnen am besten gefällt.

Dynamisch: Tauglich für helle Räume

Farbtemperatur

Wählen sie zwischen den Voreinstellungen (Normal, Warm und Kalt)

"Noise Reduktion"

Aktivieren Sie hier die "Noise Reduktion". Die verfügbaren Optionen sind Aus, Niedrig, Mittel oder Hoch.

Falls das vom TV empfangene Sendersignal schwach ist, sollten Sie die "Noise Reduktion" aktivieren um negative Effekte auf Ihr Bild zu verhindern.

SCREEN Auto Adjust H-Offset 50 V-Offset 50 Size 50 Phase 7 Move Back Adjust on Exit

Wenn sich der TV im PC-Modus befindet, sind zusätzliche Bildoptionen verfügbar:

H-Offset: Verschiebt das PC Bild horizontal.

V-Offest: Verschiebt das PC Bild vertikal.

Size: Ändert die Bildgröße.

Phase: Ändert die Bild Phase.

Dynamischer CR (Kontrast)

Aktiviert dynamischen Kontrast für den erweiterten Kontrast.

Gesichtsfarbe

Stellen Sie die Gesichts-/Hautfarben im Bild ein.

Motion Comp.

Verbesserung um die Differenz zwischen der Bildwiederholfrequenz des TVs und der Bildrate des Programms zu kompensieren.

Aktiv: Glattere Bewegungen

Inaktiv: Geringererer "Input-Lag"

Menü > Ton

Sound
Sound Mode	Standard >
Treble	50
Bass	50
Balance	0	>
Auto Volume	On	>
Surround Sound	Off	>
SPDIF Mode	Auto
AD Switch	Off	>
AD Volume	30

Nutzen Sie das Ton Menü um den Klang Ihren Vorstellungen entsprechen anzupassen:

Klangmodus

Wählen Sie einen der verschiedenen vorinstallierten Modi:

Standard: Für normale Programme.

Movie: Für Filme.

Sports: Für Sport-Programme.

Music: Für Musik-Programme.

Personal: Hier können Sie Höhen und Tiefen Ihren Vorstellungen entsprechend anpassen.

Balance

Verändere die Balance des ausgegebenen Tons zwischen rechten und linken Lautsprecher.

Auto Volume

Jeder Rundfunksender hat eigene Begebenheiten des Signals. Dadurch ist es nicht leicht die Lautstärke bei jedem Kanalwechsel optimal anzupassen. Dieses Feature ändert automatisch die Lautstärke des gewünschten Kanals, indem es den ausgegebenen Ton bei hohem oder geringem Modulationssignal dementsprechend anpasst.

Surround Sound

Im "TrueSurround" oder "SRS TrueSurround Modus" bietet der TV eine unwiderstehliche, virtuelle Sourround-Sound Lösung, nur mit Hilfe der internen Lautsprecher. Auch kompatibel mit allen Mehrkanalformaten.

SPDIF Modus

Wählen Sie den Ausgangsmodus für das SPDIF Signal. Wählen Sie dann Automatik oder PCM.

"AD Switcher"

Diese Funktion erlaubt es die Lautstärke für Werbung auf einen bestimmten Pegel zu setzten. Hier können Sie diesen aktivieren oder deaktivieren.

AD Lautstärke

Legen Sie hier den von Ihnen gewünschten Lautstärkepegel für Werbung fest.

Menü > Zeit

Time Clock - - - - - Time Zone London GMT > Off Time > On Time Sleep Timer Off > Auto Standby 4 H > OSD Timer 35S > Move Adjust Back Exit

Nutzen Sie das Zeit-Menü um die TV Zeit einzustellen und andere sich auf die Zeit beziehende Einstellungen vorzunehmen.

Uhr

Clock Date - - > Month - - > Year - - > Hour - - > Minute - - > Move Adjust OKU Back CNN Exit

Stellen Sie die aktuelle Zeit hier ein.

Zeitzone

Wählen Sie die Zeitzone entsprechend dem Standort des Produktes.

Off Time

Stellen Sie eine Zeit ein, zu der sich der TV automatisch abschaltet. Verfügbare Zeitintervalle sind Einmal, Täglich, Mo-Fr, Mo-Sa, Mo-So und nur Sonntag.

On Time

Stellen Sie eine Zeit ein, zu der sich der TV automatisch einschaltet. Verfügbare Zeitintervalle sind Einmal, Täglich, Mo-Fr, Mo-Sa, Mo-So und Sonntag

Wenn die "Time ON" Funktion, also ein bestimmter Start Zeitpunkt eingestellt wurde, können Sie folgendes noch zusätzlich einstellen:

„Source“: Welche Quelle nach dem Anschalten gewählt werden soll.

„Volume“: Lautstärke des Gerätes.

Sleep Timer

Der TV schaltet sich nach einer bestimmten Zeit automatisch ab. Diese Zeitintervalle sind: 240, 180, 120, 90, 60, 30, 20 oder 10 Minuten.

Auto Standby

Optionen: Aus / 3 / 4 / 5 Stunden

Setzten Sie eine Zeit, bei der der LED-TV sich ausschaltet, nachdem er nicht verwendet wurde.

Lock:

Um die Lock(Schloss)Einstellungen zu öffnen, benötigen Sie ein Passwort. Dieses ist standardmäßig 0 0 0 0.

Nutzen Sie dieses Menü um die jeweiligen Sperroptionen zu verwenden.

Sie können diese Einstellungsmöglichkeiten ebenfalls dazu verwenden, bestimmte Programme (Sender) zu sperren. Im Menü „Parental Guidance“ (Jugendschutz) können Sie eine Alterssperre zwischen 4 und 18 Jahren einrichten. Natürlich muss der jeweilige Sender hierfür Informationen über USK-Grenzen liefern.

Sie können den Standardpin in einen beliebigen, 4 stelligen Code (Zahlen 0-9) ändern.

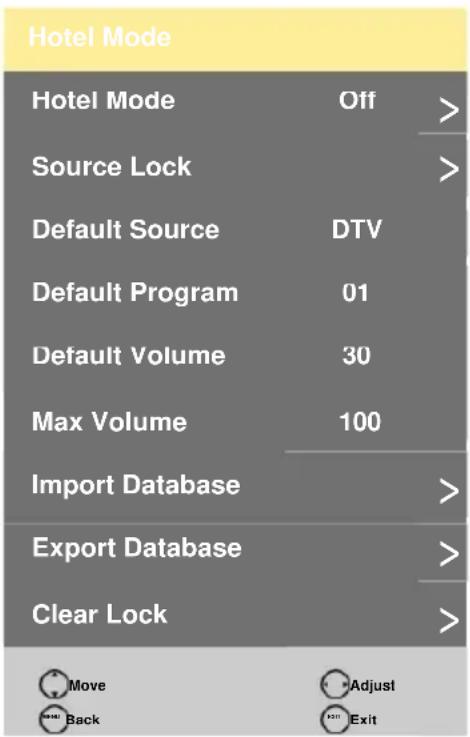

Hotel Mode:

Hotel Mode Hotel Mode Off > Source Lock Default Source DTV Default Program 01 Default Volume 30 Max Volume 100 Import Database > Export Database > Clear Lock >

Im "Hotel Mode" ist es möglich bestimmte Einstellungen vorzunehmen, die in der Hotelumgebung für Sie sinnvoll seien könnten

Wenn der Hotelmodus aktiv ist, können

Sie folgendes tun:

Bestimmte Quellen sperren.

Eine standardquelle beim Einschalten des TVs einrichten.

Einen Standardsender für den Start einrichten(DTV oder Satellit)

Eine Standardlautstärke beim Einschalten des TVs festlegen.

Eine Lautstärkegrenze einstellen.

Importieren und exportieren der Senderliste Alle Sperren ausschalten.

USB Media Player

PHOTO MUSIC MOVIE TEXT

Dieses Produkt ist mit einem hochwertigen USB Media Player ausgestattet. Er ist in der Lage Musik, Filme (bis 1080p und mit Untertitel-Unterstützung), Bilder und Textdokumente anzuzeigen.

Um zum USB-Modus zu gelangen, Drücken Sie Source, Wählen Sie USB und Bestätigen Sie mit ENTER.

Im USB-Modus können Sie zwischen: Foto: Erlaubt die Anzeige verschiedener Bildformate. Musik: Erlaubt das Abspielen verschiedener Ton und Musikformate. Movie: Erlaubt das Abspielen verschiedener Film- und Videoformate. Text: Erlaubt die Anzeige von Textdateien.

Tasten der Fernbedienung im USB-Modus

Der INFO Knopf zeigt Ihnen die verfügbaren Kontrollmöglichkeiten z.B. wo eine Bildrotation möglich ist. Die Kontrollmöglichkeiten hängen vom USB-Modus ab.

Nutzen Sie die Pfeiltasten um im Menü zu navigieren und bestätigen Sie die Wahl mit Enter.

Die AUDIO Taste ändert die Audiospur (falls mehrere Audiospuren in der abgespielten Datei zur Verfügung stehen). Die SUB-T Taste wird die Untertitel ändern oder

oder deaktivieren. Untertitel bitte immer in UNICODE abspeichern.

Funktionen

Datei wiederholen

Gehe zu bestimmter Zeit in der Datei

Wiederholt die Datei. Wählen Sie zwischen: IMMER, EINMAL oder KEINE WIEDERHOLUNG.

Audio während Bildanzeige

Zeigt die aktuelle Wiedergabeliste

Zeigt aktuelle Informationen an

Rotiert um 90 Grad

Drücken, um zu vergrößern

Drücken, um zu verkleinern

Im Zoommodus bewegen

Bestimmten Teil wiederholen

Seitenverhältnis einstellen

Spult im Video vor

Spult im Video zurück

Unterstützte Formate und Kodierungen
Der eingebaute Media-Player (USB-Modus) unterstützt die folgenden Dateiformate:

Der USB Media-Player der K16er Serie unterstützt die folgenden Formate/Kodierungen:
Video	Format	Video Codec	Audio Codec	Auflösung	Bildrate	Mbit/s
	AVI	MJPEG	Mp3, WMA, AAC, MP2, PCM	1280x720	23,976~30≤ 16Mbps	≤ 20Mbps
		Xvid/MPEG4/H.264/WVM9/VC-1		1920x1080
	MP4	MPEG-2/MPEG-4/H.264/Xvid/MJPEG
	MPEG4
	TS	MPEG-1/MPEG-2/H.264.VC-1
	TRP
	MPG	MPEG-1/MPEG-2
	MPEG
	NOV	MPEG4/H.264/MJPEG
	MKV	MPEG-2/4/H.264/Xvid/RV30/40/VC-1
	VOB	MPEG2	AAC/COOK
	DAT	MPEG1	Mp1
	RM	RV30/40	MP1/2/3/PCM	RV30-800x600
	RMVB			RV40-1280x720
Bilder	Format	Max. Auflösung
	BMP	1920x1080
	JPG
	PNG
Musik	MP3	Mp3. 32K~48KHz. Bit Rate> 32K~320Kbps. Kanal> Mono/Stereo
	WAV	PCM. 32K~48KHz. Bit Rate> 32K~320Kbps. Kanal> Mono/Stereo
	M4A	AAC. 8K~48KHz. Bit Rate> 24K~384Kbps. Channel> Mono/Stereo
	AAC
	Mp4
Information: Der USB Media Player Eingang unterstützt:
HD, NTSF, FAT32. Max. Größe: 1TB
Max. 30 Unterordner
Max. 5000 Dateien pro Ordner

Alle Warenzeichen und eingetragenen Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber.

Text-TV / Teletext

TTX ON CANCEL TIME MIX HOLD SUB. SIZE INDEX REVEAL

Die meisten Fernsehsender bieten Informationen per Videotext an. Die Indexseite des Teletext - Service gibt Ihnen Informationen über die Nutzungsmöglichkeiten. Darüber hinaus können Sie verschiedene Optionen wählen die Ihren Anforderungen entsprechen, indem die Tasten der Fernbedienung verwenden.

TTX ON

Drücken Sie die "TTX" Taste um den Teletext aufzurufen und auch um Ihn wieder zu beenden.

INDEX

Betätigen Sie diese Taste um die Indexseite (Inhaltsübersicht) anzuzeigen während Sie den Teletext verwenden.

SIZE

Betätigen Sie diese Taste um die Buchstaben erst in der oberen Hälfte und dann in der unteren Hälfte zu vergrößern. Drücken Sie jene erneut um zur normalen Schriftgröße zurück zu kehren.

REVEAL

Betätigen Sie diese Taste um versteckte Texte (z.B.: Antworten für Quiz-Spiele) anzeigen zu lassen. Erneutes drücken lässt den Text verschwinden.

MIX

Betätigen Sie diese Taste um den dem Kanal zugehörigen Teletext anzeigen zu lassen. Drücken Sie die Taste ein zweites Mal, wird der Teletext über dem Bild angezeigt (transparent).

HOLD

Betätigen Sie diese Taste um eine Abfolge von automatisch aufeinander folgenden Teletexten zu Pausieren. Zum Fortfahren drücken Sie diese erneut.

CANCEL

Betätigen Sie diese Taste um eine Sendung anzusehen, während Sie nach einer Seite suchen.

Wenn das SCHNELLTEXT System durch ein Rundfunkunternehmen verwendet wird, sind die verschiedenen Themen auf den Videotextseiten farblich gekennzeichnet und können durch Drücken der farbigen Tasten ausgewählt werden. Drücken Sie eine Taste nach ihrem Belieben. Die Seite wird mit anderen farbigen Informationen angezeigt, die in der gleichen Weise ausgewählt werden können. Um die vorherige oder nächste Seite anzuzeigen, drücken Sie die entsprechende Farbtaste.

Montage > Standfuß

A B C D

Der Standfuß besteht aus folgenden Teilen:

A. Holz Basis
B. Metal-Teil
C. 4x M6 Schraube - 10mm (№ 064-0178-00)
D. 4x M6 Schraube - 16mm (No 064-0147-00)

Montieren Sie den Standfuß wie hier im Folgenden beschrieben:

D B A

Montage > Wandhalterung

SWEDX hat einige Wandhalterungen im Angebot, welche bei Ihrem Händler vor Ort oder auf unserer Homepage unter www.swedx.com erworben werden können.

Entnehmen Sie die Kennzahlen zu den versch. Modellen aus den Illustrationen:

40/42 Zoll

200 mm 200 mm

50 Zoll

400 mm 200 mm

58 Zoll

400 mm 400 mm 400 mm 300 mm

65 Zoll

400 mm 400 mm

75 Zoll

600 mm 400 mm

Problembehandlung

Bevor Sie den SWEDX Service oder Ihren Händler kontaktieren, führen Sie bitte die folgenden, einfachen Überprüfungen durch. Wenn Sie das Problem nicht mit Hilfe der folgenden Anweisungen beheben können, notieren Sie die Modell- und Seriennummer des Produktes und kontaktieren Sie Ihren ansässigen Händler.

Kein Ton oder Bild:

• Überprüfen Sie, ob das Netzkabel an eine Steckdose angeschlossen wurde
• Überprüfen Sie, ob Sie die POWER-Taste auf der Vorderseite des Fernsehgerätes gedrückt haben.
• Überprüfen Sie Bild-, Kontrast- und Helligkeitseinstellungen.
• Überprüfen Sie die Lautstärkeeinstellungen.

Normales Bild aber kein Ton

• Überprüfen Sie die Lautstärkeeinstellungen.
• Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde.

Kein oder nur Schwarz/Weiß Bild

• Passen Sie die Farbeinstellungen an.
- Überprüfen Sie, ob das korrekte Rundfunksystem ausgewählt ist.

Ton- und Bildstörungen

• Versuchen Sie das elektrische Gerät zu identifizieren, welches den Fernseher stört und bewegen Sie Ihn weiter davon weg.
• Schließen Sie Ihren Fernseher an eine andere Dose an.

Verschwommenes oder verschneites Bild, verzerrter Ton

• Überprüfen Sie die Ausrichtung, den Standort und die Verbindung der Antenne.
• Diese Störung wird oft durch die Verwendung einer Zimmerantenne verursacht

Fehlfunktionen der Fernbedienung:

• Überprüfen Sie, ob sich die Fernbedienung im korrekten Modus befindet.
• Ersetzen Sie die Batterien der Fernbedienung.
• Reinigen Sie die Vorderseite der Fernbedienung (Übertragungsfenster).
• Schalten Sie den Fernseher aus, ziehen Sie das Netzkabel aus der Steckdose, stecken Sie das Netzkabel wieder ein und schalten Sie den Fernseher erneut an.

„No signal“/ "Kein Signal" Nachricht

• Überprüfen Sie, ob das Signalkabel fest an der Quelle angeschlossen ist.
• Überprüfen Sie, ob die Quelle eingeschaltet ist.

Angezeigte Nachricht im PC-Modus, "Not Supported Mode" ("Nicht unterstützter Modus")

• Überprüfen Sie die maximale Auflösung und Frequenz der Grafikkarte. Für HD Modelle ist die empfohlene Auflösung 1366x768 und Full-HD-Modelle die empfohlene Auflösung 1920x1080 (für PC -Modus). Im HDMI-Modus ist die empfohlene Auflösung 1920x1080 @ 60Hz.

Das Bild ist zu hell oder zu dunkel

- Stellen Sie Helligkeit und Kontrast ein.

Pixel Mapping

- Es wird empfohlen das Seitenverhältnis "Nur Scan" oder „PointToPoint“ zur Pixelkorrektur im HDMI - Modus zu wählen.

Garantie und Service

Die folgenden Bedingungen gelten nur für neue Produkte "im Originalkarton", die von SWEDX vermarktet und vertrieben werden und vom ursprünglichen Käufer gekauft und verwendet wurden.

Je nach Modell können sich Ihre Bedingungen und Konditionen von denen im Folgenden aufgezeigten unterscheiden. Die folgenden Angaben können ohne vorherige Benachrichtigung geändert werden. Sofern nicht ausdrücklich anders angegeben, haben gebrauchte und überholte Produkte, die weiterverkauft wurden, keinerlei Garantie von SWEDX und gelten als "Gekauft wie gesehen", jedoch kann der verkaufende Händler von sich aus zusätzliche Serviceoptionen anbieten.

Garantie für SWEDX Produkte:

Fragen Sie Ihren Händler nach der Garantiezeit.

Folgendes deckt die Garantie ab:

Die Gewährleistung von SWEDX für den/die von Ihnen erworbenen SWEDX Bildschirm(e) deckt folgende Fehler während der Garantiezeit (Lieferdatum ersichtlich aus Ihren Versand-dokumenten) ab: Material- und Verarbeitungsfehler. Wenn sich ein Produkt in Material und Verarbeitung während der Garantiezeit als fehlerhaft erweist, wird SWEDX nach eigenem Ermessen das Produkt reparieren oder mit einem ähnlichen Produkt ersetzen, sofern sich der Käufer an Rücknahmeverfahren und Richtlinien hält. SWEDX behält sich das Recht vor, Kunden im Falle von nicht erfüllten Garantiebedingungen eine Rechnung auszustellen.

Wen schützt die Garantie:

Diese Garantie gilt nur für den ersten Käufer.

Was die Garantie nicht abdeckt:

1. Alle Produkte, deren Seriennummer unkenntlich gemacht, geändert oder entfernt wurde.

2. Beschädigung, Abnutzung oder Fehlfunktionen aus:

A. Unfälle, Missbrauch, Vernachlässigungen, Feuer, Wasser, Blitzschlag oder andere Naturereignisse, unerlaubte Änderungen am Produkt oder Nichtbefolgen der mitgelieferten Informationen zum Produkt.
B. Reparaturen oder Reparaturversuche durch eine nicht von SWEDX zugelassene Person.
C. Beschädigungen durch den Versand.

D. Abbau oder Aufstellen des Produktes.
E. Externe Auswirkungen auf das Produkt, wie Stromschwankungen oder Stromausfälle
F. Verwendung von Ersatzteilen, welche nicht die SWEDX Spezifikationen erfüllen.
G. Normale Abnutzung.
H. Andere Gründe, die nicht in Relation zu einem Fehler am Produkt stehen.

1. Kosmetische Beschädigungen durch den Käufer, wie Markierungen, Verfärbungen, Kratzer, Dellen, Spuren von Anti-Diebstahl-Geräten, Rillen oder andere Verunstaltungen.
2. Physikalische Beschädigungen durch den Käufer, wie defekte Leiterplatte, Gehäuse oder beschädigtes LED-Modul.
3. Keine Mängel gefunden (Ein Produkt, welches als fehlerhaft zurück an SWEDX gesendet wurde, aber der Fehler im SWEDX Test verfahren nicht nachgewiesen werden konnte)
4. Holz ist ein lebensechtes Material welches zu kleinen Veränderungen des Produktes führen kann. Es kann zu kleinen Änderungen in der Präzision der Produkte führen, wie zum Beispiel kleine Risse oder Ähnliches. Jedoch hat dies keine Auswirkungen auf die Funktion der Produkte. Diese kleinen Änderungen können von SWEDX nicht kontrolliert werden, weshalb dafür keine Garantie besteht

Wenn das Produkt innerhalb des DOA-Zeitraums des Herstellers fehlschlägt, wird ein Ersatzprodukt angeboten.

Bevor Sie uns kontaktieren:

In vielen Fällen muss Ihr TV-Gerät nicht repariert werden. Bevor Sie uns kontaktieren lesen Sie bitte den Abschnitt zur Fehlerbehebung in Ihrem Benutzerhandbuch oder die FAQs von SWEDX auf der Webseite http://www.swedx.com um zu überprüfen, ob Sie das Problem nicht leicht selbst beheben können.

Wie man Service bekommt:

Weitere Informationen zu Garantieleistungen erhalten Sie in erster Linie beim SWEDX Händler (der Ort, an dem Sie das Produkt gekauft haben). Wenn Sie aus irgendeinem Grund Ihren Händler nicht kontaktieren können, wenden Sie sich bitte an den SWEDX Kundenservice auf http://www.swedx.com.

Technische Unterstützung von SWEDX:

Während der Zeit der Produktgarantie, beantworten wir Ihre grundlegenden Fragen zu Konfiguration, Einstellung und Fehlersuche. Bei Bedarf geben wir Ihnen alle Anweisungen wie Sie Ihr Produkt zur Reparatur zurückzugeben können. Für Support-Anfragen besuchen Sie uns bitte unter: www.swedx.com

SWEDX behält sich das Recht vor, endgültige Entscheidungen über die Fehlerbestimmung und der entsprechenden Service-Option zu machen. Austauscheinheiten übernehmen die verbleibende Garantie des ursprünglichen Produkts. Bitte entnehmen Sie die vollständigen Bedingungen und Konditionen Ihrer von SWEDX bereitgestellten beschränkten Garantieerklärung, da bei einigen Modellen andere Bedingungen und Konditionen gelten. Einige Beschränkungen und Einschränkungen gelten, jedoch können diese Programme jederzeit ohne vorherige Ankündigung geändert werden

Haftungsbeschränkung

Wenn Ihr SWEDX Produkt nicht wie oben garantiert funktioniert, soll Ihre einzige und ausschließliche Abhilfe Reparatur oder Ersatz sein. SWEDX maximale Verantwortlichkeit unter dieser Garantie beschränkt sich ausdrücklich auf einen geringeren Preis, als den, den Sie für das Produkt bezahlt haben oder die Kosten für die Reparatur oder den Austausch von Hardwarekomponenten, die eine Fehlfunktion bei normaler Nutzung hervorrufen. SWEDX übernimmt keine Haftung für Schäden, die auf das Produkt oder den Ausfall des Produkts zurückzuführen sind, dies schließt entgangene Gewinne, Einsparungen oder spezielle Neben- oder Folgeschäden ein. SWEDX übernimmt keine Verantwortung für Ansprüche durch Dritte oder Ansprüche die von Ihnen für Dritte geltend gemacht werden.

Diese Haftungsbeschränkung gilt, wenn Schäden gesucht werden oder ein Anspruch geltend gemacht wird, der im Rahmen dieser beschränkten Garantie oder als deliktischer Anspruch (einschließlich Fahrlässigkeit und strikter Produkthaftung), den Vertrag in Anspruch nimmt oder einen anderen Anspruch geltend macht. Diese Haftungsbeschränkung kann nicht

von einer Person aufgehoben oder geändert werden. Diese Haftungsbeschränkung wird wirksam sein, auch wenn Sie SWEDX entsprechend belehrt haben.

SWEDX

65"

Super Slim LED-TV
