Produkttyp	Gefrierschrank
Marke	OK
Modell	OFZ 20011 A2
Nutzinhalt Gefrierbereich	200 Liter
Energieeffizienzklasse	E
Jährlicher Energieverbrauch	250 kWh
Betriebsgeräusch	40 dB(A)
Luftschallemissionsklasse	C
Klimaklasse	SN-N-ST-T
Gefriervermögen	10 kg/24h
Lagerzeit bei Störung	15 h
Anzahl der Schubladen	4
Anzahl der Türablagen	3
tauabtauend	manuell
Temperaturregelung	mechanisch
Innenbeleuchtung	nein
Höhe	85 cm
Breite	55 cm
Tiefe	60 cm
Gewicht	30 kg
Anschlusswert	100 W
Netzspannung	220-240 V ~ 50 Hz
Netzkabel	1,5 m
Gerät lässt sich öffnen (Türanschlag wechselbar)	ja, wechselbar
Zubehör	Eiswürfelbehälter
Reparierbarkeit	Ersatzteile 7 Jahre verfügbar

Häufig gestellte Fragen - OFZ 20011 A2 OK

Wie stelle ich den Gefrierschrank richtig auf?

Stellen Sie das Gerät an einem trockenen, gut belüfteten Ort auf. Lassen Sie zu den Wänden mindestens 5 cm Abstand für die Luftzirkulation. Stellen Sie es nicht in direkter Sonneneinstrahlung oder neben Wärmequellen wie Herd oder Heizung auf. Die Aufstellfläche muss eben und stabil sein.

Wie stelle ich die Temperatur ein?

Die Temperatur wird mit einem Drehregler im Inneren des Geräts eingestellt. Normalerweise reicht die Einstellung Mittel (etwa -18 °C) für die langfristige Lagerung von Tiefkühlkost. Höhere Stufen (z. B. Max) sind für schnelles Einfrieren geeignet.

Wie taut man den Gefrierschrank ab?

Schalten Sie das Gerät aus und entfernen Sie alle Lebensmittel. Lassen Sie die Tür offen, damit das Eis schmilzt. Verwenden Sie keine scharfen Gegenstände oder Heizgeräte, um das Eis zu entfernen. Wischen Sie das Tauwasser mit einem Lappen auf. Trocknen Sie das Gerät gründlich, bevor Sie es wieder einschalten.

Wie reinige ich das Gerät?

Reinigen Sie den Innenraum regelmäßig mit einem feuchten Tuch und mildem Spülmittel. Verwenden Sie keine scheuernden oder ätzenden Reiniger. Achten Sie darauf, dass kein Wasser in die Elektrik gelangt. Wischen Sie die Türdichtungen ebenfalls sauber.

Was tun bei ungewöhnlichen Geräuschen?

Leichte Geräusche wie Brummen oder Gurgeln sind normal und werden durch den Kältemittelkreislauf verursacht. Lautere Geräusche können durch unechten Stand oder Berührung mit Möbeln entstehen. Überprüfen Sie die Ausrichtung und stellen Sie sicher, dass das Gerät nicht an der Wand ansteht.

Wie kann ich Energie sparen?

Stellen Sie das Gerät nicht in warme Räume. Lassen Sie die Tür nicht unnötig lange offen. Decken Sie heiße Speisen erst abkühlen, bevor Sie sie einfrieren. Tauen Sie das Gerät rechtzeitig ab, eine Eisschicht von mehr als 5 mm erhöht den Stromverbrauch.

Was bedeutet die rote Kontrollleuchte?

Die rote Kontrollleuchte (Alarm) leuchtet auf, wenn die Innentemperatur zu hoch ist. Ursachen können eine offene Tür, eine Störung oder Stromausfall sein. Nach dem Schließen der Tür oder Behebung der Störung erlischt die Leuchte von selbst.

Wie lange hält Tiefkühlkost bei Stromausfall?

Das Gerät hat eine angegebene Lagerzeit bei Störung von ca. 15 Stunden. Während dieser Zeit sollten Sie die Tür möglichst nicht öffnen. Bei längerem Ausfall prüfen Sie die Lebensmittel auf Auftauen und verbrauchen Sie sie gegebenenfalls schnell.

Kann ich den Türanschlag wechseln?

Ja, der Türanschlag ist wechselbar. Dazu müssen Sie Schrauben lösen, die Tür abnehmen und auf der anderen Seite wieder montieren. Eine detaillierte Anleitung finden Sie in der gedruckten Bedienungsanleitung. Ziehen Sie vor dem Wechseln den Netzstecker.

Wo finde ich Ersatzteile?

Ersatzteile sind für mindestens 7 Jahre nach Kauf über den Kundendienst oder autorisierte Händler erhältlich. Auf der Typenschild finden Sie die genauen Modellnummern für Bestellungen.

BEDIENUNGSANLEITUNG OFZ 20011 A2 OK

Gebrauchs- und Installationsanweisung

Gerät kennenlernen

Einleitung

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Gebrauchsanweisung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Gebrauchsanweisung wünschen, gehen Sie auf die Webseite:

www.ok-online.com

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Gefrieren von Lebensmitteln benutzt, beachten Sie, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

Inhaltsverzeichnis

1 Gerät kennenlernen....4
2 Zu Ihrer Sicherheit ....5

2.1 Sicherheit und Verantwortung 6
2.2 Sicherheit und Warnungen....6
2.3 Kühlmittel 7
2.4 Gerät auspacken 8

3 Inbetriebnahme 9

3.1 Aufstellen 9
3.2 Türanschlagwechsel / Türgriffmontage 11
3.3 Betrieb....14

3.4 Gerät einschalten 14
3.5 Temperatur einstellen 14
3.6 Lebensmittel richtig lagern....15

4 Wartung und Pflege....17

4.1 Abtauen 18
4.2 Gerät ausschalten....19

5 Fehler beheben und Betriebsgeräusche 20
6 Kundendienst 22
7 Technische Daten....23
8 Altgeräte entsorgen 25

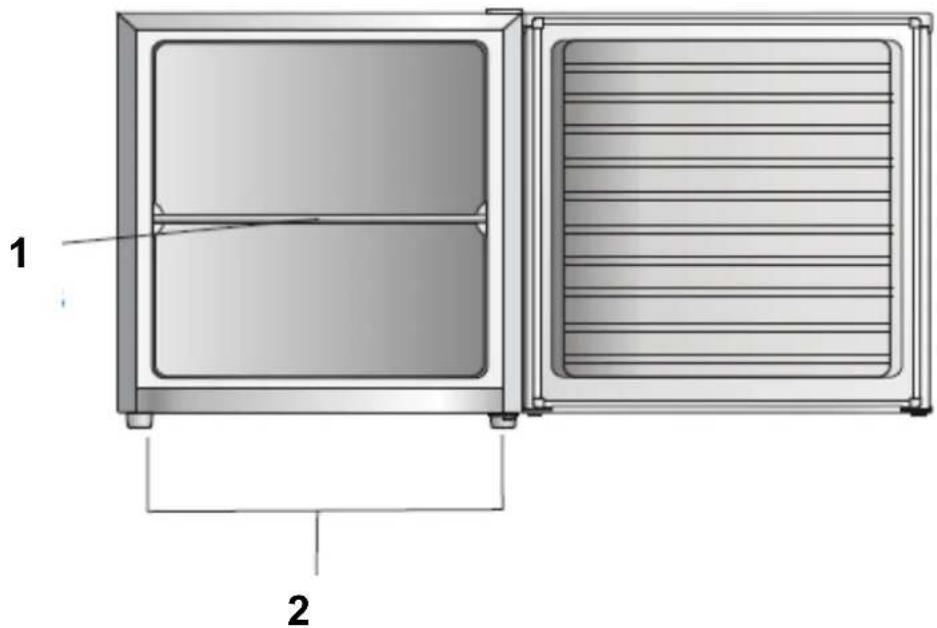

1 Gerät kennenlernen

1x Gebrauchsanweisung

Bezeichnung

1. Abstellregal
2. verstellbare Füße

Temperaturregler

2 Zu Ihrer Sicherheit

Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren.

Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen.

Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

ACHTUNG

bezeichnet eine Situation, welche bei nicht Beachtung zu Sachschäden führt.

2.1 Sicherheit und Verantwortung

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

GEFAHR

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.2 Sicherheit und Warnungen

GEFAHR

Tod durch elektrischen Schlag!

WARNUNG

Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr

GEFAHR

Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch

Stromschlag!

• Das Gerät nur verpackt transportieren, um Personen- und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen.
• Im Notfall sofort den Stecker aus der Steckdose ziehen.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten dürfen Sie keine Eingriffe am Gerät vornehmen

2.3 Kühlmittel

VORSICHT

Kühlkreislauf nicht beschädigen.

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.

Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrem Kühlgerät finden Sie auf dem Typenschild.

Vorgehen bei beschädigtem Kühlkreislauf:

• offenes Feuer und Zündquellen unbedingt vermeiden
• den Raum, in dem das Gerät steht, gut durchlüften

WARNUNG

Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

VORSICHT

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.

VORSICHT

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.

2.4 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten.

Transportschutz entfernen

VORSICHT

Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie auch alle Klebebänder und Verpackungsteile aus dem Inneren des Gerätes.

WICHTIG

Der Kondensator ist an der Rückseite des Gerätes eingeschäumt. Verschäumung niemals entfernen, das führt zu Schäden am Gerät und Garantieansprüche entfallen

Lassen Sie das Gerät nach dem Transport für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Das Nichtbeachten könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 9.

3 Inbetriebnahme

3.1 Aufstellen

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.)

Zum Aufstellort des Gerätes beachten Sie auch die „Energie sparen“ im Kapitel 3.5.

Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite oder im Gerät hinter der Gemüseschale befindet. Sie finden die Klimaklasse auch im Kapitel „Technische Angaben“ dieser Gebrauchsanweisung.

Stellen Sie das Gerät so auf, dass der Netzstecker zugänglich ist.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

SN 10 bis 32°C

N 16 bis 32°C

ST 16 bis 38°C

T 16 bis 43°C

Die Luftzirkulation an der Geräterückwand beeinflusst den Energieverbrauch und die Kühl-/Gefrierleistung (je nach Modell). Daher müssen die für die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese entnehmen Sie den unten aufgeführten Tabellen und Zeichnungen.

WARNUNG

Brandgefahr!

Bei unzureichender Luftzirkulation kann sich ein Wärmestau bilden.

• Um eine ausreichende Luftzirkulation zu gewährleisten, müssen die Lüftungsschlitze und der gesamte Raum oberhalb des Gerätes frei bleiben.
• Stellen Sie die Gefrierbox nicht direkt an die Wand. Lassen Sie mindestens 10 cm Abstand.

Tabelle 1 Abmessungen mm

A	B	C	D	E	F	G	H°	I
470	510	300	470	980	100	200	180	880

3.2 Türanschlagwechsel / Türgriffmontage

VORSICHT

Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite

Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR!

Benötigtes Werkzeug

Sechskantschlüssel

Vierkantschlüssel

Kreuzschlitz Schraubendreher

Schraubendreher, flach

Spachtel

1. Die Abdeckkappe vom oberen Scharnier lösen

2. Mit einem Schraubenzieher das obere Scharnier lösen.

3. Die linke Abdeckkappe entfernen.

4. Die Abdeckkappe auf der rechten Seite anbringen

5. Die Gerätetür aus dem unteren Stift aushebeln und zur Seite legen.

1. Das untere Scharnier lösen, den Stift herausziehen, das Scharnier um 180° drehen und den Stift wiedereinsetzen.
2. Den verstellbaren Fuß lösen, das untere Scharnier anbringen und beide Füße wieder fixieren.
3. Die Gerätetür auf den Stift des unteren Scharniers aufsetzen und vorsichtig schließen.

1. Das obere Scharnier fixieren und den Stift in die Aushöhlung der Gerätetür stecken.
2. Den passgenauen Sitz der Tür prüfen und eventuell die Scharniere nachjustieren.
3. Alles festschrauben
4. Die Abdeckkappen wieder anbringen.

Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.

Passgenauen Sitz der Gerätetür prüfen.

Intakten Sitz der Türdichtung prüfen.

Frühestens nach zwei Stunden wieder am Stromnetz anschließen.

3.3 Betrieb

Gerät vor Inbetriebnahme reinigen

Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu

reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“.

3.4 Gerät einschalten

Das Gerät am Strom anschließen. Durch Öffnen der Gerätetür wird die Innenbeleuchtung eingeschaltet. Zum Einschalten des Gerätes den Temperaturregler von "OFF, 0/MIN" nach rechts auf die gewünschte Kühltemperatur drehen.

- Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach ca. 1 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurückgestellt werden.

• Das Gefrierfach ist nach ca. 3 Std. betriebsbereit.

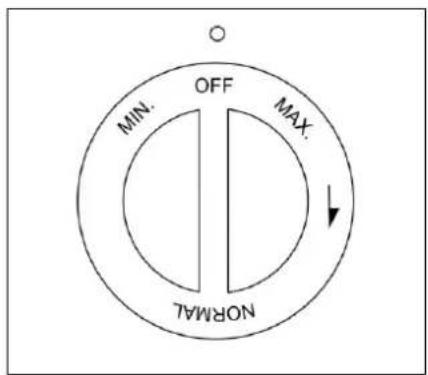

3.5 Temperatur einstellen

Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt.

• Niedrigere Zahl / Min = niedrigere Kühlleistung, wärmer
• Höhere Zahl / Max = höhere Kühlleistung, kälter

Temperaturregler rechtsrum Richtung höhere Stufe/Max drehen bedeutet, im Schrankinneren wird es kälter. Beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellort), von der Häufigkeit des Türöffnens und der Bestückung ändert. Diese Faktoren sind wichtig für eine optimale Betriebstemperatur.

WICHTIG

Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand bildet. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stellung wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.

WICHTIG

• Bei sehr hohen sommerlichen Temperaturen, stellen Sie den Temperaturregler auf eine höhere Stufe oder bei Bedarf höher, um die gewünschte Kühltemperatur zu halten.
• Sollte sich bei einer hohen Temperaturregler-Einstellung Reif auf der Rückseite bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Stufe zu stellen.
• Nach längerer Nichtbenutzung des Gerätes, den Temperaturregler auf die höchste Stufe drehen siehe oben „Gerät einschalten“ (Kapitel 3.4).

WICHTIG

Achten Sie darauf, dass der Innenraum in normalen Mengen beladen wird, so dass kein Kühlgut in das Gerät gepresst werden muss.

3.6 Lebensmittel richtig lagern

Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen:

• Nur einwandfreie Lebensmittel verwenden.
• Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden.
• Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden.

Zum Verpacken eignen sich:

• Frischhaltebeutel und -folien welche für Lebensmittel geeignet sind
• Spezielle Hauben aus Kunststoff mit Gummizug
• Aluminiumfolie

Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.

Aufbewahren von Nahrungsmitteln und Getränken

WARNUNG

BRANDGEFAHR!

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

Der Gefrierraum ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.

VORSICHT

EXPLOSIONSGEFAHR!

• Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.
• Lagern Sie keine Plastikflaschen im Gefrierfach.
• Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.

GEFRIERVERBRENNUNGSGEFAHR!

Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.

• Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend. Berücksichtigen Sie die Hinweise des Getränkeherstellers.
• Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlraum zu beeinflussen
• Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.

Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel

Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat.

Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol für beides geeignet sind.

Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.

Bei einem Stromausfall lassen Sie die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.

Zum Einfrieren nicht geeignet sind u.a.

- Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise

Abstellregale anordnen

Das Glasabstellregal im unteren Teil des Gerätes, über der Gemüseschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe in umgekehrter Reihenfolge vornehmen.

4 Wartung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

WARNUNG

- Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Wartung und Pflege

• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!
• Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
• Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.
• Schließen Sie nach der Reinigung die Gefrierbox wieder am Stromnetz an.

VORSICHT

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine VERBRÜHUNGSGEFAHR entstehen kann.

WICHTIG

Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z.B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

• Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.
• Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Geben Sie etwas handelsübliches Geschirrspülmittel bei. Anschließend mit klarem Wasser nachwischen und trocken reiben.
• Schließen Sie das Gerät nach der Reinigung wieder am Stromnetz an und schalten es ein.

4.1 Abtauen

Manuell

In dem Gefrierteil kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.

Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das Gefriergut speichert die Kälte für einige Zeit).

Ziehen Sie den Netzstecker

• Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
• Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.
• Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.
• Entfernen Sie zuerst die groben Eisstücke und anschließend die kleinen Eisstücke aus dem Gerät. Trocknen Sie das komplette Gerät mit trockenen, weichen Tüchern ab.

WARNUNG

STROMSCHLAGGEFAHR!

Wenn Sie den Temperaturregler auf „0“/MIN / ON/OFF stellen, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten.

4.2 Gerät ausschalten

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Lebensmittel entnehmen.
• Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Gerät abtauen und gründlich reinigen (s. Abschnitt Reinigung und Pflege)
• Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

WICHTIG

Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht verpackt und transportiert werden muss.

5 Fehler beheben und Betriebsgeräusche

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
1. Die Kühlgruppe läuft zu häufig an und zu lange.	Sie haben die Gerätetür zu oft geöffnet.Die Luftzirkulation um das Geräte ist behindert.	Öffnen Sie nicht unnötig die Tür.Lassen Sie die Umgebung des Gerätes frei.
2. Das Gerät gefriert nicht.	Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt.Der Temperaturregler steht auf "0 oder OFF".Umgebungstemperatu r zu niedrig.Seitenwand sehr warm (nur für Modelle mit eingeschäumten Verflüssiger).	Prüfen Sie, ob, gibt die Stromversorgung funktioniert, ob die Sicherungen intakt sind, ob der Netzstecker richtig in der Steckdose steckt.Stellen Sie den Temperaturregler richtig ein.Siehe Kapitel Kapitel 3.1.Umgebungstemperatur zu hoch. Kein Fehler. Der Verflüssiger gibt die warme Luft an die Umgebung ab. Wenn die Umgebungs-temperatur zu warm ist kann die Wärme nicht mehr abgeführt werden. Sobald die Umgebungstemperatur gesunken ist kühlt das Gerät wieder normal. Halten Sie unbedingt die Abstände gemäß Kapitel „Aufstellen“ ein.

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

Betriebsgeräusche

GERÄUSCHE	GERÄUSCHART	URSACHE / BEHEBUNG
Normale Geräusche	Murmeln	Wird vom Kompressor verursacht, wenn er in Betrieb ist.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
Störende Geräusche	Vibrieren des Gitters oder der Röhren	Prüfen Sie, ob Gitter und Röhren richtig befestigt sind.
	Flaschengeräusche	Lassen Sie einen Sicherheitsabstand zwischen den Flaschen und anderen Behältern

Kundendienst

6 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständiger Kundendienst:

EGS GmbH

Dieselstraße 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: 0800-4994998

Kundentelefon für Österreich: 0800-677099

www.ok-online.de

Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:

• 1 Modell
• 2 Version
• 3 Batch
  • 4 EAN

Diese Angaben finden Sie auf dem Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)

• die vollständige Anschrift und Telefon- Nr.,
• die Fehlerbeschreibung.

7 Technische Daten

Modell	OFZ20011 A2
Typ I (Anzahl der Temperaturregler)	I
Abtauen Gefrieren	Manuel
Elektrischer Anschluss [V/Hz]	220~240
Leistungsaufnahme [W]	60
Gewicht netto [kg]	14
EAN Nr. [Farbe Weiss]	4049011143166
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“

*Technische Änderungen vorbehalten.

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten*

Produktdatenblatt für Haushaltkühlgeräte

Delegierte Verordnung (EU) 1060/2010

Marke		ok
Modell		OFZ 20011 A2
Kategorie 1)		8
Energieeffizienzklasse 2)		A++
Jährlicher Energieverbrauch 3)	kWh/Jahr	116
Nutzinhalt gesamt	I	31
Nutzinhalt Kühlfach	I	-
Nutzinhalt 0° Kühlfach	I	-
Nutzinhalt Vier-Sterne-Fach	I	31
Nutzinhalt Zwei-Sterne-Fach	I	-
Sternekennzeichnung 4)		4 *
Frostfrei		Ja
Lagerzeit bei Störung	h	10
Gefriervermögen	kg/24h	2
Klimaklasse 5)		N-ST
Luftschallemissionen	dB(A) re1pW	40
Bauart		Standgerät

1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,

2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank

3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,

4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,

6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,

8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige

^2) A+++ (höchste Effizienz) bis D (geringste Effizienz)

3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"

4) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.

Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6^ C nicht überschreitet, Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12^ C nicht überschreitet.

Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet. Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.

^5) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:

SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C

8 Altgeräte entsorgen

Entsorgen von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

Altgeräte entsorgen

OFZ20011A2_Ok1.0_2018_02_05.

Vertrieben durch: Markeninhaber:

GGV Handelsges. mbH & Co. KG, Imtron GmbH

August-Thyssenstrasse 8 Wankelstr. 5

D-41564 Kaarst D-85046 Ingolstadt
