Produkttyp	Kühl-/Gefrierkombination
Modell	OFK 34332 A2 (OK)
Abmessungen (H x B x T)	1415 x 550 x 580 mm
Nettogewicht	39 kg
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	172 kWh/Jahr
Nutzinhalt gesamt	212 Liter (Kühlteil: 171 l, Gefrierteil: 41 l)
Gefriervermögen	2 kg/24h
Lagerzeit bei Störung	6 h
Klimaklasse	N-ST (16 °C bis 38 °C)
Luftschallemission	42 dB(A)
Elektrischer Anschluss	220-240 V / 50 Hz, 75 W, 0,43 A
Kühlmittel	Isobutan (R600a), brennbar
Innenbeleuchtung	LED, 1,5 W (nur durch Kundendienst austauschbar)
Abtauen Kühlteil	Automatisch (Abtauautomatik)
Abtauen Gefrierteil	Manuell (bei 6-8 mm Eisschicht)
Türanschlag	Wechselbar (rechts/links), Werkzeug erforderlich
Verstellbare Füße	Vorne, zum Nivellieren
Innenausstattung	4 Glasablagen, 1 Gemüseschale, 4 Türfächer, 2 Eierablagen, 1 Abstellregal Gefrierteil, 1 Eiswürfelschale
Zubehör im Lieferumfang	Eiswürfelschale, Gebrauchsanweisung

Häufig gestellte Fragen - OFK 34332 A2 OK

Wie stelle ich die Temperatur am Gerät ein?

Der Temperaturregler befindet sich im Kühlteil. Drehen Sie ihn von Stufe 0 (AUS) nach rechts auf die gewünschte Stufe (1 bis 7). Höhere Stufen = kälter. Für den Normalbetrieb empfehlen wir eine mittlere Stufe. Die optimale Kühlschranktemperatur beträgt etwa +7 °C.

Wie taue ich das Gefrierfach manuell ab?

Wenn die Eisschicht 6-8 mm dick ist, Gerät ausschalten (Netzstecker ziehen) und Lebensmittel entnehmen. Ein Gefäß mit warmem Wasser (max. 80 °C) ins Gefrierfach stellen. Keine scharfen Gegenstände verwenden. Nach dem Abtauen das Gerät trocknen und wieder einschalten.

Wie reinige ich das Gerät?

Vor der Reinigung Netzstecker ziehen. Kühlgut entnehmen. Innenraum und Ausstattung mit lauwarmem Wasser und mildem Spülmittel reinigen, dann mit klarem Wasser nachwischen und trockenreiben. Das Tauwasser-Ablaufloch regelmäßig mit einem Pfeifenreiniger säubern. Keine scheuernden oder aggressiven Reinigungsmittel verwenden.

Kann ich den Türanschlag wechseln?

Ja, der Türanschlag ist wechselbar. Dazu benötigen Sie einen Sechskantschlüssel, Kreuzschlitz- und Schlitzschraubendreher. Gehen Sie gemäß der Anleitung vor (Kapitel 2.2). Achtung: Gerät vorher vom Netz trennen und eine zweite Person hinzuziehen, da das Gerät schwer ist.

Was bedeuten die Klimaklassen?

Die Klimaklasse gibt an, bei welcher Umgebungstemperatur das Gerät einwandfrei funktioniert. Für dieses Gerät gilt N-ST: 16 °C bis 38 °C. Bei höheren Temperaturen kann die Kühlleistung nachlassen.

Wie kann ich Energie sparen?

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Halten Sie die Lüftungsöffnungen frei. Öffnen Sie die Tür nur kurz und nicht zu oft. Lassen Sie warme Speisen vor dem Einlegen abkühlen. Die Temperatur nicht kälter als nötig einstellen. Gefrorenes im Kühlschrank auftauen lassen.

Was tun bei Störungen wie fehlender Kühlung?

Prüfen Sie zuerst, ob der Netzstecker richtig steckt und die Sicherung in Ordnung ist. Kontrollieren Sie die Temperaturregler-Einstellung. Ist die Umgebungstemperatur zu hoch? Wenn der Kompressor nicht läuft, kann auch das Leuchtmittel defekt sein (austausch nur durch Kundendienst). Bei anhaltenden Problemen den Kundendienst rufen (0800-4994998).

Wie tausche ich das LED-Leuchtmittel aus?

Der Austausch des Leuchtmittels (LED, 1,5 W) darf nur durch den Kundendienst erfolgen. Vor dem Wechsel Gerät vom Netz trennen. Wenden Sie sich an den Kundendienst unter 0800-4994998.

Wie lagere ich Lebensmittel richtig?

Nur einwandfreie Lebensmittel verwenden. Im Kühlteil: Obst und Gemüse in der Gemüseschale, Fleisch gut verpackt max. 1-2 Tage. Im Gefrierteil: Tiefkühlware und frisches Einfiergut. Keine kohlensäurehaltigen Getränke im Gefrierteil. Lebensmittel immer abdecken, um Geruchsübertragung zu vermeiden.

Was bedeutet die Sterne-Kennzeichnung am Gefrierfach?

Das Gefrierfach ist mit 4 Sternen gekennzeichnet, geeignet zum Einfrieren von frischen Lebensmitteln und zur Langzeitlagerung von Tiefkühlprodukten (mindestens -18 °C). Das Gefriervermögen beträgt 2 kg pro 24 Stunden.

BEDIENUNGSANLEITUNG OFK 34332 A2 OK

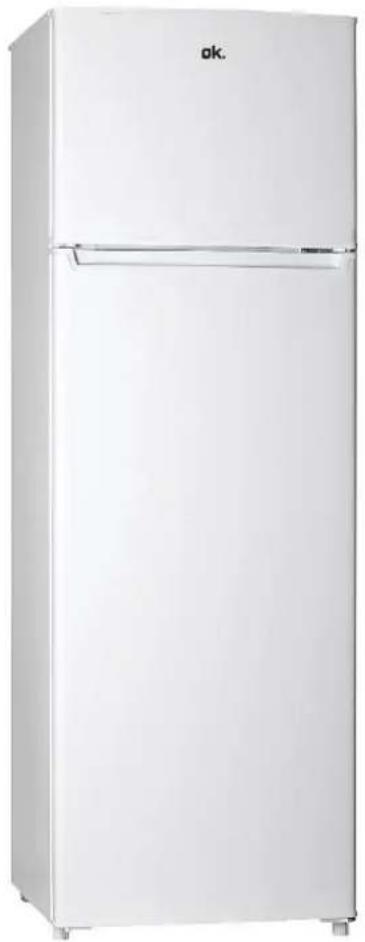

Kühl-/Gefrierkombination OFK 34332 A2

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Gebrauchsanweisung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Gebrauchsanweisung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel.: [phone].

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzt, beachten Sie, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

Das Gerät ist nicht zum Einbau geeignet!

Gerät kennenlernen

1x Gerät
4x Glasablagen
1x Gemüseschale
4x Türfächer
2x Eierablagen
1x Abstellregal im Gefrierteil
1x Eiswürfelschale
1x Gebrauchsanweisung

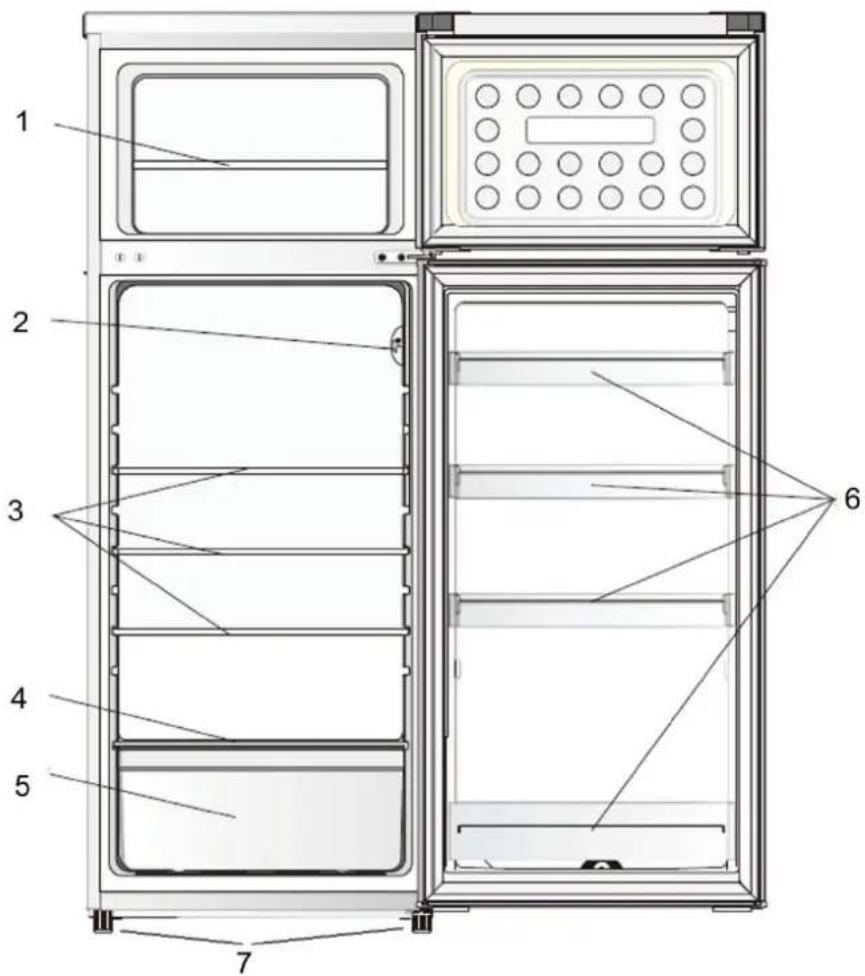

Bezeichnung

1) Abstellregal im Gefrierteil
2) Temperaturregler
3) verstellbare Glasablagen
4) Glasablage über der Gemüseschale
5) Gemüseschale
6) Türfächer
7) verstellbare Füße

Temperaturregler

Stufe 0 = AUS/OFF

Stufe 1 - 7 = Kühlstufen

Inhaltsverzeichnis

1 Zu Ihrer Sicherheit ....5

1.1 Sicherheit und Verantwortung......6
1.2 Sicherheit und Warnungen 6

2 Montage 8

2.1 Gerät auspacken 8
2.2 Türanschlagwechsel 9
2.3 Aufstellen 13
2.4 Nivellieren 14

3 Inbetriebnahme ....15

3.1 Gerät einschalten.... 15
3.1.1 Temperatur einstellen 15
3.1.2 Abstellregale anordnen 16
3.2 Lebensmittel richtig lagern 16
3.2.1 Eiswürfel herstellen 19
3.2.2 Energie sparen 19

4 Wartung und Pflege....20

4.1 Abtauen 21
4.2 Leuchtmittel auswechseln 23
4.3 Gerät außer Betrieb nehmen 23

5 Fehlerbehebung / Betriebsgeräusche 24

6 Kundendienst 26

7 Technische Daten 27

8 Altgeräte entsorgen....29

1 Zu Ihrer Sicherheit

Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen.

Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

ACHTUNG

bezeichnet eine Situation, welche bei Nichtbeachtung zu Sachschäden führt.

1.1 Sicherheit und Verantwortung

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

GEFAHR

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1.2 Sicherheit und Warnungen

GEFAHR

Tod durch elektrischen Schlag!

WARNUNG

Heiße Oberfläche! VERBRENNUNGSGEFAHR!

VERBRÜHUNGSGEFAHR!

Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!

• Das Gerät nur verpackt und senkrecht transportieren, um Personen- und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und anschließen.
• Im Notfall sofort den Stecker aus der Steckdose ziehen.
• Den Stecker nicht am Kabel aus der Steckdose ziehen.
• Vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose ziehen.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, das Gerät nicht mehr benutzen.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten keine Eingriffe am Gerät vornehmen.

Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.

VORSICHT

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.

2 Montage

2.1 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten.

Transportschutz entfernen

VORSICHT

• Klebestreifen nicht mit einem scharfen Gegenstand, z.B.
  Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.
• Der Kondensator ist an der Rückseite des Gerätes eingeschäumt.
  Verschäumung niemals entfernen, das führt zu Schäden am Gerät und Garantieansprüche entfallen.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle Kleberückstände können mit Reinigungsbenzin entfernt werden. Alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes entfernen.

Das Gerät nach dem Transport für 12 Stunden stehen lassen, damit sich das Kühlmittel im Kompressor sammeln kann. Das Nichtbeachten könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

Verpackungsmaterial

Auf eine umweltgerechte Entsorgung achten (s. Kapitel 8).

Montage

Kühlmittel

VORSICHT

Kühlkreislauf nicht beschädigen.

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Beim Transportieren und Aufstellen des Gerätes darauf achten, dass keine Teile des Kühlkreislaufes beschädigt werden.

Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrem Kühlgerät finden Sie auf dem Typenschild.

Vorgehen bei beschädigtem Kühlkreislauf:

• offenes Feuer und Zündquellen unbedingt vermeiden
• den Raum, in dem das Gerät steht, gut durchlüften

2.2 Türanschlagwechsel

VORSICHT

Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am Stromnetz angeschlossen ist und dass Ihnen eine zweite Person zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss.

VERLETZUNGSGEFAHR!

Benötigtes Werkzeug

	Sechskantschlüssel
	Kreuzschlitz-Schraubendreher
	Schraubendreher, flach

Montage

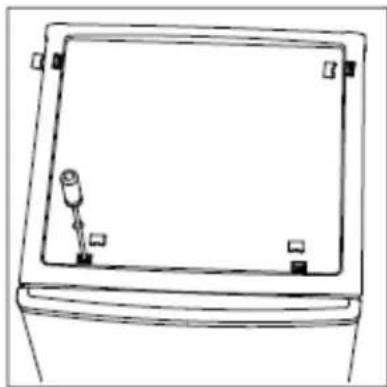

1. Von der Abdeckplatte die 4 Abdeckkappen und die 4 Schrauben lösen.
2. Die Abdeckplatte vorsichtig abheben und behutsam zur Seite stellen.

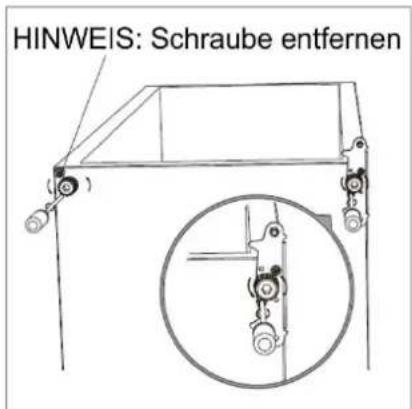

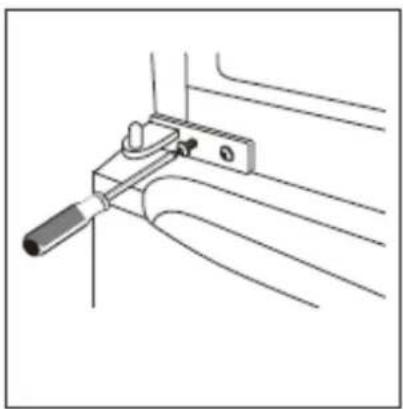

3. Das obere Scharnier mit einem Kreuzschraubendreher lösen.
4. Die obere Gerätetür öffnen, aus dem Stift des mittleren Scharniers aushebeln und zur Seite stellen.
5. Den Stift des oberen Scharniers mit einem Schraubendreher entfernen, das Scharnier um 180° drehen und den Stift so einsetzen, dass er nach unten zeigt.
6. Die beiden Schrauben des mittleren Scharniers mit einem Schraubendreher entfernen.
7. Die untere Gerätetür aus dem unteren Stift aushebeln und zur Seite stellen.

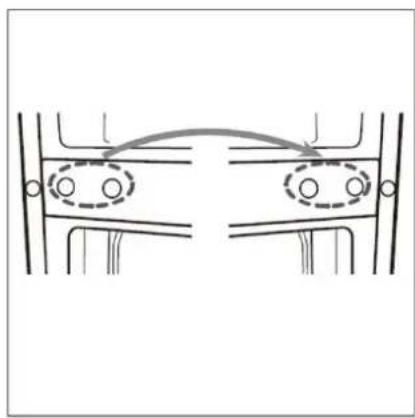

1. Die Blindstopfen von der linken Seite lösen und auf der rechten Seite einstecken.

1. Das Gerät mit einer weiteren Person etwas nach hinten kippen und das untere Scharnier und die beiden verstellbaren Füße lösen. Befindet sich eine Schraube an der linken Seite, diese herausschrauben.

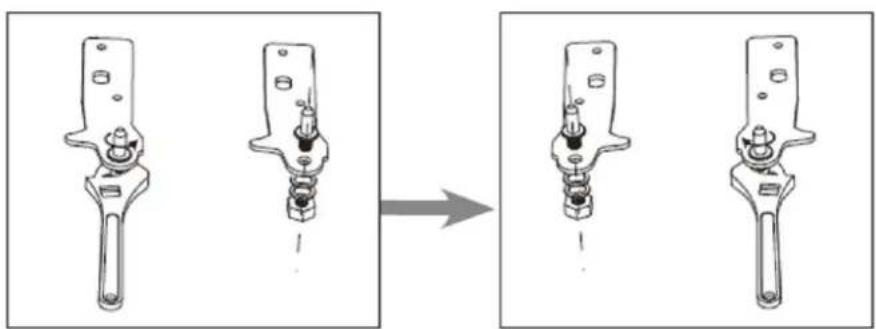

1. Mit einer Zange den Stift vom Scharnier lösen, das Scharnier um 180° drehen und den Stift wieder einsetzen.

1. Das untere Scharnier und die verstellbaren Füße jeweils auf der gegenüberliegenden Seite wieder befestigen.

2. Die untere Gerätetür auf den Stift des unteren Scharniers aufsetzen und die Gerätetür vorsichtig schließen.

1. Das mittlere Scharnier um 180° drehen und mit den beiden Schrauben wieder festschrauben. Die obere Gerätetür auf den Stift des mittleren Scharniers setzen und die Gerätetür schließen.

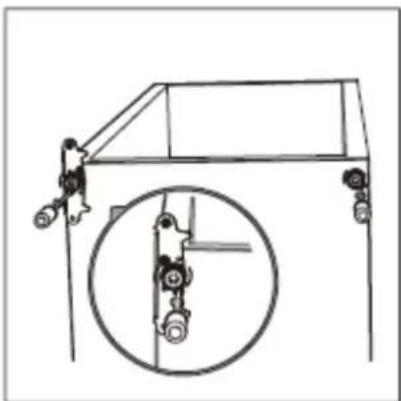

2. Das obere Scharnier um 180° drehen, so dass der Stift nach unten zeigt und den Stift auf die Gerätetür in die dafür vorgesehen Vorrichtung stecken und festschrauben.
3. Die Abdeckplatte mit den 4 Schrauben befestigen und die 4 Abdeckkappen aufstecken.

Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.

Passgenauen Sitz der Gerätetür prüfen.

Intakten Sitz der Türdichtung prüfen.

Frühestens nach zwei Stunden wieder am Stromnetz anschließen.

Montage

2.3 Aufstellen

Das Gerät in einem gut belüfteten und trockenen Raum aufstellen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus.

Die Klimaklasse ist auf dem Typenschild (im Innenraum oder auf der Rückseite des Gerätes) und im Kapitel „Technische Angaben“ dieser Gebrauchsanweisung ersichtlich.

$$ \begin{array}{l} \text {Klimaklassen:} \ \text {SN + 10°C bis + 32°C} \ \text {N + 16°C bis + 32°C} \ \text {ST + 16°C bis + 38°C} \ \text {T + 16°C bis + 43°C} \end{array} $$

Das Gerät

• so aufstellen, dass der Netzstecker zugänglich ist.
• nicht mit Mehrfachsteckdosen oder Verlängerungskabeln am Stromnetz anschließen.
• nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.).
• entsprechend den minimalen Lüftungsquerschnitten aufstellen.

Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Kühl-/Gefrierleistung (je nach Modell). Daher müssen die für die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese entnehmen Sie den nachfolgend aufgeführten Tabellen und Zeichnungen.

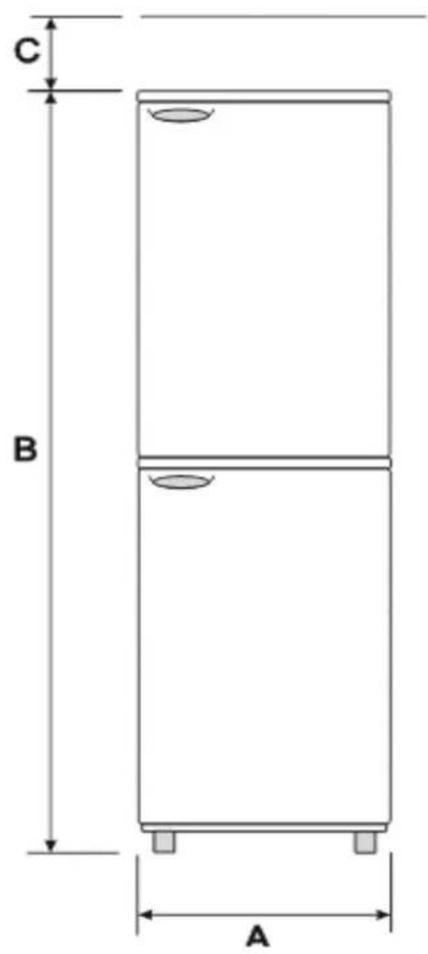

Gerätemaße in mm und Grad

A	B	C	D	E	F	G	H	I
550	1415	100	580	1080	30	50	135^ - 145^	900

(Abbildungen ähnlich)

2.4 Nivellieren

Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füßen ausgeglichen werden.

Drehen Sie an den Füßen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht.

Gerät vor Inbetriebnahme reinigen

Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen (s. Kapitel Wartung und Pflege).

3.1 Gerät einschalten

Das Gerät am Strom anschließen. Durch Öffnen der Gerätetür wird die Innenbeleuchtung eingeschaltet. Zum Einschalten des Gerätes den Temperaturregler von "0/MIN" nach rechts auf die gewünschte Kühltemperatur drehen.

Bei Erstbetrieb den Temperaturregler zuerst auf die höchste Stufe stellen. Nach ca. 1 Stunde hat das Gerät seine normale Betriebstemperatur erreicht und das Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurückgestellt werden.

Das Gefrierfach ist nach ca. 3 Stunden betriebsbereit.

Wenn die Stromversorgung des Gerätes unterbrochen wurde oder der Netzstecker aus der Steckdose gezogen wurde, einige Minuten warten, bevor das Gerät wieder in Betrieb genommen wird.

3.1.1 Temperatur einstellen

Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt.

• niedrigere Zahl / MIN = niedrigere Kühlleistung, wärmer
• höhere Zahl / MAX = höhere Kühlleistung, kälter

Temperaturregler rechts herum Richtung höhere Stufe/MAX drehen, bedeutet, im Schrankinneren wird es kälter. Beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellort), von der Häufigkeit des Türöffnens und der Bestückung ändert. Diese Faktoren sind wichtig für eine optimale Betriebstemperatur.

Inbetriebnahme

WICHTIG

Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturregler-Einstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Kapitel Abtauen). Es kann sich daher eine dicke Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stellung wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.

HINWEIS

Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine höhere Stufe stellen oder bei Bedarf höher, um die gewünschte Kühltemperatur zu halten.

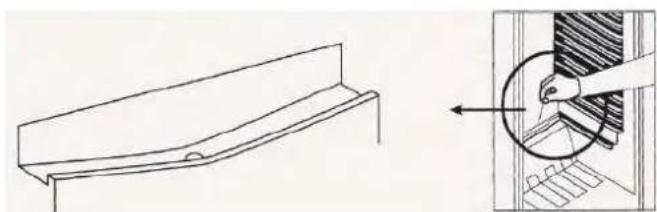

Sollte sich bei einer hohen Temperaturregler-Einstellung Reif an der Rückseite im Geräteinneren bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Stufe zu stellen.

Nach längerer Nichtbenutzung des Gerätes den Temperaturregler auf die höchste Stufe drehen (s. Kapitel Gerät einschalten).

3.1.2 Abstellregale anordnen

Das Glasabstellregal über der Gemüseschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

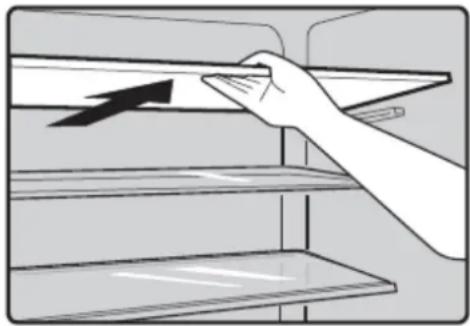

Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale so weit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe in umgekehrter Reihenfolge vornehmen.

3.2 Lebensmittel richtig lagern

Für eine optimale Benutzung des Gerätes empfehlen wir folgende Vorsichtsmaßnahmen:

• Nur einwandfreie Lebensmittel verwenden.
• Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden.
• Lebensmittel immer abgedeckt oder verpackt im Kühlraum lagern, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden.

Inbetriebnahme

Zum Verpacken eignen sich:

• Frischhaltebeutel und -folien, die für Lebensmittel geeignet sind
• Spezielle Hauben aus Kunststoff mit Gummizug
• Aluminiumfolie

Aufbewahren von Nahrungsmitteln und Getränken

WARNUNG

BRANDGEFAHR!

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

WICHTIG

Darauf achten, dass der Innenraum in normalen Mengen beladen wird, so dass kein Kühlgut in das Gerät gepresst werden muss.

Der Kühlraum eignet sich zum Lagern von frischen Lebensmitteln und Getränken.

• Frische, verpackte Waren auf den Abstellregalen lagern, frisches Obst und Gemüse in der Gemüseschale.
• Obst und Gemüse sollte gereinigt und im Gemüsefach aufbewahrt werden.
• Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten gut eingepackt im Gerät aufbewahrt werden.
• Frisches Fleisch nur gut verpackt in Schutzfolie im Gerät für maximal 1 bis 2 Tage lagern. Den Kontakt mit gekochten Speisen vermeiden.
• Nahrungsmittel vor dem Aufbewahren abdecken (insbesondere Nahrungsmittel, die Gewürze enthalten).
• Gekochte Nahrungsmittel, kalte Gerichte usw. müssen gut abgedeckt sein.
• Warme Speisen erst nach dem Abkühlen in den Kühlschrank stellen.
• Nahrungsmittel so in den Kühlschrank stellen, dass die Luft frei im Fach zirkulieren kann.
• Flaschen in das Flaschenfach in der Innentür stellen. Darauf achten, dass sie nicht zu schwer sind; das Fach könnte sich von der Tür lösen.

Inbetriebnahme

Der Gefrierraum eignet sich für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.

• Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat.
• Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol für beldes geeignet sind.
• Zum Aufbewahren von Tiefkühlprodukten darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.
• Bei einem Stromausfall die Gerätetür geschlossen lassen, die eingefrorenen Waren können mehrere Stunden überstehen.

VORSICHT

EXPLOSIONSGEFAHR!

Lagern Sie keine kohlensäurehaltigen, schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.

Lagern Sie keine Plastikflaschen im Gefrierfach.

VORSICHT

GEFRIERVERBRENNUNGSGEFAHR!

Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.

Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach zu essen. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.

Inbetriebnahme

• Hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend lagern. Die Hinweise des Getränkeherstellers berücksichtigen.
• Nicht zu große Mengen auf einmal einfrieren. Die Qualität der Lebensmittel wird am besten erhalten, wenn sie schnell bis zum Kern durchgefroren sind. Die Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlraum zu beeinflussen (nur Kühlschrank mit Gefrierfach und Kühlgefrierkombination).
• Keine Lebensmittel einfrieren, die schon einmal aufgetaut waren.

Zum Einfrieren nicht geeignet sind u.a.

ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm, Mayonnaise.

3.2.1 Eiswürfel herstellen

Die Eiswürfelschale zu drei Vierteln mit Wasser füllen und auf den Boden des Gefrierabteils stellen. Festgefrorene Eiswürfelschale nur mit einem stumpfen Gegenstand lösen (z. B. Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn diese für kurze Zeit unter fließendes Wasser gehalten wird.

3.2.2 Energie sparen

• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.
• Auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite achten. Lüftungsöffnungen niemals abdecken. Die Abstandsmaße beachten (s. Kapitel Aufstellen).
• Die Anordnung der Schubladen, Regale und Ablagen, wie sie auf der Abbildung «Gerät kennenlernen» zu ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst beibehalten werden.
• Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.
• Um einen größeren Stauraum zu erhalten (z.B. bei großem Kühl-/Gefriergut) können die mittleren Ablagen/Schubladen entfernt werden. Die oberen und unteren Ablagen/Schubladen sollten bei Bedarf als letzte herausgenommen werden.
• Ein gleichmäßig gefülltes Kühl-/Tiefkühlabteil trägt zur optimalen Energienutzung bei. Leere oder halbleere Abteile vermeiden.

Wartung und Pflege

• Warme Speisen erst abkühlen lassen, bevor sie in den Kühl-/Tiefkühlschrank gestellt werden. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.
• Gefrorenes im Kühlschrank auftauen lassen. Die Kälte des Gefriergutes vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.
• Die Temperatur nicht kälter als notwendig einstellen. Das trägt zu einer optimalen Energienutzung bei. Die optimale Temperatur im Kühlschrank beträgt +7 °C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.
• Die Türdichtungen des Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.
• Das Gerät nur öffnen, wenn es erforderlich ist und dann nur so kurz wie möglich. Der Energieverbrauch und die Temperatur im Gerät können ansteigen, wenn die Tür des Kühl-/Gefrierschranks häufig oder lange geöffnet wird bzw. nicht korrekt verschlossen ist.

4 Wartung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

Zum Reinigen der Glasablagen diese etwas nach oben anheben und herausziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen erfolgt in umgekehrter Reihenfolge.

STROMSCHLAGGEFAHR! Das Gerät darf während der

Reinigung nicht am Stromnetz angeschlossen sein. Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

STROMSCHLAGGEFAHR! Das Gerät nie mit

Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen.

Wartung und Pflege

Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen. Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel. Schließen Sie nach der Reinigung das Gerät wieder am Stromnetz an.

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine

VERBRÜHUNGSGEFAHR entstehen kann.

WICHTIG

Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z.B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

- Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern. - Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser unter Zugabe von etwas handelsüblichem Geschirrspülmittel reinigen. Anschließend mit klarem Wasser nachwischen und trockenreiben.

- Das Tauwasser-Ablaufloch überprüfen. Regelmäßig mit Hilfe von Pfeifenreinigern reinigen.

• Das Gerät nach der Reinigung wieder am Stromnetz anschließen und einschalten.

Automatisches Abtauen im Kühlteil

Der Temperaturregler steuert eine Abtauautomatik. Während der Abtauphase kann die Temperatur bis +8 °C ansteigen. Die Temperatur im kompletten Kältekreislauf ist dann +5 °C.

Wartung und Pflege

Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen Kühlen ohne Abtauphase führt. Die Temperatur im Kühlschrank würde zu stark sinken auf unter 0 °C und Getränke und frische Lebensmittel würden gefrieren. Durch die Vereisung der Rückwand nimmt der Energieverbrauch sehr stark zu und die Effizienz des Gerätes sinkt.

WICHTIG

Sollte das Tauwasser aus dem Ablaufkanal zum Auffangbehälter nicht richtig ablaufen, prüfen, ob der Ablaufkanal eventuell verstopft ist. Es darf kein Wasser auf dem Boden stehen oder mit den elektrischen Teilen in Berührung kommen.

Manuelles Abtauen im Gefrierteil

Im Gefrierteil kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.

Vor dem Abtauen den Temperaturregler auf die höchste Einstellung stellen; das Gefriergut speichert die Kälte für einige Zeit.

1. Den Netzstecker ziehen.
2. Das Gerät leeren und die Waren in einem kühlen Raum lagern.
3. Zum schnelleren Abtauen ein Gefäß mit warmem Wasser (max. 80 °C) in den Innenraum des Gerätes stellen.
4. Keine mechanischen Gegenstände zum Entfernen der Eisschicht verwenden.
5. Zuerst die groben Eisstücke und anschließend die kleinen Eisstücke aus dem Gerät entfernen.
6. Das Gerät mit trockenen, weichen Tüchern abtrocknen.

WARNUNG

VERBRENNUNGSGEFAHR durch heißes Wasser!

WARNUNG

STROMSCHLAGGEFAHR!

Wenn der Temperaturregler auf „0/MIN“ steht, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten.

Wartung und Pflege

4.2 Leuchtmittel auswechseln

Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen.

Leuchtmitteldaten: 220-240V, max. 1,5 W (LED)

Leuchtmittelwechsel darf nur durch den Kundendienst durchgeführt werden.

4.3 Gerät außer Betrieb nehmen

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Lebensmittel entnehmen.
- Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
- Gerät abtauen und gründlich reinigen (s. Kapitel Wartung und Pflege).
- Tür anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

WICHTIG

Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht und verpackt transportiert werden muss.

5 Fehlerbehebung / Betriebsgeräusche

Fehler beheben

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
Innenbeleuchtung funktioniert nicht, aber Kompressor läuft.	Das Leuchtmittel ist defekt.	Leuchtmittel auswechseln (s. Kapitel 4.2).
Es steht Wasser im Gerät.	Das Tauwasser-Ablaufloch ist vollständig geschlossen.	Tauwasser-Ablaufloch reinigen, z.B. mit einem Pfeifenreiniger.
Die Kühlgruppe läuft zu häufig an und zu lange.	Die Gerätetür wird zu oft geöffnet.Die Luftzirkulation um das Gerät ist behindert.	Nicht unnötig die Tür öffnen.Die Umgebung des Gerätes freilassen.
Das Gerät kühlt nicht.	Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt.Der Temperaturregler steht auf "0".Umgebungstemperatur ist zu niedrig.Seitenwand sehr warm (nur für Modelle mit eingeschäumtem Verflüssiger).	Stromversorgung und Sicherungen überprüfen. Prüfen, ob der Netzstecker richtig in der Steckdose steckt.Den Temperaturregler richtig einstellen.Siehe Kapitel 2.3Kein Fehler. Der Verflüssiger gibt warme Luft an die Umgebung ab. Ist die Umgebungstemperatur zu hoch, kann die Wärme nicht mehr abgeführt werden. Sobald die Umgebungstemperatur gesunken ist, kühlt das Gerät wieder normal. Unbedingt die Abstände einhalten (s. Kapitel 2.3).

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

Betriebsgeräusche

GERÄUSCHE	GERÄUSCHART	URSACHE / BEHEBUNG
Normale Geräusche	Murmeln	Wird vom Kompressor verursacht, wenn er in Betrieb ist.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
Störende Geräusche	Vibrieren des Gitters oder der Röhren	Prüfen, ob Gitter und Röhren richtig befestigt sind.
	Flaschengeräusche	Einen Sicherheits-abstand zwischen den Flaschen und anderen Behältern lassen.

6 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständiger Kundendienst:

Kundentelefon für Deutschland: 0800-4994998

Kundentelefon für Österreich: 0800-677099

Internet: www.ok-online.com

Folgende Angaben werden benötigt, um Ihren Auftrag bearbeiten zu können:

1) Modell
2) Version
3) Batch
4) EAN
5) Kaufdatum
6) Fehlerbeschreibung

Die gerätespezifischen Angaben finden Sie auf dem Typenschild im Innenraum oder auf der Rückseite des Gerätes.

7 Technische Daten

Modell	OFK 34332 A2
Typ I (Anzahl der Temperaturregler)	1
Abtauen Kühlen	manuell
Abtauen Gefrieren	automatisch
Lampenleistung [W]	1,5
Elektrischer Anschluss [V / Hz]	220-240 / 50
Leistungsaufnahme [W]	75
Stromaufnahme [A]	0,43
Gewicht netto [kg]	39
EAN Nr. [Farbe Weiß]	4049011143449
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“

*Technische Änderungen vorbehalten.*

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten.*

Produktdatenblatt für Haushaltskühlgeräte

Delegierte Verordnung (EU) 1060/2010

Marke		ok
Modell		OFK 34332 A2
Kategorie1)		7
Energieeffizienzklasse2)		A++
Jährlicher Energieverbrauch3)	kWh/Jahr	172
Nutzinhalt gesamt	I	212
Nutzinhalt Kühlfach	I	171
Nutzinhalt 0° Kühlfach	I	-
Nutzinhalt Vier-Sterne-Fach	I	41
Nutzinhalt Zwei-Sterne-Fach	I	-
Sternekennzeichnung4)		4*
Frostfrei		Nein
Lagerzeit bei Störung	h	6
Gefriervermögen	kg/24h	2
Klimaklasse5)		N-ST
Luftschallemissionen	dB(A) re1pW	42
Bauart		Standgerät

1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,

2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank

3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,

4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,

6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,

8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige

^2) A+++ (höchste Effizienz) bis D (geringste Effizienz)

3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"

4) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.

Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6°C nicht überschreitet,

Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12°C nicht überschreitet.

Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.

Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.

^5) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:

SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C

** Der Energiewert dieses Gerätes wurde ohne Schubladen ermittelt **

8 Altgeräte entsorgen

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

ok.

OFK_34332_A2_2143449_OK1.0_DE_2018_03_08

Vertrieben durch: Markeninhaber:

GGV Handelsges. mbH & Co. KG Imtron GmbH

August-Thyssen-Straße 8 Wankelstraße 5

D-41564 Kaarst D-85046 Ingolstadt
