Produkttyp	Gefrierschrank
Modell	OFZ 51212 A2
Marke	OK
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	139 kWh/Jahr
Nutzinhalt Gefrierfach	84 l
Gefriervermögen	4 kg/24h
Lagerzeit bei Störung	10 h
Klimaklasse	N-T
Geräuschemission	42 dB(A)
Abtauverfahren	Manuell
Temperaturregelung	Elektronisch
Display	Ja
Super-Gefrieren	Ja (FAST)
ECO-Modus	Ja
Türschloss	Ja
Türanschlag wechselbar	Ja
Anzahl Gefrierschubladen	4
Netzanschluss	220-240 V / 50 Hz
Leistungsaufnahme	80 W
Stromaufnahme	0,55 A
Gewicht (netto)	33 kg
Abmessungen (B x H x T)	550 x 850 x 575 mm

Häufig gestellte Fragen - OFZ 51212 A2 OK

Wie stelle ich die Temperatur ein?

Drücken Sie die Taste °C (4), um die Solltemperatur schrittweise von -16°C bis -22°C zu ändern. Nach 5 Sekunden wird die Einstellung gespeichert.

Wie aktiviere ich die Super-Gefrierfunktion?

Drücken Sie 1x die Bedientaste (3). Im Display erscheint 'SF' (Super Freezing). Nach 52 Stunden schaltet die Funktion automatisch ab.

Was bedeutet der Alarm?

Ein akustischer Alarm ertönt bei hoher Innentemperatur (über -8°C) oder bei längerem Türöffnen (>5 min). Drücken Sie eine beliebige Taste, um den Alarm zu stoppen. Überprüfen Sie das Gerät auf Störungen.

Wie taut man das Gerät ab?

Schalten Sie das Gerät aus und leeren Sie es. Stellen Sie ein Gefäß mit warmem Wasser (80°C) in den Innenraum und lassen Sie die Tür offen. Entfernen Sie Eis mechanisch mit einem stumpfen Gegenstand. Trocknen Sie das Gerät gründlich ab.

Wie wechsle ich den Türanschlag?

Ziehen Sie den Netzstecker. Entfernen Sie die Arbeitsplatte, lösen Sie das obere und untere Scharnier, drehen Sie diese um 180° und montieren Sie sie auf der anderen Seite. Achten Sie auf korrekte Ausrichtung und Dichtheit. Lassen Sie das Gerät 2 Stunden stehen, bevor Sie es wieder einschalten.

Was tun bei längerem Stromausfall?

Öffnen Sie die Tür so wenig wie möglich. Die eingefrorenen Lebensmittel bleiben bei geschlossener Tür mehrere Stunden kalt. Nach Wiederkehr des Stroms prüfen Sie die Qualität der Lebensmittel. Einmal Aufgetautes nicht wieder einfrieren.

Wie reinige ich das Gerät richtig?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie das Innere mit lauwarmem Wasser und einem milden Reinigungsmittel. Verwenden Sie keine scheuernden oder aggressiven Mittel. Trocknen Sie alles gründlich ab, bevor Sie das Gerät wieder einschalten.

Welche Lebensmittel kann ich einfrieren?

Geeignet sind frische, einwandfreie Lebensmittel. Nicht geeignet sind ganze Eier in der Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise. Kohlensäurehaltige Getränke und Plastikflaschen nicht einfrieren (Explosionsgefahr).

Wie spare ich Energie?

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, lassen Sie warme Speisen abkühlen, öffnen Sie die Tür nur kurz, halten Sie die Lüftungsschlitze frei und stellen Sie die Temperatur nicht kälter als nötig ein.

Was mache ich bei Störungen?

Überprüfen Sie Netzstecker, Sicherung und Stand des Geräts. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst unter der Nummer 0800-4994998 (Deutschland). Führen Sie keine eigenmächtigen Reparaturen durch.

BEDIENUNGSANLEITUNG OFZ 51212 A2 OK

Bedienungsanleitung Gefrierschrank

OFZ 51212 A2

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr ok. – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere ok. - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel. [phone].

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Inhaltsverzeichnis

1 Entsorgung von Geräten 3
2 Gebrauchs- und Sicherheitshinweise 4
2.1 Allgemeine Sicherheitshinweise....5
2.2 Besondere Sicherheitshinweise 5
2.3 Kühlmittel....6
3 Bestimmungsgemäße Verwendung......6
4 Vor der ersten Inbetriebnahme....7
4.1 Aufstellen....7
4.2 Nivellieren....9
5 Geräteausstattung....9
6 Betrieb....10
6.1 Gerät einschalten....10
6.2 Temperatur einstellen....10
7 Die Lagerung von Lebensmitteln....12
7.1 Richtige Lagerung....12
7.2 Eiswürfel herstellen....14
8 Abtauen....15
9 Gerät ausschalten....15
10 Reinigung und Pflege....16
11 Tipps zur Energieeinsparung....17
12 Türanschlagwechsel 17
13 Betriebsgeräusche 22
14 Störungen – Störungsbehebung....23

15 Kundendienst 24
16 Technische Angaben....25

1 Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

2 Gebrauchs- und Sicherheitshinweise

Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

Stromschlaggefahr

Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

2.1 Allgemeine Sicherheitshinweise

• Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschließen.
• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.

GEFAHR

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG!

• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

2.2 Besondere Sicherheitshinweise

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

GEFAHR

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.

GEFAHR

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3 Kühlmittel

VORSICHT

Kühlkreislauf nicht beschädigen.

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.

Damit im Falle eines Lecks im Kältemittel-Kreislauf kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrem Gefriergerät finden Sie auf dem Typenschild.

Vorgehen bei beschädigtem Kühlkreislauf:

• offenes Feuer und Zündquellen unbedingt vermeiden
• den Raum, in dem das Gerät steht, gut durchlüften

3 Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Gefrieren von Lebensmitteln benutzt, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

Das Gerät ist nicht zum Einbau geeignet!

WARNUNG

Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

VORSICHT

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.

VORSICHT

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte.

4 Vor der ersten Inbetriebnahme

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten.

Transportschutz entfernen

WARNUNG

Klebestreifen nicht mit einem scharfen Gegenstand z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

WICHTIG

Der Kondensator ist an der Rückseite des Gerätes eingeschäumt. Verschäumung niemals entfernen, das führt zu Schäden am Gerät und Garantieansprüche entfallen.

Lassen Sie das Gerät nach dem Transport für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Das Nichtbeachten könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1.

4.1 Aufstellen

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus, Wohnmobil etc.)

Zum Aufstellort des Gerätes beachten Sie auch die „Tipps zur Energieeinsparung“ im Kapitel 11.

Vor der ersten Inbetriebnahme

Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite, oder im Gerät befindet. Bei den Technischen Angaben ist die Klimaklasse ebenfalls ersichtlich. Das Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

SN 10 bis 32°C

N 16 bis 32°C

ST 16 bis 38°C

T 16 bis 43°C

Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den Energieverbrauch und die Gefrierleistung (je nach Modell). Halten Sie für die Belüftung des Gerätes die minimalen Lüftungsquerschnitte ein, siehe Tabellen und Zeichnungen.

WARNUNG

Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät.

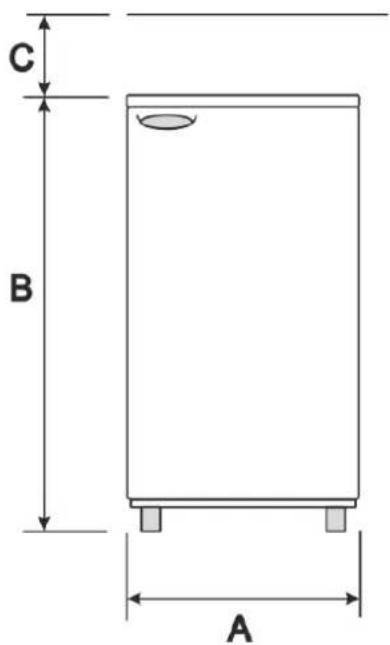

Gerätemaße in mm und ° Grad

A	B	C	D	E	F	G	H	I
550	850	100	575	1060	30	50	110^ - 120^	1065

Fig. 1

Fig. 2

Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind die beigefügten Abstandshalter am Gerät anzubringen. Sie werden direkt hinten am Gerät fixiert (siehe Fig. 3).

Fig. 3

Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füßen ausgeglichen werden.

Drehen Sie an den Füßen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht.

1x Gefrierschrank
4x Gefrierschubladen
2x Abstandshalter inkl. Schrauben
1x Bedienungsanleitung

2

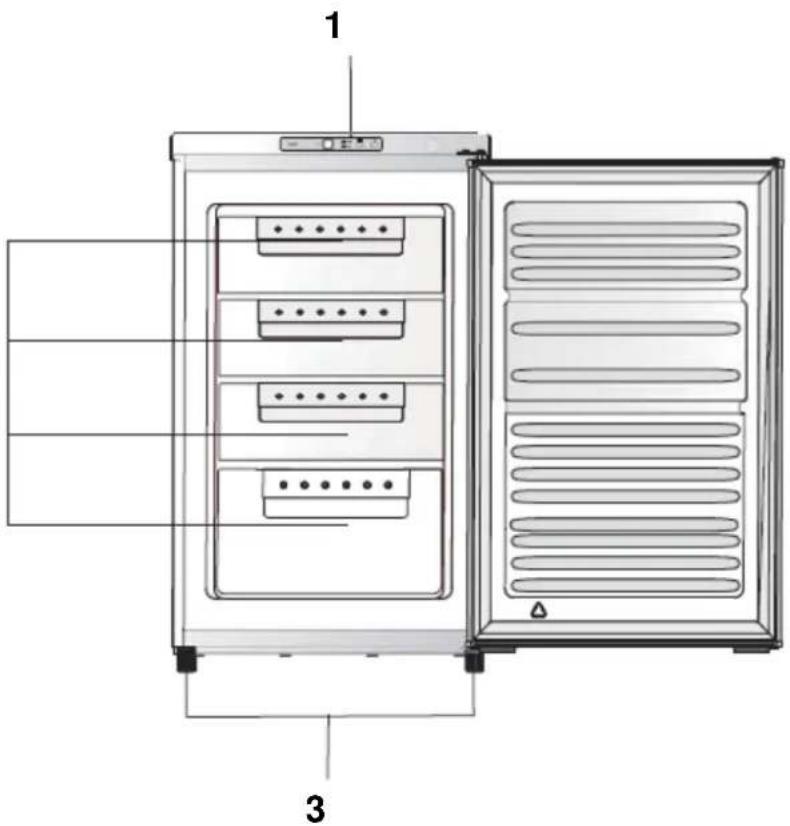

Bezeichnung

1 Display mit Temperaturregler
2 Gefrierschubladen
3 Verstellbare Füße

Temperaturregler

1 2 3 4

56

1 Display
2 FAST = Anzeige für SUPER Gefrieren
3 Bedientaste
4 °C = Temperaturtaste
5 ECO = Anzeige für ECO-Programm
6 Türschloss

6 Betrieb

6.1 Gerät einschalten

Gerät vor Inbetriebnahme reinigen

Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“.

- Schließen Sie das Gerät am Stromnetz an. Das Display leuchtet. Drücken Sie die Temperaturtaste °C (4) bis zur gewünschten Gefriertemperatur. Bei Erstbetrieb stellen Sie die Temperatur zuerst auf die höchste Stufe. Nach ca. 6 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das Gerät ist einsatzfähig. Die Temperatur kann auf eine mittlere Stufe zurück gestellt werden.

6.2 Temperatur einstellen

Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten.

Drücken Sie die Taste (4) und die Solltemperatur verändert sich schrittweise von -16°C bis -22°C.

5 Sekunden nach der letzten Einstellung ist die Temperatur gespeichert.

Wenn Sie 1x die Bedientaste (3) drücken, ist die Funktion FAST aktiviert. Im Display erscheint „SF“ (Super Freezing). Nach 52 Stunden schaltet die Funktion automatisch ab und wird in den normalen Gefriermodus zurückgesetzt.

Wenn Sie 2x die Bedientaste (3) drücken, ist die Funktion ECO aktiviert. Im Display erscheint „SE“ (Save Energy).

Wenn Sie 3x die Bedientaste (3) drücken, ist der normale Gefriermodus aktiviert.

Es kann sein, dass Sie die Gefriertemperatur je nach Raumtemperatur, Standort des Gerätes oder bei häufigem Öffnen der Gerätetür anpassen müssen.

Türschloss

Drücken Sie gleichzeitig die Bedientaste (3) und die Taste (4) für 3

Sekunden. Die LED Türschloss leuchtet.

Zum Entsperren des Türschlosses drücken Sie erneut gleichzeitig die Bedientaste

(3) und die Taste (4). Die LED Türschloss erlischt.

Gerät ausschalten

Drücken Sie die Taste (4) für 5 Sekunden. Das Gerät schaltet sich aus.

Zum Einschalten drücken Sie erneut die Taste (4) für 5 Sekunden.

Gefrier-Alarm

Steigt die Innentemperatur auf mehr als -8°C (z. B. bei Stromausfall), ertönt ein akustisches Signal. Zusätzlich wird im Display „ht“ (für hohe Temperatur) angezeigt, um Sie zu warnen. Drücken Sie eine beliebige Taste, um den Alarm zu stoppen. Überprüfen Sie das Gerät (siehe Kapitel 14).

Tür-Offen-Alarm

Sobald die Gerätetür länger als 5 Minuten geöffnet ist, ertönt ein akustisches Signal 3x alle 5 Sekunden, innerhalb von 5 Minuten. Der Alarm stoppt für 5 Minuten, danach ertönt das akustische Signal erneut, bis die Tür geschlossen wird.

7 Die Lagerung von Lebensmitteln

7.1 Richtige Lagerung

Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen:

Nur einwandfreie Lebensmittel verwenden.

Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.

Der Gefrierschrank ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln.

Einfrieren frischer Lebensmittel

Während des Gefriervorganges sollte die Temperatur von frischen Lebensmitteln so schnell wie möglich reduziert werden, damit die Bildung von Eiskristallen so gering wie möglich gehalten werden kann und die Lebensmittelstruktur nicht geschädigt wird. Sollte der Gefriervorgang langsam erfolgen, bilden sich Eiskristalle und die Qualität der Lebensmittel kann beeinträchtigt werden.

Bitte beachten Sie deshalb eine Vorlaufzeit von ca. 2-3 Stunden, bevor Sie Gefriergut frisch einfrieren. Drehen Sie hierzu den Temperaturregler auf die modellabhängig höchste Stufe.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gefrierschrank lagern. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.

Legen Sie die frisch einzufrierenden Lebensmittel in das erste und zweite Gefrierfach. Damit dies immer möglich ist, muss zeitweise eine Neuanordnung des Tiefkühlguts erfolgen.

Bereits gefrorene Lebensmittel sollten immer in den unteren Schubladen gelagert werden, damit die erste und zweite Schublade für das Einfrieren frischer Lebensmittel zur Verfügung steht.

Das Gefriergut sollte wenn möglich immer in direktem Kontakt mit dem Schubladenboden gelagert werden. Lassen Sie einen Zwischenraum zwischen den einzelnen Gefriergütern, damit die kalte Luft zirkulieren kann.

Einmal aufgetaute Lebensmittel auf keinen Fall ein zweites Mal einfrieren. Tiefkühlgut nicht mit feuchten oder nassen Händen entnehmen: die Hände könnten daran festfrieren. Aus Sicherheitsgründen sind die Gefrierschubladen mit einer Stoppeinrichtung versehen. Sie können jedoch ganz entnommen werden, indem sie hochgezogen und dann herausgenommen werden. In umgekehrter Reihenfolge sind sie wieder einzusetzen.

Aufbewahren von Tiefkühlprodukten/Einfrieren frischer Nahrungsmittel

Geräte mit Fächern, die mit dem Symbol gekennzeichnet sind, dienen zum Aufbewahren von Tiefkühlprodukten über einen Zeitraum von maximal einem Monat. Geräte, die mit dem Symbol gekennzeichnet sind, eigenen sich zum Aufbewahren von Tiefkühlprodukten, jedoch nicht zum Gefrieren von frischen Nahrungsmitteln, während Geräte mit dem Symbol für beides geeignet sind.

Zum Aufbewahren von Tiefkühlprodukten, darauf achten, dass sie der Händler vorher richtig gelagert hat und die Kühlkette nicht unterbrochen wurde.

Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.

VORSICHT

Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw.

EXPLOSIONSGEFAHR!

Lagern Sie keine Plastikflaschen im Gefrierfach.

Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen.

Die Berührung von Gefriergut, Eis und von Metallteilen im Inneren des Gefrierteils kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.

GEFRIERVERBRENNUNGSGEFAHR!

WARNUNG

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z.B. Butan, Propan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden. BRANDGEFAHR!

• Lagern Sie hochprozentige, alkoholhaltige Getränke nur dicht verschlossen und stehend. Bitte berücksichtigen Sie die Hinweise des Getränkeherstellers.
• Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.

Zum Einfrieren nicht geeignet sind u.a.

- Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise

7.2 Eiswürfel herstellen

Füllen Sie eine Eiswürfelschale (nicht im Lieferumfang enthalten) zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen (Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten.

8 Abtauen

Manuell

Im Gefrierraum kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.

Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das Kühlgut speichert die Kälte für einige Zeit).

Ziehen Sie den Netzstecker

■ Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
- Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung!

Verbrennungsgefahr in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.

■ Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.

- Entfernen Sie zuerst die groben Eisstücke aus dem Gerät. Nachdem anschließend die kleinen Eisstücke entfernt wurden, wird das komplette Gerät mit trockenen, weichen Tüchern ab- bzw. trocken gerieben.

WARNUNG

Wenn Sie den Temperaturregler auf „OFF“ stellen, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten. STROMSCHLAGGEFAHR!

9 Gerät ausschalten

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

■ Lebensmittel entnehmen.
- Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
- Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)
- Tür anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

WICHTIG

Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht und verpackt transportiert werden muss.

10 Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

WARNUNG

Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!

Heißer Dampf kann zu Schäden an Kunststoffteilen führen.

Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.

Schließen Sie nach der Reinigung den Gefrierschrank wieder am Stromnetz an.

VORSICHT

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine

VERBRÜHUNGSGEFAHR!

entstehen kann.

WICHTIG

Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.

• Stellen Sie vor dem Reinigen den Temperaturregler auf die höchste Einstellung (das Gefriergut speichert die Kälte für einige Zeit).
  Gefriergut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.
• Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben. Anschließend mit klarem Wasser nachwischen und trocken reiben.
• Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.

11 Tipps zur Energieeinsparung

Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.

Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken. Beachten Sie dazu auch die Abstandsmaße unter Kapitel „Aufstellen“.

Die Anordnung der Schubladen, Regale und Ablagen wie sie auf der Abbildung zu ersehen sind, bietet die effizienteste Energienutzung und sollte daher möglichst beibehalten werden.

Alle Schubladen und Ablagen sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.

Um einen größeren Stauraum zu erhalten (z.B. bei großem Gefriergut) können die mittleren Schubladen entfernt werden. Die oberen und unteren Schubladen und Ablagen sollten bei Bedarf als letzte herausgenommen werden.

Ein gleichmäßig gefülltes Tiefkühlabteil trägt zur optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Abteile.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Tiefkühlschrank stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.

Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes Öffnen und korrekt geschlossene Türen senken den Energiebedarf.

Die Temperatur nicht kälter als notwendig einstellen, trägt zu einer optimalen Energienutzung bei.

Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.

12 Türanschlagwechsel

VORSICHT

Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR!

Benötigtes Werkzeug
1		Sechskant-Steckschlüssel
2		Kreuzschlitz Schraubendreher
3		Schraubendreher, flach

1. Die 2 Schrauben an der Rückseite der Arbeitsplatte lösen.

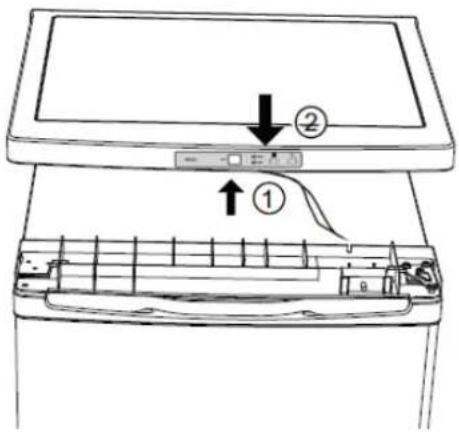

1. Die Arbeitsplatte 5 cm vorsichtig vom Gefrierschrank abheben und dann die Anschlussleiste (1) für das Display (2) vorsichtig herausziehen und abklemmen.

Dann die Arbeitsplatte entfernen.

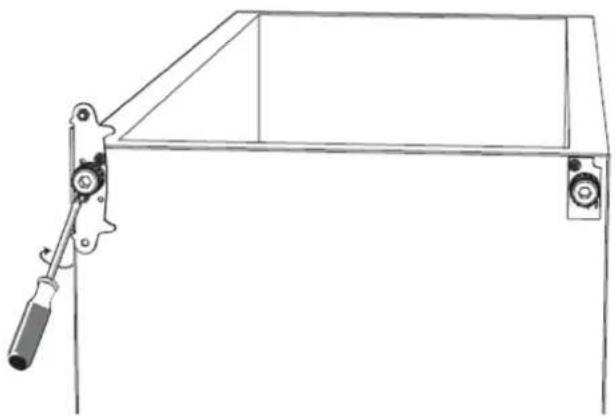

1. Die 3 Schrauben des oberen Scharniers entfernen. Die Tür vorsichtig abheben und behutsam zur Seite legen, um Kratzer zu vermeiden.
2. Das untere Scharnier mit einen Schraubenzieher lösen und beide verstellbaren Füße abschrauben.
3. . Den Stift vom unteren Scharnier lösen, das Scharnier um 180° drehen und den Stift wieder einstecken.

1. Das untere Scharnier mit den beiden Befestigungsschrauben und die Vorderfüße auf beiden Seiten befestigen.

Setzen die Tür auf den Bolzen des unteren Scharniers und schließen die Tür.

1. Das obere Scharnier um 180° drehen und den Bolzen so fixieren, dass der nach unten zeigt.

Das Scharnier mit den Bolzen auf das obere Türloch einsetzen und mit den beiden Schrauben das Scharnier links am Gerät locker befestigen.

Anschließend prüfen ob die Tür exakt ausgerichtet ist und sicher und dicht schließt. Das obere Scharnier festziehen.

1. Die Anschlussleiste (1) an das Display (2) anklemmen.

Die Arbeitsplatte auflegen.

1. Die Arbeitsplatte wieder mit den beiden Schrauben befestigen. Anschließend prüfen, ob die Tür exakt ausgerichtet ist und sicher und dicht schließt. Eventuell das Gerät mit den Vorderfüßen nachjustieren.

Das Gerät nach Türanschlagwechsel wieder senkrecht stellen.

Passgenauen Sitz der Gerätetür prüfen.

Intakten Sitz der Türdichtung prüfen.

Frühestens nach zwei Stunden wieder am Stromnetz anschließen.

Türgriffmontage (Modellabhängig)

13 Betriebsgeräusche

GERÄUSCHE	GERÄUSCHART	URSACHE / BEHEBUNG
Normale Geräusche	Murmeln	Wird vom Kompressor verursacht, wenn er in Betrieb ist.
	Flüssigkeitsgeräusch	Entsteht durch die Zirkulation des Kühlmittels im Aggregat.
	Klickgeräusche	Der Temperaturregler schaltet den Kompressor ein oder aus.
Störende Geräusche	Vibrieren des Gitters oder der Röhren	Prüfen Sie, ob Gitter und Röhren richtig befestigt sind.
	Flaschengeräusche	Lassen Sie einen Sicherheits-abstand zwischen den Flaschen und anderen Behältern

14 Störungen – Störungsbehebung

STÖRUNG	MÖGLICHE URSACHEN	MASSNAHMEN
Das Gerät gefriert nicht	Netzstecker ist nicht in der Steckdose	Stecken Sie den Netzstecker in die Netz-Steckdose.
	Sicherung der Steckdose ausgelöst	Sicherung einschalten, eventuell Fachbetrieb hinzurufen
	Das Gerät steht nicht gerade	Gerät über den verstellbaren Fuß ausgleichen
Das Gerät ist laut im Betrieb	Strömungsgeräusche im Kühlkreislauf	Solche Geräusche sind normal. Es sind keine weiteren Vorkehrungen nötig.
	Verhindern nicht vollständig zugeschobene Schubladen das Schließen der Tür?	Kontrollieren und wenn nötig Lebensmittel richtig einräumen und Schubladen korrekt zuschieben.
Das Gerät gefriert nicht richtig	Ist die Belüftung des Gerätes behindert?- Seitenwand sehr warm (nur für Modelle mit eingeschäumten Verflüssiger)	Belüftungsschlitze freihalten, resp. Gerät nach Beschreibung in Kapitel "Installation" platzieren.Umgebungstemperatur zu hoch.Kein Fehler. Der Verflüssiger gibt die warme Luft an die Umgebung ab. Wenn die Umgebungs-temperatur zu warm ist kann die Wärme nicht mehr abgeführt werden. Sobald die Umgebungstemperatur gesunken ist kühlt das Gerät wieder normal. Halten Sie unbedingt die Abstände gem. Kapitel „Aufstellen“ ein.

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

15 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:

• 1 Version
• 2 Batch
  • 3 Modell
  • 4 EAN
• 5 Seriennummer

Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)

• die vollständige Anschrift und Telefon- No,
  • die Fehlerbeschreibung.

Telefonnummern Kundendienst:

Deutschland 0800-49 94 998

Österreich 0800-677 099

E-Mail: [e-mail]

16 Technische Angaben

Modell	OFZ 51212 A2
Typ I (Anzahl der Temperaturregler)	1
Abtauen Gefrieren	manuell
Elektrischer Anschluss [V/Hz]	220-240 / 50
Leistungsaufnahme [W]	80
Stromaufnahme [A]	0,55
Gewicht netto [kg]	33
EAN Nr.	4049011140936
Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“

*Technische Änderungen vorbehalten.*

CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Markt-überwachungsbehörden.

*Technische Änderungen vorbehalten*

Produktdatenblatt für Haushaltkühlgeräte

Delegierte Verordnung (EU) 1060/2010

Marke		OK
Modell		OFZ 51212 A2
Kategorie 1)		8
Energieeffizienzklasse 2)		A++
Jährlicher Energieverbrauch 3)	kWh/Jahr	139
Nutzinhalt gesamt	I	84
Nutzinhalt Kühlfach	I	-
Nutzinhalt 0° Kühlfach I -
Nutzinhalt 4* Gefrierfach	I	84
Nutzinhalt 2* Gefrierfach	I	-
Sternekennzeichnung 4)		4*
Frostfrei		Nein
Lagerzeit bei Störung	h	10
Gefriervermögen	kg/24h	4
Klimaklasse 5)		N-T
Luftschallemissionen	dB(A) re1pW	42
Bauart		Standgerät

1) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,

2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank

3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,

4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,

6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,

8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige

2) A+++ (höchste Effizienz) bis D (geringste Effizienz)

3) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"

4) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch verderblicher Lebensmittel vorgesehen ist.

Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6^ C nicht überschreitet, Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12^ C nicht überschreitet.

Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.

Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.

5) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:

SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C

\*\* Der Energiewert dieses Gerätes wurde ohne Schubladen ermittelt \*\*

Vertrieben durch: Markeninhaber:

GGV Handelsges. mbH & Co. KG Imtron GmbH

August-Thyssen-Straße 8 Wankelstraße 5

D-41564 Kaarst

D-85046 Ingolstadt
