BEDIENUNGSANLEITUNG PNF4V REX

ISTRUZIONI PER L'USO

REX

PIANO DI COTTURA

Apparecchio di classe 3

INDICE

Caratteristiche tecniche	Pag.	3
Avvertenze generali	Pag.	4
Istruzioni per l'utente	Pag.	5
Installazione	Pag.	5
Uso	Pag.	5
Manutenzione e pulizia	Pag.	6
Istruzioni per l'installatore	Pag.	7
Installazione	Pag.	7
Collegamento gas	Pag.	8
Collegamento elettrico	Pag.	9
Adattamento dei bruciatori del piano di cottura ai diversi tipi di gas	Pag.	9

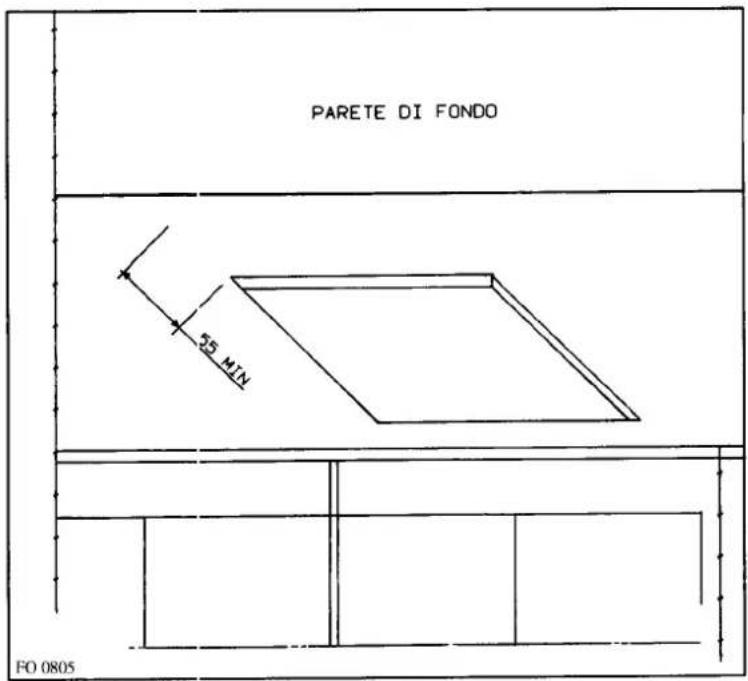

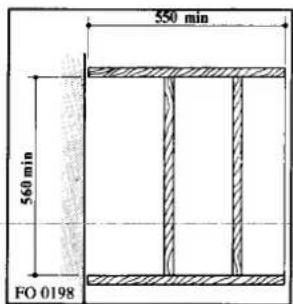

Incasso nei mobili componibili	Pag.	12
Assistenza tecnica e ricambi	Pag.	15

CARATTERISTICHE TECNICHE

Potenza Bruciatori Gas

Bruciatore ausiliario (piccolo)	1 kW
Bruciatore rapido (grande)	2.8/3/kW
Bruciatore semirapido (medio)	2 kW
Categoria	III 1a 2H3+
Taratura apparecchio	Gas Metano 20 mbar
Raccordo di entrata Gas	G1/2

Potenza piastre

Piastra normale ø 180 mm	1500 W
Tensione di alimentazione	230 V 50 Hz

COSTRUTTORE: ELECTROLUX ZANUSSI ELETTRODOMESTICI S.p.A.

Viale Bologna, 298

47100 FORLÌ (Italia)

CE Questa apparecchiatura è conforme alle seguenti direttive CEE: - 73/23 CEE - 90/683 CEE - 93/68 CEE - 89/336 CEE - 90/396 CEE e successive modifiche

Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto istruzione e sull'apparecchio.

AVVERTENZE - PIANI DI COTTURA A GAS - ELETTROGAS

É molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

QUESTE AVVERTENZE SONO STATE REDATTE PER LA VOSTRA SICUREZZA E PER QUELLA DEGLI ALTRI, VI PREGHIAMO, DUNQUE, DI VOLERLE LEGGERE ATTENTAMENTE PRIMA D'INSTALLARE E DI UTILIZZARE L'APPARECCHIO.

Quest'apparecchiatura è stata progettata per essere utilizzata da degli adulti. Fate attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.

Il lavoro di installazione deve essere eseguito da installatori competenti e qualificati secondo le norme in vigore.

Ogni eventuale modifica che si rendesse necessaria all'impianto elettico domestico per poter installare l'apparecchiatura dovrà essere eseguita solo da personale competente.

Per eventuali interventi rivolgersi ad un Centro di Assistenza Tecnica autorizzato ad esigere parti di ricambio originali.

É pericoloso modificare o tentare di modificare le caratteristiche di quest'apparecchiatura.

Non devono essere poste sul bruciatore o sulle piastre pentole instabili e deformate per evitare incidenti di rovesciamento o trabocco.

Sorvegliare attentamente le cotture con olii e grassi. Bruciatori, piastre, griglie e pentole rimangono caldi a lungo dopo lo spegnimento. Sorvegliare i bambini per tutto il tempo d'uso badando che non tocchino le superfici e che non stiano nelle vicinanze dell'apparecchiatura in funzione oppure non completamente raffreddata.

Se l'apparecchiatura è dotata di coperchio, la funzione dello stesso è di riparare il piano dalla polvere quando

L'utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una buona areazione del locale mantenendo aperti gli orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto do scarico.

è chiuso, e di raccogliere gli schizzi di grasso quando è aperto. Non usarlo per altri scopi.

Pulire sempre il coperchio prima di chiuderlo o toglierlo e lasciare raffreddare i bruciatori e/o le piastre prima di chiuderlo.

Controllare sempre che le manopole siano nella posizione «●» quando l'apparecchiatura non è in funzione.

Assicurarsi che ci sia una circolazione d'aria attorno all'apparecchiatura a gas. Una scarsa ventilazione produce carenza di ossigeno.

Alimentare l'apparecchiatura con il tipo di gas stampigliato sull'apposita etichetta adesiva posta nell'immediata vicinanza del tubo di allacciamento gas.

Prima della manutenzione o della pulizia disinserire l'apparecchiatura e lasciarla raffreddare.

Per facilitare l'accensione, accendere il bruciatore prima di posizionare la pentola sulla griglia.

Dopo aver acceso il bruciatore controllare che la fiamma sia regolare.

Abbassare sempre la fiamma o spegnerla prima di togliere le pentole.

In caso di riparazioni, non tentare di metterci mano. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino e impiegare solo ricambi originali.

Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di una areazione supplementare per esempio l'apertura di una finestra o un'areazione più efficace aumentando la potenza di aspirazione meccanica se essa esiste.

INSTALLAZIONE

É necessario che tutte le operazioni relative all'installazione, alla regolazione, all'adattamento al tipo di gas disponibile, vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nelle notizie riservate all'installatore.

USO

Manopole di comando del piano di cottura

Sul pannello di comando sono situate le manopole per il funzionamento dei bruciatori a gas del piano di cottura. Le manopole di regolazione dei bruciatori si possono ruotare solo in senso antiorario fino al simbolo di fiamma piccola e viceversa nel senso opposto.

nessuna erogazione gas massima erogazione gas minima erogazione gas

Accensione dei bruciatori

Per accendere un bruciatore, prima di posizionare le pentole, avvicinare una fiamma allo stesso (nei modelli con accensione elettrica agire sull'apposito pulsante contraddistinto da una piccola scintilla) spingere a fondo la manopola corrispondente e ruotarla in senso antiorario sulla posizione di massimo, tenendo premuto la manopola per circa 5 secondi fino a che la valvola di sicurezza mantiene automaticamente accesa la fiamma.

Ad accensione avvenuta regolare la fiamma secondo la necessità.

Se dopo alcuni tentativi il bruciatore non si accende, verificare che lo spartifiamma e il relativo cappellotto siano correttamente posizionati.

Alcuni modelli sono dotati di accensione automatica sul comando gas. In questo caso la manopola è contraddistinta dalla scintilla serigrafata sulla zona superiore della stessa (Fig. 1).

Per un minor consumo di gas e un migliore rendimento, si consiglia di usare pentole di diametro adatto ai bruciatori, come evidenziato nella tabella. È pure consigliabile, non appena un liquido inizia a bollire, ridurre la fiamma quanto basta per mantenere l'ebollizione. Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e rìtentare l'accensione se non dopo almeno 1 minuto.

Diametri minimi dei recipienti che possono essere posati sui bruciatori.

Bruciatore	diam. min.	diam. max.
Rapido (grande)	160 mm	260 mm
S/Rapido (medio)	120 mm	220 mm
AUSILIARIO (piccolo)	80 mm	160 mm

Durante la cottura, quando si utilizzano grassi od olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infiammarsi.

Simple line drawing of a celestial body with stars and orbiting elements, no text or symbols present.

Fig. 1

Piastre elettriche - lampada spia

A seconda delle necessità di cottura le piastre elettriche possono essere regolate su sette diverse posizioni ottenibili sia con rotazione oraria che antioraria. Nella posizione '6' si ha la massima erogazione di calore, nella posizione '0' le piastre risultano disinserite. Per una lunga durata delle piastre e per un maggior risparmio di energia elettrica, si consiglia di osservare le seguenti precauzioni:

usare solo pentole con fondo piatto e di diametro non inferiore a quello delle piastre;

evitare che i liquidi in ebollizione trabocchino dalle pen- tole e si versino sulle piastre;

non dimenticare mai le piastre inserite senza pentole o con coperchio vuote e non usare le piastre per riscaldare l'ambiente;

inserire la piastra solo dopo aver posizionato la pentola;

per evitare dannose formazioni di umidità non appoggiare tegami sulla piastra e neppure lasciare raffreddare pentole calde.

La lampada spia generale sistemata sul pannello dei comandi segnala l'inserimento delle piastre elettriche.

Coperchio piano cottura

Alcuni modelli sono provvisti di coperchio.

Per altri, scopo di ottenere un allineamento estetico con i mobili da cucina, il piano è predisposto per l'inserimento di un coperchio fornito a richiesta.

Si raccomanda di non chiudere il coperchio quando i bruciatori o le piastre elettriche sono ancora caldi. Il coperchio in vetro potrebbe scheggiarsi.

Prima di ogni cperazione disinserire elettricamente l'apparecchiatura.

Lavare le parti smaltate con acqua tiepida e detersivo, non usare prodotti abrasivi che potrebbero rovinarle; lavare frequentemente gli spartifiamma dei bruciatori con acqua bollete e detersivo, avendo cura di togliere ogni incrostazione; risciacquare bene con acqua le parti in acciaio inox, dopo l'uso, e asciugarle con un panno morbido.

Le griglie smaltate del piano di lavoro possono essere lavate anche ne la lavastoviglie. Per le macchie persistenti usare i normali detersivi non abrasivi o prodotti specifici, comunemente reperibili in commercio.

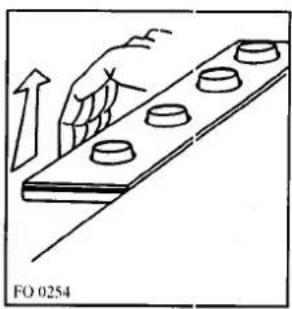

Per una più accurata pulizia è possibile asportare il pannello comandi.

Illustration of a hand pressing down on a flat surface with circular indentations, no text or symbols present

Fig. 2

Estrarre le mancpole e facendo leva con le mani sulla zona posteriore del pannello tirare verso l'alto sino a disinserirlo dagli appositi agganci (Fig. 3). Evitare per questa operazione l'utilizzo di attrezzi che potrebbero danneggiare il piano di lavoro o/e il pannello.

Pulire la zona seguendo i consigli sopra descritti, utilizzando panni umidi (evitare eccessive quantità di acqua) asciugare accuratamente.

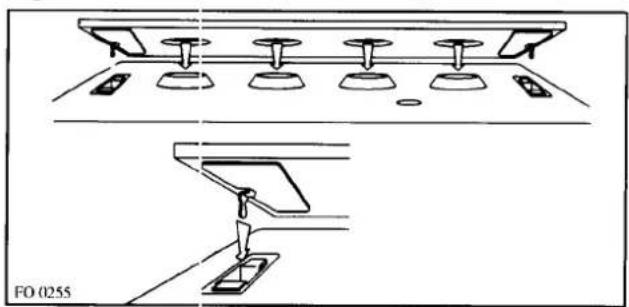

Per rimontare il pannello procedere nel modo seguente:

- Posizionare il pannello sulla zona comandi facendo coincidere i perni di fissaggio con le relative zone di aggancio ricavate sul piano (Fig. 4).

Fig. 3

Technical line drawing showing a mechanical assembly with multiple components and a separate view of a component labeled FO 0255 (no text or symbols on the diagram itself)

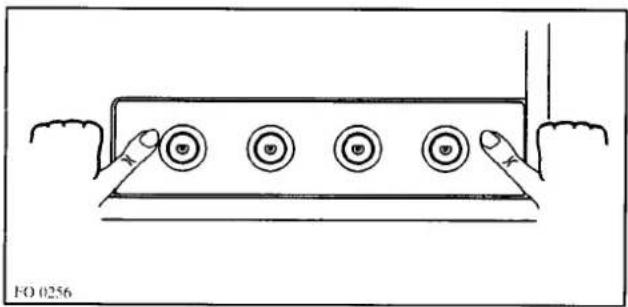

• Premere il pannello sulle due zone corrispondenti ai perni di fissaggio (Fig. 5).
• Verificare l'avvenuto aggancio.
• Rimontare le manopole.

Fig. 4

Diagram of a device with five circular buttons arranged in a row, held by two fingers (no text or symbols)

È sempre sconsigliabile usare per la pulizia, pagliette, lane di acciaio o acidi.

Nei piani ad accensione automatica procedere periodicamente ad una accurata pulizia dell'accenditore (ceramica ed elettrodo) per evitare difficoltà di accensione, inoltre, verificare che i fori degli spartifiamma non siano ostruiti.

Pulire la piastra con uno strofinaccio umido e ungerla leggermente con dell'olio vegetale o olio per le macchine da cucire, quando è ancora tiepida.

ISTRUZIONI PER L'INSTALLATORE

ATTENZIONE: Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo UNI 7129 e UNI 7131

Le seguenti istruzioni relative all'installazione ed alla regolazione devono essere eseguite da personale qualificato. L'apparecchio deve essere installato in modo corretto in conformità con le norme e le leggi in vigore. Qualsiasi intervento deve essere effettuato con l'apparecchiatura disinserita elettricamente.

LA SOCIETA' COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ' PER EVENTUALI DANNI DERIVANTI DA UNA INSTALLAZIONE NON CONFORME ALLE NORME VIGENTI

LOCALE DI INSTALLAZIONE

Per il buon funzionamento dell'apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l'aria necessaria alla combustione del gas. (L'installatore deve seguire le norme in vigore UNI-CIG 7129; 7131). L'afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti esterne - Ved. fig. 5. Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm².

ATTENZIONE

Nel caso di apparecchi gas privi di dispositivo di sicurezza sui fuochi l'apertura deve avere una sezione di almeno 200 cm².

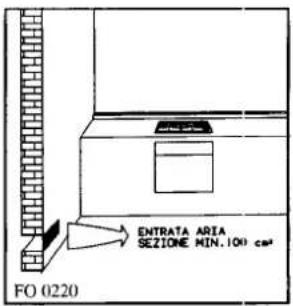

ENTRATA ARIA SEZIONE MIN. 100 cm² FO 0220

Fig. 5

Questa apertura deve essere costruita in modo da non venire ostruita sia dall'interno che dall'esterno e posizionata vicino al pavimento preferibilmente al lato opposto all'evacuazione dei prodotti della combustione. Nel caso questa apertura non sia fattibile nel locale dove è installata l'apparecchiatura, l'aria necessaria può provenire da un locale adiacente, purchè questo locale non sia una camera da letto o ambiente pericoloso, che non sia in depressione e che la ventilazione fra gli stessi sia assicurata mediante aperture permanenti (UNI-CIG 7129).

SCARICO DEI PRODOTTI DALLA COMBUSTIONE

Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all'esterno (Fig. 6).

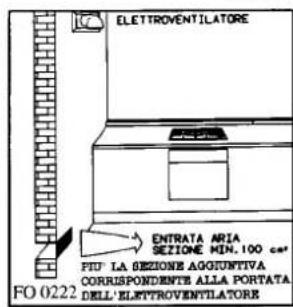

In caso non sia possibile installare la cappa è necessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambiente purchè esistano le condizioni affinchè l'apertura per la ventilazione possa essere aumentata in proporzione alla portata dell'elettroventilatore stesso (UNI-CIG 7129).

Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina un ricambio orario d'aria di 3 - 5 volte il suo volume.

Fig. 6

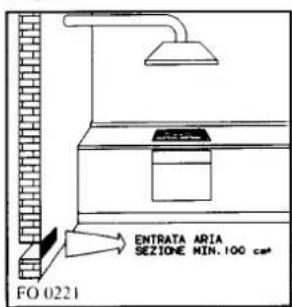

ENTRATA ARIA SEZIONE MIN. 100 cm² FO 0221

Fig. 7

ELETTROVENTILATORE ENTRATA ARIA SEZIONE MIN. 100 cm* FIU LA SEZIONE AGGIUNTIVA CORRESPONDENTE ALLA PORTATA DELL' ELETTROVENTILATORE FO 0222

COLLEGAMENTO ALIMENTAZIONE GAS

Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129; 7131. L'apparecchiatura esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella targhetta che si trova nella protezione inferiore vicino al tubo di collegamento gas. Accertarsi che il tipo di gas con cui sarà alimentata l'apparecchiatura sia lo stesso indicato nella targhetta.

In caso contrario compiere tutte le operazioni secondo le indicazioni riportate nel paragrafo "adattamento a diversi tipi di gas".

Per il massimo rendimento ed il minor consumo assicurarsi che la pressione di alimentazione del gas riporti i valori indicati nella tabella delle "caratteristiche bruciatori".

Qualora la pressione del gas impiegato sia diversa (o variabile) da quella prevista è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione.

L'utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norme UNI-CIG 7432.

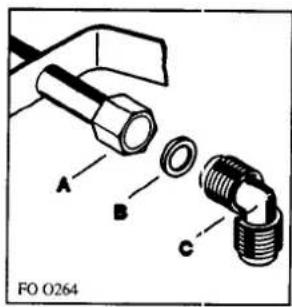

Sulla zona terminale della rampa, comprensiva di dado filettato GJ 1/2", viene montato il raccordo interponendo fra i componenti la guarnizione come rappresentato in Fig. 8. Avvitare le parti senza forzare, orientare il raccordo nella direzione voluta e quindi serrare il tutto.

A) Terminazione rampa con dado
B) Guarnizione
C) Raccordo orientabile

A B C FO 0264

Fig. 8

ALLACCIAMENTO

Eseguire l'allacciamento all'impianto gas mediante tubo metallico rigido e raccordi conformi alla norma UNI-CIG 7129, oppure con tubo flessibile di acciaio inox conforme alla norma UNI-CIG 9891 limitatamente a quelli la cui massima estensione è di 2 metri. Fare attenzione che, nel caso di impiego di tubi metallici flessibili gli stessi non vengano a contatto con parti mobili o schiacciati. Prestare la medesima attenzione anche quando è previsto un abbinamento forno+piano.

Il raccordo di entrata gas nelle apparecchiature è filettato GJ 1/2".

Eseguire l'allacciamento evitando sollecitazioni di alcun genere all'apparecchio.

Il raccordo orientabile consente l'ubicazione del tubo di alimentazione nell'apposita sede ricavata nel fianco della scatola di protezione del piano stesso (Fig. 9).

Questo sistema permette di mantenere l'ingombro complessivo del piano più il tubo di alimentazione gas in 30 mm di profondità.

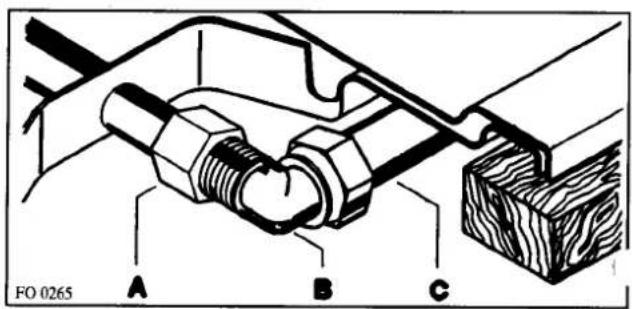

A) Terminazione rampa con dado
B) Raccordo orientabile
C) tubo di alimentazione gas metallico rigido o flessibile

Fig. 9

FO 0265 A B C

IMPORTANTE

Ad installazione ultimata, verificare sempre la perfetta tenuta di tutti i raccordi usando una soluzione saponosa, mai una fiamma.

COLLEGAMENTO ELETTRICO

L'apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 220-230 V monofase.

Il collegamento deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.

Prima di effettuare il collegamento accertarsi che:

- La valvola limitatrice e l'impianto elettrico possano sopportare il carico dell'apparecchio (vedere targhetta matricola).

- L'impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme vigenti.

- La presa o l'interruttore omnipolare usati siano facilmente raggiungibili con l'apparecchiatua installata.

Montare sul cavo una spina adatta al carico e collegar- la ad una adeguata presa di sicurezza.

Desiderando un collegamento diretto alla rete, è necessario interporre fra l'apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore.

Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.

Il cavo di fase di colore marrone (proveniente dal

morsetto "L" della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione.

In ogni caso il cavo di alimentazione deve essere posizionato inmodo che in nessun punto raggiunga una temperatura superiore di 80°C a quella ambiente.

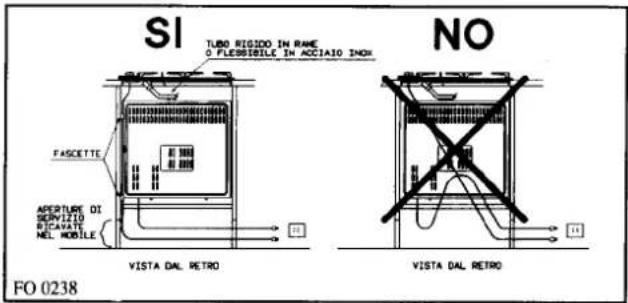

Un esempio di percorso ottimale è rappresentato in Fig. 10. Il cavo viene guidato mediante l'utilizzo di fascett0 fissate lateralmente al mobile in modo da evitare qualsiasi contatto con l'apparecchiatura sottostante al piano di cottura.

Fig. 10

SI TUBO RIGIDO IN RARE O FLEESILE IN ACCIAIO INOX FASCETTE APERTURE DI SERVIZIO RICAVATE NEL MOBILE VISTA DAL RETRO NO VISTA DAL RETRO FO 0238

SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE

Il collegamento del cavo di alimentazione alla morsettiera è del tipo "Y" cioè il cavo flessibile può essere sostituito solo con l'uso di un utensile speciale in dotazione ai tecnici di assistenza.

Nel caso di sostituzione del cavo è necessario usare solo cavi del tipo H05V2V2; T90 adatte al carico e alla temperatura di esercizio, inoltre è necessario che il cavetto di terra giallo/verde sia più lungo di circa 2 cm. dei cavetti di fase e neutro (Fig. 11).

Dopo l'allacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.

Neutro Terra (giallo-verde) FO 0073

Fig. 11

La Casa costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non venga-no rispettate.

Questa apparecchiatura è conforme al D.M. 13/4/89 e alla Direttiva C:EE n. 87/308 del 2/6/87 relativa alla soppressione dei radiodisturbi.

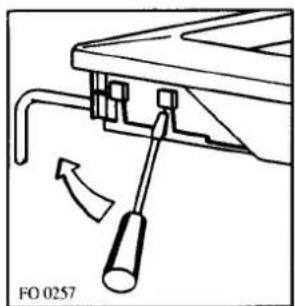

Per aprire il coperchio morsetteria e accedere ai morsetti di collegamento procedere come segue:

— inserire la punta a taglio di un cacciavite nelle spor- genze poste sul lato in vista della morsettiera
— premere leggermente e fare leva verso l'alto (Fig. 12)

FO 0257

Fig. 12

ADATTAMENTO AI DIVERSI TIPI DI GAS

SOSTITUZIONE DEGLI UGELLI

L'apparecchiatura non è provvista di ugelli per gas città. Qualora fosse necessario, richiedere al rivenditore o al più vicino centro di Assistenza Tecnica Zanussi l'apposita confezione di ugelli e sostituirli come descritto nel seguente paragrafo.

Togliere le griglie:

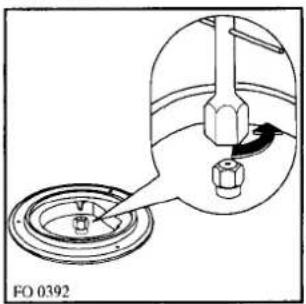

Togliere i cappellotti e gli spartifiamma dai bruciatori: Con una chiave a tubo da 7 svitare e togliere (Fig. 13) gli ugelli sostituendoli con quelli corrispondenti al tipo di gas di funzionamento (vedi tab):

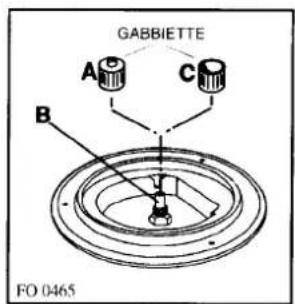

Per adattare gli ugelli al funzionamento con gas Città, dopo aver montato gli appositi ugelli, avvitare sui medesimi le apposite gabbiette (Fig. 14); per il bruciatore semirapido e ausiliario gabbietta A foro ∅ 10, per bruciatore rapido gabbietta C foro ∅16.

Rimontare le parti eseguendo all'inverso le operazioni descritte. Sostituire quindi la targhetta taratura (posizionata vicino all'attacco della rete gas) con quella cor-

rispondente al nuovo tipo di gas. Quest'ultima si trova nel sacchetto degli iniettori a corredo.

Qualora la pressione del gas impiegato sia diversa (o variabile) da quella prevista è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione.

Nell'eventuale utilizzo di regolatori di pressione per G.P.L., questi devono essere conformi alle norme UNI-CIG 7432.

Fig. 13
Fig. 14

FO 0392

GABBETTE A C B FO 0465

TIPO DI GAS	TIPO BFIUCIATORE	MARCATURA UGELLI 1/100 mm	PORTATA TERMICA NOMINALE kW	PORTATA TERMICA RIDOTTA kW	PORTATA NOMINALE IN		PRESSIONE NOMINALE mbar
					m^3/h	g/h
GAS NATURALE (Metano)	Rapido (grande)	119	3,0	0,65	0,286	-	20
	Semirapido (medio)	96	2,0	0,45	0,180	-
	Ausiliario (piccolo)	70	1,0	0,33	0,095	-
GAS LIQUIDO (But./Prop.)	Rapido (grande)	86	2,8	0,65	-	202	28-30/37
	Semirapido (medio)	71	2,0	0,45	-	144
	Ausiliario (piccolo)	50	1,0	0,33	-	72
GAS MANUFAT-TURATO (Città)	Rapido (grande)	282	2,8	0,65	0,635	-	8
	Semirapido (medio)	210	2,0	0,45	0,453	-
	Ausiliario (piccolo)	142	1,0	0,33	0,227

REGOLAZIONE DEL MINIMO

Per regolare il minimo portare il rubinetto sulla posizione di minima fiamma.

Estrarre le manopole.

Avvitare o svitare a seconda del tipo di gas come raffigurato in fig. 15.

Trasformando da gas metano a gas Gpl avvitare a fondo lo spillo by-pass (fig. 16) o svitarlo di circa 3/4 di giro nel caso di trasformazione a gas città, fino ad ottenere una piccola fiamma regolare.

Verificare infine che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

Le operazioni di adattamento sopra descritte si possono effettuare agevolmente, quale sia il posizionamento o il fissaggio del piano di cottura al mobile da cucina.

Fig. 15
Fig. 16

FO 0239

a) vite regolazione minimo
b) rubinetto

FO 0051 ① ② a b

RUBINETTO

Bruciatore	∅ By-pass del rubinetto in centesimi	Colore sul rubinetto
Ausiliario	28	Giallo/Rosso
Semi-rapido	32	Verde/Nero
Rapido	40	Viola/Nero

MANUTENZIONE

Controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del regolatore di pressione; in caso di anomalie non procedere a riparazioni, ma sostituire la parte difettosa.

A garanzia del buon funzionamento e della sicurezza, è necessario procedere periodicamente all'ingrassaggio dei rubinetti di regolazione del gas.

La lubrificazione periodica dei rubinetti deve essere eseguita da personale qualificato al quale ci si deve rivolgere anche nel caso si riscontrassero anomalie nel funzionamento dell'apparecchiatura.

L'INCASSO NEI MOBILI COMPONIBILI

Questi piani sono previsti per l'inserimento in mobili componibili da cucina aventi una profondità compresa tra 550 e 600 mm e opportune caratteristiche.

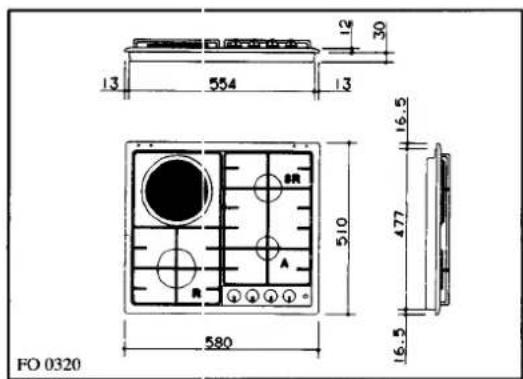

Dimensioni (figg. 17, 18, 19, 20, 21)

13 554 13 30 12 510 16.5 477 16.5 580 FO 0320

Fig. 17

13 554 12 30 13 13 510 6R 6R A R 580 16.5 477 16.5 FO 0321

Fig. 18

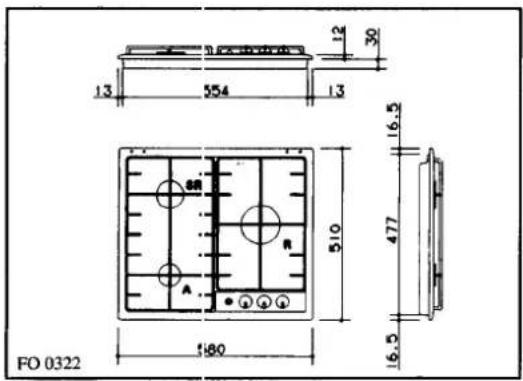

12 30 13 554 13 510 16.5 477 16.5 FO 0322 180

Fig. 19

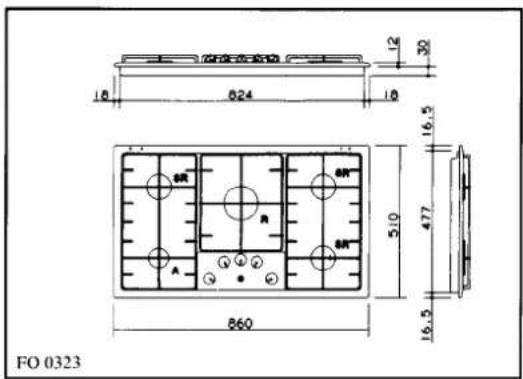

18 824 12 30 16.5 510 477 16.5 860 FO 0323

Fig. 20

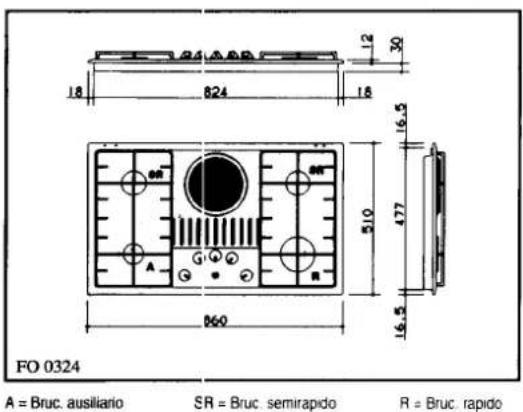

FO 0324 A = Bruc. ausiliario SR = Bruc. semirapido R = Bruc. rapido

Fig. 21

INSERIMENTO ED ASSIEMAGGIO

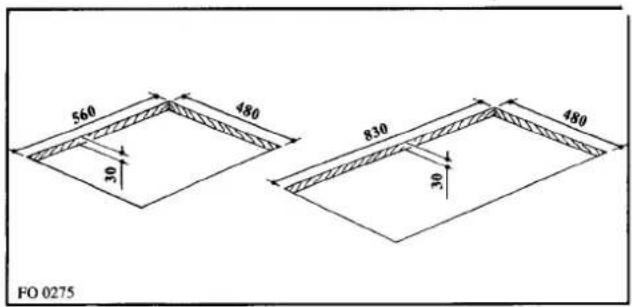

I piani di cottura possono essere montati in un mobile avente un'apertura per l'incasso dalle dimensioni illustrate nella fig. 22.

Fig. 22

560 480 30 830 480 30 FO 0275

Il fissaggio del piano al mobile deve essere effettuato come segue:

posizionare sul bordo dell'apertura predisposta per l'incasso l'apposita guarnizione sigillante, fornita in dotazione, avendo cura che le estremità combacino senza sormontarsi;

sistemare il piano nella sfondatura del mobile curandone la centratura;

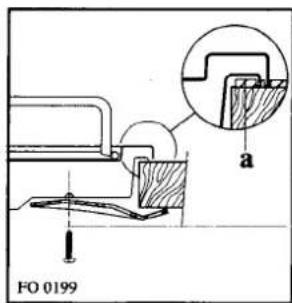

fissare il piano al mobile con gli appositi squadretti (vedi fig. 23). La trazione delle viti è sufficiante e tracciare il sigillante, i cui eccesso potrà, così, essere agevolmente asportato. Il bordo del piano realizza un doppio labirinto di tenuta che offre un'assoluta garanzia contro le infiltrazioni di liquidi.

FO 0199 a

a) Sigillante
Fig. 23

MONTAGGIO DEL COPERCHIO

Nei modelli muniti di coperchio, per fissarlo al piano di cottura bisogna operare come segue:

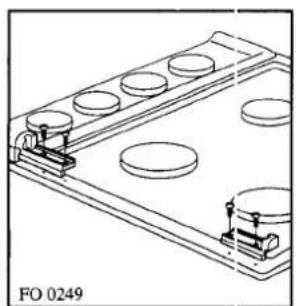

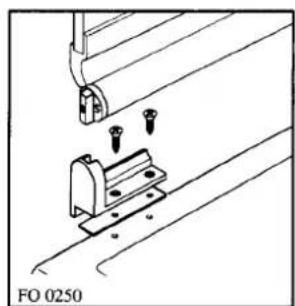

a. Montare le guarnizioni e i supporti del coperchio bloccandoli mediante le apposite viti (fig. 24-25).
b. Inserire la cerniera coperchio sinistra (contrassegnata S) nella guarnizione coperchio opportunamente sagomata (fig. 26).
c. Ripetere la stessa operazione con la cerniera coperchio destra (contrassegnata D).
d. Inserire l'assieme coperchio nei supporti destro e sinistro (fig. 25).

Fig. 24
Fig. 25

Technical line drawing of a mechanical assembly with circular components and mounting brackets (no text or symbols)

Technical diagram showing a bracket assembly with mounting holes and a labeled identifier (FO 0250), no readable text or symbols beyond the label.

REGOLAZIONE DEL BILANCIAMENTO DEL COPERCHIO

Agendo, con apposito cacciavite, in senso orario o antiorario sulla vite centrale della cerniera destra e sinistra (fig. 26) è possibile regolare la bilanciatura del coperchio.

Diagram of a mechanical assembly with a tool and spring, no text or symbols present

Fig. 26

POSSIBILITA' DI INSERIMENTO

Su mobile base con portina

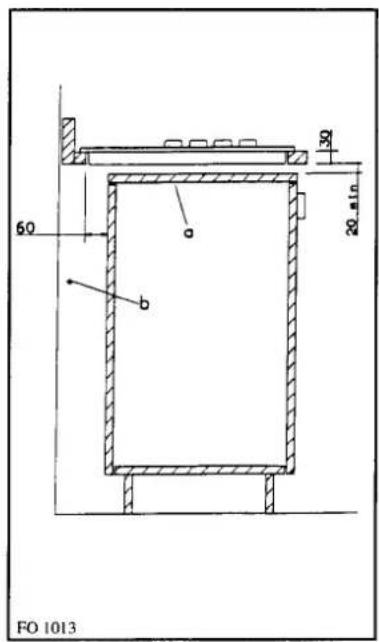

Nella costruzione del mobile è necessario vengano presi adeguati accorgimenti in modo da evitare possibili contatti con la scatola del piano surriscaldata durante il funzionamento dello stesso. La soluzione consigliata per evitare tale inconveniente è illustrata in fig. 27.

Il pannello sotto il piano dovrà essere facilmente rimovibile onde permettere il bloccaggio e lo sbloccaggio del piano per esigenze di assistenza tecnica.

— L'apertura per l'incasso deve essere distante dalla parete di fondo e dalla parete laterale, come minimo di: 55 millimetri per la parete di fondo Fig. 32.

a) pannello del mobile smontabile
b) eventuale spazio utile per gli allacciamenti

60 a b 30 20.5in FO 1013

Fig. 27

550 min 560 min FO 0198

Fig. 28

Su mobile base con forno

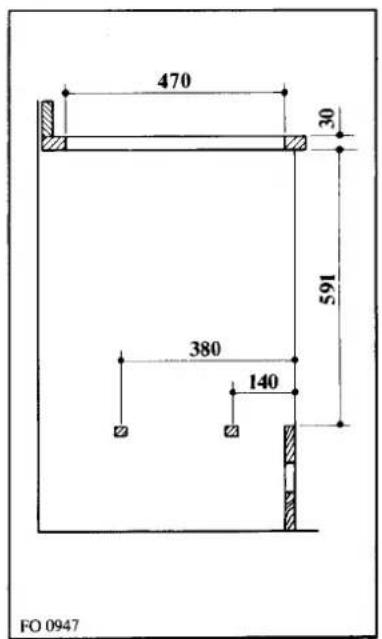

Il vano dovrà avere le dimensioni riportate nelle figg. 28-29 e dovrà essere munito di supporti per consentire una efficace aerazione.

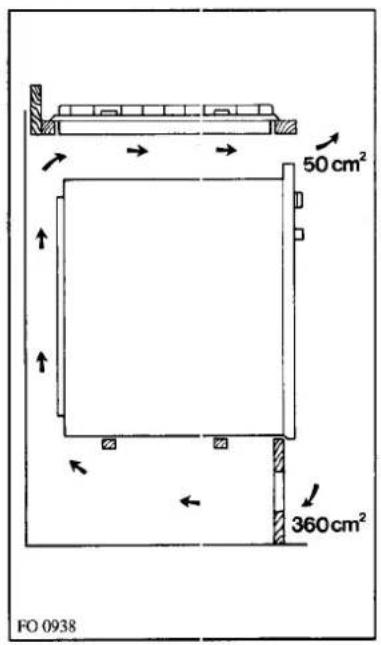

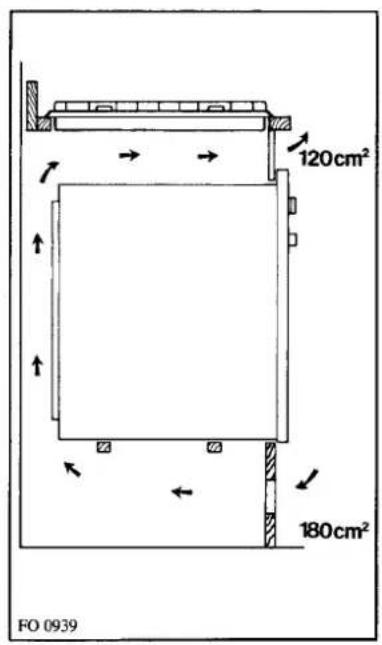

Per evitare eccessivi surriscaldamenti, è opportuno eseguire l'installazione come da (fig. 30-31).

L'allacciamento elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni elettriche che per facilitare l'estraibilità frontale del forno.

Fig. 29

50 cm² 360 cm² FO 0938

Fig. 30

120cm² 180cm² FO 0939

Fig. 31

470 30 591 380 140 FO 0947

PARETE DI FONDO 55 MIN FO 0805

Fig. 33

650 mm FO 0479

Fig. 32

L'eventuale parete laterale destra o sinistra la cui altezza superi quella del piano cottura dovrà trovarsi a 100 mm min. dalla sfondatura nel top.

Pensili o cappe d'aspirazione dovranno trovarsi a 650 mm min. dal piano di cottura (Fig. 33).

ASSISTENZA TECNICA E RICAMBI

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si rendesse in seguito necessaria, deve essere fatta con la massima cura e attenzione.

Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo di inconveniente e il modello di apparecchiatura in Vostro possesso.

I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti dal seguente marchio

si trovano solo presso i nostri Centri di Assistenza Tecnica e Negozi di Ricambi Autorizzati.

La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a errori di stampa o di trascrizione, contenute nel presente opuscolo. Si riserva di apportare ai propri prodotti quelle modifiche che ritenesse necessarie o utili, anche nell'interesse dell'utenza, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza.

Importante!

L'uso di questa apparecchiatura è facile. Tuttavia, per ottenere i migliori risultati, è importante leggere attentamente questo libretto e seguire tutte le istruzioni prima di farla funzionare per la prima volta.

Il libretto fornisce le indicazioni corrette sull'installazione, l'uso e la manutenzione oltre a dare utili consigli.

- Il Servizio di Assistenza Tecnica Zanussi, attraverso i suoi numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In caso di necessità cercare il Centro più vicino consultando l'elenco telefonico alla voce ZANUSSI, oppure sulle pagine gialle alla rubrica Elettrodomestici/Riparazione.

LA GARANZIA

La Sua nuova apparecchiatura è coperta da garanzia. Il relativo certificato di garanzia Lei lo trova qui allegato. Se dovesse mancare lo richieda al Rivenditore indicando la data di acquisto, il modello e il numero di matricola che sono stampigliati sulla targhetta che identifica l'apparecchiatura.

ConserVi il certificato stesso e lo esibisca in caso di necessità al personale del Servizio di Assistenza Tecnica insieme alla ricevuta-scontrino fiscale o alla bolla di accompagnamento.

Senza il rispetto di questa procedura il personale tecnico sarà costretto ad addebitare qualsiasi eventuale riparazione.

DTIN

FN: INQU	IMPLOSIONE DISTINTA BASE	PAG:S/P/X: SDATA: 14.12
COD ART: E356663701	L.ISTRUZ REX FRONT VA*
MOD.TECN:	UM 1 BC 10 OM 11 ES.SCORTE

LV	COMP.OSTO	DESCRIZIONE				AP	QUANTITA'	DATA I	DATA F	ES.SCORTE
01	949730592	PIANO	INC	PXF4DNV/	*IT		1,000	131195
01	949730593	PIANO	INC	PXF4NV/	*IT		1,000	091095
01	949730595	PIANO	INC	PBF4V/	*IT		1,000	131195
01	949730597	PIANO	INC	PTF4V/	*IT		1,000	131195
01	949730598	PIANO	INC	PNF4V/	*IT		1,000	131195
01	949730600	PIANO	INC	PXF3DNV/	*IT		1,000	131195
01	949730601	PIANO	INC	PXF3NV/	*IT		1,000	131195
01	949730603	PIANO	INC	PBF3V/	*IT		1,000	131195
01	949730605	PIANO	INC	PTF3V/	*IT		1,000	131195
01	949730606	PIANO	INC	PNF3V/	*IT		1,000	131195
01	949740235	PIANO	INC	PX F 31NV/	*IT		1,000	131195
01	949740237	PIANO	INC	PB F 31V/	*IT		1,000	131195
01	949740239	PIANO	INC	PT F 31V/	*IT		1,000	131195
01	949740240	PIANO	INC	PN F 31V/	*IT		1,000	131195
01	949750123	PIANO	INC	PX F 5DNV/	*IT		1,000	131195
01	949750124	PIANO	INC	PX F 5NV/	*IT		1,000	131195
---- COMANDI DI PAGINAZIONE PF8 AVANTI PF7 INDIETRO --

DTIN

FN: INQU	IMPLOSIONE DISTINTA BASE	PAG:S/P/X: S
COD ART: E356663701	L.ISTRUZ REX FRONT VA*	DATA: 14.12
MOD.TECN:	UM 1 BC 10 OM 11 ES.SCORTE

LV

COMP.OSTO

DESCRIZIONE

AP

QUANTITA'

DATA I

DATA F

ES.SCORTE

01

949750126

PIANO

INC

PB

F

5V

*IT

1,000

131195

01

949750128

PIANO

INC

PT

F

5V

*IT

1,000

131195

01

949750129

PIANO

INC

PN

F

5V

*IT

1,000

131195

01

949750151

PIANO

INC

PX

F

41NV

*IT

1,000

131195

01

949750153

PIANO

INC

PB

F

41V

*IT

1,000

131195

01

949750155

PIANO

INC

PT

F

41V

*IT

1,000

091095

01

949750156

PIANO

INC

PN

F

41V

*IT

1,000

131195
