BEDIENUNGSANLEITUNG Contemporary RA-AC0E01B ORIENT

Wir danken Ihnen für den Kauf unseres Erzeugnisses. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um dieses Produkt lange Zeit und mit optimaler Leistung verwenden zu können.

Bitte bewahren Sie diese Bedienungsanleitung für spätere Bezugnahme gut auf.

◆ Sicherheitsmaßnahmen

Um zu verhindern, dass Sie oder andere Personen sich verletzen oder Sachschäden entstehen, lesen Sie die Anweisungen, die mit den nachfolgenden Symbolen gekennzeichnet sind, sorgfältig durch und befolgen diese.

... Die Missachtung dieser Anweisung kann zum Tod oder zu schweren Verletzungen führen.

... Die Missachtung dieser Anweisung kann zu Verletzungen oder Schäden an der Uhr führen.

♦ HANDHABUNG DER UHR

(1) Wasserbeständigkeit

Typ\Verwendungsbedingungen			Betätigung der Krone unter Wasser oder mit anhaftenden Wasser-tropfen	Spritzwasser (Waschen des Gesichts, Regen usw.)	Wassersport (Schwimmen usw.), häufiger Kontakt mit Wasser (Autowäsche usw.)	Sporttau-chen ohne Sauerstoff-tank (ohne Sauerstoff-lasche)	Sporttau-chen (mit Sauerstoff-lasche)	Mischgas-Tauchen (mit Heliumgas)
Nicht wasserbeständig		Ohne WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Wasserbeständige Uhren	Wasserbeständig für das tägliche Leben	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Verstärkte Wasserbeständigkeit I für das tägliche Leben	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× × ×
	Verstärkte Wasserbeständigkeit II für das tägliche Leben	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○ ○		×	×
Taucherehren	Taucheruhr für das Tauchen mit Sauerstoff-tank	AIR DIVER'S 100m / 150m 200m	×	○	○ ○	○		×
	Taucheruhr für das Misch-gas-Tauchen	He-GAS DIVER'S 200m / 300m /...	×	○	○ ○	○	○

* Es wird empfohlen die Uhr entsprechend des oben beschriebenen Gebrauchsumfangs korrekt zu verwenden, nachdem Sie die Wasserbeständigkeits-Vorsichtsmaßnahmen auf dem Ziffernblatt oder der Gehäuserückseite ermittelt haben.

WARNING

① Eine Uhr mit Wasserfestigkeit für täglichen Gebrauch 30m (3 bar) kann beim Gesichtwaschen usw. verwendet werden, ist aber nicht dafür geeignet, in Wasser getaucht zu werden.
② Eine Uhr mit gesteigerter Wasserfestigkeit für täglichen Gebrauch I 50m (5 bar) kann beim Schwimmen usw. verwendet werden, ist aber nicht zum Tauchen, einschließlich Tauchen ohne Geräte, geeignet.
③ Eine Uhr mit gesteigerter Wasserfestigkeit für täglichen Gebrauch II 100m oder 200m (10 oder 20 bar) kann beim Tauchen ohne Geräte verwendet werden, ist aber nicht zum Scuba-Tauchen mit Sauerstoffflaschen oder Sättigungstauchen mit Heliumgas usw. geeignet.

! ACHTUNG

④ Lassen Sie die Krone beim Gebrauch der Uhr immer eingedrückt (in Normalposition). Wenn die Krone als Schraubensperrtyp ausgelegt ist, stellen Sie sicher, dass sie sicher eingeschraubt ist.
⑤ Betätigen Sie die Krone nicht unter Wasser oder bei nasser Uhr. Dabei kann trotz Wasserbeständigkeit Wasser kann in die Uhr eindringen.
⑥ Wenn Ihre Uhr nicht wasserbeständig ist, achten Sie auf Wasserspritzer (beim Gesichtwaschen, Regen usw.) und Schweiß. Wenn die Uhr durch Wasser oder Schweiß nass wird, wischen Sie die Feuchtigkeit mit einem trockenen, weichen Lappen ab.
⑦ Auch bei einer für täglichen Gebrauch wasserfesten Uhr vermeiden Sie es, direkte starke Wasserstrahlen auf die Uhr auftreffen zu lassen. Bei Wasserdruck über dem Grenzwert kann trotz Wasserbeständigkeit Wasser in die Uhr eindringen.
⑧ Bei einer für täglichen Gebrauch wasserbeständigen Uhr wischen Sie Meerwasser sofort von der Uhr ab und wischen Sie sie dann gründlich ab, um Korrosion und andere Auswirkungen zu vermeiden.
⑨ Das Innere der Uhr enthält eine geringe Menge Feuchtigkeit, die zu Beschlag innen auf dem Deckglas führen kann, wenn die Außenluft kälter als die Innentemperatur der Uhr ist. Wenn der Beschlag kurzzeitig ist, werden keine Schäden in der Uhr verursacht, aber wenn der Zustand länger anhält oder falls Wasser in die Uhr eindringt, wenden Sie sich an das Geschäft in dem die Uhr gekauft wurde und ignorieren Sie das Problem nicht.

(2) Stöße

① Tragen Sie die Uhr nicht bei harten sportlichen Aktivitäten; bei relativ sanften sportlichen Aktivitäten wie Golf usw. kann die Uhr aber getragen werden.
② Vermeiden Sie starke Stöße, wie z. B. Herunterfallen auf den Fußboden.

(3) Magnetismus

① Wenn die Uhr längere Zeit starkem Magnetismus ausgesetzt wird, werden die einzelnen Teile magnetisiert, wodurch Störungen verursacht werden können. Bitte lassen Sie Vorsicht walten.
② Wenn die Uhr Magnetismus ausgesetzt wird, kann sie zeitweilig vor- oder nachgehen, aber wenn sie nicht mehr dem Magnetismus ausgesetzt ist, geht sie wieder mit ihrer ursprünglichen Genauigkeit. Stellen Sie in einem solchen Fall die Uhr auf die richtige Zeit.

(4) Vibration

Wenn die Uhr starken Vibrationen ausgesetzt ist, wie z. B. beim Fahren auf einem Motorrad oder bei Verwendung eines Presslufthammers oder einer Motorsäge, kann sie zeitweilig nachgehen.

In Umgebungen unter oder über Normaltemperaturen (5°C - 35°C) kann die Uhr Fehlfunktionen aufweisen und stoppen.

Tragen Sie die Armbanduhr nicht an Orten mit sehr hohen Temperature, wie etwa in einer Sauna. Die Uhr kann sehr heiß werden und Hautverbrennungen verursachen.

(6) Chemikalien, Gase usw.

Bei Kontakt mit Gasen, Quecksilber, Chemikalien (Verdünnungsmittel, Benzin, Lösungsmittel, Reinigungsmittel mit solchen Bestandteilen, Klebstoffe, Farben, Medikamente, Parfüme, Kosmetika usw.) usw. ist äußerste Vorsicht erforderlich. Solcher Kontakt kann Verfärbung des Uhrgehäuses, des Armbands bzw. des Zifferblatts verursachen. Es kann auch zu Verfärbung, Verformung oder Beschädigung der verschiedenen auf Harz basierenden Bestandteile kommen.

(7) Über Zubehörteile

ACHTUNG

Versuchen Sie nicht diese Uhr auseinanderzubauen oder zu modifizieren.

WARNUNG

Legen Sie den Armbandstift und andere kleine Teile außer Reichweite kleiner Kinder ab.

Falls kleine Teile verschluckt werden, suchen Sie sofort einen Arzt auf.

(8) Allergische Reaktionen

ACHTUNG

Falls Sie einen Hautausschlag bekommen oder Ihre Haut durch Berührung mit der Uhr oder dem Armband gereizt wird, nehmen Sie die Uhr sofort ab und suchen einen Arzt auf.

(9) Über „Fluoreszierende stoffe“

Einige Modelle verfügen über leuchtende Zeiger bzw. Ziffernblatt.

Das Leuchten entsteht durch eine fluoreszierende Sicherheitsfarbe, die Sonnenlicht und Kunstlicht speichert, ohne den Einsatz von radioaktivem Mate-rial, und gibt dieses Licht in dunkler Umgebung ab. Da die Farbe das gespeicherte Licht allmählich abgibt, wird das Leuchten mit der Zeit immer dunkler. Die Intensität und Dauer der Lichtabgabe hängt von verschiedenen Faktoren bei der Lichtspeicherung ab, wie der Form des Glases, der Dicke der Farbe, der Helligkeit der Umgebung, der Entfernung der Uhr zur Lichtquelle und der Lichtaufnahme. Bitte beachten Sie, dass bei einer ungenügenden Lichtspeicherung die Uhr nur schwach oder nur für kurze Zeit leuchtet.

(10)WasserbeständigesArmband

Einige Modelle verwenden Leder- und Nylonarmbänder, die besonders behandelt wurden, um die Aufnahme von Ausdünstungen und Wasser zu verhindern. Der wasserbeständige Effekt dieses Armbands kann allerdings abhängig von Art und Dauer der Verwendung verloren gehen.

♦ IDENTIFIZIEREN DER KALIBER-NUMMER

Prüfen Sie die Kaliber-Nummer entsprechend der Modellnummer Ihrer Uhr oder dem Gehäusecode auf der Gehäuserückseite der Uhr.

1. Suchen nach der 10-stelligen Modellnummer

Prüfen Sie die 10-stellige Modellnummer auf der der Uhr beiliegenden Garantiekarte. Sie können die Nummer auch auf dem Produktaufkleber auf der Uhr prüfen. Die zweite und dritte Stelle gibt die Kaliber-Nummer Ihrer Uhr an.

Beispiel: Wenn die Modellnummer „AA00001B ist, ist die Kaliber-Nummer „AA“.

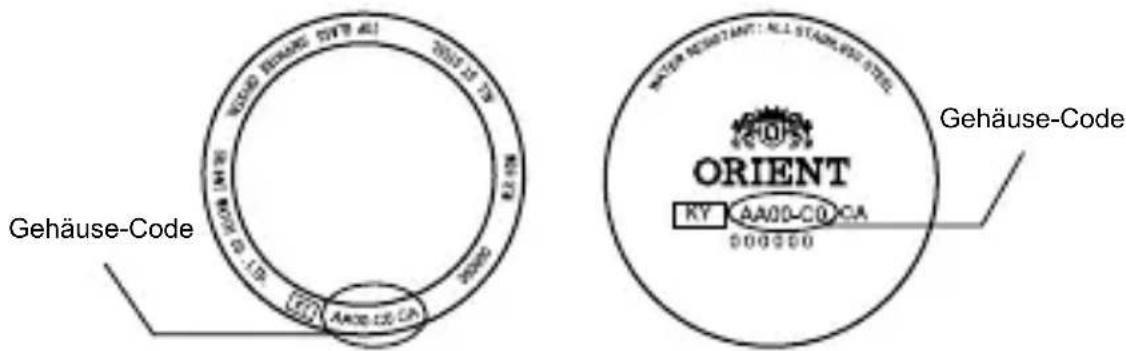

2. Suchen nach dem Gehäusecode

Suchen Sie den Gehäusecode auf der Gehäuserückseite der Uhr.

Zeigen die ersten zwei Ziffern die Kalibernummer an.

Beispiel: Beträgt der Gehäusecode „AA00-C0“, dann ist die Kaliber-Nummer „AA“.

* Die Lage des Gehäusecodes kann sich unterscheiden, und die Buchstabengröße kann klein und schwer lesbar sein, je nach Auslegung der Uhr.
* Die Bilder und Abbildungen in dieser Bedienungsanleitung können sich von dem tatsächlichen Aussehen Ihrer Armbanduhr unterscheiden, aber die Funktionen und Bedienverfahren sind gleich.

◆ TECHNISCHE DATEN

Kaliber		Anzahl der Lagersteine	Datum Wochentag		Sekundenzeigerstopp-mechanismus	Anmerkung 1*
AA F69 22			○	○		8:00P.M.-4:00A.M.
AC F67 22			○		○	8:00P.M.-2:00A.M.
AG F6T 22			-		○	8:00P.M.-4:00A.M.
AP F62 24			○		○	8:00P.M.-1:00A.M.

(1) Oszillationen: 21.600 Oszillationen/Stunde
(2) Tägliche Genauigkeit: +25 Sek. bis -15 Sek.
(3) Antriebsvorrichtung: Hauptfederaufzug (Handaufzug)
(4) Laufzeit: Mehr als 40 Stunden
(5) Stoßfeste Lagerung zum Schützen der Unruh mit Spiralfeder vor Erschütterungen.

Die angegebene tägliche Genauigkeit ist unter den folgenden Bedingungen korrekt:

• Bei normaler Raumtemperatur mit einer voll aufgezogenen Hauptfeder, mit dem Zifferblatt nach oben nach Ablauf von 24 Stunden.
• Wegen der Charakteristiken von Uhren mit automatischem Aufzug kann die angegebene „tägliche Genauigkeit“ unter den folgenden Bedingungen abweichen: die tägliche Tragedauer der Uhr, die Armbewegungen und der Aufzugzustand der Hauptfeder.
  • Die Abweichung sollte nicht basierend auf einem Tag sondern einem Zeitraum von etwa einer Woche bestimmt werden.

Änderungen der technischen Daten zum Zweck der Verbesserung bleiben jederzeit vorbehalten.

* Vermeiden Sie es, das Datum während den, in der obigen Anmerkung 1 aufgelisteten Zeiträume einzustellen, da sich der Kalender zu diesen Zeitpunkten ändert. Wenn das Datum während dieses Zeitraums umgeschaltet wird, ändert es sich möglicherweise am nächsten Tag nicht oder es kann zu einer Fehlfunktion der Uhr kommen. Achten Sie darauf, die Zeiger aus diesem Bereich zu bewegen, wenn Sie das Datum einstellen.

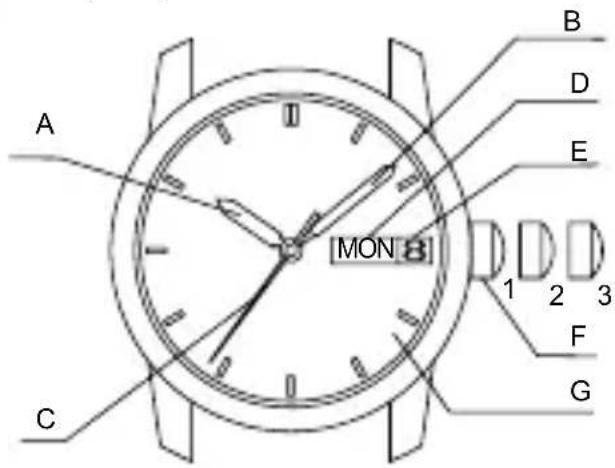

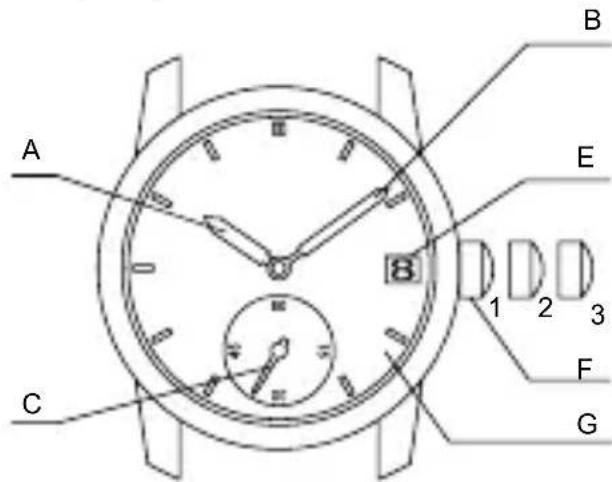

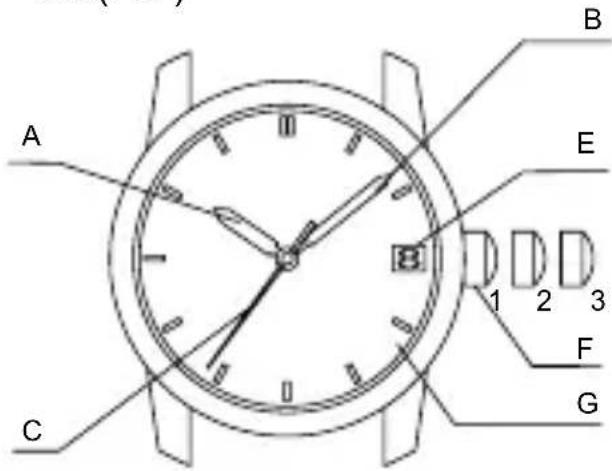

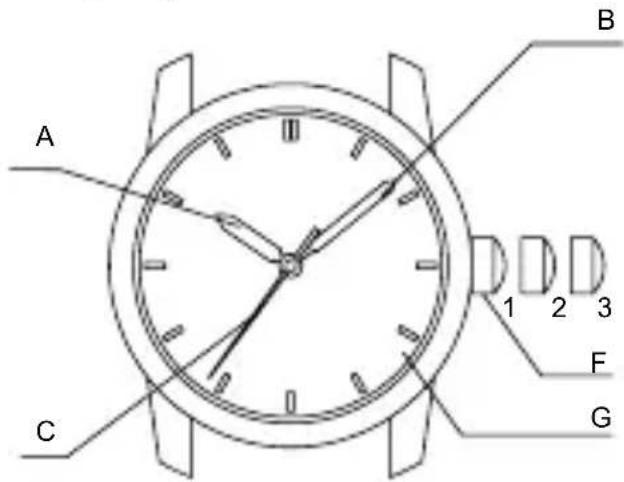

◆ NAMEN UND FUNKTIONEN DER EINZELTEILE

A: Stundenzeiger E: Datum 1. Normalposition
B: Minutenzeiger F: Krone 2. Erste Stufe: Kalendereinstellung
C: Sekundenzeiger G: Ziffernblatt 3. Zweite Stufe: Uhrzeiteinstellung
D: Wochentag

$$ < \mathrm{AA} (\mathrm{F69}) > $$

A B D E MON 1 2 3 F G C

$$ < \mathrm{AG} (\mathrm{F6T}) > $$

$$ < \mathrm{AC} (\mathrm{F67}) > $$

A B E 1 2 3 C F G

$$ \mathrm{AP} (\mathrm{F62}) $$

A B C 1 2 3 F G

A B E 1 2 3 C F G

* Die Position von Krone, Datum usw. unterscheidet sich von Modell zu Modell.

♦ AUTOMATISCHER AUFZIEHMECHANISMUS

(1) Die Hauptfeder wird durch die natürliche Bewegung Ihres Armes beim Tragen der Uhr am Handgelenk aufgezogen.
(2) Wenn Ihre Uhr stehenbleibt, so schwenken Sie die Uhr mindestens zehnmal hin und her, um die Bewegung des Sekundenzeigers zu starten. Nach Beginn der Bewegung stellen Sie Datum und Zeit ein.
(3) Diese Uhr läuft etwa 40 Stunden, wenn sie voll aufgezogen ist. Wenn die Uhr nicht ausreichend aufgezogen ist, kann sie ihre Ganggenauigkeit verlieren. Wir empfehlen, dass Sie die Uhr täglich mindestens acht Stunden tragen, um die Genauigkeit der Uhr zu erhalten.

(1) Die Hauptfeder wird per Hand aufgezogen.
(2) Stellen Sie zum Aufziehen der Feder sicher, dass die Krone sich in der Normalposition befindet und drehen Sie sie langsam im Uhrzeigersinn.
Das Drehen der Krone gegen den Uhrzeigersinn hat keinen Effekt.
(3) Im angehaltenen Zustand kann die Feder durch 30-maliges Drehen der Krone ausreichend aufgezogen werden. Ziehen Sie die Uhr mithilfe der oben genannten Referenzzahl auf, da die Krone sich selbst dann drehen lässt, wenn die Feder vollständig aufgezogen ist.
(4) Nach dem vollständigen Aufziehen der Feder läuft die Uhr ungefähr 40 Stunden.

◆ MODELLE MIT VERSCHRAUBBARER KRONE

Abhängig vom Modell müssen Sie die Krone erst losschrauben, bevor Sie sie herausziehen können (Modell mit verschraubbarer Krone).

Verfahren Sie bei diesem Uhrentyp wie folgt:

(1) Vor dem Einstellen von Datum und Zeit drehen Sie die Krone nach links, um die Verschraubung zu lösen.

(2) Drehen Sie die Krone nach dem Einstellen von Datum und Uhrzeit unter Druck nach innen nach rechts bis zum Anschlag. Hierdurch wird die Krone sicher verschraubt.

◆ EINSTELLEN DER UHRZEIT UND DES KALENDERS [AA(F69)]

(1) Ziehen Sie die Krone bis zur zweiten Stufe heraus, wenn der Sekundenzeiger die 12-Uhr-Position erreicht hat. (Der Sekundenzeiger hält an.)

(2) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie die aktuelle Uhrzeit ein.

* Setzen Sie beim Einstellen der Uhrzeit den Zeiger zuerst etwas hinter die aktuelle Uhrzeit zurück, d. h. zu einem früheren Zeitpunkt, und bewegen Sie ihn dann zur korrekten Zeit hin.

* Stellen Sie bei einer Uhr mit Kalender zuerst sicher, dass entweder vormittags „a.m.“ bzw. nachmittags „p.m.“ richtig eingestellt ist. Das Datum ändert sich um Mitternacht.

(3) Ziehen Sie die Krone bis zur ersten Stufe heraus.

* Die Krone dieser Uhr kann in zwei Raststellungen herausgezogen werden.

Im Uhrzeigersinn drehen

SAT 6

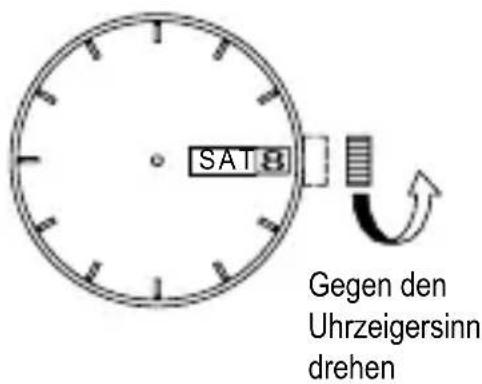

(4) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie den aktuellen Tag ein.

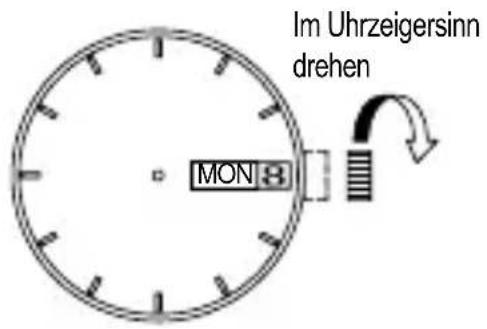

(5) Drehen Sie die Krone im Uhrzeigersinn und stellen Sie den aktuellen Wochentag ein.

* Bei dieser Uhr kann der Wochentag in zwei Sprachen eingestellt werden. Drehen Sie die Krone, um die gewünschte Sprache auszuwählen. Die Anzeigesprache unterscheidet sich je nach Modell.

SAT 8 Gegen den Uhrzeigersinn drehen

Im Uhrzeigersinn drehen MON 8

** Korrigieren des Datums am Ende des Monats Das Datum muss für Monate mit 30 oder weniger als 30 Tagen korrigiert werden. Nachdem das Datum zum ersten Tag des Folgemonats wechselt, stellen Sie das Datum auf [Erster Tag].

(6) Drücken Sie die Krone wieder auf die Normalposition.

MON18

◆ EINSTELLEN DER UHRZEIT UND DES KALENDERS [AC(F67)]

(1) Ziehen Sie die Krone bis zur zweiten Stufe heraus, wenn der Sekundenzeiger die 12-Uhr-Position erreicht hat. (Der Sekundenzeiger hält an.)

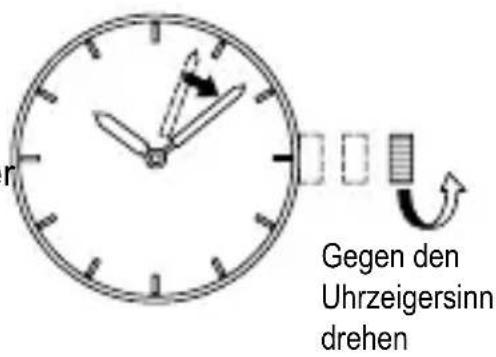

(2) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie die aktuelle Uhrzeit ein.

* Setzen Sie beim Einstellen der Uhrzeit den Zeiger zuerst etwas hinter die aktuelle Uhrzeit zurück, d. h. zu einem früheren Zeitpunkt, und bewegen Sie ihn dann zur korrekten Zeit hin.

* Stellen Sie bei einer Uhr mit Kalender zuerst sicher, dass entweder vormittags „a.m.“ bzw. nachmittags „p.m.“ richtig eingestellt ist. Das Datum ändert sich um Mitternacht.

Gegen den Uhrzeigersinn drehen

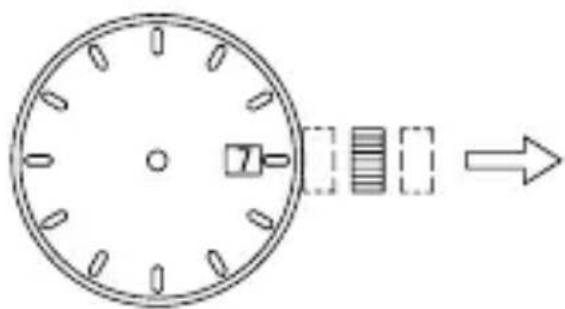

(3) Ziehen Sie die Krone bis zur ersten Stufe heraus.

* Die Krone dieser Uhr kann in zwei Raststellungen herausgezogen werden.

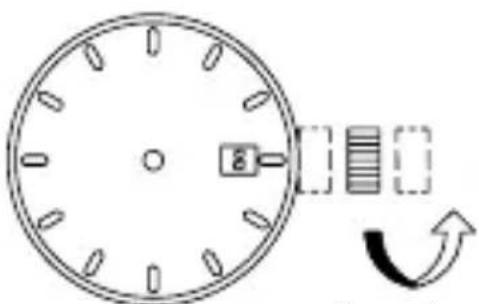

(4) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie den aktuellen Tag ein.

** Korrigieren des Datums am Ende des Monats

Das Datum muss für Monate mit 30 oder weniger als 30 Tagen korrigiert werden. Nachdem das Datum zum ersten Tag des Folgemonats wechselt, stellen Sie das Datum auf [Erster Tag].

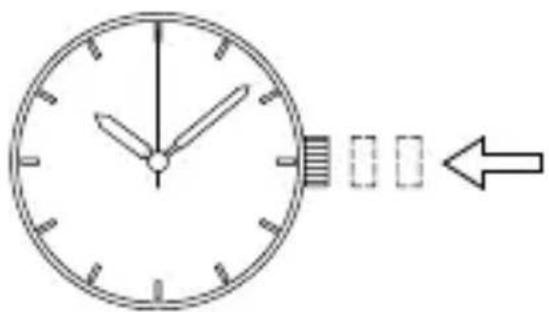

(5) Drücken Sie die Krone wieder auf die Normalposition.

Gegen den Uhrzeigersinn drehen

◆ EINSTELLEN DER UHRZEIT [AG(F6T)]

(1) Ziehen Sie die Krone bis zur zweiten Stufe heraus, wenn der Sekundenzeiger die 12-Uhr-Position erreicht hat. (Der Sekundenzeiger hält an.)

(2) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie die aktuelle Uhrzeit ein.

Gegen den Uhrzeigersi

Gegen den Uhrzeigersinn drehen

(3) Drücken Sie die Krone nach innen zur normalen Position.

◆ EINSTELLEN DER UHRZEIT UND DES KALENDERS [AP(F62)]

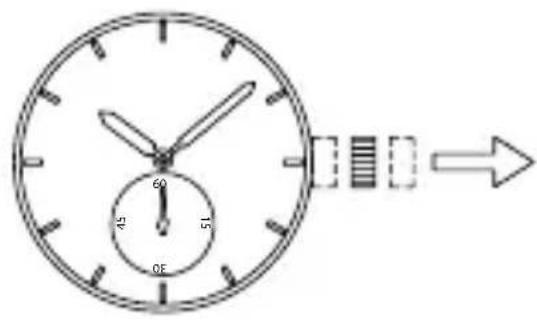

(1) Ziehen Sie die Krone bis zur zweiten Stufe heraus, wenn der Sekundenzeiger die 12-Uhr-Position erreicht hat.

(Der Sekundenzeiger hält an.)

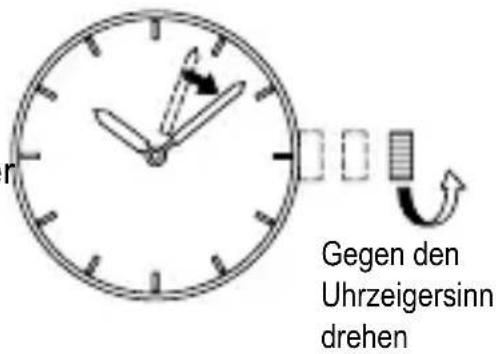

(2) Drehen Sie die Krone gegen den Uhrzeigersinn und stellen Sie die aktuelle Uhrzeit ein.

* Setzen Sie beim Einstellen der Uhrzeit den Zeiger zuerst etwas hinter die aktuelle Uhrzeit zurück, d. h. zu einem früheren Zeitpunkt, und bewegen Sie ihn dann zur korrekten Zeit hin.

* Stellen Sie bei einer Uhr mit Kalender zuerst sicher, dass entweder vormittags „a.m.“ bzw. nachmittags „p.m.“ richtig eingestellt ist. Das Datum ändert sich um Mitternacht.

Gegen den Uhrzeigersinn drehen

(3) Ziehen Sie die Krone bis zur ersten Stufe heraus.

* Die Krone dieser Uhr kann in zwei Raststellungen herausgezogen werden.

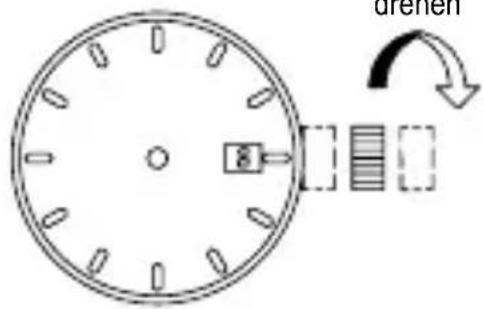

(4) Drehen Sie die Krone im Uhrzeigersinn und stellen Sie das aktuelle Datum ein.

** Korrigieren des Datums am Ende des Monats

Das Datum muss für Monate mit 30 oder weniger als 30 Tagen korrigiert werden. Nachdem das Datum zum ersten Tag des Folgemonats wechselt, stellen Sie das Datum auf [Erster Tag].

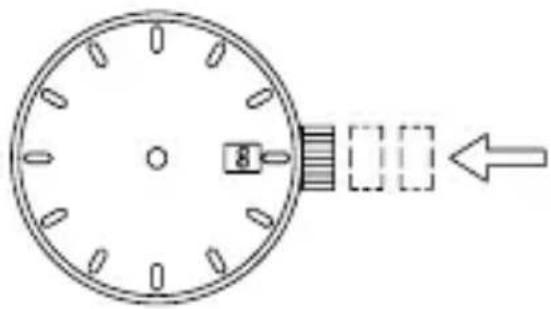

(5) Drücken Sie die Krone wieder auf die Normalposition.

60 45 51 0E

Im Uhrzeigersinn drehen

drehen 8

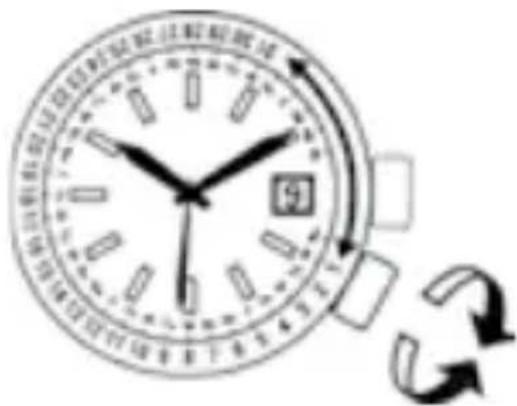

◆ EINSTELLEN DES MONATLICHEN KALENDERS

Einige Modelle sind mit einem monatlichen Kalender ausgestattet.

Der monatliche Kalender kann genutzt werden, indem an der Krone an der 4-Uhr-Position gedreht wird, um den rotierenden Ring im Uhrgehäuse an dem auf dem Ziffernblatt aufgedruckten Wochentag auszurichten.

Drehen Sie die Krone, sodass der erste Tag des Monats auf den richtigen Wochentag für diesen Monat zeigt.

* Achten Sie bei der Einstellung darauf, dass das Monatsende (31. usw.) nicht in den Bereich kommt, in dem keine Wochentage aufgedruckt sind (3 Uhr bis 4 Uhr), da Sie sonst nicht den Wochentag ablesen können.

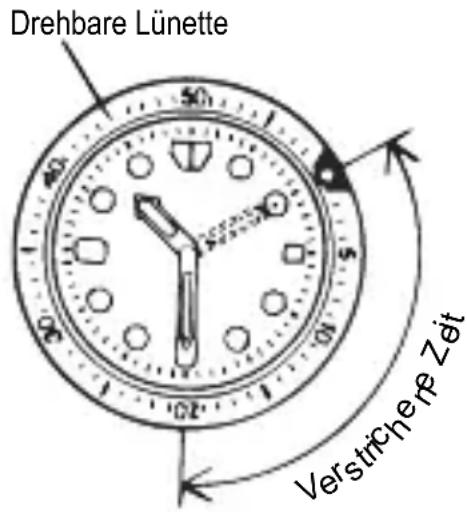

◆ VERWENDEN DER EINER DREHBAREN ANZEIGE-LÜNETTE

Bitte beachten Sie, dass einige Modelle mit einer internen rotierenden Ringanzeige ausgestattet sind, die ordnungsgemäß verwendet werden sollte.

Drehen Sie die Lünette indem Sie die Markierung ▽ auf den Minutenzeiger weisen lassen. Während verschiedene Zeiten durchlaufen werden, können Sie die vergangene Zeit am Abstand zwischen dem Minutenzeiger und den Angaben auf der Anzeige-Lünette messen. Sie können auch die Markierung ▽ auf eine gewünschte Zeit einstellen, um Sie daran zu erinnern, wieviel Zeit bis zu einer wichtigen Verabredung verbleibt.

Drehbare Lünette Verstrichere Zeit

Sie können die Lünette nicht rückwärts drehen, da sie mit einem Schutzmechanismus gegen

Fehlbedienung durch Gewalteinwirkung oder Erschütterungen ausgestattet ist. Die Angaben auf der Lünette können auch zum leichten Ablesen der aktuellen Uhrzeit helfen.

* Je nach dem Design sind der Schutzmechanismus gegen Rückwärtsdrehen und der 1-Minuten-„Klick“-Ton bei bestimmten Modellen nicht vorhanden.

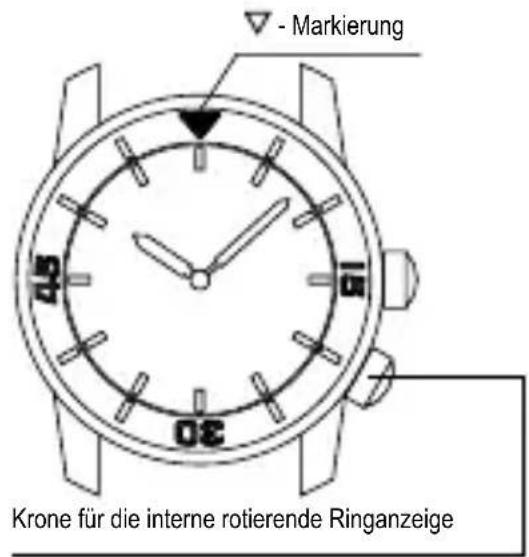

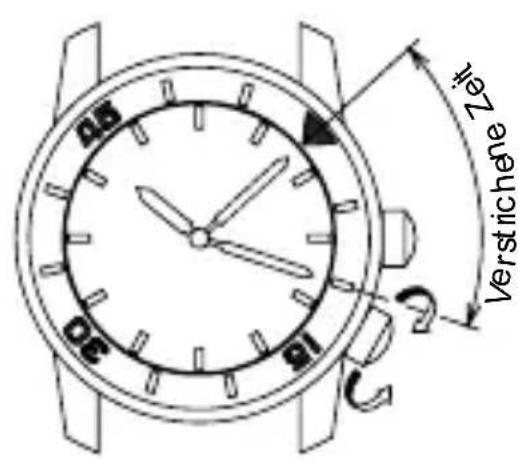

◆ VERWENDEN DER INTERNEN ROTIERENDEN RINGANZEIGE

Bitte beachten Sie, dass einige Modelle mit einer internen rotierenden Ringanzeige ausgestattet sind, die ordnungsgemäß verwendet werden sollte. Drehen Sie die Krone für die interne rotierende Ringanzeige, um die Markierung „∇“ auf die Position des Minutenzeigers zu setzen.

Die Position der internen rotierenden Ringanzeige, auf die der Minutenzeiger nach einiger Zeit zeigt, verweist auf die bisher verstrichene Zeit.

Indem die Markierung auf die gewünschte Zeit gestellt wird, kann ebenfalls die bis dahin verbleibende Zeit angezeigt werden.

- Markierung Krone für die interne rotierende Ringanzeige

Verstichene Ziel

Die obere Abbildung zeigt, dass seit 10:08 Uhr 10 Minuten verstrichen sind. * Die Position der Krone und das Erscheinungsbild der internen rotierenden Ringanzeige unterscheidet sich eventuell je nach Modell.
