BEDIENUNGSANLEITUNG ARC 0500 WHIRLPOOL

VOR DEM GEBRAUCH DES KÜHLSCHRANKS

INFORMATIONEN ZUM UMWELTSCHUTZ

ALLGEMEINE HINWEISE UND RATSCHLÄGE

BENUTZUNG DES KÜHLTEILS

BENUTZUNG DES GEFRIERFACHS

ABTAUEN UND REINIGEN DES

KÜHLSCHRANKS

REINIGUNG UND PFLEGE

STÖRUNG-WAS TUN

KUNDENDIENST

INSTALLATION

VOR DEM GEBRAUCH DES KÜHLSCHRANKS

Das von Ihnen erworbene Gerät ist ausschließlich für den Hausgebrauch bestimmt:

Der Gefrierteil' falls vorhanden, ermöglicht die Herstellung von Eiswürfeln', die Konserverung von eingefrorenen Speisen und von Tiefkühlware und das Aufgewirten frischer und gekochter Speisen (nur in Sterne Gerierrächern);

Das Abtauen erfolgt manuell Der mit automatischer Abtaufunktion ausgestattete Kühlteil ist für die Aufbewahrung frischer Lebensmittel und von Getränken bestimmt

Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Produktbeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden.

Heben Sie diese Anleitung bitte als Nachschlagewerk gut auf

I. Überprüfen Sie nach dem Auspacken des Gerätes' ob die Tür richtig schließt Mögliche Transportschäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden

2° Warten Sie vor der Inbetriebnahme des Gerätes mindestens 2 Stunden, damit der Kühlkreis seine volle Funktionstüchtigkeit erreichen kann.

1. Die Installation und der elektrische Anschluss müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden:

INFORMATIONEN ZUM UMWELTSCHUTZ

I • verpackung

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet Für die Entsorgung die örtlichen Vorschriften beachten Das Verpackungsmaterial (Plastikbeute) Styroportelle usw) außerhalb der Reichweite von Kindern aufbewahren da es eine mögliche Gefahrenquelle darstellt

2° Gerät

Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Das Stromkabel durchschneiden um das Gerät funktionsuntichtig zu machen. Bejasten Sie mit dem Gerät nicht die Umwelt sondern entsorgen Sie es bei den speziellen Sammelstellen für die Wiedergewinnung der Kühlgase.

Information:

Dieses Gerät ist FCKW frei (der Kältekreislauf enthält RI 34a) oder FKWFrei (der Kältekreislauf enthält R600a-Isobutan). Für detaillierte Angaben bitte Typenschild am Gerät einsehen.

ALLGEMEINE HINWEISE UND RATSCHLÄ GE

• Den Kühlraum nur zur Lagerung frischer Lebensmittel und das Gefrierfach nur zur Herstellung von Eiswürfein' zur Lagerung von Tiefkühlware und zum ringieren frischer Lebensmittel (nur in Sterne Gefrierfächern) verwenden
  • Die Belüftungsöffmungen des Gerätes nicht abdecken oder zustellen.
• Keine Glasbehälter mit flüssigem Inhalt ins Gefrierfach stellen' da diese platzen können:
• Eiswürfel oder Wassereis nicht sofort nach Entnahme aus dem Gefrierfach verzehren' da sie Kälteverbrennungen hervorrufen können.
• Kindern das Spielen und Verstecken im Gerät nicht gestatten um Erstickungs- und Einschließgefahr zu vermeiden:
• Vor jeder Reinigungs- und Wartungsarbeit das Gerät ausschalten oder den Netzstecker ziehen:
  • Das Anschlusskabel darf nur durch eine Fachkraft ersetzt werden.

Konformitätserklärung

Dieses Gerät darf mit Lebensmitteln in Berührung kommen und entspricht dem ital Gesetzerlass 108 vom 25'01 '1992 (EWG"Richtlinie 89/109)

Information

Betrifft Geräte mit Isobutan (R600a)

Isobutan ist ein natürliches Gas ohne umweitschädigende Auswirkungen es ist jedoch leicht entflammbar. Die Leitungen des Kältekreislaufs müssen daher unbedingt auf ihre Unversehrtheit überprüft werden.

BENUTZUNG DES KÜHLTEILS

Inbetriebnahme des Geräts

Einschalten des Geräts

Das Gerät ist mit Bedienelementen im Innenraumausgestattet Netzstecker anschließen:

Wenn das Gerät an das Stromnetz angeschlossen ist leuchtet die Innenbeleuchtung jedes Mai auf wenn die Tür geöffnet wird. Der Thermostatknopf befindet sich je nach Modell entweder im Kühlraum oder am Oberteil des Geräts und ermöglicht die Einstellung der Temperatur des Kühlteils und des Gerierfach:

Temperatureinstellung

Um den korrekten Betrieb des Geräts und die optimale Aufbewahrung der Lebensmittel zu gewährleisten' empfehlen wir bei der Einstellung des Thermostats die Anleitungen auf dem beigelegten Blatt zu befolgen.

Hinweis:

Die Raumtemperatur, die Häufigkeit der Türöffmungen und der Aufstellungsort des Geräts können die Innentemperatur des Kühlschranks beeinflussen. Bei der Thermostateinstellung müssen diese Faktoren berücksichtigt werden.

Aufbewahrung von Lebensmitteln im Kühlteil

Die Lebensmittel wie in der Abbildung gezeigt einlagern

A' Gekochte Speisen
B' Fisch' Fleisch
C' Obst und Gemüse
D' Flaschen
E' Käse

Hinwejs:

• Der Abstand zwischen den Abstellflächen und der Innenrückwand gewährleistet eine freie Luftzirkulation:
  • Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des Kühlraums in Berührung kommen:
  • Lagern Sie keine warmen Speisen ein
• Flüssigkeiten in geschlossenen Behältern aufbewahren

Achtung

Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur Bildung von Kondenswasser auf der Glasplatte des Obst- und Gemüsefachs führen: Der korrekte Gerätebetrieb wird dadurch nicht beeinträchtigt

BENUTZUNG DES GEFRIERFACHS

Das Gefrierfach hat

Hat das Gefrierfach Sterne' kann Tiefkühlware während der auf der packung angegebenen Zeit darin aufbewahrt werden. Hat das Gefrierfach Sterne' können darin auch fische Lebensmittel tiefgeioren werden.

Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden eingeforen werden kann ist auf dem Typenschild angegeben.

Hinweis:

Auch bei Stromausfall behält das Gefierfach die zur Aufbewahrung der Lebensmittel erforderliche Temperatur bei Während dieser Zeit sollte die Tür des Fachs allerdings nicht geöffnet werden.

Einfrieren frischer Speisen (nur im Sterne Gefrierfach)

Bitte beachten

• Die einzufrierenden frischen Lebensmittel entwickeln und verschließen in: Aluminium oder Klarsichtfolie wasserundurchlässige Kunststoffverpackungen: Polyäthienbehälter mit Deckel Tiefkühlbehälter für Lebensmittel
• Die einzufrierenden Lebensmittel in den obersten Bereich legen und um die Päckchen ausreichend Platz für eine freie Luftzirkulation lassen:
• Zur Beschleunigung des Gefiervorgangs den Thermostatknopf vor dem Einführen der Lebensmittel um eine halbe Raststellung nach unten stellen:
  • Nach 24 Stunden ist der Gefiervorgang beendet

Für Geräte mit

Die Aufbewahrungs dauer in Monaten für fisch eingeforene Lebensmittel ist nachstehender Tabelle zu entnehmen. Beim Einkaufen von Tiefkühlware sollte auf Folgendes geachtet werden:

- Die verpackung darf nicht beschädigt sein' da sonst der Inhalt nicht mehr einwandfrei sein könnte? Wenn die verpackung aufgebläht ist oder feuchte Flecken aufweist ist das Produkt nicht optimal gejagert worden und der Inhalt könnte angetaut sein.

• Die Tiefkühlware als letztes in den Einkaufswagen legen und stets in einer Kühltasche transportieren:

- Die Tiefkühlware zu Hause sofort ins Gefrierfach legen - Angetaute Tiefkühlware niemals wieder einfrieren, sondern innerhalb von 24 Stunden aufbrauchen

- Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfallsdatum beachten.

- Für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen:

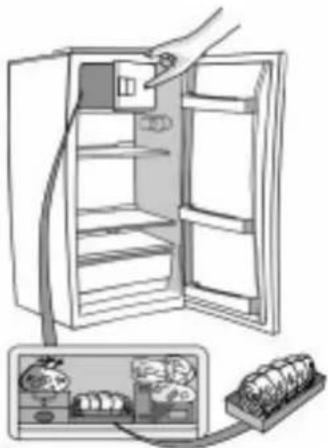

Herstellen von Eiswürfeln

• Die Eiswürfeilschale zu 2/3 mit Wasser füllen und ins Gefrierfach stellen:
- Falls die Schale auf dem Boden festfriert dürfen zum Lösen keine spitzen oder scharfen Gegenstände verwendet werden:
- Zur leichteren Entnahme der Eiswürfel aus der Schale kann diese leicht gebogen werden:

ABTAUEN UND REINIGEN DES KÜHLSCHRANKS

Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.

Das Abtauen des Kühlteils erfolgt vollautomatisch.

Das Auftreten von Wassertropfen auf der Innenseite der Kühlteil Rückwand zeigt die automatische Abtauphase an. Das Tauwasser wird automatisch in eine Abflussöffnung geleitet und anschließend in einem Behälter gesammelt wo es verdampft.

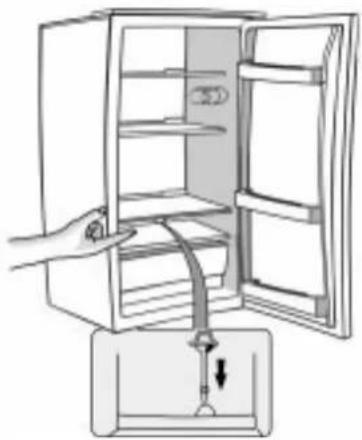

Die Abflussöffnung regelmäßig mit dem mitgelieferten Werkzeug reinigen um das ständige und ungehinderte Abfließen des Wassers zu ermöglichen.

Abtauen des Gefierfachs

Das Gefrierfach sollte ein- oder zweimal jährlich oder bei Erreichen einer übermäßig dicken Reifschicht auf den Wänden abgetaut werden.

Reifbildung ist vollkommen normal Menge und Schnelligkeit der Reifbildung hängen von den Umgebungsbedingungen und der Häufigkeit der Türöffmungen ab' Reifbildung besonders im oberen Teil des Fachs ist möglich und bedeutet nicht' dass das Gerät nicht richtig funktioniert

Das Abtauen sollte dann vorgenommen werden, wenn wenig Gefiergut eingelagert ist

• Die Tür öffnen alle Lebensmittel entnehmen und sie eng aneinander in Zeitungspapier einwicken und an einem kühlen Ort oder in einer Kühltasche aufbewahren:
• Lassen Sie die Tür offen, damit der Reif abtauen kann
• Den Innenraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen:

Keine Scheuermittel verwenden

- Nachspülen und sorgfältig abtrocknen

• Die Lebensmittel wieder einlagern

• Die Tür schließen

• Den Netzstecker wieder einstecken

• Das Gerät einschalten

REINIGUNG UND PFLEGE

• Reinigen Sie die Belüftungsgitter und den Kondensator auf der Geräterückseite regelmäßig mit dem Staubsauger oder einer Bürste:
• Reinigen Sie die Außenwände mit einem weichen Tuch

Bei längerer Abwesenheit

I Den Kühlschrank vollständig entleeren
2° Das Gerät spannungslos machen
3° Die Innenräume abtauen und reinigen
4° Bei abgeschaltetem Kühlschrank die Türen offen lassen um Schimmelbildung unangenehme Gerüche oder Oxydation zu vermeiden.
5° Das Gerät reinigen
- Während des Abtauvorgangs das Innere des Gefrierfachs (wo vorhanden) reinigen.
- Den Kühlraum regelmäßig mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen: Nachspülen und mit einem weichen Tuch trockenreiben: Keine Scheuermittel verwenden:
- Das Gerät außen mit einem weichen mit Wasser befeuchteten Tuch reinigen Verwenden Sie weder Scheuerpaste noch -schwämmchen oder Fleckenentferner (z' B' Azeton' Trichloräthlen) oder Essig benutzen:

I 'Das Gerät funktioniert nicht'

• Liegt ein Stromausfall vor?
• Ist der Netzstecker richtig angeschlossen?
• Ist der Zweipolschalter eingeschaltet?
• Ist die Sicherung durchgebrannt?
• Ist das Stromkabel beschädigt?
  • Steht der Thermostat auf • (Stopp)?

2° Die Temperatur in den Geräteräumen ist nicht tief genug

• Wurde die Tür korrekt geschlossen?
- Drücken eingelagerte Lebensmittel gegen die Tür?
- Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
- Ist der Thermostat richtig eingestellt?
- Wird die Luftzirkulation durch die Lüftungsgitter behindert?

3' Die Temperatur im Kühlteil ist zu tief

- Ist der Thermostat richtig eingestellt?

4° Das Gerät verursacht ein zu lautes Betriebsgeräusch

• Wurde das Gerät fachgerecht installiert?
• Berühren sich die Leitungen an der Geräterückseite oder vibrieren sie?

5' Wasser steht auf dem Boden des Kühlteils'

- Ist der Tauwasserabfluss verstopft?

6' Die Reifschicht im Gefrierfach ist zu dick'

• Wurde die Tür korrekt geschlossen?
• Drücken eingelagerte Lebensmittel gegen die Tür?

Hinweis:

Gluckergeräusche und Ausdehnungszischen des Kältekreises sind durchaus normal

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

I. Prüfen Sie zuerst' ob Sie die Störung selbst beheben können (siehe "Störung Was tun")
2 Schalten Sie das Gerät nochmays ein um zu prüfen ob die Störung immer noch vorliegt. Haben Sie keinen Erfolgs schalten Sie das Gerät aus und wiederholen Sie den Versuch nach einer Stunde:
3° Bleibt das Ergebnis negativ benachrichtigen Sie den Kundendienst

Geben Sie bitte folgende Daten an:

• Art der Störung
  • Das Gerätemodell
• Servicenummer (Ziffer hinter dem Wort "SERVICE" auf dem Typenschild im Geräteinnern)
• Ihre vollständige Anschrift
  • Ihre Telefonnummer mit Vorwahl

SERVICE

0000 000 00000

Hinweis:

Wird der Türanschlagwechsel vom Kundendienst durchgeführt' fällt dies nicht unter die Garantieleistung:

INSTALLATION

• Das Gerät nicht neben einer Wärmequelle aufstellen. Die Installation an warmen O'ten' in der Nähe von Wärmequellen (Heizungen' Öfen) oder direktes Sonnenlicht erhöht den Stromverbrauch und sollte daher vermieden werden.
• Falls dies nicht möglich ist müssen folgende Mindestabstände eingehalten werden:

• 30 cm von Kohle- oder Ölöfen;

• 3 cm von Elektro- und/oder Gasherden

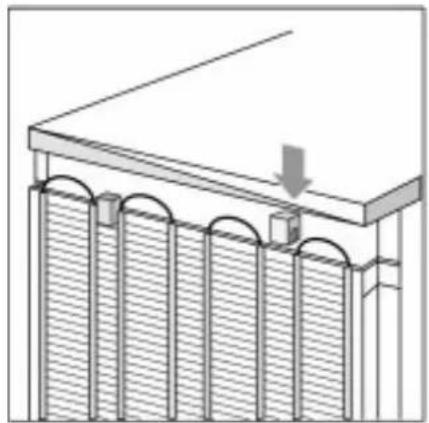

• Die Distanztücke (falls mitgeliefert) an die Hinterwand des Kondensators auf der Geräterückseite montieren (siehe Abbildung)
- Zur Gewährleistung eines optimalen Betriebs sollte für einen Frejraum von mindestens 5 cm über dem Gerät gesorgt und angrenzende Möbel so aufgestellt werden, dass etwas Luft zirkulieren kann.
- Das Gerät an einem trockenen und gut belüfteten Ort aufstellen und Sie es ggf an den vorderen Stellfüßen nivellieren:
- Innenraum reinigen
• Das mitgelieferte Zubehör einsetzen

Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
• Die Daten zur Spannung und Leistungsaufnahme können dem Typenschild im Geräteinnern entnommen werden:
• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden am Personen Haustieren oder Sachen, die infolge Nichtbeachtung der o'g Vorschriften entstehen.
- Falls Stecker und Steckdose nicht vom selben Typ sind' die Steckdose von einer Fachkraft auswechseln lassen:
- Keine Verlängerungskabel oder Mehrfachadapter verwenden:

Elektrische Abschaltung

Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein:
