BEDIENUNGSANLEITUNG ARC 0451 WHIRLPOOL

VOR DEM GEBRAUCH DES KÜHLSCHRANKS

INFORMATIONEN ZUM UMWELTSCHUTZ

ALLGEMEINE HINWEISE UND RATSCHLÄGE

BENUTZUNG DES KÜHLRAUMS

BENUTZUNG DES TIEFKÜHLFACHS

ABTAUEN UND REINIGEN DES KÜHLSCHRANKS

REINIGUNG UND PFLEGE

STÖRUNG-WAS TUN

KUNDENDIENST

INSTALLATION

VOR DEM GEBRAUCH DES KÜHLSCHRANKS

Das von Ihnen erworbene Gerät ist ausschließlich für den Hausgebrauch bestimmt.

Das Tiefkühlfach, falls vorhanden, können Sie zur Herstellung von Eiswürfeln, zum Einlagern von Tiefkühlware und eingefrorenen Lebensmitteln und zum sachgerechten Einfrieren von sowohl frischen als gekochten Speisen (nur in mit dem Symbol gekennzeichneten Fächern) benutzen. Das Abtauen erfolgt manuell.

Der mit automatischer Abtaufunktion ausgestattete Kühlraum ist für die Aufbewahrung frischer Lebensmittel und von Getränken bestimmt. Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Gerätebeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden.

Heben Sie diese Anleitung bitte als Nachschlagewerk gut auf.

1. Überprüfen Sie das Gerät nach dem Auspacken auf Beschädigungen und kontrollieren Sie, ob die Tür einwandfrei schließt. Eventuelle Transportschäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden.
2. Warten Sie vor der Inbetriebnahme des Gerätes mindestens drei Stunden, damit der Kühlkreis seine volle Funktionstüchtigkeit erreichen kann.
3. Die Installation und der elektrische Anschluss müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden.

INFORMATIONEN ZUM UMWELTSCHUTZ

1. Verpackung

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet.

Für die Entsorgung die örtlichen Vorschriften beachten.

Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Entsorgung

Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Das Stromkabel durchschneiden, um das Gerät funktionsuntüchtig zu machen. Belasten Sie mit dem Gerät nicht die Umwelt, sondern entsorgen Sie es bei den speziellen Sammelstellen für die Wiedergewinnung der Kühlgase. Nehmen Sie die Tür und die Ablageflächen ab, so dass Kinder nicht ungehindert in das Geräteinnere klettern können.

Information:

Dieses Gerät ist FCKW-frei (der Kältekreislauf enthält R134a) oder FKW-frei (der Kältekreislauf enthält R600a - Isobutan). Für detaillierte Angaben bitte Typenschild am Gerät einsehen.

Betrifft Geräte mit Isobutan (R600a)

Isobutan ist ein natürliches Gas ohne umweltschädigende Auswirkungen, es ist jedoch leicht entflammbar. Die Leitungen des Kältekreislaufs sind daher unbedingt auf ihre Unversehrtheit zu überprüfen.

Konformitätserklärung

• Dieses Gerät darf mit Lebensmitteln in Berührung kommen und entspricht der EWG-Richtlinie 89/109/EWG, 90/128/EWG, 02/72/EG.
• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:
• Sicherheitsanforderungen der
  Niederspannungsrichtlinie 73/23/EWG:
• Schutzvorschriften der EWG-Richtlinie 89/336
  sowie der nachfolgenden Richtlinie 93/68;
• Die elektrische Sicherheit des Geräts ist nur dann gewährleistet, wenn es korrekt angeschlossen und vorschriftsmäßig geerdet ist.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

• Verwenden Sie den Kühlraum nur für die Lagerung von frischen Lebensmitteln und das Tiefkühlfach nur zur Herstellung von Eiswürfeln, das Einlagern von Tiefkühlware und das Einfrieren von frischen Lebensmitteln (nur in mit 🏠 teinnzeichneten Fächern).
  • Die Belüftungsöffnungen des Gerätes nicht abdecken oder zustellen.
• Keine Glasbehälter mit flüssigem Inhalt ins Tiefkühlfach stellen, da diese platzen können.
• Eiswürfel oder Wassereis nicht sofort nach Entnahme aus dem Tiefkühlfach verzehren, da sie Kälteverbrennungen hervorrufen können.
• Kindern das Spielen und Verstecken im Gerät nicht gestatten, um Erstickungs- und Einschließgefahr zu vermeiden.
• Achten Sie nach der Installation darauf, dass das Gerät nicht auf dem Netzkabel steht.

• Stellen Sie das Gerät nicht neben einer Wärmequelle auf.

• Zur ausreichenden Belüftung sollten Sie an beiden Seiten und oberhalb des Geräts einen Zwischenraum von 1 cm freilassen und eventuell vorhandene Lüftungsgitter nicht abdecken.

• Keine mechanischen Hilfsmittel (Kratzer o. ä.) außer den vom Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen.
• Der Kältemittelkreis darf auf keinen Fall beschädigt werden.
• Keine Elektrogeräte in den Geräteinnenräumen verwenden, es sei denn, sie sind vom Hersteller ausdrücklich empfohlen.
  • Die in den Kälteakkus enthaltene Flüssigkeit (ungiftig) nicht verschlucken).
• Vor jeder Reinigungs- und Wartungsarbeit das Gerät ausschalten, den Netzstecker ziehen oder die Stromversorgung unterbrechen.
• Das Netzkabel darf nur durch eine Fachkraft ersetzt werden.
• Keine heißen Behälter, die Temperaturen über 50 - 60 °C aufweisen, auf der oberen Platte abstellen.

BENUTZUNG DES KÜHLRAUMS

Inbetriebnahme des Geräts

Einschalten des Geräts

Die Bedienelemente befinden sich im Innenraum des Geräts. Netzstecker anschließen.

Bei angeschlossenem Gerät schaltet sich die Innenbeleuchtung ein, wenn die Tür geöffnet wird. An dem Thermostat im Kühlraum können Sie die Temperatur des Kühlraums und des Tiefkühlfachs (falls vorhanden) einstellen.

Temperatureinstellung

des Geräts:

Der Thermostat regelt automatisch die Innentemperatur des Kühlraums und des Tiefkühlfachs mit bzw. Sterg. (falls vorhanden).

Durch Drehen des Thermostatknopfs von 1 bis 5 werden stufenweise niedrigere Kühltemperaturen erzielt. In der Stellung ○ kühlt das Gerät nicht.

Für die vorübergehende Aufbewahrung von Lebensmitteln sollte der Thermostatknopf auf die Positionen zwischen 1 (Min) und 3 (Med) gestellt werden.

- Für eine längerfristige Aufbewahrung von Lebensmitteln im Tiefkühlfach mit Stemen den Thermostatknopf auf 3 oder 4 stellen.

Hinweis:

Um die Funktionstüchtigkeit des Gerätes bei einer Raumtemperatur von unter 16°C zu gewährleisten, den Schalter neben dem Thermostat (falls vorhanden) drücken. Bei Anstieg der Raumtemperatur auf über 16°C den Schalter wieder ausschalten.

Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die Innentemperatur des Kühlgeräts beeinflussen. Bei der Thermostateinstellung müssen diese Faktoren berücksichtigt werden.

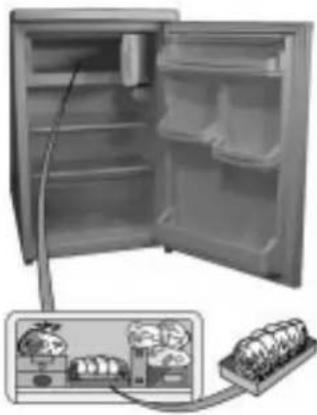

Aufbewahrung von Lebensmitteln im Kühlraum

Die Lebensmittel wie auf der Abbildung gezeigt einlagern.

A Gekochte Speisen

B Fisch, Fleisch

C Obst und Gemüse

D Flaschen

E Käse

Hinweis:

• Der Abstand zwischen den Abstellflächen und der Innenrückwand gewährleistet eine freie Luftzirkulation.
  • Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des Kühlraums in Berührung kommen.
  • Keine warmen Speisen einlagern.
• Flüssigkeiten in geschlossenen Behältern aufbewahren.

Achtung

Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur Bildung von Kondenswasser auf der Glasplatte des Obst- und Gemüsefachs führen: der korrekte Gerätebetrieb wird dadurch nicht beeinträchtigt.

BENUTZUNG DES TIEFKÜHLFACHS

Das Tiefkühlfach hat Sterne oder St. 196

Im Tiefkühlfach mit Sternen kann Tiefkühlware während des auf der Packung angegebenen Zeitraums aufbewahrt werden. Im Tiefkühlfach mit Fernen können auch frische Lebensmittel tiefgefroren werden.

Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben.

Hinweis:

Auch bei Stromausfall behält das Tiefkühlfach die zur Aufbewahrung der Lebensmittel erforderliche Temperatur bei. Während dieser Zeit sollte die Tür des Fachs allerdings nicht geöffnet werden.

Einfrieren frischer Speisen (nur im \*sterne-Tiefkühlfach) Bitte beachten

• Die einzufrierenden frischen Lebensmittel einwickeln und verschließen in:
  Aluminium- oder Klarsichtfolie, wasserundurchlässige Kunststoffverpackungen, Polyäthylenbehälter mit Deckel, Tiefkühlbehälter für Lebensmittel.
  • Die einzufrierenden Lebensmittel ins obere Fach legen und um die Päckchen ausreichend Platz für die freie Luftzirkulation lassen.
• Zur Beschleunigung des Gefriervorgangs den Thermostatknopf vor dem Einführen der Lebensmittel um eine halbe Raststellung nach unten stellen.
• Nach 24 Stunden ist der Gefriervorgang beendet.

Die Aufbewahrungsdauer in Monaten für frisch eingefrorene Lebensmittel ist nachstehender Tabelle zu entnehmen. Beim Einkaufen von Tiefkühlware sollte auf Folgendes geachtet werden:

• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden und der Inhalt könnte angetaut sein.
• Beim Einkaufen die Tiefkühlware als letzte in den Einkaufswagen legen und stets in einer Kühltasche transportieren.
  • Die Tiefkühlware zu Hause sofort ins Tiefkühlfach legen.
• Angetaute Tiefkühlware nie wieder einfrieren, sondern innerhalb von 24 Stunden aufbrauchen.
• Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfalldatum beachten.
• Für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen.

Herstellen von Eiswürfeln

• Die Eiswürfelschale zu 2/3 mit Wasser füllen und ins Tiefkühlfach stellen
- Falls die Schale auf dem Boden festfriert, dürfen zum Lösen keine spitzen oder scharfen Gegenstände verwendet werden.
- Zur leichteren Entnahme der Eiswürfel aus der Schale kann diese leicht gebogen werden.

MONATE LEBENSMITTEL

1-3
4-7
8-12

ABTAUEN UND REINIGEN DES KÜHLSCHRANKS

Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.

Das Abtauen des Kühlraums erfolgt vollautomatisch.

Das Auftreten von Wassertropfen auf der Innenseite der Kühlraum-Rückwand zeigt die automatische Abtauphase an.

Das Tauwasser wird automatisch in eine Abflussöffnung geleitet und anschließend in einem Behälter gesammelt, wo es verdunstet.

Die Abflussöffnung regelmäßig mit dem mitgelieferten Werkzeug reinigen, um das ständige und ungehinderte Abfließen des Wassers zu ermöglichen.

Abtauen des Tiefkühlfachs

Das Tiefkühlfach sollte ein- oder zweimal jährlich oder bei Erreichen einer übermäßig dicken Reifschicht auf den Wänden abgetaut werden.

Reifbildung ist vollkommen normal. Menge und Schnelligkeit der Reifbildung hängen von den Umgebungsbedingungen und der Häufigkeit der Türöffnungen ab. Reifbildung besonders im oberen Teil des Fachs ist möglich und bedeutet nicht, dass das Gerät nicht richtig funktioniert.

Das Abtauen sollte dann vorgenommen werden, wenn wenig Gefriergut eingelagert ist.

• Die Tür öffnen, alle Lebensmittel entnehmen und sie eng aneinander in Zeitungspapier einwickeln und an einem kühlen Ort oder in einer Kühltasche aufbewahren.
  • Die Tür offen lassen, damit der Reif abtauen kann.

- Den Innenraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen. Keine Scheuermittel verwenden.

- Nachspülen und sorgfältig abtrocknen.

• Die Lebensmittel wieder einlagern.

• Die Tür schließen.

• Den Netzstecker wieder anschließen.

• Das Gerät einschalten.

REINIGUNG UND PFLEGE

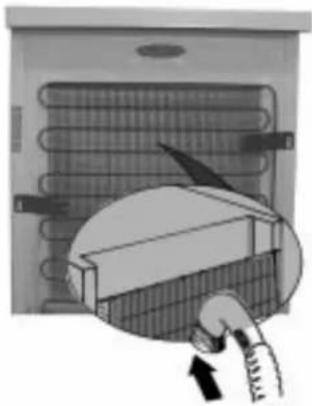

• Die Belüftungsgitter und den Kondensator auf der Geräterückseite regelmäßig mit dem Staubsauger oder einer Bürste reinigen.
  • Die Außenwände mit einem weichen Tuch reinigen.

Bei längerer Abwesenheit

1. Den Kühlschrank vollständig entleeren.
2. Das Gerät spannungslos machen.
3. Die Innenräume abtauen und reinigen.
4. Bei abgeschaltetem Kühlschrank die Tür offen lassen, um Schimmelbildung, unangenehme Gerüche oder Oxydation zu vermeiden.
5. Das Gerät reinigen.
6. Während des Abtauvorgangs das Innere des Tiefkühlfachs (wo vorhanden) reinigen.
7. Den Kühlraum regelmäßig mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen. Nachspülen und mit einem weichen Tuch trocken reiben. Keine Scheuermittel verwenden.
8. Das Gerät außen mit einem weichen, mit Wasser befeuchteten Tuch reinigen. Weder Scheuerpaste oder -schwämmchen noch Fleckenentferner (z. B. Azeton, Trichloräthylen) oder Essig benutzen.

Auswechseln der Lampe:

Zum Lampenwechsel wie folgt verfahren:
• Den Netzstecker ziehen
- Auf die Zungen seitlich an der Lampenhalterung drücken und diese abnehmen.
- Die Lampe durch eine neue mit einer Wattstärke von max. 15 W ersetzen.
• Die Lampenhalterung aufsetzen und vor dem erneuten Netzanschluss des Geräts 5 Minuten warten.

1. Das Gerät funktioniert nicht.

• Liegt ein Stromausfall vor?
• Ist der Netzstecker richtig angeschlossen?
• Ist der Zweipolschalter eingeschaltet?
• Ist die Sicherung durchgebrannt?
• Ist das Stromkabel beschädigt?
  • Steht der Thermostat auf (Stopp)?

2. Die Temperatur in den Geräteräumen ist nicht tief genug.

• Wurde die Tür korrekt geschlossen?
  • Hemmen eingelagerte Lebensmittel die Tür?
• Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
• Ist der Thermostat richtig eingestellt?
• Wird die Luftzirkulation durch die Lüftungsgitter behindert?

3. Die Temperatur im Kühlteil ist zu tief.

- Ist der Thermostat richtig eingestellt?

4. Das Gerät verursacht ein zu lautes Betriebsgeräusch.

• Wurde das Gerät fachgerecht installiert?
• Berühren sich die Leitungen an der Geräterückseite oder vibrieren sie?

5. Wasser steht auf dem Boden des Kühlraums.

- Ist der Tauwasserabfluss verstopft?

6. Übermäßige Reifbildung im Tiefkühlfach.

• Wurde die Tür korrekt geschlossen?
  • Hemmen eingelagerte Lebensmittel die Tür?

Hinweis:

- Gluckergeräusche und Ausdehnungszischen des Kältekreises sind durchaus normal.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie zuerst, ob Sie die Störung selbst beheben können (siehe "Störung-Was tun").
2. Schalten Sie das Gerät nochmals ein, um zu prüfen, ob die Störung immer noch vorliegt. Haben Sie keinen Erfolg, schalten Sie das Gerät aus und wiederholen Sie den Versuch nach einer Stunde.
3. Bleibt das Ergebnis negativ, benachrichtigen Sie den Kundendienst.

Geben Sie bitte folgende Daten an:

• Art der Störung
• das Gerätemodell
• Servicenummer (Ziffer hinter dem Wort SERVICE auf dem Typenschild im Geräteinnern)
• Ihre vollständige Anschrift
• Ihre Telefonnummer mit Vorwahl.

SERVICE

0000 000 00000

Hinweis:

Wird der Türanschlagwechsel vom Kundendienst durchgeführt, fällt dies nicht unter die Garantieleistung.

INSTALLATION

• Das Gerät nicht neben einer Wärmequelle aufstellen. Die Installation an warmen Orten, in der Nähe von Wärmequellen (Heizungen, Öfen) oder direktes Sonnenlicht erhöht den Stromverbrauch und sollte daher vermieden werden.
• Falls dies nicht möglich ist, müssen folgende Mindestabstände eingehalten werden:
  • 30 cm von Kohle- oder Ölöfen;
• 3 cm von Elektro- und/oder Gasherden.

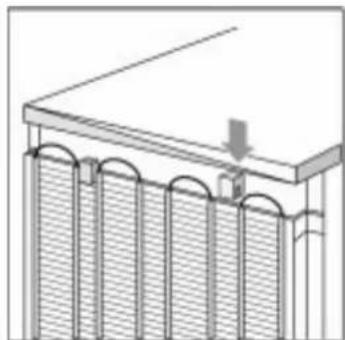

• Die Distanztücke (falls mitgeliefert) an die Hinterwand des Kondensators auf der Geräterückseite montieren (siehe Abbildung).
• Zur Gewährleistung eines optimalen Betriebs sollte für einen Freiraum von mindestens 5 cm über dem Gerät gesorgt und angrenzende Möbel so aufgestellt werden, dass etwas Luft zirkulieren kann.
• Das Gerät an einem trockenen und gut belüfteten Ort aufstellen und Sie es ggf. an den vorderen Stellfüßen nivellieren.
• Innenraum reinigen.
  • Das mitgelieferte Zubehör einsetzen.

Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
  • Die Daten zur Spannung und Leistungsaufnahme können dem Typenschild im Geräteinnern entnommen werden.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung o. g. Vorschriften entstehen sollten.
• Falls Stecker und Steckdose nicht vom selben Typ sind, die Steckdose von einer Fachkraft auswechseln lassen.
• Keine Verlängerungskabel oder Mehrfachadapter verwenden.

Elektrische Abschaltung

Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

Türanschlagwechsel

1. Die Befestigungsschrauben an beiden Seiten der oberen Platte lösen. (Abb. 1)
2. Die obere Platte nach hinten ziehen und abheben. (Abb. 2)
3. Die Befestigungsschrauben des linken und rechten Türscharniers lösen und entfernen. (Abb. 3)
4. Die Tür anheben und vom unteren Türscharnier abnehmen. (Abb. 4)
5. Das Gerät auf die linke Seite kippen und die 2 Befestigungsschrauben des unteren Türscharniers lösen. (Abb. 5)

1. Das untere Türscharnier abmontieren und den linken Stellfuß herausdrehen. (Abb. 6)

2. Das untere Türscharnier an der linken Seite anbringen. Hierzu die mit L gekennzeichneten Bohrungen zu Hilfe nehmen (Abb. 7). Dann den Stellfuß an der rechten Seite einschrauben. Das Gerät wieder aufrecht stellen.

3. Die oberen Buchsen und Platten von der rechten auf die linke Seite ummontieren (Abb. 8). Die untere rechte Buchse abnehmen und linksseitig montieren (Abb. 8).

4. Die Tür wie bei Schritt 4angegeben montieren. Das rechte und linke Türscharnier montieren (Abb. 9). Die obere Platte wie bei den Schritten 2 und 1 beschrieben anbringen.

Abb. 7

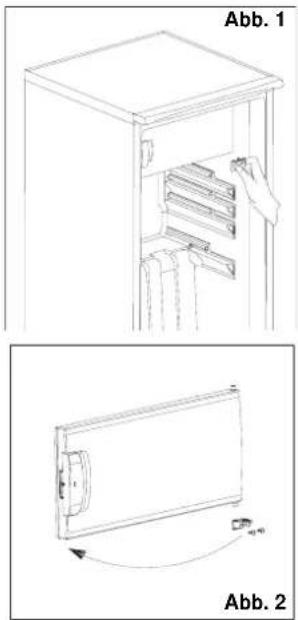

Anschlagwechsel der Tiefkühlfachklappe

1. Den Scharnierdeckel abnehmen. (Abb. 1). Die 2 Befestigungsschrauben lösen und die Klappe abnehmen (Abb. 2)

Abb. 1 Abb. 2

1. Die Befestigungsschraube der Klappenhalterung lösen und die Halterung entfernen. Die Halterung an der rechten Seite montieren. (Abb. 3). Die 2 kleinen Stopfen an der linken Seite abnehmen und an der rechten Seite einsetzen (Abb. 3). Tür und Türscharnier wieder montieren und die Schrauben eindrehen. Abschließend den Scharnierdeckel einsetzen (Abb. 4)

Türhal- terung Stopfen Abb. 3
