BEDIENUNGSANLEITUNG PJSS 11-230V TROTEC

ORIGINALBETRIEBSANLEITUNG 850W PENDELHUBSTICHSÄGE

Hinweise zur Betriebsanleitung.... 1

Sicherheit.... 2

Informationen über das Gerät.... 7

Transport und Lagerung....9

Inbetriebnahme 9

Bedienung....14

Nachbestellbares Zubehör 16

Fehler und Störungen.... 17

Wartung 18

Entsorgung.... 18

Konformitätserklärung.... 19

Hinweise zur Betriebsanleitung

Symbole

Warnung vor elektrischer Spannung

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen.

Warnung vor heißer Oberfläche

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von heißer Oberfläche für Leben und Gesundheit von Personen bestehen.

Warnung vor Laserstrahl

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von Laserstrahlen für die Gesundheit von Personen bestehen.

Warnung vor spitzem Gegenstand

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von spitzen Gegenständen für Leben und Gesundheit von Personen bestehen.

Warnung vor Handverletzungen

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von Handverletzungen für die Gesundheit von Personen bestehen.

Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden), aber nicht auf Gefährdungen hin.

Info

Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen.

Anleitung beachten

Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Bedienungsanleitung zu beachten ist.

Gehörschutz tragen

Hinweise mit diesem Symbol weisen Sie darauf hin, dass ein Gehörschutz zu benutzen ist.

Schutzbrille tragen

Hinweise mit diesem Symbol weisen Sie darauf hin, dass ein Augenschutz zu benutzen ist.

Schutzmaske tragen

Hinweise mit diesem Symbol weisen Sie darauf hin, dass eine Schutzmaske zu benutzen ist.

Schutzkleidung tragen

Hinweise mit diesem Symbol weisen Sie darauf hin, dass Schutzkleidung zu tragen ist.

Schutzhandschuhe tragen

Hinweise mit diesem Symbol weisen Sie darauf hin, dass Schutzhandschuhe zu tragen sind.

Die aktuelle Fassung der Bedienungsanleitung und die EU-Konformitätserklärung können Sie unter folgendem Link herunterladen:

Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
• Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Verwendung und Behandlung des Elektrowerkzeugs

• Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge – Service

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Stichsägen

Warnung vor Laserstrahl

Laser Klasse 2, P max.: < 1 mW, λ: 650 nm, EN 60825-1:2014

Schauen Sie nicht direkt in den Laserstrahl bzw. in die Öffnung, aus der der Laser austritt.

Richten Sie den Laserstrahl niemals auf Personen, Tiere oder reflektierende Flächen. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen.

Das Betrachten des Laserausgangs mit optischen Instrumenten (z. B. Lupe, Vergrößerungsgläsern u. Ä.) ist mit einer Augengefährdung verbunden.

Beachten Sie beim Arbeiten mit einem Laser der Klasse 2 die nationalen Gesetzgebungen zum Anlegen eines Augenschutzes.

• Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtlichen Versorgungsgesellschaften hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

- Vibrationen können für das Hand-Arm-System schädlich sein. Halten Sie die Einwirkzeit von Vibrationen so gering wie möglich.

- Halten Sie das Elektrowerkzeug beim Arbeiten mit beiden Händen fest. Sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

- Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

- Reinigen Sie den Schaft des Sägeblattes vor dem Einsetzen. Ein verschmutzter Schaft kann nicht sicher befestigt werden.

- Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen.

- Überzeugen Sie sich vor dem Einschalten des Elektrowerkzeugs von der Freigängigkeit des Einsatzwerkzeugs. Beim Einschalten mit einem blockierten Einsatzwerkzeug können hohe Kräfte auftreten und das Gerät kann seitlich ausschlagen.

- Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.

- Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages.

- Achten Sie darauf, dass die Fußplatte beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen.

- Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

- Halten Sie die Hände von der Hubstange und dem Schnellspannfutter fern. Bei Kontakt mit den Bauteilen besteht Quetschungsgefahr.

- Sorgen Sie für ausreichende Belüftung.

- Kontrollieren Sie das Schnellspannfutter regelmäßig auf Abnutzung oder Beschädigung.

- Verwenden Sie nur unbeschädigte und einwandfreie Sägeblätter. Verbogene und stumpfe Sägeblätter können brechen oder einen Rückschlag verursachen.

- Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

- Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.

- Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Das Elektrowerkzeug kann durch die auftretenden Kräfte seitlich ausschlagen.

- Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät PJSS 11-230V ausschließlich für:

• gerade und kurvige Schnitte an kantigen Werkstücken aus Holz, Kunststoff und Leichtmetall bei fester Auflage,
• Gehrungsschnitte bis 45° an kantigen Werkstücken aus Holz, Kunststoff und Leichtmetall,

unter Einhaltung der technischen Daten (siehe Bedienungsanleitung).

Wir empfehlen, das Elektrowerkzeug mit Original-Zubehör von Trotec zu verwenden.

Bestimmungswidrige Verwendung

• Das Gerät ist nicht zum Bearbeiten von feuchten Hölzern bestimmt.
• Das Gerät ist nicht zum Bearbeiten von Glas oder Stein bestimmt.
• Das Gerät ist nicht für Freihandarbeiten ohne Auflage bestimmt.

Personalqualifikation

Personen, die dieses Gerät verwenden, müssen:

- die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Persönliche Schutzausrüstung

Tragen Sie Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille.

Sie schützen dadurch Ihre Augen vor absplitternden, herunterfallenden und herumfliegenden Abbruchteilen, die Verletzungen verursachen können.

Tragen Sie eine Schutzmaske.

Sie schützen sich so vor dem Einatmen von gesundheitsschädlichen Stäuben, die beim Bearbeiten von Werkstücken entstehen können.

Tragen Sie Schutzhandschuhe.

Sie schützen dadurch Ihre Hände vor Verbrennungen, Quetschungen und Hautabschürfungen.

Tragen Sie enganliegende Schutzkleidung.

Sie schützen sich dadurch vor der Gefahr, dass Kleidung durch rotierende Teile eingezogen wird.

Restgefahren

Warnung vor elektrischer Spannung

Elektrischer Schlag durch unzureichende Isolierung. Kontrollieren Sie das Gerät vor jedem Gebrauch auf Beschädigungen und ordnungsgemäße Funktion. Wenn Sie Beschädigungen feststellen, setzen Sie das Gerät nicht mehr ein. Verwenden Sie das Gerät nicht, wenn das Gerät oder Ihre Hände feucht oder nass sind!

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Warnung vor elektrischer Spannung

Es besteht Kurzschlussgefahr durch in das Gehäuse eindringende Flüssigkeiten! Tauchen Sie das Gerät und das Zubehör nicht unter Wasser. Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

Warnung vor Laserstrahl

Laser Klasse 2, P max.: < 1 mW, λ: 650 nm, EN 60825-1:2014

Schauen Sie nicht direkt in den Laserstrahl bzw. in die Öffnung, aus der der Laser austritt. Richten Sie den Laserstrahl niemals auf Personen, Tiere oder reflektierende Flächen. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen. Das Betrachten des Laserausgangs mit optischen Instrumenten (z. B. Lupe, Vergrößerungsgläsern u. Ä.) ist mit einer Augengefährdung verbunden. Beachten Sie beim Arbeiten mit einem Laser der Klasse 2 die nationalen Gesetzgebungen zum Anlegen eines Augenschutzes.

Warnung vor heißer Oberfläche

Das Einsatzwerkzeug kann nach der Verwendung noch heiß sein. Es besteht Verbrennungsgefahr beim Berühren des Einsatzwerkzeugs. Berühren Sie das Einsatzwerkzeug nicht mit bloßen Händen! Tragen Sie Schutzhandschuhe!

Warnung vor Handverletzungen

Im Bereich des Sägeblattes und der Fußplatte besteht die Gefahr von Quetschungen bei unvorsichtiger Handhabung.

Tragen Sie Schutzhandschuhe!

Warnung vor spitzem Gegenstand

Teile des Sägeblattes sind spitz. Es besteht die Gefahr von Verletzungen bei unvorsichtiger Handhabung. Tragen Sie Schutzhandschuhe!

Warnung

Giftige Stäube!

Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar.

Tragen Sie Schutzbrille und Staubmaske!

Warnung

Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend.

Warnung

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten.

Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen.

Warnung

Gefahr von Verletzungen, die durch herumfliegende Teile oder brechende Werkzeugaufsätze verursacht werden.

Warnung

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Warnung

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Warnung

Erstickungsgefahr!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

Vorsicht

Schwingungsemissionen können Gesundheitsschäden verursachen, falls das Gerät über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird.

Vorsicht

Halten Sie ausreichend Abstand zu Wärmequellen.

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Verhalten im Notfall

1. Schalten Sie das Gerät aus.
2. Trennen Sie im Notfall das Gerät von der Netzeinspeisung: Ziehen Sie das Anschlusskabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
3. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Informationen über das Gerät

Gerätebeschreibung

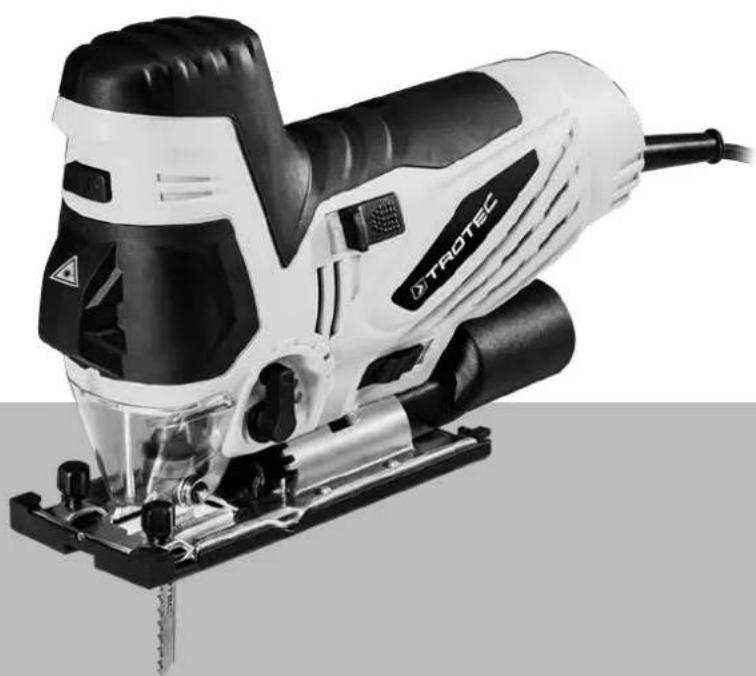

Das Gerät PJSS 11-230V eignet sich für vielseitige Sägearbeiten mit schnellem Sägefortschritt durch einstellbaren Pendelhub.

Der Spanreißschutz ermöglicht die Durchführung von ausrissfreien Schnitten.

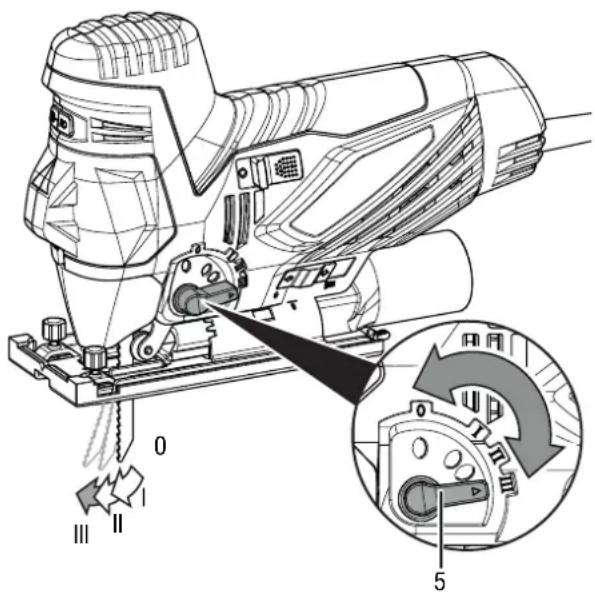

Der Pendelhub kann in 3 Stufen eingestellt werden oder bei Bedarf ausgestellt werden.

Der Wechsel der Sägeblätter kann werkzeuglos durchgeführt werden.

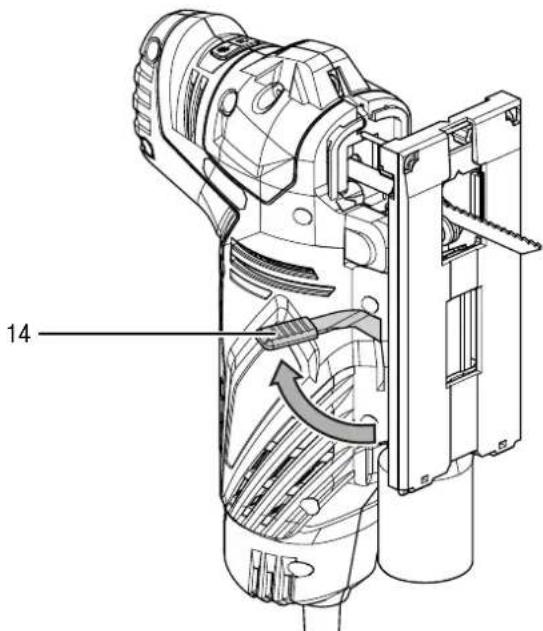

Die Fußplatte lässt sich werkzeuglos verstellen, Schnittwinkel von 15°, 30° und 45° sind möglich.

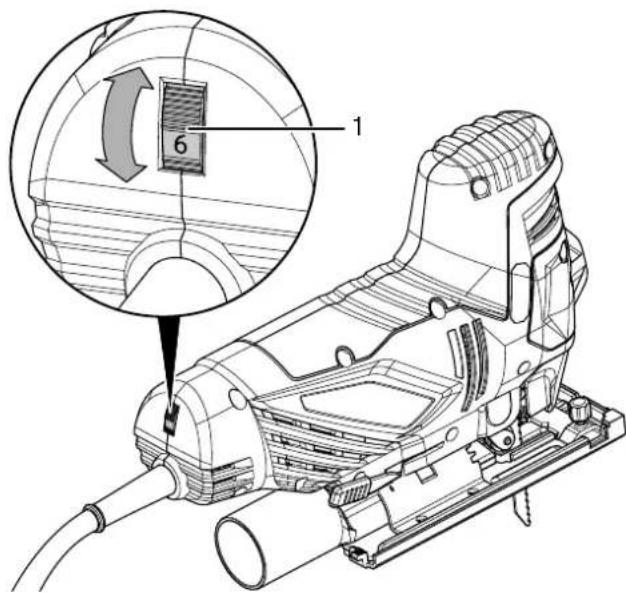

Die Hubzahl zwischen 0 und 3.000 min ^-1 lässt sich über das integrierte Stellrad einfach einstellen.

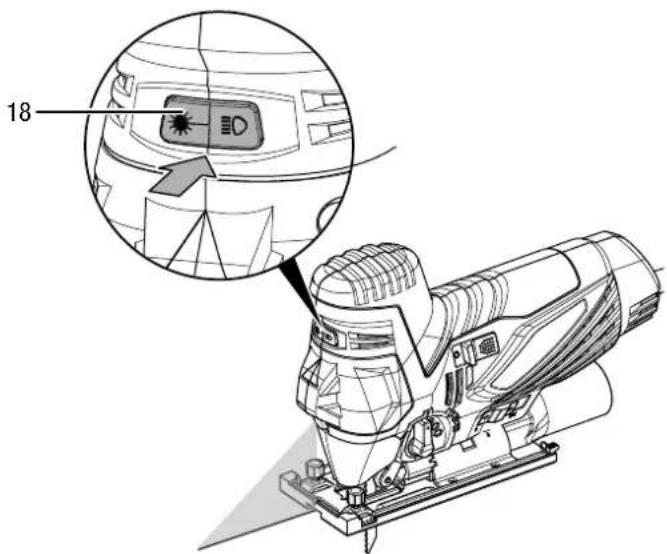

Der Arbeitsbereich lässt sich über eine LED ausleuchten. Zur besseren Schnittführung lässt sich ein Laser zuschalten, der die aktuelle Schnittbahn anzeigt.

Das Gerät verfügt außerdem über eine Gebläsefunktion für eine spanfreie Schnittlinie sowie über einen integrierten Staubsaugeranschluss für effektive Fremdabsaugung.

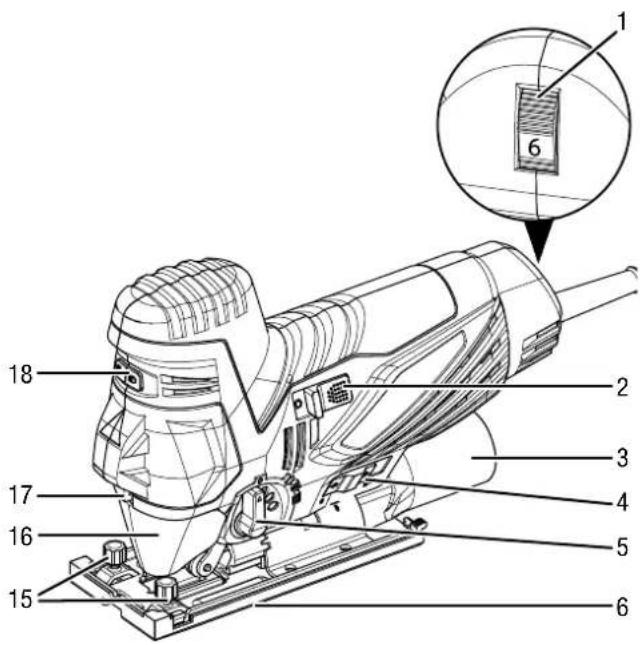

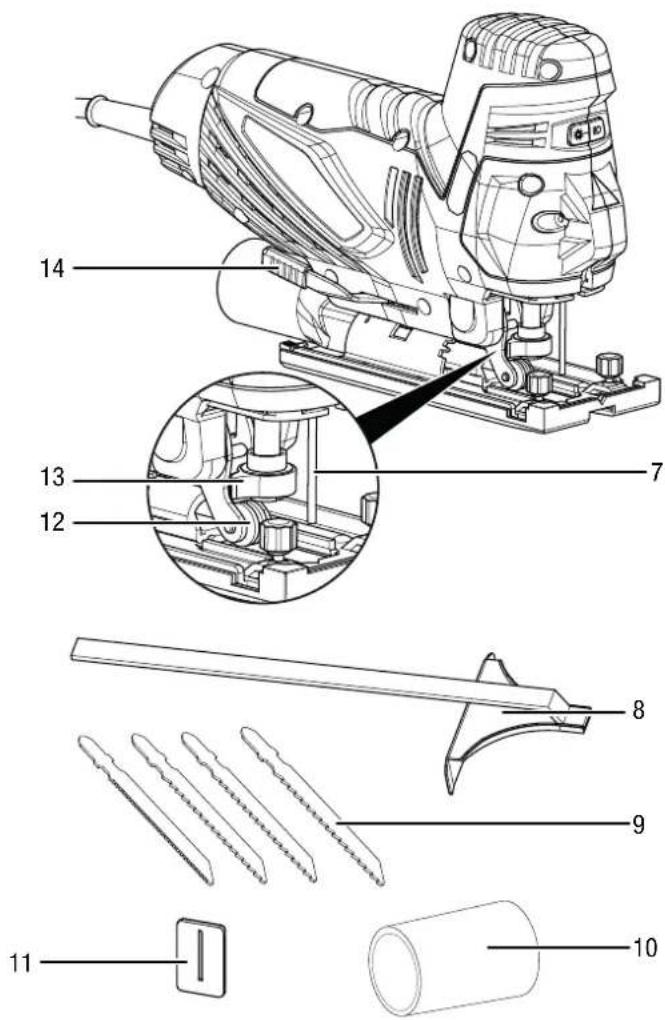

Gerätedarstellung

1 2 3 4 5 6 15 16 17 18 6

1 Stellrad Hubzahl

2 Ein-/Ausschalter

3 Anschluss Staubabsaugung

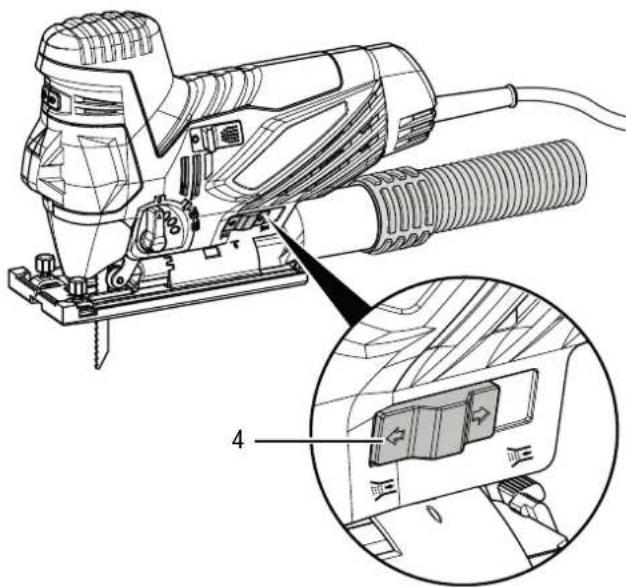

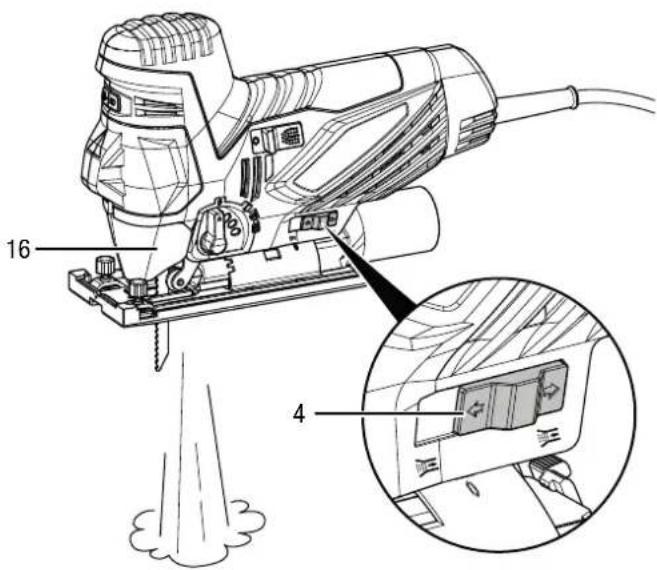

4 Wahlschalter Spanblas-/Absaugfunktion

5 Wahlschalter Pendelhub

6 Fußplatte mit abnehmbarem Gleitschuh

7 Schutzstift

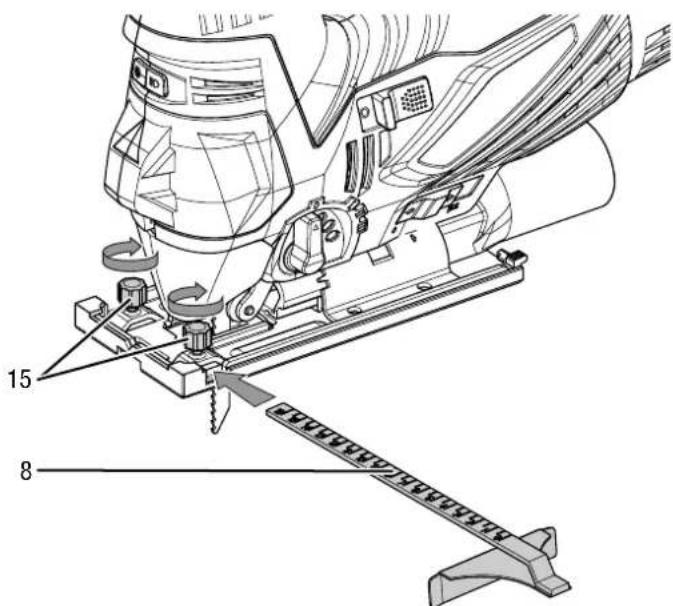

8 Parallelanschlag

9 Sägeblätter-Set

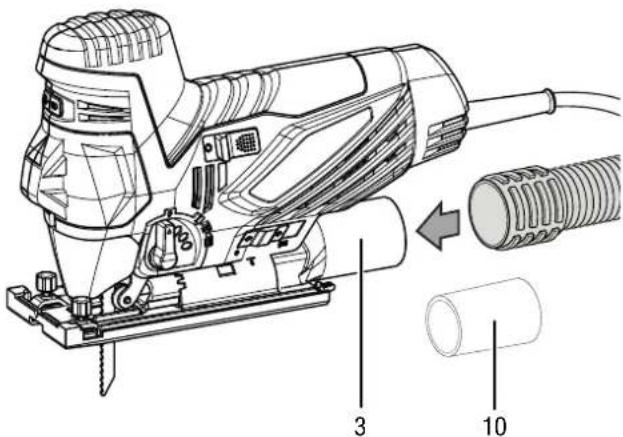

10 Adapter für Staubabsaugung

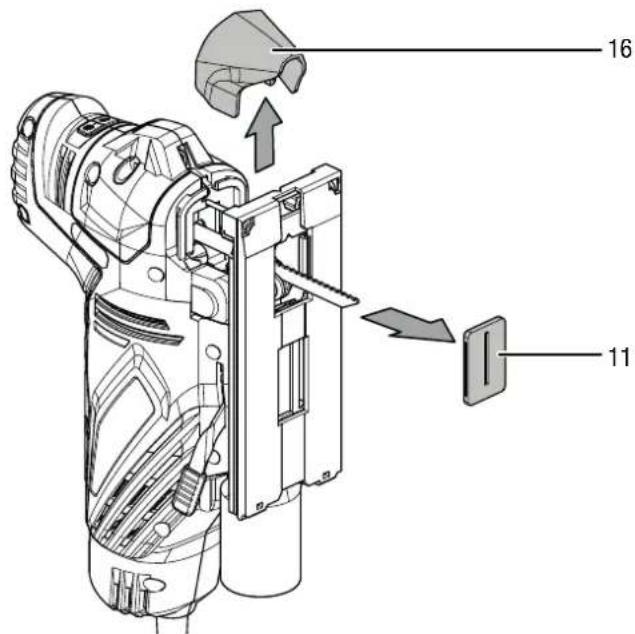

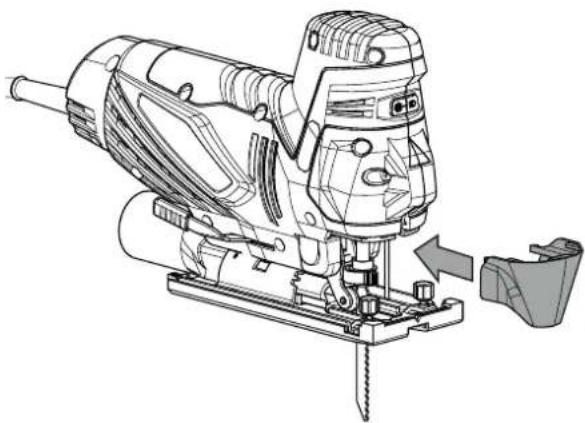

11 Spanreißschutz

12 Führungsrolle

13 Schnellspannfutter

14 Verriegelung für die Fußplatte

15 Feststellschrauben für Parallelanschlag

16 Schutzhaube

17 Laser, LED-Arbeitsleuchte

18 Taste für Laser und LED-Arbeitsleuchte

Lieferumfang

• 1 x Pendelhubstichsäge
• 1 x Parallelanschlag
  • 3 x Sägeblatt HCS Holz
  • 1 x Sägeblatt HSS Metall
  • 1 x Adapter für Staubabsaugung
• 1 x Spanreißschutz
• 1 x Gleitschuh
• 1 x Anleitung

Technische Daten

Parameter Wert
Modell PJSS 11-230V
Netzanschluss 1/N/PE ~ 230 V /	50 Hz
Leistungsaufnahme 0,85 kW
Leerlaufdrehzahl 0 - 3.000 min	-1

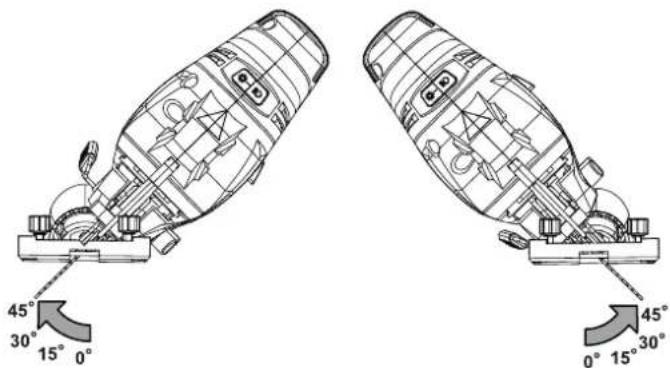

Schnittwinkel 0° / 15° / 30° / 45°
Kabellänge 3 m
Schutzklasse	II / ☐
Gewicht 2 kg
Vibrationsinformation nach EN 60745
Schwingungsemmissionsgesamtwert:
Sägen von Spanplatten a_h,B Unsicherheit K	9,5 m/s ^2 1,5 m/s ^2
Sägen von Metallblech a_h,M Unsicherheit K	11,2 m/s ^2 1,5 m/s ^2
Schallwerte nach EN 60745
Schalldruckpegel L_pA	88 dB(A)
Schallleistung L_WA	99 dB(A)
Unsicherheit K 3 dB

Tragen Sie Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Hinweise zu den Geräusch- und Vibrationsinformationen:

- Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Vorsicht

Schwingungsemissionen können Gesundheitsschäden verursachen, falls das Gerät über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird.

- Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann sich in manchen Fällen von dem in diesen Anweisungen angegebenen Wert unterscheiden. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Beachten Sie folgende Hinweise vor jedem Transport:

• Schalten Sie das Gerät aus.
- Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
- Lassen Sie das Gerät abkühlen.
- Entfernen Sie das Werkzeug aus der Werkzeugaufnahme.
- Entfernen Sie ggf. die Staubabsaugung vom Gerät.

Lagerung

Beachten Sie folgende Hinweise vor jeder Lagerung:

• Schalten Sie das Gerät aus.
- Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
- Lassen Sie das Gerät abkühlen.
- Entfernen Sie das Werkzeug aus der Werkzeugaufnahme.
- Entfernen Sie ggf. die Staubabsaugung vom Gerät.
- Reinigen Sie das Gerät, wie im Kapitel Wartung beschrieben.

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

• trocken und vor Frost und Hitze geschützt
• Umgebungstemperatur unter 40 °C
• an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz

Inbetriebnahme

Gerät auspacken

- Entnehmen Sie das Gerät und das Zubehör aus der Verpackung.

Warnung vor elektrischer Spannung

Elektrischer Schlag durch unzureichende Isolierung. Kontrollieren Sie das Gerät vor jedem Gebrauch auf Beschädigungen und ordnungsgemäße Funktion. Wenn Sie Beschädigungen feststellen, setzen Sie das Gerät nicht mehr ein. Verwenden Sie das Gerät nicht, wenn das Gerät oder Ihre Hände feucht oder nass sind!

- Kontrollieren Sie den Inhalt auf Vollständigkeit und achten Sie auf Beschädigungen.

Warnung

Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

- Entsorgen Sie das Verpackungsmaterial entsprechend der nationalen Gesetzgebung.

Sägeblatt wechseln

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Schutzhandschuhe tragen

Tragen Sie beim Einsetzen oder Wechseln von Werkzeugen geeignete Schutzhandschuhe.

Das Gerät wird standardmäßig ausgeliefert mit 3 Sägeblättern für Holzschnitte und einem Sägeblatt für Leichtmetalle. Gehen Sie wie folgt vor, um Sägeblätter zu entnehmen bzw. einzusetzen:

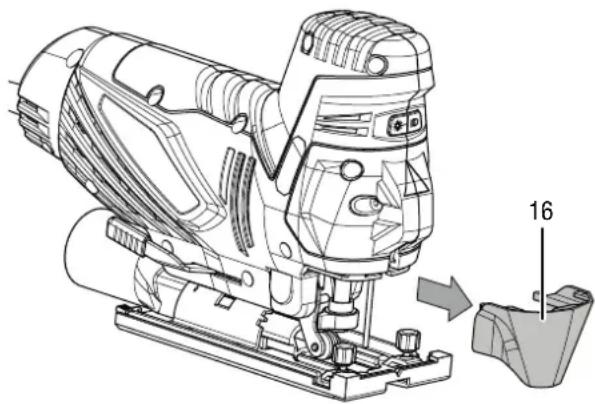

1. Nehmen Sie die Schutzhaube (16) ab.

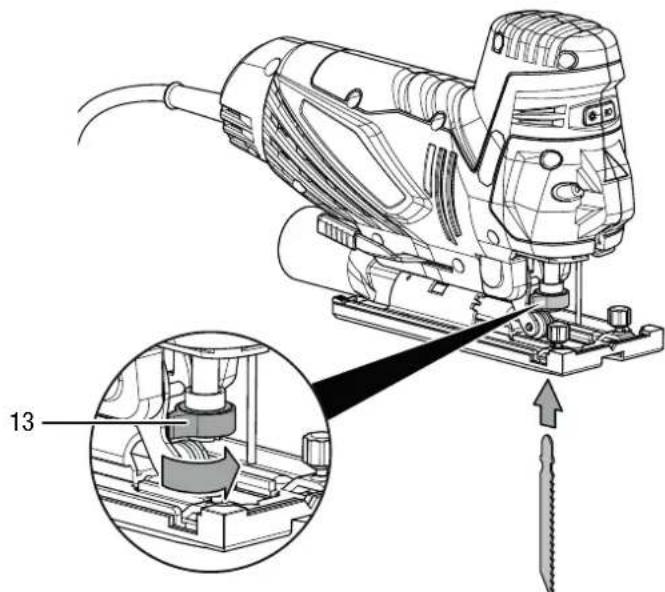

1. Drehen Sie das Schnellspannfutter (13) zur Seite und halten Sie es in dieser Position fest.

1. Entnehmen Sie ggf. das vorhandene Sägeblatt aus dem Schnellspannfutter.

2. Setzen Sie das Sägeblatt in das Schnellspannfutter ein. Achten Sie darauf, dass die Zähne des Sägeblattes nach vorne zeigen und dass das Sägeblatt in der Führungsrolle (12) sitzt.

3. Drücken Sie das Sägeblatt bis zum Anschlag in das Schnellspannfutter. Verwenden Sie dabei ein geeignetes Sägeblatt mit Einnockenschaft.

1. Lassen Sie das Schnellspannfutter wieder los.

Das Schnellspannfutter muss in seine Ausgangsposition zurückkehren.

1. Überprüfen Sie das Sägeblatt auf richtige Arretierung.

2. Setzen Sie die Schutzhaube (16) wieder auf.

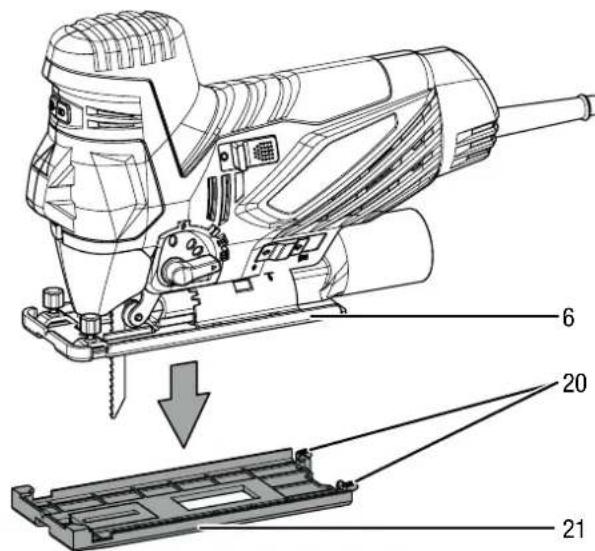

Gleitschuh montieren / demontieren

Um die Oberfläche des zu bearbeitenden Materials zu schonen, ist der Gleitschuh bereits vormontiert. Sie können den Gleitschuh bei Bedarf abnehmen.

1. Lösen Sie die beiden Befestigungslips (20) hinten.
2. Schieben Sie den Gleitschuh (21) langsam nach vorne und lösen Sie dabei den vorderen Teil des Gleitschuhs vorsichtig von der Fußplatte (6).
3. Ziehen Sie den Gleitschuh (21) vorsichtig nach unten weg.

1. Um den Gleitschuh (21) wieder zu befestigen, schieben Sie diesen zuerst vorne auf die Fußplatte (6).
2. Lassen Sie dann die Befestigungssclips (20) hinten einrasten.
3. Überprüfen Sie den Gleitschuh (21) auf festen Sitz.

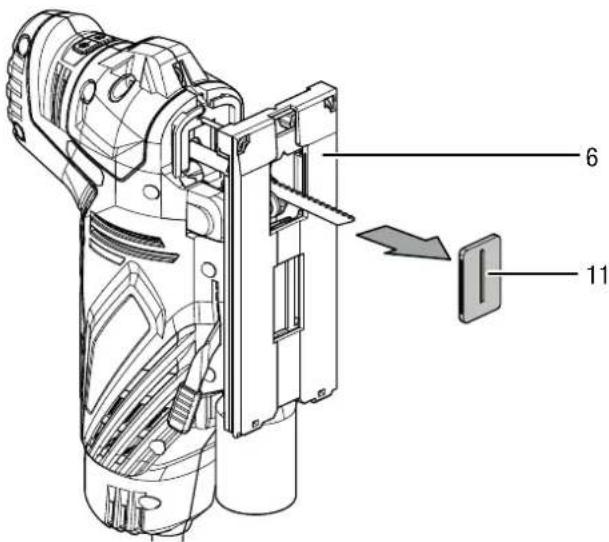

Spanreißschutz montieren / demontieren

Mit einem Spanreißschutz lässt sich das Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Spanreißschutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0° verwendet werden. Sie können ihn bei Bedarf abnehmen, wenn Sie z. B. einen Gehrungsschnitt machen möchten.

Der Spanreißschutz ist bereits vormontiert.

1. Demontieren Sie zunächst den Gleitschuh (siehe Gleitschuh montieren / demontieren).
2. Entnehmen Sie den Spanreißschutz (11) aus der Fußplatte (6), indem Sie den Spanreißschutz vorsichtig nach außen herausdrücken.

1. Um den Spanreißschutz (11) wieder einzusetzen, drücken Sie diesen von unten vorsichtig wieder in die Aussparung an der Fußplatte, bis der Spanreißschutz einrastet. Achten Sie dabei darauf, dass die glatte Seite des Spanreißschutzes vom Gerät weg weist.

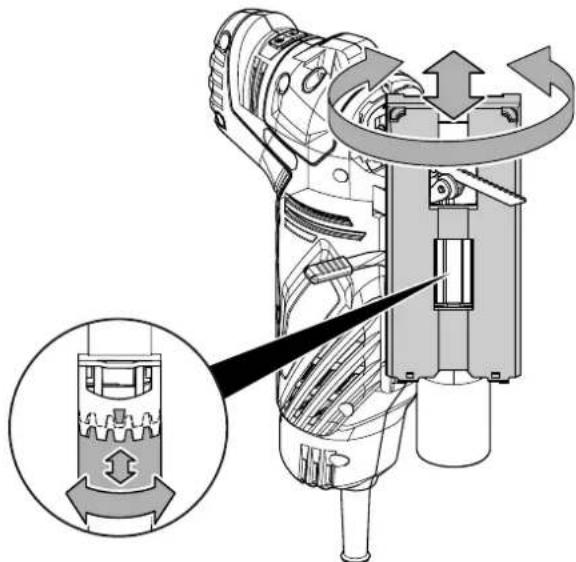

Schnittwinkel einstellen

Der Schnittwinkel kann nach links oder rechts in den Winkeln 0° / 15° / 30° / 45° eingestellt werden.

1. Entfernen Sie zuerst den Spanreißschutz (11) und die Schutzhaube (16).

1. Schieben Sie die Verriegelung für die Fußplatte (14) nach vorne.

14

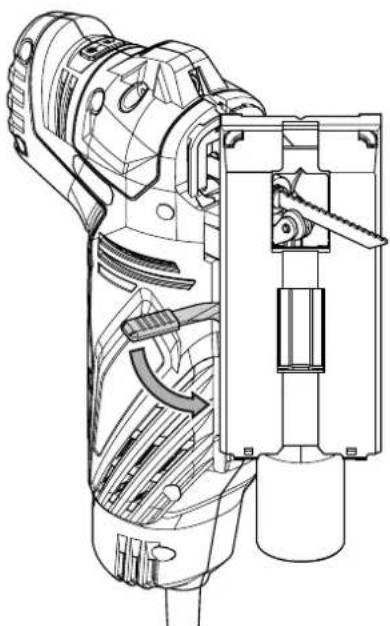

1. Schieben Sie die Fußplatte nach hinten, bis diese frei drehbar ist.

1. Stellen Sie den gewünschten Schnittwinkel ein. Die einzustellende Gradzahl ist auf der Fußplatte eingraviert.

45° 30° 15° 0° 45° 0° 15° 30°

1. Schieben Sie die Fußplatte wieder nach vorne, bis die Verzahnung greift.

2. Schieben Sie die Verriegelung für die Fußplatte (14) nach hinten.

1. Prüfen Sie die Fußplatte auf festen Sitz.

Info

Die Verwendung des Spanreißschutzes und der Schutzhaube ist bei einem Gehrungsschnitt nicht möglich.

Parallelanschlag montieren

Der Parallelanschlag kann an beiden Seiten des Gerätes befestigt werden.

1. Lösen Sie die Feststellschrauben (15) am Einschub. Achten Sie dabei darauf, dass Sie die Feststellschrauben nicht vollständig herausdrehen.

15 8

1. Schieben Sie den Parallelanschlag (8) mit der Markierung nach oben in den Einschub.

2. Bringen Sie den Parallelanschlag (8) in die gewünschte Position.

3. Drehen Sie die Feststellschrauben (15) fest.

Hubzahl vorwählen

Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Der Einstellbereich umfasst die Stufen 1 - 6 (0 - 3.000 min ^-1 ). Sie können die vorgewählte Hubzahlstufe jederzeit ändern.

1. Drehen Sie das Stellrad (1) auf die gewünschte Hubzahlstufe.

Pendelhub einstellen

Sie können die Pendelbewegung des Sägeblattes einstellen. Die Stufen 1 bis 3 ermöglichen einen schnelleren Arbeitsfortschritt und die Stufe 0 (Pendelbewegung aus) ermöglicht feine und saubere Schnittkanten.

Die optimale Pendelstufe für die jeweilige Anwendung kann durch praktischen Versuch ermittelt werden. Folgende Hinweise gelten dabei:

• Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie den Pendelhub komplett ab, je feiner und sauberer die Schnittkante werden soll.
• Schalten Sie bei der Bearbeitung von dünnen Werkstoffen den Pendelhub aus.
• Arbeiten Sie bei harten Werkstoffen mit kleiner Pendelhubstufe.

• Bei weichen Materialien und beim Sägen von Holz in Faserrichtung können Sie mit maximaler Pendelhubstufe arbeiten.

• Stellen Sie den Wahlschalter Pendelhub (5) auf die gewünschte Stufe. Je höher die Stufe, desto größer ist der Pendelhub. Der Pendelhub kann auch während des Betriebes umgestellt werden.

Netzkabel anschließen

1. Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.

Bedienung

Tipps und Hinweise zum Umgang mit der Stichsäge

Allgemeines:

• Halten Sie die Lüftungsschlitze frei, damit der Motor sich nicht überhitzt.
• Überprüfen Sie vor jedem Betrieb das Werkzeug in der Werkzeugaufnahme auf richtigen Sitz. Das Werkzeug muss fest arretiert in den dafür vorgesehenen Halterungen in der Werkzeugaufnahme sitzen.
• Überprüfen Sie vor jedem Betrieb, ob Sie das richtige Werkzeug für die beabsichtigte Nutzung gewählt haben.

Sägen:

• Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene, stumpfe oder anderweitig beschädigte Sägeblätter können brechen.
• Beachten Sie beim Sägen von Leichtbaustoffen die gesetzlichen Bestimmungen und Empfehlungen der Materialhersteller.
• Prüfen Sie vor dem Sägen mit HCS-Sägeblättern in Holz, Spanplatten, Baustoffen etc. diese auf Fremdkörper wie Nägel, Schrauben o. Ä. Entfernen Sie die Fremdkörper gegebenenfalls oder verwenden Sie HSS-Sägeblätter.
• Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt.
• Das Sägeblatt sollte nicht länger sein als für den vorgesehenen Schnitt notwendig.

LED-Arbeitsleuchte und Laser ein- und ausschalten

Das Gerät verfügt über eine LED-Arbeitsleuchte, um das Werkstück zu beleuchten und einen Laser, um die Schnittbahn zu markieren. Der Lasereinsatz eignet sich am besten für Schnitte mit einem Schnittwinkel von 0°.

Warnung vor Laserstrahl

Laser Klasse 2, P max.: < 1 mW, λ: 650 nm, EN 60825-1:2014

Schauen Sie nicht direkt in den Laserstrahl bzw. in die Öffnung, aus der der Laser austritt.

Richten Sie den Laserstrahl niemals auf Personen, Tiere oder reflektierende Flächen. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen.

Das Betrachten des Laserausgangs mit optischen Instrumenten (z. B. Lupe, Vergrößerungsgläsern u. Ä.) ist mit einer Augengefährdung verbunden.

Beachten Sie beim Arbeiten mit einem Laser der Klasse 2 die nationalen Gesetzgebungen zum Anlegen eines Augenschutzes.

LED-Arbeitsleuchte und Laser lassen sich in folgenden Kombinationen ein- bzw. ausschalten:

• LED-Arbeitsleuchte und Laser an

$$ 1 x = \text { 火 } - \equiv D $$

• LED-Arbeitsleuchte an, Laser aus

• LED-Arbeitsleuchte aus, Laser an

• LED-Arbeitsleuchte und Laser aus

$$ 4 x = \text { 燃 } \equiv D $$

1. Drücken Sie die Taste für Laser und LED-Arbeitsleuchte (18), bis die gewünschte Kombination eingestellt ist.

18

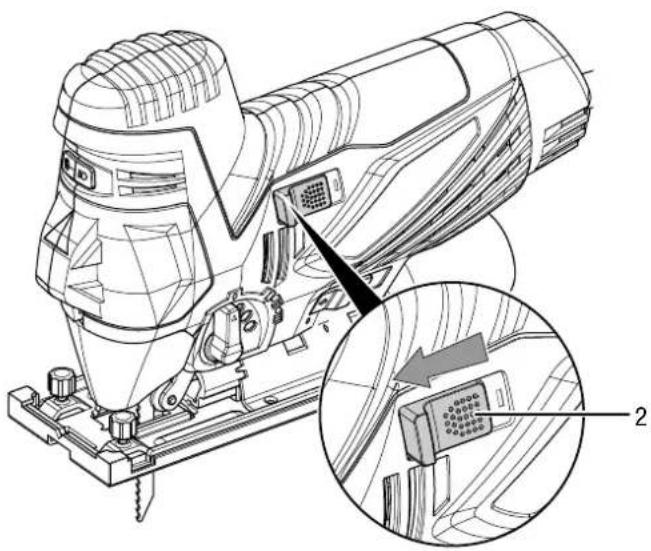

Gerät ein- und ausschalten

Tragen Sie beim Arbeiten mit dem Gerät Ihre persönliche Schutzausrüstung.

1. Prüfen Sie, ob das eingespannte Sägeblatt und die eingestellte Hubzahl sowie der Pendelhub und der Schnittwinkel für die geplante Tätigkeit geeignet sind.

2. Prüfen Sie, ob das Werkstück gesichert bzw. die Arbeitsfläche entsprechend vorbereitet ist.

3. Setzen Sie die Fußplatte mit Gleitschuh (6) auf das Werkstück auf.

4. Schieben Sie den Ein-/Ausschalter (2) auf die Position 0.

Das Gerät arbeitet mit den vorher gewählten Einstellungen.

1. Schieben Sie den Ein-/Ausschalter (2) auf die Postion I, um das Gerät auszuschalten.

Spanblas-/Absaugfunktion einstellen

Sie können einstellen, ob die Späne nach vorne weggeblasen oder über einen optional anschließbaren Staubsauger abgesaugt werden.

1. Stellen Sie sicher, dass die Schutzhaube (16) montiert ist.
2. Schieben Sie den Wahlschalter Spanblas-/Absaugfunktion (4) nach links, um die Späne mit einem externen Staubsauger einzusaugen oder nach rechts, um die Späne wegzublasen.

16 4

Staubabsaugung anschließen

Sie können einen Staubsauger an das Gerät anschließen. Der im Lieferumfang enthaltene Adapter ermöglicht den Anschluss von kleineren Rohrdurchmessern.

Vorsicht

Verwenden Sie beim Absaugen von gesundheitsschädlichen oder giftigen Werkstoffen immer einen Spezialstaubsauger.

1. Schließen Sie bei Bedarf den Adapter (10) an den Anschluss für die Staubabsaugung (3) an.
2. Setzen Sie für eine optimale Absaugung nach Möglichkeit den Spanreißschutz ein.
3. Schließen Sie einen geeigneten Staubsauger (z. B. Industriestaubsauger) an die Staubabsaugung an.

1. Schieben Sie den Wahlschalter Spanblas-/Absaugfunktion (4) nach links auf die Position für Staubabsaugung.

Nachbestellbares Zubehör

Warnung

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind.

Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr bedeuten.

Bezeichnung Artikelnummer
Stichsägeblätter-Set für Holz, 10-teilig 6.21	5.001.101
Stichsägeblätter-Set für Metall, 10-teilig 6.21	5.001.131

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Tätigkeiten zur Fehler- und Störungsbehebung, die das Öffnen des Gehäuses erfordern, dürfen nur von einem autorisierten Elektrofachbetrieb oder von Trotec durchgeführt werden.

Beim ersten Gebrauch treten leichter Rauch oder Geruch auf:

- Hierbei handelt es sich nicht um einen Fehler oder eine Störung. Nach kurzer Laufzeit verschwinden die Merkmale.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen.
• Überprüfen Sie die bauseitige Netzabsicherung.

Info

Warten Sie mindestens 10 Minuten, bevor Sie das Gerät wieder einschalten.

Das Sägeblatt wackelt:

• Achten Sie darauf, dass das Sägeblatt in den dafür vorgesehenen Aussparungen im Schnellspannfutter arretiert ist.
• Achten Sie darauf, dass das Schnellspannfutter festgestellt ist.

Das Sägeblatt dringt nicht problemlos in das zu bearbeitende Material ein bzw. Sägeleistung zu gering:

• Überprüfen Sie die eingestellte Hubzahlvorwahl, sie muss sowohl zum Sägeblatt als auch zum Material passend eingestellt werden.
• Wählen Sie eine höhere Hubzahl, indem Sie das Stellrad für die Hubzahlvorwahl nach oben drehen.
• Prüfen Sie, ob die Pendelhubeinstellung für das zu bearbeitende Material geeignet ist.
• Wenn das Sägeblatt abgenutzt ist, tauschen Sie es gegen ein neues aus.
• Prüfen Sie, ob das gewählte Sägeblatt für das zu bearbeitende Material geeignet ist.

Das Gerät wird heiß:

• Achten Sie beim Sägen darauf, nicht zu viel Druck auf das Gerät auszuüben.
• Wählen Sie eine niedrige Hubzahl, indem Sie das Stellrad für die Hubzahlvorwahl nach unten drehen.
• Prüfen Sie, ob das gewählte Sägeblatt für die durchzuführende Tätigkeit geeignet ist.
• Halten Sie die Lüftungsschlitze frei, um ein Überhitzen des Motors zu vermeiden.

Info

Warten Sie mindestens 10 Minuten, bevor Sie das Gerät wieder einschalten.

Hinweis

Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.

Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei?

Kontaktieren Sie den Kundenservice. Ggf. bringen Sie das Gerät zur Reparatur zu einem autorisierten Elektrofachbetrieb oder zu Trotec.

Wartung

Tätigkeiten vor Wartungsbeginn

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.
- Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
- Lassen Sie das Gerät vollständig abkühlen.

Warnung vor elektrischer Spannung

Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von autorisierten Fachbetrieben oder von Trotec durchgeführt werden.

Hinweise zur Wartung

Im Maschineninneren befinden sich keine vom Benutzer zu wartenden oder zu schmierenden Teile.

Reinigung

Das Gerät sollte vor und nach jedem Gebrauch gereinigt werden.

Hinweis

Das Gerät muss nach der Reinigung nicht geschmiert werden.

Warnung vor elektrischer Spannung

Es besteht Kurzschlussgefahr durch in das Gehäuse eindringende Flüssigkeiten!

Tauchen Sie das Gerät und das Zubehör nicht unter Wasser. Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen.

• Reinigen Sie das Gerät mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.
• Trocknen Sie das Gerät mit einem weichen, fusselfreien Tuch.
• Trocknen Sie die Sägeblätter mit einem weichen, fusselfreien Tuch.
• Entfernen Sie Staubablagerungen und ggf. anfallende Holzspäne bzw. Materialreste aus dem Schnellspannfutter.
• Halten Sie die Belüftungsöffnungen frei von Staubablagerungen, um ein Überhitzen des Motors zu vermeiden.

Entsorgung

Das Symbol des durchgestrichenen Mülleimers auf einem

Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sie können sich auch auf unserer Webseite www.trotec24.com über weitere, von uns geschaffene Rückgabemöglichkeiten informieren.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Konformitätserklärung

Dies ist eine inhaltliche Wiedergabe der Konformitätserklärung. Die unterschriebene Konformitätserklärung finden Sie unter https://hub.trotec.com/?id=39836.

Konformitätserklärung

Im Sinne der EG-Richtlinie Maschinen 2006/42/EG,

Anhang II Teil 1 Abschnitt A

Hiermit erklären wir, die Trotec GmbH & Co. KG, dass die nachfolgend bezeichnete Maschine entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EG-Richtlinie Maschinen i.d.F. 2006/42/EG.

Produktmodell / Produkt: PJSS 11-230V

Produkttyp: 850W Pendelhubstichsäge

Baujahr ab: 2016

Einschlägige EU-Richtlinien:

• 2014/30/EU: 29.03.2014

Angewandte harmonisierte Normen:

• EN ISO 12100:2010
• EN 55014-1:2006/A2:2011
• EN 55014-2:2015
• EN 60745-1:2009 + A11:2010
• EN 60745-2-11:2010
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Angewandte nationale Normen und technische

Spezifikationen:

- Keine

Hersteller und Name des Bevollmächtigten der technischen Unterlagen:

Trotec GmbH & Co. KG

Grebbener Straße 7, D-52525 Heinsberg

Telefon: [phone]

E-Mail: [e-mail]

Ort und Datum der Ausstellung:

Heinsberg, den 02.11.2016

Detlef von der Lieck, Geschäftsführer

Trotec GmbH & Co. KG

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
