BEDIENUNGSANLEITUNG T80 Vision Fitness

BEDIENUNGSANLEITUNG LAUFBAND

Lesen Sie vor der Verwendung dieser BEDIENUNGSANLEITUNG die TECHNISCHE ANLEITUNG LAUFBAND.

WICHTIGE SICHERHEITSHINWEISE

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF

Bei der Verwendung eines Elektrogeräts sollten stets einige grundlegende Sicherheitsvorkehrungen eingehalten werden:

Lesen Sie vor der Verwendung des Laufbands alle Anweisungen. Es obliegt dem Besitzer sicherzustellen, dass alle Benutzer des Laufbands über die Gefahren und Sicherheitsvorkehrungen informiert sind. Wenn Sie Fragen haben, nachdem Sie diese Bedienungsanleitung gelesen haben, wenden Sie sich bitte an Ihren Vision Fitness Händler.

Dieses Produkt ist für den professionellen Gebrauch bestimmt. Um Ihre Sicherheit und den Schutz der Geräte zu gewährleisten, lesen Sie alle Anweisungen vor der Inbetriebnahme.

GEFAHR

ZUR VERRINGERUNG DER STROMSCHLAGGEFAHR:

Ziehen Sie den Stecker des Laufbands immer sofort aus der Steckdose: nach dem Training, ehe Sie das Gerät reinigen oder warten und Teile ab- oder anmontieren.

ACHTUNG

ZUR VERRINGERUNG DER GEFAHR VON VERBRENNUNGEN, FEUER, STROMSCHLÄGEN ODER VERLETZUNGEN:

• Nutzen Sie das Laufband niemals, ohne vorher den Sicherheitsclip an Ihrer Kleidung zu befestigen.

• Wenn Sie in irgendeiner Form Schmerzen verspüren, insbesondere Brustschmerzen, Übelkeit, Schwindel oder Atemnot, brechen Sie das Training sofort ab und sprechen Sie vor der Wiederaufnahme mit Ihrem Arzt.

• Trainieren Sie immer in einem angenehmen Tempo.

• Tragen Sie keine Kleidung, mit der Sie eventuell am Laufband hängen bleiben könnten.
• Tragen Sie beim Training mit dem Gerät immer Sportschuhe.
  • Auf dem Laufband nicht springen.
• Wenn das Laufband in Betrieb ist, sollte sich nie mehr als eine Person darauf befinden.
• Das Gerät sollte nicht von Personen, die das angegebene Benutzergewicht überschreiten, verwendet werden. Bei Nichtbeachtung erlischt der Garantieanspruch.
• Wenn Sie das Laufdeck des Laufbands herunterlassen, warten Sie, bis die hinteren Standfüße fest auf dem Boden stehen, ehe Sie auf das Deck steigen.
• Gerät vollständig von der Stromversorgung trennen, ehe Sie es warten oder bewegen. Zur Reinigung die Oberflächen mit Seife und einem nur leicht angefeuchteten Lappen abwischen; keine Lösungsmittel verwenden. (Siehe WARTUNG)
• Wenn das Laufband eingesteckt ist, sollte es niemals unbeaufsichtigt gelassen werden. Bei Nichtverwendung des Gerätes, sowie vor dem An- oder Abmontieren von Teilen, Stecker aus der Steckdose ziehen.
• Nicht unter einer Decke oder einem Kissen verwenden. Es besteht die Gefahr einer Überhitzung, die zu einem Brand, einem Stromschlag oder Verletzungen führen kann.
• Schließen Sie dieses Trainingsgerät nur an ordnungsgemäß geerdete Steckdosen an.
• Kippen Sie das Gerät niemals zur Seite.

ACHTUNG

ZUR VERRINGERUNG DER GEFAHR VON VERBRENNUNGEN, FEUER, STROMSCHLÄGEN ODER VERLETZUNGEN:

• Haustiere und Kinder unter 14 Jahren sollten KEINESFALLS näher als 3 m an das Gerät herangelassen werden.
• Kinder unter 14 Jahren sollten KEINESFALLS das Laufband verwenden.
• Kinder über 14 Jahren sollten das Laufband nur unter Aufsicht eines Erwachsenen verwenden.
• Das Laufband ausschließlich bestimmungsgemäß entsprechend den Beschreibungen der TECHNISCHEN ANLEITUNG und DER BEDIENUNGSANLEITUNG verwenden.
• Verwenden Sie kein anderes als das vom Hersteller empfohlene Zubehör. Zubehörteile können zu Verletzungen führen.
• Das Laufband keinesfalls verwenden, wenn das Netzkabel oder der Stecker beschädigt ist, wenn es nicht einwandfrei funktioniert, fallen gelassen, beschädigt oder nass geworden ist.
• Netzkabel von heißen Oberflächen fernhalten. Das Gerät nicht am Netzkabel tragen oder das Kabel als Griff verwenden.
• Betreiben Sie das Laufband niemals mit blockierter Luftöffnung. Halten Sie die Luftöffnung sauber, frei von Flusen, Haaren und Ähnlichem.
• Zur Vermeidung von Stromschlägen keine Gegenstände in irgendeine Öffnung fallen lassen oder einführen.
• Nicht in Räumen verwenden, in denen Aerosole/Aerosolsprays eingesetzt oder Sauerstoff verabreicht werden.
• Zum Abschalten alle Bedienelemente auf „Aus“ stellen, dann Stecker aus der Steckdose ziehen.
• Verwenden Sie das Laufband ausschließlich in temperaturkontrollierten Räumen, also insbesondere nicht in Garagen, auf Veranden, in Poolräumen, Badezimmern, auf Einstellplätzen oder im Freien. Bei Nichtbeachtung kann der Garantieanspruch erlöschen.
• Dieses Laufband ist nur für die private Verwendung zu Hause gedacht. Setzen Sie das Laufband nicht gewerblich, zur Vermietung, im Rahmen von Schulen oder sonstigen Einrichtungen ein. Bei Nichtbeachtung erlischt der Garantieanspruch.
  • Die Abdeckung der Konsole nicht abmontieren. Die Wartung sollte nur von zugelassenen Servicetechnikern durchgeführt werden.

Es ist sehr wichtig, dass Ihr Laufband nur drinnen, in Räumen mit kontrollierten Umgebungsbedingungen, verwendet wird. Wenn Ihr Laufband kälteren Temperaturen oder sehr feuchter Umgebungsluft ausgesetzt wurde, dann sollten Sie sicherstellen, dass es sich vor der ersten Verwendung wieder auf Raumtemperatur erwärmt hat. Andernfalls kann es zu einem vorzeitigen Ausfall der Elektronik kommen. Die Startgeschwindigkeit beträgt 0.8 km/h. Eine zu hohe Startgeschwindigkeit kann gefährlich sein.

ERDUNGSANWEISUNGEN

GEFAHR

Wenn Sie Zweifel an der ordnungsgemäßen Erdung des Produkts haben, ziehen Sie einen qualifizierten Elektriker oder Servicetechniker hinzu. Nehmen Sie keine Änderungen an dem mit dem Gerät gelieferten Stecker vor. Wenn er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren.

Stellen Sie sicher, dass das Gerät an eine Steckdose mit der gleichen Konfiguration wie der Stecker angeschlossen wird. Bei diesem Gerät sollte kein Adapter verwendet werden.

Dieses Gerät benötigt einen separaten Stromkreis. Um festzustellen, ob es sich um einen separaten Stromkreis handelt, schalten Sie die Stromversorgung für diesen Stromkreis ab, und achten Sie darauf, ob andere Geräte ihre Stromversorgung verlieren. Wenn dies der Fall ist, wechseln Sie zu einem anderen Stromkreis.

Hinweis: Ein Stromkreis verfügt normalerweise über mehrere Steckdosen, Dieses Laufband sollte an einem mit mindestens 20 Ampere abgesicherten Stromkreis verwendet werden.

ACHTUNG

Schließen Sie dieses Trainingsgerät nur an ordnungsgemäß geerdete Steckdosen an. Betreiben sie das Gerät niemals, wenn das Kabel oder die Steckdose beschädigt sind, auch wenn es ordnungsgemäß zu funktionieren scheint. Das Gerät keinesfalls in Betrieb nehmen, wenn es beschädigt zu sein scheint oder nass geworden ist. Wenden Sie sich für Ersatzteile oder Reparaturen an einen autorisierten Vision Fitness-Händler.

GRUNDLAGEN

AUFSTELLEN DES LAUFBANDS

Stellen Sie das Laufband auf eine ebene Oberfläche. Hinter dem Gerät sollte sich ein Freiraum von etwa 200 cm befinden, neben dem Gerät jeweils 90 cm (oder die Breite Ihres Laufbands) und vor dem Gerät etwa 30,5 cm für das Zusammenklappen und das Stromkabel. Stellen Sie das Laufband so auf, dass sämtliche Belüftungs- und Luftöffnungen frei sind. Das Laufband sollte nicht in Garagen, überdachten Innenhöfen, in Wassernähe oder im Freien aufgestellt werden.

ACHTUNG - VERLETZUNGSGEFAHR

Stellen Sie sich bei der Vorbereitung des Laufbands nicht auf die Laufmatte. Stellen Sie sich auf die seitlichen Trittflächen, ehe Sie das Laufband starten. Gehen Sie erst auf der Laufmatte, wenn diese sich bereits in Bewegung gesetzt hat. Starten Sie das Laufband niemals mit hoher Geschwindigkeit und versuchen Sie nicht aufzuspringen!

VERWENDEN DES SICHERHEITSSCHLÜSSELS

Ihr Laufband startet erst, wenn der Sicherheitsschlüssel eingesteckt ist. Befestigen Sie den Clip fest an Ihrer Kleidung. Der Sicherheitsschlüssel dient zur Abschaltung des Laufbands, falls Sie stürzen sollten. Überprüfen Sie die Funktionsfähigkeit des Sicherheitsschlüssels alle 2 Wochen.

ACHTUNG

Benutzen Sie das Laufband niemals, ohne vorher den Sicherheitsclip an Ihrer Kleidung zu befestigen. Stellen Sie zuerst durch Ziehen am Sicherheitsclip sicher, dass dieser fest an Ihrer Kleidung sitzt.

12" 30,5 cm 79" 200 cm

RICHTIGER GEBRAUCH

Ihr Laufband kann hohe Geschwindigkeiten erreichen. Beginnen Sie immer mit einer langsamen Geschwindigkeit und erhöhen Sie dann schrittweise die Geschwindigkeit. Lassen Sie das eingeschaltete Laufband niemals unbeaufsichtigt. Wenn das Laufband nicht verwendet wird, ziehen Sie den Sicherheitsschlüssel ab, stellen Sie den An/Aus -Schalter auf Aus und ziehen Sie das Netzkabel aus der Steckdose. Um die optimale Funktionsfähigkeit sicherzustellen und einen vorzeitigen Ausfall der Elektronik zu vermeiden, stellen Sie sicher, dass das WARTUNGS-Programm aus dieser Anleitung eingehalten wird. Stellen Sie sich stets vorwärts und mit dem Gesicht nach vorne auf das Gerät. Versuchen Sie nicht, sich umzudrehen oder nach hinten zu sehen, während das Laufband läuft.

ACHTUNG

Unsere Laufbänder sind schwer. Seien Sie vorsichtig und besorgen Sie sich, wenn erforderlich, zusätzliche Hilfe für den Transport. Achten Sie darauf, dass das Laufband vollständig zum Stillstand gekommen ist, bevor Sie es bewegen. Betreiben Sie das Laufband niemals im zusammengeklappten Zustand. Bewegen und transportieren Sie das Laufband nur in senkrechter, zusammengeklappter Position bei eingerasteter Verriegelung. Bei Nichtbeachten dieser Anweisungen besteht Verletzungsgefahr.

NIVEAUAUSGLEICH DES LAUFBANDS

Für eine optimale Verwendung sollte Ihr Laufband waagerecht ausgerichtet sein. Wenn Sie Ihr Laufband an dem Ort aufgestellt haben, an dem Sie es benutzen wollen, stellen Sie einen oder beide Justierfüße unten am Rahmen des Laufbands so ein, dass das Gerät waagerecht steht. Die Verwendung einer Wasserwaage ist empfehlenswert. Wenn das Laufband nicht waagerecht steht, kann es sein, dass die Laufmatte nicht richtig läuft. Wenn Sie Ihr Laufband ausgerichtet haben, verriegeln Sie die Justierfüße, indem Sie die Muttern gegen den Rahmen festziehen.

HÖHE EINSTELLEN

EINSTELLUNG VERRIEGELN

SPANNEN DER LAUFMATTE

VORSICHT

Die Laufmatte darf sich während dem Spannen nicht bewegen. Wenn Sie die Laufmatte zu stark spannen, kann dies zu einer übermäßigen Abnutzung des Laufbands und der einzelnen Komponenten führen. Spannen Sie die Laufmatte niemals zu fest.

Wenn Sie beim Laufen auf dem Laufband das Gefühl haben zu rutschen, muss die Laufmatte neu gespannt werden. In den meisten Fällen hat sich die Laufmatte durch die Benutzung gedehnt, was zum Verrutschen der Laufmatte führt. Dieser Vorgang ist normal und üblich. Um das Verrutschen zu vermeiden, schalten Sie das Laufband aus und spannen Sie die beiden hinteren Einstellschrauben mit Hilfe des beiliegenden Inbusschlüssels, indem Sie eine Vierteldrehung nach rechts (im Uhrzeigersinn) durchführen (s. Abbildung). Schalten Sie das Laufband wieder ein und prüfen Sie das Verrutschen. Wiederholen Sie den Vorgang, wenn nötig, aber drehen Sie die Einstellschrauben niemals mehr als eine Vierteldrehung pro Vorgang. Die Laufmatte ist korrekt gespannt, wenn das Rutschgefühl verschwunden ist.

Für weitere Informationen nehmen Sie bitte Kontakt zu unserem Kundenservice auf. Kontaktinformationen finden Sie auf der Rückseite.

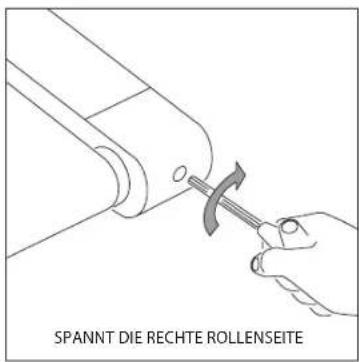

SPANNT DIE RECHTE ROLLENSEITE

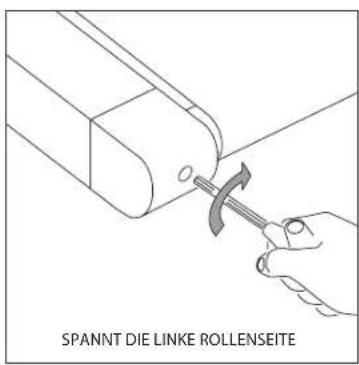

SPANNT DIE LINKE ROLLENSEITE

ZENTRIEREN DER LAUFMATTE

VORSICHT

Lassen Sie das Laufband während dem Zentrieren nicht schneller als mit 4 km/h / 3 mph laufen. Finger, Haare und Kleidung stets von der Laufmatte fernhalten.

Wenn die Laufmatte zu weit rechts ist: Verwenden Sie den beiliegenden Inbusschlüssel und lassen Sie das Laufband mit 4 km/h / 3 mph laufen, drehen Sie die linke Einstellschraube eine Vierteldrehung gegen den Uhrzeigersinn und warten Sie ab, bis sich die Laufmatte von selbst zentriert. Wiederholen Sie den Vorgang, wenn nötig, bis die Laufmatte bei der Benutzung zentriert bleibt.

Wenn die Laufmatte zu weit links ist: Verwenden Sie den beiliegenden Inbusschlüssel und lassen Sie das Laufband mit 4 km/h / 3 mph laufen, drehen Sie die linke Einstellschraube eine Vierteldrehung im Uhrzeigersinn und warten Sie ab, bis sich die Laufmatte von selbst zentriert. Wiederholen Sie den Vorgang, wenn nötig, bis die Laufmatte bei der Benutzung zentriert bleibt.

• Wenn Sie merken, dass die Laufmatte rutscht, weil sie zu locker ist, zentrieren Sie zuerst und spannen Sie sie dann so fest wie nötig.
• Entfernen Sie die Endkappen, um besseren Zugang zu den Einstellschrauben zu bekommen.

Für weitere Informationen nehmen Sie bitte Kontakt zu unserem Kundenservice auf. Kontaktinformation auf der Rückseite der Bedienungsanleitung.

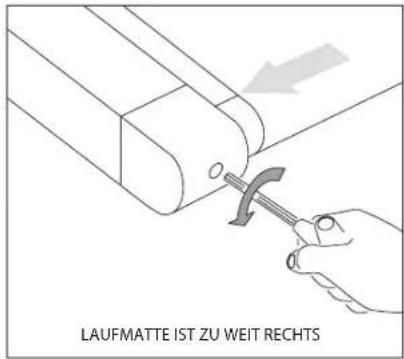

LAUFMATTE IST ZU WEIT RECHTS

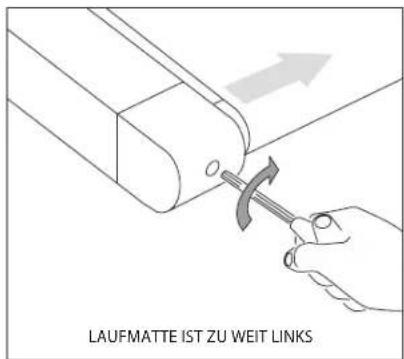

LAUFMATTE IST ZU WEIT LINKS

VERWENDEN DER HERZFREQUENZFUNKTION

Legen Sie Ihre Handfläche direkt auf die Handpulsgriffe der Handläufe. Damit Ihr Puls gemessen wird, müssen Sie die Griffe mit beiden Händen umfassen. Zur Pulsmessung sind fünf aufeinander folgende Herzschläge (15-20 Sekunden) erforderlich. Umfassen Sie die Handpulsgriffe nicht zu fest. Wenn Sie die Griffe zu stark festhalten, kann es zu einem Anstieg des Blutdrucks kommen. Halten Sie die Griffe locker umfasst. Wenn Sie die Handpulsgriffe durchgehend umfasst halten, kann es zu unregelmäßigen Anzeigewerten kommen. Reinigen Sie die Pulssensoren, um die durchgehende Aufrechterhaltung des Kontakts zu gewährleisten.

Bei der Herzfrequenz-Funktion dieses Geräts handelt es sich nicht um ein medizinisches Instrument. Die Systeme zur Überwachung der Herzfrequenz können ungenau arbeiten. Übermäßiges Training kann zu schweren Verletzungen oder zum Tod führen. Bei Ohnmachtsgefühlen das Training unverzüglich beenden. Die Handpulsgriffe ermöglicht eine relative Schätzung Ihrer tatsächlichen Herzfrequenz. Sie sollten sich jedoch, wenn genaue Daten erforderlich sind, nicht auf diese Messung verlassen. Bei manchen Personen, z.B. Teilnehmern eines kardiologischen Reha-Programms, ist gegebenenfalls ein alternatives System zur Überwachung der Herzfrequenz, wie ein Arm- oder Brustgurt, empfehlenswert. Zahlreiche Faktoren, wie die Bewegungen des Benutzers des Gerätes, können die Genauigkeit der Herzfrequenz-Messungen beeinflussen. Die Herzfrequenzmessungen sind nur als Trainingshilfe zur Feststellung der allgemeinen Pulsentwicklung gedacht. Bitte sprechen Sie mit Ihrem Arzt.

VORSICHT

Stellen Sie sich immer auf die Trittflächen und bleiben Sie ruhig stehen, wenn Sie Ihren Puls messen. Eine Überprüfung der Herzfrequenz während Sie sich bewegen kann zu ungenauen Messungen führen. Drücken Sie nicht zu fest auf den Sensor, da dies den Sensor beschädigen könnte.

TELEMETRISCHER BRUSTGURT ZUR HERZFREQUENZMESSUNG

In Verbindung mit einem kabellosen Herzfrequenzempfänger können Sie ihre Herzfrequenz drahtlos auf das Laufband übertragen und anzeigen lassen. Bei allen Konsolen, bis auf der bei CLASSIC Konsole, wird ein Brustgurt mitgeliefert.

Bevor Sie den kabellosen Brustgurt anlegen, sollten Sie die zwei Gummielektroden mit Wasser anfeuchten. Zentrieren Sie den Brustgurt genau unterhalb Ihrer Brustmuskeln, direkt über dem Brustbein mit dem Logo nach oben.

HINWEIS: Der Brustgurt muss fest sitzen und richtig ausgerichtet sein, um genaue und regelmäßige Messungen zu ermöglichen. Sitzt der Brustgurt zu locker oder an der falschen Stelle, können die Pulsmessungen ungleichmäßig oder unregelmäßig ausfallen.

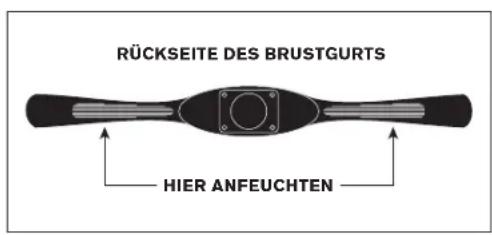

RÜCKSEITE DES BRUSTGURTS HIER ANFEUCHTEN

LOGO

FEHLERBEHEBUNG & WARTUNG

EMPFOHLENE REINIGUNGSTIPPS

A Verwenden Sie ein weiches, sauberes Baumwolltuch. KEINESFALLS Papierhandtücher benutzen, um Oberflächen auf dem Laufband zu reinigen. Papierhandtücher scheuern und können die Oberflächen beschädigen.
B Verwenden Sie eine milde Seifenlösung und ein feuchtes Tuch. Verwenden Sie KEINE Ammoniak Reiniger. Das verursacht Verfärbungen des Aluminium und Kunststoffen, wenn sie in Kontakt kommen.
C Schütten Sie kein Wasser oder Reinigungsmittel auf den Untergrund. Dies kann zu einem Stromschlag führen.
D Reinigen Sie die Konsole und Seitenschienen nach jedem Gebrauch.
E Achten Sie darauf, alle Hindernisse, inkl. Netzkabel, aus dem Bewegungsweg der Rollen zu entfernen.
F Monatlich: Ziehen Sie den Stecker vom Laufband und entfernen Sie die Motorabdeckung. Überprüfen Sie das Laufband auf Fremdkörper und reinigen Sie es mit einem trockenen Tuch oder einer kleinen Staubsaugerdüse.

ACHTUNG: Schließen Sie das Laufband nicht an den Strom an, bevor die Motorabdeckung wieder befestigt ist.

WARNUNG: Holen Sie sich gegebenenfalls für den Aufbau und Bewegung des Laufbands Hilfe, um Schäden am Gerät oder Verletzungen zu vermeiden

LAUFDECK- UND LAUFMATTEN- AUSTAUSCH

Die häufigsten Verschleißelemente des Laufbands sind die Deck- und Matten - Kombination. Wenn diese beiden Elemente nicht ordnungsgemäß gewartet werden, können diese Schäden an anderen Komponenten verursachen. Dieses Produkt ist mit einem modernen wartungsfreien Schmiersystem ausgestattet. Das Laufbanddeck benötigt keine Wartung, außer Reinigung und Nachspannen der Laufmatte.

ACHTUNG: Lassen Sie das Laufband nicht während der Reinigung des Decks und Matte laufen. Dies kann zu schweren Verletzungen führen und das Gerät beschädigen.

Pflegen Sie das Deck und die Matte durch Abwischen der Seiten mit einem sauberen Tuch. Der Benutzer kann auch beidseitig bis zu 5 cm unter den Riemen jeglichen Staub oder Schmutz abwischen und entfernen.

Das Deck kann umgedreht und neu installiert oder von einem autorisierten Service-Techniker ersetzt werden. Bitte wenden Sie sich für weitere Informationen an Vision Fitness.

WARNUNG

Um die Stromzufuhr von dem Laufband zu unterbrechen, müssen Sie den Stecker aus der Steckdose ziehen.

AUF DEFEKTE TEILE ÜBERPRÜFEN

KEINESFALLS defekte, abgenutzte oder gebrochene Teile benutzen. Benutzen Sie nur Ersatzteile von Vision Fitness.

PFLEGEN SIE ETIKETTEN UND TYPENSCHILDER

Keine Etiketten aus irgendeinem Grund entfernen. Sie enthalten wichtige Informationen. Wenn diese unleserlich sind oder fehlen, wenden Sie sich für einen Ersatz an Vision Fitness oder einem autorisierten Service-Händler.

PFLEGEN SIE DAS GESAMTE GERÄT

Vorbeugende Wartung ist der Schlüssel für einen reibungslosen Bertieb und hält die Benutzerhaftung auf ein Minimum. Das Gerät muss in regelmäßigen Abständen überprüft werden. Defekte Bauteile müssen sofort ausgetauscht werden. Fehlerhafte Geräte müssen außer Betrieb gehalten werden, bis sie repariert wurden. Stellen Sie sicher, dass jede Person (en), die Anpassungen machen oder Wartungs-oder Reparaturarbeiten jeglicher Art durchführen, qualifiziert ist/ sind, dies zu tun.

Vision Fitness wird Service- und Wartungsschulungen in unserem Firmenstandort, oder in Absprache mit einem Außendienst anbieten.

PFLEGE UND WARTUNG

WIE REINIGE ICH MEINE GERÄT?

Reinigen nur mit Wasser und Seifenreiniger. Verwenden Sie niemals Lösungsmittel auf Kunststoffteilen. Sauberkeit Ihres Laufbands und seiner Benutzungsumgebung wird Wartungsprobleme und Service Anrufe minimieren. Aus diesem Grund empfiehlt der technische Kunden Support, dass der folgende Wartungsplan befolgt wird.

TÄGLICH

- Reinigen Sie die gesamte Maschine mit Wasser und einem milden Reinigungsmittel wie "Simple Green" oder anderen von Vision Fitness zugelassene Lösungen (Reinigungsmittel sollten Alkohol und Ammoniak frei sein).

AUFBAU

ACHTUNG

Esgibt einige Bereiche, denen beim Aufbau besondere Beachtung zu schenken ist. Es ist sehr wichtig, dass Sie die Aufbauanweisungen befolgen und den Festsitz aller Teile sicherstellen. Wenn die Aufbauanweisungen nicht korrekt befolgt werden, kann es sein, dass Teile des Laufbands nicht fest sitzen, locker erscheinen und störende Geräusche verursachen. Zur Vermeidung von Schäden am Laufband müssen die Aufbauanweisungen erneut durchgegangen und eventuelle Fehler behoben werden.

Ehe Sie beginnen, machen Sie die Seriennummer Ihres Laufbands auf dem weißen Barcode-Aufkleber am Hauptrahmen wie im Bild gezeigt ausfindig.

TRAGEN SIE IHRE SERIENNUMMER UND DIE MODELLBEZEICHNUNG IN DIE NACHFOLGENDEN FELDER EIN:

SERIENNUMMER:

MODELLNAME: VISION FITNESS T80 LAUFBAND

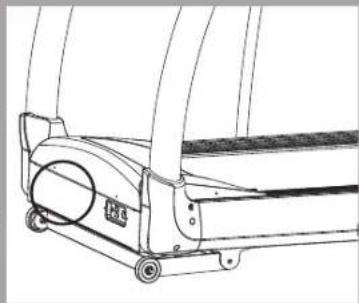

ANBRINGUNGSORT DER SERIENNUMMER

LESE-/TABLET-HALTER HALTER HANDLAUF USB-ANSCHLUSS UND IPOD-KABEL (NUR TOUCH-KONSOLE) STECKPLATZ SICHERHEITSSCHLÜSSEL HANDLÄUFE KONSOLE (ABBILDUNG: TOUCH-KONSOLE) BEDIENELEMENTE IN REICHWEITE WASSERFLASCHENHALTERUNG KONSOLENMAST AN/ AUS SCHALTER LEISTUNGSSCHUTZSCHALTER NETZKABEL TRANSPORTROLLE TRITTFLÄCHE ACHTUNG MULTIEN SERVICE UND FUS VON BEANSUCHEN TELEFIREN. STÜTZSTANGE HINTERE ROLLE EINSTELLSCHRAUBEN ZUM SPANNEN DER LAUFMATTE ENDKAPPE HINTERE ROLLEN ACHTUNG HINTIEN SERVICE UND FUS VON BEANSUCHEN TELEFIREN.

BEILIEGENDES WERKZEUG:

☐ 8 mm Inbusschlüssel T-Form
6 mm Inbusschlüssel T-Form
5 mm Inbusschlüssel T-Form
□ 5 mm Inbusschlüssel L-Form
□ 4 mm Inbusschlüssel L-Form
□ 13 mm Sechskantschlüssel
□ Schraubendreher

BEILIEGENDE TEILE:

□ 2 Konsolenmasten
2 Handläufe
□ 2 Stützstangen
□ 2 Stützstangen-Abdeckungen
□ 2 Sets Hauptrahmenabdeckung
□ 1 Konsolenhalterung
□ 1 Abdeckung Konsolenhalterung
□ 1 Wasserflaschenhalterung
□ 1 Zubehörhalterung
□ 1 Paket Befestigungsmaterial
□ 1 Sicherheitsschlüssel
□ 1 Netzkabel

SIE BENÖTIGEN HILFE?

Bei Fragen oder fehlenden Teilen, wenden Sie sich bitte an Ihren Vision Fitness-Händler.

VOR DEM AUFBAU

AUSPACKEN

Stellen Sie die Laufband-Verpackung auf eine flache und ebene Oberfläche. Eine Schutzabdeckung für den Boden ist empfehlenswert. VORSICHT bei der Handhabung und dem Transport dieses Geräts. Nach dem Entfernen der Packgurte das Gerät nur transportieren, wenn es vollständig zusammengebaut ist. Das Gerät an seinem Einsatzort auspacken und zusammenbauen. Versuchen Sie niemals, das Laufband an einer Stelle des Steigungsrahmens festzuhalten und anzuheben oder zu bewegen. Heben Sie das Laufband im Bereich der Endkappen der hinteren Rollen an, während eine zweite Person die Verpackungsteile unter dem Laufband entfernt.

ACHTUNG

VERSUCHEN SIE NICHT DAS LAUFBAND HOCHZUHEBEN! Das Laufband nicht aus der Verpackung herausnehmen oder herausheben, ehe Sie in der Aufbauanleitung dazu aufgefordert werden. Sie können die Plastikhülle von den Konsolenmasten entfernen.

ACHTUNG

BEI NICHTBEACHTEN DIESER ANWEISUNGEN BESTEHT VERLETZUNGSGEFAHR!

HINWEIS: Stellen Sie bei jedem Aufbauschritt sicher, dass ALLE Muttern und Schrauben angebracht und leicht angezogen wurden, ehe sie EINE Schraube komplett festziehen.

HINWEIS: Etwas Schmierfett kann bei der Anbringung der Befestigungselemente hilfreich sein. Es kann jede Art von Schmierfett, wie z.B. Lithium-Schmierfett für Fahrräder verwendet werden.

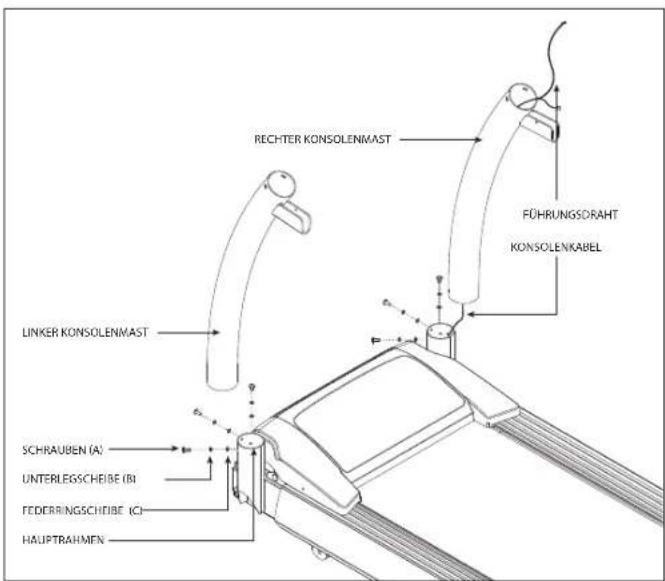

AUFBAUSCHRITT 1

SCHRAUBENTÜTE FÜR SCHRITT 1:

SCHRAUBE (A) 20 mm Anzahl: 6

FEDERRINGSCHEIBE (B) 8,2 mm Anzahl: 6

GEBOGENE UNTERLEGSCHEIBE (C) 8,4 mm Anzahl: 6

RECHTER KONSOLENMAST FÜHRUNGSDRAHT KONSOLENKABEL LINKER KONSOLENMAST SCHRAUBEN (A) UNTERLEGSCHEIBE (B) FEDERRINGSCHEIBE (C) HALIPTRAHMEN

A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 1.

B Verbinden Sie das KONSOLENKABEL mit dem FÜHRUNGSDRAHT und ziehen Sie den FÜHRUNGSDRAHT durch den RECHTEN KONSOLENMAST. Nachdem Sie den FÜHRUNGSDRAHT durch den Mast gezogen haben, sollte sich ein Ende des KONSOLENKABELS oben am Mast befinden. Entfernen und entsorgen Sie den FÜHRUNGSDRAHT.

HINWEIS: Achten Sie darauf, das Konsolenkabel nicht einzuklemmen, wenn Sie den Mast auf den Hauptrahmen setzen.

C Befestigen Sie den KONSOLENMAST mit 3 SCHRAUBEN (A), 3 FEDERRINGSCHEIBEN (B) und 3 GEBOGENEN UNTERLEGSCHEIBEN (C) am HAUPTRAHMEN.

HINWEIS: Ziehen Sie die Schrauben nicht vor Abschluss von Schritt 4 fest.

D Wiederholen Sie Schritt C auf der anderen Seite.

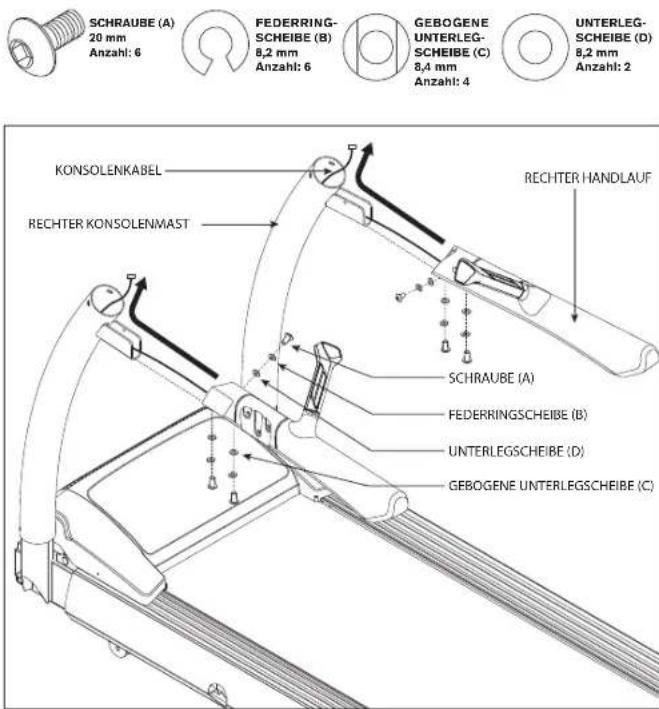

AUFBAUSCHRITT 2

SCHRAUBENTÜTE FÜR SCHRITT 2:

SCHRAUBE (A) 20 mm Anzahl: 6 FEDERRING- SCHEIBE (B) 8,2 mm Anzahl: 6 GEBOGENE UNTERLEG- SCHEIBE (C) 8,4 mm Anzahl: 4 UNTERLEG- SCHEIBE (D) 8,2 mm Anzahl: 2 KONSOLENKABEL RECHTER KONSOLENMAST RECHTER HANDLAUF SCHRAUBE (A) FEDERRINGSCHEIBE (B) UNTERLEGSCHEIBE (D) GEBOGENE UNTERLEGSCHEIBE (C)

A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 2.
B Führen Sie die KONSOLENKABEL von den HANDLÄUFEN durch und aus der Oberseite der KONSOLENMASTEN.
C Schieben Sie die HANDLÄUFE auf den KONSOLENMAST.

HINWEIS: Achten Sie darauf, die Konsolenkabel nicht einzuklemmen, wenn Sie die Handläufe befestigen.

D Befestigen Sie den rechten HANDLAUF am rechten KONSOLENMAST mit 1 UNTERLEGSCHEIBE (D), 1 FEDERRINGSCHEIBE (B) und 1 SCHRAUBE (A) von innen und 2 GEBOGENE UNTERLEGSCHEIBEN (C), 2 FEDERRINGSCHEIBEN (B) und 2 SCHRAUBEN (A) von unten.

HINWEIS: Ziehen Sie die Schrauben nicht vor Abschluss von Schritt 4 fest.

E Wiederholen Sie den Schritt auf der anderen Seite.

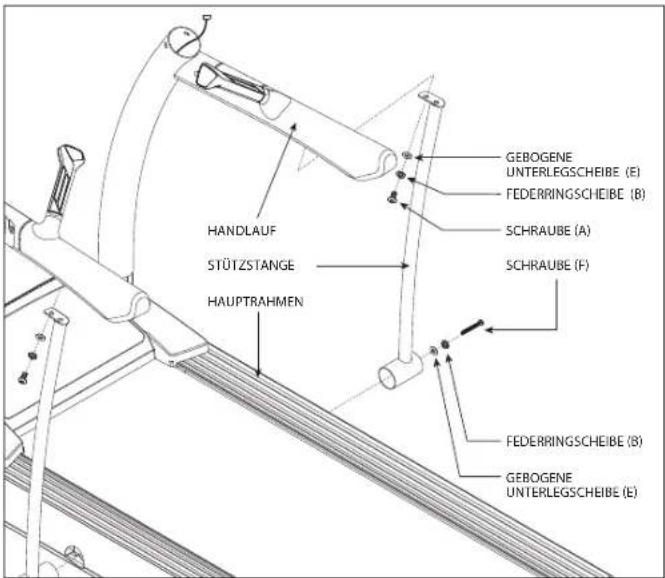

AUFBAUSCHRITT 3

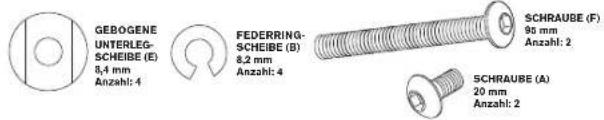

SCHRAUBENTÜTE FÜR SCHRITT 3:

GEOGENE UNTERLEG- SCHEIBE (E) 8,4 mm Anzahl: 4 FEDERRING- SCHEIBE (B) 8,2 mm Anzahl: 4 SCHRAUBE (F) 90 mm Anzahl: 2 SCHRAUBE (A) 20 mm Anzahl: 2

GEOGENE UNTERLEGSCHEIBE (E) FEDERRINGSCHEIBE (B) SCHRAUBE (A) SCHRAUBE (F) HANDLAUF STÜTZSTANGE HAUPTRAHMEN FEDERRINGSCHEIBE (B) GEOGENE UNTERLEGSCHEIBE (E)

A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 3.
B Befestigen Sie die RECHTE STÜTZSTANGE mit 1 GEBOGENEN UNTERLEGSCHEIBE (E), 1 FEDERRINGSCHEIBE (B) und 1 SCHRAUBE (F) am HAUPTRAHMEN. HINWEIS: Ziehen Sie die Schrauben nicht vor Abschluss von Schritt 4 fest.
C Befestigen Sie die rechte STÜTZSTANGE mit 1 GEBOGENEN UNTERLEGSCHEIBE (E), 1 FEDERRINGSCHEIBE (B) und 1 SCHRAUBE (A) am HANDLAUF.
D Wiederholen Sie diesen Schritt auf der anderen Seite.

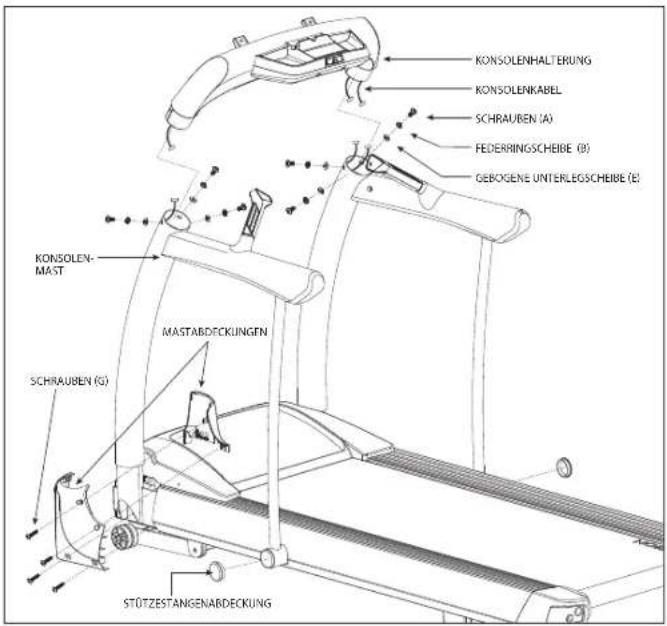

AUFBAUSCHRITT 4

SCHRAUBENTÜTE FÜR SCHRITT 4:

GEBOGENE UNTERLEG- SCHIEBE (E) 8,4 mm Anzahl: 6

FEDERRING- SCHEIBE (B) 8.2 mm Anzahl: 6

SCHRAUBE (A) 20 mm Anzahl: 6

SCHRAUBE (G) 12 mm Anzahl: 8

KONSOLENHALTERUNG KONSOLENKABEL SCHRAUBEN (A) FEDERRINGSCHEIBE (B) GEBOGENE UNTERLEGSCHEIBE (E) KONSOLEN- MAST MASTABDECKUNGEN SCHRAUBEN (G) STÜTZESTANGENABDECKUNG

A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 4.
B Setzen Sie die KONSOLENHALTERUNG vorsichtig oben auf die KONSOLENMASTEN.

HINWEIS: Achten Sie beim Befestigen der Konsole darauf keine Kabel einzuklemmen

C. Schließen Sie die KONSOLENKABEL an, stecken Sie sie vorsichtig in die KONSOLENMASTEN und schieben Sie die KONSOLENHALTERUNG in die KONSOLENMASTEN.
D Befestigen Sie die KONSOLENHALTERUNG mit 6 GEBOGENEN UNTERLEGSCHEIBEN (E), 6 FEDERRINGSCHEIBEN (B) und 6 SCHRAUBEN (A) an den KONSOLENMASTEN.

HINWEIS: Ziehen Sie alle Schrauben aus den SCHRITTEN 1-3 fest.

E Befestigen Sie die MASTABDECKUNGEN mit 4 SCHRAUBEN (G) am HAUPTRAHMEN.
F Stecken Sie die STÜTZSTANGEN- ABDECKUNGEN in die Unterseite der STÜTZSTANGEN.
G Wiederholen Sie diesen Schritt auf der anderen Seite.

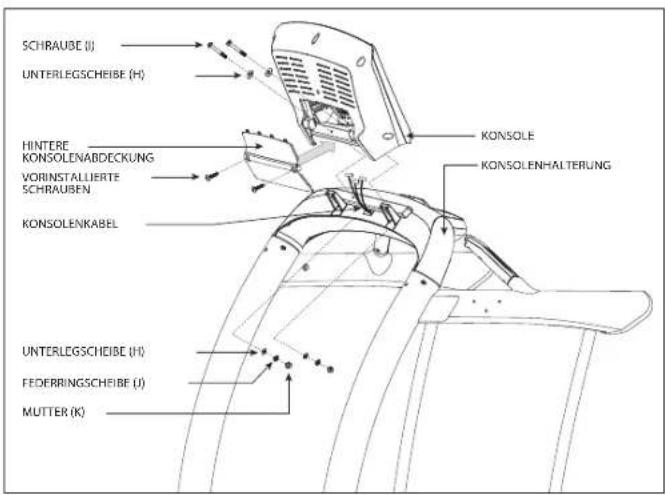

AUFBAUSCHRITT 5

SCHRAUBENTÜTE FÜR SCHRITT 5:

UNTERLEG- SCHEIDE (H) 8 mm Anzahl: 4

SCHRAUBE (I) 45 mm Anzahl: 2

FEDERRING- SCHEIBE (J) 8 mm Anzahl: 2

MUTTER (K) Anzahl: 2

SCHRAUBE (I) UNTERLEGSCHEIBE (H) HINTERE KONSOLENABDECKUNG VORINSTALLIERTE SCHRAUBEN KONSOLENKABEL UNTERLEGSCHEIBE (H) FEDERRINGSCHEIBE (J) MUTTER (K) KONSOLE KONSOLENHALTERUNG

A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 5.
B Lösen Sie die 2 VORINSTALLIERTEN SCHRAUBEN, um die HINTERE KONSOLENABDECKUNG von der KONSOLE abzunehmen
C Befestigen Sie die KONSOLE mit 2 SCHRAUBEN (I) und 2 UNTERLEGSCHEIBEN (H) von oben und 2 UNTERLEGSCHEIBEN (H), 2 FEDERRINGSCHEIBEN (J) und 2 MUTTERN (K) von unten an der KONSOLENHALTERUNG.

HINWEIS: Achten Sie beim Befestigen der Konsole darauf keine Kabel einzuklemmen

D Verbinden Sie die KONSOLENKABEL mit der KONSOLE.
E Befestigen Sie die HINTERE KONSOLENABDECKUNG wieder mit 2 VORINSTALLIERTEN SCHRAUBEN an der KONSOLE.

AUFBAUSCHRITT 6

KONSOLENHALTERUNG ABDECKUNG KONSOLENHALTERUNG SCHRAUBEN (L) HANDLAUF WASSERFLASCHEN- HALTERUNG SCHRAUBEN (M)

A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 6.

B Befestigen Sie die ABDECKUNG DER KONSOLENHALTERUNG mit 4 SCHRAUBEN (L) an der KONSOLENHALTERUNG.

C Befestigen Sie die WASSERFLASCHENHALTERUNG und die ZUBEHÖRHALTERUNG mit 6 SCHRAUBEN (M) an der linken und rechten HANDLAUF.

WICHTIG

Dieses Laufband verfügt über ein vorgewachste Laufmatte und sollte nicht geschmiert werden. Das Schmieren der Laufmatte kann Schäden verursachen, die nicht unter die Garantie fallen.

AUFBAU ABGESCHLOSSEN!

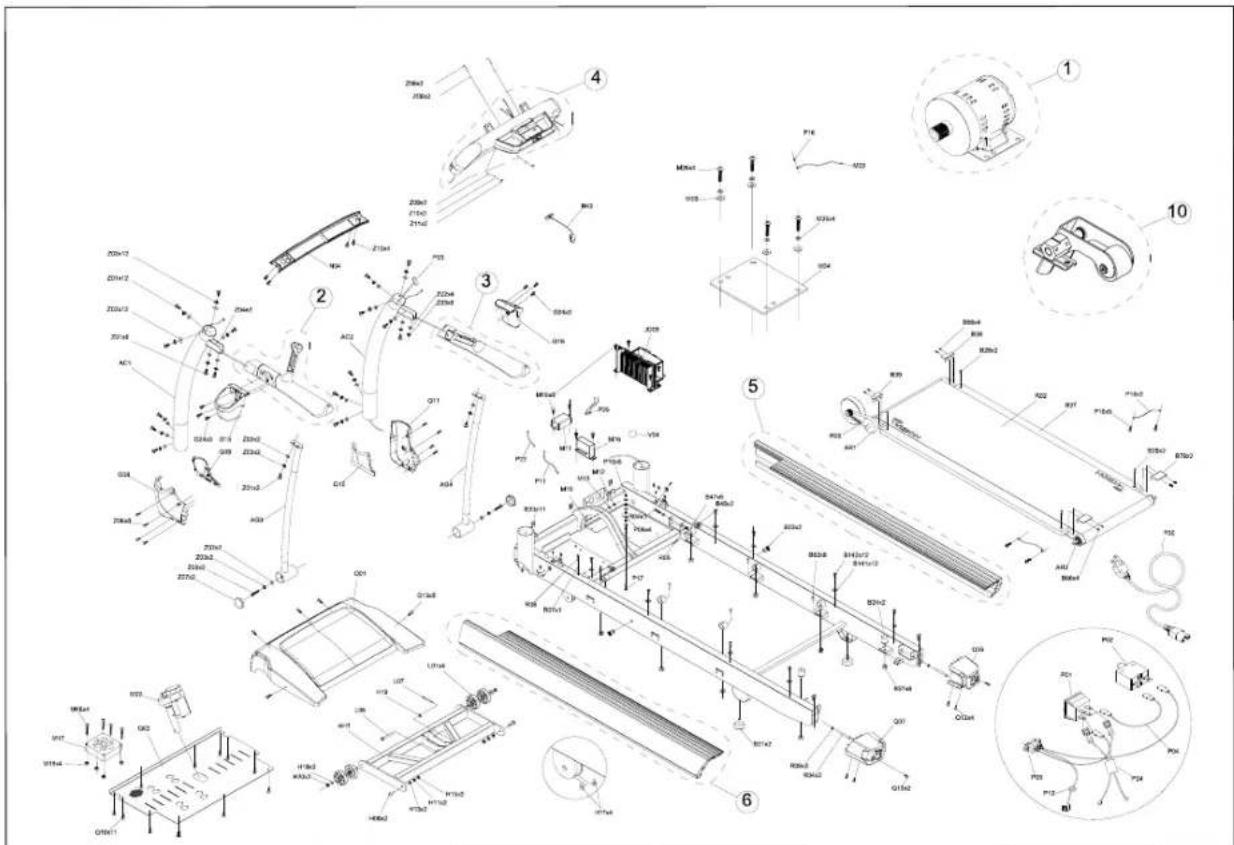

T80 EXPLOSIONSZEICHNUNG

Siehe KONSOLENBEDIENUNGSANLEITUNG zu folgenden Themen:

• KONSOLENBEDIENUNG
• KONSOLENANZEIGE INFORMATION
• PROGRAMMINFORMATION
• NIKE + IPOD BEDIENUNG
• PASSPORT PLAYER INFORMATION

GARANTIEBESTIMMUNGEN

MAXIMALES BENUTZERGEWICHT = 182 Kilogramm

Alle Hinweise zu unseren Garantiebestimmungen finden Sie auf der Garantie- und Service-Karte. Sollte diese fehlen, fordern Sie diese bitte unter der Rufnummer 02234-9997-100 an.

DE: Entsorgungshinweis

Vision Fitness - Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

GB: Waste Disposal

Allgemeine Informationen:

Telefon: [phone]

Email: [e-mail]

Technik-Hotline:

Telefon: [phone]

Email: [e-mail]

Telefax: 02334-9997-200

www.visionfitness.eu
