BEDIENUNGSANLEITUNG KOB25722XK ZANKER

Benutzerin- formation

Backofen

Oven

Contents

Safety information.2._

Safety instructions.3._

Product description 5._

Control panel.5._

Before first use.6._

Daily use.6._

Clock functions 7._

Sicherheitshinweise 22 ____
Sicherheitsanweisungen 23. ____
Gerätebeschreibung.26
Bedienfeld 26
Vor der ersten Inbetriebnahme 27 ____
Täglicher Gebrauch 27 ____
Uhrfunktionen 28 ____

Verwendung des Zubehörs 30 ____
Zusatzfunktionen 30 ____
Tipps und Hinweise 31 ____
Reinigung und Pflege 38 ____
Fehlersuche 41 ____ ____ ____ ____ ____
Montage_41
Energieeffizienz 42 ____ ____ ____ ____ ____

Änderungen vorbehalten.

⚠ Sicherheitshinweise

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

Allgemeine Sicherheit

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.
- Ziehen Sie bitte vor jeder Wartungsmaßnahme den Netzstecker aus der Steckdose.
- Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie keine scharfe Scheuermittel oder Metallschwämmchen zum Reinigen der Glastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

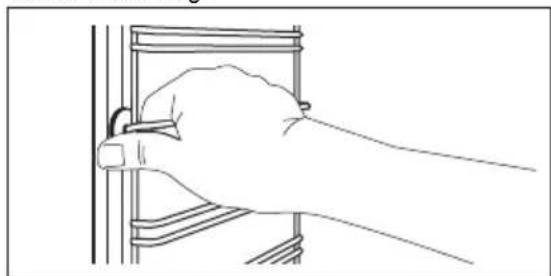

- Ziehen Sie die Einhängegitter erst vorne und dann hinten von der Seitenwand weg und nehmen Sie sie heraus. Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.
- Gemäß den Verdrahtungsregeln muss bei Festverdrahtung eine Vorrichtung zur Trennung des Gerätes von der Spannungsversorgung vorhanden sein.

Sicherheitsanweisungen

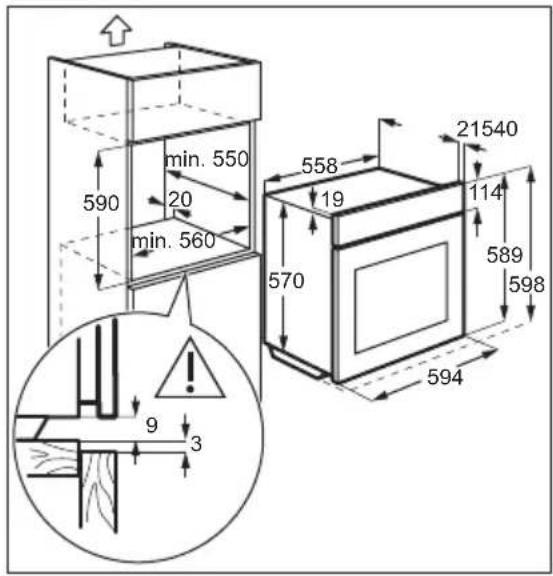

Montage

WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  • Ziehen Sie das Gerät nicht am Griff.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss an die Stromversorgung angeschlossen werden.

Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
  • Das Gerät entspricht den EC-Richtlinien.

Verwendung

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Üben Sie keinen Druck auf die geöffnete Gerätetür aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Wenn Sie Zutaten mit Alkohol verwenden, kann ein Alkohol-Luftgemisch entstehen.
• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Gerät gelangen.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät.

WARNUNG! Risiko von Schäden am Gerät.

- Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:

• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Garraums.
  – Füllen Sie kein Wasser in das heiße Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
  – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Email- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
  • Die Backofentür muss beim Betrieb geschlossen sein.

• Ist das Gerät hinter einer Möbelfront (z.B. einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollständig abgekühlt ist.

Reinigung und Pflege

WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel,

scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
- Falls Sie ein Backofenspray verwenden, befolgen Sie die Anweisungen auf der Verpackung.
- Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

Innenbeleuchtung

WARNUNG! Stromschlaggefahr.

• Die Leuchtmittel oder die Halogenlampe in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie diese nicht für die Raumbeleuchtung.
- Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen.
- Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere im Gerät einschließen.

Allgemeine Übersicht

1 43 52 7 8 9 10 11 12 4 3 2 1

Zubehör

• Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

Bedienfeld

1 Bedienfeld
2 Betriebskontrolllampe/-symbol
3 Einstellknopf für die Ofenfunktionen
4 Display
5 Einstellknopf (für die Temperatur)
6 Temperaturanzeige/-symbol
7 Lüftungsöffnungen für das Kühlgebläse
8 Heizelement
9 Backofenbeleuchtung
10 Ventilator
11 Einhängegitter, herausnehmbar
12 Einschubebenen

- Backblech

Für Kuchen und Plätzchen.

Tasten

Sensorfeld/Taste Funktion Beschreibung
—	MINUS Einstellen der Zeit.
💡	UHR Einstellen einer Uhrfunktion.
+	PLUS Einstellen der Zeit.

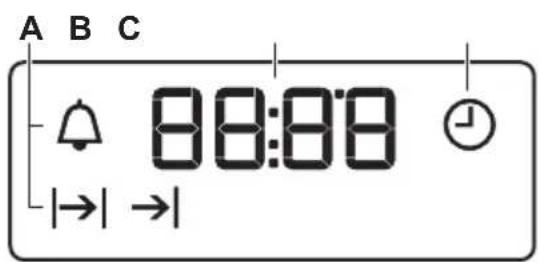

Display

A. Uhrfunktionen
B. Timer
C. Uhrfunktion

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Einstellen der Tageszeit siehe Kapitel „Uhrfunktionen“.

Erste Reinigung

Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.

Siehe Kapitel „Reinigung und Pflege“.

Reinigen Sie den Backofen und die Zubehörteile vor der ersten Inbetriebnahme.

Setzen Sie das Zubehör und die herausnehmbaren Einhängegitter wieder in ihrer ursprünglichen Position ein.

Vorheizen

Heizen Sie den leeren Backofen vor der ersten Inbetriebnahme vor.

Täglicher Gebrauch

1. Stellen Sie die Funktion ein Stellen Sie die Höchstemperatur ein.
2. Lassen Sie den Backofen 1 Stunde lang eingeschaltet.
3. Stellen Sie die Funktion . Stellen Sie die Höchsttemperatur ein.
4. Lassen Sie den Backofen 15 Minuten lang eingeschaltet.
5. Schalten Sie den Backofen aus und lassen Sie ihn abkühlen.

Das Zubehör kann heißer werden als bei normalem Gebrauch. Der Backofen kann Geruch und Rauch verströmen. Sorgen Sie für eine ausreichende Raumbelüftung.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

Einstellen einer Ofenfunktion

1. Drehen Sie den Backofen-Einstellknopf auf eine Ofenfunktion.
2. Drehen Sie den Wahlknopf, um die Temperatur auszuwählen.
   Die Lampe leuchtet, während der Ofen in Betrieb ist.
3. Um den Backofen auszuschalten, drehen Sie den Backofen-Einstellknopf in die Position Aus.

Ofenfunktionen

Ofenfunktion Anwendung

Stellung Aus

Der Backofen ist ausgeschaltet.

Ofenfunktion Anwendung

Umluft

Zum Braten oder zum Braten und Backen von Speisen mit derselben Gartemperatur auf mehreren Ebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt.

Ober-/Unter- hitze (Ober-/ Unterhitze)

Zum Backen und Braten auf einer Ebene.

Unterhitze

Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.

Heißluftgrillen

Zum Braten größerer Fleischstücke oder von Geflügel mit Knochen auf einer Einschubebene. Zum Gratinieren und Überbacken.

Ofenfunktion Anwendung
Grillstufe 2	Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten von Brot.
Grillstufe	Zum Grillen flacher Lebensmitteln und zum Toasten von Brot.
Feuchte heißluft	Diese Funktion ist entwickelt worden, um während des Garvorgangs Energie zu sparen. Die Kochanleitungen finden Sie im Kapitel "Hinweise und Tipps", Feuchte heißluft. Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Die Heizleistung kann reduziert werden. Die allgemeinen Energiesparempfehlungen finden Sie im Kapitel „Energieeffizienz“, unter Energiesparen. Diese Funktion wurde verwendet, um die Energieeffizienzklasse gemäß EN 60350-1 zu erfüllen.

Uhrfunktionen

Tabelle der Uhrfunktionen

Uhrfunktion Anwendung
➊	TAGESZEIT Einstellen, Ändern oder Abfragen der Tageszeit.
|→|	DAUER Einstellen der Einschaltdauer für das Gerät.
→|	ENDE Einstellen, wann das Gerät ausgeschaltet werden soll.
|→|→|	ZEITVORWAHL Kombinieren der Funktionen DAUER und ENDE.

Uhrfunktion Anwendung

KURZZEIT-WECKER Zum Einstellen einer Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Gerätebetrieb. Sie können den KURZZEIT-WECKER jederzeit einstellen, auch wenn das Gerät ausgeschaltet ist.

Einstellen der Uhrzeit. Ändern der Uhrzeit

Die Uhrzeit muss vor der Inbetriebnahme des Backofens eingestellt werden.

Die Anzeige blinkt, wenn Sie das Gerät an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

Stellen Sie die Uhrzeit mit + oder - ein. Nach etwa 5 Sekunden hört die Anzeige auf zu blinken und zeigt die eingestellte Uhrzeit an. Drücken Sie zum Ändern der Uhrzeit mehrmals die Taste ; bis anängt zu blinken.

Einstellen der DAUER

1. Stellen Sie eine Ofenfunktion und die Temperatur ein.
2. Drücken Sie wiederholt, bis anfängt zu blinken.
3. Die DAUER wird mit oder eingestellt. Im Display erscheint |→|
4. Nach Ablauf der Zeit blinkt und es ertönt ein akustisches Signal. Das Gerät wird automatisch ausgeschaltet.
5. Drücken Sie eine beliebige Taste, um das akustische Signal abzustellen.
6. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Einstellen von ENDE

1. Stellen Sie eine Ofenfunktion und die Temperature ein.
2. Drücken Sie wiederholt, bis anfängt zu blinken.
3. Die Zeit wird mit oder eingestellt. Im Display erscheint →
4. Nach Ablauf der Zeit blinkt → und es ertönt ein akustisches Signal. Das Gerät wird automatisch ausgeschaltet.

5. Drücken Sie eine beliebige Taste, um das Signal abzustellen.

6. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Einstellen der ZEITVORWAHL

1. Stellen Sie eine Ofenfunktion und die Temperatur ein.
2. Drücken Sie wiederholt, bis anfangt zu blinken.
3. Die DAUER wird mit oder eingestellt.
4. Drücken Sie
5. Das ENDE wird mit oder eingestellt.
6. Mit bestätigen.

Das Gerät schaltet sich später automatisch ein, gart für die eingestellte DAUER und stoppt um die eingestellte ENDE-Zeit. Nach Ablauf der eingestellten Zeit ertönt ein Signalton.

1. Das Gerät wird automatisch ausgeschaltet. Drücken Sie eine beliebige Taste, um das Signal abzustellen.
2. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Einstellen des KURZZEIT-WECKERS

1. Drücken Sie wiederholt, bis anfängt zu blinken.
2. Drücken Sie oder, um die gewünschte Zeit einzustellen.

Der Kurzzeit-Wecker wird automatisch nach fünf Sekunden eingeschaltet.

1. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal. Drücken Sie eine beliebige Taste, um das akustische Signal abzustellen.
2. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf in die Position Aus.

Ausschalten der Uhrfunktionen

1. Drücken Sie wiederholt, bis die Anzeige für die gewünschte Funktion blinkt.
2. Halten Sie — gedrückt.

Nach einigen Sekunden wird die Uhrfunktion ausgeschaltet.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Einsetzen des Zubehörs

Kombirost:

Schieben Sie den Kombirost zwischen die Führungsschienen der Einhängegitter, mit den Füßen nach unten zeigend.

Schieben Sie das Backblech zwischen die Führungsschienen der Einhängegitter.

Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Nach dem Abschalten des Backofens kann das Kühlgebläse weiterlaufen, bis der Ofen abgekühlt ist.

Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer gefährlichen Überhitzung

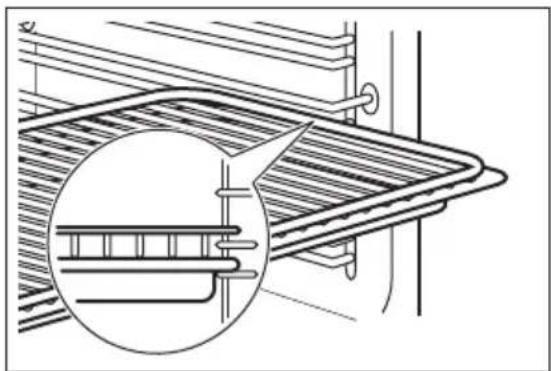

Kombirost und Backblechzusammen:

Schieben Sie das Backblech zwischen die Führungsschienen der Einhängegitter und den Kombirost in die Führungsschienen darüber.

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Diese Einkerbungen dienen auch als Kippsicherung. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der Qualität und der Menge der verwendeten Zutaten.

Garempfehlungen

Der Backofen hat vier Einschubebenen.

Die Ebenen werden vom Boden des Backofens aus gezählt.

Ihr Backofen backt oder brät unter Umständen anders als Ihr früherer Backofen. Die nachstehenden Tabellen enthalten die standardmäßigen Temperatureinstellungen, die Gardauer und die Einschubebene.

Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

Der Backofen ist mit einem speziellen System ausgestattet, das die Luft zirkulieren lässt und den Dampf ständig wiederverwendet. Mit diesem System macht das Garen mit Dampf Ihre Speisen innen weich

und außen knusprig. So verringert sich die Gardauer und der Energieverbrauch.

Backen von Kuchen

Öffnen Sie die Backofentür nicht vor Ablauf von 3/4 der Backzeit.

Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.

Garen von Fleisch und Fisch

Lassen Sie das Fleisch vor dem Anschneiden etwa 15 Minuten ruhen, damit der Fleischsaft nicht ausläuft.

Um die Rauchbildung im Backofen beim Braten zu vermindern, geben Sie etwas Wasser in die Brat- und Fettpfanne. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in die Brat- und Fettpfanne.

Garzeiten

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschritt am Anfang. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, Gardauer, usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen bei der Nutzung dieses Geräts am besten geeignet sind.

Back- und Brattabelle

Kuchen

Speise Ober-/Unterhitze Umluft Dauer (Min.) Bemerkun-						gen
	Temperatur(°C)	Einschub-ebene	Temperatur(°C)	Einschub-ebene
Rührteig 170 2 165 2 (1 und 3) 45 - 60 In einer Ku-						chenform
Mürbeteig 170 2 160 2 (1 und 3) 20 - 30 In einer Ku-						chenform
Buttermilch-Käsekuchen	170 1 165 2 70 - 80 In einer Ku-					chenform(26 cm)
Apfelkuchen 170 1 160 2 (1 und 3) 80 - 100 2 Kuchen-						formen (20cm) auf demKombirost
Strudel/Stol- len	175 2 150 2 60 - 80 Auf dem					Backblech
Marmela- denkuchen	170 2 160 2 (1 und 3) 30 - 40 In einer Ku-					chenform(26 cm)
Früchteku- chen	170 2 155 2 50 - 60 In einer Ku-					chenform(26 cm)
Biskuit (Bis- kuit ohne Butter)	170 2 160 2 90 - 120 In einer Ku-					chenform(26 cm)
Stollen/ Üppiger Früchteku- chen	170 2 160 2 50 - 60 In einer Ku-					chenform(20 cm)
Rosinenku- chen1)	170 2 165 2 20 - 30 In einer					Brotform
Kleine Ku- chen	170 3 166 3 (1 und 3) 25 - 35 Auf dem					Backblech
Plätzchen1)	150 3 140 3 (1 und 3) 30 - 35 Auf dem					Backblech
Baiser 100 3 115 3 35 - 40 Auf dem						Backblech
Rosinen- brötchen1)	190 3 180 3 80 - 100 Auf dem					Backblech
Brandteig1)	190 3 180 3 (1 und 3) 15 - 20 Auf dem					Backblech
Törtchen 180 3 170 2 25 - 35 In einer Ku-						chenform(20 cm)
Englischer Sandwich- kuchen à la Victoria	180 1 oder 2 170 2 45 - 70 Links +					rechts, Ku- chenform, 20 cm
Üppiger Früchteku- chen	160 1 150 2 110 - 120 In einer Ku-					chenform(24 cm)
Speise Ober-/Unterhitze Umluft Dauer (Min.) Bemerkun-						gen
	Temperatur(°C)	Einschub-ebene	Temperatur(°C)	Einschub-ebene
EnglischerSandwich-kuchen à laVictoria1)	170 1 160 1 50 - 60 In einer Ku-					chenform(20 cm)

1) Backofen 10 Min. vorheizen.

Brot und Pizza

Speise Ober-/Unterhitze Umluft Dauer (Min.) Bemerkun-						gen
	Temperatur(°C)	Einschub-ebene	Temperatur(°C)	Einschub-ebene
Weißbrot1)	190 1 195 1 60 - 70 1 - 2 Stück,					500 g pro Stück
Roggenbrot 190 1 190 1 30 - 45 In einer						Brotform
Brötchen1)	190 2 180 2 (1 und 3) 25 - 40 6 - 8 Bröt-					chen auf ei-nem Back-blech
Pizza1)	190 1 190 1 20 - 30 Auf einem					tiefen Blech
Scones1)	200 3 190 2 10 – 20 Auf dem					Backblech

1) Backofen 10 Min. vorheizen.

Pudding

Speise Ober-/Unterhitze Umluft Dauer (Min.) Bemerkun-						gen
	Temperatur(°C)	Einschub-ebene	Temperatur(°C)	Einschub-ebene
Nudelauflauf	180 2 180 2 40 - 50 In einer Auf-					laufform
Gemüseauf-lauf	200 2 200 2 45 - 60 In einer Auf-					laufform
Quiche 190 1	190 1 40 - 50 In einer Auf-					laufform
Lasagne 200 2 200 2 25 - 40 In einer Auf-						laufform
Cannelloni 200 2 200 2 25 - 40 In einer Auf-						laufform
YorkshirePudding1)	220 2 210 2 20 - 30 6 Pudding-					formen

1) Backofen 10 Min. vorheizen.

Fleisch

Speise Ober-/Unterhitze Umluft Dauer (Min.) Bemerkun-						gen
	Temperatur(°C)	Einschub-ebene	Temperatur(°C)	Einschub-ebene
Rindfleisch 200 2 190 2 50 - 70 Kombirost						und tiefes Blech
Schweine-fleisch	180 2 180 2 90 - 120 Kombirost					und tiefes Blech
Kalb 190 2 175 2 90 - 120 Kombirost						und tiefes Blech
Roastbeef,englisch	210 2 200 2 44 - 50 Kombirost					und tiefes Blech
Roastbeef,medium	210 2 200 2 51 - 55 Kombirost					und tiefes Blech
Roastbeef,durch	210 2 200 2 55 - 60 Kombirost					und tiefes Blech
Schweine-schulter	180 2 170 2 120 - 150 Auf einem					tiefen Blech
Schweins-haxe	180 2 160 2 100 - 120 2 Stück auf					einem tiefen Blech
Lamm 190 2 190 2 110 - 130 Keule
Hähnchen 200 2 200 2 70 - 85 ganz
Pute 180 1 160 1 210 - 240 Ganz
Ente 175 2 160 2 120 - 150 Ganz
Gans 175 1 160 1 150 - 200 Ganz
Hasenbra-ten	190 2 175 2 60 - 80 Zerlegt
Hase 190 2 175 2 150 - 200 Zerlegt
Fasan 190 2 175 2 90 - 120 Ganz

Fisch

Speise Ober-/Unterhitze Umluft Dauer (Min.) Bemerkun-						gen
	Temperatur(°C)	Einschub-ebene	Temperatur(°C)	Einschub-ebene
Forelle/Seebrasse	190 2 175 2 (1 und 3) 40 - 55 3 - 4 Fische
Thunfisch/Lachs	190 2 175 2 (1 und 3) 35 - 60 4 - 6 Filets

Grillstufe

Backofen 10 Min. vorheizen.

Nutzen Sie die dritte Einschubebene.

Stellen Sie die Temperatur auf 250 °C ein.

Speise Menge	Dauer (Min.)		1. Seite	2. Seite
	Stück	Menge (kg)
Filetsteaks	4	0.8	12 - 15	12 - 14
Beefsteaks	4	0.6	10 - 12	6 - 8
Würste	8	-	12 - 15	10 - 12
Schweinskotelett	4	0.6	12 - 16	12 - 14
Hähnchen, 2 halbe	2	1	30 - 35	25 - 30
Spieße	4	-	10 - 15	10 - 12
Hähnchenbrustfilet	4	0.4	12 - 15	12 - 14

Speise Menge Dauer (Min.)
	Stück Menge (kg) 1. Seite 2. Seite
Hamburger 6 0.6 20 - 30 -
Fischfilet 4 0.4 12 - 14 10 - 12
Belegte Toastbrote 4 - 6 - 5 - 7 -
Toast 4 - 6 - 2 - 4 2 - 3

Heißluftgrillen

Stellen Sie die Höchsttemperatur von 200 °C ein.

Nutzen Sie die dritte Einschubebene.

Speise Menge	Dauer (Min.)
	Stück	(kg)	1. Seite	2. Seite
Rollbraten (Pute)	1	1	30 - 40 20 - 30
Hähnchen (in zwei Hälften)	2	1	25 - 30 20 - 30
Hähnchenunterschenkel	6	-	15 - 20 15 - 18
Wachteln	4	0.5	25 - 30 20 - 25
Gemüsegratin	-	-	20 - 25 -
Jakobsmuscheln	-	-	15 - 20 -
Makrele	2 - 4 -	15 - 20 10 - 15
Fischscheiben	4 - 6	0.8	12 - 15 8 - 10

Feuchte heißluft

Beachten Sie für beste Ergebnisse die

unten in der Tabelle aufgeführten

Empfehlungen.

Speise	Zubehör	Temperatur (°C)	Einschub-ebene	Dauer (Min.)
Süße Brötchen, 12 Stück	Backblech oder tiefes Blech	180	2	35 - 40
Brötchen, 9 Stück	Backblech oder tiefes Blech	180	2	35 - 40
Speise Zubehör	Temperatur (°C) Einschub-		ebene	Dauer (Min.)
Pizza, gefroren, 0,35 kg	Kombirost 220 2 35 - 40
Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40
Brownie Backblech oder tiefes Blech 180 2 30 - 40
Soufflè, 6 Stück Keramikförmchen auf Kombi-rost		200 3 30 - 40
Biskuitboden Biskuitform auf Kombirost 170 2 20 - 30
Englischer Rührku-chen	Backform auf Kombirost 170 2 35 - 45
Fisch, gedämpft, 0,3 kg	Backblech oder tiefes Blech 180 3 35 - 45
Fisch, 0,2 kg Backblech oder tiefes Blech 180 3 35 - 45
Fischfilet 0,3 kg Pizzapfanne auf Kombirost 180 3 35 - 45
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech 200 3 40 - 50
Schaschlik, 0,5 kg	Backblech oder tiefes Blech 200 3 25 - 35
Plätzchen, 16 Stück	Backblech oder tiefes Blech 180 2 20 - 30
Makronen, 20 Stück	Backblech oder tiefes Blech 180 2 40 - 45
Muffins, 12 Stück	Backblech oder tiefes Blech 170 2 30 - 40
Gebäck, pikant, 16 Stück	Backblech oder tiefes Blech 170 2 35 - 45
Mürbeteiggebäck, 20 Stück	Backblech oder tiefes Blech 150 2 40 - 50
Törtchen, 8 Stück	Backblech oder tiefes Blech 170 2 20 - 30
Gemüse, ge-dämpft, 0,4 kg	Backblech oder tiefes Blech 180 3 35 - 40
Vegetarisches Omelett	Pizzapfanne auf Kombirost 200 3 30 - 45
Gemüse, mediter-ran, 0,7 kg	Backblech oder tiefes Blech 180 4 35 - 40

Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

Speise Funktion Zubehör Ein-			schub-ebene	Temperatur (°C)	Dauer (Min.) Bemerkungen
Kleiner Ku-chen	Ober-/Unter-hitze	Back-blech	3 170 20 - 30 20 kleine Kuchen auf		ein Backblech legen.
Apfelku-chen	Ober-/Unter-hitze	Kombirost 1	170 80 - 120 2 Formen	(20 cm	Durchmesser) diagonal versetzt verwenden.
Biskuitku-chen	Ober-/Unter-hitze	Kombirost 2	170 35 - 45 Kuchenform	verwen-	den (26 cm Durch-messer)
Mürbeteig-gebäck	Ober-/Unter-hitze	Back-blech	3 150 20 - 35 Backofen	10 Min.	vorheizen.
Toast 4 - 6 Stück	Grillstufe Kombirost 3 Max. 2-4	Minuten auf		der ersten Seite, 2-3 Minuten auf der zweiten Seite	Backofen 3 Min. vor-heizen.
Hamburger aus Rindfleisch 6 Stück, 0,6 kg	Grillstufe Kombirost und Fett-pfanne		3 Max. 20 - 30 Kombirost in die drit-		te und Fettpfanne in die zweite Einschub-ebene des Backofenseinschieben. Nach der Hälfte der Gardauer die Speise wenden. Backofen 3 Min. vor-heizen.

Reinigung und Pflege

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Hinweise zur Reinigung

Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Ofens.

Reinigen Sie die Metalloberflächen mit einem speziellen Reinigungsmittel.

Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen.

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches

Tuch mit warmem Wasser und etwas Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.

Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

Es kann sich Feuchtigkeit im Ofen oder an den Glastüren niederschlagen. Um die Kondensation zu reduzieren, schalten Sie den Ofen 10 Minuten vor dem Garen ein. Wischen Sie die Feuchtigkeit im Garraum nach jedem Gebrauch ab.

Öfen mit Edelstahl- oder Aluminiumfront

Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm. Trocknen Sie sie mit einem weichen Tuch ab.

Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

Reinigen der Türdichtung

Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist im Rahmen des Garraums angebracht. Nehmen Sie den Ofen nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich an den autorisierten Kundendienst.

Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss.

Entfernen der Einhängegitter

Nehmen Sie die Einhängegitter.

Vorsicht! Vorsicht beim Herausnehmen der Einhängegitter.

1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

1. Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

1 2

Führen Sie zum Einsetzen der entfernten Zubehörteile die oben beschriebenen Schritte in umgekehrter Reihenfolge durch.

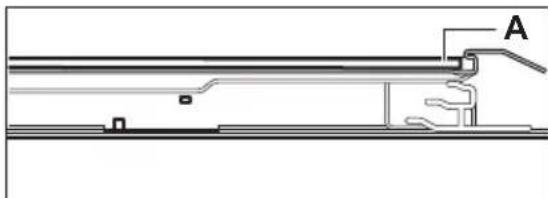

Aus- und Einbauen der Tür

Die Backofentür ist mit zwei Glasscheiben ausgestattet. Die Backofentür und die innere Glasscheibe können zur Reinigung ausgebaut werden. Lesen Sie die gesamte

Anleitung "Aus- und Einbauen der Tür", bevor Sie die Glasscheiben entfernen.

Die Backofentür kann sich schließen, wenn Sie versuchen, die innere Glasscheibe zu entfernen, bevor Sie die Backofentür abnehmen.

Vorsicht! Benutzen Sie den Backofen nicht ohne die innere Glasscheibe.

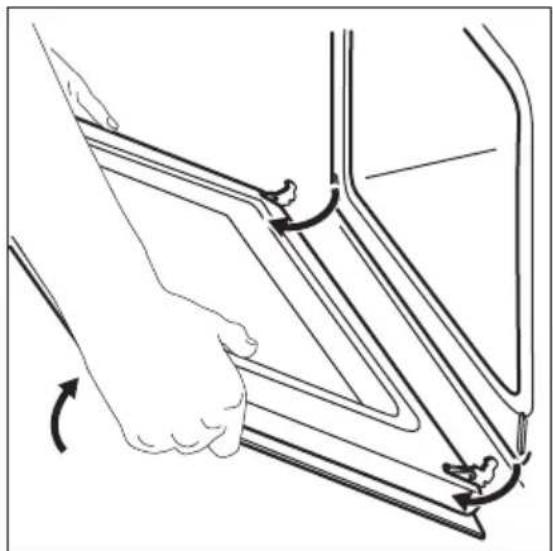

1. Öffnen Sie die Tür vollständig und fassen Sie beide Scharniere an.

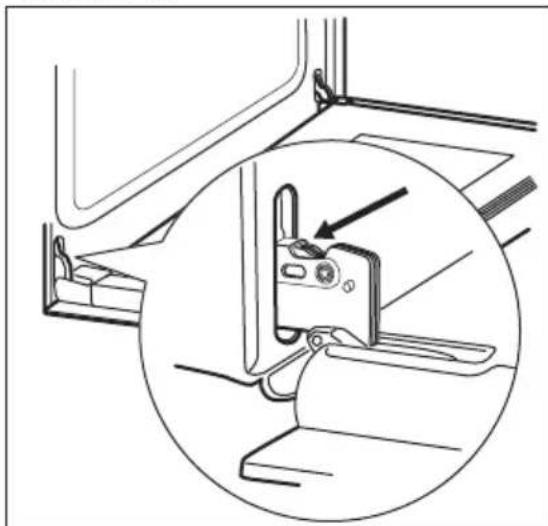

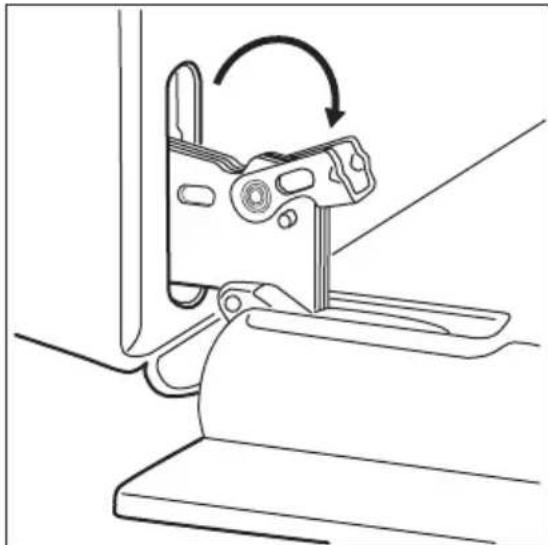

1. Heben und drehen Sie die Hebel ganz, an beiden Scharnieren.

1. Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie sie die Tür nach vorn aus der Aufnahme heraus.

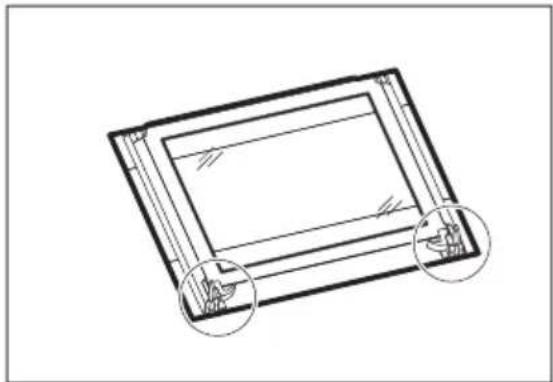

1. Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.

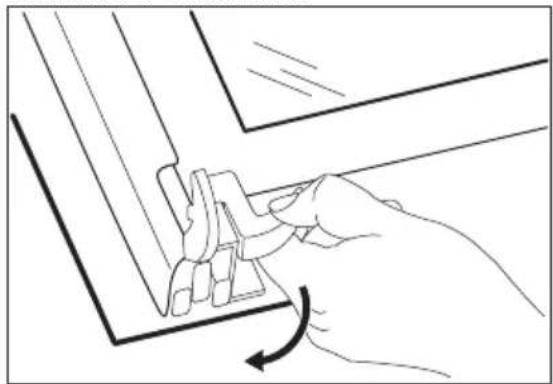

1. Lösen Sie das Verriegelungssystem, um die innere Glasscheibe zu entfernen.

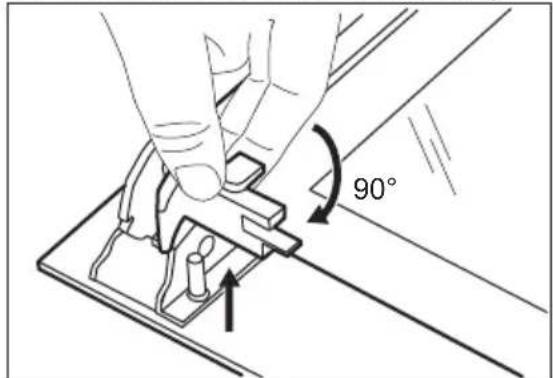

1. Drehen Sie die beiden Befestigungselemente um 90° und nehmen Sie sie aus der Halterung.

90°

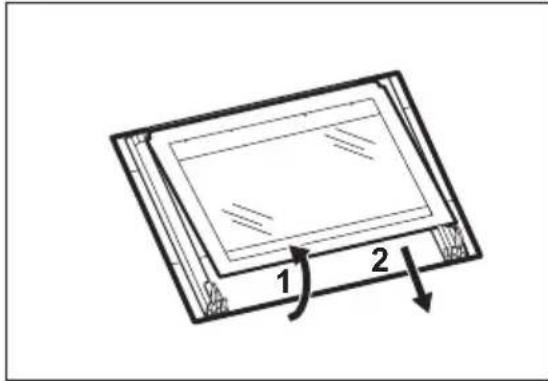

1. Heben Sie die Glasscheibe vorsichtig an und entfernen Sie sie.

1 2

1. Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Wenn die Reinigung abgeschlossen ist, bauen Sie die Glasscheibe und anschließend die Backofentür ein.

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen.

Austauschen der Lampe

WARNUNG! Stromschlaggefahr. Die Lampe kann heiß sein.

1. Schalten Sie den Backofen aus.
   Warten Sie, bis der Backofen abgekühlt ist.
2. Trennen Sie den Ofen von der Netzversorgung.
3. Breiten Sie ein Tuch auf dem Garraumboden aus.

Rückwandlampe

1. Drehen Sie die Glasabdeckung der Lampe, und nehmen Sie sie ab.
2. Reinigen Sie die Glasabdeckung.
3. Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
4. Bringen Sie die Glasabdeckung wieder an.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Was tun, wenn ...

Störung Mögliche Ursache Abhilfe
Der Backofen heizt nicht. Der Backofen ist ausgeschaltet. Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die Uhr ist nicht eingestellt. Stellen Sie die Uhr ein.
Der Backofen heizt nicht. Die erforderlichen Einstellungen wurden nicht vorgenommen.		Vergewissern Sie sich, dass die Einstellungen richtig sind.
Der Backofen heizt nicht. Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zu-gelassene Elektrofachkraft.
Die Beleuchtung funktioniert nicht. Die Lampe ist defekt. Tauschen Sie die Lampe aus.
Dampf und Kondenswasser schla-gen sich auf den Speisen und im Garraum nieder.	Die Speisen standen zu lange im Backofen.	Lassen Sie die Speisen nach Been-digung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minuten im Backofen stehen.
Das Display zeigt „12.00“ an. Es gab einen Stromausfall. Stellen Sie die Uhrzeit neu ein.

Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen, hier folgende Daten zu notieren:

Modell (MOD.)
Produktnummer (PNC)
Seriennummer (S.N.)

Montage

WARNUNG! Siehe Kapitel Sicherheitshinweise.

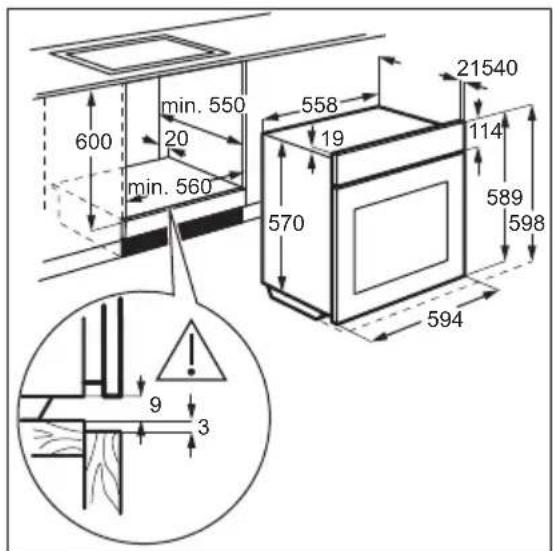

Montage

600 min. 550 20 min. 560 558 19 570 21540 114 589 598 594 9 3

min. 550 590 20 min. 560 558 19 570 21540 114 589 598 594 9 3

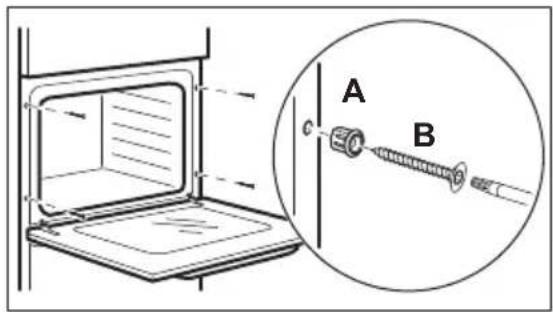

Befestigung des Geräts im Möbel

Produktdatenblatt und Informationen gemäß EU 65-66/2014

Herstellername Zanker

Modellidentifikation KOB25722XK

Elektrischer Anschluss

Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen.

Das Gerät wird ohne Netzstecker und Netzkabel geliefert.

Kabel

Einsetzbare Kabeltypen für Montage oder Austausch:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild. Weitere Informationen finden Sie in der Tabelle:

Gesamtleistung (W) Kabelquerschnitt (mm²)

maximal 1380 3 x 0.75

maximal 2300 3 x 1

maximal 3680 3 x 1.5

Die Erdleitung (gelb/grünes Kabel) muss 2 cm länger sein als die Phasenleitung und der Nullleiter (blaues und braunes Kabel).

Energieeffizienzindex 94.9
Energieeffizienzklasse A
Energieverbrauch bei Standardbeladung, Ober-/Unterhitze 0.83 kWh/Programm
Energieverbrauch bei Standardbeladung, Umluft 0.75 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Fassungsvermögen 57 l
Backofentyp Einbau-Backofen
Gewicht 26.7 kg

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften

Energie sparen

Der Backofen verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Allgemeine Tipps

Achten Sie darauf, dass die Backofentür während des Ofenbetriebs richtig geschlossen ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen

Heizen Sie, wenn möglich, den Backofen nicht vor, bevor Sie die Speisen hineingeben.

Umwelttipps

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur je nach Gardauer 3 - 10 Minuten vor Ablauf des Garvorgangs auf die Mindesttemperatur. Durch die Restwärme des Backofens werden die Speisen weiter gegart.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Halten Sie die Unterbrechungen beim Backen so kurz wie möglich, wenn Sie mehrere Backwaren gleichzeitig zubereiten.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

Feuchte heißluft

Diese Funktion ist entwickelt worden, um während des Garvorgangs Energie zu sparen.

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol

nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

www.electrolux.com/shop
