Externes Netzteil / Konformität / Pixelfehler

Informationen zu Ökodesign-Anforderungen an externe Netzteile

Name oder Handelsmarke des Herstellers, Handelsregisternummer und Anschrift	Handelsmarke: XOROHersteller: MAS Elektronik AGWeidegrund 321614 BuxtehudeDeutschlandHandelsregister Amtsgericht Hamburg HRB 74448
Modellkennung FJ-SW126G1202000E
Eingangsspannung 100 - 240 V
Eingangswechselstromfrequenz 50 Hz / 60 Hz
Ausgangsspannung 12,0 V (Gleichspannung)
Ausgangsstrom 2,0 A
Ausgangsleistung 24,0 W
Durchschnittliche Effizienz im Betrieb 88,3%
Effizienz bei geringer Last (10 %) 79,5%
Leistungsaufnahme bei Nulllast 0,07 W

Konformität

Hiermit erklärt die MAS Elektronik AG, dass der Funkanlagentyp XORO PTL 1450 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.xoro.de/downloads

Pixelfehler

Die in der folgenden Tabelle definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die erlaubten Defekte in Art und Anzahl, welche von der Gewährleistung ausgeschlossen sind.

Helle Pixel (Bright Dot) ≤ 2
Dunkle Pixel (Dark Dot)	≤ 3
Helle + Dunkle Pixel	≤ 3

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

• Der tragbare Fernseher darf nur mit der auf der Rückseite aufgedruckten Spannung betrieben werden.
  • Das mitgelieferte Netzteil darf nur mit der aufgedruckten Netzspannung betrieben werden.
• Das mitgelieferte KFZ-Anschlusskabel darf nur mit der aufgedruckten Spannung betrieben werden.
• Der tragbare Fernseher darf nur über das mitgelieferte Zubehör (Netzteil und KFZ-Anschlusskabel) mit Strom versorgt werden.
• Schützen Sie das Gerät vor hohen Temperaturen (z.B. in geparkten Fahrzeugen). Der zulässige Betriebs-Temperaturbereich liegt zwischen 5° C und 37° C; Luftfeuchte: < 90% (nicht kondensierend). Bei Temperaturen unter ca. 16° C wird der Akku langsamer geladen.
• Laden Sie den Akku mindestens alle 6 Monate auf, um Tiefentladung zu vermeiden. Die La-deelektronik des Gerätes lädt aus Sicherheitsgründen tiefentladene Akkus nicht auf.
• Der LCD-Bildschirm ist zerbrechlich. Vermeiden Sie jegliche mechanische Belastung des Bildschirms.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
  • Vermeiden Sie Hitzestau am Gerät.
  • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Der Fernseher, das Netzteil sowie der Stecker des KFZ-Anschlusskabels erwärmen sich während des Betriebs. Stellen Sie die Geräte nicht auf wärmeempfindlichen Oberflächen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Die Öffnungen müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen usw. positioniert werden.
• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Außenantenne von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• Stellen Sie keine Gegenstände auf Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große mechanische Belastungen von Kabeln, insbesondere an Buchsen und Steckern.
• Wenn Sie Stecker bzw. Steckernetzteile aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker bzw. Steckernetzteil und nicht am Kabel. Das Kabel könnte ansonsten reißen.

Sicherheitshinweise

• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Netzstecker bzw. das Steckernetzteil aus der Steckdose und den Antennenstecker aus der Antennen-/Kabel-Anschlussbuchse. Dies verhindert Schäden aufgrund von Blitzschlag/Überspannung.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollte nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose und schalten Sie das Gerät über den Hauptschalter aus.
• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlich verschluckt werden.
• Um das Gerät vollständig vom Stromnetz zu trennen muss das Stecker-Netzteil aus der Steckdose gezogen werden.

USB-Buchse

• Die USB-Buchse des Fernsehers eignet sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).
- USB-Geräte, welche einen höheren Strom als 500 mA (0,5 A) benötigen, verletzten die USB-Spezifikationen und werden eventuell nicht vom Fernseher erkannt.

Fernbedienung und Batterien

• Entfernen und erneuern Sie alte Batterien. Alte Batterien können auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
• Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
• Bei Haut-/Augenkontakt sofort einen Arzt aufsuchen.
• Halten Sie Batterien und die Fernbedienung von Kindern fern.

Beim Anschluss von Kopfhörern

- Eine andauernde Belastung durch hohe Lautstärken kann bei Verwendung eines Kopfhörers zu vorübergehendem oder dauerhaftem Gehörverlust führen. Vermeiden Sie höhere Lautstärken besonders über längere Zeiträume.

Verwendung

• Das Gerät ist für die Verwendung in Privathaushalten konzipiert.
- Kinder dürfen das Gerät nur unter der Aufsicht von Erwachsenen verwenden.
- Tabakrauch beschädigt die Elektronik des Gerätes und kann durch Ablagerungen im Bildschirm zu sichtbaren Beeinträchtigungen der Bildqualität führen. Schäden und Beeinträchtigungen durch Tabakrauch werden nicht im Rahmen der Gewährleistung behoben.

Servicefall

• Führen Sie Reparaturen niemals selbst durch, überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
  a. Wenn das Netzteil oder Netzkabel defekt ist.
  b. Wenn Gegenstände in das Gerät gefallen sind.
  c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
  d. Wenn das Gerät trotz richtiger Anwendung nicht korrekt funktioniert.
  e. Wenn das Gerät fallen gelassen wurde oder wenn das Produkt Leistungsschwankungen aufweist.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per E-Mail: [e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3/Halle1

21614 Buxtehude

Deutschland

Hinweis: Beachten Sie auch das Kapitel "Problemlösung" am Ende des Handbuchs.

Lieferumfang/Übersicht

Lieferumfang

Vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• Tragbarer Fernseher
• Fernbedienung
• Netzteil
  • KFZ-Anschlusskabel
• Antenne
• freenet TV Broschüre

Hinweis: Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich direkt an den Händler, beim dem Sie das Gerät erworben haben.

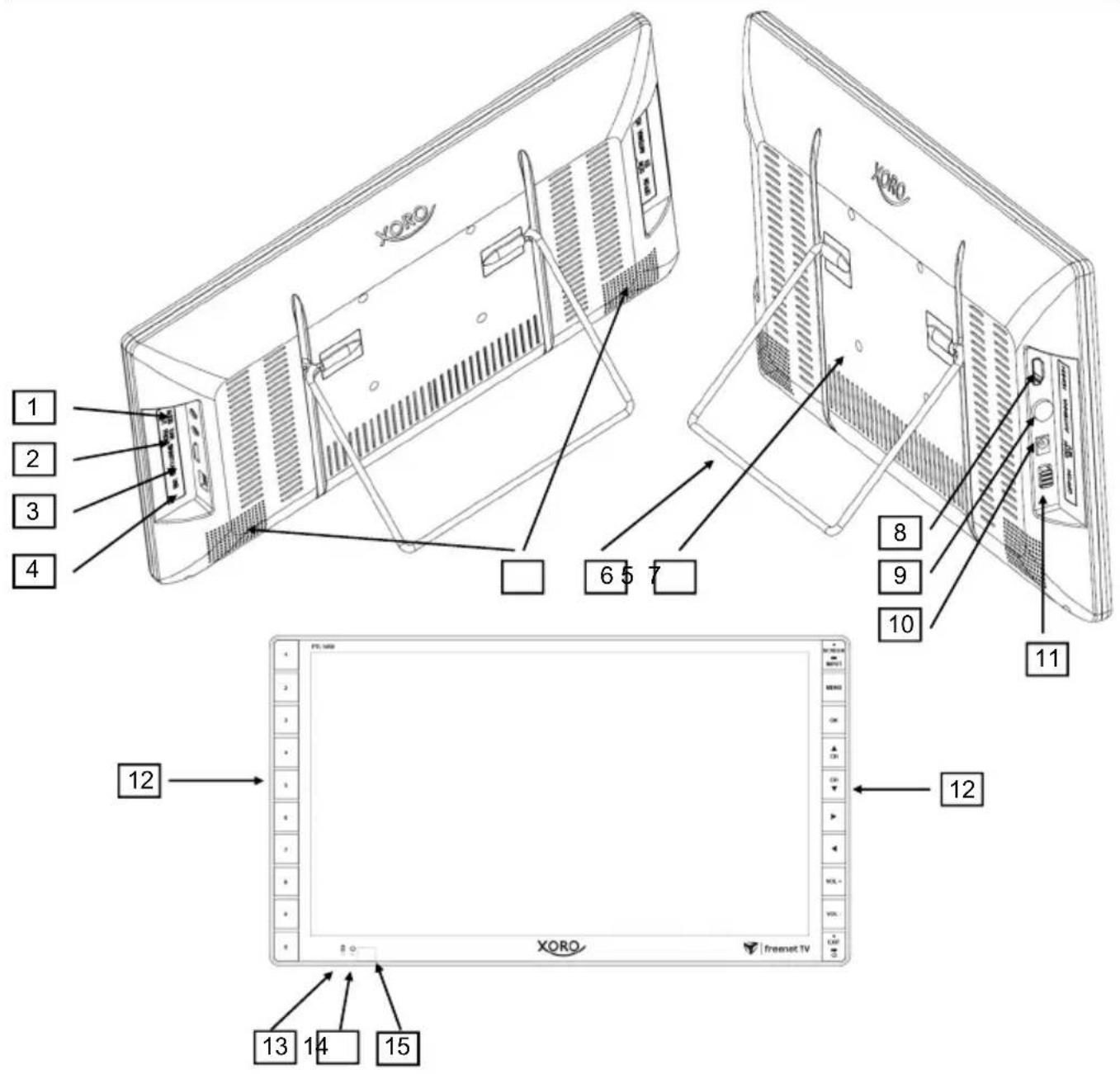

Übersicht: Hauptgerät

1 2 3 4 6 5 7 8 9 10 11 12 13 14 15 XORO freenet TV

Übersicht: KFZ-Ladekabel

Position	Beschriftung Erklärung
1	AUDIO OUT	Audioausgang
2	EAR PHONE	Kopfhörerausgang
3 SMART CARD Chipkarten-Leser (Ohne Funktion. Für eventuelle zukünftige Nutzung vorgesehen)
4	USB USB-Buchse
5	Stereo-Lautsprecher
6	Standfuß
7 Schraubgewinde (4x M4, Abstand: 75 mm, 4 mm hohe Unterlegscheiben verwenden, falls der Wandhalter auf der Standfußbefestigung aufliegt)
8	HDMI IN	HDMI-Eingang
9	ANTENNA Antennenbuchse
10 DC IN 12V Buchse für die Stromversorgung
11	OFF ON	Hauptschalter

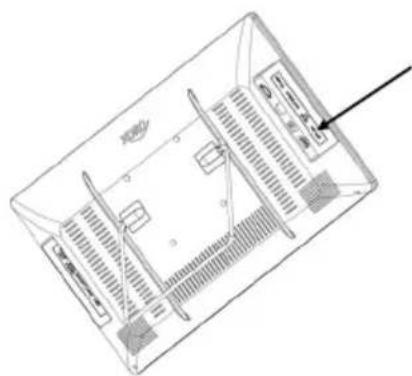

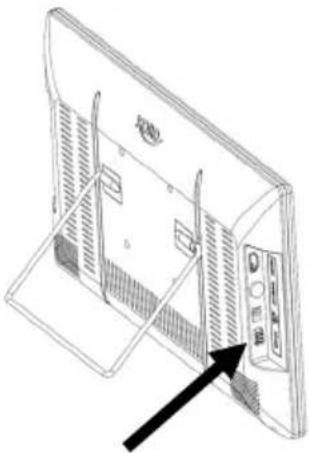

12		Gerätetasten
13	[IMAGE]	Ladezustandsanzeige
14	[IMAGE]	Betriebszustandsanzeige
15 Empfänger für Signale der Fernbedienung
16		Betriebsanzeige
17		Massekontakte

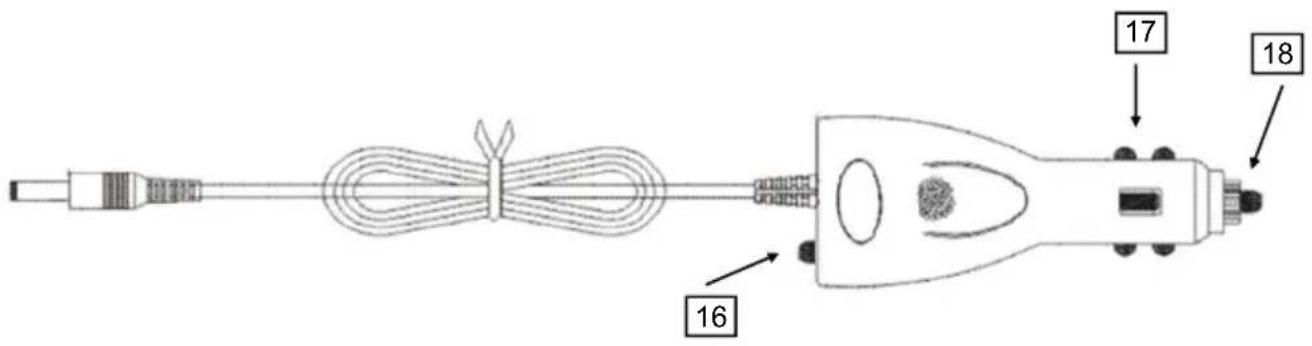

18		Plus-Pol/Schraubverschluss für den Sicherungshalter

Tastenbeschreibung

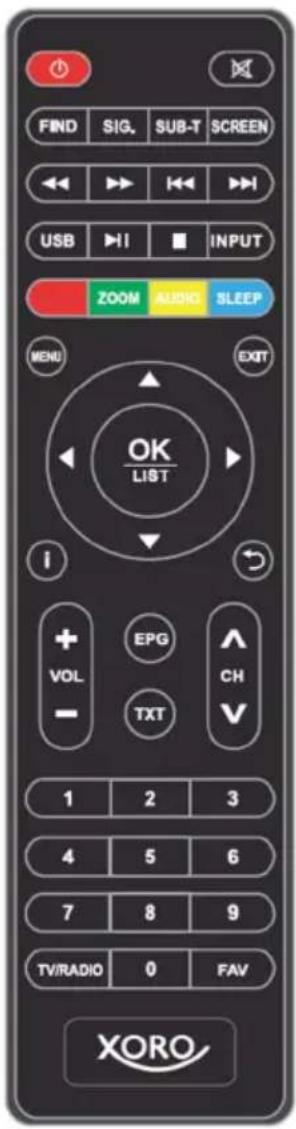

FIND SIG SUB-T SCREEN USB I I INPUT ZOOM AUDIO SLEEP MENU EXIT OK LIST + EPG VOL CH - TXT 1 2 3 4 5 6 7 8 9 TV/RADIO 0 FAV XORO

Fernbedienung

POWER Gerät ein-/ausschalten

Mute Ton stummschalten

FIND Nach Sendern in der Senderliste suchen

SIG. Signalstärke und -qualität anzeigen

SUB-T Untertitel aufrufen

SCREEN Bildschirm- und Lautsprechereinstellungen anzeigen

Bildsuchlauf rückwärts/vorwärts

I◀◀ ▶▶▶ Vorherige/nächste Datei

USB USB-Gerät durchsuchen

▶|| Wiedergabe pausieren/starten

Wiedergabe stoppen

INPUT Zwischen HDMI-Eingang und DVB-T/T2 wechseln

ROT Rote Funktionstaste

GRÜN/ZOOM Grüne Funktionstaste, Bildausschnitt vergrößern

GELB/AUDIO Gelbe Funktionstaste, Tonspuren wechseln

BLAU/SLEEP Blaue Funktionstaste, Sleep-Timer stellen

MENU Hauptmenü einblenden

EXIT Menü verlassen

▲/▼/◄/► Elemente im Bildschirmmenüs auswählen

OK/LIST Auswahl bestätigen, Senderliste anzeigen

i Informationen anzeigen

BACK Vorherigen Sender aufrufen, zurück zum vorherigen

Bildschirmmenü

VOL+/VOL- Lautstärke ändern

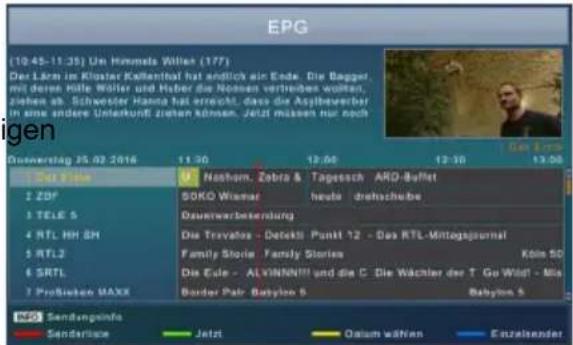

EPG Elektronischen Programmführer einblenden

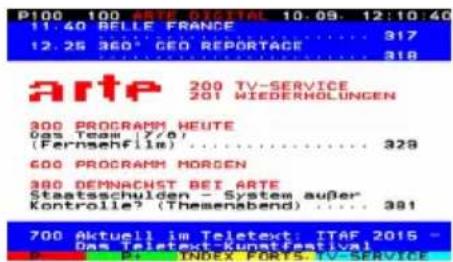

TXT Videotext einblenden

CH ▲▼ Sender umschalten

0-9 Zahleneingabe

TV/RADIO Umschalten zwischen TV- und Radiomodus

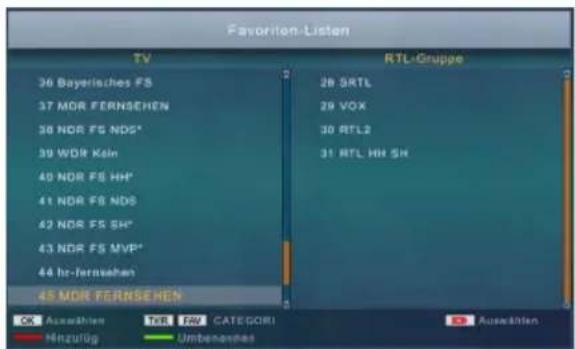

FAV Favoritenlistenauswahl einblenden

Gerätetasten

OFF ON Mechanischer Hauptschalter. Gerät aus- und einschalten.

SCREEN/MENU Kurz drücken: Bildschirmeinstellungen anzeigen

Lang drücken: Zwischen HDMI-Eingang und

DVB-T/T2 wechseln

EXIT/ ☁ Kurz drücken: Menü verlassen

Lang drücken: Gerät ausschalten

Alle weiteren Gerätetasten haben die gleiche Funktionen wir die entsprechenden Tasten auf der Fernbedienung.

• Öffnen Sie den Batterienfachdeckel, indem Sie ihn in Pfeilrichtung aufschieben.
• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie beim Einlegen der Batterien auf die richtige Polarität (+/-). Orientieren Sie sich hierzu an den Markierungen auf der Fernbedienung und den Batterien.
• Legen Sie den Batterienfachdeckel wieder auf.

Schieben Sie den Hauptschalter des Fernsehers zunächst in die Position OFF.

Verbinden Sie den Fernseher (Buchse DC IN 12V) unter Verwendung des Netzteils mit einer Steckdose oder unter Verwendung des KFZ-Anschlusskabels mit einem Zigarettenanzünderanschluss in einem KFZ.

Das mitgelieferte KFZ-Anschlusskabel unterstützt Eingangsspannungen zwischen 12 V - 24 V und erzeugt daraus eine stabile Versorgungsspannung für den Fernseher. Bei Verwendung andere Anschlusskabel kann der Fernseher schwer beschädigt werden!

Schieben Sie den Hauptschalter in Position ON, um den Fernseher einzuschalten.

• Sobald der Fernseher mit Strom versorgt wird, wird der eingebaute Akku geladen. Der Ladevorgang kann nicht mit dem Hauptschalter unterbrochen werden.
  • Die Kontrollleuchte am KFZ-Anschlusskabel leuchtet, wenn es den Fernseher ordnungsgemäß mit Strom versorgen kann. Beachten Sie Seite 30, falls das KFZ-Kabel nicht korrekt funktioniert.

Zustandsanzeige & Ladevorgang

Die LEDs an der Gerätefront zeigen den Ladezustand des eingebauten Akkus und den Betriebszustand des Fernsehers an.

Akku-LED Bedeutung
ROT	Der Fernseher wird mit Strom versorgt. Akku wird geladen.Ein kompletter Ladevorgang dauert ca. 4,5 Stunden (Hauptschalter in Position OFF). bzw. ca. 6,5 Stunden (Hauptschalter in Position ON).
Blinkt ROT	Der Fernseher wird mit Strom versorgt. Der Akku wird nicht geladen, da die Temperatur zu hoch ist. Bringen Sie den Fernseher an einen kühleren Ort und versuchen Sie nach ca. 30-60 Minuten erneut, den Akku zu laden.
GRÜN	Der Fernseher wird mit Strom versorgt. Akku ist vollständig aufgeladen.
"aus"	Der Fernseher wird nicht mit Strom versorgt. Netzteil oder KFZ-Anschlusskabel nicht angeschlossen

Hinweis: Während des Fernsehens wird Ihnen beim Senderwechsel oder nach dem Drücken der Taste SCREEN der ungefähre Ladezustand des Akkus angezeigt. Ist der Fernseher mit dem Netzteil oder dem KFZ-Anschlusskabel verbunden, kann der Ladezustand nicht angezeigt werden.

Power-LED Bedeutung
ROT	Der Hauptschalter befindet sich in Position ON. Der Fernseher befindet sich im Standby-Modus (Bereitschaftsbetrieb).Der Fernseher kann mit der ⏻- Taste auf der Fernbedienung oder durch längeres Drücken der Taste EXIT/ ⏻ direkt am Fernseher eingeschaltet werden.
Blinkt ROT	Der Hauptschalter befindet sich in Position ON. Der Fernseher befindet sich im Standby-Modus (Bereitschaftsbetrieb), führt jedoch Wartungsaufgaben durch.Der Fernseher sucht bei jedem Ausschalten und regelmäßig im Standby-Modus nach neuer Software und hält das Entschlüsselungssystem für Sie auf dem neusten Stand. Daher blinkt die LED nach jedem Ausschalten in den Standby-Modus zunächst einige Zeit, bevor sie dauerhaft rot leuchtet.Trotzdem kann Fernseher mit der ⏻- Taste auf der Fernbedienung oder durch längeres Drücken der Taste EXIT/ ⏻ direkt am Fernseher eingeschaltet werden.Sollte eine neue Software für den Fernseher über das DVB-T2-Signal übertragen werden und der Fernseher diese erkennen, schaltet er sich ein und zeigt den Installationsbildschirm an. Schalten Sie den Fernseher dann nicht aus und warten Sie, bis die Installation abgeschlossen ist. Danach wechselt der Fernseher wieder in den Standby-Modus.
GRÜN	Der Hauptschalter befindet sich in Position ON. Der Fernseher ist eingeschaltet.
"aus"	Der Hauptschalter befindet sich in Position OFF oder der Fernseher ist von der Stromversorgung getrennt und der Akku ist komplett entladen.

Antenne und erster Sendersuchlauf

Verbinden Sie die mitgelieferte Antenne mit der Buchse ANTENNA.

Richten Sie die Antenne so aus, dass die Privatsender bestmöglich empfangen werden. Die Antenne sollte dabei in der Nähe eines Fensters stehen.

Überprüfen Sie unter www.freenet.tv/empfangscheck, ob freenet TV an Ihrem Ort verfügbar ist und welche Antenne benötigt wird. Der Typ der mitgelieferten Antenne entspricht dem einer Zimmerantenne ohne Verstärker.

Nachdem Sie den Hauptschalter in Position ON geschoben haben, leuchtet zunächst die Power-LED grün. Nach einem Augenblick erscheint "Bitte warten" gefolgt von dem XORO-Startbildschirm auf dem Display. Ist der Startvorgang abgeschlossen, wird das Installationsmenü angezeigt. Dieses Menü enthält folgende Optionen:

• Menü-Sprache
  • Strom für Antenne
• Autom. Suche

Mit den Pfeiltasten ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◀/► anpassen.

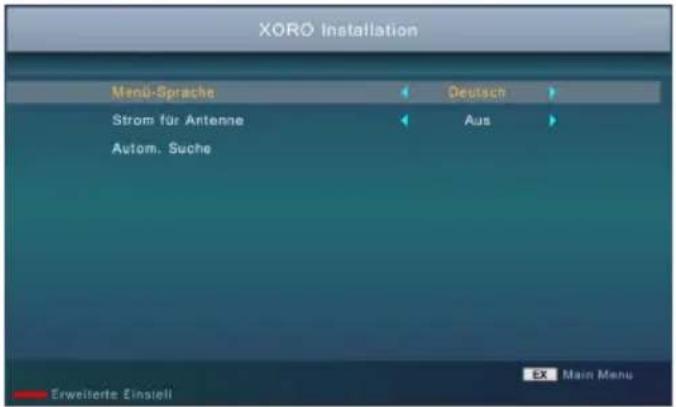

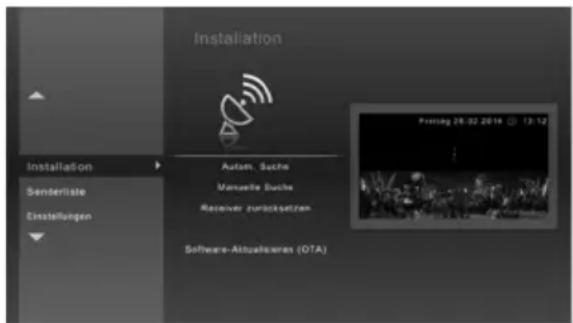

XORO Installation Menu-Sprache Deutsch Strom für Antenne Aus Autom. Suche Erweitere Einstell EX Main Menu

Menü-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Strom für Antenne

Muss Ihre Antenne (z.B. eine Zimmerantenne mit Verstärker ohne eigenes Netzteil) vom Fernseher über das Antennenkabel mit Strom versorgt werden, schalten Sie diese Funktion ein.

Autom. Suche

Starten Sie die Sendersuche mit der OK Taste. Der Suchlauf kann einige Minuten in Anspruch nehmen. Sollte der Suchlauf nicht alle Sender finden, richtigen Sie Ihre Antenne neu aus bzw. verwenden Sie eine leistungsfähigere Antenne und starten Sie den Suchlauf erneut (siehe Seite 22).

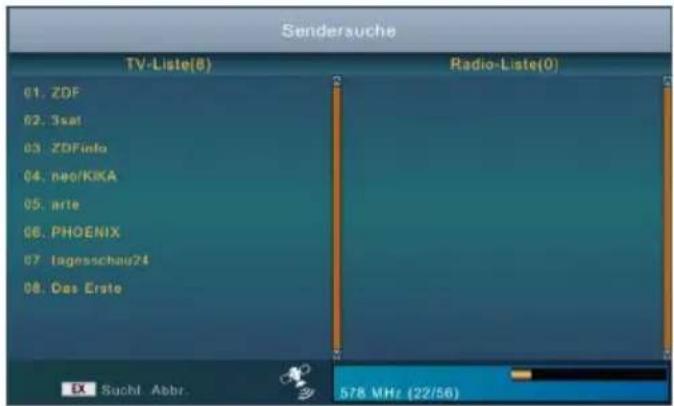

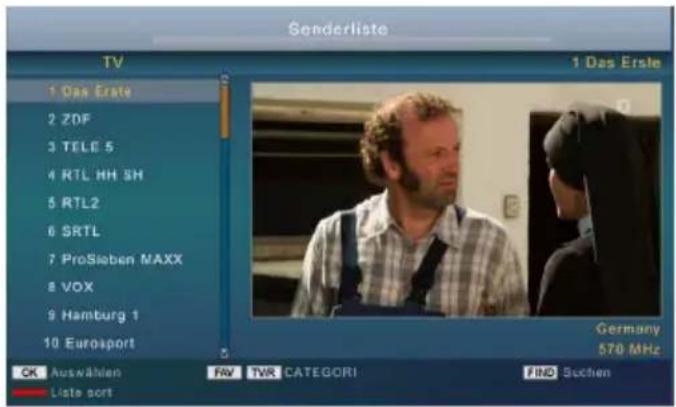

Senderauche TV-Liste(8) 01. ZDF 02. 3sat 03. ZDFinfo 04. neo/KIKA 05. arte 06. PHOENIX 07. tagesschau24 08. Das Erste Radio-Liste(0) ☒ Suchl. Abbr. 578 MHz (22/56)

Hinweise:

• Sollte die Meldung "HDMI: Kein Signal" angezeigt werden, drücken Sie die Taste
  INPUT, um die Signalquelle "DTV" zu wählen (siehe Seite 10, 14).
• Sollte das Installationsmenü nicht angezeigt werden, setzen Sie das Gerät auf Werkseinstellungen zurück (siehe Seite 22).
• Nach einem Umzug in eine andere Region müssen Sie den Sendersuchlauf erneut ausführen.
  • Die ROTE Taste erlaubt es erfahrenen Benutzern, erweiterte Einstellungen vorzunehmen. Die erweiterten Einstellungen werden auf Seite 25, 26 und 22 beschrieben.

Tägliche Bedienung

Wichtige Tasten und deren Funktionen (INPUT: DTV)

Signalquelle wählen

Durch drücken der Taste INPUT auf der Fernbedienung oder durch drücken und halten der Taste SCREEN/INPUT am Fernseher wechseln Sie die Signalquelle. Wählen Sie "DTV", wenn Sie über das eingebaute Empfangsteil fernsehen wollen. Wählen Sie "HDMI", wenn Sie das Signal eines an der HDMI-Buchse angeschlossenen Gerätes sehen wollen. Der Umschaltvorgang dauert einen kurzen Moment. Während dieser Zeit ist der Bildschirm schwarz.

Senderwechsel

Mit den Tasten CH▲▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK/LIST Taste auf.

Sender auswählen

Seitenweise durch die Senderliste blättern

OK Aufrufen des ausgewählten Senders

FIND Nach Sendern in der Senderliste suchen

ROT Liste sortieren (Nach Namen, Empfangsart usw.)

TV/RADIO Zwischen Fernseh- und Radiosenderliste wechseln

FAV Favoritenlisten aufrufen

EXIT Senderliste ausblenden

Gonderliste TV 1 Das Erste 2 ZDF 3 TELE 5 4 RTL HH SH 5 RTL2 6 SRTL 7 ProSieben MAXX 8 VOX 9 Hamburg 1 10 Eurosport 1 Das Erste Germany 570 MHz OK Auswahlen FAV TVR CATEGORI FIND Suchen Liste sort

Wie Sender sortiert werden können, lesen Sie ab Seite 23.

TV/Radio

Wenn Sie zwischen dem Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/RADIO Taste.

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 24), können Sie mit der FAV Taste auf die Favoritenlisten zugreifen.

Favoritenliste auswählen

OK

Favoritenliste aktivieren

EXIT

Favoritenliste ausblenden

Untertitel

Wenn Sie Untertitel anzeigen wollen, drücken Sie die SUB-T Taste. Wählen Sie mit den Tasten ▲/▼ die gewünschte Untertitelsprache aus. Bestätigen Sie Ihre Auswahl mit OK. Überträgt ein Fernsehsender keine Untertitel, wird nur die Auswahlmöglichkeit "Aus" angezeigt. Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

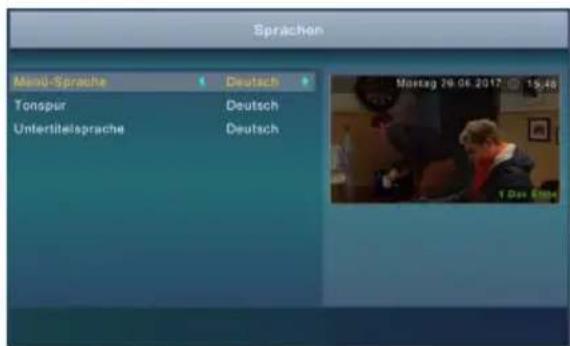

Untertitelsprache Aus deu

Sleep-Timer stellen

Drücken Sie die Taste SLEEP mehrfach, um eine Zeit zu wählen, nach der sich der Fernseher abschaltet.

Tägliche Bedienung

Wichtige Tasten und deren Funktionen (INPUT: DTV)

Tonspur/Sprache wählen

Einige Fernsehsender übertragen mehrere Tonspuren. Mit der AUDIO Taste blenden Sie das Menü zum Wechsel der Tonspur ein.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. das Audioformat aus. Bestätigen Sie Ihre Auswahl mit OK.

Tonspur 1. deu 2. mis Stereo

Verlassen Sie das "Tonspur"-Menü mit der Taste EXIT.

Videotext

Den Videotext aktivieren Sie über die TXT Taste. Nutzen Sie die Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite. Mit den Tasten ◀/▶ können Sie zwischen Unterseiten umschalten.

Verlassen Sie den Videotext mit der Taste EXIT.

Der Videotext kann auch über die Taste MENU im Menü "USB" aufgerufen werden.

P100 100 ARTE DIGITAL 10.09. 12:10:40 11:40 BELLE FRANCE .... 317 12:25 360° CEO REPORTAGE .... 318 arte 200 TV-SERVICE 201 WIEDERHOLUNGEN 300 PROGRAM HEUTE Gas Team (7/8) (Fernsenfile) .... 328 600 PROGRAM MORGEN 380 DEMNACHST BET ARTE Staatsschulden - System außer Kontrolle? (Themenabend) .... 381 700 Aktuell im Teletext ITAF 2015 - Das Teletext-Kunstratival B+ B+ INDEX FORTS.TV-SERVICE

Stummschaltung/Ton aus

Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke

Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke.

Informationen

Drücken Sie die Taste i, um unterschiedliche Informationen zum aktuellen Programm und den ungefähren Akku-Ladezustand anzuzeigen.

Hinweise:

• Die Akkuanzeige ist nicht verfügbar, während der Akku geladen wird.
• Der Ladezustand kann auch über die Taste SCREEN angezeigt werden.

Signalstärke und -qualität anzeigen

Drücken Sie die SIG. Taste, um die Signalstärke und -qualität für den aktuellen Sender anzuzeigen. Mit den Tasten ◀/▶ können Sie Stärke und Qualität anderer Frequenzen anzeigen lassen. Mit EXIT schließen Sie die Anzeige. Beachten Sie auch die Hinweise auf Seite 13 zum Ausrichten der Antenne.

Bildausschnitt vergrößern

Drücken Sie die Taste ZOOM mehrfach, um das Bild zu vergrößern. Mit den Pfeiltasten ◀/▶/▲/▼ können Sie den zu vergrößernden Bildausschnitt auswählen. Mit EXIT beenden Sie die Funktion.

Tägliche Bedienung

Elektronischer Programmführer (INPUT: DTV)

Drücken Sie die EPG Taste, der elektronische Programmführer wird angezeigt.

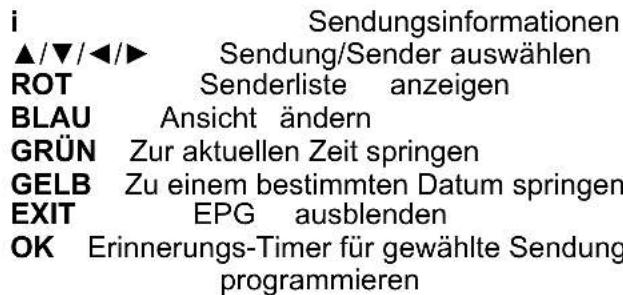

i Sendungsinformationen ▲/▼/◄/► Sendung/Sender auswählen ROT Senderliste anzeigen BLAU Ansicht ändern GRÜN Zur aktuellen Zeit springen GELB Zu einem bestimmten Datum springen EXIT EPG ausblenden OK Erinnerungs-Timer für gewählte Sendung programmieren

anze

EPG (10:45-11:35) Ein Himmels Wilken (177) Der Lasso im Klassier Källenthal hat eindlich ein Ende. Die Baggel, mit deren hülle Wölter und Haber die Nissen verlieben quicken. ziehen ab. Sübweister Hanna hat erreicht, dass die Asphbestellor in eine andere Unterkunft ziehen können. Jetzt müssen nur noch Eigen Donnerstag 25.02.2016 11:30 12:00 12:30 13:00 1. SRT Fichte 2. ZDF 3. TELE S 4. RTL HM SM 5. RTL2 6. SRTL 7. Protiefen MAXX 8. Nashom, Zobra & Tagetsch ARO-Buffet SOKO Wicmar heute deutschebe Dauerwerbsendung Die Trevalos - Detekt! Punkt 12 - Das RTL-Mittagsjournal Family Storya Family Stories Köln 50 Die Eule - ALVINNN!!! und die C Die Wächler der T. Gu Wildt - Mio Border Pair Babyline 5 Babyline 5 info Sendangsinfo Sendartisse Jetzt Datum wollen Enzeltender

Hinweise:

• Die Sender legen fest, ob und in welchem Umfang EPG-Informationen bereitgestellt werden.
• Der Fernseher lädt das EPG eines Senders, sobald Sie auf den Sender umschalten.
• Das Laden aller EPG-Informationen kann einige Zeit in Anspruch nehmen.
• EPG kann auch über die Taste MENU im Menü "USB" aufgerufen werden.

Timerprogrammierung (INPUT: DTV)

Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die Timerprogrammierung übernommen. Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen. Der Fernseher schaltet zu den programmierten Zeiten um.

Drücken Sie die Taste OK, um den Timer zu speichern.

Timer prog. CH : 7 ProSieben Time : 12.04.2018 10:56 - 11:20 Duration: 00:24 Modus Einmalig OK Speicher EX Abbrech

Sie können Timer aber auch manuell erstellen, löschen oder bearbeiten. Drücken Sie dazu die Taste MENU und wählen Sie den Menüpunkt "Timer programmieren" aus (◄/►/OK).

Tastenfunktionen:

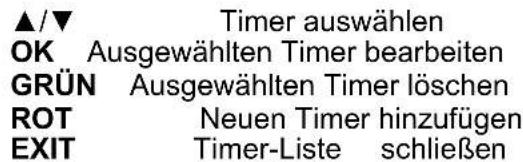

▲/▼ Timer auswählen OK Ausgewählten Timer bearbeiten GRÜN Ausgewählten Timer löschen ROT Neuen Timer hinzufügen EXIT Timer-Liste schließen

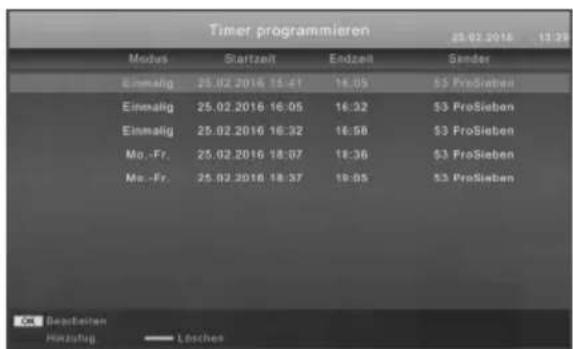

Timer programmieren 20.02.2016 13:29 Modus Startzeit Endzeit Sender Einmalig 25.02.2016 15:41 16:05 53 ProSieben Einmalig 25.02.2016 16:05 16:32 53 ProSieben Einmalig 25.02.2016 16:32 16:58 53 ProSieben Mo.-Fr. 25.02.2016 18:07 18:36 53 ProSieben Mo.-Fr. 25.02.2016 18:37 18:05 53 ProSieben Okt Beaufbeiren Hirazulag Löschen

Die Tabelle auf der nächsten Seite beschreibt alle möglichen Einstellungen.

Timer bearbeiten Modus Sa.-So. Datum 25.02.2016 Startzeit 13:34 Endzeit 13:34 Sender ProSieben Speiche

Tägliche Bedienung

Timerprogrammierung (INPUT: DTV)

Einstellung Erklärung
Modus	Einmalig: Timer einmalig ausführenTäglich: Timer täglichen wiederholenWöchentlich: Timer jede Woche wiederholenMo.-Fr.: Timer Montag bis Freitag wiederholenSa.-So.: Timer am Wochenende wiederholen
Datum	Drücken Sie OK und geben Sie ein mit den Tasten 0-9 ein, an welchem Datum (TT/MM/JJJJ) der Timer ausgeführt werden soll.
Startzeit	Drücken Sie OK und geben Sie mit den Tasten 0-9 ein, zu welcher Zeit der Timer starten soll.
Endzeit	Drücken Sie OK und geben Sie mit den Tasten 0-9 ein, zu welcher Zeit der Timer enden soll.
Sender	Wählen Sie hier den Sender aus, auf den Sie umschalten möchten. Die Taste OK öffnet die Senderliste.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die GRÜNE Taste, um den Timer zu speichern.

Bildschirm- und Lautsprechereinstellungen

Drücken Sie die Taste SCREEN, um das Menü mit den Bildschirm- und Lautsprechereinstellungen einzublenden.

Bildmodus

Wählen Sie zwischen folgenden Einstellungen:

Einstellung Bedeutung
Normal Mittlere	Helligkeit und normale Akkulaufzeit.
Brillant Maximale	Helligkeit. Die Akkulauf-zeit fällt in diesem Modus kürzer aus.
Benutzerdefiniert	Helligkeit, Kontrast, Farbsättigung, Schärfe und DCR können Ihrem Wunsch entsprechend eingestellt werden.

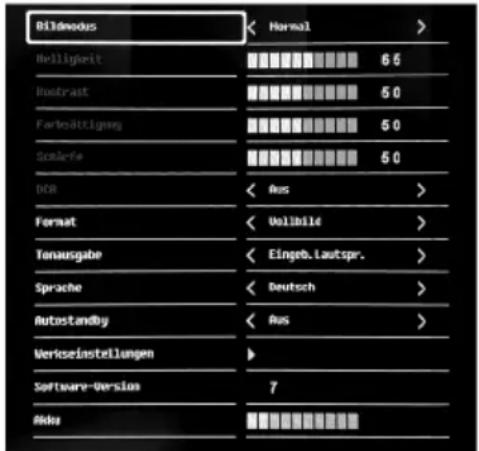

Bildendus Helligkeit Kontrast Farboditigung Schefera DDR Format Tenausgabe Sprache Autostandby Verkseinstellungen Software-Version Anka Normal 65 50 50 50 Aus Wellbild Eingeb. Lautspr. Deutsch Aus 7

Helligkeit, Kontrast, Farbsättigung, Schärfe

Stellen Sie die Werte Ihrem Wunsch entsprechend ein. Durch reduzieren der Helligkeit kann der Energiebedarf des Fernsehers gesenkt und die Akkulaufzeit erhöht werden.

Tägliche Bedienung

Bildschirm- und Lautsprechereinstellungen

DCR

Wenn DCR (Dynamic Contrast Ratio) aktiviert wird, passt der Fernseher die Helligkeit seiner Hintergrundbeleuchtung ("Helligkeit") automatisch an den Bildinhalt an. Dadurch kann die Akkulaufzeit ggf. erhöht werden und die Schwarzdarstellung verbessert werden.

Die Einstellung "Helligkeit" wird durch diese Funktion teilweise übergangen und es kommt ggf. zu sichtbaren Schwankungen von Helligkeit, Kontrast und Farbsättigung.

Format

Eingang	Einstellung Bedeutung
DTV HDMI	Overscan Der	Videoinhalt wird an den Bildschirm angepasst und leicht vergrößert, um evtl. sichtbare Störungen an den Bildschirmrändern zu vermeiden.
	Vollbild Der	Videoinhalt wird an den Bildschirm angepasst.
HDMI	Seitenv. beibehalten	Der Videoinhalt wird soweit wie möglich an die Bildschirmgröße angepasst, ohne den Bildinhalt zu verzerren.
	16:9 Der V	deoinhalt wird an das eingestellte Seitenverhältnis angepasst.
	4:3

Tonausgabe

Einstellung Bedeutung

Eingeb. Lautsprecher Lautsprecher: anKopfhörer: verfügbarAudio-Ausgang: anLautstärkeregelung: Lautsprecher, Kopfhörer, Audio-Ausgang (gemeinsam)

Audio-Ausgang Lautsprecher: ausKopfhörer: verfügbarAudio-Ausgang: anLautstärkeregelung: Kopfhörer, Audio-Ausgang (gemeinsam)

Sprache

Wählen Sie hier, in welcher Sprache die Bildschirm- und Lautsprechereinstellungen anzeiget werden.

Autostandby

Die Autostandby-Funktion schaltet den Fernseher nach 3 Stunden ohne Benutzeraktivität ab.

Werkseinstellungen

Dieser Menüpunkt setzt die Bildschirm- und Lautsprechereinstellungen auf den Auslieferzustand zurück.

Akku

Hier wird der ungefähre Akku-Ladestand angezeigt. Während der Akku aufgeladen wird, steht die Anzeige nicht zur Verfügung.

Zusätzliche Geräte anschließen

USB (INPUT: DTV)

Folgende USB-Geräte werden unterstützt: USB-Massenspeichergeräte (max. Kapazität: 2048GB (2TB), Dateisystem: FAT32/NTFS)

Hinweise:

• Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem Fernseher verbinden.
• Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es mit der Datenträgerdiagnose Ihres Computers.
• Der Fernseher benötigt evtl. einige Zeit, bis USB-Geräte erkannt und betriebsbereit sind. Während dieser Zeit kann der Fernseher verzögert auf Eingaben der Fernbedienung reagieren.
• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft und nicht alle entsprechen den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB-Speichergerät nicht erkannt werden, probieren Sie einen anderen USB-Speicher aus.
• Speichergeräte mit Partitionsstil "MBR" bis 2048GB (2TB) werden unterstützt.
• Speichergeräte mit dem Partitionsstil "GPT" können mit dem Fernseher nicht verwendet werden.

Kopfhörer-Ausgang

Sie können Stereo-Kopfhörer (3-poliger Stecker) und die meisten Headsets (4-poliger Stecker, CTIA-Standard) mit dem Fernseher verbinden. Die eingebauten Lautsprecher werden abgeschaltet, wenn ein Kopfhörer angeschlossen wird.

Audio-Ausgang

Am Audio-Ausgang können externe Lautsprecher mit eigenem Verstärker (aktive PC-Lautsprecher, Sound Bars, Stereo Anlagen usw.) angeschlossen werden.

Sie können die im Fernseher eingebauten Lautsprecher in den Bildschirm- und Lautsprechereinstellungen abschalten (siehe Seite 18).

HDMI-Eingang (INPUT: HDMI)

Am HDMI-Eingang (HDMI IN) können externe Zuspielgeräte wie BluRay- und DVD-Player, PCs, Receiver, Spiele-Konsolen usw. angeschlossen werden. Durch drücken der Taste INPUT auf der Fernbedienung oder durch drücken und halten der Taste SCREEN/INPUT am Fernseher wechseln Sie zwischen dem HDMI-Eingang und dem eingebauten DVB-T2-Empfänger.

Empfohlene Video-Auflösungen: 480p (60 Hz), 576p (50 Hz), 720p (50/60 Hz) 1080p (24/50/60 Hz) Empfohlene PC-Auflösung: 1920x1080 Pixel (60 Hz) Audio-Format: Nur PCM Stereo

Hinweise:

• Beim Anschluss von PCs oder Spiele-Konsolen sollte das Format "Vollbild" anstelle von "Overscan" sowie die Schärfe "0" in den Bildschirm- und Lautsprechereinstellungen gewählt werden (siehe Seite 17).
• Videosignale im Interlaced-Format können nur mit reduzierter Bildqualität dargestellt werden und sind daher nicht empfohlen.
• Komprimierter- oder PCM Mehrkanal-Ton wird nicht unterstützt. Wenn Ihr HDMI-Gerät die Auswahl des Audio-Formats zulässt, wählen Sie nicht "RAW", "Bitstream", "BS Out", "Dolby", "dts", "Multi Channel" o. Ä. aus.

USB Media Player

Wählen Sie mit der Taste INPUT den Eingang "DTV" (siehe Seite 14). Öffnen Sie den Media Player mit der Taste USB Taste.

Der Media Player erlaubt die Wiedergabe folgender Dateitypen:

• Musik
• Fotos
  Film

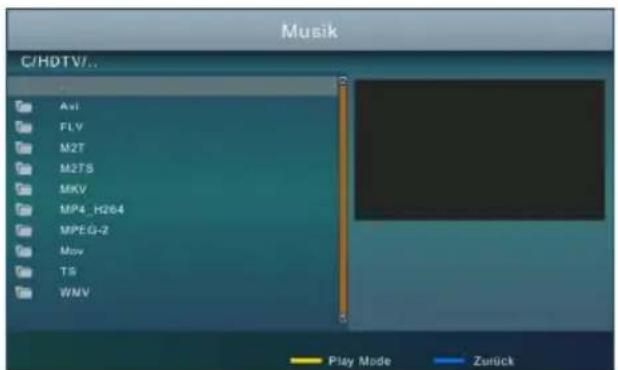

USB Musik Foto Film

Wechseln Sie zwischen den Option mit den Tasten ▲/▼, bestätigen Sie Ihre Auswahl mit der OK Taste. Nach erfolgreichem Auslesen des USB-Speichers werden im Dateibrowser Ordner und erkannte Dateien angezeigt. Wählen Sie mit den ▲/▼ Tasten den gewünschten Ordner aus und öffnen Sie diesen mit der OK Taste. Folgende Tasten stehen im Media-Player-Modus zur Verfügung:

Dateibrowser

▲/▼ Datei/Ordner auswählen
OK Datei/Ordner wiedergeben/öffnen
BLAU Navigation zu dem übergeordneten Ordner
GRÜN Diashow starten (nur bei Bilddateien)
GELB Ansicht ändern (nur bei Bilddateien)
EXIT Zurück zum Auswahlbildschirm

Musik C/HDTV/... Avi FLV M2T M2TS MKV MP4_H264 MPEG-2 Mov TS WNV Play Mode Zurück

Wiedergabe - Musik

Wiedergabe pausieren/fortsetzen
STOP ■ Wiedergabe beenden
Nächste/vorherige Datei wiedergeben
GELB Wiedergabemodus: Wiederholung/ Zufallswiedergabe aktivieren

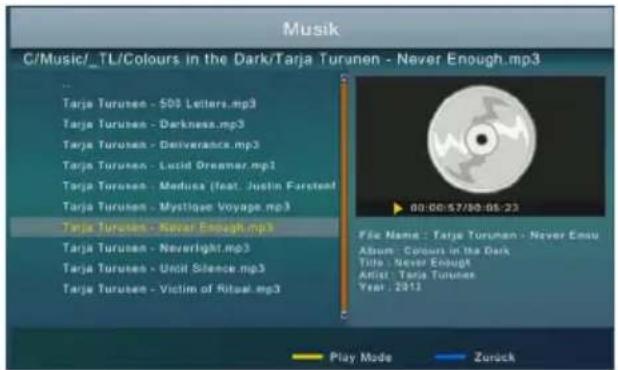

Music C/Music/_TL/Colours in the Dark/Tarja Turunen - Never Enough.mp3 Tarja Turusen - 508 Letters.mp3 Tarja Turusen - Darkness.mp3 Tarja Turusen - Deliverance.mp3 Tarja Turusen - Lucid Dreamer.mp1 Tarja Turusen - Medusa (feat. Justin Farstent) Tarja Turusen - Mystique Voyage.mp3 Tarja Turusen - Never Enough.mp3 Tarja Turusen - Neverlight.mp3 Tarja Turusen - Until Science.mp3 Tarja Turusen - Victim of Ritual.mp3 File Name: Tarja Turunen - Never Emou Album: Colours in the Dark Title: Never Enough Artist: Tarja Turusen Year: 2013 Play Mode Zurick

Wiedergabe - Film

Wiedergabe pausieren/fortsetzen

STOP ■ Wiedergabe beenden

◀◀/▶▶ Bildsuchlauf vorwärts/rückwärts

AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien)

SUB-T Untertitel anzeigen (nur bei bestimmten Videodateien)

i Wiedergabe- und Datei-Informationen anzeigen

0-9 Zu einer bestimmten Wiedergabeposition springen (GOTO)

GELB/OK Vollbildmodus aktivieren

Unterstützte Dateiformate

Fotos: JPEG, BMP

Musik: MP3

Video: siehe Tabelle

Video Codec Auflösung Profil Container
MPEG1MPEG2	1080P@30fps	MP@HL MPEG, MPG, TS
MP4	1080P@30fps	Simple Advanced Simple Profile @Level5	AVProfile
Xvid	1080P@30fps		AVI
H.264	1080P@30fps	Main Profile, MKV, MP4, TSHigh Profile @Level 4.2
HEVC H.265	1080P@60fps	Main10 Profile, High Tier @Level4.1	TS, MKV

Hinweise:

• GMC wird nicht unterstützt. Bitrate: 40Mbit/Sek. Seitenverhältnis: 4/3,16/9.
- Das Darstellen von Fotos mit hoher Auflösung kann viel Zeit in Anspruch nehmen. Wir empfehlen fernsehgerechte Auflösungen (z.B. 1280x720 oder 1920x1080 Pixel).

Irrtum und technische Änderungen vorbehalten.

Wählen Sie ggf. mit der Taste INPUT den Eingang "DTV" (siehe Seite 14).

Autom. Suche

Dieser Menüpunkt startet eine automatische Suche nach Sendern. Eine bereits vorhandene Senderliste wird dabei überschrieben, wenn Sie die anschließende Abfrage mit OK bestätigen. Andernfalls werden neue Sender zur vorhandenen Liste hinzugefügt.

Lesen Sie auch Seite 13.

Manuelle Suche

Sie können gezielt nach bestimmten Sendern suchen. Dazu müssen Ihnen die technischen Parameter (Frequenz bzw. Kanal, Bandbreite) genau bekannt sein. Die Balkenanzeige am unteren Bildschirmrand zeigt an, ob mit den eingestellten Parametern ein Signal gefunden werden kann. Sie können mit Hilfe der Balkenanzeige auch Ihre Antenne ausrichten.

In diesem Menü ist es ebenfalls möglich, die Stromversorgung für die Antenne nachträglich abzuschalten.

Installation Sendertiste Einstellungen Autism. Suche Manuelle Suche Receiver zurücksetzten Software-Aktualisieren (OTA) Produkt 28.02.2014 13:12

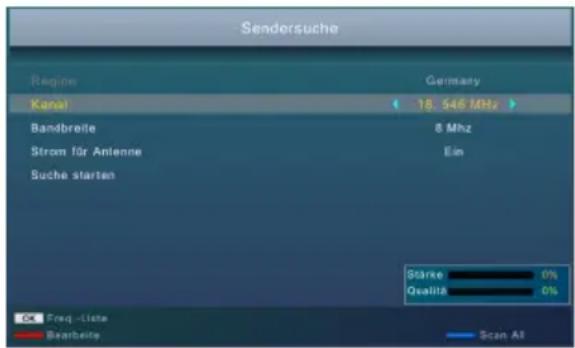

Sendersuche Region Germany Kanal 10, 546 MHz Bandbreite 8 MHz Strom für Anlenne Ein Suche starten Starte 0% Qualità 0% OK Freq.-Liste Bearbeitet Scan All

Tastenfunktionen:

BLAU Auf allen Frequenzen nach Sendern suchen (Entspricht der automatischen Sendersuche) OK Frequenzliste anzeigen (Nur wenn die der Menüpunkt "Kanal" ausgewählt wurde)

Receiver zurücksetzen

Sie haben die Möglichkeit, alle Einstellungen und Änderungen rückgängig zu machen, indem Sie die Werkseinstellungen laden. Beachten Sie Seite 27, falls Sie die PIN-Abfrage aktiviert haben.

Hinweis:

Alle Einstellungen werden zurückgesetzt und alle Sender werden gelöscht. Sie müssen anschließend den Sendersuchlauf erneut durchführen.

Software aktualisieren (OTA)

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Installieren Sie keine Firmware, welche Sie von anderen Internetseiten heruntergeladen haben.

In einigen Regionen oder zu bestimmten Zeiten wird aktuelle Software zusammen mit dem Fernsehsignal übertragen. Der Menüpunkt "Software aktualisieren (OTA)" erlaubt die manuelle Suche nach neuer Firmware. Folgen Sie den Anweisungen auf dem Bildschirm.

Senderliste (INPUT: DTV)

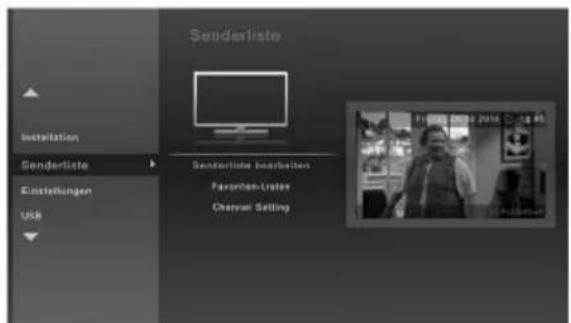

Senderliste bearbeiten

In dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten. Beachten Sie Seite 27, falls Sie die PIN-Abfrage aktiviert haben.

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Verschieben
• Sperren
• Löschen
• Umbenennen

Verschieben

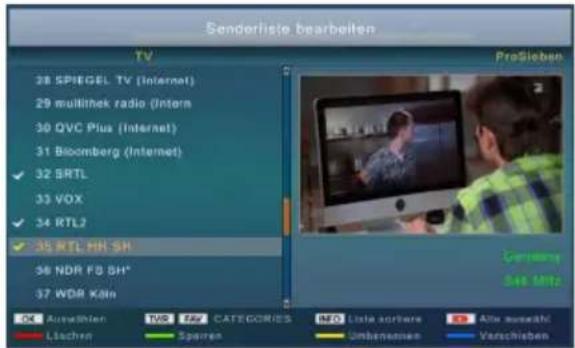

1. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf eine andere Programm-nummer verschieben wollen.
2. Drücken Sie die OK Taste, der Sender wird für das Verschieben markiert.

3. Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie den markierten Sender verschieben wollen.

4. Drücken Sie die BLAUE Taste. Der Sender wird an dem gewählten Platz eingefügt.

Senderliste Installation Senderliste Einstellungen USB Senderliste bearbeiten Favorite-Lytes Channel Setting

Senderliste bearbeiten TV 28 SPIEGEL TV (Internet) 29 multithek radio (Intern) 30 QVC Plus (Internet) 31 Bloomberg (Internet) ✓ 32 BRTL ✓ 33 VOX ✓ 34 RTL2 ✓ 35 RTL MH SH ✓ 36 NDR F8 SH* ✓ 37 WDR Köln ProSieben Germany 348 MHz OK Accultiven TWO EAV CATEGORIES INFO Data sortiere 20 Altex successful Lüchen Sperren Umbenommen Verschreiben

Hinweis: Sie können auch mehrere Sender mit der OK Taste markieren und diese dann gleichzeitig verschieben.

Löschen

1. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.
2. Drücken Sie die ROTE Taste, eine Sicherheitsabfrage wird angezeigt.
3. Drücken Sie die OK, der markierte Sender wird gelöscht

Hinweis: Sie können auch mehrere Sender mit der OK Taste markieren und diese dann gleichzeitig löschen. Die EPG Taste erlaubt das markieren aller Sender.

Sperren

Der Fernseher fragt nach der PIN (siehe auch Seite 27), bevor ein gesperrter Sender angeschaut werden kann.

1. Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.
2. Drücken Sie die GRÜNE Taste, der Sender wird für das Sperren markiert.

Drücken Sie erneut die GRÜNE Taste, um die Sperrung aufzuheben.

Hauptmenü

Senderliste (INPUT: DTV)

Sender umbenennen

Wählen Sie mit den ▲/▼ Tasten den gewünschten Sender aus und drücken Sie die GELBE Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigations-tasten ◀/►/▲/▼ die Buchstaben aus und bestätigen Sie den Buchstaben mit der OK Taste. Ist der neue Sendername komplett, dann drücken Sie die GRÜNE Taste. Der Sender erhält dann den neuen Namen.

Hinweise:

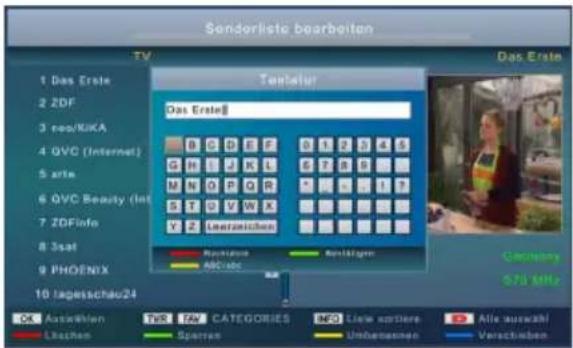

Sonderliste bearbeiten TV Das Erste Temeter Das Erste B C D E F 0 1 2 3 4 5 G H I J K L G Z P S M N O P Q R 1 2 3 4 5 S T U V W X 1 2 3 4 5 V Z Leerzeichen Aeropictus Aeroligen Ochstoy 678 MHz OK Assistiven TKR PA CATEGORIES INFO Little sortiere Alla auranti Lushen Sperran Umbetzenen Verschreiben

• Mit der GELBEN Taste wechseln Sie zwischen Klein- und Großbuchstaben
• Mit der ROTEN Taste löschen Sie das zuletzt eingegebene Zeichen

Zwischen Radio- und Fernsehsenderliste wechseln

Drücken Sie die TV/RADIO Taste, um zwischen den Listen zu wechseln.

Favoritenlisten bearbeiten

Sofern Sie Favoritenlisten angelegt haben (siehe unten), können Sie mit der FAV Taste zu der entsprechenden Liste wechseln.

Beachten Sie, dass Sie im Menü "Senderliste bearbeiten" die Favoritenlisten nicht unabhängig von der Hauptliste bearbeiten können. Löschen oder verschieben Sie Sender in einer Favoritenliste, werden diese Sender auch in der Hauptliste gelöscht bzw. verschoben.

Möchten Sie einzelne Sender aus der Favoritenliste entfernen, verwenden Sie das Menü "Favoritenlisten".

Senderliste speichern

Wenn Sie das Menü "Senderliste bearbeiten" mit der Taste EXIT verlassen, wird die geänderte Liste gespeichert.

Hinweis: Die Senderliste lässt sich nur dann vollständig bearbeiten, wenn unter "Listenoptionen" die Einstellung "LCN-Modus" ausgeschaltet ist (siehe Seite 25)

Favoritenlisten

In diesem Menü können Sie jeden Sender einer oder mehreren Favoritenlisten zuordnen und die Favoritenlisten benennen.

Auf der linken Seite sehen Sie die Haupt-Senderliste. Rechts wird die jeweils ausgewählte Favoritenliste angezeigt.

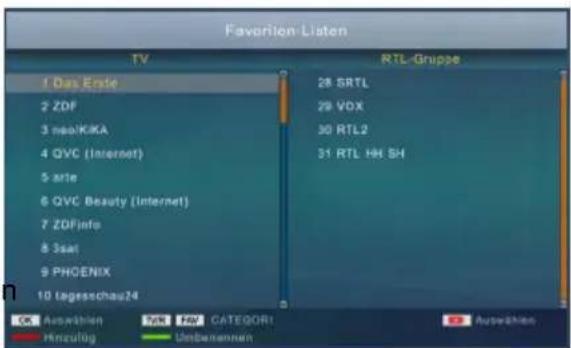

Favorite-Listen TV 36 Bayerisches FS 37 MOR FERNSEHEN 38 NDR FS NDS* 39 WDR Köln 40 NDR FS HH* 41 NDR FS NDS 42 NDR FS SH* 43 NDR FS MVP* 44 hr-fernsehen 45 MOR FERNSEHEN RTL-Gruppe 28 SRTL 29 VOX 30 RTL2 31 RTL HH SH OK Assektionen TiR FW CATEGORI Hinzufug Umbenandes Assedition

Hauptmenü

Senderliste (INPUT: DTV)

Tastenfunktionen:

◀/▶ Zwischen Haupt- und Favoritenliste wechseln

▲/▼ Sender auswählen

FAV Favoritenliste auswählen

OK Sender markieren

EPG Alle Sender markieren

ROT Markierte Sender zur ausgewählten Favoritenliste hinzufügen/entferne

GRÜN Ausgewählte Favoritenliste umbenennen

TV/RADIO Zwischen Radio- und Fernsehsender- liste wechseln

EXIT Favoritenlisten speichern und verlassen

Favorite-Listen TV 1 Das Ende 2 ZDF 3 neoKika 4 QVC (Internet) 5 arte 6 QVC Beauty (Internet) 7 ZDFinfo 8 3sat 9 PHOENIX 10 lageschau24 RTL-Gruppe 28 SRTL 29 VDX 30 RTL2 31 RTL HK SH OK Auswählen TEN REV CATEGORIES Hinzulog Unbanennen Auswählen

Listenoptionen

LCN-Modus

Einige DVB-T/T2-Anbieter übertragen LCN-Informationen. Diese erlauben es dem Anbieter, eine vorsortierte Senderliste zu erzeugen. Ist LCN aktiviert, können Sie die Senderliste nicht mehr nach Ihren eigenen Wünschen nummerieren.

Listen-Update

Wenn Sie die Einstellung "Autom" wählen, aktualisiert der Fernseher die Senderliste selbstständig.

Hinweis: Aktivieren Sie LCN und Listen-Update nur, wenn Ihr Anbieter dieses Merkmal unterstützt.

Einstellungen (INPUT: DTV)

Timer programmieren

Siehe Seite 16.

Zeit und Datum

Auto Standby

siehe Seite 18

Zeit und Datum

Autom. Der Fernseher stellt Datum und Uhrzeit automatisch ein. Wir empfehlen Ihnen die Einstellungen auf "Autom." zu lassen.

Manuell Uhrzeit und Datum müssen manuell eingegeben werden.

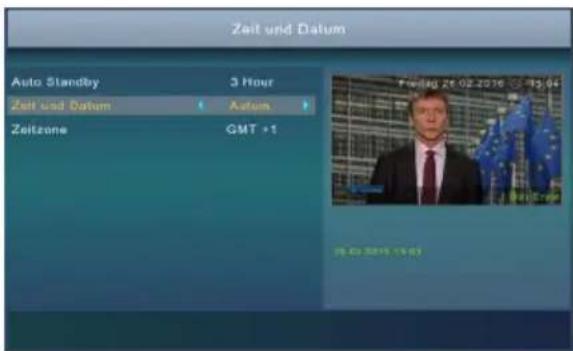

Zeit und Datum Auto Standby 3 Hour Zeit und Datum Autum Zeitzone GMT +1 Friday 26 02 2016 95:04 28:40 2016.15.03

Zeitzone

Damit der Fernseher die korrekte Uhrzeit berechnen kann, müssen Sie die Zeitzone einstellen, in der Sie den Fernseher verwenden. Für Deutschland wählen Sie "GMT +1".

Datum/Zeit

Diese Menüzeilen werden nur angezeigt, wenn der Fernseher für die manuelle Zeiteinstellung konfiguriert ist. Drücken Sie die OK Taste und geben Sie Zeit und Datum mit den Zahlentasten 0-9 ein.

Hauptmenü

Einstellungen (INPUT: DTV)

Bild und Ton

TV-Format

Diese Einstellung ist für den eingebauten Bildschirm auf "16:9" festgelegt.

Ausgabe-Format

Die Einstellung bestimmt, wie der Fernseher Sendungen anzeigt, deren Seitenverhältnis von dem den eingebauten Bildschirms abweicht.

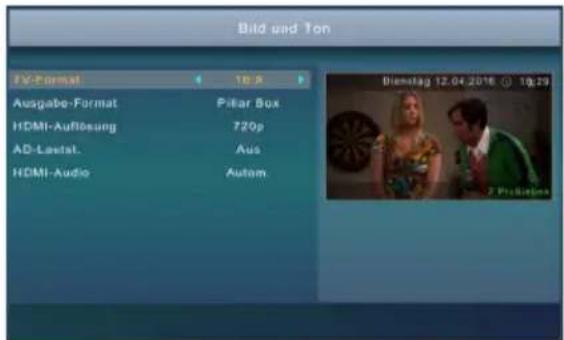

Bild und Ton TV-Format 10.5 Ausgabe-Format Pillar Box HDMI-Auflesung 720p AD-Leastal. Aus HDMI-Audio Autom Dienstag 12.04.2016 19:29 2 Pictations

Pillar Box Inhalte mit abweichendem Seitenverhältnis werden mit "schwarzen Balken" dargestellt.

Vergrößert Inhalte mit abweichendem Seitenverhältnis werden vergrößert dargestellt. "Schwarze Balken" und Verzerrungen werden vermieden, jedoch werden Teile des Bildes abgeschnitten.

HDMI-Auflösung

Diese Einstellung ist für den eingebauten Bildschirm auf "1080p" festgelegt.

Signalart (SCART)

Diese Einstellung ist für diesen Fernseher nicht verfügbar.

AD-Lautstärke

Manche Fernsehsender übertragen eine separate Tonspur für sehbehinderte Zuschauer (Audiodeskription). Diese Einstellung legt fest, mit welcher Lautstärke der Fernseher die Audiodeskription in die Haupt-Tonspur mischt.

HDMI-Audio

Diese Einstellung ist für den eingebauten Bildschirm auf "PCM" festgelegt.

Hauptmenü

Einstellungen (INPUT: DTV)

OSD-Einstellungen

Transparenz

Diese Einstellung beeinflusst die Durchsichtigkeit der Bildschirmmenüs und Informationsanzeigen.

Info-Anzeigedauer

Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach dem Senderwechsel angezeigt wird.

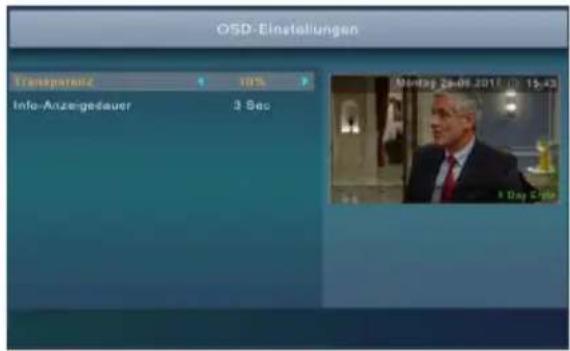

OSD-Einstellungen Transportellz 10% Info-Anzeigedauer 3 Sec Montag 24-01 2017 15:43 8 Day Cite

Sprachen

Menü-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen (siehe auch Seite 17)

Tonspur

Wählen Sie die bevorzugte Sprache für Tonspuren.

Untertitelsprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Kindersicherung

Sprachen Mend-Sprache Deutsch Tonspur Deutsch Untertitelsprache Deutsch Montag 29.06.2017 15:48 1 Das Ende

Die Standard-PIN im Auslieferzustand lautet: 0 0 0 0

Altersfreigabe

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Rundfunkprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zur Altersfreigabe von Rundfunkprogrammen werden nicht in allen Ländern übertragen.

Sendersperrmodus

Diese Einstellung legt fest, wie oft Sie nach dem Umschalten auf einen gesperrten Sender (siehe Seite 23) nach der PIN-Code gefragt werden:

Einmalig Sie werden einmal nach der PIN pro gesperrtem Sender gefragt. Bis zum nächsten Neustart erfolgt keine weitere Abfrage.

Immer Sie müssen Ihre PIN jedes mal eingeben.

Nie Es erfolgt keine Abfrage.

PIN-Code-Modus

Hier können Sie die PIN-Abfrage für Menüs (z.B. Senderliste, Suchlauf usw.) abschalten. Diese Einstellung beeinflusst nicht die PIN-Abfrage bei gesperrten Sendern.

Einstellungen (INPUT: DTV)

PIN ändern

Nach dem Aktivieren der Option müssen zuerst die alte PIN eingeben. Die Standard-PIN ist 0000. Geben Sie nun eine neue viertstellige PIN ein. Nach der Eingabe müssen Sie zur Sicherheit noch einmal die PIN wiederholen.

Sollten Sie Ihre PIN vergessen, wenden Sie sich an den XORO-Kundendienst (siehe Seite 7).

USB (INPUT: DTV)

Videotext

Dieser Menüpunkt öffnet den Videotext des gewählten Senders (siehe Seite 15).

EPG

Dieser Menüpunkt öffnet den elektronischen Programmführer (siehe Seite 16)

HD Media Player

Dieser Menüpunkt öffnet den Media Player (siehe Seite 20)

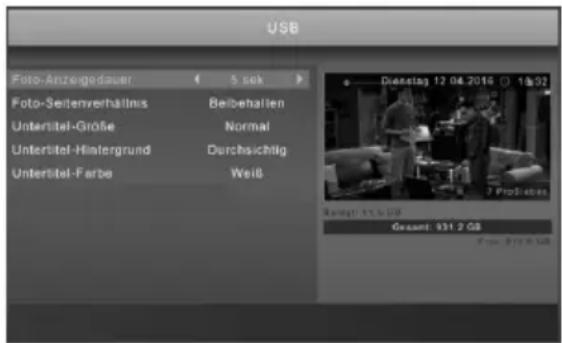

USB Foto-Anzegedauer 5. sek Foto-Seitenverhältnis Beibehalten Untertitel-Größe Normal Untertitel-Hintergrund Durchsichtig Untertitel-Farbe Weiß Dienstag 12.04.2016 19:02 7 ProSiebes Rangt: 13.5 GB Gesamt: 931.2 GB Free: 878.8 GB

USB-Einstellungen

Foto-Anzeigedauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Diashow angezeigt wird.

Foto-Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden.

Beibehalten Bilder werden unverzerrt dargestellt

Verwerfen Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrungen kommen

Untertitel-Größe

Bestimmt die Schriftgröße von Untertiteln im Media-Player.

Untertitel-Hintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media-Player angezeigt werden.

Untertitel-Farbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

Diese Menüs zeigen Ihnen Informationen zu freenet TV sowie zum eingebauten Entschlüsselungssystem des Fernsehers an.

Symptome Ursache und Lösung
-Es werden nicht alle Sender gefunden-Kein Empfang-Bildstörungen mit starken Mosaiken oder Artefakten, eingefrorene Bilder	Kein DVB-T/T2 TV-Empfang in Ihrer Gegend.Richten Sie die Antenne richtig aus (siehe Seite 13).Wiederholen Sie den Suchlauf (Siehe Seite 22).Kaufen Sie eine leistungsfähige Antenne (siehe Seite 13).Schalten Sie ggf. die Stromversorgung für Ihre Antenne ein (siehe Seite 13, 22), falls nötig.
-Einstellmenüs werden nicht angezeigt-Erstinstallationsmenü wird nicht angezeigt-Fernseher zeigt "HDMI: Kein Signal"	Schalten Sie mit der INPUT-Taste zwischen HDMI-Eingang und DVB-T2 Empfänger um (siehe Seite 10, 14, 19)Kein Gerät am HDMI-Eingang angeschlossen.
-Der eingebaute Bildschirm ist zu dunkel-Helligkeit schwankt	Ändern Sie die Einstellung für die Helligkeit (siehe Seite 17).Schalten Sie die Funktion DCR aus (siehe Seite 18).
Kein Ton	Erhöhen Sie die Lautstärke (VOL +).Schalten Sie die eingebauten Lautsprecher in den Bildschirm- und Lautsprechereinstellungen ein (siehe Seite 18).HDMI-Eingang: Es wird nur PCM Stereo-Ton unterstützt (siehe Seite 19).
Falsche Sprache: Ton oder Untertitel	Drücken Sie die AUDIO Taste, um aus verfügbaren Tonspuren zu wählen.Drücken Sie die SUB-T Taste, um verfügbare Untertitel zu wählen.
USB-Gerät wird nicht erkannt	Beachten Sie die Hinweise auf Seite 19.
Gerät zeigt die falsche Uhrzeit	Beachten Sie die Hinweise auf Seite 25, Zeitzoneneinstellung.
Der Fernseher geht nach 3 Stunden aus	Siehe Seite 18, Einstellung "Autostandby".
Bild ist zu klein oder verzerrt	Siehe Seite 18, 26.
Die Power-LED blinkt zeitweise rot im Standby-Modus oder beim Ausschalten des Fernsehers.	siehe Seite 12.
Das Aufladen des Akkus dauert länger als erwartet oder der Akku wird gar nicht geladen.	Schalten Sie den Fernseher mit dem Hauptschalter aus, um die Ladezeit zu verkürzen (siehe Seite 12).In kühlen Umgebungen (unter ca. 16 °C) wird der Akku langsa-mer geladen.Der Akku wird aufgrund hoher Temperaturen im Fernseher nicht geladen (Siehe Seite 12).
Ein "Briefumschlag"-Symbol wird auf dem Bildschirm angezeigt.	freenet TV hat eine Nachricht an Ihren Fernseher gesendet. Die Nachricht kann in MENÜ/Irdeto CA Status/Mail angezeigt und ggf. gelöscht werden.

Problembehebung/Spezifikationen

Symptome Ursache und Lösung
Die Akku-Laufzeit ist kür-zer als erwartet	Ändern Sie die Einstellung für die Helligkeit (siehe Seite 17).Angeschlossene USB-Geräte und aktive Antennen benötigen Energie und verkürzen die Akku-Laufzeit. Trennen Sie USB-Geräte, wenn sie nicht benötigt werden.Laden Sie den Akku vollständig auf, bis die Akku-LED grün leuchtet (siehe Seite 12).Reduzieren Sie die Lautstärke, um Strom zu sparen.Nach vielen Ladezyklen ist der Akku evtl. verschlissen. Wenden Sie sich an den XORO-Kundendienst.
Die LED am KFZ-Anschlusskabel leuchtet nicht. Der Fernseher wird nicht mit Strom versorgt.	Die Spannung am Eingang des KFZ-Anschlusskabels ist zu hoch oder zu niedrig.Der Ausgang vom KFZ-Anschlusskabel ist überlastet oder kurzgeschlossen. Trennen Sie den Fernseher vom Kabel und prüfen Sie, ob die LED dann leuchtet. Kontaktieren Sie die XORO-Kundendienst.Die Spitze des KFZ-Anschlusskabels lässt sich zum Wechsel der Sicherung abschrauben.ACHTUNG: Die Sicherung darf nur durch eine mit identischen Werten ersetzt werden. Die Sicherung spricht nur bei extremer Überlastung an. Beim Tausch einer defekten Sicherung muss daher auch das KFZ-Bordnetz, der Fernseher und die allgemeine Funktion des KFZ-Anschlusskabels überprüft werden. Ziehen Sie ggf. einen Fachmann hinzu.

Spezifikationen

Allgemeine Daten

Spannungsversorgung 12 V DC/2 A

Leistungsaufnahme 24 W (max.) / Standby (<0,5 W)

Abmessungen 362 x 205 x 30,5 mm

Gewicht 1220 g (TV)/1530 g (TV, Fernbedienung., Netzteil, Antenne, KFZ-Kabel)

Akku

Kapazität 7,4 V/4500 mAh

Technologie Li-Ion

Gewicht 164 g

Lautsprecher

Leistung Stereo (2x 2 W)

Bildschirm

Technologie TFT LCD mit Edge-LED Backlight

DVB-T/T2 Tuner

Eingangsfrequenz 174-230 MHz, 470-858 MHz

Antennenversorgung 5 V, max. 100 mA (zuschaltbar)

Speicherplätze 400 Sender

Hinweis: Irrtum und technische Änderungen vorbehalten.

Gewährleistungsbedingungen

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS

MAS Elektronik AG

Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Telefon: [phone] (Mo. - Fr. 11:00 Uhr - 17:00 Uhr)

Fax: [phone]

XORO by MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Deutschland

www.xoro.de
