Produkttyp	Sicherheitskamera
Marke	Panasonic
Modell	WV-CL240 / WV-CL274E
Bildaufnahmeelement	1/3-Zoll Zwischenzeilen-CCD, 752 (H) x 582 (V) Bildelemente
Horizontale Auflösung	480 Zeilen
Mindestbeleuchtung	0,8 Lux bei Blende 1,4
Rauschabstand	50 dB (AGC aus, gewichtet)
Videoausgang	PAL 1,0 V[p-p], 75 Ω, BNC-Steckverbinder
Synchronisierung	INT (intern), LL (Zeilensynchronisierung), VD2 (Multiplex-Vertikalansteuerung) wählbar
Abtastsystem	2:1 Zeilensprung, 625 Zeilen/50 Halbbilder/25 Vollbilder
Elektronische Lichtregelung	1/50 s bis 1/15.000 s
Objektivfassung	CS-Fassung (1'-32UN)
Stromversorgung (WV-CL240)	220 V – 240 V AC, 50 Hz, 3,8 W
Stromversorgung (WV-CL274E)	24 V AC, 50 Hz, 3,5 W
Abmessungen (ohne Objektiv)	67 mm (B) x 65 mm (H) x 123 mm (T)
Gewicht (WV-CL240, ohne Objektiv)	0,495 kg
Gewicht (WV-CL274E, ohne Objektiv)	0,35 kg
Umgebungstemperatur	-10 °C bis +50 °C
Luftfeuchtigkeit	Weniger als 90 %
Detail/Blendenpegel	SHARP oder SOFT wählbar
Gegenlichtkompensation	BLC ON/OFF
Automatische Verstärkungsregelung	AGC +18 dB
Weißabgleich	Automatische Tracing-Weißbalance (ATW)
Objektivanschluss	Steckverbinder für Video- oder DC-Ansteuerung
Reinigung	Trockenes Tuch; CCD-Frontplatte mit Ethanol
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Erdung erforderlich
Wartung	Keine vom Benutzer wartbaren Teile; Service durch Fachpersonal
Zubehör	Gehäusekappe, ALC-Objektiv-Steckverbinder

Häufig gestellte Fragen - WV-CL240 PANASONIC

Wie stelle ich die Synchronisierung der Kamera ein?

Stellen Sie den Synchronisiermodus-Wahlschalter auf INT (interne Synchronisierung), LL (Zeilensynchronisierung) oder verwenden Sie das VD2-Signal für die Multiplex-Vertikalansteuerung. Die Einstellung erfolgt über den Schalter an der Rückseite der Kamera.

Welche Objektive sind mit der WV-CL240 kompatibel?

Verwenden Sie Objektive mit CS-Fassung (1'-32UN) und einem Gewicht unter 450 g. Der maximale Überstand an der Rückseite darf 4 mm nicht überschreiten. Bei schwereren Objektiven müssen Kamera und Objektiv zusätzlich gestützt werden.

Wie reinige ich die Kamera und das CCD-Element?

Das Gehäuse mit einem trockenen Tuch reinigen. Bei hartnäckigem Schmutz ein mildes Waschmittel verwenden und anschließend trocken wischen. Die Frontplatte des CCD-Elements vorsichtig mit einem in Ethanol getränkten Wattenstäbchen reinigen. Keine starken oder scheuernden Reinigungsmittel verwenden.

Was ist der Unterschied zwischen ALC und ELC?

ALC (Automatische Lichtregelung) wird verwendet, wenn ein Objektiv mit Blendenautomatik angeschlossen ist. ELC (Elektronische Lichtregelung) wird für Objektive mit Festblende oder manueller Blende genutzt. Die Einstellung erfolgt über den entsprechenden Schalter an der Kamera.

Wie schließe ich die Stromversorgung an?

Beim Modell WV-CL240 das Netzkabel an eine Steckdose (220 V – 240 V, 50 Hz) anschließen. Beim Modell WV-CL274E das Kabel an die 24 V AC-Eingangsklemme (19,5 V – 28 V) anschließen und den Erdungsdraht an die GND-Klemme legen.

Wie stelle ich den Fokus richtig ein?

Lösen Sie die Fokus-Feststellschraube an der Seite der Kamera. Drehen Sie den Rückflansch-Einstellring in die gewünschte Position, bis das Bild scharf ist. Ziehen Sie die Schraube danach wieder an, jedoch nicht zu fest, um Beschädigungen zu vermeiden.

Was ist die Mindestbeleuchtung der Kamera?

Die Kamera benötigt eine Mindestbeleuchtung von 0,8 Lux bei Blende 1,4. Bei ungünstigen Lichtverhältnissen kann die automatische Verstärkungsregelung (AGC) den Pegel um bis zu +18 dB anheben.

Kann die Kamera im Freien verwendet werden?

Nein, die Kamera ist nicht für den Außeneinsatz geeignet. Sie muss vor Regen und Feuchtigkeit geschützt werden. Der zulässige Temperaturbereich liegt bei -10 °C bis +50 °C und die Luftfeuchtigkeit unter 90 %.

Welche Videoausgangsspezifikationen hat die Kamera?

Der Videoausgang liefert ein PAL-Signalgemisch mit 1,0 V[p-p] an 75 Ω über einen BNC-Steckverbinder. Die horizontale Auflösung beträgt 480 Zeilen und der Rauschabstand 50 dB (AGC aus).

Kann ich die Kamera selbst reparieren?

Nein, im Innern der Kamera befinden sich keine vom Benutzer wartbaren Teile. Öffnen Sie das Gehäuse nicht, um elektrische Schläge zu vermeiden. Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Servicepersonal durchgeführt werden.

BEDIENUNGSANLEITUNG WV-CL240 PANASONIC

(Objektiv: Sonderzubehör)

Panasonic

CCTV-Farbkameras Bedienungsanleitung

Modell-Nr. WV-CL240 WV-CL274E

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produktes aufmerksam durch und halten Sie sie jederzeit griffbereit.

Ns0103-0 3TR001506AAA Gedruckt in China

VORSICHT

RISIKO EINES ELEKTRISCHEN SCHLAGS

NICHT ÖFFNEN

VORSICHT: WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEN, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nicht isolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, dass sie eine Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

Unterbrechen der Stromversorgung. Bei Geräten mit oder ohne Netzschalter liegt Spannung am Gerät an, sobald der Netzstecker an der Steckdose angeschlossen wird. Das Gerät ist jedoch nur dann betriebsbereit, wenn der Netzschalter (EIN/AUS) auf EIN steht.

ZUR EIGENEN SICHERHEIT BITTE AUFMERKSAM DURCHLESEN.

WARNUNG: Dieses Gerät muss geerdet werden.

WICHTIG

Die Adern dieses Netzkabels sind nach folgendem Code farblich gekennzeichnet.

Grün-gelb:

Blau:

Erde

Nulleiter

Braun: Spannungsführend

Da die Farbmarkierung der Adern des Netzkabels dieses Geräts u.U. nicht mit der Farbmarkierung der Steckerklemmen übereinstimmt, gehen Sie folgendermaßen vor.

Schließen Sie die grün-gelbe Ader an die mit dem Buchstaben E oder dem Erdesymbol ± oder an die grün oder grün-gelb gekennzeichnete Steckerklemme an.

Schließen Sie die blaue Ader an die mit dem Buchstaben N oder an die schwarz gekennzeichnete Steckerklemme an.

Schließen Sie die braune Ader an die mit dem Buchstaben L oder an die rot gekennzeichnete Steckerklemme an.

Wir erklären in alleiniger Verantwortung, dass das Produkt, auf das sich diese Erklärung bezieht, mit den folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinien 73/23/EEC und 89/336/EEC.

Die Fabriknummer dieses Gerätes ist auf dessen Bodenabdeckung angegeben. Sie sollten die Fabriknummer dieses Gerätes in den dafür vorgesehenen Raum eintragen und diese Anleitung als Kaufunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erleichtern.

Modellnummer

Fabriknummer

WARNUNG: Um ein Feuer oder einen Stromschlag zu verhindern, darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Das Gerät ist vor Tropf- und Spritzwasser zu schützen; außerdem dürfen keine mit Flüssigkeit gefüllten Behälter, wie z.B. Vasen, auf das Gerät gestellt werden.

VORWORT

Die Digital-Farbkameras der Serie WV-CL270/CL274E von Panasonic sind mit einem 1/3-Zoll Zwischenzeilen-CCD-Bildaufnahmeelement mit 752 horizontalen Bildelementen und LSI für die digitale Signalverarbeitung ausgestattet. Sie bieten somit höchstes Niveau an Bildqualität und

Auflösung sowie alle technischen Voraussetzungen für den Aufbau einer hochentwickelten Video-Überwachungsanlage.

MERKMALE

1. Die Kamera verfügt über folgende Funktionen:

(1) Automatische Lichtregelung (ALC)/elektronische Lichtregelung (ELC) (2) Automatische Verstärkungsregelung (AGC) +18 dB und automatische Tracing-Weißbalance (ATW) (3) Zum Synchronisieren der Kamera kann INT (interne Synchronisierung), LL (Zeilensynchronisierung) oder VD2 (Multiplex-Vertikalansteuerung) gewählt werden.

VORSICHTSMASSREGELN

- Der Einbau sollte von einem qualifizierten Kundendiensttechniker oder Systeminstallateur vorgenommen werden.

1. Niemals die Kamera zerlegen.

Um elektrische Schläge zu vermeiden, niemals Schrauben oder Abdeckungen entfernen.

1. Mindestbeleuchtung 0,8 Lux bei Blende 1,4
2. Rauschabstand von 50 dB (bei ausgeschalteter AGC)
3. Horizontale Auflösung von 480 Zeilen.
4. Für ein Objektiv mit Blendenautomatik kann zwischen Video- oder Gleichstrom-Ansteuerungssignal gewählt werden.

Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Wartungsarbeiten sollten nur von qualifiziertem Servicepersonal vorgenommen werden.

1. Die Kamera vorsichtig behandeln.

Die Kamera muss sorgfältig behandelt werden. Stöße und Erschütterungen vermeiden. Falsche Handhabung oder Lagerung kann zu Beschädigungen an der Kamera führen.

1. Regen und Feuchtigkeit vermeiden; die Kamera nicht an nassen Orten verwenden. Falls die Kamera nass wird, sofort die Stromversorgung ausschalten und die Kamera von einem qualifizierten Servicetechniker warten lassen. Feuchtigkeit kann nicht nur Schäden an der Kamera, sondern auch elektrische Schläge zur Folge haben.
2. Das Kameragehäuse nicht mit starken oder scheuernden Mitteln reinigen.

Verwenden Sie einen trockenen Lappen, um Schmutz von der Kamera zu entfernen. Bei hartnäckig anhaftendem Schmutz mit einem milden Waschmittel vorsichtig abwischen. Danach wischen Sie das verbleibende Waschmittel mit einem trockenen Tuch ab.

1. Die Frontplatte des CCD-Elements vorsichtig reinigen.

Keine starken oder scheuernden Reinigungsmittel verwenden. Zur Reinigung Seidenpapier oder ein mit Ethanol angefeuchtetes Wattestäbchen verwenden.

1. Die Kamera niemals auf die Sonne richten. Die Kamera weder im ein- noch ausgeschalteten Zustand auf die Sonne oder andere sehr starke Lichtquellen richten. Andernfalls kann es zu Leuchtfahnen oder Überstrahlungen kommen.
2. Die Kamera nicht außerhalb des vorgeschriebenen Temperatur-, Luftfeuchtigkeits- und Leistungsbereichs betreiben. Die Kamera nur an Orten betreiben, wo die Temperatur zwischen -10 °C und +50 °C und die Luftfeuchtigkeit unter 90 % liegt. Die Versorgungsspannung beträgt 220 V - 240 V Wechselstrom, 50 Hz bei Modell WV-CL270 bzw. 24 V Wechselstrom bei Modell WV-CL274E.

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

① Steckverbinder für Objektiv mit Blendenautomatik

Liefert den Strom und die Steuersignale an ein Objektiv mit Blendenautomatik (nicht mitgeliefert).

② Rückflansch-Einstellring

Dient zum Einstellen der Rückflansch-Brennweite oder der Bildschärfe.

③ Objektiv (Option)

④ Einbauadapter

Die Befestigungsbohrungen an der Kamera sind für die Montage der Kamera auf einem Einbauwinkel bestimmt. Die Kamera wurde ursprünglich für die Montage von der Unterseite konstruiert, wobei jedoch auch eine Ausführung für die Montage an der Oberseite verfügbar ist. Für die Montage von der Oberseite ist der Einbauadapter von der Unterseite der Kamera abzunehmen, indem zwei Befestigungsschrauben entfernt werden. Den Einbauadapter gemäß Abbildung an der Oberseite der Kamera anbringen, dann die Kamera auf dem Einbauwinkel montieren. Zur Befestigung des Einbauadapters nur die zwei Originalschrauben verwenden; längere Schrauben können zur Beschädigung innerer Bauteile und kürzere zum Herunterfallen der Kamera führen.

⑤ Fokus-Feststellschraube

⑥ Netzkabel (nur WV-CL270)

Dieses Netzkabel an eine Netzsteckdose (220 V - 240 V, 50 Hz) anschließen.

⑦ Eingangsklemme 24 V Wechselstrom [AC 24V IN] (nur WV-CL274E)

Hier wird das 24 V, 50 Hz Wechselstromkabel angeschlossen.

⑧ Synchronisiermodus-Wahlschalter [INT, LL]

Wählt den Kamera-Synchronisiermodus INT (interner Synchronisiermodus) oder LL (Zeilensynchronisiermodus).

INT: Eingestellt auf internen 2:1 Zeilensprung.

LL: Eingestellt auf Zeilensynchronisierung

⑨ Gegenlichtbeleuchtungs-Moduswahl- schalter [BLC ON, OFF]

Mit diesem Schalter kann die für die Position des Objekts und die Lichtbedingungen auf dem Bildschirm optimale Gegenlichtbeleuchtung gewählt werden.

ON: Diesen Modus bei starkem Gegenlicht, wie z.B. einer Punktleuchte im Hintergrund, wählen.

OFF: Normales Bild.

⑩ Detail/Blendenpegel-Wahlschalter [SHARP, SOFT]

Der Detail/Blendenpegel kann mit diesem Wahlschalter gewählt werden. Diesen Wahlschalter auf die gewünschte Position stellen, während das Bild am Monitor beobachtet wird.

SOFT: Diese Position wählen, wenn ein Quad-System an die Kamera angeschlossen ist.

⑪ Automatische Lichtregelung [ALC]/elektronische Lichtregelung [ELC]

Hier kann die dem verwendeten Objektiv entsprechende Lichtregelung gewählt werden.

ALC: Diesen Modus wählen, wenn ein Objektiv mit Blendenautomatik (ALC-Objektiv) mit dieser Kamera verwendet wird.

ELC: Diesen Modus wählen, wenn ein Objektiv mit Festblende oder ein Objektiv mit manueller Blende mit dieser Kamera verwendet wird.

⑫ Objektivantriebssignal-Wahlschalter [VIDEO, DC]

Dieser Menüpunkt legt das Signal fest, mit dem das ALC-Objektiv über den Objektiv-Steckverbinder angesteuert wird.

VIDEO: Den Parameter auf VIDEO setzen, wenn das verwendete Objektiv ein Video-Ansteuersignal erfordert.

DC: Den Parameter auf DC setzen, wenn das verwendete Objektiv ein Gleichstrom-Ansteuersignal erfordert.

⑬ Video-Ausgang [VIDEO OUT]

Hier wird der Video-Eingang VIDEO IN des Monitors angeschlossen. Wenn an diesem Steckverbinder das Multiplex-Vertikalansteuersignal (VD2) anliegt, wird die Kamera-Synchronisierung automatisch auf Vertikalansteuerung eingestellt.

Wichtig: Nur an eine 24 V Wechselstromversorgung (19,5 V - 28 V) der Klasse 2 anschließen. Bei Verwendung einer 24 V Wechselstromversorgung unbedingt den Erdungsdraht an die Klemme GND anschließen.

ANSCHLÜSSE

A. WV-CL270 (220 V - 240 V Wechselstromversorgung 50 Hz)

Das Netzkabel an eine Netzdose (220 V - 240 V, 50 Hz) anschließen.

B. WV-CL274E (24 V Wechselstromversorgung 50 Hz)

Das Netzkabel an die 24 V Wechselstrom-Eingangsklemme an der Rückseite des WV-CL274E anschließen.

24 V Wechselstrom, 50 Hz (19,5 V - 28 V)

Empfohlener Querschnitt für 24 V Wechselstromleitung

Kupferdraht Querschnitt (AWG)		#24 (0,22mm2)	#22 (0,33mm2)	#20 (0,52mm2)	#18 (0,83mm2)
Kabellänge (ca)	(m)	95	150	255	425

Videokabel

1. Es sollte möglichst ein Videomonitor verwendet werden, dessen Auflösung mindestens derjenigen der Kamera entspricht.
2. Die maximale Länge des Koaxialkabels zwischen der Kamera und dem Monitor ist nachfolgend aufgeführt.

Koaxial kabeltyp		RG-59/U (3C-2V)	RG-6/U (5C-2V)	RG-11/U (7C-2V)	RG-15/U (10C-2V)
Empfohlene maximale Kabellänge	(m)	250	500	600	800

Einbau des Steckverbinders für Objektiv mit Blendenautomatik

Der Objektiv-Steckverbinder muss eingebaut werden, wenn ein Objektiv mit Blendenautomatik, das von einem Videosignal angesteuert wird, verwendet wird.

Das Blendensteuerkabel an der Kante des Objektiv-Steckers abschneiden, um den vorhandenen Stecker zu entfernen, und die Isolierung gemäß Abbildung abziehen. Den vorhandenen Stecker entfernen und die Isolierung gemäß Abbildung abziehen.

Steckerbelegung:

Stift 1: Stromversorgung, max. +9 V Gleich-

strom, 50 mA

Stift 2: nicht belegt

Stift 3: Videosignal, 0,7 V [p-p]/40 kΩ

Stift 4: Abschirmung, Erde

Das Objektivkabel an die Stifte des mitgelieferten Steckers anlöten.

Anbringen des Objektivs

Vorsicht:

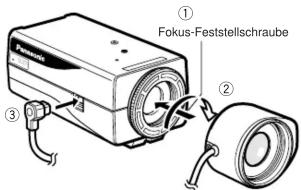

① Vor Anbringen des Objektivs die Feststellschraube seitlich an der Kamera lösen und den Rückflansch-Einstellring bis zum Anschlag entgegen dem Uhrzeigersinn drehen. Befindet sich der Ring nicht am Anschlag, kann das innere Objektiv oder das CCD-Bildelement beschädigt werden. ② Das Objektiv gegen den Uhrzeigersinn in die Objektivfassung der Kamera einschrauben. ③ Das Objektivkabel an den Steckverbinder für Objektiv mit Blendenautomatik seitlich an der Kamera anschließen.

Wichtiger Hinweis:

Es sollte die CS-Fassung (1"-32UN) und ein Objektiv, das weniger als 450 g wiegt, verwendet werden. Bei einem schwereren Objektiv müssen Objektiv und Kamera mit einer Stütze gesichert werden.

Der Überstand an der Rückseite des Objektivs sollte der folgenden Abbildung entsprechen

CS-Fassung: max. 4 mm

FOKUS- ODER RÜCKFLANCHEINSTELLUNG

Folgende Einstellungen sollten von einem qualifizierten Servicetechniker vorgenommen werden.

① Die Schraube an der Seite der Kamera lösen.

② Den Rückflansch-Einstellring in die gewünschte Stellung bringen. ③ Die Schraube seitlich an der Kamera festziehen.

Hinweis: Die Schraube nicht unter Anwendung übermäßiger Kraft festziehen, da sonst die Schraube beschädigt werden oder der Fokus abweichen kann.

TECHNISCHE DATEN

Aufnahmeelement: Zwischenzeilen-CCD mit 752 (H) x 582 (V) Bildelementen

Abtastbereich: 6,45 (H) x 4,84 (V) mm (entspricht dem Abtastbereich einer 1/2"-Aufnahmeröhre)

Synchronisierung: Wählbar zwischen interner Synchronisierung (INT), Zeilensynchronisierung (LL) oder Multiplex-Vertiaklansteuerung (VD2)

Abtastsystem: 2:1 Zeilensprung

Abtastung: 625 Zeilen/50 Halbbilder/25 Vollbilder

Horizontale Auflösung: 480 Zeilen

Video-Ausgang: Signalgemisch mit PAL 1,0 V[p-p], 75 Ω/BNC-Steckverbinder

Rauschabstand: 50 dB (bei ausgeschalteter AGC, gewichtet)

Elektronische Lichtregelung: Entspricht stufenlos regelbaren Verschlußzeiten zwischen 1/50 s und 1/15 000 s

Mindestbeleuchtung: 0,8 Lux bei Blende 1,4

Detail: SHARP oder SOFT, wählbar

Objektivfassung: CS-Fassung

Umgebungstemperatur: -10 °C bis +50 °C

Luftfeuchtigkeit: Weniger als 90 %

Stromversorgung und

Leistungsaufnahme: WV-CL270: 220 V - 240 V Wechselstrom, 50 Hz, 3,8 W WV-CL274E: 24 V Wechselstrom, 50 Hz, 3,5 W

Abmessungen

(ohne Objektiv): 67 mm (B) x 65 mm (H) x 123 mm (T)

Gewicht (ohne Objektiv): WV-CL270: 0,495 kg

WV-CL274E: 0,35 kg

Gewichte und Abmessungen verstehen sich als Näherungswerte. Änderungen der technischen Daten jederzeit vorbehalten.

STANDARDZUBEHÖR

Gehäusekappe 1

ALC-Objektiv-Steckverbinder 1
