BEDIENUNGSANLEITUNG HmIP-SPDR Homematic IP

1 Homematic IP Durchgangssensor mit Richtungserkennung

1 Abdeckung in Anthrazit
2 2x 1,5 V LR6/Mignon/AA Batterien
2 Doppelseitige Klebestreifen
2 Schrauben 3,0 x 30 mm
2 Dübel 5 mm

1 Bedienungsanleitung

Dokumentation © 2017 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Anderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

151165 (web)

Version 1.1 (08/2017)

1

A B C D

E

2

F

3

1 Hinweise zur Anleitung....8
2 Gefahrenhinweise 8
3 Funktion und Geräteübersicht 10
4 Allgemeine Systeminformationen 11
5 Montage....12
5.1 Montagehinweise 12
5.2 Klebestreifenmontage 15
5.3 Schraubmontage 16
6 Anlernen....17
7 Batterien wechseln....19
8 Fehlerbehebung 21
8.1 Schwache Batterien 21
8.2 Duty Cycle....21
8.3 Fehlercodes und Blinkfolgen 22
9 Wiederherstellung der Werkseinstellungen......24
10 Wartung und Reinigung......25
11 Allgemeine Hinweise zum Funkbetrieb......25
12 Technische Daten 26

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Homematic IP Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Lassen Sie das Gerät im Fehlerfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschaden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungs- ähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

3 Funktion und Geräteübersicht

Der Homematic IP Durchgangssensor wird im Türrahmen montiert und erkennt zuverlässig Personen beim Passieren der entsprechenden Tür. Zwei Infrarot-Sensoren ermöglichen die Richtungserkennung und registrieren, ob jemand einen Raum betritt oder verlässt. Darüber hinaus protokolliert der Durchgangssensor die Anzahl von Personen, die einen Raum betreten oder verlassen haben. Durch diese Eigenschaften kann das Gerät in Verbindung mit weiteren Homematic IP Komponenten beispielsweise ideal zur Steuerung von Licht- und Sicherheitsfunktionen eingestetzt werden.

Dank der Funk-Kommunikation und des Batteriebetriebs bietet der Durchgangssensor eine hohe Flexibilität bei der Wahl des Montageortes. Durch die kompakte Bauform und mit einem Erfassungsbereich von bis zu 4,5 m sowie einem Erfassungswinkel von 66° ist der Durchgangssensor optimal für die Montage in Türrahmen konzipiert. Mitgelieferte Klebestreifen sowie Schrauben und Dübel machen die Befestigung sehr einfach.

Durch den eingebauten Sabotagekontakt werden Sie bei Demontage oder Manipulation des Durchgangssensors sofort über die App informiert.

Beim Abnehmen der Abdeckung werden die Zähler des Gerätes automatisch zurückgesetzt.

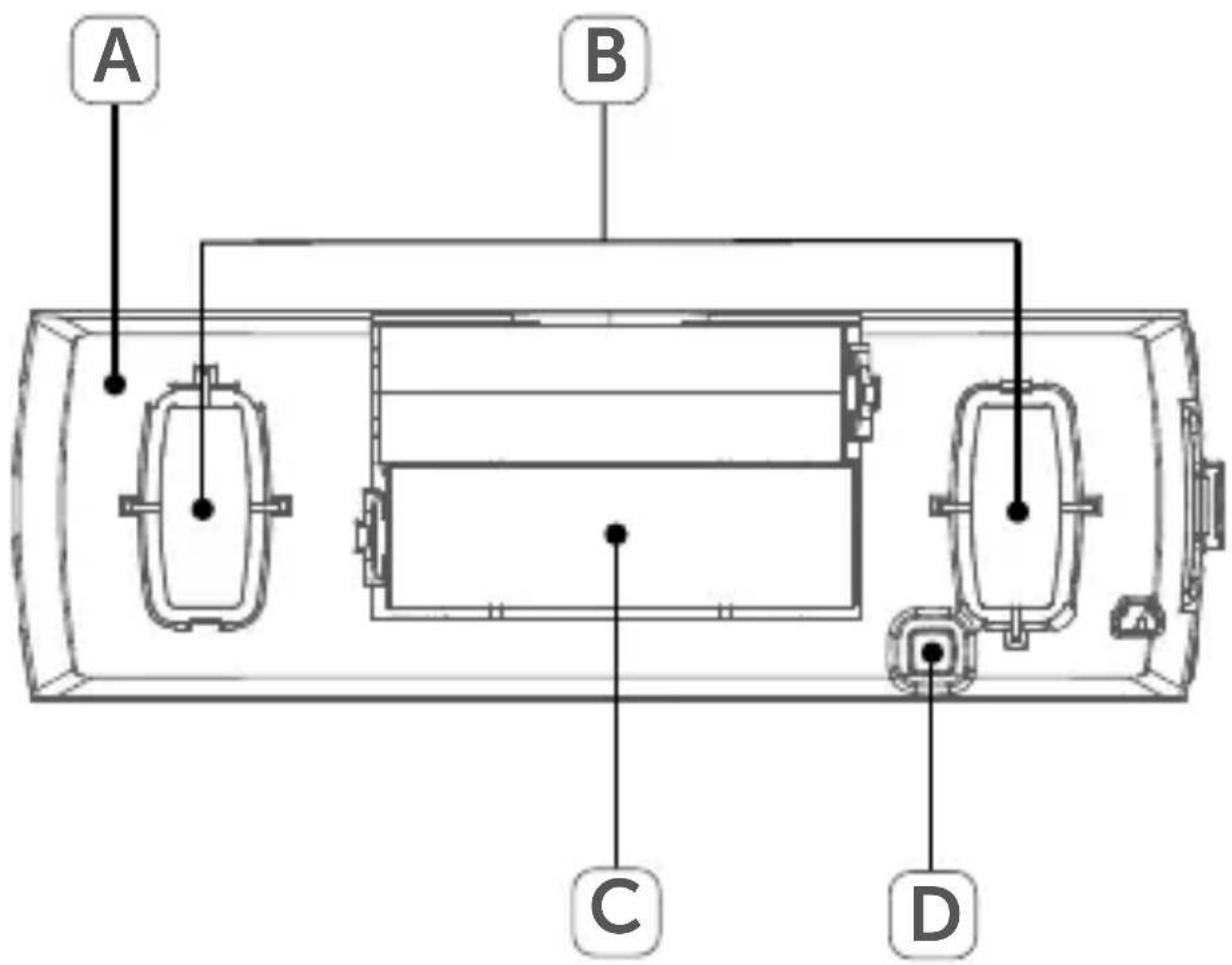

Geräteübersicht (s. Abbildung 1):

(A) Elektronikeinheit
(B) Sensoren
(C) Batteriefach
(D) Systemtaste (Anlerntaste und LED)

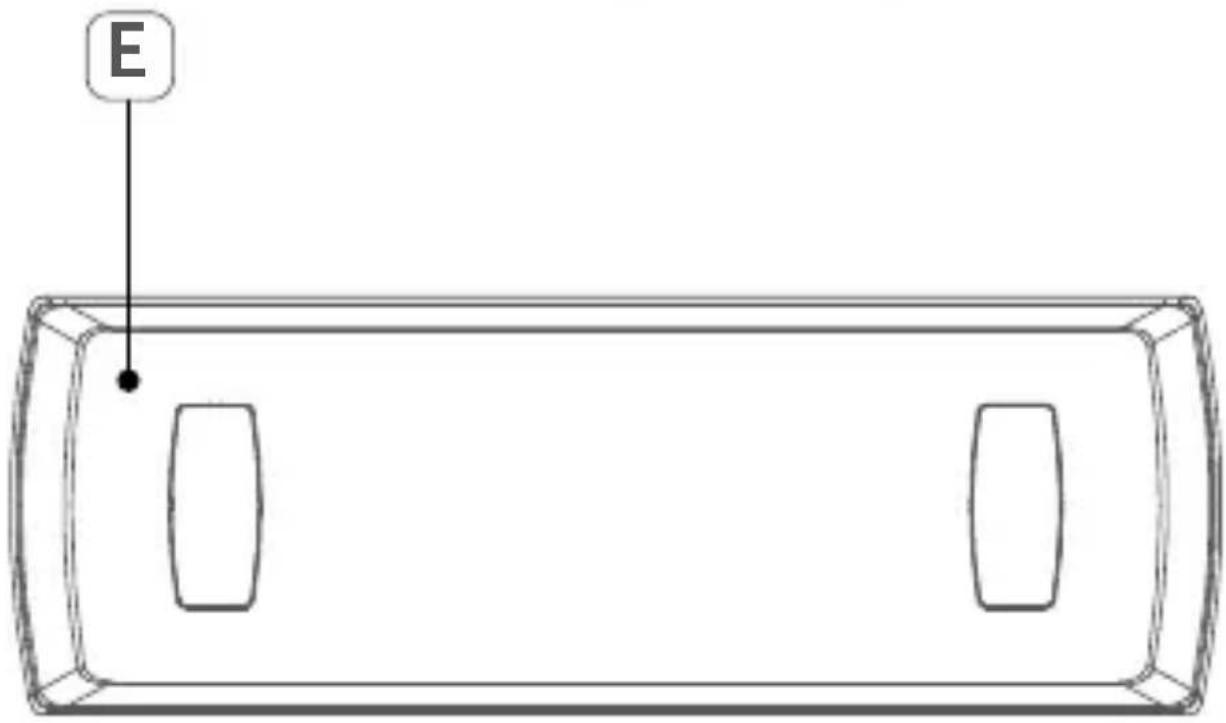

(E) Abdeckung

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Homematic Zentrale CCU2 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.eQ-3.de.

e dc a

200 cm 120 cm empfohlene Montagehöhe 66° 80 cm 0 cm bis zu 450 cm

Für Distanzen über 4,5 m ist eine zuverlässige Detektion nicht mehr gewährleistet, kann aber auch nicht ausgeschlossen werden.

Die Befestigung des Geräts mit Klebestreifen bietet sich besonders bei einer Montage im Türrahmen an, um den Türrahmen nicht zu beschädigen.

Bei der Montage im Türrahmen wird das Gerät im seitlichen Türrahmen befestigt.

Um den vollen Funktionsumfang des Durchgangssensors nutzen zu können, empfehlen wir eine waagerechte Montage und eine Montagehöhe von 80 bis 120 cm. Die Verwendung des Gerätes ist jedoch nicht auf diese Montagehöhe beschränkt.

Das Ansprechen der Sensoren durch Haustiere kann durch eine Montagehöhe von mindestens 80 cm vermieden werden.

Sie können den Durchgangssensor auch in Flu- ren oder Treppenaufgängen nutzen. Passen Sie hierzu ggf. die Sensorparameter in der Homema- tic IP App oder Homematic WebUI an.

Um die Gefahr eines Fehlalarms zu verringern, sollte das Gerät weder direkter Lichteinstrahlung durch bspw. Sonnenlicht oder Autoscheinwerfern ausgesetzt, noch in der Nähe einer Wärmequelle (z. B. über einem Heizkörper) montiert werden.

Die Leistungsfähigkeit der Erfassung hängt von der Temperaturdifferenz zwischen dem sich bewegenden Objekt und dem jeweiligen Hintergrund ab.

Der Erfassungsbereich sollte nicht direkt auf Fenster, Heizungen oder sonstige Wärmequellen ausgerichtet sein.

Eine Erfassung durch Glas hindurch ist nicht möglich. Fehlalarme durch sich bewegende Wärmequellen hinter einem Fenster können aber nicht zu 100 % ausgeschlossen werden.

5.2 Klebestreifenmontage

Um den Durchgangssensor mit den Klebestreifen zu montieren, gehen Sie wie folgt vor:

- Wählen Sie den gewünschten Montageort (z. B. einen Türrahmen) aus.

Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lö- sungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann.

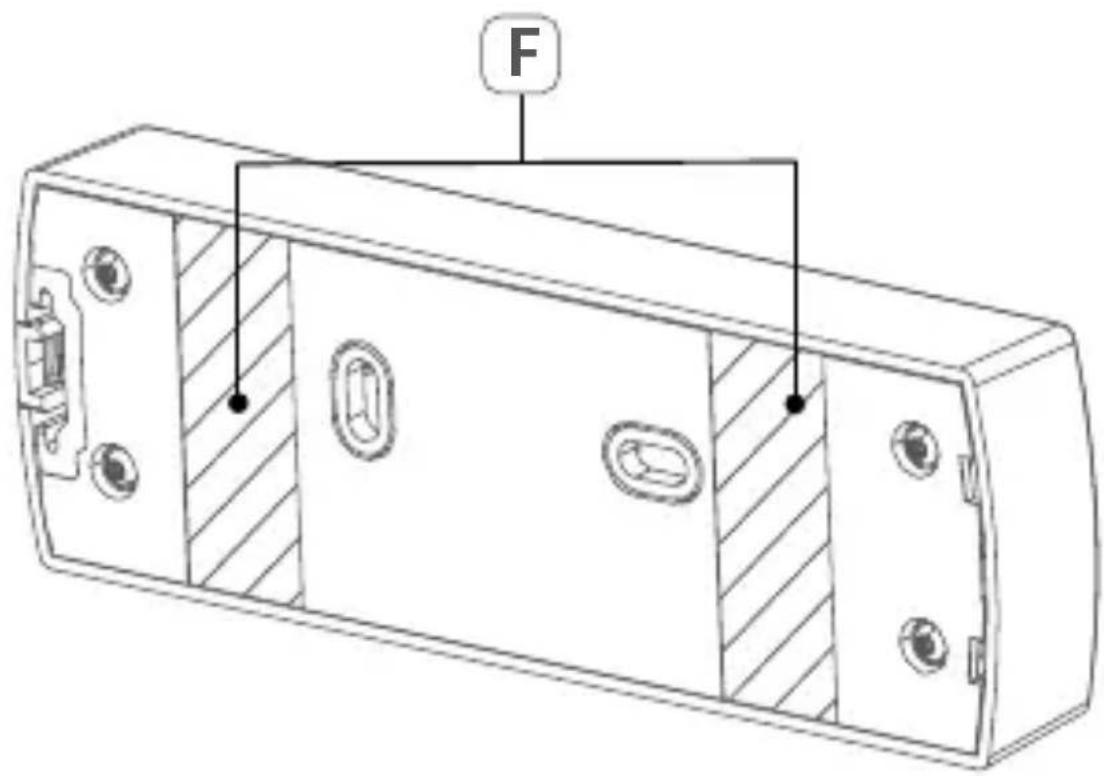

- Befestigen Sie die Klebestreifen (F) auf der Rückseite des Durchgangssensors in den dafür vorgesehenen Markierungen (s. Abbildung 2).

• Entfernen Sie die Folie von den Klebestreifen.
• Drücken Sie das Gerät mit der Rückseite an die gewünschte Position an der Wand oder im Türrahmen.

5.3 Schraubmontage

Um den Durchgangssensor mit Schrauben und Dübeln zu montieren, gehen Sie wie folgt vor:

- Wählen Sie einen gewünschten Montageort aus.

Stellen Sie sicher, dass an der ausgewählten Position in der Wand keine Leitungen verlaufen!

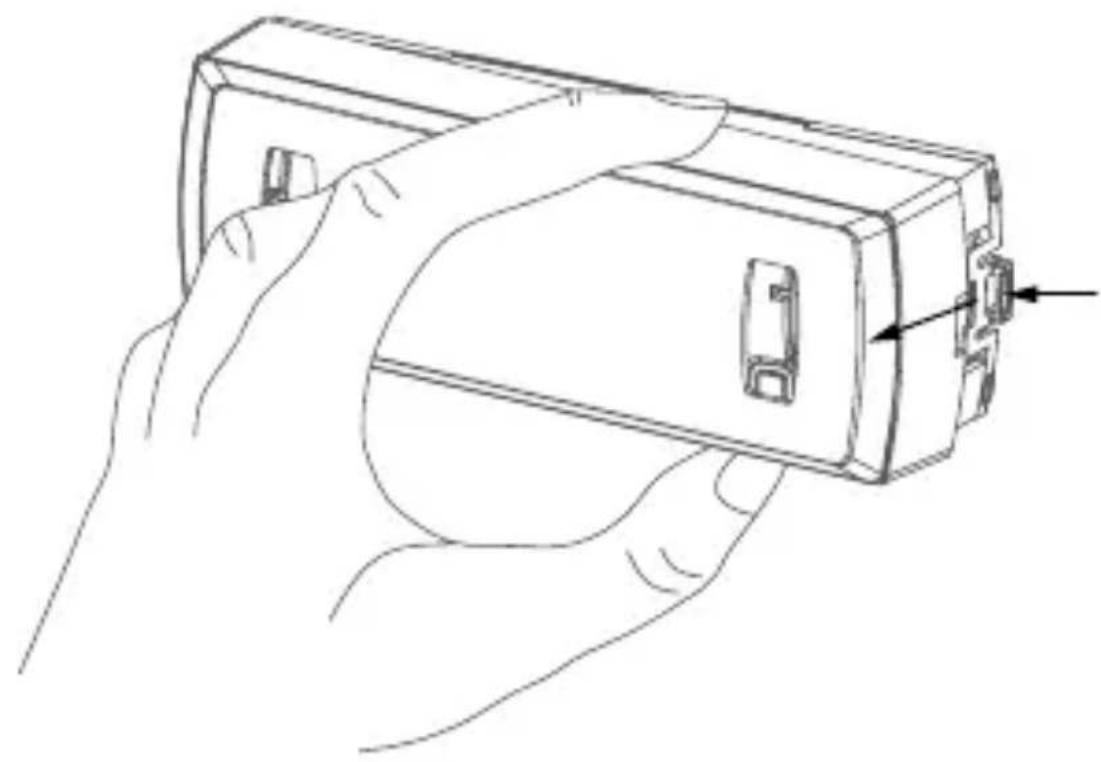

• Drücken Sie die Verrastung an der Seite des Geräts leicht ein und nehmen Sie die Elektronikeinheit (A) aus der Abdeckung (E) heraus (s. Abbildung 3).
• Entnehmen Sie die Batterien aus dem Batteriefach (C).
• Zeichnen Sie vier Bohrlöcher gemäß der Schraublöcher des Durchgangssensors mit einem Stift an der Wand an (s. Abbildung 4).
• Bohren Sie die vorgezeichneten Löcher mit einem geeigneten Bohrer.

Bei Steinwänden verwenden Sie einen Bohrer mit 5 mm Durchmesser für die Dübel. Bei Holzwänden können Sie einen Bohrer mit 1,5 mm Durchmesser

verwenden, um das Eindrehen der Schrauben zu erleichtern.

• Montieren Sie den Durchgangssensor durch Einstecken der mitgelieferten Dübel und Eindrehen der Schrauben (s. Abbildung 5).
• Legen Sie die Batterien entsprechend der Polari-tätsmarkierungen wieder in das Batteriefach ein (s. Abbildung 6).
• Setzen Sie die Abdeckung (E) noch nicht auf.

6 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Sie können das Gerät sowohl an den Access Point als auch an die Homematic Zentrale CCU2 anlernen. Weitere Informationen dazu entnehmen Sie bitte dem Homematic IP Anwenderhandbuch (zu finden im Downloadbereich unter www.eQ-3.de).

Damit der Durchgangssensor in Ihr System integriert werden und mit anderen Geräten kommunizieren kann, muss er zunächst angelernt werden.

Zum Anlernen des Durchgangssensors an den Access Point gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Öffnen Sie ggf. das Batteriefach (C), indem Sie die Verrastung an der Seite des Geräts leicht eindrücken und die Elektronikeinheit (A) aus der Abdeckung (E) herausnehmen (s. Abbildung 3).
• Ziehen Sie den Isolierstreifen aus dem Batteriefach (C) heraus, um das Gerät zu aktivieren. Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) erneut kurz drücken (s. Abbildung 7).

• Das Gerät erscheint automatisch in der Homematic IP App.

• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen ist.

• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (D) grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Wählen Sie aus, in welchen Anwendungen (z. B. Sicherheit und/oder Licht) Sie das Gerät verwenden möchten.
• Ordnen Sie das Gerät in der App einem Raum zu und vergeben Sie einen Namen für das Gerät.
• Setzen Sie die Abdeckung (E) wieder auf.

7 Batterien wechseln

Wird eine leere Batterie in der App bzw. am Gerät angezeigt (s. „8.3 Fehlercodes und Blinkfolgen“ auf Seite 22), tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR6/Mignon/AA aus. Beachten Sie dabei die richtige Polung der Batterien.

Um die Batterien des Durchgangssensors zu wechseln, gehen Sie wie folgt vor:

- Öffnen Sie das Batteriefach (C), indem Sie die Verrastung an der Seite des Geräts leicht eindrücken und die Elektronikeinheit (A) aus der Abdeckung (E) herausnehmen (s. Abbildung 3).

- Entnehmen Sie die leeren Batterien aus dem Bat-

teriefach (C).

• Legen Sie zwei neue Batterien des Typs LR6/Mignon/AA entsprechend der Polaritätsmarkierungen in das Batteriefach ein (s. Abbildung 6).
• Setzen Sie die Abdeckung wieder auf.
• Achten Sie nach dem Einlegen der Batterien auf die Blinkfolgen der LED (s. „8.3 Fehlercodes und Blinkfolgen“ auf Seite 22).

Nach dem Einlegen der Batterien führt der Durchgangssensor zunächst einen Selbsttest für ca. 2 Sekunden durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige (D): Oranges und grünes Leuchten.

Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Ersatz nur durch denselben oder einen gleichwertigen Typ. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

8 Fehlerbehebung

8.1 Schwache Batterien

Wenn es der Spannungswert zulässt, ist der Durchgangssensor auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden.

Bricht beim Senden die Spannung wieder zusammen, wird dies in der Homematic IP App und am Gerät angezeigt (s. „8.3 Fehlercodes und Blinkfolgen“ auf Seite 22). Tauschen Sie in diesem Fall die leeren Batterien gegen zwei neue aus (s. „7 Batterien wechseln“ auf Seite 19).

8.2 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der In-

betriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle-Limits wird durch einmal langes rotes Blinken der LED (D) angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

8.3 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung
Kurzes oranges Blinken	Funkübertragung/Sendever-such/Datenübertragung	Warten Sie, bis die Übertragung beendet ist.
1x langes grünes Leuchten	Vorgang be-stätigt	Sie können mit der Bedienung fortfahren.
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv	Geben Sie die letzten vier Ziffern der Geräte-Se-riennummer zur Bestätigung ein (s. „6 Anlernen“ auf Seite 17).
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (s. „8.2 Duty Cycle“ auf Seite 21).
Kurzes oranges Leuchten (nach grüner oder roter Empfangs-meldung)	Batterien leer Tauschen Sie die Batterien des Geräts aus (s. „7 Batterien wechseln“ auf Seite 19).
6x langes rotes Blinken	Gerät defekt Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fach-händler.
1x oranges und 1x grünes Leuchten	Testanzeige Nachdem die Testanzeige erloschen ist, können Sie fortfahren.

9 Wiederherstellung der Werkseinstellungen

Die Werkseinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Durchgangssensors wiederherzustellen, gehen Sie wie folgt vor:

• Öffnen Sie das Batteriefach (C), indem Sie die Verrastung an der Seite des Geräts leicht eindrücken und die Elektronikeinheit (A) aus der Abdeckung (E) herausnehmen (s. Abbildung 3).
• Entnehmen Sie eine Batterie.
• Legen Sie die Batterie entsprechend der Polaritätsmarkierungen wieder ein (s. Abbildung 6) während Sie gleichzeitig die Systemtaste (D) für 4 s gedrückt halten, bis diese schnell orange zu blinken beginnt (s. Abbildung 7).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis diese grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch. Nach dem Neustart können Sie das Gerät wieder in Ihr Homematic IP System integrieren.

10 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

11 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmIP-SPDR der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de

12 Technische Daten

Geräte-Kurzbezeichnung: HmIP-SPDR

Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA

Stromaufnahme: 50 mA max.

Batterielebensdauer: 2 Jahre (typ.)

Schutzart: IP20

Umgebungstemperatur: 5 bis 35 °C

Abmessungen (B x H x T): 128 x 45 x 22 mm

Gewicht: 106 g (inkl. Batterien)

Funk-Frequenzband: 868,0-868,6 MHz 869,4-868,65 MHz

Max. Funk-Sendeleistung: 10 dBm

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 290 m

Duty Cycle: < 1 % pro h/< 10 % pro h

Verschmutzungsgrad: 2

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.
