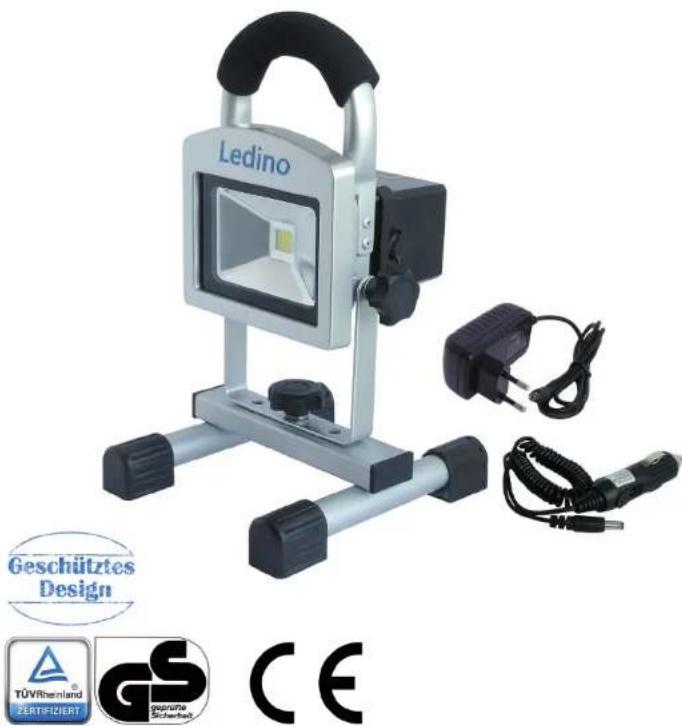

BEDIENUNGSANLEITUNG Köpenick 105 Ledino
LED-Standstrahler 10 Watt
mit Li-Ionen Akku
Bedienungsanleitung
WICHTIG:
Lesen Sie alle Anweisungen sorgfältig.
Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsge mäßen Gebrauch entstanden sind.
Wenn Sie diese Anweisungen nicht verstehen, konsultieren Sie bitte Ihren Händler. Überprüfen Sie das Gerät auf Transportschäden. Transportschäden sind dem Spediteur/Zusteller anzugeben.
⚠ SICHERHEIT:
Achtung Brandgefahr!
Wenn Akkus defekt, beschädigt oder manipuliert sind kann es unter bestimmten Um ständen zur Selbstentzündung kommen! Lagern Sie defekte Akkus und Strahler nicht in brennbarer Umgebung.
Auch der unsachgemäße Umgang mit dem Lithium-Ionen Akku kann Brände und/oder schwere Verletzungen verursachen oder das Gerät zerstören.
Bitte beachten Sie die folgenden Sicherheitsvorschriften:
- Benutzen Sie nur die mitgelieferte Ladekabel. Prüfen Sie alle Teile regelmäßig auf Schäden. Ziehen Sie sofort den Netzstecker und betreiben Sie den Strahler und die Akkus nicht, wenn dessen Gehäuse oder das Ladekabel defekt ist oder andere sichbare Schäden aufweist.
- Setzen Sie Akku und Geräte nicht Feuer oder hohen Temperaturen aus.
- Akku-Verdrahtung und -Anschlüssen nicht manipulieren.
- Ö nen, manipulieren oder beschädigen Sie den Akku nicht.
- Verwenden Sie keine Akkus die beschädigt sein könnten.
- Schützen Sie die Akkus vor Wasser und tauchen Sie das Gerät nicht ins Wasser ein.
- Schützen Sie die Ladekabel und die Anschlüsse vor Feuchtigkeit. Benutzen Sie die Ladekabel nicht bei hoher Luftfeuchtigkeit, bei Regen oder bei möglicher Nässe durch Spritzwasser.
- Ö nen Sie niemals das Gehäuse des Gerätes und des Akkus. Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät be nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
⚠️ WARNING:
Darf nicht in die Hände von Kindern gelangen.
Schauen Sie nicht direkt in die Arbeitslampe, wenn sie eingeschaltet ist.
Stellen sie bitte sicher, dass beim Benutzen der Magnetfüße der Strahler richtig haftet. Sichern Sie ihn gegen herabfallen, damit beim Herunterfallen kein Schaden und keine Verletzungen entstehen können.
Ledino 10 W LED-Standstrahler „Köpenick 105" 11140106002111 mit Li-Ionen Akku 5,2 Ah
10 Watt Epistar LED-Chip (100 lm/W)
100-240 V AC 50/60 Hz, 12-24 V DC
TÜV/GS geprüft
kaltweiß 6500 K, 680 lm LED-Licht
Umgebungstemperatur: Laden 0 bis 45 °C / Funktion -20 bis 50 °C
100° Abstrahlwinkel, Aludruckgussgehäuse, Ladekontroll LED
Geschützt gegen Tiefenentladung/Überladung
gekapselter Schalter am Gehäuse
mit Magnetfüßen
IP54 - Strahler gegen Spritzwasser geschützt
IP20 - GS geprüftes Netzteil (Ausgang: 13 V, 800 mA)
IP20 - 12-24 V KFZ-Adapter (Sicherung: 6 x 30 mm, F5A-250 V)
5,2 Ah Li-Ionen-Akku (als Ersatzteil einzeln erhältlich)
Lithium-Ionen Akkus halten min. 500 Ladezyklen
Ladezeit 6 Stunden, 4 Lichtstufen: 25 % Licht - ca. 24 Std. Arbeitszeit
50 % Licht - ca. 12 Std. Arbeitszeit
100 % Licht - ca. 6 Std. Arbeitszeit
Blinklicht - ca. 6 Std. Arbeitszeit
Strahler B: 145 mm, H: 262 mm, T: 168 mm, 1,20 kg
5 Jahre Funktionsgarantie* (gilt nicht für Akkus)
Art.-Nr. 11800100002022: Ersatzakku Li-Ionen 5,2 Ah
Art.-Nr. 11800100005022: 100-240 V Steckernetzteil
Art.-Nr. 11800100006022: 12-24 V KFZ-Ladekabel
IP54 / IP20
www.tuv.com ID1419042008
Batterien und Akkus dürfen nicht in den Haus müll!
Akku abklemmen und einzeln entsorgen.
Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoff e enthalten oder nicht, bei ei ner Sammelstelle seiner Gemeinde/seines Stadtteils oder im Han del abzugeben, damit sie einer umweltschonenden Ent sportung zu geführt werden können. Batterien und Akkus bitte nur in entladenem Zustand ab ge ben!
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
Wir bestätigen, dass diese Produkte den Vorschriften, insbesondere den Schutzanforderungen, entsprechen, die in der Richtlinie der Europäischen Gemeinschaft zur Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit (2014/30/EU), sowie der Vorschrift für Niederspannung 2014/35/EU, der Ökodesign-Richlinie 2009/125/EG und der Vorschrift für RoHS 2011/65/EU festgelegt sind.
Deutschland GmbH
Spitzahornweg 1
14974 Ludwigsfelde/ Berlin
Germany
Ledino
- Den Strahlerbügel ② mit der Landschraube (inkl. Unterlegscheiben) ③ an den Ständer festschrauben.
- Den Aklu vor dem ersten Gebrauch vollständig aufladen.
- An dem 5-Stufenschalter ④ einschalten. (Stufen: 25% Licht / 50% Licht / 100% Licht / Blinklicht / Aus). An der Ladekontrollanzeige ⑤ kann der Ladezustand abgelesen werden.


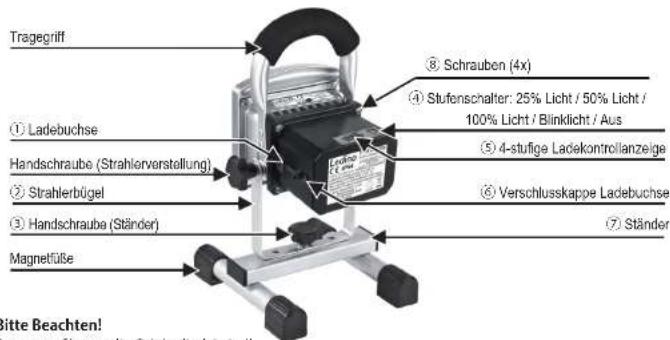

Tragegriff ① Ladebuchse Handschraube (Strahlerverstellung) ② Strahlerbügel ③ Handschraube (Ständer) Magnetfübe ④ Stufenschalter: 25% Licht / 50% Licht / 100% Licht / Blinklicht / Aus ⑤ 4-stufige Ladekontrollanzeige ⑥ Verschlusskappe Ladebuchse ⑦ Ständer Bitte Beachten!Bitte Beachten!
Benutzen Sie nur die Originaladekabel!
Die Wechselakkus können im ein- und ausgebauten Zustand geladen werden.
Für den Ladevorgang sollte das Licht ausgeschaltet sein (Es ist auch ein Betrieb während des Ladevorgangs möglich, aber der Akku wird dann langsamer geladen und bei der Lichteinstellung 100% kann es zu Lichtausfällen kommen - Schalten Sie dann auf 50% oder 25% Licht um).
Eine blinkende LED ⑤ zeigt den Ladevorgang an.
Nach dem Laden die Verschlusskappe ⑥ wieder auf die Ladebuchse ① stecken.
Wenn das KFZ-Ladekabel nicht funktioniert, könnte die eingebaute Sicherung defekt sein. Für einen
Sicherungwechsel die Kontaktspitze abschrauben und defekte Sicherung (6x30 mm, F5A-250V) austauschen.
Benutzen Sie die Ladekabel nicht, wenn diese defekt sind oder verändert wurden.
Die Li-Ionenaklus haben zwar einen Überlade-/Tiefentladeschutz, aber trotzdem sollte der Strahler nicht länger als 24 Std. im Ladevorgang sein.
Zerlegen Sie den Strahler und die Akkus nicht.
Schützen Sie die Kontake der Akkus vor einem Kurzschluss - vermeiden Sie den Kontakt mit Schrauben, Metallteilen und Wasser.
Schützen Sie den Akku vor Beschädigung (Brandgefahr).
Der Akku sollte spätestens nach 6 Monaten geladen werden.
Akkuwechsel/ Akkuentsorgung
- Die 4 Schrauben ⑥ herausschrauben. Den Akku vorsichtig abnehmen. Kabelstecker vorsichtig aus Buchse ziehen.
- Akkus dürfen nicht in den Hausmüll! Jeder Verbraucher ist gesetzlich verpflichtet, alle Akkus, bei einer Sammelstelle seiner Gemeinde/seines Stadtreils oder im Handel abzugeben.
- Gegebenenfalls Kabelstecker des neuen Akku wieder vorsichtig einstecken (der Stecker lässt sich nur in einer Richtung leicht aufschieben). Die 4 Schrauben wieder einschrauben, bis das Gehäuse wieder dicht ist.
