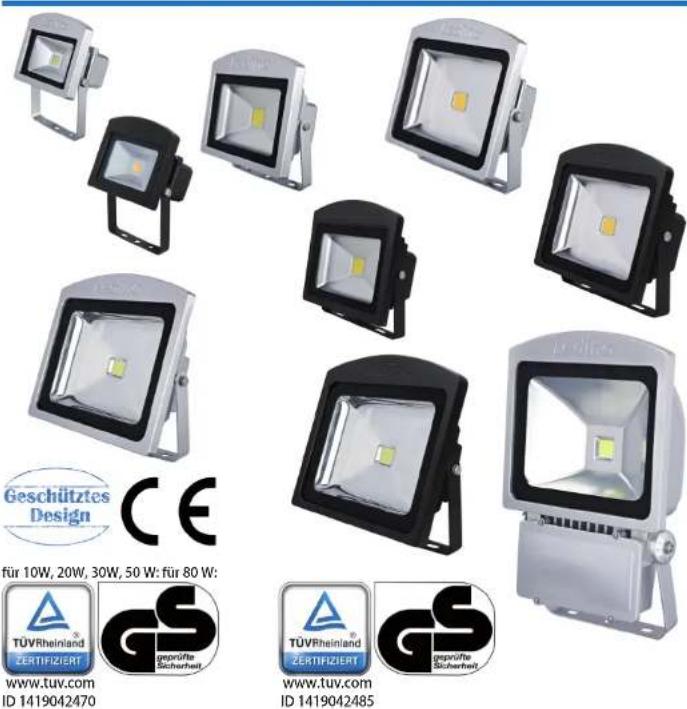

LED-Flutlichtstrahler
10/20/30/50/80 Watt
Bedienungsanleitung
für 10W, 20W, 30W, 50 W: für 80 W:
www.tuv.com ID 1419042470
www.tuv.com ID 1419042485
Hohe Energieeinsparung • Energieklasse A+ • Lange Lebensdauer Geringe Wärmeabstrahlung • 100 % Licht sofort • Quecksilberfrei
WICHTIG:
Lesen Sie alle Anweisungen sorgfältig.
Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
Wenn Sie diese Anweisungen nicht verstehen, konsultieren Sie bitte Ihren Händler. Überprüfen Sie das Gerät auf Transportschäden. Transportschäden sind dem Spediteur/Zusteller anzugeben.
SICHERHEIT:
Lebensgefahr!
Die Verkabelung muss nach lokalen gesetzlichen Verordnungen und Richtlinien ausgeführt werden.
Alle Arbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Um eine Dichtheit gemäß IP65 zu erreichen, muss die Anschlussverbindung richtig abgedichtet sein (z.B. Verteilerdose).
Der Strahler darf nicht in der Nähe von offenem Feuer und nicht in heißer und dampfaltiger Umgebung installiert werden.
Betreiben Sie den Strahler nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.
Öffnen Sie niemals das Gehäuse eines Geräts. Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
Stellen Sie sicher, dass beim Bohren in den Wänden und Decken keine Strom-, Wasser- oder Gasleitung beschädigt wird und prüfen Sie die Wand, ob diese für das Gewicht ausgelegt ist.
WARNUNG:
Unterbrechen Sie die Stromzufuhr (Sicherung) während der Installation und Wartung. Diese Arbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Führen Sie niemals Wartung oder Reinigung durch, während das Gerät unter Spannung ist.
Tragen Sie zum eigenen Schutz beim Bohren eine Schutzbrille und Staubmaske.
Installation
CRI > 80 Ra. SDCM < 6. zulässige Temp.: -20 bis 50
100° / 110° Abstrahlwinkel, Aludruckgussgehäuse IK05
40000 Std. Lebensdauer, 20000 Schaltzyklen
IP65 - gegen Strahlwasser geschützt, Energieklasse A+, 5 Jahre Funktionsgarantle*
10 Watt LED-Chip, 105 x 115 x 89 mm, 0.61 kg, 100°. Abstrahlwinkel
11110106001011 „Dahlem 105C“, silber, 6500 K kaltweiß, 920 lm
11110106001022, Dahlem 10BC", schwarz, 6500 K kaltweiß, 920 lm
- Dablem 105N" silber 4000 K neutralweiß 890 lm
11110103002011 „Dahlem 10SW“, silber, 3000 K warmweiß, 860 lm
20 Watt LED-Chip, 165 x 180 x 110 mm, 1.13 kg, 110° Abstrahlwinkel
11110206001011 „Dahlem 205C“, silber, 6500 K kaltweiß, 1840 lm
11110206001022 „Dahlem 20BC“, schwarz, 6500 K kaltweiß, 1840 lm
- Dahlem 205N", silber, 4000 K neutralweiß, 1780 lm
11110203002011 „Dahlem 20SW“, silber, 3000 K warmweiß, 1720 lm
30 Watt LED-Chip, 215 x 225 x 120 mm, 1,81 kg, 110° Abstrahlwinkel
11110306001011 „Dahlem 30SC“, silber, 6500 K kaltweiß, 2760 lm
11110306001022 „Dahlem 30BC“, schwarz, 6500 K kaltweiß, 2760 lm
11110304001011 „Dahlem 30SN“, silber, 4000 K neutralweiß, 2670 lm
11110303001011 „Dahlem 30SW“, silber, 3000 K wamweiß, 2580 lm
50 Watt LED-Chip. 267 x 285 x 140 mm. 2,62 kg. 100" Abstrahlwinkel
- Dahlem 50SC", silber, 6500 K kaltweiß, 4600 lm
11110506001022 „Dahlem 50BC“, schwarz, 6500 K kaltweiß, 4600 lm
- Dahlem 50SN ^v , silber, 4000 K neutralweiß, 4450 lm
11110503001011 „Dahlem 50SW“, silber, 3000 K warmweiß, 4300 lm
80 Watt LED Chip, 400 x 285 x 95 mm, 4.00 kg, 100° Abstrahlwinkel
CRI > 70 Ra = Nicht für die Wohnraumbeleuchtung geeignet!
11110806001011 „Dahlem 80SC“, silber, 6500 K kaltweiß, 7360 lm
11110804001011, Dahlem 80SN°, silber. 4000 K neutralweiß. 7120 lm
11110803001011 „Dahlem 805W“, silber, 3000 K warmweiß, 6880 lm
für 10W, 20W, 30W, 50 W: für 80 W:
www.tuv.com
ID 1419042470
www.tuv.com
ID 1419042485
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher ge-
setzlich verpfl ichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner
Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte
fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden
Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
Wir bestätigen, dass diese Produkte den Vorschriften, insbesondere den Schutzanforderun-
gen, entsprechen, die in der Richtlinie der Europäischen Gemeinschaft zur Angleichung der
Rechtsvorschriften über die elektromagnetische Verträglichkeit (2014/30/EU), sowie der
Vorschrift für Niederspannung 2014/35/EU, der Ökodesign-Richlinie 2009/125/EG und der
Vorschrift für RoHS 2011/65/EU festgelegt sind.
garantie finden Sie auf dem beigelegtem
Blatt und im Internet unter
„http://edino.com/garantiebestimmungen/“
Ledino
- Die 2 Schrauben (Bild 1) lösen, die Unterlegscheiben und Zahnscheiben entfernen und den Halter abnehmen.
- Die Stromzufuhr für die Zuleitung abschalten!
Die stromlose Zuleitung lt. gesetzlicher Richtlinie vorbereiten.
-
Den LED-Strahler an den Halter mit Schrauben, Unterlegscheiben und Zahnscheiben (Bild 1 ②) anschrauben. Den LED-Strahler ausrichten und die Schrauben (Bild 1 ②) anziehen.
-
Das Kabel lt. Kennzeichnung anschließen (Bild 3).
Die Stromzufuhr wieder einschalten.
