BEDIENUNGSANLEITUNG CMSCOILED4 StarTech.com
Spiralförmiger Kabelbündelschlauch - Schwarz

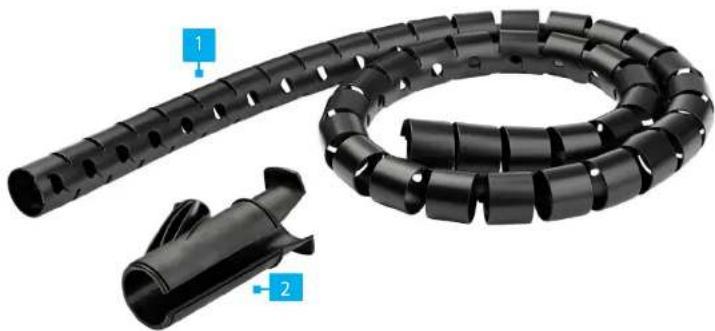

Produktdiagramm (CMSCOILED)

| Teil | Funktion | |
| 1 | Kabelbündelschlauch | Organisieren Sie Kabel in einem Bündel |
| 2 | Drahteinführwerkzeug | Führt die Kabel in den Kabelbündelschlauch |
Anforderungen
Für die neuesten Anforderungen besuchen Sie bitte: www.startech.com/de-de/CMSCOILED.
Installation
Einfach
-
Öffnen Sie den Kabelkanal, indem Sie das Rohr im Kabeleinführungswerkzeug drehen.
-

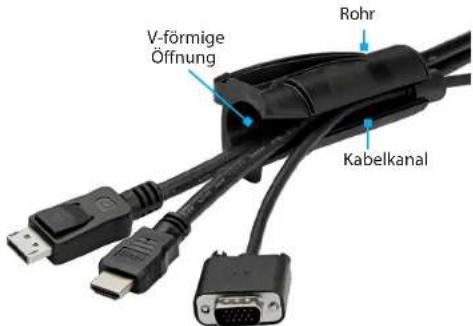

Führen Sie die Kabel durch die V-förmige Öffnung im Rohr in das Kabeleinführungswerkzeug ein. (Abbildung 1)
Abbildung 1


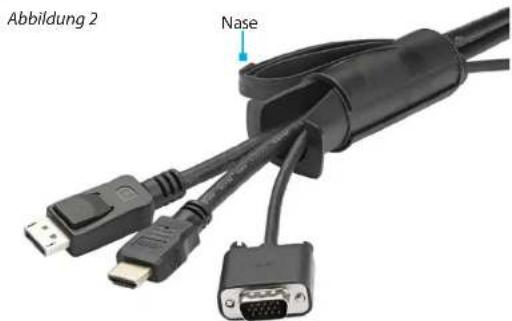

V-förmige Öffnung Rohr Kabelkanal- Drehen Sie das Rohr im Kabeleinführungswerkzeug, um den Kabelkanal zu schließen. (Abbildung 2)
Führen Sie die Nase des Kabeleinführungswerkzeugs in ein Ende der Kabelführungshülse ein.
-

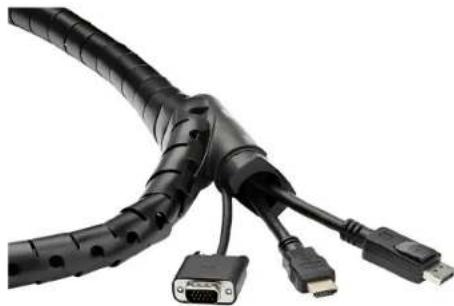

Ziehen Sie das Kabeleinführungswerkzeug durch die gesamte Länge der Kabelbündelschlauch. (Abbildung 3)
Hinweis: Es kann notwendig sein, die Stecker der Kabel festzuhalten, um zu verhindern, dass sie in das Kabeleinführungswerkzeug gezogen werden.
Abbildung 3

- Drehen Sie das Rohr im Kabeleinführungswerkzeug, um den Kabelkanal zu öffnen.
- Entfernen Sie die Kabel aus dem Kabeleinführungsrohr.
Fortgeschritten
Wenn die Anwendung erfordert, dass bestimmte Kabel den Kabelbündelschlauch an verschiedenen Stellen verlassen, befolgen Sie diese Anweisungen.
- Führen Sie die Schritte 1-3 der Basisinstallation aus, wobei Sie nur ein Kabel in das Kabeleinführungsrohr einführen.
- Bestimmen Sie die Stelle, an der das Kabel aus dem Kabelbündelschlauch austreten muss. Hebeln Sie den ausgewählten Abschnitt der Kabelführungshülse vorsichtig auseinander und befolgen Sie die Schritte 4-7 aus der Grundinstallation.
- Wiederholen Sie die Schritte der erweiterten Installation für alle weiteren benutzerdefinierten Kabel Konfigurationen. (Abbildung 4)
Abbildung 4

Ziehen Sie die Kabel aus der Kabelführungshülse heraus. Drücken Sie die biegsame Kabelführungshülse wieder in Form, wenn sie sich gedehnt hat.
Informationen zur Garantie
Auf dieses Produkt gewähren wir eine zweijährige Garantie.
Weitere Informationen zu den Garantlebedingungen für Produkte finden Sie unter .www.startech.com/de-de/warranty
