| Produkttyp | LWL-2-Faser-Patchkabel (Glasfaser-Patchkabel) |
| Marke | Synergy 21 |
| Modell | S216769 |
| Länge | 10 Meter |
| Steckertyp | LC-LC Duplex |
| Fasertyp | Multimode OM4 |
| Kern-/Manteldurchmesser | 50/125 µm |
| Kabelaußendurchmesser | 2,0 mm |
| Farbe | Erika Violett (RAL 4003) |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen) |
| Normen | Reach und RoHS II konform |
| Einsatzbereich | Innenbereich, Rechenzentren, Netzwerktechnik |
| Lieferumfang | Patchkabel, in PE-Beutel mit Etikett |
| EAN | 4038816069184 |
| Hersteller | ALLNET GmbH, Maistraße 2, 82110 Germering, Deutschland |
Häufig gestellte Fragen - S216769 Synergy 21
Wie lang ist das Kabel S216769?
Das Kabel hat eine Länge von 10 Metern.
Welche Steckertypen sind an diesem Kabel verbaut?
Es handelt sich um LC-LC Duplex Steckverbinder.
Ist das Kabel Singlemode oder Multimode?
Es ist ein Multimode-Kabel der Klasse OM4.
Kann ich das Kabel für 10 Gigabit Ethernet verwenden?
Ja, OM4 unterstützt 10 GbE über Distanzen von bis zu 550 Metern.
Ist das Kabel mit handelsüblichen Switches kompatibel?
Ja, es ist kompatibel mit allen Geräten, die über LC-Anschlüsse für Multimode OM4 verfügen.
Wie reinige ich die LC-Stecker richtig?
Verwenden Sie ein fusselfreies Tuch und Isopropylalkohol, um die Steckerenden vorsichtig zu reinigen.
Ist das Kabel schwer entflammbar?
Ja, der Mantel besteht aus LSZH (Low Smoke Zero Halogen) und ist halogenfrei.
Welche Wellenlänge wird für die Übertragung genutzt?
Die typische Betriebswellenlänge liegt bei 850 nm.
Kann das Kabel im Außenbereich eingesetzt werden?
Nein, es ist ausschließlich für den Innenbereich vorgesehen.
In welcher Verpackung wird das Kabel geliefert?
Es wird in einem PE-Beutel mit Etikett geliefert.
Benutzerfragen zu S216769 Synergy 21
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Computerkabel kostenlos im PDF-Format! Finden Sie Ihr Handbuch S216769 - Synergy 21 und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. S216769 von der Marke Synergy 21.
BEDIENUNGSANLEITUNG S216769 Synergy 21
| 5 | Fiber Optical Cable Duplex 2.0 OM4 50/125um Erika violet LSZH RAL4003 | L | |
| 6 | Black Heat shrink tubing | 2 | |
| 8 | Ring 1, 2, 3, 4 | 4 | |
| 9 | LC White Boot | 4 | |
| 10 | LC Transparent Clip | 2 | |
| 11 | LC 2.0 MM Beige Simplex Connector | 4 | |
| 12 | LC/UPC MM Ferrule 126-128 um | 4 | |
| 13 | LC White Dust cap | 4 | |
| NO | SPECIFICATION STANDARD | QCT | HMMW |
Note:
1. Grade Designation: Each to Reference 2. 000S 2.0 AND REACH Compliant
| Type | Ball 1/2-Mob |
| Inserine Lass | ≤slant 60.348 |
| Benzene Lass | NA |
| Test Anionograph | 850mm |
| CUSTOMED | ITEM NO. | See the Chart | |||||||||
| PRODUCT NAME | S. OF CO., INC. 30 (see Table 2017) from land | Municipal or private country | CHINA | UNIT | MM | ||||||
| PROPERTY | CHECKY | APPROD | DATE | ||||||||
| NEW | 2017-10-15 | A | SYMBOL 21 | SYMBOL 21 | SYMBOL 21 | 2017-10-15 | |||||
| BY | CHK | REVISION RECORD MODIFICATIONS | DATE | REV. | |||||||
SYNERGY 21
| CUSTOMER | ITEM NO. | See the chart | |||||
| PRODUCT NAME | A OC A OC 900-500 bar boxUSB Pack unit | Manufacture country | CHINA | UNIT | RM | ||
| PROPERTY | CHECKY | APPROS | DATE | ||||
| SYMBOL 21 | SYMBOL 21 | SYMBOL 21 | 2012-10-11 | ||||
Page 1 of 2
chart:
| NO. | ITEM NO. | LENGTH. | Color | EAN Nummer | PACKING |
| 1 | S216762 | 0.5M | Erika violet | 4038816069061 | SYNERGY 21 BAG A |
| 2 | S216763 | 1M | Erika violet | 4038816147639 | SYNERGY 21 BAG A |
| 3 | S216764 | 1.5M | Erika violet | 4038816069078 | SYNERGY 21 BAG A |
| 4 | S216765 | 2M | Erika violet | 4038816069092 | SYNERGY 21 BAG A |
| 5 | S216766 | 3M | Erika violet | 4038816069139 | SYNERGY 21 BAG B |
| 6 | S216767 | 5M | Erika violet | 4038816069153 | SYNERGY 21 BAG B |
| 7 | S216768 | 7.5M | Erika violet | 4038816069160 | SYNERGY 21 BAG B |
| 8 | S216769 | 10M | Erika violet | 4038816069184 | SYNERGY 21 BAG B |
| 9 | S216770 | 15M | Erika violet | 4038816069191 | SYNERGY 21 BAG B |
| 10 | S216771 | 20M | Erika violet | 4038816069207 | SYNERGY 21 BAG B |
PACKING DRAW


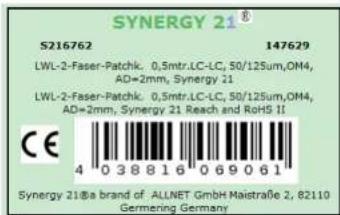

Label
| ITEM NO. | CUSTOMER The chart | |||||||||||
| PRODUCT NAME | LCAPC-LCAPC OM 50/125mm Daplex USZH Patch cord | Manufacture country | CHINA | UNT | MW | |||||||
| DRAWN BY | CHECKRY | APPOBY | DATE | |||||||||
| NEW | 2017-10-15 | A | SYNERGY 21 | SYNERGY 21 | SYNERGY 21 | 2017-10-15 | ||||||
| BY | CHK | Revision RECORD MODIFICATIONS | DATE | REV. | ||||||||
