Produkttyp	Thermodrucker
Modell	KPR 58
Marke	Olympia
Druckverfahren	Thermodruck
Druckgeschwindigkeit	150 mm/s
Punktdichte	203 dpi (8 Punkte/mm)
Druckbreite	48 mm
Zeichen pro Zeile	36 (12×24) / 48 (9×17)
Papierformat	Breite 57,5±0,5 mm, max. Außendurchmesser 80 mm
Schnittstellen	RS-232C, IEEE 1284, USB, Ethernet (optional)
Barcode-Unterstützung	JAN 13, JAN 8, CODE 39, CODE 128
Stromversorgung	DC 24 V, 2 A
Abmessungen (B×T×H)	129×163×128 mm
Gewicht	1,06 kg
Betriebstemperatur	0 – 45 °C
Lagertemperatur	-10 – 50 °C
Relative Luftfeuchtigkeit	35 – 85 %
Lebensdauer Thermokopf	mind. 100.000.000 mm
Lebensdauer Messer	mind. 1.500.000 Schnitte
Garantie	24 Monate
Konfiguration	Über DIP-Schalter (Baudrate, Druckmodus, Sprache)
Funktionen	Selbsttest, Papiervorschub, Speicherauszug
Lieferumfang	Drucker, Netzteil, Netzkabel, Datenkabel, Papierrolle, CD-ROM, Anleitung
Schubladenanschluss	Ja (RJ11, 24 V)
Reinigung	Weiches, fusselfreies Tuch; keine Reinigungs- oder Lösungsmittel

Häufig gestellte Fragen - KPR 58 OLYMPIA

Wie schalte ich den Drucker ein?

Wie lege ich Papier ein?

Wie führe ich einen Selbsttest durch?

Wie drucke ich einen Speicherauszug?

Welche Schnittstellen hat der KPR 58?

Wie stelle ich die Baudrate ein?

Welche Papierrolle wird benötigt?

Wie reinige ich den Drucker?

Was tun bei einer Fehlermeldung?

Wo finde ich die Garantieinformationen?

BEDIENUNGSANLEITUNG KPR 58 OLYMPIA

Bitte lesen und beachten Sie die nachfolgenden Informationen gewahren Sie diese Bedienungsung zum Nachschlagen auf!

Sicherheitshinweise

VORSICHT!

• Brandgefahr durch Netzteile!
  Netzteile können sich erhitzen.
  →Legen Sie keine Gegenstände auf das Netzteil. Versperren Sie nie den Zugang zum Netzteil durch Möbel oder andere Gegenstände.
• Stolpergefahr durch unsachgemäß verlegte Kabel!
  →Verlegen Sie Kabel so, dass niemand darüber stolpern kann.

ACHTUNG!

• Drohende Sachschäden!
→Umwelteinflüsse wie z. B. Rauch, Staub, Er- schütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung vermeiden.
→Reparaturen nur von Fachpersonal durchführen lassen.

Bestimmungsgemäß verwenden

Der Kassendrucker ist als externer Drucker für Kassen bestimmt. Andere Verwendungen gelten als nicht bestimmungsgemäß.

Nur in geeigneter Umgebung verwenden

Beachten Sie örtliche Vorschriften und Bestimmungen. Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

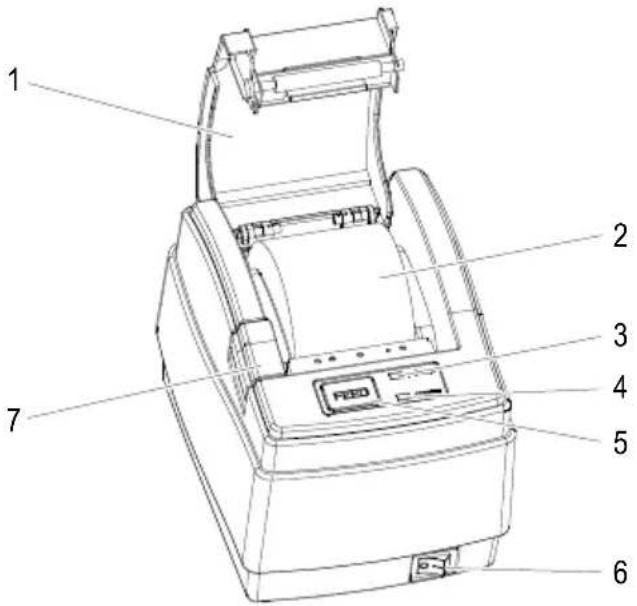

Bedienelemente

1 Abdeckung
2 Papierrolle
3 POWER-Anzeige
4 ERROR-Anzeige
5 FEED-Taste
6 Ein-/Aus-Schalter
7 Öffner (für Abdeckung)

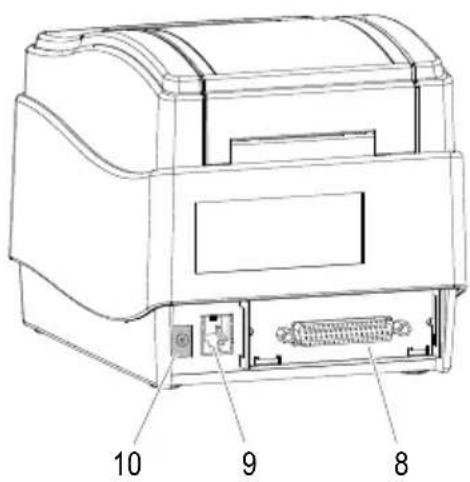

8 RS-232C/IEEE 1284/USB/Ethernet
9 Kassenanschluss
10 Netzanschluss

Lieferumfang

• Drucker KPR 58
• Netzteil
• Netzkabel
• Datenkabel
• Papierrolle
• CD-ROM
  • Bedienungsanleitung

Bedienung

Ein-/Ausschalten

→Drucker mit Ein-/Aus-Schalter (6) einschalten. → Die POWER-Anzeige (3) leuchtet.

Papiertransport

→FEED-Taste (5) kurz drücken. → Papier wird eine Zeile weiter transportiert.
→FEED-Taste (5) gedrückt halten. →Papier wird kontinuierlich transportiert.

Selbsttest

→Drucker mit Ein-/Aus-Schalter (6) ausschalten. → Die POWER-Anzeige (3) erlischt.
→FEED-Taste (5) gedrückt halten und Drucker mit Ein-/Aus-Schalter (6) einschalten. → Der Drucker führt einen Selbsttest durch.

Speicherauszug drucken

→Drucker mit Ein-/Aus-Schalter (6) ausschalten. → Die POWER-Anzeige (3) erlischt.
→Abdeckung (1) öffnen.
→FEED-Taste (5) gedrückt halten und Drucker mit Ein-/Aus-Schalter (6) einschalten.
→ Abdeckung (1) schließen. → Der Drucker druckt einen Speicherauszug im Hexadezimalformat aus.

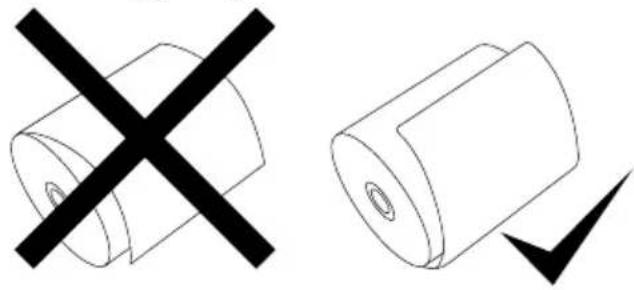

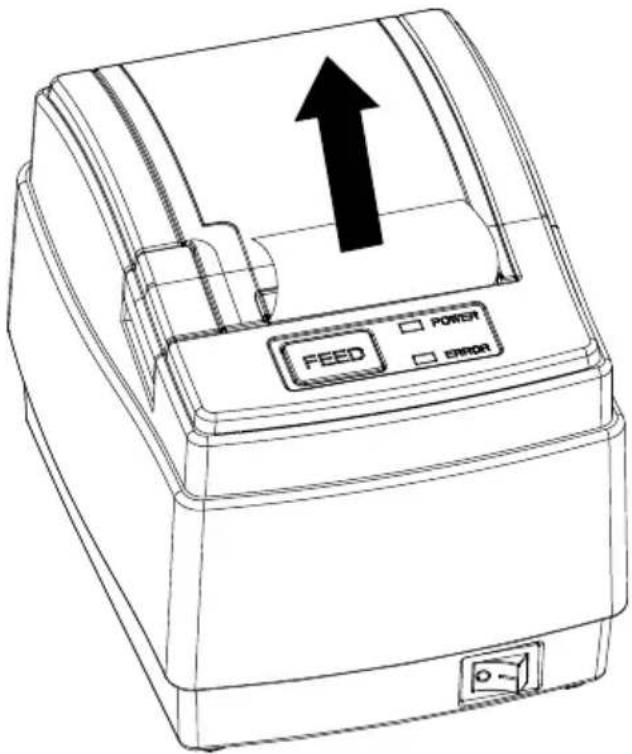

Einsetzen der Papierrolle

→Öffner (7) für Abdeckung (1) betätigen.
→Papierrolle (2) einlegen.

→Papierstreifen herausstehen lassen.
→Abdeckung (1) schließen.

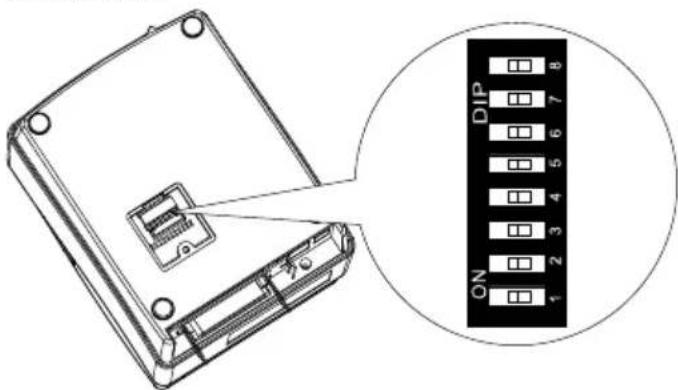

DIP-Schalter

Mit dem DIP-Schalter an der Unterseite des Druckers werden verschiedene Einstellungen vorgenommen. Die Einstellungen werden in den nachfolgenden Tabellen beschrieben.

Abdeckung für DIP-Schalter entfernen

→ Schraube herausdrehen und Abdeckung entfernen.

Baudrate

Baud Rate DIP 1 DIP 2 Default
9600 bps ON	ON ▲
19200 bps ON	OFF
38400 bps OFF	ON
115200 bps OFF	OFF

Signalton

Druckstärke DIP 4
hell ON
dunkel OFF

Schnittstellen

USB/Ethernet	Parallel Seriell	DIP6	DIP5	Default
Default	Default	Default	ON	ON
Default	Default	Default	ON OFF
Default	Default	Odd	OFF ON
Default	Print server	Even Pardy	OFF	OFF

Druckmodus

Druck-Modus	DIP 7
Normal-Modus	ON
Epson-Modus	OFF

Sprache

Byte-Modus	DIP 8	Default
Europa	ON	▲
Chinesisch	OFF

→Wenn alle Einstellungen vorgenommen wurden, die Abdeckung wieder einsetzen und Schraube anziehen.

Schnittstellen

Der Drucker enthält werkseitig eine interne Schnittstelle.

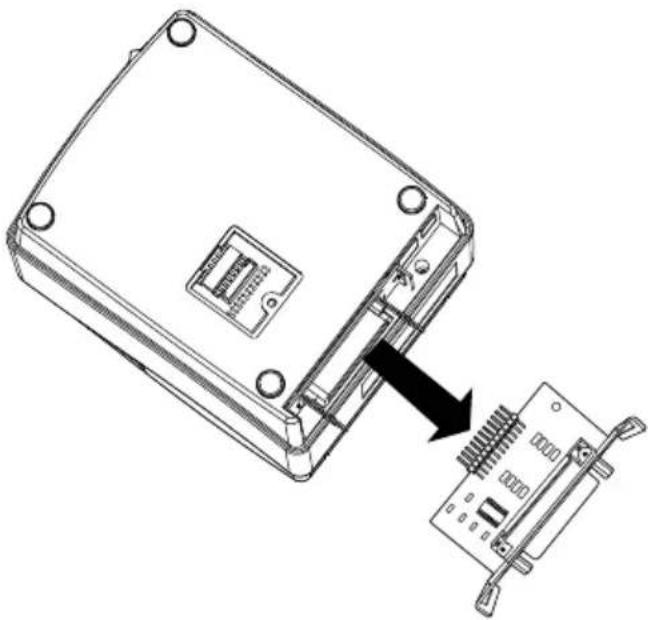

Schnittstelle ändern

Der Drucker kann bei Bedarf mit einer seriellen, parallelen, USB- oder Ethernet-Schnittstelle ausgerüstet werden.

→Schrauben lösen.
→ Vorhandene Schnittstellenkarte herausziehen.
→Neue Schnittstellenkarte einstecken.
→Schrauben festziehen.

Serielle Schnittstelle RS-232

Die Schnittstelle RS-232 mit 25-poligem D-Sub-Anschluss unterstützt Baudraten von 9600 bps, 19200 bps, 38400 bps und 1159200 bps, 8 Datenbits, 1 Stopp-Bit, keine Parität.

Signalbeschreibung

Pin-Nr.	Signal-name	Richtung Funktion
1 FG	Frame Ground
2 TxD	Output Transmit Data
3 RxD	Input Receive Data
4 RTS	Output Ready To Send
5 CTS	Input Clear To Send
6 DSR	Input Date Set Ready
7 SG	Signal Ground
20 DTR	Output Data Terminal Ready

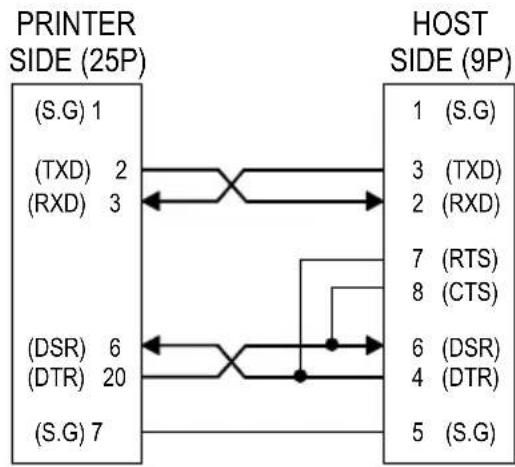

Signalkonfiguration für PC
    subgraph_PRINTER_SIDE["PRINTER SIDE (25P)"]
        A1["(S.G) 1"] --> B1["(TXD) 2"]
        A1 --> B1["RXD) 3"]
        A2["(DSR) 6"] --> B2["(DTR) 20"]
        A2 --> B2
        A3["(S.G) 7"] --> B3["(RTS) 8"]
        A3 --> B3["CTS"] 8
    end
    subgraph_HOST_SIDE["HOST SIDE (9P)"]
        C1["1"] --> D1["(S.G)"]
        C2["3"] --> D2["(TXD)"]
        C2 --> D2["RXD"]
        C3["6"] --> D3["(DSR)"]
        C3 --> D3["DTR"]
        C4["5"] --> D4["(S.G)"]
    end

USB-Schnittstelle

Die USB-Schnittstelle benutzt eine Verbindung Typ B und unterstützt USB 1.0 und USB 2.0.

Signalbeschreibung

PIN	Signalname	Richtung
1	VCC	+ 5V DC
2	D -	Data -
3	D +	Data +
4	GND	Ground

Ethernet-Schnittstelle

Die Ethernet-Schnittstelle mit 10 Mbit/s hat eine RJ45-Verbindung.

Signalbeschreibung

Parallele Schnittstelle IEEE 1284 A

Die 36-polige parallele Schnittstelle unterstützt 8 Datenbits und „Busy“-Protokoll.

Signalbeschreibung

Pin-Nr. Quelle Register		Richtung		Beschreibung
01 nStrobe C0 Input Enable D0-D7
02 DATA 0 D0			Input 8 digits parallel signal
03 DATA 1 D1
04 DATA 2 D2
05 DATA 3 D3
06 DATA 4 D4
07 DATA 5 D5
08 DATA 6 D6
09 DATA 7 D7
10 nAck S6 Output “Low” represents „ready to receive data“
11 Busy S7 Output „High“ represents „printer busy“
12 Paper End S5 Output „High“ represents „lack of paper“
13 Select S4 Output „High“ represents „printer selected“
14-18 - - - NA
19-30 GND - - Signal ground
31	---	NA
32 nError S3 Output „Low“ represents „error to printer“
33-36 - - - NA

Schubladenanschluss

Signalbeschreibung

Pin-Nr.	Signalname	Richtung
1	Frame ground	-
2	-	-
3	Drawer open/close signal	input
4	+24V	-
5	-	-
6	Signal ground	-

Technische Daten

Drucker Modell KPR 58
Druckmethode Thermodruck
Punktdichte 8 Punkte pro mm (203 dpi)
Druckbreite 48 mm
Zeichen pro Zeile 36 (12 x 24) / 48 (9 x 17)
Geschwindigkeit Druck 150 mm/s
Geschwindigkeit Papiervorschub	150 mm/s
Schriftzeichen Alphanumerisch	Chinesische, vereinfacht
Zeichengröße 9 x 17 oder 12 x 24	(alphanumerische Schriftzeichen)24 X 24 (chinesische Schriftzeichen)
Zwischenspeicher 4 kB
Barcode JAN 13 (EAN 13), JAN 8	(EAN 8)CODE 39, CODE 128
Papierrollen Thermodruckpapier	Breite: 57,5 ± 0,5 mmAußendurchmesser: max. 80 mmInnendurchmesser: 13 mm
Papierschnitt Teilschnitt / Vollsschnitt
Schnittstelle RS-232C, IEEE 1284	USB, Ethernet (Option)
Stromversorgung DC 24V 2A
Kassenanschluss DC 24V 2A, RJ	11-Anschluss
Temperatur und Luftfeuchtigkeit Betrieb: 0 bis 45 °C; 35 bis 85 % relative LuftfeuchtigkeitLagerung: -10 bis 50 °C; 10 bis 90 % relative Luftfeuchtigkeit
Lebensdauer Thermokopf: mind.	100.000.000 mMesser: mind.1.500.000 Schnitte
Abmessungen	Breite 129 mm, Tiefe 163 mm und Höhe 128 mm
Gewicht	1,06 kg

Pflegehinweise

→ Gehäuseoberflächen mit einem weichen und fusselfreien Tuch reinigen.
→ Keine Reinigungs- oder Lösungsmittel verwenden.

Entsorgung

'Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem

Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und

Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batte-

rien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH
