CWA4A100 - Wäschetrockner CONSTRUCTA - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner
Marke	Constructa
Modell	CWA4A100
Abmessungen (B x T x H)	60 cm x 60 cm x 85 cm
Gewicht	ca. 35 kg
Maximale Füllmenge	6 kg
Anschlussspannung	220 – 240 V
Anschlussleistung	2200 W
Absicherung	10 A
Umgebungstemperatur	5 – 35 °C
Programme	Koch/Bunt, Pflegeleicht, Warm 60/40/20 min, Kalt 20 min
Sonderfunktionen	Knitterschutz (30 min automatisch, optional 90 min), Schontrocknen
Energieverbrauch (Beispiel)	Koch/Bunt Schranktrocken 6 kg bei 1400 U/min: 3,00 kWh
Pflegehinweise	Flusensieb nach jedem Trocknen reinigen; Feuchtigkeitsfühler mit Schwamm reinigen; Abluftleitung halbjährlich reinigen
Sicherheitshinweise	Nur an Schutzkontakt-Steckdose; keine Verlängerungskabel; Kinder fernhalten; bei Frostgefahr nicht betreiben
Optionales Zubehör	Verbindungssatz Wasch-Trocken-Säule (CZ20311), Unterbau (WZ20295), Podest (WZ20460)
Kundendienst	D: 01801 22 33 77, A: 0810 240 260, CH: 0848 840 040
Entsorgung	Gerät gemäß WEEE-Richtlinie 2002/96/EG entsorgen; Verpackung umweltgerecht

Häufig gestellte Fragen - CWA4A100 CONSTRUCTA

Wie reinige ich das Flusensieb?

Öffnen Sie die Tür, ziehen Sie das Flusensieb heraus, entfernen Sie die Flusen mit der Hand und spülen Sie es bei starker Verschmutzung mit warmem Wasser. Trocknen Sie es gut ab und setzen es wieder ein, bis es hörbar einrastet. Reinigen Sie auch die Flusen an der Tür und am Türbereich.

Was tun, wenn das Programm nicht startet?

Prüfen Sie, ob der Netzstecker eingesteckt ist und die Tür geschlossen ist. Stellen Sie sicher, dass der Programmwähler auf ein Programm gedreht ist. Wenn die Anzeige blinkt, kann die Abluftleitung verstopft oder geknickt sein; reinigen Sie ggf. das Insektengitter.

Welche Programme bietet der Trockner?

Der Trockner hat folgende Programme: Koch/Bunt (max. 6 kg), Pflegeleicht (max. 3 kg), Warm 60/40/20 min und Kalt 20 min (Zeitprogramme).

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit dem optionalen Verbindungssatz CZ20311 (Wasch-Trocken-Säule) kann der Trockner platzsparend auf eine passende Waschmaschine gestellt werden. Der Trockner muss unbedingt mit diesem Satz befestigt werden.

Wie oft sollte die Abluftleitung gereinigt werden?

Die Abluftleitung sollte halbjährlich gereinigt werden. Prüfen Sie auch regelmäßig, ob die Leitung geknickt oder verstopft ist, um eine optimale Trocknungsleistung zu gewährleisten.

Was bedeutet die Knitterschutzfunktion?

Nach Programmende bewegt die Knitterschutzfunktion die Trommel 30 Minuten lang in bestimmten Zeitabständen, damit die Wäsche locker und flauschig bleibt. Bei Modellen mit optionalem Knitterschutz verlängert sich diese Phase auf 90 Minuten.

Warum ist die Trockenzeit zu lang?

Mögliche Ursachen: zu geringe Schleuderdrehzahl (niedrige Restfeuchte), übermäßige Beladung, verstopfte Abluftleitung, niedrige Umgebungstemperatur oder Kalkablagerungen auf den Feuchtigkeitsfühlern. Reinigen Sie ggf. die Fühler und die Abluftleitung.

Welche Wäsche darf nicht in den Trockner?

Folgende Textilien nicht trocknen: luftundurchlässige Materialien (z.B. gummiert), ölverschmutzte Wäsche, sowie Textilien, die mit Lösungsmitteln, Wachs oder Farbe in Kontakt kamen. Beachten Sie stets die Pflegehinweise des Herstellers.

Wie entsorge ich das Gerät umweltgerecht?

Das Gerät ist gemäß der EU-Richtlinie 2002/96/EG (WEEE) gekennzeichnet. Ziehen Sie den Netzstecker, schneiden Sie das Netzkabel ab, und geben Sie das Gerät bei einer öffentlichen Sammelstelle ab. Die Verpackung umweltgerecht entsorgen.

Wo finde ich die Erzeugnisnummer (E-Nr.)?

Die Erzeugnisnummer und die Fertigungsnummer (FD) befinden sich auf dem Geräteschild auf der Rückseite des Trockners sowie auf der Innenseite der Tür. Halten Sie diese Nummern bereit, wenn Sie den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG CWA4A100 CONSTRUCTA

Programmüberzeit
Nichter	Wachung der Kredit	Kredit aus 100%	Kredit aus 200%	Kredit aus 300%	Kredit aus 400%	Kredit aus 500%	Kredit aus 600%	Kredit aus 700%
	Gewicht	100%	100%	100%	100%	100%	100%	100%
	Gewicht	100%	100%	100%	100%	100%	100%	100%
1.	1.	1.	1.	1.	1.	1.	1.	1.
2.	1.	1.	1.	1.	1.	1.	1.	1.
3.	1.	1.	1.	1.	1.	1.	1.	1.
4.	1.	1.	1.	1.	1.	1.	1.	1.
5.	1.	1.	1.	1.	1.	1.	1.	1.
6.	1.	1.	1.	1.	1.	1.	1.	1.
7.	1.	1.	1.	1.	1.	1.	1.	1.
8.	1.	1.	1.	1.	1.	1.	1.	1.
9.	1.	1.	1.	1.	1.	1.	1.	1.
10.	1.	1.	1.	1.	1.	1.	1.	1.

Gratulation - Sie haben sich für ein modernes, qualitativ hochwertiges Haushaltsgerät der Marke Constructa entschieden.

Der Trockner zeichnet sich durch sparsamen Energieverbrauch aus.

Jeder Trockner, der unser Werk verlässt, wird sorgfältig auf Funktion und einwandfreien Zustand geprüft.

Bei Fragen steht Ihnen unser Kundendienst gern zur Verfügung.

Umweltgerecht entsorgen

Verpackung umweltgerecht entsorgen.

Dieses Gerät ist entsprechend der europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik- Altgeräte (waste

electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Weitere Informationen zu unseren Produkten, Zubehör, Ersatzteilen und Services unter: www.constructa.de

Beratung zu Produkten und Anwendung:

ConLine: [e-mail]

^0,14 €/Min. Festnelz der T-Com. Mobillarife können abweichen

Bestimmungsgemäßer Gebrauch

gewaschen wurden.

Kinder nicht unbeaufsichtigt mit dem Trockner lassen!

Haustiere vom Trockner fernhalten!

Vorbereiten

Installation siehe Seite 8

Vor de

Boschädigten Trockner nie in Betrieb nehmen! Informieren Sie Ihren Kundendienst!

k

Nur mit trockenen Händen! Nur am Stecker anfassen!

Wäsche sortie

Alle Gegenstände aus den Taschen entfernen. Auf Feuerzeuge achten!

Die Trommel muss vor dem Füllen leer sein!

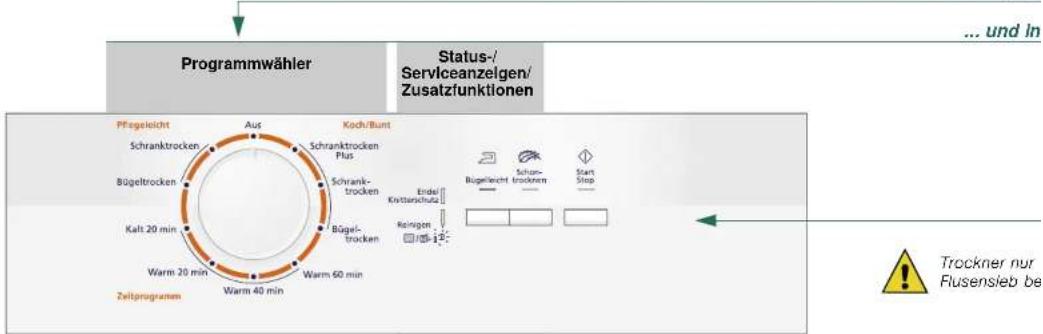

Programm auswähle

Trocknerprog

Inhalt Seite

Schontrocknen

oder Acetat; bei längerer Trocknungszeit.

Reduziert Knittern und verlängert Knitterschutzphase nach Progr

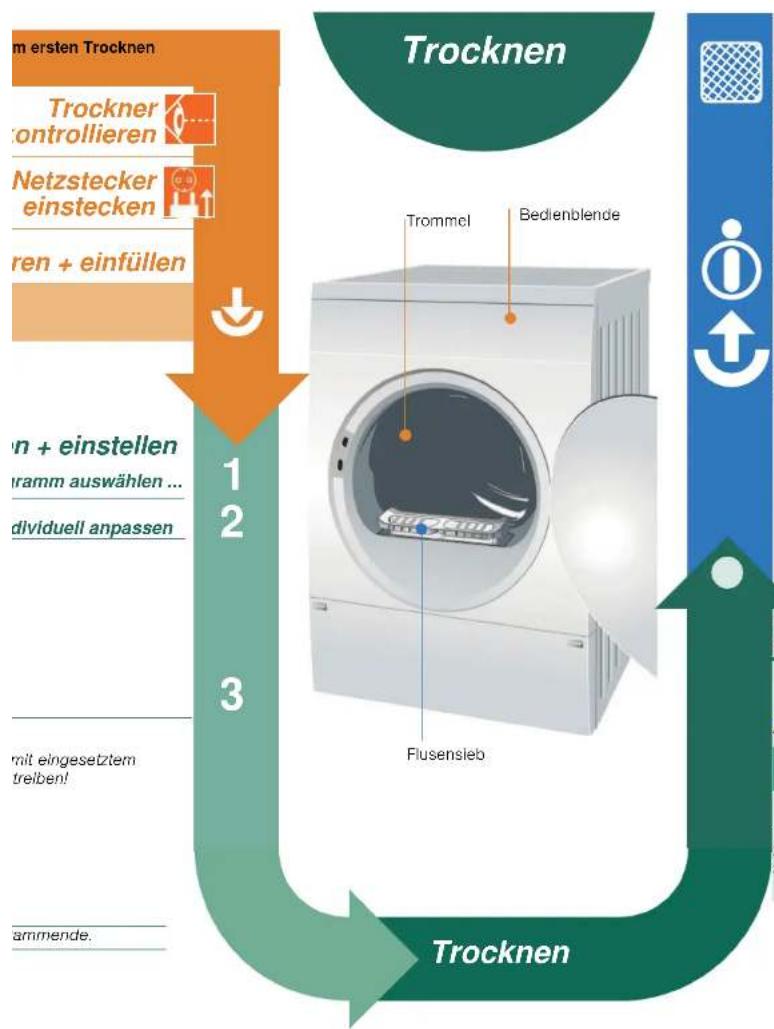

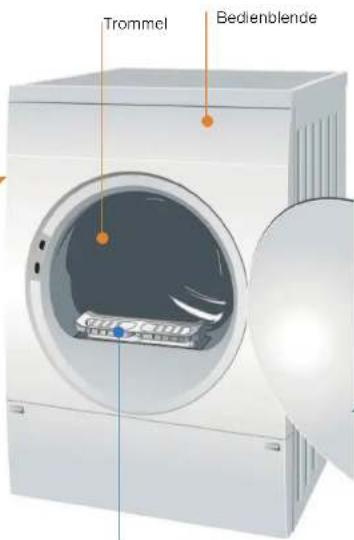

    A["Trocknen"] --> B["Trommel"]
    B --> C["Bedienblende"]
    C --> D["Flusensleb"]
    D --> E["ammende."]
    F["1"] --> G["2"]
    G --> H["3"]
    H --> I["Trocknen + einstellen"]
    I --> J["Netzstecker einstecken"]
    J --> K["Trockner kontrollieren"]
    K --> L["em ersten Trocknen"]

Flusensieb reinigen

Flusensieb nach jedem Trocknen reinigen!

1. Tür öffnen, Flusensieb herausziehen.
2. Flusen entfernen (mit Hand über Flusensieb streichen). Stark verschmutztes oder vorstopftes Flusensieb mit warmen Wasser durchspülen, gut abtrocknen!
3. Flusensieb wieder einsetzen bis dieses hörbar einrastet.
4. Flusen an Tür/Türbereich entfernen.

Trockner ausschalten

Programmwähler auf Aus stellen. Wäsche nicht im Trockner belassen!

Wäsche entnehmen

Ihr Trockner verfügt über eine automatische Knitterschutzfunktion. Die Trommel wird nach Programmende 30 Minuten in bestimmten Zeitabständen bewegt. Die Wäsche bleibt locker und flauschig (bei gewählter Zusatzfunktion Knitterschutz 90 Minuten - je nach Modell).

Programmende sobald Anzeigelampe Ende/Knitterschutz blinkt

Programm unterbrechen Wäsche nachlegen oder entnehmen

Trommel und Tür können heiß sein!

1. Tür öffnen, der Trocknungsvorgang wird abgebrochen.
2. Wäsche nachlegen oder entnehmen und Tür schließen.
3. Bei Bedarf Programm und Zusatzfunktionen neu wählen.

m ersten Trocknen

Trockner ontrollieren

Netzstecker einstecken

ren + einfüllen

n + einstellen

ramm auswählen ...

dividuell anpassen

mit eingesetztem treiben!

ammende.

Trocknen

3

4

Hinweise zur Wäsche ...

Kennzeichnung von Textilien

Pflegehinweise des Herstellers beachten!

Beispielsweise folgende Textilien nicht im Trockner trocknen: – Luftundurchlässige Textilien (z.B. gummiert).

- Ölverschmutzte Wäsche.

Vor dem ersten Trocknen

Tipps zum Trocknen

- Für gleichmäßiges Trocknungsergebnis, Wäsche nach Gewebeart und Trocknungsprogramm sortieren.

- Sehr kleine Textilien (z.B. Babysrümpfe) immer zusammen mit großem Wäschestück (z.B. Handtuch) trocknen.

- Reißverschlüsse, Haken und Ösen schließen, Bezüge zuknöpfen. Stoffgürtel, Bänder usw. zusammenbinden.

Wäsche an der Luft nachtrocknen lassen.

Restfeuchte verteilt sich dann gleichmäßig.

- Gewirkte Textilien (z.B. T-Shirts, Trikotwäsche) laufen beim ersten Trocknen oft ein

der die Trocknung beeinträchtigt.

- Weichspüler beim Waschen der zu trocknenden Wäsche nach Herstellerangaben dosieren.

Trocknungsergebnisses.

Umweltschutz / Sparhinweise

Schleuderdrehzahlen verkürzen die Trocknungszeit und senken den Energieverbrauch, auch pflegeleichte Wäsche schleudern.

- Maximal empfohlene Füllmenge nutzen, aber nicht überschreiten

- Während des Trocknens Raum gut belüften.

Pflege und Reinigung

Nur im ausgeschalteten Zustand!

Trocknergehäuse, Bedienblende

• Mit einem weichen, feuchten Lappen abreiben.
• Keine scharfen Reinigungs-/ Lösungsmittel verwenden.
• Waschmittel- und Reinigerrestle sofort entfernen.

Abluftleitung

Abluftleitung prüfen. Abluftleitung halbjährlich reinigen. Abluftleitung nicht knicken.

1. Trockner ausschalten und abkühlen lassen.
2. Netzstecker ziehen.
3. Abluftleitung demontieren.
4. Abluftleitung reinigen.

Feuchtigkeitsfühler

Der Trockner ist mit Feuchtigkeitsfühlern aus Edelstahl ausgestattet. Feuchtigkeitsfühlier messen den Feuchtegrad der Wäsche. Nach längerer Betriebszeit kann sich auf den Feuchtigkeitsfühlern eine feine Kalkschicht bilden.

1. Tür öffnen.
2. Feuchligkeitsfühler mit einem angeleuchtelen Schwamm mit rauher Oberfläche reinigen.

Keine Stahlwolle oder Scheuermittel verwenden!

Nach dem Trocknen: Wäsche ...bügelinklecht nachbügelinnicht bügelmangeln

T-Shirt

Hemden

Hosen

Rocker/Kleider

Sportkleistung

Artelskälcung

Anorak

Frottter/Barsonantal

Unterwäsche

Soeken

Bettwäsche

Tischwäsche

Frottebucher/Handtücher

Koch / Bunt max. 6 kg Für Koch- und Buntwäsche aus Baumwolle oder Leihen.

Pflegeleicht

max. 3 kg Für bügefreie Wäsche aus Synthetik- und Mischgewebe, Baumwolle.

Zeitprogramm	max. 3 kg	Für vorgetrocknete, mehrlagige, empfindliche Textilien aus Acrylfaser oder einzelne kleine Wäschestücke.
Warm 60 min		Für mehrlagige, empfindliche Textilien aus Acrylfaser oder Baumwolle
Warm 40 min
Warm20 min		Für vorgetrocknete, mehrlagige, empfindliche Textilien aus Acrylfaser oder einzelne kleine Wäschestücke.
Kalt 20 min		Auch zum Nachtrocknen.

Installieren

• Lieferumfang: Trockner, Gebrauchs- und Aufstellanleitung und Installationsanleitung.
• Trockner auf Transportschäden prüfen!
• Trockner hat ein hohes Gewicht. Nicht allein anheben!
• Vorsicht vor scharfen Kanten!
• Trockner nicht an hervorstehenden Bauteilen (z.B. Tür) anheben - Bruchgefahr!
• Nicht in frostgefährdetem Raum aufstellen!
  Gefrierendes Wasser kann zu Schäden führen!
• In Zweifelsfällen vom Fachmann anschließen lassen!

1 Trockner aufstellen

• Netzstecker muss jederzeit erreichbar sein.
• Auf saubere, ebene und feste Aufstellfläche stellen!

Alle Zubehörteile aus Trommel nehmen. Trommel muss leer sein!

Abluftleitung.

- Umgebung des Trockners sauberhalten.

- Trockner mit Hilfe der vorderen

Schraubfüße ausrichten.

- Schraubfüße nicht mehr als 15 mm

herausschrauben.

Auf keinen Fall Schraubfüße entfernen!

Trockner nicht aufstellen hinter einer Tür

oder einer Schiebetür, die das Öffnen der

Tür des Trockners blockieren oder

verhindern könnte.

Kinder können sich so nicht einsperren

und in Lebensgefahr geraten

Sauber und eben

2.

- Vorschriftsgemäß an Wechselstrom-Schulzkontakt-Sleckdose anschließen, im Zweifelsfall Steckdose vom Fachmann überprüfen lassen!

übereinstimmen!

- Anschlusswert und erforderliche Sicherung sind auf dem Geräteschild angegeben.

Technische Daten

Abmessungen (TxBxH) 60 x 60 x 85 cm
Gewicht ca. 35 kg
Max. Füllmenge 6 kg
Umgebungstemperatur 5 - 35°C
Anschluss-Spannung 220 - 240 V
Anschlussleistung	2200 W
Absicherung	10 A
Erzeugnisnummer
Fertigungsnummer
Das Geräteschild finden Sie auf der Rückseite des Trockners.

Verbrauchswerte	Angaben sind unter Normbedingungen ermittelte Richtwerte. Schwankungen bis zu 10% sind möglich.
	Schleuderdrehzahl U/min (Resifeuchte)		Trocknungszeit** in min einschl. 8 min Abkühlzeit	Energieverbrauch** in kWh
Koch/Bunt 6 kg
Schranktrocken*	1400	(ca. 50%)	100	3,00
	1000	(ca. 60%)	120	3,38
	800	(ca. 70%)	140	4,00
Bügeltrocken*	1400	(ca. 50%)	78	2,00
	1000	(ca. 60%)	93	2,00
	800	(ca. 70%)	108	3,00
Pflegeleicht 3 kg
Schranktrocken*	800	(ca. 40%)	44	1,00
	600	(ca. 50%)	55	1,00

*Prüfprogramme nach DIN EN 61121.
**Die Werte können in Abhängigkeit von Über- und Unterspannung, Textilart,
Zusammensetzung der zu trocknenden Wäsche, Restfeuchte des Textils sowie
Beladungsmenge gegenüber den angegebenen Werten abweichen.

Optionales Zubehör (über Kundendienst Bestellnummer)

CZ20311	Verbindungssatz Wasch-Trocken-SäuleDer Trockner kann platzsparend auf eine geeignete Waschmaschine gleicher Tiefe und Breite gestellt werden. Trockner unbedingt mit diesem Verbindungssatz auf der Waschmaschine befestigen! Sollte die Abstellplatte der Waschmaschine in der Tiefe weniger als 544 mm betragen, bitte an den Kundendienst oder den Fachhandel wenden.
WZ20295	UnterbauAnstelle der Geräte-Abdeckplatte unbedingt eine Blechabdeckung vom Fachmann montieren lassen.
WZ20460	PodestZum besseren Be- und Entladen. Im Auszug befindlicher Korb kann zum Transport von Wäsche genutzt werden.

Was tun wenn ...

Kann eine Störung nicht selbst behoben werden, wenden Sie sich bitte an unseren Kundendienst. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden. Vertrauen Sie der Kompetenz des Herstellers und stellen somil sicher, dass die Reperatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen ausgerüstet sind. Die Kontaktdaten für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiligenden Kundendienstverzeichnis:– D 01801 22 33 77 (0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.)– A 0810 240 260– CH 0848 840 040Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) des Gerätes an (siehe Innenselte der Tür).Programmwähler auf Aus stellen und Netzstecker aus der Sleckdose ziehen.
leuchlet nicht.	Netzstecker eingesteckt?Programm gewählt?
blinkt.	Abluftleitung verstopft bzw. geknickt?Ggf. Insektengitter am Abluftrohr reinigen.
	Tür geschlossen?Programm eingestellt?
Aboruch des Programms kurz nach dem Start.	Umgebungstemperatur höher als 5 °C?
Wasser tritt aus.	Trockner waagerecht ausrichten.
Tür öffnet sich selbsttätig.	Tür zudrücken bis hörbar eingeraslet.
Trockenziel wurde nicht erreicht oder Trocknungszeit zu lang.	Trockner zu eng eingebaut? Für Luftzirkulation sorgen.Feine Kalkschicht auf den Feuchtigkeitsfühlern.
Wäsche feucht.	Nächst höheres Trocknungsprogramm verwenden oder Warme Wäsche fühlt sich feuchter an als sie tatsächlich ist!
Feuchtigkeit im Raum steigt stark an.	Raum ausreichend lüften.
Ein oder mehrere Anzeigelampen blinken.	Abluftleitung verstopft bzw. geknickt?Ggf. Insektengitter am Abluftrohr reinigen.Ausschalten, abkühlen lassen, wieder einschalten und Programm neu starten.
Netzausfall.	Wäsche sofort aus dem Trockner nehmen und ausbreiten. Wärme kann entweichen.
Kondenswasser im Abluftschlauch.	Abluftschlauch zu lang? Maximale AbluftschlauchlängeAbluftleitung.

Sicherheitshinweise

Notfall	- Soforti Netzstecker aus Sleckdose ziehen oder Sicherung unterbrechen.
Trockner NUR...	- In Innenräumen des Haushalls einsetzen.- Zum Trocknen von Textilien verwenden.
Trockner NIE...	- Für andere Zwecke als oben beschrieben verwenden.- In der Technik oder den Eigenschaften abändern.
Gefahren	- Kinder und nicht instruierte Personen dürfen den Trockner nicht benutzen.- Kinder nicht mit dem Trockner unbeaufsichtigt lassen.- Haustiere vom Trockner fernhallen.- Alle Gegenstände aus Taschen der Textilien entfernen.
	- Die Tür vorsichtig öffnen. Es kann heißer Dampf austreten.
Installation	- Trockner bei Frosigefahr nicht betreiben.- Unbedingl Sicherheitshinweise in seperater Installationsanleitung für Ablufleitung beachten!
Netzanschluss	- Trockner vorschrillsmäßig an Wechselstrom-Schutzkontakt-Sleckdose anschließen, da sonst Sicherheit nicht gewährleistet.- Leitungsquerschnitt muss ausreichen.- Nur Fehlerstrom-Schutzschalter mit diesem Zeichen verwenden: [IMAGE]- Netzstecker und Sleckdose müssen zusammenpassen.- Keine Vielfachstecker/-kupplungen und/oder Verlängerungsleitungen verwenden.- Netzstecker nie an Leitung aus Steckdose ziehen.
Betrieb	- Füllen Sie nur Wäsche in die Trommel ein.Bevor Sie den Trockner einschalten - prüfen Sie den Inhalt!- Trockner nicht verwenden, wenn Wäsche mit Lösungsmittel, Öl, Wachs, Fett oder Farbe in Berührung kam (z.B. Haarfestiger, Nagellackentferner,- Gefahr durch Staub (z.B. Kohlenstaub, Mohl): Trockner nicht verwendenElastisches Material kann zerstört werden und Trockner kann durch mögliche Verformung des Schaumstoffes beschädigt werden.- Trockner nach Programmende ausschalten.
Defekt	- Trockner bei Defekt oder Verdacht auf Defekt nicht verwenden,Reparatur nur durch Kundendienst.- Trockner mit defekter Netzleitung nicht einsetzen. Defekte Netzleitung nur durch Kundendienst ersetzen lassen, um Gefahren zu vermeiden.
Ersatzteile	- Aus Sicherheitsgründen nur Original-Ersatzteile und -Zubehör verwenden.
Entsorgen	- Trockner: Netzstecker ziehen, danach Netzleitung am Gerät abschneiden.Bei öffentlicher Entsorgungsstelle entsorgen.- Verpackung: Kindern keine Verpackungsteile überlassen- Alle Materialien sind umweltverträglich und wieder verwendbar.Umweltgerecht entsorgen.

Constructa

energy•

Gebrauchs-

und Aufstellanleitung

Trockner erst nach dem Lesen der Gebrauchs- und Aufstellanleitung und der Installationsanleitung in Betrieb nehmen!

Sicherheitshinweise auf Seite 11 beachten!
